MANUAL DE UTILIZADOR AFFIX GRACO

Português – ver páginas

RIFERIMENTO FUTURO: LEGGERE

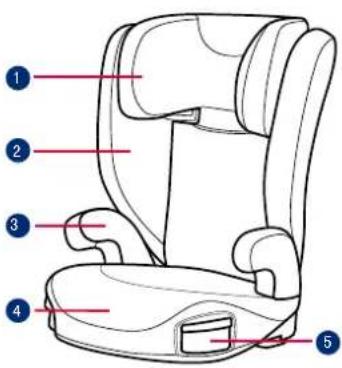

Alavanca de ajuste de apoio de cabeça

Guia da correia de ombros

Armazenamento do manual de instruções

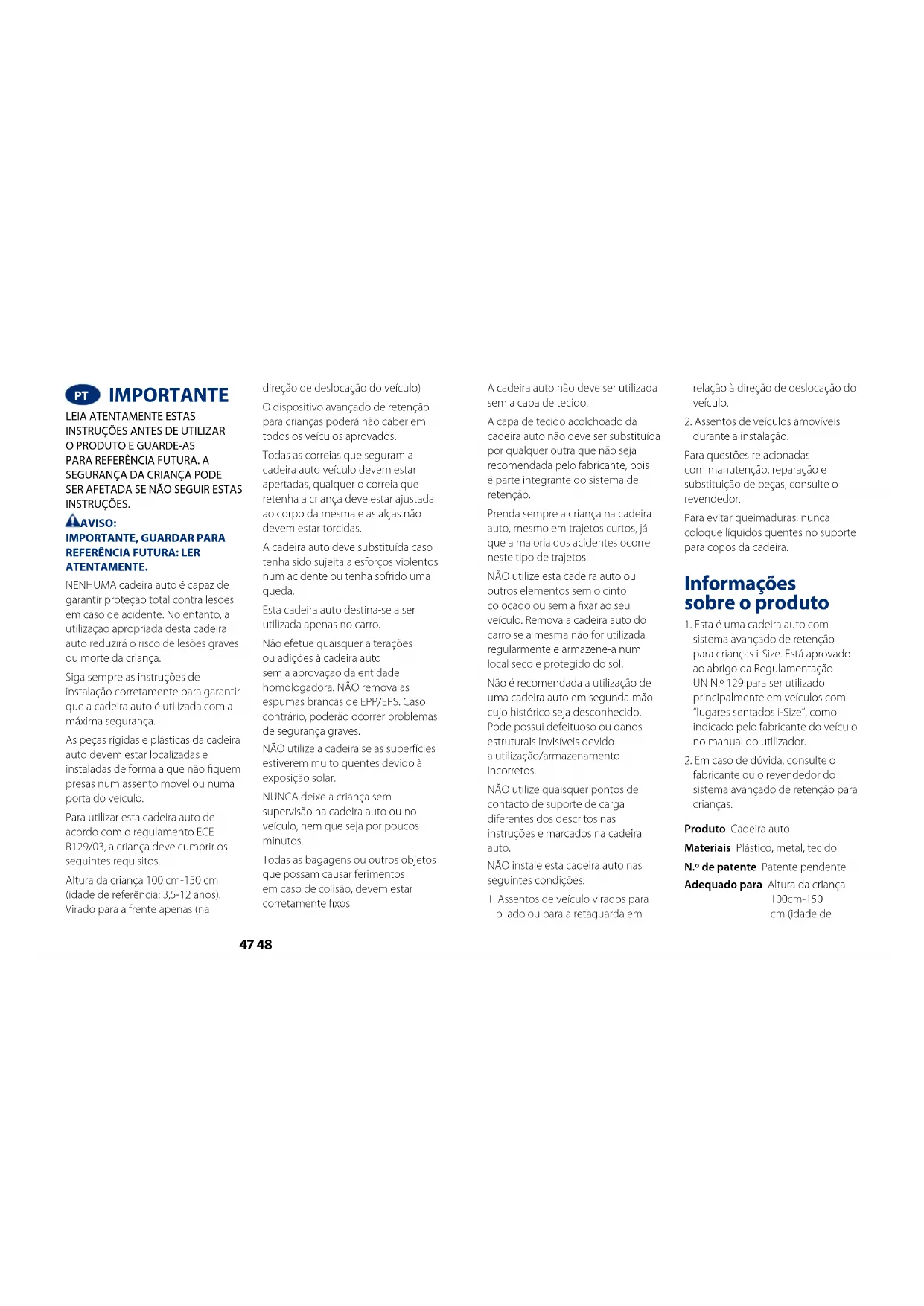

ATENTAMENTE. NENHUMA cadeira auto é capaz de garantir proteção total contra lesões em caso de acidente. No entanto, a utilização apropriada desta cadeira auto reduzirá o risco de lesões graves ou morte da criança. Siga sempre as instruções de instalação corretamente para garantir que a cadeira auto é utilizada com a máxima segurança. As peças rígidas e plásticas da cadeira auto devem estar localizadas e instaladas de forma a que não quem presas num assento móvel ou numa porta do veículo. Para utilizar esta cadeira auto de acordo com o regulamento ECE R129/03, a criança deve cumprir os seguintes requisitos. Altura da criança 100 cm-150 cm (idade de referência: 3,5-12 anos). Virado para a frente apenas (na direção de deslocação do veículo) O dispositivo avançado de retenção para crianças poderá não caber em todos os veículos aprovados. Todas as correias que seguram a cadeira auto veículo devem estar apertadas, qualquer o correia que retenha a criança deve estar ajustada ao corpo da mesma e as alças não devem estar torcidas. A cadeira auto deve substituída caso tenha sido sujeita a esforços violentos num acidente ou tenha sofrido uma queda. Esta cadeira auto destina-se a ser utilizada apenas no carro. Não efetue quaisquer alterações ou adições à cadeira auto sem a aprovação da entidade homologadora. NÃO remova as espumas brancas de EPP/EPS. Caso contrário, poderão ocorrer problemas de segurança graves. NÃO utilize a cadeira se as superfícies estiverem muito quentes devido à exposição solar. NUNCA deixe a criança sem supervisão na cadeira auto ou no veículo, nem que seja por poucos minutos. Todas as bagagens ou outros objetos que possam causar ferimentos em caso de colisão, devem estar corretamente xos. A cadeira auto não deve ser utilizada sem a capa de tecido. A capa de tecido acolchoado da cadeira auto não deve ser substituída por qualquer outra que não seja recomendada pelo fabricante, pois é parte integrante do sistema de retenção. Prenda sempre a criança na cadeira auto, mesmo em trajetos curtos, já que a maioria dos acidentes ocorre neste tipo de trajetos. NÃO utilize esta cadeira auto ou outros elementos sem o cinto colocado ou sem a xar ao seu veículo. Remova a cadeira auto do carro se a mesma não for utilizada regularmente e armazene-a num local seco e protegido do sol. Não é recomendada a utilização de uma cadeira auto em segunda mão cujo histórico seja desconhecido. Pode possui defeituoso ou danos estruturais invisíveis devido a utilização/armazenamento incorretos. NÃO utilize quaisquer pontos de contacto de suporte de carga diferentes dos descritos nas instruções e marcados na cadeira auto. NÃO instale esta cadeira auto nas seguintes condições:

1. Assentos de veículo virados para

o lado ou para a retaguarda em relação à direção de deslocação do veículo.

2. Assentos de veículos amovíveis

durante a instalação. Para questões relacionadas com manutenção, reparação e substituição de peças, consulte o revendedor. Para evitar queimaduras, nunca coloque líquidos quentes no suporte para copos da cadeira. Informações sobre o produto

1. Esta é uma cadeira auto com

sistema avançado de retenção para crianças i-Size. Está aprovado ao abrigo da Regulamentação UN N.º 129 para ser utilizado principalmente em veículos com “lugares sentados i-Size”, como indicado pelo fabricante do veículo no manual do utilizador.

2. Em caso de dúvida, consulte o

fabricante ou o revendedor do sistema avançado de retenção para crianças. Produto Cadeira auto Materiais Plástico, metal, tecido N.º de patente Patente pendente Adequado para Altura da criança 100cm-150 cm (idade de49 50 referência 3,5-12 anos). Instalação Virado para a frente (na direção de deslocação do veículo) Montagem da cadeira auto Ver imagens

Aperte primeiro a alavanca de ajuste do apoio de cabeça e depois deslize o apoio lombar por baixo da capa de tecido para os ligar entre si. ! CERTIFIQUE-SE de que as duas partes estão rmemente unidas puxando por elas.

Para encaixar o apoio lombar na base, prenda o apoio lombar sobre a dobradiça da barra da cadeira na base.

Rode o apoio lombar para cima enquanto segura na cadeira auto até encaixar numa posição vertical. Ajuste de altura – para apoio de cabeça Ver imagens

Aperte a alavanca de ajuste do apoio de cabeça e ajuste o apoio de cabeça para cima ou para baixo até que este encaixe numa das 10 posições. Cuidados na instalação Ver imagens

Instalação com sistema ISOFIX e cinto de segurança com 3 pontos de xação ou apenas com cinto de segurança com 3 pontos de xação Ver imagens

Encaixe os guias ISOFIX nos pontos de xação ISOFIX. Os guias ISOFIX podem proteger a superfície do banco do veículo contra roturas. Também servem para guiar os conectores ISOFIX.

Pressione o botão de ajuste ISOFIX para abrir os conectores ISOFIX.

Rode os conectores ISOFIX 180 graus até que os mesmos apontem na direção dos guias ISOFIX.

Alinhe os conectores ISOFIX com os pontos de xação ISOFIX e, em seguida, encaixe ambos os conectores ISOFIX nos pontos de xação ISOFIX. ! Certique-se de que ambos os conectores ISOFIX estão corretamente encaixados nos pontos de xação ISOFIX. A cor dos indicadores de ambos os conectores ISOFIX deverá ser completamente verde. ! Certique-se de que a cadeira auto está rmemente instalada puxando por ambos os conectores ISOFIX.

Pressione o botão de ajuste ISOFIX para retrair o encosto da cadeira para a posição desejada. Para remover a cadeira auto:

a. Pressione primeiro o botão de bloqueio secundário e, em seguida, o botão dos conectores ISOFIX antes de remover a cadeira auto do banco do veículo.

Rode os conectores ISOFIX 180 graus e, em seguida, pressione o botão de ajuste ISOFIX para fechar os conectores ISOFIX. ! Puxe o cinto de segurança, oriente-o através da guia do cinto

! Também pode ser instalado usando apenas um cinto de segurança de 3 pontos de xação.

! Posicione a correia de ombros pelo guia da correia de ombros exibido em

! NÃO coloque o cinto sobre os apoios para os braços. Deve passar por baixo dos apoios para os braços.

! A cadeira auto não pode ser utilizada se a vela do cinto de segurança (vela fêmea) for demasiado longa para xar rmemente a cadeira auto.

! Depois de colocar o seu lho na cadeira auto, o cinto de segurança deve ser utilizado corretamente, e certique- se de que nenhuma correia subabdominal é utilizada demasiado baixa, para que a pélvis que rmemente presa.

! Para obter a altura do apoio de cabeça correta, a parte inferior do apoio de cabeça DEVE estar nivelado com a parte superior dos ombros da criança, conforme ilustrado em

, e a correia de ombro deve ser posicionada na zona verde, conforme ilustrado em

! Encoste a cadeira auto rmemente contra o encosto de um banco de veículo virado para a frente equipado com um cinto de três pontos. ! Certique-se de que a porção da correia de ombro do cinto de segurança do veículo passa diretamente pelo guia da correia de ombro, conforme ilustrado

! Aperte o cinto de segurança puxando pela correia de ombro até remover toda a folga do cinto. ! Se o cinto cruzar o pescoço, cabeça ou rosto da criança, reajuste a altura do apoio de cabeça. ! As correias que seguram a cadeira auto ao veículo devem estar apertadas e não devem estar torcidas. Utilizar os suportes para copos Ver imagens

Retirar a capa de tecido Ver imagens

Abra os botões elásticos na traseira da capa de tecido acolchoado para a remover. Para voltar a ajustar a capa de tecido acolchoado, inverta simplesmente os passos acima. Cuidado e manutenção Lave a capa e o acolchoado interior com água fria a uma temperatura inferior a 30°C. Não engome a capa de tecido. Não utilize lixívia nem lavar a seco a capa de tecido. Não utilize detergentes não diluídos, gasolina ou outros solventes orgânicos para lavar o dispositivo de retenção para crianças. Poderá danicar o dispositivo de retenção para crianças. Não torcer a capa e o acolchoado interior para secar. Poderá originar vincos na capa e no acolchoado interior. Seque a capa e o acolchoado interior à sombra. Retire o dispositivo de retenção para crianças do veículo se não pretende utilizá-lo durante um longo período. Coloque o dispositivo de retenção para crianças num local fresco e seco não acessível a crianças. Não modique os conectores das correias de retenção durante a limpeza. gracobaby.eu www.gracobaby.pl53 54
