HASZNÁLATI ÚTMUTATÓ AFFIX GRACO

Felhasználói kézikönyv Alkatrészek listája Szerelési Útmutató

RO

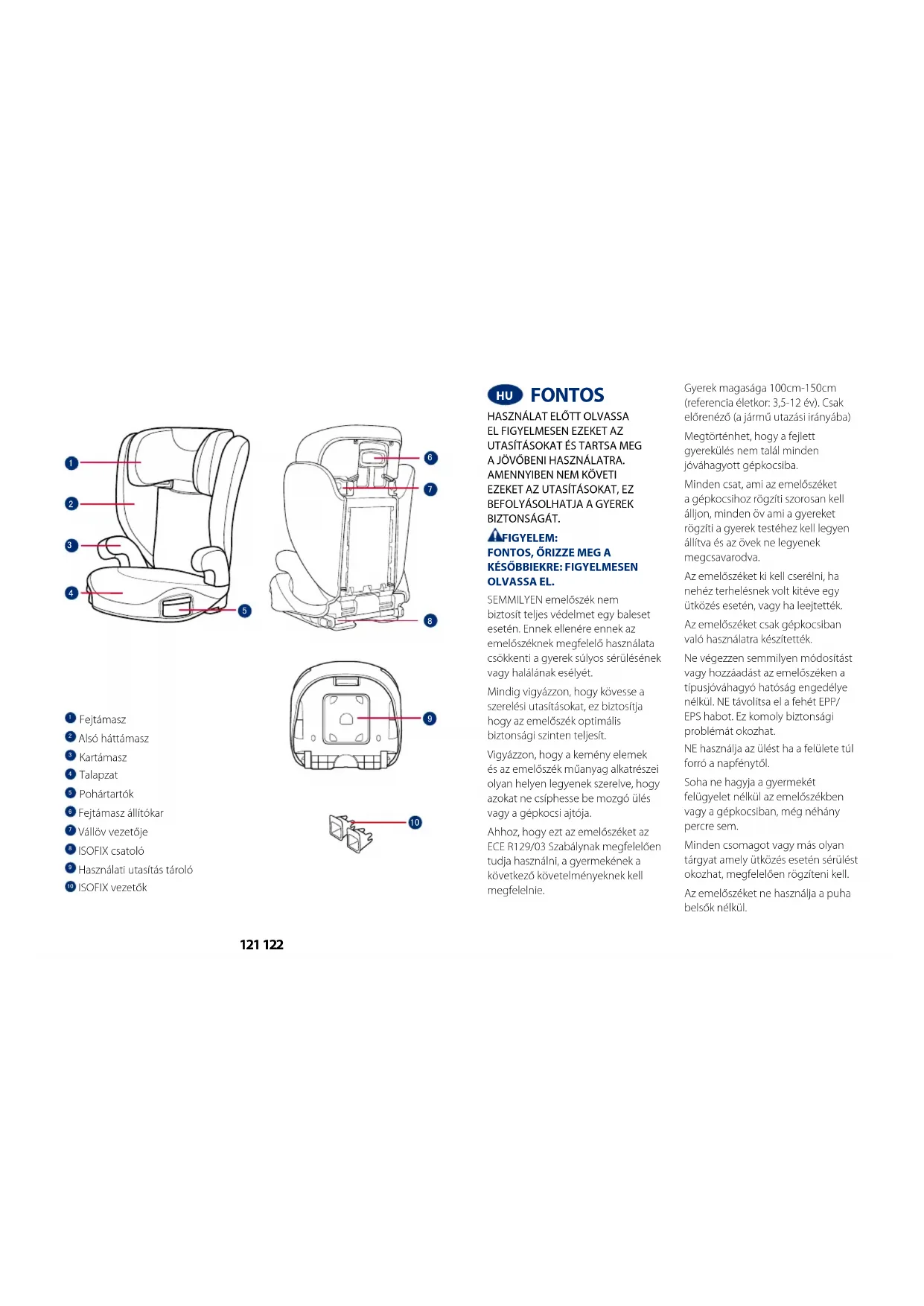

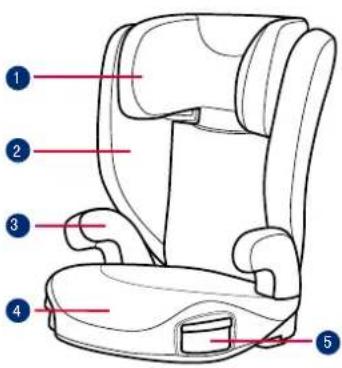

1 Fejtámasz
2 Alsó háttámasz
3 Kartámasz
4 Talapzat
5 Pohártartók
6 Fejtámasz állítókar
7 Vállöv vezetője
8 ISOFIX csatoló
Használati utasítás tároló
10 ISOFIX vezetők

SEMMILYEN emelőszék nem biztosít teljes védelmet egy baleset esetén. Ennek ellenére ennek az emelőszéknek megfelelő használata csökkenti a gyerek súlyos sérülésének vagy halálának esélyét.

Mindig vigyázzon, hogy kövesse a szerelési utasításokat, ez biztosítja hogy az emelőszék optimális biztonsági szinten teljesít.

Vigyázzon, hogy a kemény elemek és az emelőszék műanyag alkatrészei olyan helyen legyenek szerelve, hogy azokat ne csíphesse be mozgó ülés vagy a gépkocsí ajtója.

Ahhoz, hogy ezt az emelőszéket az ECE R129/03 Szabálynak megfelelően tudja használni, a gyermekének a következő követelményeknek kell megfelelnie.

Gyerek magasága 100cm-150cm (referencia életkor: 3,5-12 év). Csak előrenéző (a jármű utazási irányába)

Megtörténhet, hogy a fejlett gyerekülés nem talál minden jóváhagyott gépkocsíba.

Minden csat, ami az emelőszéket a gépkocsihoz rögzíti szorosan kell álljon, minden öv ami a gyereket rögzíti a gyerek testéhez kell legyen állítva és az övek ne legyenek megcsavarodva.

Az emelőszéket ki kell cserélni, ha nehéz terhelésnek volt kitéve egy ütközés esetén, vagy ha leejtették.

Az emelőszéket csak gépkocsiban való használatra készítették.

Ne végezzen semmilyen módosítást vagy hozzáadást az emelőszéken a típusjóváhagyó hatóság engedélye nélkül. NE távolítsa el a fehét EPP/EPS habot. Ez komoly biztonsági problémát okozhat.

NE használja az ülést ha a felülete túl forró a napfénytől.

Soha ne hagyja a gyermekét felügyelet nélkül az emelőszékben vagy a gépkocsiban, még néhány percre sem.

Minden csomagot vagy más olyan tárgyat amely ütközés esetén sérülést okozhat, megfelelően rögzíteni kell.

Az emelőszéket ne használja a puha belsők nélkül.

Az emelőszék puha belsőit nem szabad mással kicserélni, mint a gyártó által ajánlottal, mert a puha belső a gyerekülés szerves része.

Mindig rögzítse a gyereket az emelőszékben, még rövid utakon is, mert a legtöbb baleset ilyenkor történik.

NE hagyja az emelőszéket vagy más tárgyat rögzítés nékül a gépkocsiban. Távolítsa el az emelőszéket a gépkocsiból, ha nincs szokásos használatban és tárolja egy száraz, napfénytől védett környezetben.

Ajánlott, hogy ne használjon használt emelőszéket, amelynek a történetét nem ismeri. Lehetnek nem látható szerkezeti sérülései vagy hibái a helytelen használat/tárolás miatt.

NE használjon más teherbíró érintkezési pontokat, mint amelyeket az útmutatások leímak és jelezve vannak az emelőszéken.

NE szerelje az emelőszéket az alábbi helyzetekben:

1. Gépkocsi ülés amelyek oldalra vagy hátra néznek a gépkocsi haladási irányához képest.

2. Gépkocsi ülés amelyik szerelés közben mozog.

Kérje ki a forgalmazó tanácsát, ami a karbantartást javítást és alkatrész cseréjét illeti.

Égési sérülések elkerülése végett soha ne tegyen forró folyadékokat a pohártartóba.

Termékinformáció

1. Ez egy i-Size emelőszék Fejlett Gyerekülés Rendszer. Az UN 129. számú Szabványnak megfelelően engedélyezett elsődleges használata egy i-Size üléspozícióban, ahogy azt a gépkocsi gyártója leírja a használati utasításban.

2. Amennyiben kétsége lenne, tanácskozzon a Fejlett Gyerekülés Rendszer gyártójával vagy eladójával.

Termék Emelőszék

Anyag Műanyag, fém, szövet

Szabványszám Szabvány fenntartott

Megfelelő Gyerek magasága 100cm-150cm (Referencia életkor 3,5- 12 év).

Szerelés Előrenéző (a gépkocsi haladás irányába)

Emelőszék összeszerelése

Lásd a képeket 1 - 3

1 Először nyomja meg a fejtámla állítókart, majd csúsztassa be az alsó háttámlát a szövetborítás alá, hogy összekapcsolja őket.

! ELLENÖRIZZE, hogy meggyőződjön arról, hogy a két darab biztonságosan egymáshoz csatolódott, meghúzva ezeket.

2 A háttámla alsó támlájának az alaphoz való rögzítéséhez akassza az alsó háttámlát az alapon lévő ülőrúd csuklója fölé.

3 Az emelőszéket tartva fordítsa felfelé a háttámla alsó részét, amig az emelőszék függőleges helyzetbe nem kattan.

Magasságállítás - a fejtámaszhoz

Lásd a képeket 4

4 Nyomja meg a fejtámla állitókart, miközben felfelé vagy lefelé húzza a fejtámlát, amíg az be nem kattan a 10 pozíció egyikébe.

Szerelési útmutatók

Lásd a képeket 5 - 8

Szerelés ISOFIX rendszerrel és 3 pontos biztonsági övvel, vagy csak 3 pontos biztonsági öv használatával

Lásd a képeket 9 - 23

9 Helyezze az ISOFIX vezetőket az ISOFIX rögzítő pontokba. Az ISOFIX vezetők megvédik a gépkocsi ülésének felületét a szakadástól. Ugyanakkor irányítják az ISOFIX csatolókat.

10 Nyomja meg az ISOFIX állító gombokat, hogy kihúzza az ISOFIX csatolókat.

11 Fordítsa el az ISOFIX csatolókat 180 fokkal, amig ezek az ISOFIX vezetők felé mutatnak.

1. Hozza egy vonalba az ISOFIX csatolókat az ISOFIX vezetőkkel, majd kattintsa mindkét ISOFIX csatolót az ISOFIX rögzítő pontokba.

! Győződjön meg, hogy mindkét ISOFIX csatoló biztonságosan csatlakozik az ISOFIX rögzítő pontokhoz. Az ISOFIX csatolókon levő mindkét jelző teljesen zöld kell legyen.

! Győződjön meg, hogy az emelőszéket biztonságosan beszerelte, meghúzva mindkét

ISOFIX csatolót.

13 Nyomja meg az ISOFIX beállítási gombot az ülés háttámlájának a kívánt helyzetbe történő visszahúzásához.

Az emelőszék eltávolításához:

14 A gyerekülés eltávolításához először nyomja meg a másodlagos záró gombot, majd az ISOFIX csatolón levő gombot mielött eltávolítja az emelőszéket a gép kocsi üléséből.

15 Fordítsa el az ISOFIX csatolókat 180 fokkal, majd nyomja meg az ISOFIX állító gombot, hogy behajtsa az ISOFIX csatolókat.

! Húzza a gépkocsi biztonsági övét és fűzze át az övvezetőn 18, majd csatolja be. 18 -3

! Beszerelhető csak a 3 pontos övvel is. 18 - 22

! Helyezze a vállszíjat a -1 ábrán 18 látható vállöv-vezetőn keresztül.

! NE helyezze a gépkocsi biztonsági övét a kartámaszok fölé. A kartámaszok alatt kell áthaladni. 18 -2

! Az ülésmagasító nem használható, ha a jármű biztonsági övének csatja (anya csat vége) túl hosszú ahhoz, hogy az emelőszéket

biztonságosan rögzítse. 18 -4

! Miután gyermekét ebbe az emelőszékbe ültették, a biztonsági övet helyesen kell használni, és biztosítani kell, hogy az övpántot alacsonyan viselje, hogy a medence szilárdan rögzüljön. 18

! A megfelelő fejtámla magasság elérésének biztosítása érdekében a fejtámla aljának egy vonalban KELL lennie a gyermek vállának felső részével, amint az a következő ábrán látható 19 a vállövnek pedig a zöld zónában kell elhelyezkednie, amint az a következő ábrán látható 20

! Helyezze az emelőszéket szorosan az előre néző ülésnek, amely csípő/váll övvel van felszerelve.

! Győződjön meg arról, hogy a jármű övének vállövi része egyenesen áthalad a vállövvezetőn, ahogyan az ábrán látható 21

! Húzza meg a gépkocsi övét meghúzva a vállhámszíjat amíg miden ránc kisimul.

! Ha az öv a gyerek nyakán, fején vagy arcán keresztül fekszik, állítsa újra a fejtámasz magasságát.

! Bármilyen hámszíj ami az emelőszéket a gépkocsíhoz rögzíti, meg kell legyen húzva és az öv nem csavarodhat meg.

Pohártartók használata

Lásd a képeket 23

A puha belsők eltávolítása

Lásd a képeket 24

Nyissa ki a puha áruk hátulján lévő gumit, hogy eltávolítsa azt.

Az üléspárna visszahelyezéséhez fordítsa meg a fenti lépéseket.

Gondozás és karbantartás

Kérjük mossa a puha belsöt és a belső bélést hideg vízzel 30°C alatt.

Ne fehéritse vagy ne tisztíttassa a puha belsőt.

Ne használjon hígítatlan mosószert, benzint vagy más szerves oldószert a gyerekülés mosásához. Ezek károsíthatják a gyerekülést.

Ne csavarja az üléshuzatot vagy a belső bélést, hogy ezzel megszárítsa. Ráncos maradhat az üléshuzat és a

belső bélés.

Kérjük terítse ki száradni az árnyékba az üléshuzatot és a belső bélést.

Amennyiben hosszú ideig nem használja a gyerekülést, kérjük vegye ki a gépkocsiból. Tegye a gyerekülést hűvös, száraz helyre, ahol a gyermek nem érheti el.

Tisztítás közben vigyázzon a hámszij csatolókra.
