NÁVOD NA OBSLUHU AFFIX GRACO

Návod na obsluhu Zoznam jednotlivých častí Sprievodca montázou

HR

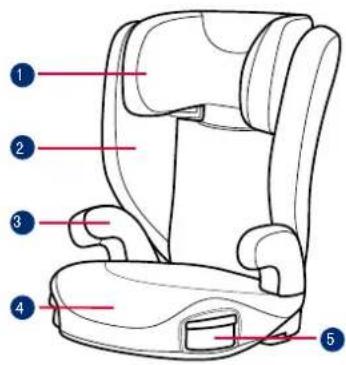

1 Opierka hlavy
2 Opierka dolnej časti chrbta
3 Opierka na ruky
Základňa
Držiaky na poháre
6 Páčka na nastavenie opierky hlavy
7 Vodiaci prvok ramenného pásu
8 Prípojka ISOFIX
9 Úložný priestor pre Návod na použitie
10 Vodiace prvky ISOFIX

ŽIADNY podsedák nemôže zaručil úplnú ochranu pred úrazom pri nehode. Správne používanie tohto podsedáku však znižuje riziko vážneho poranenia alebo smrti diefata.

Dobajte na to, aby boli pevné predmety a plastové časti podsedáku umiestnené a inštalované tak, aby nebolo možné ich zachytenie do pohyblivých sedadiel alebo dverí vozidla.

Na používanie tohto podsedáku podla normy ECE R129/03 musí dieta splňat nasledujúce požiadavky.

Výška dietata 100 – 150 cm (približný vek 3,5 - 12 rokov). Na použitie len pri smerovaní tvárou dopredu (v smere

jazdy vozidla)

Zosilnená detská autosedačka nemusí byť vhodná pre všetky schválené vozidlá.

Všetky popruhy, ktoré držia autosedačku vo vozidle, musia byť dotiahnuté a všetky popruhy, ktoré držia dieta, musia byť prispôsobené telu dietata a popruhy nesmú byť skrútené.

Podsedák sa musí vymenit, ak bol vystavený vysokému zataženiu v prípade nehody alebo pádu.

Tento podsedák je určený len na používanie v aute.

Nevykonávajte žiadne zmeny ani doplnenia podsedáku bez súhlasu orgánu pre typové schvaľovanie. NEODSTRAŇUJTE žiadnu z bielych pien EPP/EPS. V opačnom prípade to môže viest k vážnym bezpečnostným problémom.

NEPOUŽÍVAJTE sedačku, ak je jej povrch príliš horúci zo slnečného svetla.

Nikdy nenechávajte dieta na podsedáku alebo vo vozidle bez dozoru a to ani na pár minút.

Akákoľvek batožina alebo iné predmety, ktoré by mohli spôsobit zranenie v prípade kolízie, sa musia správnym spôsobom zaistit.

Podsedák sa nesmie používať bez mäkkých textílií.

Mäkké textilie podsedáku sa nesmú nahrádzať inými než odporúčanými výrobcom, pretože mäkké textilie tvoria neoddelitelnú súčasť charakteristických vlastností detskej podsedáky.

Dieťa na podsedáku vždy zaisľujte, aj keď idete len na krátku cestu, pretože práve pri nich sa vyskytuje najviac nehôd.

Nenechávajte tento podsedák ani iné predmety vo vozidle nepripútané alebo nezaistené. Ak sa podsedák pravidelne nepouživa, vyberte ho z auta a uskladnite na suchom mieste chránenom pred slnkom.

Odporúča sa nepoužívať podsedák z druhej ruky, ktorého história nie je známa. Môže tripieť neviditelnými štrukturálnymi poškodeniami alebo porušeniami v dôsledku nesprávného používania/skladovania.

NEPOUŽÍVAJTE žiadne iné kontaktné zátažové body, ako sú uvedené v pokynoch a označené na podsedáku.

NEINSTALUJE tento podsedák v nasledujúcich podmienkach:

1. Sedadlá vozidla smerujúce bokom alebo dozadu vzhľadom na smer jazdy vozidla.

2. Sedadlá vozidla pohybujúce sa počas inštalácie.

Ohladne otázok týkajúcich sa údržby, opravy a výmeny dielov sa obrátte na predajcu.

Aby ste predišli popáleninám, nikdy nedávajte do držiakov na poháre na podsedáku horúce tekutiny.

Informácie o výrobku

1. Toto je autosedačka Zosilneného detského zadržiavacieho systému i-Size. Je schválený podla Predpisu OSN č. 129 na použitie predovšetkým na „miestach na sedenie vybavené i-Size“, ako sa uvádza výrobcami vozidla v návode na používanie vozidla.

2. V prípade pochybností sa obrátte na výrobcu Zosilneného detského zadržiavacieho systému alebo predajcu.

Výrobok Podsedák

Vhodné pre Výška dietáta 100 - 150 cm (približný vek 3,5 - 12 rokov).

Inštalácia Smerom tvárou dopredu (v smere jazdy vozidla)

Zostavenie autosedačky

Pozrite si obrázky 1 - 3

1 Najprv stlačte páčku na nastavenie opierky hlavy a potom zasuňte opierku dolnej časti christa pod textilný potah, aby ste ich spojili.

! CSKONTROLUJTE, či sú oba kusy do seba pevne zacvaknuté tak, že ich potiahnete.

2 Ak chcete pripevnit opierku dolnej časti chrbta k základni, zaháknite opierku dolnej časti chrbta cez záves tyče sedadla na základni.

3 Otočte opierku dolnej časti chrbta dohora, pričom držte podsedáku, kým nezacvakne vo vzpriamenej polohe.

Nastavenie výšky - pre opierku hlavy

Pozrite si obrázky 4

4 Stisnite páčku na nastavenie opierky hlavy, pričom vytiahnite alebo zatlačte opierku hlavy, kým nezapadne do jednej z 10 polôh.

Pokyny týkajúce sa inštalácie

Pozrite si obrázky 5 - 8

Inštalácia používajúca systém ISOFIX a 3-bodový pás alebo len 3-bodový pás

Pozrite si obrázky 9 - 23

9 Nasadte vodiace prvky ISOFIX do kotevných bodov ISOFIX. Vodiace prvky ISOFIX môžu ochrániť povrch sedadla vozidla pred roztrhnutím. Môžu tiež viest prípojky ISOFIX.

10 Stlačením nastavovacieho tlačidla ISOFIX vytiahnite prípojky ISOFIX.

11 Prípojky ISOFIX otočte o 180 stupňov tak, aby smerovali k vodiacim prvkom ISOFIX.

12 Zarovnajte prípojky ISOFIX s kotevnými bodmi ISOFIX a potom zacvaknite obe prípojky ISOFIX do kotevných bodov ISOFIX.

! Skontrolujte, či sú obe prípojky ISOFIX pevne pripojené k svojim kotevným bodom ISOFIX. Farba na indikátoroch oboch prípojok ISOFIX musí byť úplne zelená.

! Skontrolujte, či je autosedačka bezpečne nainštalovaná potiahnutím za obe prípojky ISOFIX.

13 Stlačením nastavovacieho tlačidla ISOFIX zasuňte operadlo sedačky do požadovanej polohy.

Vybratie autosedačky:

15 Otočte prípojky ISOFIX o 180 stupňov, potom stlačte nastavovacie tlačidlo ISOFIX, aby ste zložili prípojky ISOFIX.

! Možné tiež nainštalovat len pomocou 3-bodového pásu.

18 - 22

! Umiestnite ramenný pás cez vodiaci prvok ramenného pásu znázornený na obrázku 18 -1

! NEUMIESTNÚJTE pás vozidla cez vrchnú stranu opierok na ruky. Musí prechádzať popod opierky na ruky. 18 -2

! Podsedák sa nesmie používať, ak je spona bezpečnostného pásu vozidla (samičí koniec spony) príliš díhá na pevné ukotvenie podsedáku. 18-4

pás použit správne, pričom sa musí zaistit, aby akýkolvek bedrový popruh prechádzal nízko v spodnej časti s pevne pripútanou panyou. 18

! Aby sa zaistila správna výška opierky hlavy, MUSÍ byt spodná časť opierky hlavy zarovno s vrcholom ramien dietaťa, ako je to znázornené na 19 , a ramenný pás musí byt umiestnený v zelenej zóne, ako je znázornené na 20

! Autosedačku pevne pritlačte k operadlu sedadla vozidla smerujúceho tvárou dopredu, ktoré je vybavené bedrovým/ramenným pásom.

! Skontrolujte, či čast ramenného pásu vozidla prechádza priamo cez vodiaci prvok ramenného pásu, ako je znázomené na obrázku 21

! Ak pás leží cez detský krk, hlavu alebo tvár, znova upravte výšku opierky hlavy.

! Akékolvek popruhy, ktoré pripevňujú autosedačku k vozidlu, musia byť pevné a popruhy nesmů byť skrútené.

Použitie držiakov na poháre

Pozrite si obrázky 23

Odpojenie mäkkých textílií

Pozrite si obrázky 24

Rozopnite gombíky a elastické pásiky na zadnej strane textilii a vyberte ich.

Ak chcete znova nasadit čalúnenie sedačky, jednoducho obrátte vyššie uvedené kroky.

Umývajte kryt sedačky a vnútorné čalúnenie studenou vodou s teplotou pod 30 °C.

Na umývanie detskej autosedačky nepoužívajte nezriedené čistiace prostriedky, benzín ani iné organické rozpúštadlo. Môže to spôsobit poškodenie detskej autosedačky. Nežmýkajte kryt sedačky ani vnútorné čalúnenie, aby ste ich vysušili. Mohlo by to na potahu sedačky a čalúnení zanechat zvřásnenie.

Kryt sedačky a vnútorné čalúnenie zaveste do tieňa, aby sa vysušili.

Ak sa táto detská autosedačka dlňšie nepoužíva, vyberte ju zo sedadla vozidla. Detskú autosedačku dajte na chladné a suché miesto, kde sa k nej vaše dieta nedostane.

Počas čistenia nemanipulujte s prípojkami popruhov.
