MANUALE UTENTE AFFIX GRACO

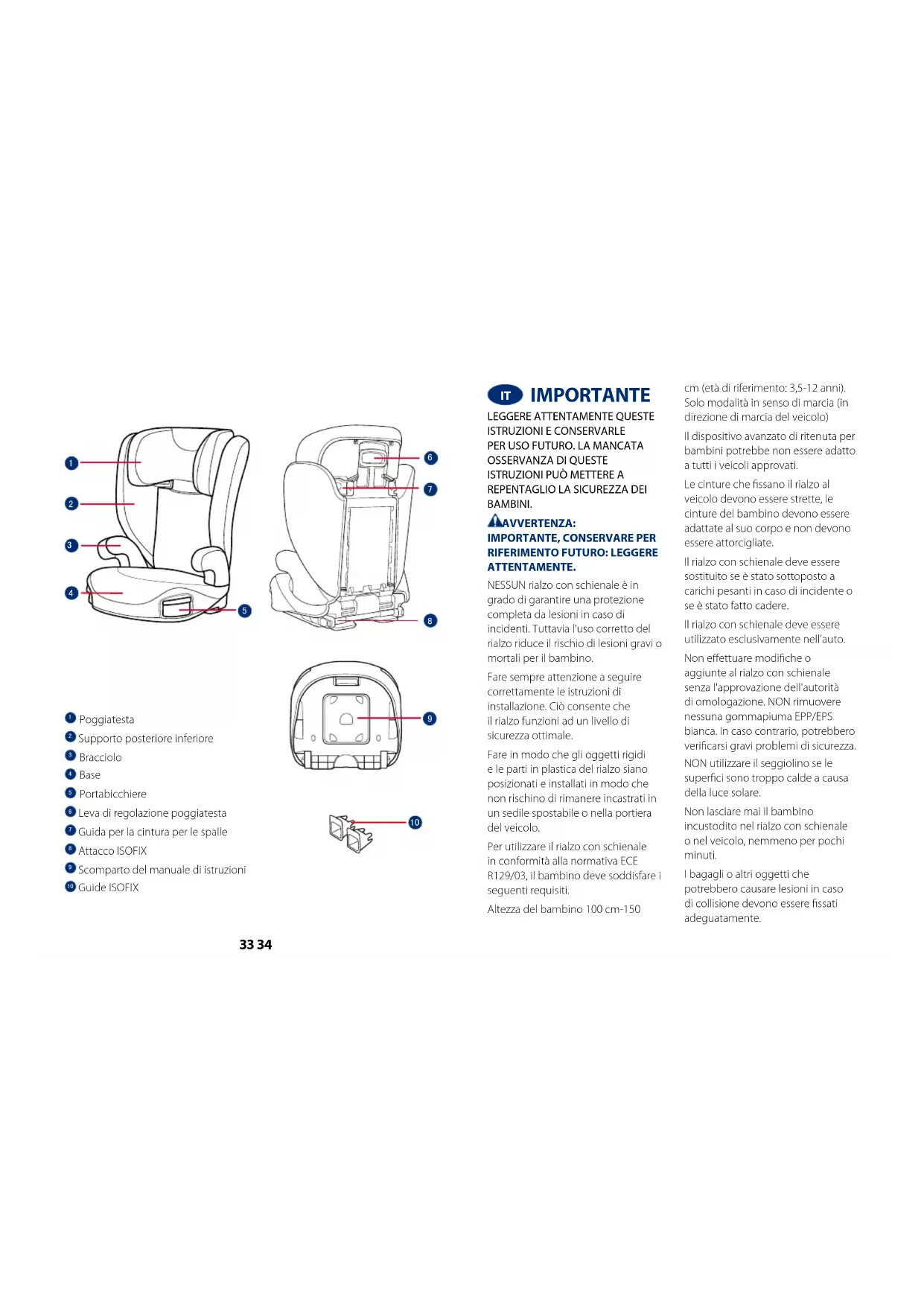

Italiano – vedere alle pagine

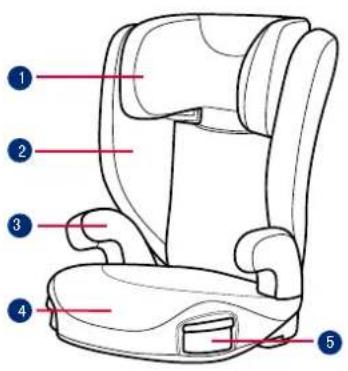

Supporto posteriore inferiore

Leva di regolazione poggiatesta

Guida per la cintura per le spalle

Scomparto del manuale di istruzioni

ATTENTAMENTE. NESSUN rialzo con schienale è in grado di garantire una protezione completa da lesioni in caso di incidenti. Tuttavia l'uso corretto del rialzo riduce il rischio di lesioni gravi o mortali per il bambino. Fare sempre attenzione a seguire correttamente le istruzioni di installazione. Ciò consente che il rialzo funzioni ad un livello di sicurezza ottimale. Fare in modo che gli oggetti rigidi e le parti in plastica del rialzo siano posizionati e installati in modo che non rischino di rimanere incastrati in un sedile spostabile o nella portiera del veicolo. Per utilizzare il rialzo con schienale in conformità alla normativa ECE R129/03, il bambino deve soddisfare i seguenti requisiti. Altezza del bambino 100 cm-150 cm (età di riferimento: 3,5-12 anni). Solo modalità in senso di marcia (in direzione di marcia del veicolo) Il dispositivo avanzato di ritenuta per bambini potrebbe non essere adatto a tutti i veicoli approvati. Le cinture che ssano il rialzo al veicolo devono essere strette, le cinture del bambino devono essere adattate al suo corpo e non devono essere attorcigliate. Il rialzo con schienale deve essere sostituito se è stato sottoposto a carichi pesanti in caso di incidente o se è stato fatto cadere. Il rialzo con schienale deve essere utilizzato esclusivamente nell’auto. Non eettuare modiche o aggiunte al rialzo con schienale senza l'approvazione dell'autorità di omologazione. NON rimuovere nessuna gommapiuma EPP/EPS bianca. In caso contrario, potrebbero vericarsi gravi problemi di sicurezza. NON utilizzare il seggiolino se le superci sono troppo calde a causa della luce solare. Non lasciare mai il bambino incustodito nel rialzo con schienale o nel veicolo, nemmeno per pochi minuti. I bagagli o altri oggetti che potrebbero causare lesioni in caso di collisione devono essere ssati adeguatamente.35 36 Il rialzo non deve essere utilizzato senza il rivestimento imbottito. Il rivestimento imbottito del rialzo deve essere sostituito con altri consigliati dal produttore, in quanto costituiscono parte integrante delle prestazioni del dispositivo di ritenuta. Fissare sempre rialzo con schienale, anche per tragitti brevi, poiché è durante questi ultimi che si verica la maggior parte degli incidenti. NON lasciare questo rialzo con schienale o altri oggetti non allacciati all'interno del veicolo. Rimuovere il rialzo con schienale dall'auto se non viene utilizzato regolarmente e conservarlo in un ambiente asciutto e protetto dal sole. Si consiglia di non usare un rialzo con schienale di seconda mano o un seggiolino con rialzo del quale non si conoscono i precedenti. Potrebbe aver subito danni strutturali non visibili o presentare difetti causati da uso/conservazione non corretti. NON utilizzare alcun carico sui punti di contatto diversi da quelli descritti nelle istruzioni e contrassegnati sul rialzo. NON installare il rialzo con schienale alle seguenti condizioni:

1. Sedili dei veicoli rivolti lateralmente

o verso la parte posteriore rispetto al senso di marcia del veicolo.

2. Sedili del veicolo spostabili durante

l'installazione. Contattare il rivenditore in caso di problemi relativi a manutenzione, riparazione e sostituzione dei pezzi. Per evitare ustioni, non versare liquidi caldi nei portabicchieri del rialzo con schienale. Informazioni sul prodotto

1. È un dispositivo avanzato di

ritenuta per bambini con rialzo i-Size. È omologato alla Normativa UN N.129, per l'uso principale in “posizioni dei sedili i-Size”, come indicato dai produttori dei veicoli nel manuale dell'utente del veicolo.

2. In caso di dubbi, consultare il

produttore o il rivenditore del dispositivo avanzato di ritenuta per bambini. Prodotto Rialzo con schienale Materiali Plastica, metallo, tessuti N. brevetto In attesa di brevetto Adatto per Altezza del bambino 100 cm-150 cm (età di riferimento 3,5-12 anni). Installazione In senso di marcia (in direzione di marcia del veicolo) Assieme rialzo Vedere le gure

Prima premere la leva di regolazione del poggiatesta, quindi far scorrere il supporto posteriore inferiore sotto il rivestimento in tessuto per collegarli insieme. ! CONTROLLARE per assicurarsi che due pezzi siano saldamente scattati insieme tirandoli.

Per ssare il supporto posteriore inferiore alla base, agganciare il supporto posteriore inferiore sulla cerniera della barra del seggiolino sulla base.

Ruotare il supporto posteriore inferiore verso l'alto tenendo premuto il rialzo con schienale nché non scatta in posizione verticale. Regolazione dell'altezza – per poggiatesta Vedere le gure

Tirare la leva di regolazione del poggiatesta, quindi tirare verso l'alto o spingere verso il basso il poggiatesta, nché non scatta in una delle 10 posizioni. Dubbi sull'installazione Vedere le gure

Installazione con sistema ISOFIX e cintura a 3 punti o usando solo la cintura a 3 punti Vedere le gure

Montare le guide ISOFIX con i punti di ancoraggio ISOFIX. Le guide ISOFIX possono proteggere la supercie del sedile del veicolo ed evitare che si strappino. Possono anche guidare gli attacchi ISOFIX.

Premere il pulsante di regolazione ISOFIX per estrarre gli attacchi ISOFIX.

Ruotare gli attacchi ISOFIX di 180 gradi nché non sono rivolti in direzione delle guide ISOFIX.

Allineare gli attacchi ISOFIX con i punti di ancoraggio ISOFIX, quindi fare clic su entrambi gli attacchi ISOFIX nei punti di ancoraggio ISOFIX. ! Assicurarsi che entrambi gli attacchi ISOFIX siano saldamente ssati ai relativi punti di ancoraggio ISOFIX. Il colore37 38 degli indicatori su entrambi gli attacchi ISOFIX deve essere completamente verde. ! Assicurarsi che il rialzo con schienale sia installato saldamente tirando entrambi gli attacchi ISOFIX.

Premere il pulsante di regolazione ISOFIX per retrarre il sedile di nuovo nella posizione desiderata. Per rimuovere il rialzo con schienale:

Premere il pulsante di bloccaggio secondario , quindi il pulsante sugli attacchi ISOFIX prima di rimuovere il rialzo con schienale dal sedile del veicolo.

Ruotare gli attacchi ISOFIX di 180 gradi, quindi premere il pulsante di regolazione ISOFIX per piegare gli attacchi ISOFIX. ! Tirare la cintura di sicurezza del veicolo e passare attraverso il percorso della cintura

! Può essere installato anche utilizzando solo la cintura a 3 punti di cui sopra.

! Posizionare la cintura per le spalle attraverso la relativa guida, come mostrato in

! NON posizionare la cintura del veicolo oltre la parte superiore dei braccioli. Deve passare sotto i braccioli.

! Il rialzo con schienale non può essere utilizzato se la bbia della cintura di sicurezza del veicolo (il terminale femmina) è troppo lungo per ancorare saldamente il rialzo con schienale.

! Dopo aver messo il bambino nel rialzo con schienale, utilizzare correttamente la cintura di sicurezza e assicurarsi che la cintura addominale sia indossata in basso in modo da sostenere il bacino.

! Per garantire l'altezza corretta del poggiatesta, la parte inferiore del poggiatesta DEVE essere alla stessa altezza della parte superiore delle spalle del bambino, come mostrato in

e la cintura per le spalle deve essere posizionata nella zona verde, come mostrato in

! Posizionare un rialzo con schienale saldamente contro lo schienale di un sedile del veicolo rivolto in avanti dotato di una cintura addominale/della spalla. ! Assicurarsi che la parte della cintura per le spalle del veicolo passi direttamente attraverso la relativa guida come mostrato in

! Stringere la cintura del veicolo tirando le bretelle no a quando non viene rimosso tutto il gioco. ! Se la cintura passa sul collo, la testa o il viso del bambino, regolare l'altezza del poggiatesta. ! Le cinture che ssano il rialzo al veicolo devono essere strette e le cinture non devono essere attorcigliate. Uso dei portabicchieri Vedere le gure

Rimozione del rivestimento imbottito Vedere le gure

Aprire bottoni ed elastici sul retro del rivestimento imbottito per rimuoverlo. Per rimontare l'imbottitura del sedile basta invertire le procedure precedenti. Cura e manutenzione Lavare la fodera e l'imbottitura interna con acqua fredda sotto i 30°C. Non stirare il rivestimento imbottito. Non candeggiare e non lavare a secco il rivestimento imbottito. Non usare un detergente non diluito, benzina o altri solventi organici per lavare il dispositivo di ritenuta per bambini. Potrebbero danneggiare il dispositivo di ritenuta per bambini. Non attorcigliare la fodera e l'imbottitura interna per asciugare. Si potrebbero lasciare grinze sulla fodera e l'imbottitura interna. Appendere la fodera e l'imbottitura interna all'ombra per asciugare. Rimuovere il dispositivo di ritenuta per bambini dal sedile del veicolo se non viene usato per un lungo periodo di tempo. Conservare il dispositivo di ritenuta per bambini in un luogo fresco, asciutto e a cui il bambino non può accedere. Non manomettere gli attacchi della cintura durante la pulizia. gracobaby.eu39 40
