MANUALE UTENTE Sport Luxe GRACO

Elenco delle parti È necessario l'assemblaggio da parte di un adulto. 1 Appoggiatesta (in alcuni modelli) 2 Supporto inferiore per la schiena (in alcuni modelli) 3 Clip di posizionamento della cintura da spalla 4 Copertura per i braccioli (in alcuni modelli) 5 Base 6 Cuscini per il corpo (solo alcuni modelli)

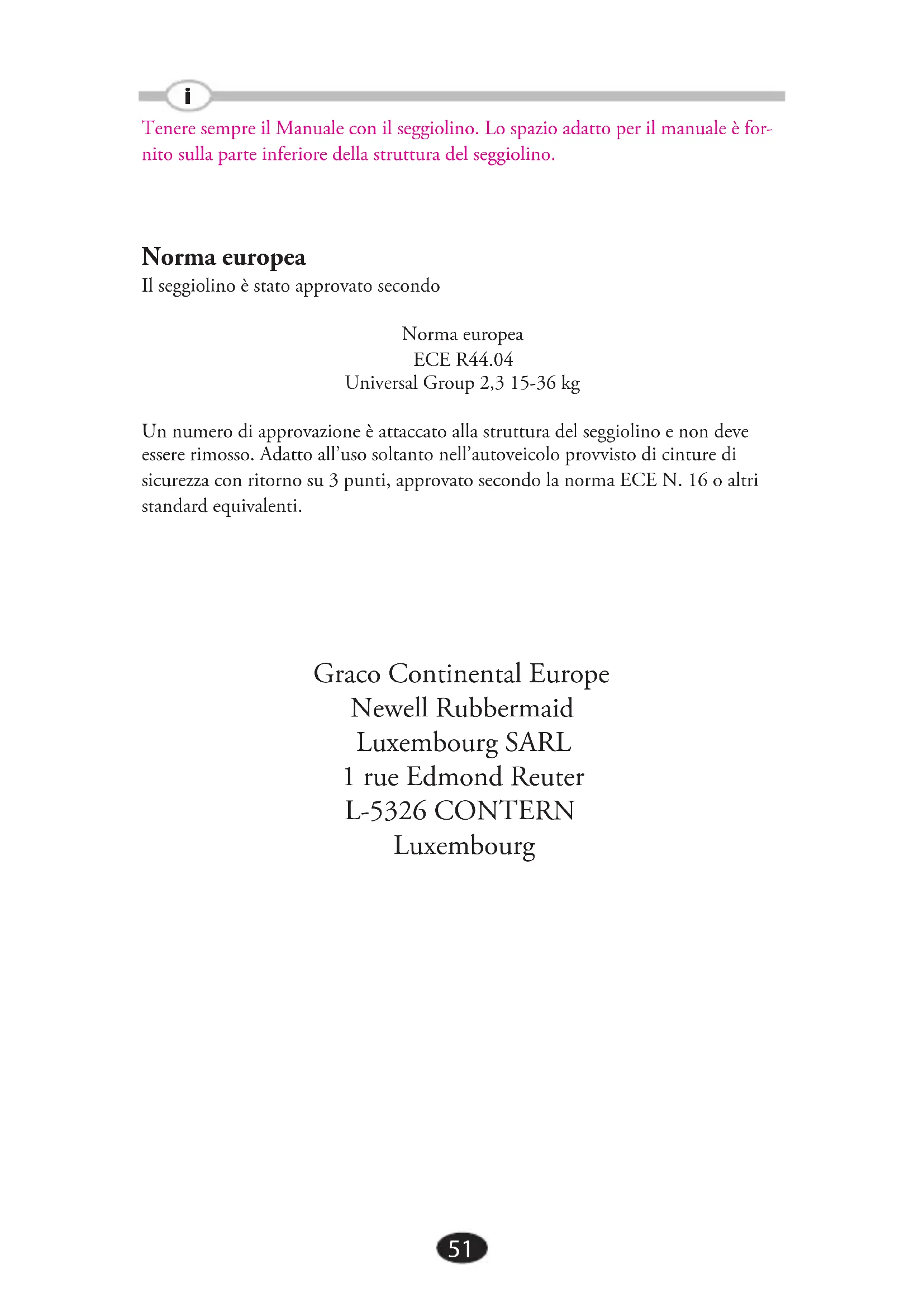

Tenere sempre il Manuale con il seggiolino. Lo spazio adatto per il manuale è for- nito sulla parte inferiore della struttura del seggiolino. Norma europea Il seggiolino è stato approvato secondo Norma europea ECE R44.04 Universal Group 2,3 15-36 kg Un numero di approvazione è attaccato alla struttura del seggiolino e non deve essere rimosso. Adatto all’uso soltanto nell’autoveicolo provvisto di cinture di sicurezza con ritorno su 3 punti, approvato secondo la norma ECE N. 16 o altri standard equivalenti. Graco Continental Europe Newell Rubbermaid Luxembourg SARL 1 rue Edmond Reuter L-5326 CONTERN Luxembourg i52 AvvERTENZA PRIMA DI INSTALLARE E USARE QUESTO SEGGIOLINO, LEGGERE ATTENTAMENTE LE ISTRUZIONI IN QUESTO MANUALE E NEL MANUALE DEL PROPRIETARIO DELL’AUTOVEICOLO DOVE IL SEGGIOLINO VIENE INSTALLATO. È di grande importanza che il seggiolino asportabile usato con un sostegno schie- nale sia indirizzato facendo che la parte della cintura sul grembo passa al di sopra le guide rosse di cintura al di sotto gli appoggiabraccio e la cintura diagonale che passa attraverso le guide rosse per la cintura di spalle oppure usato come seggiolino asportabile senza sostegno di schiena sia indirizzato attraverso il fermaglio rosso che fissa la cintura di spalla. Accertarsi che la cintura stessa non sia attorcigliata. fARE ATTENZIONE di posizionare ed istallare il seggiolino asportabile per far che non potrà intrappolarsi sia nel sedile spostabile sia nello sportello del veicolo. NON utilizzare il copra sedile d’un marchio diverso con il seggiolino asportabile. Chiedere al negoziante per i pezzi di ricambio solo Graco. NON usarlo in modi diversi da quelli indicati nelle istruzioni. L’uSO IMPROPRIO dI QuESTO SEGGIOLINO AuMENTA IL RISChIO dI SERIE LESIONI O MORTE IN CASO dI uN BRuSCO ARRESTO, uN’IMPROvvISA CuRvA O dI COLLISIONE dELL’AuTOvEICOLO. Secondo le statistiche sugli incidenti, I BAMBINI SONO PIÙ AL SICuRO QuANdO SONO SEduTI CON LE CINTuRE ALLACCIATE SuI SEdILI POSTERIORI PIuTTOSTO ChE SuI SEdILI ANTERIORI. Per i veicoli con airbag sul sedile anteriore del passeggero, fare riferimento al manuale del proprieta- rio del veicolo e alle istruzioni per l’installazione del seggiolino. NON LASCIARE MAI uN BAMBINO SOLO NELL’AuTOvEICOLO. NON LASCIARE MAI uN SEGGIOLINO ChE NON SIA fISSATO AL SEdILE dELL’AuTOvEICOLO. uN SEGGIOLINO NON fISSATO Può SPOSTARSI E LESIONARE GLI OCCuPANTI dELL’AuTOvEICOLO duRANTE CuRvE IMPROvvISE, BRuSChI ARRESTI E INCIdENTI. TOGLIERLO O fISSARLO AL SEdILE dELL’AuTOvEICOLO. NON LASCIARE MAI BAGAGLI o altri oggetti non fissati nel veicolo, poiché potrebbero causare lesioni nel caso di incidenti. i53 SOSTITUIRE IL SEGGIOLINO DOPO UN INCIDENTE DI QUALSIASI TIPO. Un incidente può causare danni invisibili al seggiolino. NON MODIFICARE IL SEGGIOLINO né usare parti o accessori di altri produttori. NON USARE MAI UN SEGGIOLINO DANNEGGIATO O CON PARTI MANCANTI. NON usare cinture di sicurezza tagliate, sfilacciate o danneggiate. IL SEGGIOLINO PUÒ RISCALDARSI SE LASCIATO AL SOLE. IL contatto con queste parti può ustionare la pelle di un bambino. Toccare sempre la superficie delle parti di metallo e di plastica prima di mettere il bambino nel seggiolino. NON DARE MAI QUESTO SEGGIOLINO a qualcun’altro senza il presente manuale. NON USARE MAI UN SEGGIOLINO DI SECONDA MANO oppure uno di cui non si conosce la provenienza. NON USARE MAI QUESTO SEGGIOLINO senza che i braccioli siano attac- cati alla base. NON utilizzare altri punti portanti che non sono indicati nelle istruzioni. Cura e manutenzione

• L’USO CONTINUO DEL SEGGIOLINO POTREBBE CAUSARE DANNI AL SEDILE DELL’AUTOVEICOLO. Usare un asciugamano o una coperta sottile per proteggere il rivestimento del sedile.

• PARTI DI METALLO E DI PLASTICA: pulire con sapone neutro e acqua fredda. Non usare candeggina o detergenti.

• DITANTOINTANTOCONTROLLAREILSEGGIOLINOper verificare che non presenti parti consumate, materiale o impunture strappate. In caso siano presenti deterioramenti o rotture, NON tentare di modificare il seggiolino, occorre sostituirlo.

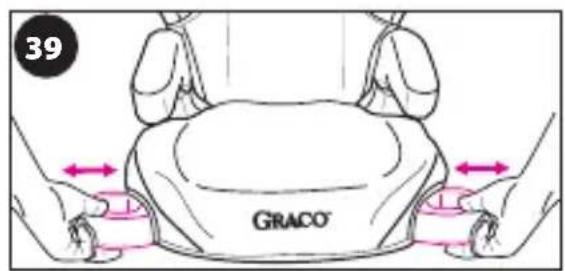

• NONUSAREILSEGGIOLINOsenza la sua fodera.54 Montaggio del seggiolino Per regolare i braccioli, rimuovere la vite e premere i pulsanti sui lati della base come viene mostrato per sollevare o abbassare. Reinserire la vite e stringerla. CONTROLLARE che i braccioli siano saldamente fissati tirandoli. Inserire le coperture (presenti in alcuni modelli) sui braccioli come viene mostrato. Il seggiolino Graco è ora pronto per essere usato. Vedere la sezione „Posizione del bambino nel veicolo con la clip di posizionamento della cintura da spalla”. PER I MODELLI con il supporto per la schiena, continuare con

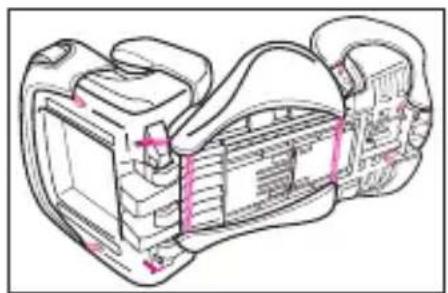

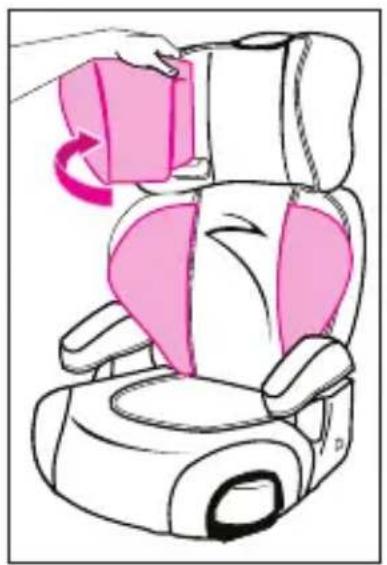

Capovolgere il supporto per la testa e quello per la schiena come viene mostrato. Premere il pulsante di regolazione rosso e inserire i due pezzi insieme fino a che si fissano con uno scatto. CONTROLLARE che i due pezzi siano saldamente fissati tirandoli. Attaccare la fascia elastica come mostrato. Capovolgere il sedile e inserire la stoffa del supporto per la testa sotto la stoffa del supporto per la schiena come viene mostrato. Per facilitare l’inserimento della stoffa, tenere scostati i pezzi superiore e inferiore per la schiena premendo il pulsante di regolazione rosso. Attaccare lo schienale alla base. I ganci a „U” sul fondo dello schienale andranno a bloccarsi con le barre della base . Accertarsi che nessuna parte della copertura del sedile interferisca quando si attacca lo schienale alla base. Una volta che lo schienale è saldamente attaccato alla base, premerlo in alto come mostrato. Il seggiolino Graco è ora pronto per essere usato. Vedere le sezioni „Uso del seggiolino Graco” e „Come trasportare un bambino in un veicolo secondo i criteri di sicurezza.”

i55 L’USO ERRATO del seggiolino in termini di peso e altezza del bambino può aumentare il rischio di gravi lesioni o di morte. Limiti di peso ed altezza Per utilizzare questo seggiolino Graco, il bambino DEVE soddisfare i seguenti criteri: Con supporto per la schiena (da 3 a 12 anni circa):

• peso compreso fra 15-36 kg, e

• altezza compresa fra 96 e 150 cm, e

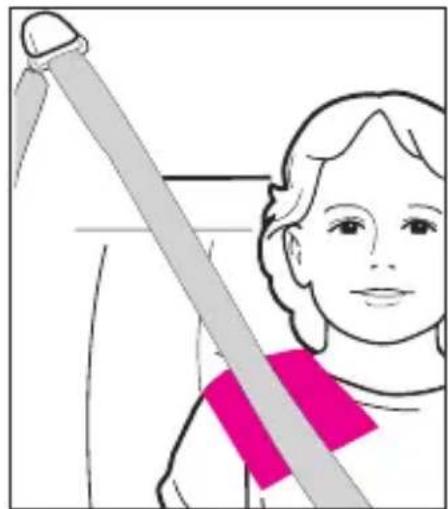

• la cintura da spalla DEVE porsi trasversalmente sulle spalle del bambino nella zona rossa come viene mostrato

e la parte inferiore deve posizionarsi sui fianchi del bambino, e

• le orecchie del bambino si trovano al di sotto della parte superiore del seg- giolino. Se le orecchie si trovano più in alto rispetto alla parte superiore del seggiolino, il bambino è troppo grande per questo seggiolino. Senza supporto per la schiena (da 4 a 12 anni circa):

• peso compreso fra 15-36 kg, e

• altezza compresa fra 101 e 150 cm, e

• la cintura da spalla DEVE porsi trasversalmente sulle spalle del bambino nella zona rossa come viene mostrato

e la parte inferiore deve posizionarsi sui fianchi del bambino, e

• quando il bambino si siede sul seggiolino, le orecchie si trovano al di sotto della parte superiore dell’appoggiatesta o del sedile della macchina. Il seggiolino Graco può essere utilizzato con o senza il supporto per la schiena (presente in alcuni modelli) purché siano soddisfatti i requisiti menzionati sopra. SISTEMI DI CINTURE DI SICUREZZA NON SICURI NON USARE NESSUNO DEI SEGUENTI SISTEMI DI CINTURE.

• NON usare MAI una cintura soltanto da fianchi.

• NON usare MAI una Cintura Passiva - Cintura da fianchi o da spalla montata sullo sportello

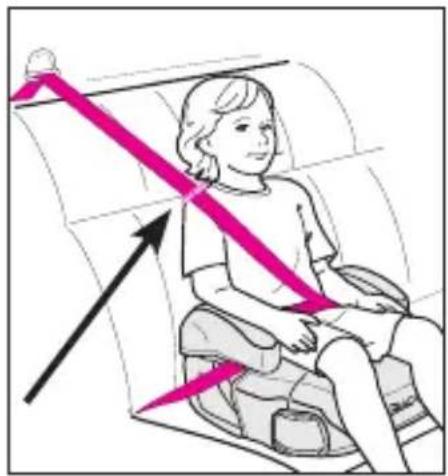

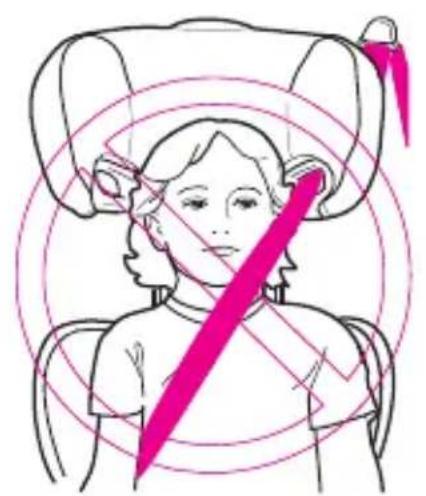

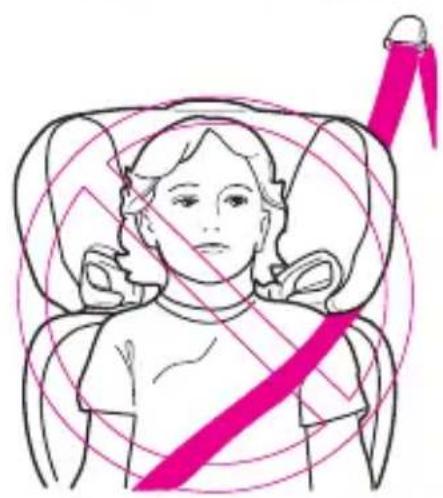

Le cinture di sicurezza DEVONO essere piatte attorno al bambino e non attorcigliate. NON usare cinture da spalla allentate o posizionate sotto il braccio del bambino. NON posizionare la cintura sopra la parte superiore dei braccioli. Essa deve passare sotto i braccioli. Accertarsi che la cintura del veicolo NON sia attorcigliata. La parte della cintura da fianchi di una cintura spalla/fianchi DEVE essere bassa e comoda sui fianchi, deve cioè toccare appena le cosce. NON permettere al bambino di scivolare in basso nel seggiolino. Se il bam- bino non tiene le cinture correttamente posizionate, NON usare il seggioli- no. Usare un sistema diverso. Il poggiatesta del sedile dell’autoveicolo non deve interferire con il supporto per la testa del seggiolino. La parte anteriore del seggiolino NON DEVE essere inclinata verso la parte anteriore del sedile dell’autoveicolo. La parte posteriore del seggiolino DEVE essere ben fissata contro la parte posteriore del sedile dell’autoveicolo, come viene mostrato . Posizioni del seggiolino Il seggiolino ha due posizioni come viene mostrato. La parte posteriore del seggiolino DEVE essere ben fissata contro la parte posteriore del sedile dell’autoveicolo, come viene mostrato nella prima o nella seconda posizione. NON USARE il seggiolino oltre la posizione reclinata . Posizione del bambino nel veicolo Fissare il seggiolino contro la parte posteriore di un sedile rivolto in avanti e fornito di cintura fianchi/spalla. Far sedere il bambino sul seggiolino con la schiena contro lo schienale del seggiolino. Posizionare la cintura da spalla attraverso la guida come mostrato in

NON come mostrato in

. Allacciare la cintura e tirarla in alto per stringerla. Per assicurarsi che l’altezza del supporto per la testa sia corretta, la parte inferiore dell’appoggiatesta DEVE essere a livello della parte superiore delle spalle del bambino come mostrato in

e la cintura da spalla deve essere posizionata nella zona rossa come mostrato in

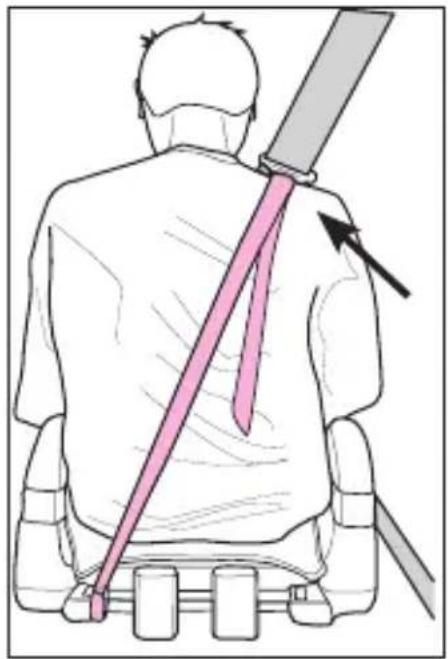

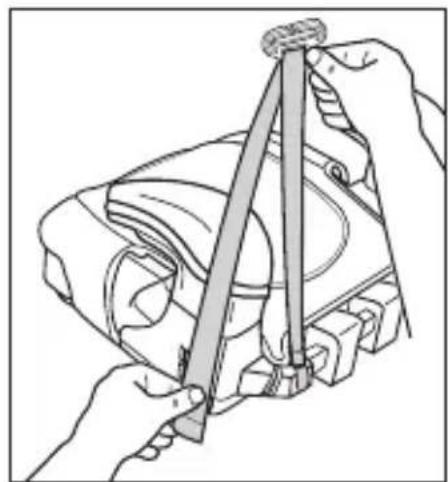

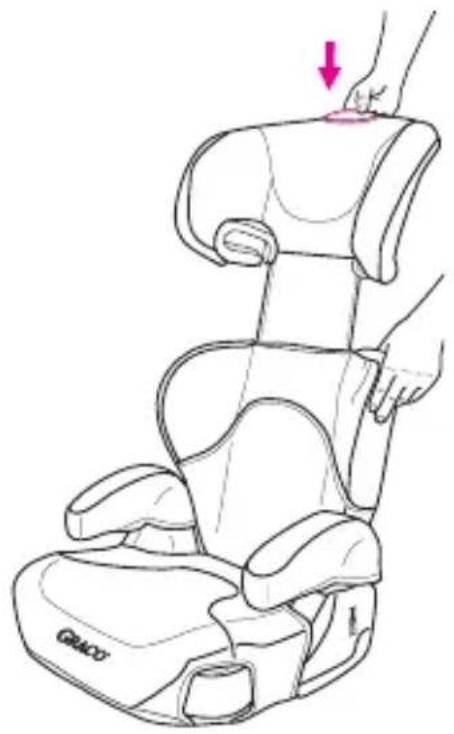

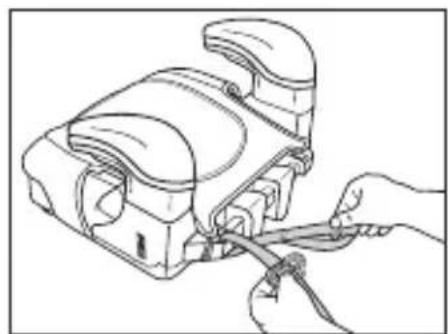

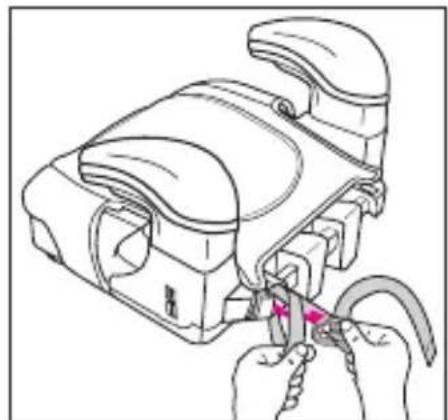

La parte della cintura da bacino DEVE passare sotto i braccioli ed essere posizionata in basso sui fianchi. La cintura NON DEVE essere attorcigliata. Se la cintura si trova sopra il collo, la testa o il viso del bambino, riaggiustare l’altezza del supporto per la testa. Seguire le istruzioni, alla sezio- ne „Regolazione del supporto per la testa”. Regolazione del supporto per la testa PRIMA di regolare l’altezza del supporto per la testa, far piegare leggermente il bambino in avanti. Premere il pulsante rosso di regolazione sulla parte superiore del sedile e tirare in alto il supporto fino a che non si fissa con uno scatto in una delle 6 posizioni di altezza. Per abbassare, premere il pulsante rosso di regolazione e premere verso il basso. CONTROLLARE che sia saldamente fissato in una delle 6 posizioni di altezza tirando in alto il supporto per la testa. Posizione del bambino nel veicolo con la clip per il posizionamento della cintura da spalla La cintura da spalla DEVE porsi trasversalmente sulle spalle del bambino nella zona rossa come viene mostrato. Se la cintura si trova al di fuori della zona rossa, OCCORRE usare la clip per il posizionamento della cintura da spalla. Per attaccare la clip al seggiolino: Inserire l’estremità della cinghia con l’anello attorno alla barra verticale sul retro del sedile come si vede nel disegno. BISOGNA fissare sulla barra ver- ticale della base il fermaglio per posizionare la cintura di sicurezza da spalla nella posizione più lontana dalla posizione dove la cintura di sicurezza da spalla del veicolo si piazza sul bambino. Passare la clip e la cinghia attraverso l’estremità ad anello come mostrato in e tirare la cinghia in alto. NOTARE: l’estremità della cinghia dovrebbe andare verso la parte frontale del sedile. Infilare la cintura da spalla del veicolo nella clip come mostrato e tirare la cinghia verso il basso per stringere la clip contro la spalla del bambino. Immagine posteriore del bambino seduto nel sedile. La parte della cintura da fianchi DEVE passare sotto i braccioli ed essere posizionata in basso sui fianchi. La cintura NON DEVE essere attorcigliata.

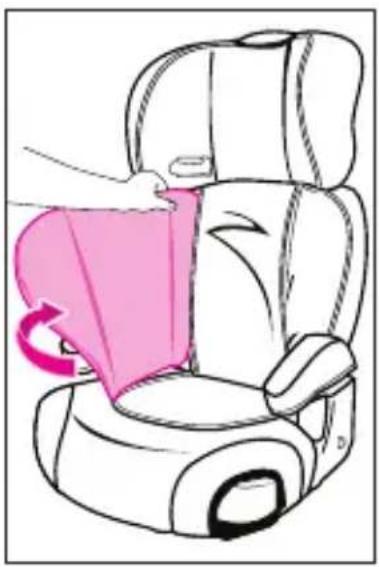

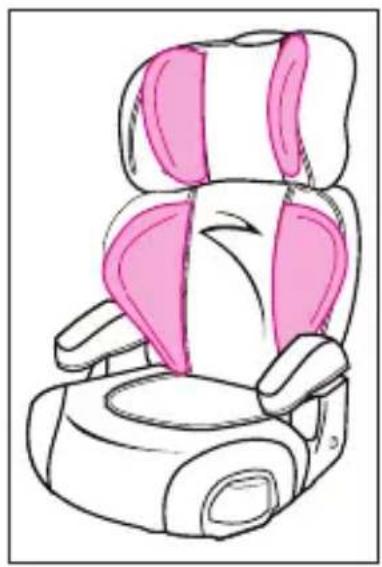

Porta bicchieri Per evitare ustioni, NON mettere mai liquidi caldi nel porta bicchieri. I porta bicchieri sono forniti su entrambi i lati del seggiolino. Rimozione della copertura del seggiolino Rimuovere gli anelli elastici e i ganci dal seggiolino come viene mostrato. In alcuni modelli è presente una clip di plastica nella parte anteriore dell’imbottitura del sedile sulla base che deve essere rimossa prima di lavarla. Lavare la fodera in lavatrice con ciclo delicato e acqua fredda. Stenderla per farla asciugare. NON USARE CANDEGGINA. Per rimettere la fodera sul seggiolino, seguire le istruzioni sopra all’inverso. Cuscini per il corpo (solo alcuni modelli) Far scivolare i cuscini attraverso il poggiatesta e lo schienale come illustrato.
