BEDIENUNGSANLEITUNG Sport Luxe GRACO

Gebrauchs- anleitung

Teileliste Der Zusammenbau darf nur von einer erwachsenen Person durchgeführt werden. 1 Kopfstütze (Bei bestimmten Modellen) 2 Rückenlehne (Bei bestimmten Modellen) 3 Schultergurthalterung 4 Armlehnenbezüge (Bei bestimmten Modellen) 5 Basis 6 Körperkissen (bei bestimmten Modellen)

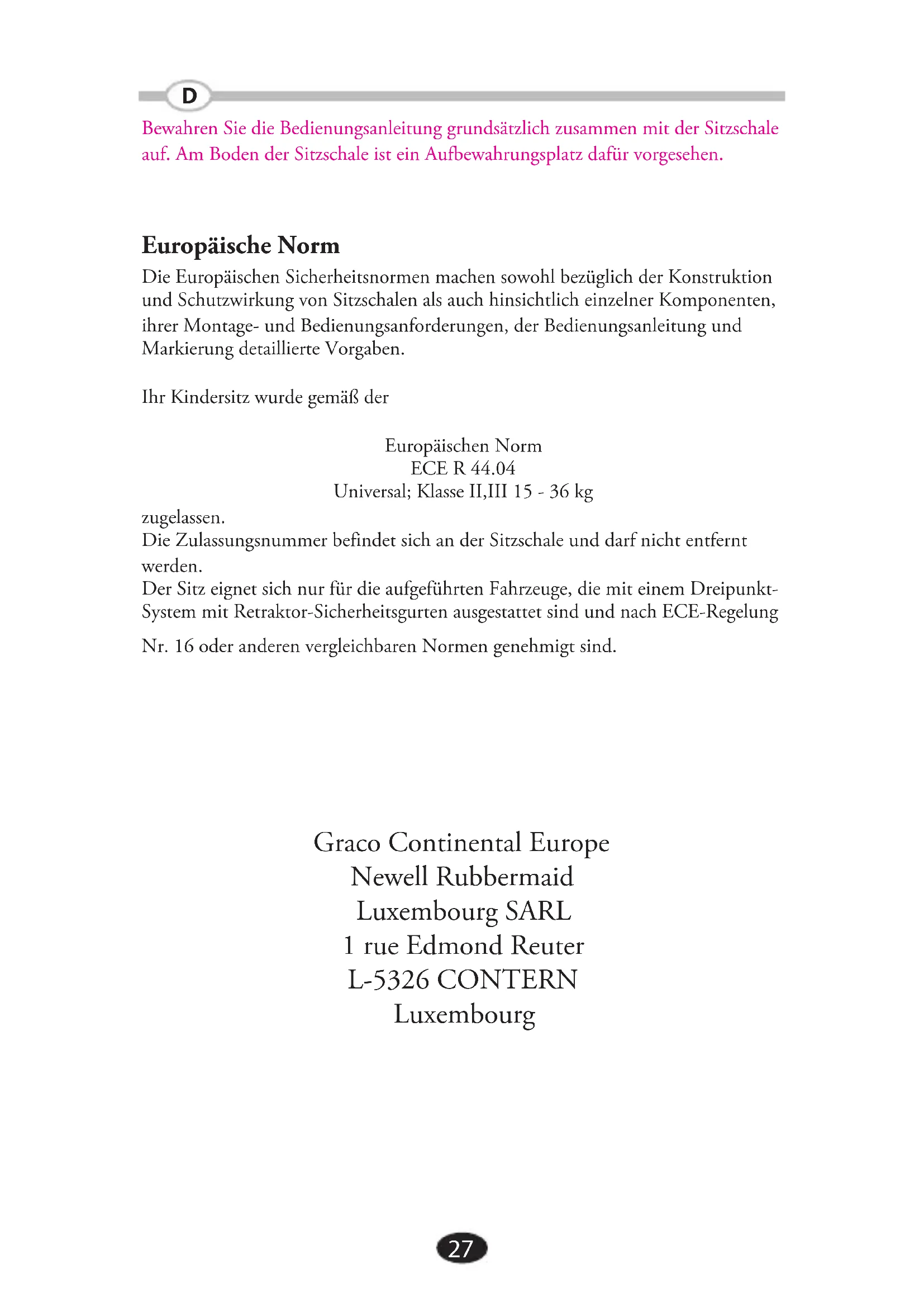

Bewahren Sie die Bedienungsanleitung grundsätzlich zusammen mit der Sitzschale auf. Am Boden der Sitzschale ist ein Aufbewahrungsplatz dafür vorgesehen. Europäische Norm Die Europäischen Sicherheitsnormen machen sowohl bezüglich der Konstruktion und Schutzwirkung von Sitzschalen als auch hinsichtlich einzelner Komponenten, ihrer Montage- und Bedienungsanforderungen, der Bedienungsanleitung und Markierung detaillierte Vorgaben. Ihr Kindersitz wurde gemäß der Europäischen Norm ECE R 44.04 Universal; Klasse II,III 15 - 36 kg zugelassen. Die Zulassungsnummer befindet sich an der Sitzschale und darf nicht entfernt werden. Der Sitz eignet sich nur für die aufgeführten Fahrzeuge, die mit einem Dreipunkt- System mit Retraktor-Sicherheitsgurten ausgestattet sind und nach ECE-Regelung Nr. 16 oder anderen vergleichbaren Normen genehmigt sind. Graco Continental Europe Newell Rubbermaid Luxembourg SARL 1 rue Edmond Reuter L-5326 CONTERN Luxembourg D28 WARhINWEISE

LESEN SIE DIE ANWEISUNGEN DIESER

BEDIENUNGSANLEITUNG UND DER FAHRZEUGBEDIENUNGS

ANLEITUNG VOR DEM EINBAU ODER DER BENUTZUNG DER SITZSCHALE UNBEDINGT VOLLSTÄNDIG DURCH. STELLEN SIE SICHER, DASS SIE ALLES VERSTEHEN. Benutzen Sie diese Sitzschale NIChT mit einem Sitzbezug eines anderen Herstellers. Wenden Sie sich für Ersatzteile ausschließlich an Ihren Fachhändler. UNSACHGEMÄßE SICHERUNG IHRES KINDES UND DER

SITZSCHALE IM FAHRZEUG KANN BEI SCHARFEN

FÜHREN. Bei Benutzung mit der Rückenlehne muss die Sitzschale unbedingt kor- rekt mit dem Gurtbeckenteil über die roten Gurtführungen unter den Armlehnen und dem Diagonalgurt durch die roten Schultergurtführungen bzw. über die rote Schultergurthalterung bei Benutzung der Sitzschale ohne Rückenlehne befestigt werden. Vergewissern Sie sich, dass das Gurtband nicht verdreht ist. Achten Sie darauf, die Sitzschale so anzupassen und zu installieren, dass sie nicht von einem beweglichen Sitz oder in der Fahrzeugtür eingeklemmt werden kann. BENuTZEN SIE die Sitzschale in keiner Art und Weise, die nicht in der Anleitung beschrieben ist. Laut Unfallstatistiken WIRd dIE SIChERhEIT fÜR KINdER ERhÖhT, WENN SIE ENTSPREChENd ANGESChNALLT IM fAhRZEuGfONd ANSTATT Auf SITZPOSITIONEN IM vORdEREN INNENRAuM SITZEN. Bei Fahrzeugen, die mit einem Beifahrer-Airbag ausges- tattet sind, beziehen Sie sich zum Sitzschaleneinbau bitte sowohl auf die Bedienungsanleitung Ihres Kraftfahrzeuges als auch auf diese Bedienungsanleitung.

• LASSEN SIE IhR KINd NIEMALS uNBEAufSIChTIGT.

• LASSEN SIE dIE SITZSChALE NIEMALS LOSE IM fAhRZEuG LIEGEN. Bei einer scharfen Kurve, einem plötzlichen Bremsmanöver oder Aufprall kann die ungesicherte Sitzschale stark beschleunigt werden und Fahrzeuginsassen verletzen. Entfernen Sie die Sitzschale, wenn sie D29 nicht benötigt wird, oder stellen Sie sicher, dass sie sicher im Fahrzeug befestigt ist.

• LASSEN SIE KEIN GEPÄCK oder andere lose Gegenstände ungesichert in Ihrem Fahrzeug liegen, da hierdurch bei einem plötzlichen Aufprall Verletzungen verursacht werden können.

• NACH EINEM UNFALL MUSS DIE SITZSCHALE ERSETZT WERDEN. Nach einem Unfall können an der Sitzschale Beschädigungen auftreten, die nicht unbedingt erkennbar sind.

• Benutzen Sie KEINE nicht in dieser Anleitung gezeigten alternativen tragenden Punkte.

• JEDE VERÄNDERUNG AN DER SITZSCHALE IST UNTERSAGT. Verwenden Sie weder Zubehör noch Teile von anderen Herstellern.

• BENUTZEN SIE IHRE SITZSCHALE NICHT, WENN TEILE BESCHÄDIGT SIND ODER FEHLEN. Der Fahrzeugsicherheitsgurt DARF NICHT gerissen, ausgefranst oder beschädigt sein.

• DIE SITZSCHALE KANN DURCH SONNENEINSTRAHLUNG SEHR HEISS WERDEN. Ihr Kind kann sich durch Kontakt mit die- sen Teilen die Haut verbrennen. Bevor Sie Ihr Kind in die Sitzschale setzen, vergewissern Sie sich immer, dass die Oberfläche der Metall- oder Plastikteile nicht heiß ist.

• GEBEN SIE DIE SITZSCHALE NIEMALS an andere Personen weiter, ohne ihnen auch gleichzeitig diese Bedienungsanleitung zu überreichen.

• VERWENDEN SIE NIEMALS EINE SITZSCHALE AUS ZWEITER HAND oder eine Sitzschale, deren Vergangenheit Sie nicht kennen.

• VERWENDEN SIE DIESE SITZSCHALE NIEMALS ohne die an der Basis angebrachten Armlehnen. Instandhaltung und Pflege

• DURCH DIE STÄNDIGE BENUTZUNG DER SITZSCHALE KANN DER AUTOSITZ BESCHÄDIGT WERDEN. Schützen Sie die Polsterung mit einem Handtuch oder einer dünnen Decke.

• METALL UND PLASTIKTEILE: Mit einer milden Seife und kaltem Wasser säubern. Nicht bleichen und keine scharfen Reinigungsmittel verwen- den.

• ÜBERPRÜFENSIEIHRESITZSCHALEVONZEITZUZEITauf abgenutzte Teile, Risse im Material und lose Nähte. Sollten Sie irgendeinen Schaden an der Sitzschale feststellen, VERSUCHEN SIE NICHT, diesen selbst zu beheben. Tauschen Sie die Sitzschale aus.

• VERWENDENSIEDIESITZSCHALE nicht ohne ihren Sitzbezug.30 Zusammenbau des Kindersitzes Zur Verstellung der Armlehnen entfernen Sie die Schraube, und drücken Sie den Knopf an der Seite der Basis, um die richtige Höhe einzustellen. Führen Sie die Schraube erneut ein, und ziehen Sie sie fest. Ziehen Sie die Armlehnen nach oben, um SICHERZUSTELLEN, dass diese sicher befestigt sind. Ziehen Sie die Armlehnenbezüge (bei bestimmten Modellen) über die Armlehnen, wie in der Abbildung gezeigt wird. Sie können Ihre Graco-Sitzschale jetzt benutzen. Siehe „Sicherung des Kindes im Fahrzeug mit der Schultergurthalterung”. BEI MODELLEN mit Rückenlehne fahren Sie mit Schritt

fort. Drehen Sie die Kopfstütze und die Rückenlehne um (siehe Abbildung). Drücken Sie den roten Einstellungsknopf, und schieben Sie die beiden Teile ineinander, bis sie einrasten. Ziehen Sie an den beiden Teilen, um SICHERZUSTELLEN, dass sie sicher eingerastet sind. Befestigen Sie den Elastikgurt wie in der Abbildung gezeigt. Drehen Sie den Sitz um, und führen Sie den Stoff von der Kopfstütze unter dem Stoff der Rückenlehne ein. Um das Einführen des Stoffes zu erleichtern, schieben Sie die oberen und unteren Teile der Rückenlehne auseinander, indem Sie den roten Einstellungsknopf drücken. Befestigen Sie die Rückenlehne an der Basis. Die U-förmigen Haken am Boden der Rückenlehne werden mit den Bügeln der Basis fest zusam- mengesteckt. Stellen Sie sicher, dass der Sitzbezug nicht die Befestigung der Rückenlehne auf der Basis beeinträchtigt. Nachdem die Rückenlehne sicher an der Basis befestigt ist, schieben Sie die Rückenlehne nach oben. Sie können Ihre Graco-Sitzschale jetzt benutzen. Siehe „Verwendung Ihrer Graco-Sitzschale” und „Sicherung Ihres Kindes im Fahrzeug”.

D31 Die Sitzschale DARF NUR entsprechend der Größe Ihres Kindes BENUTZT WERDEN, ansonsten kann dies zu ernsthaften Verletzungen oder sogar zum Tod Ihres Kindes führen. Gewichts- und Größenbeschränkungen Ihr Kind muss ALLE folgenden Voraussetzungen zur Benutzung der Graco- Sitzschale erfüllen: Mit Rückenlehne (für Kinder von ungefähr 3 bis 12 Jahren):

• Gewicht zwischen 15 - 36 kg und

• Größe zwischen 96 und 150 cm und

• der Schultergurt MUSS quer über den Schultern des Kindes in der roten Zone liegen (Abbildung

). Der Beckengurt wird niedrig auf den Hüften des Kindes angelegt, und

• die Ohren des Kindes befinden sich unter dem oberen Ende der Sitzschale. Ihr Kind ist dann zu groß für die Sitzschale, wenn sich die Ohren über dem oberen Ende des Sitzes befinden. Ohne Rückenlehne (für Kinder von ungefähr 4 bis 12 Jahren):

• Gewicht zwischen 15 - 36 kg und

• Größe zwischen 101 und 150 cm und

• der Schultergurt MUSS quer über den Schultern des Kindes in der roten Zone liegen (siehe Abbildung

). Der Beckengurt wird niedrig auf den Hüften des Kindes angelegt und

• wenn das Kind in der Sitzschale sitzt, befinden sich seine Ohren unter dem oberen Ende des Autositzpolsters bzw. der -kopfstütze. Ihre Graco-Sitzschale kann mit oder ohne Rückenlehne benutzt werden (bei bestimmten Modellen), solange die oben angeführten Anforderungen erfüllt werden.

• Benutzen Sie den Sitz NIEMALS auf einem Autositz, der nur mit einem Beckengurt ausgestattet ist.

• Benutzen Sie NIEMALS ein passives Rückhaltesystem mit einem an der Tür befestigten Becken- oder Schultergurt.

Die Sicherheitsgurte MÜSSEN flach auf dem Kind anliegen und DÜRFEN NICHT verdreht sein. Der Schultergurt darf NICHT lose sein oder unter dem Arm des Kindes angelegt werden. Der Sicherheitsgurt darf NICHT über die Armlehnen gelegt werden. Er muss unter den Armlehnen durchgeführt werden. Stellen Sie sicher, dass der Sicherheitsgurt NICHT verdreht ist. Der Beckenteil des Dreipunkt-Sicherheitsgurtes MUSS niedrig und fest auf den Hüften anliegen und dabei die Oberschenkel leicht berühren. Das Kind darf in der Sitzschale NICHT nach unten rutschen. Benutzen Sie diese Sitzschale NICHT, wenn Ihr Kind das Fahrzeugrückhaltesystem nicht entsprechend angelegt lässt. Verwenden Sie dann ein anderes Kinderrückhaltesystem. Die Kopfstütze des Autositzes darf nicht die Kopfstütze der Sitzschale behindern. Der vordere Teil der Sitzschale DARF NICHT über den vor- deren Teil des Autositzes herausragen. Der hintere Teil der Sitzschale MUSS fest am Autositz anliegen (siehe Abbildung). Positionen der Sitzschale Wie in der Abbildung gezeigt, kann die Sitzschale zwei Positionen einnehmen. Der hintere Teil der Sitzschale MUSS fest am Autositz entweder in der ersten oder zweiten Position anliegen (siehe Abbildung). Die Sitzschale DARF NICHT weiter als die Ruhestellung nach hinten zurückgelehnt werden. Sicherung Ihres Kindes im Fahrzeug Positionieren Sie die Sitzschale fest an einen in Fahrtrichtung zeigenden Autositz, der mit einem Dreipunkt-Sicherheitsgurt ausgestattet ist. Ihr Kind muss mit dem Rücken flach gegen die Sitzschale sitzen. Führen Sie den Schultergurt durch die Schultergurtführung (siehe Abbildung

) , jedoch KEINESFALLS so, wie es in der Abbildung

gezeigt wird. Schnallen Sie das Kind an, und ziehen Sie den Schultergurt nach oben, um ihn festzuziehen. Um die richtige Kopfstützenhöhe sicherzustellen, MUSS das untere Ende der Kopfstütze auf einer Ebene mit den Schultern des Kindes liegen (siehe Abbildung

). Der Schultergurt muss innerhalb der roten Zone angelegt werden (siehe Abbildung

Der Beckengurt MUSS unter den Armlehnen durchgeführt und niedrig auf den Hüften angelegt werden. Der Gurt DARF NICHT verdreht sein. Sollte der Gurt über dem Hals, Kopf oder Gesicht des Kindes liegen, muss die Kopfstützenhöhe korrigiert werden. Folgen Sie den Anweisungen auf „Einstellung der Kopfstütze”. Einstellung der Kopfstütze Ihr Kind muss sich VOR dem Einstellen der Kopfstützenhöhe leicht nach vorne lehnen. Drücken Sie den roten Einstellungsknopf am oberen Ende des Sitzes, und ziehen Sie die Kopfstütze nach oben, bis sie in eine der 6 Höheneinstellungen einrastet. Um die Kopfstütze zu senken, drücken Sie den roten Einstellungsknopf, und drücken Sie sie nach unten. VERGEWISSERN SIE SICH, dass die Kopfstütze sicher in einer der 6 Höheneinstellungen eingerastet ist, indem Sie sie hochziehen. Sicherung des Kindes im Fahrzeug mit der Schultergurthalterung Der Schultergurt MUSS über den Schultern des Kindes in der roten Zone liegen (siehe Abbildung). Sollte der Schultergurt außerhalb dieser Zone liegen, MUSS die Schultergurthalterung benutzt werden. Befestigung der Halterung an der Sitzschale: Führen Sie das Schlaufenende des Gurtes um den vertikalen Bügel auf der Sitzrückseite (siehe Abbildung). Die Schultergurthalterung MUSS am vertikalen Bügel der Basis angebracht werden, der von der Stelle, wo der Fahrzeugschultergurt über dem Kind liegt, am weitesten entfernt liegt. Führen Sie die Halterung und den Gurt durch die Schlaufe (siehe Abbildung), und ziehen Sie den Gurt nach oben. HINWEIS: Das freie Gurtende sollte der Vorderseite des Sitzes zugewandt sein. Schieben Sie den Fahrzeugschultergurt in die Halterung, und ziehen Sie den Gurt nach unten, um die Halterung an der Schulter des Kindes fest- zuziehen. Rückansicht des Kindes im Sitz Der Beckengurt MUSS unter den Armlehnen durchgeführt werden und niedrig auf den Hüften angelegt werden. Der Gurt DARF NICHT verdreht sein.

Becherhalter Füllen Sie NIEMALS heiße Flüssigkeiten in die Becherhalter, um Verbrennungen zu vermeiden. Die Becherhalter befinden sich auf beiden Seiten des Sitzes. Entfernen des Sitzbezuges Entfernen Sie die elastischen Schlaufen und Haken vom Sitz (siehe Abbildung). Einige Modelle haben einen Plastikverschluss an der Vorderseite der Sitzauflage auf der Basis, die vor dem Waschen entfernt werden muss. Der Sitzbezug kann im Schongang der Waschmaschine mit kaltem Wasser gewaschen werden und ist nicht für den Trockner geeignet. NICHT BLEICHEN. Um den Sitzbezug wieder überzuziehen, wenden Sie die vorhergehenden Anweisungen in umgekehrter Reihenfolge an. Körperkissen (bei bestimmten Modellen) Schieben Sie die Kissen durch die Kopfstütze und Rückenlehne (siehe Abbildung).

SIKKERHEDSSELESYSTEMER I BILER

4. Im Zweifelsfall wenden Sie sich bitte an den Hersteller des Kinderrückhaltesystems
