BEDIENUNGSANLEITUNG Peacoat GRACO
Der Zusammenbauarf nur von einer erwachsenen Person durchgefuhrt werden.
1 Kopfstütze (Bei bestimmten Modellen)
2 Ruckenlehne (Bei bestimmten Modellen)
3 Schultergurthalterung
4 Armlehenbezüge (Bei bestimmten Modellen)
5 Basis
6 Körperkissen (bei bestimmten Modellen)
E
Teileliste
Rückseite des Sitzes
Bewahren Sie die Bedienungsanleitung grundsätzlich zusammen mit der Sitzschale auf. Am Boden der Sitzschale ist ein Aufbewahrungsplatz dafür vorgesehen.

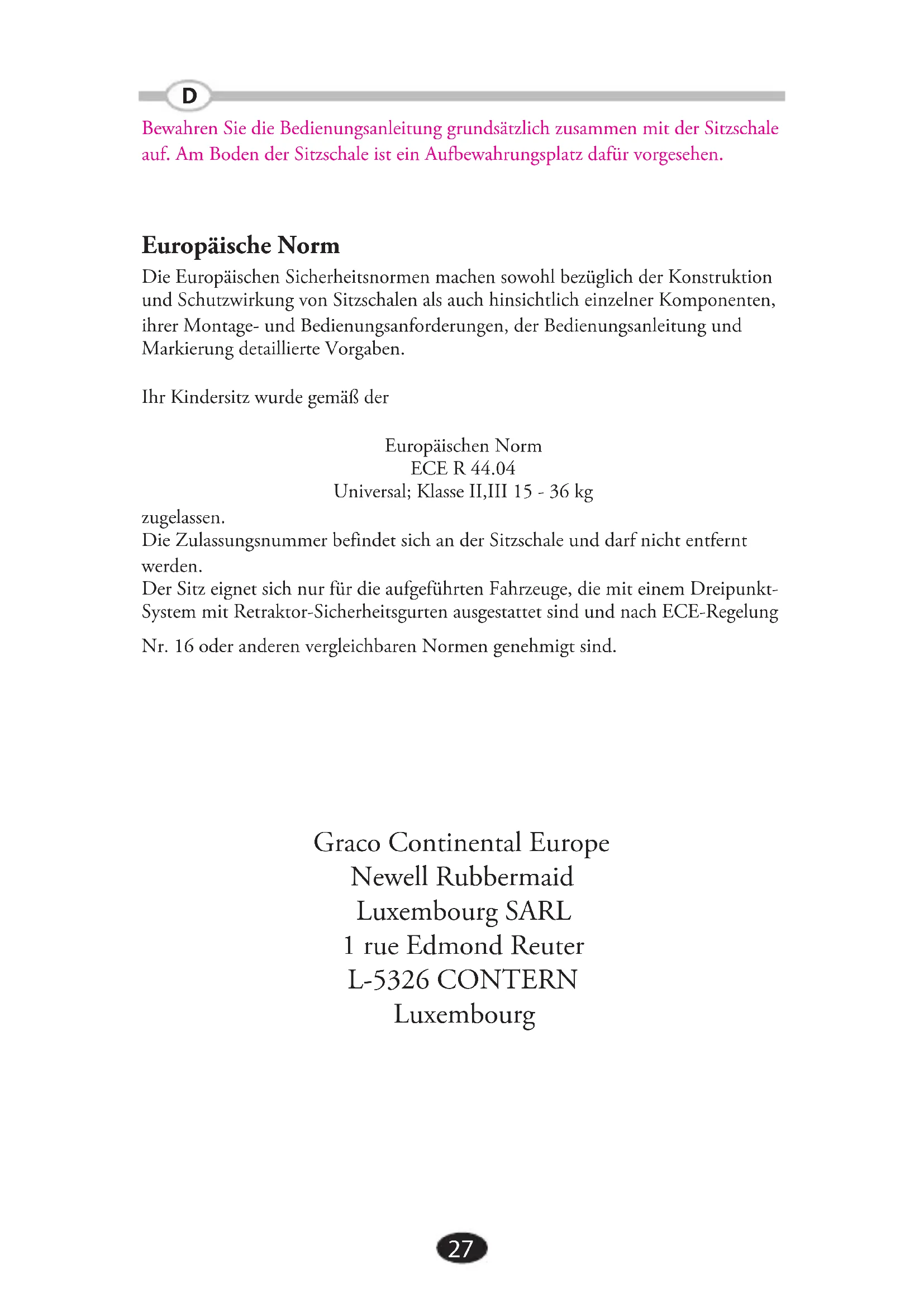

Europäische Norm
Die Europäischen Sicherheitsnormen machen sowohl bezüglich der Konstruktion und Schutzwirkung von Sitzschalen als auch hinsichtlich einzeln Komponenten, ihrer Montage- und Bedienungsanforderungen, der Bedienungsanleitung und Markierung detaillierte Vorgaben.
Ihr Kindersitz wurde gemäß der
Europäischen Norm
ECE R 44.04
Universal; Klasse II,III 15 - 36 kg
zugelassen.
Die Zulassungsnummer befindet sich an der Sitzschale und darauf nicht entfernt werden.
Der Sitz eignet sich nur für die aufgeführten Fahrzeuge, die mit einem Dreipunkt-System mit Retraktor-Sicherheitsgurten ausgestellt sind und nach ECE-Regelung
Nr. 16 oder anderen vergleichbaren Normen genehmigt sind.
Graco Continental Europe
Newell Rubbermaid
Luxembourg SARL
1 rue Edmond Reuter
L-5326 CONTERN
Luxembourg
WARhINWEISE
LESEN SIE DIE ANWEISUNGEN DIESER
BEDIENUNGSANLEITUNG UND DER FAHRZEUGBEDIENUNS ANLEITUNG VOR DEM EINBAU ODER DER BENUTZUNG DER SITZSCHALE UNBEDINGT VOLSTÄNDIG DURING. STEllen SIE SICHER, DASSIE ALLES VERSTEHEN.
Benutzen Sie diese Sitzschale NICHT mit einem Sitzbezug eines anderen Herstellers. Wenden Sie sich für Ersatzteile ausschließlich an ihren Fachhändler.
UNSACHGEMÄBE SICHERUNG IHRES KINDES UND DER SITZSCHALE IM FAHRZEUG KANN BEI SCHARFEN KURVEN, PLOTZLICHEN BREMSMANOVERN ODER EINEM AUFPRALL UNDER UMSTÄNDEN ZU ERNSTHAFTEN VERLETZUNGEN ODER SOGAR ZUM TOD FühREN.
Bei Benutzung mit der Ruckenlehne muss die Sitzschale unbedingt korrekt mit dem Gurtbeckenteil über die roten Gurtführungen unter den Armlehnen und dem Diagonalgurt durch die roten Schultergurtführungen bzw. über die rote Schultergurthalterung bei Benutzung der Sitzschale ohne Ruckenlehne befestigt werden. Vergewissern Sie sich, dass das Gurtband nicht verdrecht ist.
Achten Sie darauf, die Sitzschale so anzupassen und zu installieren, dass sie nicht von einem beweglichen Sitz oder in der Fahrzeugtür eingeklemmt werden kann.
BENuTZEN SIE die Sitzschale in keiner Art und Weise, die nicht in der Anleitung beschrieben ist.
Laut Unfallstatistiken WIRd dIE
SICHERhEIT fUR KINDER ERhOhT, WENN SIE
ENTSPREChEND ANGESChNALLT IM fAhRZEEuGfONd
ANSTATT Auf SITZPOSITIONEN IM vORdEREN INNENR
SITZEN. Bei Fahrzeugen, die mit einem Beifahrer-Airbag ausgestattet sind, beziehen Sie sich zum Sitzschaleneinbauitte sowohl auf die Bedienungsanleitung Ihres Kraftfahrzeuges als auch auf diese Bedienungsanleitung.
- LASSEN SIE IhR KINDuNBEAuSICHTIGT.
- LASSEN SIE DIE SITZSCHALE NIEMALS LOSE IM fAhRZEuG LIEGEN. Bei einer scharfen Curve, einem plötzlichen Bremsmanöver oder Aufprall kann die ungesicherte Sitzschale stark beschleunigt werden und Fahrzeuginsassen verletzen. Entfern den Sie die Sitzschale, wenn sie
nicht benötigt wird, oder stellen Sie sicher, dass sie sicher im Fahrzeug befestigt ist.
- LASSEN SIE KEIN GEPACK oder andere lose Gegenstände ungeschichert in Ihr dem Fahrzeug liegen, da hierdurch bei einem plottlichen Aufprall Verletzungen verursacht werden konnen.
- NACH EINEM UNFALL MULL DIE SITZSCHALE ERSETZT WERDEN.
Nach einem Unfall konnen an der Sitzschale Beschädigungen auftreten, die nicht unbedingt erkennbar sind.
- Benutzen Sie KEINE nicht in dieser Anleitung gezeugten alternative tragenden Punkte.
- JEDE VERÄNDERUNG AN DER SITZSCHALE IST UNTERSAGT. Verwenden Sie weder Zubehör noch Teile von anderen Herstellern.
- BENUTZEN SIE IHRE SITZSCHALE NICT, WENN TEILE BESCHÄDIGT SIND ODER FEHLEN. Der Fahrzeugsicherheitsgurt DARF NICT gerissen, ausgefranst oder beschädigt sein.
- DIE SITZSCHALE KANN DURING SONNENEINSTRAHLUNG SEHR HEISS WERDEN. Ihr Kind kann sich durch Kontakt mit diesen Teilen die Haut verbrennen. Bevor Sie Ihr Kind in die Sitzschale setzen, vergewissern Sie sich immer, dass die Oberfläche der Metall- oder Plastikteile nicht heiß ist.
- GEBEN SIE DIE SITZSCHALE NIEMALS an andere Personen weiter, ohne ihren auch gleichzeitig diese Bedienungsanleitung zu überreichen.
- VERWENDEN SIE NIEMALS EINE SITZSCHALE AUS ZWEITER HAND oder eine Sitzschale, deren Vergangenheit Sie nicht kennen.
- VERWENDEN SIE DIESE SITZSCHALE NIEMALS ohne die an der Basis angebrachten Armlehnen.
Instandhaltung und Pflege
DURING DIE STÄNDIGE BENUTZUNG DER SITZSCHALE KANN DER AUTOSITZ BESCHÄDIGT WERDEN. Schützen Sie die Polsterung mit einem Handtuch oder einer)dünnen Decke.
METALL- UND PLASTIKTEILE: Mit einer milden Seife und kaltem Wasser säubern. Nicht bleichen und keine scharfen Reinigungsmittel verwenden.
- Überprüfen Sie IHRE SITZSCHALE VON ZEIT ZU ZEIT auf abgenutzte Teile, Risse im Material und lose Nächte. Sollen Sie irgendinen Schaden an der Sitzschale feststellen, VERSUCHEN SIE NICT, diesen selbst zu beheben. Tauschen Sie die Sitzschale aus.
- VERWENDEN SIE DIE SITZSCHALE nicht ohne ihren Sitzbezug.
D
Zusammenbau des Kindersitzes
1 Zur Verstellung der Armlehnen entfern den Sie die Schraube, und drücken Sie den Knopf an der Seite der Basis, um die richtige Höhe einzustellen. Führren Sie die Schraube erneut ein, undziehen Sie sie fest. Ziehen Sie die Armlehnen nach oben, um SICHERZUSTELLEN, dass diese sicher befestigt sind.
3 Ziehen Sie die Armlehenbezüge (bei bestimmten Modellen) über die Armlehen, wie in der Abbildung gezeigt wird.
4 Sie können ihre Graco-Sitzschale jetzt benutzen. Siehe „Sicherung des Kindes im Fahrzeug mit der Schultergurthalterung".
BEI MODELLEN mit Rückenlehne fahren Sie mit Schritt fort.
Drehen Sie die Kopfstütze und die Rückenlehne um (siehe Abbildung).
6 Drücken Sie den roten Einstellungsknopf, und schieben Sie die beiden Teile ineinander, bis sie einrasten.
Ziehen Sie an den beiden Teilen, um SICHERZUSTELLEN, dass sie sichere eingerastet sind.
7 Befestigen Sie den Elastikgurt wie in der Abbildung gezeigt.
8 Drehen Sie den Sitz um, und führen Sie den Stoff von der Kopfstütze unter dem Stoff der Rückenlehne ein.
Um das Einführren des Stoffes zu erreichtern, schieben Sie die oberen und unteren Teile der Rückenlehne auseinander, indem Sie den roten Einstellungsknopf drücken.
9 Befestigen Sie die Ruckenlehne an der Basis. Die U-fornigen Haken am Boden der Ruckenlehne werden mit den Bügeln der Basis fest zusammengesteckt.
Stellen Sie safer, dass der Sitzbezug nicht die Befestigung der Rückenlehne auf der Basis beeinträchtigt.
10 Nachdem die Rückenlehne sicher an der Basis befestigt ist, schiben Sie die Rückenlehne nach oben.
11 Sie können ihre Graco-Sitzschale jetzt benutzen. Siehe „Verwendung ihrer Graco-Sitzschale" und „Sicherung Ihres Kindes im Fahrzeug".
Die Sitzschale DARF NUR entsprechend der Höhe Ihres Kindes BENUTZT WERDEN, ansonsten kann dies zu ernsthaften Verletzungen oder)sagar zum Tod Ihres Kindes führren.
Gewichts- und Größenbeschränkungen
Ihr Kind muss ALLE folgenden Voraussetzungen zur Benutzung der Graco-Sitzschale erfüllen:
12 Mit Rückenlehne (für Kinder von ungebahr 3 bis 12 Jahren):
Gewicht zwischen 15 - 36 kg und
- Großz zwischen 96 und 150~cm und
- der Schultergurt MUSS quer über den Schultern des Kindes in der roten Zone liegen (Abbildung 12). Der Beckengurt wird niedrig auf den Hüften des Kindes angelegt, und
- die Ohren des Kindes befinden sich unter dem oberen Ende der Sitzschale. Ihr Kind ist dann zu groß für die Sitzschale, wenn sich die Ohren über dem oberen Ende des Sitzes befinden.
13 Ohne Rückenlehne (für Kinder von ungebahr 4 bis 12 Jahren):
Gewicht zwischen 15 - 36 kg und
- Größe zwischen 101 und 150 cm und
- der Schultergurt MUSS quer über den Schultern des Kindes in der roten Zone liegen (siehe Abbildung 13). Der Beckengurt wird niedrig auf den Hüften des Kindes angelegt und
- wenn das Kind in der Sitzschale sitzt, befinden sich seine Ohren unter dem oberen Ende des Autositzpolfsters bzw. der -kopfstütze.
Ohne Graco-Sitzschale kann mit oder ohne Rückenlehne benutzt werden (bei bestimmten Modellen), solange die oben angeführten Anforderungen erfüllt werden.
GEFAHRLICHE FAHRZEUGGURTSYSTEME
BENUTZEN SIE KEINE DER FOLGENDEN FAHRZEUGGURTSYSTEME:
14
- Benutzen Sie den Sitz NIEMALS auf einem Autositz, der nur mit einem Beckengurt ausgestellt ist.
15
- Benutzen Sie NIEMALS ein passives Rückhaltesystem mit einem an der Tur befestigten Becken- oder Schultergurt.
Die Sicherheitsgurte MÜSSEN flach auf dem Kind anliegen und DÜRFEN NICTY verdreht sein.
16 Der SchultergurtarfNicht lose sein oder unter dem Arm des Kindes angelegt werden.
17 Der SicherheitsgurtarfNichtüber die Armlehnengegt werden. ErmustunterdenArmlehnendurchgefuhrtwerden.
Stellen Sie sicher, dass der Sicherheitsgurt NICHT verdrecht ist.
Der Beckenteil des Dreipunkt-Sicherheitsgurtes MUSS niedrig und fest auf den Hüften anliegen und damit die Oberschenkel leicht berühren.
Das Kindarf in der Sitzschale NICTN nach unten rutschen. Benutzen Sie diese Sitzschale NICT, wenn Ihr Kind das Fahrzeugrückhaltesystem nicht entsprechend angelegt lasst. Verwenden Sie dann ein anderes Kinderrückhaltesystem.
Die Kopfstütze des Autositzesarf nicht die Kopfstütze der Sitzschale behindern.Der vorder Teil der Sitzschale DARF NICTT uber den vorderen Teil des Autositzes Herausragen.
20 Der wichtere Teil der Sitzschale MUSS fest am Autositz anliegen (siehe Abbildung).
Positionen der Sitzschale
21 Wie in der Abbildung gezeigt, kann die Sitzschale zwei Positionen einnehmen.
22 Der wichtere Teil der Sitzschale MUSS fest am Autositz entweder in der ersten oder zweiten Position anliegen (siehe Abbildung).
23 Die Sitzschale DARF NICTT weiter als die Ruhestellung nach halten zurückgelehtn werden.
Sicherung Ihres Kindes im Fahrzeug
24 Positionieren Sie die Sitzschale fest an einen in Fahrtrichtung zeitenden Autositz, der mit einem Dreipunkt-Sicherheitsgurt ausgestattet ist.
Ihr Kind muss mit dem Rücken flach gegen die Sitzschale sitzen.
25 Führn Sie den Schultergurt durch die Schultergurtführung (siehe
Abbbildung 25),jedoch KEINESFALLS so,wie es in der Abbildung
26 gezeigt wird. Schnallen Sie das Kind an, undziehen Sie den
Schultergurt nach oben, umihn festzuziehen.
27 Um die richtige Kopfstützenhöhe sicherzustellen, MUSs das untere Ende der Kopfstütze auf einer Ebene mit den Schultern des Kindes liegen (siehe Abbildung 27). Der Schultergurt muss innerhalb der roten Zone angelegt werden (siehe Abbildung 28).
Der Beckengurt MUSS unter den Armlehn den durchgeführt und niedrig auf den Hüften angelegt werden.
Der Gurt DARF NICHT verdrecht sein.
Sollte der Gurt über dem Hals, Kopf oder Gesicht des Kindes liegen, muss die Kopfstützenhöhe korrigiert werden.
Folgen Sie den Anweisungen auf „Einstellung der Kopfstütze".
Einstellung der Kopfstütze
Ihr Kind muss sich VOR dem Einstellen der Kopfstützenhöhe leicht nach vorne lehnen.
Drücken Sie den roten Einstellungsknopf am oberen Ende des Sitzes, undziehen Sie die Kopfstütze nach oben, bis sie in eine der 6 Höheneinstellungen einrastet.
Um die Kopfstütze zu senken, drücken Sie den roten Einstellungsknopf, und drücken Sie sie nach unten.
VERGEWISSSERN SIE SICH, dass die Kopfstütze sicher in einer der 6 Hoheneinstellungen eingerastet ist, indem Sie sie hochziehen.
Sicherung des Kindes im Fahrzeug mit der Schultergurthalterung
Der Schultergurt MUSS über den Schultern des Kindes in der roten Zone liegen (siehe Abbildung).
Sollte der Schultergurt außerhalb dieser Zone liegen, MUSS die Schultergurthalterung benutzt werden.
Befestigung der Halterung an der Sitzschale:
Führer Sie das Schlaufenende des Gurtes um den vertikalen Bögel auf der Sitzrückseite (siehe Abbildung). Die Schultergurthalterung MUSS am vertikalen Bögel der Basis angebracht werden, der von der Stelle, wo der Fahrzeugschultergurt über dem Kind liegt, am weitesten entfernt liegt.
Führer Sie die Halterung und den Gurt durch die Schlaufe (siehe Abbildung), undziehen Sie den Gurt nach oben.
HINWEIS: Das freiie Gurtende sollte der Vorderseite des Sitzes zugewandt sein.
Schieben Sie den Fahrzeugschultergurt in die Halterung, undziehen Sie den Gurt nach unten, um die Halterung an der Schulter des Kindes festzuziehen.
Rückansicht des Kindes im Sitz
Der Beckengurt MUSS unter den Armlehnenden durchgeführt werden und niedrig auf den Hüften angelegt werden.
Der Gurt DARF NICHT verdrecht sein.
Becherhalter
Füllen Sie NIEMALS freiße Flüssigkeiten in die Becherhalter, um Verbrennungen zu vermeiden.
39
Die Becherhalter befinden sich auf beiden Seiten des Sitzes.
Entfernen des Sitzbezuges
40
Entfernen Sie die elastischen Schlaufen und Haken vom Sitz (siehe Abbildung).
41
Eine Modèle haben einen Plastikverschluss an der Vorderseite der Sitzauflage auf der Basis, die vor dem Waschen entfernt werden muss.
Der Sitzbezug kann im Schongang der Waschmaschine mit kaltem Wasser gewaschen werden und ist nicht für den Trockner geeignet. NICTBLEICHEN.
Um den Sitzbezug wieder überzuziehen, wenden Sie die vorhergehenden Anweisungen in umgekehrter Reihenfolge an.
42
Körperkissen (bei bestimmten Modellen)
Schieben Sie die Kissen durch die Kopfstütze und Rückenlehne (siehe Abbildung).
Controller of de autogordel nicht gedraid zit.
DER MÄ IKKE ANVENDES NOGEN AF FÖLGENDE SIKKERHEDSSESYSTEMER I BILER
HINWEIS: 1. Dieser Sitz ist ein „Universal“-Rückhaltesystem für Kinder. Er ist nach der ECE-Regelung Nr. 44/04 für den allgemeinen Gebrauch in Fahrzeugen zugelassen und passst auf die meisten, jedoch nicht auf alle, Autositze. 2. Eine passgenaue Montage ist in den Kraftfahrzeugen wahrscheinlich, die laut der Fahrzeugbedienungsanleitung für die Installation eines „Universal“-Kinderrückhaltesystems für diese Altersgruppe geeignet sind. 3. Dieses Kinderrückhaltesystem wurde unter strengeren Bedingungen als vorhergehende Modelle als „Universal“ klassifiziert. Die vorhergehenden Modell/TRagen这群en Hinweis nicht. 4. Im Zweifelsfall wenden Sie sichitte an den Hersteller des Kinderrückhaltesystems oder an ihren Fachhändler. Zur Eignung müssen die zugelassenen Fahrzeuge mit einem Dreipunkt-System mit Retraktor-Sicherheitsgurten gemäß der ECE-Regelung Nr. 16 oder anderen vergleichbaren Normen ausgestattet sein. VERWENDEN SIE DIESEN KINDERAUTOSITZ NIEMALS Auf FAHRZEUGSITZEN, BEI DENEN EIN AIRBAG EINGEBAUT IST.
