Produkttyp	Autositzerhöhung mit hoher Rückenlehne
Marke	Graco
Modell	EverSure i-Size
Norm	ECE R129/03 (i-Size)
Kindergröße	100 cm – 150 cm (ca. 3,5 bis 12 Jahre)
Ausrichtung	Nur in Fahrtrichtung
Installation	ISOFIX mit Verbindern + 3-Punkt-Sicherheitsgurt
Kopfstützenverstellung	10 Positionen, höhenverstellbar
Seitenschutz	Abnehmbar, verstellbar
Armlehnen	Integriert, der Gurt verläuft darunter
Flaschenhalter	Ja, abnehmbar
Materialien	Kunststoffe, Metalle, Stoffe
Bezugspflege	Waschen bei 30°C, Trocknen im Schatten, nicht bügeln
Gewicht ca.	6,5 kg
Maße (H x B x T)	68 x 45 x 45 cm (Schätzung)
Reparierbarkeit	Ersatzteile beim Händler erfragen
Garantie	Siehe Hersteller
Herstellungsland	Nicht angegeben

Häufig gestellte Fragen - EverSure i-Size GRACO

Welche Körpergröße muss mein Kind haben, um diesen Sitz zu verwenden?

Der Graco EverSure i-Size Sitz ist für Kinder mit einer Körpergröße zwischen 100 cm und 150 cm (ca. 3,5 bis 12 Jahre) geeignet.

Kann ich diesen Sitz nur in Fahrtrichtung installieren?

Ja, der Sitz ist für die Nur-in-Fahrtrichtung-Installation (in Fahrtrichtung) ausgelegt.

Wie installiere ich den Sitz mit dem ISOFIX-System?

Setzen Sie den Sitz auf den Fahrzeugsitz, befestigen Sie die ISOFIX-Verbinder an den Verankerungspunkten, drücken Sie dann fest und ziehen Sie am Einstellgurt, um ihn zu verriegeln. Weitere Details entnehmen Sie bitte der Anleitung.

Muss ich zusätzlich zum ISOFIX den Sicherheitsgurt des Fahrzeugs verwenden?

Ja, auch mit ISOFIX muss der 3-Punkt-Gurt des Fahrzeugs verwendet werden, um das Kind zu sichern. Der Gurt muss durch die grünen Führungen verlaufen.

Wie stelle ich die Kopfstütze ein?

Betätigen Sie die Verstelltaste an der Rückseite der Kopfstütze und schieben Sie sie nach oben oder unten, bis sie in einer der 10 Positionen einrastet. Die Oberkante der Kopfstütze sollte auf Schulterhöhe des Kindes sein.

Wie wasche ich die Bezüge des Sitzes?

Waschen Sie die Bezüge bei maximal 30°C von Hand oder in der Maschine im Schonwaschgang. Kein Bleichmittel verwenden, nicht bügeln und im Schatten ohne Schleudern trocknen.

Kann ich diesen Sitz im Flugzeug oder Bus verwenden?

Dieser Sitz ist ausschließlich für den Automobilgebrauch bestimmt. Er ist nicht für Flugzeuge oder Busse zertifiziert. Beachten Sie die Transportvorschriften.

Was tun, wenn der Sitz in einen Unfall verwickelt wurde?

Nach einem Unfall muss der Sitz ersetzt werden, auch wenn keine sichtbaren Schäden vorliegen. Stöße können die innere Struktur beschädigen. Wenden Sie sich an den Hersteller.

Wo finde ich Ersatzteile oder Ersatzbezüge?

Ersatzteile müssen vom autorisierten Händler oder Hersteller bezogen werden. Verwenden Sie nur Originalteile von Graco, um die Sicherheit zu gewährleisten.

Wie löse ich die weichen Teile zur Reinigung?

Öffnen Sie die 2 Knopfpaare und die 6 Gummibandpaare auf der Rückseite des Sitzes und nehmen Sie dann den Bezug vorsichtig ab. Zum Wiederaufsetzen führen Sie den Vorgang in umgekehrter Reihenfolge durch.

BEDIENUNGSANLEITUNG EverSure i-Size GRACO

Bedienungsanleitung Teileliste Montageanleitung

PT

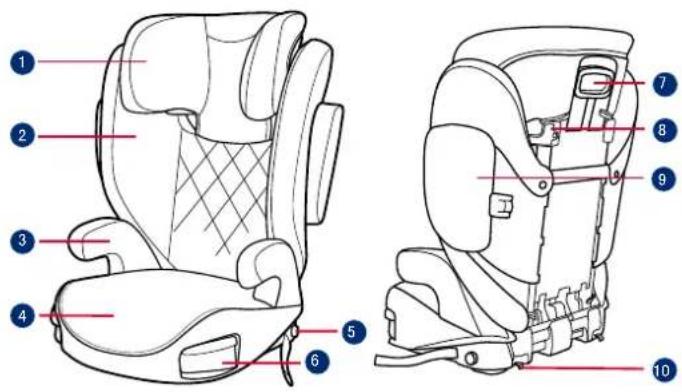

1 Kopfstütze
2 Rückenlehne
3 Armlehne
4 Sitzfläche
5 Verstellknopf
6 Becherhalter
7 Verstellhebel für Kopfstütze
Schultergurtführung
Seitlicher Aufprallschutz
10 Schnappverschluss
11 Aufbewahrung der Bedienungsanleitung

DE WICHTIG

LESEN SIE DIE ANWEISUNGEN VOR DER BENUTZUNG AUFMERKSAM DURCH, BEWAHREN SIE SIE ZUM KÜNFTIGEN NACHSCHLAGEN AUF. DIE SICHERHEIT IHRES KINDES STEHT AUF DEM SPIEL, FALLS SIE DIESE ANWEISUNGEN IGNORIEREN.

AWARNUNG:

WICHTIG, ZUR KÜNFTIGEN BEZUGNAHME AUFBEWAHREN: SORGFÄLTIG LESEN.

KEINE Kindersitzerhöhung kann einen vollständigen Schutz vor Verletzungen bei einem Unfall garantieren. Dennoch reduziert der ordnungsgemäße Einsatz dieser Kindersitzerhöhung die Gefahr ernsthafter oder tödlicher Verletzungen Ihres Kindes.

Achten Sie immer darauf, die Installationsanweisungen richtig zu befolgen. Dies stellt sicher, dass die Kindersitzerhöhung optimale Sicherheit bietet.

Achten Sie darauf, dass feste Gegenstände und Kunststoffteile der Kindersitzerhöhung so platziert und installiert sind, dass sie nicht von einem beweglichen Sitz oder in einer Tür des Fahrzeugs eingeklemmt werden.

Zur Nutzung dieser

Kindersitzerhöhung entsprechend

ECE R129/03 muss Ihr Kind folgende Anforderungen erfüllen.

Körpergröße des Kindes 100 bis 150 cm (Referenzalter etwa 3,5 - 12 Jahre)

Die Kindersitzerhöhung passt möglicherweise nicht in alle Fahrzeuge für die Nutzung von 135 bis 150 cm.

Der Fahrzeuggurt muss gemäß Anleitung installiert werden und darf nicht verdreht sein.

Die Sitzerhöhung muss nach einem Unfall oder Sturz aus größerer Höhe überprüft und ggf. ausgetauscht werde. Wenden Sie sich hierzu an Ihren Fachhändler oder den Hersteller.

Nehmen Sie ohne Genehmigung von einer Zulassungsbehörde keine Änderungen oder Ergänzungen an der Sitzerhöhung war. Entfernen Sie KEINE der weißen EPP/EPS-Schaumstoffeile. Andernfalls drohen ernsthafte Sicherheitsprobleme.

Verwenden Sie den Sitz NICHT, falls die Oberflächen durch Sonneneinstrahlung zu heiß sind.

Lassen Sie das Kind niemals unbeaufsichtigt in der Sitzerhöhung oder im Fahrzeug, auch nicht für wenige Minuten.

Gepäck und andere Gegenstände, die bei einem Unfall Verletzungen verursachen könnten, müssen angemessen gesichert werden.

Die Kindersitzerhöhung darf nicht ohne die Textilteile verwendet werden.

Die Textilteile der Kindersitzerhöhung sollten ausschließlich durch die vom Hersteller empfohlenen Teile ersetzt werden, da sie das Verhalten des Kinderrückhaltesystems wesentlich beeinflussen.

Schnallen Sie Ihr Kind immer an, selbst auf kurzen Fahrten, da gerade hier die meisten Unfälle passieren.

Transportieren Sie die Kindersitzerhöhung auch ohne Kind NICHT unangegurtet bzw. ungesichert in Ihrem Fahrzeug. Entfernen Sie die Kindersitzerhöhung aus dem Fahrzeug, falls sie nicht regelmäßig benutzt wird. Lagern Sie sie an einem trockenen, vor Sonneneinstrahlung geschützten Ort.

Sie sollten keine gebrauchte Kindersitzerhöhung verwenden, deren Historie Sie nicht kennen. Möglicherweise weist sie aufgrund unsachgemäßer Verwendung/Lagerung strukturelle Schäden oder Mängel auf.

Verwenden Sie NUR die in der Anleitung beschriebenen und an der Kindersitzerhöhung markierten belastbaren Kontaktpunkte.

Installieren Sie diese Kindersitzerhöhung nicht unter folgenden Umständen:

1. In Bezug auf die Fahrtrichtung des Fahrzeugs zur Seite oder nach hinten gewandte Sitze.

2. Fahrzeugsitze, die sich während der Installation bewegen.

Wenden Sie sich bei Anliegen bezüglich Wartung, Reparatur und Austausch an Ihren Händler.

Produktdaten

1. Bei diesem Kinderrückhaltesystem handelt es sich um ein nicht-integrales universelles Kinderrückhaltesystem (i-Size-Kindersitzerhöhung) von 100 bis 150 cm.

2. Es ist gemäß der aktuellen UN-Richtlinie R129/03 zugelassen.

Produkt Kindersitzerhöhung

Materialien Kunststoff, Metall, Stoff

Patent-Nr. Patente angemeldet

Geeignet für Kinder mit einer Körpergröße von 100 bis 150 cm (entspricht einem Alter von etwa 3,5 bis 12 Jahren).

Installation In Fahrtrichtung (in Fahrtrichtung des Fahrzeugs)

Montage der Kindersitzerhöhung

siehe Abbildungen 1 - 5

1 Drücken Sie zunächst den Kopfstützeneinstellknopf zusammen und schieben Sie zur Verbindung die untere Rückenstütze unter dem Stoffbezug hinein.

! VERGEWISSEHN Sie sich, dass beide Teile fest miteinander verbunden sind, indem Sie daran ziehen.

2 Bringen Sie die untere Rückenstütze an der Basis an, indem Sie die Verankerungen an der Unterseite der Rückenlehne in die vorgesehen Öffnungen am hinteren Ende der Sitzfläche einhaken.

3 Drehen Sie die Rückenlehne im Uhrzeigersinn nach vorne, bis die Verankerungen am unteren Ende hörbar eingerastet sind. Überprüfen Sie die korrekte Installation, in dem Sie den Kindersitz am Kopfteil anheben. Das Basisteil sollte dabei fest mit dem Rückenteil verbunden bleiben.

4 Richten Sie den seitlichen Aufprallschutz mit den Schlitzen in den Kunststoffhaltern an der unteren Rückenstütze aus und

stecken Sie ihn dann bis zum Einrasten hinein. 5

! Der Seitenaufprallschutz kann zur Fahrzeuginnenseite hin abgenommen werden, falls es die Platzverhältnisse erfordern (z.B. Mitfahrer auf mittlerer Sitzposition).

Höheneinstellung – für Kopfstütze

siehe Abbildungen 6

6 Drücken Sie den Kopfstützenversteller und schieben Sie die Kopfstütze dann herauf oder herunter, bis sie in einer der 10 Positionen einrastet.

Bei der Installation zu beachten

siehe Abbildungen 7 - 10

Installation des Kindersitzes

siehe Abbildungen 11 - 21

Ist das Fahrzeug mit ISOFIX ausgestattet, sind die unteren

Verankerungspunkte des Fahrzeugs möglicherweise in der Sitzfalte des Fahrzeugs zu finden. Die genauen Stellen, die

Verankerungsbezeichnungen und die Anforderungen für einen Einsatz sind im Handbuch Ihres Fahrzeugs aufgeführt.

11 Setzen Sie den Kindersitz vorwärtsgerichtet auf einen nach vorne gerichteten Autositz und rasten Sie die Schnappverschlüsse in den Isofix-Verankerungen des Fahrzeugs ein.

! Stecken Sie NIE zwei Schnappverschlüsse in eine ISOFIX-Verankerung des Fahrzeugs, außer dies wurde vom Fahrzeug-hersteller ausdrücklich zugelassen.

12 Befestigen Sie den Kindersitz, indem Sie ihn mit dem Knie oder der Hand nach unten drücken und gleichzeitig am Verstellgurt ziehen.

13 Für ein leichteres Aushaken halten Sie den Verstellknopf gedrückt, während Sie den Sitz nach vorne ziehen.

! Die Verschlüsse können bei Nichtverwendung durch ziehen am Verstellband in die Basis eingeschoben werden.

! Ziehen Sie am Sicherheitsgurt des Fahrzeugs, führen Sie ihn durch den Gurtpfad, 17 und rasten Sie ihn dann in der Schnalle ein. 17 -3

! Kann auch ausschließlich mittels 3-Punkt-Gurt installiert werden. (siehe Abbildungen 17 - 21)

! Führen Sie den Schultergurt durch die in 17 -1 abgebildete Schultergurtführung.

! Führen Sie den Fahrzeugsicherheitsgurt NICHT über die Armstützen. Er muss unter den Armstützen verlaufen.

! Die Kindersitzerhöhung kann nicht verwendet werden, wenn der Verschluss (Gurtschloss) des Fahrzeugsicherheitsgurtes zu lang ist, um die Kindersitzerhöhung fest zu verankern. 17-4

! Nachdem Sie Ihr Kind in diese Kindersitzerhöhung gesetzt haben, muss der Sicherheitsgurt sachgemäß befestigt werden, wobei gewährleistet sein muss, dass der Beckengurt so tief wie möglich angelegt wird, damit das Becken sicher gehalten wird.

! Zur Gewährleistung der richtigen Höhe der Kopfstütze MUSS der untere Teil der Kopfstütze wie in 18 abgebildet sich auf oberer Schulterhöhe des Kindes und der Schultergurt wie in abgebildet im grünen Bereich befinden. 19

! Befestigen Sie die Kindersitzerhöhung mit einem Becken-/Schultergurt straff an der Rückseite eines nach in Fahrrichtung weisenden Fahrzeugsitzes.

! Achten Sie darauf, dass der Schultergurtabschnitt des Fahrzeuggurts gerade durch die Schultergurtführung verläuft, siehe 20

! Ziehen Sie den Fahrzeuggurt fest, indem Sie am Schultergurt ziehen, bis der gesamte Gurt straff ist.

! Sollte der Gurt den Hals, den Kopf oder das Gesicht des Kindes überqueren, stellen Sie die Höhe der Kopfstütze neu ein.

! Jegliche Gurte zum Halten der Sitzerhöhung am Fahrzeug müsse sicher befestigt und dürfen nicht verdreht sein.

Verwendung der Becherhalter

siehe Abbildungen 22

Abnehmen der Bezüge

siehe Abbildungen 23

Öffnen Sie die 2 Knöpfe und 6 Gummizüge an der Rückseite des Kindersitzes, um die Bezüge abzunehmen. 23

Bringen Sie die Bezüge wieder an, indem Sie die auf den Ab-bildungen gezeigten Schritte in umgekehrter Reihenfolge befolgen.

Pflege und Wartung

Bitte waschen Sie die Textilteile und das Innenpolster mit kaltem Wasser unter 30 °C.

Sie dürfen die Textilteile nicht bügeln. Sie dürfen die Textilteile nicht bleichen oder in die chemische Reinigung geben.

Keine unverdünnten Neutralreiniger, Benzin oder organische Lösungsmittel zum Reinigen des Kindersitzes verwenden. Der Kindersitz kann dadurch beschädigt werden.

Bitte wringen Sie die Textilteile und das Innenpolster nicht kräftig aus. Andernfalls könnten an den Textilteilen und am Innenpolster Falten zurückbleiben.

Bitte hängen Sie die Textilteile und das Innenpolster zum Trocknen im Schatten auf.

Nehmen Sie bitte die

Kindersitzerhöhung aus dem

Fahrzeugsitz heraus, wenn sie längere

Zeit nicht benutzt wird. Bewahren

Sie die Kindersitzerhöhung an einem

kühlen, trockenen Ort außerhalb der

Reichweite von Kindern auf.

Nehmen Sie während der Reinigung

keine Änderungen an den

Gurtbefestigungen vor.
