INSTRUKCJA OBSŁUGI EverSure i-Size GRACO

Podręcznik użytkownika Wykaz części Przewodnik montażu

SR

Uputstvo za upotrebu Lista delova Vodič za montažu

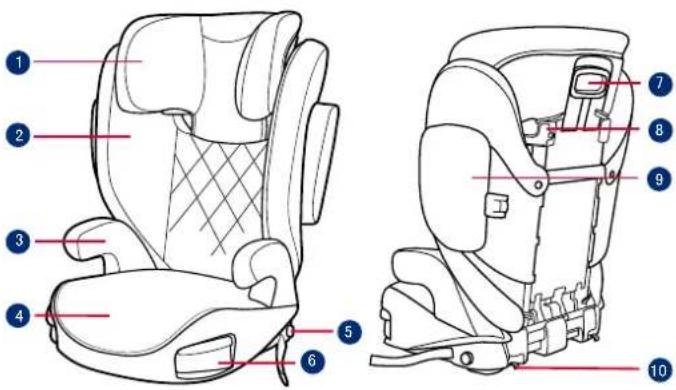

1 Zagłówek
2 Wsparcie dolnej części pleców
3 Podłokietnik
4 Podstawa
5 Przycisk regulacji
6 Uchwyty na kubek
7 Uchwyt regulatora zagłówka
8 Prowadnica pasa naramiennego
Boczna osłona
10 Złącza systemu LATCH
11 Przechowywanie instrukcji

WAŻNE

PRZED UŻYCIEM FOTELIKA PROSIMY ZAPOZNAĆ SIĘ Z ZAWIERAJĄCĄ WAŻNE INFORMACJE INSTRUKCJĄ I ZACHOWAĆ JĄ NA PRZYSZŁY UŻYTEK. CZYTAJ UWAŻNIE. NIEPRZESTRZEGANIE Tych INSTRUKCJI MOŻE SPOWODOWAĆ NARAŻENIE BEZPIECZEŃSTWA TWOJEGO DZIECKA.

OSTRZEŻENIE: WAŻNE, NALEŻY ZACHOWAĆ DO WYKORZYSTANIA W PRZYSZŁOŚCI. NALEŻY PRZECZYTAĆ UWAŻNIE.

ŻADNA podstawka podwyższająca nie gwarantuje pełnej ochrony przed obrażeniami w wypadku. Jednakże, prawidłowe używanie tej podstawki podwyższającej dla dziecka, zmniejszy niebezpieczeństwo odniesienia poważnych obrażeń lub śmierci dziecka.

Należy zawsze uważnie wykonywać instrukcje instalacji, co zapewni działanie podstawki z optymalnym poziomem bezpieczeństwa.

Należy zwrócić uwagę aby elementy sztywne i elementy plastikowe podstawki podwyższającej były umiejscowione i zainstalowane tak, aby nie zostały uchwycone przez ruchome siedzenie lub drzwi pojazdu.

Aby używać ten fotelik z podstawką podwyższającą zgodnie ze standardem ECE R129/03, dziecko musi spełniać następujące wymagania.

Wzrost dziecka 100cm-150cm (wiek referencyjny: 3.5-12 lat). Nachylać można tylko do przodu (w kierunku jazdy pojazdu)

Podstawka może nie pasować do wszystkich pojazdów, gdy wymagana jest wysokość używania 135cm-150cm.

Wszelkie pasy mocujące podstawkę podwyższającą do pojazdu, powinny być napięte i nie powinny być skręcone.

Fotelik z podstawką podwyższającą powinien zostać wymieniony, jeśli został narażony na silne przeciążenie w wypadku lub, gdy został upuszczony.

Ten fotelik z podstawką podwyższającą jest przeznaczony do używania wyłącznie w samochodzie.

Nie wolno wykonywać żadnych modyfikacji lub czegokolwiek dodawać do fotelika z podstawką podwyższącą, bez zatwierdzenia urzędu udzielającego homologacji. NIE należy usuwać żadnych białych pianek EPP/EPS. Niezastosowanie się do tego polecenia, może spowodować poważne problemy dotyczące bezpieczeństwa.

NIE należy używać fotelika, jeśli jego powierzchnie zostały zbyt silnie nagrzane promieniami słońca.

Nigdy nie należy pozostawiać dziecka bez opieki w foteliku z podstawką podwyższającą lub w pojeździe, nawet na kilka minut.

Bagaż lub inne przedmioty, które mogą doprowadzić do powstania obrażeń ciała w wyniku kolizji powinny być prawidłowo zabezpieczone.

Nie należy używać tej podstawki podwyższającej bez miękkich wkładek.

Miękkich wkładek nie należy zastępować innymi niż zalecane przez producenta, ponieważ stanowią one integralny element skuteczności działania podstawki podwyższającej.

Zawsze należy zapiąć dziecko w podstawce podwyższającej, nawet na krótkich trasach, ponieważ wówczas zdarza się większość wypadków.

NIE należy pozostawiać w pojeździe tej podstawki podwyższającej lub innych obiektów niezamocowanych pasami lub niezabezpieczonych. Fotelik z podstawką podwyższającą należy wyjąć z samochodu, jeśli nie jest często używany i umieścić go w suchym, zabezpieczonym przed słońcem miejscu.

Zaleca się, aby nie wykorzystywać używanego fotelika z podstawką podwyższającą o nieznanej historii. Może on mieć niewidoczne uszkodzenia konstrukcji lub defekty spowodowane nieprawidłowym używaniem/przechowywaniem.

NIE należy używać żadnych innych punktów styku przenoszenia obciążenia, niż opisane w instrukcjach i oznaczone na podstawce podwyższającej.

NIE należy instalować tej podstawki podwyższającej w następujących warunkach:

1. Siedzenia pojazdu skierowane w bok lub do tyłu, w odniesieniu do kierunku ruchu pojazdu.

2. Siedzenia pojazdu przesuwane podczas montażu.

Należy omówić ze sprzedawcą sprawy dotyczące konserwacji, naprawy i wymiany części.

Informacje o produkcie

1. To jest system podwyższonego fotelika samochodowego, przeznaczony do używania jako nieintegralny uniwersalny system podwyższonego fotelika samochodowego (fotelik z podstawką podwyższająca i-Size) o wysokości 100-150cm.

2. Posiada certyfikat zgodności z najnowszymi przepisami UN R129/03.

Produkt Fotelik z podstawką podwyższającą

Materiały Tworzywa sztuczne, metale, tkaniny

Nr patentu W trakcie patentowania

Odpowiedni dla Dziecka o wzroście 100cm-150cm (Wiek referencyjny 3,5-12 lat).

Instalacja skierowany do przodu (w kierunku ruchu pojazdu)

Montaż podstawki podwyższającej

patrz rysunki 1 - 5

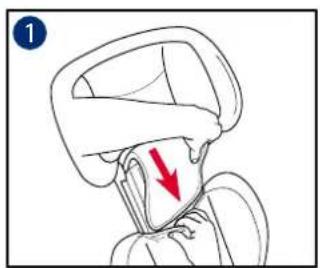

1 Ściśnij najpierw zatrzask regulacji podparcia głowy, a następnie przesuń w dół podparcie pleców pod pokrowcem z materiału, aby je połączyć ze sobą.

! SPRAWDZ pociągając, czy te dwa elementy są razem dobrze połączone.

2 Aby zamocować dolne podparcie pleców do podstawy, zaczep dolny wspornik pleców nad zawiasem listwy siedzenia na podstawie.

3 Przekręć dolne podparcie pleców w górę, przytrzymując podstawkę podwyższającą siedzenia, aż do zatrzaśnięcia w pozycji pionowej.

4 Dopasuj osłone uderzenia bocznego do gniazda plastykowych elementów montażowych dolnego wspornika pleców, a następnie wsuń aby zablokować. 5

! Wybierz, czy instalować boczną osionę zabezpieczenia prze uderzeniem, zgodną z wielkością samochodu.

Regulacja wysokości – dla oparcia głowy patrz rysunki 6

6 Ściśnij dźwignię regulacji oparcia głowy, pociągając jednocześnie w górę lub naciskając oparcie głowy, aż do zaskoczenia w jednej z 10 pozycji.

Uwagi dotyczące montażu

patrz rysunki 7 - 10

Instalacja za pomocą 3-punktowego pasa bezpieczeństwa

patrz rysunki 11 - 21

Jeśli pojazd jest wyposażony w mocowania ISOFIX, dolne ich kotwice mogą być widoczne w zagłęciu pomiędzy oparciem a siedzeniem pojazdu. Zobacz swoją instrukcją obsługi pojazdu w celu ustalenia ich dokładnej lokalizacji, identyfikacji kotwic oraz wymagania dotyczącego ich używania.

11 Zamontuj fotelik przodem do kierunku jazdy na siedzeniu pojazdu ustawionym przodem do kierunku jazdy za pomocą kotwic, zahacz złącza systemu LATCH o kotwice ISOFIX w pojeździe.

! Nigdy nie zaczepiaj 2 złączy systemu LATCH do jednej kotwicy ISOFIX w pojeździe, chyba że jest to dozwolone wyraźnie prez producenta pojazdu.

12 Zabezpiecz fotelik mocno dociskając go do dołu za pomocą kolana lub ręki, ciągnąc za paski regulacji.

13 Dla ułatwienia odczepiania złączy, przedłuż pasek do jego maksymalnej długości, naciskając przycisk regulacji.

! Złącza systemu LATCH mogą być przechowywane w chwili ich nieużywania we wskazanym na ilustracji miejscu w dolnej części fotelika.

! Pociągnij pas bezpieczeństwa pojazdu i przełoż przez szczelinę pasa, 17, a następnie zatrzaśnij pas. 17 -3

! Można również zainstalować poprzez użycie wyłącznie pasa 3 punktowego. (patrz rysunki 17 - 21)

! Przełoż pas na ramiona przez prowadnicę pasa na ramiona, pokazaną na 17-1

! NIE należy prowadzić pasa pojazdu nad podłokietnikami. Musi on przechodzić pod podłokietnikami. 17-2

! Podstawki podwyższającej nie można używać, jeśli sprzączka pasa bezpieczeństwa pojazdu (żeński koniec sprzączki) jest za długa, aby bezpiecznie zatrasnąć podstawkę podwyższającą. 17-4

! Po umieszczeniu dziecka w tej podstawce podwyższającej, należy właściwie założyć pas

bezpieczeństwa i upewnić się, że każdy pas biodrowy jest założony nisko, aby pewnie podtrzymował biodro. 17

! Aby zapewnić prawidłową wysokość oparcia głowy, dolna część oparcia głowy MUSI znajdować się równo z górną pozycją ramion dziecka, jak pokazano na 18, a pas na ramiona musi być ustawiony w zielonej strefie, jak pokazano na 19

! Umieść podstawkę podwyższającą, skierowaną do przodu na siedzeniu pojazdu, wyposażonego w pas biodrowy/ pas na ramiona.

! Upewnij się, część pasa bezpieczeństwa pojazdu przechodzi prosto przez pas naramienny, jak pokazano na 20

! Napnij pas bezpieczeństwa pojazdu pociągając pas naramienny, aż do usunięcia luzu pasa.

! Jeśli pas przechodzi przez szyję dziecka, głowę lub twarz, należy wyregulować wysokość oparcia głowy.

! Wszelkie pasy mocujące podstawkę podwyższającą do pojazdu, powinny być napięte i nie powinny być skręcone.

Użyj uchwytu na kubek

patrz rysunki 22

Demontaż tekstyliów

patrz rysunki 23

Odczep 2 pary przycisków i 6 par gumek w tylnej części tekstyliów, aby je usunąć. 23

Aby zamontować tekstylia wystarczy odwrócić powyższą sekwencję.

Pielęgnacja i konserwacja

Miękkie elementy i obicie wewnętrzne należy myć zimną wodą o temperaturze poniżej 30°C. Nie należy prasować miękkich elementów.

Nie należy wybielać lub czyścić chemicznie miękkich elementów.

Do mycia podstawki podwyższającej nie należy używać nierozcieńczonego neutralnego detergentu, benzyny lub innych rozpuszczalników organicznych. Mogą one spowodować uszkodzenie podstawki podwyższającej.

Nie należy skręcać z wielką siłą miękkich elementów i obicia wewnętrznego w celu wysuszenia. Może to spowodować zagniecenie miękkich elementów i obicia wewnętrznego.

Miękkie elementy i obicie wewnętrzne należy ręcznie wysuszyć w cieniu.

Podstawkę podwyższającą należy wyłąć z siedzenia pojazdu, gdy długo nie będzie używana. Podstawkę podwyższającą należy umieścić w chłodnym, suchym miejscu, bez dostępu dziecka.

Podczas czyszczenia nie należy manipulować przy sprzączkach uprzęży.
