INSTRUKCJA OBSŁUGI AFFIX GRACO

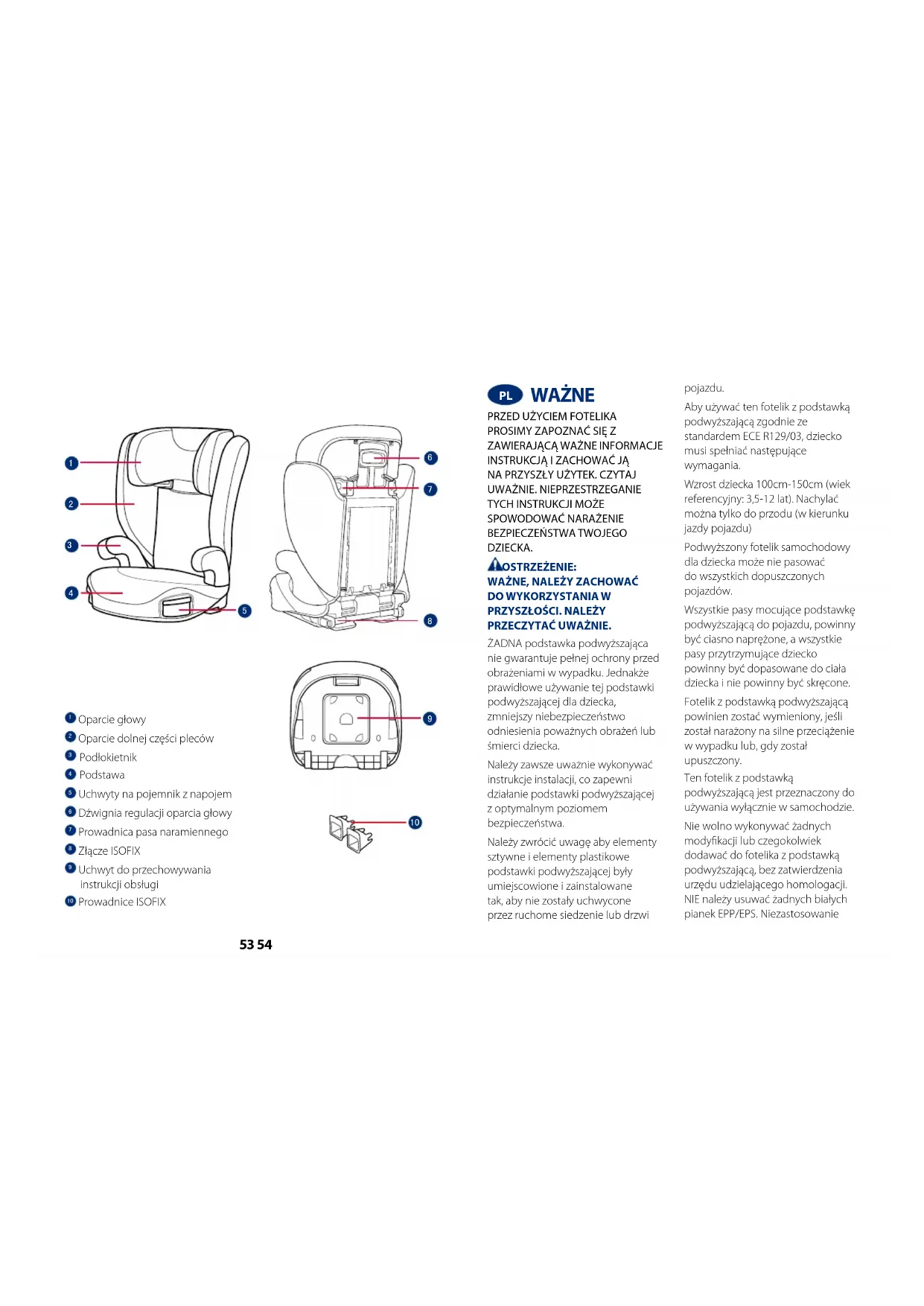

Polski – patrz strony

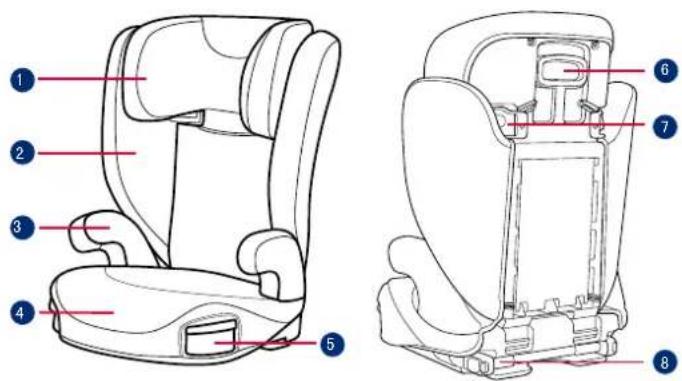

Oparcie dolnej części pleców

Dźwignia regulacji oparcia głowy

Prowadnica pasa naramiennego

Uchwyt do przechowywania instrukcji obsługi

UWAŻNIE. NIEPRZESTRZEGANIE

DZIECKA. OSTRZEŻENIE:

PRZECZYTAĆ UWAŻNIE. ŻADNA podstawka podwyższająca nie gwarantuje pełnej ochrony przed obrażeniami w wypadku. Jednakże prawidłowe używanie tej podstawki podwyższającej dla dziecka, zmniejszy niebezpieczeństwo odniesienia poważnych obrażeń lub śmierci dziecka. Należy zawsze uważnie wykonywać instrukcje instalacji, co zapewni działanie podstawki podwyższającej z optymalnym poziomem bezpieczeństwa. Należy zwrócić uwagę aby elementy sztywne i elementy plastikowe podstawki podwyższającej były umiejscowione i zainstalowane tak, aby nie zostały uchwycone przez ruchome siedzenie lub drzwi pojazdu. Aby używać ten fotelik z podstawką podwyższającą zgodnie ze standardem ECE R129/03, dziecko musi spełniać następujące wymagania. Wzrost dziecka 100cm-150cm (wiek referencyjny: 3,5-12 lat). Nachylać można tylko do przodu (w kierunku jazdy pojazdu) Podwyższony fotelik samochodowy dla dziecka może nie pasować do wszystkich dopuszczonych pojazdów. Wszystkie pasy mocujące podstawkę podwyższającą do pojazdu, powinny być ciasno naprężone, a wszystkie pasy przytrzymujące dziecko powinny być dopasowane do ciała dziecka i nie powinny być skręcone. Fotelik z podstawką podwyższającą powinien zostać wymieniony, jeśli został narażony na silne przeciążenie w wypadku lub, gdy został upuszczony. Ten fotelik z podstawką podwyższającą jest przeznaczony do używania wyłącznie w samochodzie. Nie wolno wykonywać żadnych modykacji lub czegokolwiek dodawać do fotelika z podstawką podwyższającą, bez zatwierdzenia urzędu udzielającego homologacji. NIE należy usuwać żadnych białych pianek EPP/EPS. Niezastosowanie55 56 się do tego polecenia, może spowodować poważne problemy dotyczące bezpieczeństwa. NIE należy używać fotelika, jeśli jego powierzchnie zostały zbyt silnie nagrzane promieniami słońca. Nigdy nie należy pozostawiać dziecka bez opieki w foteliku z podstawką podwyższającą lub w pojeździe, nawet na kilka minut. Wszelki bagaż lub inne przedmioty, które mogą spowodować obrażenia ciała w razie kolizji powinny być prawidłowo zabezpieczone. Nie należy używać tej podstawki podwyższającej bez miękkich wkładek. Miękkich wkładek nie należy zastępować innymi niż zalecane przez producenta, ponieważ stanowią one integralny element skuteczności działania podstawki podwyższającej. Zawsze należy zapiąć dziecko w podstawce podwyższającej, nawet na krótkich trasach, ponieważ wówczas zdarza się większość wypadków. NIE należy pozostawiać w pojeździe tej podstawki podwyższającej lub innych obiektów niezamocowanych pasami lub niezabezpieczonych. Fotelik z podstawką podwyższającą należy wyjąć z samochodu, jeśli nie jest często używany i umieścić go w suchym, zabezpieczonym przed słońcem miejscu. Zaleca się, aby nie wykorzystywać używanego fotelika z podstawką podwyższającą o nieznanej historii. Może on mieć niewidoczne uszkodzenia konstrukcji lub defekty spowodowane nieprawidłowym używaniem/przechowywaniem. NIE należy używać żadnych innych punktów styku przenoszenia obciążenia, niż opisane w instrukcjach i oznaczone na podstawce podwyższającej. NIE należy instalować tej podstawki podwyższającej w następujących warunkach:

1. Siedzenia pojazdu skierowane w

bok lub do tyłu, w odniesieniu do kierunku ruchu pojazdu.

2. Siedzenia pojazdu przesuwane

podczas montażu. W sprawach dotyczących naprawy i wymiany części należy się skontaktować ze sprzedawcą. Aby uniknąć poparzeń, nigdy nie należy umieszczać gorących płynów w uchwytach na pojemnik z napojem podstawki podwyższającej. Informacje o produkcie

1. To jest system podwyższonego

fotelika samochodowego z podstawką podwyższającą i-Size. Posiada on aprobatę zgodności z regulacją UN Nr 129, do używania w głównie w "pozycjach siedzenia i-Size", według wskazania producentów pojazdów w podręczniku użytkownika pojazdu.

2. W przypadku wątpliwości, należy

się skontaktować z producentem podwyższonego fotelika samochodowego dla dzieci lub ze sprzedawcą. Produkt Fotelik z podstawką podwyższającą Materiały Tworzywa sztuczne, metal, tkaniny Nr patentu Patent zgłoszony Odpowiedni dla Dziecka o wzroście 100cm-150cm (Wiek referencyjny 3,5-12 lat). Instalacja Skierowany do przodu (w kierunku ruchu pojazdu) Montaż podstawki podwyższającej Patrz rysunki

Najpierw ściśnij dźwignię regulacji oparcia głowy, a następnie wsuń dolne oparcie pleców pod materiałową osłonę, aby je ze sobą połączyć. ! CSPRAWDŹ pociągając, czy te dwa elementy są razem dobrze połączone.

Aby przymocować oparcie dolnej części pleców do podstawy, zaczep oparcie dolnej części pleców na zawiasie drążka fotelika w podstawie.

Obracaj oparcie dolnej części pleców, trzymając siedzisko podstawki podwyższającej, aż do jego zatrzaśnięcia w pozycji pionowej. Regulacja wysokości - dla oparcia głowy Patrz rysunki

Ściśnij dźwignię regulacji oparcia głowy, jednocześnie pociągając oparcie głowy w górę lub w dół, aż do jego zatrzaśnięcia w jednej z 10 pozycji. Uwagi dotyczące montażu Patrz rysunki

Instalacja z użyciem systemu ISOFIX i pasa 3-punktowego lub z użyciem wyłącznie pasa 3-punktowego Patrz rysunki

Dopasuj prowadnice ISOFIX do punktów kotwienia ISOFIX. Prowadnice ISOFIX mogą zabezpieczyć powierzchnie siedzenia pojazdu przed wytarciem. Mogą one także prowadzić złącza ISOFIX.

Naciśnij przycisk regulacji ISOFIX, aby wyciągnąć złącza ISOFIX.

Obróć złącza ISOFIX o 180 stopni, aż do ich skierowania w stronę prowadnic ISOFIX.

Dopasuj złącza ISOFIX do punktów kotwiących ISOFIX, a następnie zatrzaśnij obydwa złącza ISOFIX w punktach kotwiących ISOFIX. ! Upewnij się, że oba złącza ISOFIX są właściwie założone w ich punktach kotwienia ISOFIX. Kolory wskaźników na obydwóch złączach ISOFIX powinny być całkowicie zielone. ! Sprawdź, czy podstawka podwyższająca jest bezpiecznie zamontowana, pociągając za obydwa złącza ISOFIX.

Naciśnij przycisk regulacji ISOFIX, aby schować oparcie siedzenia do wymaganej pozycji. W celu zdjęcia podstawki podwyższającej:

Naciśnij najpierw drugi przycisk blokady, a następnie przycisk na złączach ISOFIX, przed zdjęciem podstawki podwyższającej z siedzenia pojazdu.

Obróć złącza ISOFIX o 180 stopni, a następnie naciśnij przycisk regulacji ISOFIX w celu złożenia złączy ISOFIX. ! Pociągnij pas bezpieczeństwa pojazdu i przełóż przez szczelinę pasa

, a następnie zatrzaśnij pas.

! Można również zainstalować poprzez użycie wyłącznie pasa 3 punktowego.

! Przełóż pas naramienny przez prowadnicę pasa naramiennego pokazaną na

! NIE należy prowadzić pasa pojazdu nad podłokietnikami. Musi on przechodzić pod podłokietnikami.

! Podstawki podwyższającej nie można używać, jeśli sprzączka pasa bezpieczeństwa pojazdu (żeński koniec sprzączki) jest za długa, aby bezpiecznie zatrzasnąć podstawkę podwyższającą.

! Po umieszczeniu dziecka w tej podstawce podwyższającej należy prawidłowo zapiąć pas bezpieczeństwa i upewnić się, że wszystkie pasy biodrowe są zapięte nisko, aby biodra były zapięte mocno.

! Aby zapewnić uzyskanie prawidłowej wysokości zagłówka, dolna część zagłówka MUSI znajdować się na wysokości górnej części barków dziecka, jak pokazano na rysunku

, a pas barkowy musi znajdować się w zielonej stree, jak pokazano na rysunku

! Umieść podstawkę podwyższającą, skierowaną do przodu na siedzeniu pojazdu, wyposażonego w pas biodrowy/ pas na ramiona. ! Upewnij się, że część naramienna pasa pojazdu przechodzi prosto przez prowadnicę pasa naramiennego, jak pokazano na rysunku

! Napnij pas bezpieczeństwa pojazdu pociągając pas naramienny, aż do usunięcia luzu pasa. ! Jeśli pas przechodzi przez szyję dziecka, głowę lub twarz, należy wyregulować wysokość oparcia głowy. ! Wszelkie pasy mocujące podstawkę podwyższającą do pojazdu, powinny być napięte i nie powinny być skręcone. Używanie uchwytów na pojemnik z napojem Patrz rysunki

Odłączanie miękkich elementów Patrz rysunki

Otwórz przyciski i taśmy elastyczne z tyłu miękkich wkładek, aby je wyjąć. Aby ponownie dopasować wkładkę siedzenia, należy wykonać podane powyżej czynności w odwrotnej kolejności. Pielęgnacja i konserwacja Pokrowiec siedzenia i obicie wewnętrzne należy myć zimną wodą o temperaturze poniżej 30°C.59 60 Nie należy prasować miękkich elementów. Nie należy wybielać lub czyścić chemicznie miękkich elementów. Nie należy używać do mycia fotelika samochodowego dla dziecka nierozcieńczonych detergentów, benzyny lub innych rozpuszczalników organicznych. Mogą one spowodować uszkodzenie fotelika samochodowego dla dziecka. Nie wykręcać pokrowca siedzenia oraz obicia wewnętrznego w celu wysuszenia. Może to spowodować zagniecenia na pokrowcu siedzenia i na obiciu wewnętrznym. Pokrowiec siedzenia i obicie wewnętrzne należy ręcznie wysuszyć w cieniu. Dziecięcy fotelik samochodowy należy wymontować z pojazdu, jeżeli nie jest on używany przez dłuższy czas. Fotelik samochodowy należy umieścić w chłodnym, suchym miejscu, bez dostępu dziecka. Nie manipulować przy połączeniach uprzęży w czasie czyszczenia. gracobaby.eu www.gracobaby.pl
