KÄYTTÖOHJE AFFIX GRACO

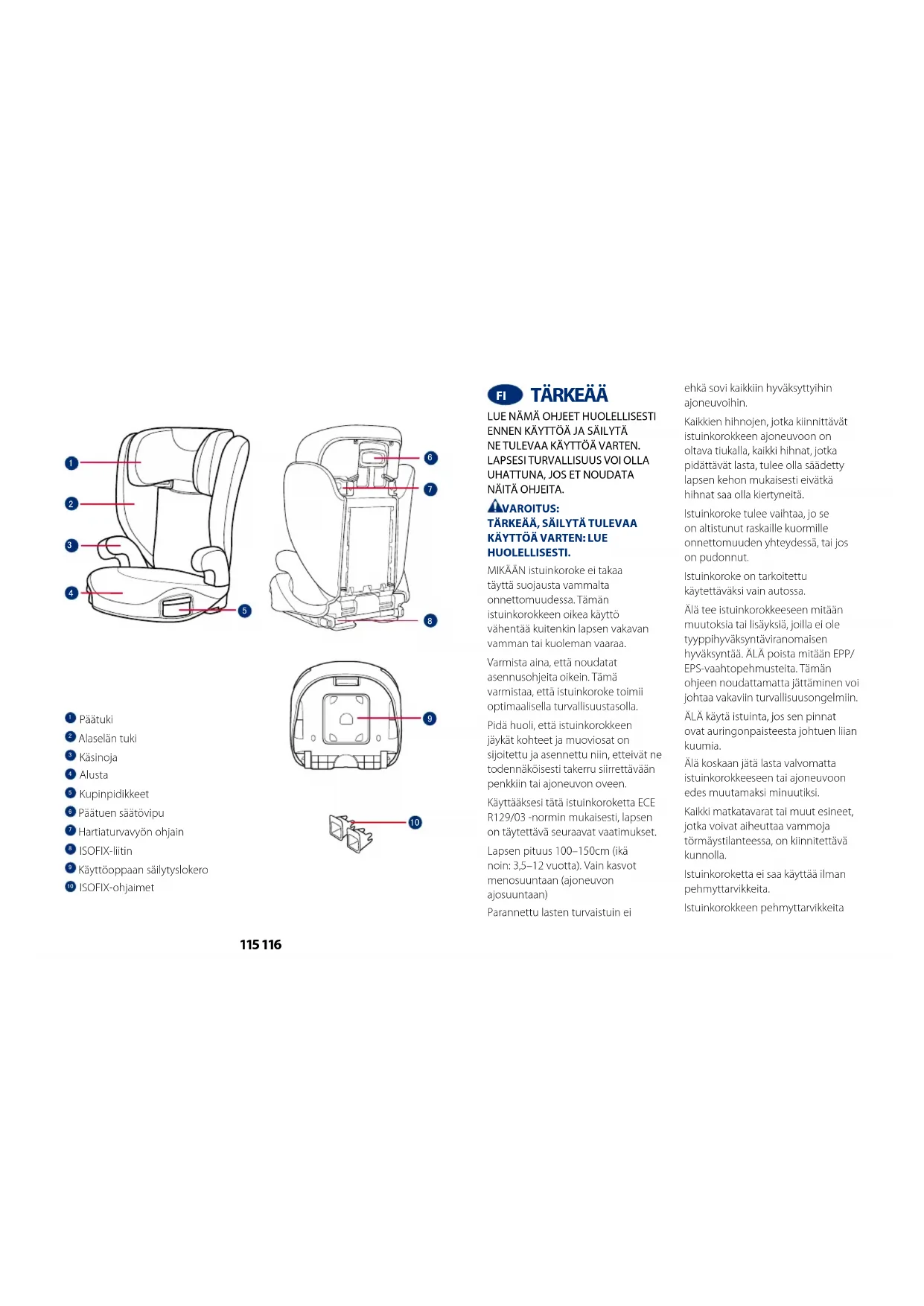

Omistajan käsikirja Osaluettelo Klinnitysohjain

HU

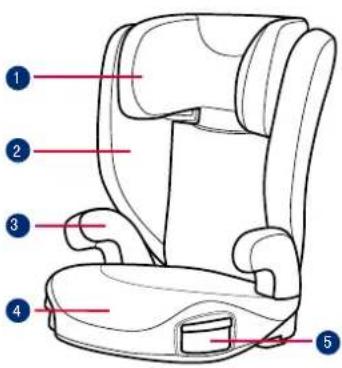

Päätuki
2 Alaselän tuki
3 Käsinoja
4 Alusta
5 Kupinpidikkeet
6 Päätuen säätövipu
7 Hartiaturvavyön ohjain
8 ISOFIX-liitin
9 Käyttöoppaan säilytyslokero
10 ISOFIX-ohjaimet

MIKÄÄN istuinkoroke ei takaa täyttä suojausta vammalta onnettomuudessa. Tämän istuinkorokkeen oikea käyttö vähentää kuitenkin lapsen vakavan vamman tai kuoleman vaaraa.

Varmista aïna, että noudatat asennusohjeita oikein. Tämä varmistaa, että istuinkoroke toimii optimaalisella turvallisuustasolla.

Pidä huoli, että istuinkorokkeen jäykät kohteet ja muoviosat on sijoitettu ja asennettu nilin, ettelvät ne todennäköisesti takerru silirrettävään penkkiin tai ajoneuvon oveen.

Käyttääksesi tätä istuinkoroketta ECE R129/03 -normin mukaisesti, lapsen on täytettävä seuraavat vaatimukset.

Lapsen pituus 100–150cm (ikä noin: 3,5–12 vuotta). Vain kasvot menosuuntaan (ajoneuvon ajosuuntaan)

Parannettu lasten turvaistuin ei

ehkä sovi kaikkiin hyväksyttyihin ajoneuvoihin.

Kaikkien hihnojen, jotka kiinnittävät istuinkorokkeen ajoneuvoon on oltava tiukalla, kaikki hihnat, jotka pidättävät lasta, tulee olla säädetty lapsen kehon mukaisesti eivätkä hihnat saa olla kiertyneitä.

Istuinkoroke tulee vaihtaa, jo se on altistunut raskaille kuormille onnettomuuden yhteydessä, tai jos on pudonnut.

Istuinkoroke on tarkoitettu käytettäväksi vain autossa.

Älä tee istuinkorokkeeseen mitään muutoksia tai lisäyksiä, joilla ei ole tyyppihyväksyntäviranomaisen hyväksyntää. ÄLÄ poista mitään EPP/EPS-vaahtopehmusteita. Tämän ohjeen noudattamatta jättäminen voi johtaa vakaviin turvallisuusongelmiin.

ÄLÄ käytä istuinta, jos sen pinnat ovat auringonpaisteesta johtuen liian kuumia.

Älä koskaan jätä lasta valvomatta istuinkorokkeeseen tai ajoneuvoon edes muutamaksi minuutiksi.

Kaikki matkatavarat tai muut esineet, jotka volivat aiheuttaa vammoja törmäystilanteessa, on kiinnitettävä kunnolla.

Istuinkoroketta ei saa käyttää ilman pehmyttarvikkeita.

Istuinkorokkeen pehmyttarvikkeita

ei saa vaihtaa muihin kuin valmistajan suosittelemiin, koska pehmyttarvikkeet muodostavat kiinteän osan turvajärjestelmän suorituskyvvystä.

Kiinnitä lapsi aina istuinkorokkeeseen lyhyilläkin matkoilla, koska juuri tällöin useimmat onnettomuudet tapahtuvat.

ÄLÄ jätä tätä istuinkoroketta tai muita kohteita ilman turvavyötä tai kiinnitystä ajoneuvoon. Irrota istuinkoroke autosta, jos sitä ei käytetä säännöllisesti ja säilytä sitä auringolta suojatussa paikassa.

Ei ole suositeltavaa käyttää käytettyä istuinkoroketta, jonka käyttöhistoriaa ei tunneta. Siinä voi olla väärästä käytöstä/säilytyksestä johtuvia näkymättömiä rakenteellisia vahinkoja tai vikoja.

ÄLÄ käytä muita kuormituspisteitä, kuin on kuvattu ohjeissa ja merkitty istuinkorokkeeseen.

ÄLÄ asenna tätä istuinkoroketta seuraavissa olosuhteissa:

1. Ajoneuvon istuimille, jotka ovat sivuttain tai taaksepäin ajoneuvon ajosuuntaan nähden.

2. Ajoneuvon istuimille, jotka ovat epävakaita asennuksen aikana.

Ota yhteyttä jälleenmyyjään ongelmissa, jotka liittyvät kunnossapitoon, korjaukseen ja osien vaihtoon.

Palovammojen välttämiseksi, älä koskaan aseta kuumia juomia istuinkorokkeen kupinpidikkeeseen.

Tuotetiedot

1. Tämä on i-Size-parannetun lapsen turvaistuimen istuinkoroke. Se on hyväksytty Hydistyneiden Kanskuntien säädöksen nro 129 mukaisesti käytettäväksi ensisijaisesti "i-Size-istuinpaikoissa", kuten ajoneuvojen valmistajien ajoneuvon käyttöoppaissa on ilmoitettu.

2. Jollet ole varma, ota yhteyttä parannetun lasten turvaistuinjärjestelmän valmistajaan tai jälleenmyyjään.

Tuote Istuinkoroke

Materiaalit Muovit, metalli, kankaat

Patenttinumero Patentteja vireillä

Sopivuus Lapsen pituus 100–150 cm (Ikä 3,5–12 vuotta).

Asennus Kasvot menosuuntaan (ajoneuvon ajosuuntaan)

Istuinkorokeko- koonpano

Katso kuvat 1 - 3

1 Purista ensin päätuen säätövipua ja liu'uta sitten alaselkätuki kangaskannen alle liittääksesi ne yhteen.

! CVARMISTA, että kaksi kappaletta ovat napsahtaneet kiinni toisiinsa vetämällä niitä.

2 Kiinnittääksesi alaselkätuen alustaan, kiinnitä alaselkätuki koukulla istuintangon saranan yli alustassa.

3 Kierrä alaselkätukea ylös pitäen kiinni istuinkorokkeesta, kunnes se naksahtaa pystyasentoon.

Korkeuden säätö – Päätuki

Katso kuvat 4

4 Purista päätuen säätövipua samalla, kun vedät päätukea ylös tai alas, kunnes se napsahtaa yhteen 10 asennosta.

Asennuksessa huomioitavaa

Katso kuvat 5 - 8

Asennus käyttämällä ISOFIX-järjestelmää ja

3-pisteturvavyötä tai käyttämällä vain

3-pisteturvavyötä

Katso kuvat 9 - 23

9 Kiinnitä ISOFIX-ohjaimet ISOFIX-kiinnityspisteisilin. ISOFIX- ohjaimet suojaavat ajoneuvon istuimen pintaa repeämisiltä. Ne myös ohjaavat ISOFIX-liittimlä.

10 Paina ISOFIX-säätöpainiketta vetääksesi ulos ISOFIX-liittimet.

11 Kierrä ISOFIX-liittimiä 180 astetta, kunnes ne osoittavat ISOFIX-ohjainten suuntaan.

12 Kohdista ISOFIX-liittimet ISOFIX-kiinnityspisteiden kanssa ja napsauta sitten molemmat ISOFIX-liittimet ISOFIX-kiinnityspisteisiin.

! Varmista, että molemmat ISOFIX-littimet on kiinnitetty tiukasti niiden ISOFIX-kiinnityspisteisiin. Molempien ISOFIX-liittimien ilmaisinten tulisi olla kokonaan vihreitä.

! Varmista, että istuinkoroke on asennettu pitävästi vetämällä molemmista ISOFIX-liittimistä.

13 Paina ISOFIX-säätöpainiketta säätääksesi istuimen selkänojaan haluttuan asentoon.

Istuinkorokkeen irrottaminen:

14 Paina ensin toissijäista lukituspainiketta ja sen jälkeen -painiketta ISOFIX-kiinnikkeissä ennen istuinkorokkeen irrottamista ajoneuvon istuimesta.

15 Kierrä ISOFIX-liittimiä 180 astetta, paina sitten ISOFIX-säätöpainiketta taittaaksesi ISOFIX-liittimet.

! Vedä ajoneuvon turvavyötä, vie se vyöreitin läpi 18 ja kiinnitä se solkeen. 18 -3

! Sen voi asentaa myös käyttämällä pelkästään 3-pisteturvavyötä. 18 - 22

! Sijoita hartiaturvavyö hartiaturvavyön ohjaimen läpi, kuten kuvassa 18 -1

! ÄLÄ sijoita ajoneuvon turvavyötä käsinojien päälle. Niiden on kuljettava käsinojien alta. 18 -2

! Istuinkoroketta ei voi käyttää, jos ajoneuvon turvavyön solki (naaras-solkipää) on liian pitkä istuinkorokkeen pitävään ankkurointiin. 18-4

! Kun lapsi on asetettu tähän istuinkorokkeeseen, turvavyölä on käytettävä oikein ja varmistettava, että kaikkia sylihihnoja pidetään alhaalla niln, että lantio pysyy lujasti paikallaan. 18

! Jotta varmistetaan, että oikea päätuen korkeus on saavutettu, päätuen alareunan ON oltava samalla tasolla kuin lapsen hartioiden yläosa, kuten kuvassa

19 ja hartiavyön on oltava vihreänä alueella, kuten kuvassa 20

! Aseta istuinkoroke lujasti vasten ajoneuvon syli/hartiavyöllä varustetun eteenpäin suunnatun istuimen selkää.

! Vamista, että ajoneuvon turvavyön hartiavyöosa menee hartiavyön ohjaimen läpi, kuten kuvassa 21

! Kiristä ajoneuvon turvavyö vetämällä hartiahihnaa, kunnes kaikki löysä on poistettu.

! Jos vyö laskeutuu lapsen niskan, pään tai kasvojen päälle, säädä päätuen korkeus uudelleen.

! Kaikkien hihnojen, jotka kiinnittävät istuinkorokkeen ajoneuvoon, tulee olla tiukalla elvätkä ne saa olla kiertyneitä.

Käytä kupinpidikkeitä

Katso kuvat 23

Irrota pehmyttarvikkeet

Katso kuvat 24

Avaa painikeet ja joustavat kiinnikkeet pehmyttarvikkeiden takana irrottaaksesi sen.

Kiinnittääksesi istuintyynyn takaisin paikalleen, suorita yllä kuvatut toimenpiteet käänteisessä järjestyksessä.

Hoito ja kunnossapito

Pese istuinsuojus ja sisäpehmuste alle 30 °C-asteisella kylmällä vedellä.

Älä silitä pehmusteita.

Älä valkaise tai kuivapese pehmyttarvikkeita.

Älä käytä laimentamatonta pesuainetta, bensiiniä tai muita orgaanisia liuottimia lapsen turvaistuimen pesemiseen. Se voi vahingoittaa lasten turvaistuinta.

Älä kierrä istuimen päällystä ja sisäpehmusteita niiden kuivaamiseksi. Istuimen päällykseen ja sisäpehmustelsiin voi jäädä ryppyjä. Ripusta istuimen päällys ja sisäpehmusteet varjoon kuivumaan.

Irrota lapsen turvajärjestelmä ajoneuvon penkistä, jos sitä ei käytetä pitkään aikaan. Säilytä lasten

turvaistuinta viileässä, kuivassa paikassa, johon lapsilla ei ole pääsyä. Älä peukaloi valjaiden liittimiä puhdistuksen aikana.
