NÁVOD K OBSLUZE AFFIX GRACO

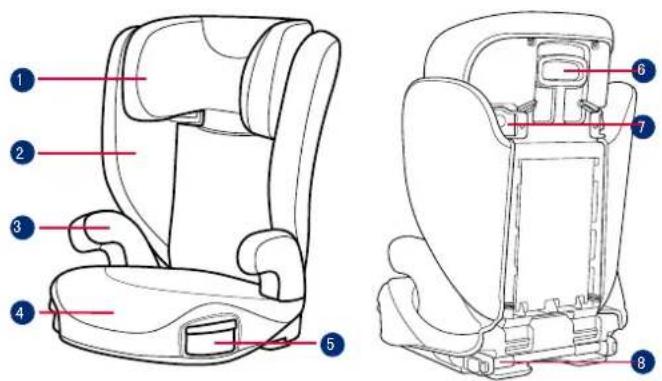

Návod k použltí Seznam dílů Pokyny pro upevnění

SK

Podhlavník
2 Dolní opěra zad
3 Opěrka ruky
4 Základna
Držáky na nápoje
6 Páčka nastavení opěrky hlavy
7 Otvor pro ramenní pás
8 Konektor ISOFIX
9 Přihrádka na návod
10 Vodítka ISOFIX

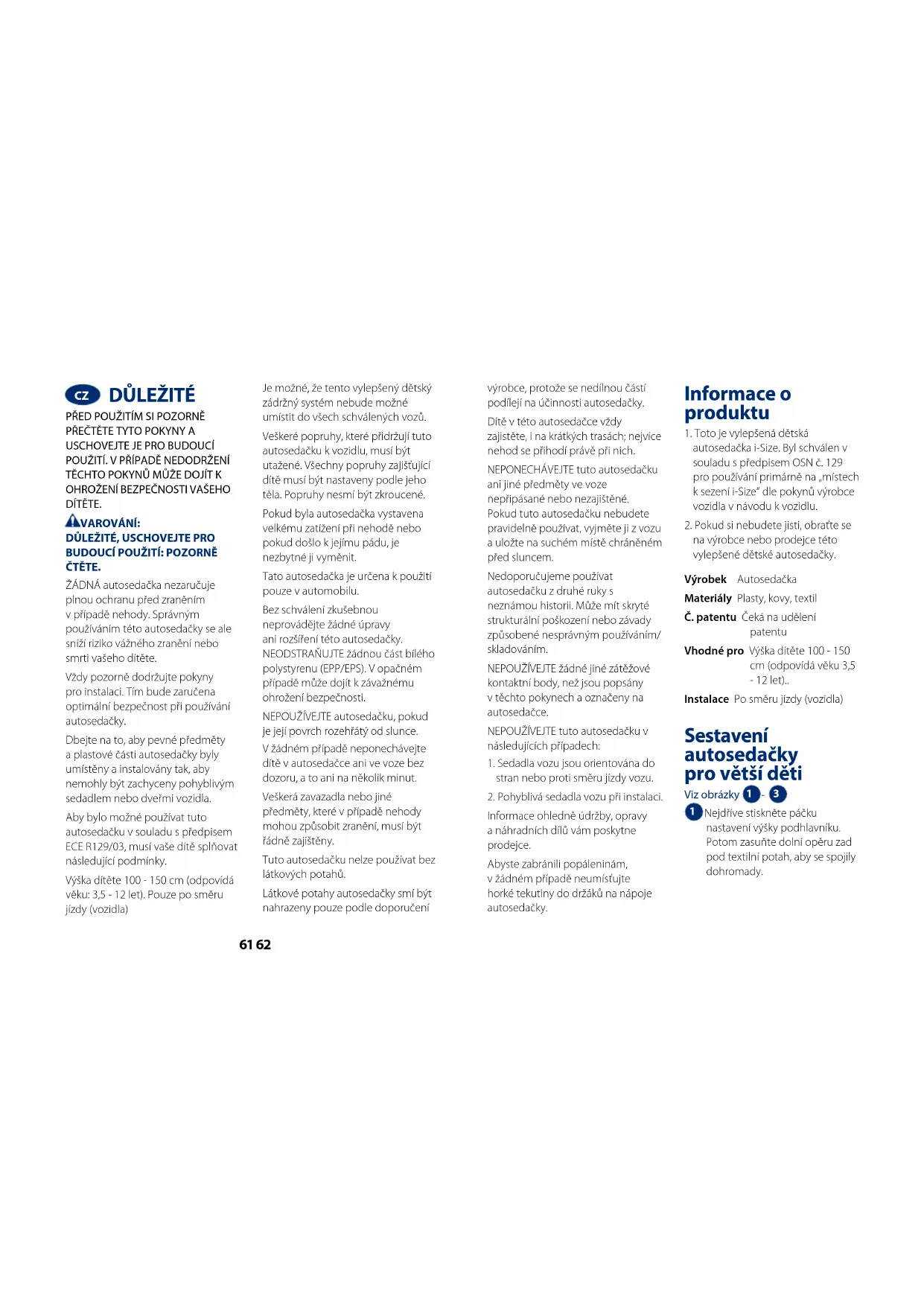

ŽÁDNÁ autosedačka nezaručuje plnou ochranu před zraněním v případě nehody. Správným používáním této autosedačky se ale sníží riziko vážného zranění nebo smrti vašeho dítěte.

Vždy pozorně dodržujte pokyny pro instalaci. Tím bude zaručena optimální bezpečnost při používání autosedačky.

Dbejte na to, aby pevné předměty a plastové části autosedačky byly umístěny a instalovány tak, aby nemohly být zachyceny pohyblivým sedadlem nebo dveřmi vozidla.

Aby bylo možné používat tuto autosedačku v souladu s předpisem ECE R129/03, musí vaše dítě splňovat následující podmínky.

Výška dítěte 100 - 150 cm (odpovídá věku: 3,5 - 12 let). Pouze po směru jízdy (vozidla)

Je možné, že tento vylepšený dětský zádržný systém nebude možné umístit do všech schválených vozů.

Veškeré popruhy, které přidržují tuto autosedačku k vozidlu, musí být utažené. Všechny popruhy zajištující dítě musí být nastaveny podle jeho těla. Popruhy nesmí být zkroucené.

Pokud byla autosedačka vystavena velkému zatížení při nehodě nebo pokud došlo k jejímu pádu, je nezbytné ji vyměnit.

Tato autosedačka je určena k použití pouze v automobilu.

Bez schválení zkušebnou neprovádějte žádné úpravy ani rozšíření této autosedačky. NEODSTRAŇUJTE žádnou část bílého polystyrenu (EPP/EPS). V opačném případě může dojít k závažnému ohrožení bezpečnosti.

NEPOUŽÍVEJTE autosedačku, pokud je její povrch rozehřátý od slunce.

V žádném případě neponechávejte dítě v autosedačce ani ve voze bez dozoru, a to ani na několik minut.

Veškerá zavazadla nebo jiné předměty, které v případě nehody mohou způsobít zranění, musí být řádně zajištěny.

Tuto autosedačku nelze používat bez látkových potahů.

Látkové potahy autosedačky smí být nahrazeny pouze podle doporučení

výrobce, protože se nedílnou částí podílejí na účinnosti autosedačky.

Dítě v této autosedačce vždy zajistěte, i na krátkých trasách; nejvíce nehod se přihodí právě při nich.

NEPONECHÁVEJTE tuto autosedačku ani jiné předměty ve voze nepřipásané nebo nezajištěné.

Pokud tuto autosedačku nebudete pravidelně používat, vyjměte ji z vozu a uložte na suchém místě chráněném před sluncem.

Nedoporučujeme používat autosedačku z druhé ruky s neznámou historii. Může mít skryté strukturální poškození nebo závady způsobené nesprávným používáním/ skladováním.

NEPOUŽÍVEJTE žádné jiné zátěžové kontaktní body, než jsou popsány v těchto pokynech a označeny na autosedačce.

NEPOUŽÍVEJTE tuto autosedačku v následujících případech:

1. Sedadla vozu jsou orientována do stran nebo proti směru jízdy vozu.

2. Pohyblivá sedadla vozu při instalaci. Informace ohledně údržby, opravy a náhradních dílů vám poskytne prodejce.

Abyste zabránili popáleninám, v žádném případě neumístujte horké tekutiny do držáků na nápoje autosedačky.

Informace o produktu

1. Toto je vylepšená dětská autosedačka i-Size. Byl schválen v souladu s předpisem OSN č. 129 pro používání primárné na „místech k sezení i-Size“ dle pokynů výrobce vozidla v návodu k vozidlu.

2. Pokud si nebudete jisti, obratte se na výrobce nebo prodejce této vylepšené dětské autosedačky.

Výrobek Autosedačka

Materiály Plasty, kovy, textil

Č. patentu Čeká na udělení patentu

Vhodné pro Výška dítěte 100 - 150 cm (odpovídá věku 3,5 - 12 let)..

Instalace Po směru jízdy (vozidla)

Sestavení autosedačky pro větší děti

Viz obrázky 1 - 3

1 Nejdříve stiskněte páčku nastavení výšky podhlavníku. Potom zasuňte dolní opěru zad pod textilní potah, aby se spojily dohromady.

! Zatažením za oba kusy SE PŘESVĚDČTE, že jsou bezpečně spojené.

2 Chcete-li připevnit dolní opěru zad k základně, zahákněte ji do osy závěsu sedačky na základně.
3 Otočte dolní opěru zad a zároveň přidržujte autosedačku pro větší děti, dokud nezacvakne ve vzpřímené poloze.

Nastavení výšky – pro opěrku hlavy

Viz obrázky 4

4 Stiskněte páčku pro nastavení výšky a zároveň ji zatlačte dolů, nebo vytáhněte nahoru, dokud nezapadne do jedné z 10 pozic.

Dbejte pri instalaci

Viz obrázky 5 - 8

Instalace s použitím systému ISOFIX a 3bodového pásu nebo pouze s použitím 3bodového pásu

Viz obrázky 9 - 23

9 Nasadte vodítka ISOFIX na

kotvíci body ISOFIX. Vodítka ISOFIX chrání potah sedadel před potrháním. Rovněž mohou vést konektory ISOFIX.

10 Stiskněte tlačítko nastavení ISOFIX a vysuňte konektory ISOFIX.

11 Otočte konektory ISOFIX o 180 stupňů tak, aby byly zorientovány ve směru vodítek ISOFIX.

12 Zorientujte konektory ISOFIX s kotvicími body ISOFIX a potom zacvakněte oba konektory ISOFIX do kotvicích bodů ISOFIX.

! Ujistěte se, že jsou oba konektory ISOFIX pevně uchyceny k příslušným kotvícim bodům ISOFIX. Při správném uchycení musí být indikátory na obou konektorech ISOFIX zcela zelené.

! Zatažením za oba konektory ISOFIX zkontrolujte, zda je autosedačka řádně nainstalována.

13 Stiskněte stavěcí tlačitko ISOFIX a vysuňte opěrák autosedačky do požadované pozice.

Pokyny pro vyjmutí autosedačky:

14 Nejdříve stisknete tlačitko sekundárního zámku a potom tlačitko na konektorech ISOFIX. Potom sejměte autosedačku ze sedadla vozu.

15 Otočte konektory ISOFIX o 180 stupňů a potom stiskněte tlačitko nastavení ISOFIX, aby se konektory ISOFIX sklopily.

! Vytáhněte bezpečnostní pás vozu a vedte jej dráhou pásu 18 a potom jej zapněte. 18 -3

! Lze rovněž nainstalovat pouze s použitím 3bodového bezpečnostního pásu. 18 - 22

! Provlečte ramenní pás otvorem, viz obrázek 18 -1

! NEPOKLÁDEJTE bezpečnostní pás vozidla přes opěrky rukou. Musí být umístěn pod nimi. 18 -2

! Autosedačku nelze použit, pokud je přezka bezpečnostního pásu vozidla (samičí část svorky) přiliš dlouhá, což znemožňuje bezpečné připoutání autosedačky. 18 -4

! Po umístění dítěte do této autosedačky pro větší děti musí být správně použit bezpečnostní pás. Bederní popruh musí být veden dole a pánev musí být pevně zajištěna. 18

! Aby byla zajištěna správná výška opěrky hlavy, MUSÍ být dolní část opěrky hlavy v rovině s horní stranou ramen dítěte podle obrázku 19 a ramenní pás musí být umistěn v zelené zóně podle obrázku 20

! Umístěte autosedačku pevně na sedadlo vozu po směru jízdy, které je vybaveno bederním/ramenním pásem.
! Ramenní část bezpečnostního pásu vozu musí procházet přímo vodícím otvorem ramenního pásu jako na obrázku v 21
! Zatažením za ramenní popruh utáhněte bezpečnostní pás vozu tak, aby neměl žádnou vůli.
! Pokud pás leži dítěti přes krk, hlavu nebo obličej, upravte výšku opěrky hlavy.
! Veškeré popruhy, které přidržují autosedačku k vozidlu, musí být utažené a nesmí být překroucené.

Používání držáků na nápoje

Viz obrázky 23

Sejmutí látkových částí

Viz obrázky 24

Rozepněte tlačítka a gumičky na zadní straně látkových částí a sejměte.

Při nasazování polstru sedačky postupujte podle výše uvedených kroků v opačném pořadí.

Péče a údržba

Potah sedačky a vnitřní polstrování perte ve studené vodě do 30°C.

Látkové části nežehlete.

Na látkové části nepoužívejte bělidlo ani je nečistěte za sucha.

K mytí této autosedačky nepoužívejte nezředěné čistící prostředky, benzín ani jiná organická rozpouštědla. Mohlo by dojit k poškození autosedačky.

Potah sedačky ani vnitřní polstrování neždímejte. Mohlo by to na potahu sedačky nebo na vnitřním polstrování zanechat záhyby.

Potah sedačky a vnitřní polstrování nechte vyschnout zavěšené ve stínu.

Pokud sedačku delší dobu nepoužíváte, vyjměte ji z vozidla. Dětskou autosedačku skladujte na chladném a suchém místě mimo dosah dětí.

Při čištění si nehrajte s konektory postroje.

gracobaby.eu

www.gracobaby.pl

Vždy dbajte na správne dodržiavanie pokynov na inštaláciu, zaistí sa tým, že účinok podsedáku bude na optimálnej úrovni bezpečnosti.

Materiály Plast, kov, textil

Patent č. Patentová prihláška sa prerokúva

14 Pred vybratím podsedáku zo sedadla vozidla najprv stlačte tlačidlo sekundárneho zámku a potom tlačidlo na prípojkách ISOFIX.

! Vytiahnite bezpečnostný pás vozidla a prevedte ho cez dráhu pásu 18, potom ho zapnite.

18 -3

! Po posadení dietáta na tento podsedák sa musí bezpečnostný

! Dotiahnite pás vozidla potiahnutím ramenného popruhu, kým sa neodstrání všetka vôla pásu.

Starostlivost' a údržba

Nežehlite mäkké textílie.

Mäkké textilie nebielte ani chemicky nečistite.
