MANUAL DE UTILIZARE AFFIX GRACO

Manualul utilizatorului Lista componentelor Ghid de montare

EL

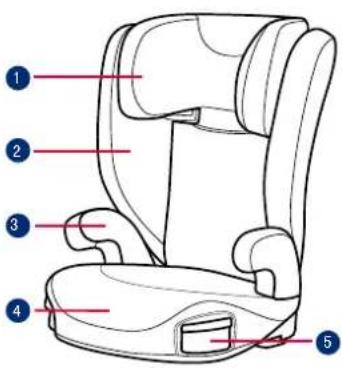

1 Suport pentru cap
2 Suport pentru coloana lombară
3 Cotieră
4 Bază
5 Suporturi pentru sticle
Manetă de reglare a suportului pentru cap
7 Ghidaj curea de umâr
3 Conector ISOFIX
9 Depozitare manual de instrucțiuni
10 Ghidaje ISOFIX

NICIUN scaun nu poate garantă protectția completă împotriva rănirii în caz de accident. Cu toate acestea, utilizarea corectă a acestui scaun înălțător va reduce riscul rănirii grave sau al decesului copilului.

Întotdeauna respectați instrucțiunile de instalare, acest lucru va asigura funcționarea la un nivel optim de siguranță.

Aveți grijă ca articolele rigide și componentele din plastic ale scaunului înălțător să fie amplasate și instalate astfel încât să nu poată fi prinse de un scaun mobil sau de o ușă a vehiculului.

Pentru a utiliza acest scaun înăljător în conformitate cu ECE R129/03, copilul trebuie să îndeplinească următoarele cerințe.

Înălțimea copilului între 100cm

-150cm (vårsta: 3,5-12 ani). Doar

orientat spre înainte (în directia de deplasare a vehiculului)

Este posibil ca sistemul de siguranță pentru copii să nu se potrivească în toate vehiculele autorizate.

Orice curele folosite pentru fixarea sistemului de înălțare în vehicul trebuie să fie bine strânse, orice curele folosite pentru fixarea copilului trebuie să fie ajustate în funcție de corpul copilului și aceste curele nu trebuie să fie răsucite.

Scaunul înălțator trebuie înlocuit dacă a fost supus unor sarcini mari, în caz de accident sau dacă a fost abandonat.

Acest scaun înălțător este destinat utilizării exclusive în mașină.

Nu faceți modificări sau adăugări la scaunul înălțător fără aprobarea autorității de omologare de tip. NU scoateți spumele albe EPP/EPS. În caz contrar, pot apărea riscuri grave pentru siguranță.

NU folosiți scaunul dacă suprafetele sunt fierbinți de la lumina soarelui.

Nu lăsați niciodată copilul nesupravegheat în scaun sau vehicul, nici măcar câteva minute.

Orice bagaje sau alte obiecte care ar putea cauza răniri în cazul unui accident trebuie fixate corespunzător.

Scaunul înălțător nu trebuie utilizat fără componentele moi.

Componentele moi nu trebuie să fie înlocuite decât cu cele recomandate de producător, deoarece componentele moi sunt parte integrantă a performanței sistemului de fixare.

Fixați întotdeauna copilul în scaunul înălțător, chiar și în călătorii scurte, deoarece acesta este momentul în care au loc cele mai multe accidente.

NU läsați acest scaun înălțător sau alte elemente neprinse în centură sau neasigurate în vehicul. Scoateți scaunul înălțător din mașină dacă nu este folosit în mod obișnuit și păstrați-l într-un mediu uscat, protejat de soare.

Se recomandă să nu utilizați un scaun înălțător achiziționat la măna a doua, al cărui istoric nu este cunoscut. Poate avea daune sau defecte structurale invizibile din cauza utilizării/depozitării incorecte.

NU utilizați niciun punct de contact pentru suportul sarcinii decât cele descrise în instrucțiuni și marcate pe scaunul înălțător.

NU instalați acest scaun înălțător în următoarele condiții:

1. Scaunele vehiculului sunt orientate spre lateral sau spre spate, în raport cu directia de rulare a vehiculului.

2. Scaunele sunt mobile în timpul instalării.

Consultați distribuitorul pentru probleme legate de întreținere, reparații și înlocuirea pieselor.

Pentru a evita arsurile, nu puneți niciodată lichide fierbinti în suporturile pentru sticle.

Informații referitoare la produs

1. Acesta este scaun înălțător cu sistem de siguranță îmbunătăljit pentru copii i-Size. Este aprobat în conformitate cu Regulamentul ONU nr. 129, pentru utilizare în primul rând în „poziții de ședere i-Size” conform indicatjilor producătorilor de vehicule din manualul de utilizare a vehiculului.
2. În caz de nelămuriri, consultați fabricantul sau vânzătorul sistemului de siguranță îmbunătățit pentru copii.

Produs Scaun înălțător

Nr. brevet Brevet în așteptare

Potrivit pentru Copii de înălțime 100cm-150 cm (vârsta 3,5-12 ani).

Instalare Orientată înainte (în directția deplasării vehiculului)

Asamblarea scaunului înălțător

Consultați imaginile 1 - 3

1 Strångeți mai întăi maneta de reglare a suportului pentru cap și apoi glisați suportul inferior al spatelui sub husa de țesătură, pentru a le conecta împreună.

! CVERIFICATI pentru a vă asigura că sunt strânse bine cele două bucăți, trăgând de ele.

2 Pentru a atașa suportul pentru coloana lombară la bază, conectați suportul inferior peste balamaua barei de pe bază.

3 Rotiți suportul inferior din spate în sus în timp ce țineți scaunul, până când acesta face clic într-o poziție verticală.

Ajustarea înălțimii – pentru susținerea capului

Consultați imaginile 4

4 Trageji de maneta de reglare a suportului pentru cap în timp ce ridicati sau coborăți suportul, până când se fixează într-una dintre cele 10 poziții.

Preocupări legate de instalare

Consultați imaginile 5 - 8

Instalarea folosind sistemul ISOFIX și centura de siguranță în 3 puncte sau utilizând numai centura de siguranță în 3 puncte

Consultați imaginile 9 - 23

9 Montați ghidajele ISOFIX cu punctele de ancorare ISOFIX. Ghidajele ISOFIX pot proteja suprafața scaunului împotriva ruperii. Acestea pot ghida, de asemenea, conectorii ISOFIX.

10 Apăsați butonul de ajustare ISOFIX pentru a scoate conectorii ISOFIX.

11 Rotiți conectorii ISOFIX cu 180 de grade până când acestea sunt orientate în direcția ghidajelor ISOFIX.

12 Aliniați conectorii ISOFIX cu punctele de ancorare ISOFIX și apoi faceți clic pe ambii conectori ISOFIX în punctele de

ancorare ISOFIX.

! Asigurați-vă că ambii conectori ISOFIX sunt atașați în siguranță în punctele de ancorare ISOFIX. Culorile indicatorilor de pe din ambii conectori ISOFIX trebuie să fie complet verzi.

! Verificați pentru a vă asigura că scaunul înălțător este bine instalat, trăgând de ambii conectori ISOFIX.

13 Apăsați butonul de reglare ISOFIX pentru a retrage spătarul scaunului în poziția dorită.

Pentru a demonta scaunul înălțător:

14 Apăsați mai întăi butonul secundar de blocare și apoi butonul de pe conectorii ISOFIX înainte de a scoate scaunul înălțător de pe scaunul vehiculului.

15 Rotiți conectorii ISOFIX la 180 de grade, apoi apăsați butonul de ajustare ISOFIX pentru a plia conectorii ISOFIX.

! Trageți de centura de siguranță a vehiculului și treceti pe calea

centurii 18 și apoi conectați. 18 -3

! Se poate instala de asemenea folosind doar centura în 3 puncte. 18 - 22

! Pozitionați centura de umăr prin ghidajul centurii de umăr,

prezentat in 18 -1

! NU așezați centura de siguranță a vehiculului peste cotiere. Aceasta trebuie să treacă pe sub cotiere. 18 -2

! Scaunul înălțător nu poate fi utilizat dacă catarama centurii de siguranță a vehiculului (capătul cataramei mamă) este prea lungă pentru a ancora fix scaunul înălțător. 18-4

! După ce ați pus copilul în acest scaun înălțător, centura de siguranță a vehiculului trebuie utilizată corect și trebuie să vă asigurați că orice curele abdominale sunt așezate exclusiv în poziție foarte joasă, astfel încât zona bazinului să fie fixată ferm. 18

! Pentru înățimea corectă a tetierei, partea de jos a tetierei TREBUIE să fie la același nivel cu partea superioară a umerilor copilului, așa cum se arată în 19, iar centura de umăr trebuie pozijțională în zona verde, așa cum se arată în 20

! Asezați ferm un înălțător pe spatele unui scaun orientat spre direcția de mers, echipat cu o centură de picioare/umăr,

! Asigurați-vă că portiunea centurii de umăr a centurii vehiculului trece direct prin

ghidajul centurii de umăr, așa cum se arată în 21

! Strângeti centura vehiculului, trăgând centura de umăr până când este netedă.

! În cazul în care centura se aşază pe gâtul, capul sau fața copilului, reglați înălțimea tetierei.

! Centurile care fixează scaunul înălțător de vehicul trebuie să fie strânse și să nu fie răsucite.

Folosirea suporturilor pentru pahare

Consultați imaginile 23

Demontarea părților moi

Consultați imaginile 24

Deschideți elasticele și nasturii de pe spatele componentelor moi, pentru a le îndepărta.

Pentru a remonta perna scaunului, urmați pașii de mai sus în ordine inversă.

Îngrijire și întreținere

Spălați husa scaunului și câptușeala interioară cu apă rece, sub 30°C.

Nu călcați componentele moi.

Nu înălbiti sau nu curățați chimic componentele moi.

Nu utilizati detergenti nediluați, benzină sau alti solventi organici pentru a spăla sistemul de siguranță pentru copii. Aceasta poate cauza deteriorarea sistemului de siguranță pentru copii.

Nu stoarceți husa scaunului și căptușeala interioară pentru a le usca. Poate lăsa cute în husa scaunului și căptușeala interioară.

Lăsați husa scaunului și câptușeala interioară să se usuce în aer liber, la umbră.

Îndepăratați sistemul de siguranță pentru copii de pe scaunul vehiculului dacă nu il folosiți pentru o perioadă lungă de timp. Punetți sistemul de siguranță pentru copii într-un loc răcoros și uscat și unde copilul nu il poate accesa.

Nu manipulați conectorii cablajului în timpul curățării.
