KULLANIM KILAVUZU AFFIX GRACO

Kullanıcı El Kitabı Parça Listesi Bağlantı Kılavuzu

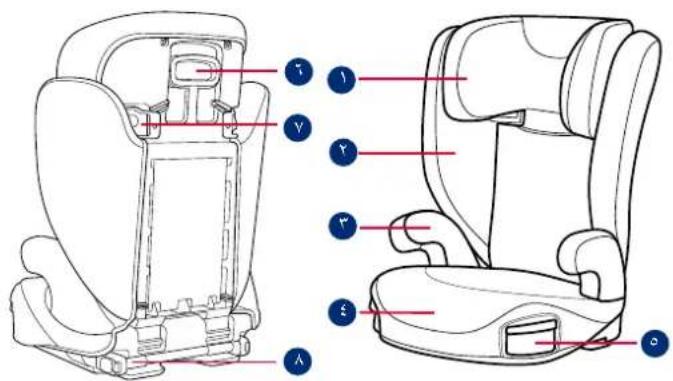

AR

1 Kafa Desteği
2 Alt Sirt Desteği
3 Kolçak
4 Taban
5 Bardak Tutucuları
6 Baş Desteği Ayar Kolu
7 Omuz Kemeri Kilavuzu
8 ISOFIX Bağlayıcı
9 Kullanım Kılavuzu Saklama Bölmesi
10 ISOFIX Kilavuzları

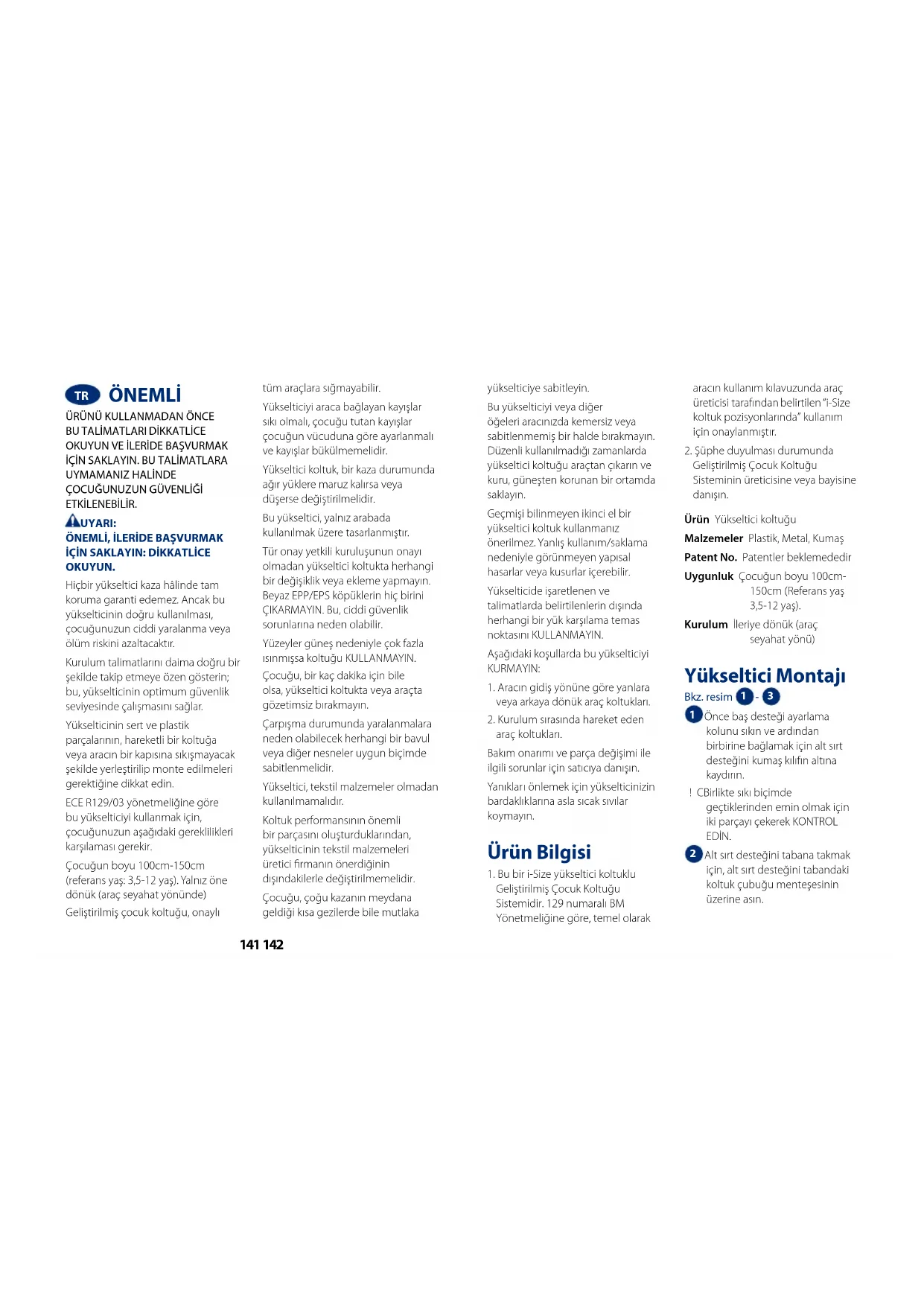

TR ÖNEMLİ

ÜRÜNÜ KULLANMADAN ÖNCE BU TALİMATLARI DİKKATLİCE OKUYUN VE İLERİDE BAŞVURMAK İÇİN SAKLAYIN. BU TALİMATLARA UYMAMANIZ HALİNDE ÇOCUĞUNUZUN GÜVENLİĞİ ETKİLENEBİLİR.

AUYARI:

ÖNEMLİ, İLERİDE BAŞVURMAK İÇİN SAKLAYIN: DİKKATLİCE OKUYUN.

Hiçbir yükseltici kaza hâlinde tam koruma garanti edemez. Ancak bu yükselticinin doğru kullanılması, çocuğunuzun ciddi yaralanma veya ölüm riskini azaltacaktır.

Kurulum talimatlarını daima doğru bir şekilde takip etmeye özen gösterin; bu, yükselticinin optimum güvenlik seviyesinde çalışmasını sağlar.

Yükselticinin sert ve plastik parçalarının, hareketli bir koltuğa veya aracın bir kapısına sıkışmayacak şekilde yerleştirilip monte edilmeleri gerektiğinine dikkat edin.

ECE R129/03 yönetmeliğine göre bu yükselticiyl kullanmak için, çocuğunuzun aşağıdaki gereklilikleri karşılaması gerekir.

Çocuğun boyu 100cm-150cm (referans yaş: 3,5-12 yaş). Yalnız öne dönük (araç seyahat yönünde)

Geliştirilmiş çocuk kötüğu, onaylı

tüm araçlara siğmayabilir.

Yükselticiyi araca bağlayan kayışlar sıkı olmalı, çocuğu tutan kayışlar çocuğun vüçuduna göre ayarlanmalı ve kayışlar bükülmemelidir.

Yükseltici koltuk, bir kaza durumunda ağır yüklere maruz kalırsa veya düşerse değiştirilmelidir.

Bu yükseltici, yalnız arabada kullanılmak üzere tasarlanmıştır.

Tür onay yetkili kuruluşunun onayı olmadan yükseltici koltukta herhangi bir değişiklik veya ekleme yapmayın. Beyaz EPP/EPS köpüklerin hiç birini ÇIKARMAYIN. Bu, ciddi güvenlik sorunlarına neden olabilir.

Yüzeyler güneş nedeniyle çok fazla isınmışsa koltuğu KULLANMAYIN.

Çocuğu, bir kaç dakika için bile olsa, yükseltici koltukta veya araçta gözetimsiz bırakmayın.

Çarpişma durumunda yaralanmalara neden olabilecek herhangi bir bavul veya diğer nesneler uygun biçimde sabitlenmelidir.

Yükseltici, tekstil malzemeler olmadan kullanılmamalıdır.

Koltuk performansının önemli bir parçasını oluşturduklarından, yükselticinin tekstil malzemeleri üretici firmanın önerliğinin dışındakilerle değiştirilmemelidir.

Çocuğu, çoğu kazanın meydana geldiği kısa gezilerde bile mutlaka

yükselticiye sabitleyin.

Bu yükselticiyi veya diğer öğeleri aracınızda kemersiz veya sabitlenmemiş bir halde bırakmayın. Düzenli kullanılmadığı zamanlarda yükseltici koltuğu araçtan çıkarın ve kuru, güneşten korunan bir ortamda saklayın.

Geçmişi bilinmeyen ikinci el bir yükseltici koltuk kullanmanız önerilmez. Yanlış kullanım/saklama nedeniyle görünneyen yapısal hasarlar veya kusurlar içerebilir.

Yükselticide işaretlenen ve talimatlarda belirtilenlerin dışında herhangi bir yük karşılama temas noktasını KULLANMAYIN.

Aşağıdaki koşullarda bu yükselticiyi KURMAYIN:

1. Aracın gidiş yönüne göre yanlara veya arkaya dönük araç koltukları.

2. Kurulum sırasında hareket eden araç koltukları.

Bakım onarımı ve parça değişimi ile ilgili sorunlar için satıcıya danışın.

Yanıkları önlemek için yükselticinizin bardaklıklarına asla sıcak sıvılar koymayın.

Ürün Bilgisi

1. Bu bir i-Size yükseltici koltuklu Geliştirilmiş Çocuk Koltuğu Sistemidir. 129 numaralı BM Yönetmeliğine göre, temel olarak

aracın kullanım kılavuzunda araç üreticisi tarafından belirtilen "i-Size koltuk pozisyonlarında" kullanım için onaylanmıştır.

1. Şüphe duyulması durumunda Geliştirilmiş Çocuk Koltuğu Sisteminin üreticisine veya bayisine danışın.

Ürün Yükseltici koltuğu

Malzemeler Plastik, Metal, Kumaş

Patent No. Patentler beklemededir

Uygunluk Çocuğun boyu 100cm-150cm (Referans yaş 3,5-12 yaş).

Kurulum İleriye dönük (araç seyahat yönü)

Yükseltici Montajı

Bkz. resim 1 - 3

1 Önce baş desteği ayarlama kolunu sıkın ve ardından birbirine bağlamak için alt sırt desteğini kumaş kılıfın altına kaydırın.

! CBirlikte sıkı biçimde geçtiklerinden emin olmak için iki parçayı çekerek KONTROL EDİN.

2 Alt sırt desteğini tabana takmak için, alt sırt desteğini tabandaki koltuk çubuğu menteşesinin üzerine asın.

3 Yükseltici koltuğu tutarken alt sirt desteğini dik konuma gelene kadar yukarı çevirin.

Yükseklik Ayarı – Baş Desteği için

Bkz. şekil 4

4 Baş desteği ayar kolunu sıkarken, 10 konumdan birine geçinceye kadar kafa desteğini yukarı veya aşağı çekin.

Kurulumla İlgili Dikkat Edilecek Hususlar

Bkz. resim 5 - 8

ISOFIX Sistemi ve 3 noktalı kemer veya yalnızca 3 noktalı kemer kullanımıyla kurulum

Bkz. resim 9 - 23

9 ISOFIX kılavuzlarını ISOFIX tutturma noktalarına geçirin. ISOFIX kılavuzları, araç koltuğunun yüzeyini yirtılmaya karşı koruyabilir. Ayrıca ISOFIX konektörlerini de yönlendirebilirler.

10 ISOFIX bağlayıcılarını çekip çıkarmak için ISOFIX ayarlama düğmesine basın.

11 ISOFIX bağlayıcılarını ISOFIX kılavuzlarının yönünde bakar duruma gelene kadar 180 derece döndürün.

12 ISOFIX konnektörlerini ISOFIX ankraj noktalariyla hizalayıp, ardından her iki ISOFIX konnektörünü ISOFIX ankraj noktasına oturtun.

! Her iki ISOFIX bağlayıcının da ISOFIX sabitleme noktalarına sıkıca takıldığından emin olun. Her iki ISOFIX konnektörünün göstergeleri tamamen yeşil olmalıdır.

! Her iki ISOFIX bağlayıcıyı çekerek, yardımcıının güvenli bir şekilde takıldığını kontrol edin.

13 Koltuk arkalığını istenen konuma geri çekmek için ISOFIX ayar düğmesine basın.

Koltuğu çıkarmak için:

14 Önce ikincil kilitleme düğmesine ve ardından koltuğu araç koltuğundan ayırmadan önce ISOFIX bağlayıcılardaki düğmeye basın.

15 ISOFIX bağlayıcılarını 180 derece döndürün ve daha sonra, ISOFIX bağlayıcılarını katlamak için ISOFIX ayarlama düğmesine basın.

! Araç emniyet kemerini çekin ve kemer yolundan geçirip bağlayın. 18 -3

! Yalnızca 3 noktali kemer kullanılarak da kurulabilir.

18 - 22

! Omuz kemerini, 18 -1'de gösterilen omuz kemeril kılavuzu boyunca konumlandırın.

! Araç emniyet kemerini kolçakların üzerinde konumlandırmayın. Kolçakların altından geçmelidir. 18 -2

! Yükseltici, araç emniyet kemeritokası (dişi toka ucu) yükselticiyigüvenli biçimde tutturmak içinçok uzunsa, kullanılamaz. 18 -4

! Çocuğunuzu bu yükselticiye yerleştirdikten sonra, güvenlik kemeri doğru kullanılmalıdır ve herhangi bir kucak kemerinin altta olduğundan emin olun; böylece legen kemiğine tam olarak otumalıdır. 18

! Kafa desteği yüksekliğinin elde edildiğinden emin olmak için, kafa koyma yerinin 19 'de gösterildiği gibi çocuğun omuzlarının üstü ile düz OLMALIDIR ve omuz kayışı 20 'de gösterildiği gibi yeşil bölgeye yerleştirilmelidir

! Koltuğu, kucak/omuz kemeryle donatılmış öne bakan araç koltuğunun arkasına karşı sıkıca

yerleştirin.

! Araç kemerinin omuz kemeri kısmının 21 de gösterildiği gibi omuz kemeri kilavuzundan düz bir şekilde geçtiğinden emin olun.

! Tüm kemer gevşekliği giderilene kadar omuz kemerini çekerek araç kemerini sıkın.

! Kemer çocuğun boynuna, başına veya yüzüne geliyorsa, baş desteğinin yüksekliğini yeniden ayarlayın.

! Yükselticiyi araca bağlayan kayışlar sıkı olmalı, çocuğu tutan kayışlar çocuğun vüçuduna göre ayarlanmalı ve kayışlar bükülmemelidir.

Bardaklık Kullanımı

Bkz. şekil 23

Tekstil Malzemelerini Ayırma

Bkz. şekil 24

Tekstil malzemenin arkasındaki düğmeleri ve lastikleri açın ve çıkarın. Koltuk pedini yeniden takmak için yukarıdaki adımları tersinden takip edin.

Bakım ve Koruma

Koltuk kaplamasını ve iç altlığı 30°C'nin altındaki soğuk suyla yıkayın.

Tekstil malzemeleri ütülemeyin.

Tekstil malzemelerinde ağartıcı kullanmayın veya kuru temizlemeye vermeyin.

Çocuk koltuğunu yıkamak için seyreltilmemiş deterjanlar, benzin veya diğer organik çözücüler kullanmayın. Bu işlem çocuk koltuğuna zarar verebilir.

Koltuk kaplamasını ve iç altlığı kurutmak amacıyla sıkmayın. Bu, koltuk kaplamasında ve iç altlıkta kirişıklıklara neden olabilir.

Koltuk kaplamasını ve iç altlığı gölgede kurutun.

Uzun süre kullanılmayacaksa, lütfen çocuk koltuğunu araç koltuğundan çıkarın. Çocuk koltuğunu çocuğunuzun erişemeyeceği serin ve kuru bir yere koyun.

Temizlik sırasında kayış bağlayıcıları kurcalamayın.
