Tipo di prodotto	Seggiolino auto rialzato con schienale alto
Marca	Graco
Modello	EverSure i-Size
Norma	ECE R129/03 (i-Size)
Altezza del bambino	100 cm – 150 cm (circa 3,5-12 anni)
Orientamento	Solo fronte strada
Installazione	ISOFIX con connettori + cintura di sicurezza a 3 punti
Regolazione poggiatesta	10 posizioni, altezza regolabile
Protezione laterale	Rimovibile, regolabile
Braccioli	Integrati, la cintura passa sotto
Portabottiglia	Sì, rimovibile
Materiali	Plastiche, metalli, tessuti
Manutenzione fodere	Lavaggio a 30°C, asciugatura all'ombra, non stirare
Peso approssimativo	6,5 kg
Dimensioni (A x L x P)	68 x 45 x 45 cm (stima)
Riparabilità	Consultare il rivenditore per pezzi di ricambio
Garanzia	Fare riferimento al produttore
Paese di fabbricazione	Non specificato

Domande frequenti - EverSure i-Size GRACO

Qual è l'altezza del mio bambino per utilizzare questo seggiolino?

Il seggiolino Graco EverSure i-Size è adatto a bambini di altezza compresa tra 100 cm e 150 cm (circa 3,5-12 anni).

Posso installare questo seggiolino solo fronte strada?

Sì, il seggiolino è progettato per un'installazione solo fronte strada (nel senso di marcia).

Come installare il seggiolino con il sistema ISOFIX?

Posizionare il seggiolino sul sedile del veicolo, agganciare i connettori ISOFIX ai punti di ancoraggio, quindi spingere saldamente tirando la cinghia di regolazione per bloccarlo. Consultare il manuale per i dettagli.

Devo utilizzare la cintura di sicurezza del veicolo oltre all'ISOFIX?

Sì, anche con ISOFIX, è obbligatorio utilizzare la cintura a 3 punti del veicolo per trattenere il bambino. La cintura deve passare attraverso le guide verdi.

Come regolare il poggiatesta?

Azionare il pulsante di regolazione sul retro del poggiatesta, quindi far scorrere verso l'alto o verso il basso fino a quando si aggancia su una delle 10 posizioni. La parte superiore del poggiatesta deve essere all'altezza delle spalle del bambino.

Come lavare le fodere del seggiolino?

Lavare le fodere a 30°C massimo a mano o in lavatrice programma delicato. Non usare candeggina, non stirare e asciugare all'ombra senza centrifuga.

Posso usare questo seggiolino in aereo o in autobus?

Questo seggiolino è destinato esclusivamente all'uso automobilistico. Non è certificato per aerei o autobus. Fare riferimento alle normative di trasporto.

Cosa fare se il seggiolino è stato coinvolto in un incidente?

Dopo un incidente, il seggiolino deve essere sostituito, anche in assenza di danni visibili. Gli urti possono danneggiare la struttura interna. Consultare il produttore.

Dove posso trovare pezzi di ricambio o tessuto di ricambio?

I pezzi di ricambio devono essere forniti dal rivenditore autorizzato o dal produttore. Utilizzare solo ricambi originali Graco per garantire la sicurezza.

Come staccare le parti morbide per la pulizia?

Aprire le 2 coppie di bottoni e le 6 coppie di elastici sul retro del seggiolino, quindi rimuovere delicatamente la fodera. Per rimetterla, invertire l'operazione.

MANUALE UTENTE EverSure i-Size GRACO

Manuale di istruzioni Elenco parti Guida al montaggio

CZ

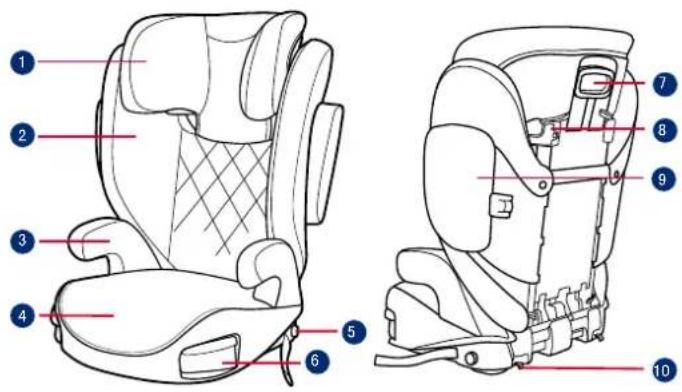

1 Poggiatesta
2 Supporto posteriore inferiore
3 Bracciolo
4 Base
5 Tasto di regolazione
6 Porta bicchiere
7 Leva di regolazione poggiatesta
Guida per la cintura della spalla
? Protezione da impatto laterale
10 Connettore di fermo
11 Scomparto del manuale di istruzioni

IMPORTANTE

LEGGERE ATTENTAMENTE QUESTE ISTRUZIONI E CONSERVARLE PER USO FUTURO. LA MANCATA OSSERVANZA DI QUESTE ISTRUZIONI PUÒ METTERE A REPENTAGLIO LA SICUREZZA DEI BAMBINI.

AVVERTENZA:

NESSUN rialzo è in grado di garantire una protezione completa da lesioni in caso di incidenti. Tuttavia, l'uso corretto del rialzo riduce il rischio di lesioni gravi o mortali per il bambino.

Fare sempre attenzione a seguire correttamente le istruzioni di installazione. Ciò consente che il rialzo funzioni ad un livello di sicurezza ottimale.

Fare in modo che gli oggetti rigidi e le parti in plastica del rialzo siano posizionati e installati in modo che non rischino di rimanere incastrati in un sedile spostabile o nella portiera del veicolo.

Per utilizzare il seggiolino con rialzo in conformità alla normativa ECE R129/03, il bambino deve soddisfare i seguenti requisiti.

Altezza del bambino 100 cm-150 cm (età di riferimento: 3.5-12 anni).

Solo modalità in senso di marcia (in direzione di marcia del veicolo)

Il rialzo potrebbe non adattarsi a tutti i veicoli per l'uso da 135 cm a 150 cm.

Le cinture che fissano il rialzo al veicolo devono essere strette e non devono essere attorcigliate.

Il seggiolino con rialzo deve essere sostituito se è stato sottoposto a carichi pesanti in caso di incidente o se è stato fatto cadere.

Il seggiolino con rialzo deve essere utilizzato esclusivamente nell'auto.

Non effettuare modifiche o aggiunte al seggiolino con rialzo senza l'approvazione dell'autorità di omologazione. NON rimuovere nessuna gommapiuma EPP/EPS bianca. In caso contrario, potrebbero verificarsi gravi problemi di sicurezza.

NON utilizzare il seggiolino se le superfici sono troppo calde a causa della luce solare.

Non lasciare mai il bambino incustodito nel seggiolino o nel veicolo, nemmeno per pochi minuti.

I bagagli o altri oggetti che potrebbero causare lesioni in caso di collisione devono essere fissati adeguatamente.

Il rialzo non deve essere utilizzato senza il rivestimento imbottito.

Il rivestimento imbottito del rialzo deve essere sostituito con altri

consigliati dal produttore, in quanto costituiscono parte integrante delle prestazioni del sistema di ritenuta.

Fissare sempre il rialzo, anche per tragitti brevi, poiché è durante questi ultimi che si verifica la maggior parte degli incidenti.

NON lasciare questo rialzo o altri oggetti non allacciati all'interno del veicolo. Rimuovere il seggiolino con rialzo dall'auto se non viene utilizzato regolarmente e conservarlo in un ambiente asciutto e protetto dal sole.

Si consiglia di non usare un seggiolino con rialzo di seconda mano o un seggiolino con rialzo del quale non si conoscono i precedenti. Potrebbe aver subito danni strutturali non visibili o presentare difetti causati da uso/conservazione non corretti.

NON utilizzare alcun carico sui punti di contatto diversi da quelli descritti nelle istruzioni e contrassegnati sul rialzo.

NON installare il rialzo alle seguenti condizioni:

1. Sedili dei veicoli rivolti lateralmente o verso la parte posteriore rispetto al senso di marcia del veicolo.

2. Sedili del veicolo spostabili durante l'installazione.

Contattare il rivenditore in caso di problemi relativi a manutenzione, riparazione e sostituzione dei pezzi.

Informazioni sul prodotto

1. È un sistema di ritenuta per bambini rinforzato, da utilizzare come sistema di ritenuta per bambini universale non integrale (seggiolino con rialzo i-Size) da 100 a 150 cm.

2. È approvato in base alla più recente normativa UN R129/03.

Prodotto Seggiolino con rialzo

Materiali Plastica, metalli, tessuti

N. brevetto In attesa di brevetto

Adatto per Altezza del bambino 100 cm-150 cm (età di riferimento 3,5-12 anni).

Installazione In senso di marcia (in direzione di marcia del velcolo)

Assemblaggio del seggiolino

vedere le figure 1 - 5

1 Prima premere il fermo di regolazione del poggiatesta, quindi far scorre il supporto posteriore inferiore sotto il rivestimento in tessuto per collegarli insieme.

! CONTROLLARE per assicurarsi che due pezzi siano saldamente scattati insieme tirandoli.
2 Per fissare il supporto inferiore dello schienale alla base, agganciare il supporto inferiore dello schienale sulla cerniera della barra sulla base.
3 Ruotare il supporto inferiore dello schienale tenendo premuto il rialzo fino a che non scatta in posizione verticale.
4 Allineare la protezione da impatto laterale alla fessura dei supporti in plastica del supporto posteriore inferiore, quindi inserire per bloccare. 5
! Scegliere se installare la protezione da impatto laterale in base alle dimensioni dell'auto.

Regolazione dell'altezza – per poggiatesta

vedere le figure 6

6 Tirare la leva di regolazione del poggiatesta, quindi tirare verso l'alto o spingere verso il basso il poggiatesta, finché non scatta in una delle 10 posizioni.

Dubbi sull'installazione

vedere le figure 7 - 10

Installazione con cintura a 3 punti

vedere le figure 11 - 21

Se il veicolo è dotato di ISOFIX, i punti di ancoraggio inferiori per veicoli possono essere visibili nelle pieghe del sedile del veicolo. Consultare il manuale dell'utente del veicolo per le posizioni esatte, l'identificazione dell'ancoraggio e i requisiti per l'uso.

11 Posizionare il rialzo rivolto nel senso di marcia su un sedile del veicolo rivolto in avanti con ancoraggi, agganciare i connettori di fermo sugli ancoraggi del veicolo.
! NON inserire due connettori di fermo su un ancoraggio ISOFIX del veicolo a meno che non sia consentito dal produttore del veicolo.
12 Fissare saldamente il rialzo premendo verso il basso con il ginocchio o la mano mentre si tira la cinghia di regolazione.
13 Per facilità di sgancio, estendere la cinghia di regolazione al massimo mentre si preme il pulsante di regolazione.

! I connettori di fermo possono essere estratti per l'uso dal compartimento sul fondo dove sono riposti.
! Tirare la cintura di sicurezza del veicolo e passare attraverso il percorso della cintura, 17 quindi allacciarla. 17 -3
! Può essere installato anche utilizzando solo la cintura a 3 punti di cui sopra. (vedere le figure 17 - 21)
! Posizionare la cintura per le spalle attraverso la relativa guida, come mostrato in 17 -1
! NON posizionare la cintura del veicolo oltre la parte superiore dei braccioli. Deve passare sotto i braccioli. 17-2
! Il rialzo non può essere utilizzato se la fibbia della cintura di sicurezza del veicolo (il terminale femmina) è troppo lungo per ancorare saldamente il rialzo.

! Dopo aver messo il bambino nel rialzo, utilizzare correttamente la cintura di sicurezza e assicurarsi che la cinghia addominale sia indossata in basso in modo da sostenere il bacino. 17
! Per garantire l'altezza corretta del poggiatesta, la parte inferiore del poggiatesta DEVE essere alla stessa altezza della

parte superiore delle spalle del bambino, come mostrato in 18 e la cintura per le spalle deve essere posizionata nella zona verde, come mostrato in 19

! Posizionare un rialzo saldamente contro lo schienale di un sedile del veicolo rivolto in avanti dotato di una cintura addominale/della spalla.
! Assicurarsi che la parte della cintura per le spalle del veicolo passi direttamente attraverso la relativa guida come mostrato in 20
! Stringere la cintura del veicolo tirando le bretelle fino a quando non viene rimosso tutto il gioco.
! Se la cintura passa sul collo, la testa o il viso del bambino, regolare l'altezza del poggiatesta.
! Le cinture che fissano il rialzo al veicolo devono essere strette e non devono essere attorcigliate.

Usare il porta bicchiere

vedere le figure 22

Rimozione del rivestimento imbottito

vedere le figure 23

Slacciare 2 paia di bottoni e sfilare 6 paia di elastici sul retro del rivestimento imbottito per rimuoverlo. 23

Per rimontare l'imbottitura del sedile basta invertire le procedure precedenti.

Cura e manutenzione

Lavare il rivestimento imbottito e l'imbottitura interna con acqua fredda sotto i 30°C.

Non stirare il rivestimento imbottito.

Non candeggiare e non lavare a secco il rivestimento imbottito.

NON usare un detergente neutro non diluito, benzina o altri solventi organici per lavare il rialzo. Potrebbero danneggiare il rialzo.

Non attorcigliare il rivestimento imbottito e l'imbottitura interna per asciugare con grande forza. Si potrebbero lasciare grinze sul rivestimento imbottito e l'imbottitura interna.

Appendere il rivestimento imbottito e l'imbottitura interna all'ombra per asciugare.

Rimuovere il rialzo dal sedile del veicolo se non viene usato per un lungo periodo di tempo. Sistemare il rialzo in un luogo fresco, asciutto e a cui il bambino non può accedere.

Non manomettere gli attacchi della cintura durante la pulizia.
