Marque	Panasonic
Modèle	EY47A1
Type de produit	Scie sabre sans fil
Tension moteur	14,4 V CC / 18 V CC
Longueur de course	14 mm
Vitesse à vide	0 - 3000 min⁻¹ (14,4 V) / 0 - 3200 min⁻¹ (18 V)
Capacité de coupe max (bois)	50 mm
Capacité de coupe max (acier doux)	50 mm
Épaisseur de lame compatible	0,9 mm - 1,6 mm
Longueur totale	455 mm
Poids (avec batterie)	1,7 kg - 2,05 kg selon batterie
Type de batterie	Li-ion Panasonic (14,4 V ou 18 V)
Chargeur compatible	EY0L82
Niveau de pression acoustique	76 dB (A)
Niveau de puissance sonore	87 dB (A)
Vibration (coupe bois)	14,3 m/s²
Réglage angle poignée	4 positions
Réglage sabot	Oui, par vis hexagonale
Protection batterie	Décharge excessive, surchauffe
Indicateurs	Batterie faible, surchauffe
Entretien	Chiffon sec, pas de dissolvant
Utilisation prévue	Métal, bois, plastique, cloisons sèches

FOIRE AUX QUESTIONS - EY47A1 PANASONIC

Comment installer la lame sur la scie sabre Panasonic EY47A1 ?

Assurez-vous que la batterie est retirée. Tournez le manchon verrouillable, insérez la lame dans le blocage de lame en faisant tourner le manchon, puis relâchez-le. Vérifiez que la lame est bien fixée en tirant dessus. Respectez le sens de coupe adapté au travail.

Quelles batteries sont compatibles avec ce modèle ?

Les batteries Li-ion Panasonic des séries EY9L45, EY9L47, EY9L51, EY9L52, EY9L53 et EY9L54 (14,4 V ou 18 V) sont compatibles. Utilisez uniquement des batteries recommandées par le fabricant pour éviter les risques.

Comment régler l'angle de la poignée ?

Faites glisser le levier de déverrouillage du verrou de poignée, puis réglez l'angle sur l'une des 4 positions disponibles. Avant de travailler, vérifiez que la poignée est bien fixée en la déplaçant légèrement.

Que faire si le voyant de batterie faible clignote ?

Le voyant indique que la batterie est presque déchargée. Rechargez immédiatement la batterie autonome avec le chargeur EY0L82. Si l'outil s'arrête en cours d'utilisation, la batterie est trop faible et doit être rechargée.

Comment nettoyer et entretenir la scie ?

Utilisez un chiffon sec et souple pour essuyer l'outil. N'utilisez pas de dissolvants, benzine ou chiffon humide. Retirez régulièrement la poussière et les limailles de fer accumulées à l'intérieur.

Puis-je utiliser cette scie pour couper du métal ?

Oui, cette scie sabre est conçue pour couper le métal, le bois, le plastique et les cloisons sèches. Utilisez une lame adaptée au matériau et respectez les capacités de coupe maximales (50 mm pour l'acier doux).

Comment changer le sabot de protection ?

Le sabot ne peut pas être retiré, mais sa position est réglable. Insérez une clé hexagonale dans la vis de réglage au bas de l'outil et desserrez d'environ un tour. Ajustez la position du sabot, puis resserrez la vis. Ne desserrez pas de plus de 2 tours.

Quelle est la vitesse de coupe maximale ?

La vitesse à vide atteint 3000 courses/min avec une batterie 14,4 V et 3200 courses/min avec une batterie 18 V. La vitesse varie selon la pression sur la gâchette.

Comment éviter les vibrations excessives ?

Maintenez fermement l'outil avec les deux mains, appuyez le sabot contre la pièce à couper et utilisez une lame adaptée et bien affûtée. Ne forcez pas l'outil et réduisez la vitesse dans les petits arcs.

Où trouver des lames de rechange ?

Utilisez uniquement des lames compatibles avec une épaisseur de 0,9 mm à 1,6 mm et une tige adaptée. Consultez un revendeur Panasonic agréé ou la liste des accessoires recommandés dans la notice.

MODE D'EMPLOI EY47A1 PANASONIC

Lire entièrement les instructions suivantes avant de faire fonctionner l'appareil et conserver ce mode d'emploi à des fins de consultation ultérieure.

Couvercle de la batterie autonome

Couvercle du bloc-batterie

Couvercle de la batterie

Couvercle de la batterie

Couvercle du bloc-batterie

Protection de la batterie

Couvercle du bloc-batterie

Couvercle du compartiment de la batterie

Couvercle du bloc-batterie

Protection de la batterie, couvercle du bloc

Étiquette (rouge ou jaune)

Étiquette (rouge ou jaune)

Bouton de libération de la batterie autonome

Instructions originales : anglais. Traduction des instructions originales : autres langues.

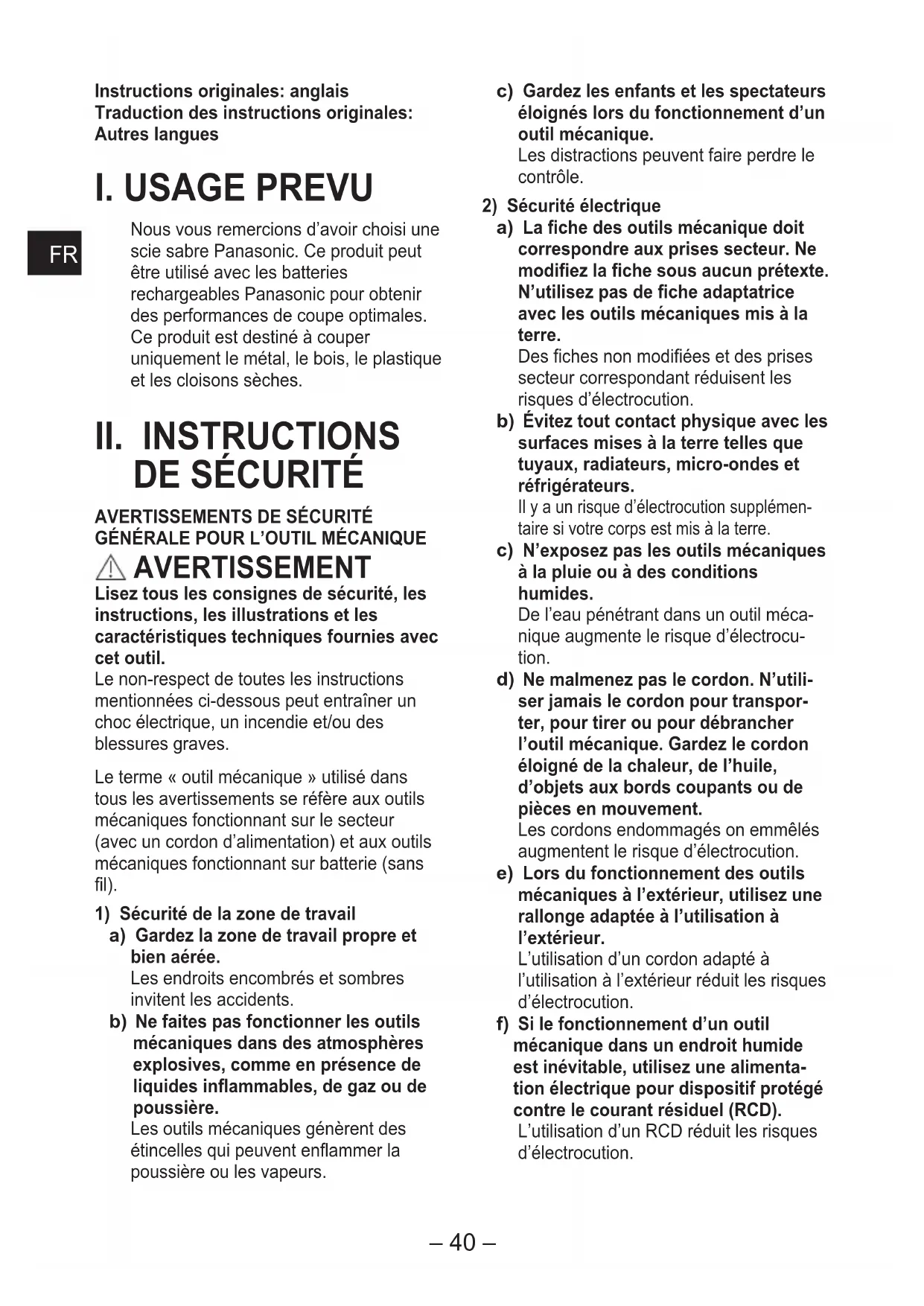

I. USAGE PRÉVU

Nous vous remercions d'avoir choisi une scie sabre Panasonic. Ce produit peut être utilisé avec les batteries rechargeables Panasonic pour obtenir des performances de coupe optimales. Ce produit est destiné à couper uniquement le métal, le bois, le plastique et les cloisons sèches.

II. INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRALE POUR L'OUTIL MÉCANIQUE

AVERTISSEMENT

Lisez toutes les consignes de sécurité, les instructions, les illustrations et les caractéristiques techniques fournies avec cet outil.

Le non-respect de toutes les instructions mentionnées ci-dessous peut entraîner un choc électrique, un incendie et/ou des blessures graves.

Le terme « outil mécanique » utilisé dans tous les avertissements se réfère aux outils mécaniques fonctionnant sur le secteur (avec un cordon d'alimentation) et aux outils mécaniques fonctionnant sur batterie (sans fil).

1) Sécurité de la zone de travail

a) Gardez la zone de travail propre et bien éclairée. Les endroits encombrés ou sombres sont propices aux accidents. b) Ne faites pas fonctionner les outils mécaniques dans des atmosphères explosives, comme en présence de liquides inflammables, de gaz ou de poussière.

Les outils mécaniques génèrent des étincelles qui peuvent enflammer la poussière ou les vapeurs.

c) Gardez les enfants et les spectateurs éloignés lors du fonctionnement d'un outil mécanique.

Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique

a) La fiche des outils mécaniques doit correspondre aux prises secteur. Ne modifiez la fiche sous aucun prétexte. N'utilisez pas de fiche adaptatrice avec les outils mécaniques mis à la terre.

Des fiches non modifiées et des prises de courant correspondantes réduisent les risques d'électrocution.

b) Évitez tout contact physique avec les surfaces mises à la terre telles que tuyaux, radiateurs, micro-ondes et réfrigérateurs.

Il y a un risque d'électrocution supplémentaire si votre corps est mis à la terre.

c) N'exposez pas les outils mécaniques à la pluie ou à des conditions humides.

De l'eau pénétrant dans un outil mécanique augmente le risque d'électrocution.

d) Ne maltraitez pas le cordon. N'utilisez jamais le cordon pour transporter, tirer ou débrancher l'outil mécanique. Gardez le cordon éloigné de la chaleur, de l'huile, d'objets aux bords coupants ou de pièces en mouvement.

Les cordons endommagés ou emmêlés augmentent le risque d'électrocution.

e) Lors de l'utilisation d'outils mécaniques à l'extérieur, utilisez une rallonge adaptée à une utilisation en extérieur.

L'utilisation d'un cordon adapté à une utilisation en extérieur réduit les risques d'électrocution.

f) Si l'utilisation d'un outil mécanique dans un endroit humide est inévitable, utilisez une alimentation protégée par un dispositif à courant résiduel (RCD).

L'utilisation d'un RCD réduit les risques d'électrocution.

3) Sécurité personnelle

a) Restez alerte, regardez ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil mécanique. N'utilisez pas un outil mécanique si vous êtes fatigué ou sous l'effet de drogues, d'alcool ou de médicaments.

Un moment d'inattention pendant l'utilisation de l'outil mécanique peut entraîner des blessures graves.

b) Utilisez des équipements de protection individuelle. Portez toujours une protection pour les yeux.

Des équipements de protection comme un masque antipoussière, des chaussures de sécurité non glissantes, un casque de protection ou des protections pour les oreilles, utilisés dans les conditions appropriées, réduisent les risques de blessures.

c) Évitez tout démarrage accidentel. Assurez-vous que l'interrupteur est en position d'arrêt avant de brancher l'outil à la source d'alimentation et/ou au bloc de batterie, ou avant de saisir l'outil ou de le transporter.

Transporter les outils mécaniques avec le doigt sur l'interrupteur ou brancher des outils mécaniques dont l'interrupteur est en position de marche invite les accidents.

d) Retirez toute clé d'ajustement ou clé de serrage avant de mettre l'outil mécanique en marche.

Une clé de serrage ou une clé d'ajustement laissée attachée à une pièce tournante de l'outil mécanique peut entraîner des blessures corporelles.

e) Ne vous mettez pas en déséquilibre. Gardez une bonne prise au sol et votre équilibre à tout moment.

Ceci permet un meilleur contrôle de l'outil mécanique dans des situations inattendues.

f) Portez une tenue vestimentaire appropriée. Ne portez pas de vêtements amples ni de bijoux. Gardez vos cheveux et vos vêtements à l'écart des pièces en mouvement.

Des vêtements lâches, des bijoux ou des cheveux longs peuvent se faire prendre dans les pièces en mouvement.

g) Si des appareils sont fournis pour la connexion d'installations d'extraction et de collecte de la poussière, veillez à les connecter et à les utiliser correctement.

L'utilisation d'un collecteur de poussière peut réduire les risques liés à la poussière.

h) Ne vous fiez pas trop à votre expérience acquise par l'utilisation fréquente des outils au point d'être trop confiant et d'oublier les principes de sécurité des outils.

Une action négligente peut causer des blessures graves en une fraction de seconde.

4) Utilisation et soins de l'outil mécanique

a) Ne forcez pas l'outil mécanique. Utilisez l'outil mécanique correct pour votre application.

L'outil mécanique correct exécute mieux le travail dans plusieurs conditions de sécurité s'il est utilisé à l'allure pour laquelle il a été conçu.

b) N'utilisez pas l'outil mécanique si l'interrupteur ne le met pas en marche ou ne l'arrête pas.

Tout outil mécanique qui ne peut pas être contrôlé par son interrupteur est dangereux et doit être réparé.

c) Débranchez la fiche de la source d'alimentation et/ou retirez la batterie autonome, si elle est détachable, de l'outil mécanique avant d'effectuer tout réglage, tout changement d'accessoire ou de ranger les outils mécaniques.

Ces mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil mécanique.

d) Rangez les outils mécaniques inutilisés hors de la portée des enfants et ne laissez personne qui n'est pas familiarisé avec l'outil mécanique ou ses instructions faire fonctionner l'outil mécanique.

Les outils mécaniques sont dangereux dans les mains des utilisateurs manquant d'entraînement.

e) Entretenez bien les outils mécaniques et les accessoires. Vérifiez l'alignement ou l'emboîtage des pièces en mouvement, l'intégrité des pièces et toute autre condition pouvant affecter le fonctionnement de l'outil mécanique. S'il est endommagé, faites réparer l'outil mécanique avant de l'utiliser.

De nombreux accidents sont provoqués par des outils mécaniques mal entretenus.

f) Maintenez les outils de coupe affûtés et propres.

Les outils de coupe bien entretenus avec des lames bien affûtées ont moins de chances de gripper et sont plus faciles à contrôler.

g) Utilisez l'outil mécanique, les accessoires, les mèches, etc. conformément à ces instructions en tenant compte des conditions de travail et de la tâche à exécuter.

L'utilisation de l'outil mécanique à des fins autres que celles pour lesquelles il a été créé peut créer une situation à risque.

h) Maintenez les poignées et les surfaces de préhension sèches, propres et exemptes d'huile et de graisse.

Les poignées et les surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil en toute sécurité dans des situations inattendues.

5) Utilisation et soins de la batterie de l'outil

a) N'effectuez la recharge qu'avec le chargeur spécifié par le fabricant. Un chargeur convenant à un bloc de batterie peut entraîner un risque d'incendie lorsqu'un autre bloc de batterie est utilisé.

b) N'utilisez les outils mécaniques qu'avec les blocs de batterie spécialement conçus pour eux.

L'utilisation de tout autre bloc de batterie peut entraîner un risque de blessure et d'incendie.

c) Lorsqu'un bloc de batterie n'est pas utilisé, gardez-le éloigné d'objets métalliques comme agrafes, pièces de monnaie, clés, clous, vis ou tout autre petit objet métallique pouvant établir une connexion entre les deux bornes.

Si les bornes de la batterie sont mises en court-circuit, cela peut entraîner des brûlures ou un incendie.

d) Si elle est malmenée, du liquide peut s'échapper de la batterie. Évitez tout contact. Si un contact accidentel se produit, rincez à l'eau. Si du liquide entre en contact avec les yeux, consultez un médecin.

Le liquide éjecté de la batterie peut entraîner des irritations ou des brûlures.

e) N'utilisez pas de batterie autonome ou d'outil qui soit endommagé ou modifié.

Les batteries endommagées ou modifiées peuvent avoir un comportement imprévisible entraînant un incendie, une explosion ou un risque de blessure.

f) N'exposez pas la batterie autonome ou l'outil au feu ou à une température excessive.

L'exposition au feu ou à une température supérieure à 130°C peut provoquer une explosion.

g) Suivez toutes les instructions de chargement et ne chargez pas la batterie autonome ou l'outil en dehors de la plage de température spécifiée dans les instructions.

Une charge incorrecte ou à des températures en dehors de la plage spécifiée peut endommager la batterie et augmenter le risque d'incendie.

6) Réparation

a) Faites réparer votre outil mécanique par du personnel de réparation qualifié en n'utilisant que des pièces de rechange identiques.

Ceci assure le maintien de la sécurité de l'outil mécanique.

b) Ne réparez jamais des batteries autonomes endommagées.

L'entretien des batteries autonomes doit seulement être effectué par le fabricant ou des prestataires de services agréés.

POUR LE CHARGEUR DE BATTERIE ET LE BLOC DE BATTERIE

1. CONSERVEZ CES INSTRUCTIONS

Ce manuel contient des consignes de sécurité importantes concernant le chargeur et le bloc de batterie.

1. Avant d'utiliser le chargeur de batterie, lisez toutes les instructions et marques de précaution sur le chargeur de batterie et le bloc de batterie.
2. Le chargeur et le bloc de batterie sont spécialement conçus pour fonctionner ensemble. N'essayez pas de recharger d'autre outil sans fil ou bloc de batterie avec ce chargeur. N'essayez pas de charger le bloc de batterie avec tout autre chargeur.
3. N'exposez pas le chargeur et le bloc de batterie à la pluie ou à la neige et ne les utilisez pas dans un endroit humide.
4. L'utilisation d'un accessoire non recommandé peut entraîner un risque d'incendie, d'électrocution ou de blessure corporelle.
5. Ne malmenez pas le cordon. Ne transportez jamais le chargeur par le cordon et ne le tirez jamais pour le débrancher de la prise secteur. Gardez le cordon éloigné de la chaleur, de l'huile et d'objets aux bords coupants.
6. N'utilisez pas de rallonge.
7. Ne faites pas fonctionner le chargeur avec un cordon ou une fiche endommagés. Portez-le à un réparateur qualifié pour les remplacer.
8. Ne faites pas fonctionner le chargeur s'il a subi un choc violent, s'il est tombé ou s'il est endommagé de toute autre façon. Portez-le à un réparateur qualifié.
9. N'essayez pas de démonter le chargeur et le bloc de batterie. Portez-les à un réparateur qualifié lorsqu'une réparation s'impose. Un remontage incorrect peut entraîner un risque d'électrocution ou d'incendie.
10. Afin de réduire les risques d'électrocution, débranchez le chargeur de la prise secteur avant d'entreprendre tout entretien ou nettoyage.
11. Assurez-vous que le cordon est situé de telle façon qu'on ne puisse pas marcher dessus, trébucher ou lui faire subir tout autre dégât ou contrainte.
12. Ne rangez pas le bloc de batterie dans des endroits où la température peut atteindre et dépasser 50°C (comme dans une remise à outils en métal ou une voiture en été), cela peut entraîner une détérioration de la capacité de la batterie.
13. N'incinérez pas le bloc de batterie. Il peut exploser dans un feu.
14. Le chargeur est conçu pour ne fonctionner que sur l'alimentation électrique ménagère standard. Ne chargez qu'à la tension indiquée sur la plaque signalétique. N'essayez pas de l'utiliser sur une autre tension.
15. Chargez le bloc de batterie dans un endroit bien ventilé. Ne recouvrez pas le chargeur et le bloc de batterie avec un chiffon, etc. pendant la charge.
16. Ne mettez pas le bloc de batterie en court-circuit. Un court-circuit de la batterie peut entraîner un important flux de courant, une surchauffe et des brûlures.
17. REMARQUE : Si le câble d'alimentation de cet appareil est endommagé, il doit être remplacé par un atelier de réparation indiqué par le fabricant, parce que des outils spéciaux sont requis.
18. Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont diminuées ou manquant d'expérience et de connaissance, à moins qu'elles ne soient surveillées ou qu'elles n'aient reçu les instructions concernant son utilisation d'une personne responsable de leur sécurité.
19. Les enfants ne doivent pas jouer avec cet appareil. Le nettoyage et les opérations de maintenance ne doivent pas être effectués par des enfants sans supervision.

III. RÈGLES DE SÉCURITÉ ADDITIONNELLES

1) Portez un casque antibruit.

L'exposition au bruit peut provoquer une perte d'audition.

2) N'approchez pas les mains de la zone de coupe et de la lame. Saisissez uniquement les surfaces de poignée isolées. Si les deux mains tiennent la scie, elles ne peuvent pas être coupées par la lame. 3) Ne tenez jamais la pièce que vous coupez dans les mains ou en travers de vos jambes. Il est essentiel de supporter l'ouvrage correctement pour réduire l'exposition de votre corps ou les risques de perte de contrôle. 4) N'oubliez pas que cette perceuse est toujours en état de fonctionner puisqu'elle est alimentée par batterie. 5) Utilisez toujours des lunettes ou masques faciaux de protection avec blindages latéraux. Les lunettes de vue ou de soleil ordinaires NE sont PAS des lunettes de protection. 6) Lorsque vous utilisez cet outil pour couper du bois dans des zones confinées (dans une salle par exemple), mettez un masque antipoussière. 7) Évitez de couper les clous. Avant d'utiliser l'outil, vérifiez si la pièce ouvragée ne compte pas de clous ; s'il y en a, retirez-les avant d'utiliser l'outil. 8) Ne coupez pas de pièces trop grosses. 9) Vérifiez qu'il y ait bien suffisamment d'espace autour de la pièce ouvragée avant de couper, afin que la lame ne touche pas le plancher, l'établi, etc. 10) Tenez l'outil bien fermement. 11) Veillez à ce que la lame ne touche pas la pièce ouvragée avant d'allumer l'outil. 12) N'approchez pas les mains des pièces mobiles. 13) Ne touchez pas la lame ou la pièce ouvragée tout de suite après avoir utilisé l'outil ; elles risquent d'être très chaudes et de vous brûler la peau.

14) Ne balancez jamais l'outil. 15) N'utilisez pas de lames déformées ou fissurées. 16) N'utilisez pas de lames non conformes aux caractéristiques mentionnées dans le présent mode d'emploi. 17) Retirez la batterie du corps de l'outil avant de remplacer la lame, d'effectuer des réglages ou d'autres travaux d'entretien. 18) Portez des protections auditives lorsque vous utilisez l'outil pendant de longues périodes. 19) La température du chargeur peut s'élever en cours d'utilisation. Ce n'est pas le signe d'une anomalie de fonctionnement. NE chargez PAS la batterie pendant une longue période. 20) Ne rangez pas le chargeur et la batterie à un endroit où la température peut atteindre ou dépasser 50°C (122°F) (sous un abri métallique, ou dans une voiture en été) ; cela pourrait provoquer une détérioration de la capacité de la batterie. 21) Le niveau de température ambiante moyenne se situe entre 0°C (32°F) et 40°C (104°F).

IV. CONSIGNES DE SÉCURITÉ POUR LES SCIES ALTERNATIVES

1) Tenez l'outil électrique par les surfaces de préhension isolées lorsque vous effectuez une opération où l'accessoire de coupe peut entrer en contact avec un câblage caché. Un accessoire de coupe en contact avec un fil « sous tension » peut rendre les parties métalliques exposées de l'outil électrique « sous tension » et pourrait causer un choc électrique à l'opérateur.

2) Utilisez des pinces ou une autre méthode pratique pour fixer et soutenir la pièce à travailler sur une plateforme stable.

En tenant la pièce à la main ou contre votre corps, celle-ci devient instable et peut entraîner des risques de perte de contrôle.

AVERTISSEMENT :

• N'utilisez que la batterie autonome Panasonic conçue pour l'utilisation avec cet outil rechargeable.
• Panasonic décline toute responsabilité en cas de dommage ou d'accident causé par l'utilisation d'une batterie autonome recyclée ou de contrefaçon.
• Ne jetez pas la batterie autonome au feu et ne l'exposez pas à une chaleur excessive.
• Ne laissez pas d'objets métalliques entrer en contact avec les bornes de la batterie autonome.
• Ne transportez pas et ne rangez pas la batterie autonome dans un récipient contenant des clous ou tout autre objet métallique.
• Ne chargez pas la batterie autonome dans un endroit où la température est élevée, comme à proximité d'un feu ou à la lumière directe du soleil. Sinon, la batterie peut surchauffer, prendre feu ou exploser.
• Après avoir retiré la batterie autonome de l'outil ou du chargeur, remettez toujours le couvercle de la batterie autonome en place. Sinon, les contacts de la batterie peuvent se mettre en court-circuit, entraînant le risque d'un incendie.
• Si la batterie autonome s'est détériorée, remplacez-la par une batterie neuve. L'utilisation prolongée d'une batterie autonome endommagée peut provoquer des dégagements de chaleur, un départ de feu ou l'explosion de la batterie.

AVERTISSEMENT :

• Pour éviter tout risque de fuite, surchauffe, génération de fumée, incendie et explosion, suivez ces instructions lorsque vous manipulez nos outils rechargeables (corps principal de l'outil/batterie autonome/chargeur).
• Ne laissez pas les copeaux de matériaux ou la poussière se déposer sur la batterie autonome.
• Avant de ranger l'outil, éliminez les coupes de matériaux et la poussière éventuellement présents sur la batterie autonome, placez le "cache des bornes" en plastique rouge, puis rangez la batterie dans le coffret de l'outil en l'éloignant des objets métalliques (vis, clous, etc.). Toute dépréciation provoquée par des objets épars dans le coffret ne sera pas couverte par cette garantie.
• Ne manipulez pas les outils rechargeables comme indiqué ci-dessous. (Il existe un risque de production de fumée, d'incendie et d'explosion)
• En les utilisant ou en les rangeant dans des lieux exposés à la pluie ou à l'humidité
• En les utilisant plongés dans l'eau

Symbole Signification
V	Volts
---	Courant continu
n0	Vitesse sans charge
... min-1	Révolutions ou alternances par minute
Ah	Capacité électrique de la batterie autonome
	Pour réduire les risques de blessures, l'utiliseur doit dire et comprendre le mode d'emploi.
	Pour l'utilisation à l'intérieur seulement.

V. MONTAGE

AVERTISSEMENT :

• Pour réduire les risques de blessures, retirez toujours la batterie autonome avant de changer la lame.
• Ne respirez pas la fumée dégagée par l'outil ou la batterie, car elle pourrait être nocive.

Vérification avant emploi

• Est-ce la bonne lame de scie sauteuse qui a été montée pour l'objet à découper ?
• La forme de tige et l'épaisseur de lame correctes ont-elles été montées ?
• Vérifiez si la lame est montée de manière sécurisée.
• Vérifiez si la lame est craquée ou cassée.
• Vérifiez qu'il n'y a pas d'objets étrangers dans l'objet à découper.

Fixation et retrait de la lame de scie alternative

AVERTISSEMENT :

• Avant de procéder au remplacement de la lame, y compris la préparation, l'inspection et les étapes du remplacement, veillez à retirer la batterie.

Tout manquement à ces instructions peut provoquer un déclenchement de l'appareil par inadvertance, risquant d'entraîner un accident.

Lorsque vous retirez la lame de la scie sabre, assurez-vous de la tirer vers l'arrière.

Lorsque vous sélectionnez la lame de scie alternative, veillez à opter pour une lame qui est placée suffisamment loin du bourrelet de protection de la matière à couper, une fois la longueur de course (14 mm) soustraite [Fig. 1].

Connexion

1. Insérez la lame de la scie sabre dans le blocage de lame. [Fig. 2]
2. Introduisez la lame de scie alternative tout en faisant tourner le manchon verrouillable. [Fig. 3]

En fonction des travaux à effectuer, vous pouvez fixer la lame face vers le haut ou vers le bas. [Fig. 4]

1. Relâchez le manchon verrouillable.
2. Pour permettre la fixation de la lame de scie alternative, un ressort intégré remet automatiquement le manchon dans sa position.
3. Afin de vérifier que la lame de scie alternative est solidement fixée, empoignez celle-ci fermement et tirez à quelques reprises. [Fig. 5]
4. Vérifiez que la température de la lame a suffisamment baissé, puis retirez-la.

Retrait

1. Tournez le manchon verrouillable.
2. Retirez la lame de la scie sabre.

Fixation ou retrait de la batterie autonome

1. Pour raccorder la batterie autonome : [Fig. 6]

Alignez les marques d'alignement et fixez la batterie autonome.

• Faites glisser la batterie autonome jusqu'à ce qu'elle se verrouille en position.
• Pour retirer la batterie autonome : [Fig. 6]

Tirez sur le bouton à l'avant pour libérer la batterie autonome.

Ajustement de l'angle de la poignée

La position de la poignée peut être réglée sur 4 angles différents.

• Faites glisser le levier de déverrouillage du verrou de poignée pour régler l'angle de la poignée. [Fig. 7] [Fig. 8]
• Avant d'effectuer les travaux, assurez-vous de déplacer la poignée vers le haut et vers le bas pour vous assurer que l'angle est fixé.

Réglage de la position du sabot de protection

Vous pouvez ajuster la position du sabot en insérant une clé hexagonale au bas de l'unité principale comme indiqué sur la figure et en desserrant la vis de réglage du sabot interne d'environ un tour. [Fig. 9]

• Si la lame perd de son tranchant en raison de l'utilisation répétée de la même partie de la lame, la pièce inutilisée peut être utilisée en ajustant la position du sabot, permettant ainsi de prolonger la durée de vie de la lame de scie sabre.
• Après le réglage, assurez-vous de serrer la vis de réglage.
• Impossible de retirer le sabot.
• Ne desserrez pas la vis de réglage du sabot de plus de 2 tours car cela peut provoquer un dysfonctionnement.

MISE EN GARDE

• Lors des travaux, appuyez fermement le sabot de protection contre le matériel à couper.
• N'appliquez pas une force excessive lors de la découpe.
• Lorsque vous coupez dans un petit arc, réduisez le niveau d'intensité.

VI. UTILISATION

1. Tout en poussant le levier de déverrouillage du système de verrou vers le bas, tirez l'interrupteur d'alimentation. [Fig. 10]

Le verrou peut être débloqué en appuyant sur le levier de déverrouillage du système de verrou de chaque côté. - La vitesse augmente avec la quantité de dépression de l'interrupteur d'alimentation. - Lorsque vous appuyez sur l'interrupteur d'alimentation, l'appareil continue de fonctionner, même lorsque vous retirez vos doigts du levier de déverrouillage du système de verrou.

1. Une fois que la découpe est terminée, relâchez l'interrupteur d'alimentation.
2. Vérifiez que la température de la lame a suffisamment baissé, puis retirez-la. Lorsque vous faites fonctionner l'outil en appuyant sur la gâchette, il peut y avoir un décalage momentané avant le début de la rotation. Cela ne signifie pas qu'il y a un dysfonctionnement.
3. Ce décalage se produit alors que les circuits de l'outil sont actifs quand on appuie sur la gâchette pour la première fois après l'installation d'un nouveau bloc batterie ou après que l'outil n'a pas été utilisé pendant au moins 1 minute. La rotation démarrera sans décalage lors du second fonctionnement et des suivants.

Découpe

REMARQUE :

• Maintenez le bourrelet de protection contre le matériel à couper. Veillez à aligner la lame de scie alternative à la position souhaitée, puis tirez sur le bouton.
• La lame peut vibrer de temps en temps, ce qui est un phénomène normal.
• Si les découpes doivent être successivement effectuées sur des surfaces irrégulières à proximité de la lame de scie alternative, veillez à les nettoyer avant de reprendre les travaux.
• Vérifiez qu'il n'y a pas d'obstacles pour couper sous la pièce ouvragée.
• Vérifiez qu'il n'y a pas d'objets tels que des clous dans le matériel à découper. Si la lame entre en contact avec de tels objets durant la découpe, une force de réaction forte sera générée pouvant entraîner des blessures graves.
• Ne placez pas votre main sur l'objet dans le sens de la découpe. Sinon, vous risquez de vous blesser.

Maintien et poussée de l'appareil

Maintenez fermement l'appareil avec les deux mains. Lorsque vous utilisez l'appareil, il n'est pas nécessaire d'y exercer une force excessive. Manipulez l'appareil avec prudence, sans forcer les mouvements, au risque de l'endommager.

Lorsque la découpe est effectuée dans un

petit mouvement d'arc, la vitesse d'avance est réduite.

N'essayez pas de déplacer la scie trop rapidement, au risque d'endommager la lame de scie alternative.

• Ne retirez pas la façade avant. Veillez à maintenir en permanence l'outil en plaçant votre main au-dessus de la façade avant.
• Lorsque les travaux sont terminés, ou interrompus, veillez à arrêter l'appareil à l'aide du bouton, puis retirez la batterie.

N'essayez pas de couper un tuyau, une pièce en bois, ou toute autre matière dépassant les capacités de découpe de la lame de scie alternative, au risque de heurter l'intérieur du tuyau ou de la pièce en bois, et ainsi endommager la lame [Fig. 11].

MISE EN GARDE

• Lorsque vous effectuez les travaux de découpe, veillez à tenir le bourrelet de protection contre la matière à couper.
• Tout manquement à ces instructions peut provoquer des vibrations, pouvant endommager la lame de la scie alternative.
• Lorsque la découpe est effectuée dans un petit mouvement d'arc, la vitesse d'avance est réduite.

Panneau de commande

(N) Témoin d'avertissement de batterie faible

Arrêt (fonctionnement normal)

Clignotant (Pas de charge) : Caractéristique de protection de la batterie active.

Une décharge excessive (totale) des batteries aux ions de lithium réduit leur durée de vie de façon notable. L'outil comprend une caractéristique de protection de la batterie pour empêcher une décharge excessive de la batterie autonome.

• La caractéristique de protection de la batterie s'active automatiquement avant que la batterie ne perde sa charge, entraînant le clignotement du témoin d'avertissement de batterie basse.
• Dès que vous remarquez le clignotement du témoin d'avertissement de batterie basse, rechargez immédiatement la batterie autonome.
• Si l'outil est démarré avec trop peu de batterie restante, il pourra s'arrêter en cours d'opération sans que le voyant d'avertissement de batterie faible ne clignote avant cela. Cela indiquera qu'il y a trop peu de batterie disponible pour utiliser l'outil et que le bloc batterie devra être rechargé avant toute autre utilisation.
• Si l'outil est sujet à une charge soudaine durant son utilisation, cela provoquera le verrouillage du moteur, le détecteur de prévention des décharges pourrait être déclenché et le voyant de batterie faible pourrait clignoter. Le voyant arrête de clignoter une fois que vous aurez géré la raison du verrouillage du moteur et que vous aurez activé la gâchette.

(O) Témoin d'avertissement de surchauffe (batterie)

Arrêt (fonctionnement normal)

Clignotant : Surchauffe. Indique que le fonctionnement a été arrêté à la suite d'une surchauffe de la batterie.

Pour protéger le moteur ou la batterie, veillez à bien noter les points suivants lorsque vous effectuez cette opération.

• Si le moteur ou la batterie deviennent chauds, la fonction de protection sera activée et le moteur ou la batterie cesseront de fonctionner. Le témoin d'avertissement de surchauffe s'allume ou clignote sur le panneau de commande lorsque cette caractéristique est active.
• Si la caractéristique de protection contre la surchauffe s'active, laissez l'outil se refroidir complètement (au moins 30 minutes). L'outil est prêt à être utilisé lorsque le témoin d'avertissement de surchauffe s'éteint.
• Évitez d'utiliser l'outil d'une façon qui activerait de façon répétée la caractéristique de protection contre la surchauffe.
• Si l'outil est utilisé de façon continue sous haute charge, ou s'il est utilisé dans un environnement chaud (en été par exemple), il est possible que la caractéristique de protection contre la surchauffe s'active fréquemment.
• Si l'outil est utilisé dans un environnement froid (en hiver par exemple), ou s'il est arrêté fréquemment pendant l'utilisation, il est possible que la caractéristique de protection contre la surchauffe ne s'active pas.
• La plage de température ambiante se situe entre 0 °C (32 °F) et 40 °C (104 °F). Si la batterie est utilisée lorsque sa température est en dessous de 0 °C (32 °F), l'outil risque de ne pas fonctionner convenablement.
• Lorsqu'une batterie autonome froide (en dessous de 0 °C (32 °F)) doit être rechargée dans une pièce chaude, laissez la batterie autonome dans la pièce pendant au moins une heure et rechargez-la quand elle a atteint la température ambiante.

[Batterie]

Pour une utilisation correcte de la batterie autonome [Fig. 12]

• Pour une longévité optimale de la batterie, rangez la batterie autonome Li-ion sans la charger après l'avoir utilisée.
• Lors de l'utilisation de la batterie autonome, assurez-vous de la bonne ventilation du lieu de travail.

Pour un usage sans risque

• Lorsque la batterie autonome n'est pas connectée fermement à la mise sous tension, le témoin d'avertissement de surchauffe et le témoin d'avertissement de faible batterie clignotent pour indiquer qu'un fonctionnement sans danger n'est pas possible et l'unité principale ne tourne pas normalement. Branchez la batterie autonome dans l'unité de l'outil jusqu'à ce que l'indicateur rouge ou jaune disparaisse.
• N'utilisez que des batteries non rechargeables adaptées aux outils Panasonic rechargeables. N'utilisez pas de batteries ayant été modifiées (y compris des batteries démontées et dont des pièces ont été remplacées).
• N'utilisez pas de batteries détériorées. Elles pourraient surchauffer, prendre feu et exploser.
• Si une batterie présente des fuites, cessez de l'utiliser, tenez-la éloignée des flammes nues et renvoyez-la immédiatement au magasin.
• Attachez la batterie en la glissant jusqu'à ce que les étiquettes jaune et rouge ne soient plus visibles et vérifiez qu'elle reste bien en place.
• Dans le cas contraire, il existe un risque de brûlure.
• La température normale pour des batteries ion-lithium oscille entre 0 et 40 degrés.
• L'utilisation de batteries refroidies à une température en dessous de zéro, dans des zones nordiques par exemple, peut entraîner un dysfonctionnement de l'appareil. Dans ce cas, laissez la batterie dans un lieu à 10 degrés minimum pendant au moins une heure avant toute utilisation et n'utilisez l'appareil que lorsque la batterie s'est réchauffée.

[Chargeur de batterie]

Recharge

MISE EN GARDE:

1) Si la température de la batterie autonome descend en dessous de -10°C (14°F) environ, la charge s'arrête automatiquement afin de prévenir la dégradation de la batterie. 2) Le niveau de température ambiante moyenne se situe entre 0°C (32°F) et 40°C (104°F). Si la batterie autonome est utilisée alors que sa température est inférieure à 0°C (32°F), l'outil pourrait ne pas fonctionner correctement. 3) Utilisez le chargeur à des températures comprises entre 0°C (32°F) et 40°C (104°F), et chargez la batterie à une température identique à celle de la batterie elle-même. (Il ne doit pas y avoir plus de 15°C (59°F) de différence entre la température de la batterie et celle de l'endroit où vous chargez.) 4) Lorsqu'une batterie autonome froide (en dessous de 0°C (32°F)) doit être rechargée dans une pièce chaude, laissez la batterie autonome dans la pièce pendant une heure au moins et rechargez-la quand elle a atteint la température ambiante. 5) Laissez refroidir le chargeur quand vous rechargez plus de deux batteries autonomes à la suite. 6) Ne mettez pas vos doigts dans les trous des connecteurs lorsque vous prenez les chargeurs ou à n'importe quelle occasion. 7) Débranchez le chargeur lorsque vous ne l'utilisez pas. 8) Entreposez le chargeur entre 0 et 40 degrés et chargez la batterie à une température proche de la température de stockage.

• Si la batterie est chargée à une température en dessous de 0 degré, une charge complète n'équivaudra qu'à environ 50% d'une charge normale. Commencez la charge après au moins une heure à la température prescrite.

9) Ne chargez pas l'appareil dans un lieu peu ventilé. 10) Ne recouvrez pas la batterie autonome ou le chargeur d'un chiffon ou autre pendant la recharge.

REMARQUE:

Votre batterie autonome n'est pas complètement chargée au moment de l'achat. Veillez à bien charger complètement la batterie avant son utilisation.

Procédure de recharge

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.

REMARQUE :

Des étincelles peuvent être produites lorsque la fiche est introduite dans la prise d'alimentation secteur ; toutefois, ceci ne pose aucun problème de sécurité.

1. Raccordez fermement la batterie autonome au chargeur.

(1) Alignez les marques d'alignement et placez la batterie dans le poste d'accueil sur le chargeur.

REMARQUE :

Certaines batteries autonomes ne présentent pas de marque d'alignement [Fig. 13] (page 8).

(2) Faites glisser vers l'avant dans le sens de la flèche. [Fig. 13]

1. Pendant la charge, le témoin s'allume. Lorsque la charge est terminée, un interrupteur électronique s'actionne pour protéger la batterie.
2. La charge ne peut pas démarrer si la batterie autonome est chaude (par exemple, à la suite d'un long travail de perçage). Le témoin d'attente orange clignote jusqu'à ce que la batterie se soit refroidie. La charge commence alors automatiquement.
3. Le témoin de charge (vert) clignote lentement dès que la batterie est chargée à environ 80% .
4. Lorsque le chargement est terminé, le témoin de charge de couleur verte s'éteint.
5. Lorsque la température de la batterie autonome est de 0 °C (32 °F) ou moins, la batterie autonome prend plus longtemps à charger que la durée standard. Même lorsque la batterie est complètement chargée, elle n'aura qu'environ 50 % de la puissance d'une batterie complètement chargée à une température de fonctionnement normale.
6. Consultez un distributeur agréé si le témoin de charge (vert) ne s'éteint pas.
7. Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s'allume. Après quelques minutes, le témoin de charge de couleur verte s'éteindra.
8. Retirez la batterie autonome lorsque le bouton de libération de batterie autonome est en position haute. [Fig. 13]

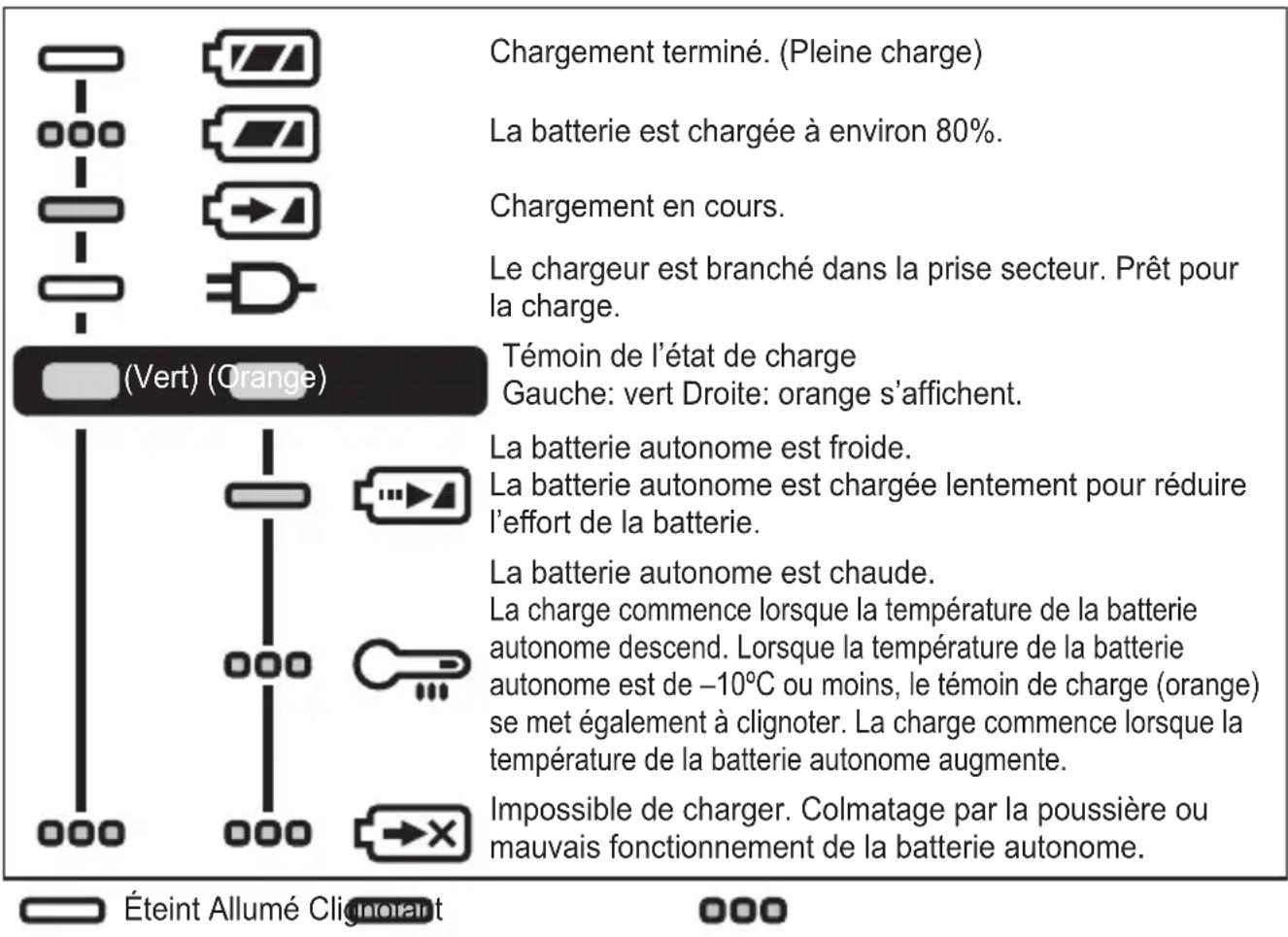

INDICATION DU VOYANT

Recyclage de la batterie autonome

ATTENTION :

Pour la protection de l'environnement naturel et le recyclage des matériaux, veillez à mettre la batterie au rebut à un endroit prévu officiellement à cet effet, s'il y en a un dans votre pays.

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2012/19/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

[Pour les utilisateurs professionnels au sein de l'Union européenne]

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne]

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour connaître la procédure applicable dans les pays hors Union européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

VII. ENTRETIEN

• Utilisez essentiellement du tissu sec et souple pour essuyer l'outil. N'utilisez pas de tissu humide, de dissolvant, de benzine ou d'autres solvants volatils pour le nettoyer.
• Au cas où l'intérieur de l'outil ou du bloc batterie serait exposé à de l'eau, enlevez l'eau et laissez sécher dès que possible. Enlevez soigneusement toutes saletés ou limailles de fer qui s'accumulent à l'intérieur de l'outil. Si vous rencontrez des problèmes lors de l'utilisation de l'outil, consultez un atelier de réparation.

VIII. ACCESSOIRES

MISE EN GARDE :

• L'utilisation d'accessoires ne figurant pas dans ce manuel peut causer un incendie, un choc électrique ou des blessures corporelles. N'utilisez que les accessoires recommandés.
• Pour éviter tout risque de blessure, utilisez exclusivement les accessoires ou les équipements pour l'usage pour lequel ils sont prévus.
• Utiliser uniquement les batteries autonomes Li-ion Panasonic sur les outils électriques (tension 14,4 V CC /18 V CC).

IX. CARACTÉRISTIQUES TECHNIQUES

APPAREIL PRINCIPAL

Modèle EY47A1
Moteur 14,4 V CC 18 V CC
Épaisleur de la lame de montage 0,9 mm - 1,6 mm
Longueur des courses 14 mm
Courses par minute 0 - 3000 min		-1	0 - 3200 min-1
Capacités maximales de découpe	Bois 50 mm
	Acier doux 50 mm
Longueur totale 455 mm
Poids (avec batterie: EY9L45) 1,9 kg—
Poids (avec batterie: EY9L47) 1,7 kg—
Poids (avec batterie: EY9L51) — 2,0 kg
Poids (avec batterie: EY9L52) — 1,8 kg
Poids (avec batterie: EY9L53)		—	1,8 kg
Poids (avec batterie: EY9L54)		—	2,05 kg

CHARGEUR DE BATTERIE

Modèle N° EY0L82
Puisance nominale	Voir la plaque signalétique se trouvant sur le côte inférieur du chargeur.
Poids	0,93 kg

BATTERIE AUTONOME

Modèle N° EY9L45	EY9L47 EY9L51 EY9L52 EY9L53 EY9L54
Stockage de la batterie	Batterie Li-ion
tension	14,4 V CC 18 V CC
	(3,6 V × 8 piles)	(3,6 V × 4 piles)	(3,6 V × 10 piles)	(3,6 V × 5 piles)	(3,6 V × 5 piles)	(3,6 V × 10 piles)
Durée de chargement (EY0L82)	Utilisable: 50 minutes	Utilisable: 35 minutes	Utilisable: 55 minutes	Utilisable: 35 minutes	Utilisable: 45 minutes	Utilisable: 65 minutes
	Plein: 60 minutes	Plein: 40 minutes	Plein: 70 minutes	Plein: 40 minutes	Plein: 60 minutes	Plein: 80 minutes

X. DONNÉES TECHNIQUES

Informations sur le bruit et les valeurs de vibration conformément à la norme EN62841-2-11, EN62841-1.

Les valeurs totales de vibrations et les valeurs d'émissions sonores déclarées ont été mesurées selon une méthode d'essai normalisée et peuvent être utilisées pour comparer un outil avec un autre. Les valeurs totales de vibration et les valeurs d'émission sonore déclarées peuvent également être utilisées dans une évaluation préliminaire de l'exposition.

1. Informations sur le bruit

Niveau de pression acoustique d'émission pondéré A LpA 76 dB
Incertitude pour le niveau de pression acoustique K	pA 5 dB
Niveau de puissance sonore pondéré A L	WA 87 dB
Incertitude pour le niveau de puissance sonore K	WA 5 dB

2. Vibration moyenne

Valeur d'émission de vibrations lors de la découpe de planches avec la lame de scie	ah,B 14,3	m/s	2
Incertitude pour les planches à découper avec la scie Kh	1,5 m/s		2
Valeur d'émission de vibrations lors de la découpe de poutres en bois avec la lame de scie	ah,B 14,3	m/s	2
Incertitude pour les poutres en bois à découper avec la lame de scie	Kh,B 1,5 m/s	m/s	2

2. Vibration moyenne

L'objet de la déclaration décrite ci-dessus A est conforme aux conditions stipulées dans les législations de l'Union européenne énoncées ci-après B et aux normes harmonisées C , et autres informations fournies le cas échéant D .
