EY47A1 - Pila PANASONIC - Bezplatný návod k obsluze

Značka	Panasonic
Model	EY47A1
Typ produktu	Akumulátorová sabrová pila
Napětí motoru	14,4 V DC / 18 V DC
Délka zdvihu	14 mm
Počet zdvihů naprázdno	0 - 3000 min⁻¹ (14,4 V) / 0 - 3200 min⁻¹ (18 V)
Max. hloubka řezu (dřevo)	50 mm
Max. hloubka řezu (měkká ocel)	50 mm
Kompatibilní tloušťka pilového listu	0,9 mm - 1,6 mm
Celková délka	455 mm
Hmotnost (s baterií)	1,7 kg - 2,05 kg podle baterie
Typ baterie	Li-ion Panasonic (14,4 V nebo 18 V)
Kompatibilní nabíječka	EY0L82
Hladina akustického tlaku	76 dB (A)
Hladina akustického výkonu	87 dB (A)
Vibrace (řezání dřeva)	14,3 m/s²
Nastavení úhlu rukojeti	4 polohy
Nastavení patky	Ano, pomocí šestihranného šroubu
Ochrana baterie	Nadměrné vybíjení, přehřátí
Indikátory	Slabá baterie, přehřátí
Údržba	Suchý hadřík, žádné rozpouštědlo
Předpokládané použití	Kov, dřevo, plast, sádrokarton

Často kladené otázky - EY47A1 PANASONIC

Jak nainstalovat pilový list na sabrovou pilu Panasonic EY47A1?

Ujistěte se, že je baterie vyjmuta. Otočte uzamykatelný kroužek, vložte pilový list do upínání listu otáčením kroužku a poté jej uvolněte. Zkontrolujte, zda je list pevně upevněn zatažením. Dodržujte směr řezu přizpůsobený práci.

Jaké baterie jsou kompatibilní s tímto modelem?

Baterie Li-ion Panasonic řad EY9L45, EY9L47, EY9L51, EY9L52, EY9L53 a EY9L54 (14,4 V nebo 18 V) jsou kompatibilní. Používejte pouze baterie doporučené výrobcem, abyste předešli rizikům.

Jak nastavit úhel rukojeti?

Posuňte páčku odjištění zámku rukojeti a poté nastavte úhel do jedné ze 4 dostupných poloh. Před prací zkontrolujte, zda je rukojeť pevně upevněna mírným pohybem.

Co dělat, když bliká indikátor slabé baterie?

Indikátor signalizuje, že je baterie téměř vybitá. Okamžitě nabijte samostatnou baterii nabíječkou EY0L82. Pokud se nástroj během používání zastaví, je baterie příliš slabá a musí být nabita.

Jak čistit a udržovat pilu?

Použijte suchý a měkký hadřík k otření nástroje. Nepoužívejte rozpouštědla, benzín ani vlhký hadřík. Pravidelně odstraňujte nahromaděný prach a železné piliny zevnitř.

Mohu tuto pilu použít k řezání kovu?

Ano, tato sabrová pila je určena k řezání kovu, dřeva, plastu a sádrokartonu. Použijte list vhodný pro materiál a dodržujte maximální řezné kapacity (50 mm pro měkkou ocel).

Jak vyměnit ochrannou patku?

Patku nelze odstranit, ale její poloha je nastavitelná. Zasuňte šestihranný klíč do stavěcího šroubu na spodní části nástroje a povolte asi o jednu otáčku. Nastavte polohu patky a poté šroub utáhněte. Nepovolujte více než 2 otáčky.

Jaká je maximální rychlost řezání?

Rychlost naprázdno dosahuje 3000 zdvihů/min s baterií 14,4 V a 3200 zdvihů/min s baterií 18 V. Rychlost se mění podle tlaku na spoušť.

Jak předejít nadměrným vibracím?

Držte nástroj pevně oběma rukama, přitlačte patku k řezanému obrobku a používejte vhodný a dobře nabroušený list. Nástroj nepřetěžujte a snižte rychlost v malých obloucích.

Kde sehnat náhradní pilové listy?

Používejte pouze listy kompatibilní s tloušťkou 0,9 mm až 1,6 mm a vhodným stopkou. Obraťte se na autorizovaného prodejce Panasonic nebo si prohlédněte seznam doporučeného příslušenství v návodu.

NÁVOD K OBSLUZE EY47A1 PANASONIC

Před zahájením práce s jednotkou si v úplnosti přečtěte tyto pokyny a příručku uchovejte pro pozdější použití.

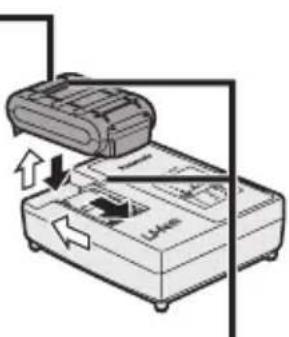

Tlačítko uvolnění bloku baterie

Akumulátorová jednotka

uvolňovací tlačítko

(L)

Připevnění

Nasazení

Připojení

Připojení

Upevnění

Spojení

Nasazení

Montáž

Montáž

Kiinnittäminen

Takma

Mocowanie

Nasazení

Připojení

Připojení

Odstranění

Odstranění

Odstranění

Odstranění

Odstranění

Odstranění

Odstranění

Odstranění

Odstranění

Odstranění

Demontáž

Vytažení

Vytažení

Sejmutí

Odstranění

Původní pokyny: Anglicky. Překlad původních pokynů: Další jazyky.

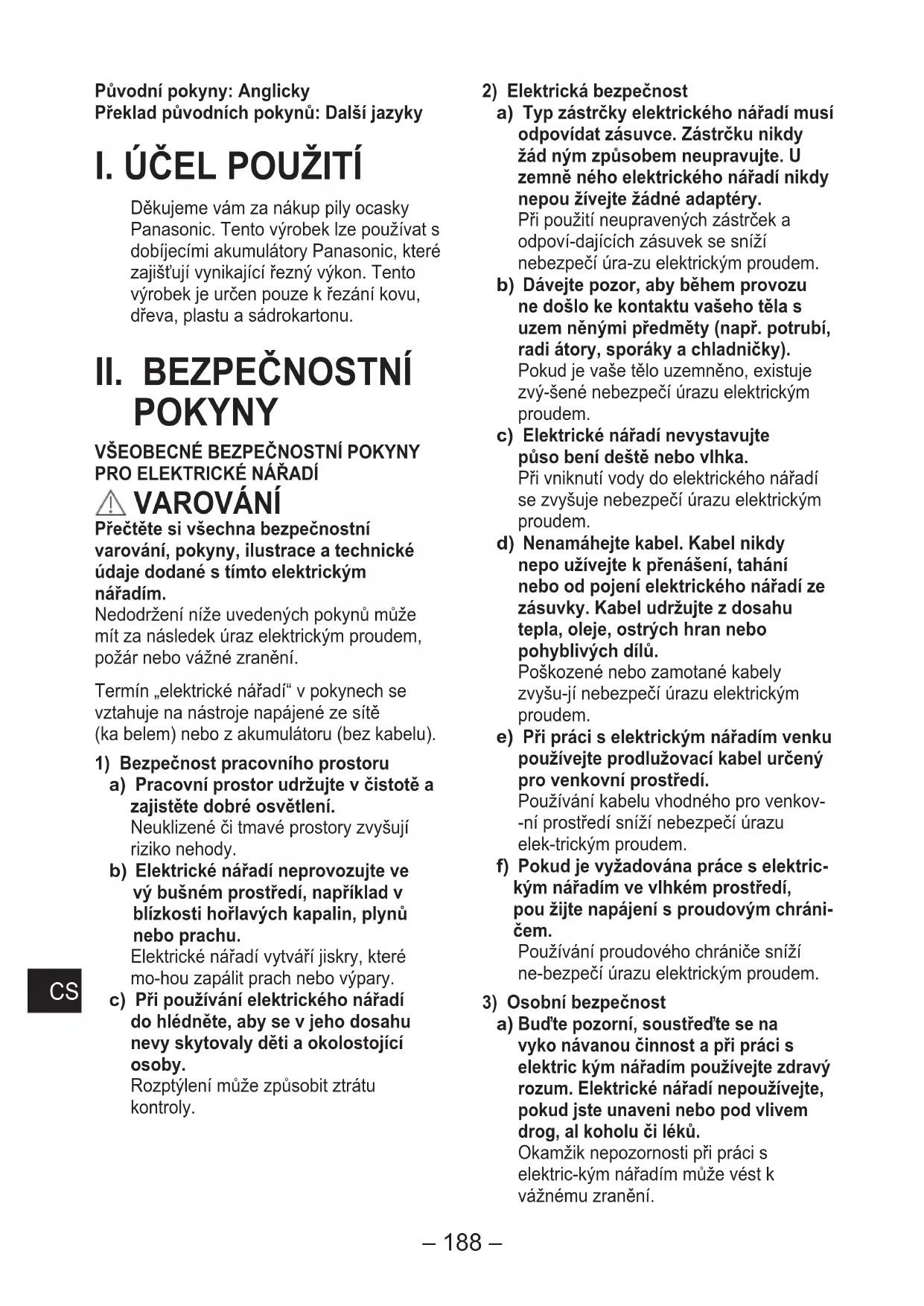

I. ÚČEL POUŽITÍ

Děkujeme vám za nákup pily ocasky Panasonic. Tento výrobek lze používat s dobíjecími akumulátory Panasonic, které zajišťují vynikající řezný výkon. Tento výrobek je určen pouze k řezání kovu, dřeva, plastu a sádrokartonu.

II. BEZPEČNOSTNÍ POKYNY

VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY PRO ELEKTRICKÉ NÁŘADÍ

VAROVÁNÍ

Přečtěte si všechna bezpečnostní varování, pokyny, ilustrace a technické údaje dodané s tímto elektrickým nářadím.

Nedodržení níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár nebo vážné zranění.

Termín „elektrické nářadí“ v pokynech se vztahuje na nástroje napájené ze sítě (s kabelem) nebo z akumulátoru (bez kabelu).

1) Bezpečnost pracovního prostoru a) Pracovní prostor udržujte v čistotě a zajistěte dobré osvětlení. Neuklizené tmavé prostory zvyšují riziko nehody. b) Elektrické nářadí neprovozujte ve výbušném prostředí, například v blízkosti hořlavých kapalin, plynů nebo prachu. Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo výpary. c) Při používání elektrického nářadí dbejte, aby se v jeho dosahu nevyskytovaly děti a okolostojící osoby. Rozptýlení může způsobit ztrátu kontroly.

2) Elektrická bezpečnost

a) Typ zástrčky elektrického nářadí musí odpovídat zásuvce. Zástrčku nikdy žádným způsobem neupravujte. U zemněného elektrického nářadí nikdy nepoužívejte žádné adaptéry. Při použití neupravených zástrček a odpovídajících zásuvek se sníží nebezpečí úrazu elektrickým proudem.

b) Dávejte pozor, aby během provozu nedošlo ke kontaktu vašeho těla s uzemněnými předměty (např. potrubí, radiátory, sporáky a chladničky). Pokud je vaše tělo uzemněno, existuje zvýšené nebezpečí úrazu elektrickým proudem.

c) Elektrické nářadí nevystavujte působení deště nebo vlhka. Při vniknutí vody do elektrického nářadí se zvyšuje nebezpečí úrazu elektrickým proudem.

d) Nenamáhejte kabel. Kabel nikdy nepoužívejte k přenášení, tahání nebo odpojení elektrického nářadí ze zásuvky. Kabel udržujte z dosahu tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo zamotané kabely zvyšují nebezpečí úrazu elektrickým proudem.

e) Při práci s elektrickým nářadím venku používejte prodlužovací kabel určený pro venkovní prostředí. Používání kabelu vhodného pro venkovní prostředí snižuje nebezpečí úrazu elektrickým proudem.

f) Pokud je vyžadována práce s elektrickým nářadím ve vlhkém prostředí, použijte napájení s proudovým chráničem. Používání proudového chrániče snižuje nebezpečí úrazu elektrickým proudem.

3) Osobní bezpečnost

a) Buďte pozorní, soustřeďte se na vykonávanou činnost a při práci s elektrickým nářadím používejte zdravý rozum. Elektrické nářadí nepoužívejte, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků. Okamžik nepozornosti při práci s elektrickým nářadím může vést k vážnému zranění.

b) Používejte osobní ochranné pomůcky. Vždy používejte ochranu zraku.

Ochranné vybavení (maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo chrániče sluchu) používané za vhodných podmínek sníží riziko zranění osob.

c) Ochrana před neúmyslným spuštěním. Před připojením ke zdroji napájení nebo akumulátoru, zvednutím nebo přenášením nástroje se ujistěte, že spínač je ve vypnuté poloze.

Přenášení stroje s prstem na spínači nebo zapojení elektrického nářadí se zapnutým spínačem do napájení vede k nehodám.

d) Před zapnutím elektrického nářadí sundejte všechny seřizovací klíče či nástroje.

Klíč nebo nástroj nasazený na rotující části elektrického nářadí může způsobit zranění osob.

e) Nezakopněte. Vždy choďte správně a udržujte rovnováhu.

Umožní vám to lepší kontrolu elektrického nářadí v neočekávaných situacích.

f) Vhodně se oblékněte. Nenoste volný oděv nebo šperky. Vlasy a oděv udržujte v dostatečné vzdálenosti od pohyblivých částí.

Volný oděv, šperky nebo dlouhé vlasy se mohou zachytit do pohyblivých částí.

g) Je-li k dispozici zařízení k odsávání a zachycování prachu, dbejte na to, aby bylo řádně připojeno a správně použito.

Odsávání prachu může snížit nebezpečí související s prachem.

h) Nedovolte, aby z důvodu častého používání nástroje ovládla vaši činnost rutina, ani neusněte na vavřínech a nezačněte ignorovat zásady bezpečnosti práce s tímto nářadím.

Nedbalá činnost může způsobit těžké zranění ve zlomku sekundy.

4) Používání a údržba elektrického nářadí

a) Elektrické nářadí nepřetěžujte. Pro každou aplikaci použijte vhodné nářadí.

Vhodné elektrické nářadí odvede práci lépe a bezpečněji rychlostí, na kterou bylo navrženo.

b) Elektrické nářadí nepoužívejte, pokud spínač nelze zapnout a vypnout.

Každé elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se nechat opravit.

c) Před provedením jakýchkoli úprav, výměnou příslušenství nebo uložením elektrických nástrojů odpojte zástrčku od zdroje napájení a/nebo vyjměte blok baterie z elektrického nástroje, je-li možné jej vyjmout.

Těmito preventivními opatřeními snížíte nebezpečí náhodného zapnutí elektrického nářadí.

d) Elektrické nářadí udržujte mimo dosah dětí a nedovolte, aby ho obsluhovaly osoby neobeznámené s jeho provozem či těmito pokyny.

Elektrické nářadí je v rukou nezkoušených uživatelů nebezpečné.

e) Provádějte údržbu elektrických nástrojů a příslušenství. Přesvědčte se, zda nejsou pohyblivé části vychýlené nebo uvízlé, zda nedošlo k poškození součástí nebo k jinému stavu, který by mohl ovlivnit funkci elektrického nástroje. Je-li elektrický nástroj poškozený, před použitím jej nechejte opravit.

Mnoho nehod je způsobeno nedbalou údržbou elektrického nářadí.

f) Řezné nástroje udržujte ostré a čisté. Správně udržované řezné nástroje s ostrými břity jsou méně náchylné k uváznutí a snadněji se ovládají.

g) Elektrické nářadí, příslušenství, pracovní bity apod. udržujte podle těchto pokynů a přitom zohledněte pracovní podmínky a práci, která se má vykonat.

Použití elektrického nářadí pro jiné práce, než je určeno, může vést k nebezpečným situacím.

h) Rukojeti a plochy pro uchopení udržujte suché, čisté a bez oleje a maziva. Kluzké rukojeti a plochy pro uchopení neumožňují bezpečnou manipulaci s nářadím a jeho ovládání v neočekávaných situacích.

5) Používání a údržba nářadí napájeného z akumulátoru

a) K nabíjení používejte pouze nabíječku určenou výrobcem. Nabíječka, která je vhodná pro určitý druh akumulátorů, může představovat nebezpečí požáru, pokud bude použita s jiným typem akumulátoru. b) Elektrické nářadí používejte pouze se speciálně navrženými akumulátory. Použití jiných akumulátorů může představovat nebezpečí zranění a požáru. c) Pokud se akumulátor nepoužívá, chraňte ho před dotykem s jinými kovovými předměty, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou vytvořit zkrat mezi kontakty. Při zkratování kontaktů akumulátoru může dojít ke vzniku popálenin nebo požáru. d) Při nesprávném použití může z akumulátoru vystříknout kapalina. Vyhněte se kontaktu s ní. Pokud dojde k náhodnému kontaktu, postižené místo omyjte vodou. Pokud se kapalina dostane do očí, vyhledejte lékařskou pomoc. Kapalina uniklá z akumulátoru může způsobit podráždění nebo popáleniny. e) Nepoužívejte akumulátor či nářadí, které jsou jakkoli poškozené či upravované. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně a důsledkem může být požár, výbuch nebo nebezpečí zranění. f) Nevystavujte akumulátor či nářadí ohni nebo nadměrné teplotě. Vystavení ohni nebo teplotě nad 130 °C může způsobit výbuch.

g) Dodržujte veškeré pokyny k nabíjení a nenabíjejte akumulátor ani nářadí mimo rozsah teplot předepsaný v návodu.

Nesprávné nabíjení nebo nabíjení při teplotách mimo předepsaný rozsah může poškodit akumulátor a zvýšit riziko požáru.

6) Servis

a) Opravy elektrického nářadí svěřte kvalifikovanému servisnímu pracovníkovi, který používá výhradně originální náhradní díly. Tak bude zaručen bezpečný provoz elektrického nářadí. b) Nikdy neprovádějte servis poškozených akumulátorů. Servis akumulátoru by měl provádět pouze výrobce nebo autorizované servisy.

POKYNY PRO NABÍJEČKU A AKUMULÁTOR

1. TYTO POKYNY SI ULOŽTE

Tento návod obsahuje důležité bezpečnostní pokyny pro nabíječku a akumulátor.

1. Před použitím nabíječky si přečtěte všechny pokyny a varovné symboly na nabíječce a na akumulátoru.
2. Nabíječka a akumulátor jsou navrženy tak, aby pracovaly společně. Nepokoušejte se nabíjet touto nabíječkou jiné nářadí nebo akumulátory. Tento akumulátor se nepokoušejte nabíjet jinou nabíječkou.
3. Nabíječku a akumulátor nevystavujte dešti nebo sněhu ani je nepoužívejte ve vlhkém prostředí.
4. Použití nedoporučovaného příslušenství může mít za následek požár, úraz elektrickým proudem nebo zranění osob.
5. Nenamáhejte kabel. Nabíječku nikdy nenoste za kabel ani ji za něj nevytahujte ze zásuvky. Kabel udržujte z dosahu tepla, oleje a ostrých hran.
6. Nepoužívejte prodlužovací kabel.
7. Nabíječku s poškozeným kabelem či zástrčkou nepoužívejte; požádejte kvalifikovaného servisního technika o výměnu.
8. Pokud nabíječka utrpěla prudký náraz, upadla nebo byla jinak poškozena, nepoužívejte ji. Požádejte o kontrolu kvalifikovaného servisního technika.
9. Nepokoušejte se nabíječku a akumulátor rozebírat. Pokud je nutný servis nebo výměna, obraťte se na kvalifikovaného servisního technika. Nesprávná montáž může mít za následek úraz elektrickým proudem nebo požár.
10. Chcete-li snížit nebezpečí úrazu elektrickým proudem, před veškerou údržbou či čištěním odpojte nabíječku od zásuvky.
11. Dbejte na to, aby byl kabel umístěn tak, aby se po něm nechodilo, aby se o něj nedalo zakopnout nebo nebyl jinak vystaven poškození či zátěži.
12. Akumulátor neskladujte v místech, kde může teplota překročit 50 °C (např. plechová garáž nebo auto v létě), což může způsobit poškození akumulátoru.
13. Akumulátor nevhazujte do ohně. Může explodovat.
14. Nabíječka je určena k provozu pouze ve standardní elektrorozvodné síti. Připojujte ji pouze k napětí uvedenému na typovém štítku. Nepokoušejte se ji připojovat k žádnému jinému napětí!
15. Akumulátor nabíjejte v dobře větraném místě a nabíječku ani akumulátor během nabíjení nepřikrývejte látkou apod.
16. Dbejte, aby u akumulátoru nedošlo ke zkratu. Při zkratu může v akumulátoru vzniknout velký průtok proudu, může dojít k přehřátí a popáleninám.
17. POZNÁMKA: Pokud je napájecí kabel tohoto spotřebiče poškozen, musí dojít k jeho výměně pouze ve výrobcem určeném servisu, protože je zapotřebí speciálních nástrojů.
18. Tento přístroj není určen k použití osobami (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud nejsou pod dohledem osoby odpovědné za jejich bezpečnost nebo nebyly poučeny o používání přístroje.
19. Děti si s tímto zařízením nesmějí hrát. Čištění a uživatelskou údržbu přístroje nesmí provádět děti bez dozoru.

III. DODATEČNÉ BEZPEČNOSTNÍ POKYNY

1) Používejte ochranu zraku. Vystavení nadměrnému hluku může způsobit ztrátu sluchu. 2) Nepřibližujte ruce k místu řezání a listu. Udržujte ruce na izolovaných uchopovacích plochách. Pokud nářadí držíte oběma rukama, hrozí nebezpečí pořezání listem. 3) Nikdy nedržte řezaný předmět v rukách ani jej nemějte položený na nohou. Je důležité držet pracovní nástroj správně, aby se minimalizovala expozice těla nebo ztráta kontroly. 4) Uvědomte si, že tento nástroj je vždy v provozním stavu, protože jej není nutné zapojovat do elektrické zásuvky. 5) Vždy používejte ochranné brýle nebo brýle s bočními kryty. Běžné dioptrické brýle nebo sluneční brýle NEJSOU ochranné brýle. 6) Pokud se tento nástroj používá pro práci se dřevem ve stísněných prostorech (např. uvnitř budovy), používejte protiprachovou masku. 7) Dávejte pozor, abyste neřezali hřebíky. Před zahájením práce zkontrolujte, zda nejsou v obrobku hřebíky, případně je odstraňte. 8) Neřežte nadměrně velký obrobek. 9) Před řezáním zkontrolujte, zda je za obrobkem dostatečný prostor, aby list nezasáhl podlahu, dílený stůl atd. 10) Nástroj držte pevně. 11) Před zapnutím spínače se ujistěte, že se list nedotýká obrobku. 12) Nepřibližujte ruce k pohyblivým součástem. 13) Nedotýkejte se listu ani obrobku ihned po řezání; mohou být velmi horké a mohou způsobit popálení pokožky. 14) Nikdy nástroj nenatačejte. 15) Nepoužívejte deformované nebo prasklé listy.

16) Nepoužívejte listy, které nesplňují požadavky uvedené v tomto návodu. 17) Před výměnou listu, seřizováním nebo jinými úkony údržby vyjměte blok baterie z nástroje. 18) Při dlouhodobém používání nástroje používejte ochranu sluchu. 19) Při nabíjení se může nabíječka mírně zahřívat. Dochází k tomu běžně. NENABÍJEJTE baterii dlouho. 20) Blok baterie neskladujte v místech, kde může teplota překročit 50 °C (122 °F), např. plechová garáž nebo auto v létě, což může způsobit poškození akumulátoru. 21) Rozmezí okolních teplot je mezi 0 °C (32 °F) a 40 °C (104 °F).

IV. BEZPEČNOSTNÍ POKYNY PRO PILKY

1) Při práci v místech, kde hrozí nebezpečí kontaktu pilového listu se skrytými elektrickými kabely, držte elektrické nářadí za izolované úchopové plochy. V případě kontaktu řezného příslušenství s vodičem pod napětím může dojít k přivedení napětí do odkrytých kovových částí elektrického nářadí, což může způsobit úraz obsluhy elektrickým proudem. 2) Pomocí svorek nebo jiného praktického způsobu upevněte a zabezpečte obrobek na stabilní ploše. Držení obrobku rukou nebo proti tělu způsobí jeho nestabilitu, což může vést ke ztrátě kontroly.

UPOZORNĚNÍ

• Používejte pouze bloky baterií Panasonic, které jsou určeny k použití s tímto dobíjecím nástrojem.
• Společnost Panasonic neodpovídá za škody ani nehody způsobené použitím recyklovaného nebo padělaného bloku baterií.
• Nevhazujte blok baterie do ohně ani jej nevystavujte nadměrným teplotám. Zamezte styku kovových předmětů s konektory bloku baterie.
• Nepřenášejte ani neskladujte blok baterie ve stejném obalu jako hřebíky či jiné kovové předměty.
• Nenabíjejte blok baterie na místě s vysokou teplotou, například u ohně nebo na přímém slunci. V opačném případě se může baterie přehřát, vzplanout či explodovat.
• Po vyjmutí bloku baterie z nástroje nebo z nabíječky vždy nasaďte kryt bloku. V opačném případě může dojít ke krátkému spojení kontaktů baterie, což může způsobit požár.
• Až se projeví degradace bloku baterie, vyměňte jej za nový. Další používání poškozeného bloku baterie může vést k zahřívání, vznícení nebo k roztržení baterie. V zájmu zabránění únikům, přehřívání, vzniku kouře, vzniku požáru či roztržení baterie postupujte při manipulaci s našimi dobíjecími elektrickými nástroji (hlavní část nástroje, blok baterie, nabíječka) podle těchto pokynů.
• Nenechte odvrtaný materiál ani prach, aby padal na blok baterie.
• Před uložením odstraňte zbytky materiálu a prachu z bloku baterie, nasaďte červený plastový „kryt koncovky“ a umístěte mimo dosah kovových předmětů (šroubů, hřebíků apod.) do pouzdra na nářadí. Na poškození způsobená ztrátou předmětu v pouzdru se nevztahuje záruka.

UPOZORNĚNÍ

• Neprovádějte s dobíjecími elektrickými nástroji následující činnosti. (Hrozí vznik kouře, požáru či roztržení.)
• Nepoužívejte ani neponechávejte na dešti či v dosahu vlhkosti.
• Nepoužívejte po ponoření do vody.

Symbol Význam
V	Volt
---	Stejnosměrný proud
n₀	Neutrálni rychlost
... min-1	Otáčky Či pohyby za minutu
Ah	Elektrická kapacita bloku baterie
	V zájmu snížení rizika prípadného zraněné si uživotel musí prečíst a pochopit nám od k použití.
	Pouze k použítí v interiéru.

V. MONTÁŽ

UPOZORNĚNÍ

• Abyste snížili riziko zranění, před výměnou listu vždy vyjměte blok baterie.
• Nevdechujte přímý kouř vycházející z nástroje nebo z bloku baterie, může být škodlivý.

Kontrola před použitím

• Byl pro řezaný předmět připevněn správný pilový list?
• Má dřík namontovaného listu správný tvar a tloušťku? Zkontrolujte, zda je list pevně upevněn. Zkontrolujte, zda není list prasklý nebo zlomený. Zkontrolujte, zda se v řezaném předmětu nenacházejí žádné cizí předměty.

• Před provedením výměny listu, která zahrnuje kroky přípravy, kontroly a výměny, nezapomeňte vyjmout blok baterie. Pokud tak neučiníte, může dojít k nehodě v důsledku neúmyslného spuštění nástroje.
• Při tažení pilového listu tahejte za jeho zadní stranu.

Při výběru zvolte takový pilový list, který po odečtení délky zdvihu (14 mm) vyčnívá dostatečně daleko od ochranné patky za řezaný materiál. [Fig. 1]

Nasazení

1. Zasuňte pilový list do upínadla listu. [Fig. 2]
2. Vložte pilový list, přičemž přidržujte pojistnou objímku v otočené poloze. [Fig. 3]

Pilový list lze podle typu prováděné práce připevnit řeznou stranou nahoru nebo dolů. [Fig. 4]

1. Uvolněte pojistnou objímku.

Integrovaná pružina automaticky vrátí objímku do své polohy a zajistí pilový list v poloze. - Uchopte zadní stranu pilového listu a dvakrát nebo třikrát ji zatáhněte, abyste ověřili, že je bezpečně upevněn. [Fig. 5] Zkontrolujte, zda teplota listu dostatečně klesla, poté jej sejměte.

Sejmutí

1. Otočte pojistnou objímku.
2. Vyjměte pilový list.

Připevnění nebo sejmutí bloku baterie

1. Připojení bloku baterie: [Fig. 6] Srovnejte rovnací značky a připevněte blok baterie.
2. Nasuňte blok baterie tak, aby se zajistil ve správné poloze.
3. Vyjmutí bloku baterie: [Obr. 6] Vytáhněte tlačítko z přední strany a blok baterie uvolněte.

Nastavení úhlu rukojeti

Polohu rukojeti lze nastavit na 4 různé úhly.

• Úhel rukojeti nastavíte posunutím uvolňovací páčky zámku rukojeti. [Obr. 7] [Obr. 8]
• Před zahájením práce se ujistěte, že je rukojet' upevněna v daném úhlu jejím pohybem nahoru a dolů.

Nastavení polohy ochranné patky

Polohu patky můžete upravit zasunutím šestihranného klíče do spodní části hlavní jednotky (viz obrázek) a povolením vnitřního seřizovacího šroubu patky o jednu otáčku. [Obr. 9]

• Pokud se sníží ostrost listu v některé jeho části v důsledku jeho používání, lze změnou polohy patky použít nevyužívanou část, čímž lze prodloužit životnost pilového listu.
• Po seřízení nezapomeňte seřizovací šroub utáhnout.
• Patku nelze demontovat.
• Seřizovací šroub patky nepovolujte o více než 2 otáčky, protože by to mohlo způsobit poruchu.

UPOZORNĚNÍ

• Při práci pevně přitiskněte ochrannou patku k materiálu, který chcete odříznout.
• Při řezání nepoužívejte nadměrnou sílu.
• Při řezání do malého oblouku snižte rychlost posuvu.

VI. PROVOZ

1. Zatlačte dolů uvolňovací páčku zámku spínače a současně stiskněte spínač napájení. [Obr. 10]

Zámek spínače lze deaktivovat zatlačením uvolňovací páčky zámku spínače z jedné strany. - Rychlost se zvyšuje s mírou stisknutí spínače napájení.

• Pokud držíte stisknutý spínač napájení, nástroj bude pracovat i v případě, že uvolníte prsty z uvolňovací páčky zámku spínače.
• Po dokončení řezání spínač napájení uvolněte.
• Zkontrolujte, zda teplota listu dostatečně klesla, poté jej sejměte.

Při práci s nástrojem může při stisknutí spouště dojít k chvilkové prodlevě, než se zahájí otáčení. To neznamená poruchu.

• K této prodlevě dochází, když se nabudí obvody nástroje při prvním stisknutí spouště po instalaci nového bloku baterie, nebo poté, co nástroj nebyl používán po dobu alespoň 1 minuty. Otáčení bude zahájeno bez prodlevy během druhého a následujícího uvedení do provozu.

Řezání

POZNÁMKA:

• Držte ochrannou patku přitlačenou k řezanému materiálu, přičemž dbejte na to, aby byl pilový list v požadované poloze řezu, a stiskněte spínač. List může občas zavibrovat, což je normální jev.
• Pokud se nahromadí odřezky na nerovném povrchu v blízkosti místa, kde je připevněn pilový list, před pokračováním v práci je vyčistěte. Zkontrolujte, zda pod obrobkem nejsou žádné překážky, které byste mohli přeříznout. Zkontrolujte, zda se v řezaném materiálu nenacházejí žádné cizí předměty, jako jsou hřebíky.

Pokud se list při řezání dostane do kontaktu s nějakými takovými předměty, vznikne silná reakční síla, jež může způsobit vážné zranění. - Nepokládejte ruku na předmět ve směru, kterým se má provádět řezání. Pokud toto pravidlo není dodrženo, hrozí nebezpečí zranění.

Držení nástroje a tlačení na něj

Nástroj držte pevně oběma rukama. Při práci s nástrojem není nutné vyvíjet nadměrnou sílu. Při aplikaci nadměrné síly na nástroj

páčením nebo tlačením dbejte zvýšené opatrnosti, aby nedošlo k poškození nástroje. Při řezání v malém oblouku bude výsledkem nižší rychlost posuvu.

Pokud se pokusíte o příliš rychlý pohyb pily, může dojít k poškození pilového listu.

UPOZORNĚNÍ

• Neodstraňujte přední kryt. Nástroj vždy držte rukou na horní straně předního krytu.
• Po dočasném nebo úplném skončení práce vždy vypněte spínač a vyjměte blok baterie z nástroje.

Pokus o řezání trubky, kusu dřeva nebo jiného materiálu, který přesahuje řeznou kapacitu listu pily, může způsobit, že hrot listu narazí do vnitřní části trubky nebo části dřeva a dojde k poškození listu. [Fig. 11].

UPOZORNĚNÍ

• Při práci s nástrojem udržujte ochrannou patku v kontaktu s řezaným materiálem.
• Pokud tak neučiníte, může dojít k poškození pilového listu v důsledku následných vibrací. Řezání v malém oblouku bude výsledkem nižší rychlost posuvu.

Ovládací panel

(N) Kontrolka vybití akumulátoru

Nesvítí (normální provoz)

Bliká (bez nabíjení) Funkce ochrany baterie je aktivní

Nadměrné (úplné) vybití lithium-iontových baterií výrazně zkracuje jejich životnost. Nástroj je vybaven funkcí ochrany baterie, která zabraňuje nadměrnému vybití bloku baterie.

• Funkce ochrany baterie se aktivuje bezprostředně před tím, než baterie zcela ztratí svůj náboj, což způsobí blikání výstražné kontrolky vybité baterie.
• Pokud zpozorujete blikání výstražné kontrolky vybité baterie, okamžitě blok baterie nabijte.
• Pokud nástroj zapnete s příliš nízkou zbývající kapacitou baterie, nástroj může přestat pracovat, aniž by se nejprve rozblikala výstražná kontrolka vybité baterie. To znamená, že zbývá příliš málo energie baterie pro použití nástroje a blok baterie je třeba před dalším použitím nabít.
• Pokud je nářadí během používání vystaveno náhlému zatížení, které způsobí zablokování motoru, může se aktivovat snímač přetížení a může se rozblikat výstražná kontrolka vybité baterie. Kontrolka přestane blikat, jakmile se vyřeší příčina zablokování motoru a uvolní se a stiskne spoušť.

(O) Kontrolka přehřátí (baterie)

Nesvítí (normální provoz)

Blikání: Přehřátí značí, že byla práce přerušena z důvodu přehřátí baterie.

V zájmu ochrany motoru nebo baterie si při provádění tohoto úkonu dejte pozor na následující.

• Pokud se motor nebo baterie zahřejí, aktivuje se funkce ochrany a motor nebo baterie přestanou pracovat. Je-li tato funkce aktivní, na ovládacím panelu se rozsvítí nebo rozbliká kontrolka přehřátí.
• Pokud se aktivuje funkce ochrany proti přehřátí, nechte nástroj důkladně vychladnout (alespoň 30 minut). Nástroj je připraven k použití, jakmile kontrolka přehřátí zhasne.
• Nepoužívejte nástroj způsobem, který opakovaně aktivuje funkci ochrany proti přehřátí.
• Pokud je nástroj používán nepřetržitě při vysokém zatížení nebo pokud je používán v podmínkách s vysokou teplotou (například v létě), funkce ochrany proti přehřátí se může aktivovat často.
• Pokud je nástroj používán v chladném počasí (například v zimě) nebo pokud je během používání často vypínán, funkce ochrany proti přehřátí se nemusí aktivovat.
• Rozsah okolní teploty je 0 °C (32 °F) až 40 °C (104 °F). Pokud se blok baterie používá při teplotě baterie nižší než 0 °C (32 °F), nástroj nemusí správně fungovat.
• Při nabíjení chladného bloku baterie (pod 0 °C (32 °F)) na teplém místě ponechte blok baterie na místě a počkejte déle než jednu hodinu, než se baterie zahřeje na úroveň okolní teploty.

[blok baterie]

Správné používání bloku baterie [Fig. 12]

• Optimální životnosti dosáhnete tak, že po použití uskladníte blok baterie Li-ion bez nabíjení.
• Při používání bloku baterie je nutné dostatečné odvětrávání prostoru.

Bezpečné použití

• Není-li blok baterie pevně přichycen, začne po stisknutí spouště blikat kontrolka přehřátí a kontrolka vybití baterie, které vás upozorní, že není možný bezpečný provoz, a hlavní jednotka se nezačne normálně otáčet. Připojte blok baterie k jednotce nástroje tak, aby červená nebo žlutá etiketa nebyly vidět.
• Používejte pouze dobíjecí akumulátory určené pro akumulátorová nářadí Panasonic. Nepoužívejte upravené akumulátory (včetně akumulátorů, které byly rozebrány a jejich části vyměněny).
• Nepoužívejte poškozené akumulátory. Hrozí riziko nadměrného zahřívání, vznícení a výbuchu.
• Pokud z akumulátoru uniká kapalina, přestaňte nářadí používat, chraňte jej před otevřeným plamenem a okamžitě vraťte v místě prodeje.
• Akumulátor upevněte nasunutím, aby žlutý a červený štítek nebyl viditelný, a zkontrolujte, zda je zajištěn v dané poloze.
• Pokud tak neučiníte, může dojít k popálení.
• Rozmezí teploty použití pro lithium-iontové akumulátory je 0 až 40°C.
• Použití akumulátoru ochlazeného pod bod mrazu, například v chladnějších severských oblastech, může mít za následek abnormální fungování přístroje. V takových případech nechte akumulátor před použitím v místě o teplotě max. 10 °C po dobu jedné hodiny nebo déle a přístroj používejte až po zahřátí akumulátoru.

[nabíječka baterie]

Nabíjení

UPOZORNĚNÍ:

1) Pokud teplota bloku baterie klesne pod přibližně -10 °C (14°F), nabíjení se automaticky zastaví, aby se zabránilo degradaci baterie. 2) Rozmezí okolních teplot je mezi 0°C (32°F) a 40°C (104°F). Používá-li se blok baterií při teplotě baterie nižší než 0°C (32°F), nemusí nástroj fungovat správně. 3) Nabíječku používejte při teplotách mezi 0°C (32°F) a 40°C (104°F) a nabíjejte baterii při podobné teplotě, jakou má samotná baterie. (Mezi teplotou baterie a teplotou v místě nabíjení nesmí být větší rozdíl než 15°C (59°F).) 4) Při dobíjení studeného (pod 0 °C (32°F)) bloku baterie v teplejším prostředí nechte zde blok baterie alespoň jednu hodinu, aby se zahřál na okolní teplotu. 5) Při nabíjení více než dvou baterií po sobě nechte nabíječku vychladnout. 6) Při manipulaci s nabíječkou ani jindy nestrkejte prsty do otvoru kontaktu.

7) Pokud nabíječku nepoužíváte, vypojte ji ze sítě. 8) Nabíječku skladujte v rozmezí teplot 0 až 40°C a akumulátor nabíjejte při teplotě blízké teplotě skladování.

• Pokud se akumulátor nabíjí při teplotě nižší než 0 °C, plné nabití bude asi jen 50 % normálního nabití. Nabíjení zahajte minimálně po 1 hodině při předepsané teplotě.

9) Akumulátor nedobíjejte ve špatně větraném místě. 10) Během nabíjení nepřikrývejte akumulátor ani nabíječku látkou nebo podobným materiálem.

POZNÁMKA:

V okamžiku nákupu není blok baterie plně nabitý. Před použitím je nutné jej nabít.

Jak nabíjet

1. Zapojte nabíječku do zásuvky střídavého proudu.

POZNÁMKA:

Při zasouvání zástrčky do zásuvky střídavého proudu může dojít k jiskření, z hlediska bezpečnosti se však nejedná o problém.

1. Zapojte blok baterie pevně do nabíječky.

(1) Vyrovnejte rovnací značky a umístěte baterii do dokovacího otvoru nabíječky.

POZNÁMKA:

Rovnací značka [Fig. 13] není vyznačena na všech blocích baterie (na straně 8).

(2) Zasuňte blok baterie po směru šipky. [Fig. 13]

1. Při nabíjení se rozsvítí kontrolka nabíjení. Po dokončení nabíjení se automaticky sepne interní elektronický spínač, který zabrání přebití.
2. Nabíjení nezačne, pokud je blok baterie horký (například bezprostředně po vysoké zátěži v provozu). Oranžová kontrolka pohotovostního režimu bude blikat, dokud baterie nevychladne.

Poté začne nabíjení automaticky.

1. Po nabití baterie z přibližně 80 % začne kontrolka nabíjení (zelená) pomalu blikat.
2. Po úplném nabití zelená kontrolka nabíjení zhasne.
3. Je-li teplota baterie 0 °C (32 °F) či méně, plné nabití bloku baterie trvá delší dobu než normálně.

I při plném nabití bude mít baterie přibližně jen 50 % energie, kterou by měla po plném nabití za normální provozní teploty.

1. Pokud kontrolka nabíjení (zelená) nezhasne, obraťte se na autorizovaného dealera.
2. Vložíte-li do nabíječky plně nabitou baterii, kontrolka nabíjení se rozsvítí. Po několika minutách zelená kontrolka nabíjení zhasne.
3. Podržte tlačítko uvolnění bloku baterie a blok baterie vyjměte. [Fig. 13]

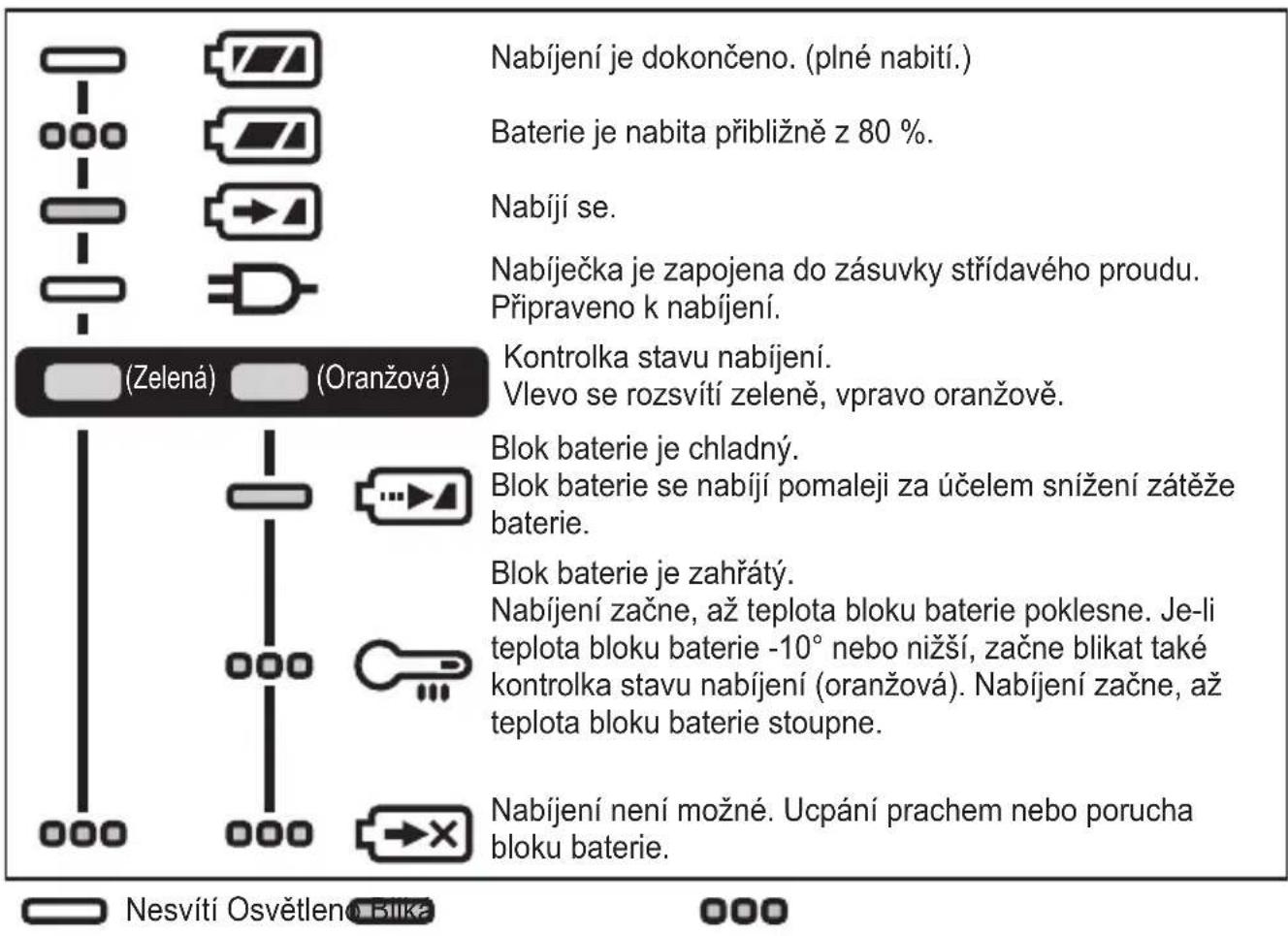

UKAZATELE

Recyklace baterie

POZOR:

Z důvodu ochrany životního prostředí a dalšího využití materiálu je nutné baterie likvidovat na oficiálně stanoveném místě, pokud se ve vaší zemi taková nacházejí.

Informace pro uživatele ohledně sběru a likvidace starých zařízení a použitých baterií

Tyto symboly na výrobcích, obalech a/nebo v doprovodné dokumentaci znamenají, že použité elektrické a elektronické výrobky a baterie se nesmí likvidovat společně s běžným odpadem z domácnosti.

Správné nakládání s těmito výrobky a použitými bateriemi a jejich sběr a recyklaci zajistí příslušná sběrná místa v souladu s národní legislativou a směrnicemi 2012/19/ES a 2006/66/ES.

Správnou likvidací těchto výrobků a baterií pomůžete šetřit cenné zdroje a předcházet případným nepříznivým vlivům na lidské zdraví a životní prostředí, k čemuž by jinak při nesprávném zacházení s odpadem mohlo dojít.

Další informace o sběru a recyklaci starých výrobků a baterií vám sdělí místní úřad, komunální služba nebo prodejní místo, kde jste příslušné položky nakoupili. Za nesprávnou likvidaci tohoto odpadu může být v souladu se státní legislativou udělena pokuta.

[Pro komerční uživatele v Evropské unii]

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si další informace u svého dealera nebo dodavatele.

[Informace o likvidaci v zemích mimo Evropskou unii]

Tyto symboly platí pouze v Evropské unii. Chcete-li tyto položky zlikvidovat, obraťte se na místní úřady nebo dealera o správný postup likvidace.

VII. ÚDRŽBA

K otírání jednotky používejte pouze suchý měkký hadřík. K čištění nepoužívejte vlhké hadříky, čisticí prostředky, benzín ani jiná těkavá rozpouštědla. - V případě, že dovnitř nástroje nebo bloku baterie pronikne voda, nechte vodu co nejdříve vytéct a baterii vyschnout. Opatrně odstraňujte veškerý prach nebo železné částice, které se uvnitř nástroje hromadí. V případě problémů s funkčností nástroje se obraťte na opravnu.

VIII. PŘÍSLUŠENSTVÍ

UPOZORNĚNÍ:

• Použití jakéhokoli příslušenství, které není uvedeno v tomto návodu, může způsobit požár, úraz elektrickým proudem nebo zranění osob. Používejte pouze doporučené příslušenství. V zájmu zabránění nebezpečí úrazu používejte příslušenství nebo nástavce pouze k určenému účelu.
• Pro elektrické nářadí používejte pouze bloky baterií Panasonic Li-ion (napětí 14,4 V DC / 18 V DC).

IX. SPECIFIKACE

HLAVNÍ JEDNOTKA

Model EY47A1
Motor 14,4 V DC 18 V DC
Tlouš'tka upevného lista 0,9 mm - 1,6 mm
Délka zdvihú 14 mm
Zdvihy za minutu 0 - 3000 min		-1	0 - 3200 min-1
Maximální šrezná kapacita	Dřevo 50 mm
	Měkká ocel 50 mm
Celková délka 455 mm
Hmotnost (s blokem baterie: EY9L45) 1,9 kg—
Hmotnost (s blokem baterie: EY9L47) 1,7 kg—
Hmotnost (s blokem baterie: EY9L51) — 2,0 kg
Hmotnost (s blokem baterie: EY9L52) — 1,8 kg
Hmotnost (s blokem baterie: EY9L53)		—	1,8 kg
Hmotnost (s blokem baterie: EY9L54)		—	2,05 kg

NABÍJEČKA BATERIE

Model EY0L82
Elektrická charakteristika	Viz typový štǐtek na spodní straně nabíječky.
Hmotnost	0,93 kg

BATERIOVÝ BLOK

Čísló modelu	EY9L45	EY9L47	EY9L51	EY9L52	EY9L53	EY9L54
Uchovávacíbaterie	Baterie li-ion
napětí	DC 14,4 V		DC 18 V
	(3,6 V × 8článků)	(3,6 V × 4článků)	(3,6 V ×10 Článků)	(3,6 V × 5článků)	(3,6 V × 5článků)	(3,6 V ×10 Článků)
Doba nabijeni(ELY0L82)	Užitná: 50min	Užitná: 35min	Užitná: 55min	Užitná: 35min	Užitná: 45min	Užitná: 65min
	Plná:60 min	Plná:40 min	Plná:70 min	Plná:40 min	Plná:60 min	Plná:80 min

X. TECHNICKÉ ÚDAJE

Informace o hluku a hodnoty vibrací v souladu s normou EN62841-2-11, EN62841-1.

Deklarované celkové hodnoty vibrací a deklarované hodnoty emisí hluku byly měřeny v souladu se standardní zkušební metodou a mohou být použity pro porovnání jednoho přístroje s jiným. Deklarované celkové hodnoty vibrací a deklarované hodnoty emisí hluku lze rovněž použít při předběžném posouzení expozice.

1. Informace o hluku

Hladina emisi akustického tlaku vázěnéktrem typu A LpA 76 dB
Neurčitě pro hladinu akustického tlaku K		pA 5 dB
Hladina akustického výkonu vázěnéktrem typu A L		wA 87 dB
Neurčitě pro úroveř akustického výkonu K		wA 5 dB

2. Střední vibrace

Hodnota emisí vibraci prřežání desek pilovým listem ah,B 14,3 m/s		2
Neurčité prřežání desek pilou Kh,B 1,5 m/s		2
Hodnota emisí vibraci prřežání dřevěných trámů pilovým listem		ah,B 14,3 m/s 2
Neurčité prřežání dřevěních trámů pilovým listem Kh,B 1,5 m/s		2

CS

Cíl výše uvedeného prohlášení je v souladu s požadavky následujících legislativních ustanovení EU a harmonizovanými normami a další poskytnuté informace v případě .
