Merk	Panasonic
Model	EY47A1
Producttype	Draadloze reciprozaag
Motorspanning	14,4 V DC / 18 V DC
Slaglengte	14 mm
Onbelaste snelheid	0 - 3000 min⁻¹ (14,4 V) / 0 - 3200 min⁻¹ (18 V)
Max. zaagcapaciteit (hout)	50 mm
Max. zaagcapaciteit (zacht staal)	50 mm
Compatibele zaagblad dikte	0,9 mm - 1,6 mm
Totale lengte	455 mm
Gewicht (met accu)	1,7 kg - 2,05 kg afhankelijk van accu
Accutype	Li-ion Panasonic (14,4 V of 18 V)
Compatibele lader	EY0L82
Geluidsdrukniveau	76 dB (A)
Geluidsvermogensniveau	87 dB (A)
Trilling (hout zagen)	14,3 m/s²
Verstelbare handgreehoek	4 standen
Zoolverstelling	Ja, met inbusschroef
Accubescherming	Overmatige ontlading, oververhitting
Indicatoren	Accu leeg, oververhitting
Onderhoud	Droge doek, geen oplosmiddelen
Beoogd gebruik	Metaal, hout, kunststof, gipsplaten

Veelgestelde vragen - EY47A1 PANASONIC

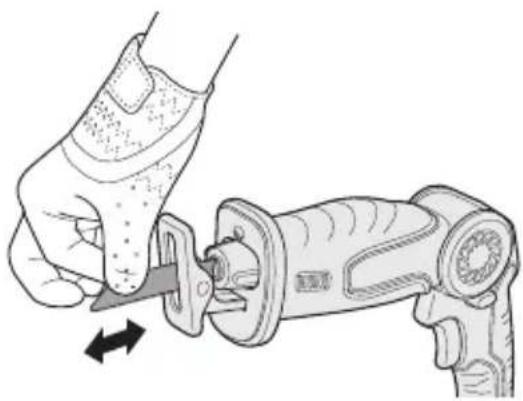

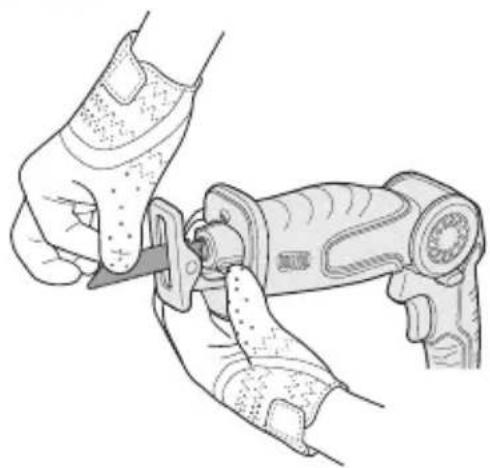

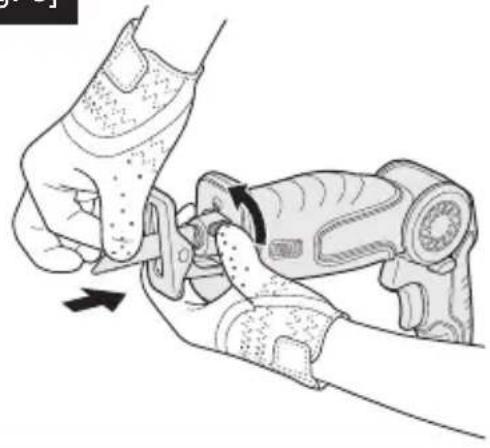

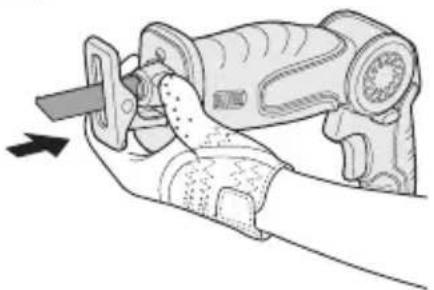

Hoe installeer ik het zaagblad op de Panasonic EY47A1 reciprozaag?

Zorg ervoor dat de accu is verwijderd. Draai de vergrendelbare huls, steek het zaagblad in de zaagbladvergrendeling terwijl u de huls draait, en laat deze dan los. Controleer of het zaagblad goed vastzit door eraan te trekken. Houd rekening met de juiste zaagrichting voor de klus.

Welke accu's zijn compatibel met dit model?

De Li-ion Panasonic accu's uit de series EY9L45, EY9L47, EY9L51, EY9L52, EY9L53 en EY9L54 (14,4 V of 18 V) zijn compatibel. Gebruik alleen door de fabrikant aanbevolen accu's om risico's te voorkomen.

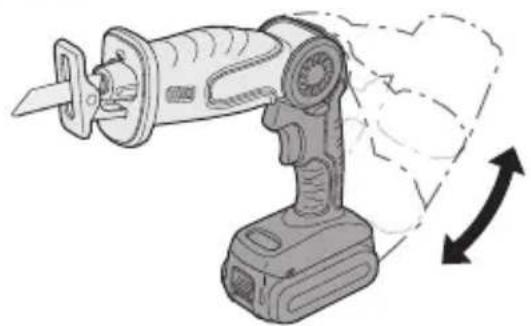

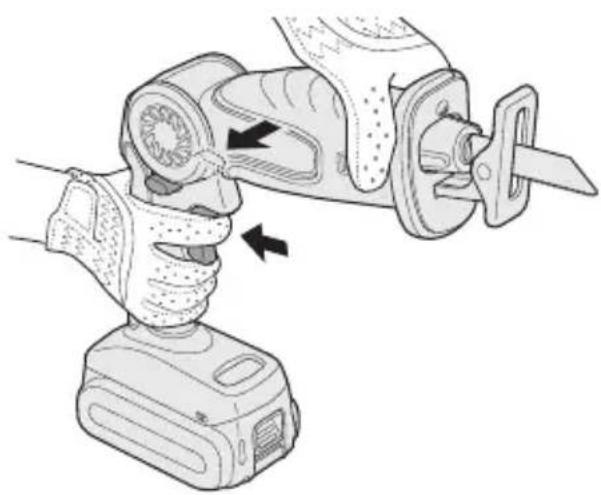

Hoe stel ik de handgreehoek in?

Schuif de ontgrendelingshendel van de handgreepvergrendeling en stel de hoek in op een van de 4 beschikbare standen. Controleer voor gebruik of de handgreep goed vastzit door deze licht te bewegen.

Wat moet ik doen als het accu-indicatielampje knippert?

Het lampje geeft aan dat de accu bijna leeg is. Laad de accu onmiddellijk op met de EY0L82 lader. Als het gereedschap tijdens gebruik stopt, is de accu te leeg en moet deze worden opgeladen.

Hoe reinig en onderhoud ik de zaag?

Gebruik een droge, zachte doek om het gereedschap af te vegen. Gebruik geen oplosmiddelen, benzine of een natte doek. Verwijder regelmatig opgehoopt stof en ijzervijlsel van binnen.

Kan ik deze zaag gebruiken om metaal te zagen?

Ja, deze reciprozaag is ontworpen om metaal, hout, kunststof en gipsplaten te zagen. Gebruik een geschikt zaagblad voor het materiaal en respecteer de maximale zaagcapaciteiten (50 mm voor zacht staal).

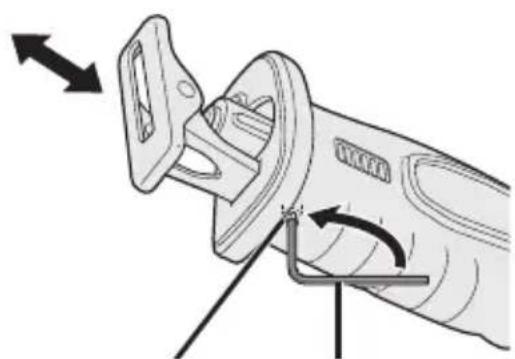

Hoe vervang ik de beschermzool?

De zool kan niet worden verwijderd, maar de positie is verstelbaar. Steek een inbussleutel in de stelschroef aan de onderkant van het gereedschap en draai deze ongeveer een slag los. Pas de zoolpositie aan en draai de schroef weer vast. Draai niet meer dan 2 slagen los.

Wat is de maximale zaagsnelheid?

De onbelaste snelheid bedraagt 3000 slagen/min met een 14,4 V accu en 3200 slagen/min met een 18 V accu. De snelheid varieert afhankelijk van de trekkerdruk.

Hoe voorkom ik overmatige trillingen?

Houd het gereedschap stevig vast met beide handen, druk de zool tegen het werkstuk en gebruik een geschikt, scherp zaagblad. Forceer het gereedschap niet en verlaag de snelheid bij kleine bogen.

Waar vind ik vervangende zaagbladen?

Gebruik alleen zaagbladen die compatibel zijn met een dikte van 0,9 mm tot 1,6 mm en een geschikte schacht. Raadpleeg een erkende Panasonic dealer of de lijst met aanbevolen accessoires in de handleiding.

GEBRUIKSAANWIJZING EY47A1 PANASONIC

Lees deze gebruiksaanwijzing aandachtig door voor u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele naslag.

Nederlands: Bladzijde 70

Polski: Strona 173

Espanol: Página 85

Cesky: Strana 188

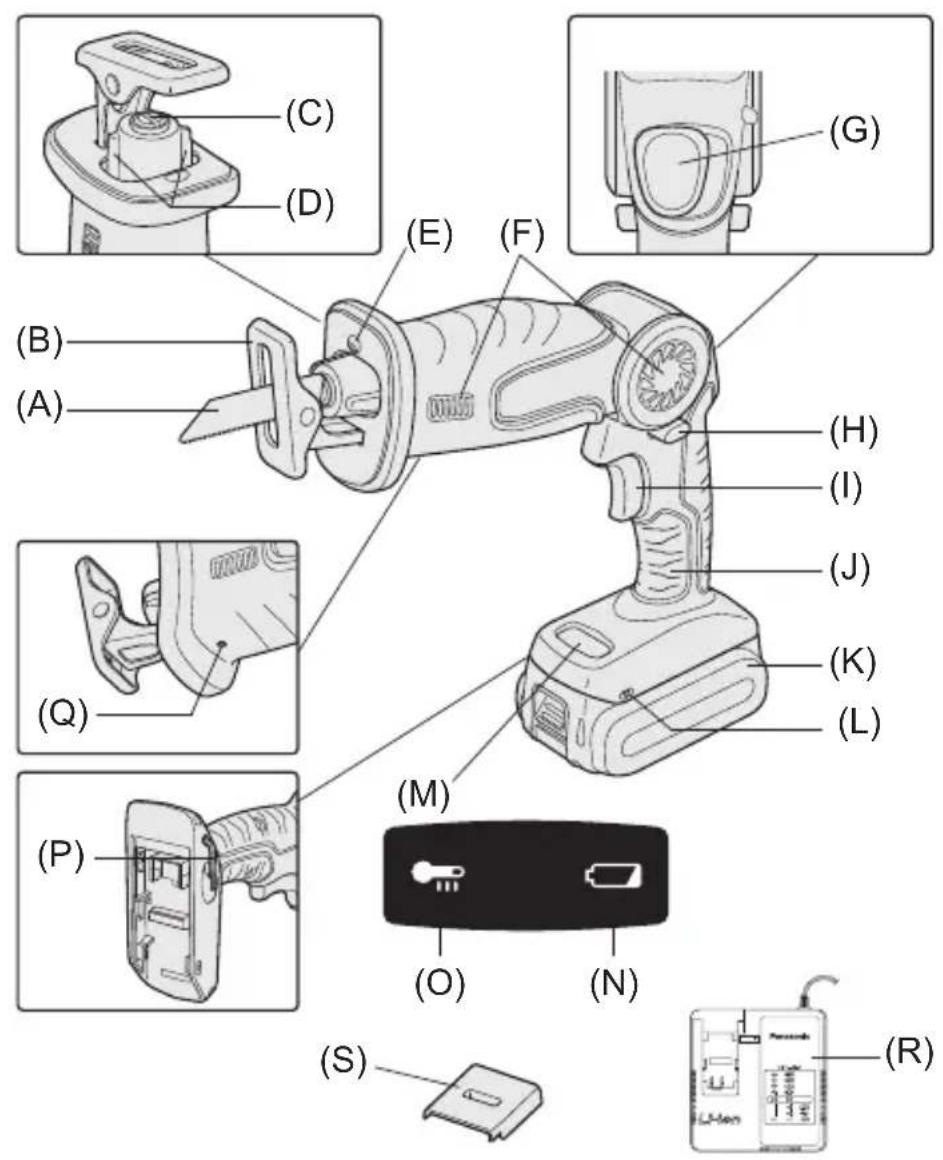

(A)	Metal blade	Cuchilla de metal	Metal böçak
	Metallsägeblatt	Metalsavblad	Metalowe ostrze
	Lame à métal	Metallsågblad	Kovový list
	Lama per metallo	Metallblad	Fémpenge
	Metaalzaagblad	Metalliterä
(B)	Protective shoe	Zapata protectora	Koruyucu sabuç
	Sicherheitsbacke	Beskyttende sko	Stopka ochronna
	Sabot de protection	Skyddssko	Ochranná patka
	Protezione	Beskyttelsessko	Védős Saru
	Beschermende schoen	Suojakenkä
(C)	Blade clamp	Abrazadora de cuchilla	Bócak kelepçesi
	Sägeblatthalterung	Savbladsholder	Zacisk ostrza
	Blocage de lame	Sågbladshällare	Upíndlo lista
	Morsetto lama	Bladklemme	Pengebefogás
	Zaagbladkap	Terän kiinnitin
(D)	Locking sleeve	Casquillo de cierre	Kilitlenen manşon
	Verriegelungsmuffe	Låsebønsing	Tuleja blokujça
	Manchon de verrouillage	Låshylsa	Pojistná objímka
	Manicotto di bloccaggio	Låsehylse	Rögzítöhüvely
	Vergrendelingshuls	Lukitusholkki
(E)	LED light	Luz indicadora	LED İsşi
	LED-Leuche	LED-lys	Lampka LED
	Lumière DEL	LED-ljus	Lampa LED
	Luce LED	LED-lys	LED-lámpa
	LED-lampje	LED-valo
(F)	Vent hole	Orificio de ventilación	Havalandirma deligi
	Entlüftungsöffnung	Ventilationshul	Otwör wentylacyjny
	Trou d'aération	Ventilhål	Větrací otvor
	Foro di sfiato	Ventilasjonsåpning	Szellőzőfurat
	Ventilatiegat	Tuuletusaukkó
(G)	Handle lock release lever	Reglage für bortkoppling av handtagsspparr
	Griffspere-Entriegelungshebel	Låsutløerspake for händtak
	Levier de déverrouillage du verrou de poignée	Kahvalukon vapautusvipu
	Levetta di blocco/sblocco impugnatura	Tutamak kilit açma kolu
	Handvatdeblokkeertoets	Dzwignia zwalniania blokady uchwytu
	Palanca de liberación del bloqueo de la empuñadura	Uvolnovaci páčka zámku rukojeti
	Udloser til Handtagslås	Markolatzár kiloldóretesze
(H)	Switch lock release lever	Reglage für bortkoppling av brytarspparr
	Schaltersperre-Entriegelungshebel	Låsutløerspake for bryter
	Levier de déverrouillage du système de verrou	Käytökytkimen lukon vapautusvipu
	Levetta di blocco/sblocco interruptore	Anahtar kilit açma kolu
	Schakelaardeblokkeertoets	Dzwignia zwalniania blokady
	Palanca de liberación del bloqueo del interruptor	przelącznika
	Udloser til kontaktlås	Uvólnováci páčka zámku spínače
(I)	Power switch Netzschalter Interrupteur d'alimentation Interruttore di accensione Hoofdschakelaar	Interruptor de alimentación Afbryder Strömbrytare Strømbryter Käytökytkin	Açma/Kapama Düğmesi Przycisk zasilania Spínač napájení Hálózati kapcsoló
(J)	Handle Griff Poiignée Impugnatura Handvat	Empuñadura Handtag Handtag Handtak Kahva	Tutamak Uchwyt Rukojet' Markolat
(K)	Battery pack Akku Batterie autonome Pacco batteria Accu	Batería Batteripakning Batteri Batteripakke Akku	Pil takimi Akumulator Blok baterie Akkumulátoregység

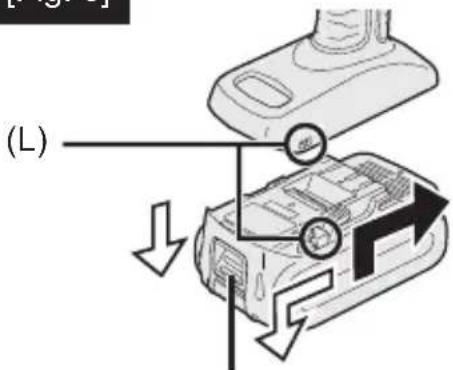

(L)	Alignment marks Ausrichtmarkierungen Marques d'alignment Marcature allineamento Uitlijntekens	Marcas de alineación Flugtemærker Anpassningsmärken Innrettingsmerker Sovitusmerkit	Hizalama işaretleri Znaczniki Rovnaci značky Pozíciójelólések
(M)	Display Display Affichage Display Scherm	Visualización Display Display Skjerm Näytö	Ekran Wyswieltlacz Displej Kijelző
(N)	Low battery warning lamp Akku-Schwach-Warnlampe Témoin d'advertissement de batterie faible Spia di avermenteito batteria scarica Waarschuingslampje laag accuvermogen Lámpara de advertencia de battería baja Adverselslampe for lav't Batteriniveau Varningslampa für lågt batteri	Varsellampe for lav't batteri Akun alhaisen varaustilan varoitusvalo Düşuk pil uyari lambasi Lampka ostrzegawca niskiego poziomu naladowania akumulatora Kontrlka vybití akumulátoru Üzemi toltöttseg figyelmeztető lámpa
(O)	Overheat warning lamp (battery) Überhitzungs-Warnlampe (Akku) Témoin d'advertissement de surchauffe (batterie) Spia avertenza surriscaldamento (batteria) Oververhitting-waarschuingslampje (accu) Luz de advertencia de sobrecalentamento (bateriaí) Adverselslamp til overophedning (batteri)	Varningslampa für overhettning (batteri) Varsellampe for overoppheting (batteri) Ylikuumenemisen varoituslamppu (akku) Aşırı sinma uyari lambasi (batarya) Lampka ostrzegawca przyegrzania (akumulator) Kontrlka prěhřátí (baterie) Túlmegedésre figyelmeztető lámpa (akkumulátor)
(P)	Hex Wrench	Llave hexagonal	Alyan Anahtari
	Sechskantschlüssel	Sekskantnøgle	Klucz imbusowy
	Clé hexagonale	Insexnyckel	Šestihranný klič
	Chiave esagonale	Unbrakonøkkel	Imbuszkulcs
	Inbussleutel	Kuusiokoloavain
(Q)	Shoe adjustment screw		Skojusteringsskruv
	Backeneinstellschraube		Skojusteringsskrue
	Vis de réglage du sabot		Kengän säätöruuvi
	Vite di regolazione del piedino		Pabuç ayar vidası
	Stelschroef voor schoen		Śruba do regulaci stopki
	Tornillo de ajuste de la zapata		Señizovaci šroub patky
	Justeringsskrue til sko		Saruállító csavar
(R)	Battery charger		Batteriladdare
	Ladegerät		Batterilader
	Chargeur de batterie		Akkulaturi
	Caricabatterie		Batarya Şarj cihazi
	Acculader		Ładowarka
	Cargador de batería		Nabiječka baterie
	Batterioplader		Akkumulátortöltő
(S)	Battery pack cover		Batteriskydd
	Akkuabdeckung		Batteripakkedeksel
	Couvercle de la batterie autonome		Akun liitinsuoja
	Coperchio batterie		Batarya paketi kapagli
	Accudeksel		Pokrywa akumulatora
	Cubierta de la batería		Kryt akumulátoru
	Akkuafdækning		Akkumulátregység fedele

Dansk: Side 100

Magyar: Oldal 202

FUNCTIONAL DESCRIPTION FUNKTIONSBESCHREIBUNG DESCRIPTION DES FONCTIONS DESCRIZIONE DELLE FUNZIONI FUNCTIEBESCHRIJVING DESCRIPCION FUNCIONAL FUNKTIONSBESKRIVELSE FUNKTIONSBESKRIVNING FUNKSJONSBESKRIVELSE TOIMINTAKUVAUS ISLEVSEL AÇIKLAMA OPIS DZIAŁANIA FUNKČNÍ POPIS MÜKÖDÉSI LEIRÁS

[Fig. 1]

[Fig. 3]

[Fig. 4]

[Fig. 2]

[Fig. 5]

[Fig. 6]

Button Knapp

Knop

Knop

Knop

Bevestigen

Bevestigen

Aansluiting

Aansluiting

Bevestigen

Bevestigen

Bevestigen

Montage

Montage

Bevestigen

Bevestigen

Montage

Montage

Aansluiten

Verwijderen

Verwijderen

Verwijderen

Verwijderen

Verwijderen

Verwijderen

Verwijderen

Verwijderen

Verwijderen

Verwijderen

Verwijderen

Verwijderen

Verwijderen

Verwijdering

[Fig. 7]

[Fig. 8]

[Fig. 9] (Q) (P)

[Fig. 10]

[Fig. 11]

Verpakking

Accudeksel

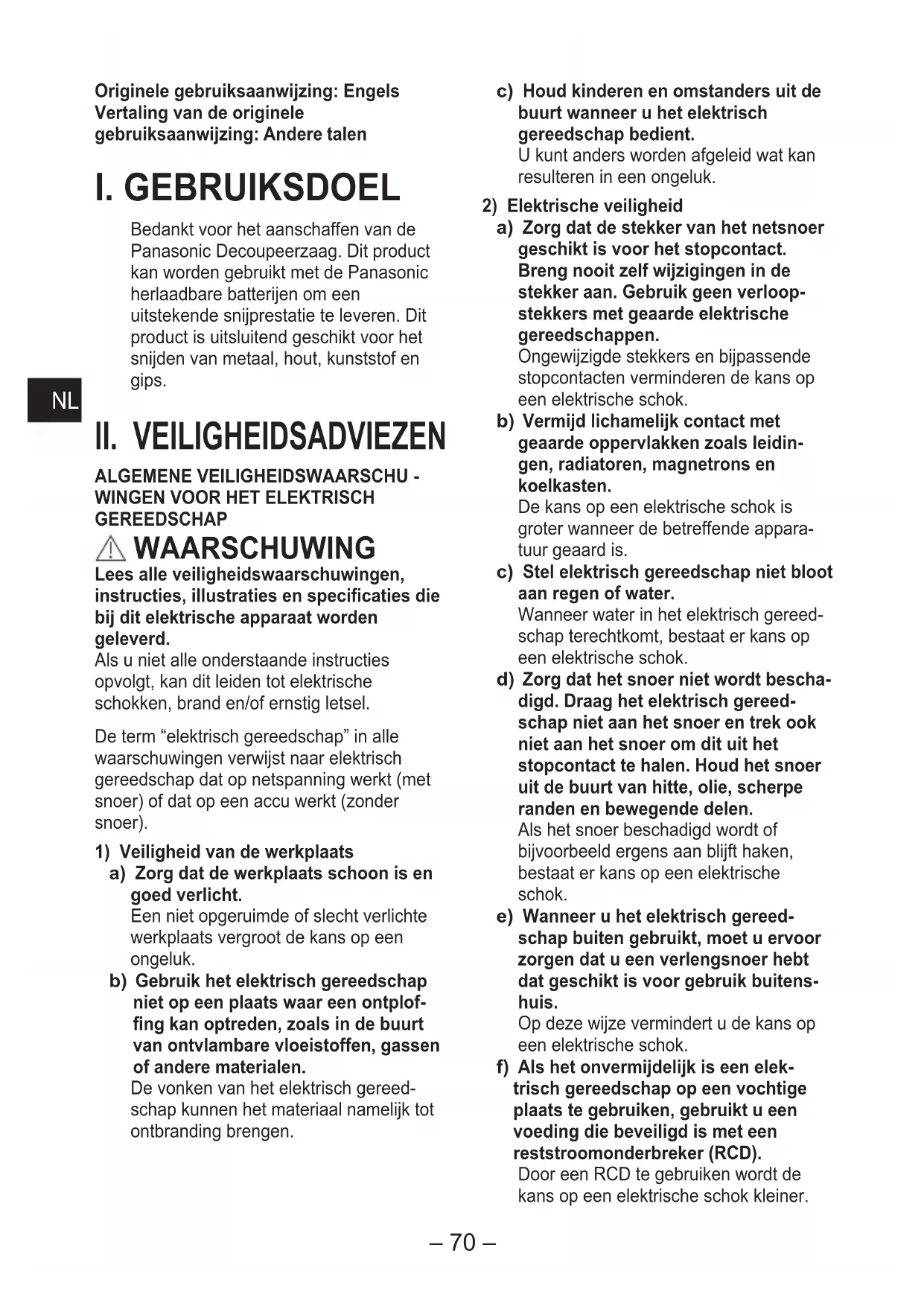

Originele gebruiksaanwijzing: Engels Vertaling van de originele gebruiksaanwijzing: Andere talen

I. DOEL VAN HET GEBRUIK

Bedankt voor het aanschaffen van de Panasonic Decoupeerzaag. Dit product kan worden gebruikt met de Panasonic herlaadbare batterijen om uitstekende snijprestaties te leveren. Dit product is uitsluitend geschikt voor het snijden van metaal, hout, kunststof en gips.

II. VEILIGHEIDSADVIEZEN

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR HET ELEKTRISCH GEREEDSCHAP

WAARSCHUWING

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische apparaat worden geleverd.

Als u niet alle onderstaande instructies opvolgt, kan dit leiden tot elektrische schokken, brand en/of ernstig letsel.

De term "elektrisch gereedschap" in alle waarschuwingen verwijst naar elektrisch gereedschap dat op netspanning werkt (met snoer) of dat op een accu werkt (zonder snoer).

1) Veiligheid van de werkplaats

a) Zorg dat de werkplaats schoon is en goed verlicht.

Een niet opgeruimde of slecht verlichte werkplaats vergroot de kans op een ongeluk.

b) Gebruik het elektrisch gereedschap niet op een plaats waar een ontploffing kan optreden, zoals in de buurt van ontvlambare vloeistoffen, gassen of andere materialen.

De vonken van het elektrisch gereedschap kunnen het materiaal namelijk tot ontbranding brengen.

c) Houd kinderen en omstanders uit de buurt wanneer u het elektrisch gereedschap bedient.

U kunt anders worden afgeleid wat kan resulteren in een ongeluk.

a) Zorg dat de stekker van het netsnoer geschikt is voor het stopcontact.

Breng nooit zelf wijzigingen in de stekker aan. Gebruik geen verloopstekkers met geaarde elektrische gereedschappen.

Ongewijzigde stekkers en bijpassende stopcontacten verminderen de kans op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, magnetrons en koelkasten.

De kans op een elektrische schok is groter wanneer de betreffende apparatuur geaard is.

c) Stel elektrisch gereedschap niet bloot aan regen of water.

Wanneer water in het elektrisch gereedschap terechtkomt, bestaat er kans op een elektrische schok.

d) Zorg dat het snoer niet wordt beschadigd. Draag het elektrisch gereedschap niet aan het snoer en trek ook niet aan het snoer om dit uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen en bewegende delen.

Als het snoer beschadigd wordt of bijvoorbeeld ergens aan blijft haken, bestaat er kans op een elektrische schok.

e) Wanneer u het elektrisch gereedschap buiten gebruikt, moet u ervoor zorgen dat u een verlengsnoer hebt dat geschikt is voor gebruik buitenshuis.

Op deze wijze vermindert u de kans op een elektrische schok.

f) Als het onvermijdelijk is een elektrisch gereedschap op een vochtige plaats te gebruiken, gebruikt u een voeding die beveiligd is met een reststroomonderbreker (RCD).

Door een RCD te gebruiken worden de kans op een elektrische schok kleiner.

3) Persoonlijke veiligheid

a) Let goed op wat u doet en wees altijd op uw hoede voor een ongeluk bij gebruik van het elektrisch gereedschap. Gebruik het gereedschap niet wanneer u moe bent, onder invloed van alcohol of drugs, of wanneer u medicijnen neemt.

Als u niet oplet bij de bediening van het gereedschap, bestaat er kans op ernstig persoonlijk letsel.

b) Gebruik persoonlijke-veiligheidsmiddelen. Draag altijd oogbescherming.

Draag waar vereist een stofmasker, antislipschoenen, een veiligheidshelm of oorbescherming die geschikt zijn voor de omstandigheden, om de kans op letsel te verminderen.

c) Voorkom plotseling inschakelen. Zorg dat de schakelaar in de uit-stand staat voordat u het snoer op een stopcontact aansluit en/of de accu vastmaakt, en voordat u het gereedschap oppakt of dit gaat dragen.

Wanneer u het gereedschap met uw vinger aan de schakelaar vasthoudt of als u het gereedschap van stroom voorziet terwijl u uw vinger op de schakelaar hebt, bestaat er kans op een ongeluk.

d) Verwijder afstelsleutels en stiften voordat u het elektrisch gereedschap inschakelt.

Wanneer een afstelsleutel aan een bewegend onderdeel is bevestigd, bestaat er kans op persoonlijk letsel wanneer u het gereedschap inschakelt.

e) Ken uw grenzen. Behoud altijd een veilige lichaamshouding en balans. Hierdoor kunt u beter op een onverwachte situatie reageren.

f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen.

Loszittende kleding, sieraden of lang haar kan aan de bewegende delen blijven hangen.

g) Als een stofafzuig- en stofopvangapparaat kan worden aangesloten, zorg er dan voor dat dit wordt aangesloten en correct wordt gebruikt.

Door gebruik van een stofvanger worden eventuele gevaarlijke situaties met betrekking tot stof voorkomen.

h) Laat bekendheid opgedaan bij veelvuldig gebruik van gereedschap niet toestaan dat u zelfgenoegzaam wordt en de veiligheidsprincipes van het gereedschap negeert.

Een onzorgvuldige actie kan binnen een fractie van een seconde ernstig letsel veroorzaken.

4) Gebruik en verzorging van het elektrisch gereedschap

a) Zorg dat het elektrisch gereedschap niet wordt overbelast. Gebruik het juiste gereedschap voor het werk dat u wilt verrichten.

Bij gebruik van het juiste gereedschap verkrijgt u een beter resultaat en wordt tevens uw veiligheid niet in gevaar gebracht.

b) Gebruik het gereedschap niet als de schakelaar niet werkt.

Als de aan/uit-schakelaar niet werkt, mag u het gereedschap niet gebruiken, want dit is bijzonder gevaarlijk, omdat u het gereedschap niet kunt stoppen.

c) Verwijder de stekker uit het stopcontact en/of indien deze kan worden verwijderd, verwijder de accu van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt.

Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk wordt gestart.

d) Houd het elektrisch gereedschap buiten het bereik van kinderen. Laat niemand het gereedschap bedienen die niet op de hoogte is van het gebruik van het gereedschap.

Elektrisch gereedschap kan bijzonder gevaarlijk zijn indien het verkeerd wordt gebruikt.

e) Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of bevestiging van bewegende onderdelen, op breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Als het beschadigd is, laat het elektrisch gereedschap dan repareren voor gebruik.

Veel ongelukken worden veroorzaakt door slecht onderhouden gereedschap.

f) Houd het gereedschap scherp en schoon.

Goed onderhouden en scherp gereedschap zal minder gauw vast komen te zitten of andere problemen veroorzaken.

g) Gebruik het elektrisch gereedschap, de accessoires, bits enz. overeenkomstig deze instructies, waarbij u let op de werkomstandigheden en de werkzaamheden die verricht worden.

Als u het elektrisch gereedschap gebruikt voor doeleinden waarvoor het niet geschikt is, bestaat er kans op een gevaarlijke situatie.

h) Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Glibberige handgrepen en grijpvlakken maken het niet mogelijk om het gereedschap in onverwachte situaties veilig te houden.

5) Gebruik en verzorging van gereedschap dat op een accu werkt

a) Gebruik uitsluitend de voorgeschreven acculader voor het opladen van de accu.

Een acculader die geschikt is voor een bepaald type accu, kan brand veroorzaken wanneer deze met een andere accu wordt gebruikt.

b) Gebruik uitsluitend de voorgeschreven accu's met het elektrisch gereedschap.

Bij gebruik van andere accu's bestaat er kans op letsel of brand.

c) Wanneer de accu niet wordt gebruikt, moet u deze uit de buurt houden van metalen voorwerpen zoals paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten kunnen kortsluiten.

Bij kortsluiten van de accupolen bestaat er kans op verbranding of brand.

d) Als de accu verkeerd wordt behandeld, kan er lekkage van accuvloeistof optreden; vermijd contact met accuvloeistof. Als dit toch per ongeluk gebeurt, spoel dan de betreffende plaats overvloedig met water. Als accuvloeistof in uw ogen terechtkomt, moet u de hulp van een arts inroepen.

Accuvloeistof kan huidirritatie of verbranding veroorzaken.

e) Gebruik geen accu of gereedschap dat is beschadigd of aangepast.

Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen en kunnen leiden tot brand, explosies of kans op letsel.

f) Stel een accu of gereedschap niet bloot aan vuur of te hoge temperaturen.

Blootstelling aan vuur of extreme temperaturen boven 130°C kunnen een explosie veroorzaken.

g) Volg alle instructies voor het opladen en laad de accu of het gereedschap op buiten het temperatuurbereik dat in de handleiding wordt aangegeven.

Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan schade aan de accu veroorzaken en risico op brand verhogen.

6) Reparatie

a) Laat alle reparatiewerkzaamheden aan uw elektrisch gereedschap over aan deskundig onderhoudspersoneel dat uitsluitend identieke vervangingsonderdelen gebruikt.

Op deze wijze bent u verzekerd van een veilige werking van het elektrisch gereedschap.

b) Pleeg nooit onderhoud aan beschadigde accu's.

Onderhoud van accu's mag uitsluitend worden uitgevoerd door de fabrikant of erkend onderhoudspersoneel.

VOOR DE ACCULADER & ACCU

1. BEWAAR DEZE INSTRUCTIES

Deze gebruiksaanwijzing bevat veiligheidsinformatie voor de acculader en de accu.

1. Lees alle waarschuwingen en andere informatie op de acculader en de accu voordat u de acculader gebruikt.
2. De acculader en de accu zijn speciaal ontworpen om samen te worden gebruikt. Gebruik de acculader niet om een ander snoerloos gereedschap of een andere accu op te laden. Probeer de accu niet met een andere acculader op te laden.
3. Stel de acculader en de accu niet bloot aan regen of sneeuw en gebruik deze ook niet in een vochtige ruimte.
4. Gebruik van een niet voorgeschreven hulpstuk kan resulteren in brand, een elektrische schok of letsel.
5. Behandel het snoer voorzichtig. Draag de acculader nooit aan het snoer en trek ook niet aan het snoer om dit uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie en scherpe randen.
6. Gebruik geen verlengsnoer.
7. Gebruik de acculader niet wanneer het snoer of de stekker beschadigd is; breng de acculader naar een vakkundige onderhoudsmonteur om het snoer te laten vervangen.
8. Gebruik de acculader niet als er hard tegen is gestoten, als deze gevallen is of als de acculader op een andere manier beschadigd is; breng de acculader naar een vakkundige onderhoudsmonteur.
9. Demonteer de acculader en de accu niet; breng de acculader en de accu naar een vakkundige onderhoudsmonteur als deze reparatie of onderhoud vereisen. Verkeerde montage kan resulteren in een elektrische schok of brand.
10. Om de kans op een elektrische schok te voorkomen, dient u de acculader los te maken van het stopcontact voordat u begint met onderhouds- of reinigingswerkzaamheden.
11. Leg het snoer zodanig dat u er niet over loopt, struikelt of het snoer op andere wijze wordt beschadigd.
12. Berg de accu niet op een plaats op waar de temperatuur tot boven 50 °C kan oplopen (bijv. in een auto op een zomerse dag of in een metalen gereedschapshuisje), want dit kan resulteren in een vroegtijdige slijtage van de accu.
13. Probeer nooit om de accu te verbranden. De accu kan ontploffen.
14. De acculader is ontworpen voor gebruik op normale netspanning. Sluit de acculader alleen aan op de netspanning die op het specificatieplaatje staat vermeld. Gebruik de acculader nooit op een andere spanning.
15. Laad de accu in een goed geventileerde ruimte op. Leg tijdens het opladen geen doek enz. over de acculader en de accu.
16. Probeer de accu nooit kort te sluiten. Bij kortsluiting van de accu kan de stroomsterkte zeer hoog oplopen, waardoor oververhitting en verbranding kunnen optreden.
17. OPMERKING: Als het netsnoer beschadigd is, mag dit uitsluitend bij een reparatiecentrum aanbevolen door de fabrikant worden verrangen. Voor het verrangen van het netsnoer zijn namelijk speciale gereedschappen vereist.
18. Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde lichamelijke, zintuiglijke of mentale capaciteiten, of een gebrek aan ervaring of kennis, tenzij het gebruik wel mogelijk wordt geacht en er voortdurend toezicht is of degelijke instructies betreffende het gebruik van de apparatuur worden gegeven door een persoon die verantwoordelijk is voor de veiligheid.
19. Kinderen mogen in geen geval met het toestel spelen. Reiniging en door de gebruiker uit te voeren onderhoud mogen niet worden uitgevoerd door kinderen, tenzij zij onder toezicht staan.

III. AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN

1) Draag oorbeschermers. Blootstelling aan lawaai kan gehoorverlies veroorzaken. 2) Houd uw handen uit de buurt van het zaaggedeelte en het zaagblad. Pak altijd de geïsoleerde gedeelten vast. Als u met beide handen het gereedschap vasthoudt, kunnen deze niet door het zaagblad verwond worden. 3) Houd het werkstuk nooit in uw handen en leg het ook niet op uw benen. Het is belangrijk dat het werkstuk goed wordt ondersteund om aanraking met het lichaam of verlies van controle te voorkomen. 4) Houd er rekening mee dat dit gereedschap altijd bedrijfsklaar is, aangezien dit niet in een stopcontact gestoken hoeft te worden. 5) Draag altijd gezichtsbescherming of een veiligheidsbril met zijschermen. Een normale bril of zonnebril is GEEN veiligheidsbril. 6) Wanneer het gereedschap wordt gebruikt voor het bewerken van hout in een gesloten ruimte (binnenshuis), moet u altijd een stofmasker dragen. 7) Vermijd tegen spijkers aan te stoten. Controleer het werkstuk op spijkers en verwijder deze voordat u begint. 8) Gebruik het gereedschap niet voor een werkstuk dat te groot is. 9) Controleer of er voldoende vrije ruimte rondom het werkstuk is voordat u begint, zodat het zaagblad niet tegen de vloer, werkbank e.d. stoot. 10) Houd het gereedschap stevig vast.

11) Zorg dat het zaagblad niet in contact is met het werkstuk voordat u het gereedschap inschakelt. 12) Houd uw handen uit de buurt van de bewegende onderdelen. 13) Raak het zaagblad en het werkstuk niet meteen na het werken aan; de onderdelen kunnen heet zijn en u zou zich kunnen verbranden. 14) Beweeg het gereedschap nooit heen en weer. 15) Gebruik geen zaagbladen die vervormd of gescheurd zijn. 16) Gebruik geen zaagbladen die niet voldoen aan de specificaties die in deze handleiding zijn vermeld. 17) Neem de accu uit het gereedschap voordat u het zaagblad verrangt, afstellingen uitvoert of andere onderhoudswerkzaamheden verricht. 18) Draag oorbeschermers wanneer u het apparaat gedurende langere tijd achtereen gebruikt. 19) De acculader wordt tijdens het opladen warm. Dit is normaal. Laad de accu echter NIET te lang op. 20) Berg het gereedschap en de accu niet op een plaats op waar de temperatuur tot boven 50°C (122°F) kan oplopen (bijvoorbeeld in een metalen schuur of in een auto die in de zon geparkeerd staat). Dit kan de levensduur van de accu nadelig beïnvloeden. 21) De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F) .

IV. VEILIGHEIDSINSTRUCTIES VOOR DECOUPEERZAGEN

1) Houd het elektrische gereedschap vast bij de geïsoleerde grijpvlakken wanneer u een handeling uitvoert waarbij het zaagblad in contact kan komen met verborgen bedrading. Wanneer een zaagblad in contact komt met een draad die onder spanning staat, kunnen de metalen delen van het elektrische gereedschap ook onder spanning komen te staan en kan de gebruiker een elektrische schok krijgen. 2) Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en met een stevige ondergrond te ondersteunen.

Als u het werkstuk in de hand of tegen uw lichaam houdt, is dit niet stabiel en kan dit leiden tot verlies van controle.

WAARSCHUWING:

• Gebruik enkel Panasonic accu's die bestemd zijn voor gebruik met dit oplaadbare gereedschap.
• Panasonic kan niet aansprakelijk worden gesteld voor schade of ongelukken veroorzaakt door het gebruik van een gerecyclede accu of een namaak-accu.
• Gooi de accu nooit in vuur of stel deze ook niet aan overmatige hitte bloot.
• Zorg dat de accupolen niet in contact komen met metalen voorwerpen. Berg de accu niet op in dezelfde doos waarin nagels of andere metalen voorwerpen zich bevinden.
• Laad de accu niet op een plaats met hoge temperaturen op, zoals in de buurt van een vuur of in direct zonlicht. De accu kan oververhit worden, in brand vliegen of exploderen.

WAARSCHUWING:

• Bevestig altijd het accudeksel nadat u de accu van het gereedschap of de acculader hebt losgemaakt. Het is anders mogelijk dat de accupolen kortgesloten worden met mogelijk brand tot gevolg.
• Wanneer de accu versleten is, moet deze door een nieuwe worden vervangen. Als u een versleten of beschadigde accu blijft gebruiken, kan dit resulteren in hitteontwikkeling, ontbranding of barsten van de accu.
• Volg deze instructies wanneer u onze oplaadbare elektrische gereedschappen (gereedschap/accu/oplader) gebruikt om lekkage, oververhitting, rookvorming, brand en breuk te voorkomen.
• Laat geen materiaalschaafsels of stof in de accu vallen.
• Alvorens op te bergen verwijdert u alle materiaaldeeltjes en stof vanaf de accu, plaatst u de rode "afdekkap" over de aansluitpunten, en bewaart u hem uit de buurt van metalen voorwerpen (schroeven, spijkers, enz.) in de gereedschapsdoos. Schade veroorzaakt door losse voorwerpen in de doos valt niet onder de garantie.
• Ga niet als volgt om met oplaadbare gereedschappen.

(Er bestaat een risico van rookvorming, brand en breuk)

• Gebruik of achterlaten op plaatsen waar het gereedschap aan regen of vocht wordt blootgesteld.
• Gebruik terwijl het gereedschap is ondergedompeld in water.

Symbool Betekenis
V	Volt
---	Gelijkstroom
n0	Onbelast
... min-1	Omwentelingen of toeren per minuut
Ah	Elektrische capaciteit van de accu
	Om het risico van letsel te verminderen, dient de gebruiker de gebruiksaanwijzing te lezen en ter kennis te nemen.
	Alleen voor gebruik binnenshuis.

V. MONTAGE

WAARSCHUWING:

Haal de accu altijd uit het gereedschap alvorens het zaagblad te verwisselen om de kans op letsel te verminderen. - Adem geen rook in die door het gereedschap of de accu wordt uitgestoten, want dit kan schadelijk zijn voor uw gezondheid.

Inspectie voor gebruik

Is het juiste decoupeerzaagblad bevestigd voor het voorwerp dat u wilt zagen? - Is een zaagblad gemonteerd met de juiste opsteekdiameter en dikte? - Controleer of het blad stevig bevestigd is. - Controleer of het blad gebarsten of gebroken is. - Controleer of er zich geen vreemde voorwerpen bevinden in het voorwerp dat u wilt zagen.

Bevestigen en verwijderen van de decoupeerzaag

WAARSCHUWING:

• Verwijder de batterijen voordat u begint met het proces om de zaag te vervangen, inclusief de stappen ter voorbereiding, controle en vervanging. Als u dit niet doet, kan dit leiden tot een ongeluk, waarbij het gereedschap per ongeluk aan kan gaan.
• Wanneer u aan het decoupeerzaagblad trekt, zorg er dan voor dat u aan de rechterzijde trekt.

Als u een decoupeerzaagblad kiest, selecteer dan een blad dat genoeg uit de beschermingshoes steekt, achter het materiaal dat gezaagd moet worden nadat de slaglengte (14 mm) hier vanaf is getrokken [Fig. 1].

Bevestigen

1. Het decoupeerzaagblad in de zaagbladklem steken. [Fig. 2]
2. Bevestig de decoupeerzaag terwijl u de borghuls in de draaiende positie houdt. [Fig. 3] De zaag kan maar boven of maar beneden worden bevestigd, afhankelijk van het type werk dat moet worden gedaan. [Fig. 4]
3. Laat de borghuls los.
4. Een geïntegreerde veer zal de huls automatisch in zich huls terugbrengen, waar bij de decoupeerzaag worden vergrendeld.
5. Pak de achterkant van de decoupeerzaag en trek er een paar keer aan om te verzekeren dat deze veilig bevestigd is. [Fig. 5]
6. Controleer of de temperatuur van het zaagblad voldoende gedaald is en verwijder dan het zaagblad.

Verwijderen

1. Draai de borghuls.
2. Het decoupeerzaagblad verwijderen.

Bevestigen of verwijderen van de accu

1. Bevestigen van de accu: [Fig. 6] Zet de uitlijntekens tegenover elkaar en bevestig de accu. Schuif de accu op het gereedschap totdat deze op de plaats vastklikt.
2. Verwijderen van de accu: [Fig. 6] Trek aan de knop van voren af om de batterij vrij te geven.

De handgreephoek aanpassen

De handgreeppositie kan in 4 verschillende hoeken worden ingesteld.

• Verschuif de handvatdeblokkeertoets van de handgreep om de hendelhoek in te stellen. [Fig. 7] [Fig. 8]
• Voordat u begint te werken, moet u de handgreep op en neer bewegen om er zeker van te zijn dat de hoek wel degelijk vastgezet is.

De positie van de beschermschoen aanpassen

U kunt de positie van de schoen aanpassen door een inbussleutel in de onderkant van het hoofdapparaat te steken, zoals weergegeven in de afbeelding, en de interne schoenstelschroef ongeveer een slag los te draaien. [Fig. 9]

• Als het zaagblad bot wordt of als steeds hetzelfde deel van het blad wordt gebruikt, kan het ongebruikte deel worden gebruikt door de positie van de schoen aan te passen en kan de levensduur van het decoupeerzaagblad worden verlengd.
• Draai na het afstellen de stelschroef terug vast.
• De schoen kan niet worden verwijderd.
• Draai de stelschroef van de schoen niet meer dan 2 slagen los, omdat dit een storing kan veroorzaken.

OPGELET

• Druk tijdens het werken de beschermschoen stevig tegen het te snijden materiaal.
• Oefen geen overmatige kracht uit tijdens het snijden.
• Verlaag de toevoersnelheid wanneer u in een kleine boog snijdt.

VI. GEBRUIK

1. Druk op de hoofdschakelaar terwijl u de schakelaardeblokkeertoets indrukt. [Fig. 10]
2. Het blokkeren van de hoofdschakelaar kan worden uitgeschakeld door de schakelaardeblokkeertoets aan beide zijden in te drukken.
3. De snelheid neemt toe naarmate de hoofdschakelaar verder wordt ingedrukt.
4. Terwijl u de hoofdschakelaar gebruikt, blijft het gereedschap werken, zelfs als u uw vingers van de schakelaardeblokkeertoets haalt.
5. Laat de hoofdschakelaar los wanneer u met het zagen gereed bent.
6. Controleer of de temperatuur van het zaagblad voldoende gedaald is en verwijder dan het zaagblad.

Wanneer u het apparaat gebruikt door de trekker over te halen, kan er mogelijk een opstarttijd zijn voordat de draaiing begint. Dit is geen teken dat er een defect is.

• Deze opstarttijd ontstaat wanneer de trekker voor de eerste keer wordt overgehaald na het installeren van een nieuw accupak of wanneer het apparaat minstens 1 minuut niet is gebruikt. De draaiing begint zonder opstarttijd tijdens het tweede en het daaropvolgende gebruik.

Zagen

OPMERKING:

• Houd de beschermingshoes tegen het materiaal dat moet worden gezaagd, zorg ervoor dat de decoupeerzaag juist gepositioneerd staat voor de gewenste zaagstand en zet de knop om.
• Het mes kan van tijd tot tijd trillen. Dit is volkomen normaal.
• Als u meerdere dingen moet zagen op oneffen oppervlakken nabij waar de decoupeerzaag is bevestigd, maak ze dan eerst schoon voordat u verder gaat met het werk.
• Controleer of er zich geen obstakels bevinden onder het voorwerp dat u wilt zagen.
• Controleer of er geen voorwerpen zoals spijkers zitten in het materiaal dat u wilt zagen.

Als het zaagblad tijdens het zagen in aanraking komt met dergelijke voorwerpen, wordt er een sterke tegenkracht opgewekt en bestaat de kans op ernstig letsel.

• Plaats uw hand niet op het voorwerp in de richting waarin u gaat zagen. Als dit niet in acht wordt genomen, bestaat de kans op letsel.

Houd het gereedschap vast en druk erop

Houd het gereedschap stevig vast met beide handen. U hoeft geen overdreven kracht uit te oefenen op het gereedschap als u ermee werkt. Wees voorzichtig, als u te veel druk uitoefent op het gereedschap kan het gereedschap beschadigd raken.

Als u in een kleine boog zaagt, kunt u een lagere snelheid aanhouden.

Als u het gereedschap te vlug wilt bewegen, kan dit de decoupeerzaag beschadigen.

WAARSCHUWING

• Verwijder de voorzijde niet. Houd het gereedschap altijd vast met uw hand op de voorzijde.
• Zet de knop altijd uit nadat u klaar bent met het werk of het tijdelijk opzij hebt gelegd, en verwijder de batterijen uit het gereedschap.

Als u probeert een pijp, hout of ander materiaal te zagen dat langer is dan de snijcapaciteit van de decoupeerzaag, kan dit als resultaat hebben dat de bovenkant van de zaag de binnenkant van de pijp of het hout raakt, waardoor de zaag kan beschadigen [Fig. 11].

OPGELET

• Laat de beschermingshoes contact houden met het materiaal dat gezaagd moet worden als u met de zaag werkt.
• Als u dit niet doet, kan de decoupeerzaag beschadigd raken vanwege de trillingen.
• Als u in een kleine boog zaagt, kunt u een lagere snelheid aanhouden.

Bedieningspaneel

(N) Waarschuwingslampje laag accuvermogen

Uit (normale werking)

Knippert (accu is ontladen). De accubeveiligingsfunctie is geactiveerd.

Buitensporige (volledige) ontlading van een lithium-ion accu heeft een zeer nadelige invloed op de levensduur van de accu. Het gereedschap is uitgerust met een accubeveiligingsfunctie om buitensporige ontlading van de accu te voorkomen.

• De accubeveiligingsfunctie wordt geactiveerd meteen voordat de accu ontladen is en zorgt ervoor dat het waarschuwingslampje voor lage accuspanning begint te knipperen.
• Als u ziet dat het waarschuwingslampje voor lage accuspanning knippert, moet u de accu meteen opladen.
• Als u het gebruik begint met een accu die niet voldoende is opgeladen, kan het lijken dat het apparaat ineens stopt met werken zonder dat het 'accu bijna leeg'-waarschuwingslampje eerst flikkert. Dit is een teken dat er te weinig accuvermogen is en dat het accupack voor verder gebruik moet worden opgeladen.
• Als er plotseling te veel vermogen van het apparaat wordt gevraagd, kan de motor vergrendelen, de beveiligingssensor tegen overontlading wordt mogelijk ingeschakeld en het 'accu bijna leeg'-waarschuwingslampje kan flikkeren. Het lampje zal ophouden met flikkeren wanneer u de oorzaak van de motorvergrendeling oplost en het apparaat opnieuw start.

(O) Oververhitting-waarschuwingslampje (accu)

Uit (normale werking)

Knippert: Oververhitting. De werking van het gereedschap is gestopt omdat de accu te heet is geworden.

Let bij het gebruik van het gereedschap op de volgende punten om de motor en de accu te beschermen.

• Als de motor of de accu oververhit raakt, wordt de beveiligingsfunctie geactiveerd en zal de motor of de accu stoppen met werken. Het oververhitting-waarschuwingslampje op het bedieningspaneel brandt of knippert wanneer deze beveiligingsfunctie is geactiveerd.
• Wanneer de oververhitting-beveiligingsfunctie is geactiveerd, moet u het gereedschap goed laten afkoelen (minstens 30 minuten). Het gereedschap kan weer gebruikt worden wanneer het oververhitting-waarschuwingslampje uitgaat. Zorg ervoor dat u het gereedschap niet zodanig gebruikt dat de oververhittingbeveiligingsfunctie veelvuldig in werking treedt.
• Als het gereedschap continu wordt gebruikt onder omstandigheden met hoge belasting of bij hoge omgevingstemperaturen (zoals in de zomer), bestaat de kans dat de oververhittingbeveiligingsfunctie veelvuldig in werking treedt.
• Als het gereedschap wordt gebruikt bij lage omgevingstemperaturen (zoals in de winter) of als het tijdens gebruik veelvuldig wordt stopgezet, bestaat de kans dat de oververhittingbeveiligingsfunctie niet in werking treedt.
• De omgevingstemperatuur ligt tussen 0°C (32°F) en 40°C (104°F). Als de batterij wordt gebruikt wanneer de temperatuur van de batterij onder 0°C (32°F) ligt, kan het lijken dat het gereedschap niet correct functioneert.
• Laat een koude accu (kouder dan 0°C (32°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen.

[Accu]

Voor een juist gebruik van de accu [Fig. 12]

• Voor een optimale levensduur van de Li-ion accu moet u de accu na gebruik opbergen zonder dat u deze oplaadt.
• Zorg er bij gebruik van de accu voor dat de werkplaats goed geventileerd is.

Voor een veilig gebruik

• Als de accu niet goed is bevestigd wanneer de schakelaar wordt aangezet, gaan het oververhitting waarschuwingslampje en het laag accuniveau waarschuwingslampje knipperen om aan te geven dat veilig gebruik niet mogelijk is en zal de hoofdeenheid niet normaal draaien. Plaats de accu in de hoofdeenheid van het gereedschap totdat het rode of gele label verdwijnt.
• Gebruik uitsluitend oplaadbare accu's voor accugereedschappen van Panasonic. Gebruik geen gemodificeerde accu's (inclusief accu's die gedemonteerd zijn en waarvan onderdelen zijn vervangen).
• Gebruik geen accu's die al slechter werken. Er bestaat dan een kans op hitteontwikkeling, ontsteking en ontploffing.
• Als een accu vloeistof lekt, gebruik de accu dan niet meer, houd de accu uit de buurt van open vuur, en ga er onmiddellijk mee terug naar de winkel.
• Bevestig de accu door de accu door te schuiven totdat de gele en rode labels niet meer zichtbaar zijn. Controleer vervolgens of de accu er niet uit valt.
• Als u dit niet doet, kan dat leiden tot brandwonden.
• Het gebruikstemperatuurbereik van Li-ion-accu's bedraagt 0 tot 40°C.
• Gebruik van accu's die afkoelen tot onder het vriespunt, zoals in koude noordelijke gebieden, kan resulteren in afwijkende werking van de machine. Leg in dergelijke omstandigheden de accu minimaal een uur lang op een plek waar het minimaal 10 °C is voordat u de accu gaat gebruiken; en gebruik de machine uitsluitend wanneer de accu is opgewarmd.

[Acculader]

Opladen

OPGELET:

1) Als de temperatuur van de accu lager wordt dan ongeveer -10 °C (14 °F), zal het opladen automatisch stoppen om een verslechtering van de toestand van de accu te voorkomen. 2) De optimale omgevingstemperatuur is tussen 0 °C (32 °F) en 40 °C (104 °F). Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0 °C (32 °F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert. 3) Gebruik de lader bij een temperatuur tussen de 0 °C (32 °F) en de 40 °C (104 °F) en laad de accu op bij een temperatuur die vergelijkbaar is met de temperatuur van de accu zelf. (Er mag niet meer dan 15 °C (59 °F) verschil zijn tussen de temperatuur van de accu en de temperatuur van de oplaadlocatie.) 4) Laat een koude accu (kouder dan 0 °C (32 °F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen. 5) Laat de lader afkoelen wanneer u meer dan twee accu's na elkaar oplaadt. 6) Steek uw vingers niet in de contactopening wanneer u de lader vastpakt. 7) Maak de acculader los wanneer deze niet wordt gebruikt.

8) Berg de oplader op bij een temperatuur tussen 0 en 40 °C. Laad de accu op bij een temperatuur die dicht bij de opbergtemperatuur ligt.

• Als de accu wordt opgeladen bij een temperatuur onder de 0 °C, resulteert een volledige oplaadbeurt maar in ongeveer 50% van een normale oplaadbeurt. Begin met opladen na een uur of meer en bij de voorgeschreven temperatuur.

9) Laad niet op in een slecht geventileerde ruimte. 10) Dek de accu of oplader niet af met een doek of iets dergelijks terwijl deze worden opgeladen.

OPMERKING:

De accu is niet volledig opgeladen wanneer u deze koopt. Laad de accu vóór gebruik op.

Hoe opladen

1. Steek de lader in een stopcontact.

OPMERKING:

Wanneer de stekker in het stopcontact wordt gestoken, kunnen er vonken ontstaan, maar dit is niet gevaarlijk.

1. Plaats de accu stevig in de lader.

(1) Zet de uitlijntekens tegenover elkaar en plaats de accu in de acculader.

OPMERKING:

Op niet alle accu's wordt het uitlijningsteken [Fig. 13] weergegeven (op pagina 8). (2) Schuif de accu in de richting van de pijl naar voren. [Fig. 13]

1. De laadindicator licht op tijdens het laden. Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.
2. Wanneer de accu heet is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik).

De oranje standby-indicator knippert tot de accu is afgekoeld.

Vanaf dat moment wordt de accu automatisch opnieuw geladen.

1. De laadindicator (groen) knippert langzaam wanneer de accu ongeveer 80% is opgeladen.
2. Wanneer het opladen is voltooid, zal de groene laadindicator uitgaan.
3. Als de temperatuur van de accu lager dan 0°C (32°F) is, zal het volledig opladen van de accu langer duren dan de standaard oplaadtijd. Zelfs nadat de accu volledig is opgeladen, zal deze in dit geval slechts ongeveer 50% van het accuvermogen hebben in vergelijking met een accu die bij normale bedrijfstemperatuur volledig is opgeladen.
4. Als de laadindicator (groen) niet uitgaat, moet u contact opnemen met een officiële dealer.
5. Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten zal de groene laadindicator uitgaan.
6. Verwijder de accu terwijl u de accuontgrendeltoets omhoog houdt. [Fig. 13]

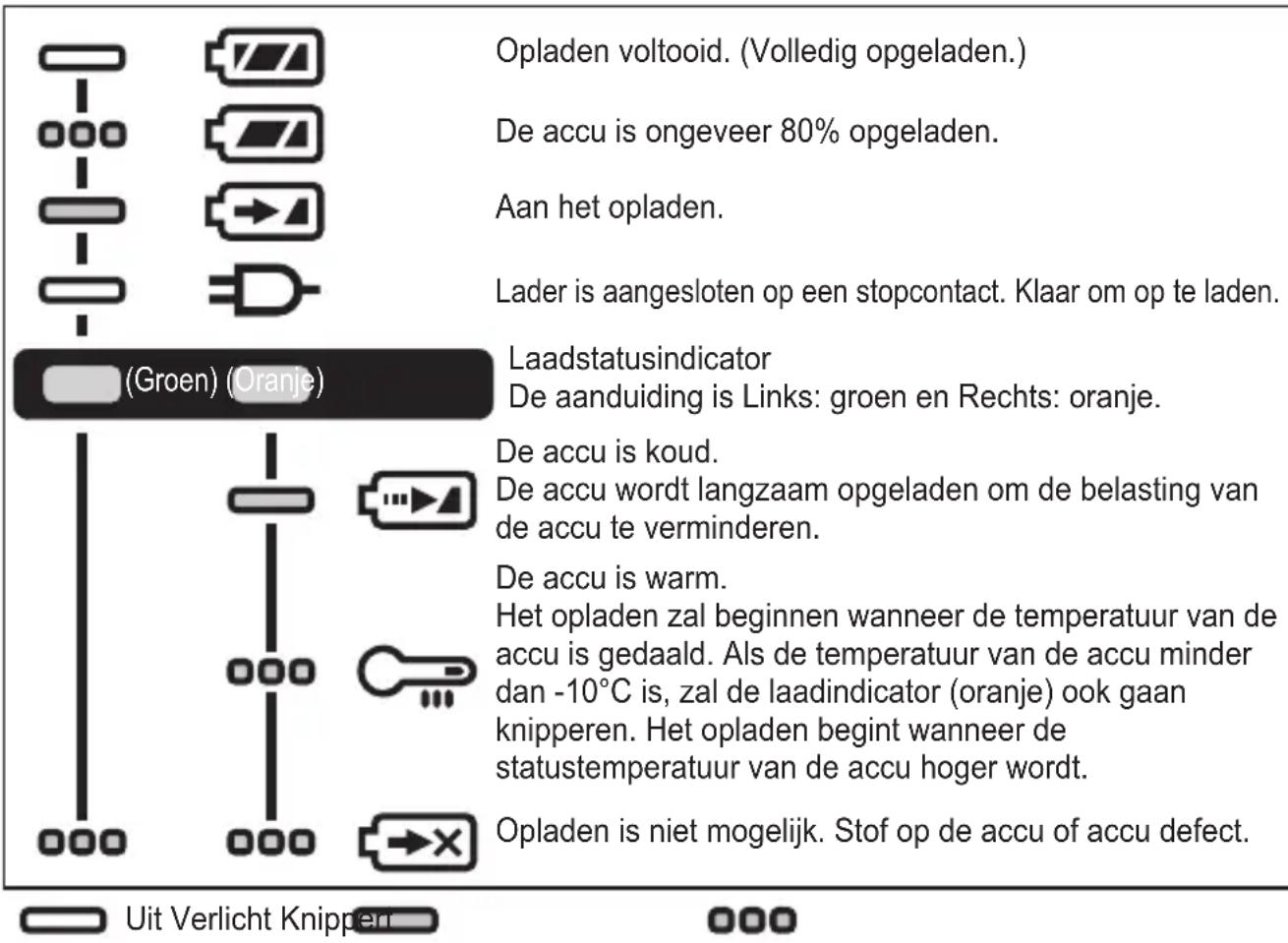

LAMPINDICATIES

Recyclen van de accu

ATTENTIE:

Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen, dient u de accu naar een hiervoor bestemd inzamelpunt te brengen.

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de producten, verpakkingen en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijk afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten deze naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2012/19/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt. Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

[Voor zakengebruikers in de Europese Unie]

Indien u elektrische en elektronische uitrusting wilt verwijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

VII. ONDERHOUD

• Gebruik alleen een droge, zachte doek om de machine af te vegen. Gebruik geen vochtige doek, witte spiritus, benzine of andere sterke oplosmiddelen voor het reinigen.
• In het geval er water binnen in het gereedschap of de accu is terechtgekomen, zo spoedig mogelijk het water laten uitlekken en laten drogen. Verwijder nauwkeurig alle stof of ijzervijlsel dat zich binnen in het gereedschap heeft verzameld. Neem contact op met een reparatiedienst als u bij het gebruik van het gereedschap problemen ondervindt.

VIII. ACCESSOIRES

OPGELET:

• Het gebruik van andere dan de in deze handleiding beschreven accessoires kan leiden tot brand, elektrische schok of persoonlijk letsel. Gebruik uitsluitend de aanbevolen accessoires.
• Gebruik de accessoire en aansluiting uitsluitend voor hun aangegeven doeleinden om het risico op letsel te beperken.
• Gebruik alleen Panasonic Li-ion accu's voor elektrisch gereedschap (Voltage DC 14,4 V/DC 18 V).

Model EY47A1
Motor 14,4 V gelijkstroom 18 V gelijkstroom
Dikte van montageblad 0,9 mm - 1,6 mm
Lengte van slag 14 mm
Aantal slagen per minuut 0 - 3000 min		-1	0 - 3200 min-1
Maximum zaagcapaciteit	Hout 50 mm
	Zacht metaal 50 mm
Totale lenghte 455 mm
Gewicht (met accu: EY9L45) 1,9 kg—
Gewicht (met accu: EY9L47) 1,7 kg—
Gewicht (met accu: EY9L51) — 2,0 kg
Gewicht (met accu: EY9L52) — 1,8 kg
Gewicht (met accu: EY9L53)		—	1,8 kg
Gewicht (met accu: EY9L54)		—	2,05 kg

ACCULADER

Modelnr. EY0L82
Toelaatbaar vermogen	Zie het specifi catieplaatje op de onderkant van de acculader.
Gewicht	0,93 kg

ACCU

Modelnr. EY9L45 EY9L47 EY9L51 EY9L52 EY9L53 EY9L54
Soort accu Li-ion accu
Spanning	14.4 V gelijkstroom 18		V gelijkstroom
	(3,6 V × 8 cellen)	(3,6 V × 4 cellen)	(3,6 V × 10 cellen)	(3,6 V × 5 cellen)	(3,6 V × 5 cellen)	(3,6 V × 10 cellen)
Laadtijd (EY0L82)	Bruikbaar: 50 min	Bruikbaar: 35 min	Bruikbaar: 55 min	Bruikbaar: 35 min	Bruikbaar: 45 min	Bruikbaar: 65 min
	Vol: 60 min	Vol: 40 min	Vol: 70 min	Vol: 40 min	Vol: 60 min	Vol: 80 min

NL

Geluidsinformatie en trillingswaarden volgens EN62841-2-11, EN62841-1.

De opgegeven totale trillingswaarden en de opgegeven geluidsemissiewaarden zijn gemeten volgens een standaard testmethode en kunnen worden gebruikt om het ene gereedschap met het andere te vergelijken. De opgegeven totale trillingswaarden en de opgegeven geluidsemissiewaarden kunnen ook worden gebruikt bij een voorlopige blootstellingsbeoordeling.

1. Geluidsinformatie

A-gewogen geluidsdrukniveau LpA 76 dB
Betrouwaarheidssinterval voor het geluidsdrukniveau K		pA 5 dB
A-gewogen geluidsvermogenniveau L		WA 87 dB
Betrouwaarheidssinterval voor het geluidsvermogenniveau		KwA 5 dB

2. Gemiddelde trillingen

Trillingsemissiewaarde bij het zagen van planken met zaagblad	ah,B 14,3	m/s	2
Betrouwbaarheidsinterval voor het zagen van planken met zaag	Kh,B 1,5	m/s	2
Trillingsemissiewaarde bij het zagen van houten balken met zaagblad	ah,B 14,3	m/s	2
Betrouwbaarheidsinterval voor het zagen van houten balken met zaagblad	Kh,B 1,5	m/s	2

De inhoud van de verklaring hierboven < A> is conform de vereisten van de volgende EU-wetgeving < B> en de geharmoniseerde standaarden < C> en desgevallend met andere geleverde informatie < D> .
