Producttype	Acculedige decoupeerzaag
Merk	Panasonic
Model	EY4541
Nominale spanning	14,4 V DC
Accutype	Li-ion oplaadbaar (modellen EY9L40, EY9L41)
Accucapaciteit	3 Ah (EY9L40) of 3,3 Ah (EY9L41)
Slaglengte	20 mm
Slagen per minuut	0 – 2400 /min (variabel)
Max. zaagcapaciteit – hout	65 mm
Max. zaagcapaciteit – zacht staal	6 mm
Max. zaagcapaciteit – aluminium	10 mm
Basisinklinatie	0° tot 45° (verstelbaar)
Orbitale slagmodi	4 niveaus (0 tot 3)
Geïntegreerde verlichting	LED met speciale schakelaar
Indicatoren	Accu oververhitting en accu bijna leeg
Totale lengte	270 mm
Gewicht (met accu EY9L40)	2,2 kg
Gewicht (met accu EY9L41)	2,25 kg
Onderhoud en reiniging	Afvegen met een droge doek; geen oplosmiddelen gebruiken
Veiligheid	Schakelaarvergrendeling, oververhittingsbeveiliging, automatische uitschakeling bij oververhitting
Inbegrepen accessoires	Metaalzaagblad, houtzaagblad, gipsplaatzaagblad, spaanderplaat

Veelgestelde vragen - EY4541 PANASONIC

Welk type accu gebruiken met de decoupeerzaag EY4541?

Gebruik alleen de Panasonic Li-ion losse accu's modellen EY9L40 (3 Ah) of EY9L41 (3,3 Ah) die zijn ontworpen voor dit gereedschap.

Hoe het zaagblad installeren?

Til de bevestigingshendel op, plaats het blad in de houder met de rug langs de geleiding en laat de hendel los. Controleer of het goed is vergrendeld.

Hoe de zaaghoek instellen?

Draai de bevestigingsschroef van de voet los met de inbussleutel, kantel de voet van 0° tot 45° volgens de index en draai de schroef weer vast.

Wat betekenen de verschillende orbitale slagmodi?

De verstelhendel biedt 4 standen: 0 (verticaal voor harde metalen), 1 (lage baan voor aluminium/hard hout), 2 (gemiddeld voor hout), 3 (hoog voor snel zagen van zachte materialen).

Hoe gebruik je het LED-licht?

Druk op de speciale knop nadat u de aan/uit-schakelaar hebt ingeschakeld. Het licht gaat automatisch uit na 5 minuten inactiviteit.

Wat te doen als het oververhittingslampje knippert?

Het gereedschap stopt om de accu te beschermen. Laat het minimaal 30 minuten afkoelen totdat het lampje uitgaat voordat u het opnieuw gebruikt.

Hoe de decoupeerzaag reinigen?

Gebruik een droge, zachte doek. Gebruik nooit een natte doek, oplosmiddel of benzine.

Welke accessoires zijn beschikbaar?

Extra bladen (metaal, hout, gipsplaat), scheurgeleider (EY9X011E), stofadapter voor stofzuiger (EY9X009E).

Hoe een invalzaag uitvoeren?

Boor een gat in het werkstuk, plaats het blad zonder het werkstuk te raken, schakel het gereedschap in en zaag langs de lijn.

Hoe de gebruikte accu recyclen?

Gooi de accu niet bij het huishoudelijk afval. Lever het in bij een inzamelpunt volgens de lokale regelgeving.

GEBRUIKSAANWIJZING EY4541 PANASONIC

Lees deze gebruiksaanwijzing aandachtig door voordat u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele naslag.

Dank u voor de aanschaf van de Panasonic decoupeerzaag. Deze decoupeerzaag kan gebruikt worden met Panasonic oplaadbare batterijen voor het verkrijgen van uitstekende zaagprestaties. De decoupeerzaag is enkel geschikt voor het zagen van metaal, hout en gipsplaat.

Lees voor gebruik het boekje "Veiligheidsinstructies" en ook de onderstaande opmerkingen.

GEBRUIKSDOEL Dit gereedschap is bedoeld voor gebruik op plaatsen waar geen netstroom beschikbaar is, omdat het niet in een stopcontact gestoken hoeft te worden.

6) Draag altijd gezichtsbescherming of een veiligheidsbril met zijkleppen. Een normale bril of zonnebril is GEEN veiligheidsbril. 7) Wanneer het gereedschap wordt gebruikt voor het bewerken van hout in een gesloten ruimte (binnenshuis), moet u altijd een stofmasker dragen.

II. AANVULLENDE

VEILIGHEIDSVOORSCHRIFTEN

VOORSCHRIFTEN Houd het gereedschap niet vast voor een werkstuk dat te groot is.

1) Houd het gereedschap bij de geïsoleerde grepen vast bij het uitvoeren van werkzaamheden waarbij het zaagblad in contact zou kunnen komen met verborgen bedrading. Bij contact met bedrading die onder spanning staat, zullen de blootgestelde metalen delen van het gereedschap ook onder spanning komen te staan, met een elektrische schok voor de persoon die het gereedschap bedient tot gevolg. 2) Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en met een stevige ondergrond te ondersteunen. Door het werkstuk met uw hand of tegen uw lichaam gedrukt vast te houden, blijft dit onstabiel en kan dit tot verlies van controle leiden. 3) Houd uw handen uit de buurt van het zaaggedeelte en het zaagblad. Pak altijd de geïsoleerde gedeelten vast. Als u met beide handen het gereedschap vasthoudt, kunnen deze niet door het zaagblad verwond worden. 4) Houd het werkstuk nooit in uw handen en leg het ook niet op uw benen. Het is belangrijk dat het werkstuk goed wordt ondersteund om aanraking met het lichaam of verlies van controle te voorkomen.

10) Controleer of er voldoende vrije ruimte rond het werkstuk is voordat u begint, zodat het zaagblad niet tegen de vloer, werkbank e.d. stoot. 11) Houd het gereedschap stevig vast. 12) Zorg dat het zaagblad niet in contact is met het werkstuk voordat u het gereedschap inschakelt. 13) Houd uw handen uit de buurt van de bewegende onderdelen. 14) Raak het zaagblad en het werkstuk niet meteen na het werken aan; de onderdelen kunnen heet zijn en u zou zich kunnen verbranden. 15) Beweeg het gereedschap nooit heen en weer. 16) Gebruik geen zaagbladen die vervormd of gescheurd zijn. 17) Gebruik geen zaagbladen die niet voldoen aan de specificaties die in deze handleiding zijn vermeld. 18) Neem de accu uit het gereedschap voordat u het zaagblad verrangt, afstellingen uitvoert of andere onderhoudswerkzaamheden verricht. 19) Draag oorbeschermers wanneer u het apparaat gedurende langere tijd achtereen gebruikt.

Symbool	Betekenis
V Volt
---	Gelijkstroom
n° Onbelast
... min-1	Omwentelingen of toeren per minuut
Ah	Elektrische capaciteit van de accu
	Om het risico van letsel te verminderen, dient de gebruiker de gebruiks-aanwijzing te lezen en ter kennis te nemen.
	Alleen voor gebruik bin-nenshuis.

WAARSCHUWING:

• Gebruik uitsluitend Panasonic-accu's die bestemd zijn voor gebruik met dit oplaadbare gereedschap.
• Accu's niet verbranden of aan extreme hitte blootstellen.
• Accu's niet doorboren met voorwerpen als spijkers, niet blootstellen aan harde schokken, niet demonteren en niet wijzigen.
• Laat geen metalen voorwerpen in contact komen met de aansluitingen van de accu.
• De accu niet opbergen of vervoeren in dezelfde verpakking als spijkers of vergelijkbare metalen voorwerpen.
• De accu niet opladen bij grote hitte, zoals naast een vuur of in direct zonlicht. De accu kan hierdoor oververhit raken, in brand vliegen of exploderen.
• Gebruik uitsluitend de bijbehorende lader voor het opladen van de accu. De accu kan anders gaan lekken, oververhit raken of exploderen.
• Bevestig altijd het accudeksel nadat u de accu van het gereedschap of de acculader hebt losgemaakt. Het is anders mogelijk dat de accupolen kortgesloten worden met mogelijk brand tot gevolg.

III. MONTAGE

WAARSCHUWING:

Haal de accu altijd uit het gereedschap alvorens het zaagblad te verwisselen om de kans op letsel te verminderen.

Inspectie voor gebruik

Is het juiste decoupeerzaagblad bevestigd voor het voorwerp dat u wilt zagen? Is een zaagblad gemonteerd met de juiste opsteekdiameter en dikte? - Controleer of het blad stevig bevestigd is. - Controleer of het blad gebarsten of gebroken is. - Controleer of er zich geen vreemde voorwerpen bevinden in het voorwerp dat u wilt zagen.

Installeren en verwijderen van het zaagblad

Installatie

1. Veeg al het zaagsel van het zaagblad en de zaagbladklemsteun.
2. Til de hendel voor het bevestigen/verwijderen van het zaagblad omhoog.

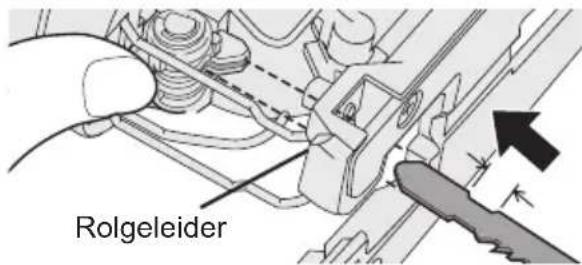

1. Steek het zaagblad in de zaagbladklem en plaats de achterkant van het zaagblad zodanig langs de rolgeleider dat de achterkant van het decoupeerzaagblad langs de rolgeleider glijdt.

1. Laat de hendel voor het bevestigen of verwijderen van het zaagblad los.
2. Wanneer het zaagblad op zijn plaats is bevestigd, zal de hendel naar zijn uitgangspositie terugkeren.
3. Controleer dat de achterkant van het zaagblad in de gleuf van de rolgeleider zit.

WAARSCHUWING:

Als u het zaagblad niet ver genoeg naar binnen steekt, kan het zaagblad tijdens het gebruik plotseling naar buiten komen. Dit kan in een bijzonder gevaarlijke situatie resulteren.

Verwijderen

1. Til de hendel voor het bevestigen/verwijderen van het zaagblad omhoog.
2. Trek het zaagblad naar buiten.

Afstellen van de voetplaat

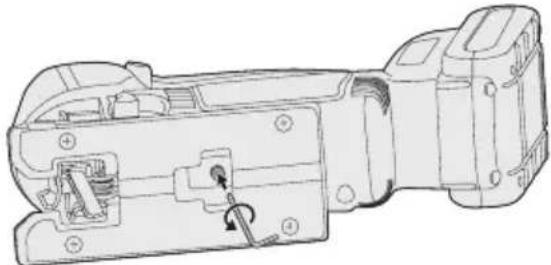

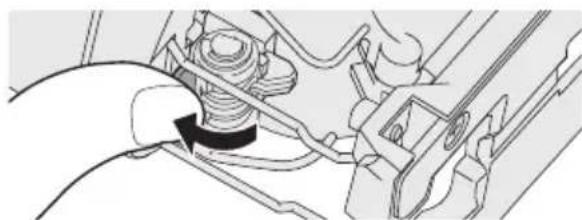

1. Gebruik de zeskantsleutel om de voetplaatbevestigingsschroef los te draaien.

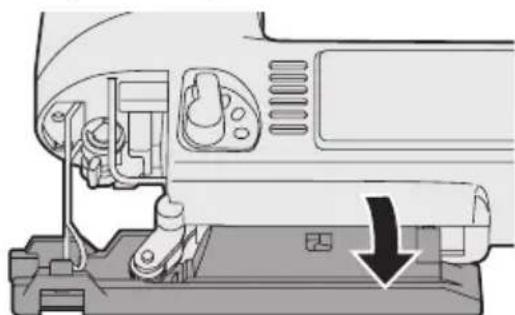

1. Verplaats de voetplaat langs de voetplaatafstelopening om de positie in te stellen. (Zie schema rechts.)
2. De voetplaat kan tussen 0° en 45° in zijdelingserichting afgesteld worden en de voorwaartse/achterwaartse positie kan ook afgesteld worden. Als de voetplaat schuin opzij wordt gezet, eerst de stofkap verwijderen.
3. Zie de schuinte-index voor het bepalen van de hoek.
4. De parallelaanslagbevestigingsschroef moet geplaatst worden aan de zijde tegenover welke het gereedschap schuin gezet wordt.

1. Gebruik de zeskantsleutel om de voetplaatbevestigingschroef vast te draaien.

Positie van voetplaat en gebruiksdoel

Positie van voet-plaatafstelgat	Gebruiksdoel
	Normaal rechthoe- kig zagen
	Zagen met een hoek tussen 0° en 45°
	Zagen met een hoek van 45°
	Zagen dicht bij het uiteinde van een muur

OPMERKING:

Dit is slechts een algemene richtlijn. De werkelijke hoek van de zaagsnede wordt beïnvloed door factoren zoals de wijze waarop het gereedschap tegen het oppervlak wordt gehouden.

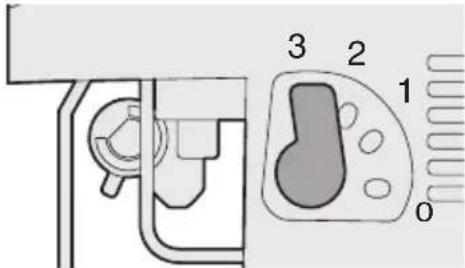

Afstellen van de pendelslagstand

• Stel de pendelslagstand af op het voorwerp dat u gaat zagen.

Hendel-positie	Beweging van zaagblad	Hoofdtoepassingen
0	Enkel verticaal	• Zagen van harde met-alen zoals staal • Soepel zagen van bouwmateriaalen en triplex platen • Zagen rondkleine bochten
1	Laagste pendel-slagstand	• Zagen van zachtere metalen zoals alumi- um en overige non-fer- rometalen • Zagen van hard- hout, triplex platen en kunststof
2	Middelste pendel-slagstand	• Zagen van tamelijk zachte materialen • Zagen van hout en ve- zelplaten • Zagen met hoge snel- heid van aluminium en zacht staal
3	Hoogste pendel-slagstand	• Zagen van zachte materialen • Zagen met hoge snel- heid van materialen zo- als hout, gezelplaten en kunststof

• Als u een fijnere afwerking wilt hebben, de pendelslagstand lager instellen.

Anti-splinterplaat

Gebruik de anti-splinterplaat om bij het zagen van hout splinteren te verminderen.

Installatie

1. Stel de voetplaat in de 90 graden positie af.

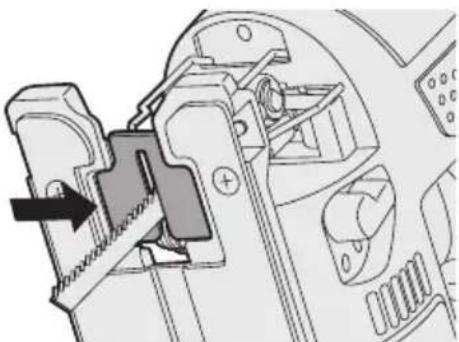

2. Plaats de anti-splinterplaat aan de onderzijde van de voetplaat en duw deze voorzichtig op zijn plaats.
3. Installeer zo dat de afgeschuinde zijde van de gleuf in het midden van de anti-splinterplaat in de richting van de decoupeerzaag wijst.

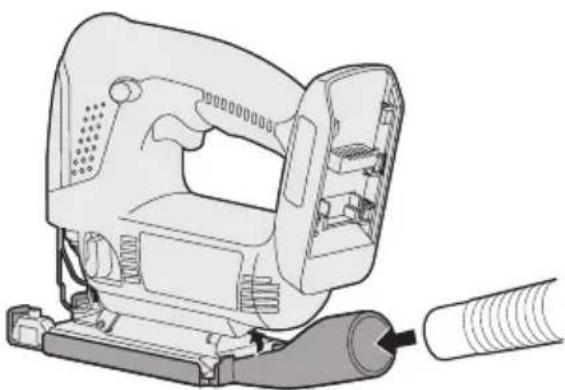

Stofadapter voor stofzuiger (EY9H009E) (Beschikbaar als accessoire, niet meegeleverd)

U kunt een stofzuiger gebruiken voor het verzamelen van zaagstof tijdens het zagen.

Installatie

1. Bevestig de haak van de stofverzamelingsadapter aan de voorzijde van de voetplaat.
2. Klik voor installatie de rechterzijde vast.
3. Bevestig de slang van de stofzuiger.

• Het wordt aanbevolen een stofadapter te gebruiken om het risico van beschadiging van het oppervlak van het te zagen voorwerp te verminderen.

Bevestigen of verwijderen van de accu

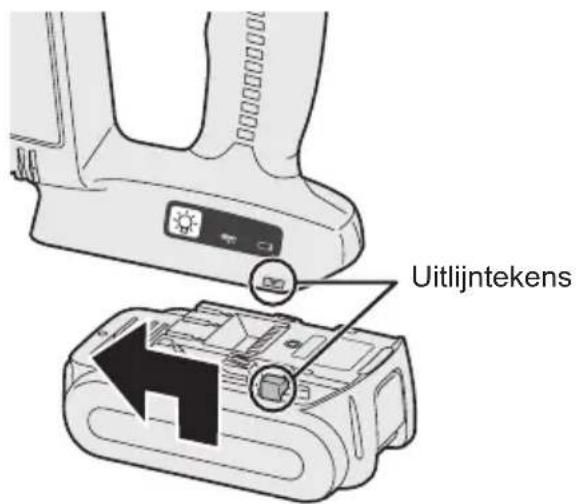

1. Bevestigen van de accu:

Zet de uitlijntekens tegenover elkaar en bevestig de accu.

Schuif de accu op het gereedschap totdat deze op de plaats vastklikt.

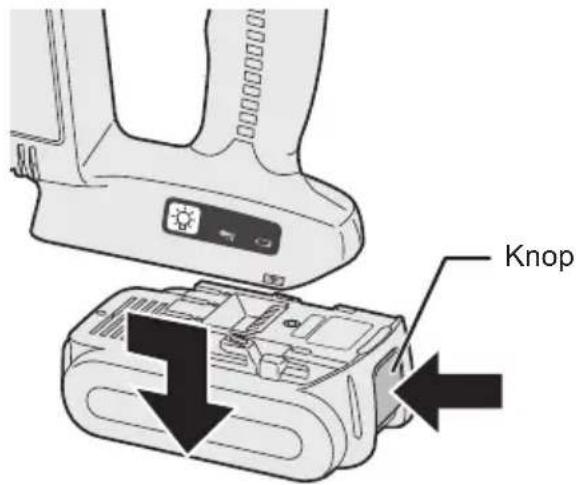

1. Verwijderen van de accu:

Duw vanaf de voorkant tegen de knop om de accu los te maken.

IV. GEBRUIK

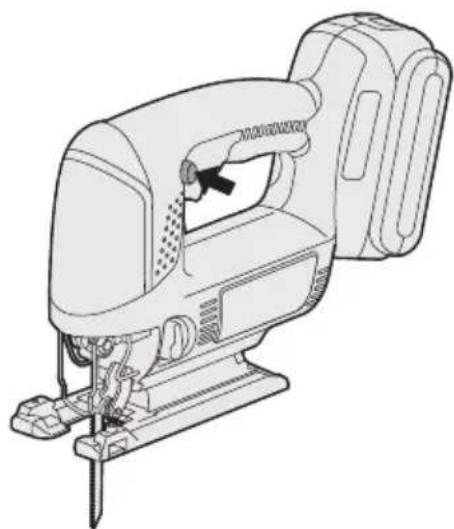

1. Duw de schakelaarvergrendelhendel naar beneden en trek aan de hoofdschakelaar.
2. De snelheid neemt toe naarmate de hoofdschakelaar verder wordt ingedrukt.

1. Laat de hoofdschakelaar los wanneer u met het zagen gereed bent.
2. Controleer of de temperatuur van het zaagblad voldoende gedaald is en verwijder dan het zaagblad.

Zagen

OPMERKING:

• Controleer of er zich geen obstakels bevinden onder het voorwerp dat u wilt zagen.
• Controleer of er geen voorwerpen zoals spijkers zitten in het materiaal dat u wilt zagen.

Als het zaagblad tijdens het zagen in aanraking komt met dergelijke voorwerpen, worden er een sterke tegenkracht opgewekt en bestaat de kans op ernstig letsel.

• Plaats uw hand niet op het voorwerp in de richting waarin u gaat zagen.

Als dit niet in acht wordt genomen, bestaat de kans op letsel.

• Raak het decoupeerzaagblad niet aan onmiddellijk na het zagen.

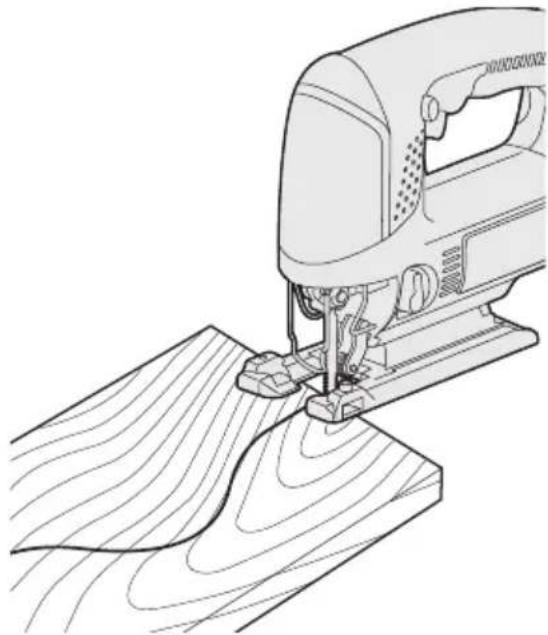

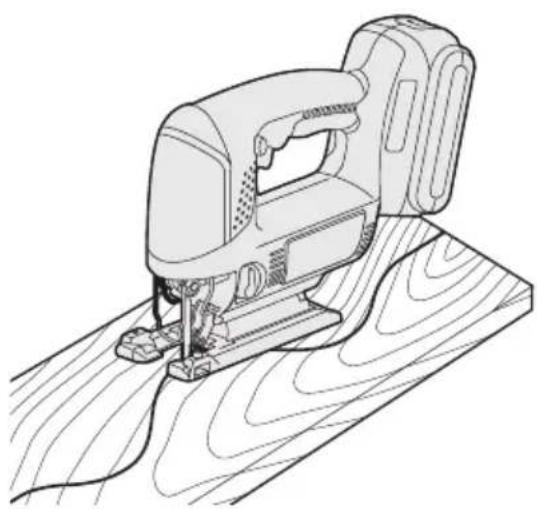

Zagen langs gemarkeerde lijnen

1. Plaats het voorwerp dat u wilt zagen op de voet en lijn het zaagblad uit met de gemarkeerde lijn.
2. Raak het voorwerp dat u gaat zagen niet met het zaagblad aan alvorens aan de hoofdschakelaar te trekken.

1. Trek aan de hoofdschakelaar, wacht totdat de snelheid gestabiliseerd is en plaats dan de voetplaat tegen het voorwerp dat u gaat zagen en zaag langs de gemarkeerde lijnen.

Bij het zagen van complexe vormen zoals vormen met veel kleine bochten, de zaagsnelheid en de draaisnelheid verminderen.

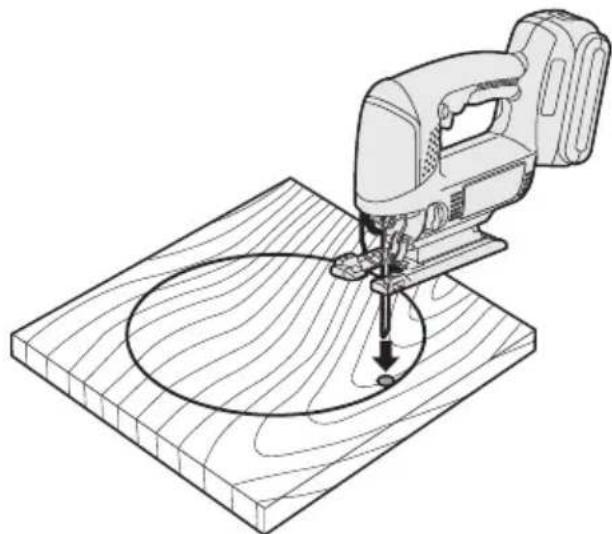

Maak uitsnijdingen

1. Boor een gat in het gedeelte waar u de uitsnijding wilt maken om er het zaagblad doorheen te kunnen steken.
2. Steek het zaagblad in het gat zonder het werkstuk te raken en schakel dan de hoofdschakelaar in.

1. Zaag langs de gemarkeerde lijn.

Gebruik van een parallelaanslag (EY9X011E) (Beschikbaar als accessoire, niet meegeleverd)

Een parallelaanslag kan worden gebruikt voor het zagen van evenwijdige lijnen en voor het zagen van cirkels en bogen.

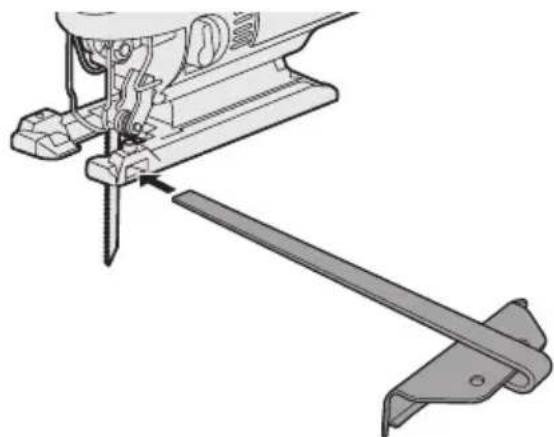

Installeren van de parallelaanslag

1. Draai de parallelaanslagbevestigingschroef los.
2. Steek de parallelaanslag door de montagesteun.
3. Stel de zaagpositie af en draai dan de bevestigingsschroef vast.

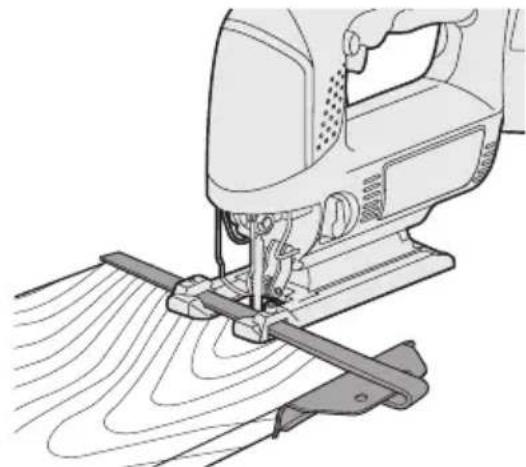

Zagen met dezelfde breedte

1. Plaats de voetplaat op het werkstuk zodat de rand van de parallelaanslag en het werkstuk bij elkaar komen te staan.

1. Let er op dat het zaagblad het werkstuk niet raakt en zet de hoofdschakelaar aan.
2. Zet de parallelaanslag stevig op het werkstuk en zaag in evenwijdige lijn.

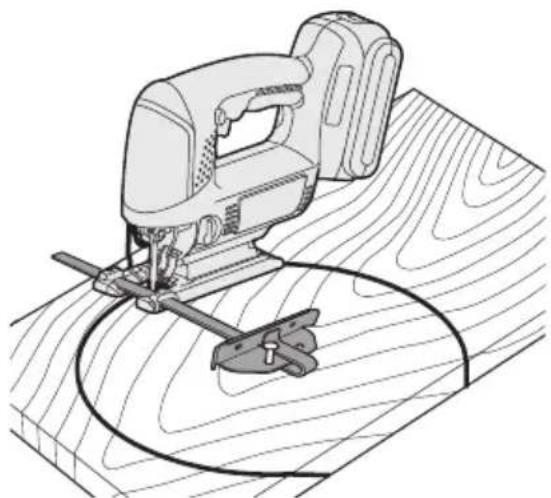

Zagen van cirkels

1. Als u een gedeelte wegzaagt, een gat in het werkstuk boren om het decoupeerzaagblad doorheen te steken.
2. Lijn het pengat van de parallelaanslag uit met het midden van de cirkel en gebruik dan een spijker of schroef om het voorwerp op zijn plaats te houden.

1. Let er op dat het zaagblad het werkstuk niet raakt en zet de hoofdschakelaar aan.
2. Zaag langs de gemarkeerde lijn.

Bedieningspaneel

(1) LED-lampje

Alvorens het LED-lampje te gebruiken, altijd eenmaal de hoofdschakelaar aantrekken.

Druk op de LED-lampje knop.

Het lampje verbruikt erg weinig stroom en zal de prestatie van het gereedschap en de capaciteit van de accu niet nadelig beïnvloeden.

OPGELET:

• Het ingebouwde LED-lampje is slechts bedoeld om het werkgebied kortstondig te verlichten.
• Gebruik het lampje niet als vervanging voor een normale zaklantaarn, want het licht is niet sterk genoeg.
• Het LED-lampje wordt uitgeschakeld wanneer het gereedschap gedurende 5 minuten niet is gebruikt.

Opgelet: KIJK NIET RECHTSTREEKS IN DE LICHTSTRAAL.

Ander gebruik van de bedieningsorganen, andere afstellingen of procedures dan hier beschreven kunnen leiden tot blootstelling aan gevaarlijke straling.

(2) Oververhitting-waarschuwingslampje

Uit (normale werking)

Knippert: Oververhitting. De werking van het gereedschap is gestopt omdat de accu te heet is geworden.

De oververhitting-beveiligingsfunctie zorgt ervoor dat het gereedschap stopt wanneer de accu te heet wordt. Het oververhitting-waarschuwingslampje op het bedieningspaneel knippert wanneer deze beveiligingsfunctie is geactiveerd.

• Wanneer de oververhitting-beveiligingsfunctie is geactiveerd, moet u het gereedschap goed laten afkoelen (minstens 30 minuten). De accu kan weer gebruikt worden wanneer het oververhitting-waarschuwingslampje uitgaat. Zorg ervoor dat u het gereedschap niet zodanig gebruikt dat de oververhitting-beveiligingsfunctie veelvuldig in werking treedt.

(3) Waarschuwingslampje voor lage accuspanning

Uit (normale werking)

Knippert (accu is ontladen). De accubeveiligingsfunctie is geactiveerd.

Buitensporige (volledige) ontlading van een lithium-ion accu heeft een zeer nadelige invloed op de levensduur van de accu. Het gereedschap is uitgerust met een accu-beveiligingsfunctie om buitensporige ontlading van de accu te voorkomen.

• De accu-beveiligingsfunctie wordt geactiveerd meteen voordat de accu ontladen is en zorgt ervoor dat het waarschuwingslampje voor lage accuspanning begint te knipperen.
• Als u ziet dat het waarschuwingslampje voor lage accuspanning knippert, moet u de accu meteen opladen.

[Accu][Accu]

Voor een juist gebruik van de accu

Li-ion accu (EY9L40/EY9L41)

Voor een optimale levensduur van de Li-ion accu moet u de accu na gebruik opbergen zonder dat u deze oplaadt. - Kijk bij het laden van de accu of de aansluitingen op de acculader vrij zijn van vreemde bestanddelen zoals stof en water, enz. Reinig de aansluitingen als u vreemde bestanddelen op de aansluitingen aantreft.

De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beïnvloed worden door vreemde bestanddelen zoals stof en water, enz.

• Wanneer de accu niet wordt gebruikt, dient u deze uit de buurt van metalen voorwerpen te houden zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die de aansluitpunten van de accu met elkaar in contact kunnen brengen. Wanneer de aansluitpunten van de accu worden kortgesloten, kan dit resulteren in wonden, brandwonden of zelfs brand.
• Zorg er bij gebruik van de accu voor dat de werkplaats goed geventileerd is.
• Wanneer de accu van het gereedschap worden losgemaakt, moet u meteen het accudeksel op de accu aanbrengen om te voorkomen dat er stof en vuil op de accu-aansluitingen komt waardoor er kortsluiting kan ontstaan.

Levensduur van de accu

De levensduur van oplaadbare accu's is beperkt. U dient een nieuwe accu aan te schaffen indien de gebruikstijd na de accu geladen te hebben aanzienlijk korter wordt.

Recyclen van de accu

ATTENTIE:

Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen, dient u de accu naar een officieel erkend inzamelpunt voor chemisch afval te brengen.

Li-ion accu EY9L40/EY9L41

Bij dit product zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

[Acculader][Acculader] OpladenOpladen

Belangrijke informatie voor Li-ion accu's

• Als de temperatuur van de accu onder ongeveer -10°C komt, zal het laden automatisch stopgezet worden om beschadiging van de accu te voorkomen.

Algemene voorzorgsmaatregelen betreffende de Li-ion/NiMH/Ni-Cd accu

• De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F). Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert.
• Laat een koude accu (kouder dan 0°C (32°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen.
• Laat de lader afkoelen wanneer u meer dan twee accu's na elkaar oplaadt.
• Steek uw vingers niet in de contactopening wanneer u de lader vastpakt.

OPGELET:

Om brandgevaar en beschadiging van de acculader te voorkomen.

• Gebruik geen stroom van een motorgenerator.
• Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt. Maak de acculader los wanneer deze niet wordt gebruikt.

Li-ion accu

OPMERKING:

De accu is niet volledig opgeladen wanneer u deze koopt. Laad de accu vóór gebruik op.

Acculader (EY0L80)

1. Steek de lader in een stopcontact.

OPMERKING:

Wanneer de stekker in het stopcontact wordt gestoken, kunnen er vonken ontstaan, maar dit is niet gevaarlijk.

1. Plaats de accu goed in de lader.
2. Zet de uitlijntekens tegenover elkaar en plaats de accu in de houder op de acculader.
3. Schuif de accu in de richting van de pijl naar voren.

1. De laadindicator licht op tijdens het laden. Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.
2. Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik).

De oranje standby-indicator knippert tot de accu is afgekoeld.

Vanaf dat moment wordt de accu automatisch opnieuw geladen.

1. De laadindicator (groen) knippert langzaam wanneer de accu ongeveer 80% is opgeladen.
2. Wanneer het opladen is voltooid, zal de laadindicator snel groen gaan knipperen.
3. Als de temperatuur van de accu lager dan 0°C is, zal het volledig opladen van de accu langer duren dan de standaard oplaadtijd.

Zelfs nadat de accu volledig is opgeladen, zal deze in dit geval slechts ongeveer 50% van het accuvermogen hebben in vergelijking met een accu die bij normale bedrijfstemperatuur volledig is opgeladen.

1. Als de spanningsindicator niet meteen oplicht nadat de acculader op een stopcontact is aangesloten of als de laadindicator niet snel groen knippert nadat de standaard oplaadtijd is verstreken, moet u contact opnemen met een officieel onderhoudscentrum.
2. Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal de laadindicator oplichten. Na enkele minuten kan de laadindicator snel gaan knipperen om aan te geven dat het opladen is voltooid.

Ni-MH/Ni-Cd accu

OPMERKING:

Laad een nieuwe accu, of een accu die u voor een lange tijd niet heeft gebruikt, ca. 24 uur op voor het verkrijgen van een optimale gebruikstijd.

Acculader (EY0L80)

1. Steek de lader in een stopcontact.

OPMERKING:

Wanneer de stekker in het stopcontact wordt gestoken, kunnen er vonken ontstaan, maar dit is niet gevaarlijk.

1. Plaats de accu goed in de lader.

1. De laadindicator licht op tijdens het laden.

Wanneer de accu is geladen, worden automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

• Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik).

De oranje standby-indicator knippert tot de accu is afgekoeld. Vanaf dat moment wordt de accu automatisch opnieuw geladen.

1. Wanneer het opladen is voltooid, zal de laadindicator snel groen gaan knipperen.
2. Als de laadindicator niet meteen oplicht nadat de acculader op een stopcontact is aangesloten of als de laadindicator niet snel groen knippert nadat de standaard oplaadtijd is verstreken, moet u contact opnemen met een officieel onderhoudscentrum.
3. Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal de laadindicator oplichten. Na enkele minuten kan de laadindicator snel gaan knipperen om aan te geven dat het opladen is voltooid.

LAMPINDICATIES

Brandt groen

Lader is aangesloten op een stopcontact.

Klaar om op te laden.

Knippert snel groen

Opladen voltooid. (Volledig opgeladen.)

Knippert groen

De accu is ongeveer 80% opgeladen. (Voldoende opgeladen. Alleen Li-ion).

Brandt groen

Bezig met opladen.

Brandt oranje

De accu is koud.

De accu wordt langzaam opgeladen om de belasting van de accu te verminderen. (Alleen Li-ion.)

Knippert oranje

De accu is warm. Het opladen zal beginnen wanneer de temperatuur van de accu is gedaald.

Als de temperatuur van de accu -10°C of minder is, zal de laadstatusindicator (oranje) ook gaan knipperen. Het opladen begint wanneer de temperatuur van de accu hoger wordt. (Alleen Li-ion.)

Laadstatusindicator

Links: groen, rechts: oranje wordt getoond.

Knippert snel oranje en groen

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de producten, verpakkingen en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijk afval gemengd mogen worden. Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Cd

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakelijke gebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt verwijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

Opmerking over het batterijsymbool (beneden twee voorbeelden):

Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld.

V. ONDERHOUD

Gebruik alleen een droge, zachte doek om de machine af te vegen. Gebruik geen vochtige doek, witte spiritus, benzine of andere sterke oplosmiddelen voor het reinigen.

VI. ACCESSOIRES

OPGELET:

• Het gebruik van andere dan de in deze handleiding beschreven accessoires kan leiden tot brand, elektrische schok of persoonlijk letsel. Gebruik uitsluitend de aanbevolen accessoires.

Metaalzaagblad - EY9SXMJ0E

Voor het snijden van metaal in het algemeen

Houtzaagblad - EY9SXWJ0E

Voor het snijden van hout in het algemeen

Gipsplaatzaagblad - EY9SXXJ0E

Voor het snijden van gipsplaat in het algemeen

Parallelaanslag (Optioneel accessoire) - EY9X011E. Voor gebruik bij parallel snijden en herhaald maken van sneden met dezelfde breedte. Stofadapter voor stofzuiger (Optioneel accessoire) - EY9X009E

Model EY4541
Motor 14,4 V gelijkstroom
Max. dikte van te monteren zaagblad 1,3 mm (1/16")
Lengte van slag 20 mm (25/32")
Aantal slagen per minuut 0 - 2400 /min
Maximum zaagca-paciteit	Hout 65 mm (2-9/16")
	Zacht metaal 6 mm (1/4")
	Aluminium 10 mm (3/8")
Totale lengte 270 mm (10-5/8")
Gewicht (met accu: EY9L40) 2,2 k		g (4,8 lbs)
Gewicht (met accu: EY9L41)		2,25 kg (5 lbs)
Geluid, Trillingen		Zie het ingesloten sheet

ACCU

Model	EY9L40	EY9L41
Soort accu	Li-ion accu
Accuspanning	14,4 V gelijkstroom (3,6 V x 4 cellen)
Capaciteit	3 Ah	3,3 Ah

ACCULADER

Model EY0L80
Toelaatbaar vermogen Zie	het specificatieplaatje op de onderkant van de acculader.
Gewicht 0,95 kg	(2,1 lbs)

[Li-ion accu]

Laadtijd 3 Ah		14,4 V 21,6 V 28,8 V
		EY9L40Bruikbaar: 35 min.	EY9L60Bruikbaar: 45 min.	EY9L80Bruikbaar: 55 min.
		Vol: 50 min.	Vol: 60 min.	Vol: 70 min.
Laadtijd 3,3 Ah		14,4 V
		EY9L41Bruikbaar: 45 min.
		Vol: 60 min.

[Ni-MH/Ni-Cd accu]

Laadtijd		7,2 V 9,6	V 12 V 15,6	V 18 V 24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
			25 min.
	2 Ah	EY9168 EY9188		EY9106	EY9136		EY9116
				EY9107			EY9117
				EY9108			60 min.
		30 min.
	3 Ah			EY9200	EY9230	EY9210	90 min.
				45 min.
	3,5 Ah			EY9201	EY9231	EY9251	65 min.
				55 min.

OPMERKING: In deze tabel zijn mogelijk modellen opgenomen die niet in de handel verkrijgbaar zijn.

Zie de meest recente algemene catalogus.

OPMERKING: Zie de ingesloten garantiekaart voor de naam en het adres van de dealer.
