Tuotetyyppi	Akkukäyttöinen palapeli
Merkki	Panasonic
Malli	EY4541
Nimellisjännite	14,4 V DC
Akun tyyppi	Ladattava Li-ion (mallit EY9L40, EY9L41)
Akun kapasiteetti	3 Ah (EY9L40) tai 3,3 Ah (EY9L41)
Iskunpituus	20 mm
Iskuja minuutissa	0–2400 /min (säädettävä)
Leikkaussyvyys – puu	65 mm
Leikkaussyvyys – teräs	6 mm
Leikkaussyvyys – alumiini	10 mm
Pohjan kaltevuus	0°–45° (säädettävä)
Orbitaaliiskun tilat	4 tasoa (0–3)
Integroitu valaistus	LED omalla kytkimellä
Merkkivalot	Akun ylikuumeneminen ja akun varaus alhainen
Kokonaispituus	270 mm
Paino (EY9L40-akulla)	2,2 kg
Paino (EY9L41-akulla)	2,25 kg
Huolto ja puhdistus	Pyyhi kuivalla liinalla; älä käytä liuottimia
Turvallisuus	Kytkimen lukitus, ylikuumenemissuoja, automaattinen pysäytys ylikuumenemisen yhteydessä
Mukana tulevat lisävarusteet	Metalliterä, puuterä, kipsilevyterä, lastuamissuojalevy

Usein kysytyt kysymykset - EY4541 PANASONIC

Minkä tyyppistä akkua tulee käyttää palapelin EY4541 kanssa?

Käytä ainoastaan tähän työkaluun suunniteltuja Panasonic Li-ion -akkuja malleja EY9L40 (3 Ah) tai EY9L41 (3,3 Ah).

Kuinka sahanterä asennetaan?

Nosta kiinnitysvipu, aseta terä pidikkeeseen kohdistamalla selkä ohjainta vasten, vapauta vipu. Varmista, että terä on kunnolla lukittu.

Kuinka leikkuukulma säädetään?

Löysää pohjan kiinnitysruuvi kuusiokoloavaimella, kallista pohjaa 0°–45° merkinnän mukaan, kiristä ruuvi.

Mitä eri orbitaaliiskun tilat tarkoittavat?

Säätövipu tarjoaa 4 asentoa: 0 (pystysuora koville metalleille), 1 (matala orbitaali alumiinille/kovalle puulle), 2 (keski puulle), 3 (korkea nopeisiin leikkauksiin pehmeillä materiaaleilla).

Kuinka LED-valoa käytetään?

Paina omistettua painiketta virtakytkimen aktivoinnin jälkeen. Valo sammuu automaattisesti 5 minuutin toimettomuuden jälkeen.

Mitä tehdä, jos ylikuumenemismerkkivalo vilkkuu?

Työkalu pysähtyy suojatakseen akkua. Anna jäähtyä vähintään 30 minuuttia, kunnes merkkivalo sammuu ennen uudelleenkäyttöä.

Kuinka palapeli puhdistetaan?

Käytä kuivaa, pehmeää liinaa. Älä koskaan käytä märkää liinaa, liuotinta tai bensiiniä.

Mitä lisävarusteita on saatavilla?

Lisäteriä (metalli, puu, kipsilevy), halkaisuohjain (EY9X011E), pölyadapteri imurille (EY9X009E).

Kuinka tehdään upotusleikkaus?

Poraa reikä työkappaleeseen, aseta terä koskettamatta työkappaletta, käynnistä työkalu ja leikkaa viivaa pitkin.

Kuinka käytetty akku kierrätetään?

Älä heitä akkua kotitalousjätteisiin. Vie se paikallisten määräysten mukaiseen keräyspisteeseen.

KÄYTTÖOHJE EY4541 PANASONIC

Lue ohjeet huolella ennen laitteen käyttöönottoa ja säilytä tämä käyttöohje tallessa tulevaa tarvetta varten.

Tämän laitteen käyttäjän on luettava tämä käyttöohje kokonaan ja säilytettävä tämä ohje tulevaa tarvetta varten.

Tämän laitteen käyttäjän on luettava tämä käyttöohje kokonaan ja säilytettävä tämä ohje tulevaa tarvetta varten.

Hakemisto

English:	Page	6	Dansk:	Side	91
Deutsch:	Seite	21	Svenska:	Sid	105
Français:	Page	35	Norsk:	Side	119
Italiano:	Pagina	49	Suomi:	Sivu	133
Nederlands:	Bladzijde	63	Pyccsken:	Сtrарница	147
Espanol:	Página	77	Украïнськa:	Сторінka	161

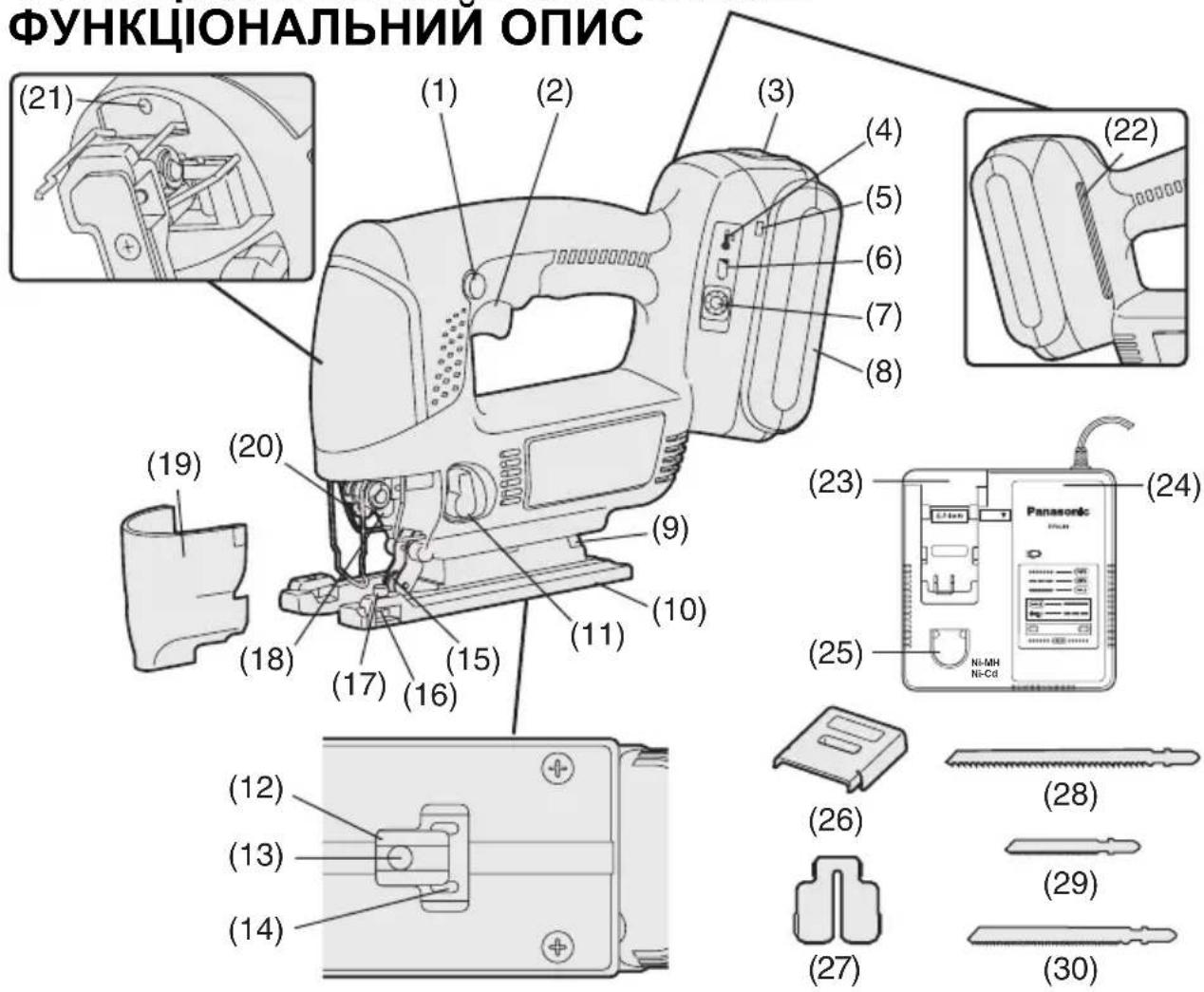

(1)	Switch lock leverSchalterverriegelungshebelLevier de verrouillage d'interruptionsLevetta di blocco interrottoreSchakelaarblokkérotoetsPalanca de bloqueo del interruptorLalsehändtagStrömbrytarsppärLäsespake for bryterenKäytökytkimen lukitusvipuPbchur 6bnokipatopara BviklnochateiennesBlokipatop BVMNKaça	(2)	Power switchNetzschalterInterrupteur d'alimentationInterruttore di accensioneHoofdschakelaarInterruptor de alimentaciónAfbryderStrömbrytareStrømbryterKäytökytkinenpekknocateilen pitañnienPièpermíkačjkhnehnene	(3)	Battery pack release button Akku-Entriebelungsknopf Bouton de libération de batterie autonome Tasto di rilascio pacco batteria Accu-ontgrendeltoetsBotón de liberación de bateria Udlasserknap til batteripakning Frigöringsknapp für batteri Utlsserknap for batteripakke Akkupaketin irrotuspainike Khoŋika ocsboşodjenne 6bataeinyoro 6bnoka Khoŋika Bvibinyehnne 6bataeinyoro 6bnoky
(4)	Overheat warning lamp (battery) Überhitzungs-Warnlampe (Akku) Témoin d'advertissement de surchauffe (battery) Spia avvertenza surriscalda-mento (battery) Oververhitting-waarschuingslampje (accu)Luz de advertencia de sobre-calentamento (battery) Adverselslamp til overophedning (battery) Varningslamp for overhetting (battery) Varsellampe for overopheting (battery) Ylikumemisen varoituslamppu (akku) Préduynpezxduoosama lamponoka neperpeba (batapen) Pronependxhybalmha lamponoka neperpiby (batapei)	(5)	Alignment markAusrichtmarkierung Marque d'alignment Marcatura di allineamento UItlijntekens Marca de alineación Flugtemærke Anpassningsmärke Innrettingsmerke Sovitusmerkki Mečtni coombese nienuOctybailnbni mičnii	(6)	Battery low warning lamp Akkuladungs-Warnlampe Témoin d'advertissement de batterie basse Spia avvertenza batteria scarica Waarschuingslampje voor lage accuspanning Luz de食欲 de bajo carga de bateria Adverselslampes batterieffekt lav Varningslampa für svagt batteri Varsellampe for at batteriet er for lavit Alhaisen akkujännitteen varoituslamppu Préduynpezxduoosama lamponoka nienkofo zarpaed Sbatapei Ponependxhybalmha lamponoka nienkofo zarpaedii
(5)	LED light on / off buttonLED-Leuchten-EIN/AUS-TasteBouton Marche/Arrêt de la lumière DEL Tasto di accensione e spegniente della luce LED Aan/uit-toets (ON/OFF) voor LED-lampje Botón ON/OFF de luz LED TEND/SLUK-knap til LED-lys Strömbrytare for LED-ljus PÄ/AV-knapp for LED-lys LED-valon kytkin/katkaisupainike Khoŋika Bviklnoeénra/Bviklnoeénra CBetodinoindnoi podcwbkn Khoŋika BBIMKHNH/RBMKNHEnra Cbitlloiodnoro πidcbiybaHHa	(8)	Battery pack (EY9L40/EY9L41) Akku (EY9L40/EY9L41) Battery autonomy (EY9L40/EY9L41) Pacco bacteria (EY9L40/EY9L41) Accu (EY9L40/EY9L41) Bacteria (EY9L40/EY9L41) Batteripakning (EY9L40/EY9L41) Bateri (EY9L40/EY9L41) Batteripakke (EY9L40/EY9L41) Akku (EY9L40/EY9L41) Baatarényhnb 6bnok (EY9L40/EY9L41) Baatarényhnb 6bnok (EY9L40/EY9L41)	(9)	Bevel index Schrägeindex Index de chanfrein Scala sfalsatura Schuinte-index Indice de bisel Smigvinkelindeks Lutningsindex Skråndeks Kallistusasteikko Trápidуropobahna shkana Trápiduyobahna shkana
(10)	Base Unterteil Base Base Voetplaat Base Underdel Bas Sokkel Pöytä Onopa Onopa	(11)	Orbital selector lever Pendelhubhebel Levier du sélecteur orbital Leva selettore orbita Pendelslagkeuzehend Palanca de selector orbital Omlabsvælgerarm Pendelväljarspak Pendelveglerspak Pendeli Pучka bviöba reçimma maëythinkovoro xónda Рухотка bviöby reçimma maëythinkovoro pyxuy	(12)	Fixing bracket Haltering Support de fixation Staffa di fissaggio Bevestigingssteun Soporte de fiquación Holderanordning Hàllare Festebrakett Repimissuoja Kρεpenkjna ckobä Krpinьндаужka
(13)	Base fixing screw Unterteilschraube Vis de fixation de la base Vite di fissaggio base Voetplaatbevestigingssschroef Tornillo de fijación de base Underdelsskrue Basskruv Sokkelfesteskrue Pöydn kiinitsruuvi Виnt крелегнoorсобу Гвиnt кріпльноі дужки	(14)	Base adjustment hole Unternteileinstellloch Orifice d'ajustement de la base Foro di regolazione base Voetplaatafstelgat Orificio de ajuste de base Underdelindstillingshul Basjusteringshal Sokkeljusteringshull Pöydn sãäöaukko Peryniproboчhoe оsterreich onopby Perynipobalnyоотвір onopni	(15)	Roller guide Rollenführung Guidage à rouleau Guida rullo Rollegeider Guia de rodillo Rulleguide Rullystyming Rulleføring Terän tukirulla Hаравлиоций розк Рочковий наразимник
(16)	Rip fence mount Parallelsanschlagbefestigung Montant du guide à refendre Attacco guida parallela Parallelaanslagbefestigung Montaje de alineador de aserrado Parallelsanslagsbefæstelse Parallellanslagsfäste Parallellanslagsmontasje Reunaohjaimen asennusaukk Зжим наравл Anyцьп Кріпlenney наразмноі дужки	(17)	Rip fence fixing screw Parallelsanschlagschraube Vis de fixation du guide à refen-dre Vite di fissaggio guida parallela Parallelaanslagbefestingssschroef Tornillo de fijación de alineador de aserrado Parallelsanslagsskrue Parallellanslagsskruv Parallellanslagfesteskrue Reunaohjaimen kiinitsruuvi Виnt зжима наравл Anyцьп Кріпlenney Гвиnt наразmноі дужки	(18)	Blade clamp bracket Sägeblatthalterung Support de blocage de lame Staffa a morsetto lama Zaagbladklemsteun Soporte de abrazadora de cuchilla Savbladsholder Sägbladshällare Blackklembebrakett Avaimeton terän kiinitys Зжим плі Kріпlenney полотна
(19)	Dust cover Staubabdeckung Protection anti-poussières Copertura antipolvere Stofkap Cubierta anti-polvo Støvafdækning Dammskydd Støvdeksel Polykansi Пылесашитnaя Крішka Крішka пopotи залиеня	(20)	Blade Attach/Remove lever Hebel zum Feststellen bzw. Entfernen des Sägeblatts Levier de fixation/retrait de lame Leva attacco/rimozione lama Hendel voor bevestigen/verwijdenen van zaagblad Palanca de conexión / remoción de cucilla Arm til montering/afmontring af savblad Spak für fastsättning/borttagning av sögblad Spak for feste/fjerning av blad Terän kiininitys/irrotusvipu Рьчаг установки/c�сяп пліkn Pyckotka BCTANOBENNA/3HATTTA ПОЛТHA	(21)	LED light LED-Leuche Lumière DEL Luce LED LED-lampje Luz indicatora LED-lys LED-lys LED-valo С被告оюдая поcodve�ka Свиттоюде падсвуння
(22)	Hex wrench Sechskantschlussel Clé hexagonale Chiave esagonale Zeskantsleutel Llave hexagonal Fastnøgle Insexnyckel Sekskantnøkkel Kuusioavain Шостигалноу клоч Шостигалноу клоч	(23)	Li-ion battery pack dock Li-Ion-Akkuladeschacht Poste d'accueil de la batterie autonome Li-ion Spazio raccordo pacco batteria Li-Ion Li-ion accuhouser Enchufe de carga de batería Li-ion Li-ion batteripakningsdock Docka für litiumjonbatteri Dokk für Li-ion-batteripakke Li-ionikun latauspesa Углбенице для установки Лити-n-Oнного батер�ого блока Заглбенице для встановлени літі-n-Oнного батер�огоблonta	(24)	Battery charger (EY0L80) Ladegerät (EY0L80) Chargeur de batterie (EY0L80) Caricabatterie (EY0L80) Acculader (EY0L80) Cargador de bateria (EY0L80) Batterioplader (EY0L80) Batteriladdare (EY0L80) Batterilader (EY0L80) Akkulaturi (EY0L80) Зарадоне устристwo (EY0L80) Зарадикий писстri (EY0L80)
(25)	Ni-MH/Ni-Cd battery pack dock Ni-MH/Ni-Cd-Akkuladeschacht Poste d'accueil de la batterie autonome Ni-MH/Ni-Cd Spazio raccordo pacco batteria Ni-MH/Ni-Cd Ni-MH/Ni-Cd accuhouder Enchufe de carga de bateria Ni-MH/Ni-Cd Ni-MH/Ni-Cd batteripakningsdok Docka für NiMH/NiCd-batteri Dokk for Ni-MH/Ni-Cd-batteripakke Ni-MH/Ni-Cd akun liittin Yrnyblichen die yustanobkni NizkeJI-Metamllngndroho 6batapeynoro 6lOKa/NizkeJI-Kadmiengoro 6batapeynoro 6lOKa 3arriiblenna die BCTanoblenna NizkeJI-Metam-ridpndnoro 6batapeynoro 6lOKy/NizkeJI-Kadmiengoro 6batapeynoro 6lOKy	(26)	Battery pack cover Akkuabdeckung Couvercle de la batterie autonome Coperchio batterie Accudeksel Cubierta de la bateria Akkuafdijkning Batteriskydd Batteripakkedeksel Akun liittinsuoja Kpbiioka aKKymyIaTorpno 6lOKa Kpiuika 6batapeynoro 6lOKy	(27)	Anti-splintering plate Anti-Splintering-Platte Plaque anti-éclat Piastra antischegge Anti-splinterplaat Placa anti-astillado Anti-splintringsplade Antisplittringsplatta Anti-splinteplate Repimissuoja Anttnpacseintelhoe uystpoiCTBO Princptri npotn pozseppoiBauHH
(28)	Wood blade (EY9SXWJOE) Holzsägeblatt (EY9SXWJOE) Lame à bois (EY9SXWJOE) Lama per legno (EY9SXWJOE) Houtzaagblad (EY9SXWJOE) Cuchilla de madera (EY9SXWJOE) Træsavblad (EY9SXWJOE) Träsågblad (EY9SXWJOE) Treblad (EY9SXWJOE) Puuterä (EY9SXWJOE) Плкдя depriva (EY9SXWJOE) Плотно по deprевини (EY9SXWJOE)	(29)	Metal blade (EY9SXMJOE) Metallsägeblatt (EY9SXMJOE) Lame à métal (EY9SXMJOE) Lama per metallo (EY9SXMJOE) Metaalzaagblad (EY9SXMJOE) Cuchilla de metal (EY9SXMJOE) Metallsavblad (EY9SXMJOE) Metallsägblad (EY9SXMJOE) Metallblad (EY9SXMJOE) Metalliterä (EY9SXMJOE) Плкдяmetалla (EY9SXMJOE) Плотно поmetалу (EY9SXMJOE)	(30)	Drywall blade (EY9SXXJOE) Gipsplattensägeblatt (EY9SXXJOE) Lame à cloison sèche (EY9SXXJOE) Lama per cartongesso (EY9SXXJOE) Gipsplaatzaagblad (EY9SXXJOE) Cuchilla de pared de yeso (EY9SXXJOE) Tørmurblad (EY9SXXJOE) Sågblad für gips (EY9SXWJOE) Gipsplateblad (EY9SXXJOE) Kipsilevtyerä (EY9SXXJOE) Плкдягпсокартона (EY9SXXJOE) Плотно погдгпсокартона (EY9SXXJOE)

I. KÄYTTÖTARKOITUS

Kiitämme Panasonic-pistosahan hankinnasta. Tätä pistosahaa voidaan käyttää ladattavien Panasonic-akkujen kanssa, jolloin saadaan erinomainen leikkuutulos. Tämä pistosaha on tarkoitettu vain metallin, puun ja kipsilevyn leikkuuseen. Lue "Turvaohjeet" ja seuraava ennen käyttöä.

II. LISÄTURVASÄÄNNÖT

1) Pidä kiinni työkalun eristetyistä pinnoista, jos on mahdollista, että työkalu saattaa osua pinnan alla oleviin johtoihin. Jos työkalu koskettaa jännitteistä johtoa, työkalun metalliosat varautuvat ja aiheuttavat käyttäjälle sähköiskun. 2) Kiinnitä työstökappale kiinnittimillä tai muulla sopivalla tavalla vakaalle alustalle. Jos työstökappaleesta pidetään kiinni käsin tai sitä pidetään vartaloa vasten, se on epävakaa ja seurauksena saattaa olla hallinnan menetys. 3) Pidä kädet poissa leikkausalueelta ja terästä. Pidä kiinni eristetyistä kiinniotopinnoista. Jos työkalusta pidetään kiinni molemmin käsin, terä ei pääse leikkaamaan niitä. 4) Älä koskaan pidä leikattavaa kappaletta käsissäsi tai polvellasi. Työstökappale on tuettava hyvin, jotta se ei pääse vahingossakaan osumaan vartalon mihinkään osaan eikä tasapainon menetystä tapahdu. 5) Huomioi, että tämä työkalu on jatkuvasti toimintakunnossa, koska se ei toimi verkkovirralla. 6) Käytä aina suojalaseja, joissa on sivusuojaimet. Tavalliset silmä- tai aurinkolasit EIVÄT ole suojalasit. 7) Kun tätä työkalua käytetään puun työstöön suljetussa huoneessa (esim. sisätiloissa), käytä pölysuojaa kasvoillasi.

KÄYTTÖTARKOITUS: Tarkista työstökappale ennen työskentelyn aloittamista ja ota mahdolliset naulat pois.

9) Älä leikkaa liian isoja työstökappaleita. 10) Ennen kuin aloitat työskentelyn, katso, että työstökappaleen ympärillä on riittävästi tilaa, jotta et vahingossa osu terällä lattiaan, penkkiin tai muihin esineisiin.

LISÄTURVASÄÄNNÖT

12) Varmista, että terä ei kosketa työstökappaletta ennen kuin käynnistät koneen. 13) Pidä kädet poissa liikkuvien osien läheisyydestä. 14) Älä kosketa terää tai työstökappaletta heti työn jälkeen; ne saattavat olla erittäin kuumat ja saatat polttaa ihosi. 15) Älä koskaan heiluta työkalua. 16) Älä koskaan käytä vääntyneitä tai haljenneita teriä. 17) Älä käytä sellaisia teriä, jotka eivät täytä näissä ohjeissa mainittuja teknisiä tietoja. 18) Ota akku pois työkalusta ennen terän vaihtoa, säätöjen tekoa tai muiden huoltotoimien suorittamista. 19) Käytä korvasuojaimia, kun käytät työkalua pitempiä aikoja.

Tunnus	Merkitys
V Volttia
---	Suora virta
n° Nopeus ilman kuormaa
... min-1	Kierrokset tai iskut per minuutti
Ah Akun sähkökapasiteetti
	Loukkaantumisvaaran estämiseksi käytäjän on luettava käytöohje ja ymmärrettävä se.
	Vain sisäkäytöön.

VAROITUS:

• Älä käytä muita kuin Panasonicin tähän ladattavaan tuotteeseen suunniteltuja akkusarjoja.
• Älä hävitä akkua polttamalla tai altista sitä suurelle kuumuudelle.
• Älä lyö nauloja akkuun, altista sitä iskuille, pura sitä tai yritä muuntaa sitä.
• Älä anna metalliesineiden koskettaa akun napoja.
• Älä kuljeta tai säilytä akkua samassa tilassa naulojen ja vastaavien metalliesineiden kanssa.
• Älä lataa akkua kuumassa tilassa, esim. tulen äärellä tai suorassa auringonvalossa. Muussa tapauksessa akku voi ylikuumentua, syttyä tuleen tai räjähtää.
• Käytä vain laitteen omaa laturia akun lataamiseen. Muussa tapauksessa akku voi vuotaa, ylikuumentua tai räjähtää. Kun akku on irrotettu työkalusta tai laturista, pane aina akun kansi paikalleen. Muuten akun liittimet saattavat mennä oikosulkuun, jolloin seurauksena on tulipalovaara.

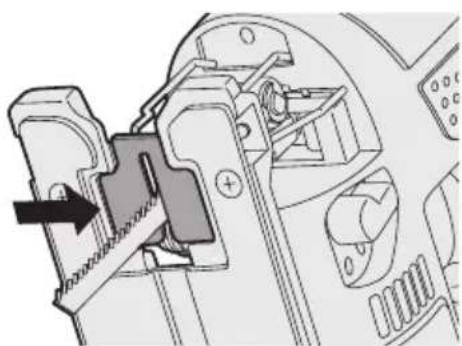

Terän asennus ja irrotus

Asennus

1. Pyyhi terästä ja terän kiinnittimestä pois mahdollinen leikkuupöly.

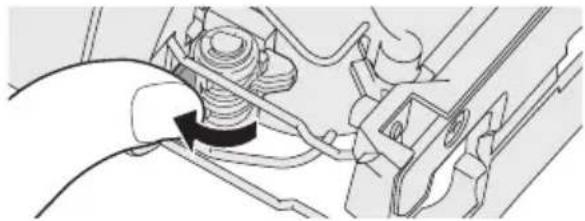

2. Nosta terän kiinnitys/irrotusvipu ylös.

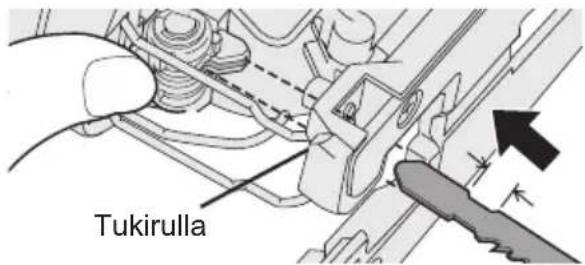

1. Aseta terä terän kiinnityskiinnikkeeseen ja aseta terän takaosa rullaohjainta pitkin niin, että sahanterän takaosa liukuu tukirullaa pitkin.

1. Vapauta terän kiinnitys/irrotusvipu.

Kun terä on kiinnitetty paikalleen, vipu palautuu alkuperäiseen asentoon. - Tarkasta, että terän takaosa on tukirullan vaossa.

III. KOKOAMINEN

VAROITUS:

Loukkaantumisvaaran välttämiseksi ota akku aina pois ennen terän vaihtamista.

Ennen käyttöä suoritettavat tarkastustoimet

• Onko kiinnitetty leikattavalle kohteelle sopiva sahanterä?
• Onko asennettu oikeanpaksuinen terä ja oikeanmuotoinen varsi?
• Tarkasta, onko terä kiinnitetty kunnolla.
• Tarkasta, onko terässä halkeamia tai onko se rikki.
• Tarkasta, että leikattavassa kohteessa ei ole vieraita aineita.

Jos sahanterää ei aseteta tarpeeksi syvälle, se saattaa irrota yllättäen käytön aikana. Tämä on erittäin vaarallista.

Irrotus

1. Nosta terän kiinnitys-/irrotusvipu ylös.
2. Vedä terä pois.

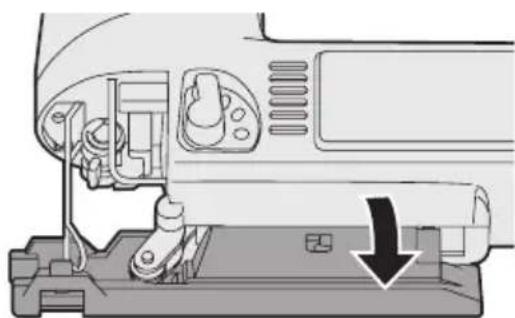

Pöydän säätö

1. Löysennä pöydän kiinnitysruuvi kuusioavaimella.

1. Siirrä pöytää tarvittaessa ja lukitse se paikalleen. (Katso oikealla olevaa kuvaa.)
2. Pöytää voidaan säätää sivuttain välillä 0° ja 45° ja eteen/taakse-asento voidaan myös säätää. Jos pöytä kallistetaan sivuttain, irrota ensin pöytäkansi.
3. Määrää kulma kallistusasteikon avulla.
4. Reunaohjaimen kiinnitysruuvin tulee sijaita vastakkaisella puolella työkalun ollessa viistossa.

1. Kiristä pöydän kiinnitysruuvi kuusioavaimella.

Pöydän asento ja käyttötarkoitus

Perustan säätöau-kon asento	Käytötarkoitus
	Normaali suorakul-mainen sahaus
	Sahaus kulmassa välillä 0° ja 45°
	Sahaus 45° kul-massa
	Sahaus lähellänurkkaa

HUOMAUTUS:

Tämä on vain karkea ohje. Todellinen sahauskulma vaihtelee eri tekijöiden mukaisesti ja riippuu esimerkiksi siitä, miten työkalua pidetään pintaa vasten.

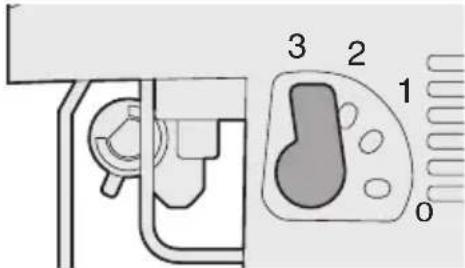

Pendelin säätö

• Säädä heiluritoiminto sopivaksi sahattavalle kohteelle.

Vivun asento	Terän liike P	Äkäytövat
0	Vain pystyssä	·Kovien metallien ku- ten teräksen sahaa- minen. ·Rakennusmaterialiaali- en ja vanerilevyjen ta- sainen sahaaminen ·Sahaaminen pieniä kaarteita pitkin
1	Matala heiluriti- minto	·Pehmeämpien metal- lien kuten alumiinin ja muiden rautapitoisia aineksia sisälätämmö- mien metallien sahaa- minen. ·Kovan puun, vaneri- levyjen ja muovin sa- haaminen
2	Keskitasoinen heiluritiöiminto	·Verrattain pehmeiden materialiaalien sahaa- minen ·Puun ja yhdistelmäle- vyjen sahaaminen ·Alumiinin ja pehmeän teräksen nopea sa- haaminen
3	Korkeatasoinen heiluritiöiminto	·Pehmeiden materialia- lien sahaaminen ·Materialiaalien kuten puun, yhdistelmälevy- jen ja muovin nopea sahaaminen

• Jos halutaan saada viimeistellympi lopputulos, säädä heiluritoiminto matalammalle tasolle.

Repimissuoja

Käytä repimissuojaa puun ja erilaisten levyjen sahaamisen aikana ja saat siistimman leikkuujäljen.

Asennus

1. Aseta pöytä 90 asteen asentoon.
2. Aseta repimissuoja pöydän alle ja asenna se painamalla sitä kevyesti.
3. Asenna niin, että repimissuojan keskellä olevan aukon viisto reuna osoittaa pistosahaan päin.

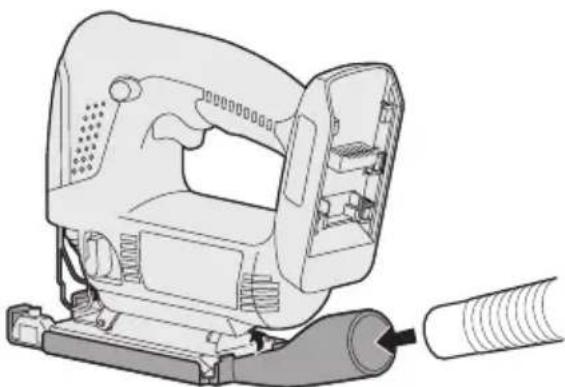

Imuriliitäntä pölynimuria varten (EY9H009E) (Saatavana erillisenä lisävarusteena, ei sisälly toimitukseen)

Sahauspöly voidaan kerätä sahauksen aikana pölynimurilla.

Asennus

1. Kiinnitä imuriliitäntäsovittimen koukku pöydän etuosaan.
2. Asenna se kiinnittämällä takaa.
3. Kiinnitä pölynimurin letku.

• Pölysovittimen käyttöä suositellaan, jotta saadaan vähennettyä leikattavan kohteen pinnan vahingoittumisvaara.

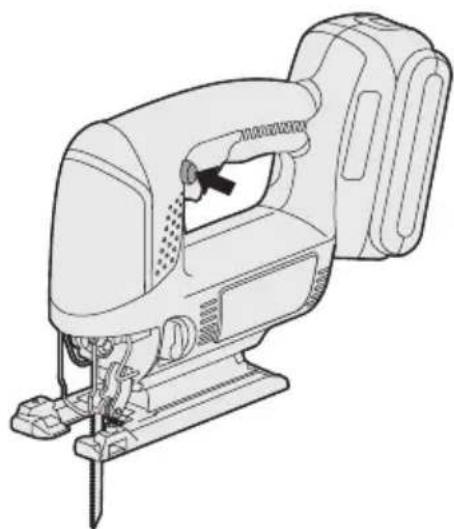

Akun kiinnittäminen tai irrottaminen

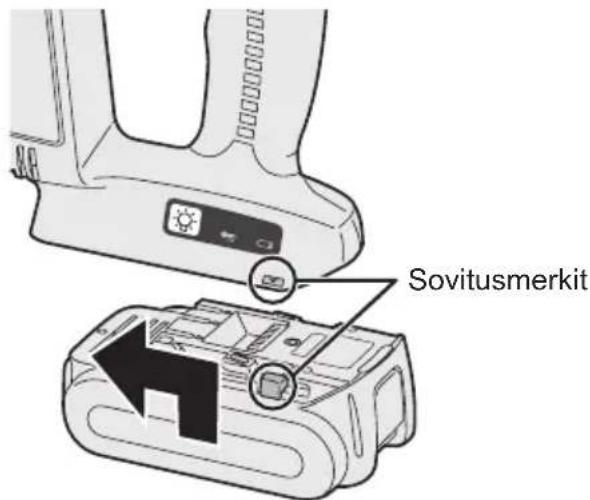

1. Akun liittäminen:

Aseta sovitusmerkit kohdakkain ja kiinnitä akku.

• Siirrä akku paikalleen niin, että se lukkiutuu.

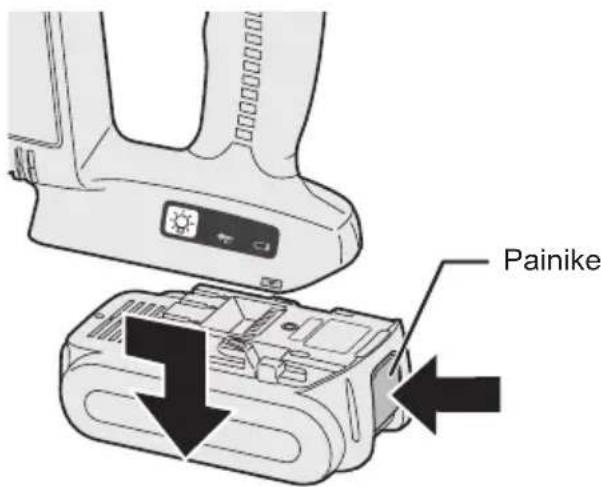

1. Akun irrottaminen:

Vapauta akku painamalla edessä olevaa painiketta.

1. Paina käyttökytkimen lukitusvipu alas ja paina käyttökytkintä.
2. Nopeus suurenee kytkintä lisää painettaessa.

1. Kun sahaus on tehty, vapauta käyttökytkin.
2. Varmista, että terän lämpötila on laskenut riittävästi ja irrota sitten terä.

Sahaaminen

HUOMAUTUS:

Tarkasta, että työstökappaleen alla ei ole esteitä. Tarkasta, että sahattavassa materiaalissa ei ole mitään vieraita esineitä kuten esimerkiksi nauloja.

Jos terä koskettaa jotakin esinettä sahaamisen aikana, syntyy voimakas vastavoima ja seurauksena saattaa aiheutua vakava vamma.

• Älä pane käsiäsi tai muita esineitä suuntaan, jossa sahataan. Jos tätä ohjetta ei noudateta, seurauksena saattaa aiheutua vammoja.
• Älä kosketa pistosahan terää heti sahaamisen jälkeen. Jos tätä ohjetta ei noudateta, seurauksena saattaa syntyä palovammoja.

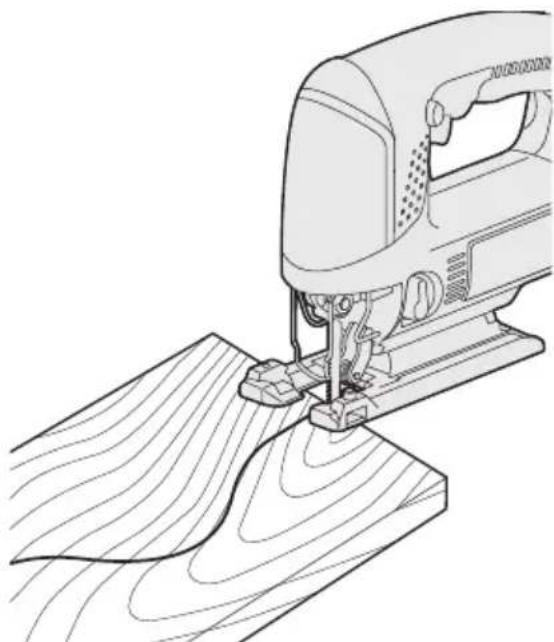

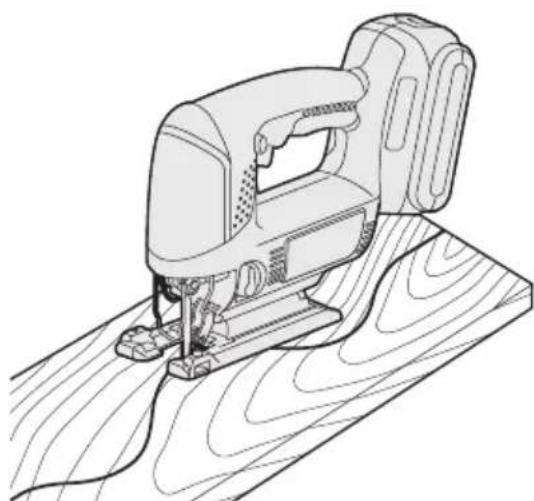

Sahaaminen merkittyjä viivoja pitkin

1. Aseta sahattava esine perustalle ja sovita terä merkityn viivan kohdalle.
2. Älä pane terää sahattavalle pinnalle ennen käyttökytkimen painamista.

1. Paina käyttökytkintä, odota kunnes nopeus vakiintuu ja aseta sitten pöytä sahattavalle kohteelle ja sahaa merkittyjä viivoja pitkin.

Kun sahataan monimutkaisia muotoja kuten pieniä kaaria pitkin, pienennä sahausnopeutta ja kaantonopeutta.

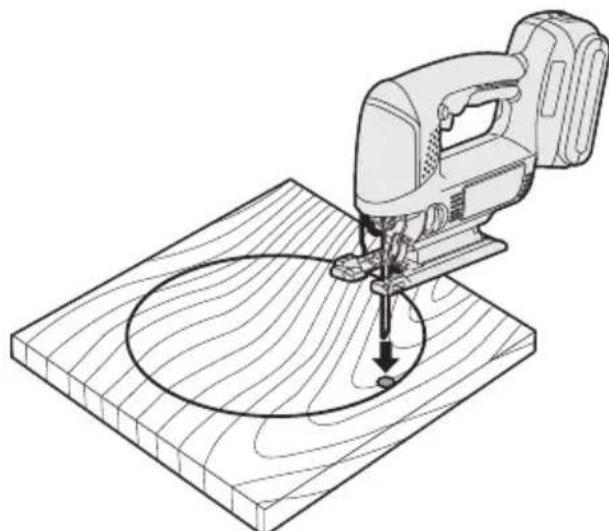

Läpisahaus

1. Tee porareikä läpisahattavaan kohtaan, jotta terä pääsee läpi.
2. Aseta terä aukkoon koskematta työstökappaletta ja kytke sitten virta käyttökytkintä painamalla.

1. Sahaa merkittyä viivaa pitkin.

Reunaohjaimen (EY9X011E) käyttö (Saatavana erillisenä lisävarusteena, ei sisälly toimitukseen)

Reunaohjainta voidaan käyttää rinnakkaisviivojen leikkaamiseen ja ympyrän ja kaaren leikkaamiseen.

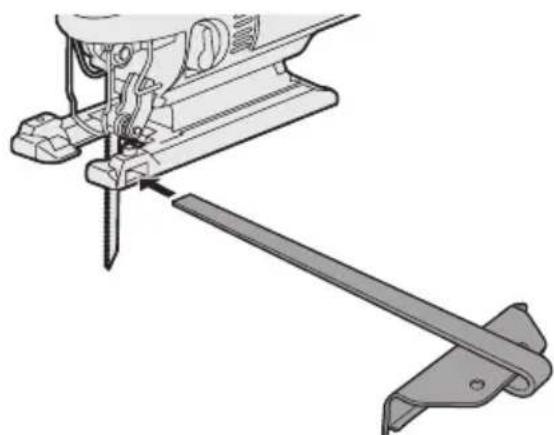

Reunaohjaimen asennus

1. Löysennä reunaohjaimen kiinnitysruuvi.
2. Kuljeta reunaohjain asennusaukon läpi.
3. Säädä sahausetäisyys ja kiristä sitten kiinnitysruuvi.

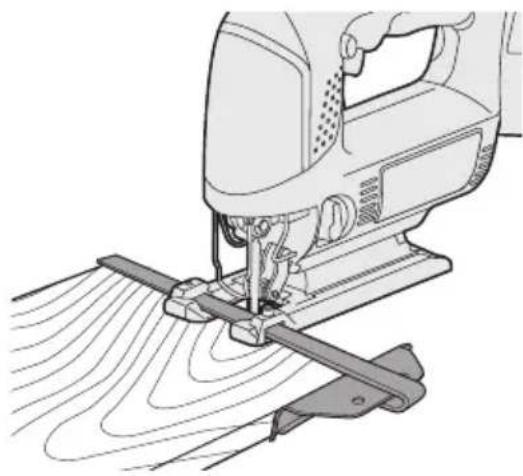

Sahaaminen samalla leveydellä

1. Aseta pöytä työstökappaleelle niin, että reunaohjaimen reuna ja työstökappale ovat yhdessä.

1. Kytke virta antamatta terän koskettaa työstökappaletta.
2. Kohdista repäisykaavain lujasti työstökappaleeseen, jota leikataan rinnakkain

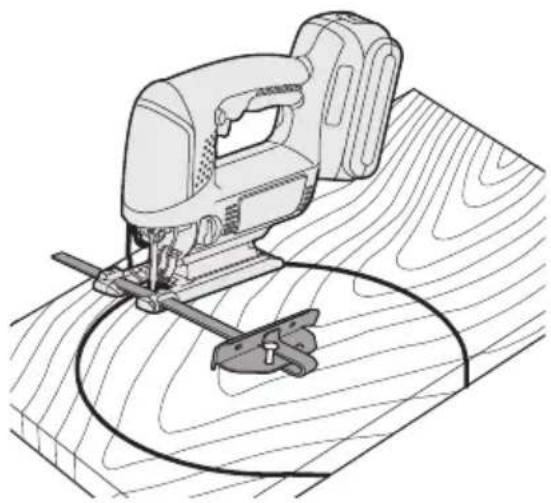

Ympyröiden sahaaminen

1. Jos sahataan irti jokin osa, tee porareikä työstökappaleeseen, jotta pistosaha pääsee läpi.
2. Sovita reunaohjaimen tapin aukko ympyrän keskelle ja pidä kohde sitten paikallaan naulan tai ruuvin avulla.

1. Kytke virta koskettamatta työstökappaletta.
2. Sahaa merkittyä viivaa pitkin.

SahatopaneeliSahatopaneeli

(1)LED-valo

Vedä ennen LED-valon käyttöä virtakytkintä kerran.

Paina LED-valon painiketta.

Valo palaa erittäin pienellä jännitteellä eikä heikennä pistosahan toimintaa käytön aikana eikä vaikuta akun kapasiteettiin.

TÄRKEÄ HUOMAUTUS:

• Yhdysrakenteinen LED-valo on suunniteltu pienen työskentelyalueen tilapäiseen valaisuun.
• Älä käytä sitä korvaamaan tavallista taskulamppua, sillä sen kirkkaus ei ole riittävä.
• LED-valo sammuu, jos työkalua ei ole käytetty 5 minuuttiin.

Tärkeä huomautus: ÄLÄ KATSO SÄTEESEEN.

Muiden kuin tässä kuvattujen säätimien tai säätöjen käyttö tai toimenpiteiden suorittaminen saattaa altistaa vaaralliselle säteilylle.

(2) Ylikuumenemisen varoituslamppu

Sammunut (Normaali lämpötila)

Vilkkuu: Ylikuumeneminen Osoittaa, että toiminta on lopetettu johtuen akun ylikuumenemisesta.

Ylikuumenemisen suojatoiminta pysäyttää toiminnan akun suojaamiseksi, jos akku on kuumentunut liikaa. Säätöpaneelin ylikuumenemisen varoitusvalo vilkkuu, kun tämä toiminto on käynnistynyt.

• Jos ylikuumenemisen suojatoiminto käynnistyy, anna akun jäähtyä tarpeeksi (ainakin 30 minuuttia). Akku on valmis käyttöön, kun ylikuumenemisen varoitusvalo on sammunut. Vältä pistosahan käyttöä tavalla, joka kytkee ylikuumenemisen suojatoiminnon toistuvasti.

(3) Alhaisen akkujännitteen varoituslamppu

Sammunut (riittävä jännite)

Vilkkuu (alentunut jännite). Akun suojatoiminta kytkeytynyt.

Litiumioniakun liiallinen (täydellinen) purkautuminen lyhentää akun käyttöikää huomattavasti. Työkalussa on akun suojatoiminto, joka estää akun liiallisen purkautumisen.

• Akun suojatoiminto kytkeytyy ennen kuin akku menettää varauksensa ja alhaisen akkujännitteen varoitusvalo vilkkuu.
• Jos huomaat, että alhaisen akkujännitteen varoitusvalo vilkkuu, vaihda akku välittömästi.

Li-ioniakku (EY9L40/EY9L41)

• Jotta li-ioniakku kestää mahdollisimman pitkään, pane se säilöön käytön jälkeen lataamatta sitä. Kun akku ladataan, varmista, että akkulaturin liittimissä ei ole vieraita aineita kuten pölyä tai vettä. Jos liittimistä löytyy vieraita aineita, puhdista liittimet ennen akun lataamista.

Akkuliittimissä käytön aikana olevat vieraat aineet kuten pöly ja vesi saattavat heikentää akun käyttöikää.

Kun akkua ei käytetä, pidä se poissa muiden metalliesineiden lähettyviltä, kuten paperikiinnittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten metalliesineiden, jotka voivat aiheuttaa kontaktin liittimestä toiseen. Akkuliittimien saattaminen oikosulkuun saattaa aiheuttaa kipinöitä, palovammoja tai tulipalon. Kun käytät akkua, varmista, että työskentelypaikassa on hyvä ilmanvaihto. Kun akku otetaan pois työkalusta, pane akun liitinsuoja heti kiinni, jotta akkuliittimiin ei pääse pölyä tai likaa eikä synny oikosulkua.

Akun kestoikä

Ladattavien akkujen käyttöaika on rajoitettu. Jos käyttöaika on erittäin lyhyt kunnollisen latauksen jälkeen, vaihda akku uuteen.

Akun kierrätys

HUOMIO:

Ympäristön suojelemiseksi ja materiaalien kierrättämiseksi akku on vietävä hävitettäväksi erityiseen keräyspisteeseen, jos sellainen on olemassa.

Akkulaturi Lataus

Yleisiä huomautuksia koskien Li-ioni akkuja

• Jos akun lämpötila laskee alle -10 °C (14 °F), lataus loppuu automaattisesti, jotta saadaan estettyä akun heikkeneminen.

Yleisiä huomautuksia koskien Li-ioni/Ni-MH/Ni-Cd akkuja

• Suositeltava käyttöympäristö on välillä 0 °C (32 °F) ja 40 °C (104 °F). Jos akkua käytetään huomattavasti alle 0 °C (32 °F) lämpötilassa, laitteessa saattaa ilmetä toimintahäiriöitä. Kun kylmää akkua (alle 0 °C (32 °F)) ladataan lämpimässä paikassa, on hyvä antaa akun lämmetä ennen latausta.
• Anna laturin jäähtyä ladatessasi kahta tai useampaa akkua peräkkäin.
• Älä missään tapauksessa työnnä sormiasi latauspesään pitäessäsi laturia tai muulloinkaan.

TÄRKEÄ HUOMAUTUS:

Tulipalovaaran ja akkulaturin vahingoittumisen välttämiseksi

• Älä käytä moottorin generaattoria virtalähteenä.
• Älä peitä laturin tai akkuyksikön tuuletusaukkoja.
• Irrota laturi verkosta, kun sitä ei käytetä.

Li-ioniakku

HUOMAUTUS:

Akkua ei ole ladattu kokonaan tehtaalla. Akku on ladattava ennen käyttöä.

Latauslaite (EY0L80)

1. Kytke laturin pistoke vaihtovirtapistorasiaan.

HUOMAUTUS:

Pieniä kipinöitä saattaa syntyä, kun pistoke kytketään verkkoon, mutta turvallisuuden kannalta tässä ei ole mitään vaarallista.

1. Paina akku riittävän syvälle laturiin.
2. Aseta sovitusmerkit vastakkain ja aseta akku laturin liittimeen.
3. Siirrä eteenpäin nuolen osoittamaan suuntaan.

1. Latauksen merkkivalo palaa latauksen aikana.

Kun akku on ladattu, latauksen merkkivalo alkaa vilkkua nopeasti ja laitteen sisään rakennettu kytkin katkaisee latauksen automaattisesti estäen ylilatautumisen.

• Latausta ei tapahdu, jos akku on liian lämmin (esim. pitkään kestäneen käytön jälkeen).

Oranssi valmiustilan lamppu vilkkuu, kunnes akku on jäähtynyt.

Lataus alkaa sitten automaattisesti.

1. Latauslamppu (vihreä) vilkkuu hitaasti, kun akku on latautunut noin 80 %.
2. Kun lataus on suoritettu, latauslamppu alkaa vilkkua nopeasti vihreänä.
3. Jos akun lämpötila on 0 °C astetta tai sitä vähemmän, täyteen lataus kestää tavallista kauemmin. Vaikka akku on ladattu täyteen, sen teho on noin 50 % tavallisessa lämpötilassa ladattuun täyteen akkuun verrattuna.
4. Jos virran merkkivalo ei syty heti, kun laturi liitetään, tai jos latauslamppu ei vilku nopeasti vihreänä tavallisen latausajan jälkeen, ota yhteys valtuutettuun huoltokeskukseen.
5. Jos kokonaan ladattu akku asetetaan uudelleen laturiin, latauslamppu saattaa syttyä palamaan. Muutaman minuutin kuluttua latauslamppu vilkkuu jälleen nopeasti, mikä tarkoittaa, että lataus on valmis.

Ni-MH/Ni-Cd-akku

HUOMAUTUS:

Kun lataat akkupakettia ensimmäistä kertaa tai pitkällisen säilytyksen jälkeen, lataa sitä noin 24 tunnin ajan, jotta akkujen koko kapasiteetti saadaan käyttöön.

Latauslaite (EY0L80)

1. Kytke laturin pistoke vaihtovirtaverkon pistorasiaan.

HUOMAUTUS:

Pieniä kipinöitä saattaa syntyä, kun pistoke kytketään verkkoon, mutta turvallisuuden kannalta tässä ei ole mitään vaarallista.

1. Paina akku riittävän syvälle laturiin.

1. Latauksen merkkivalo palaa latauksen aikana.

Kun akku on ladattu, latauksen merkkivalo alkaa vilkkua nopeasti ja laitteen sisäänrakennettu kytkin katkaisee latauksen automaattisesti estäen ylilatautumisen.

• Latausta ei tapahdu, jos akku on liian lämmin (esim. pitkään kestäneen käytön jälkeen).

Oranssi valmiustilan lamppu vilkkuu, kunnes akku on jäähtynyt. Lataus alkaa sitten automaattisesti.

1. Kun lataus on suoritettu, latauslamppu alkaa vilkkua nopeasti vihreänä.
2. Jos latauslamppu ei syty heti, kun laturi liitetään, tai jos latauslamppu ei vilku nopeasti vihreänä tavallisen latausajan jälkeen, ota yhteys valtuutettuun huoltokeskukseen.
3. Jos kokonaan ladattu akku asetetaan uudelleen laturiin, latauslamppu saattaa syttyä palamaan. Muutaman minuutin kuluttua latauslamppu vilkkuu jälleen nopeasti, mikä tarkoittaa, että lataus on valmis.

Palaa vihreänä Laturi on kytketty verkkoon. Valmis lataukseen.

Vilkkuu nopeasti vihreänä Lataus on valmis. (Täysi lataus)

Vilkkuu vihreänä Akku on latautunut noin 80%. (Käytö mahdolista. Vain Li-ion.)

Palaa vihreänä Lataa parhaillaan

Palaa oranssina Akku on viileä. Akku latautuu hitaasti akun kuormituksen vähentämiseksi. Vain Li-ion.)

Vilkkuu oranssina Akkupaketti on lämmin. Lataus alkaa, kun alkupaketin lampötila laskee.

Jos akun lampötila on -10°C astetta tai vähemman, latausti- lan lamppu (oranssi) alkaa myös vilkkua. Lataus alkaa, kun akun tilan lampötila nousee. (Vain Li-ion.)

Lataustilan lamppu Vasen: vihrea Oikea: oranssi nakyy.

Sekä oranssi että vihrea vilkuvat nopeasti Lataus ei ole mahdolista. Akku on tutkeutunut polystä tai epäkunnossa.

Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävittämisestä

Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä dokumenteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen.

Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten määräysten sekä direktiivien 2002/96/EC ja 2006/66/EC mukaisesti.

Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa.

Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä.

Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus.

Cd

Yrityksille Euroopan unionissa

Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saa jälleenmyyjältä tai tavarantoimittajalta.

[Tietoja hävittämisestä Euroopan unionin ulkopuolella]

Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä.

Paristomerkintää koskeva huomautus (alla kaksi esimerkkiä merkinnöistä):

Tämä merkki voi olla käytössä yhdessä kemiallisen merkinnän kanssa. Siinä tapauksessa merkki noudattaa kyseistä kemikaalia koskevan direktiivin vaatimuksia.

V. HUOLTO

Käytä laitteen pyyhkimiseen vain kuivaa, pehmeää kangasta. Älä käytä puhdistukseen kosteaa kangasta, tinneriä, bentseeniä tai muita helposti syttyviä aineita.

VI. LISÄLAITTEET

TÄRKEÄ HUOMAUTUS:

• Tässä ohjekirjassa mainitsemattomien lisävarusteiden käyttäminen voi johtaa tulipaloon, sähköiskun vaaraan tai henkilövahinkoihin. Käytä aina vain suositeltuja lisäosia.

Metalliterä

-EY9SXMJ0E

Metallin leikkaamiseen yleensä

Puuterä

• EY9SXWJ0E

Puun leikkaamiseen yleensä

Kuiivaseinäterä

Kipsilevyn leikkaamiseen yleensä

Repäisykaavaimen (Valinnaisvaruste)

Sahaus pitkin kuituja ja samanlevyisten kappaleiden toistuva sahaus käy kätevästi.

Pölysovitin pölynimuria varten (Valinnaisvaruste)

VII. TEKNISET TIEDOT

PÄÄLAITE

Malli EY4541
Moottori Tasavirta 14,4 V
Asennusterän suurin paksuus 1,3 mm (1/16")
Iskun pituus 20 mm (25/32")
Iskua per minuutti 0 - 2400 /min
Suurin leikkaus-kapasiteetti	Puu 65 mm (2-9/16")
	Valantateräs 6 mm (1/4")
	Alumiini 10 mm (3/8")
Kokonaispituus 270 mm (10-5/8")
Paino (akku mukaan luettuna: EY9L40) 2,2		kg (4,8 lbs)
Paino (akku mukaan luettuna: EY9L41) 2,25		kg (5 lbs)
Äniä, Tärinä		Katso liite

AKKUPAKETTI

Malli	EY9L40	EY9L41
Akun säilytys	Li-ioniakku
Akun jännite	Tasavirta 14,4 V (3,6 V × 4 kennoa)
Kapasiteetti	3 Ah	3,3 Ah

AKKULATURI

Malli	EY0L80
Teho	Katso laturin pohjassa olevaa arvokilpeä.
Paino	0,95 kg (2,1 lbs)

[Li-ioniakku]

Latausaika 3 Ah	14,4 V 21,6 V 28,8 V
	EY9L40Käytettävissä: 35 min.	EY9L60Käytettävissä: 45 min.	EY9L80Käytettävissä: 55 min.
	Täysi: 50 min.	Täysi: 60 min.	Täysi: 70 min.
Latausaika 3,3 Ah	14,4 V
	EY9L41Käytettävissä: 45 min.
	Täysi: 60 min.

[Ni-MH/Ni-Cd akku]

Latausaika		7,2 V 9,6	V 12 V 15,6	V 18 V 24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
			25 min.
	2 Ah	EY9168 E	Y9188	EY9106	EY9136		EY9116
				EY9107			EY9117
				EY9108			60 min.
		30 min.
	3 Ah			EY9200	EY9230	EY9210	90 min.
				45 min.
	3,5 Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

HUOMAUTUS: Taulukko saattaa sisältää malleja, jotka eivät ole myynnissä Suomessa. Katso tietoja uusimmasta yleisesitteestä.

HUOMAUTUS: Katso jälleenmyyjän yhteystiedot oheisesta takuukortista.

Kiitos, että ostit Panasonic-sahan. Tämä saha on tarkoitettu käytettäväksi Panasonic-akkukäyttöisten laitteiden kanssa, ja sillä on erinomaiset leikkausteho-ominaisuudet. Sahalla leikattavien materiaalien valikoima rajoittuu metalliin, puuhun ja kipsilevyyn.

Ennen käyttöönottoa lue alla olevat turvallisuusohjeet ja tiedot.
