KÄYTTÖOHJE EY3551 PANASONIC

Lue ohjeet huolella ennen laitteen käyttöönottoa ja säilytä tämä käyttöohje tallessa tulevaa tarvetta varten.

⑭ Sisempi aluslaatta: Aseta sisempi aluslaatta lovi itseesi päin.

© Ulompi aluslaatta: Aseta ulomman aluslaatan uloke aluslaatan mukaisesti.

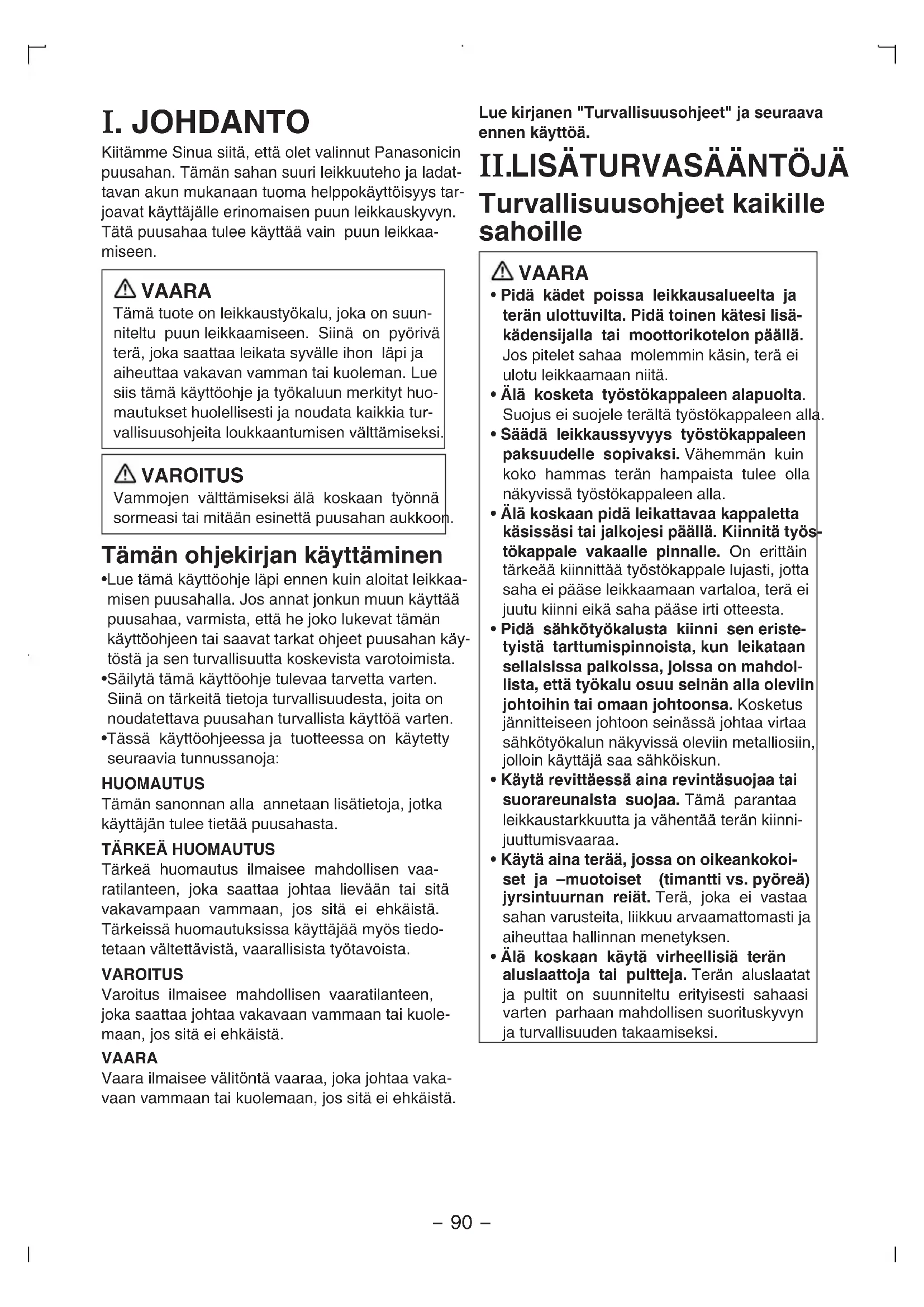

Kiitämme Sinua siitä, että olet valinnut Panasonicin puusahan. Tämän sahan suuri leikkuuteho ja ladattavan akun mukanaan tuoma helppokäyttöisyys tarjoavat käyttäjälle erinomaisen puun leikkauskyvyn. Tätä puusahaa tulee käyttää vain puun leikkaamiseen.

VAARA

Tämä tuote on leikkaustyökalu, joka on suunniteltu puun leikkaamiseen. Siinä on pyörivä terä, joka saattaa leikata syvälle ihon läpi ja aiheuttaa vakavan vamman tai kuoleman. Lue siis tämä käyttöohje ja työkaluun merkityt huomautukset huolellisesti ja noudata kaikkia turvallisuusohjeita loukkaantumisen välttämiseksi.

VAROITUS

Vammojen välttämiseksi älä koskaan työnnä sormeasi tai mitään esinettä puusahan aukkoon.

Tämän ohjekirjan käyttäminen

• Lue tämä käyttöohje läpi ennen kuin aloitat leikkaamisen puusahalla. Jos annat jonkun muun käyttää puusahaa, varmista, että he joko lukevat tämän käyttöohjeen tai saavat tarkat ohjeet puusahan käytöstä ja sen turvallisuutta koskevista varotoimista.
• Säilytä tämä käyttöohje tulevaa tarvetta varten. Siinä on tärkeitä tietoja turvallisuudesta, joita on noudatettava puusahan turvallista käyttöä varten.
  •Tässä käyttöohjeessa ja tuotteessa on käytetty seuraavia tunnussanoja:

HUOMAUTUS

Tämän sanonnan alla annetaan lisätietoja, jotka käyttäjän tulee tietää puusahasta.

TÄRKEÄ HUOMAUTUS

Tärkeä huomautus ilmaisee mahdollisen vaaratilanteen, joka saattaa johtaa lievään tai sitä vakavampaan vammaan, jos sitä ei ehkäistä. Tärkeissä huomautuksissa käyttäjää myös tiedotetaan vältettävistä, vaarallisista työtavoista.

VAROITUS

Varoitus ilmaisee mahdollisen vaaratilanteen, joka saattaa johtaa vakavaan vammaan tai kuolemaan, jos sitä ei ehkäistä.

VAARA

Vaara ilmaisee välitöntä vaaraa, joka johtaa vakavaan vammaan tai kuolemaan, jos sitä ei ehkäistä. Lue kirjanen "Turvallisuusohjeet" ja seuraava ennen käyttöä.

II.LISÄTURVASÄÄNTÖJÄ Turvallisuusohjeet kaikille sahoille

VAARA

• Pidä kädet poissa leikkausalueelta ja terän ulottuvilta. Pidä toinen kätesi lisäkädensijalla tai moottorikotelon päällä. Jos pitelet sahaa molemmin käsin, terä ei ulotu leikkaamaan niitä.
• Älä kosketa työstökappaleen alapuolta. Suojus ei suojele terältä työstökappaleen alla.
• Säädä leikkaussyvyys työstökappaleen paksuudelle sopivaksi. Vähemmän kuin koko hammas terän hampaista tulee olla näkyvissä työstökappaleen alla.
• Älä koskaan pidä leikattavaa kappaletta käsissäsi tai jalkojesi päällä. Kiinnitä työstökappale vakaalle pinnalle. On erittäin tärkeää kiinnittää työstökappale lujasti, jotta saha ei pääse leikkaamaan vartaloa, terä ei juutu kiinni eikä saha pääse irti otteesta.
• Pidä sähkötyökalusta kiinni sen eristetyistä tartumispinnoista, kun leikataan sellaisissa paikoissa, joissa on mahdollista, että työkalu osuu seinän alla oleviin johtoihin tai omaan johtoonsa. Kosketus jännitteiseen johtoon seinässä johtaa virtaa sähkötyökalun näkyvissä oleviin metalliosiin, jolloin käyttäjä saa sähköiskun.
• Käytä revittäessä aina revintäsuojaa tai suorareunaista suojaa. Tämä parantaa leikkaustarkkuutta ja vähentää terän kiinnijuuttumisvaaraa.
• Käytä aina terää, jossa on oikeankokoi-set ja -muotoiset (timantti vs. pyöreä) jyrsintuurnan reiät. Terä, joka ei vastaa sahan varusteita, liikkuu arvaamattomasti ja aiheuttaa hallinnan menetyksen.
• Älä koskaan käytä virheellisiä terän aluslaattoja tai pultteja. Terän aluslaatat ja pultit on suunniteltu erityisesti sahaasi varten parhaan mahdollisen suorituskyvyn ja turvallisuuden takaamiseksi.

Lisäturvallisuusohjeita kaikille sahoille

Takaiskun syyt ja ehkäisytavat:

• Takaisku on yhtäkkinen reaktio, joka aiheutuu siitä että terä on jäänyt puristuksiin, jumiin tai vää-rään asentoon. Seurauksena on, että sahaa on mahdoton hallita, jolloin se nousee työstökappa-leesta ylös- ja ulospäin ja kohden käyttäjää.
• Kun terä on tiukasti puristuksissa tai jumissa uurroksessa, terän nopeus hidastuu ja moottorin reaktio kiskaisee laitetta nopeasti taaksepäin käyttäjää kohti.
• Jos terä vääntyy tai joutuu väärään asentoon leikkauskohdassa, terän takareunassa olevat hampaat voivat pureutua puun yläpintaan ja saada terän nousemaan ulos uurroksesta ja hyppäämään taaksepäin käyttäjää kohti.

Takaisku johtuu työkalun väärästä käytöstä ja/tai vääristä toimenpiteistä tai olosuhteista, ja se voidaan välttää noudattamalla alla olevia ohjeita:

1) Pidä sahasta tiukasti kiinni ja aseta varta- losi ja käsivartesi siten, että voit vastustaa takaiskun voimaa. Sijoita itsesi niin, että olet reunan jommallakummalla puolella, mutta ei samassa linjassa terän kanssa.

Takaisku saattaa aiheuttaa sahan hyppäämisen taaksepäin, mutta käyttäjä voi vastustaa takaiskun voimia noudattamalla asianmukaisia varotoimenpiteitä.

2) Kun terä juuttuu tai kun keskeytät leikkaamiseen mistä tahansa syystä, vapauta liipaisin ja pidä sahaa liikkumattomana kiinni materiaalissa, kunnes terä pysähtyy täysin. Älä koskaan yritä poistaa sahaa työstökappaleesta tai vetää sahaa taaksepäin terän ollessa liikkeessä, koska se saattaa johtaa takaiskun syntymiseen.

Ota selville terän juuttumisen syy ja poista se.

3) Kun käynnistät sahaa uudelleen työstökappaleessa, keskitä sahanterä uurrokseen ja tarkista, että hampaat eivät kosketa materiaalia.

Jos sahanterä juuttuu, se saattaa nousta ylös tai saattaa esiintyä takaisku, kun sahaa käynnistetään uudelleen.

4) Tue suuria kappaleita terän puristumisen ja takaiskun ehkäisemiseksi.

Suurilla kappaleilla on taipumus painua alaspäin omasta painostaan. Tukea pitää asettaa kappaleen alle molemmin puolin, lähelle leikkauslinjaa ja lähelle kappaleen reunaa.

5) Älä käytä tylsää tai vaurioitunutta terää.

Teroittamattomat tai väärin asetetut terät tuottavat kapeaa uurrosta sekä aiheuttavat liiallista kitkaa, terän juuttumista ja takaiskua.

6) Terän syvyyden ja kaltevuuden säädön lukitusvipujen tulee olla tiukalla ja kiristettyinä ennen leikkaamisen aloittamista.

Jos terän säätö muuttuu leikkaamisen aikana, se aiheuttaa terän juuttumista ja takaiskua.

.7) Noudata erityistä varovaisuutta, kun suoritat "pakettileikkauksia" seinäpintoihin tai muihin aukottomiin alueisiin.

Esiin työntyvä terä saattaa leikata kohteita, jotka voivat aiheuttaa takaiskun.

Turvallisuusohjeita tälle sahalle

1) Tarkista, että alempi suoja on sulkeutunut asianmukaisesti ennen kutakin käyttökertaa. Älä käytä sahaa, jos alempi suoja ei liiku vapaasti ja sulkeudu nopeasti. Älä koskaan kiristä tai sido alempaa suojaa avoimeen asentoon.
Jos saha putoaa vahingossa lattialle, alempi suoja saattaa taipua. Nosta alempi suoja alemman suojan nostovivulla ja varmista, että se liikkuu vapaasti eikä kosketa terää tai mitään muuta osaa missään kulmissa tai millään leikkaussyvyyksillä.
2) Tarkista alemman suojan jousen toiminta ja kunto. Jos suoja tai jousi ei toimi asianmukaisesti, ne pitää huoltaa ennen käyttöä.
Alempi suoja saattaa toimia hitaasti, jos jokin osa on vaurioitunut tai jos siihen on tarttunut kumia tai keräntynyt roskia.
3) Alempi suoja pitää vetää sisään käsin vain erityisleikkauksissa, kuten "pakettileik-kauksissa" ja "yhdistelmäleikkauksissa". Nosta alempi suoja alemman suojan nostovivusta. Alempi suoja pitää vapauttaa heti, kun terä koskettaa materiaalia.
Kaikissa muissa sahauksissa alemman suojan pitää toimia automaattisesti.
4) Varmista aina, että alempi suoja peittää terän, ennen kuin asetat sahan penkille tai lattialle.
Suojaamaton ja tyhjäkäynnillä pyörivä terä saa sahan kulkemaan taaksepäin ja leikkaamaan kaikkea, mitä sen kulkureitillä on. Ota huomioon, että terä pyörii vielä hetken sen jälkeen, kun kytkin on vapautettu.
5) Älä käytä hankaavia laikkoja.
6) Käytä pölysuojaa, jos työstä syntyy pölyä.
7) Käytä valmistajan suosittelemia sahanteriä.
8) Käytä kuulosuojaa, kun työkalua käytetään pitkiä aikoja.
9) Takaiskun riski kasvaa, kun akku tyhjenee.
10) Tarkasta materiaali. Vältä leikkaamasta pult-teja, nauloja tai muita tällaisia materiaaleja.

11) Älä pudota puusahaa.
12) Älä heiluta puusahaa.
13) Älä peitä tuuletusaukkoja äläkä päästä nii- hin pölyä tai mitään muutakaan.
14) Älä kiinnitä puusahaa ruuvipenkkiin. Älä koskaan sahaa ruuvipenkkiin kiinnitetyllä ylösalaisin olevalla puusahalla. Se on erittäin vaarallista ja voi aiheuttaa vakavan onnettomuuden.
15) Älä koskaan käytä neulekäsineitä.
16) Varmista, ettei kukaan liiku alla sahatessa-si puusahalla korkealla.
17) Älä koske terään välittömästi sahaamisen jälkeen, terä saattaa olla polttavan kuuma.
18) Älä pane sormiasi tai muita vieraita esineitä pölynkeräyskanavaan.
19) Älä irrota alempaa suojaa. Jos alempi suoja on vahingoittunut tai jos se puuttuu, vie työkalu valtuutettuun huoltamoon vaihtoa varten.
20) Älä käynnistä terää, kun se on kiinni materiaalissa. Odota, kunnes terä on saavuttanut täyden nopeuden ennen kuin aloitat leikkauksen.

Leikkausleveys 1.5 mm

Rungon paksuus 1.0 mm

Maksiminopeus 4500 min

Materiaaliryhmä HW

Merkki

Merkki	Tarkoitus
V	Voltia
____	Tasavirta
n_b	Ei kuormitusnopeutta
... / min	Kierrosta minuutissa
A	Ampeeria

Terä puumateriaaleille (EY9PW17A)

- Turvallinen työskentelytapa

1.Työkaluun merkittyä maksiminopeutta ei saa ylittää. Katso nopeusala Tekniset ominaisuudet.
2.Haljenneet pyörösahan terät on hävitettävä.
3. Sellaiset pyörösahan yhdistelmäterät, joissa kärki on kulunut 1 mm:iin, on poistettava käytöstä. Katso kuvaa 1.
4. Löysien renkaiden tai "lisätyn" porakoon tekoa varten olevien "viritysten" teko pyörösahan terille on kielletty.
5.Korjaus ei ole sallittua.

3.6 mm 1 mm

Kuva 1 Yhdistelmäpyörösahan terien kärjen minimimitat.

- Informaatio

1. Tämä pyörösahan terä vastaa Euroopan nor-mia EN 847-1:1997 + AC.

EY9PW17A

Tekniset ominaisuudet

Leikkaushalkaisija 165 mm

Poraushalkaisija (H8) 20 mm

Hammasten lukumäärä 48

III. VALMISTELEVAT TOIMENPITEET

Akun EY9251 lataaminen

Jos käytössäsi on kaksi akkua, voit jatkaa työskentelyä toisen avulla samalla kun lataat toista.

HUOMAUTUS:

Kun lataat akkupakettia ensimmäistä kertaa tai pitkällisen säilytyksen jälkeen, lataa sitä noin 24 tunnin ajan, jotta akkujen koko kapasiteetti saadaan käyttöön.

Latauslaite (EY0110)

1. Kytke laturin pistoke vaihtovirtaverkon pistorasiaan.

HUOMAUTUS:

Kipinöitä saattaa syntyä, kun pistoke kytketään verkkoon, mutta turvallisuuden kannalta tässä ei ole mitään vaarallista.

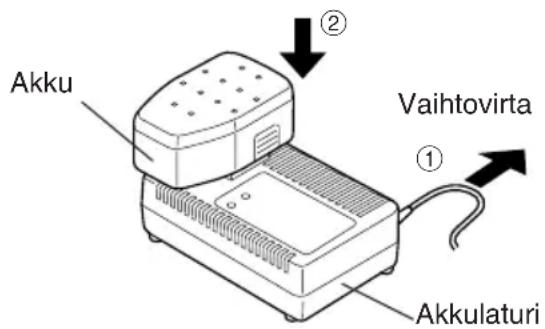

1. Paina akku mahdollisimman syvälle latauslaitteeseen.

Akku ② Vaihtovirta ① Akkulaturi

1. Latauksen merkkivalo palaa latauksen aikana. Kun akku on ladattu, latauksen merkkivalo alkaa vilkkua nopeasti ja laitteen sisäänraken- nettu kytkin katkaisee latauksen automaatti- sesti estäen ylilatautumisen.

- Latausta ei tapahdu, jos akku on liian läm-

min. Oranssi valmiusvalo syttyy ja palaa siihen asti, kunnes akku jäähtyy. Lataus alkaa sitten automaattisesti. Latausta ei myöskään tapahdu, mikäli latauslaitteen tai akun liittimet ovat pölyiset tai akku on viallinen, jolloin oranssi merkkivalo syttyy.

1. Kun lataus on suoritettu, latauslamppu alkaa vilkkua nopeasti vihreänä.

2. Jos latauslamppu palaa, kun akku on liian kylmä tai kun sitä ei ole käytetty pitkään aikaan, akun latautuminen täyteen kestää kau-emmin kuin tavallisesti.

- Jos kokonaan ladattu akku asetetaan uudelleen laturiin, latauslamppu saattaa syttyä palamaan. Muutaman minuutin kuluttua latauslamppu saattaa vilkkua nopeasti, mikä tarkoittaa, että lataus on valmis.

1. Jos latauslamppu ei syty välittömästi sen jälkeen, kun laturi on kytketty pistorasiaan tai jos lamppu ei sammu normaalin latausajan kuluttua, pyydä neuvoa valtuutetulta jälleen-myyjältä.

HUOMAUTUS:

• Kun kylmää akkua (alle 5°C (41°F)) ladataan lämpimässä paikassa, jätä akku paikkaan ja odota yli tunnin, jotta akku lämpenee ympäristön lämpötilan tasolle. Muuten akku ei lataudu kokonaan.
• Anna akun jäähtyä ladatessasi kahta tai useampaa akkua peräkkäin.
• Älä missään tapauksessa työnnä sormiasi latauspesään.

TÄRKEÄ HUOMAUTUS:

Vahinkojen ja tulipalovaaran estäminen

• Älä käytä moottorin generaattoria virtalähteenä.
• Älä peitä laturin tai akkuyksikön tuuletusaukkoja.
• Irrota laturi sähköverkosta, kun sitä ei käytetä.

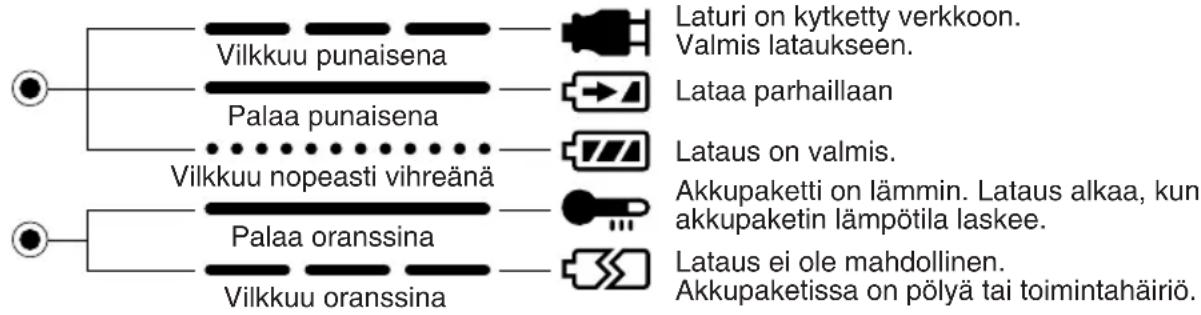

Lampun merkinnät

Laturi on kytketty verkkoon.

Valmis lataukseen.

Lataa parhaillaan

Lataus on valmis.

Akkupaketti on lämmin. Lataus alkaa, kun akkupaketin lämpötila laskee.

Lataus ei ole mahdollinen.

Akkupaketissa on pölyä tai toimintahäiriö.

Akun laittaminen sisään

TÄRKEÄ HUOMAUTUS:

Ennen kuin laitat akun laitteen sisään, varmista että puusahan virtakytkin toimii asianmukaisesti ja palaa "OFF" asentoon vapautettaessa.

1. Akun laittaminen laitteen sisään: (Katso kuvaa 2) Työnnä akku paikalleen puusahan takaosaan. Akun tulisi mennä paikalleen. Jos akku on löysä, sitä ei ole liitetty asianmukaisella tavalla.
2. Akun poistaminen: Paina akun sivuilla olevaa kahta liuskaa. Vedä akku pois puusahan rungosta.

IV. KÄYTTÖ

Ennen puusahan käyttämistä

Tämä työkalu on tarkoitettu puun leikkaamiseen. Katso luvusta "Varusteet" lista teristä, joita tulee käyttää tämän työkalun varusteiden kanssa. Seuraavia varotoimia on noudatettava vahingoit-tumisvaaran estämiseksi.

• Älä leikkaa päällekkäin asetettuja materiaaleja. Leikkaa yksi kerrallaan.
• Älä leikkaa metallia.
• Leikkaa materiaalia niin, että kengän leveämpi reuna on materiaalin kiinnitetyn reunan päällä.
• Älä kosketa sahan terää paljain käsin heti leikkauksen jälkeen: se saattaa olla kuuma ja polttaa ihoa.

Aina, kun puusahaa käytetään, on varmistuttava siitä että se on hyvässä toimintakunnossa.

Käytä seuraavaa tarkistuslistaa:

1. Onko terä asennettu oikein päin?

Terässä olevan nuolen pitää osoittaa samaan suuntaan kuin ylemmässä teräsuojassa olevan nuolen.

1. Onko terä asennettu oikein?

Varmista, että kuusiopultti on kiristetty tiukasti (Katso kuvaa 13).

3.Näyttääkö terä olevan kunnossa?

Vaihda terä välittömästi, jos siinä on halkeamia tai jos terän hampaita on poikki.

4.Sulkeutuuko alempi teräsuoja asianmukaisesti?

⚠️ VAROITUS

Älä käytä puusahaa, jos alempi teräsuoja ei sulkeudu nopeasti terän päälle. Muuten se saattaa aiheuttaa vammoja.

1. Onko akku ladattu ja laitettu tiukasti kiinni puu-sahaan?
2. Onko leikkauksen syvyyden säätövipu kiristet-

ty tiukasti?

1. Onko leikkausta varten oleva viistokulman säätönuppi kiristetty tiukasti?
2. Onko työstökappale kiinnitetty tiukasti vinssiin tai ruuvipenkkiin?

Puusahan käyttäminen

TÄRKEÄ HUOMAUTUS:

Vahingoittumisvaaran välttämiseksi lue ennen puusahan käyttöä turvaohjeet tämän käyttöohjeen alusta.

⚠️VAROITUS

Vahingoittumisvaaran välttämiseksi käytä turvalaseja, joissa on sivusuojat.

Noudata seuraavia vaiheita:

Pidä puusahasta kiinni molemmin käsin (Katso kuvaa 4). Älä yritä irrottaa leikattua materiaalia terän liikkuessa.

1. Aseta kengän opasviiva leikkausviivalle (Katso kuvaa 3).

Sovittaminen leikkausviivalle

• Käytä pykälää apuna leikkausasennon säätämisessä. Aseta pykälä leikkausviivalle. Koska leikkausasento saattaa vaihdella terästä riippuen, tee ensin koeleikkaus.
• Paina virtalukon vipu alas, käynnistä moottori virtakytkintä puristamalla ja vapauta sitten virtakytkimen lukkovipu.

TÄRKEÄ HUOMAUTUS:

- Tarkista että kytkimen lukitusvipu toimii. Jos virtakytkin voidaan aktivoida ilman että kytkimen lukitusvipua painetaan, lopeta käyttö välittömästi. Vie työkalu valtuutettuun korjaamoon.

• Pidä aina toisella kädellä kädensijasta ja toisella etukahvasta (Katso kuvaa 4). Säilytä tukeva ote ja paina kytkin kokonaan alas.
• Terä ei saa koskettaa leikattavaa materiaalia ennen kuin käynnistät moottorin. Odota että terä saavuttaa täyden pyörimisnopeuden ennen leikkaamisen aloittamista.

• Tässä työkalussa ei ole mahdollista lukita virtakytkintä asentoon "ON" eikä sitä pidä yrittää kiinnittää asentoon "ON".

• Aloita leikkaaminen, kun terä on saavuttanut täyden nopeuden.

• Säilytä leikkauksen aikana suora leikkauslinja. Liikuta puusahaa eteen vakaalla nopeudella.

VAROITUS

• Vaarallisen takaiskun estämiseksi pidä puusahan kenkä tasaisesti leikattavan materiaalin päällä.

• Älä koskaan käytä liikaa voimaa. Käytä jatkuvaa ja kevyttä painallusta.

• Jos moottori alkaa tuntua liian lämpimältä, lopeta leikkaaminen. Anna puusahan jäähtyä ennen työn jatkamista.
  6.Turvallisuuden kannalta on hyvä aina irrottaa akku kun sahaa ei enää käytetä ja varastoinnin ajaksi.

Leikkuusyvyyden säätö

• Irrota akku.
• Löysää syvyyden säätövipua painamalla sitä ja säädä leikkuusyvyys (Katso kuvaa 5).
  Kirstä syvyyden säätövipu huolellisesti halutun syvyyden kohdalle nostamalla sitä ylös moottorikoteloa kohti.
  * Kun materiaalin paksuus on 10 mm (3/8") tai alle, säädä leikkaussyvyys niin, etta terä tulee esiin noin 5 mm (3/16") materiaalin pohjasta.

Viistoleikkauksen säätö

•Ota akku pois.
- Löysennä viistokulman säätönuppi leikkausasennon viistokulman säätöä varten. Käännä viistokulman säätönuppia vastapäivään (Katso kuvaa 7). Säädä leikkauksen viistokulma.
Kun haluat säätää leikkauksen viistokulman 90 asteeseen, käytä kolmiota. Hyvän viistosäädön saamiseksi on syytä käyttää alustan viistosäätö- ruuvia (Katso kuvaa 8).
- Kiristä viistokulman säätöruuvi tiukasti.

Pölynkeräyskanava

• Irrota akku.
• Pidä kiinni pölynkeräyskanavasta ja liitä alan liikkeistä saatava liitinosa. Liitä imurin letku liitinosaan.

TÄRKEÄ HUOMAUTUS:

Varo irrottamasta letkua käytön aikana.

Varo ettei letku sotkeennu jalkoihin.

Kun käytät puusahaa ilman liitinosaa ja letkua, varo kanavasta tulevaa pölyä.

Repäisykaavain (EY3500B7727)

(Saatavana erillisenä lisävarusteena, ei mukana) Repäisykaavain on kätevä kun tehdään repäisyleikkauksia tai kun leikataan useita samanlevyisiä kappaleita.

• Irrota akku.
• Aseta repäisykaavain ja säädä leikkaussyvyys (Katso kuvaa 6).
• Kiinnitä repäisykaavain kiinnittämällä ruuvi tiukasti.

Oikea käyttö (lisää yksityiskohtia)

VAROITUS

Vakavien tapaturmien estämiseksi:

- On tärkeää käyttää asianmukaista laitetta leikattavan materiaalin pitämiseen pai-kallaan sekä pitää kiinni sahasta tiukasti molemmilla käsillä. Muutoin käyttäjä saat-taa menettää laitteen hallinnan, joka voi johtaa tapaturmaan.

• Kuvassa 9 esitetään oikea leikkausasento.
• Muista pitää kätesi poissa leikkausalueelta.
• Katso että työskentelyalueella tai työstökappaleen alla ei ole asiaankuulumattomia henkilöitä.
• Kun leikkaat, älä yritä pitää materiaalia kädessäsi.

Suurien kappaleiden leikkaaminen:

Tue suuret kappaleet. Säädä leikkaussyvyys niin, että leikkaat ainoastaan työstökappaleen läpi, ei tukien läpi (Katso kuvaa 10).

Suuret kappaleet taittuvat ellei niitä tueta oikein. Jos työstökappaletta yritetään leikata asettamatta sitä tasaisesti tai tukematta sitä, terä saattaa taittua, mistä aiheutuu takaiskuja (Katso kuvaa 11).

- Älä tue materiaalia kaukaa leikkauskohdasta

Ohuen materiaalin leikkaaminen;

Vältä ohuiden materiaalien aiheuttamat tapa- turmat ja vauriot.

- Käytä vain teräviä teriä. Puhtaat ja terävät terät minimoivat laitteen pysähtelyn ja takaiskun.

VAROITUS

Vakavien tapaturmien estämiseksi:

- Jos teet vaillinaisen leikkauksen tai leikkaaminen keskeytyy, tai jos terä tarttuu kiinni tai saha pysähtelee; vapauta virtakytkin välittömästi ja pidä sahaa liikkumatta materiaalissa, kunnes terä pysähtyy täysin.

- Takaiskun välttämiseksi, älä koskaan yritä poistaa sahaa työstökappaleesta tai vetää sahaa taaksepäin, terän ollessa liikkeessä. Varmista, että terä on pysähtynyt täysin ja poista saha sitten leikkauskohdasta.

- Kun haluat jatkaa leikkaamista, käynnistä puu saha, anna terän saavuttaa täysi nopeus, laita saha leikkauskohtaan hitaasti ja jatka leikkaamista.

1. Aseta kengän leveämpi osa tukevasti tuetulle työstökappaleen osalle (katso kuvaa 9), ei koskaan sille osalle, joka putoaa pois leikattaessa (katso kuvaa 12).

Pidä tiukasti kiinni sahasta, jotta et menetä sen hallintaa. Huolimaton työskentely saattaa aiheuttaa vakavia henkilövahinkoja.

1. Varmista, että terä pysähtyy.

Vaikka puusahassa onkin automaattinen jarru, ennen kuin asetat puusahan alas, varmista että terä on pysähtynyt täysin ja että alempi suoja on sulkeutunut.

1. Älä käytä laitetta, jos se vaikuttaa jotenkin epätavalliselta. Poista akku välittömästi.

Jos puusahan runko kuumenee hyvin voimakkaasti tai jos laite ei toimi asianmukaisesti, poista akku äläkä käytä laitetta. Vie se tarkistettavaksi valtuutettuun huoltoliikkeeseen.

⚠️VAROITUS

Vakavien tapaturmien estämiseksi puusahaa ei saa yrittää korjata itse. Puusahaa ei saa purkaa erillisiin osiin eikä sen rakennetta saa muuttaa. Sisällä ei ole käyttäjän huollettavissa olevia osia.

4.ÄLÄ KOSKAAN PÄÄSTÄ SAHAA KOSKETTAMAAN VARTALOASI.

Kun olet saanut leikkauksen valmiiksi, älä päästä sahaa koskettamaan jalkaasi tai kylkeäsi vasten.

Koska alempi suoja tulee ulos laitteesta, se saattaa tarttua vaatteisiisi ja paljastaa terän. Pidä vaatteet poissa puusahan ulottuvilta.

Muista, että sekä ylemmän että alemman terän alueilla on paljaana olevia teräalueita.

⚠️VAROITUS

• Käytä aina suojalaseja.

• Älä käytä puusahaa syttyvien aineiden lähistöllä tai alueella, missä käytetään syttyviä aineita. Se saattaa johtaa tulipaloon ja palovammoihin.

• Älä koskaan kytke akselin lukkoa terän pyöries- sä äläkä yritä pysäyttää työkalua. Älä koskaan kytke virtakytkintä akselin lukon ollessa kytket- tynä. Puusaha saattaa tällöin vahingoittua.

V. HUOLTO

⚠️VAROITUS

Vakavien henkilövahinkojen välttämiseksi, poista aina akku puusahasta ennen minkään huoltotoimenpiteen aloittamista.

TÄRKEÄ HUOMAUTUS:

Tuotteen TURVALLISUUDEN ja TOIMINTAVAR-MUUDEN varmistamiseksi huollot pitää antaa val-tuutetun huoltoliikkeen tehtäväksi. Vaadi aina alku-peräisiä Panasonic varaosia.

Terän irrottaminen

TÄRKEÄ HUOMAUTUS:

Terä on kuuma heti leikkauksen jälkeen. Muista antaa terän jäähtyä ennen sen poistamista.

Noudata näitä ohjeita: (Katso kuvaa 13)

1. Poista akku puusahasta.
2. Pidä karanlukkopainike alhaalla. Tämä estää terää pyörimästä.
3. Löysää kuusiopulttia laitteen mukana toimitetulla kuusioavaimella.

HUOMAUTUS:

Säilytä kuusioavainta puusahan rungon säilytyslo- kerossa, kun et käytä sitä.

1. Poista kuusiopultti ja ulompi aluslaatta.
2. Vedä alempi suoja ulos (avaa se) käyttämällä alemman suojan nostovipua.
3. Poista terä varovasti.
4. Puhdista puusaha tarvittaessa.

TÄRKEÄ HUOMAUTUS:

Varo, ettet leikkaa käsiäsi terään.

- Kun hävität terän, sulje se paksuun paperiin tai aaltopaperiin. Siten estetään ulkopuolisten henkilöiden loukkaantuminen hylättyyn terään.

Terän asentaminen

Noudata näitä ohjeita:

1. Poista akku puusahasta.
2. Poista mahdolliset roskat terän alueelta.

3. Vedä alempi suoja ulos (avaa se) käyttämällä alemman suojan nostovipua.

4. Asenna terä yllä olevan kuvan osoittamalla tavalla (Katso kuvaa 13).

Varmista, että sekä terässä oleva suuntanuoli että ylemmässä teräsuojassa oleva nuoli osoittavat samaan suuntaan.

5.Aseta ulompi aluslaatta paikalleen.

6.Laita kuusiopultti paikalleen.

1. Pidä karanlukkopainike alhaalla. Tämä estää terää pyörimästä.

8.Kiristä kuusiopultti tiukasti laitteen mukana toimitetulla kuusioavaimella. Pidä kuusioavain tallessa.

HUOMAUTUS:

Pidä kuusioavain puusahan rungon säilytyslokerossa, kun et käytä sitä.

VAROITUS

Näiden ohjeiden noudattamatta jättäminen saattaa johtaa vakavaan henkilövahinkoon.

Akkuyksikön oikea käyttö

Ni-MH akku (EY9251)

•Lataa Ni-MH akku täyteen toimintatehoon ennen varastointia varmistuaksesi akun mahdollisimman pitkästä käyttölästä.
- Käyttöympäristö: 0°C (32°F) - 40°C (104°F). Jos akkuyksikköä käytetään alle 0°C (32°F) lämpötilassa, laitteessa saattaa ilmetä toimintahäiriöitä. Lataa tällöin akkua riittävän pitkä aika, jolloin se toimii taas normaalisti.
- Kun akkua ei käytetä, pidä se poissa metalliesineiden kuten paperikiinnittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten metalliesineiden lähettyviltä, jotka saattavat aiheuttaa liitännän liittimestä toiseen.
Akkuliittimien saattaminen oikosulkuun saattaa aiheuttaa kipinöitä, palovammoja tai tulipalon.
- Kun käytät Ni-MH akkua, varmista, että paikassa on hyvä ilmanvaihto.

Akun kestoikä

Ladattujen paristojen käyttöaika on rajoitettu. Jos käyttöaika on erittäin lyhyt kunnollisen latauksen jälkeen, vaihda akku uuteen.

HUOMAUTUS:

• Kun työkalua käytetään erittäin kylmissä tai kuumissa olosuhteissa, yksi lataus kestää lyhemmän ajan.
  • Vaikka et käyttäisikään puusahaa, lataa akkupaketti vähintään puolen vuoden välein.

Akun kierrätys

HUOMIO:

- Ympäristön suojelemiseksi ja materiaalien kierrättämiseksi akku on vietävä hävitettäväksi erityiseen keräyspisteeseen, jos sellainen on maassasi.

Puusahan puhdistaminen

Pidä puusaha puhtaana hyvän leikkaustehon saavuttamiseksi ja turvallisen käytön varmistamiseksi.

Noudata näitä ohjeita:

1. Poista akku puusahasta.
2. Pyyhi puusaha kuivalla ja pehmeällä kankaalla. Älä käytä märkää kangasta tai puhdistusnesteitä. Ne saattavat vaurioittaa puusahan pintaa.
3. Muista hangata pois laitteen pinnassa mahdollisesti oleva öljy tai rasva, joka saattaa tehdä puusahan liukkaaksi tai vaikeaksi käsitellä.
4. Poista terä ja harjaa pois kaikki pöly.

TÄRKEÄ HUOMAUTUS:

Henkilövahingon tai laitevaurion ehkäisemiseksi, älä koskaan upota mitään työkalun osaa mihinkään nesteeseen.

VI. LISÄVARUSTEET

VAROITUS

• Tässä ohjekirjassa mainitsemattomien lisävarusteiden käyttäminen voi johtaa tulipaloon, sähköiskun vaaraan tai henkilövahinkoihin. Käytä vain suositeltuja lisävarusteita.
- Jos terää käytetään ohjetta paksumman materiaalin leikkaamiseen, leikkausjäljestä tulee karkea ja se voi lisätä "takapotkun" tai muun henkilövahingon vaaraa.

Terä puumateriaaleille

•EY9PW17A

Yleensä puun leikkaamiseen

Repäisykaavain (Erillinen lisävaruste)

•EY3500B7727

Repäisyleikkaukseen ja toistuvaan samanlevyisten kappaleiden leikkaukseen.

Akku

•EY9251

Akkulaturi

•EY0110

VII. TEKNISET TIEDOT

Puusaha (EY3551)

Moottorin jännite 18 voltin tasavirta
Terän nopeus 2900 /min (RPM)
Terän koko	Ulkoläpimitta 165 mm (6-1/2")Akselin koko 20 mm (25/32")
Maksimi leikkaussyvyys
Mitsat (P × L × K)
Leikkauskulman säätö 0 - 50°
Paino (akku mukaan luettuna)	4 kg (8,82 lbs)

Akku (EY9251)

Säilytysakku Ni-MH akku
Jännite 18 voltin tasavirta (1,2	V ×15 solua)

Akkulaturi (EY0110)

Malli EY0110
Sähköarvot Katso laturin pohjassa olevaa arvokilpeä.
Paino 0,78 kg (1,72 lbs)
Latausaika	65 min. (EY9251)

HUOMAUTUS:

• Älä lataa tyypin "Y" Ni-Cd akkuja.
• Katso uusimmasta yleisesitteestä tiedot tälle laturille sopivista akuista.

I. ВВЕДЕНИЕ
