BRUKSANVISNING EY3551 PANASONIC

Før enheten tas i bruk, vennligst les disse alle anvisningene og oppbevar bruksanvisningen for senere bruk.

© Fronthåndtak ⑭ Strømbryter

at skære i bolte, som eller andre lignende materiale.

- Understøt ikke materiale i retningen bort fra snittet.

Installation av batteriet

VIKTIGT:

1. Demontering av batteriet:

Demontering av bladet

VIKTIGT:

Installation av nytt blad

Gör så här:

Takk for at du har kjøpt denne Panasonic tresagen. Den kraftige skjærekapasiteten til denne sagen, kombinert med den anvendelige oppladbare batteripakken gir deg ypperlig treskjæringsytelse.

Denne tresagen må kun brukes til skjæring av tremateriale.

FARE

Dette produktet er et skjæreverktøy, utformet for å skjære i tre. Det har et roterende blad som kan gi deg dype kutt som kan gi alvorlige eller dødelige skader. Vær derfor så vennlig å lese denne bruksanvisningen og alle forsiktighetsmerkene på verktøyet nøye, og følg alle sikkerhetsinstruksene for å unngå slike skader.

ADVARSEL

For å unngå skader må du aldri legge fingrene eller andre gjenstander inn i åpningen på tresagen.

Hvordan denne veiledningen skal brukes

•Vær vennlig å lese hele denne bruksanvisningen før du tar i bruk tresagen din. Hvis du lar noen andre bruke tresagen, sørg for at de enten leser denne bruksanvisningen, eller at de er nøye instruert om riktig bruk og alle sikkerhetsinstruksjonene som gjelder tresagen.
- Behold denne bruksanvisningen for senere bruk. Den inneholder viktig sikkerhetsinformasjon som du må følge for å bruke tresagen på en sikker måte.
- Denne bruksanvisningen og produktet bruker følgende merking:

MERK

Merknader inneholder ekstra informasjon som du bør kjenne til om tresagen.

FORSIKTIG

Forsiktig angir en mulig farlig situasjon, som kan føre til mindre eller moderate skader dersom de ikke unngås. Meldingene varsler deg også om usikker bruk som bør unngås.

ADVARSEL

Advarsel angir en mulig farlig situasjon, som kan føre til alvorlige eller dødelige skader dersom faren ikke unngås.

FARE

Les heftet om sikkerhetsinstruksjoner og følgende før bruk.

II.YTTERLIGERE SIKKERHETSREGLER

Sikkerhetsinstruksjoner for alle typer sager

FARE

• Hold hendene unna skjæreområdet og bladet. Hold den andre hånden på ekstrahåndtaket eller på motorhuset. Holdes sagen med begge hender, kan de ikke skjæres av sagen.
• Hold ikke hendene på undersiden av arbeidsstykket. Bladskjermen kan ikke beskytte deg på undersiden av arbeidsstykket.
• Juster skjæredybden etter tykkelsen på arbeidsstykket. Mindre enn en full lengde av bladtennene bør være synlig nedenfor arbeidsstykket.
• Hold aldri et arbeidsstykke som skal sages med hendene eller mellom benene. Fest arbeidsstykket til et stabilt underlag. Det er viktig at arbeidsstykket støttes skikkelig opp for å redusere faren for å komme bort i kroppen, for at bladet setter seg fast eller at du mister kontrollen over verktøyet.
• Hold verktøyet i de isolerte gripeoverflatene når du arbeider på en slik måte at verktøyet kan komme i kontakt med skjulte ledninger eller sin egen ledning. Kontakt med en strømførende ledning vil føre til at også metalldeler på verktøyet blir strømførende og vil gi brukeren elektrisk støt.
• Når du bruker sagen til kløving, må du alltid bruke et kløvgjerde eller en rett kantføring. Dette øker skjærets nøyaktighet og reduserer faren for at bladet kan sette seg fast.
• Bruk alltid et blad med riktig format og form på akselhullet (diamant eller rundt). Blad som ikke passer til monteringsutstyret på sagen vil rotere med kast, slik at du mis- ter kontroll over sagen.
• Bruk aldri mellomskiver eller bolter av feil type eller som er skadet. Bladmellomskivene og bolten er spesielt utformet til din sag, for optimal ytelse og sikker bruk.

Ytterligere sikkerhetsinstruk- sjoner for alle typer sager

Årsaker til tilbakeslag og hvordan det kan forhindres:

• Tilbakeslag er en plutselig reaksjon på et fast-klemt, festet eller feiljustert sagblad, som fører til at en ukontrollert sag løfter seg opp og vekk fra arbeidsstykket og mot brukeren.
• Når bladet er klemt eller sitter fast i et sagsnitt som lukkes, stanser bladet, og motoren reagerer slik at enheten slår raskt tilbake mot brukeren.
• Blir bladet vridd eller kommer ut av stilling i sagsporet, vil tennene i bakkanten av bladet kunne grave seg ned i overlaten av treet, slik at bladet klatrer ut av sporet og hopper bakover mot brukeren.

Tilbakeslag skyldes feil bruk av verktøyet og/eller feil bruksmåte eller forhold som kan unngås ved å følge forholdsreglene nedenfor.

1) Hold sagen godt fast med begge hender og plasser armene slik at du kan tåle kreftene fra et tilbakeslag. Plasser kroppen din på den ene eller andre siden av bladet, men ikke på linje med bladet.

Tilbakeslag kan forårsake at sagen hopper bakover, men kreftene fra tilbakeslaget kan kontrolleres av brukeren hvis de riktige forholdsregler følges.

2) Når bladet setter seg fast, eller når sagingen av en eller annen grunn må avbrytes, må du slippe opp bryteren og holde sagen i ro i arbeidsstykket til bladet stanser helt. Prøv aldri å fjerne sagen fra arbeidstykket, eller trekke sagen bakover så lenge bladet roterer, da dette kan føre til tilbakeslag. Kontroller og foreta justeringer slik at bladet ikke setter seg fast.

3) Når sagen startes opp igjen i arbeidsstykket må du sentrere sagbladet i sagsporet og kontroller at tennene ikke sitter fast mot arbeidsstykket.

Sitter sagbladet fast vil sagen tvinge seg opp eller gi et tilbakeslag fra arbeidsstykket när den startes på nytt.

4) Støtt opp store plater for å redusere faren for at bladet klemmes fast og sagen slår tilbake.

Store plater vil ofte henge ned av sin egen vekt. Støtte må plasseres under platen på begge sider, både i nærheten av sagsporet og nær kantene på platen.

Uskarpe eller feilinnstilte blad gir et smalt sagspor som fører til ekstra friksjon, blad som fester seg og tilbakeslag.

6) Låsespakene for bladdybde og skråjustering må være strammet til og sikret før du

starter sagingen.

Skulle bladinnstillingen endre seg under sagingen kan bladet sette seg fast og føre til tilbakeslag.

7) Vær ekstra forsiktig når du gjør et "lommeskjær" inn i vegger eller andre blindområder. Det utstikkende bladet kan treffe gjenstander som kan gi tilbakeslag.

Sikkerhetsinstruksjoner for denne sagen

1) Sjekk at den nedre bladskjermen lukkes skikkelig før hver gangs bruk. Ikke bruk sagen dersom bladskjermen ikke flytter seg fritt og lukker seg med det samme. Den nedre bladskjermen må aldri klemmes eller bindes fast i åpen stilling.

Slippes sagen ved et uhell kan den nedre bladskjermen bli bøyd. Hev den nedre bladskjermen med løftespaken til den nedre bladskjermen, og kontroller at den beveger seg fritt, og at den ikke berører bladet eller andre deler i alle vinkler og skjæredybder.

2) Kontroller at fjæren til den nedre bladskjermen fungerer og er i god stand. Fungerer ikke fjæren eller bladskjermen skikkelig må de repareres før sagen tas i bruk. Den nedre bladskjermen kan bevege seg tregt på grunn av skadde deler, klebrige avleiringer eller på grunn av sagspon.

3) Den nedre bladskjermen bør kun trekkes tilbake manuelt ved spesiell bruk, slik som "lommekutt" og "not og fjær". Hev den nedre bladskjermen med løftespaken for den nedre bladskjermen. Så snart bladet treffer arbeidsstykket må du senke den nedre bladskjermen.

For all annen saging må du la den nedre bladskjermen fungere automatisk.

4) Pass alltid på at den nedre bladskjermen dekker bladet før du legger sagen ned på arbeidsbenken eller gulvet.

Et ubeskyttet, roterende blad vil føre til at sagen beveger seg bakover, og skjærer i det som måtte komme i veien for den. Vær klar over tiden det tar før bladet stanser å rotere etter at du slipper opp bryteren.

6) Bruk støvmaske hvis arbeidet forårsaker støv.

7) Bruk sagblad som anbefales av produsenten.

8) Bruk hørselsvern när verktøyet anvendes over lengre tid.

9) Risikoen for tilbakslag øker etter hvert som batteripakken blir utladet.

10) Sørg for å inspisere materialet. Unngå å

kutte skruer, spiker og andre typer materiale.

11) Pass på at du ikke slipper ned tresagen.
12) Tresagen må aldri svinges.
13) Dekk aldri til ventilasjonsåpningene, og hold dem frie for støv og andre materialer.
14) Sett ikke fast tresagen i en skruestikke. Skjær aldri med tresagen snudd opp ned i en skruestikke. Dette er meget farlig, og kan føre til alvorlige ulykker.
15) Bruk aldri strikkevanter.
16) Forsikre deg om at ingen står under arbeidsstedet når du bruker tresagen på høye steder.
17) Ta ikke på bladet rett etter at det har vært i bruk. Det kan være varmt og gi brannskader på huden.
18) Putt ikke fingre eller fremmedlegemer inn i støvoppsamlingsrøret.
19) Fjern ikke den nedre bladskjermen. Hvis den nedre bladskjermen er skadd eller borte, returner verktøyet til et autorisert servicesenter for utskifting.
20) Start ikke bladet når det er i kontakt med arbeidsstykket. Vent til bladet har oppnådd full hastighet før du begynner å skjære.

Blad for tremateriale (EY9PW17A)

- Sikker bruk

1. Maksimal hastighet for verktøyet skal ikke overskrides. Se teknisk spesifikasjon for hastighetsgrense.
2. Runde sagblad som er sprukket må kastes.
3. Runde kompositt sagblad (med tenner) skal ikke lenger brukes när dimensjonen på tennene er redusert til 1 mm. Se figur 1.
   4.Bruk av løse ringer eller stoppskiver for å "veie opp for" borstørrelser er ikke tillatt.
4. Reparasjon av sagbladet er ikke tillatt.

3.6 mm 1 mm

Figur 1 Minste dimensjon for tenner på runde kompositt sagblad.

- Informasjon

1. Dette runde sagbladet er i samsvar med europeisk standard EN 847-1:1997 + AC.

EY9PW17A

Teknisk spesifikasjon

Kuttediameter 165 mm

Borediameter (H8) 20 mm

Antall tenner 48

Kuttebredde 1.5 mm

Bladtykkelse 1.0 mm

Maksimal hastighet 4500 min ^-1

Materialgruppe HW

Symbol

Symbol	Betydning
V	Volt
——	Likestrøm
n_b	Hastighet uten belastning
... / min	Omdreininger eller støt pr minutt
A	Ampere

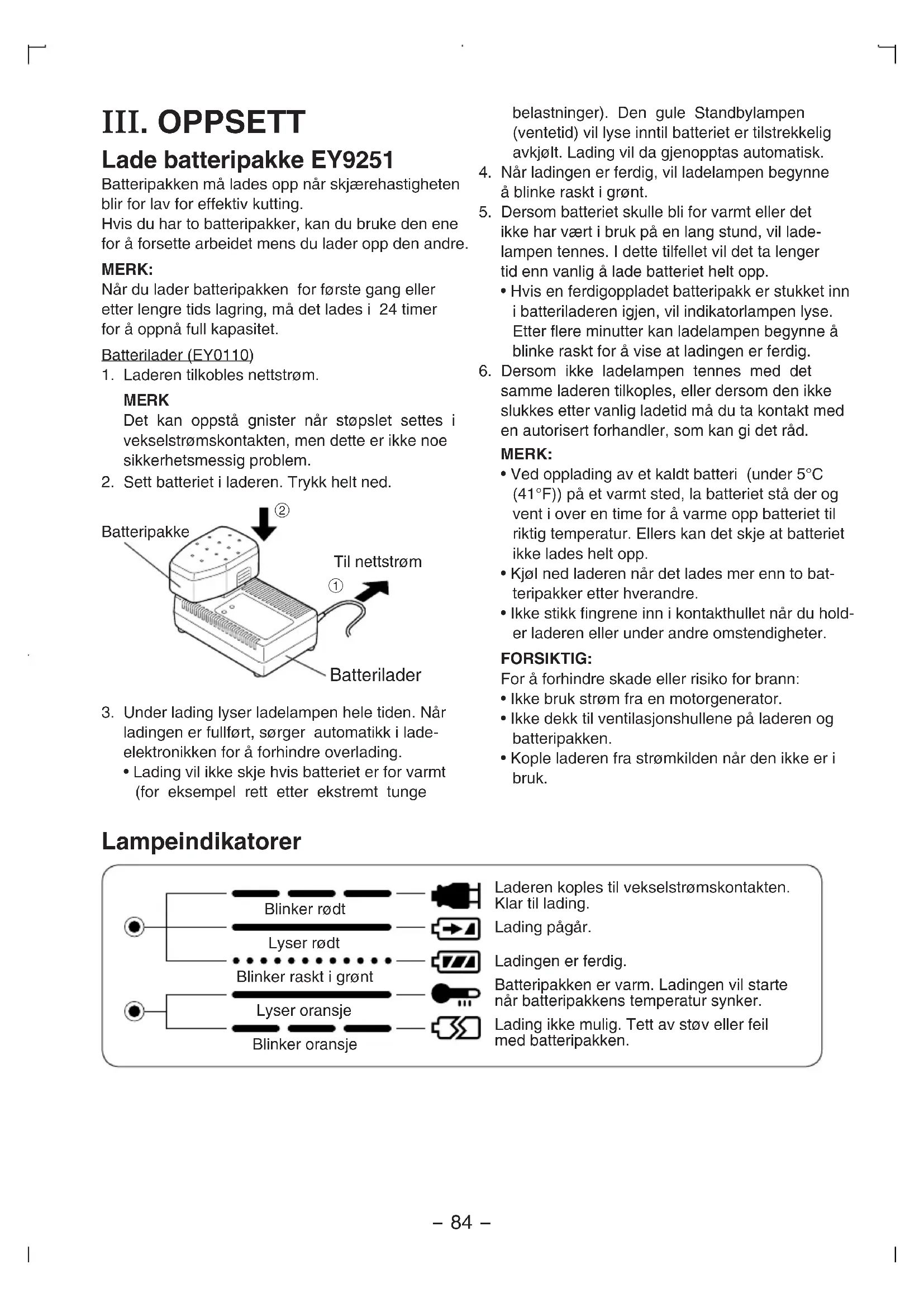

III. OPPSETT

Lade batteripakke EY9251

Batteripakken må lades opp när skjærehastigheten blir for lav for effektiv kutting.

Hvis du har to batteripakker, kan du bruke den ene for å forsette arbeidet mens du lader opp den andre.

MERK:

Når du lader batteripakken for første gang eller etter lengre tids lagring, må det lades i 24 timer for å oppnå full kapasitet.

Batterilader (EY0110)

1. Laderen tilkobles nettstrøm.

MERK

Det kan oppstå gnister när støpslet settes i vekselstrømskontakten, men dette er ikke noe sikkerhetsmessig problem.

1. Sett batteriet i laderen. Trykk helt ned.

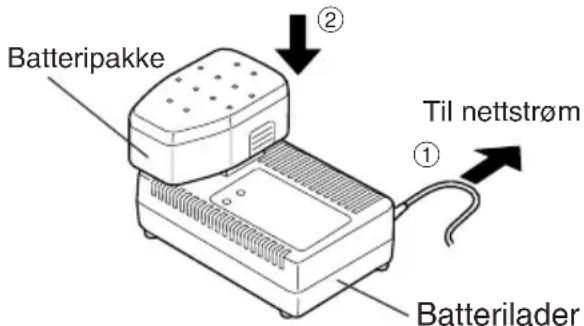

Batteripakke ② Til nettstrøm ① Batterilader

1. Under lading lyser ladelampen hele tiden. Når ladingen er fullført, sørger automatikk i lade-elektronikken for å forhindre overlading.

- Lading vil ikke skje hvis batteriet er for varmt (for eksempel rett etter ekstremt tunge

belastninger). Den gule Standbylampen (ventetid) vil lyse inntil batteriet er tilstrekkelig avkjølt. Lading vil da gjenopptas automatisk.

1. Når ladingen er ferdig, vil ladelampen begynne å blinke raskt i grønt.
2. Dersom batteriet skulle bli for varmt eller det ikke har vært i bruk på en lang stund, vil ladelampen tennes. I dette tilfellet vil det ta lenger tid enn vanlig å lade batteriet helt opp.

- Hvis en ferdigoppladet batteripakk er stukket inn i batteriladeren igjen, vil indikatorlampen lyse. Etter flere minutter kan ladelampen begynne å blinke raskt for å vise at ladingen er ferdig.

• Ved opplading av et kaldt batteri (under 5°C (41°F)) på et varmt sted, la batteriet stå der og vent i over en time for å varme opp batteriet til riktig temperatur. Ellers kan det skje at batteriet ikke lades helt opp.
• Kjøl ned laderen når det lades mer enn to batteripakker etter hverandre.
• Ikke stikk fingrene inn i kontakthullet när du holder laderen eller under andre omstendigheter.

FORSIKTIG:

For å forhindre skade eller risiko for brann:

• Ikke bruk strøm fra en motorgenerator.
• Ikke dekk til ventilasjonshullene på laderen og batteripakken.
• Kople laderen fra strømkilden när den ikke er i bruk.

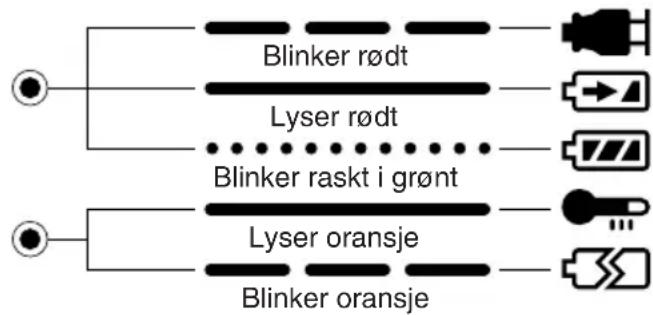

Lampeindikatorer

Laderen koples til vekselstrømskontakten. Klar til lading.

Lading pågår.

Ladingen er ferdig.

Batteripakken er varm. Ladingen vil starte när batteripakkens temperatur synker.

Lading ikke mulig. Tett av støv eller feil med batteripakken.

Sette inn batteripakken

FORSIKTIG:

Før du setter inn batteripakken må du kontrollere at strømbryteren på tresagen beveger seg riktig og returnerer til stilling "OFF" når du slipper den.

1. For å sette inn batteripakken: (Se Fig. 2)

Skyv batteripakken inn på plass på tresagens bakside. Batteriet skal klikke på plass. Hvis batteriet sitter løst har det ikke blitt riktig tilkoblet.

Trykk på de to klaffene på sidene av batteripakken. Skyv batteripakken ut av batterirommet til tresagen.

IV. BRUK

Før du tar i bruk tresagen

Dette verktøyet er laget for å skjære i tre. Se avsnittet "Ekstrautstyr" for en liste over blader som kan anvendes for riktig bruk av dette verktøyet. Følgene forholdsregler må følges for å redusere risikoen for skader;

• Skjær ikke stablede arbeidsstykker. Skjær ett stykke om gangen.
• Skjær ikke i metall.
• Skjær materialer med den brede siden av foten over den fastsatte delen av materialet.
• Berør ikke sagbladet med bare hender umiddelbart etter saging; det kan være varmt og brenne huden din.

Hver gang du skal bruke tresagen må du kontrollere at den er i god stand.

Bruk følgende sjekkliste:

1. Er bladet satt inn riktig vei?

Pilen på bladet skal peke samme vei som pilen på den øvre bladskjermen.

3.Ser bladet ut til å være i orden?

Bytt ut bladet så snart du ser noen sprekker i det eller dersom en av tennene er brekt.

1. Fungerer den nedre bladskjermen korrekt?

⚠ ADVARSEL

For å unngå skader må du ikke bruke tresagen dersom den nedre bladskjermen ikke lukker seg raskt over bladet.

1. Er batteripakken oppladet og satt skikkelig på plass i tresagen?
2. Er dybdejusteringsspaken for saging forsvarlig

strammet til?

1. Er justeringsspaken for skråskjæring forsvarlig strammet til?
2. Er arbeidsstykket forsvarlig fastsatt på en sagbukk eller arbeidsbenk?

Bruke tresagen

FORSIKTIG:

For å redusere risikoen for skader, les sikkerhets-instruksjonene på begynnelsen av denne bruksanvisningen før du tar i bruk tresagen.

ADVARSEL

Bruk alltid vernebriller eller briller med sidebeskyttelse for å redusere risikoen for skader.

Følg disse stegene:

Hold tresagen med begge hender (Se Fig. 4). Forsøk ikke å fjerne avkuttet materiale mens bladet er i bevegelse.

1. Still inn siktelinjen på foten med din kuttelinje (Se Fig. 3).

Innretting med skjærelinje

- Bruk hakket som en rettledning for å fastslå kutteposisjon. Rett inn hakket med kuttelinjen. Gjør et prøvekutt først, siden kutteposisjonen kan variere med bladtypen.

1. Trykk ned låsespaken for bryteren, trykk deretter inn strømbryteren for å starte motoren, og slipp så ut låsespaken.

FORSIKTIG:

• Kontroller at bryterens låsespak fungerer. Hvis det er mulig å aktivere strømbryteren uten å trykke på låsespaken, må du avbryte funksjonen med en gang. Ta verktøyet med til et autorisert servicesenter.
• Hold alltid i håndtaket med en hånd og i gripepunktet fremme med den andre (Se Fig. 4). Hold et fast grep og trykk bryteren helt inn.
• Bladet bør ikke komme i kontakt med materialet før du starter motoren. Vent til bladet når maks. hastighet før du begynner å kutte.
• Dette verktøyet har ikke muligheter til å låse bryteren i stilling "ON" (På), og du må heller ikke prøve å gjøre dette.

3.Begynn å skjære när bladet har oppnådd full hastighet.

4.Under kuttingen må du passe på å sage rett fremover. Skyv tresagen fremover med jevn hastighet.

ADVARSEL

• Hold foten av tresagen flatt mot overflaten til arbeidsstykket som kuttes for å unngå farlige tilbakeslag.

• Bruk aldri makt på sagen. Bruk et lett og kontinuerlig trykk.

• Dersom motoren føles for varm, må du stanse arbeidet. La tresagen bli avkjølt før du fortsetter arbeidet.

• Det er alltid en god regel å ta ut batteripakken etter bruk og før tresagen settes bort til oppbevaring.

Justering av kuttedybde

•Fjern batteripakken.

- Løsne spaken for dybdejustering ved å trykke på den, og juster deretter kuttedybden (Se Fig. 5). Stram til dybdejusteringsspaken forsvarlig ved å løfte den opp mot motorhuset ved ønsket kuttedybde.

*Når materialet er 10 mm (3/8") eller tynnere, juster kuttedybden slik at bladet stikker ca. 5 mm (3/16") frem gjennom undersiden av materialet.

Justering av skråskjæring

•Ta ut batteripakken.
- Løsne justeringsspaken for skråskjæring for å justere vinkelen for skråskjæring. Vri justerings-spaken for skråskjæring mot urviseren (Se fig. 7). Juster vinkelen for skjæringen. Bruk en vinkeltrekant for å sette vinkelen på kuttet til 90 grader. For å finjustere skråskjæringen, bruk justerings-skruen for skråskjæring på foten (Se fig. 8).
-Stram forsvarlig til justeringsspaken for skråskjæring.

Støvoppsamlingsrør

•Ta ut batteripakken.
- Hold tak i støvoppsamlingsrøret og koble til overgangen. Denne fås kjøpt. Koble deretter støvsugerslagen til overgangen.

FORSIKTIG:

Vær forsiktig så slagen ikke løsner under bruk. Vær forsiktig så føttene dine ikke vikles inn i slangen.

Vær oppmerksom på støvet som kommer ut av røret när tresagen brukes uten overgang og slange

(Tilgjengelig som ekstrautstyr. Følger ikke med.) Kløvgjerdet er nyttig for parallelle skjæringer og gjentagende kuttinger av samme bredde.

•Fjern batteripakken.
- Sett på kløvgjerdet og juster kuttebredden (Se Fig. 6)
-Stram til skruen forsvarlig for å feste kløvgjerdet.

For riktig bruk (flere detaljer)

ADVARSEL

For å forhindre muligheten for alvorlige person-skader:

• Det er viktig å bruke en hensiktsmessig innretning for å holde materialet som sages forsvarlig fast. Det er også viktig å holde sagen godt fast med begge hender for å forhindre at du mister kontroll over den, som igjen kan føre til personskade.
  • Figur 9 viser riktig kutteposisjon.
• Pass på at hendene holdes unna skjæreområdet.
• Sørg for at andre tilstedeværende personer holder seg borte fra arbeidsområdet og fra undersiden av arbeidsstykket.
• Hold ikke tak i materialet du kutter med hånden.

Kutting av store plater;

Støtt opp store plater. Sørg for å stille inn kuttedybden slik at du bare sager gjennom arbeidsstykket, og ikke gjennom støttene (Se Fig. 10). Store plater siger ned eller bøyer seg hvis de ikke blir støttet opp på riktig måte. Hvis du forsøker å sage uten at arbeidsstykket er rett eller riktig støttet opp vil bladet sette seg fast, som fører til tilbakeslag (Se Fig. 11).
- Støtt ikke opp materialet for langt unna kuttet.

Saging av tynt materiale;

Unngå personskade eller ødeleggelse som forårsakes av kutting av tynne materialbiter.

- Bruk kun skarpe blad. Rene og skarpe blad reduserer stans og tilbakeslag.

ADVARSEL

For å forhindre muligheten for alvorlige person-skader:

• Lager du et halvferdig skjær, arbeidet blir avbrutt, bladet setter seg fast eller sagen stopper opp må du slippe opp bryteren med en gang og holde sagen helt stille i materialet inntil bladet har stanset helt opp.
• For å unngå tilbakeslag må du aldri prøve på å fjerne sagen fra arbeidsstykket eller trekke sagen bakover så lenge bladet beveger seg. Kontroller at bladet har stanset helt, og flytt deretter sagen vekk fra arbeidsstedet.

• For å fortsette kuttingen må du starte motoren og vente til bladet når full arbeidshastighet før du skyver sagen forsiktig innover langs skjæret og fortsetter kuttingen.

• Plasser den brede delen av foten på den delen av arbeidsstykket som er forsvarlig gjort fast (Se Fig. 9), og aldri på den delen som vil falle av när kuttet gjøres (Se Fig. 12).

Hold sagen godt fast slik at du ikke mister kontrollen. Arbeider du uforsiktig kan du påføre deg selv alvorlige skader.

2.Kontroller at bladet stanser.

1. Ikke bruk verktøyet dersom noe virker uvanlig. Fjern batteripakken med en gang.

Blir tresagen meget varm eller dersom den ikke fungerer skikkelig, må du ta ut batteripakken og ikke bruke verktøyet. La den bli kontrollert ved et autorisert servicesenter.

ADVARSEL

For å forhindre muligheten for alvorlig person-skade eller brann må du ikke prøve å reparere tresagen på egenhånd. Ta ikke fra hverandre eller endre på tresagens ytre. Det er ingen deler inne i tresagen som du kan reparere selv

1. LA ALDRI SAGEN KOMME I NÆRHETEN AV KROPPEN DIN.

Etter at et kutt er ferdig må du ikke la sagen komme i nærheten av beina eller siden din. I og med at den nedre skjermen kan trekkes tilbake, kan den feste seg i klærne og avdekke bladet. Hold klærne unna tresagen. Se opp for synlige deler av bladet ved både øvre og nedre bladskjerm.

ADVARSEL

• Bruk alltid vernebriller

• Bruk ikke tresagen i nærheten av lettantennelige stoffer eller i områder hvor lettantennelige stoffer benyttes. Det kan lett oppstå brann og brannskader.

• Kople aldri inn aksellåsen så lenge bladet roterer, eller kople den inn for å stanse verktøyet. Slå aldri på bryteren så lenge aksellåsen er innkoplet. Dette vil føre til alvorlige skader på tresagen.

V. VEDLIKEHOLD

ADVARSEL

For å unngå alvorlige personskader må du alltid fjerne batteripakken fra tresagen før du starter vedlikeholdsarbeidet.

FORSIKTIG:

For å sikre produktets SIKKERHET og PÅLITELIG-HET må service utføres hos et autorisert service-senter. Insister på at det alltid benyttes originale Panasonic reservedeler.

Fjerne bladet

FORSIKTIG:

Bladet vil være varmt med det samme det har vært i bruk. La bladet bli avkjølt før du fjerner det.

Følg denne fremgangsmåten: (Se Fig. 13)

1. Fjern batteripakken fra tresagen.
2. Hold nede knappen for aksellås. Dette forhindrer at bladet kan rotere.
   3.Bruk den vedlagte sekskantnøkkelen til å løsne sekskantbolten.

MERK:

Oppbevar sekskantnøkkelen i lagringsslissen på tresagen när nøkkelen ikke er i bruk.

4.Fjern sekskantbolten og den ytre mellomskiven.
5.Bruk den nedre skjermens løftespake til å trekke tilbake (åpne) den nedre bladskjermen.
6.Fjern bladet forsiktig.
7. Rengjør tresagen om nødvendig.

FORSIKTIG:

Pass på at du ikke skjærer opp hendene med bladet.

- Når du kaster bladet må du pakke det godt inn i kraftig eller bølget papir. Dette vil forebygge at noen andre kan skjære seg på det kasserte bladet.

Montere bladet

1.Fjern batteripakken fra tresagen.
2.Fjern alle kutterester fra bladområdet.
3.Bruk den nedre skjermens løftespake til å trekke tilbake (åpne) den nedre bladskjermen.
4. Monter bladet som vist på illustrasjonen ovenfor (Se Fig. 13). Kontroller at retningspilen på bladet på den øvre bladskjermen peker i samme retning
5. Sett på plass den ytre mellomskiven.
6. Sett inn sekskantbolten.
7. Hold nede knappen for aksellås. Dette forhindrer at bladet kan rotere.
8.Stram til sekskantbolten med den vedlagte sekskantnøkkelen. Lagre sekskantnøkkelen.

MERK:

Oppbevar sekskantnøkkelen i lagringsslissen på tresagen när nøkkelen ikke er i bruk.

ADVARSEL

Følges ikke denne fremgangsmåten kan det oppstå alvorlig personskade.

Riktig bruk av batteripakke

Ni-MH batteripakke (EY9251)

• Lad Ni-MH batteriet helt opp før lagring for å sikre lengre levetid.
• Temperaturen må være mellom 0°C (32°F). og 40°C (104°F). Hvis batteripakken brukes når batteritemperaturen er under 0°C (32°F), kan det være at verktøyet ikke fungerer skikkelig. I så fall, lad batteriet helt opp, for at det skal fungere skikkelig.

- Når du ikke bruker batteripakken, skal den oppbevares borte fra metallgjenstandene som binders, mynter, nøkler, spiker, skruer osv., fordi de kan ha en elektrisk forbindelse med batteripakken. Kortslutningen kan forårsake gnister, forbrenning eller brann.

- Ved drift av Ni-MH batteri, sørg for at stedet er godt ventilert.

Oppbevaring av batteriet

Oppladbare batterier har en begrenset levetid. Hvis brukstiden er uvanlig kort selv etter en korrekt opp-lading, bør batteriet byttes ut med et nytt.

MERK:

• Under ekstremt varme eller kalde forhold vil kapasiteten pr. lading reduseres.
• Selv om tresagen ikke anvendes må batteripakken likevel lades opp en gang hver sjette måned.

Resirkulering av batteri

LEGG MERKE TIL:

- For å resirkulere materialer og beskytte miljøet, sørg for å avhende batteriet på et offisielt godkjent sted hvis et slikt finnes i ditt land.

Rengjøre tresagen

^9 For å opprettholde en god ytelse og sikker bruk må du holde tresagen ren.

1. Pass på å tørke godt av eventuell olje eller fett som kan gjøre tresagen glatt eller vanskelig å håndtere.

2. Ta ut bladet og børst av alt støv.

FORSIKTIG:

For å unngå skader eller skade på verktøyet må du aldri utsette noen del av verktøyet for væsker.

VI. EKSTRAUTSTYR

ADVARSEL

• Bruken av ekstrautstyr som ikke er oppgitt i denne veiledningen kan føre til brann, elektrisk støt eller personlige skader. Bruk kun anbefalt ekstrautstyr.
• Bruk av blad på materiale som er tykkere eller tynnere enn det som er anbefalt for det bladet, fører til et grovt kutt og kan øke faren for "tilbakeslag" eller andre skader.

For vanlig saging av tre.

Kløvgjerde (Tilleggsutstyr)

•EY3500B7727

For lettvinte parallelle skjæringer og gjentagende kuttinger av samme bredde.

Batteripakke

•EY9251

Batterilader

•EY0110

VII. SPESIFIKASJONER

Tresag (EY3551)

Motorspenning 18 volt likestrøm
Bladhastighet 2900 /min (OPM)
Bladstørrelse	Utvendig diameter 165 mm (6-1/2")Akselstørrelse 20 mm (25/32")
Største skjæredybde		3 - 56 mm (1/8" - 2-7/32") (φ 165 mm blad)※50° vinkel skjæring··· 32 mm (1-9/32")
Ytre mål (L × B × H)		375 × 200 × 264 mm(14-3/4" × 7-7/8" × 10-13/32")
Justering for skjærevinkel 0 - 50°
Vekt (med batteripakke) 4 kg (8,82 lbs)

Batteripakke (EY9251)

Oppladbart batteri Ni-MH batteri

Spenning 18 volt likestrøm (1,2 V × 15 celler)

Batterilader (EY0110)

Modell EY0110
Elektrisk merking Se merkeplaten på bunnen av utladeren.
Vekt 0,78 kg (1,72 lbs)
Ladetid 65 min. (EY9251)

MERK:

• Lade ikke "Y" type Ni-Cd batteripakker.
• Se merket på laderen eller i den siste katalogen for batteripakker som passer til denne laderen.

I. JOHDANTO
