BEDIENUNGSANLEITUNG EY3551 PANASONIC

Vor Inbetriebnahme des Gerätes die Betriebsanleitung bitte gründlich durchlesen und diese Broschüre zum späteren Nachschlagen sorgfältig aufbewahren.

© Vorderer Griff ⑭ Betriebsschalter

Ⓐ Einführen und einstellen

① Innere Klemmscheibe : Die innere Klemmscheibe mit obenliegender Nut aufsetzen.

© Äußere Klemmscheibe : Die Noppe der äußeren Klemmscheibe in die Nut der inneren Klemmscheibe einführen.

⑤ Innensechskantschraube

⑤ Boulon hexagonal

⑤ Bullone esagonale

⑤ Zeskantbout

⑤ Perno hexagonal

⑤ Sekskantet bolt

⑤ Insexskruv

⑤ Sekskantbolt

⑤ Kuusiopultti

⑤ Шестигранный болт

⑤ Шестигранний болт

© Loosen

© Lösen

© Desserrer

© Allentare

© Losdraaien

© Afloje

© Løsn

© Lossa

© Løsne

© Löysää

© Ослабить

© Ослабити

⑧ Tighten

⑧ Festziehen

® Resserrer

⑧ Serrare

⑧ Vastdraaien

⑧ Apriete

⑧ Stram

⑧ Skruva fast

⑧ Stram til

© Kiristä

⑨ Затянуть

⑧ Затягнути

A	Battery pack (EY9251)Akku (EY9251)Batterie autonome (EY9251)Pacco batteria (EY9251)Accu (EY9251)Bateria (EY9251)Batteripakning (EY9251)Batteri (EY9251)Batteripakke (EY9251)Akku (EY9251)Батарейный блок (EY9251)Батарейний блок (EY9251)	B	ShoeGleitschuhSabotPattinoSchoenZapataSkærepladeSkoFotKenkäОснованиеОснова	C	Lower guard lift leverÖffnungshebel der unteren SchutzvorrichtungLevier de relevage de protège-lame inférieurLevetta di sollevamento della protezione inferioreHefhendel onderste beschermkapPalanca de elevación del protector inferiorLøftearm til nederste skærmLyftarm för undre skyddLøftespake for nedre bladskjermAlemman suojan nostovipuРычаг поднятия нижнего предохранительного приспособленияВажіль підняття нижнього захисного пристрою
D	Blade (EY9PW17A)Blatt (EY9PW17A)Lame de scie (EY9PW17A)Lama (EY9PW17A)Mes (EY9PW17A)Cuchilla (EY9PW17A)Blad (EY9PW17A)Blad (EY9PW17A)Blad (EY9PW17A)Terä (EY9PW17A)Полотно пилы (EY9PW17A)Полотно пили (EY9PW17A)	E	Storage slot for hex wrenchSchlüsseldepotFente de rangement de clé hexagonaleFessura di custodia della chiave esagonaleOpberggleuf voor zeskantsleutelRanura para guardar la llave hexagonalHolder til fastnøgleFörvaringsurtag för insexnyckelLagringsslisse for sekskantnøkkeKuusioavaimen säilytyslokeroОтск для хранения шестигранного ключаВідсік для зберігання шестигранного ключа	F	Depth adjustment leverTiefeneinstellhebelLevier d'ajustement de la profondeurLevetta di regolazione della profonditàDiepte-afstelhendelPalanca de ajuste de profundidadDybdejusteringsarmDjupinställningsspakDybdejusteringsspakeSyvyyden säätövipuРычаг регулировки глубиниВажіль регулювання глибини	GLower guardUntere SchutzvorrichtungProtecteur mobile inférieur de lameProtezione inferioreOnderste mesbeschermkapProtector inferior de la cuchillaNederste skærmUndre bladskyddNedre bladskjermAlempi suojaНижнее предохранительное приспособлениеНижній захисний пристрій
H	Dust collection ductStaubsammelstutzenConduit de rassemblement de poussièeCondotto di depolverazioneStofverzamelbuisConducto de recolección de polvoStøvopsamlerrørDammuppsamlingskanalStøvoppsamlingsrørPölynkeräyskanavaПылесборникПилозбірник	I	Front gripVorderer GriffPoignée avantImpugnatura anterioreVoorste greepEmpuñadura frontalForreste håndtagFrämre handgreppFronthåndtakEtukahvaПередний зажимПередній затискувач	J	Switch lock leverSchalterverriegelungshebelLevier de verrouillage d'interrupteurLevetta di blocco interruttoreSchakelaarblokkeerhendelPalanca de bloqueo del interruptorAfbyderläsStrömbrytarspärrLåsespake for bryterenVirtakytkimen lukitusvipuРычаг блокировки переключателяВажіль блокування перемикача	KPower switchBetriebsschalterInterrupteur d'alimentationInterruttore di accensioneHoofdschakelaarInterruptor de alimentaciónAfbryderStrömbrytareStrömbryterVirtakytkinПереключатель питанияПеремикач живлення
L	Upper blade coverObere SägeblattabdeckungCouvercle de lame supérieurCoperchio della lama superioreBovenste mesafdekkingCubierta superior de la cuchilaÖverste savbladsdækselÖvre bladskyddÖvre bladdekselYläterän kansiВерхняя крышка полотнаВерхня кришка полотна	M	Spindle lock buttonSpindelarretierknopfBouton de verrouillage de brocheTasto di blocco alberoAsblokkeerknopBotón de bloqueo del husilloAksellåseknapSpindelspärrknappKnapp for aksellåsKaran lukkopainikeКнопка замка шпинделяКнопка замка шпинделя	N	Bevel scaleGehrungswinkelskalaÉchelle de biseauScala graduata biselloAfschuiningsschaalEscala biseladaSkråsnitskalaVinkelskalaSkråskjæringsskalaViistoasteikkoЛинейка регулировки угла наклонаЛінійка регулювання кута нахилу	OBevel adjusting knobGehrungswinkel-EinstellknopfBouton d'ajustement de biseauManopola regolazione biselloAfschuining-afstelknopPerilla de ajuste de biseladoSkråsnitindstillingsknapVinkelinställningsspakJusteringsspak for skråskjæringViistokulman säätönuppiРучка регулировки угла налконаРучка регулювання кута нахилу
P	Bevel pointerGehrungswinkelzeigerPointeur de biseauPuntatore biselloAfschuiningswijzerAguja de biseladoSkråsnitviserVinkelvisareSkråskjæringsviserViisto-osoitinУказатель угла наклонаПокажчик кута нахилу	Q	Battery charger (EY0110)Ladegerät (EY0110)Chargeur de batterie (EY0110)Caricabatteria (EY0110)Acculader (EY0110)Cargador de baterías (EY0110)Batterioplader (EY0110)Batteriladdare (EY0110)Batterilader (EY0110)Akkulaturi (EY0110)Зарядное устройство (EY0110)Зарядний пристрій (EY0110)	R	Hex wrenchInbusschlüsselClé hexagonaleChiave esagonaleZeskantsleutelLlave hexagonalFastnøgleInsexnyckelSekskantnøkke!KuusioavainШестигранный ключШестигранный ключ

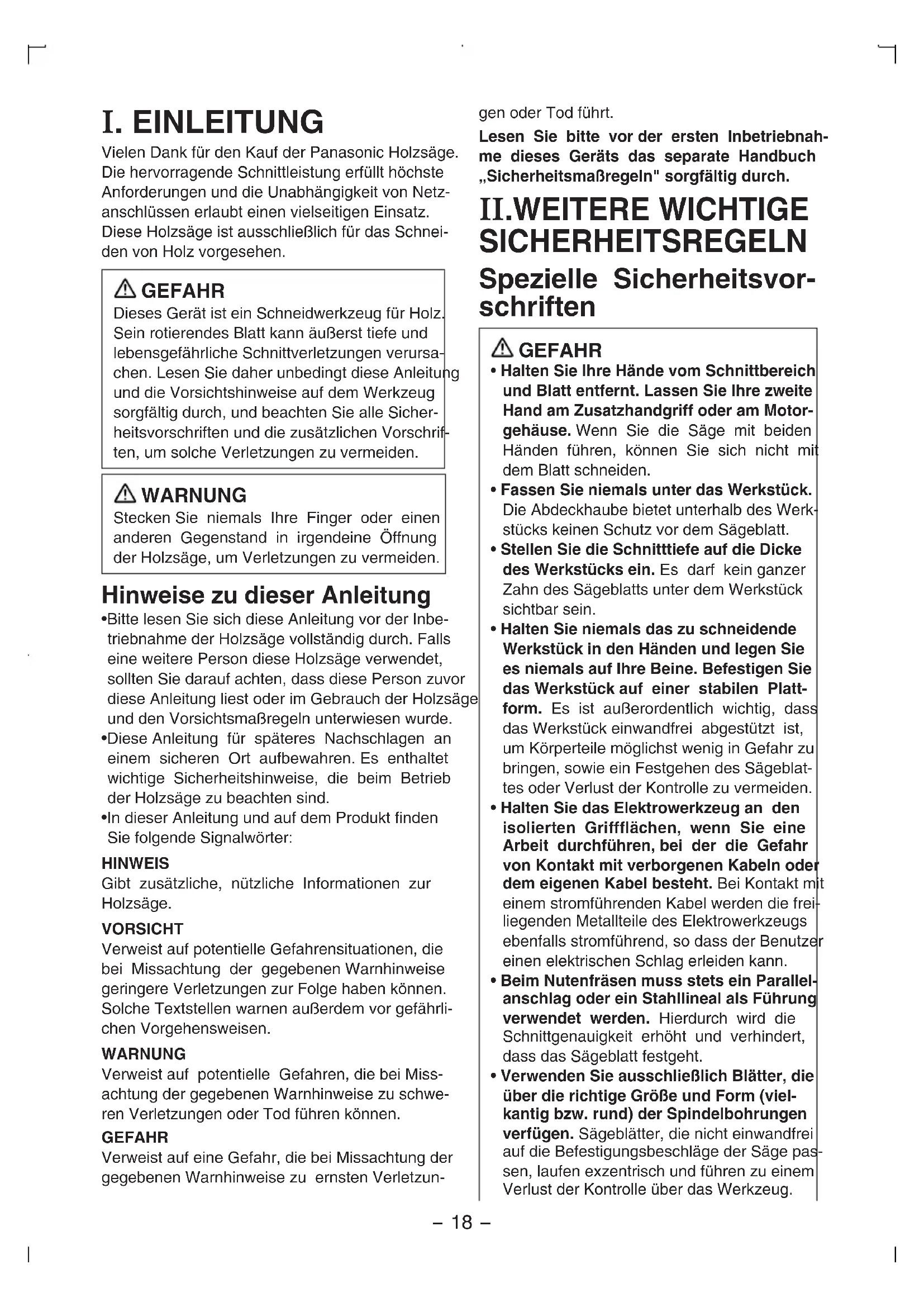

I. INTRODUCTION

Vielen Dank für den Kauf der Panasonic Holzsäge. Die hervorragende Schnittleistung erfüllt höchste Anforderungen und die Unabhängigkeit von Netzanschlüssen erlaubt einen vielseitigen Einsatz. Diese Holzsäge ist ausschließlich für das Schneiden von Holz vorgesehen.

GEFAHR

Dieses Gerät ist ein Schneidwerkzeug für Holz. Sein rotierendes Blatt kann äußerst tiefe und lebensgefährliche Schnittverletzungen verursachen. Lesen Sie daher unbedingt diese Anleitung und die Vorsichtshinweise auf dem Werkzeug sorgfältig durch, und beachten Sie alle Sicherheitsvorschriften und die zusätzlichen Vorschriften, um solche Verletzungen zu vermeiden.

WARNUNG

Stecken Sie niemals Ihre Finger oder einen anderen Gegenstand in irgendeine Öffnung der Holzsäge, um Verletzungen zu vermeiden.

Hinweise zu dieser Anleitung

• Bitte lesen Sie sich diese Anleitung vor der Inbetriebnahme der Holzsäge vollständig durch. Falls eine weitere Person diese Holzsäge verwendet, sollten Sie darauf achten, dass diese Person zuvor diese Anleitung liest oder im Gebrauch der Holzsäge und den Vorsichtsmaßregeln unterwiesen wurde.
• Diese Anleitung für späteres Nachschlagen an einem sicheren Ort aufbewahren. Es enthaltet wichtige Sicherheitshinweise, die beim Betrieb der Holzsäge zu beachten sind.
• In dieser Anleitung und auf dem Produkt finden Sie folgende Signalwörter:

HINWEIS

Gibt zusätzliche, nützliche Informationen zur Holzsäge.

VORSICHT

Verweist auf potentielle Gefahrensituationen, die bei Missachtung der gegebenen Warnhinweise geringere Verletzungen zur Folge haben können. Solche Textstellen warnen außerdem vor gefährlichen Vorgehensweisen.

WARNUNG

Verweist auf potentielle Gefahren, die bei Missachtung der gegebenen Warnhinweise zu schweren Verletzungen oder Tod führen können.

GEFAHR

Verweist auf eine Gefahr, die bei Missachtung der gegebenen Warnhinweise zu ernsten Verletzungen oder Tod führt.

Lesen Sie bitte vor der ersten Inbetriebnahme dieses Geräts das separate Handbuch „Sicherheitsmaßregeln“ sorgfältig durch.

II.WEITERE WICHTIGE SICHERHEITSREGELN

Spezielle Sicherheitsvorschriften

GEFAHR

• Halten Sie Ihre Hände vom Schnittbereich und Blatt entfernt. Lassen Sie Ihre zweite Hand am Zusatzhandgriff oder am Motorgehäuse. Wenn Sie die Säge mit beiden Händen führen, können Sie sich nicht mit dem Blatt schneiden.
• Fassen Sie niemals unter das Werkstück. Die Abdeckhaube bietet unterhalb des Werkstücks keinen Schutz vor dem Sägeblatt.
• Stellen Sie die Schnitttiefe auf die Dicke des Werkstücks ein. Es darf kein ganzer Zahn des Sägeblatts unter dem Werkstück sichtbar sein.
• Halten Sie niemals das zu schneidende Werkstück in den Händen und legen Sie es niemals auf Ihre Beine. Befestigen Sie das Werkstück auf einer stabilen Plattform. Es ist außerordentlich wichtig, dass das Werkstück einwandfrei abgestützt ist, um Körperteile möglichst wenig in Gefahr zu bringen, sowie ein Festgehen des Sägeblattes oder Verlust der Kontrolle zu vermeiden.
• Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie eine Arbeit durchführen, bei der die Gefahr von Kontakt mit verborgenen Kabeln oder dem eigenen Kabel besteht. Bei Kontakt mit einem stromführenden Kabel werden die freiliegenden Metallteile des Elektrowerkzeugs ebenfalls stromführend, so dass der Benutzer einen elektrischen Schlag erleiden kann.
• Beim Nutenfräsen muss stets ein Parallelanschlag oder ein Stahllineal als Führung verwendet werden. Hierdurch wird die Schnittgenauigkeit erhöht und verhindert, dass das Sägeblatt festgeht.
• Verwenden Sie ausschließlich Blätter, die über die richtige Größe und Form (vielkantig bzw. rund) der Spindelbohrungen verfügen. Sägeblätter, die nicht einwandfrei auf die Befestigungsbeschläge der Säge passen, laufen exzentrisch und führen zu einem Verlust der Kontrolle über das Werkzeug.

- Verwenden Sie niemals beschädigte oder falsche Klemmscheiben oder Schrauben. Die Klemmscheiben und die Schraube wurden speziell für Ihre Säge konstruiert, liefern höchste Leistung und gewährleisten die Sicherheit beim Betrieb.

Weitere Sicherheitsvorschriften für alle Sägen

Ursachen für einen Rückprall und Maßnahmen des Bedienungspersonals zu seiner Verhinderung:

• Ein Rückprall erfolgt, wenn das Sägeblatt plötzlich blockiert wird, festgeht oder nicht einwandfrei geradlinig ausgerichtet ist, wodurch die Säge außer Kontrolle gerät, nach oben aus dem Werkstück herausspringt und dadurch die Säge zum Benutzer zurückdrückt;
• Wenn das Sägeblatt eingeklemmt wird oder von einem sich schließenden Sägespalt festgehalten wird, bleibt das Sägeblatt stehen und die Motorreaktion treibt das Werkzeug in rascher Bewegung auf den Benutzer zu;
• Wenn das Sägeblatt im Schnitt verkantet oder falsch ausgerichtet ist, kann sich ein Sägezahn an der Hinterkante des Blattes in die Oberfläche des Holzes eingraben, was wiederum dazu führt, dass das Sägeblatt aus dem Sägespalt aufsteigt und zum Benutzer zurückspringt.

Ein Rückprall ist das Ergebnis einer falschen Verwendung des Werkzeuges und/oder falscher Arbeitsverfahren und Bedingungen und kann durch die richtigen Vorsichtsmaßnahmen vermieden werden, die nachfolgend erläutert sind.

1) Halten Sie die Säge mit beiden Händen fest, und positionieren Sie Ihre Arme so, dass Sie Rückprallkräfte auffangen können. Stehen Sie entweder links oder rechts vom Sägeblatt, aber nicht in einer Linie mit dem Sägeblatt.
Rückprall kann Zurückspringen der Säge verursachen, aber die Rückprallkräfte können vom Benutzer kontrolliert werden, wenn vorher hinreichende Sicherheitsvorkehrungen getroffen werden.

2) Wenn das Sägeblatt festgehen sollte, oder wenn Sie einen Schnitt aus irgendeinem Grund unterbrechen, lassen Sie den Einschalter los und halten die Säge solange bewegungslos im Material, bis das Sägeblatt vollständig zum Stillstand gekommen ist. Versuchen Sie niemals, die Säge aus dem Werkstück zu entfernen oder die Säge nach hinten zu ziehen, während sich das Sägeblatt noch dreht, da andernfalls Rückprall auftreten kann.

Prüfen Sie die Ursache für das Festgehen des Sägeblattes und treffen Sie entsprechende Maßnahmen, um diese zu beseitigen.

3) Wenn Sie die Säge in einem Werkstück

erneut starten, zentrieren Sie das Sägeblatt sorgfältig im Sägespalt und prüfen Sie, dass die Sägezähne sich nicht in das Material eingegraben haben.

Ein festgegangenes Sägeblatt führt dazu, dass das Sägeblatt nach oben aus dem Material heraustritt bzw. Rückprall auftritt, wenn die Säge neu gestartet wird.

4) Unterstützen Sie große Bretter sorgfältig, um die Gefahr des Einklemmens des Sägeblatts und eines Rückpralls so gering wie möglich zu halten.

Große Bretter haben die Eigenschaft, dass sie sich unter ihrem eigenen Gewicht durchbiegen. Daher muss ein solches Werkstück auf beiden Seiten in der Nähe der Schnittlinie und in der Nähe der Kanten des Bretts sorgfältig unterstützt werden.

5) Verwenden Sie kein stumpfes oder beschädigtes Sägeblatt.

Nicht hinreichend geschärfte oder falsch befestigte Sägeblätter erzeugen einen sehr engen Schnittspalt, was wiederum zu übermäßiger Reibung, zum Festgehen des Sägeblattes und zum Rückprall führt.

6) Die Arretierhebel für die Blatttiefe und Winkeleinstellung müssen vor Durchführung eines Schnitts sorgfältig festgezogen sein.

Falls sich die Blatteinstellung während des Schnitts verändert, kann dies zum Festgehen und zum Rückprall führen.

7) Lassen Sie besondere Vorsicht walten, wenn Sie einen „Tauchschnitt“ in vorhandene Wände oder andere Blindflächen durchführen.

Das herausragende Sägeblatt kann in Gegenstände schneiden, die zu einem Rückprall führen.

Sicherheitsvorschriften für diese Holzsäge

1) Prüfen Sie vor jedem Gebrauch, ob die untere Schutzvorrichtung einwandfrei geschlossen ist. Setzen Sie die Säge nicht in Betrieb, wenn sich die untere Schutzvorrichtung nicht störungsfrei bewegen lässt und sich sofort schließt. Klemmen oder binden Sie die untere Schutzvorrichtung niemals in der geöffneten Position fest.

Wenn die Säge einmal versehentlich herunterfällt, kann sich die untere Schutzvorrichtung verbiegen. Heben Sie die untere Schutzvorrichtung mit dem Öffnungshebel für die untere Schutzvorrichtung an und stellen Sie sicher, dass sich die Vorrichtung frei bewegen lässt und weder das Sägeblatt noch andere Teile bei allen Schnittwinkeln und Schnitttiefen berührt.

2) Prüfen Sie die Funktion der Feder für die

untere Schutzvorrichtung. Falls Schutzvorrichtung und Feder nicht einwandfrei arbeiten, müssen sie vor Betrieb des Gerätes gewartet werden.

Aufgrund von beschädigten Teilen, verklebten Ablagerungen oder Ansammlung von Rückständen kann die untere Schutzvorrichtung möglicherweise nicht einwandfrei arbeiten.

3) Die untere Schutzvorrichtung darf ausschließlich für spezielle Schnitte, etwa „Tauchschnitt“ und „Verbundschnitte“ manuell zurückgeklappt werden. Heben Sie die untere Schutzvorrichtung mit dem Öffnungshebel der unteren Schutzvorrichtung an. Sobald das Sägeblatt in das Material eindringt, muss die untere Schutzvorrichtung losgelassen werden. Für alle anderen Sägearbeiten muss die untere Schutzvorrichtung automatisch betätigt werden.

Bei allen anderen Sägearbeiten sollte sich die untere Schutzvorrichtung automatisch bewegen.

4) Prüfen Sie stets nach, ob die untere Schutzvorrichtung das Sägeblatt vollständig abdeckt, ehe Sie die Säge auf eine Werkbank oder dem Boden ablegen.

Ein ungeschütztes, sich im Leerlauf drehendes Sägeblatt kann dazu führen, dass sich die Säge selbsttätig rückwärts bewegt und alles zerschneidet, was ihr in den Weg kommt. Machen Sie sich mit dem Zeitraum vertraut, der erforderlich ist, ehe das Sägeblatt nach Loslassen des Schalters zum vollständigen Stillstand kommt.

5) Verwenden Sie keine Trennscheiben.

6) Tragen Sie eine Staubmaske, falls bei der Arbeit Staub anfällt.

7) Verwenden Sie vom Hersteller empfohlene Sägeblätter.

8) Tragen Sie Gehörschützer bei längerer Benutzung des Werkzeugs.

9) Die Gefahr eines Rückpralls erhöht sich, je weiter sich der Akku entlädt.

10) Überprüfen Sie unbedingt das Material. Vermeiden Sie Schneiden von Schrauben, Nägeln oder anderen Metallteilen.

11) Lassen Sie die Holzsäge nicht fallen.

12) Schwenken Sie niemals die Holzsäge.

13) Bedecken Sie niemals die Ventilations- schlitze, und halten Sie sie frei von Staub oder einem anderen Material.

14) Spannen Sie die Holzsäge niemals in einen Schraubstock. Sägen Sie niemals mit der Holzsäge, wenn sie umgekehrt in einem Schraubstock gespannt ist. Dies ist extrem gefährlich und kann zu schwerwiegenden Verletzungen führen.

15) Tragen Sie niemals Strickhandschuhe.

16) Vergewissern Sie sich, dass niemand unter Ihnen steht, wenn Sie die Holzsäge in hohen Arbeitsbereichen verwenden.
17) Fassen Sie das Blatt nicht sofort nach dem Betrieb an. Es könnte sehr heiß sein und Ihre Haut verbrennen.
18) Stecken Sie keine Finger oder Fremdkörper in den Staubsmammelstutzen.
19) Die untere Schutzvorrichtung darf nicht entfernt werden. Sollte die untere Schutzvorrichtung beschädigt werden oder verloren gehen, lassen Sie sie von einer autorisierten Kundendienststelle ersetzen.
20) Schalten Sie das Werkzeug nicht ein, wenn das Sägeblatt mit dem Werkstück in Kontakt ist. Warten Sie, bis das Sägeblatt die volle Drehzahl erreicht, bevor Sie mit dem Schnitt beginnen.

Sägeblatt für Holzmaterial (EY9PW17A)

- Sichere Arbeitspraxis

1. Die auf dem Werkzeug angegebene Maximaldrehzahl darf nicht überschritten werden. Die Drehzahlangabe entnehmen Sie bitte Technischen Daten.
2. Angerissene Kreissägeblätter müssen verschrottet werden.
3. Hartmetallbestückte Kreissägeblätter, deren Zahnspitzen auf 1 mm abgenutzt sind, müssen ausrangiert werden. Siehe Abbildung 1.
4. Die Verwendung loser Ringe oder Hülsen zur Anpassung der Bohrungsgröße von Kreissägeblättern ist unzulässig.
5. Reparatur ist unzulässig.

3.6 mm 1 mm

Abbildung 1 Minimale Zahnhöhe von hartmetallbestückten Kreissägeblättern.

- Information

1. Dieses Kreissägeblatt entspricht der europäischen Norm EN 847-1:1997 + AC.

EY9PW17A

Technische Daten

Schnittdurchmesser 165 mm

Bohrungsdurchmesser(H8) 20 mm

Anzahl der Zähne 48

Schnittbreite 1.5 mm

Sägeblattdicke 1.0 mm

Maximaldrehzahl 4500 min ^1

Materialgruppe HW

Symbol

Symbol	Bedeutung
V	Spannung (in Volt)
———	Gleichstrom
_b	Drehzahl ohne Last
... / min	Drehzahlen oder Hin-und-Herbewegungen pro Minute
A	Ampere

III. VORBEREITUNG

Laden des Akkus EY9251

Den Akku laden, wenn die Schnittleistung merklich abnimmt. Wenn Sie zwei Akkusätze haben, können Sie einen verwenden, um den Betrieb fortzusetzen, während der andere aufgeladen wird.

HINWEIS:

Beim ersten Aufladen der Akkus oder beim Aufladen nach längerer Ruhezeit die Akkus etwa 24 Stunden lang aufladen, um die volle Kapazität zu erreichen.

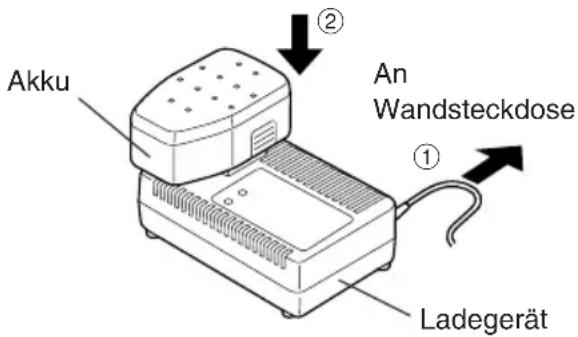

Akkuladegerät (EY0110)

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführen des Steckers in eine Netzsteck-dose können Funken erzeugt werden, was jedoch in Bezug auf die Sicherheit kein Problem darstellt.

1. Akku fest in das Ladegerät schieben.

Akku ② An Wandsteckdose ① Ladegerät

1. Während des Ladens leuchtet die Ladekontrolllampe. Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

- Das Laden beginnt nicht, solange der Akku noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch). In einem solchen Fall leuchtet die orangefarbene Bereitschaftslampe, bis der Akku ausreichend abgekühlt ist. Das Laden beginnt dann automatisch.

1. Wenn der Ladevorgang beendet ist, beginnt die Ladekontrolllampe schnell in Grün zu blinken.

2. Wenn der Akku zu kalt ist oder längere Zeit nicht benutzt wurde, leuchtet die Ladekontroll-lampe. In diesem Fall dauert der Ladevorgang länger als die normale Ladezeit, bis der Akku voll aufgeladen ist.

- Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrolllampe auf. Nach einigen Minuten beginnt die Ladekontrolllampe rascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.

1. Wenn die Ladekontrolllampe nicht unmittelbar nach dem Anschließen des Netzkabels aufleuchtet oder nach Ablauf der normalen Ladezeit nicht erlischt, wenden Sie sich bitte an einen autorisierten Fachhändler.

HINWEIS:

• Wenn ein kalter Akku (von etwa 5°C oder weniger) in einem warmen Raum aufgeladen werden soll, lassen Sie den Akku für mindestens eine Stunde in dem Raum und laden Sie ihn auf, wenn er sich auf Raumtemperatur erwärmt hat. Anderenfalls wird der Akku möglicherweise nicht voll aufgeladen.
• Den Akku abkühlen lassen, wenn mehr als zwei Akkusätze hintereinander aufgeladen werden.
• Stecken Sie Ihre Finger nicht in Kontaktöffnung, wenn das Ladegerät festgehalten wird oder bei anderen Gelegenheiten.

VORSICHT:

Zur Verhütung von Beschädigung oder Brandgefahr:

• Keinen Motorgenerator als Spannungsquelle benutzen.
• Decken Sie die Entlüftungsöffnungen des Ladegerätes und den Akku nicht ab.
• Das Ladegerät nach dem Gebrauch von der Netzsteckdose trennen.

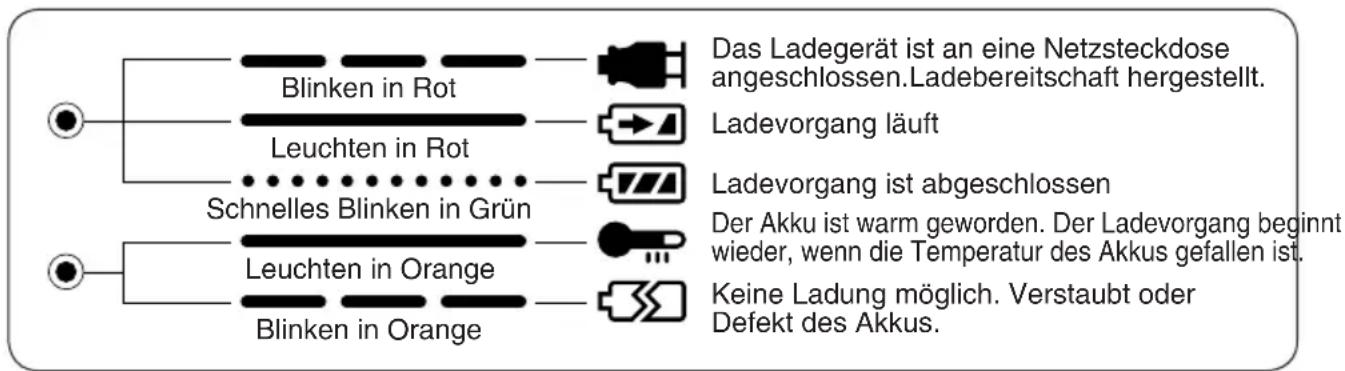

ANZEIGELAMPEN

Blinken in Rot Leuchten in Rot Schnelles Blinken in Grün Leuchten in Orange Blinken in Orange Das Ladegerät ist an eine Netzsteckdose angeschlossen. Ladebereitschaft hergestellt. Ladevorgang läuft Ladevorgang ist abgeschlossen Der Akku ist warm geworden. Der Ladevorgang beginnt wieder, wenn die Temperatur des Akkus gefallen ist. Keine Ladung möglich. Verstaubt oder Defekt des Akkus.

Anschluss des Akkus

VORSICHT:

Vor dem Anschluss des Akkus sicherstellen, dass der Betriebsschalter der Holzsäge einwandfrei funktioniert und beim Loslassen leichtgängig in die Position „OFF“ zurückkehrt.

1. Anschluss des Akkus: (Siehe Abb. 2)
   Schieben Sie den Akku in die Fassung in der Holzsäge. Achten Sie darauf, dass er ordnungsgemäß einrastet. Falls er locker ist, ist er nicht richtig angeschlossen.
   2.Abnehmen des Akkus:
   Drücken Sie auf die beiden Laschen an den Seiten des Akkus, und ziehen Sie den Akku aus der Fassung heraus.

IV. BETRIEB

Vor Inbetriebnahme der Holzsäge

Dieses Werkzeug ist für das Schneiden von Holz vorgesehen. Im Abschnitt „Zubehör“ finden Sie eine Liste von Sägeblättern, die für die jeweiligen Anwendungen dieses Werkzeugs zu benutzen sind. Um die Verletzungsgefahr zu verringern, müssen die folgenden Vorsichtsmaßnahmen befolgt werden.

• Schneiden Sie keine gestapelten Materialien.
  Schneiden Sie nur jeweils ein Werkstück.
  •Schneiden Sie kein Metall.
• Setzen Sie beim Schneiden die breitere Fläche des Gleitschuhs auf die eingespannte Seite des Materials
• Berühren Sie das Sägeblatt unmittelbar nach dem Schneiden nicht mit bloßen Händen, weil es noch heiß ist und Hautverbrennungen verursachen kann.

Vergewissern Sie sich vor jeder Benutzung der Holzsäge, dass sie in gutem Betriebszustand ist. Verwenden Sie die folgende Checkliste:

1. Ist das Sägeblatt korrekt ausgerichtet? Der Pfeil des Sägeblatts muss in die gleiche Richtung wie der Pfeil auf der oberen Sägeblattabdeckung zeigen.

2. Ist das Blatt richtig aufgespannt?
   Darauf achten, dass die Inbusschraube korrekt festgezogen ist (Siehe Abb. 13).

3. Ist das Blatt in gutem Zustand?
   Bei Mängeln wie Rissen oder fehlenden Zähnen das Blatt umgehend auswechseln.
4. Schließt sich die untere Schutzvorrichtung einwandfrei?

⚠️ WARNING

Zur Vermeidung von Verletzungsgefahr die Holzsäge keinesfalls verwenden, falls sich die untere Schutzvorrichtung nicht leichtgängig schließt.

1. Ist der Akku geladen und korrekt in die Holzsäge eingesetzt.
2. Ist der Tiefeneinstellhebel zum Schneiden fest angezogen?
3. Ist der Gehrungswinkel-Einstellknopf zum Schneiden fest angezogen?
4. Ist das Werkstück auf einem Sägebock oder einer Werkbank sicher eingespannt?

Betrieb der Holzsäge

VORSICHT:

Um die Verletzungsgefahr zu verringern, lesen Sie die Sicherheitsvorschriften am Anfang dieser Anleitung durch, bevor Sie die Holzsäge benutzen.

⚠️WARNUNG

Tragen Sie zur Verringerung der Verletzungsgefahr eine Schutzbrille oder eine Brille mit Seitenklappen.

Folgende Schritte ausführen:

Die Holzsäge mit beiden Händen fassen (Siehe Abb. 4). Keinesfalls versuchen, Sägespäne während des Schneidens zu entfernen.

1. Richten Sie die Visierlinie am Gleitschuh auf Ihre Schnittlinie aus (Siehe Abb. 3).

Ausrichtung auf die Schnittlinie

- Verwenden Sie die Kerbe als Führung zur Festlegung der Schnittposition. Richten Sie die Kerbe auf die Schnittlinie aus.

Da die Schnittposition je nach Sägeblatt unterschiedlich sein kann, führen Sie vorher einen Probeschnitt durch.

1. Drücken Sie den Schalterverriegelungshebel nach unten, betätigen Sie dann den Druckschalter, um den Motor zu starten, und lassen Sie dann den Schalterverriegelungshebel los.

VORSICHT:

- Den Funktion des Schalterverriegelungshebels prüfen.

Sollte sich der Betriebsschalter ohne Drücken des Schalterverriegelungshebels betätigen lassen, das Gerät keinesfalls benutzen. Das Werkzeug vom Vertragskundendienst reparieren lassen.

- Die Säge stets am vorderen und hinteren Griff gleichzeitig fassen (Siehe Abb. 4). Halten Sie die Säge gut fest und drücken Sie den Schalter.

- Das Blatt sollte nicht vor Einschalten des Motors am Werkstück angesetzt werden. Warten Sie mit dem Schneiden, bis das Blatt die volle Drehzahl erreicht hat.

- Dieses Werkzeug besitzt aus Sicherheitsgründen keine Vorrichtung, um den Netzschalter in der Position „ON“ zu arretieren. Versuchen Sie nicht, den Schalter in gedrückter Stellung festzuklemmen.

1. Beginnen Sie den Schnitt, nachdem das Blatt die volle Drehzahl erreicht hat.

2. Halten Sie die Säge während des Schneidens gerade. Schieben Sie die Holzsäge mit gleichmäßiger Geschwindigkeit vorwärts.

⚠️ WARNING

- Vermeiden Sie gefährlichen Rückprall. Drücken Sie die Auflagefläche der Holzsäge flach auf das Werkstück.

- Drücken Sie die Holzsäge niemals gewaltsam vorwärts. Üben Sie einen konstanten leichten Druck aus.

1. Wenn sich der Motor warm anfühlt, unterbrechen Sie das Schneiden. Lassen Sie die Holzsäge abkühlen, bevor Sie die Arbeit fortsetzen.

2. Entfernen Sie nach dem Betrieb den Akku aus der Holzsäge.

Einstellen der Schnitttiefe

•Nehmen Sie den Akku ab.

- Lösen Sie den Tiefeneinstellhebel, indem Sie ihn an der gewünschten Schnitttiefe zum

Motorgehäuse hin anheben (Siehe Abb. 5).

Ziehen Sie den Tiefeneinstellhebel nach dem Einstellen der Schnitttiefe durch Niederdrücken einwandfrei fest.

* Wenn das Material eine Dicke von 10 mm oder weniger aufweist, stellen Sie die Schnitttiefe so ein, dass das Sägeblatt etwa 5 mm an der Unterseite des Materials übersteht.

Gehrungswinkeleinstellung

•Nehmen Sie den Akku ab.

- Um den Gehrungswinkel zum Schneiden einzustellen, lösen Sie den Gehrungswinkel-Einstellknopf. Drehen Sie den Gehrungswinkel-Einstellknopf entgegen dem Uhrzeigersinn (Siehe Abb. 7). Stellen Sie den Gehrungswinkel des Schnitts ein. Um den Gehrungswinkel des Schnitts auf 90^ einzustellen, verwenden Sie ein Einstelldreieck. Verwenden Sie die Gehrungswinkel-Einstellschraube an der Grundplatte für eine Feineinstellung des Gehrungswinkels (Siehe Abb. 8).

- Ziehen Sie den Gehrungswinkel-Einstellknopf fest an.

Staubsammelstutzen

•Nehmen Sie den Akku ab.

- Halten Sie den Staubsammelstutzen, und schließen Sie einen im Fachhandel erhältlichen Adapter an. Schließen Sie dann den Schlauch des Staubsaugers an den Adapter an.

VORSICHT:

Achten Sie darauf, dass der Schlauch während des Betriebs nicht abgetrennt wird. Achten Sie darauf, dass sich Ihre Füße nicht im Schlauch verfangen.

Wenn Sie die Holzsäge ohne Adapter und Schlauch benutzen, achten Sie auf den vom Stutzen herausgeblasenen Staub.

Parallelanschlag (EY3500B7727)

(Als Sonderzubehör erhältlich, nicht mitgeliefert) Ein Parallelanschlag ist praktisch, wenn Sie Nuten fräsen oder wiederholt Schnitte der gleichen Breite ausführen.

•Nehmen Sie den Akku ab.
- Schieben Sie den Parallelanschlag ein, und stellen Sie die Schnittbreite ein (Siehe Abb. 6).
- Ziehen Sie die Schraube fest an, um den Parallelanschlag zu sichern.

Hinweise zur korrekten Verwendung (Weitere Einzelheiten)

⚠️WARNUNG

Zur Verhütung ernsthafter Verletzungen:

• Es ist wichtig, das zu schneidende Material mit einer geeigneten Vorrichtung sicher einzuspannen und die Säge mit beiden Händen festzuhalten, um einen Verlust der Kontrolle mit daraus resultierenden Verletzungen zu vermeiden.
• Abbildung 9 zeigt die korrekte Stellung zum Schneiden.
  •Hände vom Schnittbereich fernhalten.
• Vergewissern Sie sich, dass sich keine Personen im Arbeitsbereich und unterhalb des Werkstücks aufhalten.
• Beim Schneiden niemals das Werkstück fassen oder halten.

Schneiden großer Holztafeln:

Stellen Sie die Schnitttiefe so ein, dass die Unterlage nicht beschädigt wird. (Siehe Abb. 10). Große Platten hängen durch oder verbiegen sich, wenn sie nicht korrekt abgestützt werden. Falls Sie versuchen, das Werkstück ohne korrekte Planlage und Abstützung zu schneiden, neigt das Sägeblatt zum Klemmen, wodurch Rückprall verursacht wird (Siehe Abb. 11).

- Werkstücke nach Möglichkeit stets auf beiden Seiten der Schnittlinie in deren Nähe abstützen.

Schneiden dünnen Materials;

Vermeiden Sie durch abgeschnittene dünne Materialstreifen verursachte Verletzungen oder Beschädigung.

- Nur scharfe Blätter verwenden. Bei scharfen Blättern besteht weniger die Gefahr von Verklemmen oder Rückprall.

⚠️WARNUNG

Zur Verhütung ernsthafter Verletzungen:

• Sollte das Blatt beim Schneiden blockieren, oder muss der Schnitt aus anderen Gründen unterbrochen werden, sofort den Schalter loslassen. Halten Sie die Säge fest, bis das Blatt zum Stillstand gekommen ist.
• Ziehen Sie die Säge niemals bei rotierendem Blatt nach hinten oder vom Werkstück, um Rückprall zu vermeiden. Achten Sie darauf, dass das Blatt gestoppt ist, bevor Sie die Säge vom Werkstück lösen.

• Um den Schnitt fortzusetzen, zuerst das Blatt auf volle Drehzahl bringen und dann das Blatt vom Anschnitt her langsam in die Schnittlinie einführen.

• Setzen Sie die breitere Fläche des Gleitschuhs auf den fest abgestützten Teil des Werkstücks (Siehe Abb. 9). Die Säge niemals auf den Bereich aufstüt-

zen, der abgesägt wird (Siehe Abb. 12).

Die Säge mit beiden Händen fest fassen, um einen Verlust der Kontrolle zu verhindern. Unvorsichtiges Arbeiten kann zu schweren Verletzungen führen.

1. Sicherstellen, dass das Blatt stillsteht.

Obwohl die Holzsäge über eine Bremse verfügt, sollten Sie vor dem Ablegen der Säge darauf achten, dass sich das Blatt nicht mehr dreht und dass die untere Schutzvorrichtung geschlossen ist.

1. Verwenden Sie das Gerät nicht weiter, falls Störungen oder ungewöhnliche Symptome auftreten. Entnehmen Sie sofort den Akku. Bei starker Erhitzung oder Funktionsstörungen des Geräts den Akku entfernen und das Gerät nicht verwenden. Lassen Sie es vor erneutem Einsatz vom Vertragskundendienst überprüfen.

⚠️WARNUNG

Um ernsthafte Verletzungs- oder Brandgefahr zu vermeiden, versuchen Sie nicht, die Holzsäge selbst zu reparieren. Im Inneren befinden sich keine Teile, die vom Benutzer gewartet werden können.

1. KÖRPERTEILE VON DER SÄGE FERNHALTEN. Nach dem Schnitt die Holzsäge von Körper und Kleidungsstücken fernhalten. Kleidungsstücke könnten sich an der unteren Schutzvorrichtung verfangen und diese öffnen, wodurch das Blatt freigelegt wird. Auf den freigelegten Bereich des Blatts zwischen Abdeckung und unterer Schutzvorrichtung achten, um Schnittverletzungen zu vermeiden.

⚠️WARNUNG

• Deshalb stets eine Schutzbrille tragen.

• Die Holzsäge nicht in der Nähe von entflammbaren Materialien verwenden. Anderenfalls besteht Brand- und Verletzungsgefahr.

• Betätigen Sie keinesfalls die Spindelarretierung bei rotierendem Blatt. Verwenden Sie die Spindelarretierung nicht zum Abbremsen des Säge. Betätigen Sie niemals den Schalter bei verriegelter Welle. Anderenfalls kommt es zu ernsten Schäden an der Holzsäge.

V. WARTUNG

⚠️WARNUNG

Entfernen Sie den Akku vor jeglichen Wartungsarbeiten, um eine Gefahr von ernsten Verletzungen zu vermeiden.

VORSICHT:

Um die SICHERHEIT und ZUVERLÄSSIGKEIT die-

ses Produkts zu gewährleisten, müssen alle Instandsetzungs- und Wartungsarbeiten von einer autorisierten Fachwerkstatt durchgeführt werden. Bestehen Sie auf Verwendung von Original-Panasonic-Bauteilen.

Abnehmen des Blatts

VORSICHT:

Das Blatt ist nach einem Schnitt sehr heiß. Daher vor dem Abmontieren das Blatt abkühlen lassen.

Folgende Schritte befolgen: (Siehe Abb. 13)

1. Nehmen Sie den Akku von der Holzsäge ab.
2. Halten Sie den Spindelarretierknopf gedrückt. Dadurch ist das Blatt arretiert.
3. Die Innensechskantschraube mit dem beiliegenden Inbusschlüssel lösen.

HINWEIS:

Bewahren Sie den Inbusschlüssel nach dem Gebrauch im Schlüsseldepot der Holzsäge auf.

1. Entfernen Sie die Schraube und die äußere Klemmscheibe.
2. Öffnen Sie die untere Schutzvorrichtung mit dem Öffnungshebel.

3. Nehmen Sie das Blatt vorsichtig ab.

4. Reinigen Sie erforderlichenfalls die Holzsäge. VORSICHT:

Gehen Sie mit dem Blatt vorsichtig um, um Schnittverletzungen zu vermeiden.

- Vor dem Wegwerfen das Blatt in Pappe o.Ä. verpacken. Dadurch wird verhindert, dass sich Dritte an dem Blatt verletzen können.

Anbringen des Blatts

Folgende Schritte befolgen:

1. Nehmen Sie den Akku von der Holzsäge ab.
2. Entfernen Sie Späne und Fremdkörper aus dem Bereich des Blatts.
3. Öffnen Sie die untere Schutzvorrichtung mit dem Öffnungshebel.
4. Das Blatt entsprechend der obigen Darstellung anbringen (Siehe Abb. 13).
   Achten Sie darauf, dass die Pfeile auf Blatt und Blattabdeckung in die gleiche Richtung weisen.
5. Setzen Sie die äußere Klemmscheibe auf.
6. Drehen Sie die Schraube in die Welle.
7. Drücken Sie den Spindelarretierknopf, um Blatt und Welle zu arretieren.

8.Ziehen Sie die Schraube mit dem Inbusschlüsse HINWEIS:

Bewahren Sie den Inbusschlüssel nach dem Gebrauch im Schlüsseldepot der Holzsäge auf.

⚠️WARNUNG

Eine Missachtung dieser Anweisungen kann zu ernsthaften Verletzungen führen.

Für richtige Anwendung des Akkus Ni-MH-Akku (EY9251)

• Laden Sie vor der Lagerung den Ni-MH-Akku vollständig auf, damit eine längere Lebensdauer sichergestellt ist.
• Der Umgebungstemperaturbereich liegt zwischen 0^ und 40^ .
  Wenn der Akku bei Temperaturen unter 0°C benutzt wird, funktioniert das Werkzeug möglicherweise nicht einwandfrei. In diesem Fall den Akku für einwandfreie Funktion so lange aufladen, bis der Ladevorgang abgeschlossen ist.
• Wenn Sie den Akku nicht benutzen, halten Sie ihn von Metallgegenständen fern: z.B. Büroklammern, Münzen, Schlüssel, Nägel, Schrauben oder andere kleine Metallobjekte, welche die Kontakte kurzschließen können.
  Das Kurzschließen der Akkukontakte kann Funken, Verbrennungen oder einen Brand verursachen.
• Bei Betrieb mit einem Ni-MH-Akku darauf achten, dass für gute Belüftung gesorgt wird.

Lebensdauer des Akkus

Der Akku hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungsgemäßen Ladung die Betriebszeit extrem kurz ist, muss der Akku erneuert werden.

HINWEIS:

• Beim Arbeiten unter extrem warmen oder kalten Umgebungsbedingungen verkürzt sich die zur Verfügung stehende Betriebszeit je Ladung.
• Der Akku sollte auch bei Nichtbenutzung der Holzsäge alle sechs Monate aufgeladen werden.

Akku-Recycling

ACHTUNG:

- Bei der Entsorgung von Materialien immer alle örtlich geltenden Vorschriften beachten und die Produkte gegebenenfalls bei dafür vorgesehenen Sammelstellen abgeben.

Reinigen der Holzsäge

Halten Sie Ihre Holzsäge stets sauber, damit sie optimal und sicher arbeitet.

Folgende Schritte befolgen:

1. Nehmen Sie den Akku von der Holzsäge ab.
2. Die Holzsäge mit einem trockenen, weichen

fest.Tuch abwischen. Benutzen Sie niemals angefeuchtete Tücher oder flüssige Reinigungsmittel, da sie das Gehäuse angreifen könnten.

1. Entfernen Sie sämtliche Öl- oder Fettpuren. Anhaftendes Fett oder Öl kann zum Abrutschen der Hände und Verlust der Kontrolle führen.

2. Das Blatt abnehmen und Staub entfernen.

VORSICHT:

Tauchen Sie niemals Teile des Werkzeugs in Flüssigkeit ein.

VI. ZUBEHÖR

WARNING

•Die Verwendung von anderen Zubehörteilen, die nicht in dieser Anleitung aufgeführt sind, kann zu Brand, elektrischen Schlägen oder Verletzungen führen. Verwenden Sie ausschließlich das empfohlene Zubehör.
- Wenn ein Sägeblatt für Material verwendet wird, das dicker oder dünner ist als für das betreffende Sägeblatt empfohlen, können die Schnittkanten rau werden. Außerdem ist die Gefahr größer, dass das Sägeblatt zurückschlägt oder es zu anderen Verletzungen kommt.

Sägeblatt für Holzmaterial

•EY9PW17A

Für allgemeines Schneiden von Holz

Parallelanschlag (Sonderzubehör)

•EY3500B7727

Für bequeme Längsschnitte und wiederholtes

Schneiden auf gleiche Breite

Akku

•EY9251

Ladegerät

•EY0110

VII.TECHNISCHE DATEN

Holzsäge (EY3551)

Betriebsspannung 18 V Gleichspannung
Blattdrehzahl 2900 /min (rpm)
Blattformat	Außendurchmesser 165 mm (6-1/2")Aufspannloch-durchmessr	20 mm (25/32")
Maximale Schnittiefe		3-56 mm (1/8"-2-7/32") ( 165 mm Blatt)※ 50° Schnittwinkel··· 32 mm (1-9/32")
Abmessungen (L × B × H)		375 × 200 × 264 mm(14-3/4" × 7-7/8" × 10-13/32")
Schnittwinkeleinstellung 0 - 50°
Gewicht (mit Akku) 4 kg (8.82lbs)

Akku (EY9251)

Akkutyp Ni-MH-Akku
Akkuspannung 18 V Gleichspannung (1,2 V × 15-Zellen)

Ladegerät (EY0110)

Modell EY0110
Elektronische Nennleistung	Siehe Leistungsschild auf der Unterseite des Ladegerätes.
Gewicht	0.78 kg (1.72 lbs)
Ladezeit	65 Minuten (EY9251)

HINWEIS:

• Laden Sie keine Ni-Cd-Akkus des Typs „Y".
  • Die für dieses Ladegerät geeigneten Akkus sind auf dem Aufkleber am Ladegerät oder im aktuellen Generalkatalog angegeben.

I. INTRODUCTION

VII. FICHE TECHNIQUE

VII. SPECIFICHE TECNICHE

VII. TECHNISCHE GEGEVENS

Houtzaag (EY3551)

1. Er bladet korrekt montert?

Kontroller at sekskantbolten er skikkelig tilstrammet (Se Fig. 13).
