BRUGSANVISNING EY3551 PANASONIC

Gennemlæs denne betjeningsvejledning før brugen og gem den til fremtidig brug.

© Forreste håndtag Ⓓ Afbryderkontakt

© Främre handgrepp ⑭ Strömbrytare

① Inderste skive: Anbring den inderste skive med udskæringen ind mod dig selv.

© Udvendig skive: Anbring tappen på den udvendige skive i udskæringen på skiven.

© Ytre avstandsskive: Plasser fremspringet til den ytre avstandsskiven på plassen til avstandsskiven.

Tak fordi du købte denne Panasonic træsav. Den kraftige skæring, kombineret med behageligheden af det opladelige batteri, giver dig mulighed for at få stor udnyttelse af træsaven.

Denne træsav er kun beregnet til skæring af træ.

⚠️ FARE

Dette produkt er et skærende værktøj, beregnet til skæring i træ. Det har en roterende klinge, som kan forårsage store personskader, endog skader med døden til følge. Derfor bør brugeren omhyggeligt gennemlæse denne manual og advarselsmærkaterne på maskinen og overholde alle sikkerhedsinstruktionerne for at undgå at komme til skade.

⚠ ADVARSEL

For at undgå skader, bør du aldrig stikke dine fingre eller andet ind i nogen af træsavens åbninger.

Brugen af denne manual

•Gennemlæs venligst denne instruktionsbog, inden træsaven tages i brug. Hvis du lader andre benytte træsaven, skal du sikre dig, at de enten har gennemlæst denne manual eller er fuldt informeret om sikker anvendelse af og alle sikkerhedsforhold omkring træsaven.
•Gem venligst denne manual, så den kan konsulteres ved senere lejligheder. Den indeholder vigtig information om de sikkerhedsforhold, som skal iagttages ved brugen af træsaven.
- I denne manual og på produktet benyttes følgende advarselsbetegnelser:

BEMÆRK

Bemærkninger, der giver yderligere information, som du bør vide om træsaven.

FORSIGTIG

Forsigtig henviser til situationer, hvor en mulig farlig situation kan opstå og medføre skader, hvis der ikke passes på. Forsigtig anviser også, hvordan du undgår forkert anvendelse.

ADVARSEL

Advarsel henviser til en mulig farlig situation, som kan medføre alvorlige skader og endog døden, hvis de ikke undgås.

FARE

Fare henviser til overhængende fare, som kan medføre alvorlige skader og endog døden, hvis de ikke undgås.

Læs hæftet med sikkerhedsinstruktionerne og nedenstående før brugen.

II.YDERLIGERE SIKKER-HEDSINSTRUKTIONER

Sikkerhedsinstruktioner for alle save

FARE

• Sørg for, at hænderne ikke kommer i nærheden af saveområdet og savbladet. Hold den anden hånd på hjælpehåndtaget eller motorhuset. Hvis begge hænder holder saven, kan saven ikke skade dem.
• Ræk ikke hænderne ned under arbejdsstedet. Skærmen kan ikke beskytte dig mod bladet under arbejdsstykket.
• Indstil skæredybden til tykkelsen af arbejdsstykket. Mindre end en hel tand af savbladstænderne bør kunne ses under arbejdstykket.
• Hold aldrig det stykke, der skal skæres, i hænderne eller hen over benene. Fastgør arbejdsstykket til en stabil platform. Det er vigtigt, at understøtte arbejdsstykket ordentligt for at mindske risikoen for personskade, bladbinding eller at herredømmet over saven mistes.
• Hold altid værktøjet i de isolerede grebflader, når der udføres et arbejde, hvor saven kan komme i berøring med skjulte ledninger eller dens egen ledning. Kontakt med strømførende ledninger vil også gøre udsatte metaldele på værktøjet strømførende og medføre, at brugeren får stød.
• Ved savning på tværs af årerne, bør der altid anvendes en savskærm eller en lige styreliste. Dette forbedrer skærenøjagtigheden og mindsker risikoen for bladbinding.
• Anvend atid blade af korrekt størrelse og form (diamant kontra ring) på dornhuller. Blade, der ikke passer til savens monteringsudstyr, vil bevæge sig excentrisk og bevirke, at herredømmet over saven mistes.
• Anvend aldrig beskadigede eller forkerte bladspændeskiver. Bladspændeskiverne og boltene er specialfremstillede til saven for at opnå optimal ydelse og sikkerhed under arbejdet.

Yderligere sikkerhedsinstruktioner for alle save

Årsager til tilbageslag og hvordan brugeren kan forhindre dem:

• Tilbageslag er en pludselig reaktion af et savblad, der er klemt, bundet eller ikke rettet op, hvorved en ukontrolleret sav hæver sig fra arbejdsstykket mod brugeren.
• Når savbladet er klemt eller bundet stramt af savsnittet, standser bladet og motorreaktionen fører hurtigt saven tilbage mod brugeren.
• Hvis savbladet vrides eller drejes under skæringen, kan tænderne på savbladets bagkant tage fat i metallets øverste overflade og forårsage, at savbladet hopper op af savsnittet og springer tilbage mod brugeren.

Tilbageslag er resultatet af forkert anvendelse af værktøjet og/eller ukorrekte betjeningsmåder eller -forhold og kan undgås ved at man træffer passende forholdsregler, som angivet herunder.

1) Tag et fast greb i saven med begge hænder og hold armene sådan, at du kan modstå et tilbageslag. Stå på en af siderne af savbladet, men ikke på linje med savbladet.

Tilbageslag kan bevirke, at saven springer tilbage mod brugeren, men tilbageslag kan kontrolleres af brugeren, hvis der tages passende forholdsregler.

2) Hvis savbladet binder, eller hvis skæringen afbrydes af en eller anden årsag, skal afbryderen slippes og saven holdes ubevægelig i materialet, indtil savbladet standser helt. Forsøg aldrig at fjerne saven fra arbejdstykket eller trække saven tilbage, mens savbladet er i bevægelse, da dette kan resultere i tilbageslag.

Undersøg og træf korrigerende forholdsregler for at fjerne årsagen til bladbinding.

3) Ved fornyet start af en sav i arbejdsstykket, skal savbladet anbringes midt i savsnittet, og det skal kontrolleres, at savtændene ikke er trængt ind i materialet.

Store plader er tilbøjelige til at synke sammen under deres egen vægt. Det er derfor nødven-digt at anbringe støtter under pladen på begge sider nær skæringslinjen og pladekanten.

5) Anvend ikke sløve eller beskadigede savbladeg)

Uskærpede eller forkert anbragte savblade giver et smalt savsnit, hvilket resulterer i en for stor friktion, bladbinding og tilbageslag.

6) Låsearmene, med hvilke savbladsdybde og -vinkel indstilles, skal være stramme og sikrede før skæring.

Hvis savbladsindstillingen ændrer sig under skæringen, kan der opstå bladbinding og tilbageslag.

7) Udvis ekstra forsigtighed ved skæring af et "lommesnit" i eksisterende vægge eller andre skjulte områder.

Et savblad, der stikker frem, kan komme til at skære i objekter, hvilket kan resultere i tilbageslag.

Sikkerhedsinstruktioner for denne sav

1) Kontroller, at den nederste skærm er lukket korrekt før hver anvendelse. Saven må ikke betjenes, hvis den nederste skærm ikke bevæger sig frit og lukker omgående. Den nederste skærm må aldrig klemmes eller bindes fast i åben position.

Hvis saven ved at uheld tabes, kan den nederste skærm blive bøjet. Løft den nederste skærm med løftearmen og bekræft, at den bevæger sig frit og ikke berører savbladet eller andre dele i alle vinkler og savdybder.

2) Kontroller den nederste skærmfjeders funktion. Hvis skærmen og fjederen ikke fungerer korrekt, skal de serviceres før brugen.

Den nederste skæm kan fungere trægt på grund af beskadigede dele, gummiagtige aflej-ringer eller ansamlinger af snavs.

3) Den nederste skærm bør kun trækkes tilbage manuelt ved særlige savninger som "lommesnit" og "kombinerede snit". Løft den nederste skærm med løftearmen. Så snart savbladet trænger ind i materialet, skal den nederste skærm udløses.

Ved alle andre savemåder skal den nederste skærm fungere automatisk.

4) Kontroller altid, at den nederste skærm dækker savbladet, før saven anbringes på bænk eller gulv.

Et ubeskyttet, fritkørende blad vil bevirke, at saven ryger tilbage og skærer i alt, hvad der ligger i vejen. Vær opmærksom på den tid, det tager for savbladet at standse, efter at afbryderen er aktiveret.

5) Anvend aldrig slibeskiver.

6) Brug støvmaske, hvis arbejdet frembringer støv.

7) Anvend kun savblade, som anbefales af fabrikanten.

8) Brug høreværn, hvis saven skal anvendes i et længere tidsrum.

(9) Risikoen for tilbageslag øges, efterhånden som batteripakningen aflades.

10) Sørg for at kontrollere materialet. Undgå

11) Vær påpasselig med ikke at tabe træsaven.
12) Sving aldrig træsaven.
13) Tildæk aldrig ventilationsåbningerne, og hold dem fri for støv og andet materiale.
14) Spænd aldrig træsaven fast i en skruestik. Anvend aldrig træsaven på hovedet i en skruestik. Dette er ekstremt farligt og kan føre til alvorlig tilskadekomst.
15) Anvend aldrig strikkede handsker.
16) Kontroller, at der ikke befinder sig nogen personer nedenunder, når du anvender på træsaven et højt sted.
17) Rør ikke ved savbladet umiddelbart efter brugen. Det kan være meget varmt og kan give brandskader.
18) Stik ikke fingre og fremmedlegemer ind i støvopsamlerrøret.
19) Fjern ikke den nederste skærm. Hvis den nederste skærm er beskadiget eller mangler, skal du sende værktøjet tilbage til et autoriseret service-center for at få det repareret.
20) Start ikke savbladet, mens det er i kontakt med arbejdsstykket. Vent indtil savbladet er kommet op på fuld hastighed, inden du begynder at skære.

Blad til træmateriale (EY9PW17A)

- Sikkerhedsforskrifter for anvendelsen

1. Den maksimale hastighed, som er angivet på maskinen, må ikke overskrides. Se Tekniske specifikationer angående hastighedsområdet.
2. Runde savblade, som er revnede, skal kasseres.
3. Runde bimetalsavblade (med spidser), hvor spidsernes mål er reduceret til 1 mm, skal tages ud af brug. Se Fig. 1.
4. Anvendelse af løse ringe eller forringe til at »kompensere for« borstørrelser på runde savblade er ikke tilladt.
5. Reparation er ikke tilladt.

3.6 mm 1 mm

Fig. 1 Mindstemål for runde bimetalsavbladspidser.

- Information

1. Dette runde savblad er i overensstemmelse med European Norm EN 847-1:1997 + AC.

EY9PW17A

Tekniske specifikationer

Skærediameter 165 mm

Bordiameter (H8) 20 mm

Antal tænder 48

Skærebredde 1.5 mm

Maskinens tykkelse 1.0 mm

Maks. hastighed 4500 min

Materialegruppe HW

Symbol

Symbol	Betydning
V	Volt
______	Jævnstrøm
n_b	Ingen belastningshastighed
... / min	Omdrejninger eller frem- og tilba-gegående bevægelse pr. minut
A	Ampere

III. OPSÄETNING

Opladning af batteripakningen EY9251

Genoplad batteriet, när skærhastigheden bliver for langsom til effektiv skæring.

Hvis du har to batterisæt, kan du bruge det ene sæt til fortsættelse af arbejdet, mens det andet bliver opladet.

BEMÆRK:

Oplad et nyt batteri, eller et batteri der ikke har været anvendt i længere tid, i ca. 24 timer, så batteriet oplades helt.

Batterioplader (EY0110)

1. Stik opladerens stik ind i en stikkontakt fra lysnettet.

BEMÆRK:

Der kan opstå gnister, när stikket sættes i stikkontakten, men dette er ikke noget sikkerhedsproblem.

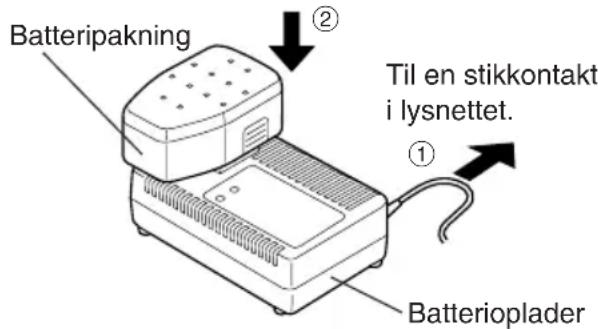

2. Sæt batteriet helt ind i opladeren.

Batteripakning ② Til en stikkontakt i lysnettet. ① Batterioplader

1. Under opladningen vil opladelampen lyse. Når opladningen er afsluttet, vil en indre elektronisk omskifter automatisk udløses til forhindring af overopladning.

2. Opladningen starter ikke, hvis batteriet er varmt (for eksempel, umiddelbart efter eks-tra svær betjening.) Den orange standby-lampe vil lyse indtil batteriet køler ned. Opladningen begynder straks derefter.

3. Når opladningen er afsluttet, vil opladelampen begynde at blinke hurtigt i grønt.
4. Opladelampen begynder at lyse, hvis batteripakningen er for kold eller batteripakningen ikke har være anvendt i længere tid. I dette tilfælde vil det vare længere at udføre en fuld opladning end en standardopladning.

- Hvis et fuldt opladet batteri sættes ind i opladeren igen, vil opladelampen begynde at lyse. Efter nogle minutter vil ladelampen blinke hurtigt for at indikere at opladningen er afsluttet.

1. Hvis ladelampen ikke tænder straks efter at opladeren er tilsluttet en stikkontakt, eller hvis lampen ikke slukker efter en standardopladning, så ret henvendelse til en autoriseret forhandler.

BEMÆRK:

• Når man vil oplade et koldt batteri (under 5°C (41°F)) i et varmt rum, så anbring batteriet i rummet mindst en time, så dets temperatur kan komme på niveau med rummets, inden det oplades. I modsat fald er det ikke sikkert, at batteripakningen vil blive helt opladet.
• Lad opladeren køle ned ved genopladning af flere end to batterier efter hinanden.
• Sæt ikke fingrene ind i kontaktåbningen, när ladeaggreatet holdes i hænderne eller flyttes.

FORSIGTIG:

Forebyggelse af beskadigelse og risiko for brand:

• Anvend ikke strøm fra en generator på en mottor.
• Tildæk ikke ventilitationshullerne på ladeaggregatet og på batteripakken.
• Tag opladerens stik ud af strømkilden, når den ikke er i brug.

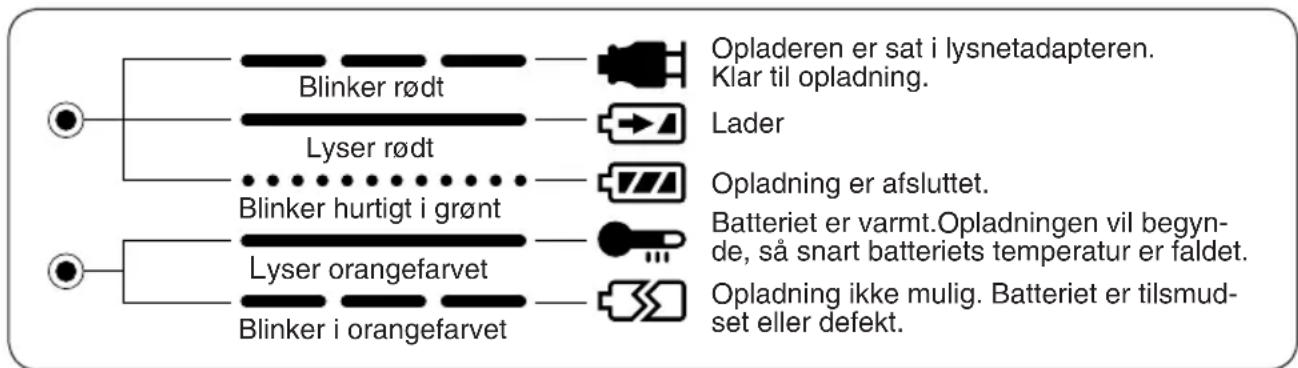

Lampeindikeringer

Isætning af batteripakningen

FORSIGTIG:

Inden isætningen af batteriet, skal man kontrollere at afbryderen på træsaven virker korrekt og returnerer til positionen "OFF", når den slippes.

1. Ved isætning af batteriet: (Se Fig. 2)

Sæt batteriet på plads bagerst på træsaven.

Batteriet bør gå på plads. Hvis batteriet ikke sidder fast, betyder det, at det ikke er sat i på korrekt vis.

1. Ved afmontering af batteriet:

Tryk på de to tappe på siderne af batteriet. Tag batteriet ud af træsaven.

IV. BETJENING

Inden brug af træsaven

Detet værktøj er beregnet til skæring i træ. Se afsnittet "Tilbehør" angående en liste over savblade til anvendelse med dette værktøj. Nedenstående forholdsregler bør træffes, så risikoen for tilskadekomst reduceres;

• Skær ikke i stakke. Skær et arbejdsstykke ad gangen.
  •Skær ikke i metal.
• Skær materialer med den bredeste kant af skærepladen over den fastspændte side af materialet.
• Rør ikke ved savbladet med de bare hænder umiddelbart efter skæringen. Det kan være varmt og give forbændinger.

Hver gang du benytter træsaven, skal du kontrollere at den fungerer korrekt.

Benyt følgende checkliste:

1. Er klingen monteret med den rigtige skæreretning? Pilen på klingen skal pege i samme retning, som pilen på den øverste klingebeskytter.
2. Er klingen monteret korrekt? Kontroller at den sekskantede bol ter ordentligt sikret (Se Fig. 13).
3. Ser klingen ud, som den skal? Udskift klingen omgående, hvis der er revner i den eller nogle af tænderne er knækket af.
4. Virker den nederste klingebeskytter korrekt?

ADVARSEL

For at undgå skader, bør man ikke benytte træsaven, hvis den nederste klingebeskytter ikke lukker hurtigt om klingen.

1. Er batteriet opladet og indsat ordentligt i træsaven?
2. Er dybdeindstillingsarmen til skæring ordentligt strammet?
3. Er skråsnitindstillingsknappen til skæringen

ordentlig strammet?

1. Er arbejdsstykket ordentligt fastspændt på en savbuk eller en bænk?

Brug af træsaven

FORSIGTIG:

For at reducere risikoen for at komme til skade, bedes du læse sikkerhedsinformationerne på forsiden af denne manual, inden du begynder at anvende træsaven.

ADVARSEL

For at reducere risikoen for at komme til skade skal du altid bruge beskyttelsesbriller med sideskærme.

Hold træsaven med begge hænder (Se Fig. 4). Forsøg ikke at fjerne det afskårne materiale, mens savbladet er i bevægelse.

1. Ret midten af skærepladen ind med din skærelinje (Se Fig. 3).

Indretning efter skærelinjen

- Anvend hakket som en rettesnor til at etablere skæ-repositionen. Sæt hakket på linje med skærelinjen. Eftersom skærepositionet kan variere, afhængigt af savbladet, skal der udføres en prøveskæring.

1. Tryk afbyderlåsen ned og tryk derefter på afbryderen for at starte motoren. Frigør derefter afbryderlåsen.

FORSIGTIG:

- Kontroller at afbryderlåsen virker.

Hvis strømkontakten kan aktiveres uden at trykke ned på afbryderläsen, da stands straks arbejdet. Bring maskinen til et autoriseret servicecenter.

• Hold altid i håndtaget med den ene hånd og i det forreste greb med den anden (Se Fig. 4). Fasthold et godt greb, og tryk kontakten helt i bund.
• Klingen må ikke røre materialet før motoren startes. Vent til klingen opnår fuld hastighed før du begynder at skære.

• Dette værktøj er ikke indrettet sådan, at det kan låse afbryderen i positionen "ON", og man må ikke forsøge at låse den i position "ON".

• Start skæringen, når savbladet er kommet op på fulde omdrejninger.

4.Under skæringen skal skærelinjen holdes holdes lige. Før træsaven fremefter med en stabil hastighed.

ADVARSEL

• Undgå farlige tilbageslag. Hold træsavens skæreplade fladt på overfladen af det materiale, der skal skæres.

• Brug aldrig vold ved skæringen. Benyt kun et let og kontinuerligt tryk.

• Hvis motoren begynder at blive for varm, så stop skæringen. Lad maskinen køle ned inden arbejdet genoptages.

• Det er altid en sikker foranstaltning at fjerne batterisættet efter brug, og inden opbevaring af træsaven.

Indstilling af skæredybden

•Fjern batteripakningen.

- Løsn dybdeindstillingsarmen ved at trykke på den, og indstil derefter skæredybden (Se Fig. 5). Stram dybdeindstillingsarmen godt til ved at løfte den opad mod motorhuset ved den ønskede skæredybde.

* Hvis materialet er 10 mm tykt eller derunder, skal skæredybden indstilles således, at bladet stikker ca. 5 mm frem fra undersiden af materialet.

Indstilling af skråsnit

•Fjern batteripakningen.
- For at justere indstillingen af skråsnittet, løsnes skråsnitindstillingsknappen. Drej skråsnitindstillingsknappen i retningen mod uret (Se Fig. 7). Indstil snittets smigvinkel.

Anvend en trekant til at indstille smigvinklen til 90 grader. For at opnå en finjustering af smigvinklen, anvendes skråsnitindstillingsskruen på undersiden (Se Fig. 8).

-Stram skråsnitindstillingsknappen ordentligt.

Støvopsamlerrør

•Fjern batteripakningen.
- Tag fat i støvopsamlerrøret og monter tilbehørsdelen (fås i handelen). Monter derefter slangen fra rengøringsanordningen på tilbehørsdelen.

FORSIGTIG:

Vær påpasselig med ikke at tage slangen af under brugen.

Vær påpasselig med at fødderne ikke bliver fanget i slangen.

Vær forsigtig med støvet, som kommer ud af røret, når træsaven anvendes uden tilbehørsdel og slange.

Savskærm (EY3500B7727)

(Tilgængelig som ekstraudstyr, ikke inkluderet) En savskærm er praktisk til kløvebeskæring, og til gentagne beskæringer af samme bredder.

•Fjern batteripakningen.
- Sæt savskærmen ind og indstil skærebredden (Se Fig. 6).
-Stram skruen godt til for at fastgøre savskærmen.

Korrekt brug (Yderligere detaljer)

ADVARSEL

Forhindring af risiko for alvorlig tilskadekomst:

- Det er vigtigt at anvende den rigtige anordning til at fastholde det materiale, der skæres i, og at holde træsaven fast med begge hænder, således at man ikke mister herredømmet over den, hvilket kan medføre personskade.

• Fig. 9 viser den rigtige skæreposition.
- Hold altid hænderne borte fra skæreområdet.
- Bekræft, at eventuelle tilskuere ikke befinder sig i nærheden af arbejdsområdet og under arbejdsstykket.
- Forsøg ikke at holde materialet med hånden under skæringen.

Skæring af store plader:

Understøt altid store plader. Sørg for at indtille dybden af snittet således, at du kun skærer gennem arbejdsemnet og ikke gennem understøttelsen (Se Fig. 10).

Store plader er tilbøjelige til at synke sammen eller bøje under deres egen vægt, hvis de ikke er korrekt understøttede. Hvis du forsøger at skære uden at arbejdsstykket er vandret og ordentligt understøttet, vil savbladet binde, hvilket kan medføre tilbageslag (Se Fig. 11).

Skæring i tynde materialer:

Undgå tilskadekomst og skade forårsaget af skæring i tynde, strimlede materialer.
- Benyt kun skarpe klinger. Rene og skarpe klinger minimerer risikoen for fastkiling og tilbageslag.

ADVARSEL

Forhindring af risiko for alvorlig tilskadekomst:

• Hvis der foretages et ufærdigt snit, eller skæringen afbrydes, eller savbladet sætter sig fast eller træsaven stopper, skal man omgående slippe afbryderkontakten og holde maskinen ubevægelig i materialet, indtil savbladet standser helt.
• For at undgå tilbageslag må man aldrig forsøge at fjerne maskinen fra arbejdsstykket eller trække maskinen baglæns, medens klingen er i bevægelse. Kontrollér at klingen er standset helt inden den fjernes fra skærestedet.

• Ved genoptagelse af skæringen, skal man starte træsaven og lade klingen komme op på fulde omdrejninger, og føre den langsomt ind i snittet og genoptage skæringen.

• Anbring det brede stykke af skærepladen på den del af arbejdsstykket, der er solidt understøttet (Se Fig. 9), aldrig på det stykke, der falder af, när afskæringen er færdig (Se Fig. 12). Hold fast i maskinen for ikke at miste kontrollen over den. Skødesløs betjening kan medføre alvorlige personskader.

• Kontroller at klingen standser.

Selv om træsaven har en automatisk bremse, skal man sikre sig, at savbladet er standset helt og at den nederste skærm er lukket, inden man lægger træsaven fra sig.

1. Benyt den ikke, hvis der er noget, der ikke ser ud som det skal. Tag batteriet helt ud.

Hvis træsaven bliver meget varm, eller ikke virker som den skal, skal man tage batteriet ud og undlade at benytte den. Få maskinen kontrolleret hos et autoriseret servicecenter.

ADVARSEL

For at forhindre risiko for alvorlig tilskadekomst, må man aldrig selv forsøge at reparere træsaven. Forsøg aldrig at skille træsaven ad eller foretage noge ændringer af den. Der er ingen dele indeni den, som kan repareres af brugeren.

1. UNDGÅ AT NOGEN DELE AF KROPPEN KOMMER I BERÖRING MED MASKINEN.

Ved afslutning af skæringen, må man ikke lade saven komme i nærheden af dine ben eller siden af kroppen.

Da den nederste klingebeskytter trækker sig selv tilbage, kan den fange din beklædning og blive fanget af klingen. Hold din beklædning borte fra træsaven. Vær opmærksom på at der kan være nogle synlige områder af klingen både på den øverste og den nederste klingebeskytter.

ADVARSEL

• Der skal altid benyttes sikkerhedsbriller.

• Anvend ikke træsaven i nærheden af brandbare emner eller i omgivelser, hvor der benyttes brændbare væsker og andet, der kan medføre brand og brandskader.

• Slå aldrig aksellåsen til, mens savbladet er kører og forsøg ikke at standse værktøjet. Tænd aldrig for værktøjet, når aksellåsen er slået til. Dette kan medføre alvorlige skader på træsaven.

V. VEDLIGEHOLDELSE

ADVARSEL

For at undgå alvorlige personskader, skal man altid tage batteriet ud af maskinen inden vedligeholdelsesprocedurer påbegyndes.

FORSIGTIG:

For at sikre produktets SIKKERHED og STABILITET, bør servicering altid udføres af et autoriseret servicecenter. Insistér altid på at der benyttes originale Panasonic dele ved udskiftning.

Afmontering af klingen

FORSIGTIG:

Klingen kan være varm efter skæring. Lad klingen køle af, inden den fjernes.

Følg disse trin: (Se Fig. 13)

1. Tag batteriet ud af maskinen.
2. Hold aksellåseknappen nede. Dette forhindrer savbladet i at rotere.
3. Brug den medfølgende fastnøgle til at løsne den sekskantede bolt.

BEMÆRK:

Opbevar fastnøglen i holderen på maskinen, när den ikke er i brug.

1. Afmontér den sekskantede bolt og de udvendige skiver.
2. Benyt håndtaget på den nederste klingebeskytter til at åbne den nederste klingebeskytter med.
3. Tag forsigtigt klingen ud.
4. Rengør træet om nødvendigt.

FORSIGTIG:

Vær forsigtig med ikke at skære dig på klingen.

- Ved bortkastning af klingen skal man sørge for at den er ordentlig indpakket i kraftigt pap eller papir. Dette forhindrer at andre kan skære sig på den bortkastede klinge.

Montering af klingen

Følg disse trin:

1. Tag batteriet ud af maskinen.
   2.Fjern alle skærespåner fra området omkring klingen.
2. Benyt håndtaget på den nederste klingebeskytter til at åbne den nederste klingebeskytter med.
3. Montér klingen, som vist ovenfor (Se Fig. 13). Kontrollér at pilens retning på klingen er den samme, som pilen på den øverste klingebeskytter.
4. Sæt den udvendige skive på plads.
5. Skru bolten i igen.
6. Hold aksellåseknappen nede. Dette forhindrer savbladet i at rotere.
   8.Spænd den sekskantede bolt ordentligt med den medfølgende fastnøgle. Gem fastnøglen.

BEMÆRK:

Opbevar fastnøglen i holderen på maskinen, när den ikke er i brug.

ADVARSEL

Hvis disse instruktioner ikke overholdes, kan resultatet blive alvolig tilskadekomst.

Korrekt brug af batteripakken

Ni-MH batteripakning (EY9251)

• Lad Ni-MH batteriet helt op før opbevaring for at give det en længere levetid.
• Det omgivende temperaturommårde er mellem 0°C (32°F) og 40°C (104°F).
  Hvis batteripakken anvendes, når batteritemperaturen er under 0°C (32°F), kan der opstå problemer i værktøjets funktion. I sådanne tilfælde oplades batteriet indtil opladningen er klar til batteriets korrekte funktion.
• Når batteriet ikke anvendes, skal det holdes på god afstand af andre metalgenstande som for eksempel papirclips, mønter, nøgler, søm, skruer og andre mindre metalgenstande, som kan forårsage en tilslutning fra en terminal til en anden. Kortslutning af batteriterminalerne kan frembringe gnister, forbrændinger eller ildebrand.
• Når der arbejdes med Ni-MH batteripakken, så sørg for at der er godt ventileret.

Batteriets levetid

De udskiftbare batterier har en begrænset levetid. Hvis betjeningstiden bliver meget kort efter opladningen, skal batteriet udskiftes med et nyt.

BEMÆRK:

• Anvendelse under meget varme eller kolde forhold vil reducere betjeningskapaciteten pr. opladning.
• Selvom træsaven ikke bruges skal batterisættet oplades en gang hver 6. måned.

Genbrug af batterier

OBS:

- For at beskytte miljøet og genbruge materialer, skal du altid huske at bortskaffe udtjente batterier på forskriftsmæssig vis, dvs. indlevere dem til et sted, der er godkendt af myndighederne, hvis et sådant forefindes i dit land.

Rengøring af træsaven

Hold din træsav ren for at få en bedre ydelse og for at holde den i sikker stand og klar til brug.

Følg disse trin:

1. Tag batteriet ud af maskinen.
2. Tør træsaven af med en tør, blød klud. Brug ikke en våd klud eller rensevæsker.
   Dette kan beskadige træsavens finish.
3. Husk at tørre al olie og fedt af maskinen, som kan gøre den glat og svær at håndtere.
4. Tag klingen af og børst alt støv bort.

FORSIGTIG:

For at undgå at beskadige udstyret, må man aldrig dyppe værktøjet i væske.

VI. TILBEH∅R

ADVARSEL

• Anvendelse af tilbehør der ikke er nævnt i denne manual, kan resultere i brand, elektrisk chok eller personskader. Brug kun anbefalet tilbehør.
• Anvendelse af klinger på materiale som er tykke-re eller tyndere end anbefalet for diverse klinger, vil resultere i en grov beskæring, og kan forøge risikoen for tilbageslag eller andre skader.

Blad til træmateriale

•EY9PW17A

Til almindelig skæring i træ

Savskærm (Ekstraudstyr)

•EY3500B7727

Til spalteskæring og gentagne skæringer af samme bredde.

Batteripakning

•EY9251

Batterioplader

•EY0110

VII. SPECIFICATIONER

Træsav (EY3551)

Motorspænding 18 volts DC
Klingens hastighed 2900 /min (RPM)
Klingestørrelse	Udvendig diameter	165 mm (6-1/2")
	Reces størrelse 20	mm (25/32")
Største skæredybde		3 - 56 mm (1/8" - 2-7/32") (ø165 mm blad)※50° vinkelskæring··· 32 mm (1-9/32")
Dimensioner (L × B × H)		375 × 200 × 264 mm(14-3/4" × 7-7/8" × 10-13/32")
Indstilling af skærevinkel 0 - 50°
Vægt (med batteripakning) 4 kg (8,82 lbs)

Batteripakning (EY9251)

Opbevaring af batteri Ni-MH batteri

Spænding 18 volts DC (1,2 V × 15 celler)

Batterilader (EY0110)

Model EY0110
Elektriske Specifikationer Se mærkepladen på undersiden af opladeapparatet.
Vægt 0,78 kg (1,72 lbs)
Opladningstid 65 min. (EY9251)

BEMÆRK:

• Undlad at oplade Ni-Cd-batteripakker af "Y"-typen
• Angående batteripakninger, som kan anvendes med denne oplader, henviser vi til mærkaten på opladeren eller det sidste, nye generelle katalog.

I. Introduktion

stor friktion, bladkärvning eller bakslag.

1. Sitter bladet ordentligt fast?

Fare angir en umiddelbar fare som vil føre til alvorlige eller dødelige skader hvis den ikke unngås.

5) Bruk ikke et sløvt eller skadet blad.

5) Bruk ikke skurende hjul.

1. Dersom ikke ladelampen tennes med det samme laderen tilkoples, eller dersom den ikke slukkes etter vanlig ladetid må du ta kontakt med en autorisert forhandler, som kan gi det råd.

MERK:

Selv om tresagen har en automatisk brems må du kontrollere at bladet har stanset helt og at den nedre bladskjermen er lukket før du setter ned tresagen.

Følg denne fremgangsmåten:

Følg denne fremgangsmåten:

1.Fjern batteripakken fra tresagen.
2. Tørk av tresagen med en tørr og myk klut. Bruk ikke en våt klut eller rensevæsker. Dette kan skade tresagens overflate.
