EY3552 - Sav PANASONIC - Gratis brugsanvisning og manual

Mærke	Panasonic
Model	EY3552
Produkttype	Batteridrevet rundsav til metal
Primær anvendelse	Skæring af uædt jernholdigt metal og ikke-jernholdigt metal
Strømforsyning	Indbygget Ni-MH 18 V batteri (model EY9251)
Oplader	Model EY0110, opladningstid 65 min for EY9251
Tomgangshastighed	2900 o/min
Klingediameter	165 mm (6-1/2")
Maksimal skæredybde	3 til 56 mm (afhængig af 165 mm klinge)
Dimensioner (L × B × H)	345 × 198 × 264 mm
Vægt (med batteri)	4 kg
Klingebremse	Ja
Nedre klingebeskytter	Bevægelig, tilbagetrækkelig via håndtag
Skæreguide	Ekstra tilbehør (EY3500B7727)
Anbefalet klinge til rå stål	EY9PM17A (tykkelse 0,3-6,0 mm)
Anbefalet klinge til tyndt stål	EY9PM17B (tykkelse 0,3-2,0 mm)
Rengøring	Tør klud, må ikke nedsænkes
Vedligeholdelse	Kontrollér og udskift klinge hvis beskadiget, overlad reparationer til autoriseret center
Vigtig sikkerhed	Brug sikkerhedsbriller, maske, ørebeskyttelse; undgå strikkede handsker; må ikke bruges nær brandfarlige materialer
Medfølgende tilbehør	Unbrakonøgle, batteri (afhængig af version), oplader

Ofte stillede spørgsmål - EY3552 PANASONIC

Hvilke typer materialer kan denne sav skære?

Denne sav er designet til at skære uædt jernholdigt metal og ikke-jernholdigt metal. Brug den ikke til at skære hærdet stål, træ eller andre ikke-metalliske materialer.

Hvordan skifter jeg savklingen?

Først skal du fjerne batteriet. Hold spindellåseknappen nede. Brug den medfølgende unbrakonøgle til at løsne sekskantskruen. Fjern skruen og den ydre skive, åbn den nedre klingebeskytter med håndtaget, og fjern derefter klingen. For at samle igen, følg den omvendte rækkefølge under hensyntagen til rotationsretningen (pile). Spænd skruen godt.

Hvor lang tid tager det at oplade batteriet?

Standard opladningstid er cirka 65 minutter for batteri EY9251 med oplader EY0110. Et nyt batteri eller et der ikke har været brugt i lang tid kan kræve 24 timers opladning for at genvinde fuld kapacitet.

Hvad er de vigtige sikkerhedsforanstaltninger?

Brug altid sikkerhedsbriller, støvmaske og ørebeskyttelse. Brug ikke strikkede handsker. Hold saven med begge hænder, hold fingrene væk fra skæreområdet. Sørg for at den nedre klingebeskytter fungerer korrekt. Skær aldrig brandfarlige materialer.

Hvordan justeres skæredybden?

Fjern batteriet. Løsn dybdejusteringshåndtaget ved at skubbe det, juster til den ønskede dybde (mellem 3 og 56 mm afhængig af klingen), stram derefter håndtaget ved at løfte det op mod motorhuset.

Hvad gør jeg hvis klingen sidder fast?

Slip straks strømafbryderen og hold saven stille i emnet indtil klingen stopper helt. Forsøg ikke at fjerne klingen med magt. Når den er stoppet, fjern batteriet og undersøg årsagen til blokeringen før genstart.

Hvilket tilbehør er tilgængeligt til denne sav?

Tilbehøret omfatter ekstra klinger: EY9PM17A til rå stål (tykkelse 0,3-6 mm) og EY9PM17B til tyndt stål (0,3-2 mm). En skæreguide (EY3500B7727) er også tilgængelig som ekstraudstyr til gentagne snit med ensartet bredde.

Hvordan vedligeholder jeg saven?

Rengør ydersiden med en tør, blød klud. Nedsænk aldrig saven i væske. Fjern regelmæssigt klingen og rengør metalpartikler med en børste. Kontrollér tilstanden af den gennemsigtige klingebeskytter og den nedre klingebeskytter. Alle reparationer skal udføres af et autoriseret center.

Kan batteriet genbruges?

Ja, for at beskytte miljøet skal du genbruge det brugte batteri på et officielt indsamlingssted. Smid ikke batteriet i husholdningsaffaldet.

Hvor finder jeg den fulde brugsanvisning?

Den fulde brugsanvisning (124 sider) er tilgængelig til gratis download i PDF-format på notice-facile.com for model Panasonic EY3552. Den kan også ses online på flere sprog.

BRUGSANVISNING EY3552 PANASONIC

Hjælpelinje på savbladsfront

Riklinje for bladets framkant

Styrelinje for bladfront

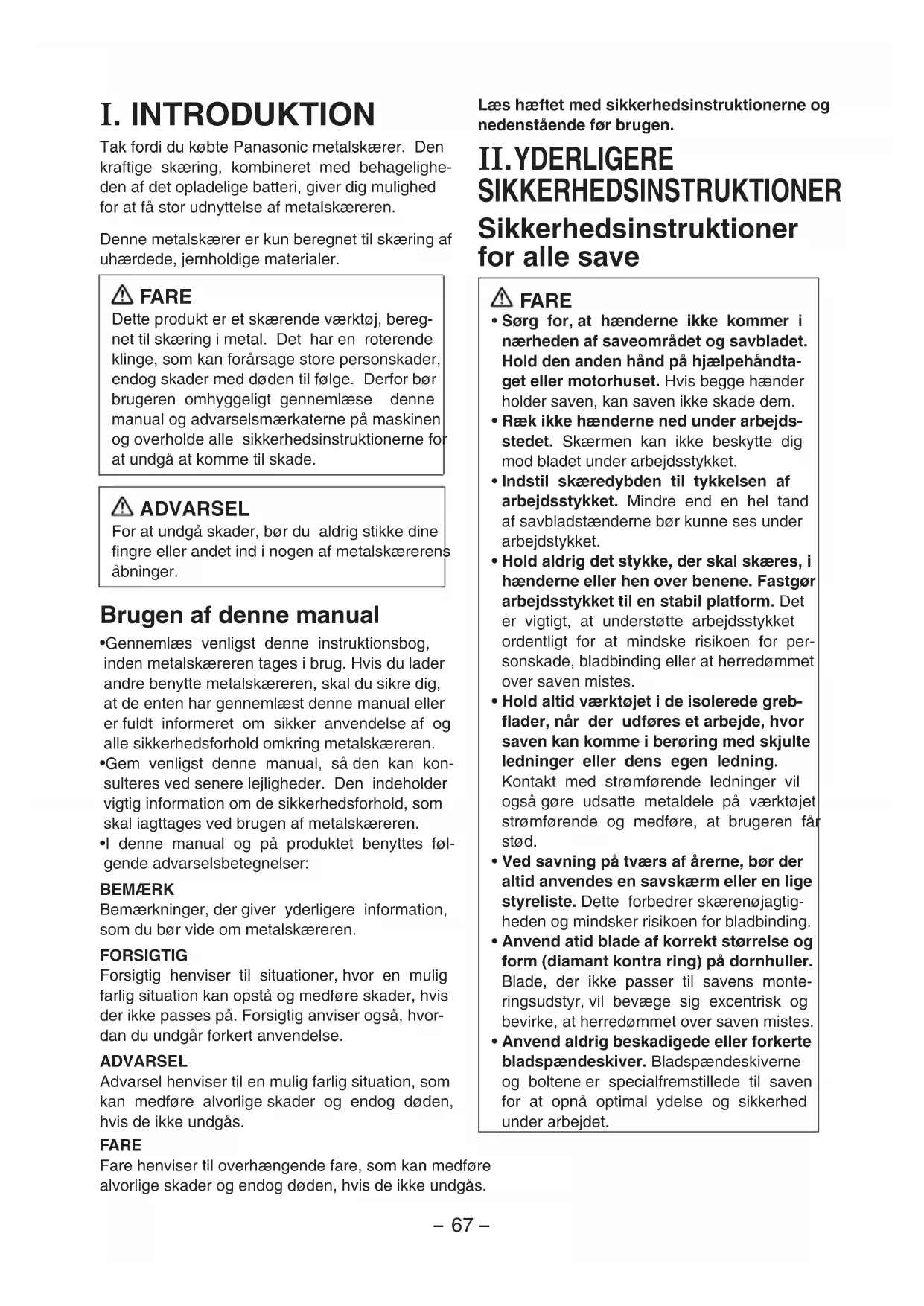

Tak fordi du købte Panasonic metalskærer. Den kraftige skæring, kombineret med bekvemmeligheden af det genopladelige batteri, giver dig mulighed for at få stor udnyttelse af metalskæreren.

Denne metalskærer er kun beregnet til skæring af uhærdede, jernholdige materialer.

FARE

Dette produkt er et skærende værktøj, beregnet til skæring i metal. Det har en roterende klinge, som kan forårsage store personskader, endog skader med døden til følge. Derfor bør brugeren omhyggeligt gennemlæse denne manual og advarselsmærkaterne på maskinen og overholde alle sikkerhedsinstruktionerne for at undgå at komme til skade.

ADVARSEL

For at undgå skader, bør du aldrig stikke dine fingre eller andet ind i nogen af metalskærerens åbninger.

Brugen af denne manual

Gennemlæs venligst denne instruktionsbog, inden metalskæreren tages i brug. Hvis du lader andre benytte metalskæreren, skal du sikre dig, at de enten har gennemlæst denne manual eller er fuldt informeret om sikker anvendelse af og alle sikkerhedsforhold omkring metalskæreren. Gem venligst dette manual, så den kan konsulteres ved senere lejligheder. Den indeholder vigtig information om de sikkerhedsforhold, som skal iagttages ved brugen af metalskæreren. - I denne manual og på produktet benyttes følgende advarselsbetegnelser:

BEMÆRK

Bemærkninger, der giver yderligere information, som du bør vide om metalskæreren.

FORSIGTIG

Forsigtig henviser til situationer, hvor en mulig farlig situation kan opstå og medføre skader, hvis der ikke passes på. Forsigtig anviser også, hvordan du undgår forkert anvendelse.

ADVARSEL

Advarslen henviser til en mulig farlig situation, som kan medføre alvorlige skader og endog døden, hvis den ikke undgås.

Læs hæftet med sikkerhedsinstruktionerne og nedenstående før brug.

II. YDERLIGERE SIKKERHEDSINSTRUKTIONER Sikkerhedsinstruktioner for alle save

FARE

• Sørg for, at hænderne ikke kommer i nærheden af saveområdet og savbladet. Hold den anden hånd på hjælpehåndtaget eller motorhuset. Hvis begge hænder holder saven, kan saven ikke skade dem.
• Ræk ikke hænderne ned under arbejdsstedet. Skærmen kan ikke beskytte dig mod bladet under arbejdsstykket.
• Indstil skæredybden til tykkelsen af arbejdsstykket. Mindre end en hel tand af savbladstænderne bør kunne ses under arbejdsstykket.
• Hold aldrig det stykke, der skal skæres, i hænderne eller hen over benene. Fastgør arbejdsstykket til en stabil platform. Det er vigtigt at understøtte arbejdsstykket ordentligt for at mindske risikoen for personskade, bladbinding eller at herredømmet over saven mistes.
• Hold altid værktøjet i de isolerede gribeflader, når der udføres et arbejde, hvor saven kan komme i berøring med skjulte ledninger eller dens egen ledning.

Kontakt med strømførende ledninger vil også gøre udsatte metaldele på værktøjet strømførende og medføre, at brugeren får stød.

• Ved savning på tværs af årerne bør der altid anvendes en savskærm eller en lige styreliste. Dette forbedrer skærenøjagtigheden og mindsker risikoen for bladbinding.
• Anvend altid blade af korrekt størrelse og form (diamant kontra ring) på dornhuller.

Blade, der ikke passer til savens monteringsudstyr, vil bevæge sig excentrisk og bevirke, at herredømmet over saven mistes.

• Anvend aldrig beskadigede eller forkerte bladspændeskiver. Bladspændeskiverne og boltene er specialfremstillede til saven for at opnå optimal ydelse og sikkerhed under arbejdet.

FARE

Fare henviser til overhængende fare, som kan medføre alvorlige skader og endog døden, hvis de ikke undgås.

Yderligere sikkerhedsinstruktioner for alle save

Årsager til tilbageslag og hvordan brugeren kan forhindre dem:

• Tilbageslag er en pludselig reaktion af et savblad, der er klemt, bundet eller ikke rettet op, hvorved en ukontrolleret sav hæver sig fra arbejdsstykket mod brugeren.
• Når savbladet er klemt eller bundet stramt af savsnittet, standser bladet og motoreaktionen fører hurtigt saven tilbage mod brugeren.
• Hvis savbladet vrides eller drejes under skæringen, kan tænderne på savbladets bagkant tage fat i træets øverste overflade og forårsage, at savbladet hopper op af savsnittet og springer tilbage mod brugeren.

Tilbageslag er resultatet af forkert anvendelse af værktøjet og/eller ukorrekte betjeningsmåder eller -forhold og kan undgås ved at man træffer passende forholdsregler, som angivet herunder.

1) Tag et fast greb i saven med begge hænder og hold armene sådan, at du kan modstå et tilbageslag. Stå på en af siderne af savbladet, men ikke på linje med savbladet.

Tilbageslag kan bevirke, at saven springer tilbage mod brugeren, men tilbageslag kan kontrolleres af brugeren, hvis der tages passende forholdsregler.

2) Hvis savbladet binder, eller hvis skæringen afbrydes af en eller anden årsag, skal afbryderen slippes og saven holdes ubevægelig i materialet, indtil savbladet standser helt. Forsøg aldrig at fjerne saven fra arbejdsstykket eller trække saven tilbage, mens savbladet er i bevægelse, da dette kan resultere i tilbageslag.

3) Ved fornyet start af en sav i arbejdsstykket, skal savbladet anbringes midt i savsnittet, og det skal kontrolleres, at savtænderne ikke er trængt ind i materialet.

Hvis savbladet binder, kan det springe op eller slå tilbage, når saven startes igen.

4) Understøt store plader for at mindske risikoen for, at savbladet kommer i klemme og slår tilbage.

Store plader er tilbøjelige til at synke sammen under deres egen vægt. Det er derfor nødvendigt at anbringe støtter under pladen på begge sider af skæringslinjen og pladekanten.

5) Anvend ikke sløve eller beskadigede savblade.

Uskærpede eller forkert anbragte savblade giver et smalt savsnit, hvilket resulterer i en for stor friktion, bladbinding og tilbageslag.

Hvis savbladsindstillingen ændrer sig under skæringen, kan der opstå bladbinding og tilbageslag.

7) Udvis ekstra forsigtighed ved skæring af et "lommesnit" i eksisterende vægge eller andre skjulte områder.

Et savblad, der stikker frem, kan komme til at skære i objekter, hvilket kan resultere i tilbageslag.

Sikkerhedsinstruktioner for denne sav

1) Kontroller, at den nederste skærm er lukket korrekt før hver anvendelse. Saven må ikke betjenes, hvis den nederste skærm ikke bevæger sig frit og lukker omgående. Den nederste skærm må aldrig klemmes eller bindes fast i åben position. Hvis saven ved et uheld tabes, kan den nederste skærm blive bøjet. Løft den nederste skærm med løftearmen og bekræft, at den bevæger sig frit og ikke berører savbladet eller andre dele i alle vinkler og savdybder. 2) Kontroller den nederste skærmfjeders funktion. Hvis skærmen og fjederen ikke fungerer korrekt, skal de serviceres før brug. Den nederste skærm kan fungere trægt på grund af beskadigede dele, gummiagtige aflejringer eller ansamlinger af snavs. 3) Den nederste skærm bør kun trækkes tilbage manuelt ved særlige savninger som "lommesnit" og "kombinerede snit". Løft den nederste skærm med løftearmen. Så snart savbladet trænger ind i materialet, skal den nederste skærm udløses. Ved alle andre savemåder skal den nederste skærm fungere automatisk. 4) Kontroller altid, at den nederste skærm dækker savbladet, før saven anbringes på bænk eller gulv. Et ubeskyttet, fritkørende blad vil bevirke, at saven ryger tilbage og skærer i alt, hvad der ligger i vejen. Vær opmærksom på den tid, det tager for savbladet at standse, efter at afbryderen er aktiveret. 5) Anvend aldrig slibeskiver. 6) Brug støvmaske, hvis arbejdet frembringer støv. 7) Anvend kun savblade, som anbefales af fabrikanten. 8) Brug høreværn, hvis saven skal anvendes i

et længere tidsrum.

9) Risikoen for tilbageslag øges, efterhånden som batteripakningen aflades. 10) Husk at undersøge materialet. Skær ikke i andet slags materiale. 11) Vær påpasselig med ikke at tabe metalskæreren. 12) Sving aldrig metalskæreren. 13) Tildæk aldrig ventilationsåbningerne, og hold dem fri for støv og andet materiale. 14) Spænd aldrig metalskæreren fast i en skruestik. Anvend aldrig metalskæreren på hovedet i en skruestik. Dette er ekstremt farligt og kan føre til alvorlig tilskadekomst. 15) Anvend aldrig strikkede handsker. 16) Kontroller, at der ikke befinder sig nogen personer nedenunder, når du anvender metalskæreren på et højt sted. 17) Rør ikke ved savbladet umiddelbart efter brugen. Det kan være varmt og kan give brandsår. 18) Rør ikke ved materialet, efter at det er afskåret. Afskåret materiale kan være meget varmt. 19) Anvend ikke skæreolie. Anvendelse af skæreolie kan være årsag til brand. 20) Sav ikke i arbejdsemner, som er dækket af eller plettet af gas, olie, opløsningsmidler, fortynder og lignende.

Udsættelse for disse materialer kan beskadige den gennemsigtige skærm.

21) Fjern ikke den gennemsigtige skærm eller de nederste skærme. Hvis de er overlastet eller mangler, skal du sende værktøjet tilbage til et autoriseret service-center for at få det repareret. 22) Start ikke savbladet, mens det er i kontakt med arbejdsstykket. Vent indtil savbladet er kommet op på fuld hastighed, inden du begynder at skære.

Symbol

Symbol	Betydning
V	Volt
	Jævnstrøm
n0	Ingen belastningshestighed
... / min	Omdrejninger eller frem- og tilbagegående bevægelse pr. minut
A	Ampere

III. OPSÆTNING

Opladning af batteripakningen EY9251

Genoplad batteriet, når skærhastigheden bliver for langsom til effektiv skæring.

Hvis du har to batterisæt, kan du bruge det ene sæt til fortsættelse af arbejdet, mens det andet bliver opladet.

BEMÆRK:

Oplad et nyt batteri, eller et batteri der ikke har været anvendt i længere tid, i ca. 24 timer, så batteriet oplades helt.

Batterioplader (EY0110)

1. Stik opladerens stik ind i en stikkontakt fra lysnettet.

BEMÆRK:

Der kan opstå gnister, når stikket sættes i stikkontakten, men dette er ikke noget sikkerhedsproblem.

1. Sæt batteriet helt ind i opladeren.

1. Under opladningen vil opladelampen lyse. Når opladningen er afsluttet, vil en indre elektronisk omskifter automatisk udløses for at forhindre overopladning.
2. Opladningen starter ikke, hvis batteriet er varmt (for eksempel umiddelbart efter eks

tra svær betjening.)

Den orange standby-lampe vil lyse, indtil batteriet køler ned. Opladningen begynder straks derefter.

1. Når opladningen er afsluttet, vil opladelampen begynde at blinke hurtigt i grønt.
2. Opladelampen begynder at lyse, hvis batteripakningen er for kold, eller batteripakningen ikke har været anvendt i længere tid. I dette tilfælde vil det vare længere at udføre en fuld opladning end en standardopladning.
3. Hvis et fuldt opladet batteri sættes ind i opladeren igen, vil opladelampen begynde at lyse. Efter nogle minutter vil ladelampen blinke hurtigt for at indikere, at opladningen er afsluttet.
4. Hvis ladelampen ikke tænder straks, efter at opladeren er tilsluttet en stikkontakt, eller hvis lampen ikke slukker efter en standardopladning, så ret henvendelse til en autoriseret forhandler.

BEMÆRK:

• Når man vil oplade et koldt batteri (under 5°C (41°F)) i et varmt rum, så anbring batteriet i rummet mindst en time, så dets temperatur kan komme på niveau med rummets, inden det oplades. I modsat fald er det ikke sikkert, at batteripakningen vil blive helt opladet.
• Lad opladeren køle ned ved genopladning af flere end to batterier efter hinanden.
• Sæt ikke fingre ind i kontaktåbningen, mens ladeaggregatet holdes i hænderne eller flyttes.

FORSIGTIG:

Forebyggelse af beskadigelse og risiko for brand:

• Anvend ikke strøm fra en generator på en motor.
• Tildæk ikke ventilationshullerne på ladeaggregatet og på batteripakken.
• Tag opladerens stik ud af strømkilden, når den ikke er i brug.

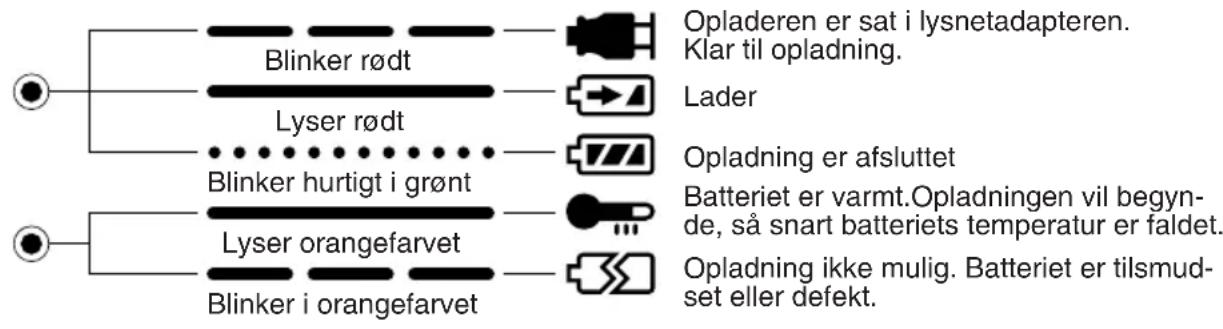

Lampeindikeringer

Isætning af batteripakningen

FORSIGTIG:

Inden isætningen af batteriet, skal man kontrollere, at afbryderen på metalskæreren virker korrekt og returneres til positionen "OFF", når den slippes.

1. Ved isætning af batteriet: (Se Fig. 2)

Sæt batteriet på plads bagerst på metalskæreren. Batteriet bør gå på plads. Hvis batteriet ikke sidder fast, betyder det, at det ikke er sat i på korrekt vis.

2. Ved afmontering af batteriet:

Tryk på de to tapper på siderne af batteriet. Tag batteriet ud af metalskæreren.

IV. BETJENING

Inden brug af metalskæreren

Dette værktøj er beregnet til skæring i uhærdet, jernholdigt metal og ikke-jernholdigt metal. Se afsnittet "Tilbehør" angående en liste over savblade til anvendelse med dette værktøj. Nedenstående forholdsregler bør træffes, så risikoen for tilskadekomst reduceres;

• Skær ikke i stakke. Skær et arbejdsstykke ad gangen. -Skær ikke i hærdet stål.
• Skær materialer med den bredeste kant af skærepladen over den fastspændte side af materialet. Rør ikke ved savbladet, arbejdsemnet eller spånerne med de bare hænder umiddelbart efter skæringen. De kan være varme og give forbrændinger.

Hver gang du benytter metalskæreren, skal du kontrollere, at den fungerer korrekt.

1. Er klingen monteret med den rigtige skæreretning? Pilen på klingen skal pege i samme retning, som pilen på den øverste klingebeskytter.
2. Er klingen monteret korrekt? Kontroller, at den sekskantede bolt er ordentligt sikret. (Se Fig. 12.) 3. Ser klingen ud, som den skal? Udskift klingen omgående, hvis der er revner i den, eller nogle af tænderne er knækket af. 4. Virker den nederste klingebeskytter korrekt?

ADVARSEL

For at undgå skader bør man ikke benytte metalskæreren, hvis den nederste klingebeskytter ikke lukker hurtigt om klingen.

5. Er den gennemsigtige skærm korrekt monteret? 6. Er batteriet opladet og indsat ordentligt i

metalskæreren?

1. Er dybdeindstillingsarmen til skæring ordentligt strammet? 8. Er arbejdsstykket ordentligt fastspændt på en savbuk eller en bænk?

Brug af metalskæreren

FORSIGTIG:

For at reducere risikoen for at komme til skade, bedes du læse sikkerhedsinformationerne på forsiden af denne manual, inden du begynder at anvende metalskæreren.

ADVARSEL

For at reducere risikoen for at komme til skade, skal du altid bruge beskyttelsesbriller med sideskærme.

Hold metalskæreren med begge hænder. (Se Fig. 4.) Forsøg ikke at fjerne det afskårne materiale, mens savbladet er i bevægelse.

1. Ret midten af skærepladen ind med din skærelinje. (Se Fig. 3.)

Indretning efter skærelinjen

• Anvend hakket som en rettesnor til at etablere skærepositionen. Sæt hakket på linje med skærelinjen. Eftersom skærepositionen kan variere, afhængigt af savbladet, skal der udføres en prøveskæring.
• Tryk afbryderlåsen ned og tryk derefter på afbryderen for at starte motoren. Frigør derefter afbryderlåsen.

FORSIGTIG:

• Kontroller at afbryderlåsen virker. Hvis strømkontakten kan aktiveres, uden at trykke ned på afbryderlåsen, da stands straks arbejdet. Bring maskinen til et autoriseret servicecenter.
• Hold altid i håndtaget med den ene hånd og i det forreste greb med den anden. (Se Fig. 4.) Fasthold et godt greb, og tryk kontakten helt i bund.
• Klingen må ikke røre materialet før motoren startes. Vent til klingen opnår fuld hastighed, før du begynder at skære.
• Dette værktøj er ikke indrettet sådan, at det kan låse afbryderen i positionen "ON", og man må ikke forsøge at låse den i position "ON".

3. Start skæringen, når savbladet er kommet op på fulde omdrejninger. 4. Under skæringen skal skærelinjen holdes lige. Før metalskæreren fremefter med en stabil hastighed, idet du holder øje med spidsen af savbladet gennem den gennemsigtige skærm.

ADVARSEL

• Undgå farlige tilbageslag. Hold metalskære-rens skæreplade fladt på overfladen af det materiale, der skal skæres.
• Brug aldrig vold ved skæringen. Benyt kun et let og kontinuerligt tryk.

5. Hvis motoren begynder at blive for varm, stop skæringen. Lad maskinen køle ned inden arbejdet genoptages. 6. Det er altid en sikker foranstaltning at fjerne batterisættet efter brug, og inden opbevaring af metalskæreren.

Indstilling af skæredybden

Fjern batteripakningen. Løsn dybdeindstillingsarmen ved at trykke på den, og indstil derefter skæredybden.

Stram dybdeindstillingsarmen godt til ved at løfte den opad mod motorhuset ved den ønskede skæredybde. (Se Fig. 5.)

Savskærm (EY3500B7727)

(Tilgængelig som tilbehør, ikke inkluderet) En savskærm er praktisk til kløvebeskæring, og til gentagne beskæringer af ensartede bredder.

Fjern batteripakningen. Sæt savskærmen ind og indstil skærebredden. (Se Fig. 6.) Stram skruen godt til for at fastgøre savskærmen.

Korrekt brug (Yderligere detaljer)

ADVARSEL

Forhindring af risiko for alvorlig tilskadekomst:

Det er vigtigt at anvende den rigtige anordning til at fastholde det materiale, der skæres i, og at holde metalskæreren fast med begge hænder, således at man ikke mister herredømmet over den, hvilket kan medføre personskade. Fig. 7 viser den rigtige skæreposition. - Hold altid hænderne borte fra skæreområdet. Bekræft, at eventuelle tilskuere ikke befinder sig i nærheden af arbejdsområdet og under arbejdsstykket. - Forsøg ikke at holde materialet med hånden under skæringen.

Skæring af store plader:

Understøt altid store plader. Sørg for at indstille dybden af snittet således, at du kun skærer gennem arbejdsemnet og ikke gennem understøttelsen. (Se Fig. 8.)

Store plader er tilbøjelige til at synke sammen eller bøje under deres egen vægt, hvis de ikke er korrekt understøttet. Hvis du forsøger at skære uden at arbejdsstykket er vendt og ordentligt understøttet, vil savbladet kile, hvilket kan medføre tilbageslag. (Se Fig. 9.)

Understøt ikke materialet i retningen bort fra snittet.

Skæring i tynde eller korrugerede materialer:

Skær tynde og korrugerede materialer mindst 2,5 cm (1 tomme) fra kanten af arbejdsstykket for at undgå at komme til skade eller beskadige værktøjet på grund af tynde strimler metal, som trækkes ind i den øverste afskærmning.

• Benyt kun skarpe klinger. Rene og skarpe klinger minimerer risikoen for fastkiling og tilbageslag.

ADVARSEL

Forebyggelse af risiko for alvorlig tilskadekomst:

• Hvis der foretages et ufuldstændigt snit, eller skæringen afbrydes, eller savbladet sætter sig fast, eller metalskæreren stopper, skal man omgående slippe afbryderkontakten og holde maskinen ubevægelig i materialet, indtil savbladet standser helt.
• For at undgå tilbageslag må man aldrig forsøge at fjerne maskinen fra arbejdsstykket eller trække maskinen baglæns, medens klingen er i bevægelse. Kontroller at klingen er standset helt, inden den fjernes fra skærestedet.
• Ved genoptagelse af skæringen skal man starte metalskæreren og lade klingen komme op på fulde omdrejninger, og føre den langsomt ind i snittet og genoptage skæringen.
• Anbring det brede stykke af skærepladen på den del af arbejdsstykket, der er solidt understøttet (se Fig. 10), aldrig på det stykke, der falder af, når afskæringen er færdig (se Fig. 11). Hold fast i maskinen for ikke at miste kontrollen over den. Skødesløs betjening kan medføre alvorlige personskader. 2. Kontroller at klingen standser.

Selv om metalskæreren har en bremse, skal man sikre sig, at savbladet er standset helt, og at den nederste skærm er lukket.

3. Benyt den ikke, hvis der er noget, der ikke ser ud som det skal. Tag batteriet helt ud.

Hvis metalskæreren bliver meget varm, eller ikke virker som den skal, skal man tage batteriet ud og undlade at benytte den. Få maskinen kontrolleret hos et autoriseret servicecenter.

ADVARSEL

For at forhindre risiko for alvorlig tilskadekomst, må man aldrig selv forsøge at reparere metalskæreren. Forsøg aldrig at skille metalskæreren ad eller foretage nogen ændringer af den. Der er ingen dele indeni den, som kan repareres af brugeren.

4. UNDGÅ AT NOGEN DELE AF KROPPEN KOMMER I BERØRING MED MASKINEN.

Ved afslutning af skæringen, må man ikke lade skæreren komme i nærheden af dine ben eller siden af kroppen.

Da den nederste klingebeskytter trækker sig selv tilbage, kan den fange din beklædning og blive fanget af klingen. Hold din beklædning borte fra metalskæreren. Vær opmærksom på, at der kan være nogle synlige områder af

klingen både på den øverste og den nederste klingebeskytter.

ADVARSEL

Da skæring i metal frembringer gnister:

• Skal der altid benyttes sikkerhedsbriller.
• Anvend ikke metalskæreren i nærheden af brændbare emner eller i omgivelser, hvor der benyttes brandbare væsker og andet, der kan medføre brand og brandskader.

5. Slå aldrig aksellåsen til, mens savbladet kører, og forsøg ikke at standse værktøjet. Tænd aldrig for værktøjet, når aksellåsen er slået til. Dette kan medføre alvorlige skader på metalskæreren.

V. VEDLIGEHOLDELSE

ADVARSEL

For at undgå alvorlige personskader, skal man altid tage batteriet ud af maskinen inden vedligeholdelsesprocedurer påbegyndes.

FORSIGTIG:

For at sikre produktets SIKKERHED og STABILITET bør servicering altid udføres af et autoriseret servicecenter. Insister altid på, at der benyttes originale Panasonic-dele ved udskiftning.

Afmontering af klingen

FORSIGTIG:

Klingen kan være varm efter skæring. Lad klingen køle af, inden den fjernes.

Følg disse trin:

1. Tag batteriet ud af maskinen. 2. Hold aksellåseknappen nede. Dette forhindrer savbladet i at rotere. 3. Brug den medfølgende fastnøgle til at løsne den sekskantede bolt.

BEMÆRK:

Opbevar fastnøglen i holderen på maskinen, når den ikke er i brug.

4. Afmonter den sekskantede bolt og de udvendige skiver. 5. Benyt håndtaget på den nederste klingebeskytter til at åbne den nederste klingebeskytter med. 6. Tag forsigtigt klingen ud. 7. Rengør metallet om nødvendigt.

FORSIGTIG:

Vær forsigtig med ikke at skære dig på klingen.

• Ved bortkastning af klingen skal man sørge for

at den er ordentlig indpakket i kraftigt pap eller papir. Dette forhindrer, at andre kan skære sig på den bortkastede klinge.

Montering af klingen

Følg disse trin:

1. Tag batteriet ud af maskinen. 2. Fjern alle skærespaner fra området omkring klingen. 3. Benyt håndtaget på den nederste klingebeskytter til at åbne den nederste klingebeskytter med. 4. Montér klingen, som vist ovenfor. (Se Fig. 12.) Kontroller at pilens retning på klingen er den samme, som pilen på den øverste klingebeskytter. 5. Sæt den udvendige skive på plads. 6. Skru bolten i gen. 7. Hold aktiveringsknappen nede. Dette forhindrer savbladet i at rotere. 8. Spænd den sekskantede bolt ordentligt med den medfølgende fastnøgle.

BEMÆRK:

Opbevar fastnøglen i holderen på maskinen, når den ikke er i brug.

ADVARSEL

Hvis disse instruktioner ikke overholdes, kan resultatet blive alvorlig tilskadekomst.

Korrekt brug af batteripakken

Ni-MH batteripakning (EY9251)

• Lad Ni-MH batteriet være helt opladt før opbevaring for at give det en længere levetid.
• Det omgivende temperaturområde er mellem 0°C (32°F) og 40°C (104°F) .

Hvis batteripakken anvendes, når batteritemperaturen er under 0°C (32°F) , kan der opstå problemer i værktøjets funktion. I sådanne tilfælde oplades batteriet indtil opladningen er klar til batteriets korrekte funktion. - Når batteriet ikke anvendes, skal det holdes på god afstand af andre metalgenstande som for eksempel papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, som kan forårsage en tilslutning fra en terminal til en anden.

Kortslutning af batteriterminalerne kan frembringe gnister, forbrændinger eller ildebrand.

Når der arbejdes med Ni-MH batteripakken, sørg for at der er godt ventileret.

Batteriets levetid

De udskiftelige batterier har en begrænset levetid. Hvis betjeningstiden bliver meget kort efter opladningen, skal batteriet udskiftes med et nyt.

BEMÆRK:

• Anvendelse under meget varme eller kolde forhold vil reducere betjeningskapaciteten pr. opladning.
• Selvom metalskæreren ikke bruges, skal batterisættet oplades en gang hver 6. måned.

Genbrug af batterier

OBS:

For at beskytte miljøet og genbruge materialer, skal du altid huske at bortskaffe udtjente batterier på forskriftsmæssig vis, dvs. indlevere dem til et sted, der er godkendt af myndighederne, hvis et sådant forefindes i dit land.

Rengøring af metalskæreren

Hold din metalskærer ren for at få en bedre ydelse og for at holde den i sikker stand og klar til brug.

Følg disse trin:

1. Tag batteriet ud af maskinen. 2. Tør metalskæreren af med en tør, blød klud. Brug ikke en våd klud eller rengøringsvæsker. Dette kan beskadige metalskærerens finish. 3. Husk at tørre al olie og fedt af maskinen, som kan gøre den glat og svær at håndtere. 4. Tag klingen af og børst alt støv bort.

FORSIGTIG:

For at undgå at beskadige udstyret, må man aldrig dyppe værktøjet i væske.

Gennemsigtig skærm

ADVARSEL

Hvis skærmen er revnet eller gået i stykker, skal du bringe metalskæreren til et autoriseret servicecenter for at få den skiftet ud. Undlad at anvende metalskæreren. Dette kan resultere i alvorlig tilskadekomst. Benyt aldrig metalskæreren med en beskadiget skærm eller uden skærmen. Flyvende spåner kan resultere i alvorlig tilskadekomst.

VI. TILBEHØR

ADVARSEL

• Anvendelse af tilbehør, der ikke er nævnt i denne manual, kan resultere i brand, elektrisk stød eller personskader. Brug kun anbefalet tilbehør. Anvendelse af klinger på materiale, som er tykkere eller tyndere end anbefalet for diverse klinger, vil resultere i en grov beskæring og kan forøge risikoen for tilbageslag eller andre skader.

Klinger til metalmateriale

• EY9PM17A

Til beskæring af uhærdet jernmateriale

Materialetykkelse

0,3 mm - 6,0 mm (1/64" - 15/64")

Klinger til beskæring af tyndt metalmateriale (Ekstraudstyr)

• EY9PM17B

Til skæring af uhærdet, jernholdigt materiale

Materialetykkelse

0,3 mm - 2,0 mm (1/64" - 5/64")

Savskærm (Ekstraudstyr)

EY3500B7727

Til spalteskæring og gentagne skæringer med den samme bredde.

Batteripakning

·EY9251

Batteriplader

• EY0110

VII. SPECIFIKATIONER

Metalskærer (EY3552)

Motorspænding 18 volts DC
Klingens hastighed 2900 /min	(RPM)
Klingestørrelse
Udvendig diameter	165 mm (6-1/2")
Reces størrelse	20 mm (25/32")
Største skæredybde	3 - 56 mm (1/8" - 2-13/64") Ø165 mm blad)
Dimensioner (L × B × H)	345 × 198 × 264 mm(13-37/64" × 7-51/64" × 10-25/64")
Vægt (med batteripakning)	4 kg (8,82 lbs)

Batteripakning (EY9251)

Opbevaring af batteri Ni-MH batteri

Spending 18 volts DC (1,2 V x 15 celler)

Batterilader (EY0110)

Model EY0110
Elektriske Specifikationer Se mærkepladen på undersiden af opladeapparatet.
Vægt 0,78 kg (1,72 lbs)
Opladningstid 65 min. (EY9251)

BEMÆRK:

• Undlad at oplade Ni-Cd-batteripakker af "Y"-typen.
• Angående batteripakninger, som kan anvendes med denne oplader, henviser vi til mærkaten på opladeren eller det sidste, nye generelle katalog.

I. INTRODUKTION

2. Sidder bladet ordentligt fast?

Bliver metalkutteren meget varm, eller hvis den ikke fungerer korrekt, skal du tage batteripakken ud og ikke bruge værktøjet. Lad den blive kontrolleret på et autoriseret servicecenter.

ADVARSEL

For at forhindre muligheden for alvorlig personskade eller brand, må du ikke forsøge at reparere metalskæreren på egen hånd. Tag ikke metalskæreren fra hinanden eller ændr på dens ydre. Der er ingen dele indeni metalskæreren, som du selv kan reparere.

4. LAD ALDRIG SKÆREREN KOMME I NÆRHEDEN AF DIN KROP.

Bladet vil være varmt, lige efter det har været i brug. Lad bladet blive afkølet, før du fjerner det.
