Merk	Panasonic
Model	EY3552
Producttype	Accu-cirkelzaag voor metaal
Hoofdgebruik	Snijden van onbehandeld ferrometaal en non-ferrometaal
Voeding	Oplaadbare Ni-MH 18 V accu (model EY9251)
Lader	Model EY0110, laadtijd 65 min voor EY9251
Toerental onbelast	2900 tpm
Zaagblad diameter	165 mm (6-1/2")
Maximale zaagdiepte	3 tot 56 mm (afhankelijk van 165 mm zaagblad)
Afmetingen (L x B x H)	345 x 198 x 264 mm
Gewicht (met accu)	4 kg
Zaagbladrem	Ja
Onderste zaagbladbeschermer	Beweegbaar, intrekbaar met hendel
Zaaggeleider	Optioneel accessoire (EY3500B7727)
Aanbevolen zaagblad voor ruw staal	EY9PM17A (dikte 0,3-6,0 mm)
Aanbevolen zaagblad voor fijn staal	EY9PM17B (dikte 0,3-2,0 mm)
Reiniging	Droge doek, niet onderdompelen
Onderhoud	Controleer en vervang zaagblad indien beschadigd, laat reparaties uitvoeren door een erkend centrum
Essentiële veiligheid	Draag een veiligheidsbril, stofmasker en gehoorbescherming; vermijd breinaalden; niet gebruiken in de buurt van brandbare materialen
Inbegrepen accessoires	Inbussleutel, accu (afhankelijk van versie), lader

Veelgestelde vragen - EY3552 PANASONIC

Welke soorten materialen kan deze zaag snijden?

Deze zaag is ontworpen voor het snijden van onbehandeld ferrometaal en non-ferrometaal. Gebruik het niet voor het snijden van gehard staal, hout of andere niet-metalen materialen.

Hoe vervang ik het zaagblad?

Verwijder eerst de accu. Houd de spindelvergrendelingsknop ingedrukt. Gebruik de meegeleverde inbussleutel om de zeskantbout los te draaien. Verwijder de bout en de buitenste ring, open de onderste zaagbladbeschermer met de hendel en verwijder dan het zaagblad. Monteer in omgekeerde volgorde en let op de draairichting (pijlen). Draai de bout stevig vast.

Hoe lang duurt het om de accu op te laden?

De standaard laadtijd is ongeveer 65 minuten voor de EY9251 accu met de EY0110 lader. Een nieuwe of lang niet gebruikte accu heeft mogelijk 24 uur nodig om volledig op te laden.

Wat zijn de belangrijke veiligheidsmaatregelen?

Draag altijd een veiligheidsbril, een stofmasker en gehoorbescherming. Draag geen breinaalden. Houd de zaag met twee handen vast, houd uw vingers uit de buurt van het snijgebied. Zorg ervoor dat de onderste zaagbladbeschermer goed werkt. Zaag nooit brandbare materialen.

Hoe stel ik de zaagdiepte in?

Verwijder de accu. Maak de diepte-instelhendel los door deze in te drukken, stel de gewenste diepte in (tussen 3 en 56 mm afhankelijk van het zaagblad) en draai de hendel weer vast door deze naar het motorhuis te tillen.

Wat te doen bij een vastgelopen zaagblad?

Laat onmiddellijk de aan/uit-schakelaar los en houd de zaag stil in het werkstuk totdat het zaagblad volledig stopt. Probeer het zaagblad niet met kracht te verwijderen. Verwijder na het stoppen de accu en onderzoek de oorzaak van het vastlopen voordat u opnieuw start.

Welke accessoires zijn beschikbaar voor deze zaag?

De accessoires omvatten extra zaagbladen: EY9PM17A voor ruw staal (dikte 0,3-6 mm) en EY9PM17B voor fijn staal (0,3-2 mm). Een zaaggeleider (EY3500B7727) is ook optioneel verkrijgbaar voor herhaalde zaagsneden van gelijke breedte.

Hoe onderhoud ik de zaag?

Reinig de buitenkant met een droge, zachte doek. Dompel de zaag nooit onder in vloeistof. Verwijder regelmatig het zaagblad en reinig metaaldeeltjes met een borstel. Controleer de toestand van de doorzichtige zaagbladbeschermer en de onderste zaagbladbeschermer. Laat reparaties uitvoeren door een erkend centrum.

Kan de accu worden gerecycled?

Ja, om het milieu te beschermen, reclycleer de gebruikte accu bij een officieel inzamelpunt. Gooi de accu niet bij het huishoudelijk afval.

Waar vind ik de volledige gebruiksaanwijzing?

De volledige handleiding (124 pagina's) is gratis te downloaden als PDF op de website notice-facile.com voor het model Panasonic EY3552. Deze is ook online in meerdere talen te raadplegen.

GEBRUIKSAANWIJZING EY3552 PANASONIC

Gebruiksaanwijzing Bedienungsanleitung Instructions d'utilisation Istruzioni per l'uso Gebruiksaanwijzing Manual de instrucciones Brugsvejledning Driftsforeskrifter Bruksanvisning Käyttöohjeet Инструкция по эксплуатации Инструкция по эксплуатации

Panasonic®

Draadloze metaalsnijder

Lees deze gebruiksaanwijzing aandachtig door voor u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele naslag. Antes de usable este aparato por prima vez, lea todas las instrucciones de este manual y guarde el manual para poderlo consultar en el futuro. Gennemlæs betjeningsvejledningen før brug og gem den til fremtidig brug.

Läs igenom hela bruksanvisningen innan produkten tas i bruk. Spara bruksanvisningen för senare användning. Før enheten tas i bruk, vennligst les alle anvisningene og oppbevar bruksanvisningen for senere bruk. Lue ohjeet huolella ennen laitteen käyttöönottoa ja säilytä tämä käyttöohje tallessa tulevaa käyttöä varten.

Перед использованием данного устройства, пожалуйста, полностью прочитайте данную инструкцию и сохраните данное руководство для дальнейшего использования. Перед использованием данного пристрою, будь ласка, повністю прочитайте дану інструкцію та збережіть даний посібник для використання в майбутньому.

Index/Index/Index/Indice/Index/Indice/Indeks/Index/Indeks/Hakemisto/ Индекс/Индекс

Engels: Pagina 8

Duits: Pagina 19

Frans: Pagina 28

Italiaans: Pagina 38

Nederlands: Bladzijde 48

Spaans: Pagina 58

Deens: Pagina 67

Zweeds: Pagina 76

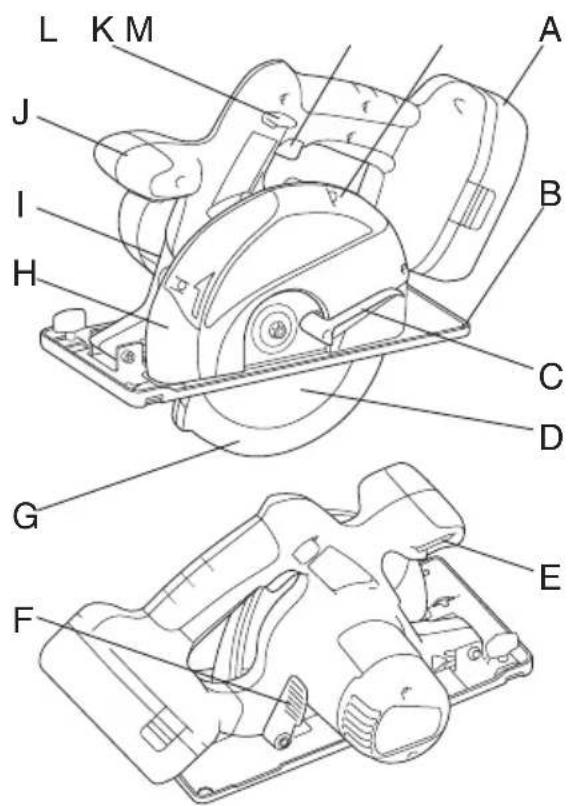

Fig. 1

Geleidestreep voor voorzijde van snijmes

Linea guia del frente de la cucilla

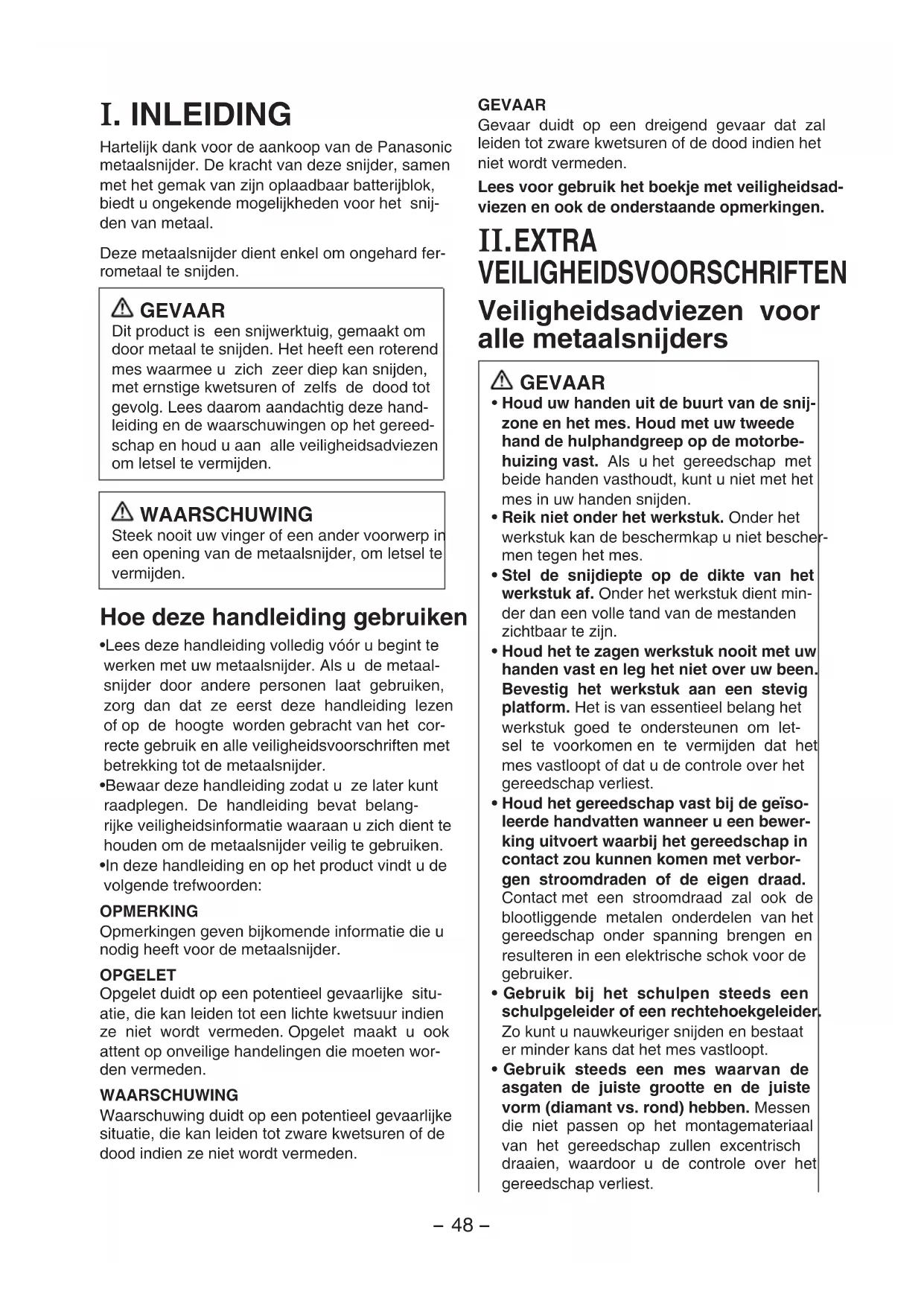

Hartelijk dank voor de aankoop van de Panasonic metaalsnijder. De kracht van deze snijder, samen met het gemak van zijn oplaadbare batterijblok, biedt u ongekende mogelijkheden voor het snijden van metaal.

Deze metaalsnijder dient enkel om ongehard ferrometaal te snijden.

GEVAAR

Dit product is een snijwerktuig, gemaakt om door metaal te snijden. Het heeft een roterend mes waarmee u zich zeer diep kunt snijden, met ernstige kwetsuren of zelfs de dood tot gevolg. Lees daarom aandachtig deze handleiding en de waarschuwingen op het gereedschap en houd u aan alle veiligheidsadviezen om letsel te vermijden.

WAARSCHUWING

Steek nooit uw vinger of een ander voorwerp in een opening van de metaalsnijder, om letsel te vermijden.

Hoe deze handleiding gebruiken

Lees deze handleiding volledig voor u begint te werken met uw metaalsnijder. Als u de metaalsnijder door andere personen laat gebruiken, zorg dan dat ze eerst deze handleiding lezen of op de hoogte worden gebracht van het correcte gebruik en alle veiligheidsvoorschriften met betrekking tot de metaalsnijder. Bewaar deze handleiding zodat u ze later kunt raadplegen. De handleiding bevat belangrijke veiligheidsinformatie waaraan u zich dient te houden om de metaalsnijder veilig te gebruiken. In deze handleiding en op het product vindt u de volgende trefwoorden:

OPMERKING

Opmerkingen geven bijkomende informatie die u nodig heeft voor de metaalsnijder.

OPGELET

Opgelet duidt op een potentieel gevaarlijke situatie, die kan leiden tot een lichte kwetsuur indien ze niet worden vermeden. Opgelet maakt u ook attent op onveilige handelingen die vermeden moeten worden.

WAARSCHUWING

Waarschuwing duidt op een potentieel gevaarlijke situatie, die kan leiden tot zware kwetsuren of de dood indien ze niet worden vermeden.

GEVAAR

Gevaar duidt op een dreigend gevaar dat zal leiden tot zware kwetsuren of de dood indien het niet wordt vermeden.

Lees voor gebruik het boekje met veiligheidsadviezen en ook de onderstaande opmerkingen.

II. EXTRA

VEILIGHEIDSVOORSCHRIFTEN

Veiligheidsadviezen voor alle metaalsnijders

GEVAAR

• Houd uw handen uit de buurt van de snijzone en het mes. Houd met uw tweede hand de hulphandgreep op de motorbehuizing vast. Als u het gereedschap met beide handen vasthoudt, kunt u niet met het mes in uw handen snijden.
• Reik niet onder het werkstuk. Onder het werkstuk kan de beschermkap u beschermen tegen het mes.
• Stel de snijdiepte af op de dikte van het werkstuk. Onder het werkstuk dient minder dan een volle tand van de zaagtanden zichtbaar te zijn.
• Houd het te zagen werkstuk nooit met uw handen vast en leg het niet over uw been. Bevestig het werkstuk aan een stevig platform. Het is van essentieel belang het werkstuk goed te ondersteunen om letsel te voorkomen en te vermijden dat het mes vastloopt of dat u de controle over het gereedschap verliest.
• Houd het gereedschap vast bij de geïsoleerde handvatten wanneer u een bewerking uitvoert waarbij het gereedschap in contact zou kunnen komen met verborgen stroomdraden of de eigen draad. Contact met een stroomdraad zal ook de blootliggende metalen onderdelen van het gereedschap onder spanning brengen en resulteren in een elektrische schok voor de gebruiker.
• Gebruik bij het schulpen steeds een schulpgeleider of een rechtehoekgeleider. Zo kunt u nauwkeuriger snijden en bestaat er minder kans dat het mes vastloopt.
• Gebruik steeds een mes waarvan de asgaten de juiste grootte en de juiste vorm (diamant vs. rond) hebben. Messen die niet passen op het montagemateriaal van het gereedschap zullen excentrisch draaien, waardoor u de controle over het gereedschap verliest.
• Gebruik nooit beschadigde of ongeschikte pasringen of bouten voor de messen. De pasringen en de bout van het mes zijn speciaal ontworpen voor uw gereedschap, met het oog op een optimale prestatie en een veilig gebruik.

Verdere veiligheidsadviezen voor alle metaalsnijders

Oorzaak en maatregelen ter voorkoming van terugslag:

• Een terugslag is een plotselinge reactie op een geklemd, vastgelopen of slecht uitgelijnd mes, waardoor het gereedschap niet langer onder controle is en "opspringt" uit het werkstuk naar de gebruiker toe;
• Wanneer het mes klem komt te zitten of vastloopt doordat de snijsnee dichtgaat, komt het mes tot stilstand en springt het gereedschap door de reactie van de motor snel terug in de richting van de gebruiker;
• Als het mes verdraaid of slecht uitgelijnd raakt in de snijsnee, kunnen de tanden op het achtervlak van het mes zich in het bovenste oppervlak van het hout boren, waardoor het mes uit de snee springt naar de gebruiker toe.

Een terugslag is het resultaat van een verkeerd gebruik en/of foutieve werkwijzen of omstandigheden en kan worden voorkomen door het nemen van de juiste voorzorgsmaatregelen.

1) Behoud met beide handen een stevige greep op het gereedschap en plaats uw armen zodanig dat u de kracht die wordt ontwikkeld door een terugslag kunt opvangen. Houd uw lichaam altijd aan een van beide kanten van het mes en nooit zo dat u op een lijn met het mes bent.

Bij een terugslag kan het gereedschap achteruit springen, maar u kunt de kracht van een terugslag in bedwang houden door de juiste voorzorgsmaatregelen te nemen.

2) Wanneer het mes is vastgelopen of wanneer u om een andere reden de snede niet afwerkt, laat dan de hendel los en laat het gereedschap bewegingsloos zitten in het materiaal tot het mes volledig tot stilstand is gekomen. Probeer nooit het gereedschap uit het werkstuk te verwijderen of achteruit te trekken terwijl het mes nog in beweging is, om het risico op een terugslag te vermijden.

Ga na wat de oorzaak van het vastlopen is en los het probleem op.

3) Wanneer u het snijden in het werkstuk hervat, moet u het mes in de snede centreren

en kijken of de messen niet vastzitten in het materiaal.

Als het mes vastloopt, kan het omhoogspringen of terugslaan uit het werkstuk wanneer het gereedschap opnieuw wordt gestart.

4) Ondersteun grote panelen om het risico op klem raken van het mes en een terugslag te beperken.

Grote panelen hebben de neiging door te zakken onder hun eigen gewicht. De steun moet aan beide zijden onder het paneel worden geplaatst, dicht bij de snijlijn en de rand van het paneel.

5) Gebruik geen bot of beschadigd mes.

Ongeslepen of slecht gemonteerde messen maken een smalle snede, wat leidt tot overmatige wrijving, vastlopen van het mes en terugslag.

6) De blokkeerhendels van de mesdiepte- en afschuinafstelling moeten goed vastzitten voordat u begint te snijden.

Als de snij-afstelling verandert tijdens het snijden, zal dit leiden tot het vastlopen van het mes en een terugslag.

7) Wees extra voorzichtig wanneer u "uitsparingen snijdt" in bestaande wanden of andere blinde zones.

Het vooruitstekende mes kan in voorwerpen snijden die een terugslag kunnen veroorzaken.

Veiligheidsadviezen voor deze metaalsnijder

1) Controleer voor elk gebruik of de onderste beschermkap goed sluit. Gebruik het gereedschap niet als de onderste beschermkap niet vrij beweegt en onmiddellijk sluit. De onderste beschermkap mag nooit worden opengeklemd of in de geopende stand worden vastgebonden. Als het gereedschap per ongeluk valt, kan de onderste beschermkap verbogen raken. Haal de onderste beschermkap met de hefhendel omhoog en controleer of ze vrij beweegt en het zaagblad en de andere metalen onderdelen niet raakt, in elke zaaghoek en zaagdiepte.

2) Controleer de werking en de staat van de veer van de onderste beschermkap. Als de beschermkap en de veer niet juist werken, moeten ze hersteld worden voordat u het gereedschap gebruikt.

Het is mogelijk dat de onderste beschermkap niet vlot sluit als gevolg van beschadigde onderdelen, kleverige afzettingen of een opeenhoping van vuil.

3) De onderste beschermkap mag enkel met de hand worden teruggetrokken voor speciale bewerkingen, zoals het snijden van "uitsparingen" of het "samengesteld snijden".

Haal de onderste beschermkap met de hefhendel omhoog. Laat de beschermkap los zodra het mes in het materiaal snijdt.

Voor alle andere snijbewerkingen moet u de onderste beschermkap automatisch laten werken.

4) Let er steeds op dat de onderste beschermkap het mes volledig afdekt voordat u het gereedschap op een werkbank of op de vloer legt.

Een niet beschermd, nog draaiend mes zal ertoe leiden dat het gereedschap willekeurig beweegt en alles "op zijn weg" doorzaagt. Houd rekening met de tijd die het mes nodig heeft om te stoppen nadat de schakelaar is losgelaten.

5) Gebruik geen slijpwielen. 6) Draag altijd een stofmasker als er bij het werk stof vrijkomt. 7) Gebruik messen die door de fabrikant worden aanbevolen. 8) Draag oorbeschermers wanneer u het gereedschap langere tijd achter elkaar gebruikt. 9) Het risico op een terugslag is groter naarmate de lading van de accu afneemt. 10) Zorg ervoor dat u het materiaal inspecteert. Let op dat u geen ander materiaal doorzaagt. 11) Laat de metaalsnijder niet vallen. 12) Laat de metaalsnijder niet slingeren. 13) Voorkom dat de ventilatieopeningen afgedekt worden en zorg ervoor dat ze stofvrij worden gezogen. 14) Klem de metaalsnijder niet in een bankschroef. Snij nooit terwijl de metaalsnijder ondersteboven in een bankschroef geklemd is. Dit is bijzonder gevaarlijk en kan ernstige ongevallen tot gevolg hebben. 15) Draag nooit gebreide handschoenen. 16) Let er bij gebruik van de metaalsnijder op hoger gelegen plaatsen op dat niemand zich onder de metaalsnijder bevindt. 17) Raak het mes niet meteen na het snijden aan. Het mes kan bijzonder heet zijn en brandwonden veroorzaken. 18) Raak het materiaal niet aan nadat het gesneden is. Het gesneden materiaal kan bijzonder heet zijn. 19) Gebruik geen snijolie. Het gebruik van snijolie kan brand veroorzaken. 20) Snij geen werkstukken die bedekt of verontreinigd zijn met benzine, olie, oplosmiddelen, witte spiritus enz. Blootstelling aan deze materialen kan beschadiging van de doorzichtige beschermkap veroorzaken. 21) Verwijder de doorzichtige beschermkap en de onderste beschermkap niet. Als de doorzichtige beschermkap en de onderste

beschermkap worden verwijderd of beschadigd zijn, moet u het gereedschap naar een erkende hersteldienst brengen om de onderdelen te laten vervangen.

22) Start het mes niet wanneer dit in contact is met het werkstuk. Wacht totdat het mes de volle snelheid heeft bereikt voordat u begint met snijden.

Symbool

Symbool	Betekenis
V	Volt
——	Gelijkstroom
n0	Onbelaste snugheid
... / min	Omwentelingen of heb-en-weerbeweging per minuut
A	Ampère

III. OPSTELLING

De accu EY9251 opladen

Laad het batterijblok op wanneer de snijsnelheid te traag is geworden om nog goed te kunnen snijden. Als u twee accu's heeft, kunt u een accu gebruiken om verder te werken terwijl u de andere oplaadt.

OPMERKING:

Laad een nieuwe accu, of een accu die u voor een lange tijd niet heeft gebruikt, ca. 24 uur op voor het verkrijgen van een optimale gebruikstijd.

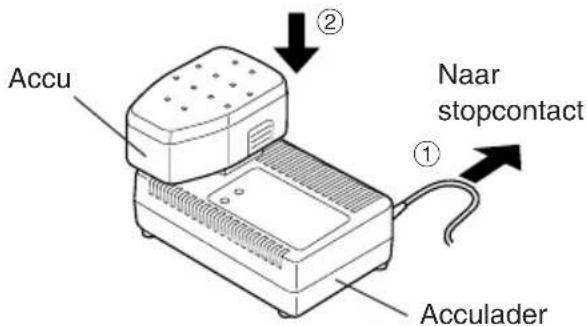

Acculader (EY0110)

1. Steek de lader in een stopcontact.

OPMERKING:

Wanneer de stekker in het stopcontact wordt gestoken, kunnen er vonken zijn, maar dit is niet gevaarlijk.

1. Plaats de accu goed in de lader.

1. De laadindicator licht op tijdens het laden. Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.
2. Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik). De oranje standby-indicator

cator blijft branden tot de accu is afgekoeld. Vanaf dat moment wordt de accu automatisch opnieuw geladen.

1. Wanneer het opladen is voltooid, zal de laadindicator snel groen gaan knipperen.
2. Als de accu koud is of als de accu gedurende langere tijd niet is gebruikt, zal de laadindicator branden. In dit geval is de tijd die vereist is om de accu volledig op te laden langer dan de standaard oplaadtijd.
3. Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten kan het oplaadindicatielampje snel gaan knipperen om aan te geven dat het opladen is voltooid.
4. Als het oplaadindicatielampje niet onmiddellijk oplicht nadat de lader is ingestoken, of als na de normale oplaadtijd het lampje niet dooft, roep dan de hulp in van een erkende dealer.

OPMERKING:

• Laat een koude accu (kouder dan 5°C (41°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in een warme ruimte liggen om op temperatuur te komen. Anders is het mogelijk dat de accu niet volledig wordt opgeladen.
• Laat de lader afkoelen wanneer u meer dan twee accu's na elkaar oplaadt.
• Steek uw vingers niet in de contactopening wanneer u de lader vastpakt.

OPGELET:

Om beschadigingen of brand te voorkomen:

• Gebruik geen stroom van een motorgenerator.
• Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt.
• Trek de lader uit wanneer u hem niet gebruikt.

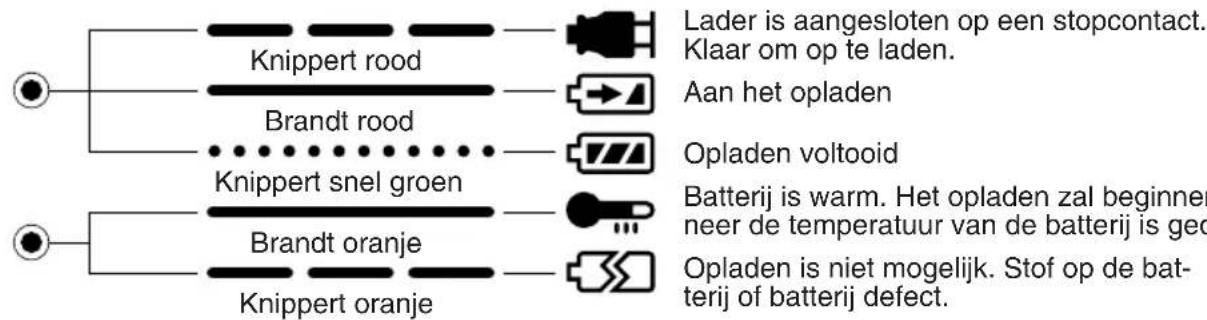

Lampindicaties

Het batterijblok insteken

OPGELET:

Controleer voor u het batterijblok insteekt of de hoofdschakelaar van de metaalsnijder goed werkt en terugkeert naar de "OFF"-stand wanneer u hem loslaat.

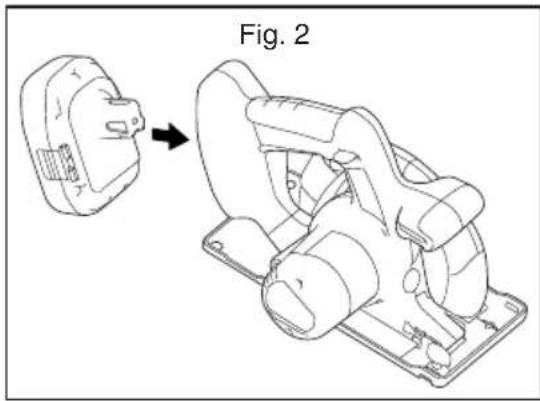

1. Steek het batterijblok als volgt in: (Zie afb. 2.) Schuif het batterijblok op zijn plaats op de achterkant van de metaalsnijder. De accu moet op de plaats vastklikken. Als de accu los zit, is deze niet juist aangesloten. 2. Verwijder het batterijblok als volgt: Druk de twee lipjes op de zijkant van het batterijblok in. Schuif het batterijblok van de metaalsnijder.

IV. BEDIENING

Voordat u de metaalsnijder gebruikt

Dit gereedschap dient enkel om ongehard ferrometaal en non-ferrometaal te snijden. Zie het hoofdstuk "Accessoires" voor een lijst met messen die geschikt zijn voor de diverse toepassingen van het gereedschap. Neem de volgende voorzorgsmaatregelen in acht om letsel te voorkomen:

• Snij niet gelijktijdig door meerdere materialen. Snij de materialen om de beurt.
• Snij geen gehard staal.
• Snij de materialen met de brede rand van de schoen over de vastgeklemde kant van het materiaal.
• Raak het mes, het werkstuk en de metaalsplinters niet met blote handen aan meteen na het snijden; deze kunnen heet zijn, waardoor u zich verbrandt.

Telkens vóór u de metaalsnijder gebruikt, moet u nagaan of hij in goede staat verkeert.

Doe dit aan de hand van de volgende controles:

1. 1. Is het mes in de juiste richting geïnstalleerd? De pijl op het mes moet in dezelfde richting wijzen als de pijl op de bovenste mesbeschermkap. 2. Is het mes geïnstalleerd zoals het hoort? Controleer of de zeskantbout stevig is aangedraaid. (Zie afb. 12) 3. Ziet het mes er in orde uit? Vervang het mes onmiddellijk als het gebarsten is of als een van de tanden is afgebroken. 4. Sluit de onderste mesbeschermkap zoals het hoort?

WAARSCHUWING

Gebruik, om kwetsuren te vermijden, de metaalsnijder niet als de onderste mesbeschermkap niet snel over het mes schuift.

5. Is de doorzichtige beschermkap stevig bevestigd? 6. Is het batterijblok opgeladen en stevig bevestigd op de metaalsnijder? 7. Is de diepte-afstelhendel voor het snijden stevig vastgedraaid? 8. Is het werkstuk stevig vastgeklemd op een zaagbok of werkbank?

Gebruik van de metaalsnijder

OPGELET:

Om de kans op letsel te verminderen, moet u de veiligheidsadviezen aan het begin van deze handleiding zorgvuldig doorlezen voordat u de metaalsnijder gebruikt.

WAARSCHUWING

Om de kans op letsel te verminderen, moet u een veiligheidsmasker of bril dragen met zijafscherming.

Volg deze stappen:

Houd de metaalsnijder met beide handen vast. (Zie afb. 4) Probeer geen snijspanen te verwijderen terwijl het mes in beweging is.

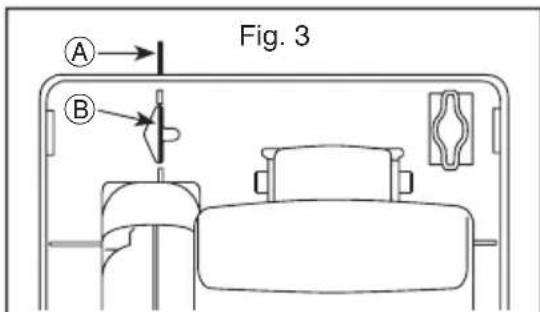

1. Lijn de richtlijn op de schoen uit met uw snijlijn. (Zie afb. 3)

Uitlijning met de snijlijn

• Gebruik de inkeping als referentiepunt voor het bepalen van de snijpositie. Lijn de inkeping uit met de snijlijn. Maak eerst een testsnede, want de snijpositie kan verschillen afhankelijk van het gebruikte mes.

2. Druk de schakelaarblokkeerhendel omlaag en knijp de hoofdschakelaar in om de motor te starten en laat dan de schakelaarblokkeerhendel weer los.

OPGELET:

• Controleer of de schakelaarblokkeerhendel werkt. Als de hoofdschakelaar kan worden gebruikt zonder de schakelaarblokkeerhendel in te drukken, stop dan onmiddellijk. Breng het werktuig naar een erkende hersteldienst.
• Houd steeds met een hand het handvat vast en met de andere de voorste greep. (Zie afb. 4.) Houd het werktuig stevig vast en bedien de schakelaar met een verzekerde beweging.
• Het mes mag het werkstuk niet raken voordat u de motor start. Wacht tot het mes op volle snelheid is voordat u begint te snijden.
• Dit gereedschap beschikt niet over een voorzie

ning om de hoofdschakelaar in de "ON" stand te blokkeren en u moet dus ook niet proberen om de hoofdschakelaar in de "ON" stand te blokkeren.

3. Begin te snijden wanneer het mes op volle snelheid is gekomen. 4. Zorg dat de snijlijn recht blijft tijdens het snijden. Beweeg de metaalsnijder met een constante snelheid vooruit, terwijl u de rand van het mes in het oog houdt door de doorzichtige beschermkap.

WAARSCHUWING

Voorkom een gevaarlijke terugslag. Houd de schoen van de metaalsnijder plat op het werkvlak van het materiaal dat wordt gesneden. - Forceer de metaalsnijder niet. Gebruik een lichte en constante druk.

1. Als de motor warm begint aan te voelen, stop dan met snijden. Laat de metaalsnijder afkoelen voordat u het werk hervat. 6. Het is een veilige gewoonte om telkens na gebruik en alvorens de metaalsnijder op te bergen de accu te verwijderen.

Afstelling van de snijdiepte

Verwijder de accu. Maak de diepte-afstelhendel los door er tegen te duwen en stel de snijdiepte af.

Maak de diepte-afstelhendel stevig vast door deze bij de gewenste snijdiepte omhoog te halen naar de motorbehuizing toe. (Zie afb. 5.)

Langsgeleider (EY3500B7727)

(Verkrijgbaar als accessoire, niet bijgeleverd) De langsgeleider is handig voor schulpen en voor herhaalde sneden met gelijke breedte.

Verwijder de accu. Steek de langsgeleider naar binnen en stel de snijbreedte af. (Zie afb. 6.) Draai de schroef stevig vast om de langsgeleider vast te zetten.

Voor een correct gebruik (verdere details)

WAARSCHUWING

Om ernstig letsel te voorkomen:

• Het is belangrijk een geschikt voorwerp te gebruiken om het materiaal dat gesneden wordt te ondersteunen en ook moet u de metaalsnijder stevig met beide handen vasthouden, om te voorkomen dat u de controle verliest en het risico loopt op ernstig letsel.
• Afbeelding 7 toont de juiste houding.
• Houd de handen uit de buurt van de snijzone.
• Zorg dat omstanders voldoende uit de buurt zijn en zich ook niet onder het werkstuk bevinden.
• Probeer het materiaal tijdens het snijden niet met uw hand vast te houden.

Grote stukken snijden:

Ondersteun grote stukken. Zorg dat u de diepte van de snede zo instelt dat u alleen door het werkstuk snijdt en niet door de ondersteuning. (Zie afb. 8.)

Grote stukken hebben de neiging door te zakken of te buigen wanneer ze niet goed worden ondersteund. Als het werkstuk niet vlak ligt of niet goed ondersteund is wanneer u het snijdt, kan het mes vastlopen met een terugslag tot gevolg. (Zie afb. 9.)

• Ondersteun het materiaal niet op een plaats ver verwijderd van de snede.

Dunne of gegolfde materialen snijden:

Snij dunne of gegolfde materialen minstens 2,5 cm vanaf de rand van het werkstuk om persoonlijk letsel of beschadiging van het werkstuk te voorkomen als gevolg van dunne stroken metaal die in de bovenste beschermkap worden getrokken.

• Gebruik enkel scherpe messen. Schone en scherpe messen verkleinen het risico op blokkeren of terugslag.

WAARSCHUWING

Om ernstig letsel te voorkomen:

• Wanneer u een onvolledige snede maakt of wanneer het snijden wordt onderbroken, wanneer het mes klemt of de metaalsnijder vastloopt; laat de hoofdschakelaar onmiddellijk los en laat de metaalsnijder bewegingsloos in het materiaal zitten tot het mes volledig tot stilstand is gekomen.
• Om een terugslag te vermijden, mag u nooit proberen de snijder uit het werkstuk te trekken of achteruit te trekken terwijl het mes nog in beweging is. Vergewis u ervan dat het mes volledig tot stilstand is gekomen en trek dan de snijder uit de snede.
• Om het snijden te hervatten, start de metaalsnijder, laat het mes op volle snelheid komen, breng de snijder langzaam weer in de snede en ga voort met snijden.
• Plaats het breedste stuk van de schoen op het gedeelte van het werkstuk dat stevig ondersteund is (zie afb. 10), nooit op het gedeelte dat wordt afgesneden (zie afb. 11). Houd de snijder stevig vast om te vermijden dat u de controle verliest. Onvoorzichtig werken kan leiden tot zware kwetsuren. 2. Wacht tot het mes stilstaat.

Hoewel de metaalsnijder is uitgerust met een rem, moet u voor u het gereedschap neerzet zeker weten dat het mes volledig tot stilstand is gekomen en dat de onderste beschermkap over het mes is geschoven.

1. Gebruik de snijder niet als u iets abnormaals opmerkt. Verwijder het batterijblok onmiddellijk. Als de metaalsnijder zeer warm wordt of niet naar behoren werkt, moet het batterijblok worden verwijderd en mag de snijder niet langer worden gebruikt. Laat hem nakijken door een erkende hersteldienst.

WAARSCHUWING

Om ernstig letsel te voorkomen, mag u nooit proberen om de metaalsnijder zelf te herstellen. De behuizing van de metaalsnijder nooit uit elkaar nemen of veranderen. Er bevinden zich geen door de gebruiker te herstellen onderdelen binnenin.

4. ZORG DAT DE SNIJDER NOOIT IN CONTACT KOMT MET UW LICHAAM.

Let op dat de snijder na het maken van een snede niet langs uw been of zich schuurt. De onderste beschermkap is terugtrekbaar. Het gevaar bestaat dus dat ze zich vasthaakt in uw kleding en het mes niet langer is afgedekt. Houd de metaalsnijder ver van uw kleding. Let op voor delen van het mes die niet door de bovenste of onderste beschermkap zijn bedekt.

dekht. Houd de metaalsnijder ver van uw kleding. Let op voor delen van het mes die niet door de bovenste of onderste beschermkap zijn bedekt.

WAARSCHUWING

Het snijden van metaal veroorzaakt vonken, dus:

Draag steeds een veiligheidsbril. - Gebruik de metaalsnijder niet dicht bij ontvlambare stoffen of in een ruimte waar ontvlambare stoffen worden gebruikt. Dit kan leiden tot brand en brandwonden.

5. Schakel nooit de asblokkering in terwijl het mes draait of in een poging om het gereedschap te stoppen. Zet nooit de schakelaar aan wanneer de asblokkering is ingeschakeld. Dit kan leiden tot ernstige schade aan uw metaalsnijder.

V. ONDERHOUD

WAARSCHUWING

Om zware kwetsuren te vermijden, moet u steeds het batterijblok van de metaalsnijder verwijderen voor u enig onderhoudswerk verricht.

OPGELET:

Met het oog op de VEILIGHEID en de BETROUWBAARHEID van het product, moet het onderhoud worden verricht door een erkende hersteldienst. Dring steeds aan op het gebruik van originele Panasonic reserveonderdelen.

Het mes demonteren

OPGELET:

Het mes is nog warm juist na het snijden. Laat het mes afkoelen voor u het demonteert.

Volg deze stappen:

1. Verwijder het batterijblok van de metaalsnijder. 2. Houd de asblokkeerknop ingedrukt. Hierdoor wordt voorkomen dat het mes gaat draaien. 3. Draai de zeskantbout los met de bijgeleverde zeskantsleutel.

OPMERKING:

Bewaar de zeskantsleutel in de opbergleuf op de metaalsnijder wanneer u hem niet gebruikt.

4. Verwijder de zeskantbout en de buitenring. 5. Gebruik de hefhendel van de onderste beschermkap om de onderste beschermkap terug te trekken (te openen). 6. Demonteer het mes voorzichtig. 7. Maak de metaalsnijder indien nodig schoon. OPGELET:

Let op dat u niet met het mes in uw handen snijdt.

Wikkel een gebruikt mes in dik papier of golfkarton.

Dit om te vermijden dat iemand zich aan het mes zou snijden.

Het mes monteren

Volg deze stappen:

1. Verwijder het batterijblok van de metaalsnijder. 2. Verwijder eventueel schraapsel van het mesoppervlak. 3. Gebruik de hefhendel van de onderste beschermkap om de onderste beschermkap terug te trekken (te openen). 4. Installeer het mes zoals hierboven getoond. (Zie afb. 12.) Zorg dat de pijl op het mes en de pijl op de bovenste beschermkap in dezelfde richting wijzen. 5. Breng de buitenring aan. 6. Steek de zeskantbout in. 7. Houd de asblokkeerknop ingedrukt. Hierdoor wordt voorkomen dat het mes gaat draaien. 8. Draai de zeskantbout goed aan met de bijgeleverde zeskantsleutel.

OPMERKING:

Bewaar de zeskantsleutel in de opbergsleuf op de metaalsnijder wanneer u hem niet gebruikt.

WAARSCHUWING

Het niet naleven van deze instructies kan leiden tot ernstig letsel.

Voor een juist gebruik van de accu

Ni-MH accu (EY9251)

Laad de Ni-MH accu volledig op voordat u hem opbergt. Op deze manier kunt u de levensduur van de accu aanzienlijk verlengen. - De optimale omgevingstemperatuur is: tussen 0°C (32°F) en 40°C (104°F) . Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F) , kan het voorkomen dat het elektrisch gereedschap niet goed functioneert. In dit geval laadt u de accu eerst volledig op om van goed functioneren zeker te zijn. - Wanneer de accu niet wordt gebruikt, dient u deze uit de buurt van metalen voorwerpen te houden zoals paperclips, munten, sleutels, nagels, schroeven of andere kleine metalen voorwerpen die de aansluitpunten van de accu met elkaar in contact kunnen brengen.

Wanneer de aansluitpunten van de accu worden kortgesloten, kan dit resulteren in wonden, brandwonden of zelfs brand.

• Gebruik de machine alleen in een goed geventileerde ruimte wanneer deze wordt gebruikt op een Ni-MH-accu.

Levensduur van de accu

De levensduur van de oplaadbare accu is niet onbeperkt. U dient een nieuwe accu aan te schaffen indien de gebruikstijd na de accu geladen te hebben aanzienlijk korter wordt.

OPMERKING:

• De capaciteit per lading is korter bij gebruik onder extreem hete of koude omstandigheden.
• Ook als u de metaalsnijder niet gebruikt, dient u de accu minstens om de zes maanden op te laden.

Recyclen van de accu

ATTENTIE:

• Om milieuverontreiniging te voorkomen en nog bruikbare materialen te recyclen moet u de accu op een hiervoor bestemde plaats inleveren, indien dit plaatselijk zo geregeld is.

Bij dit product zijn batterijen geleverd.

Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

De metaalsnijder reinigen

Houd uw metaalsnijder schoon met het oog op goede prestaties en een veilig gebruik.

Volg deze stappen:

1. Verwijder het batterijblok van de metaalsnijder. 2. Veeg de metaalsnijder schoon met een droge, zachte doek. Gebruik geen natte doek of reinigingsmiddelen. Zij kunnen de afwerking van de metaalsnijder aantasten. 3. Verwijder eventuele olie- of vetvlekken die de metaalsnijder glibberig of moeilijk hanteerbaar kunnen maken. 4. Demonteer het mes en veeg eventueel vuil weg met een borstel.

OPGELET:

Dompel nooit een onderdeel van het werktuig in vloeistof om kwetsuren en schade aan het werktuig te vermijden.

Doorzichtige beschermkap

WAARSCHUWING

Als de beschermkap gebarsten is of gebroken, breng dan de metaalsnijder naar een erkende hersteldienst om de beschermkap te laten vervangen. Gebruik de metaalsnijder niet. Dit zou kunnen leiden tot ernstig letsel. Gebruik de metaalsnijder nooit met een beschadigde doorzichtige beschermkap of zonder beschermkap. Rondvliegende metaalsplinters kunnen ernstig letsel veroorzaken.

VI. ACCESSOIRES

WAARSCHUWING

• Het gebruik van andere dan de in deze handleiding beschreven accessoires kan leiden tot brand, elektrische schok of persoonlijk letsel. Gebruik uitsluitend de aanbevolen accessoires
• Het gebruik van een mes voor het snijden van dikker of dunner materiaal dan aanbevolen voor dat mes zal resulteren in een ruwe snede en kan het risico op "terugslag" of ander letsel verhogen.

Mes voor metalen materiaal

• EY9PM17A

Voor het snijden van ongehard ferromateriaal

Dikte van materiaal

0,3 mm - 6,0 mm (1/64" - 15/64")

Mes voor dun metalen materiaal (Los verkrijgbaar accessoire)

• EY9PM17B

Voor het snijden van dun ongehard ferromateriaal

Dikte van materiaal

0,3 mm - 2,0 mm (1/64" - 5/64")

Langsgeleider (Los verkrijgbaar accessoire)

EY3500B7727

Handig voor het snijden van schulpen en voor

herhaalde sneden met gelijke breedte

Accu

• EY9251

Acculader

• EY0110

Metaalsnijder (EY3552)

Motorspanning 18 volt gelijkstroom
Messnelheid 2900 /min (TPM)
Mesafmeting Buitendiameter Spilafmeting	165 mm (6-1/2") 20 mm (25/32")
Maximale snijdiepte	3 - 56 mm (1/8" - 2-13/64") ø blad van 165 mm
Afmeting (L × B × H)	345 × 198 × 264 mm (13-37/64" × 7-51/64" × 10-25/64")
Gewicht (met accu)	4 kg (8,82 lbs)

Accu (EY9251)

Oplaadbare batterij Ni-MH batterij

Spanning 18 V gelijkstroom (12 V × 15 batterijen)

Acculader (EY0110)

Model EY0110
Toelaatbaar vermogen Zie het	specificatieplaatje op de onderkant van de acculader.
Gewicht 0,78 kg (1,72 lbs)
Laadtijd 65 minutes (EY9251)

OPMERKING:

• Probeer geen "Y" type Ni-Cd accu's op te laden.
• Voor de accu's die met deze acculader kunnen worden opgeladen, dient u het label op de acculader of de informatie in de meest recente catalogus te lezen.
