Marque	Panasonic
Modèle	EY3552
Type de produit	Scie circulaire à batterie pour métaux
Usage principal	Coupe de métaux ferreux non trempés et métaux non ferreux
Alimentation	Batterie autonome Ni-MH 18 V (modèle EY9251)
Chargeur	Modèle EY0110, temps de charge 65 min pour EY9251
Vitesse de rotation à vide	2900 tr/min
Diamètre de lame	165 mm (6-1/2")
Profondeur de coupe maximale	3 à 56 mm (selon lame de 165 mm)
Dimensions (L × l × H)	345 × 198 × 264 mm
Poids (avec batterie)	4 kg
Frein de lame	Oui
Protège-lame inférieur	Mobile, rétractable par levier
Guide de sciage	Accessoire optionnel (EY3500B7727)
Lame recommandée pour acier brut	EY9PM17A (épaisseur 0,3-6,0 mm)
Lame recommandée pour acier fin	EY9PM17B (épaisseur 0,3-2,0 mm)
Nettoyage	Chiffon sec, ne pas immerger
Entretien	Vérifier et remplacer lame si endommagée, confier les réparations à un centre agréé
Sécurité essentielle	Porter lunettes, masque, protecteurs d'oreilles ; éviter gants tricot ; ne pas utiliser près de matières inflammables
Accessoires inclus	Clé hexagonale, batterie (selon version), chargeur

FOIRE AUX QUESTIONS - EY3552 PANASONIC

Quels types de matériaux cette scie peut-elle couper ?

Cette scie est conçue pour couper les métaux ferreux non trempés et les métaux non ferreux. Ne l'utilisez pas pour couper de l'acier trempé, du bois ou d'autres matériaux non métalliques.

Comment changer la lame de scie ?

D'abord, retirez la batterie. Maintenez le bouton de verrouillage de broche enfoncé. Utilisez la clé hexagonale fournie pour desserrer le boulon hexagonal. Retirez le boulon et la rondelle extérieure, ouvrez le protège-lame inférieur avec le levier, puis retirez la lame. Pour remonter, suivez l'ordre inverse en respectant le sens de rotation (flèches). Serrez fermement le boulon.

Combien de temps faut-il pour charger la batterie ?

Le temps de charge standard est d'environ 65 minutes pour la batterie EY9251 avec le chargeur EY0110. Une batterie neuve ou inutilisée depuis longtemps peut nécessiter 24 heures de charge pour retrouver sa pleine capacité.

Quelles sont les précautions de sécurité importantes ?

Portez toujours des lunettes de sécurité, un masque anti-poussière et des protecteurs d'oreilles. Ne portez pas de gants en tricot. Tenez la scie à deux mains, éloignez les doigts de la zone de coupe. Assurez-vous que le protège-lame inférieur fonctionne correctement. Ne coupez jamais de matériaux inflammables.

Comment régler la profondeur de coupe ?

Retirez la batterie. Desserrez le levier d'ajustement de la profondeur en le poussant, ajustez à la profondeur souhaitée (entre 3 et 56 mm selon la lame), puis resserrez le levier en le relevant vers le carter du moteur.

Que faire en cas de blocage de la lame ?

Relâchez immédiatement l'interrupteur d'alimentation et maintenez la scie immobile dans la pièce jusqu'à l'arrêt complet de la lame. Ne tentez pas de retirer la lame de force. Une fois arrêtée, retirez la batterie et examinez la cause du blocage avant de redémarrer.

Quels accessoires sont disponibles pour cette scie ?

Les accessoires incluent des lames supplémentaires : EY9PM17A pour acier brut (épaisseur 0,3-6 mm) et EY9PM17B pour acier fin (0,3-2 mm). Un guide de sciage (EY3500B7727) est également disponible en option pour des coupes répétées de largeur uniforme.

Comment entretenir la scie ?

Nettoyez l'extérieur avec un chiffon sec et souple. Ne jamais immerger la scie dans un liquide. Retirez régulièrement la lame et nettoyez les particules métalliques avec une brosse. Vérifiez l'état du protège-lame transparent et du protège-lame inférieur. Toute réparation doit être effectuée par un centre agréé.

La batterie peut-elle être recyclée ?

Oui, pour protéger l'environnement, recyclez la batterie usagée dans un point de collecte officiel. Ne jetez pas la batterie avec les déchets ménagers.

Où trouver la notice d'utilisation complète ?

La notice complète (124 pages) est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com pour le modèle Panasonic EY3552. Elle est également consultable en ligne dans plusieurs langues.

MODE D'EMPLOI EY3552 PANASONIC

Scie circulaire à batterie pour couper les métaux

Cisailles à batterie pour métal

Ligne-guide à l'avant de la lame de scie

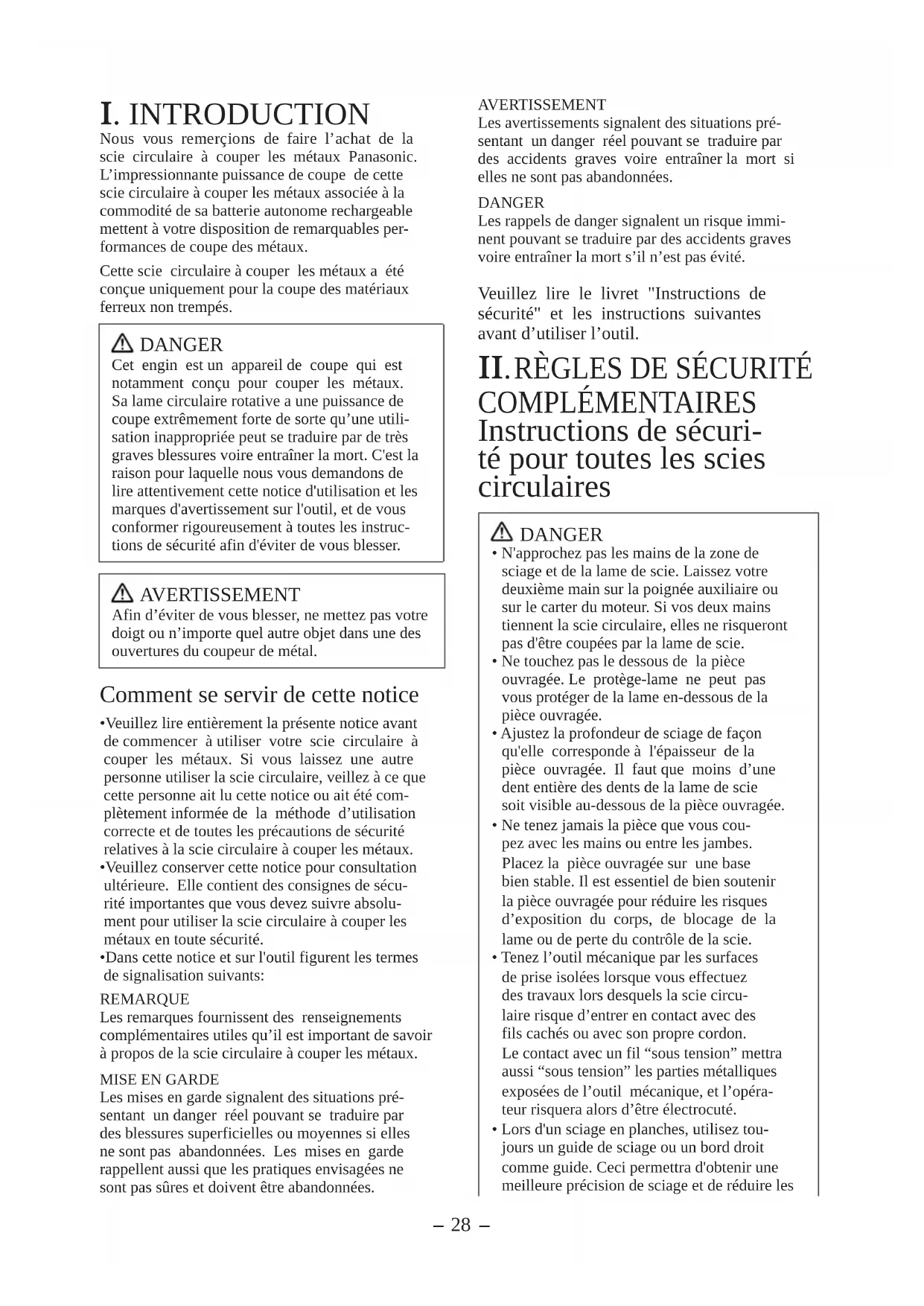

Nous vous remercions d'avoir fait l'achat de la scie circulaire à couper les métaux Panasonic. L'impressionnante puissance de coupe de cette scie circulaire, associée à la commodité de sa batterie autonome rechargeable, vous offre de remarquables performances de coupe des métaux.

Cette scie circulaire à couper les métaux a été conçue uniquement pour la coupe de matériaux ferreux non trempés.

DANGER

Cet engin est un appareil de coupe conçu notamment pour couper les métaux. Sa lame circulaire rotative a une puissance de coupe extrêmement forte, de sorte qu'une utilisation inappropriée peut entraîner de très graves blessures, voire la mort. C'est pourquoi nous vous demandons de lire attentivement cette notice d'utilisation et les marques d'avertissement sur l'outil, et de vous conformer rigoureusement à toutes les instructions de sécurité afin d'éviter de vous blesser.

AVERTISSEMENT

Afin d'éviter de vous blesser, ne mettez pas votre doigt ou tout autre objet dans une des ouvertures du coupeur de métal.

Comment se servir de cette notice

• Veuillez lire entièrement la présente notice avant de commencer à utiliser votre scie circulaire à couper les métaux. Si vous laissez une autre personne utiliser la scie circulaire, veillez à ce que cette personne ait lu cette notice ou ait été complètement informée de la méthode d'utilisation correcte et de toutes les précautions de sécurité relatives à la scie circulaire à couper les métaux.
• Veuillez conserver cette notice pour consultation ultérieure. Elle contient des consignes de sécurité importantes que vous devez suivre absolument pour utiliser la scie circulaire à couper les métaux en toute sécurité.
• Dans cette notice et sur l'outil figurent les termes de signalisation suivants :

REMARQUE

Les remarques fournissent des renseignements complémentaires utiles qu'il est important de connaître à propos de la scie circulaire à couper les métaux.

MISE EN GARDE

Les mises en garde signalent des situations représentant un danger réel pouvant se traduire par des blessures superficielles ou moyennes si elles ne sont pas abandonnées. Les mises en garde rappellent aussi que les pratiques envisagées ne sont pas sûres et doivent être abandonnées.

AVERTISSEMENT

Les avertissements signalent des situations représentant un danger réel pouvant se traduire par des accidents graves voire entraîner la mort si elles ne sont pas abandonnées.

DANGER

Les rappels de danger signalent un risque imminent pouvant se traduire par des accidents graves voire entraîner la mort s'il n'est pas évité.

Veuillez lire le livret "Instructions de sécurité" et les instructions suivantes avant d'utiliser l'outil.

II. RÈGLES DE SÉCURITÉ COMPLÉMENTAIRES Instructions de sécurité pour toutes les scies circulaires

DANGER

• N'approchez pas les mains de la zone de sciage et de la lame de scie. Laissez votre deuxième main sur la poignée auxiliaire ou sur le carter du moteur. Si vos deux mains tiennent la scie circulaire, elles ne risqueront pas d'être coupées par la lame de scie.
• Ne touchez pas le dessous de la pièce ouvragée. Le protège-lame ne peut pas vous protéger de la lame en-dessous de la pièce ouvragée.
• Ajustez la profondeur de sciage de façon qu'elle corresponde à l'épaisseur de la pièce ouvragée. Il faut que moins d'une dent entière des dents de la lame de scie soit visible au-dessous de la pièce ouvragée.
• Ne tenez jamais la pièce que vous coupez avec les mains ou entre les jambes. Placez la pièce ouvragée sur une base bien stable. Il est essentiel de bien soutenir la pièce ouvragée pour réduire les risques d'exposition du corps, de blocage de la lame ou de perte du contrôle de la scie. Tenez l'outil mécanique par les surfaces de prise isolées lorsque vous effectuez des travaux lors desquels la scie circulaire risque d'entrer en contact avec des fils cachés ou avec son propre cordon. Le contact avec un fil "sous tension" mettra aussi "sous tension" les parties métalliques exposées de l'outil mécanique, et l'opérateur risquera alors d'être électrocuté.
• Lors d'un sciage en planches, utilisez toujours un guide de sciage ou un bord droit comme guide. Ceci permettra d'obtenir une meilleure précision de sciage et de réduire les

risques de blocage de la lame de scie.

• Utilisez toujours des lames de scie de dimensions correctes et avec les trous d'arbre profilés correspondants (losange contre rond). Les lames ne correspondant pas au système de montage de la scie circulaire tourneront excentriquement et provoqueront une perte de contrôle.
• N'utilisez jamais de rondelles ou de boulons de lame endommagés ou inadéquats. Les rondelles et les boulons de lame ont été conçus spécialement pour cette scie circulaire pour assurer les performances de fonctionnement et la sécurité d'utilisation optimales.

Autres instructions de sécurité pour toutes les scies circulaires

Causes et prévention par l'utilisateur d'un retour :

• Le retour est une réaction brusque à une lame de scie pincée, bloquée ou mal alignée, occasionnant un saut incontrôlé de la scie circulaire qui quitte soudainement la pièce ouvragée en direction de l'utilisateur.
• Lorsque la lame de scie est pincée ou bloquée par l'encoche qui se referme, la lame cale et la réaction du moteur projette rapidement l'outil en arrière vers l'opérateur.
• Si la lame se tord ou quitte l'alignement du sciage, les dents du bord arrière de la lame peuvent buter contre la surface supérieure du bois, faisant sortir la lame de l'encoche et projetant l'outil en arrière vers l'opérateur.

Le retour est la conséquence d'une mauvaise utilisation de l'outil et/ou de procédures ou de conditions d'utilisation inadéquates, et peut être évité en prenant les précautions suivantes.

1) Tenez la scie circulaire fermement et positionnez vos bras de façon à pouvoir résister aux forces de retour de l'outil. Positionnez votre corps d'un côté ou de l'autre de la lame de scie, mais non dans le prolongement de la lame.

Le retour est susceptible de faire sauter l'outil vers l'arrière, mais les forces de retour de l'outil peuvent être contrôlées par l'opérateur si les précautions adéquates sont prises.

2) Lorsque la lame de scie se bloque, ou en cas d'interruption du sciage pour quelque raison que ce soit, relâchez le déclencheur et maintenez la scie circulaire dans la matière sans bouger jusqu'à ce que la lame soit tout à fait arrêtée. N'essayez jamais de retirer la scie circulaire de la pièce ouvragée ou de la tirer vers l'arrière alors que la lame est encore en mouvement, sinon un retour en arrière risquera de se produire.

Si la lame se bloque, recherchez la cause du blocage et prenez les dispositions nécessaires pour éliminer le blocage.

3) Lorsque vous redémarrez la scie circulaire dans la pièce ouvragée, centrez la lame de scie dans l'encoche et vérifiez si les dents ne sont pas entrées dans la matière.

Si la lame de scie se bloque, elle peut bondir hors de la pièce ouvragée ou effectuer un retour lors du redémarrage de la scie circulaire.

4) Soutenez les panneaux de grande taille pour réduire les risques de pincement ou de retour de la lame de scie.

Les grands panneaux ont tendance à fléchir sous leur propre poids. Des supports doivent être placés de chaque côté sous le panneau, près de la ligne de sciage et près du bord du panneau.

5) N'utilisez pas de lames émoussées ou endommagées.

Les lames non affûtées ou mal fixées produisent une encoche étroite qui provoque un frottement excessif, un blocage de la lame et un retour en arrière.

6) Les leviers de verrouillage de l'ajustement de la profondeur de la lame et du biseau doivent être serrés bien fermement avant de procéder au sciage.

Si l'ajustement de la lame se modifie pendant le sciage, il risque d'occasionner un blocage et un retour en arrière.

7) Faites particulièrement attention pendant la réalisation d'entailles de marquage dans un mur existant ou dans d'autres zones masquées.

La lame saillante risquerait de couper des objets, ce qui provoquerait un retour en arrière.

Instructions de sécurité pour l'utilisation de cette scie circulaire

1) Avant chaque utilisation, vérifiez le protège-lame inférieur. N'utilisez pas la scie circulaire si le protège-lame inférieur ne se déplace pas bien souplement et ne se ferme pas instantanément. N'attachez ou ne fixez jamais le protège-lame inférieur en position ouverte.

Si vous laissiez tomber accidentellement la scie circulaire, le protège-lame inférieur risquerait d'être tordu. Relevez le protège-lame inférieur à l'aide du levier de relevage du protège-lame inférieur et assurez-vous qu'il se déplace bien souplement et qu'il n'entre pas en contact avec la lame ou un autre composant, dans tous les angles et dans toutes les profondeurs de sciage.

2) Vérifiez le fonctionnement du ressort du protège-lame inférieur. Si le protège-lame et le ressort ne fonctionnent pas correctement, faites-les réparer avant d'utiliser l'outil. Le protège-lame inférieur peut fonctionner avec une certaine lourdeur en raison de l'usure des composants, de dépôts collants ou de l'accumulation de débris. 3) Le protège-lame inférieur ne doit être rétracté manuellement que pour des sciages spéciaux tels que des « entailles de marquage » et des « découpes composées ». Relevez le protège-lame inférieur à l'aide du levier de relevage du protège-lame inférieur et dès que la lame pénètre dans la matière, le protège-lame inférieur doit être relâché. Pour tout autre sciage, le protège-lame inférieur devrait fonctionner automatiquement. 4) Veillez toujours à ce que le protège-lame inférieur recouvre la lame avant de déposer la scie circulaire sur un établi ou sur le sol. Une lame non protégée et libre peut faire reculer la scie circulaire et couper tout ce qui se trouve sur son passage. Tenez compte du temps que la lame met pour s'arrêter après avoir relâché l'interrupteur. 5) N'utilisez pas de roues abrasives. 6) Portez un masque antipoussière si les travaux produisent de la poussière. 7) Utilisez des lames de scie recommandées par le fabricant. 8) Portez des protecteurs d'oreilles lorsque vous utilisez l'outil pendant de longues périodes. 9) Le risque de recul augmente à mesure que la batterie autonome se décharge. 10) Veillez à bien inspecter le matériel. Évitez de couper d'autres matières inadéquates. 11) Veillez à ne pas laisser tomber la scie circulaire à couper les métaux. 12) Ne faites jamais balancer la scie circulaire à couper les métaux. 13) Ne couvrez jamais les fentes de ventilation et veillez à ce qu'elles soient exemptes de saletés ou de corps étrangers. 14) Ne serrez jamais la scie circulaire à couper les métaux dans un étau. N'effectuez jamais le sciage en tenant la scie circulaire à couper les métaux sens dessus dessous dans un étau. Ceci est extrêmement dangereux et peut entraîner des accidents graves. 15) Ne portez jamais de gants en tricot. 16) Lors de l'utilisation de la scie circulaire pour couper les métaux en position élevée, veillez à ce qu'il n'y ait personne en dessous. 17) Ne touchez pas la lame juste après l'utilisation. Elle peut alors être très chaude et risque de vous brûler la peau. 18) Ne touchez pas la pièce ouvragée juste après l'avoir coupée. La pièce coupée peut être très chaude.

19) N'utilisez pas d'huile pour sciage. L'utilisation d'huile pour sciage risque de causer un incendie. 20) Ne coupez pas de pièces couvertes ou souillées de gaz, d'huile, de solvants, de diluants, etc. Ces produits risqueraient d'endommager le protège-lame transparent. 21) Ne déposez pas le protège-lame transparent et le protège-lame inférieur. Si le protège-lame transparent et le protège-lame inférieur sont endommagés ou manquants, rendez l'outil à un centre de service agréé pour le remplacer. 22) Ne faites pas démarrer la rotation de la lame de scie lorsqu'elle est en contact avec la pièce ouvragée. Attendez que la lame de scie tourne à la vitesse maximale avant de commencer à couper.

Symbole

Symbole	Signification
V	Volts
——	Courant direct
n0	Vitesse sans charge
... / min	Rotation ou alternation par minute
A	Ampères

III. PRÉPARATIFS D'UTILISATION

Charge de la batterie autonome EY9251

Charger la batterie autonome lorsque la vitesse de coupe est plus lente que normale et ne permet pas d'effectuer une coupe efficace.

Si vous avez deux ensembles de batteries, vous pouvez en utiliser une pour continuer à travailler tandis que vous rechargez l'autre.

REMARQUE :

Chargez une nouvelle batterie, ou une batterie qui n'a pas été utilisée pendant une période prolongée, pendant 24 heures pour lui redonner sa pleine capacité.

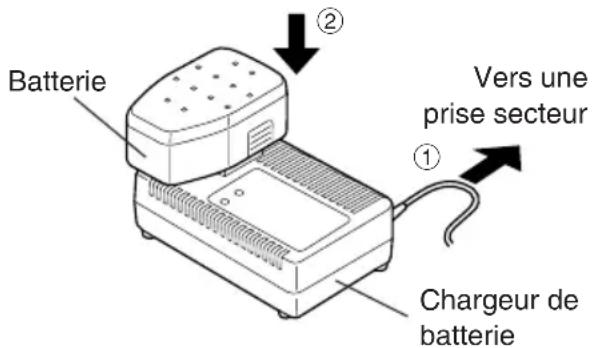

Chargeur de batterie (EY0110)

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.

REMARQUE :

Des étincelles peuvent être produites lorsque

la fiche est introduite dans la prise d'alimentation secteur ; toutefois, ceci ne pose aucun problème de sécurité.

1. Introduisez soigneusement la batterie dans le chargeur.

1. Pendant la charge, le témoin s'allume. Lorsque la charge est terminée, un interrupteur électronique s'actionne pour protéger la batterie.
2. La charge ne peut pas être réalisée si la batterie est chaude (par exemple, à la suite d'un long travail de perçage). Dans ce cas, le témoin d'attente, de couleur orange, reste allumé tant que la batterie n'est pas revenue à une température normale. La charge commence alors automatiquement.
3. Une fois la charge terminée, le témoin de charge clignote rapidement en vert.
4. Lorsque la batterie a subi pour quelque raison que ce soit une température trop BASSE, ou si la batterie n'a pas été utilisée pendant longtemps, le témoin de charge s'allume. Dans ce cas, il fau

dra un temps plus long que le temps de charge standard pour charger complètement la batterie.

• Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s'allume. Après quelques minutes, le voyant de charge risque de clignoter rapidement pour indiquer que la charge est terminée.
• Si le voyant de charge ne s'allume pas immédiatement après le branchement du chargeur ou, si après la durée de charge standard, le voyant ne s'éteint pas, consultez un revendeur/agréé pour de l'assistance technique.

REMARQUE :

• Lorsqu'une batterie froide (en dessous de 5 °C (41 °F)) doit être rechargée dans une pièce chaude, laissez la batterie dans la pièce pendant une heure au moins et rechargez-la quand elle a atteint la température ambiante. Sinon, il est possible que la batterie ne soit pas complètement chargée.
• Refroidissez le chargeur quand vous rechargez plus de deux ensembles à la suite.
• Ne mettez pas vos doigts dans les trous des connecteurs lorsque vous prenez les chargeurs ou à n'importe quelle occasion.

ATTENTION :

Pour éviter tout dommage ou incendie :

• N'utilisez pas de source d'alimentation provenant d'un générateur à moteur.
• Ne bouchez pas les trous d'aération du chargeur et de la batterie.
• Débranchez le chargeur lorsqu'il ne doit pas être utilisé.

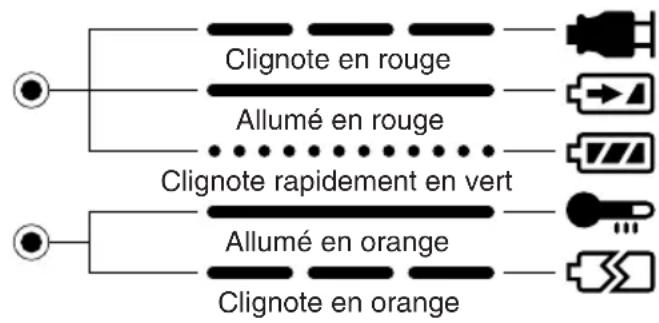

Indication du voyant

Le chargeur est branché dans la prise secteur. Prêt pour la charge.

Chargement en cours

Chargement terminé

La batterie est chaude. La charge commence lorsque la température de la batterie descend. Impossible de charger. Colmatage par la poussière ou mauvais fonctionnement de la batterie.

Emboîtement de la batterie autonome

MISE EN GARDE :

Avant d'accoupler la batterie autonome à la scie circulaire à couper les métaux, vérifier que l'interrupteur d'alimentation de la scie fonctionne normalement et revient bien en position d'arrêt quand il est relâché.

1. Comment emboîter la batterie autonome : (Voir la fig. 2.)

Emboîter la batterie autonome dans la partie arrière de la scie circulaire à couper les métaux. La batterie doit s'encastrer parfaitement en place. Si elle présente du jeu, c'est qu'elle n'est pas correctement connectée.

1. Comment retirer la batterie autonome :

Serrer les deux segments latéraux de la batterie autonome. Tirer tout droit la batterie autonome

et en arrêté pour la séparer de la scie circulaire à couper les métaux.

IV. UTILISATION

Avant d'utiliser la scie circulaire à couper les métaux

Cet outil a été conçu pour couper des métaux ferreux non trempés et des métaux non ferreux. Dans la section "Accessoires" figure la liste des lames de scie à utiliser pour les applications adéquates de cet outil. Pour réduire les risques de blessures, vous devez prendre les précautions suivantes :

• Ne coupez pas des pièces empilées. Coupez-les l'une après l'autre.
• Ne coupez pas de pièces en acier trempé.
• Coupez les pièces avec le bord le plus large du sabot sur le côté pincé de la pièce.
• Ne touchez pas la lame de scie, la pièce ouvragée ou les ébarbures de sciage avec les mains nues tout de suite après avoir effectué le sciage ; elles peuvent être très chaudes et risquent de vous brûler la peau.

À chaque fois que la scie circulaire à couper les métaux doit être utilisée, il convient de s'assurer qu'elle fonctionne normalement.

Se servir de la liste de contrôle indiquée ci-après pour faire cette vérification :

1. La lame de scie est-elle montée dans le bon sens ? La flèche imprimée sur la lame de scie doit être dirigée dans le même sens que la flèche du protecteur supérieur de lame de scie. 2. La lame de scie est-elle fixée correctement ? Vérifier que le boulon d'assemblage à six pans est bien bloqué. (Voir la figure 13) 3. Un examen visuel révèle-t-il que la lame de scie est en bon état ?

Remplacer immédiatement la lame de scie si des fissures sont détectées sur la lame ou si des dents sont cassées.

4. Le protecteur mobile inférieur de lame se ferme-t-il correctement ?

AVERTISSEMENT

Pour éviter tout risque d'accident corporel, ne pas se servir de la scie circulaire à couper les métaux si le protecteur mobile inférieur de lame ne revient pas rapidement au-dessus de la lame.

5. Le protège-lame transparent est-il bien installé ? 6. La batterie autonome est-elle chargée et emboîtée correctement dans la scie circulaire à couper les métaux ? 7. Le levier d'ajustement de la profondeur de sciage est-il bien serré ? 8. La pièce ouvragée est-elle bien pincée sur le tréteau de la scie ou sur l'établi ?

Utilisation de la scie circulaire à couper les métaux

MISE EN GARDE :

Pour réduire le risque de blessures, veuillez lire les instructions de sécurité figurant en tête de cette notice avant d'utiliser la scie circulaire à couper les métaux.

AVERTISSEMENT

Pour réduire le risque de blessures, portez des lunettes de sécurité ou des lunettes équipées de protecteurs latéraux.

Procéder suivant les étapes ci-après :

Saisir la scie circulaire à couper les métaux à deux mains. (Voir la fig. 4.) Ne jamais essayer de retarder des particules issues de la coupe alors que la lame de scie tourne encore.

1. Alignez la ligne de mire du sabot sur votre ligne de sciage. (Voir la fig. 3.)

Alignement sur la ligne de sciage

• Utilisez l'encoche comme guide pour déterminer la position de sciage. Alignez l'encoche sur la ligne de sciage. La position de sciage pouvant être différente selon la lame de scie utilisée, faites un essai de sciage préalablement.

Abaissez le levier de verrouillage d'interrupteur, puis pressez l'interrupteur d'alimentation pour démarrer le moteur, et enfin relâchez le levier de verrouillage d'interrupteur.

ATTENTION :

• Vérifiez que le levier du verrou du commutateur marche. Si le commutateur d'alimentation peut être activé sans presser le levier du verrou du commutateur, arrêtez d'utiliser l'appareil. Portez l'outil à un centre de réparation autorisé.
• Tenez toujours la poignée dans une main et le bouton avant dans l'autre. (Voir figure 4). Maintenez une pression ferme et pressez complètement le commutateur.
• La lame ne doit pas toucher le matériau à couper avant de démarrer le moteur. Attendez que la lame atteigne sa vitesse maximale avant de commencer la coupe.
• Cet outil ne possède pas de dispositif pour verrouiller l'interrupteur d'alimentation sur la position "ON", et vous ne devez absolument pas tenter de le fixer sur la position "ON".
• Commencez à couper lorsque la lame tourne à la vitesse maximum. 4. Pendant la coupe, gardez une ligne de sciage bien droite. Déplacez la scie circulaire à couper les métaux vers l'avant à vitesse bien uniforme, tout en regardant l'extrémité de la lame de scie à travers le protège-lame transparent.

AVERTISSEMENT

• Pour éviter tout retour dangereux, gardez le sabot de la scie circulaire à couper les métaux bien à plat sur la surface de la pièce que vous sciez.
• Ne forcez jamais lors de l'utilisation de la scie circulaire à couper les métaux. Appliquez une pression légère et continue.

5. Si la température du moteur de la scie devient particulièrement élevée, interrompez momentanément le travail de coupe. Laissez la scie circulaire à couper les métaux refroidir puis reprenez la coupe. 6. Il est toujours plus sûr d'enlever l'ensemble de la batterie après utilisation et avant de ranger le coupeur de métal.

Ajustement de la profondeur de sciage

• Retirez la batterie autonome.
• Desserrez le levier d'ajustement de la profondeur en le poussant, et ajustez la profondeur de sciage. Serrez fermement le levier d'ajustement de la profondeur en le relevant vers le carter du moteur à la profondeur de sciage voulue.

Guide de sciage (EY3500B7727)

(Disponible comme accessoire, non inclus)

La barrière de refente est pratique pour les coupes de refentes et les coupes répétées d'une largeur uniforme.

• Retirez la batterie autonome.
• Insérez le guide de sciage et ajustez la largeur de sciage. (Voir la fig. 6.)
• Serrez bien fermement la vis pour fixer le guide de sciage.

Comment faire un usage approprié de la scie (renseignements supplémentaires)

AVERTISSEMENT

Pour éviter de se blesser gravement :

• Il est important d'utiliser un dispositif adéquat pour tenir bien en place la pièce ouvragée, et de tenir fermement la scie circulaire à couper les métaux avec les deux mains pour éviter d'en perdre le contrôle et de se blesser.
• La figure 7 montre la position de sciage correcte.
• Noter que les mains sont éloignées du secteur de coupe.
• Veillez à ce qu'il n'y ait personne à proximité de la zone de travail et en dessous de la pièce ouvragée.
• Lorsque vous effectuez la coupe, ne tentez pas de tenir la pièce ouvragée avec la main.

Sciage de feuilles de grande taille :

Soutenez les feuilles de grande taille. Veillez à ajuster la profondeur du sciage afin de ne couper qu'en travers de la pièce ouvragée et non à travers les supports (Voir la fig. 8.) Les feuilles de grande taille fléchissent ou plient si elles ne sont pas correctement supportées. Si vous tentez d'effectuer la coupe sans mettre la pièce ouvragée bien à niveau et sans la soutenir correctement, la lame de la scie aura tendance à se bloquer, ce qui causera un retour (Voir la fig. 9.) - Ne supportez pas la pièce ouvragée loin de la ligne de sciage.

Coupe de pièces fines ou en tôle ondulée ;

Coupez les pièces fines ou en tôle ondulée à au moins 1 pouce du bord de la pièce ouvragée pour éviter de vous blesser ou d'endommager l'outil avec les petites ébarbures métalliques tirées dans le protège-lame supérieur.

Utilisez systématiquement des lames de scie parfaitement affûtées. En effet, les lames de scie propres et bien affûtées limitent au maximum les risques de blocage et de chocs de retard de lame.

▲ AVERTISSEMENT

Pour éviter de vous blesser gravement :

• Lorsque vous effectuez un sciage incomplet ou que vous interrompez le sciage, que la lame de scie est bloquée ou que la scie circulaire à couper les métaux cale, relâchez immédiatement l'interrupteur d'alimentation et tenez la scie circulaire sans bouger dans la pièce ouvragée jusqu'à ce que la lame de scie arrête complètement de tourner.
• Pour éviter les chocs de retour de lame, ne jamais essayer de retirer la lame de scie de la pièce à couper ni ramener la lame en arrière pendant qu'elle tourne encore. S'assurer que la lame de scie est complètement arrêtée et retirer ensuite la scie circulaire à couper les métaux de la fente de coupe. Pour reprendre un travail de coupe qui a été interrompu, mettre la scie circulaire à couper les métaux en marche et attendre que la lame de scie ait atteint sa vitesse de rotation maximum pour entrer doucement dans la fente de coupe et poursuivre le travail de coupe.
• Placez la partie la plus large du sabot sur la partie de la pièce ouvragée qui est solidement soutenue (voir la fig. 10), et jamais sur la section qui s'affaissera à la fin du sciage (voir la fig. 11). Pour éviter tout risque de contrôle de l'outil, saisir fermement la scie. Une façon désinvolte de procéder peut se traduire par de graves accidents corporels. 2. S'assurer que la lame de scie s'arrête complètement.

Bien que votre scie circulaire à couper les métaux soit équipée d'un frein, assurez-vous, avant de poser la scie circulaire, que la lame de scie soit complètement arrêtée et que le protège-lame inférieur soit fermé.

1. Ne pas se servir de la scie circulaire à couper les métaux lorsque son fonctionnement semble anormal. Séparer immédiatement la batterie autonome de la scie.

Si la température de la scie circulaire à couper les métaux est particulièrement élevée ou qu'elle ne fonctionne pas normalement, séparer la batterie autonome et cesser d'utiliser la scie. La faire réviser dans un centre de service après-vente autorisé.

AVERTISSEMENT

Pour éviter tout risque de blessures graves ou d'incendie, ne tentez pas de réparer vous-même la scie circulaire à couper les métaux. Ne démontez et ne modifiez jamais le corps de la scie circulaire à couper les métaux. Aucun des composants internes ne peut être réparé par l'utilisateur lui-même.

4. AUCUNE PARTIE DU CORPS NE DOIT VENIR DIRECTEMENT EN CONTACT AVEC LA SCIE

À COUPER LES MÉTAUX.

Lorsqu'une coupe est terminée, prendre toutes les précautions nécessaires pour que la scie ne frotte pas contre la jambe ou le flanc.

Ne pas oublier que le protecteur mobile inférieur de lame est rétractable et peut se prendre dans votre tenue vestimentaire et donc exposer la lame de scie. Éloigner les vêtements de la scie circulaire à couper les métaux. Rester cependant vigilant quant aux parties exposées de la lame de scie autant que dans les secteurs du protecteur mobile inférieur de lame que du protecteur supérieur.

▲ AVERTISSEMENT

Étant donné que la coupe d'une pièce métallique provoque des étincelles, il convient de :

• Toujours porter des lunettes de sécurité
• De ne jamais utiliser la scie circulaire à couper les métaux à proximité de matières inflammables ou dans un secteur où des matières inflammables sont utilisées. Des brûlures et des accidents corporels pourraient en être la conséquence.

5. N'enclenchez jamais le verrouillage de la broche pendant que la lame de scie tourne, ou ne l'enclenchez pas pour tenter d'arrêter l'outil. Ne mettez jamais l'interrupteur sur la position de marche lorsque le verrouillage de la broche est enclenché. Vous risqueriez d'endommager gravement votre scie circulaire à couper les métaux.

V. ENTRETIEN

▲ AVERTISSEMENT

Avant d'entreprendre la moindre opération d'entretien et pour éviter tout risque d'accidents corporels graves, il faut toujours retirer la batterie autonome de la scie circulaire à couper les métaux.

MISE EN GARDE :

Pour avoir la certitude de réunir en permanence les conditions de SÉCURITÉ et de FIABILITÉ nécessaires, les opérations d'entretien doivent être confiées à un centre de service après-vente autorisé. Il faut toujours exiger que le remplacement de pièces soit fait par des pièces d'origine Panasonic.

Comment retirer la lame de scie

MISE EN GARDE :

Ne pas oublier que la lame de scie est bouillante après une opération de coupe. Il faut donc laisser refroidir suffisamment la lame de scie avant de la séparer de la scie.

Procéder suivant les étapes indiquées ci-dessous :

1. Séparer la batterie autonome de la scie circulaire à couper les métaux.
2. Maintenez le bouton de verrouillage de broche vers le bas. Ceci empêche la lame de scie de tourner.

3. Se servir de la clé hexagonale fournie pour desserrer le boulon hexagonal.

REMARQUE :

La clé hexagonale doit être rangée dans la fente de rangement du boîtier de la scie circulaire à couper les métaux si elle n'est pas utilisée.

1. Retirer le boulon hexagonal et la rondelle extérieure. 5. Se servir du levier de relevage du protecteur mobile inférieur pour escamoter (ouvrir) le protecteur mobile inférieur.
2. Retirer délicatement la lame de scie. 7. Nettoyez le coupeur de métal si nécessaire.

MISE EN GARDE :

Veiller à ne pas se blesser les mains sur la lame au cours de cette opération.

• Lorsqu'une lame de scie est mise au rebut, l'envelopper d'une épaisse feuille de carton. Ceci permet d'éviter que d'autres personnes se blessent avec la lame jetée.

Comment remonter la lame de scie

Procéder suivant les étapes indiquées ci-dessous :

1. Séparer la batterie autonome de la scie circulaire à couper les métaux.
2. Retirer les particules issues de la coupe de la surface de la lame de scie. 3. Se servir du levier de relevage de protecteur mobile inférieur pour escamoter (ouvrir) le protecteur mobile inférieur. 4. Remonter la lame de scie en procédant de la façon illustrée sur la figure ci-dessus. (Voir la fig. 12.) Veiller à ce que les deux flèches de sens de rotation de la lame et la flèche de sens de rotation du protecteur supérieur de lame de scie soient orientées dans la même direction. 5. Remonter la rondelle extérieure. 6. Remonter le boulon hexagonal. 7. Maintenez le bouton de verrouillage de broche vers le bas. Ceci empêche la lame de scie de tourner. 8. Serrer le boulon hexagonal avec la clé hexagonale fournie avec la scie.

REMARQUE :

La clé hexagonale doit être rangée dans la fente de rangement du boîtier de scie circulaire à couper les métaux si elle n'est pas utilisée.

AVERTISSEMENT

Si vous ne respectez pas ces instructions, vous risquez de vous blesser gravement.

Pour utiliser correctement la batterie autonome

Batterie autonome Ni-MH (EY9251)

• Rechargez la batterie Ni-MH complètement avant de la ranger, afin de lui assurer une durée de vie plus longue.
• Le niveau de température ambiante moyenne se situe entre 0°C (32°F) et 40°C (104°F).

Si la batterie est utilisée alors que sa température est inférieure à 0°C (32°F), l'outil pourrait ne pas fonctionner correctement. Dans ce cas, rechargez complètement la batterie pour rétablir son fonctionnement normal.

• Lorsque vous n'utilisez pas la batterie, éloignez-la d'autres objets métalliques tels que : trombones, pièces de monnaie, clés, clous, vis et autres petits objets métalliques susceptibles de connecter les bornes entre elles. Si vous court-circuitez les bornes de la batterie, vous risquez de causer des étincelles, de vous brûler ou de provoquer un incendie.
• Lorsque vous utilisez l'outil avec une batterie NiMH, assurez-vous que la pièce soit bien ventilée.

Longévité des batteries

Les batteries rechargeables ont une longévité limitée. Si le temps de fonctionnement devient très court après la recharge, remplacez la batterie par une neuve.

REMARQUE :

L'emploi en environnement très froid ou très chaud peut réduire la capacité de fonctionnement par charge. - Même si vous n'utilisez pas le coupeur de métaux, rechargez l'ensemble de la batterie au moins une fois tous les six mois.

Recyclage de la batterie autonome

ATTENTION :

• Pour la protection de l'environnement naturel et le recyclage des matériaux, veillez à mettre la batterie au rebut à un endroit prévu officiellement à cet effet, s'il y en a un dans votre pays.

Nettoyage de la scie circulaire à couper les métaux

Pour avoir la certitude d'obtenir en permanence d'excellentes performances de votre scie circulaire à couper les métaux et de pouvoir l'utiliser en toute sécurité, entretenez-la régulièrement.

Procéder suivant les étapes indiquées ci-dessous :

1. Séparer la batterie autonome de la scie circulaire à couper les métaux.
2. Essuyer les surfaces extérieures de la scie circulaire à couper les métaux avec un chiffon sec et souple. Ne pas se servir d'un chiffon humide ou de produits d'entretien liquides.

En effet, ils risquent d'abîmer la finition de la scie circulaire à couper les métaux.

1. Essuyer soigneusement toute trace d'huile ou de graisse risquant de rendre la scie circulaire à couper les métaux glissante ou d'empêcher une bonne saisie de la poignée. 4. Retirer la lame de scie de la scie et enlever les particules qui s'y sont déposées avec une brosse.

MISE EN GARDE :

Pour éviter tout risque d'accident et pour ne pas endommager la scie circulaire à couper les métaux, ne jamais immerger tout ou partie de la scie dans un liquide.

Protège-lame transparent

AVERTISSEMENT

Si le protège-lame est fissuré ou rompu, confiez la scie circulaire à couper les métaux à un centre de service agréé pour le remplacer. Ne tentez pas d'utiliser la scie circulaire. Vous risqueriez de vous blesser gravement. N'utilisez jamais votre scie circulaire à couper les métaux avec un protège-lame transparent endommagé, ou sans que le protège-lame soit en place. Les ébarbures projetées risqueraient de vous blesser gravement.

VI. ACCESSOIRES

AVERTISSEMENT

L'utilisation d'accessoires ne figurant pas dans ce manuel peut causer un incendie, un choc électrique ou des blessures corporelles. N'utilisez que les accessoires recommandés. L'utilisation d'une lame sur des matériaux plus épais ou plus fins que commandé aura pour conséquence une coupe grossière et pourrait aggraver le risque de "retour en arrière" ("kick-back") ou autres dommages.

Lame pour matériaux métalliques

• EY9PM17A

Pour couper du fer brut

Épaisseur du matériau

0,3 mm - 6,0 mm (1/64" - 15/64")

Lame pour couper des matériaux métalliques fins

(Accessoire en option)

• EY9PM17B

Pour couper du fer brut fin

Épaisseur du matériau

0,3 mm - 2,0 mm (1/64" - 5/64")

Guide de sciage (Accessoire en option)

• EY3500B7727

Pour effectuer commodément des sciages en planches et des sciages répétés de largeur uniforme

ches et des sciages répétés de largeur uniforme

Batterie autonome

•EY9251

Chargeur de batterie

• EY0110

VII. FICHE TECHNIQUE

Scie circulaire à couper les métaux (EY3552)

Tension de moteur 18 volt courant continu
Vitesse de rotation de lame 2900/min. (rpm)
Taille de lame
Diamètre extérieur	165 mm (6-1/2")
Dimension d'arbre	20 mm (25/32")
Profondeur maximum de coupe 3	- 56 mm (1/8" - 2-13/64") (lame de 165 mm de diamètre)
Dimensions (L x l x H)	345 x 198 x 264 mm(13-37/64" x 7-51/64" x 10-25/64")
Poids (avec la batterie autonome)	4 kg (8,82 lbs)

Batterie autonome (EY9251)

Accumulateur Batterie Ni-MH
Tension de batterie 18 V de courant continu (1,2 V × 15 éléments)

Chargeur de batterie (EY0110)

Modèle EY0110
Tension électrique Voir la plaque	signalétique se trouvant sur le côte inférieur du chargeur.
Poids 0,78 kg (1,72 lbs)
Durée de chargement 65 min (EY9251)

REMARQUE :

• Ne chargez pas de batteries Ni-Cd de type "Y".
• Pour les batteries applicables à ce chargeur, reportez-vous à l'étiquette apposée sur le chargeur ou au catalogue général actuel.

I. INTRODUCTION

Chargeur de batterie (EY0110)
