Märke	Panasonic
Modell	EY3552
Produkttyp	Batteridriven cirkelsåg för metall
Huvudanvändning	Skärning av ohärdade järnmetaller och icke-järnmetaller
Strömförsörjning	Ni-MH 18 V uppladdningsbart batteri (modell EY9251)
Laddare	Modell EY0110, laddningstid 65 min för EY9251
Tomgångshastighet	2900 varv/min
Bladdiameter	165 mm (6-1/2")
Max skärdjup	3 till 56 mm (beroende på 165 mm blad)
Mått (L × B × H)	345 × 198 × 264 mm
Vikt (med batteri)	4 kg
Broms för blad	Ja
Nedre bladskydd	Rörligt, indragbart med spak
Sågsstyrning	Tillval (EY3500B7727)
Rekommenderat blad för grovt stål	EY9PM17A (tjocklek 0,3-6,0 mm)
Rekommenderat blad för tunt stål	EY9PM17B (tjocklek 0,3-2,0 mm)
Rengöring	Torr trasa, doppa inte
Underhåll	Kontrollera och byt blad om skadat, lämna reparationer till auktoriserad service
Viktig säkerhet	Använd skyddsglasögon, andningsskydd, hörselskydd; undvik stickade handskar; använd inte nära brännbart material
Ingående tillbehör	Sexkantsnyckel, batteri (beroende på version), laddare

Vanliga frågor - EY3552 PANASONIC

Vilka material kan denna såg skära?

Denna såg är utformad för att skära ohärdade järnmetaller och icke-järnmetaller. Använd den inte för att skära härdat stål, trä eller andra icke-metalliska material.

Hur byter man sågbladet?

Först, ta bort batteriet. Håll in spindellåsknappen. Använd den medföljande sexkantsnyckeln för att lossa sexkantsbulten. Ta bort bulten och yttre brickan, öppna nedre bladskyddet med spaken, ta sedan bort bladet. För montering, gör i omvänd ordning med hänsyn till rotationsriktningen (pilar). Dra åt bulten ordentligt.

Hur lång tid tar det att ladda batteriet?

Standardladningstiden är cirka 65 minuter för batteri EY9251 med laddare EY0110. Ett nytt eller länge oanvänt batteri kan behöva 24 timmars laddning för att återfå full kapacitet.

Vilka är de viktiga säkerhetsåtgärderna?

Använd alltid skyddsglasögon, dammask och hörselskydd. Bär inte stickade handskar. Håll sågen med båda händerna, håll fingrarna borta från skärområdet. Se till att nedre bladskyddet fungerar korrekt. Klipp aldrig brännbart material.

Hur justerar man skärdjupet?

Ta bort batteriet. Lossa djupjusteringsspaken genom att trycka den, justera till önskat djup (mellan 3 och 56 mm beroende på blad), dra sedan åt spaken genom att lyfta den mot motorhuset.

Vad gör man om bladet fastnar?

Släpp omedelbart strömbrytaren och håll sågen stilla i arbetsstycket tills bladet stannat helt. Försök inte dra ut bladet med våld. När det stannat, ta bort batteriet och undersök orsaken till blockeringen innan du startar om.

Vilka tillbehör finns till denna såg?

Tillbehören inkluderar extra blad: EY9PM17A för grovt stål (tjocklek 0,3-6 mm) och EY9PM17B för tunt stål (0,3-2 mm). En sågsstyrning (EY3500B7727) finns också som tillval för repeterande kapning med jämn bredd.

Hur underhåller man sågen?

Rengör utsidan med en torr, mjuk trasa. Doppa aldrig sågen i vätska. Ta regelbundet bort bladet och rengör metallpartiklar med en borste. Kontrollera tillståndet på det genomskinliga bladskyddet och nedre bladskyddet. Alla reparationer ska utföras av ett auktoriserat servicecenter.

Kan batteriet återvinnas?

Ja, för att skydda miljön, återvinn det använda batteriet på en officiell insamlingsplats. Kasta inte batteriet med hushållsavfall.

Var hittar man den fullständiga bruksanvisningen?

Den fullständiga bruksanvisningen (124 sidor) finns som gratis PDF-nedladdning på webbplatsen notice-facile.com för modell Panasonic EY3552. Den finns även att läsa online på flera språk.

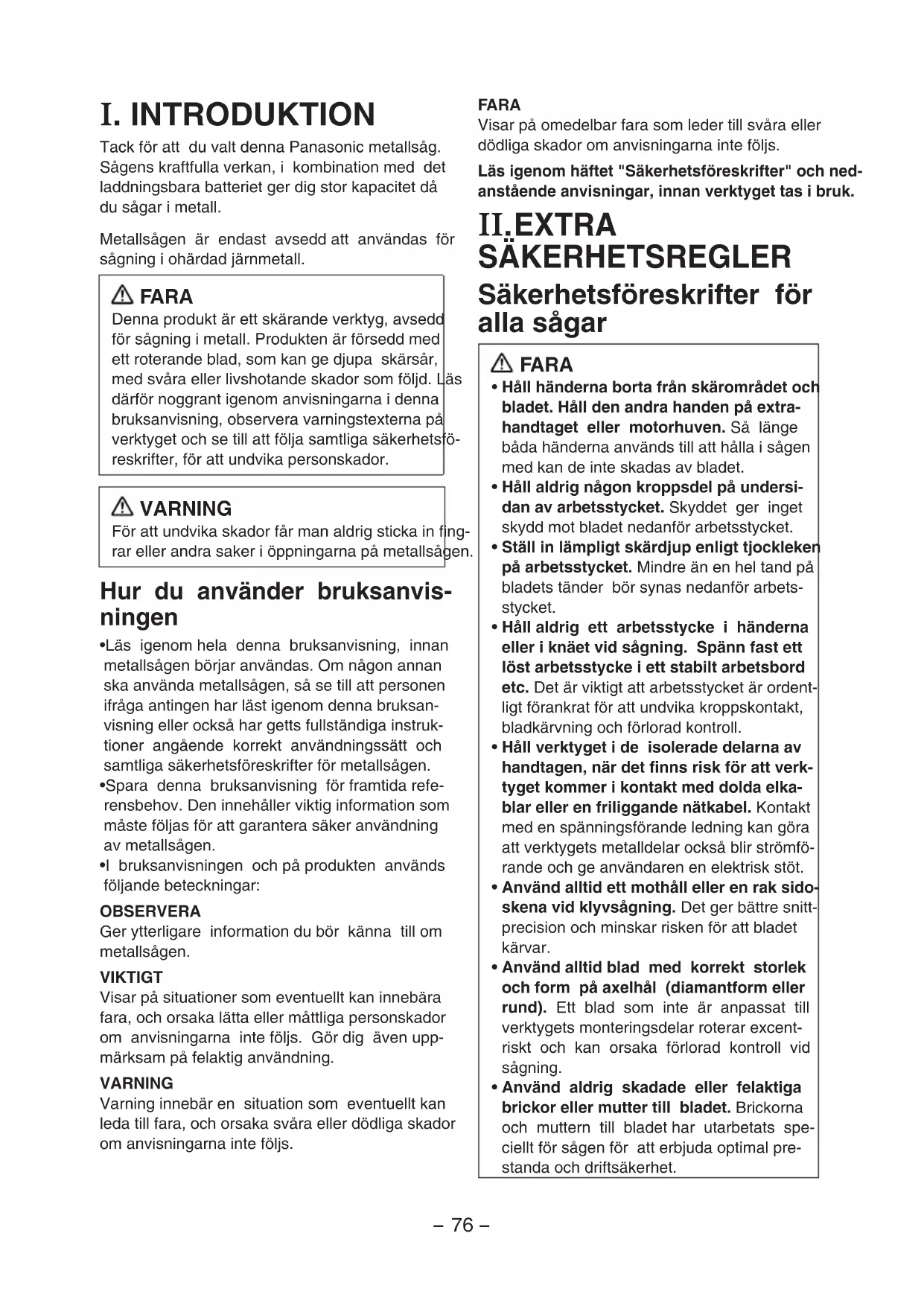

BRUKSANVISNING EY3552 PANASONIC

Tack för att du valt en Panasonic metallsåg. Sågens kraftfulla verkan, i kombination med det laddningsbara batteriet, ger dig stor kapacitet när du sågar i metall.

Metallsågen är endast avsedd att användas för sågning i ohärdad järnmetall.

FARA

Denna produkt är ett skärande verktyg, avsett för sågning i metall. Produkten är försedd med ett roterande blad, som kan ge djupa skärsår, med svåra eller livshotande skador som följd. Läs därför noggrant igenom anvisningarna i denna bruksanvisning, observera varningstexterna på verktyget och se till att följa samtliga säkerhetsföreskrifter, för att undvika personskador.

VARNING

För att undvika skador får man aldrig sticka in fingrarna eller andra saker i öppningarna på metallsågen.

Hur du använder bruksanvisningen

Läs igenom hela denna bruksanvisning, innan metallsågen börjar användas. Om någon annan ska använda metallsågen, så se till att personen i fråga antingen har läst igenom denna bruksanvisning eller också har getts fullständiga instruktioner angående korrekt användningssätt och samtliga säkerhetsföreskrifter för metallsågen. Spara denna bruksanvisning för framtida referensbehov. Den innehåller viktig information som måste följas för att garantera säker användning av metallsågen. - I bruksanvisningen och på produkten används följande beteckningar:

OBSERVERA

Ger ytterligare information du bör känna till om metallsågen.

VIKTIGT

Visar på situationer som eventuellt kan innebära fara, och orsaka lätta eller måttliga personskador om anvisningarna inte följs. Gör dig även uppmärksam på felaktig användning.

VARNING

Varning innebär en situation som eventuellt kan leda till fara, och orsaka svåra eller dödliga skador om anvisningarna inte följs.

FARA

Visar på omedelbar fara som leder till svåra eller dödliga skador om anvisningarna inte följs.

Läs igenom häftet "Säkerhetsföreskrifter" och nedanstående anvisningar, innan verktyget tas i bruk.

• Håll händerna borta från skärområdet och bladet. Håll den andra handen på extrahandtaget eller motorhuven. Om båda händerna används till att hålla i sågen kan de inte skadas av bladet. Håll aldrig någon kroppsdel på undersidan av arbetsstycket. Skyddet ger inget skydd mot bladet nedanför arbetsstycket.
• Ställ in lämpligt skärdjup enligt tjockleken på arbetsstycket. Mindre än en hel tand på bladets tänder bör synas nedanför arbetsstycket.
• Håll aldrig arbetsstycket i händerna eller i knäet vid sågning. Spänn fast ett löst arbetsstycke i ett stabilt arbetsbord etc. Det är viktigt att arbetsstycket är ordentligt förankrat för att undvika kroppskontakt, bladkärvning och förlorad kontroll.
• Håll verktyget i de isolerade delarna av handtagen, när det finns risk för att verktyget kommer i kontakt med dolda elkablar eller en friliggande nätkabel. Kontakt med en spänningsförande ledning kan göra att verktygets metalldelar också blir strömförande och ge användaren en elektrisk stöt.
• Använd alltid ett mothåll eller en rak sidoskena vid klyvsågning. Det ger bättre snittprecision och minskar risken för att bladet kärvar.
• Använd alltid blad med korrekt storlek och form på axelhål (diamantform eller rund). Ett blad som inte är anpassat till verktygets monteringsdelar roterar excentriskt och kan orsaka förlorad kontroll vid sågning.
• Använd aldrig skadade eller felaktiga brickor eller muttrar till bladet. Brickorna och muttern till bladet har utarbetats speciellt för sågen för att erbjuda optimal prestanda och driftsäkerhet.

Vidare säkerhetsföreskrifter för alla sågar

Uppkomst och förebyggande av bakslag:

• Bakslag är en plötslig reaktion av att bladet kläms fast, kärvar eller hamnar snett, som gör att den okontrollerade sågen kastas upp från arbetsstycket och mot användaren.
• När bladet kläms fast eller kärvar i sågspåret, stoppas bladets rörelse upp samtidigt som motorns drift gör att sågen snabbt kastas bakåt mot användaren.
• Om bladet vrider sig eller hamnar snett i spåret kan det hända att tänderna i bladets bakkant skär in i ytan på trästycket, så att bladet klättrar ut ur sågspåret och hoppar bakåt mot användaren.

Bakslag, som orsakas av felaktig hantering av sågen och/eller felaktigt tillvägagångssätt eller felaktiga förhållanden, kan undvikas genom att iaktta följande försiktighetsåtgärder.

1) Håll sågen i ett stadigt grepp med båda händerna och håll armarna så att kraften från ett eventuellt bakslag kan motverkas. Håll kroppen på endera sidan om, inte i linje med, bladet.

Ett bakslag kan medföra att sågen kastas bakåt, men kraften i ett bakslag kan genom korrekta försiktighetsåtgärder motverkas av användaren.

2) Om bladet kärvar eller arbetet av någon annan anledning plötsligt behöver avbrytas, så släpp strömbrytaren och håll sågen orörlig i arbetsstycket tills bladet har stannat helt. Försök aldrig ta bort sågen från arbetsstycket eller dra sågen bakåt medan bladet är i rörelse, eftersom det kan medföra bakslag. Undersök det aktuella problemet och åtgärda det på lämpligt sätt för att undvika att bladet kärvar på nytt. 3) Placera sågen i mitten av sågspåret och kontrollera att inte sågtänderna ligger an mot arbetsstycket, när en påbörjad sågning ska fortsättas.

Om sågbladet kärvar kan det hända att det klättrar uppåt eller slungas bakåt från arbetsstycket, när motorn startas.

4) Stötta upp större arbetsstycken ordentligt för att minska risken för att bladet kläms fast eller att bakslag uppstår.

Stora arbetsstycken kan ha en tendens att ge efter för sin egen tyngd. Se därför till att stöd placeras på var sida om skärområdet och vid båda ändarna under ett stort arbetsstycke.

5) Använd inte slöa eller skadade blad. Ett blad som är oslipat eller i undermåligt skick

ger ett smalt sågspår, vilket lätt resulterar i stor friktion, bladkärvning eller bakslag.

6) Låsspakar för bladdjup och vinkelinställning måste vara ordentligt åtdragna, innan sågning påbörjas. Om bladets inställning ändras under pågående sågning kan det ge upphov till kärvning eller bakslag. 7) Var extra försiktig vid insågning i en vägg eller någon annan blind punkt. Det kan hända att det utstickande bladet stöter på något som kan orsaka bakslag.

Säkerhetsföreskrifter för metalsågen

1) Kontrollera före varje användning att det undre bladskyddet stänger sig som det ska. Använd inte sågen om inte bladskyddet kan röra sig fritt och stänger sig omedelbart. Det undre bladskyddet får inte klämmas fast eller bindas fast i öppet läge. Om sågen skulle råka tappas kan det hända att det undre bladskyddet böjs. Lyft i så fall upp det undre bladskyddet med dess lyftarm och kontrollera att bladskyddet vid alla vinklar och skärdjup kan röra sig obehindrat, utan att komma i kontakt med bladet eller någon annan del. 2) Kontrollera funktionen hos det undre bladskyddets fjäder. Om bladskyddet och fjädern inte fungerar ordentligt, så måste det åtgärdas före användning. Det kan hända att det undre bladskyddet fungerar trögt på grund av skadade delar, gummirester eller ansamling av skräp. 3) Det undre bladskyddet bör inte hållas tillbaka manuellt annat än vid sådana speciella arbeten som insägning eller kompoundsägning. Lyft i sådant fall upp det undre bladskyddet med dess lyftarm och släpp sedan bladskyddet så fort sågbladet har trängt in i arbetsstycket. För all annan typ av sågning ska det undre bladskyddet arbeta automatiskt. 4) Kontrollera alltid att det undre bladskyddet täcker över sågbladet, innan sågen placeras på en bänk eller ett golv. Om sågen läggs ner med ett roterande, oskyddat blad kommer sågen att förflytta sig bakåt samtidigt som allt som kommer i vägen blir söndersågat. Observera den tid det tar innan bladet har stannat helt efter att strömbrytaren har släppts upp. 5) Använd inga slipskivor. 6) Bär vid behov ansiktsmask eller munskydd, om arbetet är dammigt.

7) Använd sågblad som rekommenderas av tillverkaren. 8) Bär hörselskydd vid långvarig användning av verktyget. 9) Risken för bakslag ökar allteftersom batteriet laddas ur. 10) Var noga med att inspektera aktuellt material. Undvik att såga i olika annorlunda material. 11) Var noga med att inte tappa metallsågen. 12) Svinga inte metallsågen. 13) Täck aldrig över ventilationsöppningarna och håll dem fria från damm och smuts. 14) Sätt inte fast metallsågen i ett skruvstäd. Använd aldrig metallsågen uppochnervänd i ett skruvstäd. Det är mycket farligt och kan resultera i allvarliga olyckor. 15) Bär aldrig stickadevantar. 16) Kontrollera att ingen person befinner sig nedanför vid användning av metallsågen högt uppe. 17) Vidrör inte bladet direkt efter användning. Det kan vara varmt och orsaka brännskador. 18) Vidrör inte ett arbetsstycke som just har sågats i. Det kan då vara mycket varmt. 19) Använd inte skärolja. Användning av skärolja kan orsaka brand. 20) Såga inte i ett arbetsstycke som är täckt eller nerstänkt med bensin, olja, lösningsmedel, thinner etc.

Kontakt med dessa material kan medföra att det genomskinliga skyddet skadas.

21) Ta inte bort det genomskinliga skyddet eller det undre bladskyddet. Om det genomskinliga skyddet eller det undre bladskyddet är skadat eller saknas, lämna in metallsågen till en auktoriserad serviceverkstad för utbyte. 22) Starta inte sågen medan sågbladet vidrör arbetsstycket. Vänta tills bladet roterar med full hastighet, innan sågning påbörjas.

Symbol

Symbol	Betydelse
V	Volt
——	Likström
n0	Ingen lasthastighet
... / min	Varv i minutes
A	Ampere

III. UPPSÄTTNING

Laddning av batteriet EY9251

Ladda batteriet när såghastigheten sjunker så lågt att sågningen blir ineffektiv.

Om du har två batterier, kan du fortsätta arbeta medan det ena laddas.

OBSERVERA:

När batteriet laddas för första gången, eller efter lång lagring, ska det laddas under 24 timmar för att nå full effekt.

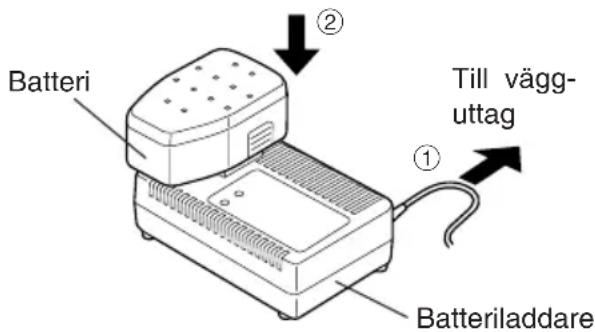

Batteriladdare (FY0110)

1. Anslut laddaren till ett vägguttag.

OBSERVERA:

Det kan uppstå gnistor när kontakten är ansluten till ett vägguttag, men detta utgör inte något säkerhetsproblem.

1. Sätt i batteriet ordentligt i laddaren.

1. Under laddningen lyser laddningslampan. För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.
2. Om batteriet är för varmt (t.ex. direkt efter tungt arbete) startar inte laddningen. Den

orange "standby"-lampan lyser tills batteriet svalnat, därefter påbörjas laddningen automatiskt.

1. När laddningen är avslutad börjar laddningslampan blinka hastigt i grönt.
2. Laddningslampan tänds om batteripaketet är alltför kallt eller om det inte använts under en längre tid. I detta fall kommer laddningen av batteripaketet att ta något längre än den normala laddningstiden.
3. Vid isättning av ett fulladdat batteripaket i laddaren på nytt kommer laddningslampan att tändas. Efter några minuter börjar laddningslampan blinka snabbt för att visa att laddningen är klar.
4. Vänd dig till en auktoriserad återförsäljare om laddningslampan inte tänds omedelbart efter att laddaren anslutits till nätet, eller om den inte släcks efter den normala laddningstiden.

OBSERVERA:

• När du ska ladda ett kallt batteri (under 5°C) på ett varmt ställe, ska du låta batteriet ligga på detta ställe minst en timme i förväg så att batteriet får rumstemperatur. I annat fall kan det hända att batteripaketet inte laddas till fullo.
• Kyl ner laddaren om du tänker ladda mer än två batteripaket i följd.
• Stick inte in fingrarna i kontakthålet när du håller laddaren i handen eller vid andra tidpunkter.

VIKTIGT:

För att undvika skador och brandrisk:

• Använd inte en motordriven generator som strömkälla.
• Täck inte över ventilationshålen på laddaren och batteriet.
• Koppla bort laddaren när den inte används.

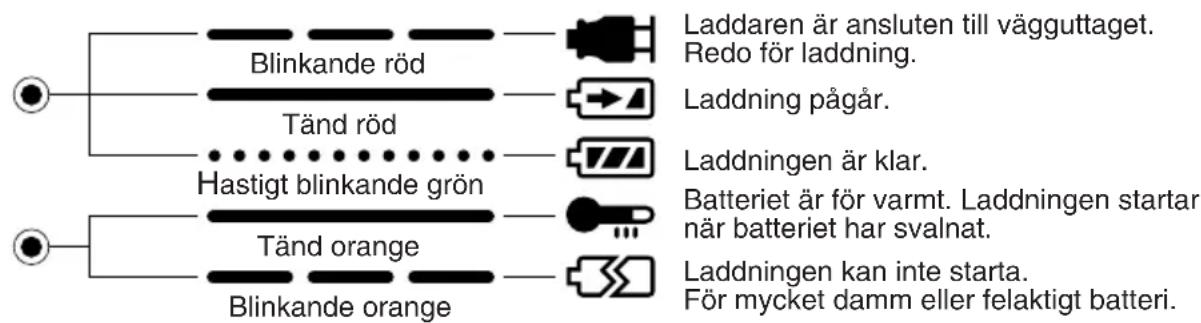

Lampindikationer

Kontrollera innan du installerar batteriet att metall-sågens strömbrytare fungerar som den ska, och återgår till "OFF"-läget när du släpper den.

1. Installera batteriet så här: (Se Fig. 2.)

Skjut batteriet på plats på metallsågens bakstycke. Batteriet ska fastna med ett klick. Om batteriet sitter löst är det inte korrekt anslutet.

Skjut ut batteriet från metallsågen.

IV. ANVÄNDNING

Innan du börjar använda metall-sågen

Metallsågen är avsedd för sågning i ohärdad järnmetall och järnfri metall. Vi hänvisar till listan i avsnittet "Tillbehör" angående blad som kan användas för korrekt tillämpning av verktyget. Följande försiktighetsåtgärder måste följas för att minska risken för personskador:

Såga inte staplade arbetsstycken. Såga ett arbetsstycke i taget. Såga inte i härdat stål. Såga ett arbetsstycke med den bredare kanten på över den fastspända sidan av arbetsstycket. - Vidrör inte sågbladet, arbetsstycket eller sågspån med bara händer direkt efter sågning, eftersom dessa delar då kan vara heta och orsaka brännskador.

Varje gång du ska använda metallsågen måste du kontrollera att den är i gott skick.

Gör detta med hjälp av följande checklista:

Kontrollera att insexskruven är hårt åtdragen. (Se Fig. 12.)

3. Ser bladet ut att vara i gott skick?

Byt omedelbart blad om det har sprickor eller om några tänder är skadade.

4. Stängs det undre bladskyddet som det skall?

VARNING

För att undvika skador får metallsågen inte användas om det undre bladskyddet inte snabbt stängs över bladet.

5. Är det genomskinliga skyddet ordentligt fastmonterat?

1. Är batteriet laddat och stadigt fastsatt på metallsågen? 7. Är djupinställningsspaken för inställt skärdjup ordentligt åtdragen?
2. Är arbetsstycket ordentligt fastspänt på en sågbock, en arbetsbänk e.dyl.?

Användning av metallsågen VIKTIGT:

Läs säkerhetsföreskrifterna i början av denna bruksanvisning, innan metallsågen används, för att minska risken för personskador.

VARNING

Bär skyddsglasögon eller glasögon med sidoskydd för att minska risken för personskador.

Gör så här:

Häll metallågen med båda händerna. (Se Fig.

4.) Försök inte ta bort sågat material medan sågbladet roterar.

1. Placera riktlinjen på skon i linje med skärlinjen. (Se Fig. 3.)

Anpassning till skärlinjen

• Använd skåran som riktlinje vid fastställande av korrekt skärposition. Anpassa skåran till skärlinjen.

Utför vid behov en provsågning, eftersom skärpositionen kan variera beroende på vilket sågblad som används.

1. Tryck in strömbrytarskyddet och tryck på strömbrytaren för att starta motorn. Släpp därefter strömbrytarskyddet.

VIKTIGT:

• Kontrollera att säkerhetsspärren fungerar. Om sågen startar när du trycker på strömbrytaren utan att säkerhetsspärren trycks in, ska du avbryta allt arbete med detsamma. Lämna i detta fall in sågen hos en auktoriserad serviceverkstad.
• Håll alltid i handtaget med ena handen och i det främre handtaget med den andra handen. (Se Fig. 4.) Ta ett stadigt tag i sågen och tryck säkerhetsspärren väl ned.
• Sågen får inte vidröra materialet som ska sågas förrän efter det att motorn startats. Vänta tills sågen uppnått full hastighet innan du börjar såga.
• Metallsågen har ingen anordning för att spärra strömbrytaren i tillslaget läge (ON). Försök inte spärra strömbrytaren på något sätt medan den är i tillslaget läge (ON).

3. Börja såga efter att sågbladet har uppnått full rotationshastighet.

4. Se till att såga i en rak skärlinje. Kontrollera bladets framkant genom det genomskinliga skyddet och för metallågen framåt med jämn hastighet.

VARNING

• Se till att hålla sågen på metallågen plant mot arbetsstycket vid sågning för att undvika farliga bakslag. Försök aldrig forcera metallsågen vid sågning. För den framåt med ett lätt och regelbundet tryck.

5. Avbryt sågningen om motorn börjar kännas för varm. Låt metallsågen svalna innan du fortsätter arbetet. 6. Det är en god regel att alltid ta loss batteriet efter avslutat arbete innan metallsågen läggs undan.

Inställning av skärdjup

- Ta bort batteriet. - Tryck på djupinställningsspaken för att lossa den och ställ in skärdjupet.

Dra åt djupinställningsspaken ordentligt genom att lyfta upp den mot motorhuven medan önskat skärdjup är installerat. (Se Fig. 5.)

Mothåll (EY3500B7727)

(Säljs som extra tillbehör, medföljer ej)

Mothållet gör det lättare att klyva långa föremål samt att såga upprepade föremål med samma bredd.

- Ta bort batteriet. - Skjut in mothållet och ställ in skärbredden. (Se Fig. 6.) - Dra åt skruven ordentligt för att spänna fast mothållet.

Korrekt användning (detaljerade anvisningar)

VARNING

För att förebygga allvarliga personskador:

Det är viktigt att en lämplig fastspänningsanordning används till att hålla fast arbetsstycket som ska sågas ordentligt, liksom att hålla sågen i ett stadigt grepp med båda händerna, för att undvika att förlora kontrollen, vilket kan leda till personskada. Fig. 7 visar korrekt arbetsställning vid sågning. - Observera att händerna måste hållas borta från arbetsområdet. - Kontrollera att inga andra personer befinner sig för nära arbetsområdet eller under arbetsstycket. Försök inte hålla i ett arbetsstycke med handen vid sågning.

Sågning i större plåtskivor:

Stötta upp en större plåtskiva korrekt. Se till att ställa in skärdjupet så att endast arbetsstycket, och inte stöden, sågas. (Se Fig. 8.)

Stora plåtskivor sjunker ihop eller viker sig, om de inte stöttas ordentligt. Vid sågning i en plåt som inte ligger plant och inte är ordentligt förankrad tenderar bladet att kärva, så att bakslag kan uppstå. (Se Fig. 9.)

• Stötta inte arbetsstycket för långt bort från sågområdet.

Sågning i tunt eller korrugerat material:

Såga minst 2,5 cm från kanten på arbetsstycket vid sågning i ett tunt eller korrugerat material för att undvika personskador eller skador på verktyget till följd av att smala metallremsor dras in i det övre skyddet.

• Använd endast skarpa blad. Rena och skarpa blad minskar risken för nypning och kast.

VARNING

För att förebygga allvarliga personskador:

• Om en pågående sågning av någon anledning avbryts, eller om bladet kärvar eller motorn stannar, släpp genast upp strömbrytaren och håll sågen orörlig i arbetsstycket tills bladet har stannat helt. För att undvika kast får man aldrig lyfta sågen från arbetsstycket eller dra den bakåt medan bladet är i rörelse. Kontrollera att bladet har stannat helt, och lyft sedan sågen från arbetet.
• Fortsätt såga genom att först starta metallsågen, vänta tills bladet har uppnått full hastighet, för långsamt in bladet i arbetsstycket igen och fortsätt såga.
• Placera den bredare kanten på skon över den del av arbetsstycket som är fast förankrad. (Se Fig. 10.) Placera aldrig kanten över en del av arbetsstycket som kommer att ramla loss vid sågning. (Se Fig. 11.)

Håll sågen stadigt så att du inte tappar kontrollen över den. Oförsiktig användning kan medföra svåra personskador.

2. Kontrollera att bladet har stannat.

Även om metallsågen är försedd med broms är det viktigt att kontrollera att bladet har stannat helt och att det undre bladskyddet har stängts, innan metallsågen ställs ner.

3. Använd inte sågen om något verkar onormalt. Ta omedelbart bort batteriet.

Ta bort batteriet och använd inte sågen om metallfönstrets hus blir mycket hett eller om sågen inte fungererar korrekt. Låt ett auktoriserat servicecenter se över den.

VARNING

Försök inte reparera metallågen själv, eftersom det kan medföra ökad risk för allvarlig personskada eller brand. Försök aldrig plocka isär eller modifiera metallågen. Sågen innehåller inga delar som kan repareras av användaren.

4. LÅT ALDRIG SÅGEN KOMMA I KONTAKT MED NÅGRA KROPPSDELAR.

Låt inte sågen komma i kontakt med benet eller sidan efter avslutat arbete.

Eftersom det undre skyddet är rörligt kan det fastna i kläderna så att bladet blir oskyddat. Se till att inga kläder kan fastna i metallågen. Tänk på att bladet är oskyddat både vid de övre och undre skydden.

VARNING

Vid sågningen bildas gnistor:

• Använd alltid skyddsglasögon.
• Använd inte metallågen i närheten av brandfarliga ämnen eller i lokaler där brandfarliga ämnen används. Brand och brännskador kan uppstå.

5. Koppla aldrig in spindelspärren medan bladet roterar eller för att försöka stoppa maskinen och tryck aldrig in strömbrytaren medan spindelspärren är inkopplad, eftersom det resulterar i allvarlig skada på metallågen.

V. UNDERHÅLL

VARNING

För att undvika personskador måste batteriet tas bort från metallågen innan man påbörjar något underhållsarbete.

VIKTIGT:

För att säkerställa att produkten fungerar säkert och tillförlitligt måste all service överlämnas till auktoriserat servicecenter. Kräv alltid Panasonic originalreservdelar.

1. Ta bort batteriet från metallsågen.
2. Tryck in spindelspärrknappen och håll den intryckt, så att bladet inte kan rotera. 3. Lossa insexskruven med den medföljande insexnyckeln.

OBSERVERA:

Förvara insexnyckeln i urtaget i metallsågens hölje när den inte används.

1. Ta bort insexskruven och den yttre brickan. 5. Dra tillbaka (öppna) det undre skyddet med det undre skyddets lyftarm.
2. Ta försiktigt av bladet.
3. Rengör vid behov metallsågen.

VIKTIGT:

Var försiktig så att du inte skär dig på bladet.

- Slå in det gamla bladet i kraftig kartong eller korrugerat papper innan du kastar det. Detta förhindrar att någon skär sig på det kastade bladet.

1. Ta bort batteriet från metallsågen. 2. Ta bort alla metallspån från området runt bladet. 3. Dra tillbaka (öppna) det undre skyddet med det undre skyddets lyftarm. 4. Installera bladet enligt bilden. (Se Fig. 12.)

Kontrollera att rotationsriktningspilarna på bladet och det övre bladskyddet pekar åt samma håll.

5. Sätt på den nya brickan. 6. Skruva i insexskruven. 7. Tryck in spindelspärrknappen och håll den intryckt, så att bladet inte kan rotera. 8. Dra åt insexskruven hårt med den medföljande insexnyckeln.

OBSERVERA:

Förvara insatsnyckeln urtagen i metallsågens hölje när den inte används.

VARNING

Underlåtenhet att följa dessa anvisningar kan resultera i allvarlig personskada.

Korrekt hantering av batteriet

Ni-MH-batteri (EY9251)

• Ladda upp Ni-MH-batteriet helt innan du lägger undan det. Dess livslängd förbättras då.
• Temperaturen i omgivningen skall vara mellan 0°C och 40°C.

Om batteriet används under fryspunkten 0°C (32°F), kan verktyget fungera onormalt. I detta fall ska du ladda upp batteriet helt för att vara säker på att batteriet fungerar normalt.

• När batteriet inte används ska det hållas borta från mynt, nycklar, gem, spikar, skruvar och andra små metallföremål som kan orsaka kortslutning genom att vidröra kontakterna. En kortslutning av batteriets kontakter kan orsaka gnistor, brand eller brännskador.
• När ett Ni-MH-batteri används måste du se till att platsen har god ventilation.

Batteriets livslängd

Batteriet har en begränsad livslängd. Om batteriets kapacitet är extremt låg efter att ha laddats ordentligt, skall det bytas ut mot ett nytt.

OBSERVERA:

- Under mycket varma eller kalla förhållanden reduceras batteriets kapacitet per laddning. - Även om metallsågen inte används, måste batteriet i alla fall laddas en gång varje halvår.

Batteriåtervinning

ANMÄRKNING:

• Se till att batteriet lämnas på anvisad plats för återvinning, när sådan finns, för att bidra till att skydda miljön.

Håll metallågen ren För effektiv och säker sågning.

Gör så här:

1. Ta bort batteriet från metallågen. 2. Torka av metallågen med en torr, mjuk duk. Använd aldrig våta trasor eller flytande rengöringsmedel.

Detta kan skada metallågens ytbehandling.

3. Torka bort all olja och fett, som kan göra metallågen hal och svårhanterad. 4. Ta bort bladet och borsta bort eventuellt damm.

VIKTIGT:

För att undvika personskador eller skador på utrustningen får inga delar av verktyget under några omständigheter doppas i vätska.

Genomskinligt skydd

riangle VARNING

Om det genomskinliga skyddet har spruckit eller gått sönder, så ta metallågen till en auktoriserad serviceverkstad för utbyte.

Försök inte använda sågen i sådant tillstånd, eftersom det kan resultera i allvarlig personskada. Använd aldrig metallågen medan det genomskinliga skyddet är skadat eller inte är påmonterat. Kringflygande splitter kan orsaka allvarliga personskador.

VI. TILLBEHÖR

VARNING

Bruk av andra tillbehör än vad som anges här kan leda till brand, elektrisk stöt och personskador. Använd endast rekommenderade tillbehör. - Bruk av ett blad i material som är tjockare eller tunnare än specifikationerna som gäller för bladet kan resultera i grova kanter och ökar risken för bakslag och andra personskador.

Sågblad för metall

• EY9PM17A

För sågning i ohärdade järnföremål

Materialtjocklek

0,3 mm - 6,0 mm (1/64" - 15/64")

Sågblad för tunna järnföremål (valfritt tillbehör)

• EY9PM17B

För sågning i ohärdat tunt järnmaterial

Materialtjocklek

0,3 mm - 2,0 mm (1/64" - 5/64")

Mothåll (valfritt tillbehör)

• EY3500B7727

För underlättande av klyvning och upprepad sågning av föremål med samma bredd

Batteri

·EY9251

Batteriladdare

·EY0110

VII. SPECIFIKATIONER

Metallsåg (EY3552)

Motorspänning 18 V likströmsspänning
Bladhastigkeit 2 900 varv/min (RPM)
Bladdimension
Ytterdiameter	165 mm (6-1/2")
Axeldimension	20 mm (25/32")
Max skärddjup	3 - 56 mm (1/8" - 2-13/64") (bladφ165 mm)
Dimensioner (L x B x H)	345 × 198 × 264 mm(13-37/64" × 7-51/64" × 10-25/64")
Vikt (inkl. batteri) 4 kg

Batteri (EY9251)

Underhällsbatteri Ni-MH Battery

Spanning 18 V likströmsspänning (1,2 V × 15 celler)

Batteriladdare (EY0110)

Modell EY0110
Elektriska speificiationer Se märkpläten på undersidan av laddaren.
Vikt	0,78 kg
Laddningstid	65 min. (EY9251)

OBSERVERA:

• Ladda inte nickelkadmiumbatterier av Y-typ.
• Angående vilka batterier som är tillämpliga för batteriladdaren hänvisas till etiketten på laddaren eller senaste produktkatalog.

I. INTRODUKTION

För du tar i bruk metallskäraren

1. Placera den breda delen av foten på den delen av arbetsstycket som är försvarligt gjort fast (se Fig. 10), och aldrig på den delen som kommer att falla av när snittet görs (se Fig. 11).

Håll skäraren ordentligt så att du inte tappar kontrollen. Arbetar du oförsiktigt kan du orsaka allvarliga skador på dig själv.

2. Kontrollera att bladet stannar.

Även om metallkapsågen har en broms måste du kontrollera att bladet har stannat helt och att det nedre bladskyddet är stängt innan du ställer ner metallkapsågen.
