EY45A1 - Såg PANASONIC - Gratis bruksanvisning och manual

BRUKSANVISNING EY45A1 PANASONIC

Trådlös växelverkande såg

Oppladbar stempelsag

Läs igenom hela bruksanvisningen innan verktyget tas i bruk. Spara bruksanvisningen för senare användning.

Se till att använda batteriskyddet

• När batteriet inte används bör det förvaras på ett sätt som gör att främmande ämnen, såsom damm eller vatten, inte kan hamna på batteripolerna. Var noga med att skydda batteripolerna genom att sätta på batteriskyddet.
• Kontrollera vid laddning av batteriet att polerna på batteriladdaren är fria från främmande ämnen, såsom damm eller vatten. Rengör polerna innan batteriet laddas, om något främmande ämne återfinns på polerna. Batteripolernas livslängd kan vid drift påverkas av främmande ämnen, såsom damm eller vatten.

⚠ VIKTIGT: För att skydda motorn och batteriet, skall du komma ihåg följande vid denna användning.

- Om motorn eller batteriet överhettas, aktiveras skyddsfunktionen och då slutar motorn eller batteriet att fungera. Varningslampan för överhettning på kontrollpanelen lyser eller blinkar när denna funktion har aktiverats.

För säker användning

• Batteriet ska monteras genom vidta två säkerhetsåtgärder.
  Kontrollera att batteriet är ordentligt monterat på verktyget före användning.
• När batteriet inte är ordentligt monterat kommer varningslamporna för överhettning och svagt batteri att blinka och borrspetsen roterar inte vilket talar om att maskinen inte är säker även om en brytare aktiveras. För in batteriet i verktyget tills du inte längre kan se den röda dekalen.

N

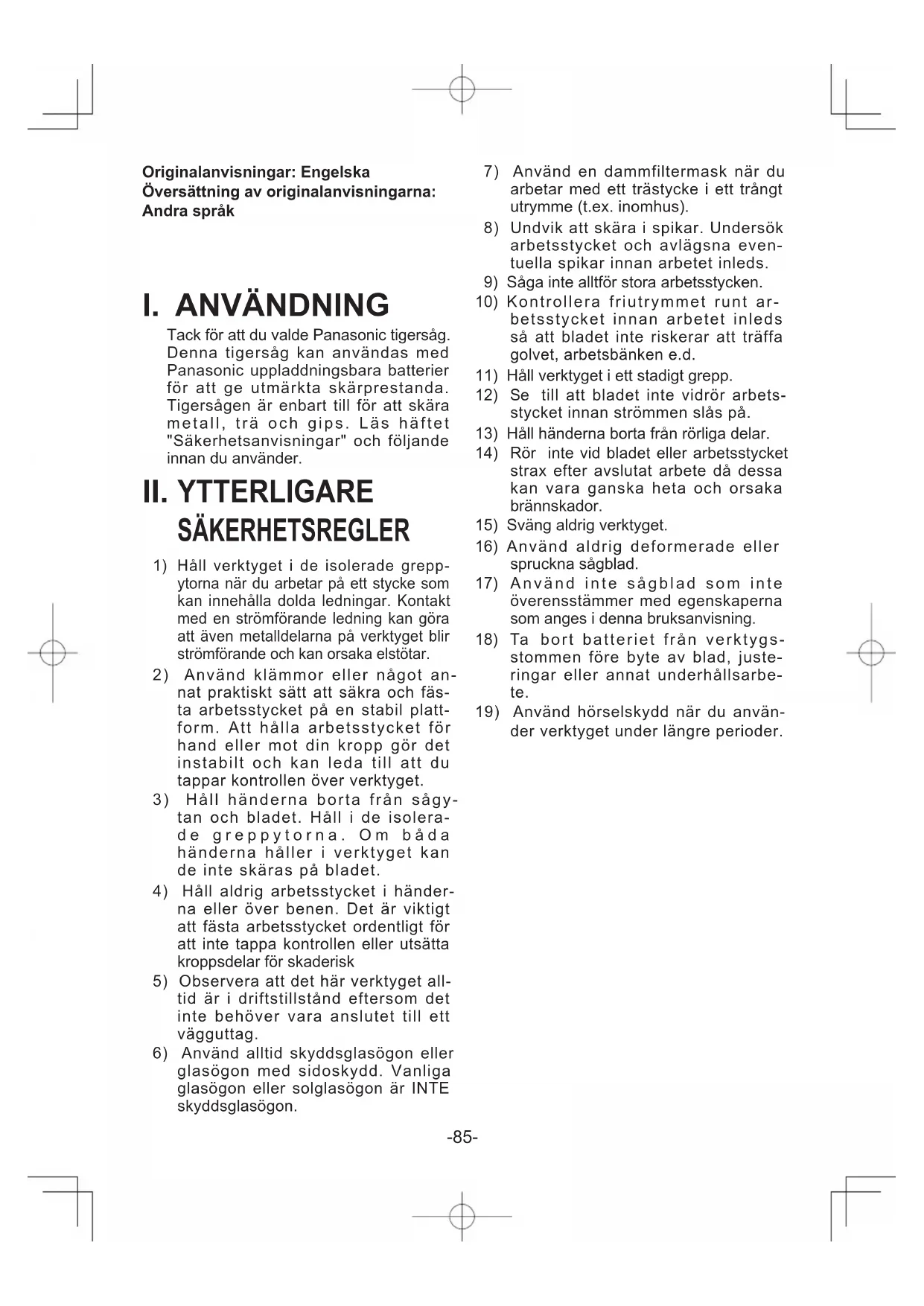

Originalanvisningar: Engelska Översättning av originalanvisningarna: Andra språk

I. ANVÄNDNING

Tack för att du valde Panasonic tigersåg. Denna tigersåg kan användas med Panasonic uppladdningsbara batterier för att ge utmärkta skärprestanda. Tigersågen är enbart till för att skära metall, trä och gips. Läs häftet "Säkerhetsanvisningar" och följande innan du använder.

II. YTTERLIGARE SÄKERHETSREGLER

1) Håll verktyget i de isolerade greppytorna när du arbetar på ett stycke som kan innehålla dolda ledningar. Kontakt med en strömförande ledning kan göra att även metalldelarna på verktyget blir strömförande och kan orsaka elstötar.
2) Använd klämmor eller något annat praktiskt sätt att säkra och fästa arbetsstycket på en stabil plattform. Att hålla arbetsstycket för hand eller mot din kropp gör det instabilt och kan leda till att du tappar kontrollen över verktyget.
3) Håll händerna borta från sågytan och bladet. Håll i de isolera-de grepytorna. Om båda händerna håller i verktyget kan de inte skäras på bladet.
4) Håll aldrig arbetsstycket i händerna eller över benen. Det är viktigt att fästa arbetsstycket ordentligt för att inte tappa kontrollen eller utsätta kroppsdelar för skaderisk
5) Observera att det här verktyget all-tid är i driftstillständ eftersom det inte behöver vara anslutet till ett vägguttag.
6) Använd alltid skyddsglasögon eller glasögon med sidoskydd. Vanliga glasögon eller solglasögon är INTE skyddsglasögon.

7) Använd en dammfiltermask när du arbetar med ett trästycke i ett trångt utrymme (t.ex. inomhus).
8) Undvik att skära i spikar. Undersök arbetsstycket och avlägsna eventuella spikar innan arbetet inleds.
9) Såga inte alltför stora arbetsstycken.
10) Kontrollera friutrymmet runt arbetsstycket innan arbetet inleds så att bladet inte riskerar att träffa golvet, arbetsbänken e.d.
11) Håll verktyget i ett stadigt grepp.
12) Se till att bladet inte vidrör arbetsstycket innan strömmen slås på.
13) Håll händerna borta från rörliga delar.
14) Rör inte vid bladet eller arbetsstycket strax efter avslutat arbete då dessa kan vara ganska heta och orsaka brännskador.
15) Sväng aldrig verktyget.
16) Använd aldrig deformerade eller spruckna sågblad.
17) Använd inte sågblad som inte överensstämmer med egenskaperna som anges i denna bruksanvisning.
18) Ta bort batteriet från verktygsstommen före byte av blad, justeringar eller annat underhållsarbete.
19) Använd hörselskydd när du använder verktyget under längre perioder.

Symbol Betydelse
V Volt
——	Direkt ström
no Tomgångsvarv
... min-1	Varv eller pendlingar per minut
Ah	Batteriets elektriska kapacite
[KWZ0]	För att minska risken för skador måste användaren läsa och förstå bruksanvisningen.
[20YC]	Endast för inomhusbruk.

⚠️ WARNING:

• Använd inte andra batterier än Panasonic-batterier som är utformade för det laddningsbara verktyget.
• Panasonic påtar sig inget ansvar för eventuella skador eller olyckor orsakade av användningen av ett återvunnet batteri eller ett oäkta batteri.
• Kasta inte batterier i eld eller utsätt dem för hög värme.
• Slå inte in spikar i batteriet eller utsätt det för stötar. Ta inte isär det eller försök ändra på det.
• Låt inte metallföremål komma i kontakt med batteripolerna.
• Bär eller förvara inte batterier på samma ställe som spikar eller liknande metallföremål.
• Ladda inte batteriet på en plats med hög temperatur, t.ex. i närheten av öppen eld eller i direkt solljus. Det kan göra att batteriet överhettas, fattar eld eller exploderar.
• Använd inte någon annan laddare än den avsedda när batteriet laddas. Det kan göra att batteriet läcker, överhettas eller exploderar.
• Sätt alltid på batteriskyddet efter att det laddningsbara batteriet har demonterats från verktyget eller laddaren. Annars kan det hända att batterikontakterna kortsluts, vilket medför risk för eldsvåda.
• Byt ut batteriet mot ett nytt efter att batteriet försämrats märkbart. Fortsatt användning av ett skadat batteri kan resultera i värmealstring, antändning eller batterihaveri.

III. MONTERING

⚠️ WARNING:

För att minska risken för skada ska du alltid ta bort batteriet innan du byter bladet.

Undersökning före användning

• Har korrekt sticksågsblad för föremålet som ska skäras satts på?
• Har korrekt spindelform och bladtjocklek monterats?
• Kontrollera om bladet har satts fast ordentligt.
• Kontrollera om bladet är sprucket eller skadat.
• Se till att det inte är några främmande föremål i det föremål som ska skäras.

Sätta fast och ta bort fram- och återgående sågblad

VIKTIGT

Var noga med att ta bort batteriet innan du utför ersättningen av bladet, som inkluderar förberedelser, kontroll, och ersättningssteg. Underlätenhet att göra detta kan resultera i en olycka där verktygsstart utlöses av misstag.

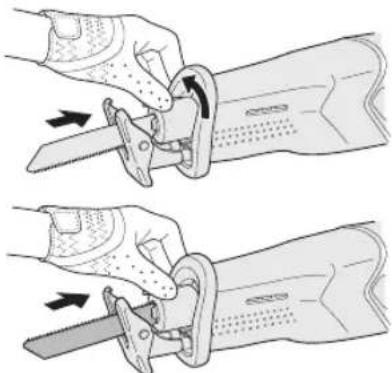

1. Rotera låshylsan.

1. Sätt i fram- och återgående sågblad och håll samtidigt låshylsan i den roterade positionen. Bladet kan vara fäst uppåt eller nedåt vad som är lämpligast för den typ av arbete som skall utföras.

1. Släpp läshylsan.

2. En integrerad fjäder för automatiskt tillbaka hylsan till sin position och läser det fram- och återgående sågbladet på plats.

3. Ta tag i baksidan av fram- och återgående sågbladet och dra i det två eller tre gånger för att kontrollera att det sitter fast.

- Kontrollera att bladets temperatur har sjunkigt tillräckligt och ta sedan bort bladet.

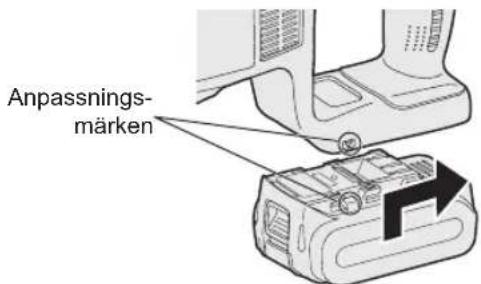

1. För att ansluta batteriet:

Placera anpassningsmärkena mot varandra och sätt fast batteriet.

- Skjut batteriet bakåt tills det hakar fast i korrekt läge.

Anpassnings- märken

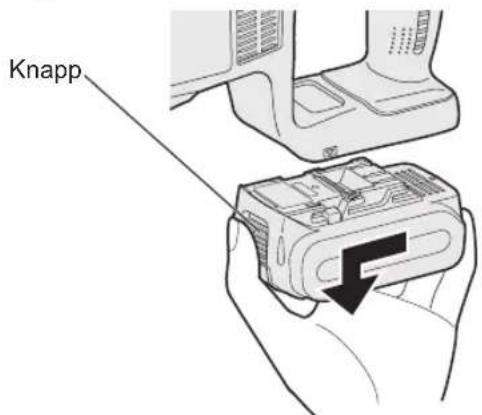

1. För att ta bort batteriet:

Dra knappen från framsidan för att frigöra batteriet.

Knapp

IV. DRIFT

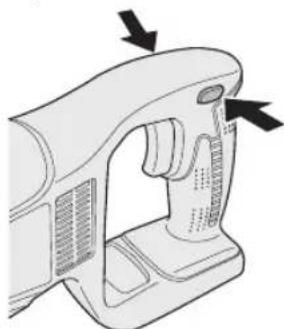

1. Tryck ned strömbrytarspärren och dra i strömbrytaren.

- Omkopplarlåset kan lossas genom att trycka in låsknappen från båda sidor.

- Hastigheten ökar med antalet tryck på strömbrytaren.

1. Släpp strömbrytaren när sågningen är klar.

2. Kontrollera att bladets temperatur har sjunkigt tillräckligt och ta sedan bort bladet.

När du använder verktyget genom att aktivera avtryckaren, kan en tillfällig fördröjning uppstå innan rotation startar. Detta signalerar inget fel.

- Denna eftersläpning sker då maskinens strömkretsar startar upp efter att avtryckaren aktiveras för första gången efter att ett nytt batteri har installerats, eller efter det att verktyget inte har använts under minst 1 minut. Rotation startar utan fördröjning under nästa och påföljande användning.

Kontaktlås

Ett kontaktlås förhindrar motorn från att starta om startbrytaren dras misstag. Normalt är låset på.

- För att frigöra låset, tryck kontakten öppna läs. (Kontakten kan tryckas på endera sidan av verktyget.)

- Medan du trycker på strömbrytaren, kommer verktyget fortsätter att fungera även om du tar bort fingrarna från frigör lås.

Finjustera verktygets hastighet med strömbrytaren

Verktygets hastigheten kan varieras kontinuerligt beroende på hur längt strömbrytaren dras tillbaka. När du börjar att göra ett snitt, dra lätt tillbaka på strömbrytaren att börja skära gradvis. När kontakten släpps, kommer bromsen starta så att verktyget omedelbart stannar.

Sågning

OBSERVERA:

- Håll den skyddande skon mot materialet som skärs, var noga med att anpassa sågbladet med önskat skärläge och dra i strömbrytaren.

- Bladet kan vibrera ibland, vilket är normalt.

- Om sågat material samlas på ojämna ytor i närheten där sågbladet är fäst, rengör innan arbetet återuppitas.

- När verktyget väl har startat, kommer det att fortsätta att fungera även om du tar bort fingrarna från låskontakten.

- Kontrollera att det inte finns några hinder för att såga under arbetsstycket.

- Kontrollera att det inte finns några föremål, t.ex. spikar, i materialet som ska sågas.

Om bladet kommer i kontakt med några sådana föremål under sågning kommer en stark reaktionskraft att genereras och allvarliga skador kan inträffa.

- Placera inte handen på föremålet i den riktning som sågningen ska göras.

Om detta inte följs finns risk för ska- da.

- Rör inte sticksågsbladet omedelbart efter sågning.

Om detta inte följs finns risk för brännskada.

Håll verktyget och tryck på det

Håll verktyget stadigt med båda händerna. Det finns ingen anledning att utöva överdriven kraft på verktyget när du arbetar. Var försiktig med att använda för mycket kraft på verktyget i bändande eller skjutande rörelser vilket kan skada verktyget.

Vid skärning i en liten båge, kommer en lägre matningshastighet att bli resultatet.

Att flytta sågen för snabbt kan skada rörligt sågblad.

WARNING

• Ta inte bort den främre luckan.
Håll alltid verktyget med handen ovanpå den främre luckan.
- Efter paus eller avslutat arbete stäng alltid av strömbrytaren och ta batteriet ur verktyget.

När du väljer ett rörligt sågblad, välj ett blad som skjuter tillräckligt långt ut från den skyddande skon enligt den materialstorlek som skärs efter att slaglängden (28 mm) har subtraherats (Fig 1).

Fig1

28mm

Försök att såga rör, virkesstycke, eller annat material som överskrider det fram- och återgående sågbladets skärförmåga kan orsaka att spetsen av bladet träffar insidan av röret eller virkesstycket, och skadar bladet (Fig 2).

Fig2

- Håll den skyddande skon i kontakt med det material som skärs när du använder verktyget.

• Underlåtenhet att göra detta kan leda till att det fram- och återgående sågbladet skadas på grund av resulterande vibrationer.
• Vid skärning i en liten båge, kommer en lägre matningshastighet att bli resultatet.

Kontrollpanel

(1) (2)

(1) Varningslampa för svagt batteri

Släckt (normal drift)

Blinkande (ingen laddning) Batteriets skydds- funktion aktiverad

För mycket (fullständig) urladdning av ett litiumjonbatteri förkortar dess livslängd väsentligt. Verktyget har en skyddsfunktion för batteriet avsedd att förhindra alltför stor urladdning av batteriet.

• Batteriets skyddsfunktion aktiveras strax innan batteriet förlorar sin laddning, varpå varningslampan för svagt batteri börjar blinka.
• Ladda genast upp batteriet om du märker att varningslampan för svagt batteri blinkar.
• Om maskinen startas med för lite batterikraft återstående, kan den sluta fungera utan att varningslampan för batteriladdning först blinkar. Detta indikerar att för lite batterikraft finns kvar för att använda verktyget och att batteriet måste laddas före vidare användning.

- Om verktyget under användning blir föremål för en plötslig belastning som får motorn att låsa sig, kan överladdningssensorn aktiveras och varningslampan för batteriladdning kan börja blinka. Lampan slutar blinka när du behandlar orsaken till motorns låsning samt släpper och trycker in avtryckaren.

(2) Varningslampa för överhettning

Släckt (normal drift)

Blinkar: Överhettning Anger att driften har stoppats pga. överhett- ning.

För att skydda motorn och batteriet, skall du komma ihåg följande vid denna användning.

- Om motorn eller batteriet överhettas, aktiveras skyddsfunktionen och då slutar motorn eller batteriet att fungera. Varningslampan för överhettning på kontrollpanelen lyser eller blinkar när denna funktion har aktiverats.

- Om skyddsfunktionen för överhettning har aktiverats, så låt verktyget svalna ordentligt (i minst 30 minuter). Verktyget kan användas igen efter att varningslampan för överhettning har slocknat.

- Undvik att använda verktyget på ett sätt som medför att skyddsfunktionen för överhettning aktiveras upprepade gånger.

- Om verktyget används kontinuerligt med hög belastning eller när temperaturen är hög (t.ex. under sommaren), kan skyddsfunktionen för överhettning aktiveras upprepade gånger.

- Om verktyget används när temperaturen är låg (t.ex. under vintern), eller om den stoppas ofta under användning, kan det hända att skyddsfunktionen för överhettning inte aktiveras.

- Prestanda för EY9L42 försämras betydligt vid temperaturer under 10°C på grund av driftsvillkor och andra faktorer.

- Driftstemperaturen är mellan 0°C (32°F) och 40°C (104°F).

Om batteriet används när batteritemperaturen sjunker under 0°C (32°F), fungerar verktyget inte ordentligt.

- När du ska ladda ett kallt batteri (under 0°C) på ett varmt ställe, ska du låta batteriet ligga på detta ställe minst en timme i förväg så att batteriet får rumstemperatur.

[Batteri]

För lämplig användning

av batteriet

Litiumjonbatteri

- Förvara litiumjonbatteriet utan att ladda upp det efter användning för att få optimal batterilivslängd.

- Kontrollera vid laddning av batteriet att polerna på batteriladdaren är fria från främmande ämnen, t.ex. damm eller vatten. Rengör polerna innan batteriet laddas, om något främmande ämne återfinns på polerna.

Batteripolernas livslängd kan vid drift påverkas av främmande ämnen, t.ex. damm eller vatten.

- När batteriet inte ska användas ska det hållas borta från metallföremål som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan orsaka kortslutning genom att vidröra polerna.

En kortslutning av batteriets poler kan orsaka gnistor, brand eller brännskador.

- Se till att arbetsområdet har god ventilation vid användning av batteriet.

- Sätt genast på batteriskyddet igen efter att batteriet har tagits bort från verktygshuset för att förhindra ansamling av damm eller smuts på batteripolerna och kortslutning.

Batteriets livslängd

De laddningsbara batterierna har en begränsad livslängd. Om batteriets kapacitet är extremt kort efter att ha laddats ordentligt, ska det bytas ut mot ett nytt.

Batteriåtervinning

ANMÄRKNING:

Se till att batteriet lämnas på anvisad plats för återvinning, om sådan finns, för att bidra till att skydda miljön.

[Batteriladdare]

Laddning

VIKTIGT

• Om batteriets temperatur sjunker till under cirka -10^ , så avbryts laddning automatiskt för att förhindra försämring av batteriets prestanda.
• Temperaturen i omgivningen ska vara mellan 0 °C och 40 °C.
  Om batteriet används under fryspunkten 0 °C, kan verktyget fungera onormalt.
• När du ska ladda ett kallt batteri (under 0 °C) på ett varmt ställe, ska du låta batteriet ligga på detta ställe minst en timme i förväg så att batteriet får rumstemperatur.
• Kyl ner laddaren om du tänker ladda mer än två batterier i följd.
• Stick inte in fingrarna i kontakthålet när du håller laddaren i handen eller vid andra tidpunkter.

laktta följande för att förhindra brand och andra skador.

• Använd inte en motordriven generator som strömkälla.
• Täck inte över ventilationshålen på laddaren och batteriet.
• Koppla loss batteriladdaren från vägguttaget, när den inte ska användas.

Litiumjonbatteri

OBSERVERA:

Batteriet är inte helt uppladdat när det säljs. Se till att ladda upp batteriet före användning.

Batteriladdare

1. Anslut laddaren till ett vägguttag.

2. Sätt i batteriet ordentligt i laddaren.

3. Placera batteriet i dockan på laddaren med anpassningsmärkena place-rade mot varandra.

4. Skjut batteriet framåt i pilens riktning.

Anpassnings- märken

1. Under laddningen lyser laddningslampan. För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.

- Om batteriet är för varmt (t.ex. direkt efter tungt arbete) startar inte laddningen.

Den orange standby-lampan blinkar tills batteriet har svalnat.

Därefter påbörjas laddningen automatiskt.

1. Den gröna laddningslampan börjar blinka långsamt när batteriet har nätt cirka 80 % laddning.
2. När laddningen är klar slocknar den gröna laddningslampan.
3. Om batteriets temperatur är 0 °C eller lägre, så tar det längre tid än normalt att ladda upp batteriet helt.

Även när batteriet har laddats upp helt har det bara cirka 50 % av den styrka som gäller för ett batteri som laddats upp helt vid normala temperaturförhållanden.

1. Rådgör med en auktoriserad återförsäljare, om laddningslampan (grön) inte slocknar.
2. Vid isättning av ett fulladdat batteri i laddaren på nytt kommer laddningslampan att tändas. Efter ett antal minuter slocknar den gröna laddningslampan.

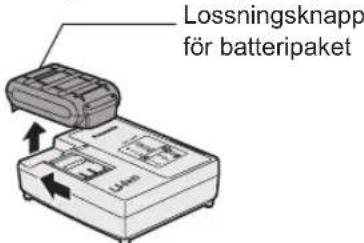

Lossningsknapp för batteripaket

1. Tryck upp batteripaketets lossningsknapp och ta bort batteripaketet.

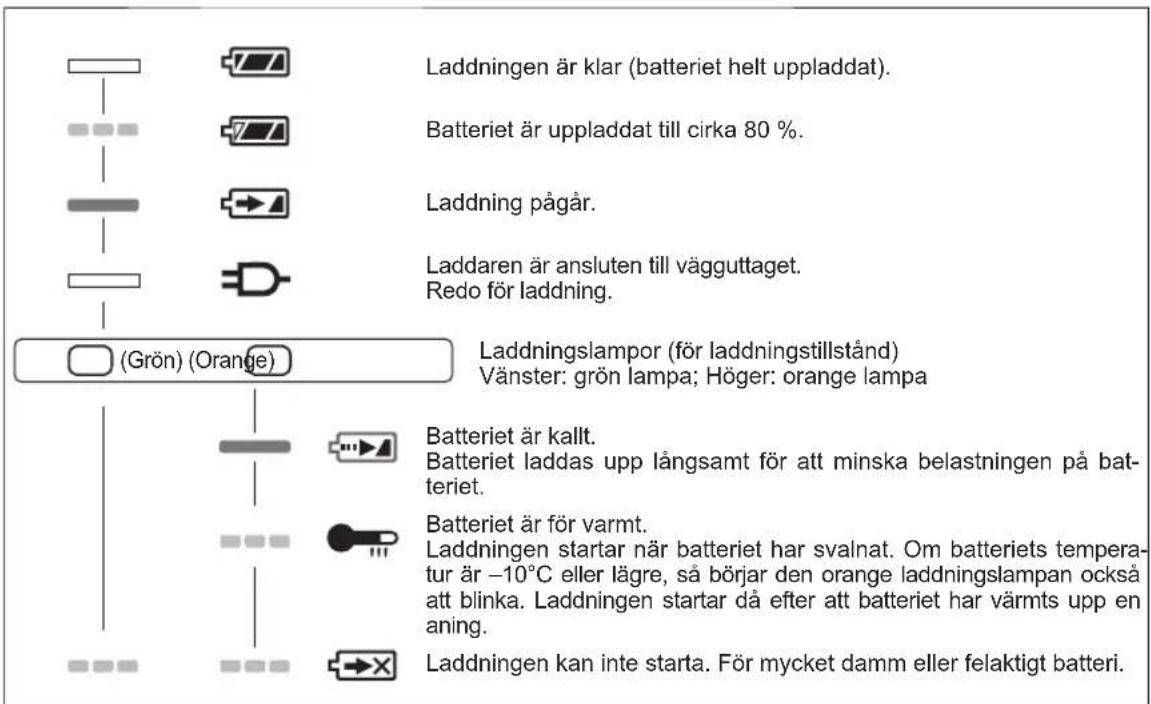

LAMPINDIKERINGAR

Laddningen är klar (batteriet helt uppladdat). Batteriet är uppladdat till cirka 80 %. Laddning pågår. Laddaren är ansluten till vägguttaget. Redo för laddning. (Grön) (Orange) Laddningslampor (för laddningstillstånd) Vänster: grön lampa; Höger: orange lampa Batteriet är kallt. Batteriet laddas upp långsamt för att minska belastningen på batteriet. Batteriet är för varmt. Laddningen startar när batteriet har svalnat. Om batteriets temperatur är -10°C eller lägre, så börjar den orange laddningslampan också att blinka. Laddningen startar då efter att batteriet har värmts upp en aning. Laddningen kan inte starta. För mycket damm eller felaktigt batteri.

Släckt

Lyser

Blinkar

Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor.

För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.

Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

[Information om avfallshantering i länder utanför den Europeiska unionen]

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

Notering till batterisymbolen (nedtill, två symbolexempel):

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iaktar den de krav som ställs upp i direktivet för den aktuella kemikalien.

V. UNDERHÅLL

• Använd endast en torr, mjuk trasa för att torka borrmaskinen. Använd inte en fuktig trasa, thinner, bensin eller någon annan flyktig lösning vid rengöring.
• Om det skulle hända att vatten tränger in i verktyget eller batteriet, så töm ut vattnet och låt verktyget/batteriet torka så fort som möjligt. Avlägsna försiktigt eventuell ansamling av damm eller järnfilspån från insidan av verktyget. Kontakta en reparationsverkstad, om något problem vid användning av verktyget uppstår.

VI. TILLBEHÖR

VIKTIGT:

• Om du använder andra tillbehör än vad som anges här kan det leda till brand, elektrisk stöt och personskador. Använd endast rekommenderade tillbehör.
• För att förhindra risken för skador, använd endast tillbehör och för sitt angivna syfte.

VII. TEKNISKA SPECIFIKATIONER

HUVUDENHET

Modell EY45A1
Motor 14,4 V likström 18 V likström
Max. tjocklek för monteringsblad 1,6 mm		mm
Slaglängd 28 mm
Slag per minut 0 - 2250 min		-1	0 - 2800 min-1
Maximal skärka-pacitet	Trä 235 mm
	Mjukt stål	130 mm
Total längd 460 mm
Vikt (inkl. batteriet: EY9L45)		3,3 kg
Vikt (inkl. batteriet: EY9L51)		3,4 kg
Buller, Vibration Se det bifogade arket

BATTERI

Modell	EY9L41 E	EY9L42 EY9L44	EY9L45 E	EY9L50 EY9L51
Ackumulatorbatteri	Litiumjonbatteri
Batterispänning	14,4 V likström(3,6 V x 4 celler)		14,4 V likström(3,6 V x 8 celler)		18 V likström(3,6 V x 10 celler)

BATTERILADDARE

Modell	EY0L81
Märkdata	Se märkplåten på undersidan av laddaren
Vikt	0,93 kg
Laddningstid	EY9L41 EY9L42 EY9L44		EY9L45 EY9L50 EY9L51
	Användbar uppladdning: 45 min	Användbar uppladdning: 30 min	Användbar uppladdning: 50 min	Användbar uppladdning: 65 min	Användbar uppladdning: 50 min	Användbar uppladdning: 65 min
	Fullständig uppladdning: 60 min	Fullständig uppladdning: 35 min	Fullständig uppladdning: 65 min	Fullständig uppladdning: 80 min	Fullständig uppladdning: 65 min	Fullständig uppladdning: 80 min

Modell	EY0L82
Märkdata	Se märkplåten på undersidan av laddaren
Vikt	0,93 kg
Laddningstid	EY9L41 EY9L42 EY9L44		EY9L45 EY9L50 EY9L51
	Användbar uppladdning: 35 min	Användbar uppladdning: 30 min	Användbar uppladdning: 40 min	Användbar uppladdning: 50 min	Användbar uppladdning: 40 min	Användbar uppladdning: 55 min
	Fullständig uppladdning: 50 min	Fullständig uppladdning: 35 min	Fullständig uppladdning: 55 min	Fullständig uppladdning: 60 min	Fullständig uppladdning: 55 min	Fullständig uppladdning: 70 min

OBSERVERA: Tabellen kan innehålla modeller som inte säljs i ditt område.

Vi hänvisar till den senaste allmänna katalogen.

OBSERVERA: Återförsäljarens namn och adress anges på det medföljande garantikortet.
