BRUKSANVISNING EY45A1 PANASONIC

S-7- Ikke glem å bruke batteripakkedekselet

• Når batteripakken ikke er i bruk, legg batteriet på et sted der fremmedlegemer så som støv eller vann ikke forurenser batteripolene. Ikke glem å bruke batteripakkedekselet for å beskytte batteripolene.

• Ved oppladning av batteripakken, kontroller at polene på batteriladeren er fri for fremmedlegemer så som støv eller vann. Rens polene før du lader opp batteripakken hvis du finner fremmedlegemer på polene. Batteripakkepolenes levetid kan bli påvirket av fremmedlegemer så som støv eller vann mens de er i bruk. FORSIKTIG: For å beskytte motoren eller batteriet, pass på følgende når dette arbeidet utføres.

• Hvis motoren eller batteriet blir opphetet vil beskyttelsesfunksjonen tre i funksjon og motoren eller batteriet slutter å virke. Varsellampen for overoppheting på kontrollpanelet vil lyse eller blinke når denne funksjonen er aktiv. For trygg og sikker bruk

• Batteripakken skal installers i henhold til en to-trinns sikkerhetsforanstaltning. Sørge for at batteripakken er korrekt installert i verktøyet før bruk.

• Når batteripakken ikke er satt inn korrekt, lyser varsellampen for overoppheting (motor/batteri). Drillen roterer ikke bit-en som normalt og gjør dette for å indikere at drillen ikke fungerer på trygt og sikkert vis. Sett inn batteripakken i verktøyet inntil den røde etiketten forsvinner.

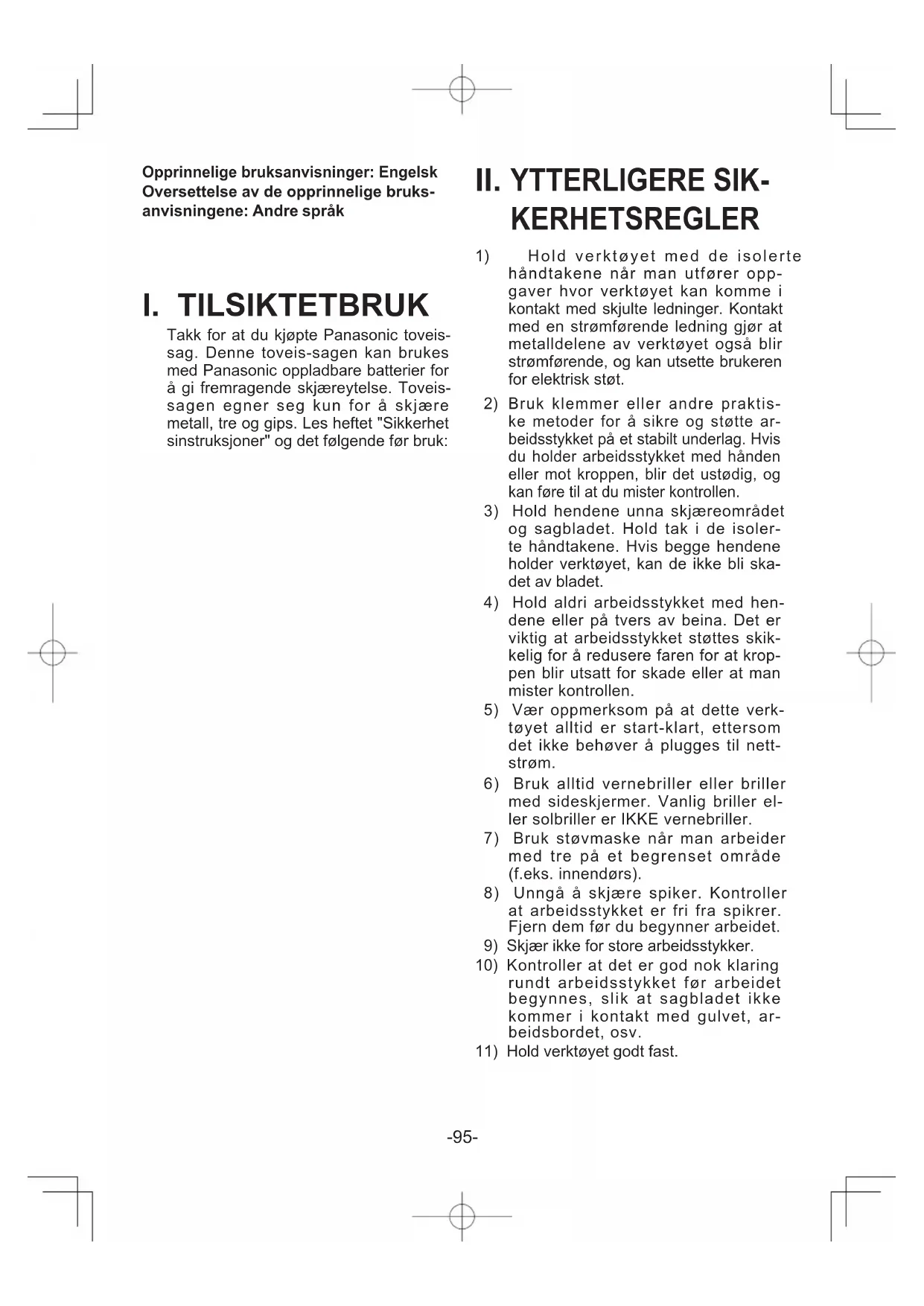

Takk for at du kjøpte Panasonic toveis- sag. Denne toveis-sagen kan brukes med Panasonic oppladbare batterier for å gi fremragende skjæreytelse. Toveis- sagen egner seg kun for å skjære metall, tre og gips. Les heftet "Sikkerhet sinstruksjoner" og det følgende før bruk: II. YTTERLIGERE SIK- KERHETSREGLER

1) Hold verktøyet med de isolerte

håndtakene når man utfører opp- gaver hvor verktøyet kan komme i kontakt med skjulte ledninger. Kontakt med en strømførende ledning gjør at metalldelene av verktøyet også blir strømførende, og kan utsette brukeren for elektrisk støt.

3) Hold hendene unna skjæreområdet

dene eller på tvers av beina. Det er viktig at arbeidsstykket støttes skik- kelig for å redusere faren for at krop- pen blir utsatt for skade eller at man mister kontrollen.

5) Vær oppmerksom på at dette verk-

tøyet alltid er start-klart, ettersom det ikke behøver å plugges til nett- strøm.

6) Bruk alltid vernebriller eller briller

med sideskjermer. Vanlig briller el- ler solbriller er IKKE vernebriller.

7) Bruk støvmaske når man arbeider

med tre på et begrenset område (f.eks. innendørs).

8) Unngå å skjære spiker. Kontroller

at arbeidsstykket er fri fra spikrer. Fjern dem før du begynner arbeidet.

rundt arbeidsstykket før arbeidet begynnes, slik at sagbladet ikke kommer i kontakt med gulvet, ar- beidsbordet, osv.

ket umiddelbart etter arbeidet; de kan være svært varme og det er fa- re for forbrenning.

18) Ta batteripakken ut av verktøyet før

du bytter blad, gjør justeringer eller utfører annet vedlikehold.

19) Benytt hørselsvern ved bruk av

verktøyet over lengre perioder. Symbol Betydning V Volt Likestrøm

• Bruk ikke andre batteripakker enn Pa- nasonic batteripakker som er utviklet til bruk i dette oppladbare verktøyet.

• Panasonic kan ikke ta ansvar for ska- der eller ulykker som skjer på grunn av bruk av gjenbrukte batteripakker eller falske batteripakker.

• Batteripakken må ikke brennes eller utsettes for kraftig varme.

• Det skal ikke slås spiker eller lignen- de inn i batteripakken, og den må ikke utsettes for sjokk eller demonteres, og det må ikke gjøres forsøk på å modi- fisere den.

• Ikke la metallgjenstander komme i be- røring med polene på batteripakken.

• Ikke oppbevar eller frakt batteripakken i samme beholder som spiker eller lig- nende metallgjenstander.

• Batteripakken må ikke lades på et sted med høy temperatur, for eksempel ved siden av åpen ild eller i direkte sol- lys. Dette kan føre til overoppheting av batteriet, og det kan ta fyr eller ek- splodere.

• Bruk aldri andre ladere enn den som er anvist til lading av batteripakken. Dette kan føre til batterilekkasje, over- oppheting eller eksplosjon.

• Etter at batteriet er tatt ut av verktøy- et eller laderen, må du alltid sette pak- kedekselet på plass. Dersom ikke det gjøres kan kontaktene kortsluttes, noe som medfører brannrisiko.

• Dersom batteripakkens ytelse er blitt forringet, skift den ut med en ny en. Fortsatt bruk av en defekt batteripakke kan føre til varmeutvikling, brann eller brudd på batteriet.-97-

ADVARSEL: For å redusere faren for personskad- er, må du alltid ta ut batteripakken før du skifter blad. Inspeksjon før bruk

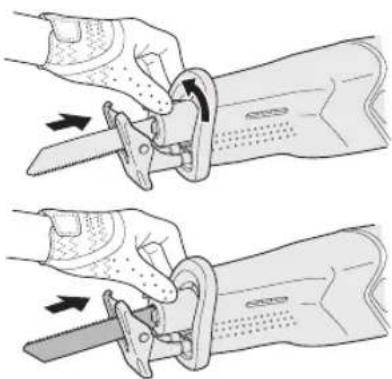

• Sjekk at det ikke er noen fremmedle- gemer i objektet som skal skal skjæ- res. Feste og fjerne toveis sagblad. FORSIKTIG Sørg for å fjerne batteripakken før du start- er prosessen med å bytte blad, noe som inkluderer forberedelse, inspeksjon og ut- skifte. Gjør du ikke dette, kan det resultere i et uhell hvor verktøyet starter utilsiktet.

holder låsehylsen i dreid posisjon. Bladet kan festes vendt enten opp eller ned, avhenig av hvilken type arbeid som skal utføres.

En innebygget fjær vil returnere låsehylsen til sin opprinnelige stilling automatisk slik at det toveis sagbladet låses på plass.

• Grip baksiden av det toveis sagbladet og trekk i det to eller tre ganger for å kontrollere at det er festet skikkelig.

• Sjekk at temperaturen til bladet er til- strekkelig lav, ta deretter av bladet. Montere eller demontere bat- teripakken

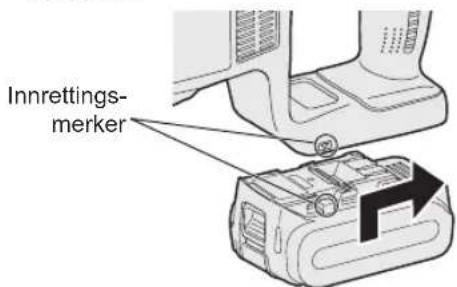

1. Kople til batteripakken:

Rett inn innrettingsmerkene og sett på batteripakken.

• Skyv inn batteripakken til den sitter på plass. Innrettings-merker

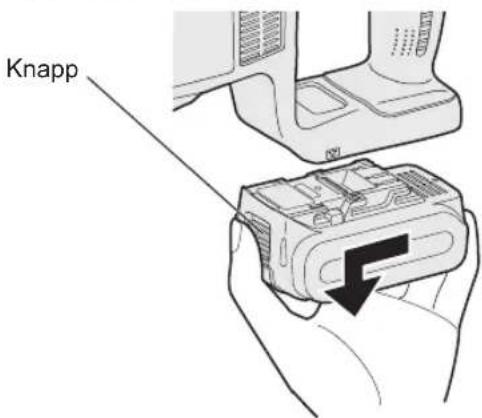

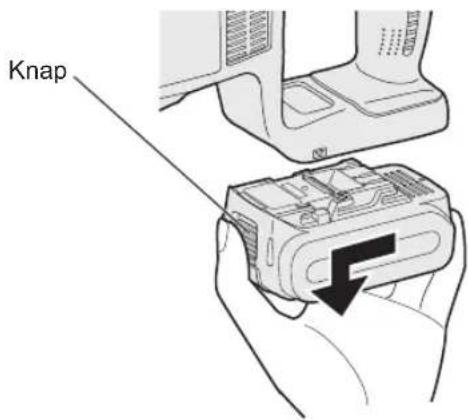

2. Fjerne batteripakken:

Trykk på knappen fra framsiden for å løse ut batteripakken. Knapp-98-

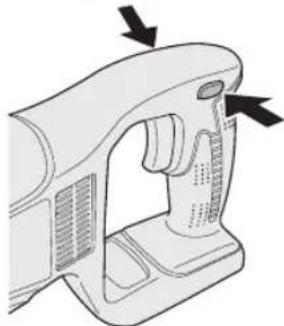

1. Trykk bryterlåsespaken ned, trykk inn strømknappen.• Bryterlåsen kan deaktiveres ved å trykke på låsbryteren fra hvilken som helst side. • Hastigheten øker avhengig av hvor langt man trykker inn strømknappen.2. Slipp strømknappen med en gang du er ferdig med skjæringen.3. Sjekk at temperaturen til bladet er til-strekkelig lav, ta deretter av bladet.Når verktøyet betjenes med bryteren kan det være en kort forsinkelse for ro-tasjon starter. Dette signaliserer ikke en feil.• Denne forsinkelsen oppstår når verk-tøyets kretssystem starter opp når bryteren trykkes inn første gang etter installering av en ny batteri-pakke el-ler etter at verktøyet ikke er brukt på minst 1 minutt. Rotasjon vil starte uten forsinkelse under andre gangs og et-terfølgende bruk. Bryterlås En bryterlås forhindrer at motoren start-er hvis bryteren trekkes uttilsiktet. Nor-malt er låsen aktivert.• Trykk på låsbryteren for å deakti-vere låsen. (Bryteren kan trykkes fra hvilken som helst side av verktøyet.)• Mens du skyver på bryteren, vil verk-tøyet fortsette å fungere selv om du fjerner fingrene fra låsbryteren. Fininnstille verktøyets hastighet med bryteren Verktøyets hastighet varierer hele tiden med hvor langt bryteren trekkes tilbake. Når du begynner å skjære, trekk bry-teren forsiktig tilbake for å begynne å skjære gradvis. Når bryteren slippes, vil bremsen aktiveres slik at verktøyet stopper umiddelbart. Skjæring MERK:

• Hold beskyttelsesskoen mot materi-alet som skal skjæres, og sørg for å justere det toveis sagbladet til ønsket skjæreposisjon, og trekk i bryteren.

• Bladet kan vibrere av og til, dette er normalt.• Dersom spon samler seg opp på de ujevne overflatene i nærheten av der det toveis sagbladet er fes-tet, må disse fjernes før arbeidet gjenopptas.• Så snart vertøyet har startet, vil det fortsette å fungere selv om du fjern-er fingrene fra låsbryteren.• Sjekk at det ikke er noen hindringer, som kan blir skjært over, under ar-beidsstykket.• Sjekk at det ikke er noen fremm-edlegemer, som spiker, i objektet som skal skal skjæres. Hvis bladet kommer i kontakt med no-en slike objekter under skjæringen, vil det oppstå en kraftig reaksjonskraft, og det kan inntre alvorlige person-skader.• Plasser ikke hånden din på objek-tet i den retningen skjæringen skal utføres.-99- Hvis man ikke følger dette, er det fare for personskade.

• Berør ikke stikksagbladet umiddel- bart etter skjæring. Hvis man ikke følger dette, kan det inntre forbrenninger. Holde verktøyet og skyve det Hold verktøyet godt fast med begge hender. Det er ikke nødvendig å bruke unødig makt på verktøyet under bruk. Vær forsiktig med å bruke unødig makt på verktøyet da lirking og skyving kan skade verktøyet. Når du skjærer i en liten bue, vil det re- sultere i lavere innmatingshastighet. Hvis du prøver å bevege verktøyet for raskt, kan det skade det toveis sagb- ladet. ADVARSEL

• Ikke fjern frontdekselet. Hold alltid verktøyet med hånden på frontdekselet.

• Fjern alltid batteripakken fra verk- tøyet etter pause eller etter at arbei- det er ferdig. Når du velger toveis sagblad, velg et blad som stikker tilstrekkelig ut fra besky- ttelsesskoen utover materialet som skal skjæres etter at slaglengden (28 mm) er trukekt fra (Fig.1). 28mm Fig1 Forsøk på å skjære et rør, et stykke tømmer, eller annet materiale som over- går det toveis sagbladets skjærekapa- sitet kan få spissen av bladet til å slå i innisden av røret aller tømmerstykket og dermed skade bladet (Fig.2)

• Hold beskyttelsesskoen i kontakt med materialet som skjæres mens verktøyet er i bruk.

• Hvis du ikke gjør det, kan det toveis sagbladet bli skadet på grunn av vi- brasjonene som oppstår.

• Når du skjærer i en liten bue, vil det resultere i lavere innmatingshas- tighet. Kontrollpanel (1) (2) (1) Varsellampe for at batteriet er for lavt

(normal operation)Blinker(Ingen lading)Battery protection feature active Kraftig (fullstendig) utladning av Li-ion- batterier reduserer deres levetid drama- tisk. Verktøyet har en batteribeskyttel- sesfunksjon som er utviklet for å hindre fullstendig utlading av batteripakken.

• Batteribeskyttelsesfunksjonen aktive- res like før batteriet blir helt tomt, og varsellampen begynner å blinke.

• Dersom varsellampen for lavt batteri blinker, skal batteripakken lades opp umiddelbart.

• Om verktøyet er startet med for li- te gjenværende batterikraft kan det stanse uten at varsellampen for lavt batteri blinker først. Dette angir at det er for lite strøm igjen til å bruke verk- tøyet og at batteriet må lades før mer bruk.-100-

• Om verktøyet under bruk utsettes for en plutselig belastning som får moto- ren til å låse seg kan sensoren for for- hindring av overbelastning løses ut og varsellampen for lavt batteri blinker. Lampen stopper å blinke når du fjer- ner årsaken til opphenget og slår bry- teren av og på. (2) Varsellampe for overoppheting

(normal operation)Blinker OverheatIndikerer at arbeidet er stoppet på grunn av overoppheting av batteriet. For å beskytte motoren eller batteriet, pass på følgende når dette arbeidet utføres.

• Hvis motoren eller batteriet blir opp- hetet vil beskyttelsesfunksjonen tre i funksjon og motoren eller batteriet slutter å virke. Varsellampen for over- oppheting på kontrollpanelet vil lyse eller blinke når denne funksjonen er aktiv.

• Dersom beskyttelsesfunksjonen mot overoppheting blir aktivert må verk- tøyet få tid til avkjøling (minst 30 mi- nutter). Når varsellampen har slokket er verktøyet er klart til bruk igjen.

• Unngå å bruke verktøyet slik at be- skyttelsesfunksjonen mot overopphe- ting aktiveres gjentatte ganger.

• Hvis verktøyet brukes kontinuerlig under forhold med stor belastning eller om det brukes under forhold med høy temperatur (f.eks. om som- meren), kan beskyttelsesfunksjonen mot overoppheting aktivert gjentat- te ganger.

• Hvis verktøyet brukes kontinuerlig un- der forhold med lav temperatur (f.eks. om vinteren) eller om det ofte stopper under bruk, kan det skyldes at beskyt- telsesfunksjonen mot overoppheting ikke aktiveres.

• Ytelsen til EY9L42 blir betydelig dår- ligere ved og under 10 °C på grunn av arbeidsforhold og andre faktorer.

• Temperaturen i omgivelsene skal være mellom 0°C (32°F) og 40°C (104°F). Hvis batteripakken brukes når batter- itemperaturen er under 0°C (32°F), kan det hende at verktøyet ikke fun- gerer som det skal.

• Ved opplading av en kald batteripak- ke (under 0°C (32°F)) på et varmt sted, la batteripakken vente i over en time for å varme opp batteriet til omgi- velsestemperatur. [Batteripakke] For riktig bruk av batteri- pakken Li-ion-batteripakke

• Oppbevar Li-ion-batteriet etter bruk uten å lade opp for å sikre lengre le- vetid.

• Ved oppladning av batteripakken, kontroller at polene på batteri- laderen er fri for fremmedlegem- er som støv eller vann ol. Rens polene før du lader opp batteri- pakken hvis du finner fremmed- legemer på polene. Levetiden til batteripakkens poler kan bli påvirket av fremmedlegemer som støv eller vann ol. mens de er i bruk.

• Når du ikke bruker batteripakken, skal den ikke oppbevares sammen med metallgjenstander som binders, myn- ter, nøkler, spiker, skruer eller andre små metallgjenstander, fordi de kan føre til kortslutning. Kortslutning av batteripolene kan forår- sake gnister, forbrenning eller brann.

• Forsikre deg om arbeidsrommet er godt ventilert ved bruk av batteripak- ken.

• Når du fjerner batteripakken fra verk- tøyet, skal batteripakkedekselet umid- delbart lukkes for å hindre at batte- ripolene blir forurenset av støv eller skitt, noe som kan føre til kortslutning.-101- Levetiden til batteripakken Oppladbare batterier har begrenset le- vetid. Hvis brukstiden er uvanlig kort selv rett etter opplading, bør batteriet byttes ut med et nytt. Resirkulering av batteri LEGG MERKE TIL: For å resirkulere materialer og beskytte miljøet, sørg for å avhende batteriet på et offisielt godkjent sted, hvis et slikt fi nnes i ditt land. [Batterilader] Lading FORSIKTIG

• Hvis batteripakkens temperatur faller under omtrent −10°C (14°F), stopper oppladningen automatisk for å forhin- dre at batteriet tar skade.

• Omgivelsestemperaturen skal ligge mellom 0 °C (32 °F) og 40 °C (104 °F). Dersom du bruker batteripakken når batteritemperaturen er under 0 °C (32 °F), kan det være at verktøyet ikke fungerer skikkelig.

• Ved opplading av en kald batteripak- ke (under 0 °C (32 °F)) på et varmt sted, la batteripakken vente i over en time for å varme opp batteriet til omgi- velsestemperatur.

• Kjøl ned laderen når det lades mer enn to batteripakker etter hverandre.

• Ikke stikk fingrene inn i kontakthullet når du holder laderen eller under an- dre omstendigheter. For å forhindre brann eller skade på laderen:

• Ikke bruk strøm fra en motorgene- rator.

• Ikke dekk til ventilasjonshullene på laderen og batteripakken.

1. Rett inn innrettingsmerkene og sett

Under lading vil ladelampen være tent. Når ladingen er ferdig, vil en intern elek- tronisk bryter bli utløst automatisk for å forhindre overlading.

• Lading vil ikke skje hvis batteripakken er for varm (for eksempel, rett etter ek- stremt tung belastning). Den oransje ventelampen vil fortsette å blinke til batteriet er avkjølt. Lading vil da starte automatisk.

Når ladingen er ferdig, slår den grønne ladelampen seg av.

Hvis temperaturen til batteripakken er 0 ° C eller mindre, ta det lenger tid å lade batteripakken helt opp enn standard ladetid. Selv når batteriet er helt oppladet, vil det ha omtrent 50 % av effekten til et fullt oppladet batteri ved normal driftstempe- ratur.

7. Ta kontakt med en autorisert forhand-

ler dersom ladelampen (grønn) ikke slår seg av.

Når du setter en ferdigoppladet batteri- pakke i batteriladeren igjen, vil indika- torlampen lyse. Etter noen minutter slår den grønne ladelampen seg av. Batteripakkesikringen/ -løsnemekanisme

9. Fjerne batteripakken mens utløserknap-

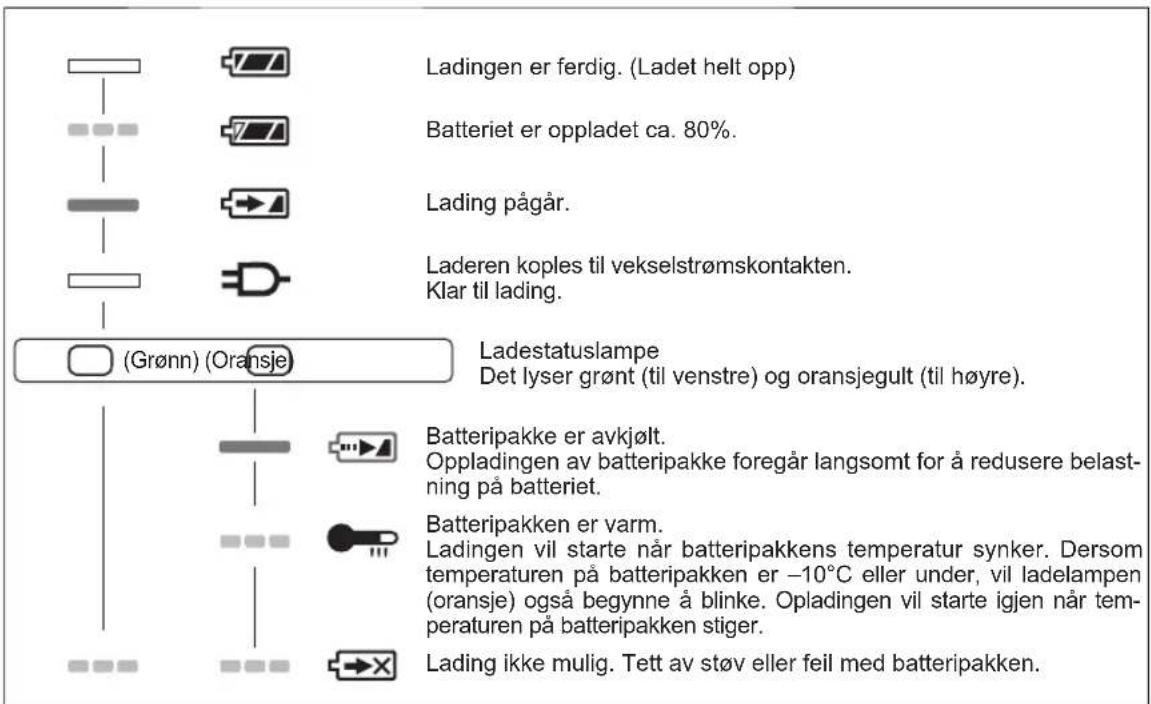

pen for batteripakken er oppe.-102- LAMPEINDIKATORER Ladingen er ferdig. (Ladet helt opp) Batteriet er oppladet ca. 80%. Lading pågår. Laderen koples til vekselstrømskontakten. Klar til lading. Ladestatuslampe Det lyser grønt (til venstre) og oransjegult (til høyre). Batteripakke er avkjølt. Oppladingen av batteripakke foregår langsomt for å redusere belast- ning på batteriet. Batteripakken er varm. Ladingen vil starte når batteripakkens temperatur synker. Dersom temperaturen på batteripakken er –10°C eller under, vil ladelampen (oransje) også begynne å blinke. Opladingen vil starte igjen når tem- peraturen på batteripakken stiger. Lading ikke mulig. Tett av støv eller feil med batteripakken. Slått av Slått på Blinker (Grønn) (Oransje) Brukerinformasjon om innsamling og håndtering av gammelt utstyr og brukte batterier Slike symboler på produkter, emballasje, og/eller på medfølgende doku- menter betyr at brukte elektriske/elektroniske produkter og batterier ikke må blandes med vanlig husholdningsavfall. For riktig håndtering og gjenvinning av gamle produkter og brukte bat- terier, vennligst lever dem til anvendelige innsamlingssteder, i samsvar med nasjonal lovgivning og direktivene 2002/96/EC og 2006/66/EC. Ved riktig håndtering av disse produktene og batteriene, hjelper du til med å spare verdifulle ressurser og forhindre potensielle negative effek- ter på menneskers helse og miljøet, som ellers kan oppstå ved uriktig avfallshåndtering. For mer informasjon om innsamling og gjenvinning av gamle produkter og batterier, vennligst ta kontakt med kommunen, ditt renovasjonsselskap eller stedet der du kjøpte gjenstandene. Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overens- stemmelse med nasjonal lovgivning.-103- For forretningsdrivende brukere i EU Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon. (Informasjon om håndtering i land utenfor EU) Disse symbolene gjelder bare innenfor EU. Ønsker du å kaste slike gjenstander, vennligst kontakt dine lokale myndigheter eller forhandler og spør etter riktig frem- gangsmåte for håndtering. Merknader for batterisymbol (to nederste symbol-eksempler): Dette symbolet kan bli brukt i kombinasjon med et kjemisk symbol. I dette tilfellet etterkommer det kravet satt av direktivet for det kjemikaliet det gjelder.

• Bruk kun en tørr, myk klut for å tørke enheten. Bruk ikke en fuktig klut, tynner, bensin eller andre flytende løsemidler til rengjøring.

• Hvis verktøyets eller batteripakkens innside skulle komme i kontakt med vann, la det renne av og la det tørke så fort som mulig. Fjern forsiktig all støv eller jernfilspon som samler seg inne i verktøyet. Hvis du skulle ha problemer med betjeningen av verk- tøyet, rådspør et reparasjonsverksted.

• For å unngå skader, bruk bare tilleggutstyr eller tilbehør til det bruk det er ment for.-104-
