Produkttype	Trådløs sirkelsag
Merke	Panasonic
Modell	EY4542
Motorspenning	14,4 V DC
Turtall uten belastning	3600 min⁻¹ (rpm)
Bladdiameter	135 mm (5-3/8")
Bladhull	20 mm (25/32")
Maksimal skjæredybde	0 – 46 mm (0" – 1-13/16")
Total lengde	329 mm (12-61/64")
Vekt (med batteri EY9L40/EY9L41)	2,65 kg (5,7 lbs)
Batteritype	Oppladbart Li-ion
Kompatible batterikapasiteter	EY9L40 (3 Ah) / EY9L41 (3,3 Ah)
Lader	EY0L80
Kuttede materialer	Tre, uherdede jernholdige metaller, ikke-jernholdige metaller, plast
Anbefalte bladtyper	Hardmetall for metall (EY9PM13C), tre (EY9PW13A), plast (EY9PP13B)
Støvoppsamling	Integrert støvboks + støvsugeradapter (EY9X012E)

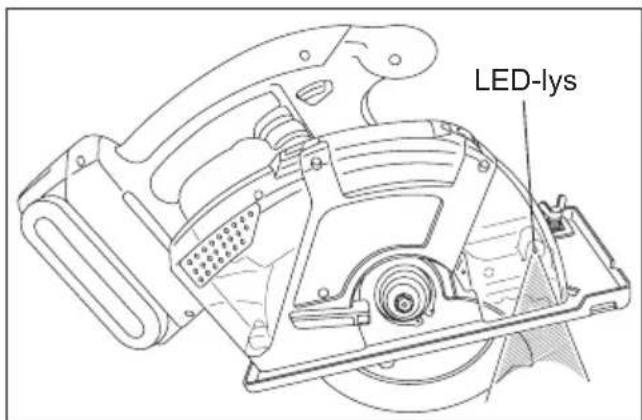

Belysning	Innebygd LED-lampe
Beskyttelser	Automatisk nedre bladbeskyttelse, bladbremse, beskyttelse mot overoppheting og overdreven utlading
Vedlikehold	Rengjøring med tørr klut; overlat reparasjoner til et autorisert servicesenter
Garanti	Se vedlagt garantikort

Ofte stilte spørsmål - EY4542 PANASONIC

Hva er de viktigste sikkerhetstiltakene for å bruke Panasonic EY4542 sirkelsagen?

Les hele bruksanvisningen før bruk. Bruk alltid vernebriller og støvmaske. Hold hendene unna skjæreområdet og hold sagen med begge hender. Kontroller at nedre bladbeskyttelse fungerer riktig før hver bruk.

Hvordan skifter jeg blad på EY4542 sagen?

Fjern batteriet fra verktøyet. Bruk uttrekkbart håndtak for å åpne nedre bladbeskyttelse. Hold inne spindellåsknappen, løsne deretter sekskantbolten med den medfølgende nøkkelen. Bytt blad, pass på at rotasjonspilene samsvarer. Stram bolten etter å ha satt tilbake skiven.

Hva er driftstiden til Li-ion-batteriet?

Driftstiden avhenger av materialet som kuttes og batterikapasiteten. Med et EY9L40 (3 Ah) batteri er brukstiden omtrent 35 minutter ved typisk kontinuerlig bruk. Fullading tar omtrent 50 minutter med lader EY0L80.

Hvordan justerer jeg skjæredybden?

Fjern batteriet. Løsne dybdejusteringsmutteren på føringen. Juster dybden ved hjelp av markeringene på nedre bladbeskyttelse. For en 10 mm plate, still inn bladet slik at det stikker omtrent 5 mm under arbeidsstykket. Stram mutteren før saging.

Kan jeg bruke en støvsuger for å samle opp støv?

Ja, sagen er kompatibel med en støvsuger via slangeadapteren EY9X012E (selges separat). Koble til en slange med innvendig diameter 25–38 mm. Ved kutting av metall må du IKKE bruke støvsugeren på grunn av brannfare fra gnister.

Hvordan unngår jeg tilbakeslag (kickback)?

For å unngå tilbakeslag, hold sagen godt med begge hender og plasser kroppen på siden av bladet. Støtt store arbeidsstykker riktig. Bruk skarpe blad og ikke tving sagen. Ved fastklemming, slipp bryteren og vent til bladet har stoppet helt før du fjerner sagen.

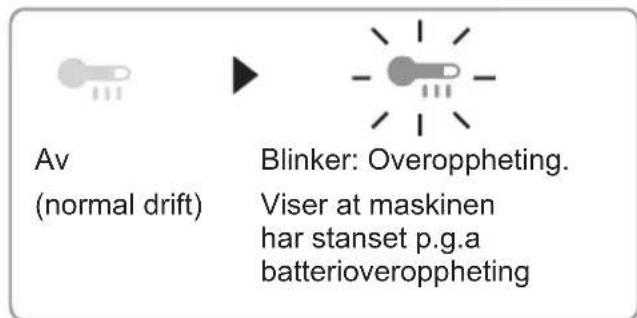

Hva gjør jeg hvis overopphetingsindikatoren blinker?

Den oransje overopphetingsindikatoren blinker når termisk beskyttelse aktiveres. La verktøyet avkjøles fullstendig (minst 30 minutter) før det brukes igjen. Unngå langvarig bruk uten pause for å forhindre dette.

Hvilke bladtyper kan jeg bruke med denne sagen?

Bruk kun blad med 135 mm diameter og 20 mm hull. Anbefalte blad er: EY9PM13C (metall), EY9PW13A (tre), EY9PP13B (plast). Bruk aldri slipeskiver eller skadde blad.

Hvordan vedlikeholder jeg EY4542 sagen riktig?

Før alt vedlikehold, fjern batteriet. Rengjør verktøyet med en tørr klut – bruk aldri væsker. Fjern regelmessig støv fra støvboksen og frontdekselet. For reparasjoner, kontakt et autorisert servicesenter for Panasonic.

Hvordan lader jeg Li-ion-batteriet?

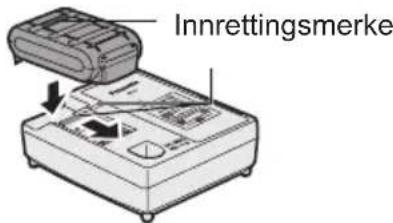

Koble lader EY0L80 til en stikkontakt. Sett inn batteriet ved å justere markeringene. Den grønne lampen blinker under lading og blir konstant grønn når ladingen er fullført. Hvis batteriet er varmt, blinker den oransje lampen til det er avkjølt. Ladetid for et 3 Ah batteri er omtrent 50 minutter.

BRUKSANVISNING EY4542 PANASONIC

Før enheten tas i bruk, vennligst les alle disse anvisningene og oppbevar deretter bruksanvisningen for senere bruk.

Les alle sikkerhetsadvarsler og alle instruksjoner.

Pilen på klingen skal peke i samme retning som pilen på den øverste klingebeskytteren.

Levetiden for batteripakningens terminaler kan påvirkes av uvedkommende substanser, som for eksempel støv og vann etc., under bruken.

Demontering av klingen

VIKTIG:

Klingen er varm rett etter saging. Sørg for å la klingen avkjøles før den demonteres.

Gjør slik:

Anbefalt materialtykkelse for plater av akryl eller vinylklorid:

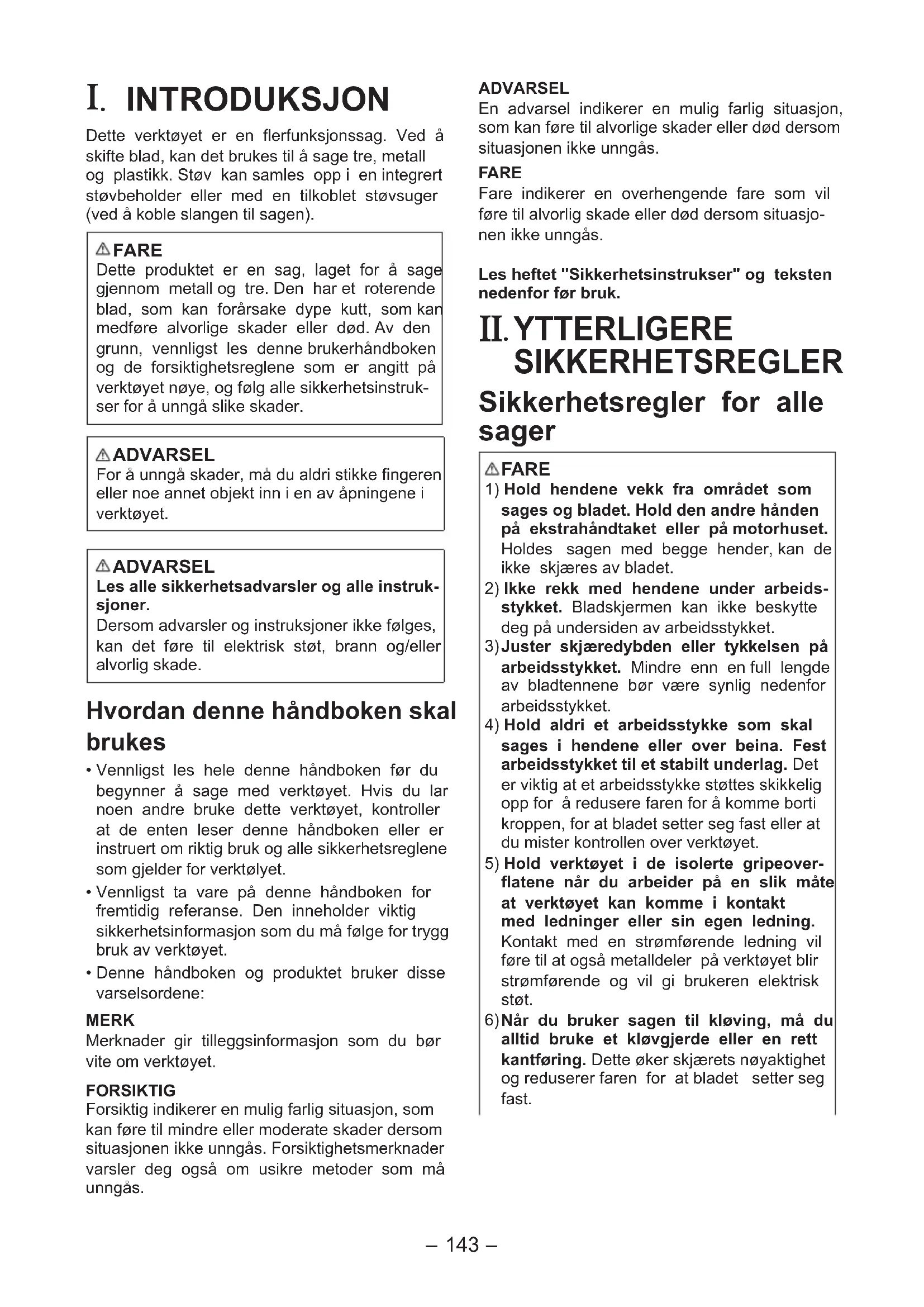

Dette produktet er en sag, laget for å sage gjennom metall og tre. Den har et roterende blad, som kan forårsake dype kutt, som kan medføre alvorlige skader eller død. Av den grunn, vennligst les dette brukerhåndboken og de forsiktighetsreglene som er angitt på verktøyet nøye, og følg alle sikkerhetsinstrukser for å unngå slike skader.

ADVARSEL

For å unngå skader, må du aldri stikke fingeren eller noe annet objekt inn i en av åpningene i verktøyet.

ADVARSEL

Les alle sikkerhetsadvarsler og alle instruksjoner.

Dersom advarsler og instruksjoner ikke følges, kan det føre til elektrisk støt, brann og/eller alvorlig skade.

Hvordan denne håndboken skal brukes

• Vennligst les hele denne håndboken før du begynner å sage med verktøyet. Hvis du lar noen andre bruke dette verktøyet, kontroller at de enten leser denne håndboken eller er instruert om riktig bruk og alle sikkerhetsreglene som gjelder for verktøyet. Vennligst ta vare på denne håndboken for fremtidig referanse. Den inneholder viktig sikkerhetsinformasjon som du må følge for trygg bruk av verktøyet.
• Denne håndboken og produktet bruker disse varselsordene:

MERK

Merknader gir tilleggsinformasjon som du bør vite om verktøyet.

FORSIKTIG

Forsiktig indikerer en mulig farlig situasjon, som kan føre til mindre eller moderate skader dersom situasjonen ikke unngås. Forsiktighetsmerknader varsler deg også om usikre metoder som må unngås.

ADVARSEL

En advarsel indikerer en mulig farlig situasjon, som kan føre til alvorlige skader eller død dersom situasjonen ikke unngås.

FARE

Fare indikerer en overhengende fare som vil føre til alvorlig skade eller død dersom situasjonen ikke unngås.

Les heftet "Sikkerhetsinstrukser" og teksten nedenfor før bruk.

II. YTTERLIGERE SIKKERHETSREGLER

1) Hold hendene vekk fra området som sages og bladet. Hold den andre hånden på ekstrahåndtaket eller på motorhuset. Holdes sagen med begge hender, kan de ikke skjæres av bladet. 2) Ikke rekk med hendene under arbeidsstykket. Bladskjermen kan ikke beskytte deg på undersiden av arbeidsstykket. 3) Juster skjæredybden eller tykkelsen på arbeidsstykket. Mindre enn en full lengde av bladtennene bør være synlig nedenfor arbeidsstykket. 4) Hold aldri et arbeidsstykke som skal sages i hendene eller over beina. Fest arbeidsstykket til et stabilt underlag. Det er viktig at et arbeidsstykke støttes skikkelig opp for å redusere faren for å komme borti kroppen, for at bladet setter seg fast eller at du mister kontrollen over verktøyet. 5) Hold verktøyet i de isolerte gripeoverflatene når du arbeider på en slik måte at verktøyet kan komme i kontakt med ledninger eller sin egen ledning. Kontakt med en strømførende ledning vil føre til at også metalldeler på verktøyet blir strømførende og vil gi brukeren elektrisk støt. 6) Når du bruker sagen til kløving, må du alltid bruke et kløvgjerde eller en rett kantføring. Dette øker skjærets nøyaktighet og reduserer faren for at bladet setter seg fast.

7) Bruk alltid et blad med riktig format og form på akselhullet (diamant eller rundt). Blad som ikke passer til monteringshullet vil rotere med kast, slik at du mister kontroll over sagen. 8) Bruk aldri mellomskiver eller bolter av feil type eller som er skadet. Bladmellomskivene og bolten er spesielt utformet for din sag, for optimal ytelse og sikker bruk.

Ytterligere sikkerhetsregler for alle typer sager

Årsaker til tilbakeslag og hvordan det kan forhindres:

• Tilbakeslag er en plutselig reaksjon på et fastklemt, festet eller feiljustert sagblad, som fører til at en ukontrollert sag løfter seg opp og vekk fra arbeidsstykket og mot brukeren.
• Når bladet er klemt eller sitter fast i et sagsnitt som lukkes, stanser bladet, og motoren reagerer slik at enheten slår raskt tilbake mot brukeren.
• Blir bladet vridd eller kommer ut av stilling i sagsporet, vil tennene i bakkanten av bladet kunne grave seg ned i overflaten av treet, slik at bladet klatrer ut av sporet og hopper bakover mot brukeren.

Tilbakeslag skyldes feil bruk av verktøyet og/eller feil bruksmåte eller forhold som kan unngås ved å følge forholdsreglene nedenfor.

1) Hold sagen godt fast med begge hender og plasser armene slik at du kan tale kreftene fra et tilbakeslag. Plasser kroppen din på den ene eller andre siden av bladet, men ikke på linje med bladet.

Tilbakeslag kan forårsake at sagen hopper bakover, men kreftene fra tilbakeslaget kan kontrolleres av brukeren hvis de riktige forholdsregler følges.

2) Når bladet setter seg fast, eller når sagingen av en eller annen grunn må avbrytes, må du slippe opp bryteren og holde sagen i ro i arbeidsstykket til bladet stanser helt. Forsøk aldri å fjerne sagen fra arbeidsstykket eller trekke sagen bakover så lenge bladet roterer, da dette kan føre til tilbakeslag.

Kontroller og foreta justeringer slik at bladet ikke setter seg fast.

3) Når sagen startes igjen i arbeidsstykket, må du sentrere sagbladet i sagsporet og kontrollere at tennene ikke sitter fast mot arbeidsstykket.

Sitter sagbladet fast, vil sagen tvinge seg opp eller gi et tilbakeslag fra arbeidsstykket når den startes på nytt.

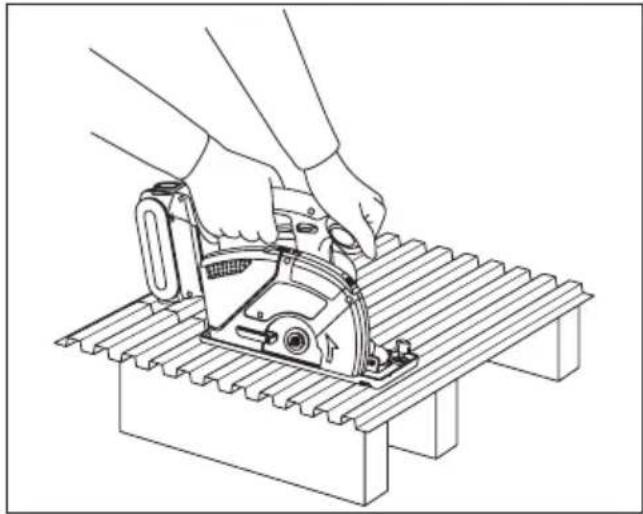

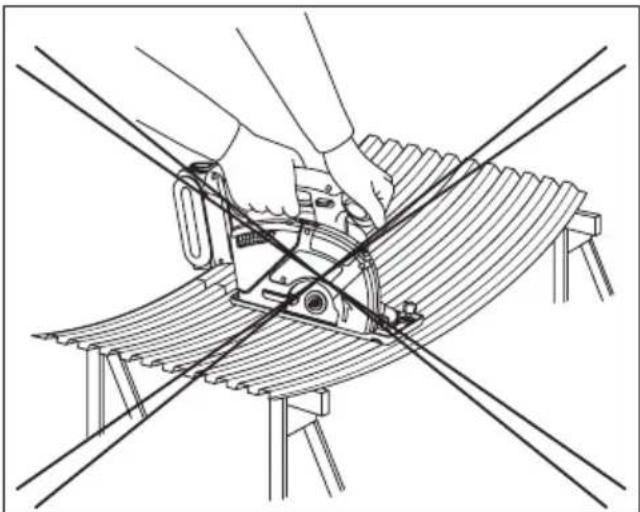

4) Støtt opp store plater for å redusere faren for at bladet klemmes fast og sagen slår tilbake. Store plater har en tendens til å henge ned av sin egen vekt. Støtte må plasseres under platen på begge sider, både i nærheten av sagsporet og nær kantene på platen. 5) Ikke bruk sløve eller skadete blader. Uskarpe eller feilinnstilte blad gir et smalt sagspor som fører til ekstra friksjon, blad som fester seg og tilbakeslag. 6) Låsespakene for bladdybde og skråjustering må være strammet til og sikret før du starter sagingen. Skulle bladinnstillingen endre seg i løpet av sagingen, kan bladet sette seg fast og føre til tilbakeslag. 7) Vær ekstra forsiktig når du gjør et "lommeskjær" inn i vegger eller andre blindområder. Det utstikkende bladet kan treffe gjenstander som kan gi tilbakeslag.

Sikkerhetsregler for denne sagen

1) Kontroller at den nedre bladskjermen lukkes skikkelig før hver gangs bruk. Ikke bruk sagen dersom bladskjermen ikke flytter seg fritt og lukker seg med det samme. Den nedre bladskjermen må aldri klemmes eller bindes fast i åpen stilling.

Slippes sagen ved et uhell, kan den nedre bladskjermen bli bøyd. Hev den nedre bladskjermen med løftespaken på den nedre bladskjermen og kontroller at den beveger seg fritt og at den ikke berører bladet eller andre deler i alle vinkler og skjæredybder.

2) Kontroller at fjæren til den nedre bladskjermen fungerer og er i god stand. Fungerer ikke fjæren eller bladskjermen skikkelig, må de repareres før sagen tas i bruk.

Den nedre bladskjermen kan bevege seg tregt på grunn av skadde deler, klebrige avleiringer eller på grunn av sagspon.

3) Den nedre bladskjermen bør kun trekkes tilbake manuelt ved spesiell bruk, som for eksempel "lommekutt" og "not og fjær." Hev den nedre bladskjermen med løftespaken for den nedre bladskjermen så snart bladet treffer arbeidsstykket.

For all annen saging må du la den nedre bladskjermen fungere automatisk.

4) Pass alltid på at den nedre bladskjermen dekker bladet før du legger sagen ned på arbeidsbenken eller gulvet. Et ubeskyttet, roterende blad vil føre til at sagen beveger seg bakover og skjærer i det som måtte komme i veien for den. Vær klar over den tiden det tar for bladet å stanse å rotere etter at du slipper opp bryteren. 5) Bruk ikke skurende hjul. 6) Bruk støvmaske hvis arbeidet forårsaker støv. 7) Benytt sagblad som anbefales av produsenten. 8) Bruk hørselvern når verktøyet brukes over lengre tid. 9) Risikoen for tilbakeslag øker når batteriet blir utladet. 10) Sørg for å kontrollere materialet. Unngå å skjære andre typer materialer. 11) Pass på så du ikke mister verktøyet. 12) Verktøyet må aldri svinges. 13) Dekk aldri til ventilasjonsåpningene, og hold dem frie for støv og andre materialer. 14) Ikke sett sagen fast i en skruestikke. Sag aldri med verktøyet snudd opp ned i en skruestikke. Det er svært farlig og kan føre til alvorlige ulykker. 15) Bruk aldri strikkehansker. 16) Forsikre deg om at det ikke står noen under arbeidsstedet når du bruker sagen på høye steder. 17) Ikke ta på bladet rett etter at det har vært i bruk. Det kan være varmt og gi brannskader på huden. 18) Ikke ta på materialet rett etter at det har blitt kuttet. Kuttede materialer kan være svært varme. 19) Bruk ikke skjæreolje. Bruk av skjæreolje kan medføre brann. 20) Skjær ikke i arbeidsstykker som er dekket med eller tilsølt med bensin, olje, løsemidler, tynnere etc.

Den gjennomsiktige bladskjermen kan skades ved å utsettes for slike stoffer.

21) Ikke fjern den gjennomsiktige eller den nedre bladskjermen. Hvis den gjennomsiktige eller nedre bladskjermen er skadd eller borte, returner verktøyet til et autorisert verksted for utskifting. 22) Ikke start bladet når det er i kontakt med arbeidsstykket. Vent til bladet har oppnådd full hastighet før du begynner å skjære.

Symbol

Symbol	Betydning
V	Volt
——	Likestrøm
n0	Hastighet uten belastning
···min-1	Omdreininger eller støt
A	Ampere

ADVARSEL

• Ikke bruk andre enn Panasonic batteripakker som er laget for bruk med dette oppladbare verktøyet.
• Ikke kast batteripakken i åpne flammer eller utsett den for ekstrem varme.
• Ikke slå spiker eller tilsvarende inn i batteriet, utsett det for sjokk, ta det fra hverandre eller forsøk å modifisere det.
• Ikke la metallobjekter berøre polene på batteriet.
• Ikke frakt eller oppbevar batteripakken i samme beholder som spiker eller tilsvarende metallobjekter.
• Ikke lad opp batteriet i områder der det er høy temperatur, som for eksempel ved siden av åpne flammer eller i direkte sollys. Batteriet kan overopphetes, ta fyr, eller eksplodere.
• Ikke bruk andre enn den dedikerte laderen for å lade opp batteriet. Batteriet kan lekke, ta fyr, eller eksplodere.
• Etter at batteriet er tatt ut av verktøyet eller laderen, må alltid pakkedekselet settes på plass. Dersom det ikke gjøres, kan kontaktene kortsluttes, noe som medfører brannrisiko.

III. OPPSETT

Sette på eller fjerning av batteriet

FORSIKTIG:

Før du setter inn batteripakken, må du kontrollere at strømbryteren på sagen beveger seg riktig og returnerer til stilling "OFF" når du slipper den.

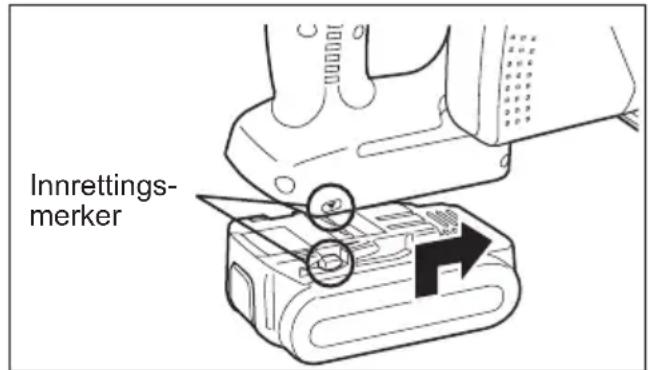

1. For å sette inn batteripakken (Se Fig. 2)

Rett inn mot innrettingsmerkene og sett på batteripakken.

• Skyv batteriet inn til det låser seg i riktig stilling.

Fig. 2

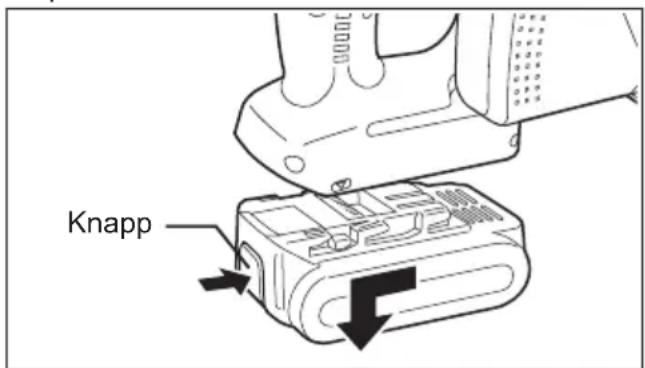

1. For å ta ut batteripakken (Se Fig. 3)

Trykk på knappen foran for å løse ut batteripakken.

Fig. 3

IV. BRUK

Dette verktøyet skal kun brukes til skjæring av uherdet stål, metall, tre og plast. Se i avsnittet

"Ekstrautstyr" for å se en liste over blader som kan anvendes for riktig bruk av dette verktøyet.

Følgende forholdsregler må følges for å redusere risikoen for skader:

• Skjær ikke stålbleke materialer. Skjær ett stykke om gangen.
• Skjær ikke herdet stål.
• Skjær materialer med den brede siden av foten over den fastspente delen av materialet.
• Berør ikke sagbladet, arbeidsstykket eller sagspon med bare hender umiddelbart etter saging. De kan være varme og brenne huden din.

Hver gang du skal bruke verktøyet, må du kontrollere at det er i god stand.

Bruk følgende sjekkliste:

1. Er bladet satt inn riktig vei?

Pilen på bladet skal peke samme vei som pilen på den øvre bladskjermen.

1. Ser bladet ut til å være i orden?

Bytt ut bladet så snart du ser noen sprekker i det, eller dersom en av tennene er brukket.

1. Fungerer den nedre bladskjermen korrekt?

ADVARSEL

For å unngå skader må du ikke bruke sagen dersom den nedre bladskjermen ikke lukker seg raskt over bladet.

1. Er den gjennomsiktige bladskjermen forsvarlig montert?
2. Er batteripakken oppladet og satt skikkelig på plass i verktøyet?
3. Er dybdejusteringsspaken for saging forsvarlig strammet til?
4. Er arbeidsstykket forsvarlig fastsatt på en sagbukk eller arbeidsbenk?
5. Er støvbeholderen eller frontdekselet tettet med støv?

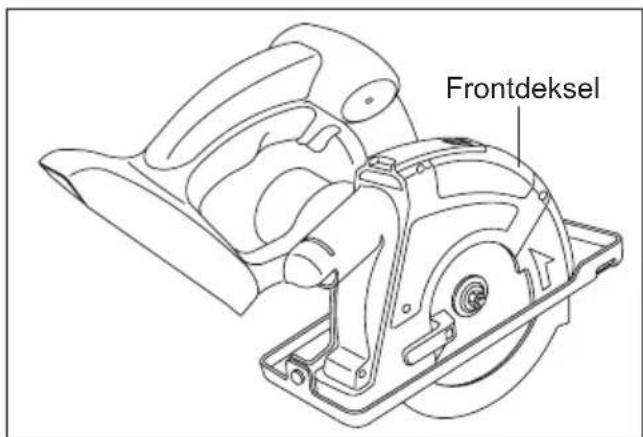

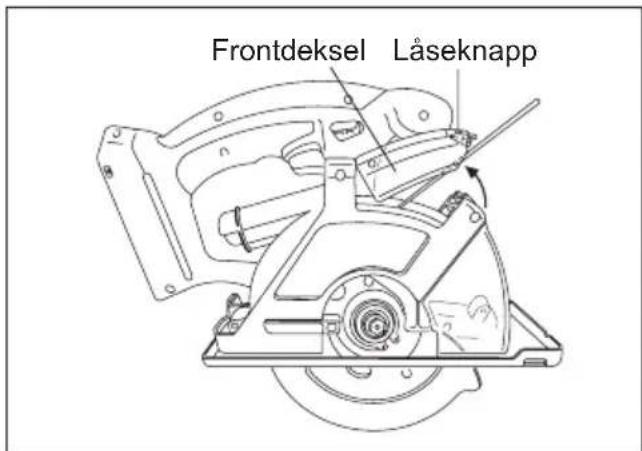

Frigjør frontdekselknappen og fjern støv som tetter på innsiden av dekselet. Hvis dekselet er tettet, bruk en lang gjenstand som for eksempel en manuell skrutrekker for å frigjøre det. Etter at det er gjort, lukk frontdekselet. (Se Fig. 4)

Fig. 4

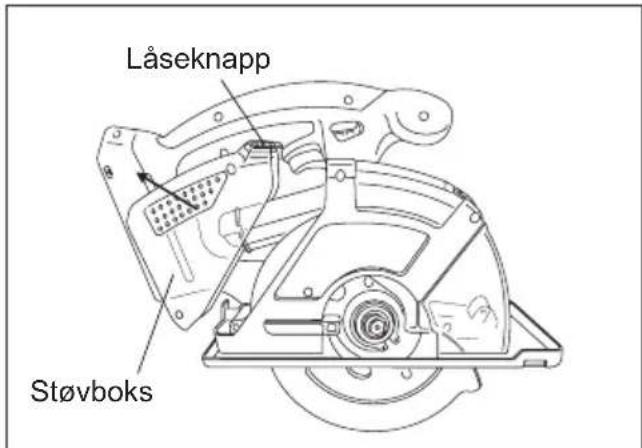

Hvis det er støv inni støvbeholderen, frigjør støvbeholderknappen, ta ut støvbeholderen og fjern støvet. Etter at det er gjort, sett støvbeholderen tilbake på plass. (Se Fig. 5)

Fig. 5

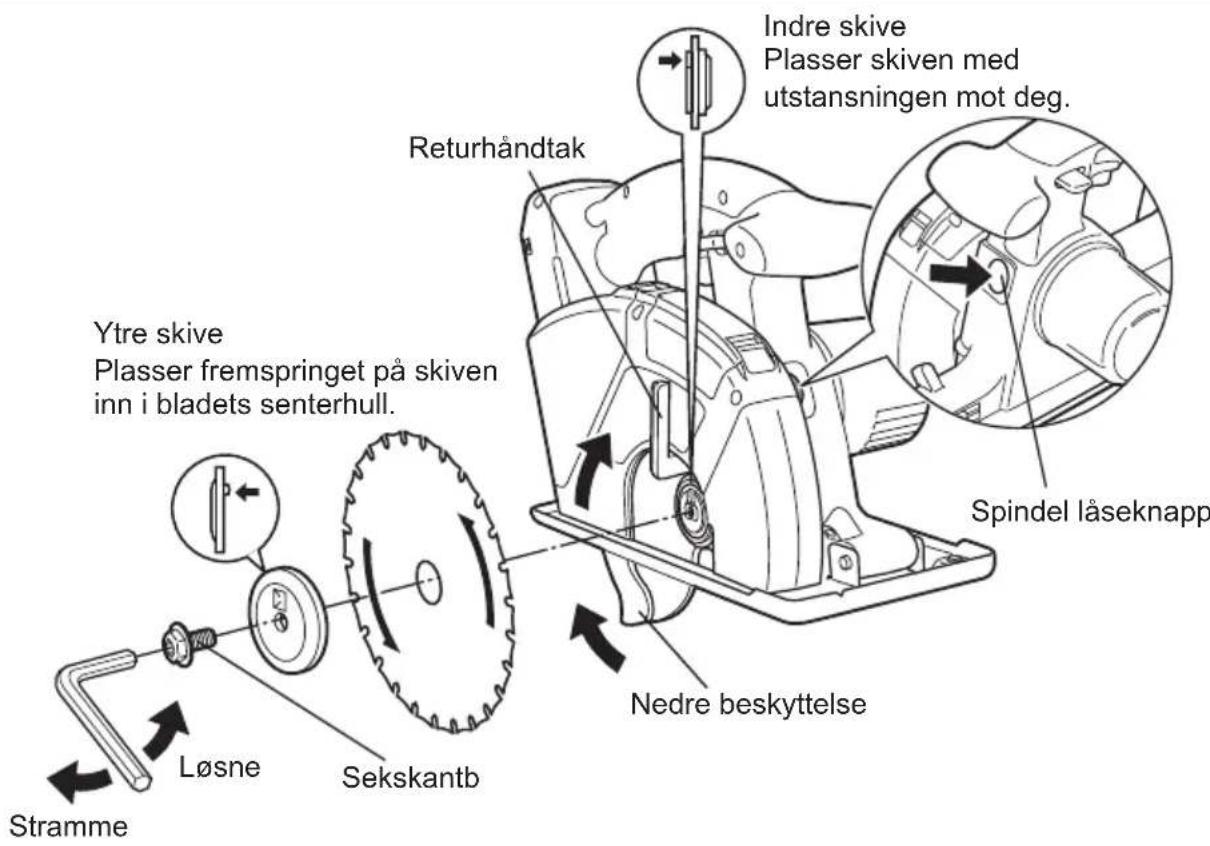

Montere bladet

1. Fjern batteripakken fra verktøyet.
2. Fjern alle kuttrester fra området rundt bladet.
3. Bruk den nedre skjermens løftespak til å trekke tilbake (åpne) den nedre bladskjermen.
4. Monter bladet som vist på illustrasjonen. (Se Fig. 6)

Kontroller at retningspilen på bladet og på den gjennomsiktige bladskjermen peker i samme retning.

1. Sett den ytre mellomskiven på plass.
2. Sett inn sekskantbolten.
3. Hold nede knappen for aksellas. Dette forhindrer at bladet kan rotere.
4. Stram til sekskantbolten med den medfølgende sekskantnøkkelen. Legg sekskantnøkkelen på plass.

MERK:

Følges ikke denne fremgangsmåten, kan det oppstå alvorlig personskade.

Fjerne bladet

FORSIKTIG:

1. Fjern batteripakken fra verktøyet.
2. Hold nede knappen for aksellas. Dette forhindrer at bladet kan rotere.
3. Bruk den medfølgende sekskantnøkkelen for å løsne sekskantbolten.

MERK:

Oppbevar sekskantnøkkelen i lagringssporet på sagen når nøkkelen ikke er i bruk.

1. Fjern sekskantbolten og den ytre mellomringen.
2. Bruk løftespaken på den nedre skjermen til å trekke tilbake (åpne) den nedre bladskjermen.
3. Fjern bladet forsiktig.
4. Rengjør verktøyet om nødvendig.

FORSIKTIG:

Pass på at du ikke skjærer hendene på bladet.

• Når du kaster bladet, må du pakke det godt inn i kraftig eller bølget papir. Dette vil forebygge at noen andre kan skjære seg på det kasserte bladet.

Fig. 6

Bruk av verktøyet

FORSIKTIG:

For å redusere risikoen for skader, les sikkerhetsinstruksjonene på begynnelsen av denne bruksanvisningen før du tar verktøyet i bruk.

ADVARSEL

Bruk alltid vernebriller eller briller med sidebeskyttelse for å redusere risikoen for skader. Benytt støvmaske i tillegg når du skjærer materialer som forårsaker store mengder partikler. Ikke bruk sagen i regn. Dersom det gjøres, kan det medføre elektrisk støt eller forårsake at det ryker av sagen.

Ikke sag opp materiale der det er malingstynner, bensin, olje eller lignende. Dersom dette gjøres, kan det medføre at støvbeholderen sprekker, som igjen kan føre til skader.

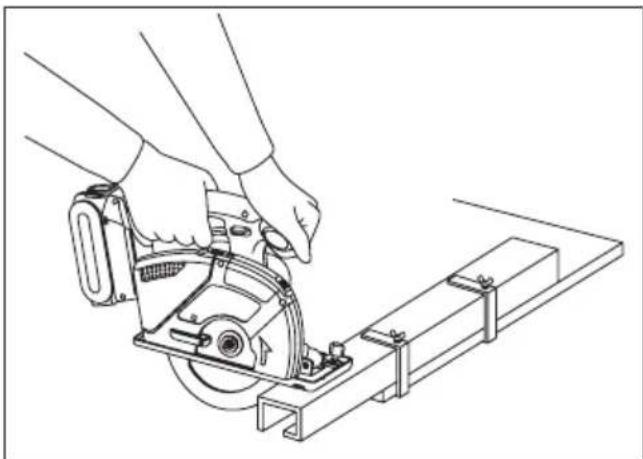

Hold verktøyet med begge hender. (Se Fig. 8) Ikke forsøk å fjerne saget materiale mens bladet roterer.

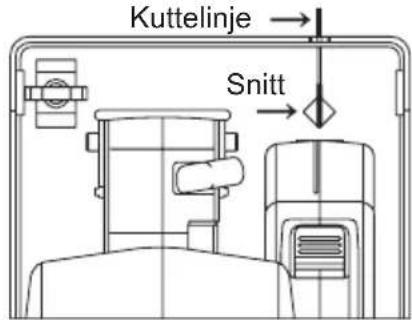

Innretting med skjærelinje

• Plasser hakket på skoen over kuttelinjen, ved å rette inn de øverste og nederste hjørnene av den diamantformede åpningen med linjen. Ettersom skjæreposisjonen er avhengig av bladet, forsøk et prøvekutt først.

Fig. 7

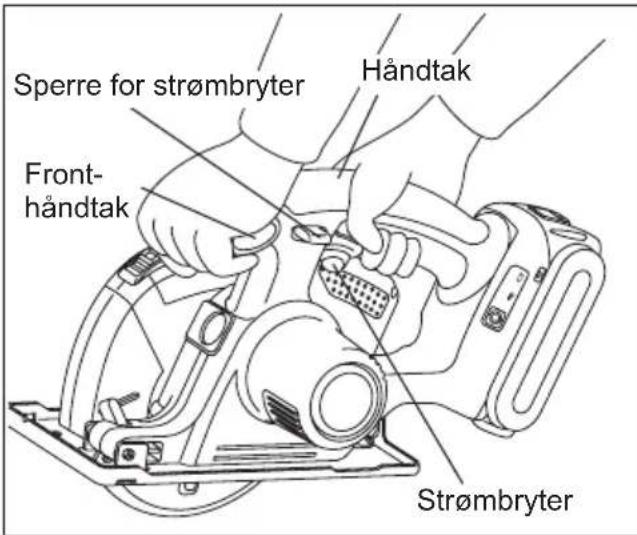

1. Trykk ned låsespaken for bryteren, trykk deretter inn strømbryteren for å starte motoren, og slipp så ut låsespaken.

Fig. 8

FORSIKTIG:

• Kontroller at bryterens låsespak fungerer. Hvis det er mulig å aktivere strømbryteren uten å trykke på låsespaken, må du avbryte funksjonen med en gang. Ta verktøyet med til et autorisert servicesenter.
• Hold alltid håndtaket med en hånd, og gripepunktet fremme med den andre. (Se Fig. 8) Hold et fast grep og trykk bryteren godt inn.
• Bladet må ikke komme i kontakt med materialet før du starter motoren. Vent til bladet når maks. hastighet før du begynner å kutte.
• Dette verktøyet har ikke muligheter til å låse bryteren i stilling "ON" (På), og du må heller ikke prøve å gjøre dette.
• Begynn å skjære nær bladet har oppnådd full hastighet.
• Under kuttingen må du passe på å sage rett fremover. Skyv kutteren fremover med jevn hastighet samtidig som du følger spissen av bladet gjennom den gjennomsiktige bladskjermen.

ADVARSEL

• Hold foten av sagen flatt mot overflaten til arbeidsstykket som kuttes for å unngå farlige tilbakeslag.
• Bruk aldri makt på verktøyet. Bruk et lett og kontinuerlig trykk.
• Dersom motoren føles for varm, må du stanse arbeidet. La verktøyet avkjøles før du fortsetter arbeidet.
• Det er alltid en god regel å ta ut batteripakken etter bruk og før verktøyet settes bort til oppbevaring.

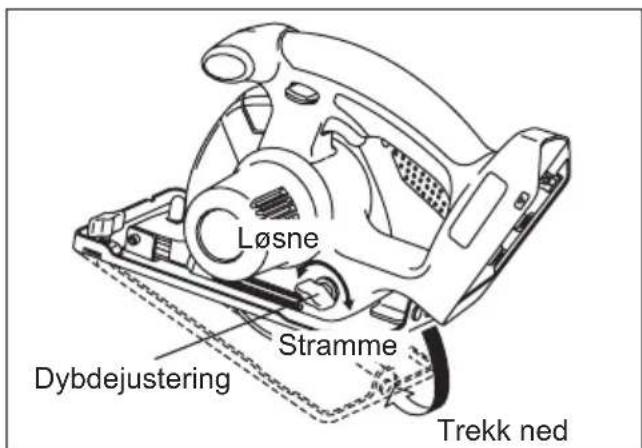

Justering av kuttedybde

Fjern batteripakken. - Løsne mutteren for dybdejustering og juster kuttedybden ved å bruke graderingen på den nedre skjermen for å måle dybden. Når du er ferdig med å justere dybden, stram dybdejusteringsmutteren helt. * Når tremateriale er 10 mm (3/8") eller tynnere, juster kuttedybden slik at bladet stikker frem ca. 5 mm (3/16") fra bunnen av materialet.

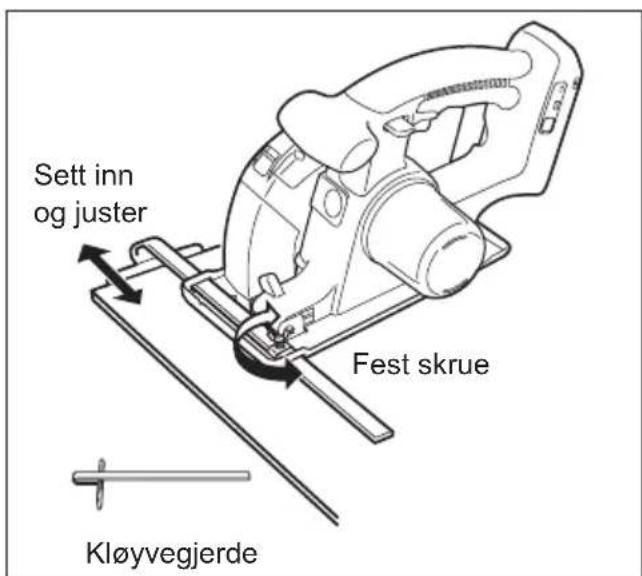

(Tilgjengelig som ekstrautstyr. Følger ikke med.) Kløyvgjerdet er nyttig for rispede kutt og gjentatte kutt med samme bredde.

Fjern batteripakken. - Sett på kløyvgjerdet og juster kuttebredden. (Se Fig. 10) - Stram til skruen forsvarlig for å feste kløyvgjerdet.

Samling av støv

ADVARSEL

• Før du kutter metallmaterialer, tøm alltid støvbeholderen. Åpne frontdekselet og fjern støvet.
• Å bruke sagen med brennbart materiale i støvbeholderen for å skjære metallmaterialer kan føre til brann.
• Når metallmaterialer skal sages, skal sagen alltid brukes med støvbeholderen påmontert.
• Flyvende gnister og metallbiter kan medføre personskader.
• Ikke koble støvsuger til når du skjærer metallmaterialer.

Gnister og varme metallbiter kan forårsake at støvsugeren tar fyr. Bruk støvsugeren i henhold til dens instruksjoner.

(1) Samle opp støv i støvbeholderen.

• Tøm støvbeholderen når den er fylt opp med støv.
• Tøm støvbeholderen før du setter sagen til oppbevaring.
• Støvbeholderens kapasitet
• Ved saging av elektriske ledningsrør med en diameter på 25 mm (1"), ca. 130 kutt
• Ved saging av 45 mm (1-25/32") x 45 mm (1-25/32") tømmer, ca. 150 kutt

MERK:

Noen materialer kan forårsake at støv tetter innsiden av frontdekselet når de kuttes.

Fig. 11

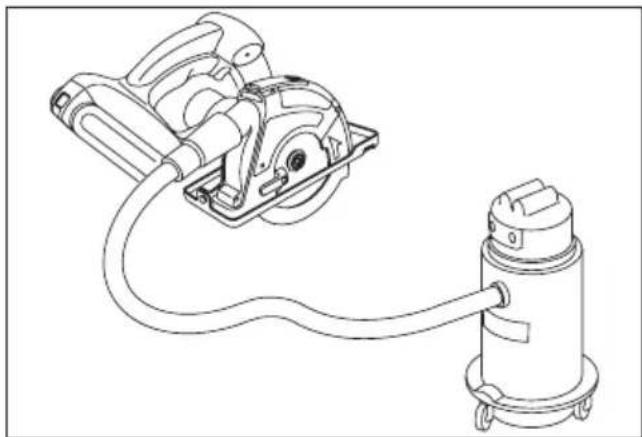

(2) Bruk med støvsuger for å samle støv.

• Koble sagen til slangen ved bruk av EY9X012E slangekobling for støvsuger (solgt separat). Indre diameter på kompatibel slange: 25 mm (1") til 38 mm (1-2/1")
• Følg støvsugerens instruksjoner når den brukes.

Fig. 12

MERK:

Når sagen har vanskelig for å frastøte eller samle støv, kan støvavløpet være tettet av støv. Åpne frontdekselet og fjern støvet.

Betjeningspanel

(1) LED-lys

Fig. 13

Før bruk av LED-lys, skru alltid av strømbryteren en gang.

Trykk på LED-lysets på- og av-knapp. Lyset bruker svært lite strøm, og påvirker ikke ytelsen til verktøyet ved bruk eller batterikapasiteten.

FORSIKTIG:

• Det innebygde LED-lyset er laget for midlertidig opplysing av små arbeidsområder.
• Ikke bruk det som en erstatning for vanlig lommelykt, da det ikke gir tilstrekkelig lys.
• LED-lampen skrur seg av når verktøyet ikke har vært i bruk i 5 minutter.

Forsiktig: IKKE SE INN I LYSTRÅLEN.

Bruk av kontroller eller justeringer eller utføring av prosedyre annet enn de som er spesifisert her, kan føre til skadelig eksponering til kortbølgeenergi.

(2) Varsellampe for overoppheting

Beskyttelsesfunksjonen mot overoppheting stanser verktøyet for å beskytte batteripakken ved tilfeller av overoppheting. Varsellampen for overoppheting blinker når funksjonen er på.

• Hvis beskyttelsesfunksjonen aktiveres, la verktøyet avkjøles skikkelig (minst 30 minutter). Verktøyet er klart til bruk når varsellampen for overoppheting slukkes.
• Unngå bruk av verktøyet som forårsaker beskyttelsesfunksjonen for overoppheting å gjentas ofte.

Overdreven (full) utladning av litiumbatterier forkorter deres levetid dramatisk. Verktøyet har en beskyttelsesfunksjon for batteriet som er laget for å forhindre overdreven utlading av batteripakken.

• Beskyttelsesfunksjonen for batteriet slår seg på straks før batteriet er tomt for strøm, og forårsaker at batterilampen blinker.
• Hvis du oppdager at batterilampen blinker, lad batteripakken opp med en gang.

For riktig bruk (flere detaljer)

ADVARSEL

For å forhindre muligheten for alvorlige personskader:

Det er viktig å bruke en hensiktsmessig innretning for å holde materialet som kuttes forsvarlig fast. Det er også viktig å holde kutteren godt fast med begge hender for å forhindre at du mister kontroll over den, som igjen kan føre til personskade. Figur 14 viser riktig kutteposisjon. Pass på at hendene holdes unna skjæreområdet. - Sørg for at andre tilstedeværende personer holder seg borte fra arbeidsområdet og fra undersiden av arbeidsstykket. - Hold ikke tak i materialet du kutter med hånden.

Kutting av store plater:

Støtt opp store plater. Sørg for å stille inn kuttedybden slik at du bare sager gjennom arbeidsstykket, og ikke gjennom støttene. (Se Fig. 15)

Store plater siger ned eller bøyer seg hvis de ikke blir støttet opp på riktig måte. Hvis du forsøker å sage uten at arbeidsstykket er rett eller riktig støttet opp vil bladet sette seg fast, som fører til tilbakeslag. (Se Fig. 16)

• Støtt ikke opp materialet for langt unna kuttet.

Kutting av tynt eller bølget materiale:

Kutt tynt eller bølget materiale minst 25 mm (1") fra kanten av arbeidsstykket for å unngå personskade eller ødeleggelse på verktøyet, forårsaket av tynne metallremser som blir dratt opp i den øvre bladskjermen.

• Bruk kun skarpe blad. Rene og skarpe blad reduserer stans og tilbakeslag.

Fig. 14

Fig. 15

Fig. 16

ADVARSEL

For å forhindre muligheten for alvorlig personskade:

• Når du gjør et ufullstendig kutt eller sagen blir avbrutt eller bladet setter seg fast eller sagen stopper, må du frigjøre strømbryteren straks og holde sagen stille i arbeidsstykket til bladet stopper helt. For å unngå tilbakeslag må du aldri fjerne sagen fra arbeidsstykket eller trekke sagen bakover mens bladet roterer. Kontroller at bladet har stanset helt før du fjerner sagen fra arbeidsstykket.
• For å fortsette sagingen, start sagen og la bladet komme opp i maks hastighet, og før sagen sakte tilbake til kuttestedet og fortsett skjæringen.
• Plasser den bredeste delen av skoen på den delen av arbeidsstykket som er godt støttet (Se Fig. 17), og aldri på den delen som vil falle av når kappingen er fullført. (Se Fig. 18)

Hold sagen stødig for å forhindre at du mister kontrollen. Uforsiktighet kan medføre alvorlig personskade.

Fig. 17 Fig. 18

1. Kontroller at bladet stanser.

Selv om ditt verktøy har en brems, kontroller at bladet har stanset helt og den nederste skjermen er lukket før du setter verktøyet ned.

1. Ikke bruk sagen dersom noe virker uvanlig. Fjern batteripakken straks.

Dersom verktøyet blir svært varmt, eller ikke virker som det skal, fjern batteripakken og stans bruken. La et autorisert servicesenter kontrollere det.

ADVARSEL

For å forhindre risikoen for alvorlig personskade eller brann må du ikke forsøke å reparere verktøyet selv. Ikke ta verktøyet fra hverandre eller modifiser det. Det finnes ingen interne deler som brukeren kan utføre service på.

1. LA ALDRI SAGEN KOMME I KONTAKT MED KROPPEN DIN.

Etter at et kutt er gjort, må du ikke la sagen berøre beinet ditt eller andre sider av kroppen.

Siden den nedre skjermen er bevegelig, kan den gripe klærne dine og blotte bladet. Hold klærne unna verktøyet. Vær klar over de blottede delene av bladet i områdene ved den øvre og nedre skjermen.

ADVARSEL

Fordi det oppstår gnister ved metallkutting:

• Bruk alltid vernebriller.
• Ikke bruk verktøyet nær brennbart materiale eller i områder der det brukes brennbart materiale. Dette kan medføre brann og forbrenninger.
• Ikke bruk aksellåsen mens bladet går, eller bruk den som en måte å stanse verktøyet på. Aldri skru maskinen på mens aksellåsen er på. Det vil medføre at verktøyet ødelegges.

[Batteripakke]

For riktig bruk av batteripakke

Li-ion-batteripakke (EY9L40/ EY9L41)

• Oppbevar batteriet etter bruk uten å lade opp for å sikre lengre levetid.
• Ved oppladning av batteripakken, kontroller at polene på batteriladeren er fri for fremmedlegemer som støv eller vann. Rens polene før du lader opp batteripakken hvis du finner fremmedlegemer på polene.

Batteripakkepolenes levetid kan bli påvirket av fremmedlegemer som støv eller vann mens de er i bruk.

• Når du ikke bruker batteripakken, skal den oppbevares borte fra metallgjenstander som binders, mynter, nøkler, spiker, skruer osv., fordi de kan ha en elektrisk forbindelse med batteripakken. Kortslutningen kan forårsake gnister, forbrenning eller brann.
• Forsikre deg om at arbeidsrommet er godt ventilert under bruk av batteripakken.
• Når du fjerner batteripakken fra verktøyet, skal batteripakkedekselet lukkes for å hindre at batteripolene blir forurenset av støv eller skitt, noe som kan føre til kortslutning.

Oppbevaring av batteriet

Oppladbare batterier har en begrenset levetid. Hvis brukstiden er uvanlig kort selv etter en korrekt opplading, bør batteriet byttes ut med et nytt.

Resirkulering av batteri

LEGG MERKE TIL:

For å resirkulere materialer og beskytte miljøet, sørg for å avhende batteriet på et offisielt godkjent sted hvis et slikt finnes i ditt land.

[Batterilader]

Lading

Forsiktighetsregler for Li-ion batteripakke

• Dersom temperaturen til batteripakken faller til under -10°C ( 14°F ), vil oppladingen stanse automatisk for å forhindre forringelse av batteriet.

Felles forsiktighetsregler for Li-ion/Ni-MH/Ni-Cd-batteripakken

• Temperaturen må være mellom 0 °C (32 °F) og 40 °C (104 °F). Dersom du forsøker å bruke batteripakken når batteritemperaturen er under 0 °C (32 °F), kan det være at verktøyet ikke fungerer skikkelig.
• Ved opplading av et kaldt batteri (under 0 °C (32 °F)) på et varmt sted, la batteriet stå der og vent i over en time for å varme opp batteriet til riktig temperatur. Kjøl ned laderen når det lades mer enn to batteripakker etter hverandre.
• Ikke stikk fingrene inn i kontakthullet når du holder laderen eller under andre omstendigheter.

FORSIKTIG:

For å forhindre brann eller skade på laderen,

• Ikke bruk strøm fra en motorgenerator.
• Ikke dekk til ventilasjonshullene på laderen og batteripakken.
• Trekk laderen ut av kontakten når den ikke er i bruk.

Li-ion-batteripakke

MERK:

Det kan oppstå gnister når støpselet settes i vekselstrømskontakten, men dette er ikke noe sikkerhetsmessig problem.

1. Sett batteriet i laderen. Trykk helt ned.

1. Følg innrettingsmerkene og sett batteriet i laderen. 2. Skyv batteriet forover i retning som pilen viser. Skyv det til anslag.

1. Under lading lyser ladelampen hele tiden. Når ladingen er fullført, sørger automatikk i lade-elektronikken for å forhindre overlading. Lading vil ikke skje hvis batteriet er for varmt (for eksempel rett etter ekstremt tunge belastninger). Den oransjegule ventelampen vil fortsette å blinke inntil batteriet er avkjølt. Lading vil da gjenopptas automatisk.
2. Ladelampen (grønn) vil blinke sakte når batteriet er ladet opp ca. 80%.
3. Når batteriet er ladet helt opp, vil ladelampen begynne å blinke raskt i grønn farge.
4. Dersom temperaturen på batteripakken er 0°C eller under, tar det lengre tid å lade batteriet helt opp enn vanlig. Selv om batteriet er ladet helt opp, vil det gi ca. 50% av ytelsen som er oppnådd ved normal arbeidstemperatur.
5. Dersom strømlampen ikke lyser umiddelbart etter at laderen er koblet inn, eller ladelampen ikke blinker raskt i grønn farge etter en vanlig ladetid, må du ta kontakt med en autorisert forhandler.
6. Når du setter en ferdigoppladet batteripakke i batteriladeren igjen, vil indikatorlampen lyse. Etter noen minutter kan ladelampen begynne å blinke raskt for å vise at ladingen er ferdig.

Ni-MH/Ni-Cd-batteripakke

MERK:

Når du lader batteripakken for første gang eller etter lengre tids lagring, må den lades i 24 timer for å oppnå full kapasitet.

Batterilader (EY0L80)

1. Laderen tilkobles nettstrøm.

MERK:

Det kan oppstå gnister når støpselet settes i vekselstrømskontakten, men dette er ikke noe sikkerhetsmessig problem.

1. Sett batteriet i laderen. Trykk helt ned.

1. Under lading lyser ladelampen hele tiden. Når ladingen er fullført, sørger automatikk i ladeelektronikken for å forhindre overlading. Lading vil ikke skje hvis batteriet er for varmt (for eksempel rett etter ekstremt tunge belastninger). Den oransjegule ventelampen vil fortsette å blinke inntil batteriet er avkjølt. Lading vil da gjenopptas automatisk.
2. Når batteriet er ladet helt opp, vil ladelampen begynne å blinke raskt i grønn farge.
3. Dersom ladelampen ikke tennes med det samme laderen tilkoples, eller dersom den ikke slukkes etter vanlig ladetid, må du ta kontakt med en autorisert forhandler, som kan gi deg råd.
4. Hvis en ferdigoppladet batteripakke er satt i batteriladeren igjen, vil indikatorlampen lyse. Etter noen minutter kan ladelampen begynne å blinke raskt for å vise at ladingen er ferdig.

Lampeindikatorer

Lyser grønt Laderen er korrekt koblet til vekselstrømskontakten. Klar til lading.

Blinker raskt i grøn Ladingen er ferdig. (Ladet helt opp)

Blinker grønt Batteriet er oppladet ca. 80%. (Arbeidsklar oppladning. Kun Li-ion)

Lyser grønt Lading pagsår.

Lyser oransjegult Batteripakke er avkjølt. Oppladingen av batteripakke foregår langsomt for Å redusere belastning på batteriet (Kun Li-ion).

Blinker oransjegult Batteripakken er varm. Ladingen vil starte:när batteripakkens temperatur synker.

Dersom temperaturen på batteripakken er -10°C aller under, vil ladelampen (oransje) ogssbegynne Å blinke. Opladingen vil starte igjen.när temperaturen på batteripakken stiger (Kun Li-ion).

Ladestatuslampe Det lyser grønt (til venstre) og oransjegult (til hoyre).

Blinker raskt:både grønt og oransjegult Lading ikke mulig. Tett av støv eller feil med batteripakken.

Brukerinformasjon om innsamling og håndtering av gammelt utstyr og brukte batterier

For riktig håndtering og gjenvinning av gamle produkter og brukte batterier, vennligst lever dem til anvendelige innsamlingssteder, i samsvar med nasjonal lovgivning og direktiv 2002/96/EC og 2006/66/EC.

Ved riktig håndtering av disse produktene og batteriene, hjelper du til med å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet, som ellers kan oppstå ved uriktig avfallshåndtering.

For mer informasjon om innsamling og gjenvinning av gamle produkter og batterier, vennligst ta kontakt med kommunen, ditt renovasjonsselskap eller stedet der du kjøpte gjenstandene.

Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning.

For forretningsdrivende brukere i EU

Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon.

[Informasjon om håndtering i land utenfor EU]

Disse symbolene gjelder bare innenfor EU. Ønsker du å kaste slike gjenstander, vennligst kontakt dine lokale myndigheter eller forhandler og spør etter riktig fremgangsmåte for håndtering.

Merknader for batterisymbol (nederste symbol-eksempler):

Dette symbolet kan bli brukt i kombinasjon med et kjemisk symbol. I dette tilfellet etterkommer det kravet satt av direktivet for det kjemikaliet det gjelder.

V. VEDLIKEHOLD

ADVARSEL

For å unngå alvorlige personskader må du alltid fjerne batteripakken fra sagen før du starter vedlikeholdsarbeidet.

FORSIKTIG:

For å sikre produktets SIKKERHET og PÅLITELIGHET, må service utføres hos et autorisert servicesenter. Insister på at det alltid benyttes originale Panasonic reservedeler.

Rengjøring av verktøyet

For å opprettholde en god ytelse og sikker bruk, må du holde verktøyet rent.

Følg denne fremgangsmåten:

1. Fjern batteripakken fra verktøyet.
2. Tørk av verktøyet med en tørr, ren klut. Bruk ikke en våt klut eller rensevæsker. Dette kan skade sagens overflate.
3. Pass på å tørke godt av eventuell olje eller fett som kan gjøre verktøyet glatt eller vanskelig å håndtere.
4. Ta ut bladet og børst av alt støv.

FORSIKTIG:

For å unngå skader eller skader på verktøyet, må du aldri utsette noen del av det for væsker.

Gjennomsiktig beskyttelsesskjerm

ADVARSEL

Bruk aldri verktøyet med en skadet gjennomsiktig bladskjerm eller uten at denne skjermen er montert. Flygende metallspon kan medføre alvorlige skader.

VI. TILBEHØR

ADVARSEL

• Bruken av ekstrautstyr som ikke er oppgitt i denne veiledningen kan føre til brann, elektrisk støt eller personskader. Bruk kun anbefalt ekstrautstyr.
• Bruk av blad på materiale som er tykkere eller tynnere enn det som er anbefalt for det bladet, fører til et grovt kutt og kan føre til et tilbakeslag eller andre skader.

Blad med hardmetall tenner for normalt stål:

• EY9PM13C

For kutting av uherdet stål, somt metall.

Materialets tykkelse

0,5 mm - 6,0 mm (1/32" - 1/4")

Blad med hardmetall tenner for tynnplater: (tilleggsutstyr) - EY9PM13D

For saging av uherdet tynnplate stål og metall, eller der det er nødvendig med rene snitt.

Materialets tykkelse

0,5 mm - 6,0 mm (1/32" - 1/4")

Blad med hardmetall tenner for tre (tilleggsutstyr) - EY9PW13A

Saging av generelt tremateriale

Blad med hardmetall tenner for tynt tremateriale (tilleggsutstyr) - EY9PW13B

Blad med hardmetall tenner for plast (tilleggsutstyr) - EY9PP13B

For å sage plastmaterialer

Anbefalt tykkelse av akryl- og vinylplater:

For lettvindte parallelle skjæringer og gjentagende kuttinger av samme bredde.

VII. SPESIFIKASJONER

Motorspenning 14,4 Volt likestrøm
Bladhastighet 3600 min	-1 (rpm)
Bladstørrelse Utvendig diameter 135 mm (5-3/8") Akselstørrelse 20 mm (25/32")
Største skjæredybde 0 – 46 mm (0" – 1-13/16") (φ135 mm blad)
Total lenght de 329 mm (12-61/64")
Vekt (med batteripakke: EY9L40/EY9L41)	2,65 kg (5,7 lbs)
Støy Vibrasjon	Se det vedlagte arket.

BATTERIPAKKE

Modell EY9L40 EY9L41
Oppladbart batteri Li-ion Batteripakke
Spenning 14,4 Volt likestrom (3,6 V × 4 celler)
Kapasitet 3 Ah	3,3 Ah

BATTERILADER

Modell	EY0L80
Elektrisk merking	Se merkeplaten på bunnen av laderen.
Vekt	0,95 kg (2,1 lbs)

[Li-ion batteripakke]

Ladetid	3 Ah	14.4 V	21.6 V	28.8 V
		EY9L40	EY9L60	EY9L80
		Brukbar: 35 min.	Brukbar: 45 min.	Brukbar: 55 min.
		Fullt ladet: 50 min.	Fullt ladet: 60 min.	Fullt ladet: 70 min.

Ladetid	3,3 Ah	14,4 V
		EY9L41Brukbar: 45 min.Fullt ladet: 60 min.

[Ni-Cd/Ni-MH batteripakke]

Ladetid		7,2 V	9,6 V 12	V 15,6 V 18	V 24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086
		20 min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
			25 min.
	2 Ah	EY9168 E	Y9188	EY9106	EY9136		EY9116
				EY9107			EY9117
		30 min.					60 min.
	3 Ah			EY9200	EY9230	EY9210
				45 min.	90 min.
	3,5 Ah			EY9201	EY9231	EY9251
				55 min.	65 min.

MERK: Denne oversikten kan inneholde modeller som ikke er tilgjengelig i ditt område.
