Tipo de producto	Sierra circular inalámbrica
Marca	Panasonic
Modelo	EY4542
Tensión del motor	14,4 V CC
Velocidad en vacío	3600 min⁻¹ (rpm)
Diámetro de la hoja	135 mm (5-3/8")
Orificio de la hoja	20 mm (25/32")
Profundidad máxima de corte	0 – 46 mm (0" – 1-13/16")
Longitud total	329 mm (12-61/64")
Peso (con batería EY9L40/EY9L41)	2,65 kg (5,7 lbs)
Tipo de batería	Li-ion recargable
Capacidades de batería compatibles	EY9L40 (3 Ah) / EY9L41 (3,3 Ah)
Cargador	EY0L80
Materiales cortados	Madera, metales ferrosos no templados, metales no ferrosos, plástico
Tipos de hojas recomendadas	Carburo para metal (EY9PM13C), madera (EY9PW13A), plástico (EY9PP13B)
Recogida de polvo	Caja de polvo integrada + adaptador de aspiradora (EY9X012E)

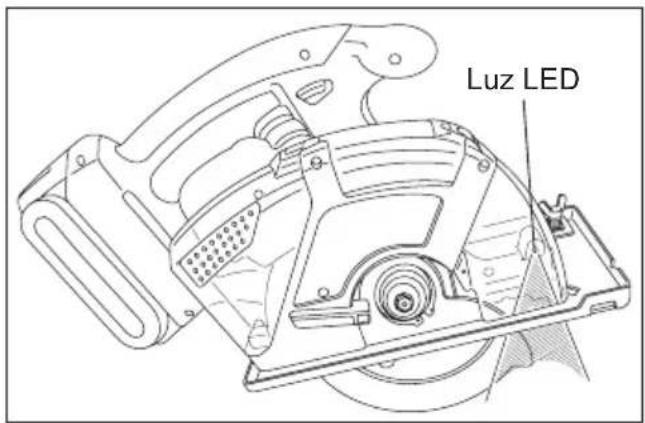

Iluminación	Luz LED integrada
Protecciones	Protector de hoja inferior automático, freno de hoja, protección contra sobrecalentamiento y descarga excesiva
Mantenimiento	Limpieza con paño seco; confíe las reparaciones a un centro autorizado
Garantía	Ver tarjeta de garantía incluida

Preguntas frecuentes - EY4542 PANASONIC

¿Cuáles son las precauciones de seguridad esenciales para usar la sierra circular Panasonic EY4542?

Lea completamente el manual antes de usar. Use siempre gafas de seguridad y una mascarilla antipolvo. Nunca acerque las manos a la zona de corte y sostenga la sierra con ambas manos. Asegúrese de que el protector de hoja inferior funcione correctamente antes de cada uso.

¿Cómo cambiar la hoja de la sierra EY4542?

Retire la batería de la herramienta. Use la palanca retráctil para abrir el protector de hoja inferior. Mantenga presionado el botón de bloqueo del husillo, luego afloje el perno hexagonal con la llave proporcionada. Reemplace la hoja asegurándose de que las flechas de rotación coincidan. Apriete el perno después de volver a colocar la arandela.

¿Cuál es la autonomía de la batería de iones de litio?

La autonomía depende del material cortado y de la capacidad de la batería. Con una batería EY9L40 (3 Ah), el tiempo de uso es de aproximadamente 35 minutos para un uso continuo típico. La carga completa toma aproximadamente 50 minutos con el cargador EY0L80.

¿Cómo ajustar la profundidad de corte?

Retire la batería. Afloje la tuerca de ajuste de profundidad ubicada en la guía. Ajuste la profundidad usando las graduaciones en el protector de hoja inferior. Para una tabla de 10 mm, ajuste la hoja para que sobresalga aproximadamente 5 mm debajo de la pieza. Vuelva a apretar la tuerca antes de cortar.

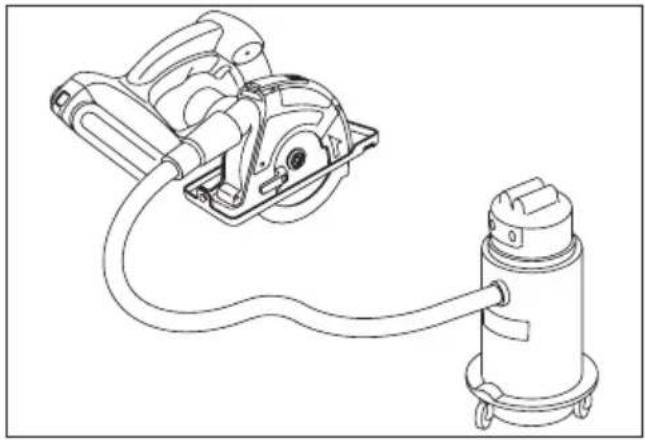

¿Puedo usar una aspiradora para recoger el polvo?

Sí, la sierra es compatible con una aspiradora a través del adaptador de manguera EY9X012E (vendido por separado). Conecte una manguera de diámetro interior de 25–38 mm. Al cortar metal, NO use la aspiradora debido al riesgo de incendio por chispas.

¿Cómo evitar el fenómeno de retroceso (kickback)?

Para evitar el retroceso, sostenga firmemente la sierra con ambas manos y coloque su cuerpo al costado de la hoja. Apoye correctamente las piezas grandes. Use hojas bien afiladas y nunca fuerce la sierra. En caso de atasco, suelte el interruptor y espere la parada completa de la hoja antes de retirar la sierra.

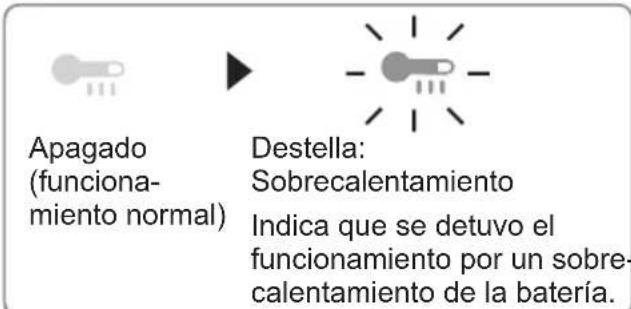

¿Qué hacer si el indicador de sobrecalentamiento parpadea?

El indicador de sobrecalentamiento naranja parpadea cuando se activa la protección térmica. Deje que la herramienta se enfríe completamente (al menos 30 minutos) antes de volver a usarla. Evite usos prolongados sin pausa para prevenir este fenómeno.

¿Qué tipos de hojas puedo usar con esta sierra?

Utilice únicamente hojas de 135 mm de diámetro con un orificio de 20 mm. Las hojas recomendadas son: EY9PM13C (metal), EY9PW13A (madera), EY9PP13B (plástico). Nunca use muelas abrasivas ni hojas dañadas.

¿Cómo mantener correctamente la sierra EY4542?

Antes de cualquier mantenimiento, retire la batería. Limpie la herramienta con un paño seco – nunca use líquidos. Retire regularmente el polvo de la caja de polvo y de la cubierta frontal. Para cualquier reparación, contacte a un centro de servicio autorizado de Panasonic.

¿Cómo cargar la batería de iones de litio?

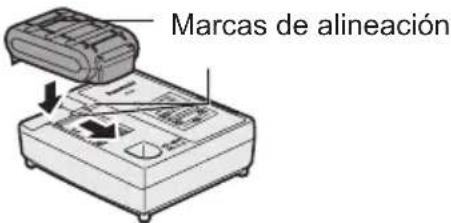

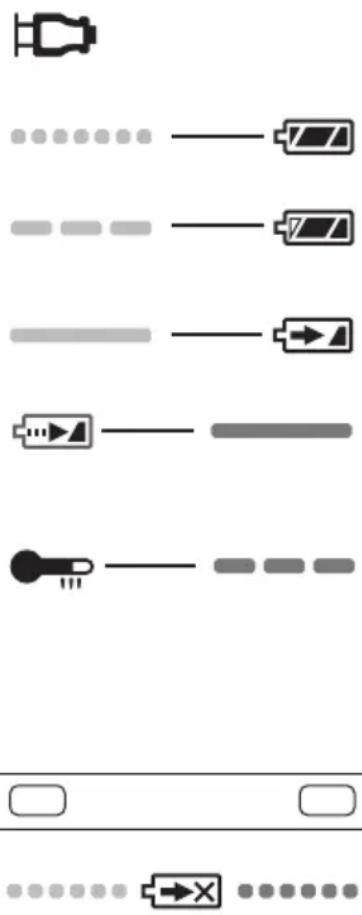

Enchufe el cargador EY0L80 en un tomacorriente. Inserte la batería alineando las marcas. El indicador verde parpadea durante la carga y se vuelve verde fijo cuando la carga está completa. Si la batería está caliente, el indicador naranja parpadea hasta que se enfríe. El tiempo de carga para una batería de 3 Ah es de aproximadamente 50 minutos.

MANUAL DE USUARIO EY4542 PANASONIC

Antes de usar este aparato por primera vez, lea las instrucciones de este manual y guarde el manual para poder consultarlo en el futuro.

Asegúrese de que la dirección en la cuchilla y la flecha de dirección en el protector transparente apunten en la misma dirección.

Para un uso correcto del paquete de batería

Paquete de batería de iones de litio (EY9L40/EY9L41)

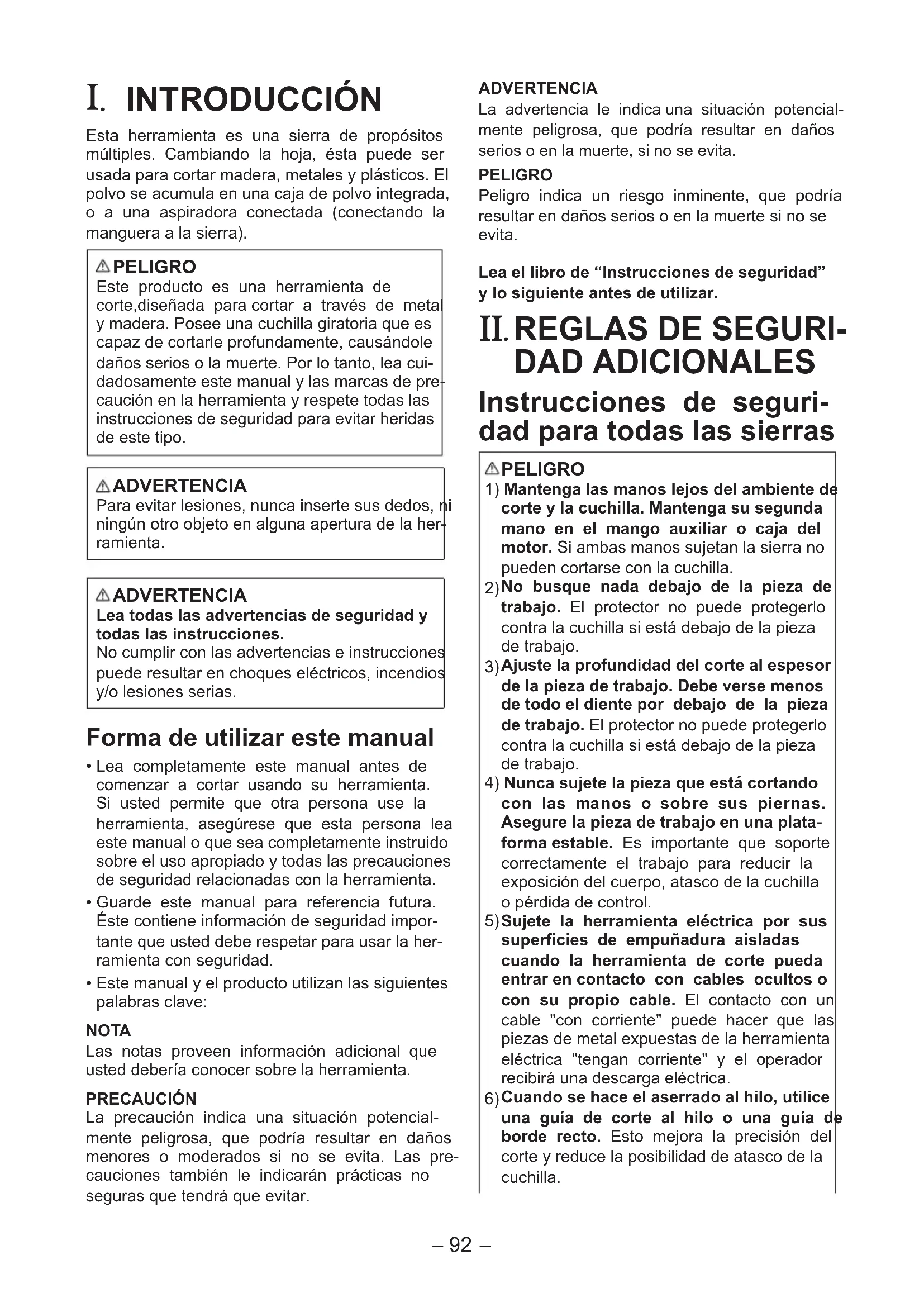

Esta herramienta es una sierra de propósitos múltiples. Cambiando la hoja, esta puede ser usada para cortar madera, metales y plásticos. El polvo se acumula en una caja de polvo integrada, o en una aspiradora conectada (conectando la manguera a la sierra).

PELIGRO

Este producto es una herramienta de corte, diseñada para cortar a través de metal y madera. Posee una cuchilla giratoria que es capaz de cortarle profundamente, causándole daños serios o la muerte. Por lo tanto, lea cuidadosamente este manual y las marcas de precaución en la herramienta y respete todas las instrucciones de seguridad para evitar heridas de este tipo.

ADVERTENCIA

Para evitar lesiones, nunca inserte sus dedos, ni ningún otro objeto en alguna abertura de la herramienta.

ADVERTENCIA

Lea todas las advertencias de seguridad y todas las instrucciones.

• Lea completamente este manual antes de comenzar a cortar usando su herramienta. Si usted permite que otra persona use la herramienta, asegúrese de que esa persona lea este manual o que sea completamente instruida sobre el uso apropiado y todas las precauciones de seguridad relacionadas con la herramienta.
• Guarde este manual para referencia futura. Este contiene información de seguridad importante que usted debe respetar para usar la herramienta con seguridad.
• Este manual y el producto utilizarán las siguientes palabras clave:

NOTA

Las notas proveen información adicional que usted debería conocer sobre la herramienta.

PRECAUCIÓN

La precaución indica una situación potencialmente peligrosa, que podría resultar en daños menores o moderados si no se evita. Las precauciones también le indicarán prácticas no seguras que tendrá que evitar.

ADVERTENCIA

La advertencia le indica una situación potencialmente peligrosa, que podría resultar en daños serios o en la muerte, si no se evita.

PELIGRO

Peligro indica un riesgo inminente, que podría resultar en daños serios o en la muerte si no se evita.

Lea el libro de "Instrucciones de seguridad" y lo siguiente antes de utilizar.

II. REGLAS DE SEGURIDAD ADICIONALES

Instrucciones de seguridad para todas las sierras

△PELIGRO

1) Mantenga las manos lejos del área de corte y la cuchilla. Mantenga su segunda mano en el mango auxiliar o caja del motor. Si ambas manos sujetan la sierra, no puede cortarse con la cuchilla. 2) No busque nada debajo de la pieza de trabajo. El protector no puede protegerlo contra la cuchilla si está debajo de la pieza de trabajo. 3) Ajuste la profundidad del corte al espesor de la pieza de trabajo. Debe verse menos de todo el diente por debajo de la pieza de trabajo. El protector no puede protegerlo contra la cuchilla si está debajo de la pieza de trabajo. 4) Nunca sujete la pieza que está cortando con las manos o sobre sus piernas. Asegure la pieza de trabajo en una plataforma estable. Es importante que soporte correctamente el trabajo para reducir la exposición del cuerpo, atasco de la cuchilla o pérdida de control. 5) Sujete la herramienta eléctrica por sus superficies de empuñadura aisladas cuando la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cable. El contacto con un cable "con corriente" puede hacer que las piezas de metal expuestas de la herramienta eléctrica "tengan corriente" y el operador recibirá una descarga eléctrica. 6) Cuando se hace el aserrado al hilo, utilice una guía de corte al hilo o una guía de borde recto. Esto mejora la precisión del corte y reduce la posibilidad de atasco de la cuchilla.

7) Utilice siempre cuchillas con el tamaño y forma correctos (diamante contra redondo) con agujeros para el eje. Las cuchillas que no coincidan con el herraje de montaje de la sierra tendrán excentricidad provocando una pérdida de control. 8) Nunca utilice arandelas o perno de cuchilla dañados o incorrectos. Las arandelas y perno se diseñaron especialmente para sus sierras, para prestaciones óptimas y seguridad del funcionamiento.

Instrucciones de seguridad adicionales para todas las sierras

Causas y prevención de retroceso del operador:

• El retroceso es una reacción repentina de una cuchilla de sierra atrapada, adherida o mal alineada que hace que una sierra pierda el control y se levante y salga de la pieza de trabajo y retroceda hacia el operador.
• Cuando la cuchilla quede atrapada o atascada firmemente por el corte que se cierra, la cuchilla se detiene y la reacción del motor acciona la unidad rápidamente hacia atrás, hacia el operador.
• Si la cuchilla se dobla o queda mal alineada en el corte, los dientes en el borde trasero de la cuchilla pueden entrar en la superficie superior de la madera, hacer que la cuchilla se salga del corte y salte hacia atrás, hacia el operador.

El retroceso es el resultado de un mal uso de la sierra y/o condiciones o procedimientos de funcionamiento incorrectos y puede evitarse adoptando precauciones adecuadas tal como se da a continuación.

1) Apriete firmemente con ambas manos sobre la sierra y ponga sus brazos de forma de resistir la fuerza de retroceso. Ponga su cuerpo hacia un lado de la cuchilla pero no en línea con la cuchilla.

El retroceso puede hacer que la sierra salte hacia atrás, pero el operador puede controlar las fuerzas de retroceso si adopta precauciones adecuadas.

2) Cuando se atasca la cuchilla o cuando se interrumpe el corte por cualquier razón, suelte el gatillo y mantenga la sierra sin mover en el material hasta que la cuchilla se detenga completamente. Nunca trate de retirar la sierra del trabajo o tire de la sierra hacia atrás cuando la cuchilla está

en movimiento, ya que pueda producirse un retroceso.

Investigue y tome medidas de corrección para eliminar las causas de un atasco de la cuchilla.

3) Cuando vuelva a poner en marcha la sierra en la pieza de trabajo, coloque la cuchilla de la sierra en el centro del corte y cerciórese de que los dientes de la sierra no están enganchados en el material. Si la cuchilla de la sierra está atascada, puede salirse o retroceder de la pieza de trabajo cuando vuelva a poner en marcha la sierra. 4) Sujete los paneles grandes para reducir el riesgo de atrapar la sierra y provocar un retroceso. Los paneles grandes tienden a doblarse por su propio peso. Debe colocar soportes debajo del panel en algunos lados, cerca de la línea de corte y cerca del borde del panel. 5) No utilice cuchillas desafiladas o dañadas. Una cuchilla desafilada o mal instalada produce un corte angosto, provocando una fricción excesiva, atasco de la cuchilla y retroceso. 6) Las palancas de profundidad de la cuchilla y de bloqueo del ajuste de biselado deben estar apretadas y aseguradas antes de hacer el corte.

Si el ajuste de la cuchilla se desplaza durante el corte, puede provocar un atasco y retroceso.

7) Tenga mucho cuidado cuando haga un "corte por penetración" en paredes existentes u otras áreas ciegas.

La cuchilla sobresaliente puede cortar objetos que puedan provocar un retroceso.

Instrucciones de seguridad para esta sierra

1) Verifique el cierre correcto del protector inferior de la cuchilla antes de cada uso. No haga funcionar la sierra si el protector inferior de la cuchilla no se mueve libremente y se cierra instantáneamente. Nunca apriete o ate el protector inferior de la cuchilla en la posición abierta.

Si la sierra se deja caer accidentalmente, la protección inferior podría resultar deformada. Eleve la protección inferior con el mango retráctil y asegúrese de que se mueve libremente, y que no toca la cuchilla ni ninguna otra parte, en todos los ángulos y profundidades de corte.

2) Verifique el funcionamiento del resorte del protector inferior de la cuchilla. Si el protector y el resorte no funcionan

correctamente, deben hacerse el servicio antes de su uso.

El protector inferior de la cuchilla puede funcionar lentamente debido a que tiene piezas dañadas, depósitos pegados o acumulación de residuos.

3) La protección inferior debe ser retraída manualmente solo para los cortes especiales, tales como "cortes de embolo" y "cortes compuestos". Eleve la protección inferior mediante el mango retráctil; y tan pronto como la cuchilla penetre el material, la protección inferior debe ser liberada. Para los demás cortes de sierra, el protector inferior de la cuchilla debe hacerse funcionar automáticamente. 4) Vigile siempre que el protector inferior de la cuchilla cubre la cuchilla antes de apoyar la sierra en un banco o piso. Una cuchilla que gire al vacío sin protección hará que la sierra camine hacia atrás, cortando lo que esté a su paso. Tenga en cuenta el tiempo que demora hasta que la cuchilla se cierre después de soltar el interruptor. 5) No utilice ruedas abrasivas. 6) Utilice una máscara de polvo si el trabajo produce polvo. 7) Utilice cuchillas de sierra recomendadas por el fabricante. 8) Utilice protectores para el oído cuando utilice la herramienta durante largo tiempo. 9) El riesgo de retroceso aumenta a medida que se descargue la batería. 10) Asegúrese de inspeccionar el material. Evite cortar material diferente. 11) Tenga cuidado de no dejar caer la herramienta. 12) Nunca haga oscilar la herramienta. 13) Nunca cubra las ranuras de salida de aire y manténgalas libres de polvo u otro material. 14) No sujete la herramienta en una prensa de tornillo. Nunca corte con la herramienta sostenida de forma invertida en una prensa de tornillo. Esto es extremadamente peligroso y puede llevar a serios accidentes. 15) Nunca utilice guantes de lana tejidos. 16) Asegúrese de que no haya ninguna persona abajo cuando se use la herramienta en lugares elevados. 17) No toque la cuchilla inmediatamente después del funcionamiento. Puede estar caliente y quemar su piel. 18) No toque el material después de cortarlo. El material cortado puede estar muy caliente. 19) No utilice aceite para corte. Este uso de

un aceite para corte puede provocar un fuego.

20) No corte piezas de trabajo cubiertas o manchadas con gas, aceite, disolventes, diluyentes, etc. La exposición a estos productos puede dañar el protector transparente. 21) No desmonte los protectores transparente e inferior de la cuchilla. Si los protectores transparente e inferior de la cuchilla están dañados o faltan, envíe la herramienta al centro de servicios autorizado para su cambio. 22) No arranque la cuchilla cuando está en contacto con la pieza de trabajo. Espere hasta que la cuchilla alcance su velocidad máxima antes de empezar el corte.

Símbolo

Símbolo	Significado
V	Voltios
——	Corriente continua
n0	Velocidad sin@carga
...·min-1	Revoluciónos o movimento alternante
A	Amperios

ADVERTENCIA

• Solamente use paquetes de baterías Panasonic que están diseñados para uso con esta herramienta recargable.
• No elimine el paquete de baterías en el fuego, ni lo exponga al calor excesivo.
• No entierre clavos ni similares en el paquete de baterías, no lo someta a golpes, no lo desarme, ni intente modificarlo.
• No permita que los objetos metálicos toquen los terminales del paquete de baterías.
• No transporte ni almacene el paquete de baterías en el mismo contenedor que clavos u otros objetos metálicos similares.
• No cargue el paquete de baterías en un lugar a alta temperatura, como por ejemplo cerca de una fuente de fuego o bajo la luz solar directa. De otra forma, la batería podrá sobrecalentarse, encenderse o explotar.
• Solamente use el cargador dedicado para cargar el paquete de baterías. De otra manera, la batería podrá filtrarse, sobrecalentarse o explotar.
• Después de extraer el paquete de baterías de la herramienta o el cargador, siempre reinstale la cubierta del paquete. De otra manera, los contactos de la batería podrían ser cortados, causando el riesgo de fuego.

III. MONTAJE

Colocación y extracción de la batería

PRECAUCIÓN:

Antes de insertar el paquete de baterías, verifique que el interruptor en la herramienta funciona apropiadamente y que retorna a la posición "OFF" cuando se libera.

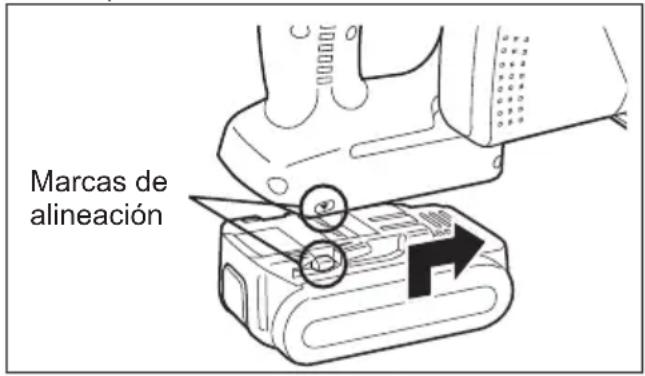

1. Para conectar la batería (Consulte la Fig. 2.) Alinee las marcas de alineación y coloque las baterías.
2. Deslice la batería hasta que se bloquee en su posición.

Fig. 2

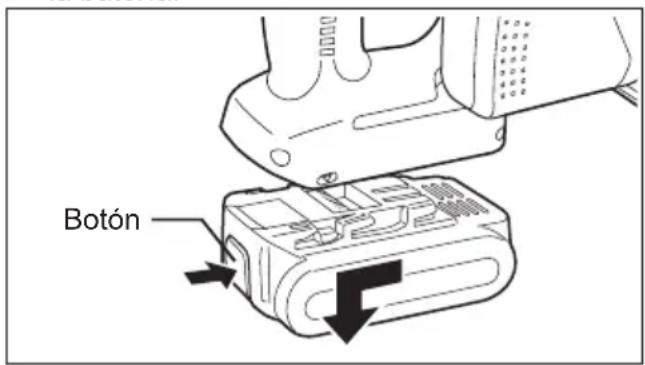

1. Para extraer la batería (Consulte la Fig. 3.) Presione el botón desde el frente para soltar la batería.

Fig. 3

IV. OPERACIÓN Antes de usar la herramienta

Esta herramienta tiene por objeto el corte de metal ferroso no endurecido, metal no ferroso, madera y plástico. Consulta la sección de "Accesorios" para la lista de cuchillas a utilizar para las aplicaciones adecuadas de esta herramienta. Deben respetarse las siguientes precauciones para reducir el riesgo de heridas;

• No corte materiales acumulados. Corte una pieza a la vez.
• No corte acero templado.
• Corte materiales con el borde más ancho de la zapata sobre el lazo apretado del material.
• No toque la cuchilla de sierra, pieza de trabajo o virutas del corte con las manos desnudas inmediatamente antes del corte; pueden estar calientes y quemar su piel.

Cada vez que use la herramienta, usted debe asegurar que esté en buena condición de operación.

Utilice la lista de comprobaciones siguiente:

1. ¿Está la cuchilla instalada en la dirección correcta? La flecha de la cuchilla deberá estar apuntando en la misma dirección que la flecha de la cubierta superior de la cuchilla.
2. ¿Está la cuchilla instalada adecuadamente? Cerciórese de que el perno hexagonal está apretado con seguridad. (Consulte la Fig. 6.)
3. ¿Tiene la cuchilla buen aspecto? Si la cuchilla tiene rajas, o algunos dientes rotos, reemplácela inmediatamente.
4. ¿Se cierra adecuadamente el protector inferior de la cuchilla?

ADVERTENCIA

Para evitar lesiones, no use la herramienta si la protección inferior no se cierra rápidamente sobre la cuchilla.

1. ¿Está firmemente instalado el protector transparente?
2. ¿Está el paquete de baterías cargado e insertado firmemente en la herramienta?
3. ¿Está la tuerca de ajuste de profundidad para corte apretada seguramente?

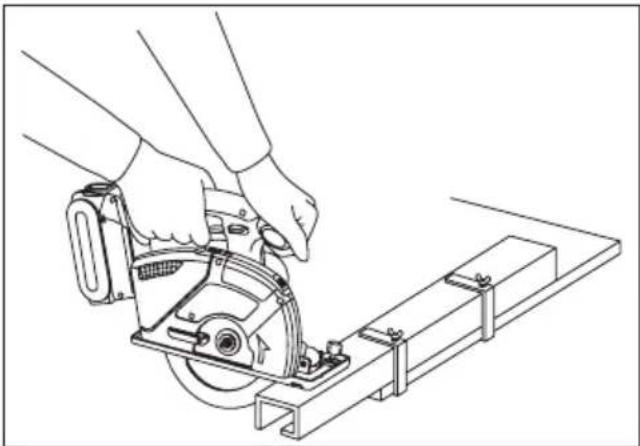

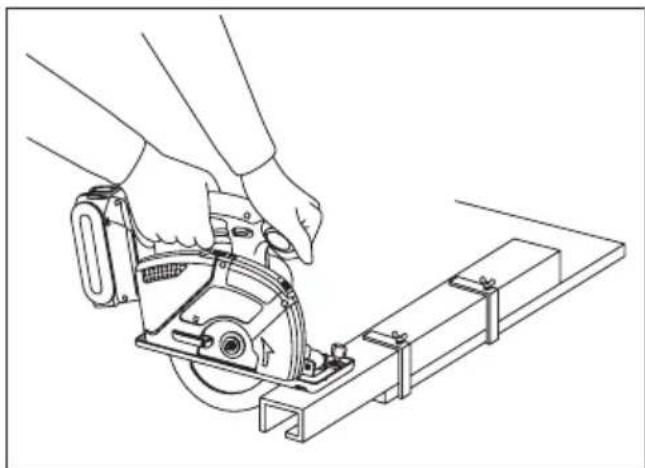

4. ¿Está la pieza de trabajo apretada firmemente en un caballo o banco de sierra?
5. ¿Está la caja de polvo o la cubierta frontal atascada con polvo?

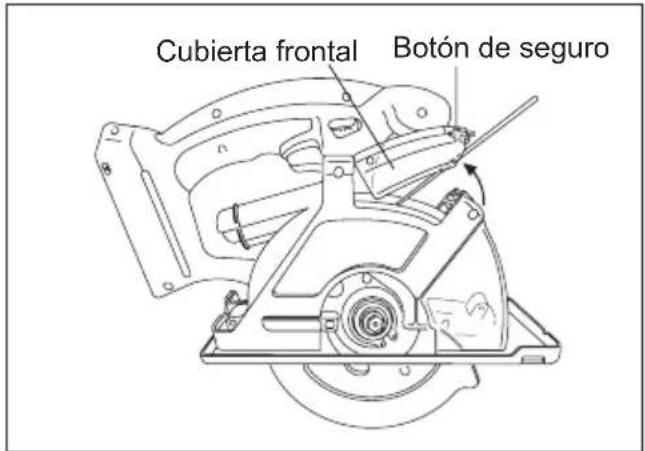

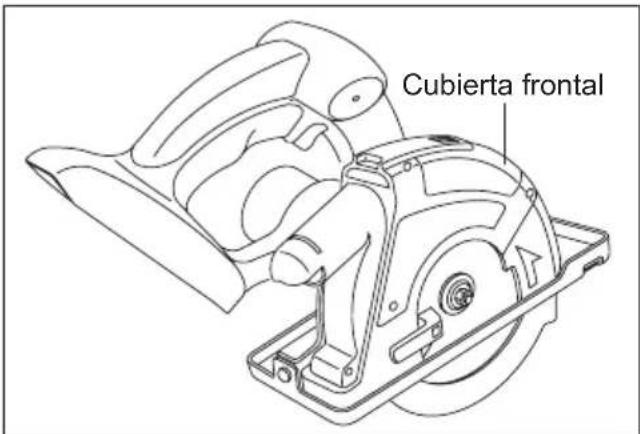

Desenganche el botón de seguro de la cubierta frontal y remueva cualquier polvo que haya quedado atascado dentro de la cubierta. Si la cubierta se atasca, use un objeto largo tal como un destornillador manual para desatascarlo. Después de hacerlo, cierre la cubierta frontal. (Consulte la Fig. 4.)

Fig. 4

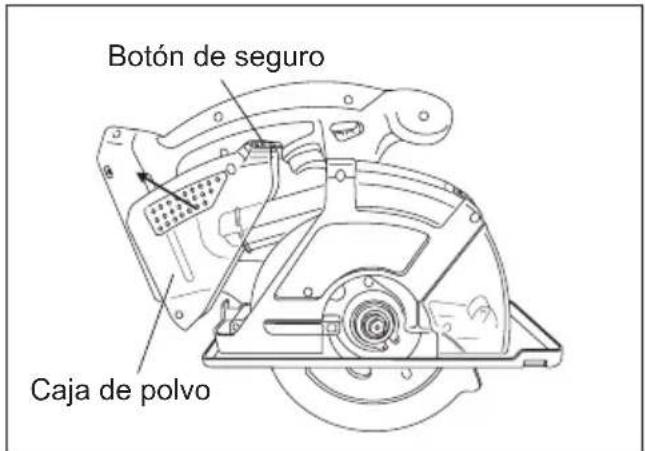

Si hay polvo dentro de la caja de polvo, desenganche el botón de seguro de la caja de polvo, desprenda la caja de polvo y extraiga el polvo. Después de hacerlo, vuelva a montar la caja de polvo. (Consulte la Fig. 5.)

Fig. 5

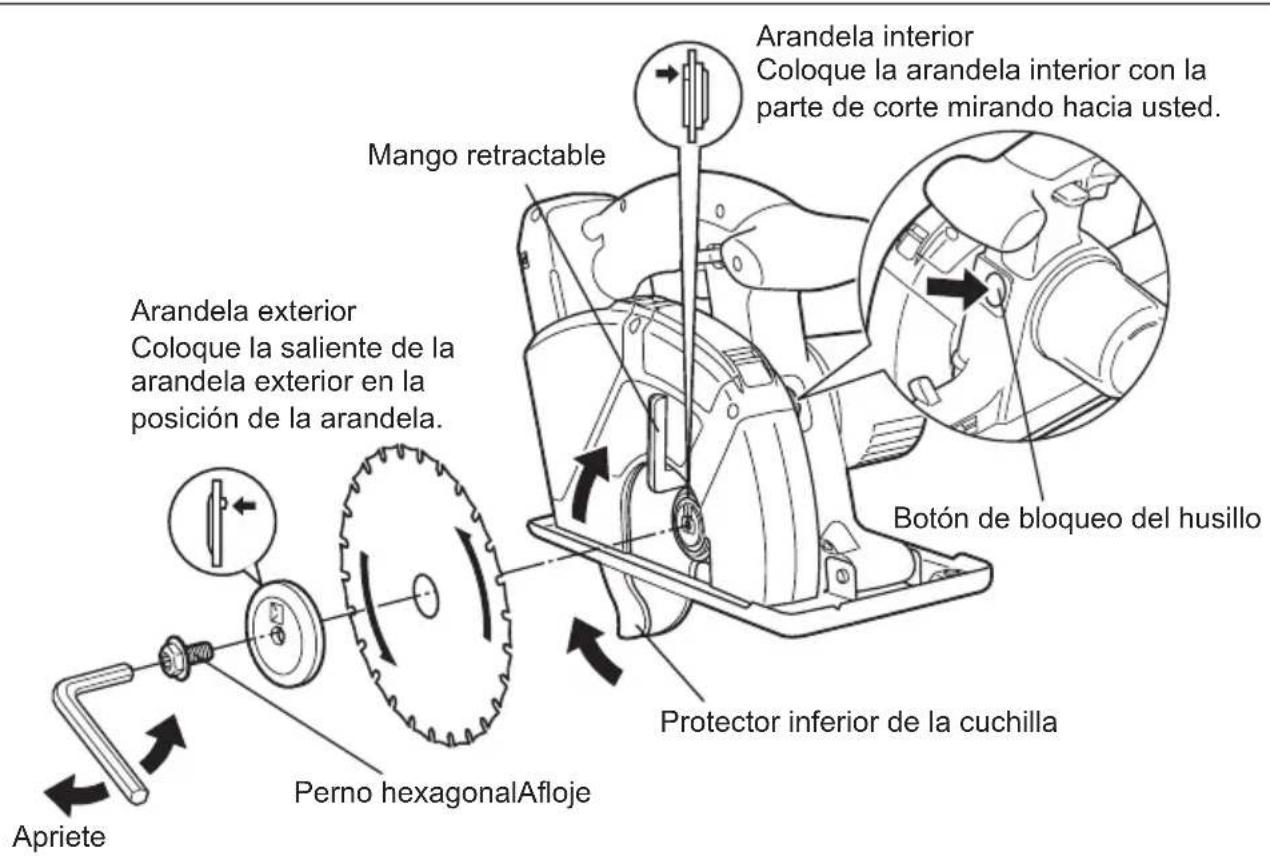

Instalación de la cuchilla

Siga estos pasos:

1. Extraiga el paquete de baterías de la herramienta.
2. Extraiga cualquier desecho de corte del área de la cuchilla.
3. Use el mango retráctil para retraer (abrir) la protección inferior.
4. Instale la cuchilla como se indica. (Consulte la Fig. 6.)

Asegúrese de que la dirección en la cuchilla y la flecha de dirección en el protector transparente apunten en la misma dirección.

1. Coloque la arandela exterior en su lugar.
2. Inserte el perno hexagonal.
3. Mantenga presionado el botón de bloqueo del husillo. Esto evita la rotación de la cuchilla.
4. Apriete con seguridad el perno hexagonal con la llave hexagonal suministrada.

NOTA:

Guarde la llave hexagonal en la ranura de almacenamiento del cuerpo de la sierra para metales cuando no vaya a utilizarla.

ADVERTENCIA

Si no respeta estas instrucciones puede traducirse en heridas personales graves.

Desmontaje de la cuchilla

PRECAUCIÓN:

La cuchilla está caliente inmediatamente antes de ser retirada. Cerciórese de que se enfríe antes de quitarla.

Siga estos pasos:

1. Extraiga el paquete de baterías de la herramienta.
2. Mantenga presionado el botón de bloqueo del husillo. Esto evita la rotación de la cuchilla.
3. Utilice la llave hexagonal suministrada para aflojar el perno hexagonal.

NOTA:

Mantenga la llave hexagonal en la ranura de almacenamiento del cuerpo de la sierra cuando no la use.

1. Extraiga el perno hexagonal y la arandela externa.
2. Use el mango retráctil para retraer (abrir) la protección inferior.
3. Remueva cuidadosamente la cuchilla.
4. Limpie la herramienta si es necesario.

PRECAUCIÓN:

Tenga cuidado de no cortarse las manos con la cuchilla.

• Para tirar una cuchilla, envuélvala en papel fuerte o en cartón ondulado. Esto evitará que nadie se corte con la cuchilla.

Fig. 6

Uso de la herramienta

PRECAUCIÓN:

Para reducir el riesgo de lesiones, lea las instrucciones de seguridad en la parte delantera de este manual antes de usar la herramienta.

ADVERTENCIA

Para reducir el riesgo de lesiones, use gafas de seguridad o lentes con pantallas laterales durante el uso de la sierra. Adicionalmente, use una máscara de polvo cuando corte materiales que generen excesivas materias particuladas. No use la sierra bajo la lluvia. Hacerlo podrá resultar en un choque eléctrico o causar que la sierra emita humo.

No corte materiales que contengan diluyente de pintura, gasolina, aceite o acumulación de otros materiales similares. Hacerlo podría causar que la caja de polvo se quiebre, resultando en lesiones.

Siga los pasos siguientes:

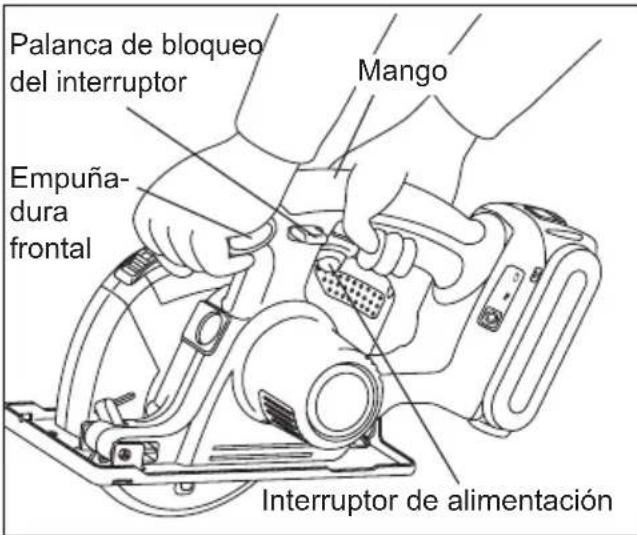

Sostenga la herramienta con ambas manos. (Consulte la Fig. 8.) No intente extraer el material de corte cuando la cuchilla está en movimiento.

1. Alinee la línea de mira en la zapata con su línea de corte (Consulte la Fig. 7.)

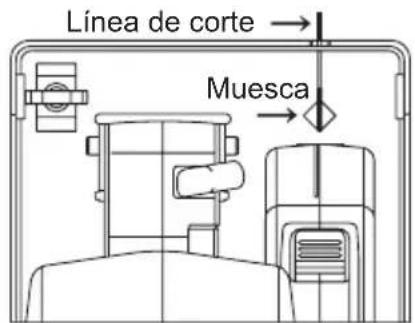

Alineación con la línea de corte

• Posicione la ranura en la zapata sobre la línea de corte, alinee las esquinas superior e inferior de las aperturas en forma de diamante con la línea.

Como la posición de corte puede ser diferente según la cuchilla, haga un corte de ensayo por adelantado.

Fig. 7

1. Presione hacia abajo la palanca de bloqueo del interruptor y después apriete el interruptor de alimentación para poner el motor en funcionamiento y suelte la palanca de bloqueo del interruptor.

Fig. 8

PRECAUCIÓN:

• Compruebe que funciona la palanca de bloqueo del interruptor.

Si ocurriera que el interruptor de alimentación se activara sin necesidad de presionar su palanca de bloqueo, cese de utilizar esta herramienta inmediatamente. Llévela de inmediato a un centro de servicio autorizado.

• Siempre sujete el asa con una mano y la asidera delantera con la otra. (Vea la Fig. 8) Mantenga el asa firme y presione el interruptor hasta el fondo.
• La cuchilla no debe tocar el material que desea cortar antes de que arranque el motor de la cortadora. Espere hasta que la cuchilla alcance su velocidad máxima antes de comenzar a cortar.

Esta herramienta no tiene bloqueo del interruptor de alimentación en la posición "ON" y no debe tratar de asegurarlo en la posición "ON".

1. Comience a cortar cuando la cuchilla llegue a su velocidad máxima.
2. Durante el corte, mantenga su línea de corte recta. Mueva la herramienta hacia adelante a una velocidad uniforme, cuando mire la punta de la cuchilla a través de la protección transparente.

ADVERTENCIA

• Para evaporar el contragolpe peligroso, mantenga la zapata de la herramienta plana sobre la superficie del material que se está cortando.
• Nunca aplique fuerza a la herramienta. Use una presión leve y continua.
• Si el motor comienza a sentirse demasiado caliente, detenga el corte. Permita que la herramienta se enfríe antes de continuar.
• Siempre es una práctica segura extraer el paquete de baterías antes de su uso y antes de almacenar la herramienta.

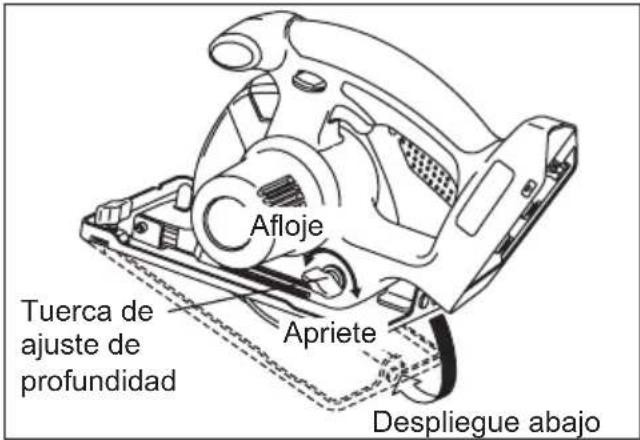

Ajuste de la profundidad del corte

Desmonte la batería. - Suelte la tuerca de ajuste de profundidad y ajuste la profundidad de corte, usando las graduaciones en la protección inferior para medir la profundidad. Una vez que se termine el ajuste de profundidad, apriete la tuerca de ajuste de profundidad seguramente. * Cuando el material de madera es de 10 mm (3/8") o menos de espesor, ajuste la profundidad de corte de manera que la cuchilla quede protuberante aproximadamente 5 mm (3/16") desde el fondo del material.

Fig. 9

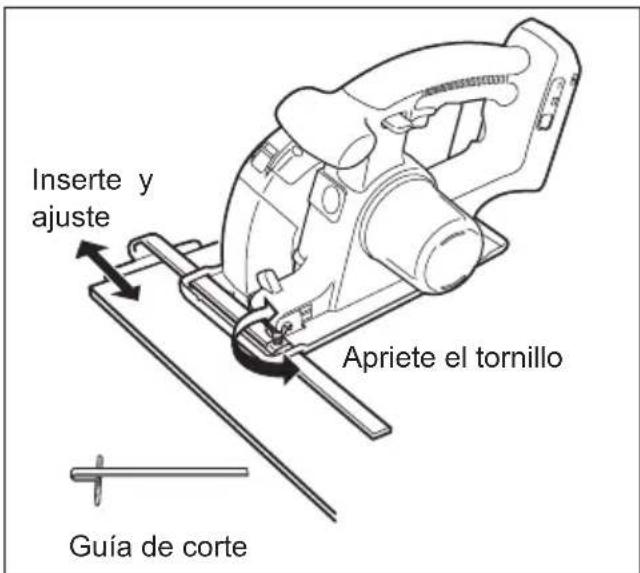

Guía de corte (EY3500B7727)

(Disponible como accesorio, no viene incluido) La guía de corte es conveniente para realizar cortes desgarrados y repetidos cortes del mismo ancho.

Desmonte la batería. - Inserte la guía de corte al hilo y ajuste el ancho de corte. (Consulte la Fig. 10.) - Apriete firmemente el tornillo para fijar la guía de corte.

Fig. 10

Recolección del polvo

ADVERTENCIA

• Antes de cortar materiales metálicos, siempre vacíe la caja de polvo, abra la cubierta frontal y extraiga el polvo.
• El uso de la sierra con materiales inflamables en la caja de polvo para cortar materiales metálicos puede resultar en fuego.
• Cuando corte materiales metálicos, siempre use la sierra con la caja de polvo instalada. Las chispas y virutas metálicas que vuelan pueden causar lesiones.
• Cuando corte materiales metálicos, no instale una aspiradora. Las chispas y las virutas metálicas calientes pueden causar lesiones.

(1) Recolecte polvo en la caja de polvo.

• Vacíe la caja de polvo cuando esté llena con polvo.
• Vacíe la caja de polvo antes de almacenar la sierra.
• Capacidad de la caja de polvo
• Cuando corte el conductor eléctrico con un diámetro de 25 mm (1") aproximadamente 130 cortes
• Cuando corte 45 mm (1-25/32") x 45 mm (1-25/32") de madera, aproximadamente 150 cortes

NOTA:

Algunos materiales pueden causar que el polvo se atasque dentro de la cubierta frontal durante el corte de estos materiales.

(2) Selle con una aspiradora para recolectar el polvo.

• Conecte la sierra a la manguera usando el adaptador de la manguera de la aspiradora EY9X012E (vendido por separado). Diámetro interno de la manguera compatible: 25 mm (1") a 38 mm (1-1/2").
• Opere la aspiradora de acuerdo con sus instrucciones.

NOTA:

Cuando la sierra tenga dificultad en expulsar o recolectar el polvo, la calidad del polvo suele estar atascada con polvo. Abra la cubierta frontal y remueva el polvo.

Panel de control

(1) Luz LED

Antes de usar la luz de LED, siempre tire del interruptor una vez.

Presione el botón de la luz LED.

La luz se enciende con muy poca corriente y no afecta adversamente el funcionamiento del destornillador durante el uso o la calidad de la batería.

PRECAUCIÓN:

• La luz LED integrada se ha diseñado para iluminar la subárea de trabajo temporalmente.
• No la utilice en lugar de una linterna normal ya que no tiene suficiente brillo.
• La luz LED se apaga cuando la herramienta no ha sido usada por 5 horas.

Precaución: NO MIRE FIJAMENTE EL HAZ DE LUZ.

El uso de controles o ajustes o la realización de otros procedimientos que no sean los especificados puede producir una exposición a radiación peligrosa.

(2) Luz de advertencia de sobrecalentamiento

La característica de protección de sobrecalentamiento detiene la operación de la herramienta para proteger el paquete de baterías en caso de sobrecalentamiento. La lámpara de advertencia de sobrecalentamiento en el panel de control parpadea cuando esta característica está activa.

• Si la característica de protección de sobrecalentamiento se activa, permita que la herramienta se enfríe completamente (al menos 30 horas). La herramienta está lista para ser usada cuando la lámpara de advertencia de sobrecalentamiento se apaga.
• Evite usar la herramienta en una forma que cause que la característica de protección de sobrecalentamiento se active repetidamente.

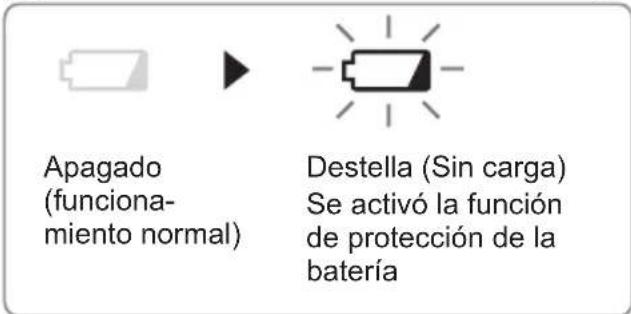

(3) Luz de advertencia de batería baja

La descarga excesiva (completa) de las baterías de iones de litio acorta su vida de servicio dramáticamente. La herramienta incluye una característica de protección de la batería diseñada para evitar la descarga excesiva del paquete de baterías.

• La función de protección de batería se activa inmediatamente antes de que la batería se quede completamente sin energía, haciendo que destelle la luz de advertencia de batería baja.
• Si se da cuenta de que destella la luz de advertencia de batería baja, cargue inmediatamente la batería.

Utilización adecuada (detalles adicionales)

ADVERTENCIA

Para evitar el riesgo de heridas personales graves:

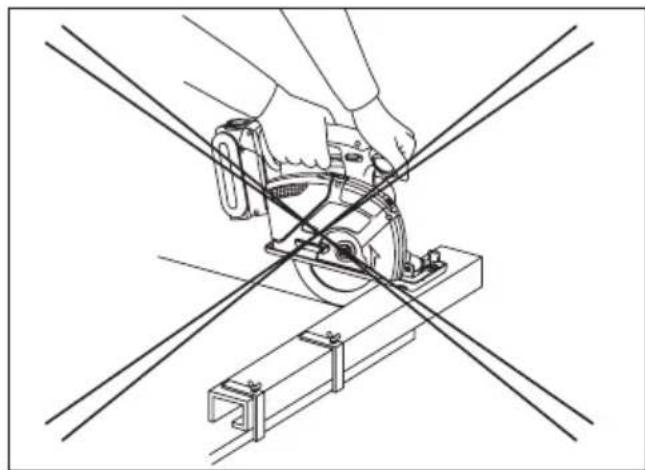

• Es importante usar un equipo adecuado para sujetar correctamente el material que se está cortando y sujete correctamente la sierra con ambas manos para evitar una pérdida de control que pudiera causar heridas personales.
• La figura 14 muestra la posición de corte correcta.
• Mantenga las manos alejadas del área de corte.
• Cerciórese de que las personas cercanas se alejen del ambiente de trabajo y debajo de la pieza de trabajo.
• Cuando corte, no trate de sujetar el material con su mano.

Corte de hojas grandes:

Sujete las hojas grandes. Asegúrese de ajustar la profundidad del corte para que solo corte por la pieza de trabajo y no los soportes (Consulte la Fig. 15.)

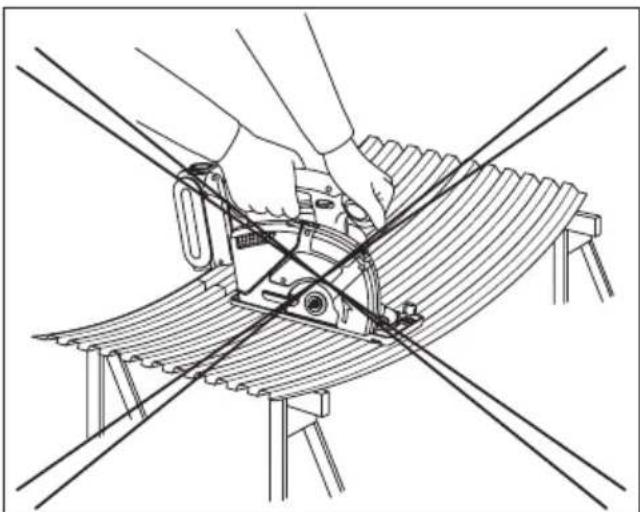

Las hojas grandes se doblan o curvan si no tienen soporte correcto. Si trata de cortar sin nivelar y soportar correctamente la pieza de trabajo, la cuchilla tendrá tendencia a atascarse, provocando un retroceso (Consulte la Fig. 16.)

• No sujete el material lejos del corte.

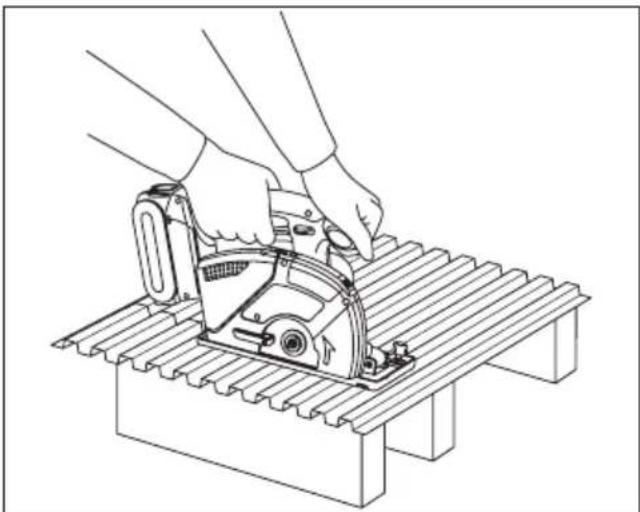

Corte materiales finos o corrugados;

Corte materiales finos o corrugados a por lo menos 25 mm (1") del borde de la pieza de trabajo para evitar heridas o daños a la herramienta debido a las tiras finas de metal que se introducen en el protector superior de la cuchilla.

• Utilice solamente cuchillas afiladas. Limpie y afile las cuchillas para evitar que se atasquen y el contragolpe.

Fig. 14

Fig. 15

Fig. 16

ADVERTENCIA

Para evitar el riesgo de heridas personales graves:

• Cuando se haga un corte incompleto o se interrumpa el corte o la cuchilla esté atascada o la sierra se pare: suelte inmediatamente el interruptor de alimentación y mantenga la sierra sin mover en el material hasta que separe completamente la cuchilla.
• Para evitar el retroceso, no intente nunca separar la sierra de la pieza de trabajo ni moverla hacia afuera mientras la cuchilla esté en funcionamiento. Cerciórese de que la cuchilla se haya parado completamente, y después quite la sierra de la pieza serrada.
• Para continuar el corte, arranque la sierra, permita que la cuchilla alcance su velocidad plena, ingrese al corte lentamente y reanude el corte.
• Coloque la parte más ancha de la zapata en la parte de la pieza de trabajo que está soportada sólidamente (consulte la Fig. 17), nunca en la sección que caiga cuando se haga el corte (consulte la Fig. 18).

Sujete firmemente la sierra para evitar perder su control. El trabajo sin cuidado podrá causar daños personales serios.

1. Cerciórese de que la cuchilla esté parada.

Aunque su herramienta tiene un freno, antes de poner la herramienta bajo, asegúrese de que la cuchilla se haya detenido completamente y de que la protección inferior se haya cerrado.

1. No utilice la sierra si encuentra algo anómalo. Quite inmediatamente la batería.

Si el cuerpo de la herramienta se calienta demasiado, o no funciona apropiadamente, extraiga el paquete de baterías y no la use. Haga que un centro de servicios autorizado lo verifique.

ADVERTENCIA

Para evitar el riesgo de lesiones personales serias o incendio, no intente reparar la herramienta por sí mismo. Nunca desarme ni modifique el cuerpo de la herramienta. No hay partes que puedan ser reparadas por el usuario en el interior.

1. NO DEJE NUNCA QUE LA SIERRA ENTRE EN CONTACTO CON SU CUERPO.

Después de haber finalizado el corte, no deje que la sierra toque su pierna ni su costado.

Como la protección inferior es retráctil, esta podría engancharse en sus ropas y exponer la cuchilla. Mantenga la ropa alejada de la herramienta. Tenga cuidado con las secciones de cuchilla expuestas que existan en las áreas de protección superior e inferior.

ADVERTENCIA

Como al serrar se producirán chispas:

• Utilice siempre gafas de seguridad.
• No use la herramienta cerca de sustancias inflamables ni en áreas donde se usen sustancias inflamables. Se podrían producir lesiones por el fuego y quemaduras.
• Nunca enganche el seguro de husillo mientras la cachilla esté operando, ni lo enganche en un esfuerzo por detener la herramienta. Nunca encienda el interruptor cuando el seguro de husillo esté enganchado. Se podrían producir serios daños a su herramienta.

[Bloque de pilas]

Para un uso adecuado de la batería

Batería de Li-ion (EY9L40/EY9L41)

• Para una vida óptima de la batería, guarde la batería de Li-ión siguiendo el uso sin carga.
• Cuando cargue la caja de batería, confirme que los terminales en el cargador de batería estén libres de materias extrañas tales como polvo y agua, etc. Limpie los terminales antes de cargar la caja de batería si hay materias extrañas en los terminales.

La vida de los terminales de la caja de batería puede verse afectada por materias extrañas tales como polvo y agua, etc. durante su configuración.

• Cuando no se utilice la batería, manténgala separada de otros objetos metálicos, como: clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan actuar de conexión entre un terminal y el otro.

Un cortocircuito entre los terminales de la batería puede ocasionar chispas, quemaduras o incendios.

• Cuando haga funcionar la batería, asegúrese de que el lugar de trabajo esté bien ventilado.
• Cuando se saque la batería del cuerpo principal de la herramienta, vuelva a cerrar inmediatamente la cubierta de batería, para evitar que el polvo o la suciedad pueda ensuciar los terminales de batería y provocar un cortocircuito.

Vida útil de la batería

Las baterías recargables tienen una vida útil limitada. Si el tiempo de funcionamiento se acorta mucho tras la recarga, sustituya la batería por una nueva.

Reciclado de la batería

ATENCIÓN:

Para la protección del medio ambiente y el reciclado de materiales, asegúrese de desecharla en un lugar especializado oficialmente, si existe uno en su país.

[Cargador de la batería] Carga

Precauciones para el paquete de baterías de Li-ión

• Si la temperatura del paquete de baterías cae aproximadamente por debajo de -10 °C (14 °F), la carga se detendrá automáticamente para evitar la degradación de la batería.

Precauciones comunes para las baterías Li-ión/Ni-MH/Ni-Cd

• La variación de temperatura ambiente es de entre 0 °C (32 °F) y 40 °C (104 °F). Si la batería se utiliza cuando la temperatura de la batería es inferior a 0 °C (32 °F), la herramienta puede no funcionar correctamente.
• Cuando se vaya a cargar una batería fría (unos 0 °C (32 °F) o menos) en un cuarto cálido, deje la batería en la habitación durante al menos una hora y cárguela cuando se haya calentado a la temperatura de la habitación.
• Deje que se enfríe el cargador al cargar más de dos baterías de forma consecutiva.
• No introduzca sus dedos dentro del hueco del contacto, cuando esté sujetando el combustor o en ninguna otra ocasión.

PRECAUCIÓN:

Para impedir el riesgo de incendio o daños del cargador de batería.

• No utilice una fuente de alimentación de un generador motorizado.
• No tapone los orificios de ventilación del cargador y la batería.
• Desenchufe el cargador cuando no lo utilice.

Batería de Li-ion

NOTA:

Su batería no está totalmente cargada al momento de comprarla. Asegúrese de cargar la batería antes de utilizarla.

Cargador de batería (EY0L80)

1. Enchufe el cargador en la fuente de alimentación de CA.

NOTA:

Se pueden producir chispas cuando se inserta el enchufe en la alimentación eléctrica de CA, pero esto no es un problema en términos de seguridad.

1. Meta firmemente la batería en el cargador.

1. Alinee las marcas de alineación y coloque la batería en el enchufe del cargador.

2. Deslice hacia adelante en el sentido de la flecha.

1. La luz indicadora de energía permanecerá encendida durante la carga.

Cuando haya terminado la carga, se accionará automáticamente un conmutador electrónico interno para impedir cualquier sobrecarga.

• NO INTENTE CARGAR LA BATERÍA SI ESTÁ TODAVÍA CALIENTE (por ejemplo, inmediatamente después de haber trabajado mucho).

La luz de espera naranja seguirá destellando hasta que se enfríe la batería.

La carga comenzará automáticamente.

1. La luz de energía (verde) destellará lentamente cuando la batería se haya cargado a un 80%.
2. Cuando se complete la carga, la luz de energía empezará a destellar rápidamente en color verde.
3. Si la temperatura de la batería es de 0°C o menos, la batería demora más en cargarse completamente que el tiempo de carga normal.

Incluso cuando la batería está completamente cargada, tendrá aproximadamente 50% de la carga de una batería totalmente cargada a la temperatura de funcionamiento normal.

1. Si la luz de carga no se enciende inmediatamente después de enchufar el cargador o si la luz de carga no empieza a destellar rápidamente en verde después del tiempo de carga normal, consulte con un concesionario autorizado.
2. Si se vuelve a colocar una batería totalmente cargada en el cargador, se encenderá la luz de carga. Luego de algunos instantes, la lámpara de carga destellará rápidamente para indicar que la carga se ha completado.

Batería Ni-MH/Ni-Cd

NOTA:

Cargue una batería nueva, o una batería que no haya sido utilizada durante mucho tiempo, durante 24 horas seguidas para que la batería se cargue totalmente.

Cargador de batería (EY0L80)

1. Enchufe el cargador en la fuente de alimentación de CA.

NOTA:

Se pueden producir chispas cuando se inserta el enchufe en la alimentación eléctrica de CA, pero esto no es un problema en términos de seguridad.

1. Meta firmemente la batería en el cargador.

1. La luz indicadora de energía permanecerá encendida durante la carga.

Cuando haya terminado la carga, se activará automáticamente un conmutador eléctrico interno para impedir cualquier sobrecarga.

La luz de espera naranja seguirá destellando hasta que se enfríe la batería. La carga comenzará automáticamente.

1. Cuando se complete la carga, la luz de carga empezará a destellar rápidamente en color verde.
2. Si la lámpara de carga no se enciende inmediatamente después de colocarla en el cargador, o si antes de que se agote la energía estándar, la lámpara no se apaga, consulte con un distribuidor autorizado.
3. Si se vuelve a colocar una batería totalmente cargada en el cargador, se encenderá la luz de carga. Luego de algunos instantes, la lámpara de carga destellará rápidamente para indicar que la carga se ha completado.

Se enciende en verde: Se ha enchufado el cargador en la fuente de alimentación de CA. Está preparado para cargar.

Destella rápidamente en verde: La carga ha sido completada. (Carga completa.)

Destella en verde: La batería se cargó en aproximadamente 80% . (Carga usable sólo Li-ión)

Se enciende en verde: Ahora cargando.

Se enciende en naranja: La batería está fría. La batería se está cargando lentamente para reducir la carga de la batería. (sólo Li-ión)

Destella en naranja: La batería está caliente. La carga comenzará cuando baje la temperatura de la batería.

Si la temperatura de la batería es de -10°C o menos, la luz de carga (naranja) también empezará a destellar. La carga empezará cuando suba la temperatura de la batería (sólo Li-ión).

Luz de estado de carga: Aparecerá Izquierda: verde Derecha: naranja

Destellan rápidamente en naranja y verde: No es posible realizar la carga. Existe un bloqueo de polvo o una falla de la batería.

Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos y baterías usadas

Estos símbolos en los productos, embalajes y/o documentos adjuntos, significan que los aparatos eléctricos y electrónicos y las baterías no deben ser mezclados con los desechos domésticos.

Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observe las normas de recolección aplicables, de acuerdo a su legislación nacional y a las Directivas 2002/96/CE y 2006/66/CE.

Al desechar estos aparatos y baterías correctamente, usted estará ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos.

Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejos, por favor, contacte a su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos.

Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.

Si usted desea descartar aparatos eléctricos y electrónicos, por favor contacte a su distribuidor o proveedor a fin de obtener mayor información.

[Información sobre la Eliminación en otros Países fuera de la Unión Europea]

Estos símbolos solo son válidos dentro de la Unión Europea. Si desea desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.

Nota sobre el símbolo de la batería (abajo, dos ejemplos de símbolos):

Este símbolo puede ser usado en combinación con un símbolo químico. En este caso, el mismo cumple con los requerimientos establecidos por la Directiva para los químicos involucrados.

V. MANTENIMIENTO

ADVERTENCIA

Para prevenir lesiones personales severas, siempre remueva el paquete de baterías de la herramienta antes de comenzar cualquier procedimiento de mantenimiento.

PRECAUCIÓN:

Para asegurar la SEGURIDAD y FIABILIDAD del producto, el mantenimiento deben realizarlo un centro de reparaciones autorizado. Insista siempre en recurrir a piezas de recambio genuinas de Panasonic.

Limpieza de la herramienta

Mantenga su herramienta limpia para tener un buen rendimiento de corte, y que mantenga su seguridad de uso.

Siga los pasos siguientes:

1. Extraiga el paquete de baterías de la herramienta.
2. Limpie la herramienta con un paño seco y suave. No use un paño húmedo ni líquidos de limpieza.

Estos podrían dañar la terminación de la sierra.

1. Asegúrese de limpiar el aceite y la grasa que podrían hacer que la herramienta quede resbalosa o difícil de manipular.
2. Quite la cuchilla y cepille el polvo.

PRECAUCIÓN:

Para evitar daños personales o de la unidad, no sumerja ninguna parte de la herramienta en ningún líquido.

Protector transparente

ADVERTENCIA

Si la protección está quebrada, o rota, lleve la herramienta a un centro de servicio autorizado para reemplazo. No intente operar la sierra. Podría resultar en una lesión personal seria.

Nunca use su herramienta con una protección transparente dañada o sin la protección transparente instalada. Las virutas volantes podrían resultar en lesiones serias.

VI ACCESORIOS

ADVERTENCIA

• El uso de cualquier accesorio no especificado en este manual puede causar incendios, descargas eléctricas o lesiones personales. Utilice solo los accesorios recomendados.
• Utilizar una cuchilla para cortar un material más grueso o más delgado de lo recomendado para la cuchilla causará un corte basto, y podría incrementar el riesgo de una "reculada" u otro tipo de lesiones.

Cuchilla de punta de carburo para metal

• EY9PM13C

Para cortar material ferroso no endurecido. Espesor del material 0,5mm - 6,0mm (1 / 32 - 1 / 4 )

Cuchilla de punta de carburo para metal delgado (accesorio opcional)

• EY9PM13D

Para cortar material delgado ferroso no endurecido que requiera de un borde de corte limpio. Espesor del material 0,5mm - 6,0mm (1 / 32 - 1 / 4 )

Cuchilla de punta de carburo para madera (accesorio opcional)

• EY9PW13A

Para cortar madera en general

Cuchilla de punta de carburo para madera delgada (accesorio opcional)

• EY9PW13B

Para cortar madera delgada que requiera de un borde de corte limpio

Espesor recomendado del material hasta 12 mm

(accesorio opcional)

• EY9PP13B

Para cortar plástico

Espesor recomendado para placas de material acrílico y cloruro de vinilo:

placas corrugadas, tuberías

0,8 mm - 5,0 mm (1/32" - 3/16")

Adaptador de manguera de aspiradora

(accesorio opcional)

• EY9X012E

Guía de corte (accesorio opcional)

·EY3500B7727

Para conveniencia de cortes al hilo y corte

repetido de ancho uniforme

VII. ESPECIFICACIONES

Tensión del motor 14,4 voltios CC
Velocidad de la cuchilla 3600 min	-1 (rpm)
Tamaño de la cuchilla Diámetro exterior 135 mm (5-3/8") Tamaño del mandril 20 mm (25/32")
Profundidad máximo de serrado 0 – 46 mm	(0" – 1-13/16") (hoja de φ135 mm)
Longitud total	329 mm (12-61/64")
Peso (con batería: EY9L40/EY9L41)	2,65 kg (5,7 lbs)
Ruido Vibración	Consulte la hoja incluida.

BATERÍA

Modelo	UY9L40	UY9L41
Batería de almacenaje	Batería Li-ión
Tensión de batería	14,4 voltios CC (3,6 V × 4 celdas)
Capacidad	3 Ah	3,3 Ah

CARGADOR DE BATERÍA

Modelo	EY0L80
Régimen	Vea la plac de especillas en la parte inferior del cargador.
Peso	0,95 kg (2,1 lbs)

[Batería de Li-ión]

Tiempo dearga	3 Ah	14,4 V 21,6 V 28,8 V
		UY9L40Utilizable: 35 min.	UY9L60Utilizable: 45 min.	UY9L80Utilizable: 55 min.
		Completa:50 min.	Completa:60 min.	Completa: 70 min.

Tiempo dearga	3,3 Ah	14,4 V
		EY9L41Utilizable: 45 min.
		Completa: 60 min.

[Batería Ni-MH/Ni-Cd]

Tiempo de entrega		7,2 V	9,6 V 12	V 15,6 V 18	V 24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086
		20 min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
			25 min.
	2 Ah	EY9168 E	Y9188	EY9106	EY9136		EY9116
				EY9107			EY9117
		30 min.					60 min.
	3 Ah			EY9200	EY9230	EY9210
				45 min.	90 min.
	3,5 Ah			EY9201	EY9231	EY9251
				55 min.	65 min.

NOTA: Este cuadro puede contener modelos no disponibles en su país. Consulte el catálogo general más reciente. NOTA: Puede consultar el nombre y la dirección del concesionario en la tarjeta de garantía que se incluye.
