EY4541 - Sierra PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sierra caladora inalámbrica
Marca	Panasonic
Modelo	EY4541
Tensión nominal	14,4 V CC
Tipo de batería	Li-ion recargable (modelos EY9L40, EY9L41)
Capacidad de la batería	3 Ah (EY9L40) o 3,3 Ah (EY9L41)
Longitud de carrera	20 mm
Carreras por minuto	0 – 2400 /min (variable)
Capacidad máxima de corte – madera	65 mm
Capacidad máxima de corte – acero dulce	6 mm
Capacidad máxima de corte – aluminio	10 mm
Inclinación de la base	0° a 45° (ajustable)
Modos de carrera orbital	4 niveles (0 a 3)
Iluminación integrada	LED con interruptor dedicado
Indicadores	Sobrecalentamiento de batería y batería baja
Longitud total	270 mm
Peso (con batería EY9L40)	2,2 kg
Peso (con batería EY9L41)	2,25 kg
Mantenimiento y limpieza	Limpiar con un paño seco; no usar disolventes
Seguridad	Bloqueo del interruptor, protección contra sobrecalentamiento, parada automática en caso de sobrecalentamiento
Accesorios incluidos	Hoja para metal, hoja para madera, hoja para panel de yeso, placa antiastillas

Preguntas frecuentes - EY4541 PANASONIC

¿Qué tipo de batería usar con la sierra caladora EY4541?

Utilice únicamente las baterías autónomas Panasonic Li-ion modelos EY9L40 (3 Ah) o EY9L41 (3,3 Ah) diseñadas para esta herramienta.

¿Cómo instalar la hoja de sierra?

Levante la palanca de fijación, inserte la hoja en el soporte alineando el dorso a lo largo de la guía, luego suelte la palanca. Verifique que esté bien bloqueada.

¿Cómo ajustar el ángulo de corte?

Afloje el tornillo de fijación de la base con la llave hexagonal, incline la base de 0° a 45° según el índice, luego apriete el tornillo.

¿Qué significan los diferentes modos de carrera orbital?

La palanca de ajuste ofrece 4 posiciones: 0 (vertical para metales duros), 1 (órbita baja para aluminio/madera dura), 2 (media para madera), 3 (alta para corte rápido de materiales blandos).

¿Cómo usar la luz LED?

Presione el botón dedicado después de accionar el interruptor de encendido. La luz se apaga automáticamente después de 5 minutos de inactividad.

¿Qué hacer si el indicador de sobrecalentamiento parpadea?

La herramienta se detiene para proteger la batería. Déjela enfriar al menos 30 minutos hasta que el indicador se apague antes de reutilizar.

¿Cómo limpiar la sierra caladora?

Use un paño seco y suave. Nunca use un paño húmedo, disolvente ni bencina.

¿Qué accesorios están disponibles?

Hojas adicionales (metal, madera, panel de yeso), guía de corte (EY9X011E), adaptador de polvo para aspiradora (EY9X009E).

¿Cómo realizar un corte de inmersión?

Perfore un agujero en la pieza, inserte la hoja sin tocar la pieza, encienda la herramienta y luego corte a lo largo de la línea.

¿Cómo reciclar la batería usada?

No deseche la batería con la basura doméstica. Deposítela en un punto de recolección previsto de acuerdo con la normativa local.

MANUAL DE USUARIO EY4541 PANASONIC

Antes de usar este aparato por primera vez, lea todas las instrucciones de este manual y guarde el manual para poder consultarlo en el futuro.

Gracias por comprar la sierra Panasonic. Esta sierra se puede usar con baterías recargables Panasonic para brindar un excelente rendimiento de corte. Esta sierra sirve solamente para cortar metal, madera y pared de yeso.

Lea el libro de "Instrucciones de seguridad" y lo siguiente antes de usar.

II. REGLAS DE SEGURIDAD ADICIONALES

LES

1) Sujete la herramienta por las superficies de empuñadura aisladas cuando haga una operación en la que la herramienta de corte pueda entrar en contacto con un cableado oculto. Un contacto con un cable "con corriente" hará que las partes de metal expuestas de la herramienta "tengan corriente" y produzca una descarga en el operador. 2) Use abrazaderas u otros medios prácticos para asegurar y soportar la pieza de trabajo sobre una plataforma estable. Sujetar la pieza con la mano o contra su cuerpo no brinda estabilidad y puede llevar a la pérdida de control. 3) Mantenga sus manos lejos del área de corte y de la cuchilla. Mantenga las superficies de empuñadura aisladas. Si ambas manos sujetan la herramienta, no podrán ser cortadas por la cuchilla. 4) Nunca sujete la pieza que está cortando con su mano ni la apoye sobre su pierna. Es importante sujetar el trabajo correctamente para reducir la exposición de su cuerpo o la pérdida de control. 5) Tenga en cuenta que esta herramienta está siempre lista para entrar en funcionamiento, ya que no necesita enchufarse a ninguna toma eléctrica.

USO PREVISTO de seguridad con blindo lateral. Los anteojos comunes o para sol NO son anteojos de seguridad.

7) Cuando se utilice esta herramienta para trabajo en madera en un lugar cerrado (por ejemplo en interiores), utilice una máscara contra polvo. 8) Evite cortar clavos. Inspeccione el taller por clavos y sáquelos antes de cortar.

9) No corte una pieza de trabajo demasiado grande.

10) Verifique que la separación sea la adecuada más allá de la pieza de trabajo antes de cortar para que la cuchilla no golpee el piso, banco de taller, etc. 11) Sujete firmemente la herramienta. 12) Asegúrese de que la cuchilla no está en contacto con la pieza de trabajo antes de activar el interruptor. 13) Mantenga sus manos lejos de piezas cortantes. 14) No toque la cuchilla o pieza de trabajo inmediatamente antes de la operación; puede estar muy caliente y quemar su piel. 15) Nunca balancee la herramienta. 16) No utilice cuchillas deformadas o partidas. 17) No utilice cuchillas que no cumplan con las características especificadas en estas instrucciones. 18) Retire la batería del cuerpo de la herramienta antes de cambiar la cuchilla, hacer ajustes o algún trabajo de mantenimiento. 19) Utilice protectores auditivos cuando deba usar la herramienta por periodos prolongados.

Símbolo	Signifi cado
V Voltios
---	Corriente continua
n° Velocidad sin energia
... min-1	Revolución o reciprocaciones por minuto
Ah	Capacidad electrónica de la batería
	Para reducir el riesgo de lesiones el usuario debe leer y comprender el manual de instrucciones.
	Sólo para uso en interiores.

ADVERTENCIA:

• Utilice siempre las baterías Panasonic diseñadas para su uso con esta herramienta recargable.
• No tire la batería al fuego ni la exponga a temperaturas elevadas.
• No perfore la batería con clavos o algo similar, ni la golpee, la desmonte ni intente modificarla.
• Evite el contacto de los terminales de la batería con objetos metálicos.
• No transporte ni guarde la batería en el mismo lugar que clavos u objetos metálicos similares.
• No cargue la batería en un ambiente con altas temperaturas, por ejemplo al bajo de un fuego o la luz directa del sol. De no ser así, la batería podrá sobrecalentarse, incendiarse o explotar.
• Utilice siempre el cargador diseñado para tal fin para cargar la batería. De no ser así, la batería podrá presentar fugas, sobrecalentarse o explotar.
• Después de extraer el paquete de baterías de la herramienta o el cargador, siempre reinstale la cubierta del paquete. De otra manera, los contactos de la batería podrían ser cortados, causando el riesgo de fuego.

III. MONTAJE

ADVERTENCIA:

Para reducir el riesgo de lesiones, siempre remueva la batería antes de cambiar la cuchilla.

Inspección antes del uso

• ¿Se ha colocado la cuchilla de sierra correcta para el objeto que se va a cortar?
• ¿Se ha montado la forma y el grosor correcto de vástago?
• Verifique si la cuchilla está fijada firmemente.
• Verifique si la cuchilla está fisurada o rota.
• Verifique que no hayan objetos extraños en el objeto que se va a cortar.

Instalación y remoción de la cuchilla

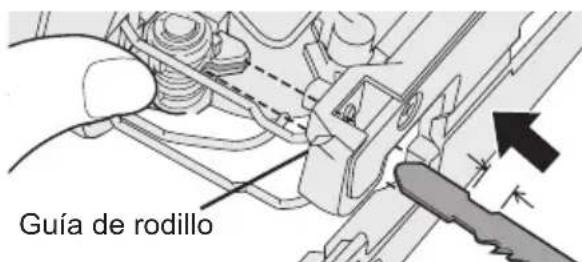

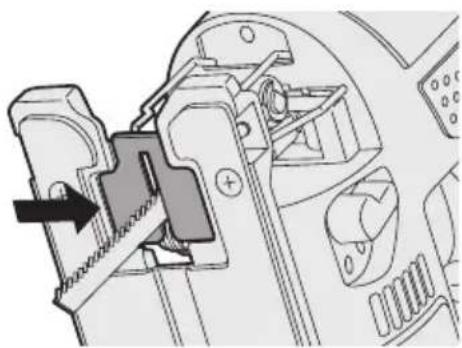

Instalación

1. Elimine el polvo de corte de la cuchilla y el soporte de la abrazadera de la cuchilla.
2. Levante la palanca de conexión / remoción de cuchilla.

1. Inserte la hoja en la ménsula de la abrazadera de la hoja y coloque la parte de atrás de la hoja a lo largo de la guía de rodillo, asegurándose de que la parte de atrás de la hoja de calado se deslice a lo largo de la guía de rodillo.

1. Suelte la palanca de conexión / remoción de cuchilla.
2. Cuando la cuchilla quede asegurada en el lugar, la palanca volverá a su posición original.
3. Verifique que la parte trasera de la cuchilla se asiente en la ranura en la guía de rodillo.

ADVERTENCIA:

Si no inserta la cuchilla de la sierra lo suficientemente profunda, la cuchilla de la sierra puede salirse inesperadamente durante el funcionamiento. Esto puede ser muy peligroso.

Remoción

1. Levante la palanca de conexión / remoción de cuchilla.
2. Extraiga la cuchilla.

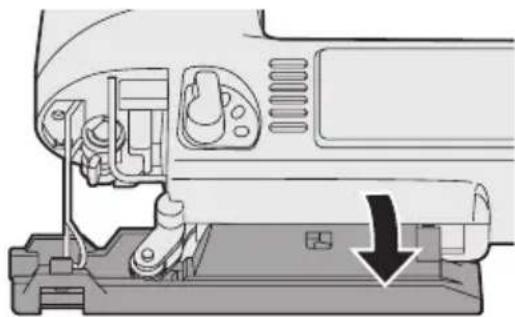

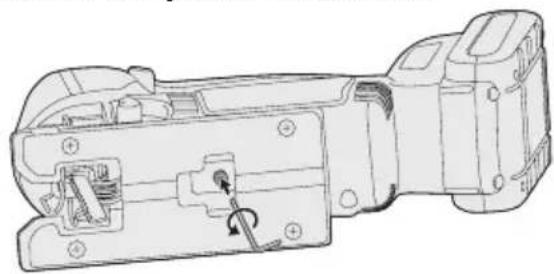

Ajuste de la base

1. Use la llave hexagonal para aflojar el tornillo de fijación de la base.

1. Mueva la base a lo largo del orificio de ajuste de base para ajustar su posición. (Consulte el diagrama a la derecha.)
2. La base se puede ajustar entre 0° y 45° lateralmente y también se puede ajustar la posición delantera/trasera. Si está inclinando la base lateralmente, remueva primero la cubierta anti-polvo.
3. Consulte el índice de bisel para determinar el ángulo.
4. El tornillo de fijación del alineador de aserrado se debe colocar sobre el lado opuesto al que la herramienta está inclinada.

1. Use la llave hexagonal para apretar el tornillo de fijación de la base.

Posición de la base y propósito de uso

Posición del ori- fi=cio de ajuste de base	Propósito de uso
	Corte de ángulo recto normal
	Corte con un ángulo entre 0° y 45°
	Corte con un ángulo de 45°
	Corte cercano al fi nal de una pared.

NOTA:

Esta es solamente una guía aproximada. El ángulo real del corte será afectado por factores tales como el modo en que se mantiene la herramienta contra la superficie.

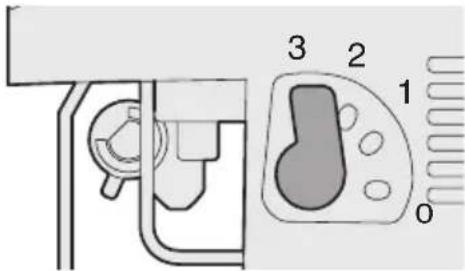

Ajuste del modo de recorrido orbital

• Ajuste el modo de recorrido orbital al objeto que desea cortar.

Posición de la palanca	Movimiento de la cachilla	Aplicaciones principales
0	Sólo vertical	·Corte de metales du-roş tales como acero ·Corte uniforme de materiales de construccion y tablas de contrachapado ·Corte alrededor de curvas(PCables
1	Modo de corte orbital bajo	·Corte de metales su-ves tales como alumi-nio y otros metales no ferrosos. ·Corte de madera du-ra, tablas de contra-chapado y plácicos
2	Modo de recorrodo orbital mediano	·Corte de materiales bastante suaves ·Corte de madera y tablas compuestos ·Corte de alta veloc-cidad de aluminio y acero suave
3	Modo de recorre-do orbital alto	·Corte de materiales suaves ·Corte de alta veloc-i-dad de materiales ta-les como madera, tablas compuestos y plácicos

• Si desea tener una terminación más fina, ajuste el modo de recorrido orbital a un nivel inferior.

Use la placa anti-astillado para reducir el astillado mientras corta madera.

Instalación

1. Ajuste la base en la posición de 90 grados.
2. Coloque la placa anti-astillado en la parte inferior de la base, y empuje suavemente para que se instale.
3. Instale de manera que el borde biselado de la ranura en el medio de la placa anti-astillado quede mirando hacia la sierra.

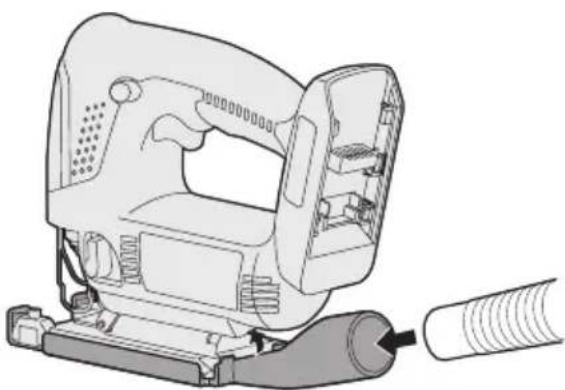

Adaptador colector de polvo para aspiradora (EY9H009E) (Disponible como accesorio, no incluido)

Puede usar una aspiradora para recoger el polvo de corte cuando está cortando.

Instalación

1. Coloque el gancho del adaptador colector de polvo al frente de la base.
2. Encaje la parte trasera para instalarlo.
3. Coloque la manguera de la aspiradora.

• Se recomienda usar un adaptador colector de polvo para reducir el riesgo de dañar la superficie del objeto que está cortando.

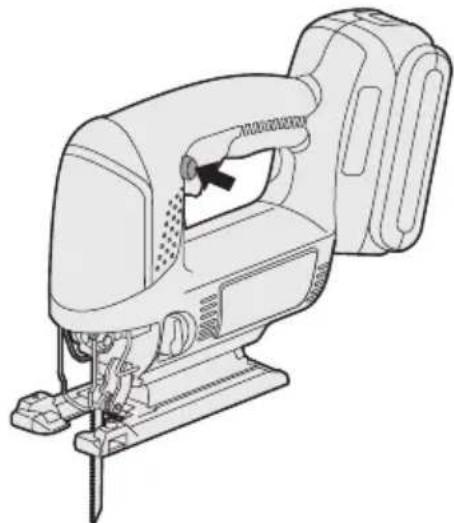

Colocación y extracción de la batería

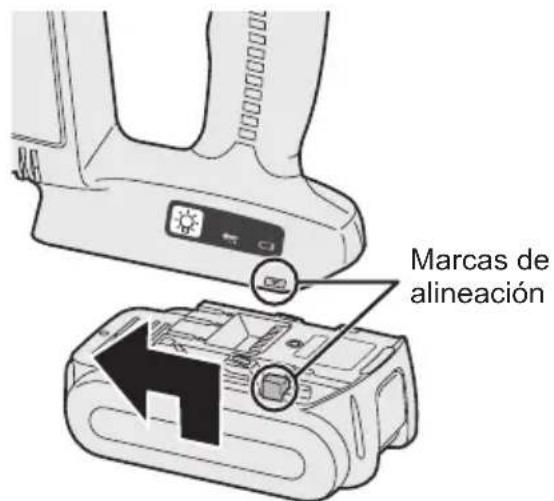

1. Para conectar la batería:

Alinee las marcas de alineación y coloque las baterías.

• Deslice la batería hasta que se bloquee en su posición.

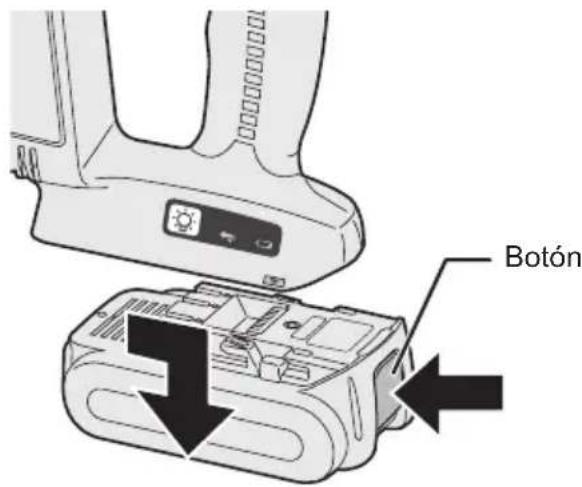

1. Para extraer la batería:

Presione el botón desde el frente para soltar la batería.

1. Empuje la palanca de bloqueo del interruptor hacia abajo, y jale el interruptor de alimentación.
2. La velocidad aumenta con la presión del interruptor de alimentación.

1. Una vez terminado el corte, suelte el interruptor de alimentación.
2. Verifique que la temperatura de la cuchilla haya bajado lo suficiente, y luego extraiga la cuchilla.

Cortado

NOTA:

• Verifique que no hayan obstáculos debajo de la pieza a trabajar.
• Verifique que no haya objetos extraños tales como clavos en el material que se va a cortar.

Si la cuchilla entra en contacto con tales objetos durante el cortado, se generará una reacción fuerte y podrían ocurrir lesiones severas.

• No coloque su mano en el objeto en la dirección en que va a tener lugar el corte. Si esto no se observa, existe riesgo de lesiones.
• No toque la cuchilla de la sierra inmediatamente antes del corte.

Si esto no se observa, podrían ocurrir quemaduras.

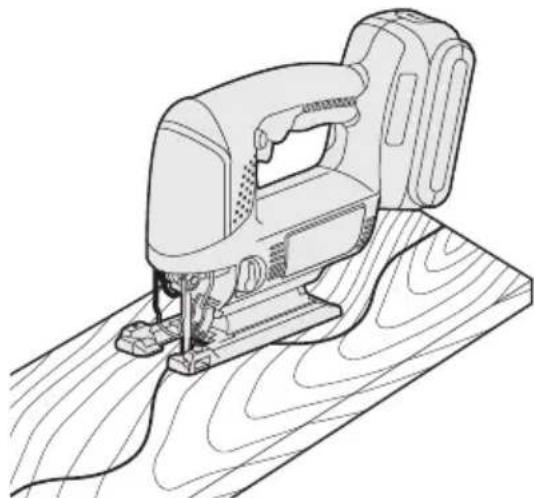

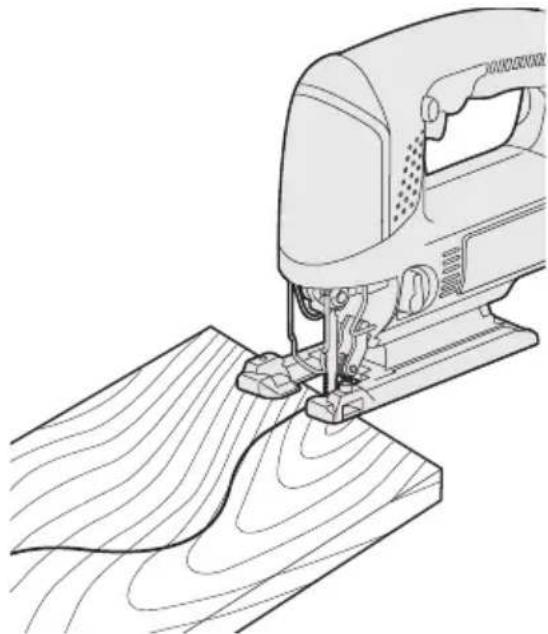

Corte a lo largo de las líneas marcadas.

1. Debe colocar el objeto que va a cortar sobre la base, y alinear la cuchilla con la línea marcada.
2. No permita que la cuchilla toque el objeto que va a cortar antes de jalar el interruptor de alimentación.

1. Jale el interruptor de alimentación, espere hasta que la velocidad se haya estabilizado, y luego coloque la base contra el objeto que va a cortar y corte a lo largo de las líneas marcadas.
2. Cuando esté cortando formas complejas tales como formas con muchas curvas pequeñas, reduzca la velocidad de corte y la velocidad de giro.

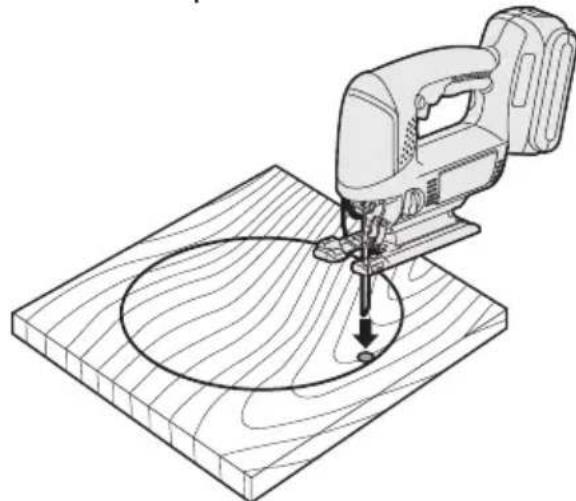

Corte inmerso

1. Perfore un orificio en la sección donde se realizará el corte inmerso, a fin de permitir que la cuchilla pase a través de la pieza.
2. Inserte la cuchilla bajo el orificio sin tocar la pieza de trabajo, y luego encienda el interruptor de alimentación.

1. Corte a lo largo de la línea marcada.

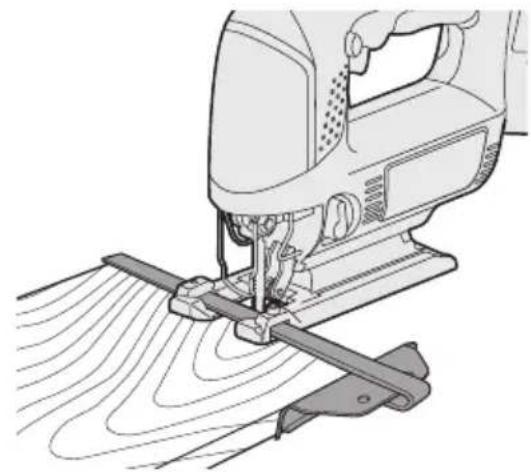

Uso de un alineador de aserrado (EY9X011E) (disponible como accesorio, no incluido)

Se puede usar un alineador de aserrado para cortar líneas paralelas y para cortar círculos y arcos.

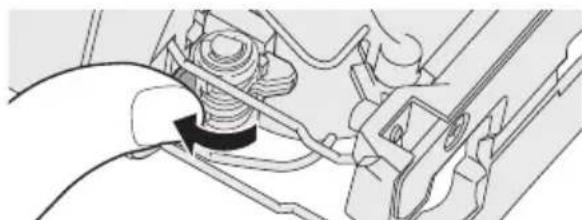

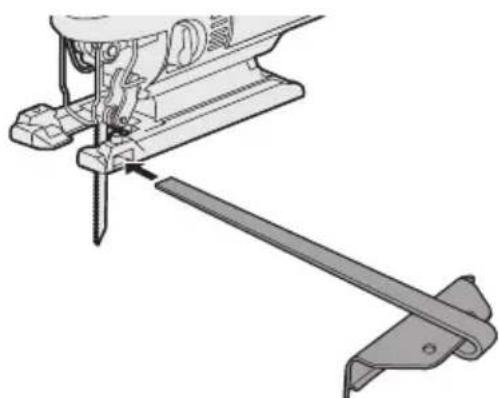

Instalación del alineador de aserrado

1. Afloje el tornillo de fijación del alineador de aserrado.
2. Pase el alineador de aserrado a través del montaje.
3. Ajuste la posición de corte y luego apriete el tornillo de fijación.

1. Coloque la base sobre la pieza de trabajo de manera que el borde del alineador de aserrado y la pieza de trabajo queden juntos.

1. Sin permitir que la cuchilla toque la pieza de trabajo, encienda el interruptor de alimentación.
2. Enfrente la guía de corte firmemente a la pieza de trabajo para hacerlo en paralelo.

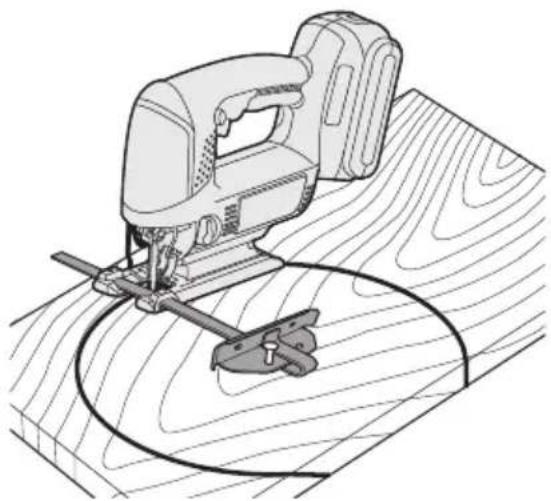

Corte de círculos

1. Si va a recortar una sección, perfore un orificio en la pieza de trabajo para permitir que la cuchilla de la sierra pase a través del mismo.
2. Debe hacer coincidir el orificio del alineador de aserrado con el centro del círculo, y luego use un clavo o tornillo para afirmar el objeto en el lugar.

1. Sin tocar la pieza de trabajo, encienda el interruptor de alimentación.
2. Corte a lo largo de la línea marcada.

(1) Luz indicadora

Antes de usar la luz LED, tire siempre del interruptor de alimentación una vez.

Presione el botón de luz LED.

La luz se enciende con muy poca corriente y no afecta adversamente el funcionamiento del aparato durante el uso o la calidad de la batería.

PRECAUCIÓN:

• La luz LED integrada se ha diseñado para iluminar el área de trabajo temporalmente.
• No la utilice en lugar de una linterna normal ya que no tiene suficiente brillo.
• La luz LED se apaga cuando la herramienta no se ha usado por 5 horas.

Precaución: NO MIRE FIJAMENTE EL HAZ DE LUZ.

El uso de controles o ajustes o la realización de otros procedimientos que no sean los especificados puede producir una exposición a radiación peligrosa.

(2) Luz de advertencia de sobrecalentamiento

Apagado (funcionamiento normal)

Destella: Sobrecalentamiento. Indica que se detuvo el funcionamiento por un sobrecalentamiento de la batería.

La función de protección contra sobrecalentamiento detiene el funcionamiento para proteger la batería en el caso de sobrecalentamiento. La luz de advertencia de sobrecalentamiento en el panel de control destella cuando esta función está activada.

• Si se activa la función de protección de sobrecalentamiento, espere hasta que el aparato se haya enfriado completamente (por lo menos 30 minutos). La batería está lista para usar cuando se apaga la luz de advertencia de sobrecalentamiento.
• Evite utilizar el aparato de tal forma que la función de protección de sobrecalentamiento se active repetidamente.

(3) Luz de aviso de baja energía de batería

Apagado (funcionamiento normal)

Destella (parpadea): Se activó la función de protección de la batería.

Una descarga excesiva (completa) de las baterías de Li-ion acorta dramáticamente su vida de servicio. Esta herramienta incluye una función de protección de batería diseñada para evitar una descarga excesiva de la batería.

• La función de protección de batería se activa inmediatamente antes de que la batería se quede completamente sin energía, haciendo que destelle la luz de advertencia de batería baja.
• Si se da cuenta de que destella la luz de advertencia de batería baja, cargue inmediatamente la batería.

[Batería][Batería]

Para un uso adecuado de la batería

Batería de Li-ion (EY9L40/ EY9L41)

• Para una vida óptima de la batería, guarde la batería de Li-ion cuando no esté en uso sin cargarla.
• Cuando cargue la caja de batería, confirme que los terminales en el cargador de batería estén libres de materias extrañas tales como polvo y agua, etc. Limpie los terminales antes de cargar la batería si hay materias extrañas en los terminales.

La vida de los terminales de la caja de batería puede verse afectada por materias extrañas tales como polvo y agua, etc. durante su funcionamiento.

• Cuando no se utilice la batería, manténgala separada de los objetos metálicos, como: clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan actuar de conexión entre un terminal y el otro.

Un cortocircuito entre los terminales de la batería puede ocasionar chispas, quemaduras o incendios.

• Cuando haga funcionar la batería, asegúrese de que el lugar de trabajo esté bien ventilado.
• Cuando se saca la batería del cuerpo principal de la herramienta, vuelva a cerrar inmediatamente la cubierta de batería, para evitar que el polvo o la suciedad pueda ensuciar los terminales de batería y provocar un cortocircuito.

Vida útil de la batería

Las baterías recargables tienen una vida útil limitada. Si el tiempo de funcionamiento se acorta mucho tras la recarga, sustituya la batería por una nueva.

Reciclado de la batería

ATENCIÓN:

Para la protección del medio ambiente y reciclado de materiales, asegúrese de que la desecha en un lugar especificado oficialmente, si hay uno en su país.

• No utilice una fuente de alimentación de un generador motorizado.
• No tapone los orificios de ventilación del cargador y la batería. Desenchufe el cargador cuando no lo utilice.

Batería de Li-ion

NOTA:

Su batería no está totalmente cargada al momento de comprarla. Asegúrese de cargar la batería antes de utilizarla.

Cargador de batería (EY0L80)

[Cargador de la batería]

Carga

Precauciones para las baterías de Li-ion

• Si la temperatura de la caja de batería cae por debajo de -10°C (14°F), la carga se detendrá automáticamente para evitar un deterioro de la batería.

Precauciones comunes para las baterías de Li-ión/Ni-MH/Ni-Cd

• La variación de temperatura ambiente es de entre 0°C (32°F) y 40°C (104°F).

Si la batería se utiliza cuando la temperatura de la batería es inferior a 0°C (32°F), la herramienta puede no funcionar correctamente.

• Cuando se vaya a cargar una batería fría (0°C (32°F) o menos) en un cuarto cálido, deje la batería en la habitación durante al menos una hora y cárguela cuando se haya calentado a la temperatura de la habitación.
• Deje que se enfríe el cargador al cargar más de dos baterías de forma consecutiva.
• No introduzca sus dedos dentro del hueco del contacto, cuando esté sujetando el cargador o en ninguna otra ocasión.

PRECAUCIÓN:

Para impedir el riesgo de incendio o daños del cargador de batería.

Enchufe el cargador en la fuente de alimentación de la batería

NOTA:

Se pueden producir chispas cuando se inserta el enchufe en la alimentación eléctrica de CA, pero esto no es un problema en términos de seguridad.

1. Meta firmemente la batería en el cargador.
2. Alinee las marcas de alineación y coloque la batería en el enchufe del cargador.
3. Deslice hacia adelante en el sentido de la flecha.

1. La luz indicadora de energía permanecerá encendida durante la carga.

Cuando haya terminado la carga, se activará automáticamente un conmutador electrónico interno para impedir cualquier sobrecarga.

• No puede cargar la batería si esta está todavía caliente (por ejemplo, inmediatamente después de haber trabajado mucho). La luz de espera naranja seguirá destellando hasta que se enfríe la batería. La carga comenzará automáticamente.
• La luz de carga (verde) destellará lentamente cuando la batería se haya cargado a un 80%.
• Cuando se complete la carga, la luz de carga empezará a destellar rápidamente de color verde.
• Si la temperatura de la batería es de 0 °C o menos, la batería demora más en cargarse completamente que el tiempo de carga normal.

Incluso cuando la batería está completamente cargada, tendrá aproximadamente el 50% de la energía de una batería totalmente cargada a la temperatura de funcionamiento normal.

1. Si la lámpara de carga no se enciende inmediatamente después de enchufar el cargador, o si el tiempo de carga estándar no hace que la lámpara destelle rápidamente en verde, consulte con un distribuidor autorizado.
2. Si se vuelve a colocar una batería totalmente cargada en el cargador, se encenderá la luz de carga. Luego de algunas horas, la lámpara de carga puede destellar rápidamente para indicar que la carga se ha completado.

Batería Ni-MH/Ni-Cd

NOTA:

Cargue una batería nueva, o una batería que no haya sido utilizada durante mucho tiempo, durante 24 horas seguidas para que la batería se cargue totalmente.

Cargador de batería (EY0L80)

1. Enchufe el cargador en la fuente de alimentación de CA.

NOTA:

Se pueden producir chispas cuando se inserta el enchufe en la alimentación eléctrica de CA, pero esto no es un problema en términos de seguridad.

1. Meta firmemente la batería en el cargador.

1. La luz indicadora de energía permanecerá encendida durante la carga.

• No puede cargar la batería si está todavía caliente (por ejemplo, inmediatamente después de haber trabajado mucho).

La luz de espera naranja seguirá destellando hasta que se enfríe la batería. La carga comenzará automáticamente.

1. Cuando se complete la carga, la luz de carga empezará a destellar rápidamente de color verde.
2. Si la lámpara de carga no se enciende inmediatamente después de enchufar el cargador, o si después del tiempo estándar, la lámpara no destella rápidamente de verde, consulte con un distribuidor autorizado.
3. Si se va a colocar una batería totalmente cargada en el cargador, se encenderá la luz de carga. Luego de algunas horas, la lámpara de carga puede destellar rápidamente para indicar que la carga se ha completado.

Se enciende en verde

Se ha enchufado el cargador en la fuente de alimentación de CA.

Está preparado para cargar.

Destella rápidamente en verde

La carga ha sido completada. (Carga completa.)

Destella en verde

La batería se cargó aproximadamente al 80% . (Carga completa. solo Li-ión.)

Se enciende en verde

Ahora cargando.

Se enciende en naranja

La batería está fría.

La batería se está cargando lentamente para reducir la carga de la batería. (sólo Li-ión.)

Destella en naranja

La batería está caliente. La energía comenzará cuando baje la temperatura de la batería.

Si la temperatura de la batería es de -10°C o menos, la luz de carga (naranja) también empezará a destellar. La carga empezará cuando suba la temperatura de la batería (solo Li-ión).

Luz de estado de energía

Aparecerá Izquierda: Verde

Derecha: se exhibirá en naranja.

Destellan rápidamente en naranja y verde

No es posible realizar la carga. Existe un bloqueo de polvo o una falla de la batería.

Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos y baterías usadas

Estos símbolos en los productos, embalajes y/o documentos adjuntos, significan que los aparatos eléctricos y electrónicos y las baterías no deberían ser mezclados con los desechos domésticos.

Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observe las normas de recolección aplicables, de acuerdo a su legislación nacional y a las Directivas 2002/96/CE y 2006/66/CE.

Al desechar estos aparatos y baterías correctamente, Usted está ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos.

Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejos, por favor, contacte a su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos.

Cd

Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.

Si usted desea desechar aparatos eléctricos y electrónicos, por favor contacte a su distribuidor o proveedor a fin de obtener mayor información.

[Información sobre la eliminación en otros países fuera de la Unión Europea]

Estos símbolos solo son válidos dentro de la Unión Europea. Si desea desechar estos productos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.

Notas sobre el símbolo de la batería (abajo, dos ejemplos de símbolos):

Este símbolo puede ser usado en combinación con un símbolo químico. En este caso, el mismo cumple con los requerimientos establecidos por la Directiva para los químicos involucrados.

V. MANTENIMIENTO

Para limpiar la herramienta, emplee solo un paño que sea suave y que esté seco. No emplee paños humedecidos, disolventes, bencina, ni solventes volátiles para la limpieza.

VI. ACCESORIOS

PRECAUCIÓN:

• El uso de cualquier otro accesorio no especificado en este manual pueda causar incendios, golpes eléctricos o lesiones personales. Utilice solo los accesorios recomendados.

Cuchilla de metal

Para cortar metal en general

Cuchilla de madera

Para cortar madera en general

Cuchilla de pared de yeso

Cuchilla de pared de yeso

Alineador de aserrado (Accesorio opcional)

Para realizar convenientemente cortes a lo largo y cortes repetidos del mismo ancho.

Adaptador colector de polvo para aspiradora (Accesorio opcional)

VII. ESPECIFICACIONES

UNIDAD PRINCIPAL

Modelo EY4541
Motor 14,4 V de CC
Grosor máximo de hoja de montaje		,3 mm (1/16")
Longitud del recorrodo 20 mm (25/32")
Recorridos por minuto 0 - 2400 /min
Capacidades de corte的最大値	Madera 65 mm (2-9/16")
	Acero dulce 6 mm (1/4")
	Aluminio 10 mm (3/8")
Longitud total 270 mm (10-5/8")
Peso (con la batería: EY9L40)		2,2 kg (4,8 lbs)
Peso (con la batería: EY9L41)		2,25 kg (5 lbs)
Ruido, Vibración		Consulte la hoja incluida

BATERÍA

Modelo	UY9L40	UY9L41
Batería de almacenaje	Batería Li-ión
Tensión de bateria	14,4 V CC (3,6 V x 4 celdas)
Capacidad	3 Ah	3,3 Ah

CARGADOR DE BATERÍA

Modelo EY0L80
Régimen Vea la placá de(specficaciones en la parte inferior del cargador.
Peso	0,95 kg (2,1 lbs)

[Batería autónoma de iones de litio]

Tiempo de entrega	3 Ah	14,4 V 21,6 V 28,8 V
		EY9L40	EY9L60	EY9L80
		Utilizable: 35 min.	Utilizable: 45 min.	Utilizable: 55 min.
		Completa: 50 min.	Completa: 60 min.	Completa: 70 min.
Tiempo de entrega	3,3 Ah	14,4 V
		EY9L41	Utilizable: 45 min.
		Completa: 60 min.

[Batería Ni-MH/Ni-Cd]

Tiempo de entrega		7,2 V 9,6	V 12 V 15,6	V 18 V 24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
			25 min.
	2 Ah	EY9168	EY9188	EY9106	EY9136		EY9116
				EY9107			EY9117
				EY9108			60 min.
		30 min.
	3 Ah			EY9200	EY9230	EY9210	90 min.
				45 min.
	3,5 Ah			EY9201	EY9231	EY9251	65 min.
				55 min.

NOTA: Este cuadro puede CONTENER modelos no disponibles en su país.

Consulte el más reciente catálogo general.

NOTA: Puede consultar el nombre y la dirección del concesionario en la tarjeta de garantía que se incluye.
