Marca	Panasonic
Modelo	EY3552
Tipo de producto	Sierra circular a batería para metales
Uso principal	Corte de metales ferrosos no templados y metales no ferrosos
Alimentación	Batería autónoma Ni-MH 18 V (modelo EY9251)
Cargador	Modelo EY0110, tiempo de carga 65 min para EY9251
Velocidad de rotación en vacío	2900 rpm
Diámetro de hoja	165 mm (6-1/2")
Profundidad de corte máxima	3 a 56 mm (según hoja de 165 mm)
Dimensiones (Largo × Ancho × Alto)	345 × 198 × 264 mm
Peso (con batería)	4 kg
Freno de hoja	Sí
Protector de hoja inferior	Móvil, retráctil por palanca
Guía de corte	Accesorio opcional (EY3500B7727)
Hoja recomendada para acero bruto	EY9PM17A (espesor 0,3-6,0 mm)
Hoja recomendada para acero fino	EY9PM17B (espesor 0,3-2,0 mm)
Limpieza	Paño seco, no sumergir
Mantenimiento	Verificar y reemplazar la hoja si está dañada, confiar las reparaciones a un centro autorizado
Seguridad esencial	Usar gafas, mascarilla, protectores auditivos; evitar guantes de punto; no usar cerca de materiales inflamables
Accesorios incluidos	Llave hexagonal, batería (según versión), cargador

Preguntas frecuentes - EY3552 PANASONIC

¿Qué tipos de materiales puede cortar esta sierra?

Esta sierra está diseñada para cortar metales ferrosos no templados y metales no ferrosos. No la use para cortar acero templado, madera u otros materiales no metálicos.

¿Cómo cambiar la hoja de la sierra?

Primero, retire la batería. Mantenga presionado el botón de bloqueo del husillo. Use la llave hexagonal suministrada para aflojar el perno hexagonal. Retire el perno y la arandela exterior, abra el protector de hoja inferior con la palanca, luego retire la hoja. Para volver a montar, siga el orden inverso respetando la dirección de rotación (flechas). Apriete firmemente el perno.

¿Cuánto tiempo se tarda en cargar la batería?

El tiempo de carga estándar es de aproximadamente 65 minutos para la batería EY9251 con el cargador EY0110. Una batería nueva o no utilizada durante mucho tiempo puede necesitar 24 horas de carga para recuperar su capacidad máxima.

¿Cuáles son las precauciones de seguridad importantes?

Use siempre gafas de seguridad, mascarilla antipolvo y protectores auditivos. No use guantes de punto. Sujete la sierra con ambas manos, mantenga los dedos alejados del área de corte. Asegúrese de que el protector de hoja inferior funcione correctamente. Nunca corte materiales inflamables.

¿Cómo ajustar la profundidad de corte?

Retire la batería. Afloje la palanca de ajuste de profundidad empujándola, ajuste a la profundidad deseada (entre 3 y 56 mm según la hoja), luego apriete la palanca levantándola hacia el cárter del motor.

¿Qué hacer en caso de bloqueo de la hoja?

Suelte inmediatamente el interruptor de alimentación y mantenga la sierra inmóvil en la pieza hasta que la hoja se detenga por completo. No intente retirar la hoja a la fuerza. Una vez detenida, retire la batería y examine la causa del bloqueo antes de reiniciar.

¿Qué accesorios están disponibles para esta sierra?

Los accesorios incluyen hojas adicionales: EY9PM17A para acero bruto (espesor 0,3-6 mm) y EY9PM17B para acero fino (0,3-2 mm). También está disponible opcionalmente una guía de corte (EY3500B7727) para cortes repetidos de ancho uniforme.

¿Cómo mantener la sierra?

Limpie el exterior con un paño seco y suave. Nunca sumerja la sierra en un líquido. Retire regularmente la hoja y limpie las partículas metálicas con un cepillo. Verifique el estado del protector de hoja transparente y del protector de hoja inferior. Cualquier reparación debe ser realizada por un centro autorizado.

¿Se puede reciclar la batería?

Sí, para proteger el medio ambiente, recicle la batería usada en un punto de recolección oficial. No deseche la batería con los residuos domésticos.

¿Dónde encontrar el manual de instrucciones completo?

El manual completo (124 páginas) está disponible para descarga gratuita en formato PDF en el sitio notice-facile.com para el modelo Panasonic EY3552. También se puede consultar en línea en varios idiomas.

MANUAL DE USUARIO EY3552 PANASONIC

Sierra para metales inalámbrica

Cortadora de metales inalámbrica

Sierra para metales sin cable

Cortadora de metales sin cable

Para un uso correcto del paquete de baterías

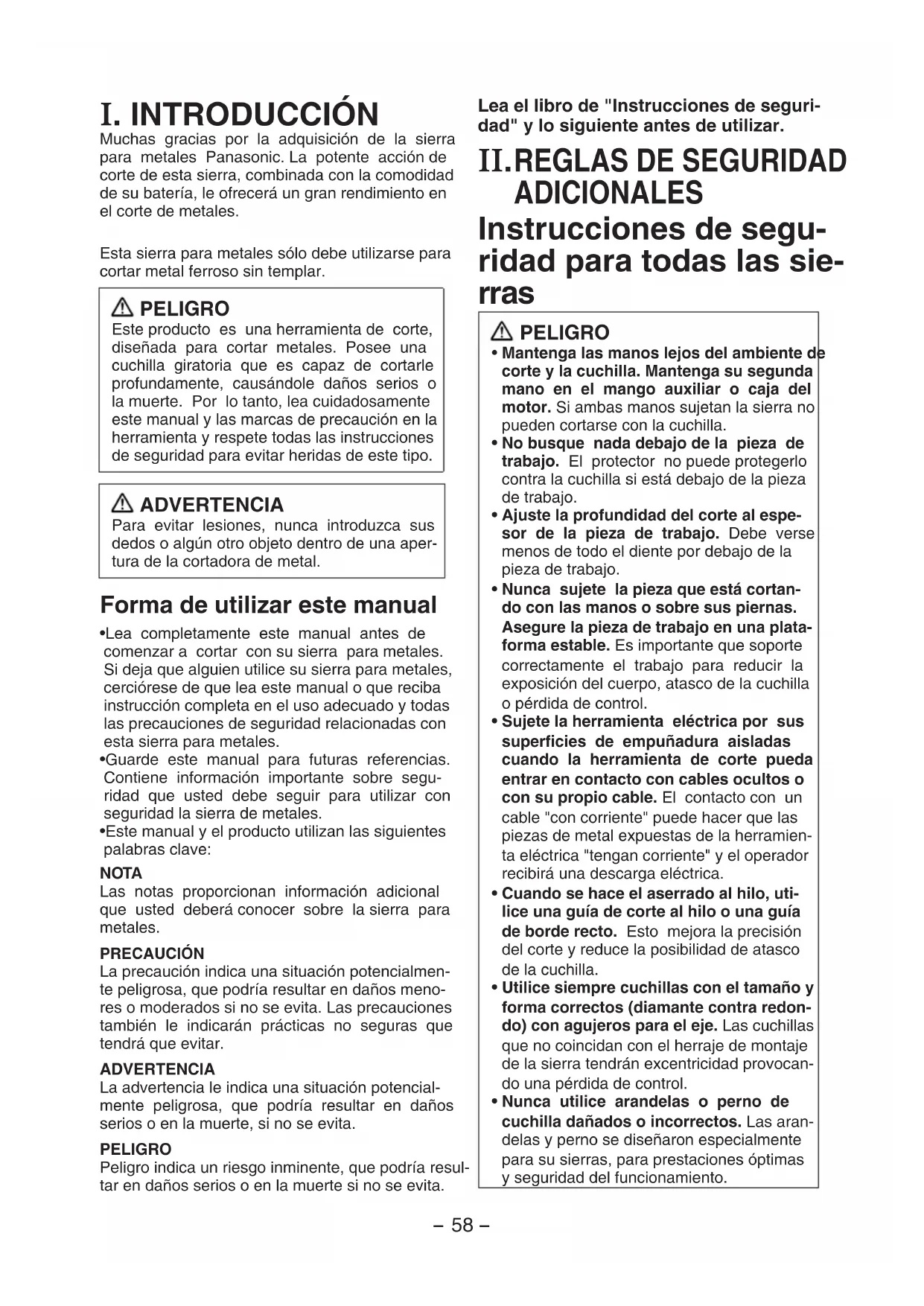

Muchas gracias por la adquisición de la sierra para metales Panasonic. La potencia de corte de esta sierra, combinada con la comodidad de su batería, le ofrecerá un gran rendimiento en el corte de metales.

Esta sierra para metales solo debe utilizarse para cortar metal ferroso sin templar.

PELIGRO

Este producto es una herramienta de corte, diseñada para cortar metales. Posee una cuchilla giratoria que es capaz de cortarle profundamente, causándole daños serios o la muerte. Por lo tanto, lea cuidadosamente este manual y las marcas de precaución en la herramienta y respete todas las instrucciones de seguridad para evitar heridas de este tipo.

ADVERTENCIA

Para evitar lesiones, nunca introduzca sus dedos o cualquier otro objeto dentro de una abertura de la cortadora de metal.

Forma de utilizar este manual

• Lea completamente este manual antes de comenzar a cortar con su sierra para metales. Si desea que alguien utilice su sierra para metales, asegúrese de que lea este manual o que reciba instrucción completa en el uso adecuado y todas las precauciones de seguridad relacionadas con esta sierra para metales.
• Guarde este manual para futuras referencias. Contiene información importante sobre seguridad que usted debe seguir para utilizar con seguridad la sierra de metales.
• Este manual y el producto utilizan las siguientes palabras clave:

NOTA

Las notas proporcionan información adicional que usted debe conocer sobre la sierra para metales.

PRECAUCIÓN

La precaución indica una situación potencialmente peligrosa, que podrá resultar en daños menores o moderados si no se evita. Las precauciones también le indicarán prácticas no seguras que tendrá que evitar.

ADVERTENCIA

La advertencia le indica una situación potencialmente peligrosa, que podrá resultar en daños serios o en la muerte, si no se evita.

PELIGRO

Peligro indica un riesgo inminente, que puede resultar en daños serios o en la muerte si no se evita.

Lea el libro de "Instrucciones de seguridad" y lo siguiente antes de utilizar.

II. REGLAS DE SEGURIDAD ADICIONALES

Instrucciones de seguridad para todas las sierras

PELIGRO

• Mantenga las manos lejos del área de corte y la cuchilla. Mantenga su segunda mano en el mango auxiliar o caja del motor. Si ambas manos sujetan la sierra, no puede cortarse con la cuchilla.
• No busque nada debajo de la pieza de trabajo. El protector no puede protegerlo contra la cuchilla si está debajo de la pieza de trabajo.
• Ajuste la profundidad del corte al espesor de la pieza de trabajo. Debe verse menos de todo el diente por debajo de la pieza de trabajo.
• Nunca sujete la pieza que está cortando con las manos o sobre sus piernas. Asegure la pieza de trabajo en una plataforma estable. Es importante que soporte correctamente el trabajo para reducir la exposición del cuerpo, atasco de la cuchilla o pérdida de control.
• Sujete la herramienta eléctrica por sus superficies de empuñadura aisladas cuando la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cable. El contacto con un cable "con corriente" puede hacer que las piezas de metal expuestas de la herramienta eléctrica "tengan corriente" y el operador recibirá una descarga eléctrica.
• Cuando se hace el aserrado al hilo, utilice una guía de corte al hilo o una guía de borde recto. Esto mejora la precisión del corte y reduce la posibilidad de atasco de la cuchilla.
• Utilice siempre cuchillas con el tamaño y forma correctos (diamante contra redondo) con agujeros para el eje. Las cuchillas que no coincidan con el herraje de montaje de la sierra tendrán excentricidad provocando una pérdida de control.
• Nunca utilice arandelas o pernos de cuchilla dañados o incorrectos. Las arandelas y pernos se diseñaron especialmente para su sierra, para prestaciones óptimas y seguridad del funcionamiento.

Instrucciones de seguridad adicionales para todas las sierras

Causas y prevención de retroceso del operador:

• El retroceso es una reacción repentina de una cuchilla de sierra atrapada, adherida o mal alineada que hace que una sierra pierda el control y se levante y salga de la pieza de trabajo y retroceda al operador.
• Cuando la cuchilla quede atrapada o atascada firmemente por el corte que se cierra, la cuchilla se detiene y la reacción del motor acciona la unidad rápidamente hacia atrás hacia el operador.
• Si la cuchilla se dobla o queda mal alineada en el corte, los dientes en el borde trasero de la cuchilla pueden entrar en la superficie superior de la madera, haciendo que la cuchilla se salga del corte y salte hacia atrás hacia el operador.

El retroceso es el resultado de un mal uso de la sierra y/o condiciones o procedimientos de funcionamiento incorrectos y puede evitarse adoptando precauciones adecuadas tal como se da a continuación.

1) Apriete firmemente con ambas manos sobre la sierra y ponga sus brazos de forma de resistir la fuerza de retroceso. Ponga su cuerpo hacia un lado de la cuchilla pero no en línea con la cuchilla.

El retroceso puede hacer que la sierra salte hacia atrás, pero el operador pueda controlar las fuerzas de retroceso si adopta precauciones adecuadas.

2) Cuando se atasca la cuchilla o cuando se interrumpe el corte por cualquier razón, suelte el gatillo y mantenga la sierra sin mover en el material hasta que la cuchilla se detenga completamente. Nunca trate de retirar la sierra del trabajo o tirar de la sierra hacia atrás cuando la cuchilla está en movimiento ya que pueda producirse un retroceso.

Investigue y tome acciones de corrección para eliminar las causas de un atasco de la cuchilla.

3) Cuando vuelva a poner en marcha la sierra en la pieza de trabajo, coloque la cuchilla de la sierra en el centro del corte y cerciórese de que los dientes de la sierra no están enganchados en el material.

Si la cuchilla de la sierra está atascada, puede salirse o retroceder de la pieza de trabajo cuando vuelva a poner en marcha la sierra.

4) Sujete los paneles grandes para reducir el riesgo de atrapar la sierra y provocar un retroceso.

Los paneles grandes tienden a doblarse por

su propio peso. Debe colocar soportes debajo del panel en algunos lados, cerca de la línea de corte y cerca del borde del panel.

5) No utilice cuchillas desafiladas o dañadas. Una cuchilla desafilada o mal instalada produce un corte angosto, provocando una fricción excesiva, atasco de la cuchilla y retroceso. 6) Las palancas de profundidad de la cuchilla y de bloqueo del ajuste de biselado deben estar apretadas y aseguradas antes de hacer el corte. Si el ajuste de la cuchilla se desplaza durante el corte, puede provocar un atasco y retroceso. 7) Tenga mucho cuidado cuando haga un "corte por penetración" en paredes existentes u otras áreas ciegas. La cuchilla sobresaliente puede cortar objetos que puedan provocar un retroceso.

Instrucciones de seguridad para esta sierra

1) Verifique el cierre correcto del protector inferior de la cuchilla antes de cada uso. No haga funcionar la sierra si el protector inferior de la cuchilla no se mueve libremente y se cierra instantáneamente. Nunca apriete o ate el protector inferior de la cuchilla en la posición abierta.

Si se cae accidentalmente la sierra, el protector inferior de la cuchilla puede doblarse. Levante el protector inferior de la cuchilla con la palanca de elevación del protector inferior de la cuchilla y cerciórese de que se mueve libremente y no toca la cuchilla ni ninguna otra pieza, en todos los ángulos y profundidades del corte.

2) Verifique el funcionamiento del resorte del protector inferior de la cuchilla. Si el protector y el resorte no funcionan correctamente, deben hacerse el servicio antes de su uso.

El protector inferior de la cuchilla puede funcionar lentamente debido a que tiene piezas dañadas, depósitos pegados o acumulación de residuos.

3) El protector inferior de la cuchilla debe retraerse manualmente solo para cortes especiales tales como los "cortes por penetración" y "cortes compuestos". Levante el protector inferior de la cuchilla con la palanca de elevación del protector inferior de la cuchilla y en seguida de que la cuchilla entre en el material, debe soltar el protector inferior de la cuchilla.

Para los demás cortes de sierra, el protector

inferior de la cuchilla debe hacerse funcionar automáticamente.

4) Vigile siempre que el protector inferior de la cuchilla cubre la cuchilla antes de apoyar la sierra en un banco o piso. Una cuchilla que gire al vacío sin protección hará que la sierra camine hacia atrás, cortando lo que esté a su paso. Tenga en cuenta el tiempo que demora hasta que la cuchilla se cierre después de soltar el interruptor. 5) No utilice ruedas abrasivas. 6) Utilice una máscara de polvo si el trabajo produce polvo. 7) Utilice cuchillas de sierra recomendadas por el fabricante. 8) Utilice protectores para el oído cuando utilice la herramienta durante largo tiempo. 9) El riesgo de retroceso aumenta a medida que se descargue la batería. 10) Asegúrese de inspeccionar el material. Evite cortar otro material diferente. 11) Tenga cuidado de no dejar caer la sierra para metales. 12) Nunca haga péndulo con la sierra para metales. 13) Nunca cubra las ranuras de salida de aire y manténgalas libres de polvo u otro material. 14) No apriete la sierra para metales en una entenalla. Nunca corte con la sierra para metales invertida en una entenalla. Esto es muy peligroso y puede provocar accidentes de gravedad. 15) Nunca utilice guantes de lana tejidos. 16) Cerciórese de que no haya nadie debajo cuando utilice la sierra para metales en un lugar alto. 17) No toque la cuchilla inmediatamente después del funcionamiento. Puede estar caliente y quemar su piel. 18) No toque el material cuando esté cortándolo. El material cortado puede estar muy caliente. 19) No utilice aceite para corte. Este uso de un aceite para corte puede provocar un fuego. 20) No corte piezas de trabajo cubiertas o manchadas con gas, aceite, disolventes, diluyentes, etc. La exposición a estos materiales puede dañar el protector transparente. 21) No desmonte los protectores transparente e inferior de la cuchilla. Si los protectores transparente e inferior de la cuchilla están dañados o faltan, envíe la herramienta al centro de servicio autorizado para su cambio. 22) No arranque la cuchilla cuando esté en contacto con la pieza de trabajo. Espere hasta que la cuchilla alcance su velocidad

máxima antes de empezar el corte.

Símbolo

Símbolo	Significado
V	Voltios
	Corriente continua
n0	Velocidad sin energia
... / min	Revoluciónes o reciprocación por minuto
A	Amperios

III. PREPARATIVOS

Carga de la batería EY9251

Cargue la batería cuando la velocidad de corte sea demasiado lenta para cortar efectivamente. Si tiene dos baterías, puede ser mejor usar una para seguir trabajando, mientras recarga la otra.

NOTA:

Cargue un nuevo bloque de pilas, o un bloque de pilas que no haya sido utilizado durante mucho tiempo, durante 24 horas seguidas para que la batería se cargue totalmente.

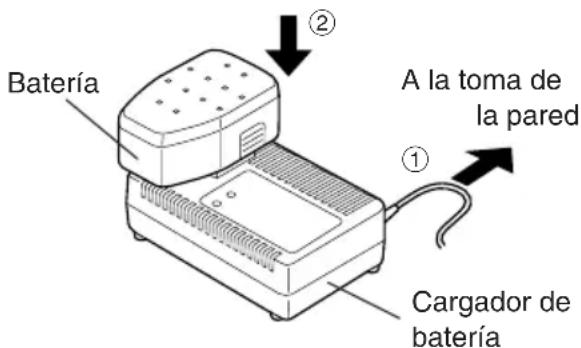

Cargador de batería (EY0110)

1. Enchufe el cargador en la fuente de alimentación.

NOTA:

Se pueden producir chispas cuando se inserta el enchufe en la alimentación eléctrica de CA, pero esto no es un problema en términos de seguridad.

1. Meta firmemente el bloque de pilas en el cargador.

1. La luz indicadora de energía permanecerá encendida durante la carga.

Cuando haya terminado la carga, se activará automáticamente un conmutador electrónico interno para impedir cualquier sobrecarga.

• No puede cargar el bloque de pilas si está demasiado caliente (por ejemplo, inmediatamente después de haber trabajado mucho con la taladradora).

La luz naranja de reserva se encenderá hasta que se enfríe suficientemente el bloque de pilas y cuando esta luz se apague, la carga comenzará automáticamente.

1. Cuando la energía termina, la luz indica que se va a cargar y comenzará a parpadear rápidamente en color verde.
2. Cuando se dan las condiciones que hacen que el bloque de batería se vuelva demasiado frío, por ejemplo, si no se utilizó el paquete de batería durante mucho tiempo, la luz indicadora de carga está encendida. En este caso, la carga demora más para cargar totalmente el paquete de batería que en el tiempo de carga normal.
3. Si se vuelve a colocar un paquete de batería totalmente cargado en el cargador, se encenderá la luz de carga. Luego de algunos instantes, la lámpara de carga destellará rápidamente para indicar que la carga se ha completado.
4. Si la lámpara de carga no se enciende inmediatamente después de enchufar el cargador, o si antes del tiempo de carga estándar, la lámpara no se apaga, consulte con un distribuidor autorizado.

NOTA:

• Cuando se vaya a cargar una pila fría (unos 5°C (41°F) o menos) en un cuarto cálido, deje la pila en la habitación durante al menos una hora y cárguela cuando se haya calentado a la temperatura de la habitación. De lo contrario, el paquete de batería posiblemente no se cargue totalmente.
• Deje que se enfríe el cargador al cargar más de dos paquetes de pilas de forma consecutiva.
• No introduzca sus dedos dentro del hueco del contacto, cuando esté sujetando el cambiador o en ninguna otra ocasión.

PRECAUCIÓN:

Para evacuar daños o riesgo de fuego:

• No utilice una fuente de alimentación proveniente de un generador motorizado.
• No cubra las zonas de ventilación del combustor y del bloque de pilas secas.
• Desconecte el cargador cuando no esté en uso.

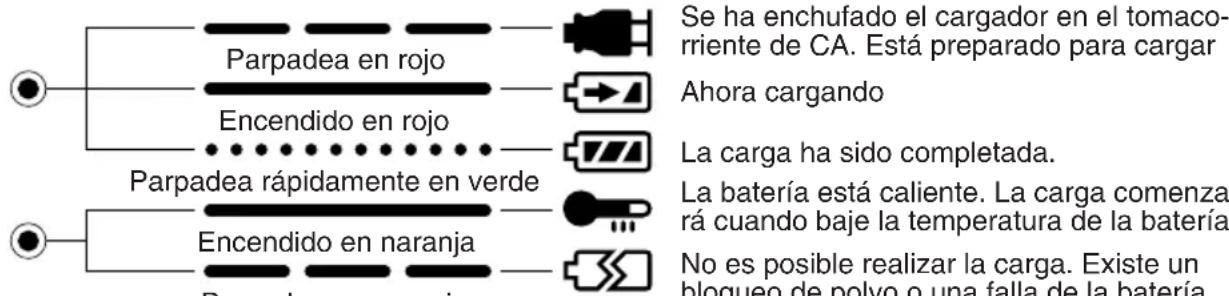

Indicación de la lámpara

Inserción de la batería

PRECAUCIÓN:

Antes de insertar la batería, compruebe si el interruptor de alimentación de la sierra para metales funciona adecuadamente y vuelve a la posición "OFF" cuando lo suelte.

1. Para insertar la batería: (Consulte la Fig. 2.) Deslice la batería en la parte posterior de la sierra para metales. La batería debe entrar como un resorte en su lugar. Si la batería está floja, no está bien conectada.
2. Para quitar la batería: Presione las dos lengüetas de los lados de la batería. Deslice la batería hacia afuera del cuerpo de la sierra para metales.

IV. OPERACIÓN

Antes de utilizar la sierra para metales

Esta herramienta solo debe utilizarse para cortar metal ferroso sin templar y metales no ferrosos.

Consulte la sección de "Accesorios" para la lista de cuchillas a utilizar para las aplicaciones adecuadas de esta herramienta. Deben respetarse las siguientes precauciones para reducir el riesgo de heridas:

• No corte materiales acumulados. Corte una pieza a la vez.
• No corte acero templado. Corte materiales con el borde más ancho de la zapata sobre el lado apretado del material.
• No toque la cuchilla de sierra, pieza de trabajo o virutas del corte con las manos desnudas inmediatamente antes del corte; pueden estar calientes y quemar su piel.

Cada vez que utilice la sierra para metales, cerciórese de que esté en buenas condiciones de funcionamiento.

Utilice la lista de comprobaciones siguientes:

1. ¿Está la cuchilla instalada en la dirección correcta? La flecha de la cuchilla debe estar apuntando en la misma dirección que la flecha de la cubierta superior de la cuchilla.
2. ¿Está la cuchilla instalada adecuadamente? Cerciórese de que el perno hexagonal esté apretado con seguridad. (Consulte la Fig. 12)
3. ¿Tiene la cuchilla buen aspecto? Si la cuchilla tiene rajas, o algunos dientes rotos, reemplácela inmediatamente.
4. ¿Se cierra adecuadamente el protector inferior de la cuchilla?

ADVERTENCIA

Para evitar daños personales, no utilice la sierra para metales si el protector inferior de la cuchilla no se cierra rápidamente sobre la cuchilla.

5. ¿Está firmemente instalado el protector transparente? 6. ¿Está la batería cargada e insertada firmemente en la sierra para metales? 7. ¿Está bien apretada la palanca de ajuste de profundidad para el corte? 8. ¿Está la pieza de trabajo apretada firmemente en un caballo o banco de sierra?

Utilización de la sierra para metales

PRECAUCIÓN:

Para reducir el riesgo de heridas, lea las instrucciones de seguridad en el ANTE de este manual antes de utilizar la sierra para metales.

ADVERTENCIA

Para reducir el riesgo de heridas, utilice gafas o lentes de seguridad con protectores laterales.

Siga estos pasos:

Sujete la sierra para metales con ambas manos. (Consulte la Fig. 4.) No intente retirar el material cortado cuando la cuchilla está moviéndose.

1. Alinee la línea de mira en la zapata con su línea de corte (Consulte la Fig. 3.)

Alineación con la línea de corte

• Utilice la muesca como guía para establecer la posición de corte. Alinee la muesca con la línea de corte.

Como la posición de corte puede ser diferente según la cuchilla, haga un corte de ensayo por adelantado.

2. Presione hacia abajo la palanca de bloqueo del interruptor y después apriete el interruptor de alimentación para poner el motor en funcionamiento y suelte la palanca de bloqueo del interruptor.

PRECAUCIÓN:

• Compruebe que funciona la palanca de bloqueo del interruptor. Si ocurriera que el interruptor de alimentación se activara sin necesidad de presionar su palanca de bloqueo, deje de utilizar esta herramienta inmediatamente. Llévela de inmediato a un centro de servicio autorizado.
• Siempre sujete el asa con una mano y la asidera delantera con la otra. (Vea la Fig. 4) Mantenga el asa firme y presione el interruptor hasta el fondo.
• La cuchilla no debe tocar el material que desea cortar antes de que arranque el motor de la cortadora. Espere hasta que la cuchi

lla alcance su velocidad máxima antes de comenzar a cortar.

- Esta herramienta no tiene bloqueo del interruptor de alimentación en la posición "ON" y no debe tratar de asegurarlo en la posición "ON".

1. Comience a cortar cuando la cuchilla llega a su velocidad máxima. 4. Durante el corte, mantenga la línea de corte en línea recta. Mueva la sierra para metales hacia adelante a una velocidad constante y mire la punta de la cuchilla por el protector transparente.

ADVERTENCIA

• Para evitar un retroceso peligroso, mantenga la zapata de la sierra para metales plana sobre la superficie del material que se está cortando.
• Nunca fuerce la sierra. Utilice una presión ligera y continua.

5. Si el motor comienza a calentarse, deje de serrar. Deje que la sierra para metales se enfríe antes de continuar el trabajo. 6. Siempre es una buena práctica de seguridad quitar la batería antes de utilizar y antes de guardar la cortadora de metal.

Ajuste de la profundidad del corte

-Desmonte la batería. - Afloje la palanca de ajuste de profundidad empujándola y ajuste la profundidad del corte. Apriete firmemente la palanca de ajuste de profundidad levantándola hacia la caja del motor a la profundidad de corte deseada.

Guía de corte (EY3500B7727)

(Disponible como accesorio, no viene incluido) La guía de corte es conveniente para realizar cortes desgarrados y repetidos cortes del mismo ancho.

-Desmonte la batería. - Inserte la guía de corte al hilo y ajuste el ancho de corte. (Consulte la Fig. 6.) - Apriete firmemente el tornillo para fijar la guía de corte.

Utilización adecuada (detalles adicionales)

ADVERTENCIA

Para evitar el riesgo de heridas personales graves:

• Es importante usar un equipo adecuado para sujetar correctamente el material que se está cortando y sujete correctamente la sierra con ambas manos para evitar una pérdida de control que pudiera causar heridas personales. -La figura 7 muestra la posición de corte correcta.
• Mantenga las manos alejadas del área de corte. -Cerciórese de que las personas cercanas se alejen del ambiente de trabajo y de debajo de la pieza de trabajo.
• Cuando corte, no trate de sujetar el material con su mano.

Corte de hojas grandes;

Sujete las hojas grandes. Asegúrese de ajustar la profundidad del corte para que solo corte por la pieza de trabajo y no los soportes (Consulte la Fig. 8.)

Las hojas grandes se doblan o curvan si no tienen soporte correcto. Si trata de cortar sin nivelar y soportar correctamente la pieza de trabajo, la cuchilla tendrá tendencia a atascarse, provocando un retroceso (Consulte la Fig. 9.)

• No sujete el material lejos del corte.

Corte materiales finos o corrugados;

Corte materiales finos o corrugados a por lo menos 1 pulg. del borde de la pieza de trabajo para evitar heridas o daños a la herramienta debido a las tiras finas de metal que entran en el protector superior de la cuchilla.

• Utilice solamente cuchillas afiladas. Limpie y afile las cuchillas para evitar que se atasquen y el contragolpe.

ADVERTENCIA

Para evitar el riesgo de heridas personales graves:

• Cuando se haga un corte incompleto o se interrumpa el corte o la cuchilla esté atascada o la sierra se pare: suelte inmediatamente el interruptor de alimentación y mantenga la sierra sin mover en el material hasta que separe completamente la cuchilla.
• Para evitar el retroceso, no intente nunca separar la sierra de la pieza de trabajo ni de moverla hacia atrás cuando la cuchilla esté en funcionamiento. Cerciórese de que la cuchilla se haya parado completamente, y después quite la sierra de la pieza serrada.
• Para reanudar el corte, ponga en configuración la sierra, deje que la cuchilla alcance la velocidad plena, vuelva a introducir lentamente la sierra en la parte cortada, y reanude la operación de serrado.

1. Coloque la parte más ancha de la zapata en la parte de la pieza de trabajo que está soportada sólidamente (consulte la Fig. 10), nunca en la sección que caiga cuando se haga el corte (consulte la Fig. 11).

Sujete firmemente la sierra para evitar perder su control. El trabajo sin cuidado podría causar daños personales serios.

2. Cerciórese de que la cuchilla esté parada.

Incluso si la sierra para metales tenga un freno, antes de bajar la sierra para metales, cerciórese de que la cuchilla se ha parado completamente y que el protector inferior de la cuchilla está cerrado.

3. No utilice la sierra si encuentra algo anormal. Quite inmediatamente la batería.

Si el cuerpo de la sierra para metales se calienta mucho, o si la sierra no trabaja adecuadamente, quítale la batería y no la utilice. Haga que sea comprobada en un centro de reparaciones autorizado.

ADVERTENCIA

Para evitar el riesgo de heridas personales graves o fuego, no trate de reparar la sierra para metales por su cuenta. Nunca desarme o modifique el cuerpo de la sierra para metales. No hay piezas en el interior que el usuario pueda reparar por su cuenta.

4. NO DEJE NUNCA QUE LA SIERRA ENTRE EN CONTACTO CON SU CUERPO.

Después de haber finalizado el corte, no deje que la sierra toque su pierna ni su costado.

Como el protector inferior es retráctil, es posible que se enganche en su ropa y que deje la cuchilla al descubierto. Mantenga su ropa alejada de la sierra para metales. Tenga cuidado con las secciones al descubierto de la cuchilla,

que existen en las áreas del protector superior e inferior.

ADVERTENCIA

Como al serrar se producirán chispas:

• Utilice siempre gafas de seguridad.
• No utilice la sierra para metales cerca de substancias inflamables, ni de áreas en las que se utilicen tales substancias. Si lo hiciera, podría producirse un incendio o usted podría recibir quemaduras.

5. Nunca enganche el bloqueo del husillo cuando la cuchilla está funcionando o enganche para tratar de parar la herramienta. Nunca conecte el interruptor cuando el bloqueo del husillo está enganchado. Se producirá un serio daño a su sierra para metales.

V. MANTENIMIENTO

ADVERTENCIA

Para evitar daños personales severos, quite siempre la batería de la sierra para metales antes de realizar cualquier procedimiento de mantenimiento.

PRECAUCIÓN:

Para asegurar la SEGURIDAD y FIABILIDAD del producto, el mantenimiento debe realizarlo un centro de reparaciones autorizado. Insista siempre en recurrir a piezas de recambio genuinas de Panasonic.

Desmontaje de la cuchilla

PRECAUCIÓN:

La cuchilla está caliente inmediatamente después de haber serrado. Cerciórese de que se enfríe antes de quitarla.

Siga estos pasos:

1. Quite la batería de la sierra para metales. 2. Mantenga presionado el botón de bloqueo del husillo. Este evita la rotación de la cuchilla.
2. Utilice la llave hexagonal suministrada para aflojar el perno hexagonal.

NOTA:

Guarde la llave hexagonal en la ranura de almacenamiento del cuerpo de la sierra para metales cuando no vaya a utilizarla.

1. Quite el perno hexagonal y la arandela exterior.
2. Utilice la palanca de elevación del protector inferior para replegar (abrir) el protector.
3. Quite cuidadosamente la cuchilla.
4. Limpie la cortadora de metal si es necesario.

PRECAUCIÓN:

Tenga cuidado de no cortarse las manos con la cuchilla. Para tirar una cuchilla, envuélvala en papel fuer

te o en cartón ondulado. Esto evitará que nadie se corte con la cuchilla.

Instalación de la cuchilla

Siga estos pasos:

1. Quite la batería de la sierra para metales.
2. Quite los restos de material serrado del área de la cuchilla.
3. Utilice la palanca de elevación del protector inferior para replegar (abrir) el protector.
4. Instale la cuchilla como se indica. (Consulte la Fig. 12.)

Cerciórese de que la dirección de la flecha de la cuchilla y la de la flecha de la cubierta superior de la cuchilla sean iguales.

5. Coloque la arandela exterior en su lugar. 6. Inserte el perno hexagonal. 7. Mantenga presionado el botón de bloqueo del husillo. Esto evita la rotación de la cuchilla. 8. Apriete con seguridad el perno hexagonal con la llave hexagonal suministrada.

NOTA:

Guarde la llave hexagonal en la ranura de almacenamiento del cuerpo de la sierra para metales cuando no vaya a utilizarla.

ADVERTENCIA

Si no respeta estas instrucciones, puede traducirse en heridas personales graves.

Para un uso adecuado de la bata

Batería Ni-MH (EY9251)

• Cargue completamente la batería Ni-MH antes de almacenarla para asegurar una larga vida de servicio.
• La variación de temperatura ambiente es de entre 0°C (32°F) y 40°C (104°F) .

Si se utiliza la sierra cuando la temperatura de la batería es inferior a 0°C (32°F), la herramienta puede que no funcione debidamente. En tal caso, cargue la batería hasta que esté cargada completamente para su apropiado uso.

• Cuando no utilice la batería, manténgala alejada de otros objetos metálicos como ganchos de papel, monedas, llaves, clavos, tornillos y otros objetos de metal que puedan completar una conexión de un terminal a otro. Un cortocircuito entre los terminales de la batería puede producir chispas, quemaduras o incendio.
• Cuando utilice una batería Ni-MH, verifique que el lugar esté bien ventilado.

Vida útil de la batería

Las baterías recargables tienen una vida útil limitada. Si solo funciona durante un corto periodo de tiempo después de cargar la batería, deberá reemplazarla por una nueva.

NOTA:

• El uso en condiciones extremas de calor o frío hará que disminuya la capacidad de funcionamiento por cada energía.
• Aunque no utilice la sierra para metales, cargue la batería al menos una vez cada tres meses.

Reciclado de la batería

ATENCIÓN:

• Para la protección del medio ambiente y reciclación de materiales, asegúrese de desecharlo en un lugar especializado oficialmente, si hay uno en su país.

Limpieza de la sierra para metales

Mantenga limpia la sierra para metales a fin de lograr un buen rendimiento de serrado, y para que pueda utilizarla con seguridad.

Siga estos pasos:

1. Quite la batería de la sierra para metales. 2. Limpie la sierra para metales con un paño suave y seco. No utilice un paño húmedo ni líquidos de limpieza.

Estos líquidos podrían dañar el acabado de la sierra para metales.

3. Cerciórese de eliminar el aceite y la grasa porque podrían hacer que la sierra se deslizase o fuese difícil de manejar. 4. Quite la cuchilla y cepille el polvo.

PRECAUCIÓN:

Para evitar daños personales o de la unidad, no sumerja ninguna parte de la herramienta en ningún líquido.

Protector transparente

ADVERTENCIA

Si el protector está agrietado o roto, lleve la sierra para metales a un centro de servicios autorizado para su cambio. No trate de hacer funcionar la sierra. Puede traducirse en heridas personales graves. Nunca utilice su sierra para metales con un protector transparente dañado o sin el protector transparente instalado. Las virutas que salen volando pueden provocar heridas graves.

VI. ACCESORIOS

ADVERTENCIA

• El uso de cualquier otro accesorio no especificado en este manual puede causar incendios, golpes eléctricos o lesiones personales. Utilice solo los accesorios recomendados.
• Utilizar una cuchilla para cortar un material más grueso o más delgado de lo recomendado para la cuchilla causará un corte basto y podría incrementar el riesgo de una "reculada" u otro tipo de lesiones.

Cuchilla para material metálico

• EY9PM17A

Para cortar materiales ferrosos no templados

Grosor del material

0,3 mm - 6,0 mm (1/64" - 15/64")

Cuchilla para cortar material metálico delgado (Accesorio opcional)

-EY9PM17B

Para cortar materiales ferrosos no templados Grosor del material

0,3 mm - 2,0 mm (1/64" - 5/64")

Guía de corte (Accesorio opcional)

·EY3500B7727

Para conveniencia de cortes al hilo y corte repetido de ancho uniforme

Batería

·EY9251

Cargador de batería

• EY0110

VII. ESPECIFICACIONES

Sierra para metales (EY3552)

Tensión del motor 18 voltios CC
Velocidad de la cucilla 2900 /m	n (RPM)
Tamaño de la cucilla
Diámetro exterior	165 mm (6-1/2")
Tamaño del mandril	20 mm (25/32")
Profundidad máximo de serrado	3 - 56 mm (1/8" - 2-13/64") (hoja de φ 165 mm)
Dimensiones (L x An. x Al.)	345 × 198 × 264 mm (13-37/64" × 7-51/64" × 10-25/64")
Peso (con batería) 4 kg (8,82 lbs)

Batería (EY9251)

Bateriaía incluida Bateriaía de Ni-MH

Tensión de la batería 18 V CC (1,2 V × 15 elementos)

Cargador de baterías (EY0110)

Modelo EY0110
Capacidad electrica nominal	Vea la placá de especificaciones en la parte inferior del cargador.
Peso 0,78 kg (1,72 lbs)
Tiempo dearga 65 min. (EY9251)

NOTA:

• No cargue los bloques de pilas de Ni-Cd de tipo "Y".
• Para los bloques de pilas que pueda utilizar en este cargador, vea la etiqueta en el cargador o catálogo general vigente.

I. INTRODUCCIÓN
