Marke	Panasonic
Modell	EY3552
Produkttyp	Akkubetriebene Metallkreissäge
Hauptverwendung	Schneiden von ungehärteten Eisenmetallen und Nichteisenmetallen
Stromversorgung	Ni-MH-Akku 18 V (Modell EY9251)
Ladegerät	Modell EY0110, Ladezeit 65 Min. für EY9251
Leerlaufdrehzahl	2900 U/min
Sägeblattdurchmesser	165 mm (6-1/2")
Maximale Schnitttiefe	3 bis 56 mm (je nach Sägeblatt 165 mm)
Abmessungen (L × B × H)	345 × 198 × 264 mm
Gewicht (mit Akku)	4 kg
Sägeblattbremse	Ja
Unterer Schutzblech	Beweglich, über Hebel einziehbar
Führungsschiene	Optional erhältlich (EY3500B7727)
Empfohlenes Sägeblatt für Rohstahl	EY9PM17A (Stärke 0,3-6,0 mm)
Empfohlenes Sägeblatt für Feinstahl	EY9PM17B (Stärke 0,3-2,0 mm)
Reinigung	Trockenes Tuch, nicht eintauchen
Wartung	Sägeblatt prüfen und bei Beschädigung ersetzen, Reparaturen autorisiertem Kundendienst überlassen
Wichtige Sicherheitshinweise	Schutzbrille, Staubmaske, Gehörschutz tragen; Strickhandschuhe vermeiden; nicht in der Nähe von brennbaren Materialien verwenden
Im Lieferumfang enthalten	Inbusschlüssel, Akku (je nach Version), Ladegerät

Häufig gestellte Fragen - EY3552 PANASONIC

Welche Materialien kann diese Säge schneiden?

Diese Säge ist zum Schneiden von ungehärteten Eisenmetallen und Nichteisenmetallen ausgelegt. Verwenden Sie sie nicht zum Schneiden von gehärtetem Stahl, Holz oder anderen nichtmetallischen Materialien.

Wie wechsle ich das Sägeblatt?

Entfernen Sie zuerst den Akku. Halten Sie die Spindelarretierung gedrückt. Lösen Sie mit dem mitgelieferten Inbusschlüssel die Sechskantschraube. Entfernen Sie Schraube und Außenscheibe, öffnen Sie die untere Schutzhaube mit dem Hebel und nehmen Sie das Blatt heraus. Zum Zusammenbau in umgekehrter Reihenfolge vorgehen, dabei die Drehrichtung (Pfeile) beachten. Ziehen Sie die Schraube fest an.

Wie lange dauert das Laden des Akkus?

Die Standardladezeit beträgt ca. 65 Minuten für den Akku EY9251 mit dem Ladegerät EY0110. Ein neuer oder länger nicht benutzter Akku benötigt möglicherweise 24 Stunden Ladezeit, um seine volle Kapazität zu erreichen.

Welche Sicherheitsvorkehrungen sind wichtig?

Tragen Sie stets Schutzbrille, Staubmaske und Gehörschutz. Tragen Sie keine Strickhandschuhe. Halten Sie die Säge mit beiden Händen und halten Sie Ihre Finger von der Schnittzone fern. Stellen Sie sicher, dass die untere Schutzhaube einwandfrei funktioniert. Schneiden Sie niemals brennbare Materialien.

Wie stelle ich die Schnitttiefe ein?

Entfernen Sie den Akku. Lösen Sie den Tiefeneinstellhebel durch Drücken, stellen Sie die gewünschte Tiefe ein (zwischen 3 und 56 mm je nach Blatt), und ziehen Sie den Hebel wieder an, indem Sie ihn zum Motorgehäuse hin hochklappen.

Was tun bei Blockieren des Sägeblatts?

Lassen Sie sofort den Ein-/Ausschalter los und halten Sie die Säge still im Werkstück, bis das Blatt vollständig zum Stillstand kommt. Versuchen Sie nicht, das Blatt mit Gewalt zu entfernen. Nach Stillstand Akku entfernen und die Blockadeursache untersuchen, bevor Sie neu starten.

Welches Zubehör ist für diese Säge erhältlich?

Zubehör umfasst zusätzliche Sägeblätter: EY9PM17A für Rohstahl (Stärke 0,3-6 mm) und EY9PM17B für Feinstahl (0,3-2 mm). Eine Führungsschiene (EY3500B7727) ist optional erhältlich für wiederholte Schnitte gleicher Breite.

Wie pflege ich die Säge?

Reinigen Sie das Äußere mit einem trockenen, weichen Tuch. Tauchen Sie die Säge niemals in Flüssigkeit. Entfernen Sie regelmäßig das Blatt und reinigen Sie Metallpartikel mit einer Bürste. Überprüfen Sie den Zustand der transparenten Schutzhaube und der unteren Schutzhaube. Reparaturen dürfen nur von autorisiertem Kundendienst durchgeführt werden.

Kann der Akku recycelt werden?

Ja, zum Umweltschutz entsorgen Sie den verbrauchten Akku an einer offiziellen Sammelstelle. Werfen Sie den Akku nicht in den Hausmüll.

Wo finde ich die vollständige Bedienungsanleitung?

Die vollständige Bedienungsanleitung (124 Seiten) steht auf der Website notice-facile.com als kostenloser PDF-Download für das Modell Panasonic EY3552 zur Verfügung. Sie ist auch online in mehreren Sprachen abrufbar.

BEDIENUNGSANLEITUNG EY3552 PANASONIC

Vor Inbetriebnahme des Gerätes die Betriebsanleitung gründlich durchlesen und diese Broschüre zum späteren Nachschlagen sorgfältig aufbewahren.

Führungslinie der Sägeblatt-Vorderkante

Innensechskantschraube

Lösen

Festziehen

Sechskantschraube

Lösen

Festziehen

Sechskantschraube

Lösen

Festziehen

Sechskantschraube

Lösen

Festziehen

Sechskantschraube

H Anziehen

F Sechskantschraube

G Lösen

H Anziehen

F Innensechskantschraube

G Lösen

H Festschrauben

F Sechskantschraube

G Lösen

H Festziehen

F Sechskantschraube

G Lösen

H Anziehen

F Sechskantschraube

A	Battery pack (EY9251) Akkupack (EY9251) Batterie autonome (EY9251) Pacco battery (EY9251) Accu (EY9251) Bateria (EY9251) Batteripakning (EY9251) Batteri (EY9251) Batteripakke (EY9251) Akku (EY9251) Batapehnyb6k0k (EY9251) Batapehnyb6k0k (EY9251)	B	Shoe Gleitschuh Sabot Pattino Schoen Zapata Skareplade Sko Fot Kenka Ochnobanie Ochnoba	C	Lower guard lift lever Öffnungshelbeil Levier de releverage de protège-lame inférieur Levetta di sollevamento della protezione inferiore Hefhendel onderste beschemkmap Palanca de elevación del protector inferior Løftfearn til nederste skærm Lyftarm für undone skydd Løftspause for nedre bladskjerm Alemman suojan sostovipu Pbuchar podnátrný hinxhneo πρeðxρahtiŋte lyhoro πρiεncóoblenhya Baxkijl piñnáttTyr Hinxhbooro 3axnchoro πρiεctpoo
D	Blade (EY9PM17A) Blatt (EY9PM17A) Lame de scie (EY9PM17A) Lama (EY9PM17A) Mes (EY9PM17A) Cuchilla (EY9PM17A) Blad (EY9PM17A) Blad (EY9PM17A) Blad (EY9PM17A) Tera (EY9PM17A) Полотно пьлы (EY9PM17A) Полотно пьлы (EY9PM17A)	E	Storage slot for hex wrench Schlüsseldepot Fente de rangement de clé hexagonale Fessura di custodia della chiave esagonale Opberggleuf voor zeskantsleutel Ranura para guardar la llave hexagonal Holder til fastnøgle Forvaringsurtag für insexnyckel Lagringslisse für sekskantnøkkek Kuusioavaimen sälytyslokero Ötcek für xpanenhemø职责ɪngpaaHBOK KLIKHA Bidcik für 36bɪrɪaHryø职责ɪngpaaHBOK KLIKHA	F	Depth adjustment lever Tiefeneinstellhebel Levier d'ajustement de la profonde Levetta di regolazione della profonde Diepte-aftstehendel Palanca de ajuste de profundidad Dybdjeusteringsarm Djupinstallningsspak Dybdjeusteringsspake Syvyyden säätövipu Pbuchar perулировкı rIybuHb Baxkijl perуliuobannya rIybuHb
G	Lower guard Untere Schutzvorrichtung Protecteur mobile inférieur de lame Protezione inferiore Onderste mesbeschemkmap Protector inferior de la cucilla Nederste skærm Undre bladskydd Nedre bladskjerm Alempi suoja Hinxhnee πρeðxρahtiŋteNbHoe πρiscnoccoblenne Hinxhni 3axncnhpiucsti py	H	Transparent guard Klarsichthaube Protège-lame transparent Protezione trasparente Doorzichtigige beschemkmap Protector transparente Genemnsigtig skærm Genomskinligt skydd Gjennomsiktig bladskjerm Läpinäkyvä suojus Προσταυhoe πρeðxρahtiŋteNbHoe πρiscnoccoblenne Πρozeropri 3axncnhpiucsti py	I	Spindle lock button Spindelaretierknopf Bouton de verrouillage de broche Tasto di blocco albero Asblokkeerknop Botón de bloqueo del husillo Aksellaseknap Spindelsparrknap Knapp for aksellas Karan lukkopainike Khojna 3amka shinnidena Khojna 3amka shinnidena
J	Front grip Vorderer Griff Poignée avant Impugnatura anterione Voorste greep Empuñadura frontal Forreste händtag Framre handgrepp Fronthändtak Etukahva Пеледné 3axim Пеледné 3atnckuyau	K	Switch lock lever Schalter-Verriegungshebel Levier de verrouillage d'interruuteur Levetta di blocco interruptore Schakelaarblokkeerhendel Palanca de bloqueo del interruptor Afbyderlås Strömbrytarspär Läsespake for bryteren Virtakytkimen lukitusvipu Рьmar δblɔkpovbvi πρeκlánquatelem Baxkijl δblɔkubaHryø πρeEMNKaça	L	Power switch Betriebschalter Interrupteur d'alimentation Interruptatore di accensione Hoofdschakelaar Interruptor de alimentación Afbryder Strömbrytable Strømbryter Virtakytkin Пелеклкуател рИтаня Пелемпak ужвменя
M	Upper blade cover Obere Sägeblattabdeckung Couvercle de lame supérieur Coperchio della lama superiore Bovenste mesafdeking Cubierta superior de la cucilla Øverste savbladsdæksel Övre bladskydd Øvre bladdeksel Ylāterän kansi Béxpня крьшka палOTHa Béxpня крьшka палOTHa	N	Battery charger (EY0110) Ladegerät (EY0110) Chargeur de batterie (EY0110) Caricabattery (EY0110) Acculader (EY0110) Cargador de baterias (EY0110) Batterioplader (EY0110) Batteriaddare (EY0110) Batterilader (EY0110) Akkulatur (EY0110) 3aparynôe yctroîctbro (EY0110) 3aparynôin piçntri (EY0110)	O	Hex wrench Inbusschlüssel Clé hexagonale Chiave esagonale Zeskantsleutel Llave hexagonal Fastnøgle Insexnyckel Sekskantnøkkek Kuusioavain Шelectrupпнький Клоч Шelectrupпнький Шelectrupпнький

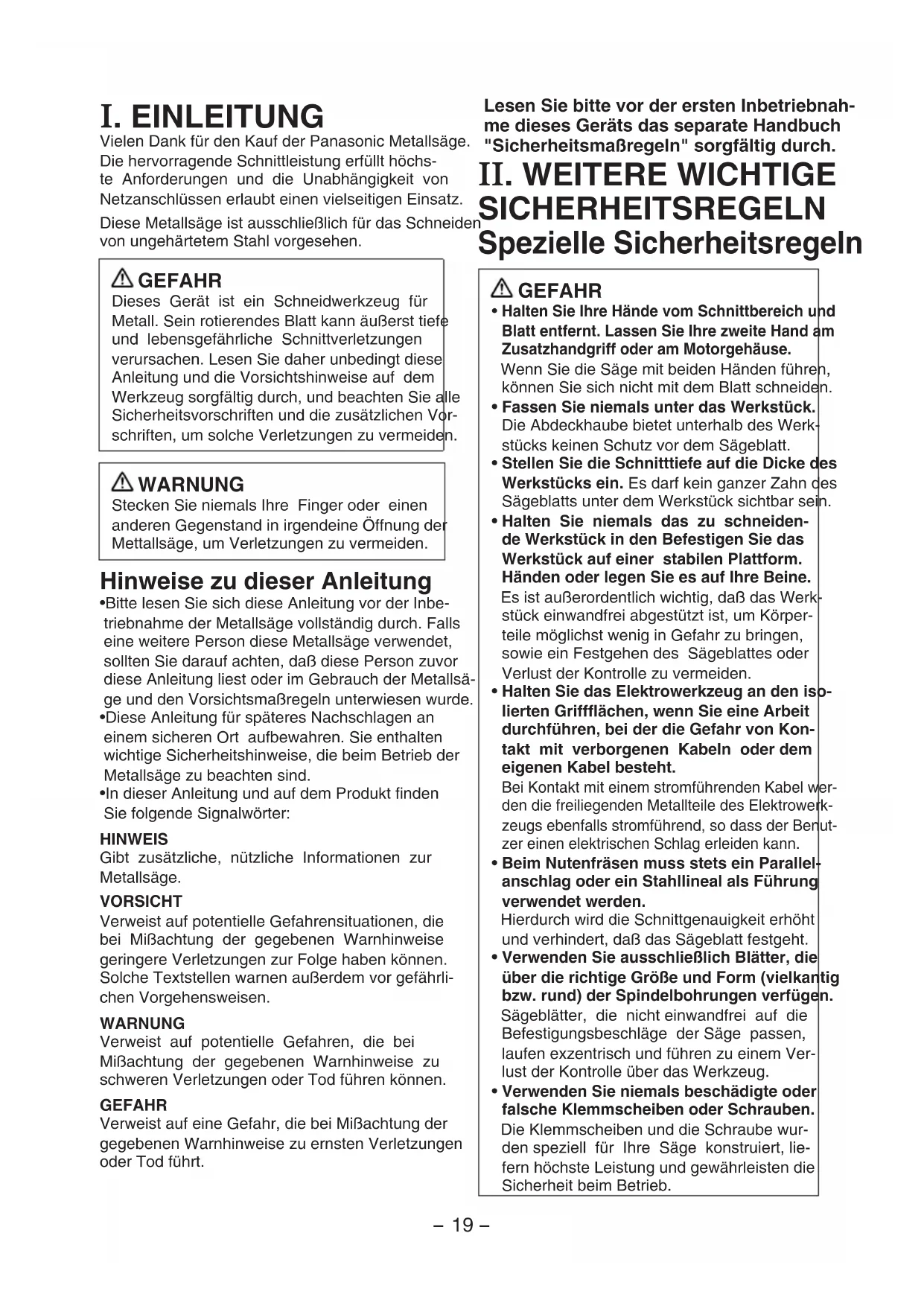

I. EINLEITUNG

Vielen Dank für den Kauf der Panasonic Metallsäge. Die hervorragende Schnittleistung erfüllt höchste Anforderungen und die Unabhängigkeit von Netzanschlüssen erlaubt einen vielseitigen Einsatz. Diese Metallsäge ist ausschließlich für das Schneiden von ungehärtetem Stahl vorgesehen.

△GEFAHR

Dieses Gerät ist ein Schneidwerkzeug für Metall. Sein rotierendes Blatt kann äußerst tiefe und lebensgefährliche Schnittverletzungen verursachen. Lesen Sie daher unbedingt diese Anleitung und die Vorsichtshinweise auf dem Werkzeug sorgfältig durch, und beachten Sie alle Sicherheitsvorschriften und die zusätzlichen Vorschriften, um solche Verletzungen zu vermeiden.

△ WARNUNG

Stecken Sie niemals Ihre Finger oder einen anderen Gegenstand in irgendeine Öffnung der Metallsäge, um Verletzungen zu vermeiden.

Hinweise zu dieser Anleitung

Bitte lesen Sie sich diese Anleitung vor der Inbetriebnahme der Metallsäge vollständig durch. Falls eine weitere Person diese Metallsäge verwendet, sollen Sie darauf achten, dass diese Person zuvor diese Anleitung liest oder im Gebrauch der Metallsäge und den Vorsichtsmaßregeln unterwiesen wurde. Diese Anleitung für späteres Nachschlagen an einem sicheren Ort aufbewahren. Sie enthält wichtige Sicherheitshinweise, die beim Betrieb der Metallsäge zu beachten sind. In dieser Anleitung und auf dem Produkt finden Sie folgende Signalwörter:

HINWEIS

Gibt zusätzliche, nützliche Informationen zur Metallsäge.

VORSICHT

Verweist auf potenzielle Gefahrensituationen, die bei Missachtung der gegebenen Warnhinweise geringere Verletzungen zur Folge haben können. Solche Textstellen warnen außerdem vor gefährlichen Vorgehensweisen.

WARNUNG

Verweist auf potenzielle Gefahren, die bei Missachtung der gegebenen Warnhinweise zu schweren Verletzungen oder Tod führen können.

GEFAHR

Verweist auf eine Gefahr, die bei Missachtung der gegebenen Warnhinweise zu ernsten Verletzungen oder Tod führt.

Lesen Sie vor der ersten Inbetriebnahme dieses Geräts das separate Handbuch "Sicherheitsmaßregeln" sorgfältig durch.

II. WEITERE WICHTIGE SICHERHEITSREGELN Spezielle Sicherheitsregeln

GEFAHR

• Halten Sie Ihre Hände vom Schnittbereich und Blatt entfernt. Lassen Sie Ihre zweite Hand am Zusatzgriff oder am Motorgehäuse. Wenn Sie die Säge mit beiden Händen führen, können Sie sich nicht mit dem Blatt verletzen.
• Fassen Sie niemals unter das Werkstück. Die Schutzhaube bietet unterhalb des Werkstücks keinen Schutz vor dem Sägeblatt.
• Stellen Sie die Schnitttiefe auf die Dicke des Werkstücks ein. Es darf kein ganzer Zahn des Sägeblatts unter dem Werkstück sichtbar sein.
• Halten Sie niemals das zu schneidende Werkstück in den Händen oder legen Sie es auf Ihre Beine. Befestigen Sie das Werkstück auf einer stabilen Plattform. Es ist außerordentlich wichtig, dass das Werkstück einwandfrei abgestützt ist, um Körperkontakt möglichst wenig in Gefahr zu bringen sowie ein Festklemmen des Sägeblattes oder Verlust der Kontrolle zu vermeiden.
• Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie eine Arbeit durchführen, bei der die Gefahr von Kontakt mit verborgenen Kabeln oder dem eigenen Kabel besteht.

Bei Kontakt mit einem stromführenden Kabel werden die freiliegenden Metallteile des Elektrowerkzeugs ebenfalls stromführend, so dass der Benutzer einen elektrischen Schlag erleiden kann.

• Beim Nutenfräsen muss stets ein Parallelanschlag oder ein Stahllineal als Führung verwendet werden. Hierdurch wird die Schnittgenauigkeit erhöht und verhindert, dass das Sägeblatt festgeht.
• Verwenden Sie ausschließlich Blätter, die über die richtige Höhe und Form (vielkantig bzw. rund) der Spindelbohrungen verfügen. Sägeblätter, die nicht einwandfrei auf die Befestigungsbeschläge der Säge passen, laufen exzentrisch und führen zu einem Verlust der Kontrolle über das Werkzeug.
• Verwenden Sie niemals beschädigte oder falsche Klemmscheiben oder Schrauben. Die Klemmscheiben und die Schraube wurden speziell für Ihre Säge konstruiert, liefern höchste Leistung und gewährleisten die Sicherheit beim Betrieb.

Weitere Sicherheitsvorschriften für alle Sägen

Ursachen für einen Rückprall und Maßnahmen des Bedienungspersonals zu seiner Verhinderung:

• Ein Rückprall erfolgt, wenn das Sägeblatt plötzlich blockiert wird, festgeht oder nicht einwandfrei geradlinig ausgerichtet ist, wodurch die Säge außer Kontrolle gerät, nach oben aus dem Werkstück herausspringt und dadurch die Säge zum Benutzer zurückdrückt;
• Wenn das Sägeblatt eingeklemmt wird oder von einem sich schließenden Sägespalt festgehalten wird, bleibt das Sägeblatt stehen und die Motoreaktion treibt das Werkzeug in rascher Bewegung auf den Benutzer zu;
• Wenn das Sägeblatt im Schnitt verkantet oder falsch ausgerichtet ist, kann sich ein Sägezahn an der Hinterkante des Blattes in die Oberfläche des Holzes eingraben, was wiederum dazu führt, dass das Sägeblatt aus dem Sägespalt aufsteigt und zum Benutzer zurückspringt.

Ein Rückprall ist das Ergebnis einer falschen Verwendung des Werkzeuges und/oder falscher Arbeitsverfahren und Bedingungen und kann durch die richtigen Vorsichtsmaßnahmen vermieden werden, die nachfolgend erläutert sind.

1) Halten Sie die Säge mit beiden Händen fest, und positionieren Sie Ihre Arme so, dass Sie Rückprall-Kräfte auffangen können. Stehen Sie entweder links oder rechts vom Sägeblatt, aber nicht in einer Linie mit dem Sägeblatt. Rückprall kann ein Zurückspringen der Säge verursachen, aber die Rückprall-Kräfte können vom Benutzer kontrolliert werden, wenn vorher hinreichende Sicherheitsvorkehrungen getroffen werden. 2) Wenn das Sägeblatt festgehen sollte oder wenn Sie einen Schnitt aus irgendeinem Grunde unterbrechen, lassen Sie den Einschalter los und halten Sie die Säge solange bewegungslos im Material, bis das Sägeblatt vollständig zum Stillstand gekommen ist. Versuchen Sie niemals, die Säge aus dem Werkstück zu entfernen oder die Säge nach hinten zu ziehen, während sich das Sägeblatt noch dreht, da andernfalls Rückprall auftreten kann.

Prüfen Sie die Ursache für das Festgehen des Sägeblattes und treffen Sie entsprechende Maßnahmen, um diese zu beseitigen.

3) Wenn Sie die Säge in einem Werkstück erneut starten, zentrieren Sie das Sägeblatt sorgfältig im Sägespalt und prüfen Sie, dass die Sägezähne sich nicht in das Material eingegraben haben.

Ein festgegangenes Sägeblatt führt dazu, dass

das Sägeblatt nach oben aus dem Material heraustritt bzw. Rückprall auftritt, wenn die Säge gestartet wird.

4) Unterstützen Sie große Bretter sorgfältig, um die Gefahr des Einklemmens des Sägeblatts und eines Rückpralls so gering wie möglich zu halten.

Große Bretter haben die Eigenschaft, dass sie sich unter ihrem eigenen Gewicht durchbiegen. Daher muss ein solches Werkstück auf beiden Seiten in der Höhe der Schnittlinie und in der Höhe der Kanten des Bretts sorgfältig unterstützt werden.

5) Verwenden Sie kein stumpfes oder beschädigtes Sägeblatt. Nicht hinreichend geschärfte oder falsch befestigte Sägeblätter erzeugen einen sehr engen Schnittspalt, was wiederum zu übermäßiger Reibung, zum Festgehen des Sägeblattes und zum Rückprall führt. 6) Die Arretierhebel für die Blattiefe und Winkeleinstellung müssen vor Durchführung eines Schnitts sorgfältig festgezogen sein.

Falls sich die Blatteinstellung während des Schnitts verändert, kann dies zum Festgehen und zum Rückprall führen.

7) Lassen Sie besondere Vorsicht walten, wenn Sie einen "Tauchschnitt" in vorhandene Wände oder andere Blindflächen durchführen. Das herausragende Sägeblatt kann in Gegenstände schneiden, die zu einem RÜCKPRALL führen.

Sicherheitsvorschriften für diese Metallsäge

1) Prüfen Sie vor jedem Gebrauch, ob die untere Schutzvorrichtung einwandfrei geschlossen ist. Setzen Sie die Säge nicht in Betrieb, wenn sich die untere Schutzvorrichtung nicht störungsfrei bewegen lässt und sich sofort schließt.

Klemmen oder binden Sie die untere Schutzvorrichtung niemals in der geöffneten Position fest.

Wenn die Säge einmal versehentlich herunterfällt, kann sich die untere Schutzvorrichtung verbiegen. Heben Sie die untere Schutzvorrichtung mit dem Öffnungshebel für die untere Schutzvorrichtung an und stellen Sie sicher, dass sich die Vorrichtung frei bewegen lässt und weder das Sägeblatt noch andere Teile bei allen Schnittwinkeln und Schnitttiefen berührt.

2) Prüfen Sie die Funktion der Feder für die untere Schutzvorrichtung.

Falls Schutzvorrichtung und Feder nicht einwandfrei arbeiten, müssen sie vor Betrieb des Gerätes gewartet werden.

Aufgrund von beschädigten Teilen, verklebten Ablagerungen oder Ansammlung von Rückständen kann die untere Schutzvorrichtung möglicherweise nicht einwandfrei arbeiten.

3) Die untere Schutzvorrichtung darf ausschließlich für spezielle Schnitte, etwa "Tauchschnitt" und "Verbundschnitte", manuell zurückgeklappt werden. Heben Sie die untere Schutzvorrichtung mit dem Öffnungshebel der unteren Schutzvorrichtung an. Sobald das Sägeblatt in das Material eindringt, muss die untere Schutzvorrichtung losgelassen werden. Für alle anderen Sägearbeiten muss die untere Schutzvorrichtung automatisch betätigt werden. Bei allen anderen Sägearbeiten soll sich die untere Abdeckhaube automatisch bewegen. 4) Prüfen Sie stets nach, ob die untere Schutzvorrichtung das Sägeblatt vollständig abdeckt, ehe Sie die Säge auf eine Werkbank oder auf den Boden ablegen. Ein ungeschütztes, sich im Leerlauf drehendes Sägeblatt kann dazu führen, dass sich die Säge selbsttätig rückwärts bewegt und alles zerschneidet, was ihr in den Weg kommt. Machen Sie sich mit dem Zeitraum vertraut, der erforderlich ist, ehe das Sägeblatt nach Loslassen des Schalters zum vollständigen Stillstand kommt. 5) Verwenden Sie keine Trennscheiben. 6) Tragen Sie eine Staubmaske, falls bei der Arbeit Staub anfällt. 7) Verwenden Sie vom Hersteller empfohlene Sägeblätter. 8) Tragen Sie Gehörschützer bei längerer Benutzung des Werkzeugs. 9) Die Gefahr eines Rückpralls erhöht sich, je weiter sich der Akkupack entlädt. 10) Überprüfen Sie das Material. Vermeiden Sie ein anderes Material zu zersägen. 11) Lassen Sie die Metallsäge nicht fallen. 12) Schwenken Sie niemals die Metallsäge. 13) Bedecken Sie niemals die Ventilationsschlitze, und halten Sie sie frei von Staub oder einem anderen Material. 14) Spannen Sie die Metallsäge niemals in einen Schraubstock. Sägen Sie niemals mit der Metallsäge, wenn sie umgekehrt in einem Schraubstock gespannt ist. Dies ist extrem gefährlich und kann zu schwerwiegenden Verletzungen führen. 15) Tragen Sie niemals Strickhandschuhe. 16) Vergewissern Sie sich, dass niemand unter Ihnen steht, wenn Sie die Metallsäge in hohen Arbeitsbereichen verwenden. 17) Fassen Sie das Blatt nicht sofort nach dem

Betrieb an. Es könnte sehr heiß sein und Ihre Haut verbrennen.

18) Berühren Sie das Material nicht nach dem Schneiden, da es noch sehr heiß sein kann. 19) Verwenden Sie kein Schneidöl. Der Gebrauch von Schneidöl kann einen Brand verursachen. 20) Schneiden Sie keine Werkstücke, die mit Gas, Öl, Lösungsmittel, Verdünner usw. bedeckt oder behaftet sind. Die Einwirkung solcher Substanzen kann zu einer Beschädigung der Klarsichthaube führen. 21) Die Klarsichthaube darf nicht entfernt werden. Sollte die Klarsichthaube beschädigt werden oder verloren gehen, lassen Sie sie von einer autorisierten Kundendienststelle ersetzen. 22) Schalten Sie das Werkzeug nicht ein, wenn das Sägeblatt mit dem Werkstück in Kontakt ist. Warten Sie, bis das Sägeblatt die volle Drehzahl erreicht, bevor Sie mit dem Schnitt beginnen.

Symbol

Symbol Bedeutung
V Spannung (in Volt)
——	Gleichstrom
n0	Drehzahl ohne Last
... / min	Drehzahlen oder Hin- und Herbewegungen pro Minute
A Ampere

III. VORBEREITUNG

Laden des Akkupacks EY9251

Den Akkupack laden, wenn die Schnittleistung merklich abnimmt.

Wenn Sie zwei Batterie-Sätze haben, können Sie einen verwenden, um den Betrieb fortzusetzen, während der andere aufgeladen wird.

HINWEIS:

Beim ersten Aufladen der Akkus oder beim Aufladen nach längerer Ruhezeit die Akkus etwa 24 Stunden lang aufladen, um die volle Kapazität zu erreichen.

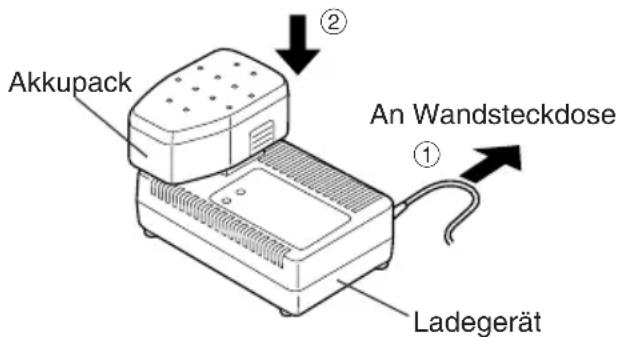

Akkuladegerät (FY0110)

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführen des Steckers in eine Netzsteckdose können Funken erzeugt werden, was jedoch in Bezug auf die Sicherheit kein Problem darstellt.

1. Akkupack fest in das Ladegerät schieben.

1. Während des Ladens leuchtet die Ladekontrolllampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

• Das Laden beginnt nicht, solange das Akkupack noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch). In einem solchen Fall leuchtet die orangefarbene Bereitschaftslampe bis der Akku ausreichend abgekühlt ist. Das

Laden beginnt dann automatisch.

1. Wenn der Ladevorgang beendet ist, beginnt die Ladekontrolllampe schnell in Grün zu blinken.
2. Wenn der Akku zu kalt ist oder längere Zeit nicht benutzt wurde, leuchtet die Ladekontrollampe. In diesem Fall dauert der Ladevorgang länger als die normale Ladezeit, bis der Akku voll aufgeladen ist.
3. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrollampe auf. Nach einigen Minuten beginnt die Ladekontrollampe rascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.
4. Wenn die Ladekontrollampe nicht unmittelbar nach dem Anschließen des Netzkabels aufleuchtet oder nach Ablauf der normalen Ladezeit nicht erlischt, wenden Sie sich bitte an einen autorisierten Fachhändler.

HINWEIS:

• Wenn eine kalte Batterie (von etwa 5°C (41°F) oder weniger) in einem warmen Raum aufgeladen werden soll, halten Sie die Batterie für mindestens eine Stunde in dem Raum und laden Sie sie auf, wenn sie sich auf Raumtemperatur erwärmt hat. Anderenfalls wird der Akku möglicherweise nicht voll aufgeladen.
• Den Akku abkühlen lassen, wenn mehr als zwei Batterie-Sätze hintereinander aufgeladen werden.
• Stecken Sie Ihre Finger nicht in Kontaktöffnungen, wenn das Ladegerät festgehalten wird oder bei anderen Gelegenheiten.

Achtung:

Zur Verhütung von Beschädigung oder Brandgefahr:

• Keinen Motorgenerator als Spannungsquelle benutzen.
• Decken Sie die Entlüftungsöffnungen des Ladegeräts und den Akkupack nicht ab.
• Das Ladegerät nach dem Gebrauch von der Netzsteckdose trennen.

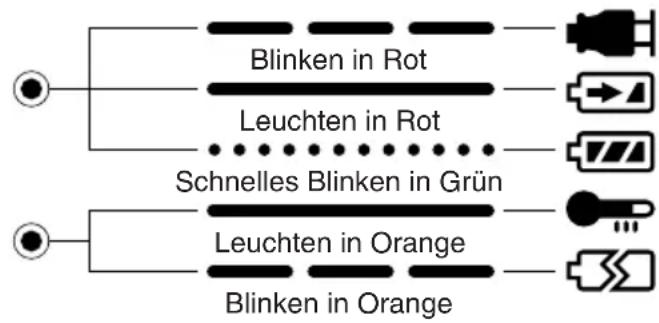

ANZEIGELAMPEN

Das Ladegerät ist an eine Netzsteckdose angeschlossen.

Ladebereitschaft hergestellt. Ladevorgang läuft.

Ladevorgang ist abgeschlossen.

Das Akkupack ist warm geworden. Der Ladevorgang beginnt wieder, wenn die Temperatur des Akkupacks gefallen ist. Keine Ladung möglich. Verstaubt oder Defekt des Akkupacks.

Anschluss des Akkupacks

VORSICHT:

Vor dem Anschluss des Akkupacks sicherstellen, dass der Betriebsschalter der Metallsäge einwandfrei funktioniert und beim Loslassen leichtgängig in die "OFF"-Position zurückkehrt.

1. Anschluss des Akkupacks: (Siehe Abb. 2.)

Schieben Sie den Akkupack in die Fassung in der Metallsäge. Achten Sie darauf, dass er ordnungsgemäß einrastet. Falls er locker ist, ist er nicht richtig angeschlossen.

2. Abnehmen des Akkupacks:

Drücken Sie auf die beiden Laschen an den Seiten des Akkupacks und ziehen Sie den Akkupack aus der Fassung heraus.

IV. BETRIEB

Vor Inbetriebnahme der Metallsäge

Dieses Werkzeug ist für das Schneiden von ungehärteten Eisen- und Nichteisenmetallen vorgesehen. Im Abschnitt "Zubehör" finden Sie eine Liste von Sägeblättern, die für die jeweiligen Anwendungen dieses Werkzeugs zu benutzen sind. Um die Verletzungsgefahr zu verringern, müssen die folgenden Vorsichtsmaßnahmen befolgt werden.

• Schneiden Sie keine gestapelten Materialien. Schneiden Sie nur jeweils ein Werkstück. Schneiden Sie keinen gehärteten Stahl.
• Setzen Sie beim Schneiden die breitere Fläche des Gleitschuhs auf die eingespannte Seite des Materials.
• Berühren Sie Sägeblatt, Werkstück oder Späne unmittelbar nach dem Schneiden nicht mit bloßen Händen, weil diese Teile dann noch heiß sind und Hautverbrennungen verursachen können.

Vergewissern Sie sich vor jeder Benutzung der Metallsäge, dass sie in gutem Betriebszustand ist. Verwenden Sie die folgende Checkliste:

1. Ist das Sägeblatt korrekt ausgerichtet? Der Pfeil des Sägeblatts muss in die gleiche Richtung wie der Pfeil auf der oberen Sägeblattabdeckung zeigen.
2. Ist das Blatt richtig aufgespannt? Darauf achten, dass die Innbusschraube korrekt festgezogen ist. (Siehe Abb. 12)
3. Ist das Blatt in gutem Zustand? Bei Mängeln wie Rissen oder fehlenden Zähnen das Blatt umgehend auswechseln. 4. Schließt sich die untere Schutzvorrichtung einwandfrei?

WARNUNG

Zur Vermeidung von Verletzungsgefahr die Metallsäge keinesfalls verwenden, falls sich die untere Schutzvorrichtung nicht leichtgängig schließt.

5. Ist die Klarsichthaube sicher installiert? 6. Ist der Akkupack geladen und korrekt in die Metallsäge eingesetzt? 7. Ist der Tiefeneinstellhebel zum Schneiden fest angezogen? 8. Ist das Werkstück auf einem Sägebock oder einer Werkbank sicher eingespannt?

Betrieb der Metallsäge VORSICHT:

Um die Verletzungsgefahr zu verringern, lesen Sie die Sicherheitsvorschriften am Anfang dieser Anleitung durch, bevor Sie die Metallsäge benutzen.

WARNUNG

Tragen Sie zur Verringerung der Verletzungsgefahr eine Schutzbrille oder eine Brille mit Seitenklappen.

Folgende Schritte ausführen:

Die Metallsäge mit beiden Händen fassen. (Siehe Abb. 4.) Keinesfalls versuchen, Sägespäne während des Schneidens zu entfernen.

1. Richten Sie die Visierlinie am Gleitschuh auf ihre Schnittlinie aus. (Siehe Abb. 3.)

Ausrichtung auf die Schnittlinie

• Verwenden Sie die Kerbe als Führung zur Festlegung der Schnittposition. Richten Sie die Kerbe auf die Schnittlinie aus. Da die Schnittposition je nach Sägeblatt unterschiedlich sein kann, führen Sie vorher einen Probeschnitt durch. 2. Drücken Sie den Schalterverriegelungshebel nach unten, betätigen Sie dann den Druckschalter, um den Motor zu starten, und halten Sie dann den Schalterverriegelungshebel los.

VORSICHT:

• Prüfen Sie die Funktion des Schalter-Verriegelungshebels. Sollte sich der Betriebsschalter ohne Drücken des Schalter-Verriegelungshebels betätigen lassen, das Gerät keinesfalls benutzen. Lassen Sie das Werkzeug vom Vertragskundendienst reparieren. Fassen Sie die Säge stets am vorderen und hinteren Griff gleichzeitig. (Siehe Abb. 4) Halten Sie die Säge gut fest und drücken Sie den Schalter.
• Das Blatt sollte nicht vor Einschalten des Motors am Werkstück angesetzt werden. Warten Sie mit dem Schneiden, bis das Blatt die volle Drehzahl erreicht hat.
• Dieses Werkzeug besitzt aus Sicherheitsgründen keine Vorrichtung, um den Netzschalter in der "ON" Position zu arretieren. Versuchen Sie nicht, den Schalter in gedrückter Stellung

festzuklemmen.

3. Beginnen Sie den Schnitt, nachdem das Blatt die volle Drehzahl erreicht hat. 4. Halten Sie die Säge während des Schneidens gerade. Schieben Sie die Metallsäge mit gleichmäßiger Geschwindigkeit vorwärts und beobachten Sie das Blatt durch das Sichtfenster.

WARNUNG

• Vermeiden Sie gefährlichen Rückprall. Drücken Sie die Auflagefläche der Säge flach auf das Werkstück.
• Drücken Sie die Metallsäge niemals gewaltsam vorwärts. Üben Sie einen konstanten leichten Druck aus.

5. Wenn sich der Motor warm anfühlt, unterbrechen Sie das Schneiden. Lassen Sie die Metallsäge abkühlen, bevor Sie die Arbeit fortsetzen. 6. Entfernen Sie nach dem Betrieb den Akkupack aus der Metallsäge.

Einstellen der Schnitttiefe

• Nehmen Sie den Akkupack ab.
• Lösen Sie den Tiefeneinstellhebel, indem Sie ihn an der gewünschten Schnitttiefe zum Motorgehäuse hin anheben.

Ziehen Sie den Tiefeneinstellhebel nach dem Einstellen der Schnitttiefe durch Niederdrücken einwandfrei fest. (Siehe Abb. 5.)

Parallelanschlag (EY3500B7727)

(Als Sonderzubehör erhältlich, nicht mitgeliefert) Ein Parallelanschlag ist praktisch, wenn Sie Nuten fräsen oder wiederholt Schnitte der gleichen Breite ausführen.

• Nehmen Sie den Akku ab.
• Schieben Sie den Parallelanschlag ein, und stellen Sie die Schnittbreite ein (Siehe Abb. 6). Ziehen Sie die Schraube fest an, um den Parallelanschlag zu sichern.

Hinweise zur korrekten Verwendung (Weitere Einzelheiten)

WARNUNG

Zur Verhütung ernsthafter Verletzungen:

• Es ist wichtig, das zu schneidende Material mit einer geeigneten Vorrichtung sicher einzuspannen und die Säge mit beiden Händen festzuhalten, um einen Verlust der Kontrolle mit darauf resultierenden Verletzungen zu vermeiden.
• Abbildung 7 zeigt die korrekte Stellung zum Schneiden.
• Hände vom Schnittbereich fernhalten.
• Vergewissern Sie sich, dass sich keine Personen im Arbeitsbereich und unterhalb des Werkstücks aufhalten.
• Beim Schneiden niemals das Werkstück fassen oder halten.

Schneiden großer Bleche:

Stellen Sie die Schnitttiefe so ein, dass die Unterlage nicht beschädigt wird. (Siehe Abb. 8.) Große Bleche hängen durch oder verbiegen sich, wenn sie nicht korrekt abgestützt werden. Falls Sie versuchen, das Werkstück ohne korrekte Planlage und Abstützung zu schneiden, neigt das Sägeblatt zum Klemmen, wodurch ein Rückschlag verursacht wird. (Siehe Abb. 9.) - Werkstücke nach Möglichkeit stets auf beiden Seiten der Schnittlinie in deren Nähe abstützen.

Schneiden von dünnen oder gewellten Materialien:

Führen Sie Schnitte in dünnen und gewellten Materialien in einem Abstand von mindestens 25 mm von der Werkstückkante aus, um Verletzungen oder Beschädigung des Werkzeugs durch in die obere Abdeckhaube gezogene schmale Metallstreifen zu vermeiden. Nur scharfe Blätter verwenden. Bei scharfen Blättern besteht weniger die Gefahr von Verklemmen oder Rückschlag.

WARNUNG

Zur Verhütung ernsthafter Verletzungen:

• Sollte das Blatt beim Schneiden blockieren oder muss der Schnitt aus anderen Gründen unterbrochen werden, sofort den Schalter loslassen. Halten Sie die Säge fest, bis das Blatt zum Stillstand gekommen ist.
• Ziehen Sie die Säge niemals bei rotierendem Blatt nach hinten oder vom Werkstück, um einen Rückschlag zu vermeiden. Achten Sie darauf, dass das Blatt gestoppt ist, bevor Sie die Säge vom Werkstück lösen.
• Um den Schnitt fortzusetzen, zuerst das Blatt auf volle Drehzahl bringen und dann das Blatt vom Anschnitt her langsam in die Schnittlinie einfahren.
• Setzen Sie die breitere Fläche des Gleitschuhs auf den fest abgestützten Teil des Werkstücks. (Siehe Abb. 10.) Die Säge niemals auf den Bereich aufstützen, der abgesägt wird. (Siehe Abb. 11.) Die Metallsäge mit beiden Händen fest fassen, um einen Verlust der Kontrolle zu verhindern. Unvorsichtiges Arbeiten kann zu schweren Verletzungen führen. 2. Sicherstellen, dass das Blatt stillsteht. Obwohl die Metallsäge über eine Bremse verfügt, sollten Sie vor dem Ablegen der Säge darauf achten, dass sich das Blatt nicht mehr dreht und dass die untere Schutzvorrichtung geschlossen ist.
• Verwenden Sie das Gerät nicht weiter, falls Störungen oder ungewöhnliche Symptome auftreten. Entnehmen Sie sofort den Akkupack. Bei starker Erhitzung oder Funktionsstörungen des Geräts den Akkupack entfernen und das Gerät nicht verwenden. Lassen Sie es vor erneutem Einsatz vom Vertragskundendienst überprüfen.

WARNUNG

Um ernsthafte Verletzungs- oder Brandgefahr zu vermeiden, versuchen Sie nicht, die Metallsäge selbst zu reparieren. Im Inneren befinden sich keine Teile, die vom Benutzer gewartet werden können.

4. KÖRPERTEILE VON DER SÄGE FERNHALTEN.

Nach dem Schnitt die Metallsäge von Körper und Kleidungsstücken fernhalten. Kleidungsstücke können sich an der unteren Schutzvorrichtung verfangen und diese öffnen, wodurch das Blatt freigelegt wird. Auf den freigelegten Bereich des Blatts zwischen Abdeckung und unterer Schutzvorrichtung achten, um Schnittverletzungen zu vermeiden.

WARNUNG

Schneiden von Metall verursacht Funken; - Deshalb stets eine Schutzbrille tragen. Die Metallsäge nicht in der Höhe von entflammbaren Materialien verwenden. Anderenfalls besteht Brand- und Verletzungsgefahr.

5. Betätigen Sie keinesfalls den Spindelarretier bei rotierendem Blatt. Verwenden Sie den Spindelarretier nicht zum Abbremsen der Säge. Betätigen Sie niemals den Schalter bei verriegelter Welle. Anderenfalls kommt es zu ernsten Schäden an der Metallsäge.

V. WARTUNG

WARNUNG

Entfernen Sie den Akkupack vor jeglichen Wartungsarbeiten, um eine Gefahr von ernsten Verletzungen zu vermeiden.

VORSICHT:

Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, müssen alle Instandsetzungs- und Wartungsarbeiten von einer autorisierten Fachwerkstatt durchgeführt werden. Bestehen Sie auf Verwendung von Original Panasonic-Bauteilen.

Abnehmen des Blatts

VORSICHT:

Das Blatt ist nach einem Schnitt sehr heiß. Daher vor dem Abmontieren das Blatt abkühlen lassen.

Folgende Schritte befolgen:

1. 1. Nehmen Sie den Akkupack von der Metallsäge ab. 2. Halten Sie den Spindelarretierknopf gedrückt. Dadurch ist das Blatt arretiert. 3. Die Innensechskantschraube mit dem beiliegenden Inbusschlüssel lösen.

HINWEIS:

Bewahren Sie den Inbusschlüssel nach dem Gebrauch im Schlüsseldepot der Metallsäge auf.

1. Entfernen Sie die Schraube und die äußere Klemmscheibe.
2. Öffnen Sie die untere Schutzvorrichtung mit dem Öffnungshebel.
3. Nehmen Sie das Blatt vorsichtig ab.
4. Reinigen Sie erforderlichenfalls die Metallsäge.

VORSICHT:

Gehen Sie mit dem Blatt vorsichtig um, um Schnittverletzungen zu vermeiden.

Vor dem Wegwerfen das Blatt in Pappe o. Ä. verpacken. Dadurch wird verhindert, dass sich Dritte an dem Blatt verletzen können.

Anbringen des Blatts

Folgende Schritte befolgen:

1. Nehmen Sie den Akkupack von der Metallsäge ab. 2. Entfernen Sie Späne und Fremdkörper aus dem Bereich des Blatts. 3. Öffnen Sie die untere Schutzvorrichtung mit dem Öffnungshebel. 4. Das Blatt entsprechend der obigen Darstellung anbringen. (Siehe Abb. 12.)

Achten Sie darauf, dass die Pfeile auf Blatt und Blattabdeckung in die gleiche Richtung weisen.

5. Setzen Sie die äußere Klemmscheibe auf. 6. Drehen Sie die Schraube in die Welle. 7. Drücken Sie den Knopf der Arretierung, um Blatt und Welle zu arretieren. 8. Ziehen Sie die Schraube mit dem Inbusschlüssel fest.

HINWEIS:

Bewahren Sie den Inbusschlüssel nach dem Gebrauch im Schlüsseldepot der Metallsäge auf.

WARNUNG

Eine Missachtung dieser Anweisungen kann zu ernsthaften Verletzungen führen.

Für richtige Anwendung des Batteriepacks

Ni-MH-Akkupack (EY9251)

• Laden Sie vor der Lagerung die Ni-MH-Batterie vollständig auf, damit eine längere Lebensdauer sichergestellt ist.
• Der Umgebungstemperaturbereich liegt zwischen 0 °C (32 °F) und 40 °C (104 °F).

Wenn das Batteriepack bei einer Batterietemperatur unter 0 °C (32 °F) benutzt wird, funktioniert das Werkzeug möglicherweise nicht einwandfrei. In diesem Fall die Batterie für einwandfreie Funktion so lange aufladen, bis der Ladevorgang abgeschlossen ist.

• Wenn Sie den Akku nicht benutzen, halten Sie ihn von Metallgegenständen fern: z.B. Büroklammern, Münzen, Schlüssel, Nägel, Schrauben oder andere Metallobjekte, welche die Kontakte kurzschließen können.

Das Kurzschließen der Akkukontakte kann Funken, Verbrennungen oder einen Brand verursachen.

• Bei Betrieb mit einem Ni-MH-Akkumulator darauf achten, dass für gute Belüftung gesorgt wird.

Lebensdauer des Akkupacks

Das Akkupack hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungsgemäßen Ladung die Betriebszeit extrem kurz ist, muss das Akkupack erneuert werden.

HINWEIS:

• Beim Arbeiten unter extrem warmen oder kalten

Umgebungsbedingungen verringert sich die zur Verfügung stehende Betriebszeit je Ladung. - Das Batteriepack sollte auch bei einer Nichtbenutzung des Metall-Cutters alle sechs Monate aufgeladen werden.

Akku-Recycling

ACHTUNG:

• Bei der Entsorgung von Materialien immer alle örtlich geltenden Vorschriften beachten und die Produkte gegebenenfalls bei dafür vorgesehenen Sammelstellen abgeben.

Reinigen der Metallsäge

Halten Sie Ihre Metallsäge stets sauber, damit sie optimal und sicher arbeitet.

Folgende Schritte befolgen:

1. Nehmen Sie den Akkupack von der Metallsäge ab. 2. Die Metallsäge mit einem trockenen, weichen Tuch abwischen. Benutzen Sie niemals angefeuchtete Tücher oder flüssige Reinigungsmittel, da sie das Gehäuse angreifen könnten. 3. Entfernen Sie sämtliche Öl- oder Fettspuren. Anhaftendes Fett oder Öl kann zum Abrutschen der Hände und Verlust der Kontrolle führen. 4. Das Blatt abnehmen und Staub entfernen.

VORSICHT:

Tauchen Sie niemals Teile des Werkzeugs in Flüssigkeit ein.

Klarsichthaube

WARNUNG

Falls die Klarsichthaube Risse oder Schäden aufweist, lassen Sie sie von einer autorisierten Kundendienststelle austauschen. Die Säge niemals ohne Sichtfenster betreiben, da Verletzungsgefahr droht.

Benutzen Sie Ihre Metallsäge auf keinen Fall mit beschädigter oder fehlender Klarsichthaube. Herausgeschleuderte Späne könnten schwere Verletzungen verursachen.

VI. ZUBEHÖR

WARNUNG

Die Verwendung von anderen Zubehörteilen, die nicht in dieser Anleitung aufgeführt sind, kann zu Brand, elektrischen Schlägen oder Verletzungen führen. Verwenden Sie ausschließlich das empfohlene Zubehör. - Wenn ein Sägeblatt für Material verwendet wird, das dicker oder dünner ist als für das betreffende Sägeblatt empfohlen, können die Schnittkanten rau werden. Außerdem ist die Gefahr größer, dass das Sägeblatt zurückschlägt oder es zu anderen Verletzungen kommt.

Sägeblatt für Metallmaterial

-ey9PM17A

Für ungehärtete Eisenmaterialien

Dicke des Materials

0,3 mm - 6,0 mm (1/64" - 15/64")

Sägeblatt für dünnes Metallmaterial (Sonderzubehör)

• EY9PM17B

Zum Schneiden von ungehärtetem, dünnem Eisenmaterial

Dicke des Materials

0,3 mm - 2,0 mm (1/64" - 5/64")

Parallelanschlag (Sonderzubehör)

·EY3500B7727

Für bequeme Längsschnitte und wiederholtes

Schneiden auf gleiche Breite

Akkupack

• EY9251

Ladegerät

·EY0110

Metallsäge (EY3552)

Betriebsspannung 18 V Gleichspannung
Blattdrehzahl 2900 /min (rpm)
BlattformatAußendurchmesserAufspannlochdurchmessr	165 mm (6-1/2")20 mm (25/32")
Maximale Schnittiefe	3 - 56 mm, (1/8" - 2-13/64")(165 mm Blatt)
Abmessungen (L × B × H)	345 × 198 × 264 mm(13-37/64" × 7-51/64" × 10-25/64")
Gewicht (mit Akkupack) 4 kg (8,82 lbs)

Akkupack (EY9251)

Batterietyp Ni-MH -Batterie
Batteriespannung 18 V Gleichspannung (1,2 V × 15-Zellen)

Ladegerät (EY0110)

Modell EY0110
Elektronische Nennleistung Siehe Leistungsschild auf der Unterseite des Ladegerätes.
Gewicht	0,78 kg (1,72 lbs)
Ladezeit	65 Minuten (EY9251)

HINWEIS:

• Laden Sie keine Ni-Cd-Akkupacks des Typs "Y". Die für dieses Ladegerät geeigneten Akkupacks sind auf dem Aufkleber am Ladegerät oder im aktuellen Generalkatalog angegeben.

Metallschere (EY3552)

VII. TECHNISCHE DATEN

Befolgen Sie die folgenden Schritte:

Befolgen Sie die folgende Vorgehensweise:

1. Entfernen Sie den Akku von der Metallschere. 2. Halten Sie die Taste für die Beschleunigung gedrückt. Dadurch wird verhindert, dass sich das Blatt drehen kann. 3. Verwenden Sie den mitgelieferten Inbusschlüssel, um die Sechskantschraube zu lösen.

HINWEIS:

Bewahren Sie den Inbusschlüssel im Aufbewahrungsfach an der Metallschere auf, wenn der Schlüssel nicht verwendet wird.

Befolgen Sie die folgende Vorgehensweise:
