EY4542 - Säge PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Kreissäge
Marke	Panasonic
Modell	EY4542
Motornennspannung	14,4 V Gleichspannung
Leerlaufdrehzahl	3600 min⁻¹ (U/min)
Sägeblattdurchmesser	135 mm (5-3/8")
Sägeblattbohrung	20 mm (25/32")
Maximale Schnitttiefe	0 – 46 mm (0" – 1-13/16")
Gesamtlänge	329 mm (12-61/64")
Gewicht (mit Akku EY9L40/EY9L41)	2,65 kg (5,7 lbs)
Akkutyp	Li-Ion wiederaufladbar
Kompatible Akkukapazitäten	EY9L40 (3 Ah) / EY9L41 (3,3 Ah)
Ladegerät	EY0L80
Schnittmaterialien	Holz, ungehärtete Eisenmetalle, Nichteisenmetalle, Kunststoff
Empfohlene Sägeblatttypen	Hartmetall für Metall (EY9PM13C), Holz (EY9PW13A), Kunststoff (EY9PP13B)
Staubabsaugung	Integrierter Staubbehälter + Saugeranschluss (EY9X012E)
Beleuchtung	Integrierte LED-Lampe
Schutzvorrichtungen	Automatischer unterer Schutz, Sägeblattbremse, Überhitzungs- und Tiefentladeschutz
Wartung	Reinigung mit trockenem Tuch; Reparaturen von einem autorisierten Kundendienst durchführen lassen
Garantie	Siehe beiliegende Garantiekarte

Häufig gestellte Fragen - EY4542 PANASONIC

Welche grundlegenden Sicherheitsvorkehrungen sind bei der Verwendung der Panasonic EY4542 Kreissäge zu beachten?

Lesen Sie das Handbuch vor dem Gebrauch vollständig. Tragen Sie stets eine Schutzbrille und eine Staubschutzmaske. Halten Sie Ihre Hände niemals in die Nähe des Schnittbereichs und führen Sie die Säge mit beiden Händen. Stellen Sie sicher, dass der untere Schutz vor jeder Verwendung einwandfrei funktioniert.

Wie wechsle ich das Sägeblatt der EY4542?

Entfernen Sie den Akku vom Werkzeug. Verwenden Sie den ausziehbaren Griff, um den unteren Schutz zu öffnen. Halten Sie die Spindelarretierung gedrückt und lösen Sie die Sechskantschraube mit dem mitgelieferten Schlüssel. Wechseln Sie das Sägeblatt und achten Sie darauf, dass die Drehrichtungspfeile übereinstimmen. Ziehen Sie die Schraube nach dem Aufsetzen der Scheibe wieder fest.

Wie lange hält der Li-Ion-Akku?

Die Laufzeit hängt vom geschnittenen Material und der Akkukapazität ab. Mit einem Akku EY9L40 (3 Ah) beträgt die Nutzungsdauer bei typischer Dauerbeanspruchung ca. 35 Minuten. Die vollständige Ladung dauert mit dem Ladegerät EY0L80 ca. 50 Minuten.

Wie stelle ich die Schnitttiefe ein?

Entfernen Sie den Akku. Lösen Sie die Tiefeneinstellmutter am Führungskopf. Passen Sie die Tiefe mit den Markierungen am unteren Schutz an. Für ein 10 mm dickes Brett stellen Sie das Blatt so ein, dass es ca. 5 mm unter dem Werkstück herausragt. Ziehen Sie die Mutter vor dem Sägen wieder fest.

Kann ich einen Staubsauger zur Staubabsaugung verwenden?

Ja, die Säge ist über den Schlauchadapter EY9X012E (separat erhältlich) mit einem Staubsauger kompatibel. Schließen Sie einen Schlauch mit einem Innendurchmesser von 25–38 mm an. Verwenden Sie beim Sägen von Metall KEINEN Staubsauger wegen Brandgefahr durch Funkenflug.

Wie vermeide ich einen Rückschlag (Kickback)?

Um einen Rückschlag zu vermeiden, halten Sie die Säge fest mit beiden Händen und positionieren Sie Ihren Körper seitlich des Sägeblatts. Stützen Sie große Werkstücke richtig ab. Verwenden Sie scharfe Sägeblätter und üben Sie niemals Gewalt auf die Säge aus. Falls das Blatt blockiert, lassen Sie den Schalter los und warten Sie, bis das Blatt vollständig stoppt, bevor Sie die Säge entfernen.

Was tun, wenn die Überhitzungsanzeige blinkt?

Die orange Überhitzungsanzeige blinkt, wenn der Hitzeschutz aktiviert wird. Lassen Sie das Werkzeug vollständig abkühlen (mindestens 30 Minuten), bevor Sie es wieder verwenden. Vermeiden Sie längere ununterbrochene Nutzung, um dies zu verhindern.

Welche Sägeblatttypen kann ich mit dieser Säge verwenden?

Verwenden Sie nur Sägeblätter mit 135 mm Durchmesser und einer Bohrung von 20 mm. Empfohlene Blätter: EY9PM13C (Metall), EY9PW13A (Holz), EY9PP13B (Kunststoff). Verwenden Sie niemals Trennscheiben oder beschädigte Blätter.

Wie warte ich die Säge EY4542 richtig?

Entfernen Sie vor jeder Wartung den Akku. Reinigen Sie das Werkzeug mit einem trockenen Tuch – verwenden Sie niemals Flüssigkeiten. Entfernen Sie regelmäßig Staub aus dem Staubbehälter und der vorderen Abdeckung. Wenden Sie sich für Reparaturen an ein autorisiertes Panasonic Service-Center.

Wie lade ich den Li-Ion-Akku?

Schließen Sie das Ladegerät EY0L80 an eine Steckdose an. Setzen Sie den Akku ein, indem Sie die Markierungen ausrichten. Die grüne LED blinkt während des Ladens und leuchtet dauerhaft grün, wenn der Ladevorgang abgeschlossen ist. Wenn der Akku heiß ist, blinkt die orange LED, bis er abgekühlt ist. Die Ladezeit für einen 3-Ah-Akku beträgt ca. 50 Minuten.

BEDIENUNGSANLEITUNG EY4542 PANASONIC

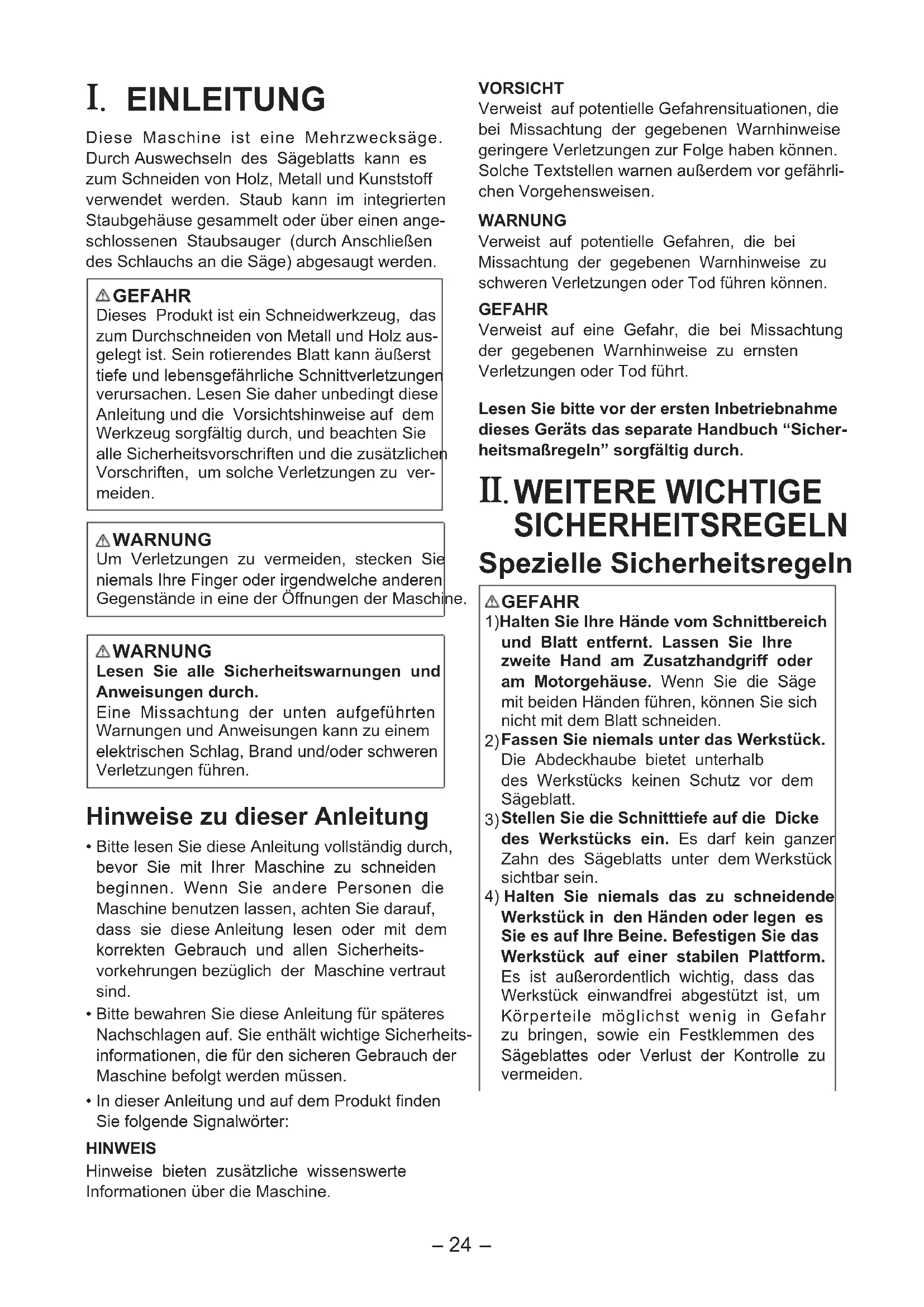

Vor Inbetriebnahme des Gerätes die Betriebsanleitung gründlich durchlesen und die Broschüre zum späteren Nachschlagen sorgfältig aufbewahren.

FUNKTIONSBESCHREIBUNG

BESCHREIBUNG DER FUNKTIONEN

Diese Maschine ist eine Mehrzwecksäge. Durch Auswechseln des Sägeblatts kann sie zum Schneiden von Holz, Metall und Kunststoff verwendet werden. Staub kann im integrierten Staubgehäuse gesammelt oder über einen angeschlossenen Staubsauger (durch Anschluss des Schlauchs an die Säge) abgesaugt werden.

GEFAHR

Dieses Produkt ist ein Schneidwerkzeug, das zum Durchschneiden von Metall und Holz ausgelegt ist. Sein rotierendes Blatt kann äußerst tiefe und lebensgefährliche Schnittverletzungen verursachen. Lesen Sie unbedingt diese Anleitung und die Vorsichtshinweise auf dem Werkzeug sorgfältig durch, und beachten Sie alle Sicherheitsvorschriften und die zusätzlichen Vorschriften, um solche Verletzungen zu vermeiden.

WARNUNG

Um Verletzungen zu vermeiden, stecken Sie niemals Ihre Finger oder irgendwelche anderen Gegenstände in eine der Öffnungen der Maschine.

WARNUNG

Lesen Sie alle Sicherheitswarnungen und Anweisungen durch.

Eine Missachtung der unten aufgeführten Warnungen und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

Hinweise zu dieser Anleitung

- Lesen Sie diese Anleitung vollständig durch, bevor Sie mit Ihrer Maschine zu schneiden beginnen. Wenn Sie anderen Personen die Maschine benutzen lassen, achten Sie darauf, dass sie diese Anleitung lesen oder mit dem korrekten Gebrauch und allen Sicherheitsvorkehrungen bezüglich der Maschine vertraut sind. - Bewahren Sie diese Anleitung für späteres Nachschlagen auf. Sie enthält wichtige Sicherheitsinformationen, die für den sicheren Gebrauch der Maschine befolgt werden müssen. - In dieser Anleitung und auf dem Produkt finden Sie folgende Signalwörter:

HINWEIS

Hinweise bieten zusätzliche wissenschaftliche Informationen über die Maschine.

VORSICHT

Verweist auf potenzielle Gefahrensituationen, die bei Missachtung der gegebenen Warnhinweise geringere Verletzungen zur Folge haben können. Solche Textstellen warnen außerdem vor gefährlichen Vorgehensweisen.

WARNUNG

Verweist auf potenzielle Gefahren, die bei Missachtung der gegebenen Warnhinweise zu schweren Verletzungen oder Tod führen können.

GEFAHR

Verweist auf eine Gefahr, die bei Missachtung der gegebenen Warnhinweise zu ernsten Verletzungen oder Tod führt.

Lesen Sie vor der ersten Inbetriebnahme dieses Geräts das separate Handbuch "Sicherheitsmaßnahmen" sorgfältig durch.

II. WEITERE WICHTIGE SICHERHEITSREGELN

Spezielle Sicherheitsregeln

GEFAHR

1) Halten Sie Ihre Hände vom Schnittbereich und vom Sägeblatt entfernt. Lassen Sie Ihre zweite Hand am Zusatzhandgriff oder am Motorgehäuse. Wenn Sie die Säge mit beiden Händen führen, können Sie sich nicht mit dem Blatt verletzen. 2) Fassen Sie niemals unter das Werkstück. Die Schutzhaube bietet unterhalb des Werkstücks keinen Schutz vor dem Sägeblatt. 3) Stellen Sie die Schnitttiefe auf die Dicke des Werkstücks ein. Es darf kein ganzer Zahn des Sägeblatts unter dem Werkstück sichtbar sein. 4) Halten Sie niemals das zu schneidende Werkstück in den Händen oder legen Sie es auf Ihre Beine. Befestigen Sie das Werkstück auf einer stabilen Plattform. Es ist außerordentlich wichtig, dass das Werkstück einwandfrei abgestützt ist, um Körperteile möglichst wenig in Gefahr zu bringen sowie ein Festklemmen des Sägeblattes oder Verlust der Kontrolle zu vermeiden.

5) Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie eine Arbeit durchführen, bei der die Gefahr von Kontakt mit verborgenen Kabeln oder dem eigenen Kabel besteht. Bei Kontakt mit einem stromführenden Kabel werden die freiliegenden Metallteile des Elektrowerkzeugs ebenfalls stromführend, so dass der Benutzer einen elektrischen Schlag erleiden kann. 6) Beim Nutenfräsen muss stets ein Parallelanschlag oder ein Stahllineal als Führung verwendet werden. Hierdurch wird die Schnittgenauigkeit erhöht und verhindert, dass das Sägeblatt festklemmt. 7) Verwenden Sie ausschließlich Blätter, die über die richtige Größe und Form (vielkantig bzw. rund) der Spindelbohrungen verfügen. Sägeblätter, die nicht einwandfrei auf die Befestigungsteile der Säge passen, laufen exzentrisch und führen zu einem Verlust der Kontrolle über das Werkzeug. 8) Verwenden Sie niemals beschädigte oder falsche Klemmscheiben oder Schrauben. Die Klemmscheiben und die Schraube wurden speziell für Ihre Säge konstruiert, liefern höchste Leistung und gewährleisten die Sicherheit beim Betrieb.

Weitere Sicherheitsvorschriften für alle Sägen

Ursachen für einen Rückschlag und Maßnahmen des Bedienungspersonals zu seiner Verhinderung:

• Ein Rückprall erfolgt, wenn das Sägeblatt plötzlich blockiert wird, festklemmt oder nicht einwandfrei geradlinig ausgerichtet ist, wodurch die Säge außer Kontrolle gerät, nach oben aus dem Werkstück herausspringt und dadurch die Säge zum Benutzer zurückspringt.
• Wenn das Sägeblatt eingeklemmt wird oder von einem sich schließenden Sägespalt festgehalten wird, bleibt das Sägeblatt stehen und die Motorreaktion treibt das Werkzeug in rascher Bewegung auf den Benutzer zu.
• Wenn das Sägeblatt im Schnitt verkantet oder falsch ausgerichtet ist, kann sich ein Sägezahn an der Hinterkante des Blattes in die Oberfläche des Holzes eingraben, was wiederum dazu führt, dass das Sägeblatt aus dem Sägespalt aufsteigt und zum Benutzer zurückspringt.

Ein Rückprall ist das Ergebnis einer falschen Verwendung des Werkzeuges und/oder falscher Arbeitsverfahren und Bedingungen und kann durch die richtigen Vorsichtsmaßnahmen vermieden werden, die nachfolgend erläutert sind.

1) Halten Sie die Säge mit beiden Händen fest, und positionieren Sie Ihre Arme so, dass Sie Rückprall-Kräfte auffangen können. Stehen Sie entweder links oder rechts vom Sägeblatt, aber nicht in einer Linie mit dem Sägeblatt.

Rückprall kann ein Zurückspringen der Säge verursachen, aber die Rückprall-Kräfte können vom Benutzer kontrolliert werden, wenn vorher hinreichende Sicherheitsvorkehrungen getroffen werden.

2) Wenn das Sägeblatt festklemmen sollte oder wenn Sie einen Schnitt aus irgendeinem Grunde unterbrechen, lassen Sie den Einschalter los und halten Sie die Säge solange bewegungslos im Material, bis das Sägeblatt vollständig zum Stillstand gekommen ist. Versuchen Sie niemals, die Säge aus dem Werkstück zu entfernen oder die Säge nach hinten zu ziehen, während sich das Sägeblatt noch dreht, da andernfalls Rückprall auftreten kann.

Prüfen Sie die Ursache für das Festgehen des Sägeblattes und treffen Sie entsprechende Maßnahmen, um diese zu beseitigen.

3) Wenn Sie die Säge in einem Werkstück erneut starten, zentrieren Sie das Sägeblatt sorgfältig im Sägespalt und prüfen Sie, dass die Sägezähne sich nicht in das Material eingegraben haben.

Ein festgeklemmtes Sägeblatt führt dazu, dass das Sägeblatt nach oben aus dem Material heraustritt bzw. Rückprall auftritt, wenn die Säge neu gestartet wird.

4) Unterstützen Sie große Bretter sorgfältig, um die Gefahr des Einklemmens des Sägeblatts und eines Rückpralls so gering wie möglich zu halten.

Große Bretter haben die Eigenschaft, dass sie sich unter ihrem eigenen Gewicht durchbiegen. Daher muss ein solches Werkstück auf beiden Seiten in der Höhe der Schnittlinie und in der Höhe der Kanten des Bretts sorgfältig unterstützt werden.

5) Verwenden Sie kein stumpfes oder beschädigtes Sägeblatt.

Nicht hinreichend geschärfte oder falsch befestigte Sägeblätter erzeugen einen sehr engen Schnittspalt, was wiederum zu übermäßiger Reibung, zum Festklemmen des Sägeblattes und zum Rückprall führt.

6) Die Arretierhebel für die Blattiefe und Winkelinstellung müssen vor Durchführung eines Schnitts sorgfältig festgezogen sein. Falls sich die Blatteinstellung während des Schnitts verändert, kann dies zum Festklemmen und zum Rückprall führen. 7) Lassen Sie besondere Vorsicht walten, wenn Sie einen "Tauchschnitt" in vorhandene Wände oder andere Blindflächen durchführen. Das herausragende Sägeblatt kann in Gegenstände schneiden, die zu einem RÜCKPRALL führen.

Sicherheitsvorschriften für diese Metallsäge

1) Prüfen Sie vor jedem Gebrauch, ob die untere Schutzvorrichtung einwandfrei geschlossen ist. Setzen Sie die Säge nicht in Betrieb, wenn sich die untere Schutzvorrichtung nicht störungsfrei bewegen lässt und sich sofort schließt. Klemmen oder binden Sie die untere Schutzvorrichtung niemals in der geöffneten Position fest. Wird die Säge versehentlich fallen gelassen, kann die Schutzhaube verbogen werden. Heben Sie die Schutzhaube mit dem Rückzughebel an, und vergewissern Sie sich, dass sie sich ungehindert bewegt und bei allen Winkel- und Schnitttiefen-Einstellungen nicht mit dem Sägeblatt oder irgendeinem anderen Teil in Berührung kommt. 2) Prüfen Sie die Funktion der Feder für die untere Schutzvorrichtung. Falls Schutzvorrichtung und Feder nicht einwandfrei arbeiten, müssen sie vor Betrieb des Gerätes gewartet werden.

Aufgrund von beschädigten Teilen, verklebten Ablagerungen oder Ansammlung von Rückständen kann die untere Schutzvorrichtung möglicherweise nicht einwandfrei arbeiten.

3) Die Schutzhaube sollte nur für spezielle Schnitte, wie "Tauchschnitte" und "Compoundschnitte", manuell zurückgezogen werden. Heben Sie die Schutzhaube mit dem Rückzughebel an, und sobald das Sägeblatt in das Werkstück eindringt, muss die Schutzhaube losgelassen werden.

Bei allen anderen Sägearbeiten sollte sich die untere Abdeckhaube automatisch bewegen.

4) Prüfen Sie stets nach, ob die untere Schutzvorrichtung das Sägeblatt vollständig abdeckt, ehe Sie die Säge auf eine Werkbank oder den Boden ablegen.

Ein ungeschütztes, sich im Leerlauf drehendes Sägeblatt kann dazu führen, dass

sich die Säge selbsttätig rückwärts bewegt und alles zerschneidet, was ihr in den Weg kommt. Machen Sie sich mit dem Zeitraum vertraut, der erforderlich ist, ehe das Sägeblatt nach Loslassen des Schalters zum vollständigen Stillstand kommt.

5) Verwenden Sie keine Trennscheiben. 6) Tragen Sie eine Staubmaske, falls bei der Arbeit Staub anfällt. 7) Verwenden Sie vom Hersteller empfohlene Sägeblätter. 8) Tragen Sie Gehörschützer bei längerer Benutzung des Werkzeugs. 9) Die Gefahr eines Rückpralls erhöht sich, je weiter sich das Akkupack entlädt. 10) Überprüfen Sie das Material. Vermeiden Sie anderes Material zu zersägen. 11) Lassen Sie die Maschine nicht fallen. 12) Schwenken Sie die Maschine niemals umher. 13) Bedecken Sie niemals die Ventilationsschlitze und halten Sie sie frei von Staub oder anderem Material. 14) Spannen Sie die Maschine nicht in einen Schraubstock ein. Versuchen Sie niemals, die Maschine zum Schneiden verkehrt herum in einen Schraubstock einzuspannen. Dies ist sehr gefährlich und kann zu schweren Unfällen führen. 15) Tragen Sie niemals Strickhandschuhe. 16) Vergewissern Sie sich bei Einsatz der Maschine an hochgelegenen Arbeitsplätzen, dass sich keine Personen darunter aufhalten. 17) Fassen Sie das Blatt nicht sofort nach dem Betrieb an. Es könnte sehr heiß sein und Ihre Haut verbrennen. 18) Berühren Sie das Material nicht nach dem Schneiden, da es noch sehr heiß sein kann. 19) Verwenden Sie kein Schneidöl. Der Gebrauch von Schneidöl kann einen Brand verursachen. 20) Schneiden Sie keine Werkstücke, die mit Gas, Öl, Lösungsmittel, Verdünner usw. bedeckt oder behaftet sind.

Die Einwirkung solcher Substanzen kann zu einer Beschädigung der Klarsichthaube führen.

21) Die Klarsichthaube darf nicht entfernt werden. Sollte die Klarsichthaube beschädigt werden oder verloren gehen, lassen Sie sie von einer autorisierten Kundendienststelle ersetzen. 22) Schalten Sie das Werkzeug nicht ein, wenn das Sägeblatt mit dem Werkstück in Kontakt ist.

Warten Sie, bis das Sägeblatt die volle Drehzahl erreicht, bevor Sie mit dem Schnitt beginnen.

Symbol

Symbol	Bedeutung
V	Spannung (in Volt)
——	Gleichstrom
n0	Drehzahl ohne Last
... min-1	Dreh- oder Hubzahl pro Minute
A	Ampere

WARNUNG

• Verwenden Sie nur die Panasonic-Akkus, die für den Einsatz mit dieser Akku-Maschine ausgelegt sind.
• Werfen Sie den Akku nicht ins Feuer und setzen Sie ihn auch keiner übermäßigen Wärme aus.
• Unterlassen Sie das Einschlagen von Nägeln in den Akku sowie Erschüttern, Zerlegen oder Abändern des Akkus.
• Achten Sie darauf, dass keine Metallgegenstände mit den Kontakten des Akkus in Berührung kommen.
• Unterlassen Sie das Tragen oder Aufbewahren des Akkus zusammen mit Nägeln oder ähnlichen Metallgegenständen im selben Behälter.
• Laden Sie den Akku nicht an einem freien Ort, wie z. B. in der Nähe eines Feuers oder in direktem Sonnenlicht. Anderenfalls kann der Akku überhitzen, Feuer fangen oder explodieren.
• Verwenden Sie nur das zugehörige Ladegerät zum Laden des Akkus. Anderenfalls kann der Akku auslaufen, überhitzen oder explodieren. Nachdem Sie den Akku von der Maschine oder dem Ladegerät abgenommen haben, bringen Sie stets die Akkuabdeckung wieder an. Anderenfalls könnten die Akkukontakte kurzgeschlossen werden, was zu einem Brand führen kann.

III. BAUEINHEIT

Anbringen oder Abnehmen des Akkus

VORSICHT:

Vergewissern Sie sich vor dem Einsetzen des Akkus, dass der Ein-Aus-Schalter der Maschine einwandfrei funktioniert und beim Loslassen zur Position "OFF" zurückkehrt.

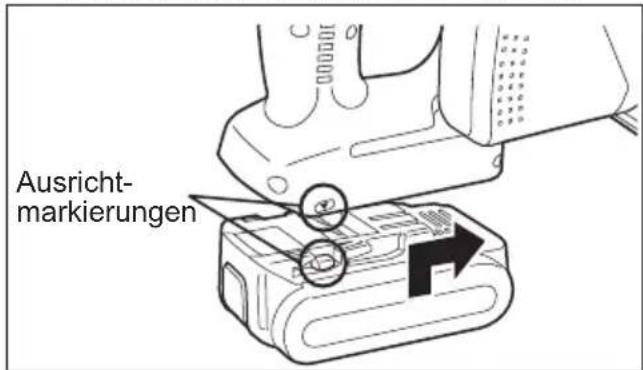

1. Zum Anschließen des Akkus (Siehe Abb. 2) Die Ausrichtmarkierungen aufeinander ausrichten, und den Akku anbringen.
2. Den Akku einschieben, bis er einrastet.

Abb.2

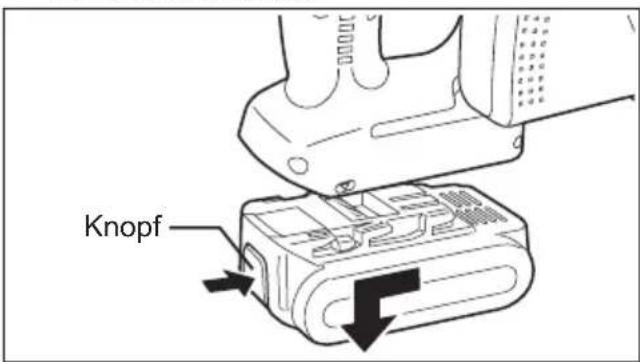

1. Zum Entfernen des Akkus (Siehe Abb. 3) Zum Abnehmen des Akkus den Knopf an der Vorderseite drücken.

Abb.3

IV. BETRIEB

Vor der Benutzung der Maschine

Diese Maschine ist zum Schneiden von ungehärtetem Eisenmetall, Nichteisenmetall, Holz und Kunststoff vorgesehen. Im Abschnitt „Zubehör" finden Sie eine Liste von Sägeblättern, die für die jeweiligen Anwendungen dieses Werkzeugs zu benutzen sind. Um die Verletzungsgefahr zu verringern, müssen die folgenden Vorsichtsmaßnahmen befolgt werden.

• Schneiden Sie keine gestapelten Materialien. Schneiden Sie nur jeweils ein Werkstück.
• Schneiden Sie keinen gehärteten Stahl.
• Setzen Sie beim Schneiden die breitere Fläche des Gleitschuhs auf die eingespannte Seite des Materials.
• Berühren Sie Sägeblatt, Werkstück oder Späne unmittelbar nach dem Schneiden nicht mit bloßen Händen, weil diese Teile dann noch heiß sind und Hautverbrennungen verursachen können.

Vergewissern Sie sich vor jeder Benutzung der Maschine, dass sie in gutem Betriebszustand ist.

Verwenden Sie die folgende Checkliste:

1. Ist das Sägeblatt korrekt ausgerichtet? Der Pfeil des Sägeblatts muss in die gleiche Richtung wie der Pfeil auf der oberen Sägeblattabdeckung zeigen.
2. Ist das Blatt richtig aufgespannt? Darauf achten, dass die Imbusschraube korrekt festgezogen ist. (Siehe Abb. 6.)
3. Ist das Blatt in gutem Zustand? Bei Mängeln wie Rissen oder fehlenden Zähnen das Blatt umgehend auswechseln.
4. Schließt sich die untere Schutzvorrichtung einwandfrei?

WARNUNG

Um Verletzungen zu vermeiden, benutzen Sie die Maschine nicht, wenn sich die Schutzhaube nicht rasch über dem Sägeblatt schließt.

1. Ist die Klarsichthaube sicher installiert?
2. Ist der Akku geladen und fest in die Maschine eingesetzt?
3. Ist die Schnitttiefeneinstellmutter einwandfrei angezogen?
4. Ist das Werkstück auf einem Sägebock oder einer Werkbank sicher eingespannt?
5. Ist das Staubgehäuse oder die Frontabdeckung mit Staub zugesetzt?

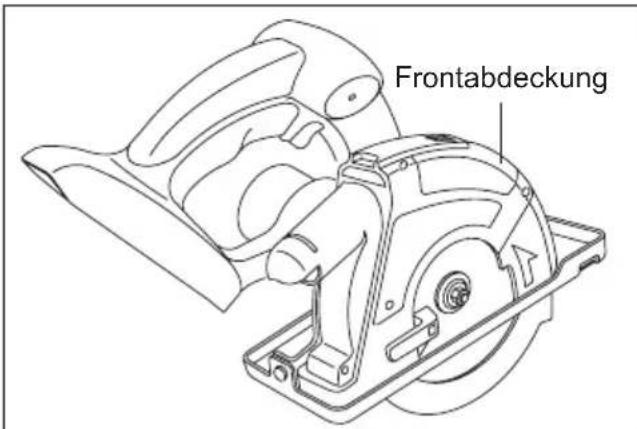

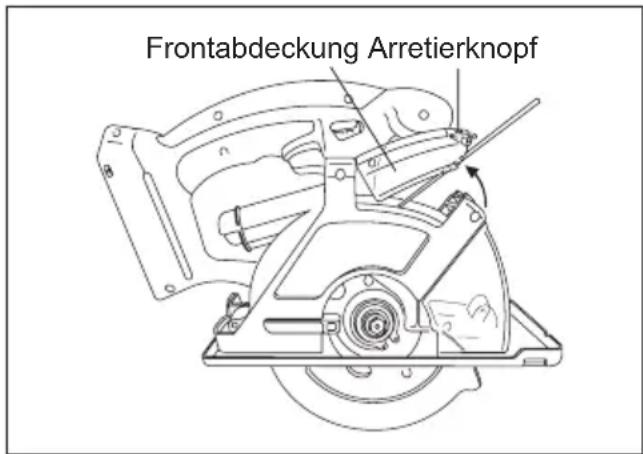

Rasten Sie den Frontabdeckungs-Arretierknopf aus, und entfernen Sie etwaigen Staub, der sich in der Abdeckung angesammelt hat. Falls die Abdeckung zugesetzt ist, benutzen Sie einen langen Gegenstand, wie z. B. einen Schraubenzieher, um den Staub zu entfernen. Schließen Sie danach die Frontabdeckung wieder. (Siehe Abb. 4)

Abb. 4

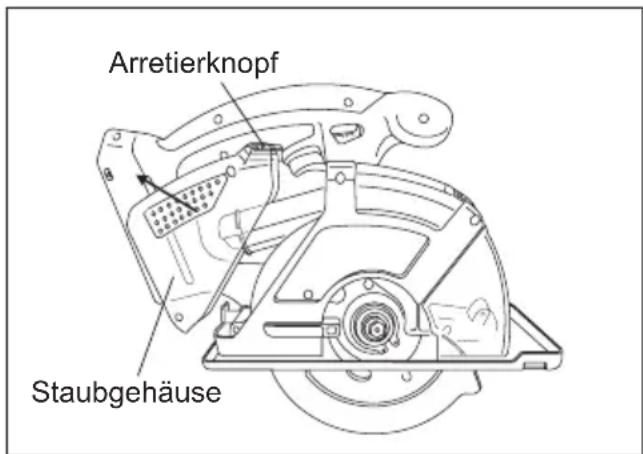

Falls sich Staub im Staubgehäuse befindet, rasten Sie den Arretierknopf aus, nehmen Sie das Staubgehäuse ab, und entfernen Sie den Staub. Bringen Sie danach das Staubgehäuse wieder an. (Siehe Abb. 5)

Abb. 5

O

Benutzung der Maschine

VORSICHT:

Um die Verletzungsgefahr zu verringern, lesen Sie die Sicherheitsvorschriften am Anfang dieser Anleitung durch, bevor Sie die Maschine benutzen.

WARNUNG

Um die Verletzungsgefahr zu verringern, tragen Sie eine Schutzbrille oder eine Brille mit Seitenschützern während der Benutzung der Säge. Tragen Sie außerdem eine Staubmaske, wenn Sie Material schneiden, das eine große Menge an Feinstaub erzeugt. Benutzen Sie die Säge nicht bei Regen. Anderenfalls kann es zu einem elektrischen Schlag oder Rauchentwicklung der Säge kommen.

Schneiden Sie kein Material, das mit Lackverdünner, Benzin, Öl oder einem ähnlichen Stoff überzogen ist. Anderenfalls können sich Risse im Staubgehäuse bilden, die zu Verletzungen führen können.

Führen Sie diese Schritte aus:

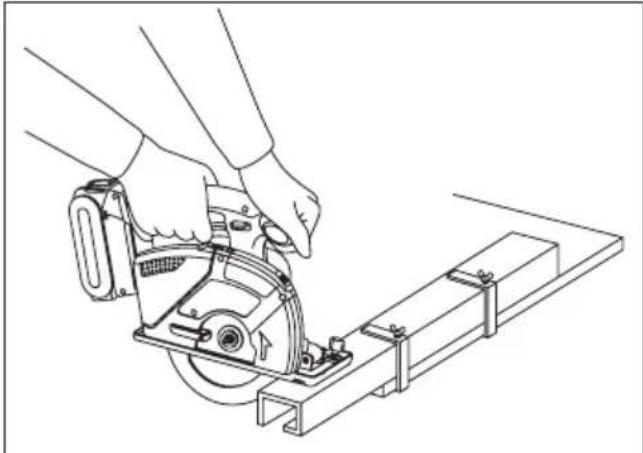

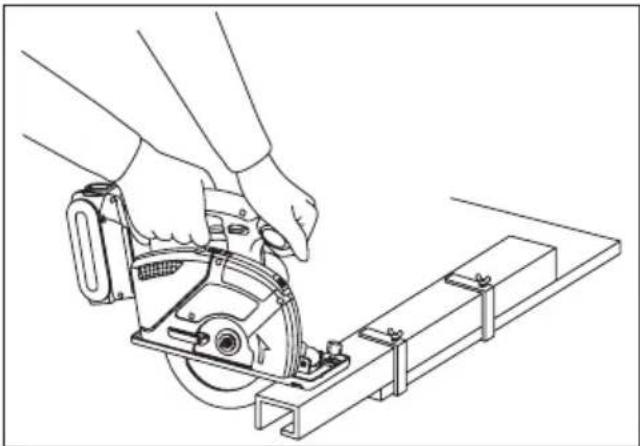

Halten Sie die Maschine mit beiden Händen fest. (Siehe Abb. 8) Versuchen Sie nicht, abgeschnittenes Material bei rotierendem Sägeblatt zu entfernen.

1. Richten Sie die Visierlinie am Gleitschuh auf ihre Schnittlinie aus. (Siehe Abb. 7.)

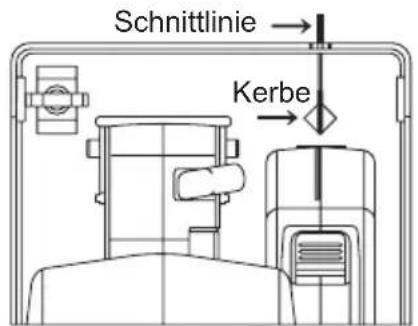

Ausrichtung auf die Schnittlinie

• Positionieren Sie die Kerbe im Führungsschuh über der Schnittlinie, wobei Sie die obere und untere Ecke der rautenförmigen Öffnung auf die Linie ausrichten.

Da die Schnittposition je nach Sägeblatt unterschiedlich sein kann, führen Sie vorher einen Probeschnitt durch.

Abb. 7

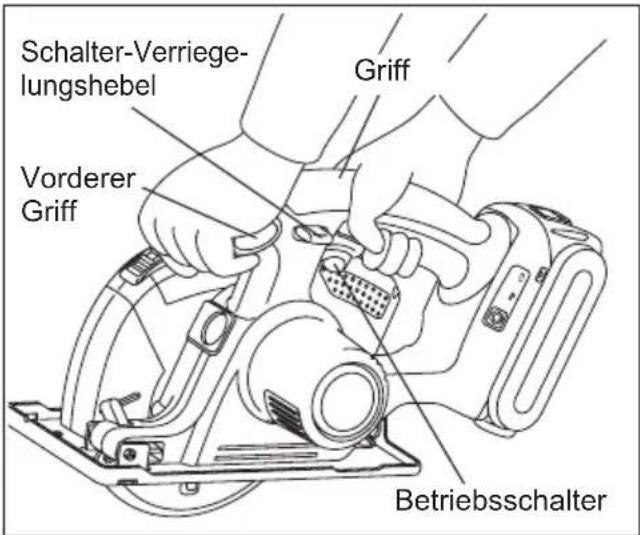

1. Drücken Sie den Schalterverriegelungshebel nach unten und betätigen Sie dann den Druckschalter, um den Motor zu starten, und lassen Sie dann den Schalterverriegelungshebel los.

Abb. 8

VORSICHT:

Die Funktion des Schalter-Verriegelungshebels prüfen. Sollte sich der Betriebsschalter ohne Drücken des Schalter-Verriegelungshebels betätigen lassen, das Gerät keinesfalls benutzen. Das Werkzeug vom Vertragskundendienst reparieren lassen. Die Säge stets am vorderen und hinteren Griff gleichzeitig fassen. (Siehe Abb. 8.) Halten Sie die Säge gut fest und drücken Sie den Schalter. - Das Blatt sollte nicht vor Einschalten des Motors am Werkstück angesetzt werden. Warten Sie mit dem Schneiden, bis das Blatt die volle Drehzahl erreicht hat. - Dieses Werkzeug besitzt aus Sicherheitsgründen keine Vorrichtung, um den Netzschalter in der "ON" Position zu arretieren. Versuchen Sie nicht, den Schalter in gedrückter Stellung festzuklemmen. 3. Beginnen Sie den Schnitt, nachdem das Blatt die volle Drehzahl erreicht hat. 4. Halten Sie die Schnittlinie beim Sägen genau. Schieben Sie die Maschine mit gleichmäßiger Geschwindigkeit vor, während Sie durch die transparente Schutzhaube auf die Spitze des Sägeblatts blicken.

WARNUNG

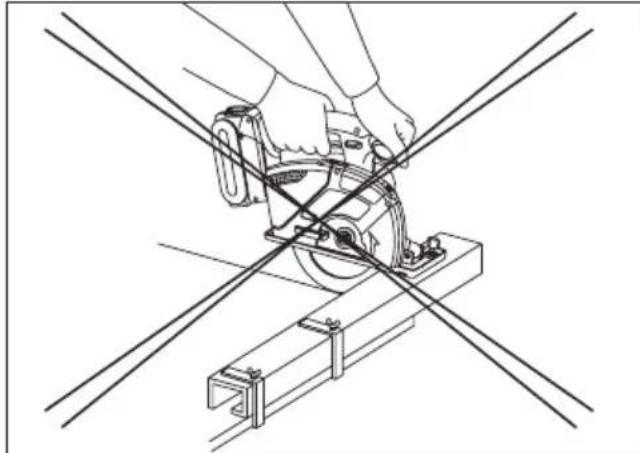

• Um gefährliche Rückschläge zu verhüten, halten Sie den Führungsschuh der Maschine flach auf der Oberfläche des zu schneidenden Materials.
• Niemals gewaltsam auf die Maschine drücken. Üben Sie leichten und kontinuierlichen Druck aus.
• Falls sich der Motor zu heiß anfühlt, stellen Sie den Schnittbetrieb ein. Lassen Sie die Maschine abkühlen, bevor Sie die Arbeit fortsetzen.
• Machen Sie es sich stets zur Gewohnheit, den Akku nach dem Gebrauch und vor der Lagerung der Maschine zur Sicherheit abzunehmen.

Einstellen der Schnitttiefe

• Nehmen Sie das Akkupack ab.

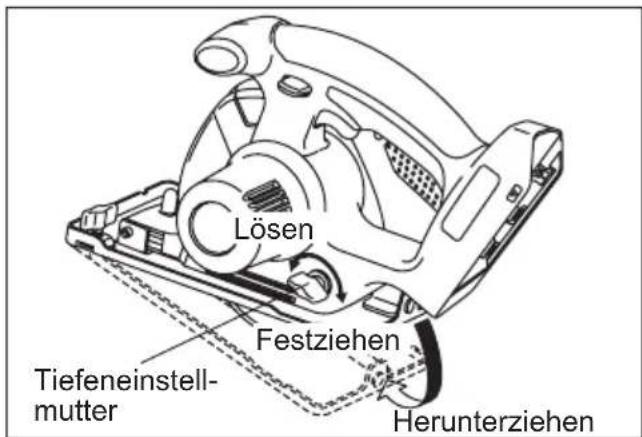

• Lösen Sie die Tiefeneinstellmutter, und stellen Sie die Schnitttiefe mithilfe der Skala an der Schutzhaube ein. Nachdem Sie die Tiefe eingestellt haben, ziehen Sie die Tiefeneinstellmutter wieder fest.
• Um Holz von maximal 10 mm (3/8") Dicke zuzuschneiden, stellen Sie die Schnitttiefe so ein, dass das Sägeblatt um ca. 5 mm (3/16") von der Unterseite des Materials übersteht.

Abb. 9

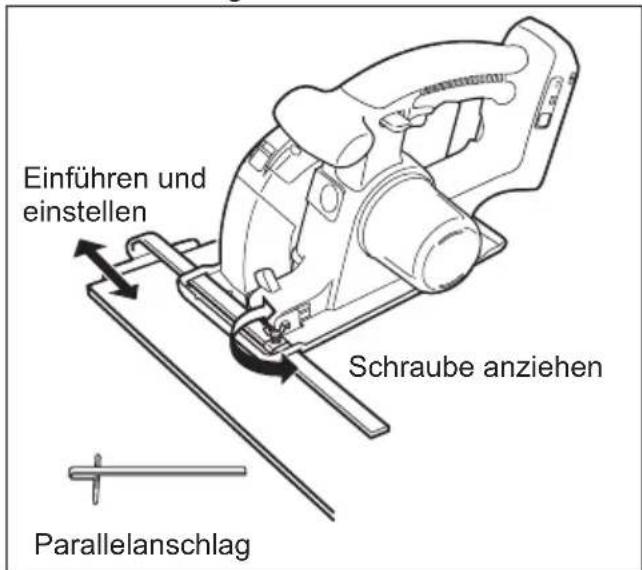

Parallelanschlag EY3500B7727

(Als Sonderzubehör erhältlich, nicht mitgeliefert.) Ein Parallelanschlag ist praktisch, wenn Sie Nuten fräsen oder wiederholt Schnitte der gleichen Breite ausführen.

• Nehmen Sie den Akku ab.
• Schieben Sie den Parallelanschlag ein, und stellen Sie die Schnittbreite ein. (Siehe Abb. 10.)
• Ziehen Sie die Schraube fest an, um den Parallelanschlag zu sichern.

Abb. 10

Staub sammeln

△WARNUNG

• Bevor Sie Metallmaterial schneiden, entleeren Sie stets das Staubgehäuse, und öffnen Sie die Frontabdeckung, um den Staub zu entfernen.
• Wird die Säge mit brennbarem Material im Staubgehäuse benutzt, um Metallmaterial zu schneiden, kann es zu einem Brand kommen.
• Wenn Sie Metallmaterial schneiden, benutzen Sie die Säge stets mit angebrachtem Staubgehäuse.
• Funkenflug und Metallspäne können Verletzungen verursachen.
• Wenn Sie Metallmaterial schneiden, schließen Sie keinen Staubsauger an.

Funken und weitere Metallspäne können dazu führen, dass der Staubsauger in Brand gerät. Betreiben Sie den Staubsauger gemäß seiner Gebrauchsanleitung.

(1) Sammeln Sie Staub im Staubgehäuse.

• Entleeren Sie das Staubgehäuse, wenn es mit Staub gefüllt ist.
• Entleeren Sie das Staubgehäuse vor der Lagerung der Säge.
• Staubgehäusekapazität
• Beim Schneiden von Stromleitungsrohren mit einem Durchmesser von 25 mm (1"), ca. 130 Schnitte
• Beim Schneiden von 45 mm (1-25/32") × 45 mm (1-25/32") Bauholz, ca. 150 Schnitte

HINWEIS:

Die typischen physischen Eigenschaften mancher Materialien können beim Schneiden dazu führen, dass sich Staub in der Frontabdeckung ansammelt.

Abb. 11

(2) Einsatz mit Staubsauger zum Absaugen von Staub.

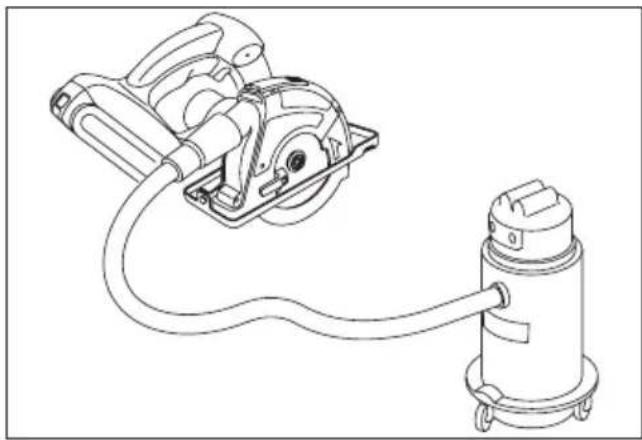

• Schließen Sie den Schlauch mit dem Staubsauger-Schlauchadapter EY9X012E (getrennt erhältlich) an die Säge an. Kompatibler Schlauchinnendurchmesser: 25 mm (1") bis 38 mm (1-1/2").
• Betreiben Sie den Staubsauger gemäß seiner Gebrauchsanleitung.

Abb. 12

HINWEIS:

Wenn die Säge Schwierigkeiten hat, Staub auszuwerfen oder zu sammeln, ist die Auslassöffnung der Säge möglicherweise mit Staub zugesetzt. Öffnen Sie die Frontabdeckung und entfernen Sie jeglichen Staub.

Bedienfeld

(1) (2) (3)

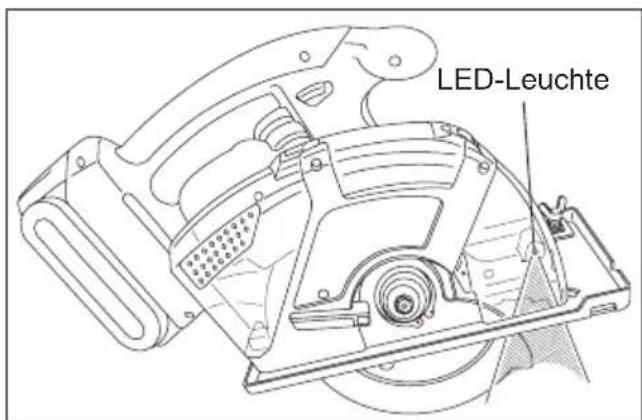

(1) LED-Leuchte Abb. 13

Betätigen Sie vor der Benutzung der LED-Leuchte einmal den Ein-Aus-Schalter.

Drücken Sie die LED-Leuchten-Einschalttaste.

Die Leuchte verbraucht nur sehr wenig Strom und beeinträchtigt nicht die Leistung der Maschine oder die Akkukapazität während der Benutzung.

VORSICHT:

Die eingebaute LED dient zur vorübergehenden Beleuchtung des kleinen Arbeitsbereichs. - Benutzen Sie sie nicht als Ersatz für eine reguläre Taschenlampe, weil sie nicht hell genug ist. Die LED-Leuchte schaltet sich aus, wenn die Maschine 5 Minuten lang nicht benutzt wird.

Vorsicht: SEHEN SIE NICHT IN DEN STRAHL

Die Benutzung von Bedienelementen oder Einstellungen oder die Durchführung von Vorgängen, die hier nicht beschrieben sind, kann zu gefährlicher Strahlungsfreisetzung führen.

(2) Überhitzungs-Warnlampe

Aus (normaler Betrieb)

Blinken: Überhitzung Zeigt an, dass der Betrieb wegen Akku-Überhitzung angehalten wurde.

Die Überhitzungsschutzfunktion hält den Maschinenbetrieb an, um den Akku im Falle einer Überhitzung zu schützen. Die Überhitzungswarnlampe am Bedienfeld blinkt, wenn diese Funktion aktiv ist.

• Falls die Überhitzungsschutzfunktion aktiviert wird, setzen Sie die Maschine gründlich abkühlen (mindestens 30 Minuten). Die Maschine ist wieder einsatzbereit, wenn die Überhitzungswarnlampe erlischt.
• Vermeiden Sie die Benutzung der Maschine in einer Weise, die wiederholte Aktivierung der Überhitzungsschutzfunktion verursacht.

(3) Akkuladungs-Warnlampe

Aus (normaler Betrieb)

Blinken (Keine Ladung) Akkuschutzfunktion aktiv

Übermäßiges (vollständiges) Entladen von Lithium-Ionen-Akkus verkürzt deren Lebensdauer beträchtlich. Die Maschine besitzt eine Akkuschutzfunktion, die übermäßiges Entladen des Akkus verhindert.

Die Akkuschutzfunktion wird unmittelbar vor der Erschöpfung des Akkus aktiviert und bewirkt Blinken der Akkuladungs-Warnlampe. - Wenn Sie bemerken, dass die Akkuladungs-Warnlampe blinkt, laden Sie den Akku unverzüglich auf.

Hinweise zur korrekten Verwendung (weitere Einzelheiten)

△WARNUNG

Zur Verhütung ernsthafter Verletzungen:

• Es ist wichtig, das zu schneidende Material mit einer geeigneten Vorrichtung sicher einzuspannen und die Säge mit beiden Händen festzuhalten, um einen Verlust der Kontrolle mit darauf resultierenden Verletzungen zu vermeiden.
• Abbildung 14 zeigt die korrekte Stellung zum Schneiden.
• Hände vom Schnittbereich fernhalten. Vergewissern Sie sich, dass sich keine Personen im Arbeitsbereich und unterhalb des Werkstücks aufhalten.
• Beim Schneiden niemals das Werkstück fassen oder halten.

Schneiden großer Bleche:

Stellen Sie die Schnitttiefe so ein, dass die Unterlage nicht beschädigt wird. (Siehe Abb. 15.) Große Bleche hängen durch oder verbiegen sich, wenn sie nicht korrekt abgestützt werden. Falls Sie versuchen, das Werkstück ohne korrekte Planlage und Abstützung zu schneiden, neigt das Sägeblatt zum Klemmen, wodurch Rückprall verursacht wird. (Siehe Abb. 16.) - Werkstücke nach Möglichkeit stets auf beiden Seiten der Schnittlinie in deren Nähe abstützen.

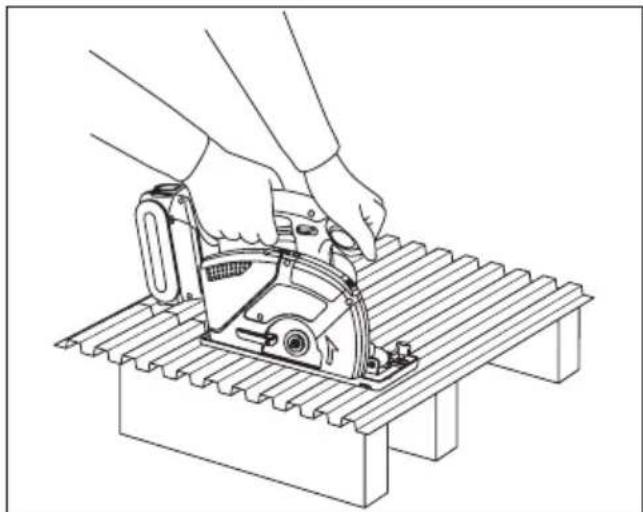

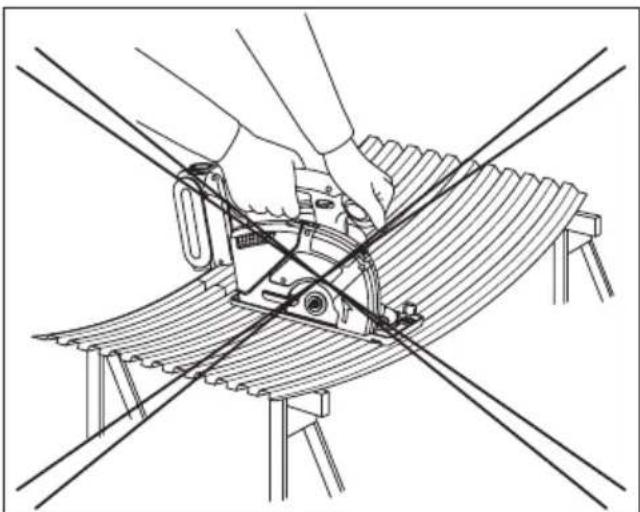

Schneiden von dünnen oder gewellten Materialien:

Führen Sie Schnitte in dünnen und gewellten Materialien in einem Abstand von mindestens 25 mm (1") von der Werkstückkante aus, um Verletzungen oder Beschädigung des Werkzeugs durch in die obere Abdeckhaube gezogene schmale Metallstreifen zu vermeiden.

• Nur scharfe Blätter verwenden. Bei scharfen Blättern besteht weniger die Gefahr von Verklemmen oder Rückprall.

Abb. 14

Abb. 15

Abb. 16

△WARNUNG

Zur Verhütung ernsthafter Verletzungen:

• Sollte das Blatt beim Schneiden blockieren oder muss der Schnitt aus anderen Gründen unterbrochen werden, sofort den Schalter loslassen. Halten Sie die Säge fest, bis das Blatt zum Stillstand gekommen ist.
• Ziehen Sie die Säge niemals bei rotierendem Blatt nach hinten oder vom Werkstück, um einen Rückschlag zu vermeiden. Achten Sie darauf, dass das Blatt gestoppt ist, bevor Sie die Säge vom Werkstück lösen.
• Um den Schneidbetrieb fortzusetzen, die Säge starten und warten, bis das Sägeblatt seine volle Drehzahl erreicht hat, dann langsam in den Schnitt einführen und den Schneidbetrieb fortsetzen.
• Setzen Sie die breitere Fläche des Gleitschuhs auf den fest abgestützten Teil des Werkstücks. (Siehe Abb. 17.) Die Säge niemals auf den Bereich aufstützen, der abgesägt wird. (Siehe Abb. 18.) Die Metallsäge mit beiden Händen fest fassen, um einen Verlust der Kontrolle zu verhindern. Unvorsichtiges Arbeiten kann zu schweren Verletzungen führen.

Abb. 17 Abb. 18

1. Sicherstellen, dass das Blatt stillsteht.

Obwohl diese Maschine eine Bremse besitzt, sollten Sie sich vergewissern, dass das Sägeblatt völlig zum Stillstand gekommen und die Schutzhaube geschlossen ist, bevor Sie die Maschine ablegen. 3. Verwenden Sie das Gerät nicht weiter, falls Störungen oder ungewöhnliche Symptome auftreten. Falls das Maschinengehäuse sehr heiß wird oder die Maschine nicht richtig funktioniert, nehmen Sie den Akku ab, und benutzen Sie die Maschine nicht weiter. Lassen Sie die Maschine von einer autorisierten Kundendienststelle überprüfen.

△WARNUNG

Um die Gefahr von schweren Verletzungen oder eines Brands zu verhüten, versuchen Sie nicht, die Maschine selbst zu reparieren. Versuchen Sie keinesfalls, das Maschinengehäuse zu zerlegen oder abzuändern. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren.

1. KÖRPERTEILE VON DER SÄGE FERNHALTEN.

Nach dem Schnitt die Metallsäge von Körper und Kleidungsstücken fernhalten.

Da die Schutzhaube einziehbar ist, könnte sie an Ihrer Kleidung hängen bleiben, so dass das Sägeblatt freigelegt wird. Halten Sie Ihre Kleidung von der Maschine fern. Hüten Sie sich vor den freiliegenden Sägeblattabschnitten, die im Bereich der oberen und unteren Schutzhaube vorhanden sind.

△WARNUNG

Schneiden von Metall verursacht Funken;

• Deshalb stets eine Schutzbrille tragen.
• Benutzen Sie die Maschine nicht in der Nähe von brennbaren Substanzen oder an Orten, an denen brennbare Substanzen benutzt werden. Es könnte sonst zu einem Brand und Verbrennungen kommen.
• Die Spindelarretierung darf auf keinen Fall bei rotierendem Sägeblatt eingerückt werden, oder als Versuch, die Maschine zu stoppen. Der Ein-Aus-Schalter darf auf keinen Fall bei eingerückter Spindelarretierung eingeschaltet werden. Anderenfalls kommt es zu schwerer Beschädigung Ihrer Maschine.

[Akku]

Für richtigen Gebrauch des Akkus

Li-Ion-Akku (EY9L40/EY9L41)

Um eine möglichst lange Lebensdauer des Li-Ion-Akkus zu erzielen, lagern Sie ihn nach dem Gebrauch, ohne ihn aufzuladen. - Achten Sie beim Laden des Akkus darauf, dass die Kontakte am Ladegerät frei von Fremdstoffen, wie z. B. Staub und Wasser usw., sind. Reinigen Sie die Kontakte vor dem Laden des Akkus, falls Fremdstoffe auf den Kontakten vorhanden sind.

Die Lebensdauer der Akkukontakte kann durch Anhaften von Fremdstoffen, wie z. B. Staub und Wasser usw., während des Betriebs beeinträchtigt werden.

• Wenn Sie den Akku nicht benutzen, halten Sie ihn von Metallgegenständen fern: Büroklammern, Münzen, Schlüssel, Nägel, Schrauben oder andere kleine Metallgegenstände können die Kontakte kurzschließen. Das Kurzschließen der Akkukontakte kann Funken, Verbrennungen oder einen Brand verursachen.
• Sorgen Sie bei Benutzung des Akkus für ausreichende Belüftung des Arbeitsplatzes.
• Wenn der Akku vom Werkzeug-Hauptteil abgenommen wird, ist die Akkuabdeckung sofort anzubringen, um zu verhindern, dass die Akkukontakte durch Staub oder Schmutz verunreinigt werden und ein Kurzschluss verursacht wird.

Lebensdauer des Akkus

Der Akku hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungsgemäßen Ladung die Betriebszeit extrem kurz ist, muss der Akku erneuert werden.

Batterie-Recycling

ACHTUNG:

Um Umweltschutz und Material-Recycling zu gewährleisten, müssen Sie die Batterie zur örtlichen Entsorgungsstelle bringen, falls eine solche in Ihrem Land vorhanden ist.

[Ladegerät]

Laden

Vorsichtshinweise für den Li-Ion-Akku

• Falls die Temperatur des Akkus unter etwa -10°C abfällt, wird der Ladevorgang automatisch abgebrochen, um eine Verschlechterung des Akkus zu verhindern.

Allgemeine Vorsichtsmaßnahmen für Li-Ion/Ni-MH/Ni-Cd-Akkus

• Der Umgebungstemperaturbereich liegt zwischen 0°C und 40°C . Wenn der Akku bei einer Akkutemperatur unter 0°C benutzt wird, funktioniert die Maschine möglicherweise nicht einwandfrei.
• Wenn ein kalter Akku (von etwa 0°C oder weniger) in einem warmen Raum aufgeladen werden soll, halten Sie den Akku für mindestens eine Stunde in dem Raum und laden Sie ihn auf, wenn er sich auf Raumtemperatur erwärmt hat.
• Den Akku abkühlen lassen, wenn er mehr als 2 × hintereinander aufgeladen wurde.
• Stecken Sie Ihre Finger nicht in die Kontaktöffnung, um das Ladegerät festzuhalten oder bei anderen Gelegenheiten.

VORSICHT:

Um die Gefahr eines Brandes oder Schadens am Ladegerät zu verhindern.

• Keinen Motorgenerator als Spannungssquelle benutzen.
• Decken Sie die Entlüftungsöffnungen des Ladegerätes und den Akku nicht ab.
• Trennen Sie das Ladegerät vom Stromnetz, wenn es nicht benutzt wird.

Li-Ion-Akku

HINWEIS:

Beim Kauf ist Ihr Akku nicht voll aufgeladen. Laden Sie dazu den Akku vor Gebrauch auf.

Ladegerät (EY0L80)

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführen des Steckers in eine Netzsteckdose können Funken erzeugt werden, was jedoch in Bezug auf die Sicherheit kein Problem darstellt.

1. Akku fest in das Ladegerät schieben.

1 Die Ausrichtmarkierungen ausrichten, und den Akku in den Schacht des Ladegerätes einsetzen.

2 In Pfeilrichtung nach vorn schieben.

1. Während des Ladens leuchtet die Ladekontrollampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische

Schaltung an, die ein Überladen verhindert.

• Das Laden beginnt nicht, solange der Akku noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch).

Die Bereitschaftslampe blinkt orange, bis der Akku abgekühlt ist.

Das Laden beginnt dann automatisch.

1. Die Ladekontrollampe (grün) blinkt langsam, wenn der Akku zu etwa 80% aufgeladen ist.
2. Wenn der Ladevorgang beendet ist, beginnt die Ladekontrollampe schnell grün zu blinken.
3. Falls die Akkutemperatur 0°C oder weniger beträgt, dauert der Ladevorgang bis zur vollen Aufladung des Akkus länger als die normale Ladezeit.

Selbst wenn der Akku voll aufgeladen ist, hat er nur etwa 50% der Leistung eines voll aufgeladenen Akkus bei normaler Betriebstemperatur.

1. Falls die Betriebslampe nicht unmittelbar nach dem Anschluss des Ladegeräts aufleuchtet oder die Ladekontrollampe nach Ablauf der normalen Ladezeit nicht schnell grün blinkt, konsultieren Sie einen Vertragshändler.
2. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrollampe auf. Nach einigen Minuten beginnt die Ladekontrollampe rascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.

Ni-MH/Ni-Cd-Akku

HINWEIS:

Beim ersten Aufladen der Akkus oder beim Aufladen nach längerer Ruhezeit die Akkus etwa 24 Stunden lang aufladen, um die volle Kapazität zu erreichen.

Ladegerät (EY0L80)

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführen des Steckers in eine Netzsteckdose können Funken erzeugt werden, was jedoch in Bezug auf die Sicherheit kein Problem darstellt.

1. Akku fest in das Ladegerät schieben.

1. Während des Ladens leuchtet die Ladekontrolllampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

• Das Laden beginnt nicht, solange der Akku noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch).

Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist. Das Laden beginnt dann automatisch.

1. Wenn der Ladevorgang beendet ist, beginnt die Ladekontrolllampe schnell in Grün zu blinken.
2. Wenn die Ladekontrolllampe nicht unmittelbar nach dem Anschließen des Netzkabels aufleuchtet oder nach Ablauf der normalen Ladezeit nicht erlischt, wenden Sie sich bitte an einen autorisierten Fachhändler.
3. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrolllampe auf. Nach einigen Minuten beginnt die Ladekontrolllampe rascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.

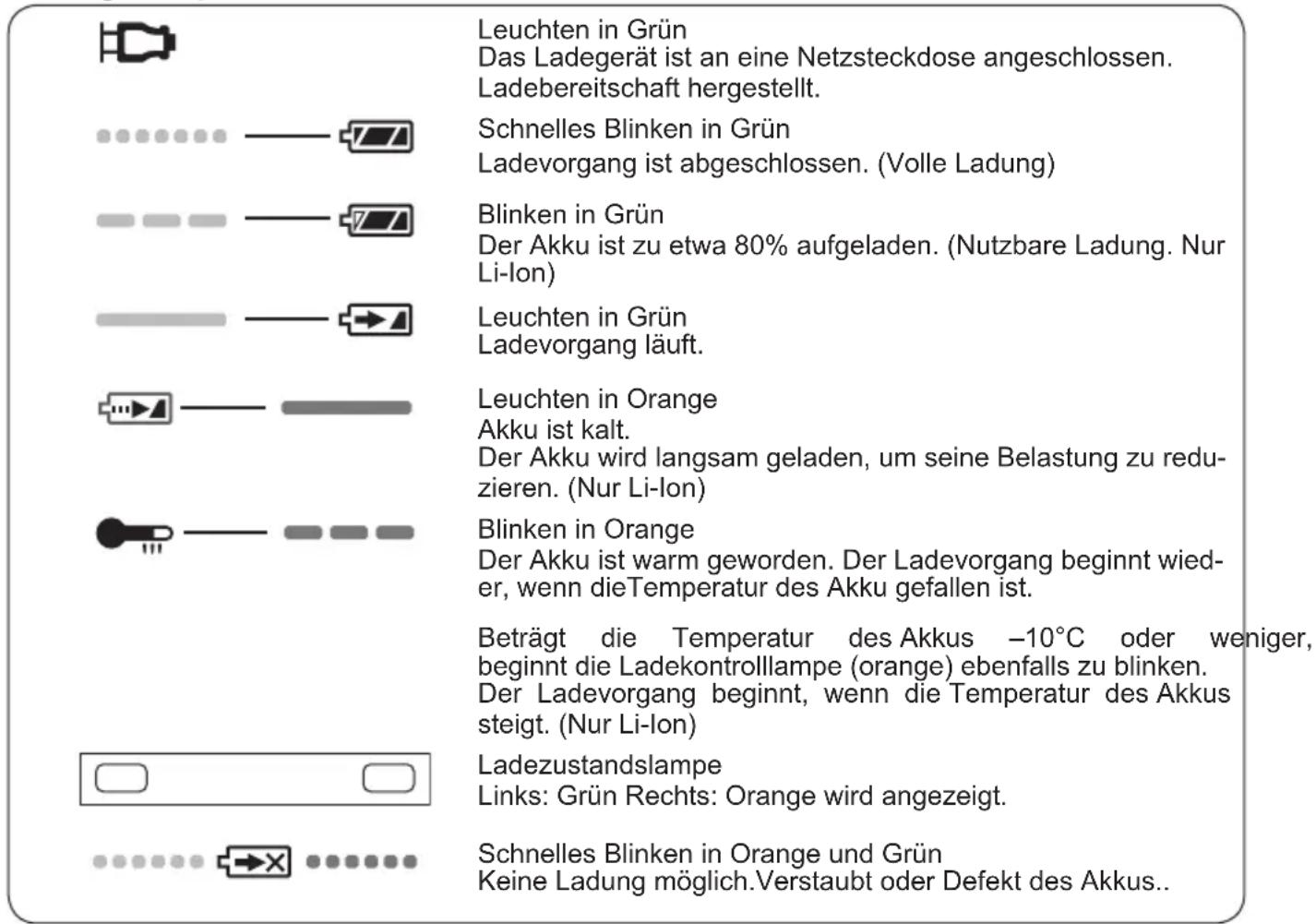

Anzeigelampen

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich bitte an Ihren Händler oder Lieferanten für genauere Informationen.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (unter zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

V. WARTUNG

△WARNUNG

Um ernsthafte Körperverletzung zu vermeiden, entfernen Sie stets den Akku von der Maschine, bevor Sie mit irgendwelchen Wartungsarbeiten beginnen.

VORSICHT:

Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, müssen alle Instandsetzungs- und Wartungsarbeiten von einer autorisierten Fachwerkstatt durchgeführt werden. Bestehen Sie auf Verwendung von Original Panasonic-Bauteilen.

Reinigen der Maschine

Halten Sie Ihre Maschine für gute Schneidleistung und die Aufrechterhaltung der Sicherheit stets sauber.

Führen Sie diese Schritte aus:

1. Nehmen Sie den Akku von der Maschine ab.
2. Wischen Sie die Maschine mit einem trockenen, weichen Tuch ab. Verwenden Sie kein nasses Tuch oder Reinigungsflüssigkeiten. Diese könnten die Oberfläche der Säge angreifen.
3. Wischen Sie Öl oder Fett ab, die dazu führen könnten, dass die Maschine schlüpfrig oder schwer zu handhaben wird.
4. Das Blatt abnehmen und Staub entfernen.

VORSICHT:

Tauchen Sie niemals Teile des Werkzeugs in Flüssigkeit ein.

Klarsichthaube

WARNUNG

Falls die Schutzhaube Risse oder Beschädigung aufweist, bringen Sie die Maschine für einen Austausch zu einer autorisierten Kundendienststelle. Versuchen Sie nicht, die Säge in diesem Zustand zu benutzen. Es könnte sonst zu ernsthaften Verletzungen kommen. Benutzen Sie Ihre Maschine niemals mit einer beschädigten transparenten Schutzhaube oder ohne die transparente Schutzhaube. Herausgeschleuderte Späne könnten ernsthafte Verletzungen verursachen.

VI. ZUBEHÖR

WARNUNG

Die Verwendung von anderen Zubehörteilen, die nicht in dieser Anleitung aufgeführt sind, kann zu Brand, elektrischen Schlägen oder Verletzungen führen. Verwenden Sie ausschließlich das empfohlene Zubehör. - Wenn ein Sägeblatt für Material verwendet wird, das dicker oder dünner ist als für das betreffende Sägeblatt empfohlen, können die Schnittkanten rau werden. Außerdem ist die Gefahr größer, dass das Sägeblatt zurückschlägt oder es zu anderen Verletzungen kommt.

Hartmetallbestücktes Sägeblatt für Metall

• EY9PM13C

Zum Schneiden ungehärteter Eisenmaterialien Materialdicke

Hartmetallbestücktes Sägeblatt für dünnes Metall (Sonderzubehör)

• EY9PM13D

Zum Schneiden ungehärteter Eisenbleche, die eine saubere Schneidkante erfordern Materialdicke

Hartmetallbestücktes Sägeblatt für Holz (Sonderzubehör)

• EY9PW13A

Zum Schneiden von Holz allgemein

Hartmetallbestücktes Sägeblatt für dünnes Holz (Sonderzubehör)

• EY9PW13B

Zum Schneiden von dünnem Holz, das eine saubere Schneidkante erfordert Empfohlene Materialdicke bis zu 12 mm

Hartmetallbestücktes Sägeblatt für Kunststoff (Sonderzubehör)

• EY9PP13B

Zum Schneiden von Kunststoff

Empfohlene Materialdicke bei Acryl- und Vinylchloridplatten:

Staubsaugerschlauchadapter (Sonderzubehör)

Parallelanschlag (Sonderzubehör)

• EY9X012E

Für bequeme Längsschnitte und wiederholtes Schneiden auf gleiche Breite

VII. TECHNISCHE DATEN

Betriebsspannung 14,4 V DC
Blattdrehzahl 3600 min	-1 (rpm)
BlattformatAußendurchmesser 135 mm (5-3/8")Aufspannlochdurchmessr 20 mm (25/32")
Maximale Schnittiefe 0 - 46 mm (0" - 1-13/16") (φ135 mm Blatt)
Gesamtlänge 329 mm (12-61/64")
Gewicht (mit Akku: EY9L40/EY9L41)	2,65 kg (5,7 lbs)
GeräuscheVibration	Siehe beiliegendes Blatt.

AKKU

Modell	EY9L40 EY9L41
Akku	Li-Ion-Akku
Akkuspannung	14,4 V DC (3,6 V × 4 Zellen)
Kapazität	3 Ah	3,3 Ah

AKKU-LADEGERÄT

Modell EY0L80
Nennleistung Siehe Leistungsschild auf der Unterseite des Ladegerätes.
Gewicht 0,95 kg (2,1 lbs)

[Li-Ionen-Akku]

Ladezeit 3 Ah		14,4 V 21,6 V 28,8 V
		EY9L40	EY9L60	EY9L80
		Nutzbar: 35 Min.	Nutzbar: 45 Min.	Nutzbar: 55 Min.
		Voll: 50 Min.	Voll: 60 Min.	Voll: 70 Min.

Ladezeit 3,3 Ah		14,4 V
		EY9L41Nutzbar: 45 Min.Voll: 60 Min.

[Ni-MH/Ni-Cd-Akku]

Ladezeit		7,2 V	9,6 V 12	V 15,6 V 18	V 24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086
		20 Min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
			25 Min.
	2 Ah	EY9168 E	Y9188	EY9106	EY9136		EY9116
				EY9107			EY9117
		30 Min.					60 Min.
	3 Ah			EY9200	EY9230	EY9210	EY9210
				45 Min.	90 Min.
	3,5 Ah			EY9201	EY9231	EY9251	EY9251
				55 Min.	65 Min.

HINWEIS: Diese Tabelle kann Modelle enthalten, die möglicherweise in Ihrer Region nicht angeboten werden. Bitte beachten Sie den aktuellen Gesamtkatalog. HINWEIS: Name und Adresse des Händlers entnehmen Sie bitte der beiliegenden Garantiekarte.

I. EINFÜHRUNG

VII. TECHNISCHES DATENBLATT

VII. TECHNISCHE DATEN

Aufladen ist nicht möglich. Schmutz auf dem Akku oder Akku defekt.

VII. TECHNISCHE DATEN

1. Ist die Klinge korrekt montiert?

Kontrollieren Sie, dass die Sechskantschraube ordentlich gesichert ist. (Siehe Abb. 6.)

1. Ist das Blatt korrekt montiert?

Kontrollieren Sie, dass die Sechskantschraube ordentlich festgezogen ist. (Siehe Abb. 6)

Befolgen Sie die folgende Vorgehensweise:

Befolgen Sie die folgende Vorgehensweise:

Bitte konsultieren Sie den neuesten allgemeinen Produktkatalog.
