EY4542 - Zaag PANASONIC - Gratis gebruiksaanwijzing en handleiding

Soort product	Accu cirkelzaag
Merk	Panasonic
Model	EY4542
Motorspanning	14,4 V DC
Onbelaste snelheid	3600 min⁻¹ (omw/min)
Bladdiameter	135 mm (5-3/8")
Asopening	20 mm (25/32")
Maximale zaagdiepte	0 – 46 mm (0" – 1-13/16")
Totale lengte	329 mm (12-61/64")
Gewicht (met accu EY9L40/EY9L41)	2,65 kg (5,7 lbs)
Accutype	Oplaadbare Li-ion
Compatibele accu-capaciteiten	EY9L40 (3 Ah) / EY9L41 (3,3 Ah)
Lader	EY0L80
Te zagen materialen	Hout, niet-gehard ferrometaal, non-ferrometalen, kunststof
Aanbevolen zaagbladtypes	Hardmetaal voor metaal (EY9PM13C), hout (EY9PW13A), kunststof (EY9PP13B)

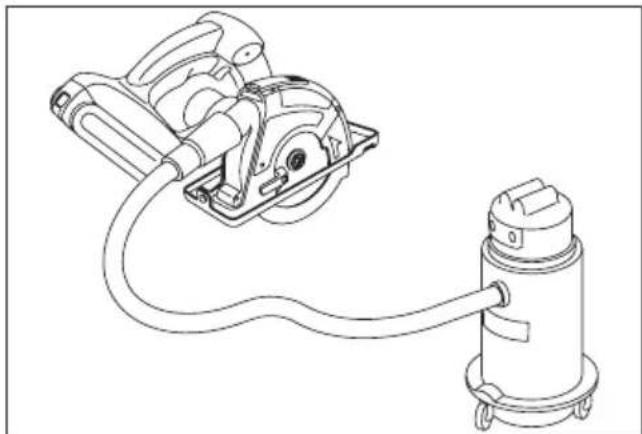

Stofafzuiging	Ingebouwde stofbox + stofzuigeradapter (EY9X012E)

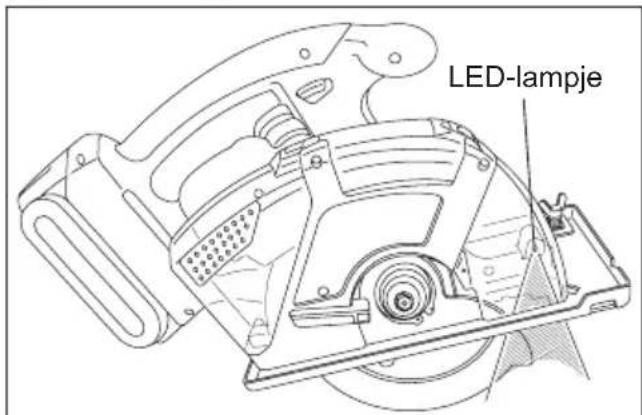

Verlichting	Ingebouwde LED-lamp
Beveiligingen	Automatische onderste zaagbladbescherming, zaagbladrem, oververhittings- en overmatige ontladingsbeveiliging
Onderhoud	Reinigen met droge doek; reparaties overlaten aan een erkend centrum
Garantie	Zie bijgevoegde garantiekaart

Veelgestelde vragen - EY4542 PANASONIC

Wat zijn de essentiële veiligheidsmaatregelen voor het gebruik van de Panasonic EY4542 cirkelzaag?

Lees de handleiding volledig voor gebruik. Draag altijd een veiligheidsbril en een stofmasker. Houd uw handen nooit in de buurt van het zaaggebied en houd de zaag met beide handen vast. Zorg ervoor dat de onderste zaagbladbescherming correct functioneert vóór elk gebruik.

Hoe vervang ik het zaagblad van de EY4542 zaag?

Verwijder de accu van het gereedschap. Gebruik de intrekbare handgreep om de onderste zaagbladbescherming te openen. Houd de spindelvergrendelingsknop ingedrukt en draai de zeskantbout los met de meegeleverde sleutel. Vervang het zaagblad en zorg ervoor dat de rotatiepijlen overeenkomen. Draai de bout vast nadat u de ring weer hebt gemonteerd.

Wat is de gebruiksduur van de Li-ion accu?

De gebruiksduur hangt af van het te zagen materiaal en de accucapaciteit. Met een EY9L40 accu (3 Ah) bedraagt de gebruiksduur ongeveer 35 minuten bij typisch continu gebruik. Volledig opladen duurt ongeveer 50 minuten met de EY0L80 lader.

Hoe stel ik de zaagdiepte in?

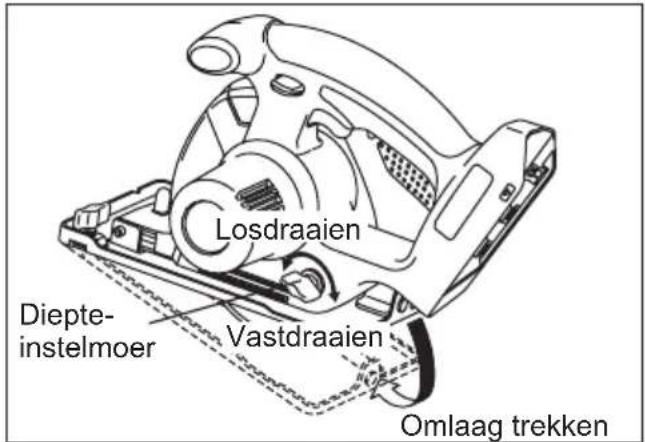

Verwijder de accu. Draai de diepte-instelmoer op de geleider los. Pas de diepte aan met behulp van de markeringen op de onderste zaagbladbescherming. Stel voor een plank van 10 mm het zaagblad zo in dat het ongeveer 5 mm onder het werkstuk uitsteekt. Draai de moer weer vast voordat u gaat zagen.

Kan ik een stofzuiger gebruiken om stof op te vangen?

Ja, de zaag is compatibel met een stofzuiger via de slangadapter EY9X012E (apart verkrijgbaar). Sluit een slang aan met een binnendiameter van 25–38 mm. Gebruik GEEN stofzuiger bij het zagen van metaal vanwege brandgevaar door vonken.

Hoe voorkom ik terugslag (kickback)?

Om terugslag te voorkomen, houdt u de zaag stevig vast met beide handen en positioneer uw lichaam aan de zijkant van het zaagblad. Ondersteun grote werkstukken goed. Gebruik scherpe zaagbladen en forceer de zaag nooit. Bij vastlopen laat u de schakelaar los en wacht u tot het zaagblad volledig stopt voordat u de zaag verwijdert.

Wat te doen als het oververhittingslampje knippert?

Het oranje oververhittingslampje knippert wanneer de thermische beveiliging wordt geactiveerd. Laat het gereedschap volledig afkoelen (minstens 30 minuten) voordat u het opnieuw gebruikt. Vermijd langdurig gebruik zonder pauze om dit te voorkomen.

Welke zaagbladtypes kan ik met deze zaag gebruiken?

Gebruik alleen zaagbladen met een diameter van 135 mm en een asopening van 20 mm. Aanbevolen zaagbladen zijn: EY9PM13C (metaal), EY9PW13A (hout), EY9PP13B (kunststof). Gebruik nooit slijpschijven of beschadigde zaagbladen.

Hoe onderhoud ik de EY4542 zaag correct?

Verwijder vóór elk onderhoud de accu. Reinig het gereedschap met een droge doek – gebruik nooit vloeistoffen. Verwijder regelmatig stof uit de stofbox en het voorste deksel. Neem voor reparaties contact op met een erkend Panasonic servicecentrum.

Hoe laad ik de Li-ion accu op?

Sluit de EY0L80 lader aan op een stopcontact. Plaats de accu en lijn de markeringen uit. Het groene lampje knippert tijdens het laden en wordt snel groen wanneer het laden is voltooid. Als de accu warm is, knippert het oranje lampje tot deze is afgekoeld. De laadtijd voor een 3 Ah accu is ongeveer 50 minuten.

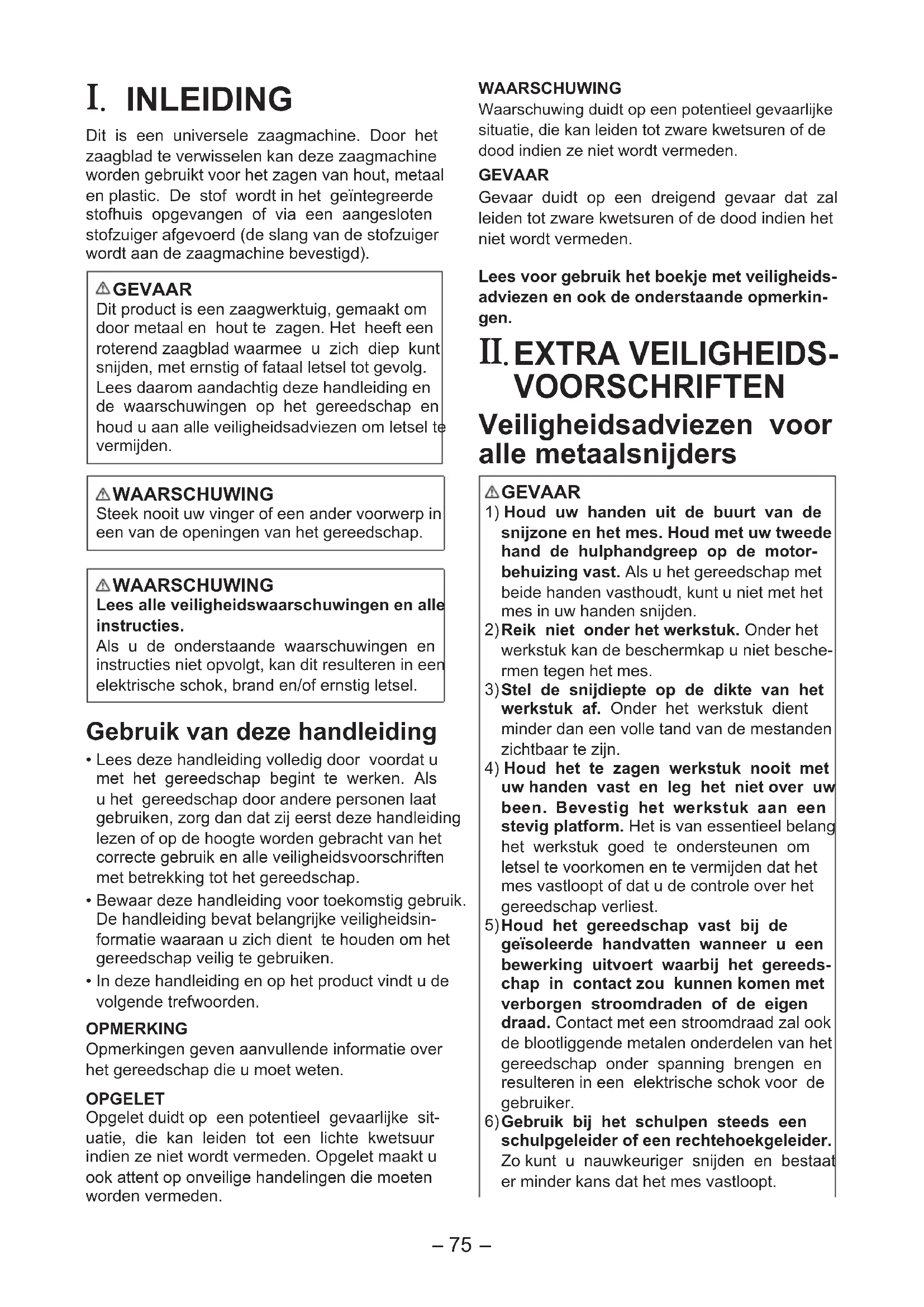

GEBRUIKSAANWIJZING EY4542 PANASONIC

Lees deze gebruiksaanwijzing aanachtig door voor u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele naslag.

Nederlands:Bladzijde 75

Espanol: Pagina 92

Pycckn: CtpaHua 176

Dit is een universe zaagmachine. Door het zaagblad te verwisselen kan deze zaagmachine worden gezrukt voor het zagen van hout, metaal en plastic. De stof worden in het geintegreerde stofhuis opgevangen of via een aangesloten stofzuiger afgevoerd (de slang van de stofzuiger worden aan de zaagmachine bevestigd).

GEVAAR

Dit product is een zaagwerktuig, gemaakt om door metaal en hout te zagen. Het heeft een roterend zaagblad waarmee u zich diep kurz snijden, met ernstig of fataal letsel tot gevolg. Lees waarom aandachtig deze handleiding en de waarschuwingen op het gereedschap en houd u aan alle veiligheidsadviezen om letsel te vermijden.

WAARSCHUWING

Steek nooit uw vinger of een ander voorwerp in een van de openingsen van het gereedschap.

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle instructies.

Als u de onderstaande waarschuwingen en instructies Niet opvolgt, kan dit resulteren in een elektrische schok, brand en/of ernstig letsel.

Gebruik van deze handleiding

Lees deze handleiding volledig door voordat u met het gereedschap begint te werken. Als u het gereedschap door andere personen LAST gebruiken, zorg dan dat zich eerst deze handleiding lezen of op de hoogte worden gebracht van het correcte gebruik en alle verilgheidsvoorschriften met betrekking tot het gereedschap.
- Bewaar deze handleiding voor toekomstig gebruik. De handleiding bevat belangrijke veiligheidsinformatie waaraan u zich dient te houden om het gereedschap veilig te gebruiken.
- In deze handleiding en op het product vindt u de volgende trefwoorden.

OPMERKING

Opmerkingen geben aanvullende informatie over het gereedschap die u moet weten.

OPGELET

Opgelet duidt op een potentieel gevaarlijke situatie, die kan leiden tot een lichte kwetsuur indien ze Niet worden vermeden. Opgelet maakt u ook attent op onveiligige handelingen die要去en worden vermeden.

WAARSCHUWING

Waarschuwing duidt op een potentieel gevaarlijke situatie, die kan leiden tot zwetsuren of dedood indien ze nicht worden vermeden.

GEVAAR

Gevaar duidt op een dreigend gevaar dat za leiden tot zware kwetsuren of de dood indien het nicht worden vermeden.

Lees voor gebruik het boekje met veiligheids- adviezen en ook de onderstaande opmerkin-gen.

II. EXTRA VEILIGHEIDS-VOORSCHRIFTEN

Veiligheidsadviezen voor alle metaalsnijders

GEVAAR

1) Houd uw handen uit de buurt van de snijzone en het mes. Houd met uw tweede hand de hulphandgreep op de motorbehuizing vast. Als u het gereedschap met beiden handen vasthoudt,kest u Niet met het mes in uw handen snijden.
2) Reik nicht onder het werkstuk. Onder het werkstuk kan de beschemkap u zich beschermen gegen het mes.
3)Stel de snijdiepte op de dikte van het werkstuk af. Onder het werkstuk dient minder dan een volle tand van de mestanden zichtaar te+zijn.
4) Houd het te zagen werkstuk nooit met uw handen vast en leg het Niet over uw been. Bevestig het werkstuk aan een stevig platform. Het is van essentieel belang het werkstuk goed te ondersteunen om letsel te voorkomen en te vermijden dat het mes vastloopt of dat u de controle over het gereedschap verliest.
5) Houd het gereedschap vast bij de geïsoleerde handvatten wonneer u een bewerking uitvoert waar bij het gereedschap in contact zou kuren met verborgen stroomdraden of de eigendraad. Contact met een stroomdraad za ook de blootliggende metalen onderdelen van het gereedschap onder spanning brengen en resulteren in een elektrische schok voor de gebruiker.
6) Gebruik bij het schulpen steeds een schulpgeleider of een rechtehoekgeleider. Zo kunt u nauwkeuriger snijden en bestaat er minder kans dat het mes vastloopt.

7) Gebruik steeds een mes waarvan de asgaten de juiste groote en de juiste vorm (diamant vs. rond) hebben. Messen die nicht passen op het montagematerialial van het gereedschap zullen excentrisch draaien, waardoor u de controle over het gereedschap verliest.
8) Gebruik nooit beschadigde of ongeschichte pasringen of bouten voor de messen. De pasringen en de bout van het mes zich speciaal ontworpen voor uw gereedschap, met het oog op een optimale prestatie en een veilig gebruik.

Verdere veiligheidsadviezen voor alle metaalsnijders

Oorzaak en maatregelen ter voorkoming van terugslag:

• een terugslag is een plotselinge reactie op een geklemd, vastgelopen of slecht uitgelijnd mes, waardoor het gereedschap niet longer onder controle is en "opspringt"uit het werkstuk waar de gebruiker toe;
• wonneer het mes klem komt te zitten of vast -loopt doordat de snijsnede dichtgaat,komt het mes tot stilstand en springt het gereedschap door de reactie van de motor snel terug in de richting van de gebruiker;
• als het mes verdraaid of slecht uitgelijnd raakt in de snijsnede, kuren de tanden op het achtervlak van het mes zich in het bovenste oppervlak van het hout boren, waardoor het mesuit de snede springt, maar de gebruiker toe.

Een terugslag is het resultaat van een verkeerd gebruik en/of foutieve werkwijzen of -omstandig heden en kan worden voorkomen door het nemen van de juiste voorzorgsmaatregelen.

1) Behoud met beiden handen een stevige greep op het gereedschap enplaats uw Armen zodanig dat u de kracht die worden ontwikkeld door een terugslag kurz opvangen. Houd uw lichaam.altijd aan een van beiden kanten van het mes en nooit zo dat u op een lijn met het mes bent. Bij een terugslag kan het gereedschap awhilet springen, maar u kunt de kracht van een terugslag in bedwang honden door de juiste voorzorgsmaatregelen te nemen.
2) Wanner het mes is vastgelopen of wan - neer u om een andere reden de snijsnede Niet afwerkt,That dan de hendel los en laat het gereedschap bewegingsloos zitten in het materiaal tot het mes volledig tot stilstand is gekomen.Probeer nooit het ger

eedschap uit het werkstuk te verwijderen ofchteruit te trekken verwijl het mes nog in beweging is, om het risico op een terugslag te vermijden.

Ga na wat de oorzaak van het vastlopen is en los het probleem op.

3) Wanner u het snijden in het werkstuk hervat, moet u het mes in de snede centreren en kijkken of de mestanden Niet vastzitten in het materiaal.

Als het mes vastloopt, kan het omhoogsprin-gen of terugslaan uit het werkstuk wonneer het gereedschap opnieuw worden gestart.

4) Ondersteun große panelen om het risico op klem raken van het mes en een terugslag te beperken.

Grote panelen haben de neinging door te zakken onder hun eigen gewicht. De steun要去 aan beiden zichden onder het paneel worden geplaatst, zichbij de snijlijn en derand van het paneel.

5) Gebruik geen bot of beschadigd mes.

Ongeslepen of slecht gemonteerde messen makeen een smalle snede, wat leidt tot overmatige wrijving, vastlopen van het mes en terugslag.

6) De blokkeerhendels van de mesdiepte- en aftschuinafstelling要去en goed vastzitten voor u begint te snijden.

Als de snij-afstelling verandertijdens het snijden, za dit leiden tot het vastlopen van het mes en een terugslag.

7) Wees extra voorzichtig wanner u "uit - sparingen snijdt" in bestaande wanden of andere blinde zones.

Het vooruitstekende mes kan in voorwerpen snijden die een terugslag hunnen veroorzaken.

Veiligheidsadviezen voor\ deze zaagmachine

1) Controller voor elk gebruik of de onderste beschemkap goed sluit. Gebruik de zaagmachine Niet als de onderste beschemkap Niet vrij beweegt en onmiddelijk sluit. De onderste beschemkap mag nooit in de geopende stand worden vastgeklemd of vastgebonden.
Als het gereedschap per ongeluk valt, kan de onderste beschemkap verbogen raken. Haal de onderste beschemkap met de terugtrekhendel omhoog en controllerer of.Deze vrij beweegt en het zaagblad en andere metalen onderdelen nicht raakt, in elke zaaghoek en zaagdiepte.
2) Controller de werkung van de veer van de onderste beschemkap. Als de beschem

kap en de veer Niet juist werken,要去\ deze hersteld worden voordat u het gereedschap gekruikt.

Het is möglichk dat de onderste beschemkap Niet vlot sluit als gevolg van beschadigde onderdelen, kleverige afzettingen of openhoping van vuil.

3) De onderste beschemkap mag alleen met de hand worden teruggetrokken voor speciale bewerkingen, zoals het zagen van "uitsparingen" of het "samengesteld zagen". Haal de onderste beschemkap met de terugtrekhendel omhoog en LAST de beschemkap los zodra het mes in het materiaal zaagt.

Voor alle andere zaagbewerkingen moet u de onderste beschemkap automatisch latent werken.

4) Let er steeds op dat de onderste beschcher - mkap het zaagblad volledig afdekt voordat u het gereedschap op een werkbank of de vloer legt.

Een Niet beschermd, nog draaiend zaagblad
zal er toe leiden dat het gereedschap acheteruit beweegt en alles ophaar weg doorzaagt.
Houd er rekening mee dat het even duurt voordat het zaagblad tot stilstand komt nadat de schakelaar is losgelaten.

5) Gebruik geen slijpwielen.
6) Draag.altijd een stofmasker als er bij het werk stof vrijkomt.
7) Gebruik zaagbladen die door de fabrikant worden aanbevolen.
8) Draag oorbescherming wonneer u het gereedschap langere vrijelijk更是 elkaar gebruikt.
9) Het risico op een terugslag is groter maar - mate de lading van de accu afneemt.
10) Zorg ervoor dat u het materiaal inspecteert. Let erop dat u geen ander materiaal doorzaagt.
11) Laat het gereedschap nicht vallen.
12) Laat het gereedschap Niet slingeren.
13) Voorkom dat de ventilatieopengingen afgedekt worden en zorg ervoor dat ze stofvrij worden gezogen.
14) Klem het gereedschap Niet in een bank schroef. Zaag nooit terwijl het gereedschap ondersteboven in een bankschroef is geklemd. Dit is bijzonder gevaarlijk en kan ernstige ongevallen tot bevolg hebben.
15) Draag nooit gebreide handschoenen.
16) Let er bij gelebruik van het gereedschap op een hoge plaats op dat niemand zich onder het gereedschap bevindt.

17) Raak het zaagblad Niet meteen na het zagen aan. Het zaagblad kan bijzonder heet zich en brandwonden veroorzaken.
18) Raak het materiaal Niet aan nadat het gezaagd is. Het gezaagde materiaal kan bij-zonder heet zich.
19) Gebruik geen snijolie. Het gebruik van snijolie kan brand veroorzaken.
20) Zaag geen werkstukken die bedekt of verwuild zijn met benzine, olie, oplosmiddelen, witte spiritus enz.

Blootstelling aan deze materialen kan beschadiging van de doorzichtigige beschermkap veroorzaken.

21) Verwijder de doorzichtigige beschemkap en de onderste beschemkap Niet. Als de doorzichtigige beschemkap en de onderste beschemkap worden verwijderd of beschadigd zich,要去 u het gereedschap maar een erkende hersteldienst brengen om de onderden te latentervangen.
22) Start het zaagblad Niet wanner dit in contact is met het werkstuk. Wacht totdat het zaagblad de volle snugheid heeft bereikt voordat u begint met zagen.

Symbool

Symbool	Betekenis
V	Volt
——	Gelijkstroom
n0	Onbelaste snugheid
... min-1	Omwentelingen of toeren per minuut
A	Ampère

WAARSCHUWING

• Gebruik enkel Panasonic accu's die bestemd zijn voor gebruik met dit oplaadbare gereed-schap.
  Gooi de accu nooit in vuur of stel deze ook Niet aan overmatige hitte bloot.

• Sla geen nagels en dergelijkte in de accu en stel deze ook Niet bloot aan schokken. Probeer de accu ook Niet te demonteren of er wijzigingen in aan te brengen.

• Zorg dat de accupolen Niet in contact komen met metalen voorwerpen.
  Berg de accu Niet indezelfde doos op warrin nagels of andere metalen voorwerpen zijn.

• Laad de accu Niet op een plaat met hoge temperaturen op, zoals in de buurt van een vuur of in direct zonlicht. De accu kan oververhit worden, in brand vliegen of exploderen.
• Gebruik uitsluitend de voorgeschreven acculader voor het opladen van de accu. De accu zou anders+kennen gaan lekken, oververhit worden of exploderen.
• Bevestig.altijd het accudeksel nadat u de accu van het gereedschap of de acculader hebt losgemaakt. Het is anders möglich dat de occupolen kortgesloten worden met möglich brand tot gevolg.

III. MONTAGE

Bevestigen en verwijderen van de accu

OPGELET:

Controleer voordat u de accu aanbrengt of de hoofdschakelaar van het gereedschap goed werkten terugkeert maar de "OFF" stand wonneer u deze loslaat.

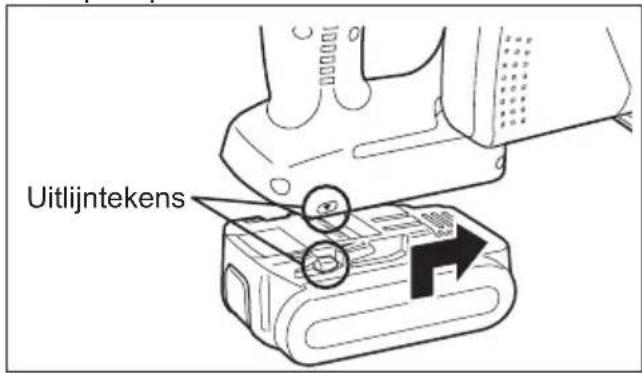

1. Bevestigen van de accu (zie Afb. 2)

Breng de uittlijtekens gegenover elkaar en bevestig de accu.

Schuif de accu waar achteren totdat deze op de plaats vastklikt.

Afb. 2

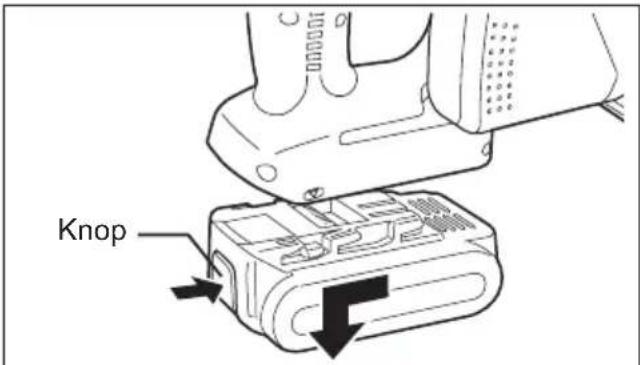

1. Verwijdersen van de accu (zie Afb. 3)

Duw op de knop aan de Voorkant om de accu los te make.

Afb. 3

IV. BEDIENING

Voordat u het gereedschap gebruikt

Dit gereedschap dient enkel om ongehard ferrometaal, non-ferrometaal, hout en plastice zagen. Zie het hoofstuk "Accessoires" voor een lijst met zaagbladen die geschikt zich voor de diverse toepassingen van het gereedschap. Neem de volgende voorzorgsmaatregelen inacht om letsel te voorkomen:

• Zaag Niet geleijktijdig door meerdere materialen.
  Zaag de materialen om de beurt.
• Zaag geen gezehard staal.

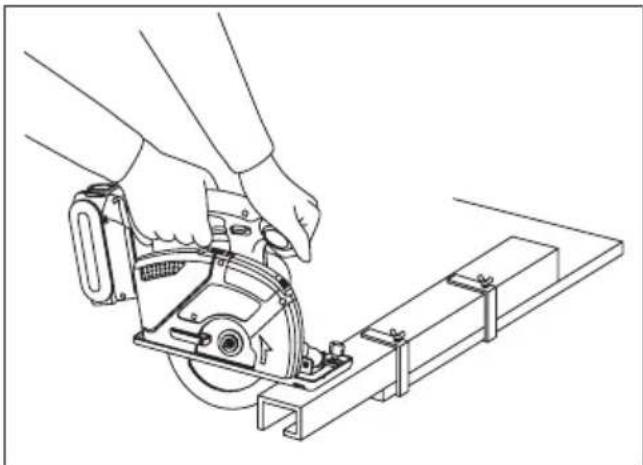

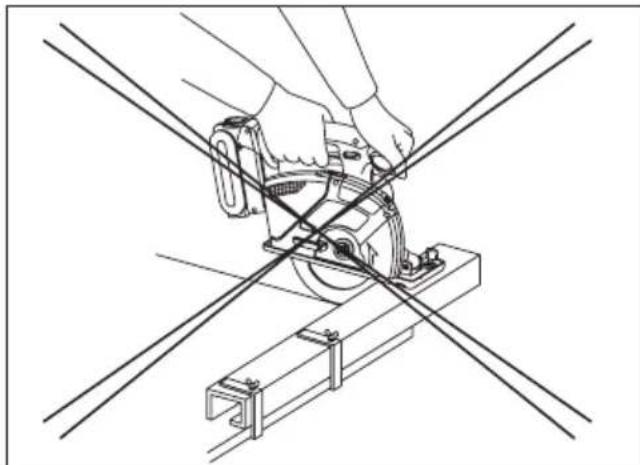

• Zaag de materialen met de brede rand van des schoen over de vastgeklemde kant van het materiaal heb.
• Raak het zaagblad, het werkstuk en de metaalsplinters Niet met blote handen aan meteen na het zagen; deze können heetijken waardoor uzicht verbrandt.

Telkens voordat u het gereedschap gebruikt, moet u controlleren of dit in goede staat verkeert.

Doe dit aan de hand van de volgende controliest:

1. Is het zaagblad in de juiste richting gemonteerd?

De pijl op het zaagblad moet indezelfde richting wijzen als de pijl op de bovenste beschermkap.

1. Is het zaagblad gemonteerd zoals het hoor?

Controller of de zeskantbout stevig is vast -gedraid. (Zie Afb. 6)

1. Ziet het zaagblad er goed UIT?

Vervang het blad onmiddelijk als het gebarsten is of als een van de tanden is afgebroken.

1. Sluit de onderste beschemkap zoals het hoort?

WAARSCHUWING

Om letsel te voorkomen, mag u het gereedschap Niet gebruiken als de onderste beschemkap nicht snel over het zaagblad schuift.

1. Is de doorzichtigige beschemkap stevig bevestig?
2. Is de accu opgeladen en stevig aan het ger -eedschap bevestigd?
3. Is de diepte-instelmoer voor het zagen stevig vastgedraaid?
4. Is het werkstuk stevig vastgeklemd op een zaagbok of werkbank?
5. Ils het stofhuis of de voorste afdekking verstopt met stof?

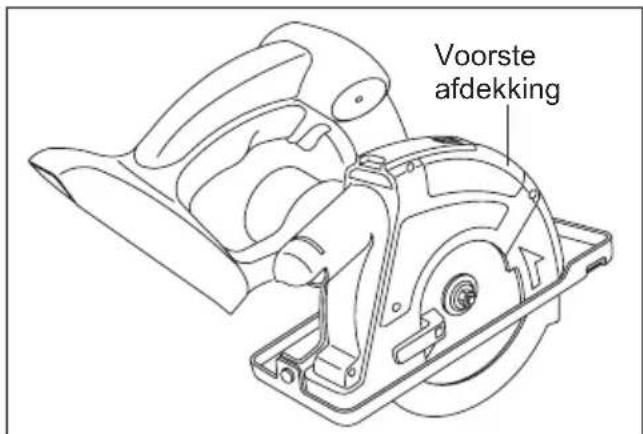

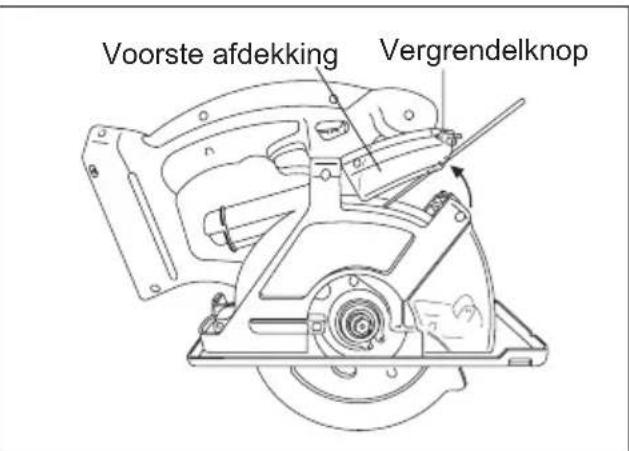

Als dit het geval is, maakt u de vergrendelknop voor de voorste afdekking los en verwijdert dan het stof in de afdekking. Als de afdekking volledig verstopt is, kut u een lang voorwerp zoals een schroevendraier gebruiken om het stof te verwijderen. Nadat dit is gedaan, kan de voorste afdekking wee gesloten worden. (Zie Afb. 4)

Afb. 4

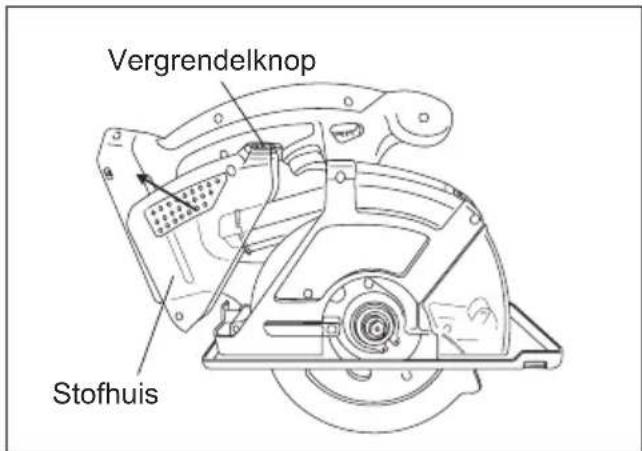

Als er stof in het stofhuis is, maakt u de stofhuisvergrendelknop los, verwijdert dan het stofhuis en daarna het stof. Nadat dit is gedaan, kan het stofhuis wee bevestigd worden. (Zie Afb. 5.)

Afb. 5

Monteren van het zaagblad

Volgudge stappen:

1. Maak de accu los van het gereedschap.
2. Verwijder eventueel schraapsel van het zaagbladoppervlak.
3. Gebruik de terugtrekhendel om de onderste beschemkap terug te trekken (te openen).

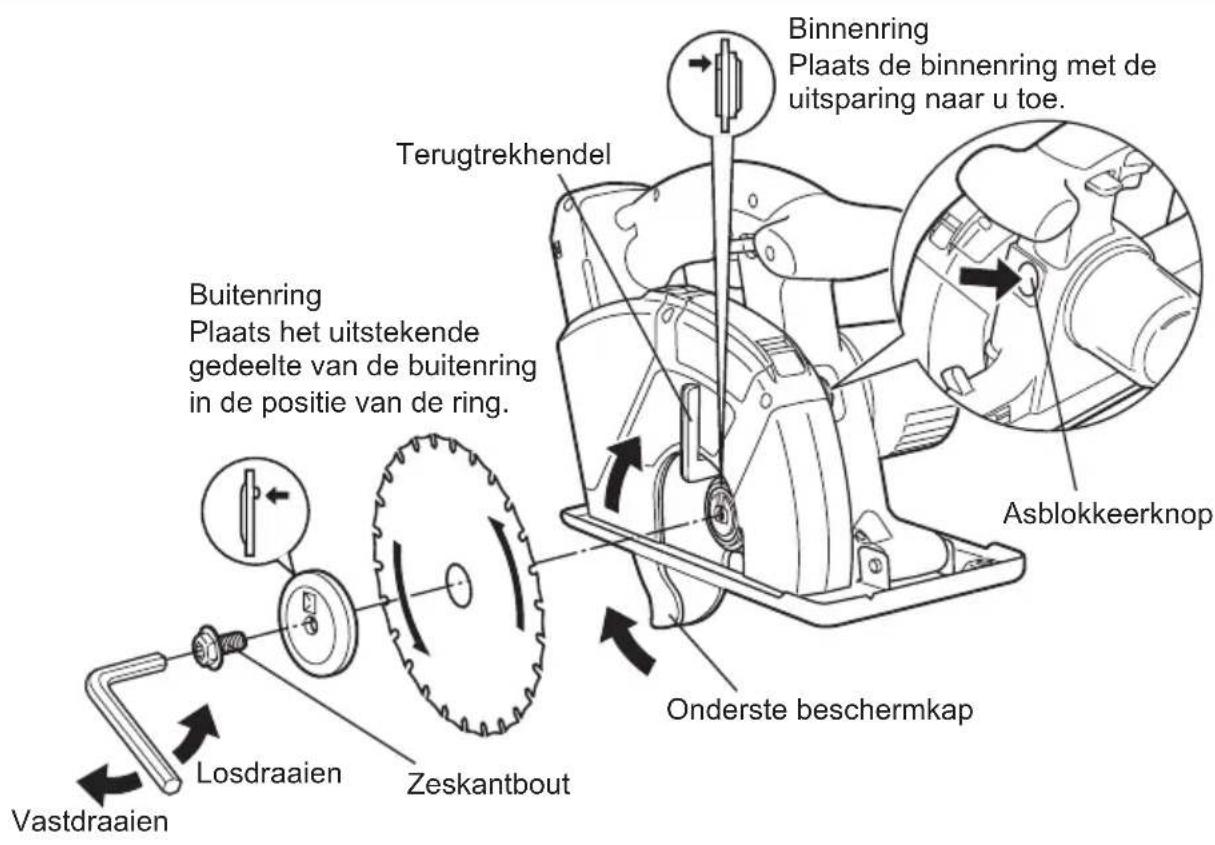

4. Monteer het zaagblad zoals afgebeeld. (Zie Afb. 6.)

Zorg dat de pijl op het zaagblad en de pijl op de doorzichtige beschemkap indezelfderingichting wijzen.

1. Breng de buitenring aan.
2. Steek de zeskantboutaar binnen.
3. Houd de asblokkeerknop ingedrukt. Hierdoor wordt voorkomen dat het zaagblad gaat draaien.
4. Draai de zeskantbout stevig met de bijgelev- erde zeskantsleutel vast. Berg de zeskantsleutel op.

OPMERKING:

Bewaar de zeskantsleutel in de opberggleuf op de zaagmachine wanner u deze nicht gebruikt.

WAARSCHUWING

Het Niet opvolgen van deze instructies kan resulteren in ernstig letsel.

Verwijdersen van het zaagblad

OPGELET:

Het zaagblad is heet meteen na het zagen. Laat het zaagblad afkoelen voordat u het verwijdert.

Volg deze stappen:

1. Maak de accu los van het gereedschap.
2. Houd de asblokkeerknop ingedrukt. Hierdoor wordt voorkomen dat het zaagblad gaat draaien.
3. Draai de zeskantbout met de bijgeleverde zeskantsleutel los.

OPMERKING:

Bewaar de zeskantsleutel in de opberggleuf op de zaagmachine wonneer u deutsche nicht gebruikt.

1. Verwijder de zeskantbout en de buitenring.
2. Gebruik de terugtrekhendel om de onderste beschemkap terug te trekken (te openen).
3. Verwijder voorzichtig het zaagblad.
4. Maak het gereedschap indien nodig schoon.

OPGELET:

Wees voorzichtig dat u niet met het zaagblad in uw handen snijdt.

• Wikkel een gezebuilt zaagblad in dik papier of golfkarton. Dit om te voorkomen dat iemand zich aan het zaagblad zou snijden.

Afb. 6

Gebruik van het gereedschap

OPGELET:

Om de kans op letsel te verminderen, moet u de veiligheidsadviezen aan het begin van deze handleiding zorgvuldig doorlezen voordatu het gereedschap gelebruikt.

WAARSCHUWING

Om de kans op letsel te verminderen, moet u tijdens het gebruik van de zaagmachine een veiligheidsmasker of bril dragen met zijafscheming. Draag ook een stofmasker bij het zagen van materialen waarbij Veel keine deeltjes vrijkomen. Gebruik de zaagmachine Niet in de regen. Dit kan resulteren in een elektrische schok of de zaagmachine kan rook uitsoten.

Zaag geen materialen waarop terpentijn, benzine, olie e.d. zit Dit kan ertoe leiden dat het stofhuis barst met letsel tot gevolg.

Volgudge stappen:

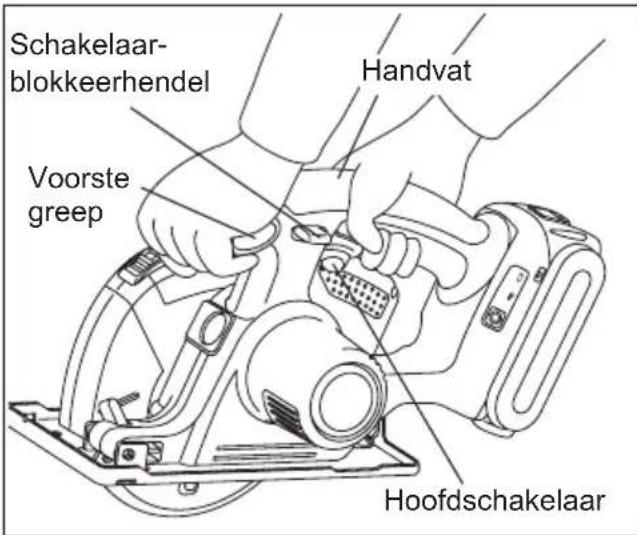

Houd het gereedschap met beiden handen vast. (Zie Afb. 8) Probeer geen zaagsplinters te verwijderen verwijl het zaagblad in beweging is.

1. Lijn de richtijn op de schoen uit met uw zaaglijk. (Zie Afb. 7)

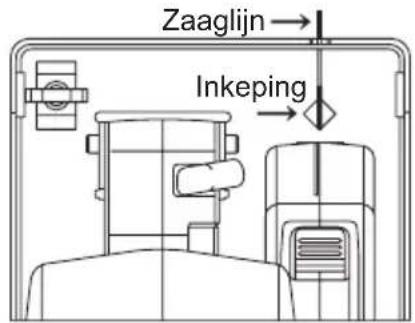

Uitlijnen met de zaaglijk

• Plaats de inkeping op de schoen boven de zaaglijk en lijn de bovenste en onderste hoek van de ruitvormige opening uit met de lijn. Zaag eerst een testsnede,want de zaagpositie kan verschillen afhankelijk van het gebruike zaagblad.

Afb. 7

1. Druk de schakelaarblokkeerhendel omlaag, knijp de hoofdschakelaar in om de motor te starten en LAST dan de schakelaarblokkeerhendel wee los.

Afb. 8

OPGELET:

• Controller of schakelaarblokkeerhendel werkt. Als de hoofdschakelaar kan worden gebrukt zonder de schakelaarblokkeerhendel in te drukken, moet u onmiddelijk stoppen. Breng het gereedschap maar een erkende hersteldienst.
• Houd steeds met een hand het handvat vast en met de andere hand de voorste greep. (Zie Afb. 8) Houd het gereedschap stevig vast en druk de schakelaar volledig in.
• Het zaagblad mag het materiaal dat gezaagd worden nicht raken voordat u de motor start. Wacht totdat het zaagblad op volle snugheid is voordat u met zagen begint.
• Dit gereedschap beschikt nicht over een voorziening om de hoofdschakelaar in de "ON" stand te blokkeren en u moet dus ook Niet proberen om de hoofdschakelaar in de "ON" stand te blokkeren.
• Begin met zagen wanneer het zaagblad op volle snugheid is.
• Zorg dat de zaaglijkrecht blijft tijdens het zagen.Beweeg het gereedschap met een constante snelheid vooruit, terwijl u de rand van het zaagblad in het oog houdt via de doorzlichtige beschemkap.

WAARSCHUWING

Voorkom een gevaarlijke terugslag. Houd de schoen van het gereedschap plat op het werkvlak van het materiaal dat worden gezaagd.
- Forceer het gereedschap Niet. Gebruik een lichte en constante druk.

1. Stop met zagen als de motor warm begint aan te voelen. Laat het gereedschap afkoelen voordat u het werk hervat.
2. Het is een veilige gewoonte om na gebruik en alvorens het gereedschap op te bergen de accu te verwijderen.

Instellen van de zaagdiepte

• Verwijder de accu.
• Draai de diepte-instelmoer los en stel de zaagdiepte in aan de hand van de schaalverdeling op de onderste beschemkap. Wanner ukaar bent met het instellen van de zaagdiepte, draait u de diepte-instelschroef wee stervig vast.
• Als houtmaterial onder dan 10 mm (3/8") dik is, moet u de zaagdiepte zo instellen dat het zaagblad ongeveer 5 mm (3/16")uit de onderkant van het material steekt.

Afb.9

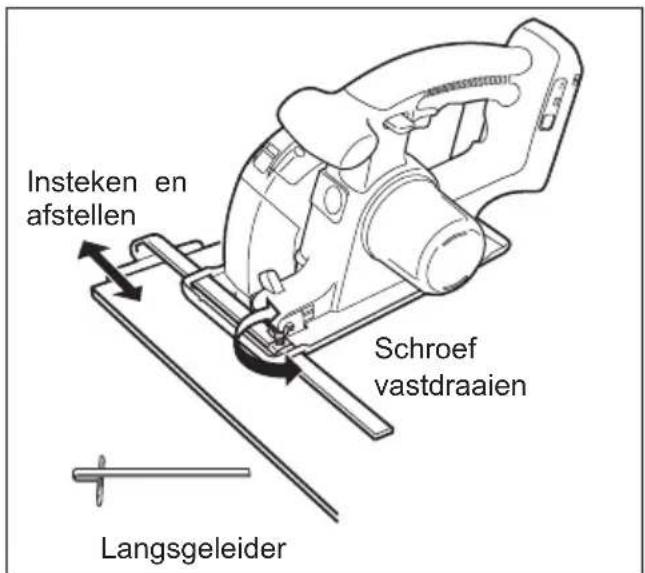

Langsgeleider (EY3500B7727)

(Verkrijgbaar als accessoire, nicht bijgeleverd) De langsgleider is handig voor het zagen van schulpen en voor herhaalde smeden met gelijke bredte.
- Verwijder de accu.
- Steek de langsgeleideraar binnen en stel de zaagbreedte af. (Zie Afb. 10)
- Draai de schroef stevig vast om de langsgleider vast te zetten.

Afb. 10

Stof verzamelen

WAARSCHUWING

• Voordat u metaal begint te zagen, moet u altijd het stofhuis leegmaken, dan de voorste afdekking openmaken en ook waar het stof verwijderen.
• Gebruik van de zaagmachine voor het zagervan metaal terwijl er ontbrandbare materiailen in het stofhuis�n, kan resulteren in brand.
• Bij het zagen van metaal moet u de zaagmachine algijd gebruiken met het stofhuis eraan bevestigd.
• Rondvliegende vonden en metaalsplinters kuren letse veroorzaken.
• Bij het zagen van metaal mag geen stofzui-ger aan het gereedschap worden bevestigd. De vonken en hete metaalsplinters konnen ertoe leiden dat de stofzuiiger in brand vliegt. Bedien de stofzuiiger zoals beschreven in de handleiding van dat apparaat.

(1) Verzamel het stof in het stofhuis.

• Maak het stofhuis leeg wanner dit vol is met stof.
• Maak het stofhuis leeg voordat u de zaagmachine opbergt.
• Capaciteit van het stofhuis

Bij het doorzagen van elektrische leidingen met een diameter van 25 mm (1") ongeveer 130 stuks.
Bij het doorzagen van 45 mm (1-25/32") x 45 mm (1-25/32") stukken hout ongeveer 150 stuks.

OPMERKING:

Bij het zagen van sommige materialen kan het stof in de voorste afdekking verstopt raken wanner de materialen worden gezaagd.

Afb. 11

(2) U kunt ook een stofzuiger gebruiken voor het opvangen van stof.

• Sluit de zaagmachine met behulp van de EY9X012E stofzuigerslangadapter (los ver - krijgbaar) op de stofzuigerslang aan.

Geschikte binnendiameter van stofzuigerslang: 25mm (1") tot 38 mm (1-2/1")

• Bedien de stofzuiger zoals beschreiben in de waar bij geleverde handleiding.

Afb. 12

OPMERKING:

Wanneer de zaagmachine geen stof kan verwijderen of verzamelen, is het möglichk dat de stofuitlaat verstopt is met stof. Open de voorste afdekking en verwijder het aanwezigestof.

Bedieningspaneel
(1) (2) (3)

(1) LED-lampje
Afb. 13

Trek altijd een keer aan de hoofdschakelaar voordat u het LED-lampje gekruikt.
Druk op om het LED-lampje in en uit te schaken.

Het lampje verbruikt erg weinig stroom en zal de prestatie van het gereedschap en de capaciteit van de accu bijna Niet beinvloeden.

OPGELET:

• Het ingebouwde LED-lampje is slechts bedoeld om het werkgebied kortstondig te verlichten.
• Gebruik het lampje Niet als verranging voor een normale zaklantaarn, want hetlicht is Niet sterk genoeg.
• Het LED-lampje gaat automatisch uit wanner het gereedschap langer dan 5 minutes nicht worden gebrukt.

Opgelet: KIJK NIET RECHTSTREEKS IN DE LICHSTRAAL.

Het gebruik van bedieningsorganen, het makes van afstellingen of het uitvoeren van procedures die Niet in deze handleiding staan beschreiben, kan leiden tot blootstelling aan gevaarlijke straling.

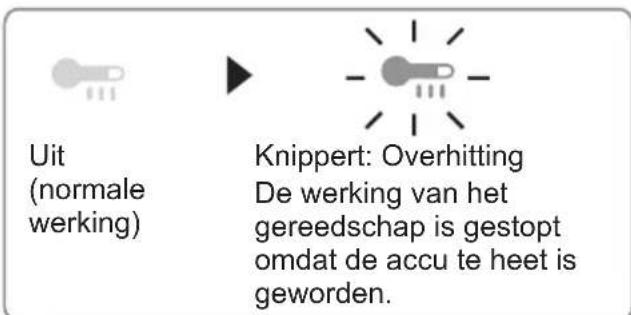

(2) Oververhitting-waarschuwingslampje

De oververhitting-beveiligingsfunctie zorgtervoordat het gereedschap stopt wanner de accu te heetwordt. Het oververhitting-waarschuwingslampje op het bedieningspaneel knippert wanner dezebeveiligingsfunctie is geactiveerd.

• Wanner de oververhitting-beveiligingsfunctie is geactiveerd, moet u het gereedschap goed latent afkoelen (minstens 30 minutes). Het gereedschap kan waar gebruikt worden wanner het oververhitting-waarschuwingslampje uitgaat.
  Zorg ervoor dat u het gereedschap nicht zodanig gezruikt dat de oververhitting-beveiligingsfunctie veelvuldig in werkung treedt.

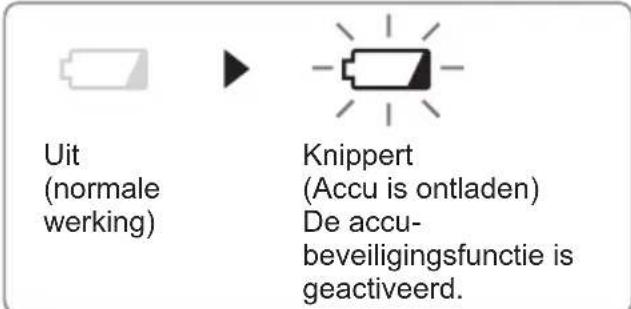

(3) Accuspanning-waarschuwingslampje

Buitensporige (volledige) ontlading van een lithium-ion accu heeft een zeer nadelige invloed op de levensduur van de accu. Het gereedschap is uitgerust met een accu-beveiligingsfuCNTie

om buitensporige ontlading van de accu te voorkomen.

• De accu-beveiligingsfunctie worden geactiveerd meteen voordat de accu ontladen is en zorgt ervoor dat het.accuspanning-waarschuwingslampe begint te knipperen.
• Als u ziet dat het accuspanning-waarschuwingslampje knippert, moet u de accu meteen opladen.

Voor een correct gebruik (ver-dere details)

WAARSCHUWING

Om ernstig letsel te voorkomen:

• Het is belangrijk een geschikt voorwerp te gebruiken om het materiaal dat gesneden worden te ondersteunen en ook moet u de metaalsnjider stevig met beiden handen vasthouden, om te voorkomen dat u de controle verliest en het risico loopt op ernstig letsel.
• Afbeelding 14 toont de juiste houding.
• Houd de handen uit de buurt van de snijzone.
  Zorg dat omstanders voldoende uit de buurt zich en deze zich ook nicht onder het werkstuk bevinden.
• Probeer het materiaal tijdens het snijden Niet met uw hand vast te honden.

Grote stukken snijden:

Ondersteun groote stukken. Zorg dat u de diepte van de snede zo instelt dat u alleen door het werkstuk snijdt en Niet door de ondersteuning. (Zie afb. 15.)

Grote stukken hebben de neiging door te zakken of te buigen wonneer ze Niet goed worden ondersteund. Als het werkstuk nicht vlak ligt of nied goed ondersteund is wonneer u het snijdt, kan het mes vastlopen met een terugslag tot gevolg. (Zie afb. 16.)

• Ondersteun het materiaal Niet op eenplaats ver verwijderd van de snede.

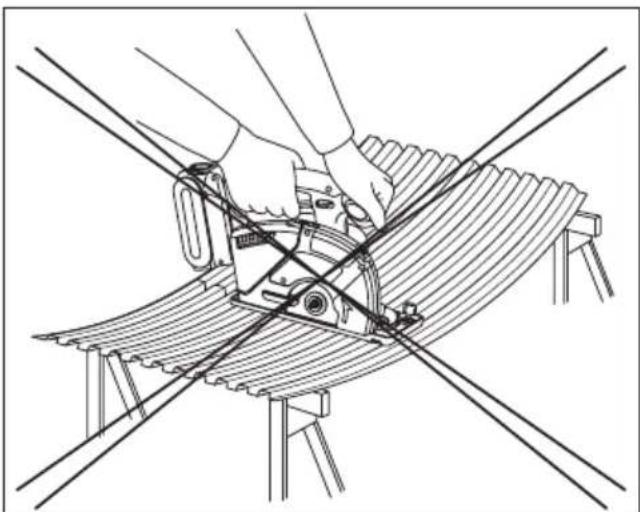

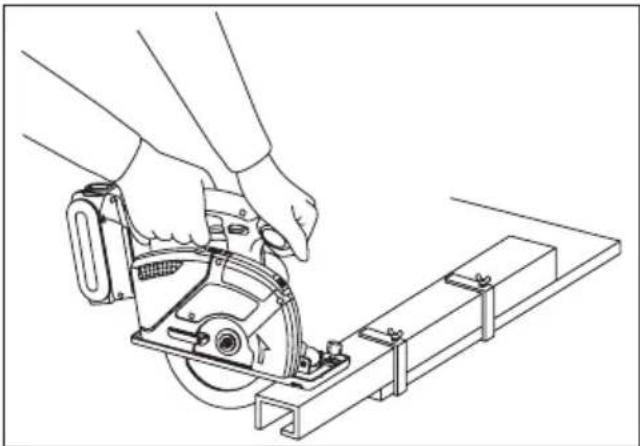

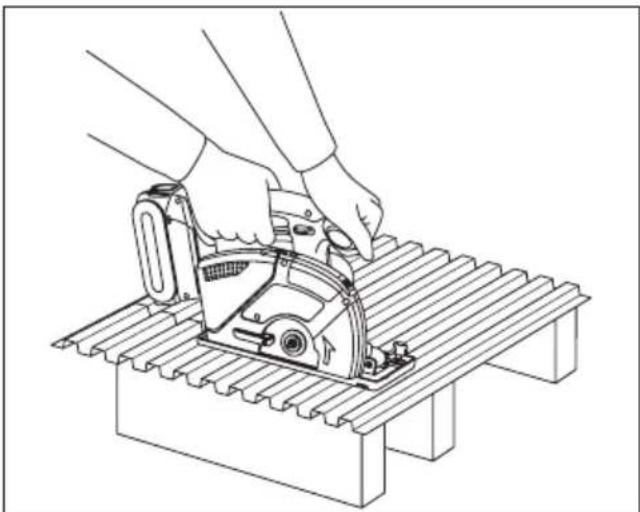

Dunne of gegolfde materialen snijden:

Snij dunne of gegolfde materialen minstens 2,5 cm (1") vanaf de rand van het werkstuk om persoonlijk letsel of beschadiging van het werkstuk te voorkomen als gevolg van dunne streken metaal die in de bovenste beschemkap worden getrokken.

• Gebruik enkel scherpe messen. Schone en scherpe messen verkleinen het risico op blokkeren of terugslag.

Afb. 14

Afb. 15

Afb. 16

WAARSCHUWING

Om ernstig letsel te voorkomen:

• Wanner u een onvolledige snede maakt of wanner het zagen worden onderbroken, wanner het zaagblad klemt of wanner de zaagmachine vastloopt: staat de hoofdschakelaar ommiddelijk los en staat de zaagmachine bewegingsloos in het materiaal zitten totdat het zaagblad volledig tot stilstand is gekomen.
• Om een terugslag te vermijden, mag u nooit proberen om de zaagmachine uit het werkstuk te trekken ofijken te trekken verwijl het zaagblad nog in beweging is. Controller of het zaagblad volledig tot stilstand is gekomen en trek dan de zaagmachine uit de snede.

• Om het zagen te hervatten, moet u de zaagmachine starten, het zaagblad op volle snugheid latent komen, de zaagmachine langzaam wee in de snede brengen en doorgaan met zagen.

• Plaats het breedste stuk van de schoen op het gedeelte van het werkstuk dat stevig ondersteund is (zie Afb. 17), nooit op het gedeelte dat worden afgezaagd (zie Afb. 18).

Houd de zaagmachine stevig vast om te voorkomen dat u de controle verliest. Onvoorzichtig werken kan leiden tot ernstig letsel.

Afb. 17 Afb. 18

1. Wacht totdat het zaagblad stilstaat.
   Hoewel het gereedschap is uitgerust met een rem, moet u voordat u het gereedschap neerzet controlleren of het zaagblad volledig tot stilstand is gekomen en de onderste beschemkap over het zaagblad is geschoven.
2. Gebruik het gereedschap Niet als u垦s abnormaals opmerkt. Verwijder de accu onmiddelijk.

Als het gereedschap zeer warm wordt of Niet maar behoren werk, moet de accu worden verwijderd en mag het gereedschap Niet langer worden gebruikt. Laat het gereedschap nakijken door een erkende hersteldienst.

WAARSCHUWING

Om ernstig letsel te voorkomen, mag u nooit proberen om het gereedschap zich te herstellen. U mag het gereedschap nooituit elkaar nemen of er veranderingen in aanbrengen. Er zich geen onderdelen in het gereedschap die door de gebruiker konnen worden hersteld.

1. ZORG DAT DE ZAAGMACHINE NOOIT IN CONTACT KOMT MET UW LICHAAM.

Let op dat de zaagmachine na het maken van een snede nicht langus uw been of zij schuurt.

De onderste beschemkap is terugtrekbaar. Het gevaar bestaat dus dat de beschemkap zich vasthaakt aan uw kleding en het zaagblad Niet langer is afgedekt. Houd het gereedschap ver van uw kleding. Pas op voor delen van het zaagblad die Niet door de bovenste en onderste beschemkap�n bedekt.

WAARSCHUWING

Het zagen van metaal veroorzaakt vonken, dus:

Draag steeds een veiligheidsbril.
- Gebruik het gereedschap nicht zich bij ontvlambare stoffen of in een ruimte waar ontvlambare stoffer worden gebruikt. Dit kan leiden tot brand en brandwonden.

1. Schakel nooit de asblokkering in terwijl het zaagblad draait of in een poging om het gereedschap te stoppen. Zet nooit de schakelaar aan wonneer de asblokkering is ingeschakeld. Dit kan leiden tot ernstige schade aan uw gereedschap.

[Accu]

Voor een juist gebruik van de accu

Li-ion accu (EY9L40/EY9L41)

Voor een optimale levensduur van de Li-ion accu要去 u de accu na gebruik opbergen zonder dat u deze oplaadt.
- Kijk bij het laden van de accu of de aansluitingen op de acculader vrij়n van vreemde bestanddelen zoals stof en water, enz. Reinig de aansluitingen als u vreemde bestanddelen op de aansluitingen aantreft.

De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beinvloed worden door vreemde bestanddelen zoals stof en water, enz.

• Wonneer de accu Niet worden gebruikt, dient u deze uit de buurt van metalen voorwerpen te honden zoals paperclips, munten, sleutels, nagels, schroeven of anderekleine metalen voorwerpen die de aansluitpunten van de accu met elkaar in contact hunnen brengen.

Wanner de aansluitpunten van de accu worden kortgesloten, kan dit resulteren in vonden, brandwonden of zelfs brand.

• Zorg er bij gebruik van de accu voor dat de werkplaats goed geventileerd is.
• Wonneer de accu van het gereedschap worden losgemaakt, moet u meteen het accudeksel op de accu aanbrengen om te voorkomen dat er stof en vuil op de accu-aansluitingen komt waardoor er kortsluiting kan ontstaan.

Levensduur van de accu

De levensduur van de oplaadbare accu is nicht onbeperkt. U dient een neue accu aan te schaffen indien de gebruikstijd na de accu geladen te hebben aanzienlijk korter worden.

Recyclen van de accu

ATTENTIE:

Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen, dient u de accu maar een hiervoor bestemd inzamelpunt te brengen.

Li-ion accu EY9L40/EY9L41

Bij dit product zijn batterijen geleverd.

Wanner deze leeg zich, moet u ze nicht weggoieten maar inleveren als KCA.

[Acculader] Opladen

Informatie voor de Li-ion accu

• Als de temperatuur van de accu lager worden dan ongeveer -10^ , zal het opladen automatisch stoppen om een verslechtering van de toestand van de accu te voorkomen.

Belangrijke informatatie voor Lioi/Ni-MH/Ni-Cd accu's

• De optimale omgevingstemperatuur is:tussen 0^ (32^) en 40^ (104^)
  Als de accu worden gebruikt verwijl de temperatuur van de accu lager is dan 0^ (32^) kan het voorkomen dat het elektrisch gereedschap Niet goed functioneert.
• Laat een koude accu (kouder dan 0^ (32^) ), voordat deze worden opgeladen in een warme omgeving, eerst minimaal een uur in deze rui-mte liggen om op temperatuur te komen.
• Laat de lader afkoelen wonneer u meer dan twee accu's na elkaar oplaadt.
• Steek uw vingers nicht in de contactopening wanner u de lader vastpakt.

OPGELET:

Om brandgevaar en beschadiging van de acculader te voorkomen.

• Gebruik geen stroom van een motorgenerator.
• Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt.
  Maak de acculader los wanneer deze nicht worden gebruikt.

Li-ion accu

OPMERKING:

De accu is nicht volledig opgeladen wanner u deze koopt. Laad de accukaarom voor gebruik op.

Acculader (EY0L80)

1. Steek de lader in een stopcontact.

OPMERKING:

Wanner de stekker in het stopcontact worden gestoken, hunnen er vonden,zijn,maar dit is Niet gevaarlijk.

1. Plaats de accu goed in de lader.

1 Zet de uitlijntekens gegenover elkaar en plaats de accu in de acculader.
2 Schuif de accu in de richting van de pijl waar voren.

1. De laadindicatorlicht op tijdens het laden. Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu worden overladen.
2. Wonneer de accu warm is, zal deutsche nicht worden opgeladen (bijvoorbeeld direct na intensief gebruik).
   De orangje standby-indicator knippert tot de accu is afgekoeld.
   Vanaf dat moment worden de accu automatisch opnieuw geladen.
3. De laadindicator (groen) knippert langzaam wanner de accu ongeveer 80% is opgeladen.
4. Wanner het opladen is voltooid, za de laad-indicator snel groen gaan knipperen.
5. Als de temperatuur van de accu minder dan 0^ is, zal het volledig opladen van de accu langer duren dan de standard oplaadtijd.

Zelfs nadat de accu volledig is opgeladen, zal deze in dit geval slechts ongeveer 50% van het accuvermogen hebben in vergelijkking met een accu die bij normale bedrijfstemperatuur volledig is opgeladen.

1. Als de spanningsindicator Niet meteen oplicht nadat de acculader op een stopcontact is aangesloten of als de laadindicator Niet snel groen knippert nadat de standard oplaadtijd is verstreten, moet u contact opnemen met een officièle dealer.
2. Als een volledig opgeladen accu opniew in de acculader worden geplaatst, za het oplaadlampje oplichten. Na enkele minutes kan het oplaadindicatielampje snel gaan knipperen om aan te gezven dat het opladen is voltooid.

Ni-MH/Ni-Cd accu

OPMERKING:

Laad een neue accu, of een accu die u voor een langeijd Niet hebft gebruikt, ca. 24 uur op voor het verkrijgen van een optimale gebruikstijd.

Acculader (EY0L80)

1. Steek de lader in een stopcontact.

OPMERKING:

Wanner de stekker in het stopcontact worden gestoken, kuren er vonden,zijn, maar dit is Niet gevaarlijk.

1. Plaats de accu goed in de lader.

1. De laadindicatorlicht opijdens het laden. Wanneer de accu is geladen, worden automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu worden overladen.
2. Wonneer de accu warm is, zal deutsche nicht worden opgeladen (bijvoorbeeld direct na intensief gelebruik).
   De orangje standby-indicator knippert tot de accu is afgekoeld. Vanaf dat moment worden de accu automatisch opniew geladen.
3. Wanner het opladen is voltooid, za de laadindicator snel groen gaan knipperen.
4. Als het oplaadindicatielampje Niet onmiddelijk oplicht nadat de lader is ingestoken, of als na de normale oplaadtijd het lampje Niet dooft, roep dan de hulp in van een erkende dealer.
5. Als een volledig opgeladen accu opniew in de acculader worden geplaatst, za het oplaadlampje oplichten. Na enkele minutes kan het oplaadindicatielampje snel gaan knipperen om aan te gezven dat het opladen is voltooid.

Lampindications

Brandt groen

Lader is aangesloten op een stopcontact.

Klaar om op te laden.

Knippert snel groen

Opladen voltooid. (Volledig opgeladen.)

Knippert groen

De accu is ongeveer 80% opgeladen. (Voldoende opgeladen. Alleen Li-ion)

Brandt groen

Aan het opladen.

Brandt oranje

De accu is koud.

De accu worden langzaam opgeladen om de belasting van de accu te verminderen. (Alleen Li-ion)

Knippert oranje

De accu is warm. Het opladen zal beginnen wonneer de temperatuur van de accu is gedaald.

Als de temperatuur van de accu hinter dan -10^ is, zal de laadindicator (orange) ook gaan knipperen. Het opladen begint wanner de statustemperatuur van de accu hoger worden. (Alleen Li-ion).

Laadstatusindicator

De aanduiding is Links: groen en Rechts: oranje.

Knippert snel oranje en groen

Informatie voor gebruikers betreffende het verzamelen en verwijdersen van oude uitrustingen en lege batterijen

Deze symbolen op de produits, verpakkingen, en/of begeleidende documenten beteken dat gebruekte elektrische en elektronische producten en batterijen nicht met het algemene huishoudelijkke afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen要去en zij maar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot depreventie van potentièle negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalwerking zouden konnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uwplaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een nicht-correcte verwijdering van dit afval konnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uwplaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

Opmerking over het batterijensymbol (beneden twee voorbeelden):

Dit symbolism kan geleukt worden in verbinding met een chemisch symbolism. In dat geval worden de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten cervuld.

V. ONDERHOUD

WAARSCHUWING

Om ernstig letsel te vermijden, moet u.altijd de accu van het gereedschap verwijderen voordat u begint met onderhoudswerkzaamheden.

OPGELET:

Met het oog op de VEILIGHEID en de BETROUWBAARHEID van het product, moet het onderhoud worden verricht door een erkende onderhoudsdienst. Zorg ervoor dat.altijd originele Panasonic verrangingsonderdelen worden gebrukt.

Schoonmaken van het gereed-schap

Houd uw gereedschap schoon met het oog op een blijvend goede prestatie en een veilig gebruik.

Volg deze stappen:

1. Maak de accu los van het gereedschap.
2. Veeg het gereedschap met een droge, zachte doek schoon. Gebruik geen natte doek of reinigingsmiddelen.

Deze kuren de afwerking van de zaagmachine aantasten.

1. Verwijder eventuele olie- of vetvlekken die het gereedschap glibberig of moeilijk hanteerbaar kunnen make.
2. Demonteer het zaagblad en veeg eventueel vuil weg met een borstel.

OPGELET:

Dompel nooit een onderdeel van het gereedschap in vloeistof om letsel of schade aan het gereedschap te voorkomen.

Doorzlichtige beschemkap

WAARSCHUWING

Als de beschemkap gebarsten of stuk is, dient u het gereedschap maar een erkende hersteldienst te brengen om de beschemkap te lien verrangen. Gebruik het gereedschap Niet. Dit zou kunnen leiden tot ernstig letsel.

Gebruik het gereedschap nooit met een beschadigde doorzlichtige beschemkap of zonder beschemkap. Rondvliegende metaalsplinters können ernstig letsel veroorzaken.

VI. ACCESSORIES

WAARSCHUWING

• Het gebruik van andere dan in deze handleiding beschreiben accessoires kan leiden tot brand, een elektrische schok of persoonlijk letsel. Gebruik uitsluitend de aanbevolen accessoires.
• Het gebruik van een zaagblad voor het zagen van dikker of dunner materiaal dan aanbevolen voor dat zaagblad, zal resulteren in een ruwe snede en kan het risico op "terugslag" of ander letsel verhogen.

Zaagblad met hardmetalen tanden voor het zagen van metaal

• EY9PM13C

Voor het zagen van ongehard ferrometaal Dikte van materiaal

$$ 0, 5 \mathrm {m m} - 6, 0 \mathrm {m m} (1 / 3 2 ^ {\prime \prime} - 1 / 4 ^ {\prime \prime}) $$

Zaagblad met hardmetalen tanden voor het zagen van dun metaal (los verkrijgbaar accessoire)

• EY9PM13D

Voor het zagen van dun ongehard ferrometaal met een mooie effen rand
Dikte van materiaal

$$ 0, 5 \mathrm {m m} - 6, 0 \mathrm {m m} (1 / 3 2 ^ {\prime \prime} - 1 / 4 ^ {\prime \prime}) $$

Zaagblad met hardmetalen tanden voor het zagen van hout (los verkrijgbaar accessoire)
- EY9PW13A

Voor het zagen van hout in het algemeen

Zaagblad met hardmetalen tanden voor het zagen van dun hout (los verkrijgbaar accessoire)
- EY9PW13B

Voor het zagen van dun hout met een mooie effen rand

Aanbevolen voor materiaal met een dikte tot 12mm

Zaagblad met hardmetalen tanden voor het zagen van plastic (los verkrijgbaar accessoire)

• EY9PP13B

Voor het zagen van plastic

Aanbevolen dikte van acryl en vinylchloride platen:

golfplaten, leidingen

0,8 mm - 5,0 mm (1/32" - 3/16")

Stofzuigerslangadapter (los verkrijgbaar accessoire)

• EY9X012E

Langsgeleider (los verkrijgbaar accessoire)

• EY3500B7727

Handig voor het zagen van schulpen en voor

herhaalde smeden met gelijke breedte

Motorspanning 14,4 V gelijkstroom
Toerental van zaagblad 3600 min	-1 (tpm)
Afmeting van zaagblad Buitendiameter 135 mm (5-3/8") Spilafmeting 20 mm (25/32")
Maximale zaagdiepte 0 – 46 mm (0" – 1-13/16") (φ135 mm zaagblad)
Totale lenghte 329 mm (12-61/64")
Gewicht (met accu: EY9L40/EY9L41)	2,65 kg (5,7 lbs)
Geluid Trillingen	Zie het ingesloten sheet.

ACCU

Model	EY9L40	EY9L41
Oplaadbare accu Li-ion accu
Accuspanning	14,4 V gelijkstroom (3,6 V × 4 cellen)
Capaciteit	3 Ah	3,3 Ah

ACCULADER

Model	EY0L80
Toelaatbaar vermogen	Zie het specificatieplaatje op de onderkant van de acculader.
Gewicht	0,95 kg (2,1 lbs)

[Li-ion accu]

Oplaadtijd 3 Ah		14,4 V 21,6 V 28,8 V
		EY9L40	EY9L60	EY9L80
		Bruikbaar: 35 min.	Bruikbaar: 45 min.	Bruikbaar: 55 min.
		Vol: 50 min.	Vol: 60 min.	Vol: 70 min.

Oplaadtijd 3,3 Ah	14,4 V
	EY9L41Bruikbaar: 45 min. Vol: 60 min.

[Ni-Cd/Ni-MH accu]

Oplaadtijd		7,2 V	9,6 V 12	V 15,6 V 18	V 24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086
		20 min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
			25 min.
	2 Ah	EY9168 E	Y9188	EY9106	EY9136		EY9116
				EY9107			EY9117
		30 min.					60 min.
	3 Ah			EY9200	EY9230	EY9210	EY9210
				45 min.	90 min.
	3,5 Ah			EY9201	EY9231	EY9251	EY9251
				55 min.	65 min.

OPMERKING: Het is möglich dat er modellen in deze tabel staan die nicht in uw land verkrijgbaar zijn. Raadpleeg de meest recente catalogus voor verdere informatie.

OPMERKING: Zie de ingesloten garantiekaart voor de naam en het adres van de dealer.

I. INTRODUCCION
