EY4542 - Scie PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie circulaire sans fil
Marque	Panasonic
Modèle	EY4542
Tension moteur	14,4 V CC
Vitesse à vide	3600 min⁻¹ (rpm)
Diamètre de lame	135 mm (5-3/8")
Alésage de lame	20 mm (25/32")
Profondeur de coupe maximale	0 – 46 mm (0" – 1-13/16")
Longueur totale	329 mm (12-61/64")
Poids (avec batterie EY9L40/EY9L41)	2,65 kg (5,7 lbs)
Type de batterie	Li-ion rechargeable
Capacités batterie compatibles	EY9L40 (3 Ah) / EY9L41 (3,3 Ah)
Chargeur	EY0L80
Matériaux coupés	Bois, métaux ferreux non trempés, métaux non ferreux, plastique
Types de lames recommandées	Carbure pour métal (EY9PM13C), bois (EY9PW13A), plastique (EY9PP13B)
Récupération de poussière	Boîte à poussière intégrée + adaptateur aspirateur (EY9X012E)

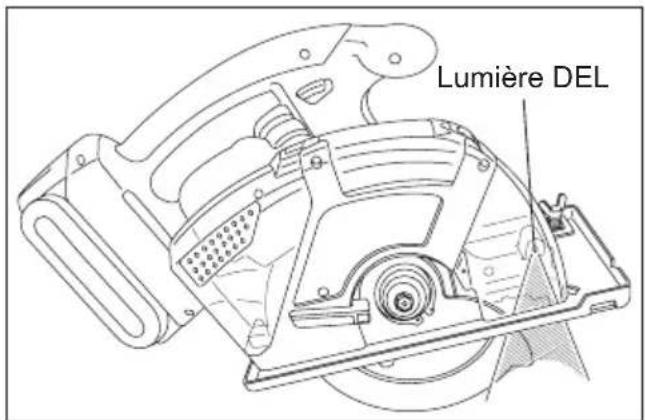

Éclairage	Lampe LED intégrée
Protections	Protège-lame inférieur automatique, frein de lame, protection contre surchauffe et décharge excessive
Entretien	Nettoyage avec chiffon sec ; confier les réparations à un centre agréé
Garantie	Voir carte de garantie incluse

FOIRE AUX QUESTIONS - EY4542 PANASONIC

Quelles sont les précautions de sécurité essentielles pour utiliser la scie circulaire Panasonic EY4542 ?

Lisez entièrement le manuel avant utilisation. Portez toujours des lunettes de sécurité et un masque anti-poussière. Ne jamais approcher les mains de la zone de coupe et maintenez la scie avec les deux mains. Assurez-vous que le protège-lame inférieur fonctionne correctement avant chaque usage.

Comment changer la lame de la scie EY4542 ?

Retirez la batterie de l'outil. Utilisez la poignée rétractable pour ouvrir le protège-lame inférieur. Maintenez le bouton de verrouillage de broche enfoncé, puis desserrez le boulon hexagonal avec la clé fournie. Remplacez la lame en veillant à ce que les flèches de rotation correspondent. Serrez le boulon après avoir remonté la rondelle.

Quelle est l'autonomie de la batterie Li-ion ?

L'autonomie dépend du matériau coupé et de la capacité de la batterie. Avec une batterie EY9L40 (3 Ah), le temps d'utilisation est d'environ 35 minutes pour une utilisation continue typique. La charge complète prend environ 50 minutes avec le chargeur EY0L80.

Comment régler la profondeur de coupe ?

Retirez la batterie. Desserrez l'écrou d'ajustement de la profondeur situé sur le guide. Ajustez la profondeur à l'aide des graduations sur le protège-lame inférieur. Pour une planche de 10 mm, réglez la lame pour qu'elle dépasse d'environ 5 mm sous la pièce. Reserrez l'écrou avant de scier.

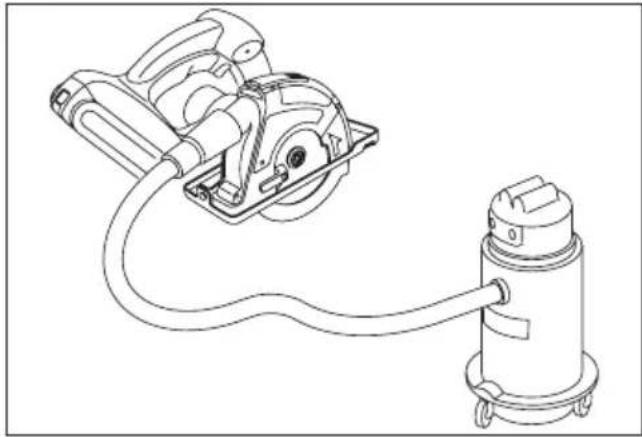

Puis-je utiliser un aspirateur pour collecter la poussière ?

Oui, la scie est compatible avec un aspirateur via l'adaptateur de durit EY9X012E (vendu séparément). Connectez une durit de diamètre intérieur 25–38 mm. Lors du sciage de métal, n'utilisez PAS l'aspirateur en raison des risques d'incendie dus aux étincelles.

Comment éviter le phénomène de retour (kickback) ?

Pour éviter le rebond, tenez fermement la scie avec les deux mains et positionnez votre corps sur le côté de la lame. Soutenez correctement les grandes pièces. Utilisez des lames bien affûtées et ne forcez jamais la scie. En cas de blocage, relâchez l'interrupteur et attendez l'arrêt complet de la lame avant de retirer la scie.

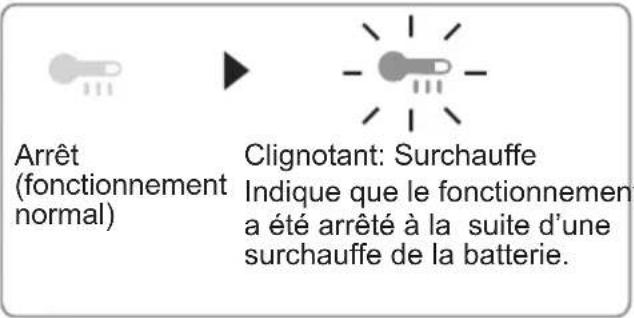

Que faire si le témoin de surchauffe clignote ?

Le témoin de surchauffe orange clignote lorsque la protection thermique s'active. Laissez l'outil refroidir complètement (au moins 30 minutes) avant de le réutiliser. Évitez les utilisations prolongées sans pause pour prévenir ce phénomène.

Quels types de lames puis-je utiliser avec cette scie ?

Utilisez uniquement des lames de 135 mm de diamètre avec un alésage de 20 mm. Les lames recommandées sont : EY9PM13C (métal), EY9PW13A (bois), EY9PP13B (plastique). N'utilisez jamais de meules abrasives ou de lames endommagées.

Comment entretenir correctement la scie EY4542 ?

Avant tout entretien, retirez la batterie. Nettoyez l'outil avec un chiffon sec – n'utilisez jamais de liquides. Retirez régulièrement la poussière de la boîte à poussière et du couvercle avant. Pour toute réparation, contactez un centre de service agréé Panasonic.

Comment charger la batterie Li-ion ?

Branchez le chargeur EY0L80 sur une prise secteur. Insérez la batterie en alignant les marques. Le voyant vert clignote pendant la charge et devient vert rapide lorsque la charge est terminée. Si la batterie est chaude, le voyant orange clignote jusqu'à refroidissement. Le temps de charge pour une batterie 3 Ah est d'environ 50 minutes.

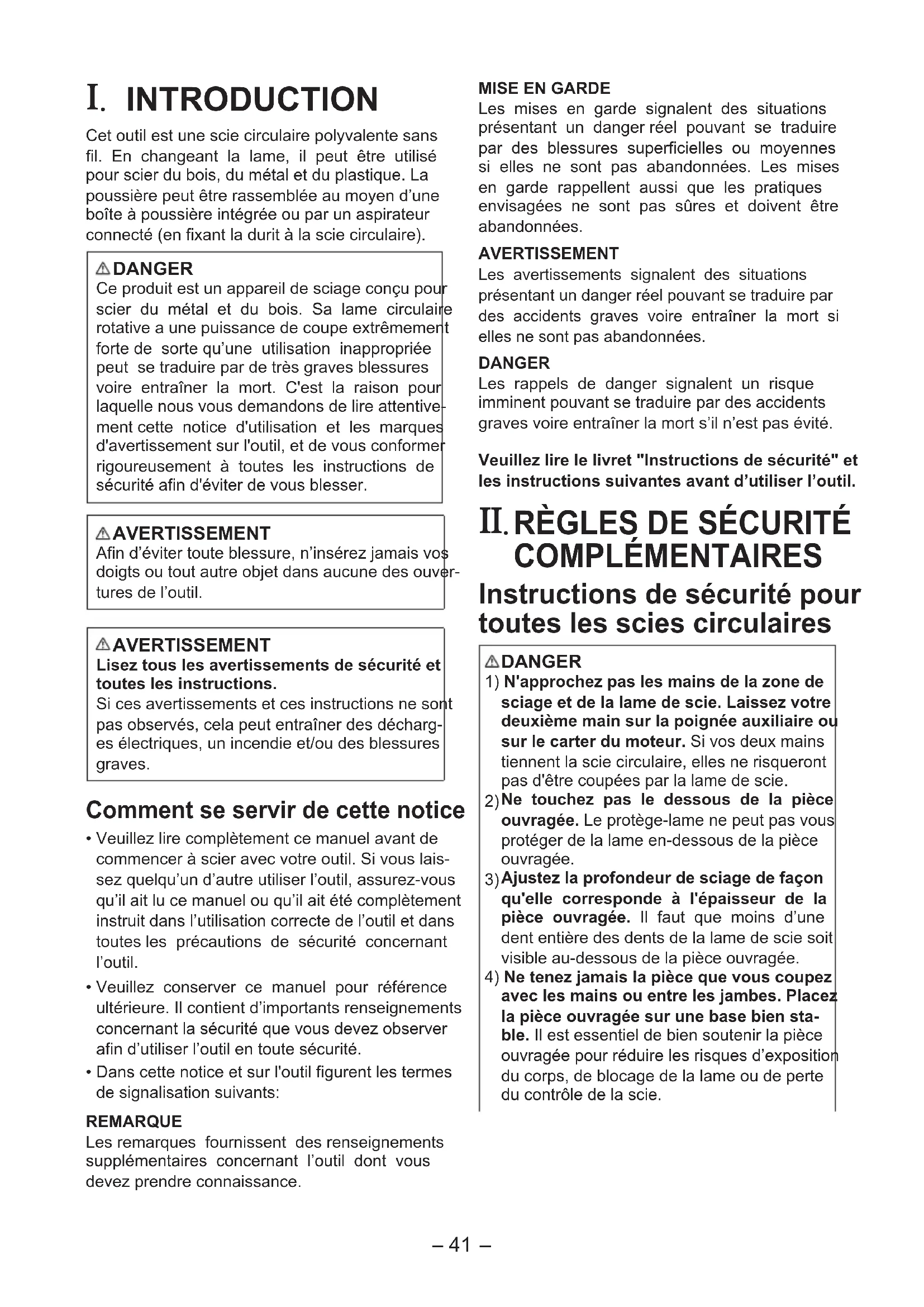

MODE D'EMPLOI EY4542 PANASONIC

Lire entièrement les instructions suivantes avant de faire fonctionner l'appareil et conserver ce mode d'emploi à des fins de consultation ultérieure.

Cet outil est une scie circulaire polyvalente sans fil. En changeant la lame, il peut être utilisé pour scier du bois, du métal et du plastique. La poussière peut être rassemblée au moyen d'une boîte à poussière intégrée ou par un aspirateur connecté (en fixant le tuyau à la scie circulaire).

DANGER

Ce produit est un appareil de sciage conçu pour scier du métal et du bois. Sa lame circulaire rotative a une puissance de coupe extrêmement forte, de sorte qu'une utilisation inappropriée peut se traduire par de très graves blessures, voire entraîner la mort. C'est la raison pour laquelle nous vous demandons de lire attentivement cette notice d'utilisation et les marques d'avertissement sur l'outil, et de vous conformer rigoureusement à toutes les instructions de sécurité afin d'éviter de vous blesser.

△ AVERTISSEMENT

Afin d'éviter toute blessure, n'insérez jamais vos doigts ou tout autre objet dans aucune des ouvertures de l'outil.

△ AVERTISSEMENT

Lisez tous les avertissements de sécurité et toutes les instructions.

Si ces avertissements et ces instructions ne sont pas observés, cela peut entraîner des décharges électriques, un incendie et/ou des blessures graves.

Comment se servir de cette notice

• Veuillez lire complètement ce manuel avant de commencer à scier avec votre outil. Si vous laissez quelqu'un d'autre utiliser l'outil, assurez-vous qu'il ait lu ce manuel ou qu'il ait été complètement instruit dans l'utilisation correcte de l'outil et dans toutes les précautions de sécurité concernant l'outil.
• Veuillez conserver ce manuel pour référence ultérieure. Il contient d'importants renseignements concernant la sécurité que vous devez observer afin d'utiliser l'outil en toute sécurité.
• Dans cette notice et sur l'outil figurent les termes de signalisation suivants :

REMARQUE

Les remarques fournissent des renseignements supplémentaires concernant l'outil dont vous devez prendre conscience.

MISE EN GARDE

Les mises en garde signalent des situations représentant un danger réel pouvant se traduire par des blessures superficielles ou moyennes si elles ne sont pas abandonnées. Les mises en garde rappellent aussi que les pratiques envisagées ne sont pas sûres et doivent être abandonnées.

AVERTISSEMENT

Les avertissements signalent des situations présentant un danger réel pouvant se traduire par des accidents graves voire entraîner la mort si elles ne sont pas abandonnées.

DANGER

Les rappels de danger signalent un risque imminent pouvant se traduire par des accidents graves voire entraîner la mort s'il n'est pas évité.

Veuillez lire le livre "Instructions de sécurité" et les instructions suivantes avant d'utiliser l'outil.

II. RÈGLES DE SÉCURITÉ COMPLÉMENTAIRES

Instructions de sécurité pour toutes les scies circulaires

DANGER

1) N'approchez pas les mains de la zone de sciage et de la lame de scie. Laissez votre deuxième main sur la poignée auxiliaire ou sur le carter du moteur. Si vos deux mains tiennent la scie circulaire, elles ne risqueront pas d'être coupées par la lame de scie. 2) Ne touchez pas le dessous de la pièce ouvragée. Le protège-lame ne peut pas vous protéger de la lame en-dessous de la pièce ouvragée. 3) Ajustez la profondeur de sciage de façon qu'elle corresponde à l'épaisseur de la pièce ouvragée. Il faut que moins d'une dent entière des dents de la lame de scie soit visible au-dessous de la pièce ouvragée. 4) Ne tenez jamais la pièce que vous coupez avec les mains ou entre les jambes. Placez la pièce ouvragée sur une base bien stable. Il est essentiel de bien soutenir la pièce ouvragée pour réduire les risques d'exposition du corps, de blocage de la lame ou de perte du contrôle de la scie.

5) Tenez l'outil mécanique par les surfaces de prise isolées lorsque vous effectuez des travaux lors desquels la scie circulaire risque d'entrer en contact avec des fils cachés ou avec son propre cordon. Le contact avec un fil "sous tension" mettra aussi "sous tension" les parties métalliques exposées de l'outil mécanique, et l'opérateur risquera alors d'être électrocuté. 6) Lors d'un sciage en planches, utilisez toujours un guide de sciage ou un bord droit comme guide. Ceci permettra d'obtenir une meilleure précision de sciage et de réduire les risques de blocage de la lame de scie. 7) Utilisez toujours des lames de scie de dimensions correctes et avec les trous d'arbre profilés correspondants (losange contre rond). Les lames ne correspondant pas au système de montage de la scie circulaire tourneront excentriquement et provoqueront une perte de contrôle. 8) N'utilisez jamais de rondelles ou de boulons de lame endommagés ou inadéquats. Les rondelles et les boulons de lame ont été conçus spécialement pour cette scie circulaire pour assurer les performances de fonctionnement et la sécurité d'utilisation optimales.

Autres instructions de sécurité pour toutes les scies circulaires

Causes et prévention par l'utilisateur d'un retour:

• Le rebond est une réaction brusque à une lame de scie pincée, bloquée ou mal alignée, parfois un saut incontrôlé de la scie circulaire qui quitte soudainement la pièce ouvragée en direction de l'utilisateur.
• Lorsque la lame de scie est pincée ou bloquée par l'encoche qui se referme, la lame cale et la réaction du moteur projette rapidement l'outil vers l'opérateur.
• Si la lame se tord ou quitte l'alignement du sciage, les dents du bord arrière de la lame peuvent buter contre la surface supérieure du bois, faisant sortir la lame de l'encoche et projetant l'outil vers l'opérateur.

Le rebond est la conséquence d'une mauvaise utilisation de l'outil et/ou de procédures ou de conditions d'utilisation inadéquates, et peut être évité en prenant les précautions suivantes.

1) Tenez la scie circulaire fermement et positionnez vos bras de façon à pouvoir résister aux forces de rebond de l'outil. Positionnez votre corps d'un côté ou

de l'autre de la lame de scie, mais non dans le prolongement de la lame.

Le rebond est susceptible de faire sauter l'outil vers l'arrière, mais les forces de rebond de l'outil peuvent être contrôlées par l'opérateur si les précautions adéquates sont prises.

2) Lorsque la lame de scie se bloque, ou en cas d'interruption du sciage pour quelque raison que ce soit, relâchez le déclencheur et maintenez la scie circulaire dans la matière sans bouger jusqu'à ce que la lame soit tout à fait arrêtée. N'essayez jamais de retirer la scie circulaire de la pièce ouvragée ou de la tirer vers l'arrière alors que la lame est encore en mouvement, sinon un retour en arrière risquera de se produire.

Si la lame se bloque, recherchez la cause du blocage et prenez les dispositions nécessaires pour éliminer le blocage.

3) Lorsque vous redémarrez la scie circulaire dans la pièce ouvragée, centrez la lame de scie dans l'encoche et vérifiez si les dents ne sont pas entrées dans la matière.

Si la lame de scie se bloque, elle peut bondir hors de la pièce ouvragée ou effectuer un retour lors du redémarrage de la scie circulaire.

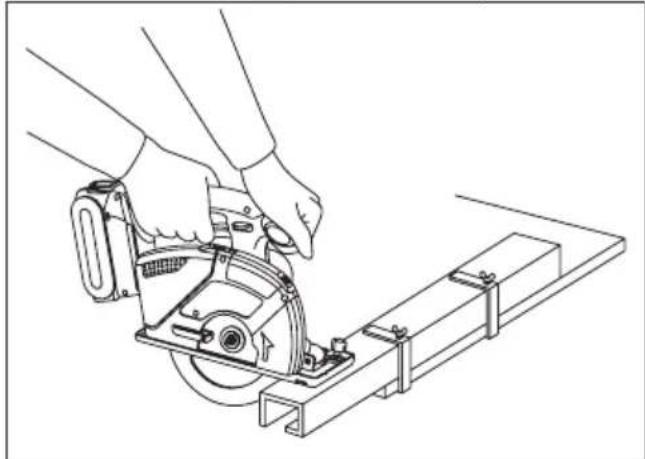

4) Soutenez les panneaux de grande taille pour réduire les risques de pincement ou de rebond de la lame de scie.

Les grands panneaux ont tendance à fléchir sous leur propre poids. Des supports doivent être placés de chaque côté sous le panneau, près de la ligne de sciage et près du bord du panneau.

5) N'utilisez pas de lames émoussées ou endommagées.

Les lames non aiguisées ou mal fixées produisent une encoche étroite qui provoque un frottement excessif, un blocage de la lame et un retour en arrière.

6) Les leviers de verrouillage de l'ajustement de la profondeur de la lame et du biseau doivent être serrés bien fermement avant de procéder au sciage.

Si l'ajustement de la lame se modifie pendant le sciage, cela risque d'occasionner un blocage et un retour en arrière.

7) Faites particulièrement attention pendant la réalisation d'entailles de marquage dans un mur existant ou dans d'autres zones masquées.

La lame saillante risquerait de couper des objets, ce qui provoquerait un retour en arrière.

Instructions de sécurité pour l'utilisation de cette scie circulaire

1) Avant chaque utilisation, vérifiez le protège-lame inférieur. N'utilisez pas la scie circulaire si le protège-lame inférieur ne se déplace pas bien souplement et ne se ferme pas instantanément. N'attachez ou ne fixez jamais le protège-lame inférieur en position ouverte. Si vous laissiez tomber accidentellement la scie circulaire, le protège-lame inférieur risque d'être tordu. Relevez le protège-lame inférieur à l'aide de la poignée rétractable et assurez-vous qu'il se déplace librement et n'entre pas en contact avec la lame ou tout autre composant dans tous les angles et à toutes les profondeurs de sciage. 2) Vérifiez le fonctionnement du ressort du protège-lame inférieur. Si le protège-lame et le ressort ne fonctionnent pas correctement, vous devez les réparer avant d'utiliser l'outil. Le protège-lame inférieur pourra fonctionner avec une certaine lourdeur en raison de l'usure des composants, de dépôts collants ou de l'accumulation de débris. 3) Le protège-lame inférieur ne doit être rétracté manuellement que pour des sciages spécialisés tels que des "sciages en plongée" et des "sciages composés". Relevez le protège-lame inférieur en rétractant la poignée et dès que la lame pénètre dans le matériel, le protège-lame inférieur doit être relâché. Pour tout autre sciage, le protège-lame inférieur devrait fonctionner automatiquement. 4) Veillez toujours à ce que le protège-lame inférieur recouvre la lame avant de déposer la scie circulaire sur un établi ou sur le sol. Une lame non protégée et libre peut faire reculer la scie circulaire et couper tout ce qui se trouve sur son passage. Tenez compte du temps que la lame met pour s'arrêter après avoir relâché l'interrupteur. 5) N'utilisez pas de roues abrasives. 6) Portez un masque antipoussière si les travaux produisent de la poussière. 7) Utilisez des lames de scie recommandées par le fabricant. 8) Mettez des protecteurs d'oreilles lorsque vous utilisez l'outil pendant de longues périodes. 9) Le risque de retour augmente à mesure que la batterie autonome se décharge. 10) Veillez à bien inspecter le matériel. Évitez de couper d'autres matériaux inadéquats.

11) Veillez à ne pas la laisser tomber. 12) Ne la balancez jamais. 13) Ne couvrez jamais les fentes de ventilation et veillez à ce qu'elles soient exemptes de saletés ou de corps étrangers. 14) Ne serrez jamais l'outil dans un étau. N'effectuez jamais de sciage en tenant l'outil sens dessus dessous dans un étau. Ceci est extrêmement dangereux et peut entraîner des accidents graves. 15) Ne portez jamais de gants en tricot. 16) Lors de l'utilisation de l'outil dans des endroits élevés, veillez à ce qu'il n'y ait personne en dessous. 17) Ne touchez pas la lame juste après l'utilisation. Elle peut alors être très chaude et risque de vous brûler la peau. 18) Ne touchez pas la pièce ouvragée juste après l'avoir coupée. La pièce coupée peut être très chaude. 19) N'utilisez pas d'huile pour sciage. L'utilisation d'huile pour sciage risque de causer un incendie. 20) Ne coupez pas de pièces couvertes ou souillées de gaz, d'huile, de solvants, de diluants, etc.

Ces produits risqueraient d'endommager le protège-lame transparent.

21) Ne déposez pas le protège-lame transparent et le protège-lame inférieur. Si le protège-lame transparent et le protège-lame inférieur sont endommagés ou manquants, rendez l'outil à un centre de service agréé pour le remplacer. 22) Ne faites pas démarrer la rotation de la lame de scie lorsqu'elle est en contact avec la pièce ouvragée. Attendez que la lame de scie tourne à la vitesse maximale avant de commencer à couper.

Symbole

Symbole	Signification
V	Volts
Courant direct
n₀	Vitesse sans charge
... min¹	Rotations ou alternances par minute
A	Ampères

AVERTISSEMENT

• N'utilisez que la batterie autonome Panasonic conçue pour être utilisée avec cet outil rechargeable.
• Ne mettez pas la batterie autonome au rebut dans un feu ou ne l'exposez pas à une chaleur excessive.
• N'enfoncez pas de clous ou autres dans la batterie autonome, ne la soumettez pas à des chocs, ne la démontez pas ou n'essayez pas de la modifier.
• Ne laissez pas d'objets métalliques entrer en contact avec les bornes de la batterie autonome.
• Ne transportez pas ou ne rangez pas la batterie autonome dans un récipient contenant des clous ou tout autre objet métallique.
• Ne chargez pas la batterie autonome dans un endroit où la température est élevée, comme à proximité d'un feu ou à la lumière directe du soleil. Sinon, la batterie peut surchauffer, prendre feu ou exploser.
• N'utilisez que le chargeur dédié pour charger la batterie autonome. Sinon, la batterie peut fuir, surchauffer ou exploser.
• Après avoir retiré la batterie autonome de l'outil ou du chargeur, remettez toujours le couvercle de la batterie autonome en place. Sinon, les contacts de la batterie peuvent se mettre en court-circuit, entraînant le risque d'un incendie.

III. MONTAGE

Fixation ou retrait de la batterie autonome

MISE EN GARDE :

Avant d'insérer la batterie autonome, assurez-vous que l'interrupteur d'alimentation de l'outil fonctionne correctement et remettez-le sur la position d'arrêt après l'avoir relâché.

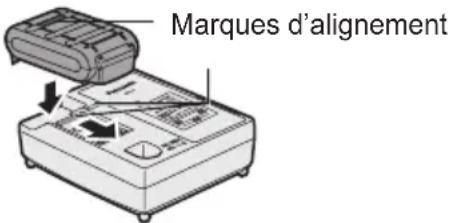

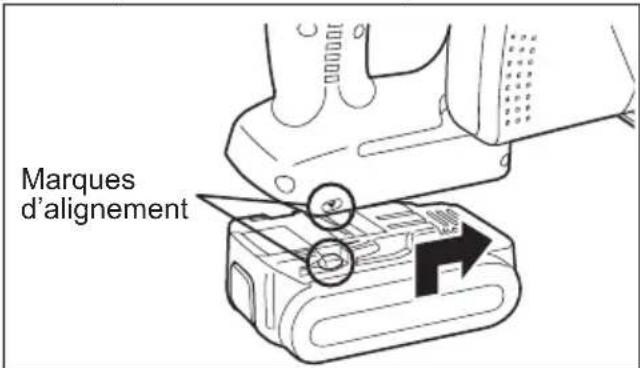

1. Pour raccorder la batterie autonome (voir la fig. 2) :

Alignez les marques d'alignement et fixez la batterie autonome.

• Faites glisser la batterie autonome jusqu'à ce qu'elle se verrouille en position.

Fig. 2

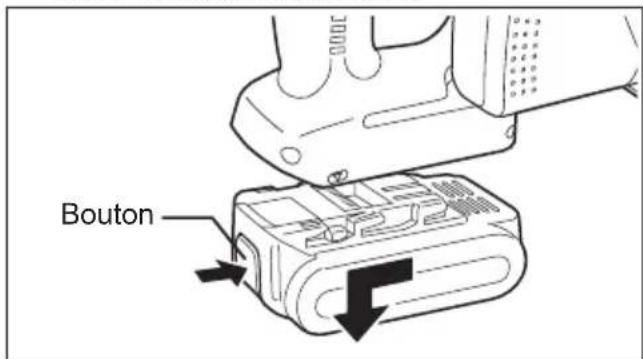

1. Pour retirer la batterie autonome (voir la fig. 3) : appuyez sur le bouton depuis l'avant pour libérer la batterie autonome.

Fig. 3

IV. UTILISATION

Avant d'utiliser l'outil

Cet outil a été conçu pour couper des métaux ferreux non trempés, des métaux non ferreux, du bois et du plastique. Dans la section "Accessoires" figure la liste des lames de scie à utiliser pour les applications adéquates de cet outil. Pour réduire les risques de blessures, vous devez prendre les précautions suivantes :

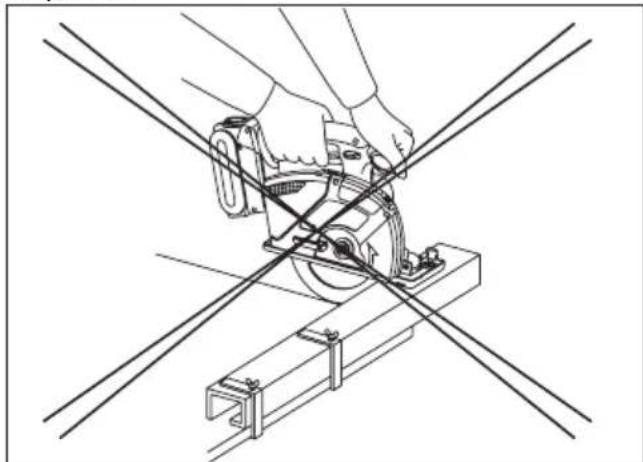

• Ne coupez pas des pièces empilées. Coupez-les l'une après l'autre.
• Ne coupez pas de pièces en acier trempé.
• Coupez les pièces avec le bord le plus large du sabot sur le côté pince de la pièce.
• Ne touchez pas la lame de scie, la pièce ouvragée ou les ébarbures de sciage avec les mains nues tout de suite après avoir effectué le sciage ; elles peuvent être très chaudes et risquent de vous brûler la peau.

Chaque fois que vous utilisez l'outil, vous devez vous assurer qu'il est en bon état de fonctionnement.

Se servir de la liste de contrôle indiquée ci-après pour faire cette vérification :

1. La lame de scie est-elle montée dans le bon sens ?

La flèche imprimée sur la lame de scie doit être dirigée dans le même sens que la flèche du protecteur supérieur de lame de scie.

1. La lame de scie est-elle fixée correctement ? Vérifier que le boulon d'assemblage à six pans est bien bloqué. (Voir la fig. 6)
2. Un examen visuel révèle-t-il que la lame de scie est en bon état ?

Remplacer immédiatement la lame de scie si des fissures sont détectées sur la lame ou si des dents sont cassées.

1. Le protecteur mobile inférieur de lame se ferme-t-il correctement ?

AVERTISSEMENT

Afin d'éviter toute blessure, n'utilisez pas l'outil si le protège-lame inférieur ne se referme pas rapidement par-dessus la lame.

1. Le protège-lame transparent est-il bien installé ?
2. La batterie autonome est-elle chargée et bien insérée dans l'outil ?
3. L'écrou d'ajustement de la profondeur de sciage est-il bien serré ?
4. La pièce ouvragée est-elle bien pincée sur le tréteau de la scie ou sur l'établi ?

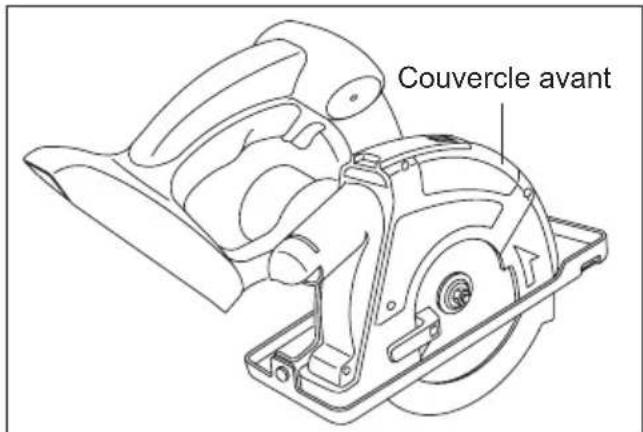

5. La boîte à poussière ou le couvercle avant sont-ils bloqués par de la poussière ?

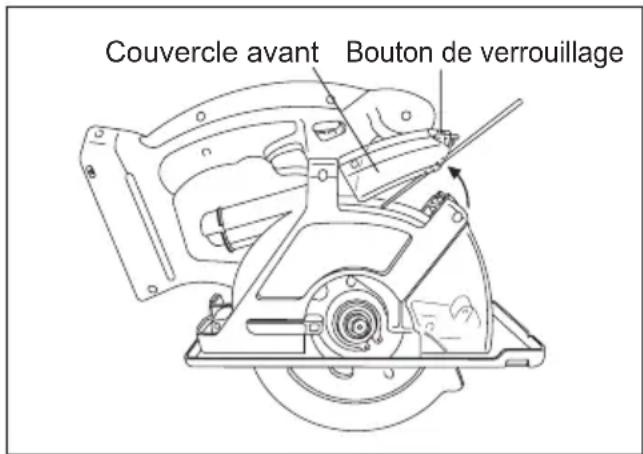

Désengagez le bouton de verrouillage du couvercle avant et retirez toute la poussière qui s'est accumulée à l'intérieur du couvercle. Si le couvercle est bloqué, utilisez un objet long comme un tournevis manuel pour le débloquer. Ensuite, refermez le couvercle avant. (Voir la fig. 4)

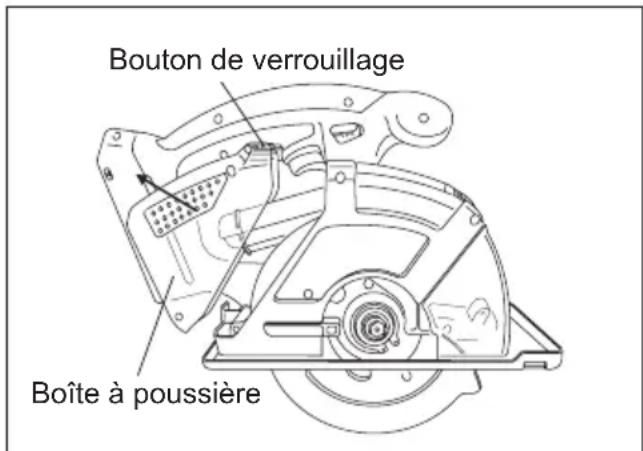

S'il y a de la poussière dans la boîte à poussière, désengagez le bouton de verrouillage de la boîte à poussière, détachez la boîte à poussière et retirez la poussière. Ensuite, réinstallez la boîte à poussière. (Voir la fig. 5)

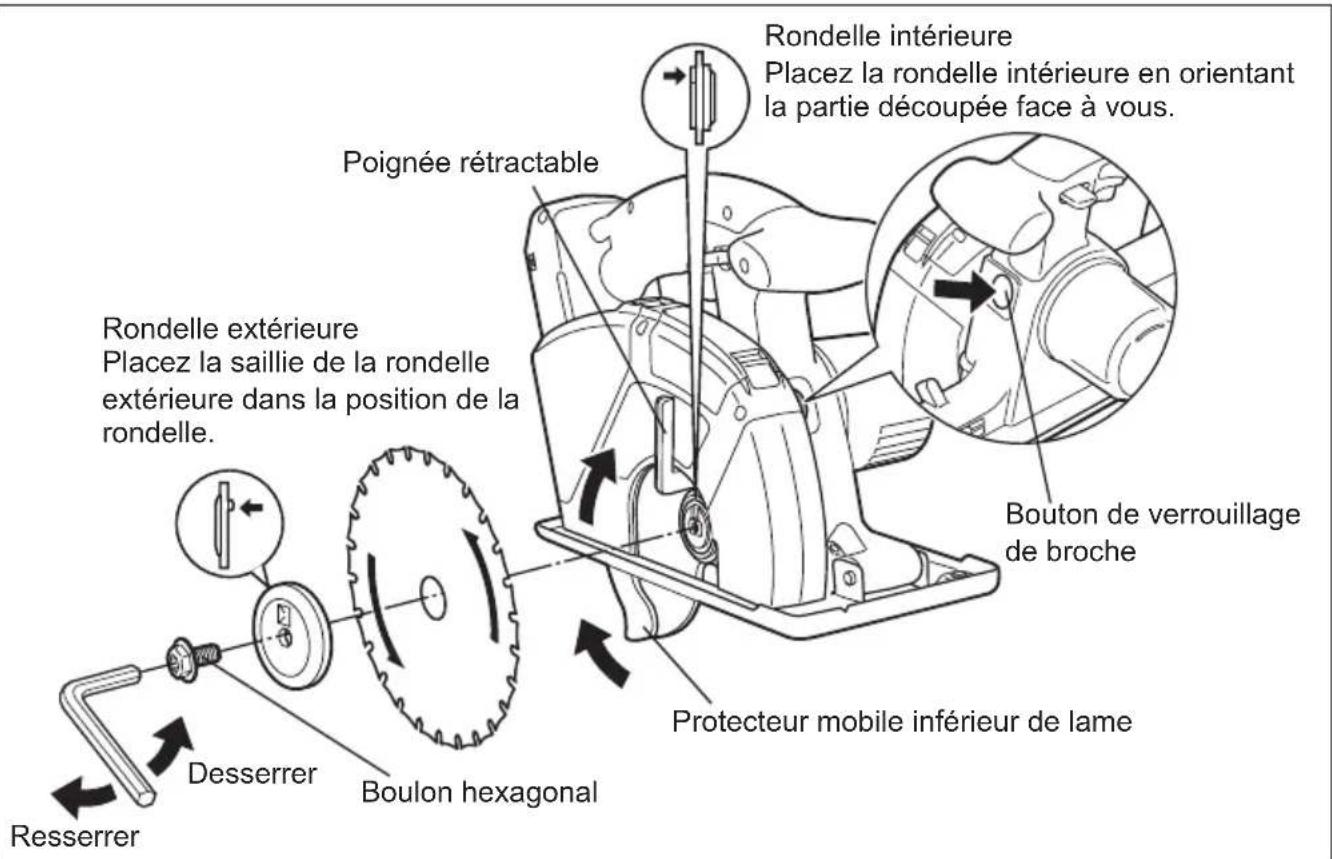

Comment remonter la lame de scie

Procéder suivant les étapes indiquées ci-dessous :

1. Retirer la batterie autonome de l'outil.
2. Retirer tous les débris de sciage de la zone de la lame.
3. Utiliser la poignée rétractable pour rétracter (ouvrir) le protège-lame inférieur.
4. Remonter la lame de scie en procédant de la façon illustrée sur la figure ci-dessus. (Voir la fig. 6)

Veiller à ce que les deux flèches de sens de rotation de la lame et la flèche de sens de rotation du protecteur supérieur de lame de scie soient orientées dans la même direction.

1. Remonter la rondelle extérieure.
2. Remonter le boulon hexagonal.
3. Maintenir le bouton de verrouillage de broche vers le bas. Ceci empêche la lame de scie de tourner.
4. Serrer le boulon hexagonal avec la clé hexagonale fournie avec la scie.

REMARQUE :

La clé hexagonale doit être rangée dans la fente de rangement du boîtier de scie circulaire à couper les métaux si elle n'est pas utilisée.

AVERTISSEMENT

Si vous ne respectez pas ces instructions, vous risquez de vous blesser gravement.

Comment retirer la lame de scie

MISE EN GARDE :

Ne pas oublier que la lame de scie est bouillante après une opération de coupe. Il faut donc laisser refroidir suffisamment la lame de scie avant de la séparer de la scie.

Procéder suivant les étapes indiquées ci-dessous :

1. Retirez la batterie autonome de l'outil.
2. Maintenez le bouton de verrouillage de broche vers le bas. Ceci empêche la lame de scie de tourner.
3. Se servir de la clé hexagonale fournie pour desserrer le boulon hexagonal.

REMARQUE :

Gardez la clé hexagonale dans sa fente de rangement sur le corps de la scie circulaire lorsque vous ne l'utilisez pas.

1. Retirez le boulon hexagonal et la rondelle extérieure.
2. Utilisez la poignée rétractable pour rétracter (ouvrir) le protège-lame inférieur.
3. Retirez soigneusement la lame.
4. Nettoyez l'outil si nécessaire.

MISE EN GARDE :

Veillez à ne pas vous blesser les mains sur la lame au cours de cette opération.

Lorsqu'une lame de scie est mise au rebut, enveloppez-la d'une épaisse feuille de carton. Ceci permet d'éviter que d'autres personnes se blessent avec la lame jetée.

Fig. 6

Utilisation de l'outil

MISE EN GARDE :

Afin de réduire les risques de blessure, lisez les instructions de sécurité au début de ce manuel avant d'utiliser l'outil.

AVERTISSEMENT

Afin de réduire les risques de blessure, portez des lunettes de sécurité ou des lunettes avec des écrans latéraux pendant l'utilisation de la scie circulaire. De plus, portez un masque antipoussière lors du sciage de matériaux produisant un excès de particules. N'utilisez pas la scie circulaire sous la pluie. Cela peut entraîner des décharges électriques ou la scie circulaire peut émettre de la fumée.

Ne sciez pas de matériaux recouverts de diluant pour peinture, d'essence, d'huile ou de toute autre accumulation. Cela peut fendre la boîte à poussière, entraînant des blessures.

Suivez ces étapes :

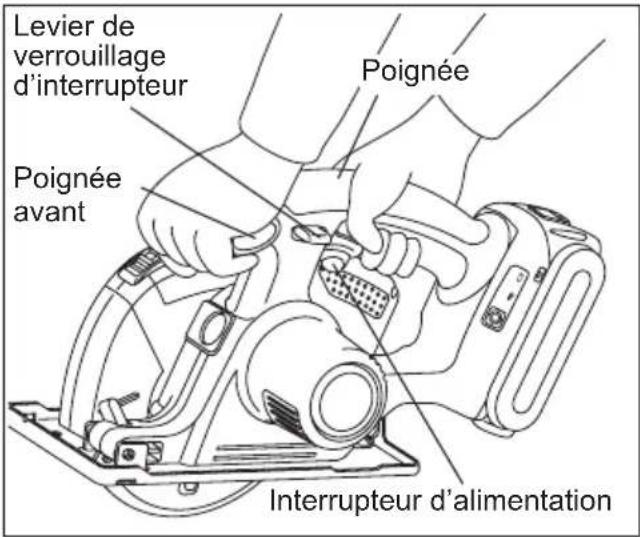

Maintenez l'outil avec les deux mains. (Voir la fig. 8) N'essayez pas de retirer le matériau scié pendant que la lame tourne.

1. Alignez la ligne de mire du sabot sur votre ligne de sciage. (Voir la fig. 7)

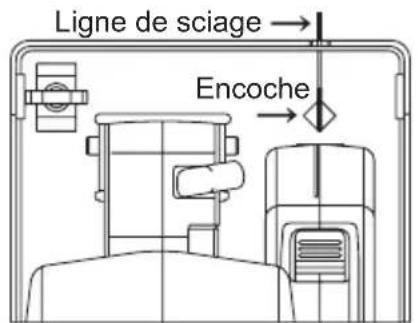

Alignement sur la ligne de sciage

• Placez l'encoche du sabot au-dessus de la ligne de sciage, alignez les coins supérieur et inférieur de l'ouverture en forme de losange sur la ligne.

La position de sciage pouvant être différente selon la lame de scie utilisée, faites un essai de sciage préalablement.

Fig. 7

1. Abaissez le levier de verrouillage d'interrupteur, puis pressez l'interrupteur d'alimentation pour démarrer le moteur, et enfin relâchez le levier de verrouillage d'interrupteur.

Fig. 8

MISE EN GARDE :

• Vérifiez que le levier du verrou du commutateur fonctionne. Si le commutateur d'alimentation peut être activé sans presser le levier du verrou du commutateur, arrêtez d'utiliser l'appareil. Portez l'outil à un centre de réparation autorisé. Tenez la poignée dans une main et la poignée avant dans l'autre. (Voir la fig. 8). Maintenez une pression ferme et pressez complètement le commutateur.
• La lame ne doit pas toucher le matériau à couper avant de démarrer le moteur. Attendez que la lame atteigne sa vitesse maximale avant de commencer la coupe.
• Cet outil ne possède aucun dispositif pour verrouiller l'interrupteur d'alimentation sur la position "ON", et vous ne devez absolument pas tenter de le fixer sur la position "ON".
• Commencez à couper lorsque la lame tourne à la vitesse maximum.
• Pendant le sciage, gardez votre ligne de sciage droite. Déplacez l'outil vers l'avant à une vitesse constante tout en regardant la pointe de la lame à travers le protège-lame transparent.

AVERTISSEMENT

• Afin de prévenir un retour dangereux, gardez le sabot de l'outil à plat sur la surface du matériau en cours de sciage.
• Ne forcez jamais l'outil. Utilisez une pression légère et continue.
• Si le moteur commence à devenir trop chaud, arrêtez le sciage. Laissez l'outil refroidir avant de continuer à travailler.
• Retirer la batterie autonome après l'utilisation et avant de ranger l'outil est toujours une précaution sûre.

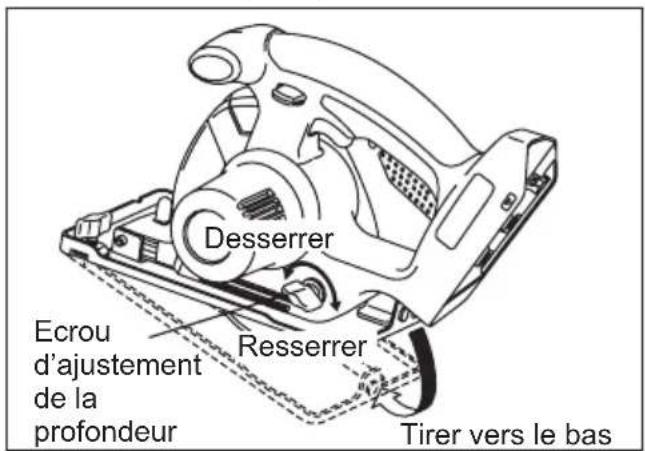

Ajustement de la profondeur de sciage

• Retirez la batterie autonome.
• Desserrez l'écrou d'ajustement de la profondeur et ajustez la profondeur de sciage à l'aide des graduations du protège-lame inférieur pour calibrer la profondeur. Lorsque l'ajustement de la profondeur est terminé, resserrez bien l'écrou d'ajustement de la profondeur.
• Lorsque le matériau en bois est d'une épaisseur de 10 mm (3/8") ou moins, ajustez la profondeur de sciage de façon à ce que la lame dépasse d'environ 5 mm (3/16") du fond du matériau.

Fig. 9

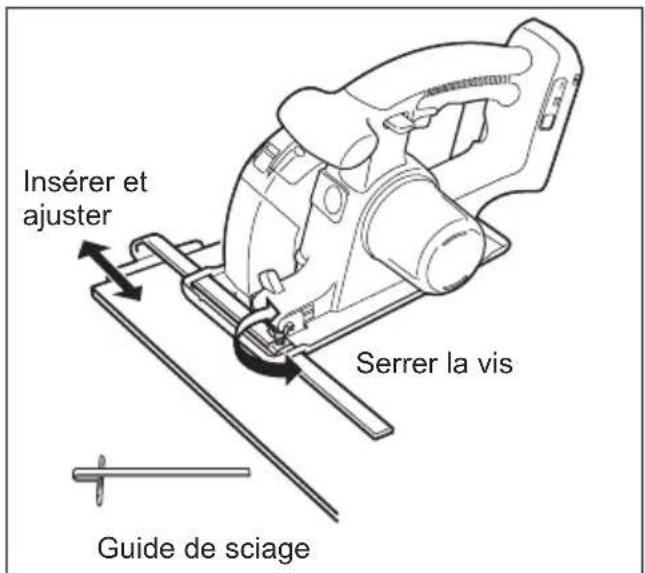

Guide de sciage (EY3500B7727)

(Disponible comme accessoire, non inclus)

La barrière de refente est pratique pour les coupes de refente et les coupes répétées d'une largeur uniforme.

• Retirez la batterie autonome.
• Insérez le guide de sciage et ajustez la largeur de sciage. (Voir la fig. 10)
• Serrez bien fermement la vis pour fixer le guide de sciage.

Fig. 10

Ramassage de la poussière

AVERTISSEMENT

• Avant de scier des matériaux en métal, videz toujours la boîte à poussière, ouvrez le couvercle avant et retirez la poussière. L'utilisation de la scie circulaire pour couper des matériaux en métal alors que la boîte à poussière contient des matériaux inflammables peut entraîner un incendie.
• Lors du sciage de matériel en métal, utilisez toujours la scie circulaire avec la boîte à poussière fixée.
• Des étincelles et des copeaux métalliques volants peuvent entraîner des blessures.
• Lors du sciage de matériel en métal, ne fixez pas l'aspirateur. Les étincelles et les copeaux de métal chaud peuvent entraîner l'incendie de l'aspirateur. Faites fonctionner l'aspirateur conformément à ses instructions.

(1) Ramassez la poussière dans la boîte à poussière.

• Videz la boîte à poussière lorsqu'elle est remplie de poussière.
• Videz la boîte à poussière avant de ranger la scie circulaire.
• Capacité de la boîte à poussière

Lors du sciage d'une conduite électrique d'un diamètre de 25 mm (1"), environ 130 sciages. Lors du sciage de bois d'œuvre de 45 mm (1-25/32") x 45 mm (1-25/32"), environ 150 sciages.

REMARQUE :

Certains matériaux peuvent entraîner l'accumulation de poussière à l'intérieur du couvercle avant lors du sciage de ces matériaux.

Fig. 11

(2) Utilisez avec un aspirateur pour ramasser la poussière.

• Connectez la scie circulaire au tuyau à l'aide de l'adaptateur de tuyau de l'aspirateur EY9X012E (vendu séparément).

Diamètre intérieur du tuyau compatible : 25 mm (1") à 38 mm (1-1/2")

• Faites fonctionner l'aspirateur en suivant ses instructions.

Fig. 12

REMARQUE :

Lorsque la scie circulaire présente des difficultés à éjecter ou à ramasser la poussière, la sortie de poussière peut être bloquée par la poussière. Ouvrez le couvercle avant et retirez toute la poussière.

Panneau de commande

(1) (2) (3)

(1) Lumière DEL Fig. 13

Avant d'utiliser la lumière DEL, tirez toujours une fois l'interrupteur d'alimentation.

Appuyez sur le bouton d'allumage de la lumière DEL.

La lumière éclaire avec un courant de très faible intensité qui n'affecte pas négativement la performance du tournevis ou la capacité de la batterie pendant son utilisation.

MISE EN GARDE :

• La lumière DEL incorporée est conçue pour éclairer temporairement la petite zone de travail.
• Ne l'utilisez pas comme remplacement d'une torche normale, elle n'est pas assez lumineuse. L'éclairage DEL s'éteint après que l'outil n'ait pas été utilisé pendant 5 minutes.

Mise en garde : NE REGARDEZ PAS DIRECTEMENT LE FAISCEAU.

L'utilisation de commandes ou de réglages ou l'exécution de procédures autres que ceux spécifiés dans ce manuel peut entraîner l'exposition à de dangereuses radiations.

(2) Témoin d'avertissement de surchauffe

La caractéristique de protection contre la surchauffe arrête le fonctionnement de l'outil afin de protéger la batterie autonome dans le cas d'une surchauffe. Le témoin d'avertissement de surchauffe clignote sur le panneau de commande lorsque cette fonction est active.

• Si la caractéristique de protection contre la surchauffe s'active, laissez l'outil se refroidir complètement (pendant au moins 30 minutes). L'outil est prêt à être utilisé lorsque le témoin d'avertissement de surchauffe s'éteint.
• Évitez d'utiliser l'outil d'une façon entraînant la caractéristique de protection contre la surchauffe de s'activer souvent.

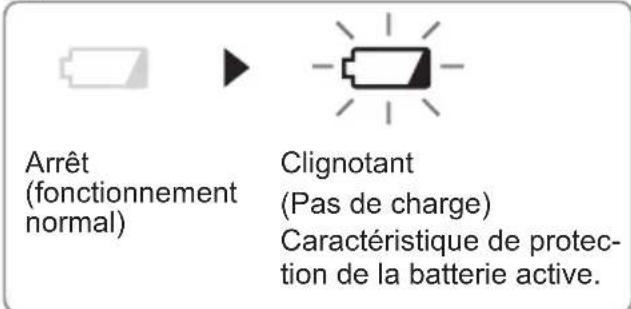

(3) Témoin d'avertissement de batterie basse

Une décharge excessive (complète) des batteries aux ions de lithium raccourcit notablement leur durée de service. L'outil comprend une caractéristique de protection de la batterie pour empêcher la décharge excessive de la batterie autonome.

• La caractéristique de protection de la batterie

s'active automatiquement avant que la batterie ne perde sa charge, entraînant le clignotement du témoin d'avertissement de batterie basse. - Dès que vous remarquez le clignotement du témoin d'avertissement de batterie basse, rechargez immédiatement la batterie autonome.

Comment faire un usage approprié de la scie (renseignements supplémentaires)

AVERTISSEMENT

Pour éviter de se blesser gravement :

• Il est important d'utiliser un dispositif adéquat pour tenir en place la pièce ouvragée, et de tenir fermement la scie circulaire à couper les métaux avec les deux mains pour éviter d'en perdre le contrôle et de se blesser.

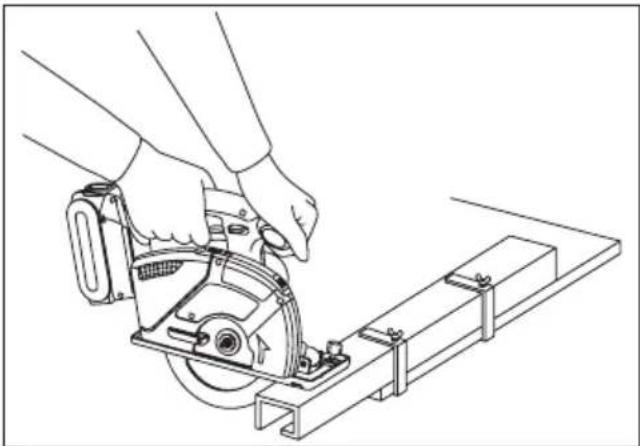

• La figure 14 montre la position de sciage correcte.
• Noter que les mains sont éloignées du secteur de coupe. Veillez à ce qu'il n'y ait personne à proximité de la zone de travail et en dessous de la pièce ouvragée. Lorsque vous effectuez la coupe, ne tentez pas de tenir la pièce ouvragée avec la main.

Sciage de feuilles de grande taille :

Soutenez les feuilles de grande taille. Veillez à ajuster la profondeur du sciage afin de ne couper qu'en travers de la pièce ouvragée et non à travers les supports. (Voir la fig. 15) Les feuilles de grande taille fléchissent ou plient si elles ne sont pas correctement supportées. Si vous tentez d'effectuer la coupe sans mettre la pièce ouvragée bien à niveau et sans la soutenir correctement, la lame de scie aura tendance à se bloquer, ce qui causera un retour. (Voir la fig. 16) - Ne supportez pas la pièce ouvragée loin de la ligne de sciage.

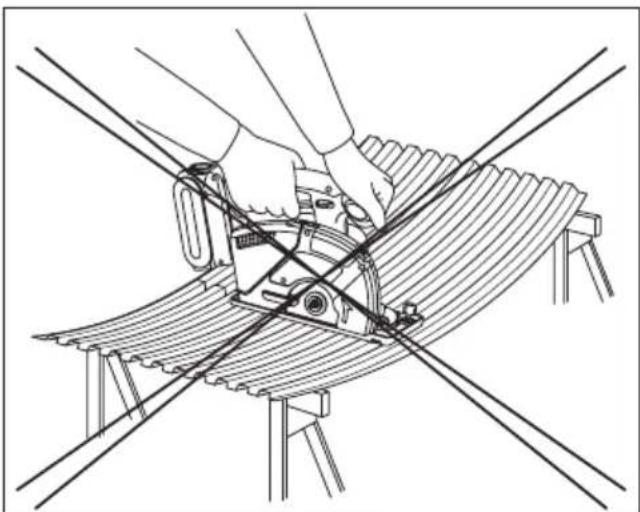

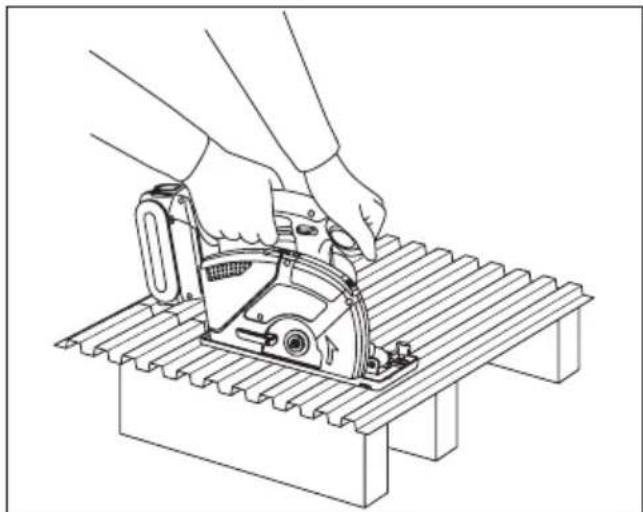

Coupe de pièces fines ou en tôle ondulée :

Coupez les pièces fines ou en tôle ondulée à au moins 25 mm (1") du bord de la pièce ouvragée pour éviter de vous blesser ou d'endommager l'outil avec les petites ébarbures métalliques tirées dans le protège-lame supérieur. Utiliser systématiquement des lames de scie parfaitement affûtées. En effet, les lames de scie propres et bien affûtées limitent au maximum les risques de blocage et de chocs de retard de lame.

Fig. 14

Fig. 15

Fig. 16

△AVERTISSEMENT

Pour éviter de vous blesser gravement :

Lorsque vous effectuez un sciage incomplet ou que vous interrompez le sciage, que la lame de scie est bloquée ou que la scie circulaire à couper les métaux cale, relâchez immédiatement l'interrupteur d'alimentation et tenez la scie circulaire sans bouger dans la pièce ouvragée jusqu'à ce que la lame de scie arrête complètement de tourner. - Pour éviter les chocs de retour de lame, ne jamais essayer de retirer la lame de scie de la pièce à couper ni ramener la lame en arrière pendant qu'elle tourne encore. S'assurer que la lame de scie est complètement arrêtée et retirer ensuite la scie circulaire à couper les métaux de la fente de coupe. Pour reprendre le sciage, faites démarrer la scie circulaire, laissez la lame atteindre sa pleine vitesse, entrez de nouveau lentement dans la ligne de sciage et reprenez le sciage.

1. Placez la partie la plus large du sabot sur la partie de la pièce ouvragée qui est solidement soutenue (voir la fig. 17), et jamais sur la section qui s'affaissera à la fin du sciage (voir la fig. 18). Pour éviter tout risque de contrôle de l'outil, saisir fermement la scie. Une façon désinvolte de procéder peut se traduire par de graves accidents corporels.

1. S'assurer que la lame de scie s'arrête complètement.

Bien que votre outil soit équipé d'un frein, avant de poser la scie circulaire, assurez-vous que la lame se soit complètement arrêtée et que le protège-lame inférieur s'est refermé.

1. Ne pas se servir de la scie circulaire pour couper les métaux lorsque quelque chose semble anormal. Séparer immédiatement la batterie autonome de la scie.

Si le corps de l'outil devient brûlant ou s'il ne fonctionne pas correctement, retirez la batterie autonome et cessez l'utilisation. Faites-la vérifier par un centre de service agréé.

AVERTISSEMENT

Afin de prévenir les risques de blessures graves ou d'incendie, n'essayez pas de réparer l'outil vous-même. Ne démontez ou ne modifiez jamais le corps de l'outil. Il ne contient aucune pièce pouvant être réparée par l'utilisateur.

1. AUCUNE PARTIE DU CORPS NE DOIT VENIR DIRECTEMENT EN CONTACT AVEC LA SCIE À COUPER LES MÉTAUX.

Lorsqu'une coupe est terminée, prendre toutes les précautions nécessaires pour que la scie ne frotte pas contre la jambe ou le flanc.

Le protège-lame inférieur étant rétractable, il peut se prendre dans vos vêtements et exposer la lame. Gardez les vêtements éloignés de l'outil. Faites attention aux sections de la lame exposées qui existent dans les zones du protège-lame supérieur et inférieur.

AVERTISSEMENT

Étant donné que la coupe d'une pièce métallique provoque des étincelles, il convient de :

• Toujours porter des lunettes de sécurité.
• N'utilisez pas l'outil à proximité de toute matière inflammable ou dans une zone où des matières inflammables sont utilisées. Un incendie ou des brûlures peuvent s'ensuivre.
• N'engagez jamais le verrou de la broche pendant que la lame tourne ou n'essayez pas d'arrêter l'outil. Ne mettez jamais l'interrupteur d'alimentation sur la position de marche lorsque le verrou de la broche est engagé. Cela provoquera des dégâts sérieux à votre outil.

[Batterie]

Pour une utilisation correcte de la batterie autonome

Batterie autonome Li-ion (EY9L40/ EY9L41)

• Pour une longévité optimale de la batterie, rangez la batterie autonome Li-ion sans la charger après l'avoir utilisée.
• Lors de la charge de la batterie autonome, assurez-vous que les bornes du chargeur de batterie sont libres de tout corps étranger comme de la poussière et de l'eau, etc. Nettoyez les bornes avant de charger la batterie autonome si des corps étrangers se trouvent sur les bornes.

La durée de vie des bornes de la batterie autonome peut être affectée par des corps étrangers comme de la poussière et de l'eau, etc. pendant le fonctionnement.

• Lorsque vous n'utilisez pas la batterie autonome, éloignez-la d'autres objets métalliques tels que : trombones, pièces de monnaie, clés, clous, vis et autres petits objets métalliques susceptibles de connecter les bornes entre elles. Si vous court-circuitez les bornes de la batterie, vous risquez de causer des étincelles, de vous brûler ou de provoquer un incendie.
• Lors de l'utilisation de la batterie autonome, assurez-vous de la bonne ventilation du lieu de travail.
• Lorsque la batterie autonome est retirée du corps de l'outil, replacez immédiatement le couvercle de la batterie autonome afin d'empêcher la poussière ou la crasse de contaminer les bornes de la batterie et de provoquer un court-circuit.

Longévité des batteries autonomes

Les batteries rechargeables ont une longévité limitée. Si le temps de fonctionnement devient très court après la recharge, remplacez la batterie autonome par une neuve.

Recyclage de la batterie autonome

ATTENTION:

Pour la protection de l'environnement naturel et le recyclage des matériaux, veillez à mettre la batterie au rebut à un endroit prévu officiellement à cet effet, s'il y en a un dans votre pays.

[Chargeur de batterie] Recharge

Précautions à prendre pour la batterie autonome Li-ion

• Si la température de la batterie autonome descend en dessous de -10 °C (14 °F) environ, la charge s'arrête automatiquement afin de prévenir la dégradation de la batterie.

Mises en garde communes pour la batterie autonome Li-ion/Ni-MH/Ni-Cd

• Le niveau de température ambiante moyenne se situe entre 0 °C (32 °F) et 40 °C (104 °F). Si la batterie autonome est utilisée alors que sa température est inférieure à 0 °C (32 °F), l'outil pourrait ne pas fonctionner correctement.
• Lorsqu'une batterie autonome froide (en dessous de 0 °C (32 °F)) doit être rechargée dans une pièce chaude, laissez la batterie autonome dans la pièce pendant une heure au moins et rechargez-la quand elle a atteint la température ambiante.
• Laissez refroidir le chargeur quand vous rechargez plus de deux batteries autonomes à la suite.
• Ne mettez pas vos doigts dans les trous des connecteurs lorsque vous prenez les chargeurs ou à n'importe quelle occasion.

MISE EN GARDE :

Pour éviter les risques d'incendie ou d'endommagement du chargeur de batterie.

• N'utilisez pas de source d'alimentation provenant d'un générateur de moteur.
• Ne bouchez pas les trous d'aération du chargeur et de la batterie autonome.
• Débranchez le chargeur lorsque vous ne l'utilisez pas.

Batterie autonome Li-ion

REMARQUE :

Votre batterie autonome n'est pas complètement chargée au moment de l'achat. Veillez à bien charger complètement la batterie avant son utilisation.

Chargeur de batterie (EY0L80)

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.

REMARQUE :

Des étincelles peuvent être produites lorsque la fiche est introduite dans la prise d'alimentation secteur ; toutefois, ceci ne pose aucun problème de sécurité.

1. Introduisez soigneusement la batterie autonome dans le chargeur.

1. Alignez les marques d'alignement et placez la batterie dans le poste d'accueil sur le chargeur. 2. Faites-la glisser vers l'avant dans le sens de la flèche.

1. Pendant la charge, le témoin s'allume.

Lorsque la charge est terminée, un interrupteur électronique s'actionne pour protéger la batterie.

• La charge ne peut pas être réalisée si la batterie autonome est chaude (par exemple, à la suite d'un long travail de perçage).

Le témoin d'attente orange clignote jusqu'à ce que la batterie se soit refroidie.

La charge commence alors automatiquement.

1. Le témoin de charge (vert) clignote lentement lorsque la batterie est chargée à environ 80 %.
2. Lorsque la charge est terminée, le témoin de charge se met à clignoter rapidement en vert.
3. Lorsque la température de la batterie autonome est de 0°C ou moins, la batterie autonome prend plus longtemps à charger que la durée standard.

Même lorsque la batterie est complètement chargée, elle n'aura qu'environ 50 % de la puissance d'une batterie complètement chargée à une température de fonctionnement normale.

1. Lorsque le témoin d'alimentation ne s'allume pas immédiatement après avoir branché le chargeur, ou si après la durée de charge standard, le témoin de charge ne clignote pas rapidement en vert, consultez un concessionnaire autorisé.
2. Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s'allume. Après quelques minutes, le voyant de charge risque de clignoter rapidement pour indiquer que la charge est terminée.

Batterie autonome Ni-MH/Ni-Cd

REMARQUE :

Chargez une nouvelle batterie autonome, ou une batterie autonome qui n'a pas été utilisée pendant une période prolongée, pendant 24 heures pour lui redonner sa pleine capacité.

Chargeur de batterie (EY0L80)

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.

REMARQUE :

Des étincelles peuvent être produites lorsque la fiche est introduite dans la prise d'alimentation secteur ; toutefois, ceci ne pose aucun problème de sécurité.

1. Introduisez soigneusement la batterie autonome dans le chargeur.

1. Pendant la charge, le témoin s'allume.

Lorsque la charge est terminée, un interrupteur électronique s'actionne pour protéger la batterie. - La charge ne peut pas être réalisée si la batterie autonome est chaude (par exemple, à la suite d'un long travail de perçage). Le témoin d'attente orange clignote jusqu'à ce que la batterie se soit refroidie. La charge commence alors automatiquement. 4. Lorsque la charge est terminée, le témoin de charge se met à clignoter rapidement en vert. 5. Si le voyant de charge ne s'allume pas immédiatement après le branchement du chargeur ou, si après la durée de charge standard, le voyant ne s'éteint pas, consultez un revendeur agréé pour de l'assistance technique. 6. Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s'allume. Après quelques minutes, le voyant de charge risque de clignoter rapidement pour indiquer que la charge est terminée.

Indication du voyant

Allumé en vert

Le chargeur est branché dans la prise secteur.

Prêt pour la charge.

Clignotant rapidement en vert

Chargement terminé. (Pleine charge)

Clignotant en vert

La batterie est chargée à environ 80% . (Charge utile. Li-ion seulement)

Allumé en vert

Chargement en cours.

Allumé en orange

La batterie autonome est froide

La batterie autonome est chargée lentement pour réduire l'effort de la batterie. (Li-ion seulement)

Clignotant en orange

La batterie autonome est chaude. La charge commence lorsque la température de la batterie autonome descend.

Lorsque la température de la batterie autonome est de -10 °C ou moins, le témoin de charge (orange) se met également à clignoter. La charge commence lorsque la température de la batterie autonome augmente (Li-ion seulement).

Témoin de l'état de charge

Gauge: vert, droite: orange s'affichent.

Clignotant rapidement en orange et en vert

Impossible de charger. Colmatage par la poussière ou mauvais fonctionnement de la batterie autonome.

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour connaître la procédure applicable dans les pays hors Union européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre)

Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

V. ENTRETIEN

AVERTISSEMENT

Afin d'éviter toute blessure grave, retirez toujours la batterie autonome de l'outil avant de procéder à toute procédure d'entretien.

MISE EN GARDE :

Pour avoir la certitude de réunir en permanence les conditions de SÉCURITÉ et de FIABILITÉ nécessaires, les opérations d'entretien doivent être confiées à un centre de service après-vente autorisé. Il faut toujours exiger que le remplacement de pièces soit fait par des pièces d'origine Panasonic.

Nettoyage de l'outil

Gardez votre outil propre afin d'assurer une bonne performance de sciage et pour garder son utilisation sûre.

Suivez ces étapes :

1. Retirez la batterie autonome de l'outil.
2. Essuyez l'outil avec un chiffon propre et sec. N'utilisez pas un chiffon mouillé ou des liquides de nettoyage.

Ils pourraient endommager la finition de la scie circulaire.

1. Veillez à essuyer toute huile ou graisse qui pourrait rendre l'outil glissant ou difficile à manipuler.
2. Retirez la lame de scie de la scie et retirez les particules qui s'y sont déposées avec une brosse.

MISE EN GARDE :

Pour éviter tout risque d'accident et pour ne pas endommager la scie circulaire à couper les métaux, ne jamais immerger tout ou partie de la scie dans un liquide.

Protège-lame transparent

AVERTISSEMENT

Si la garde est fissurée ou cassée, apportez l'outil à un centre de service agréé pour la faire remplacer. N'essayez pas de faire fonctionner la scie circulaire. Cela peut entraîner des blessures graves.

N'utilisez jamais votre outil avec un protège-lame transparent endommagé ou sans avoir installé le protège-lame transparent. Des copeaux projetés peuvent entraîner des blessures graves.

VI. ACCESSOIRES

AVERTISSEMENT

L'utilisation d'accessoires ne figurant pas dans ce manuel peut causer un incendie, un choc électrique ou des blessures corporelles. N'utilisez que les accessoires recommandés. L'utilisation d'une lame sur des matériaux plus épais ou plus fins que commandé aura pour conséquence une coupe grossière et pourrait aggraver le risque de "retour en arrière" ("kick back") ou d'autres dommages.

Lame au carbure pour métal

• EY9PM13C

Pour scier des matériaux ferreux non trempés. Épaisseur du matériau : 0,5 mm - 6,0 mm (1/32" - 1/4")

Lame au carbure pour métal mince (accessoire en option)

Pour scier des matériaux ferreux non trempés minces requérant un bord de coupe propre. Épaisseur du matériau : 0,5 mm - 6,0 mm (1/32" - 1/4").

Lame au carbure pour bois (accessoire en option)

• EY9PW13A

Pour scier du bois en général.

Lame au carbure pour bois mince (accessoire en option)

• EY9PW13B

Pour scier du bois mince requérant un bord de coupe propre.

Épaisseur du matériau recommandée : jusqu'à 12 mm.

Lame au carbure pour plastique (accessoire en option)

• EY9PP13B

Pour scier du plastique.

Épaisseur recommandée des matériaux acryliques et des plaques en chlorure de vinyle :

plaques ondulées, tuyaux

0,8 mm - 5,0 mm (1/32" - 3/16")

Adaptateur pour durit d'aspirateur (accessoire en option)

• EY9X012E

Guide de sciage (accessoire en option)

·EY3500B7727

Pour effectuer commodément des sciages en planches et des sciages répétés de largeur uniforme

Tension de moteur 14,4 V CC
Vitesse de rotation de lame 3600 min	-1 (rpm)
Taille de lameDiamètre extérieur 135 mm (5-3/8")Dimension d'arbre 20 mm (25/32")
Profondeur maximum de coupe 0 - 46 mm	(0" - 1-13/16") (lame de 135 mm de diamètre)
Longueur totale	329 mm (12-61/64")
Poids (avec la batterie autonome: EY9L40/EY9L41)	2,65 kg (5,7 lbs)
BruitVibration	Reportez-vous à la fiche incluse.

BATTERIE AUTONOME

Modèle	EY9L40	EY9L41
Stockage de la batterie	Batterie Li-ion
Tension de la batterie	14,4 V CC (3,6 V × 4 piles)
Capacité	3 Ah	3,3 Ah

CHARGEUR DE BATTERIE

Modèle	EY0L80
Puisance nominale	Voir la plaque signalétique se trouvant sur le côte inférieur du chargeur.
Poids	0,95 kg (2,1 lbs)

[Batterie autonome Li-ion]

Durée de chargeement	3 Ah	14,4 V 21,6 V 28,8 V
		EY9L40	EY9L60	EY9L80
		Utilisable: 35 min.	Utilisable: 45 min.	Utilisable: 55 min.
		Plein: 50 min.	Plein: 60 min.	Plein: 70 min.

Durée de chargement	3,3 Ah	14,4 V
		EY9L41
		Utilisable: 45 min.
		Plein: 60 min.

REMARQUE: Ce tableau peut inclure des modèles non disponibles dans votre région. Veuillez vous reporter au catalogue général le plus récent.

REMARQUE: Pour obtenir le nom et l'adresse du revendeur, veuillez consulter la carte de garantie incluse.

I. INTRODUCTION
