MODE D'EMPLOI EY3551 PANASONIC

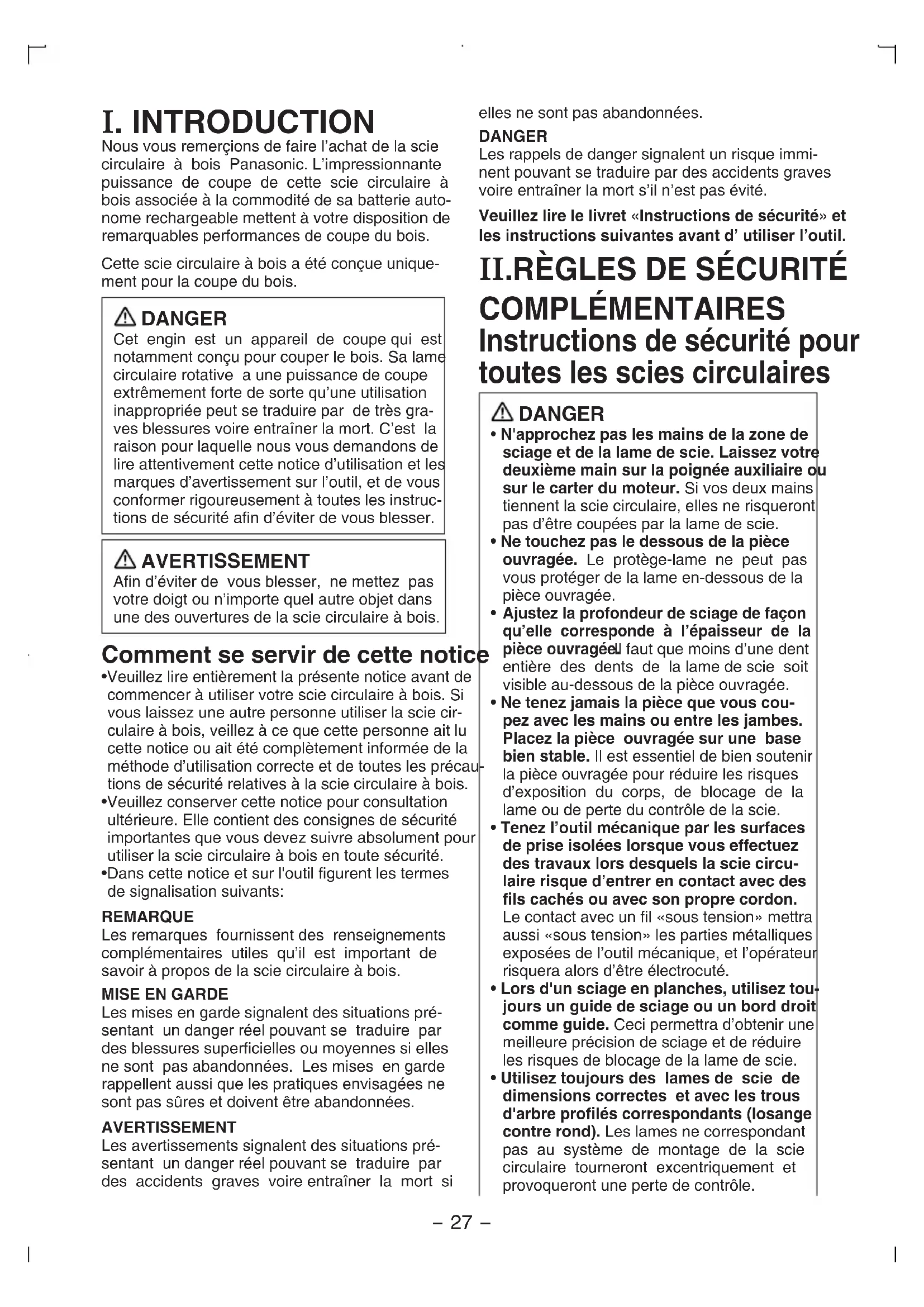

Nous vous remerçions de faire l’achat de la scie circulaire à bois Panasonic. L’impressionnante puissance de coupe de cette scie circulaire à bois associée à la commodité de sa batterie auto- nome rechargeable mettent à votre disposition de remarquables performances de coupe du bois. Cette scie circulaire à bois a été conçue unique- ment pour la coupe du bois. DANGER Cet engin est un appareil de coupe qui est notamment conçu pour couper le bois. Sa lame circulaire rotative a une puissance de coupe extrêmement forte de sorte qu’une utilisation inappropriée peut se traduire par de très gra- ves blessures voire entraîner la mort. C’est la raison pour laquelle nous vous demandons de lire attentivement cette notice d’utilisation et les marques d’avertissement sur l’outil, et de vous conformer rigoureusement à toutes les instruc- tions de sécurité afin d’éviter de vous blesser. AVERTISSEMENT Afin d’éviter de vous blesser, ne mettez pas votre doigt ou n’importe quel autre objet dans une des ouvertures de la scie circulaire à bois. Comment se servir de cette notice

• Veuillez lire entièrement la présente notice avant de commencer à utiliser votre scie circulaire à bois. Si vous laissez une autre personne utiliser la scie cir- culaire à bois, veillez à ce que cette personne ait lu cette notice ou ait été complètement informée de la méthode d’utilisation correcte et de toutes les précau- tions de sécurité relatives à la scie circulaire à bois.

• Veuillez conserver cette notice pour consultation ultérieure. Elle contient des consignes de sécurité importantes que vous devez suivre absolument pour utiliser la scie circulaire à bois en toute sécurité.

• Dans cette notice et sur l'outil figurent les termes de signalisation suivants: REMARQUE Les remarques fournissent des renseignements complémentaires utiles qu’il est important de savoir à propos de la scie circulaire à bois.

Les mises en garde signalent des situations pré- sentant un danger réel pouvant se traduire par des blessures superficielles ou moyennes si elles ne sont pas abandonnées. Les mises en garde rappellent aussi que les pratiques envisagées ne sont pas sûres et doivent être abandonnées. AVERTISSEMENT Les avertissements signalent des situations pré- sentant un danger réel pouvant se traduire par des accidents graves voire entraîner la mort si elles ne sont pas abandonnées. DANGER Les rappels de danger signalent un risque immi- nent pouvant se traduire par des accidents graves voire entraîner la mort s’il n’est pas évité. Veuillez lire le livret «Instructions de sécurité» et les instructions suivantes avant d’ utiliser l’outil. II.

COMPLÉMENTAIRES Instructions de sécurité pour toutes les scies circulaires DANGER

• N'approchez pas les mains de la zone de sciage et de la lame de scie. Laissez votre deuxième main sur la poignée auxiliaire ou sur le carter du moteur. Si vos deux mains tiennent la scie circulaire, elles ne risqueront pas d’être coupées par la lame de scie.

• Ne touchez pas le dessous de la pièce ouvragée. Le protège-lame ne peut pas vous protéger de la lame en-dessous de la pièce ouvragée.

Ajustez la profondeur de sciage de façon qu’elle corresponde à l’épaisseur de la pièce ouvragée. Il faut que moins d’une dent entière des dents de la lame de scie soit visible au-dessous de la pièce ouvragée.

• Ne tenez jamais la pièce que vous cou- pez avec les mains ou entre les jambes. Placez la pièce ouvragée sur une base bien stable. Il est essentiel de bien soutenir la pièce ouvragée pour réduire les risques d’exposition du corps, de blocage de la lame ou de perte du contrôle de la scie.

• Tenez l’outil mécanique par les surfaces de prise isolées lorsque vous effectuez des travaux lors desquels la scie circu- laire risque d’entrer en contact avec des fils cachés ou avec son propre cordon. Le contact avec un fil «sous tension» mettra aussi «sous tension» les parties métalliques exposées de l’outil mécanique, et l’opérateur risquera alors d’être électrocuté.

• Lors d'un sciage en planches, utilisez tou- jours un guide de sciage ou un bord droit comme guide. Ceci permettra d’obtenir une meilleure précision de sciage et de réduire les risques de blocage de la lame de scie.

• Utilisez toujours des lames de scie de dimensions correctes et avec les trous d'arbre profilés correspondants (losange contre rond). Les lames ne correspondant pas au système de montage de la scie circulaire tourneront excentriquement et provoqueront une perte de contrôle.-

• N'utilisez jamais de rondelles ou de bou- lons de lame endommagés ou inadéquats. Les rondelles et les boulons de lame ont été conçus spécialement pour cette scie circulaire pour assurer les performances de fonctionne- ment et la sécurité d’utilisation optimales. Autres instructions de sécurité pour toutes les scies circulaires Causes et prévention par l’utilisateur d’un retour: - Le retour est une réaction brusque à une lame de scie pincée, bloquée ou mal alignée, occa- sionnant un saut incontrôlé de la scie circulai- re qui quitte soudainement la pièce ouvragée en direction de l’utilisateur. - Lorsque la lame de scie est pincée ou blo- quée par l'encoche qui se referme, la lame cale et la réaction du moteur projette rapide- ment l'outil en arrière vers l'opérateur. - Si la lame se tord ou quitte l'alignement du sciage, les dents du bord arrière de la lame peuvent buter contre la surface supérieure du bois, faisant sortir la lame de l’encoche et pro- jetant l’outil en arrière vers l’opérateur. Le retour est la conséquence d'une mauvaise uti- lisation de l'outil et/ou de procédures ou de con- ditions d’utilisation inadéquates, et peut être évité en prenant les précautions suivantes.

Tenez la scie circulaire fermement et posi- tionnez vos bras de façon à pouvoir résister aux forces de retour de l’outil. Positionnez votre corps d’un côté ou de l’autre de la lame de scie, mais non dans le prolongement de la lame. Le retour est susceptible de faire sauter l’outil vers l’arrière, mais les forces de retour de l’outil peuvent être contrôlées par l’opérateur si les précautions adéquates sont prises.

2) Lorsque la lame de scie se bloque, ou en

cas d'interruption du sciage pour quel- que raison que ce soit, relâchez le déclen- cheur et maintenez la scie circulaire dans la matière sans bouger jusqu'à ce que la lame soit tout à fait arrêtée. N'essayez jamais de retirer la scie circulaire de la pièce ouvra- gée ou de la tirer vers l'arrière alors que la lame est encore en mouvement, sinon un retour en arrière risquera de se produire. Si la lame se bloque, recherchez la cause du blocage et prenez les dispositions nécessai- res pour éliminer le blocage.

3) Lorsque vous redémarrez la scie circulaire

dans la pièce ouvragée, centrez la lame de scie dans l’encoche et vérifiez si les dents ne sont pas entrées dans la matière. Si la lame de scie se bloque, elle peut bondir hors de la pièce ouvragée ou effectuer un retour lors du redémarrage de la scie circulaire.

4) Soutenez les panneaux de grande taille

pour réduire les risques de pincement ou de retour de la lame de scie. Les grands panneaux ont tendance à fléchir sous leur propre poids. Des supports doivent être pla- cés de chaque côté sous le panneau, près de la ligne de sciage et près du bord du panneau.

5) N'utilisez pas de lames émoussées ou

endommagées. Les lames non aiguisées ou mal fixées pro- duisent une encoche étroite qui provoque un frottement excessif, un blocage de la lame et un retour en arrière.

6) Les leviers de verrouillage de l'ajustement

de la profondeur de la lame et du biseau doivent être serrés bien fermement avant de procéder au sciage. Si l’ajustement de la lame se modifie pendant le sciage, cela risque d’occasionner un bloca- ge et un retour en arrière.

7) Faites particulièrement attention pendant la réa-

lisation d’«entailles de marquage» dans un mur existant ou dans d’autres zones masquées. La lame saillante risquerait de couper des objets, ce qui provoquerait un retour en arrière. Instructions de sécurité pour l’uti- lisation de cette scie circulaire

1) Avant chaque utilisation, vérifiez le protège-

ame inférieur. N’utilisez pas la scie circulaire lsi le protège-lame inférieur ne se déplace pas bien souplement et ne se ferme pas instanta- nément. N’attachez ou ne fixez jamais le protè- ge-lame inférieur en position ouverte. Si vous laissez tomber accidentellement la scie circulaire, le protège-lame inférieur risquera d’être tordu. Relevez le protège-lame inférieur à l’aide du levier de relevage de protège-lame inférieur et assurez-vous qu’il se déplace bien souplement et qu’il n’entre pas en contact avec la lame ou un autre composant, dans tous les angles et dans toutes les profondeurs de sciage.

Vérifiez le fonctionnement du ressort du pro- tège-lame inférieur. Si le protège-lame et le ressort ne fonctionnent pas correctement, vous devez les réparer avant d’utiliser l’outil. Le protège-lame inférieur pourra fonctionner avec une certaine lourdeur en raison de l’usure des composants, de dépôts collants ou de l’ac- cumulation de débris.

3) Le protège-lame inférieur ne doit être rétrac-

té manuellement que pour des sciages spé- ciaux tels que des «entailles de marquage» et des «découpes composées». Relevez le protège-lame inférieur à l’aide du levier de relevage de protège-lame inférieur et dès que la lame pénètre dans la matière, le pro- tège-lame inférieur doit être relâché. Pour tout autre sciage, le protège-lame infé--

rieur devrait fonctionner automatiquement.

4) Veillez toujours à ce que le protège-lame

inférieur recouvre la lame avant de déposer la scie circulaire sur un établi ou sur le sol. Une lame non protégée et libre peut faire reculer la scie circulaire et couper tout ce qui se trouve sur son passage. Tenez compte du temps que la lame met pour s’arrêter après avoir relâché l’interrupteur.

5) N'utilisez pas de roues abrasives.

6) Portez un masque antipoussière si les tra-

vaux produisent de la poussière.

7) Utilisez des lames de scie recommandées

8) Mettez des protecteurs d'oreilles lorsque vous

utilisez l'outil pendant de longues périodes.

9) Le risque de retour augmente à mesure que

la batterie autonome se décharge.

10) Veillez à bien inspecter le matériel. Eviter

de couper dans des écrous, clous ou autres matières étrangères.

11) Veillez à ne pas laisser tomber la scie circu-

12) Ne faites jamais balancer la scie circulaire à bois.

13) Ne couvrez jamais les fentes de ventilation,

et veillez à ce que celles-ci soient exemptes de saletés ou de corps étrangers.

14) Ne serrez jamais la scie circulaire à bois dans

un étau. N’effectuez jamais le sciage en tenant la scie circulaire à bois sens dessus dessous dans un étau. Ceci est extrêmement dange- reux et peut entraîner des accidents graves.

15) Ne portez jamais de gants en tricot.

16) Lors de l'utilisation de la scie circulaire à

bois en position élevée, veillez à ce qu’il n’y ait personne en dessous.

17) Ne touchez pas la lame juste après l’utilisa-

tion. Elle peut alors être très chaude et ris- que de vous brûler la peau.

18) N'introduisez pas les doigts et des corps

étrangers dans le conduit de rassemble- ment de poussière.

19) Ne déposez pas le protège-lame inférieur.

Si le protège-lame inférieur est endommagé ou manquant, rendez l’outil à un centre de service agréé pour le remplacer.

20) Ne faites pas démarrer la rotation de la lame

de scie lorsqu’elle est en contact avec la pièce ouvragée. Attendez que la lame de scie tourne à la vitesse maximale avant de commencer à couper. Lame pour les pièces en bois (EY9PW17A)

• Pratique de travail en toute sécurité 1.Ne pas dépasser la vitesse maximum indiquée sur l’outil. Pour la fourchette des vitesses, prière de se reporter aux spécifications techniques. 2.Les scies circulaires dont le corps est éraflé doi- vent être mises au rebut. 3.Les scies circulaires composites (pointées) dont la dimension des pointes est réduite à 1 mm doivent être mises hors service. Se reporter à la figure 1. 4.L’utilisation d’anneaux ou des bagues lâches pour «effectuer» des tailles d’alésage sur des scies circulaires n’est pas permise. 5.Les réparations ne sont pas permises. 1 mm

Figure 1 Dimensions minimum des pointes de scie circulaire composite.

• Information 1.Cette scie circulaire est conforme à la norme européenne EN 847-1:1997 + AC. EY9PW17A Spécifications techniques Diamètre de coupe 165 mm Diamètre d’alésage (H8) 20 mm Nombre de dents 48 Largeur de coupe 1.5 mm Epaisseur du corps 1.0 mm Vitesse maximum 4500 min

Vitesse sans charge··· / minRotation ou alternation par minute Ampères

D’UTILISATION Charge de la batterie autonome EY9251 Charger la batterie autonome lorsque la vitesse de coupe est plus lente que normale et ne permet pas d’effectuer une coupe efficace.-

Si vous avez deux ensembles de batteries, vous pouvez en utiliser une pour continuer à travailler tandis que vous recharger l’autre. REMARQUE: Chargez une nouvelle batterie, ou une batterie qui n’a pas été utilisée pendant une période pro- longée, pendant 24 heures pour lui redonner sa pleine capacité. Chargeur de batterie (EY0110)

1. Branchez le cordon d’alimentation du chargeur

dans une prise secteur. REMARQUE: Des étincelles peuvent être produites lorsque la fiche est introduite dans la prise d’alimen- tation secteur; toutefois, ceci ne pose aucun problème de sécurité.

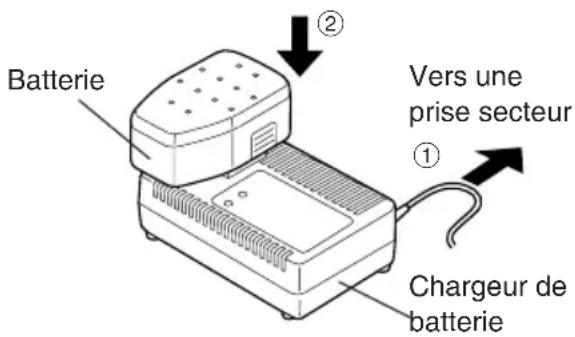

2. Introduisez soigneusement la batterie dans le

chargeur. Batterie Vers une prise secteur Chargeur de batterie

3. Pendant la charge, le témoin s’allume.

Lorsque la charge est terminée, un interrup- teur électronique s’actionne pour protéger la batterie.

• La charge ne peut pas être réalisée si la batterie est chaude (par exemple, à la suite d’un long travail de perçage). Dans ce cas, le témoin d’attente, de couleur orange, reste allumé tant que la batterie n’est pas revenue à une température normale. La charge commence alors automatiquement.

4. Une fois la charge terminée, le témoin de

charge clignote rapidement en vert.

5. Lorsque la batterie a subi pour quelque raison

que ce soit une température trop basse, ou si la batterie n'a pas été utilisée pendant longtemps, le témoin de charge s’allume. Dans ce cas, il fau- dra un temps plus long que le temps de charge standard pour charger complètement la batterie.

• Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s’allume. Après quelques minutes, le voyant de charge risque de clignoter rapide- ment pour indiquer que la charge est terminée.

6. Si le voyant de charge ne s’allume pas immé-

diatement après le branchement du chargeur ou, si après la durée de charge standard, le voyant ne s’éteint pas, consultez un revendeur agréé pour de l’assistance technique. REMARQUE:

• Lorsqu’une batterie froide (en-dessous de 5°C (41°F)) doit être rechargée dans une pièce chaude, laissez la batterie dans la pièce pendant une heure au moins et rechargez-la quand elle a atteint la température ambiante. Sinon, il est possible que la batterie ne soit pas complètement chargée.

• Refroidissez le chargeur quand vous rechar- gez plus de deux ensembles à la suite.

• Ne mettez pas vos doigts dans les trous des connecteurs lorsque vous prenez les char- geurs ou à n’importe quelle occasion. MISE EN GARDE: Pour éviter tout dommage ou incendie:

• N’utilisez pas de source d’alimentation prove- nant d’un générateur de moteur.

• Ne bouchez pas les trous d’aération du char- geur et de la batterie autonome.

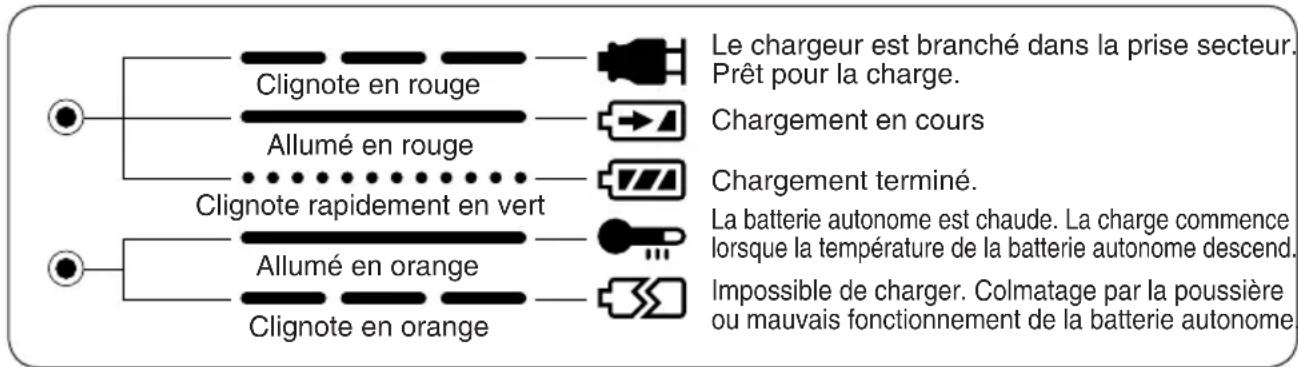

• Débrancher le chargeur lorsqu’il ne doit pas être utilisé. Indication du voyant Clignote en rouge Allumé en rouge Clignote rapidement en vert Allumé en orange Clignote en orange Le chargeur est branché dans la prise secteur. Prêt pour la charge. Chargement en cours Chargement terminé. La batterie autonome est chaude. La charge commence lorsque la température de la batterie autonome descend. Impossible de charger. Colmatage par la poussière ou mauvais fonctionnement de la batterie autonome.-

Emboîtement de la batterie autonome MISE EN GARDE:Avant d’accoupler la batterie autonome à la scie circulaire à bois, vérifier que l’interrupteur d’alimen-tation de la scie fonctionne normalement et revient bien en position d’arrêt quand il est relâché. Comment emboîter la batterie autonome: (Voir la fig. 2) Emboîter la batterie autonome dans la partie arrière de la scie circulaire à bois. La batterie doit s’encastrer parfaitement en place. Si elle présente du jeu, c’est qu’elle n’est pas correctement connectée.2.Comment retirer la batterie autonome: Serrer les deux segments latéraux de la batterie autonome. Tirer tout droit la batterie autonome et en arrière pour la séparer de la scie circulaire à bois.

Avant d’utiliser la scie circulaire à bois Cet outil a été conçu pour couper le bois. Dans la section «Accessoires» figure la liste des lames de scie à utiliser pour les applications adéquates de cet outil. Pour réduire les risques de blessures, vous devez prendre les précautions suivantes:•Ne coupez pas des pièces empilées. Coupez-les l'une après l’autre.•Ne coupez pas de pièces en métal.•Coupez les pièces avec le bord le plus large du sabot sur le côté pincé de la pièce.•Ne touchez pas la lame de scie avec les mains nues tout de suite après avoir effectué le sciage; elle peut être très chaude et risque de vous brûler la peau.À chaque fois que la scie circulaire à bois doit être utilisée, il convient de s’assurer qu’elle fonctionne normalement.Se servir de la liste de contrôle indiquée ci-après pour faire cette vérification:1.La lame de scie est-elle montée dans le bon sens? La flèche imprimée sur la lame de scie doit être dirigée dans le même sens que la flèche du pro-tecteur supérieur delame de scie.2.La lame de scie est-elle fixée correctement? Vérifier que le boulon d’assemblage à six pans est bien bloqué (Voir la figure 13).3.Un examen visuel révèle-t-il que la lame de scie est en bon état? Remplacer immédiatement la lame de scie si des fissures sont détectées sur la lame ou si des dents sont cassées.4.Le protecteur mobile inférieur de lame se ferme-t-il correctement? AVERTISSEMENTPour éviter tout risque d’accident corporel, ne pas se servir de la scie circulaire à bois si le protecteur mobile inférieur de lame ne revient pas rapidement au-dessus de la lame.5.La batterie autonome est-elle chargée et emboî-tée correctement dans la scie circulaire à bois?6.Le levier d'ajustement de la profondeur de sciage est-il bien serré?7.Le bouton d'ajustement de biseau pour la coupe est-il bien serré?8.La pièce ouvragée est-elle bien pincée sur le tréteau de la scie ou sur l’établi? Utilisation de la scie circulaire à bois MISE EN GARDE:Pour réduire le risque de blessures, veuillez lire les instructions de sécurité figurant en tête de cette notice avant d’utiliser la scie circulaire à bois. AVERTISSEMENT Pour réduire le risque de blessures, portez des lunettes de sécurité ou des lunettes équipées de protecteurs latéraux.Procéder suivant les étapes ci-après:Saisir la scie circulaire à bois à deux mains (Voir la fig. 4).Ne jamais esayer de retirer des particules issues de la coupe alors que la lame de scie tourne encore.1.Alignez la ligne de mire du sabot sur votre ligne de sciage (Voir la fig. 3). Alignement sur la ligne de sciage

• Utilisez l'encoche comme guide pour détermi-ner la position de sciage. Alignez l'encoche sur la ligne de sciage. La position de sciage pouvant être différente selon la lame de scie utilisée, faites un essai de sciage préalablement.2.Abaissez le levier de verrouillage d'interrupteur, puis pressez l'interrupteur d'alimentation pour démarrer le moteur, et enfin relâchez le levier de verrouillage d’interrupteur.MISE EN GARDE:• Vérifiez que le levier de verrouillage d’interrup-teur marche. Si l’interrupteur d’alimentation peut être activé sans presser le levier de verrouillage d’inter-rupteur, arrêtez d’utiliser l’appareil. Portez l’outil à un centre de réparation autorisé.• Tenez toujours la poignée dans une main et le bouton avant dans l’autre. (Voir figure 4). Maintenez une pression ferme et presser com-plètement le commutateur.• La lame de scie ne doit pas toucher la maté-riel à couper avant de démarrer le moteur. Attendez que la lame atteigne sa vitesse maximale avant de commencer le découpage.• Cet outil ne possède aucun dispositif pour verrouiller l'interrupteur d'alimentation sur la position "ON", et vous ne devez absolument pas tenter de le fixer sur la position "ON".3.Commencez à couper lorsque la lame tourne à la vitesse maximum.-

4.Pendant la coupe, gardez une ligne de sciage bien droite. Déplacez la scie circulaire à bois vers l’avant à vitesse bien uniforme. AVERTISSEMENT

• Pour éviter tout retour dangereux, gardez le sabot de la scie circulaire à bois bien à plat sur la surface de la pièce que vous sciez.

• Ne forcez jamais lors de l'utilisation de la scie circulaire à bois. Appliquez une pression légère et continue. 5.Si la température du moteur de la scie devient particulièrement élevée, interrompre momenta- nément le travail de coupe. Laisser la scie circu- laire à bois refroidir puis reprendre la coupe. 6.Il est toujours plus sûr d’enlever l’ensemble de la batterie après utilisation et avant de ranger la scie circulaire à bois. Ajustement de la profondeur de sciage

• Retirez la batterie autonome.

• Desserrez le levier d'ajustement de la profon- deur en le poussant, et ajustez la profondeur de sciage (Voir la fig. 5). Serrez fermement le levier d'ajustement de la profondeur en le relevant vers le carter du moteur à la profondeur de sciage voulue. Lorsque le matériau a une épaisseur de 10 mm (3/8") ou moins, régler la profondeur de sciage de façon que la lame dépasse d'environ 5 mm (3/16") du bas du matériau. Ajustement de la coupe du biseau

• Retirez la batterie autonome

Pour ajuster le biseau de coupe, desserrez le bouton d'ajustement du biseau. Tournez le bouton d'ajuste- ment du biseau dans le sens inverse des aiguilles d'une montre (Voir la fig. 7). Ajustez le biseau de coupe. Pour régler le biseau de coupe à 90 degrés, utilisez un triangle. Pour effectuer un ajustement précis du biseau, utilisez la vis d’ajustement de biseau située sur la base (Voir la fig. 8).

• Serrez fermement le bouton d’ajustement de biseau. Conduit de rassemblement de poussière

• Retirez la batterie autonome.

• Tenez le conduit de rassemblement de poussière et connectez l'accessoire en vente dans le com- merce. Ensuite, connectez le tuyau du dispositif de nettoyage à l'accessoire. ATTENTION: Veillez à ne pas déconnecter le tuyau pendant l'opération. Veillez à ne pas vous pincer les pieds avec le tuyau. Lorsque vous utilisez la scie circulaire à bois sans accessoire et sans tuyau, faites attention à la poussière sortant du conduit. Guide de sciage (EY3500B7727) (Disponible comme accessoire en option, non inclus) La barrière de refente est pratique pour les coupes de refentes et les coupes répétées d’une largeur uniforme.

• Retirez la batterie autonome.

Insérez le guide de sciage et ajustez la largeur de sciage (Voir la fig. 6).

Serrez bien fermement la vis pour fixer le guide de sciage Comment faire un usage approprié de la scie (renseignements supplémentaires) AVERTISSEMENT Pour éviter de se blesser gravement: l Il est important d'utiliser un dispositif adéquat pour tenir bien en place la pièce ouvragée, et de tenir fermement la scie circulaire à bois avec les deux mains pour éviter d'en perdre le contrôle et de se blesser.

Noter que les mains sont éloignées du secteur de coupe.

• Veillez à ce qu’il n’y ait personne à proxi- mité de la zone de travail et en-dessous de la pièce ouvragée.

• Lorsque vous effectuez la coupe, ne tentez pas de tenir la pièce ouvragée avec la main. Sciage de feuilles de grande taille: Soutenez les feuilles de grande taille. Veillez à ajuster la profondeur du sciage afin de ne couper qu’en travers de la pièce ouvragée et non à travers les supports (Voir la fig. 10). Les feuilles de grande taille fléchissent ou plient si elles ne sont pas correctement supportées. Si vous tentez d’effectuer la coupe sans mettre la pièce ouvragée bien à niveau et sans la soutenir correctement, la lame de scie aura tendance à se bloquer, ce qui causera un retour (Voir la fig. 11).

• Ne supportez pas la pièce ouvragée loin de la ligne de sciage. Sciage de matériau fin; Évitez toute blessure ou dommage causé par les petites ébarbures de sciage.

• Utiliser systématiquement des lames de scie parfaitement affûtées. En effet, les lames de scie propres et bien affûtées limitent au maxi- mum les risquent de blocage et de chocs de retour de lame.-

AVERTISSEMENT Pour éviter de vous blesser gravement: • Lorsque vous effectuez un sciage incomplet ou que vous interrompez le sciage, que la lame de scie est bloquée ou que la scie circulaire à bois cale, relâchez immédiatement l’interrupteur d’ali-mentation et tenez la scie circulaire sans bouger dans la pièce ouvragée jusqu’à ce que la lame de scie arrête complètement de tourner.• Pour éviter les chocs de retour de lame, ne jamais essayer de retirer la scie circulaire de la pièce à couper ni ramener la scie circulaire en arrière pendant qu’elle tourne encore. S’assurer que la lame de scie est complète-ment arrêtée et retirer ensuite la scie circu-laire à bois de la fente de coupe.• Pour reprendre un travail de coupe qui a été interrompu, mettre la scie circulaire à bois en marche et attendre que la lame de scie ait atteint sa vitesse de rotation maximum pour entrer doucement dans la fente de coupe et poursuivre le travail de coupe.1.Placez la partie la plus large du sabot sur la partie de la pièce ouvragée qui est solidement soutenue (Voir la fig. 9), et jamais sur la sec-tion qui s’affaissera à la fin du sciage (Voir la fig. 12). Pour éviter tout risque de contrôle de l’outil, saisir fermement la scie circulaire. Une façon désinvolte de procéder peut se traduire par de graves accidents corporels.2.S’assurer que la lame de scie s’arrête complète-ment. Bien que votre scie circulaire à bois soit équipée d’un frein automatique, assurez-vous, avant de poser la scie circulaire à bois, que la lame de scie soit complètement arrêtée et que le protège-lame inférieur soit fermé.3.Séparer immédiatement la batterie autonome de la scie. Si la température de la scie circulaire à bois est particulièrement élevée ou qu’elle ne fonctionne pas normalement, séparer la batterie autonome et cesser d’utiliser la scie. La faire réviser dans un centre de service après-vente autorisé. AVERTISSEMENT Pour éviter tout risque de blessures graves ou d’incendie, ne tentez pas de réparer vous-même la scie circulaire à bois. Ne démontez et ne modifiez jamais le corps de la scie circu-laire à bois. Aucun des composants internes ne peut être réparé par l’utilisateur lui-même.

AUCUNE PARTIE DU CORPS NE DOIT VENIR DIRECTEMENT EN CONTACT AVEC LA SCIE CIRCULAIRE À BOIS. Lorsqu’une coupe est terminée, prendre toutes les précautions nécessaires pour que la scie ne frotte contre la jambe ou le flanc. Ne pas oublier que le protecteur mobile inférieur de lame est rétractable et peut se prendre dans votre tenue vestimentaire et donc exposer la lame de scie. Éloigner les vêtements de la scie circulaire à bois. Rester cependant vigilant quant aux parties exposées de la lame de scie autant que dans les secteurs du protecteur mobile infé-rieur de lame que du protecteur supérieur. AVERTISSEMENT

• Toujours porter des lunettes de sûreté. De ne jamais utiliser la scie circulaire à bois à proxi-mité de matières inflammables ou dans un secteur où des matières inflammables sont utilisées. Des brûlures et des accidents corporels pourraient en être la conséquence.5.N'enclenchez jamais le verrouillage de la broche pendant que la lame de scie tourne, ou ne l'en-clenchez pas pour tenter d'arrêter l’outil. Ne met-tez jamais l’interrupteur sur la position de marche lorsque le verrouillage de la broche est enclenché. Vous risqueriez d’endommager gravement votre scie circulaire à bois.

AVERTISSEMENT Avant d’entreprendre la moindre opération d’entretien et pour éviter tout risque d’accidents corporels graves, il faut toujours retirer la batte- rie autonome de la scie circulaire à bois. MISE EN GARDE: Pour avoir la certitude de réunir en permanence les conditions de SÉCURITÉ et de FIABILITÉ nécessaires, les opérations d’entretien doivent être confiées à un centre de service après-vente auto- risé. Il faut toujours exiger que le remplacement de pièces soit fait par des pièces d’origine Panasonic. Comment retirer la lame de scie MISE EN GARDE: Ne pas oublier que la lame de scie est bouillante après une opération de coupe. Il faut donc laisser refroidir suffisamment la lame de scie avant de la séparer de la scie. Procéder suivant les étapes indiquées ci-dessous: (Voir la fig. 13) 1.Séparer la batterie autonome de la scie circulaire à bois. 2.Maintenez le bouton de verrouillage de broche vers le bas. Ceci empêche la lame de scie de tourner. 3.Se servir de la clé hexagonale fournie pour des- serrer le boulon hexagonal. REMARQUE: La clé hexagonale doit être rangée dans la fente-

de rangement du boîtier de scie circulaire à bois si elle n’est pas utilisée.4.Retirer le boulon hexagonal et la rondelle exté-rieure.5.Se servir du levier de relevage de protecteur mobile inférieur pour escamoter (ouvrir) le pro-tège-lame inférieur.6.Retirer délicatement la lame de scie.7.Nettoyez la scie circulaire à bois si nécessaire.MISE EN GARDE:Veiller à ne pas se blesser les mains sur la lame au cours de cette opération.• Lorsqu’une lame de scie est mise au rebut, l’envelopper d’une épaisse feuille de carton. Ceci permet d’éviter que d’autres personnes se blessent avec la lame jetée. Comment remonter la lame de scie Procéder suivant les étapes indiquées ci-dessous:1.Séparer la batterie autonome de la scie circu-laire à bois.2.Retirer les particules issues de la coupe de la surface de la lame de scie. 3.Se servir du levier de relevage de protecteur mobile inférieur pour escamoter (ouvrir) le protecteur mobile inférieur.4.Remonter la lame de scie en procédant de la façon illustrée (Voir la fig. 13). Veiller à ce que les deux flè-ches de sens de rotation de la lame et la flèche de sens de rotation du protecteur supérieur de lame de scie sont orientées dans la même direction.5.Remonter la rondelle extérieure.6.Remonter le boulon hexagonal.7.Maintenez le bouton de verrouillage de broche vers le bas. Ceci empêche la lame de scie de tourner.8.Serrer le boulon hexagonal avec la clé hexagonale fournie avec la scie. Ranger la clé hexagonale.REMARQUE:La clé hexagonale doit être rangée dans la fente de rangement du boîtier de scie circulaire à bois si elle n’est pas utilisée. AVERTISSEMENT Si vous ne respectez pas ces instructions, vous risquez de vous blesser gravement. Pour utiliser correctement la batterie autonome Batterie autonome Ni-MH (EY9251)

• Rechargez la batterie Ni-MH complètement avant de la ranger, afin de lui assurer une durée de vie plus longue.

• Le niveau de température ambiante moyenne se situe entre 0°C (32°F) et 40°C (104°F). Si la batterie est utilisée alors que sa tempéra- ture est inférieure à 0°C (32°F), l’outil pourrait ne pas fonctionner correctement. Dans ce cas, rechargez complètement la batterie pour réta- blir son fonctionnement normal.

• Lorsque vous n’utilisez pas la batterie, éloi- gnez-la d’autres objets métalliques tels que: trombones, pièces de monnaie, clés, clous, vis et autres petits objets métalliques susceptibles de connecter les bornes entre elles. Si vous court-circuitez les bornes de la batterie, vous risquez de causer des étincelles, de vous brûler ou de provoquer un incendie.

• Lorsque vous utilisez l’outil avec une batterie Ni- MH, assurez-vous que la pièce soit bien ventilée. Longévité des batteries Les batteries rechargeables ont une longévité limitée. Si le temps de fonctionnement devient très court après la recharge, remplacez la batterie par une neuve. REMARQUE:

• L’emploi en environnement très froid ou très chaud peut réduire la capacité de fonctionnement par charge.

• Même si vous n’utilisez pas la scie circulaire à bois, rechargez l’ensemble de la batterie au moins une fois tous les six mois. Recyclage de la batterie autonome ATTENTION:

• Pour la protection de l'environnement naturel et le recyclage des matériaux, veillez à mettre la batterie au rebut à un endroit prévu officiellement à cet effet, s’il y en a un dans votre pays. Nettoyage de la scie circulaire à bois Pour avoir la certitude d’obtenir en permanence d’excellentes performances de votre scie circulaire à bois et de pouvoir l’utiliser en toute sécurité, l’en- tretenir régulièrement. Procéder suivant les étapes indiquées ci-dessous: 1.Séparer la batterie autonome de la scie circulaire à bois. 2.Essuyer les surfaces extérieures de la scie circu- laire à bois avec un chiffon sec et souple. Ne pas se servir d’un chiffon humide ou de produits d’entretien liquides. En effet, ils risquent d’abîmer la finition de la scie circulaire à bois. 3.Essuyer soigneusement toute trace d’huile ou de graisse risquant de rendre la scie circulaire à bois glissante ou d’empêcher une bonne saisie de la poignée. 4.Retirer la lame de scie de la scie et retirer les par- ticules qui s’y sont déposées avec une brosse. MISE EN GARDE: Pour éviter tout risque d’accident et pour ne pas endommager la scie circulaire à bois, ne jamais immerger tout ou partie de la scie dans un liquide.-

• L’utilisation d’accessoires ne figurant pas dans ce manuel peut causer un incendie, un choc électrique ou des blessures corporelles. N’utilisez que les accessoires recommandés.•L’utilisation d’une lame sur des matériaux plus épais ou plus fins que recommandé aura pour conséquence une coupe grossière et pourrait aggraver le risque de «retour en arrière» ou d’autres dommages.Lame pour les pièces en bois•EY9PW17A Pour scier le bois en généralGuide de sciage (Accessoire en option)•EY3500B7727 Pour effectuer commodément des sciages en plan-ches et des sciages répétés de largeur uniformeBatterie autonome•EY9251Chargeur de batterie•EY0110

VII. FICHE TECHNIQUE

Scie circulaire à bois (EY3551) Tension de moteur 18 V de courant continuVitesse de rotation de lame 2900 /min. (rpm)Taille de lameDiamètre extérieur 165 mm (6-1/2")Dimension d’arbre 20 mm (25/32")Profondeur maximum de coupe3 - 56 mm (1/8" - 2-7/32") (lame de 165 mm de diamètre) Coupe à angle de 50° 32 mm (1-9/32")Dimensions (L x l x H)375 × 200 × 264 mm(14-3/4" × 7-7/8" × 10-13/32")Ajustement de l’angle de coupe 0 - 50°Poids (avec la batterie autonome) 4 kg (8,82 lbs) Batterie autonome (EY9251) Accumulateur Batterie Ni-MHTension de batterie 18 V de courant continu (1,2 V × 15 éléments) Chargeur de batterie (EY0110) Modèle EY0110Tension électrique Voir la plaque signalétique se trouvant sur le côté inférieur du chargeur.Poids 0,78 kg (1,72 lbs)Durée de chargement 65 min (EY9251)REMARQUE:• Ne chargez pas de batteries Ni-Cd de type "Y".• Pour les batteries applicables à ce chargeur, reportez-vous à l’étiquette apposée sur le chargeur ou au catalogue général actuel.-
