MANUALE UTENTE EY3551 PANASONIC

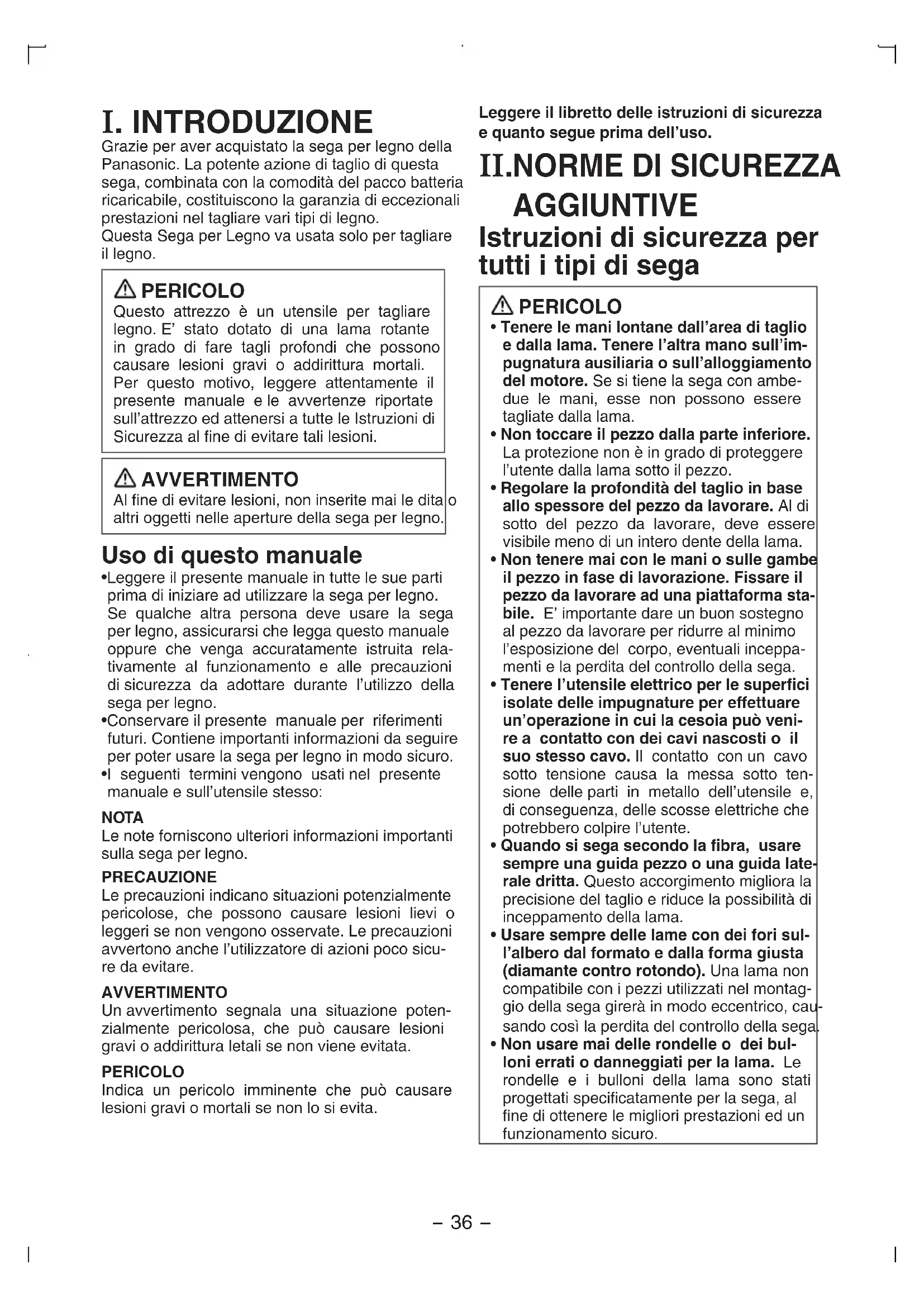

DESCRIZIONE DELLE FUNZIONI

Grazie per aver acquistato la sega per legno della Panasonic. La potente azione di taglio di questa sega, combinata con la comodità del pacco batteria ricaricabile, costituiscono la garanzia di eccezionali prestazioni nel tagliare vari tipi di legno.Questa Sega per Legno va usata solo per tagliare il legno. PERICOLO Questo attrezzo è un utensile per tagliare legno. E’ stato dotato di una lama rotante in grado di fare tagli profondi che possono causare lesioni gravi o addirittura mortali. Per questo motivo, leggere attentamente il presente manuale e le avvertenze riportate sull’attrezzo ed attenersi a tutte le Istruzioni di Sicurezza al fine di evitare tali lesioni. AVVERTIMENTO Al fine di evitare lesioni, non inserite mai le dita o altri oggetti nelle aperture della sega per legno. Uso di questo manuale

• Leggere il presente manuale in tutte le sue parti prima di iniziare ad utilizzare la sega per legno. Se qualche altra persona deve usare la sega per legno, assicurarsi che legga questo manuale oppure che venga accuratamente istruita rela-tivamente al funzionamento e alle precauzioni di sicurezza da adottare durante l’utilizzo della sega per legno.•Conservare il presente manuale per riferimenti futuri. Contiene importanti informazioni da seguire per poter usare la sega per legno in modo sicuro.•I seguenti termini vengono usati nel presente manuale e sull’utensile stesso: NOTA Le note forniscono ulteriori informazioni importanti sulla sega per legno.PRECAUZIONELe precauzioni indicano situazioni potenzialmente pericolose, che possono causare lesioni lievi o leggeri se non vengono osservate. Le precauzioni avvertono anche l’utilizzatore di azioni poco sicu-re da evitare.AVVERTIMENTOUn avvertimento segnala una situazione poten-zialmente pericolosa, che può causare lesioni gravi o addirittura letali se non viene evitata.PERICOLOIndica un pericolo imminente che può causare lesioni gravi o mortali se non lo si evita.Leggere il libretto delle istruzioni di sicurezza e quanto segue prima dell’uso. II.

AGGIUNTIVE Istruzioni di sicurezza per tutti i tipi di sega PERICOLO

• Tenere le mani lontane dall’area di taglio e dalla lama. Tenere l’altra mano sull’im-pugnatura ausiliaria o sull’alloggiamento del motore. Se si tiene la sega con ambe-due le mani, esse non possono essere tagliate dalla lama.• Non toccare il pezzo dalla parte inferiore. La protezione non è in grado di proteggere l’utente dalla lama sotto il pezzo.• Regolare la profondità del taglio in base allo spessore del pezzo da lavorare. Al di sotto del pezzo da lavorare, deve essere visibile meno di un intero dente della lama.• Non tenere mai con le mani o sulle gambe il pezzo in fase di lavorazione. Fissare il pezzo da lavorare ad una piattaforma sta-bile. E’ importante dare un buon sostegno al pezzo da lavorare per ridurre al minimo l’esposizione del corpo, eventuali inceppa-menti e la perdita del controllo della sega.• Tenere l’utensile elettrico per le superfici isolate delle impugnature per effettuare un’operazione in cui la cesoia può veni-re a contatto con dei cavi nascosti o il suo stesso cavo. Il contatto con un cavo sotto tensione causa la messa sotto ten-sione delle parti in metallo dell’utensile e, di conseguenza, delle scosse elettriche che potrebbero colpire l’utente.• Quando si sega secondo la fibra, usare sempre una guida pezzo o una guida late-rale dritta. Questo accorgimento migliora la precisione del taglio e riduce la possibilità di inceppamento della lama.• Usare sempre delle lame con dei fori sul-l’albero dal formato e dalla forma giusta (diamante contro rotondo). Una lama non compatibile con i pezzi utilizzati nel montag-gio della sega girerà in modo eccentrico, cau-sando così la perdita del controllo della sega.• Non usare mai delle rondelle o dei bul-loni errati o danneggiati per la lama. Le rondelle e i bulloni della lama sono stati progettati specificatamente per la sega, al fine di ottenere le migliori prestazioni ed un funzionamento sicuro.-

Istruzioni di sicurezza aggiun- tive per tutti i tipi di sega Causa e prevenzione del contraccolpo: - il contraccolpo è la reazione improvvisa di una lama inceppata, o male allineata, che causa il sollevamento e l’allontanamento della lama dal pezzo in direzione dell’operatore; - quando la lama si inceppa, la stessa comincia a perdere velocità e la reazione del motore porta l’apparecchio rapidamente verso l’operatore; - se la lama si torce o esce dalla linea di taglio, i denti posti sul bordo posteriore della lama pos- sono penetrare nella superficie superiore di legno, causando così l’allontanamento della lama dal taglio e lo sbalzo all’indietro della stes- sa in direzione dell’operatore. Il contraccolpo è il risultato dell’utilizzo errato del- l’utensile e/o di procedure operative o condizio- ni errate; esso può essere evitato prendendo le seguenti precauzioni:

1) Tenere la sega con ambedue le mani e

tenere le braccia in una posizione che con- senta di resistere alla spinta del contrac- colpo. Posizionarsi da un’unica parte della lama, ma non in linea con la stessa. Il contraccolpo può causare uno sbalzo all’in- dietro della sega, ma può essere controllato se si prendono le dovute precauzioni.

2) Quando la lama si inceppa o quando si

deve interrompere il lavoro per qualche motivo, rilasciare la leva di scatto e tene- re la sega ferma nel materiale fino a quan- do la lama non si sarà arrestata comple- tamente. Non cercare mai di rimuovere la sega dal pezzo o di estrarre la sega mentre è in movimento la lama, altrimenti si può verificare il contraccolpo. Individuare la causa dell’inceppamento ed attuare le misure opportune per eliminarla.

3) Quando si deve riprendere il lavoro, inseri-

re la lama della sega nel taglio e verificare che i denti non si incastrino nel materiale. Se la lama della sega si dovesse inceppare, al momento dell’accensione, la lama potrebbe sbalzare verso l’alto o si potrebbe verificare un contraccolpo.

4) Sostenere i pannelli grandi per ridurre al

minimo il rischio di inceppamento e con- traccolpo della lama. I pannelli grandi tendono ad abbassarsi sotto il proprio peso. In tal caso, occorre posiziona- re dei sostegni sotto il pannello in due posizio- ni, ossia vicino alla linea di taglio e vicino al bordo del pannello.

5) Non usare lame poco affilate o danneggiate.

Una lama non affilata o installata in modo errato può creare un taglio stretto, causando così un livello eccessivo di frizione, inceppa- mento e contraccolpi della lama.

6) Le leve di bloccaggio della profondità della

lama e della regolazione del bisello devono essere strette e fissate in modo ben saldo prima di effettuare il taglio. Se la regolazione della lama dovesse cambia- re durante il taglio, si potrebbero verificare l’in- ceppamento e il contraccolpo della sega.

7) Fare particolare attenzione quando si deve

effettuare un taglio "a tuffo" in pareti esi- stenti o altre aree cieche. La lama sporgente può tagliare degli oggetti che possono causare dei contraccolpi. Istruzioni di sicurezza per questo tipo di sega

1) Prima dell’uso, verificare che la protezio-

ne inferiore si chiuda correttamente. Non usare la sega se la protezione inferiore non si muove liberamente e si chiude istanta- neamente. Non serrare o fissare la protezio- ne inferiore nella posizione di apertura. Se la sega dovesse cadere accidentalmente, la protezione inferiore si può piegare. Solleva- re la protezione inferiore con la levetta di rego- lazione della profondità inferiore ed assicurarsi che il movimento della stessa sia libero e privo di interferenze con la lama o con le altri parti, in ogni angolo e ad ogni profondità del taglio.

2) Controllare il funzionamento della molla

della protezione inferiore. Se la protezione e la molla non dovessero funzionare corretta- mente, occorre farle riparare prima dell’uso. La protezione inferiore può funzionare in modo lento per via di parti danneggiate, depo- siti di prodotti gommosi o sporcizia.

3) La protezione inferiore deve essere ritira-

ta manualmente solo per i tagli particola- ri, quali "tagli a tuffo" e "tagli composti". Sollevare la protezione inferiore usando la leva di sollevamento della protezione infe- riore. Appena la lama entra nel materiale, occorre rilasciare la protezione inferiore. Per tutti gli altri lavori, la protezione inferiore deve funzionare in modo automatico.

4) Verificare sempre che la protezione infe-

riore copra la lama prima di posare la sega sul banco o al suolo. Una lama non protetta può far sì che la sega giri all’indietro, tagliando così qualunque cosa trovi. Tenere in considerazione il tempo richiesto per l’arresto della lama dopo il rilascio dell’interruttore.

5) Non utilizzare mole abrasive.

6) Indossare una maschera antipolvere, nel

caso in cui il lavoro da eseguire generi della polvere.

7) Utilizzare lame per seghe indicate dal Pro-

8) Utilizzare delle protezioni uditive, in caso-

di utilizzo prolungato dell’attrezzo.

9) Il rischio di contraccolpo aumenta man

mano che il pacco batteria si scarica.

10) Assicurarsi di ispezionare il materiale. Evi-

tare di tagliare bulloni, chiodi o altro mate- riale diverso dal legno.

11) Evitare di far cadere la sega per legno.

12) Non far roteare la sega per legno.

13) Non coprire mai le fessure di ventilazione

ed evitare che vi si depositino polvere o altri materiali.

14) Non stringere la sega per legno in una

morsa. Non usare mai la sega per legno tenendola rovesciata in una morsa. Questa posizione è estremamente pericolosa e può provocare gravi incidenti.

15) Non indossare mai guanti lavorati a maglia.

16) Assicurarsi che nessuno si trovi al di sotto

di voi durante l’uso della sega per legno in luoghi elevati.

17) Non toccare la lama subito dopo averla usata.

Potrebbe essere calda e scottare la pelle.

18) Non inserire le dita od oggetti estranei nel

condotto di depolverazione.

19) Non rimuovere la protezione inferiore. In

caso di danneggiamento o smarrimento della protezione inferiore, far riparare l’uten- sile presso un centro assistenza autorizzato.

20) Non avviare il funzionamento della lama

mentre essa è a contatto con il pezzo da lavorare. Prima di iniziare il taglio, attendere che la lama raggiunga la velocità massima. Lama per legno (EY9PW17A)

• Procedure di sicurezza sul lavoro 1.Non oltrepassare la velocità massima riportata sull’attrezzo. Per l’intervallo delle velocità, fare riferimento alla Specifica tecnica. 2.Le lame delle seghe circolari con corpo spezzato devono essere smaltite. 3.Le lame delle seghe circolari con placchette ridotte a 1 mm non devono più essere utilizzate. Fare riferimento alla figura 1. 4.Non è consentito l’uso di anelli allentati o imbus- solati per “compensare” i fori interni nelle lame delle seghe circolari. 5.Non è consentita la riparazione. 1 mm

Figura 1 Dimensioni minime placchette lama sega circolare.

• Informazione 1.Questa lama per sega circolare è conforme alla Norma Europea EN 847-1:1997 + AC. EY9PW17A Specifica tecnica Diametro esterno tagliente 165 mm Diametro del foro (H8) 20 mm Numero di denti 48 Larghezza di taglio 1.5 mm Spessore del corpo 1.0 mm Velocità massima 4500 min

Gruppo materiale HW Simbolo SimboloSignificato

nessuna velocità del carico··· / mingiri al minuto Ampères

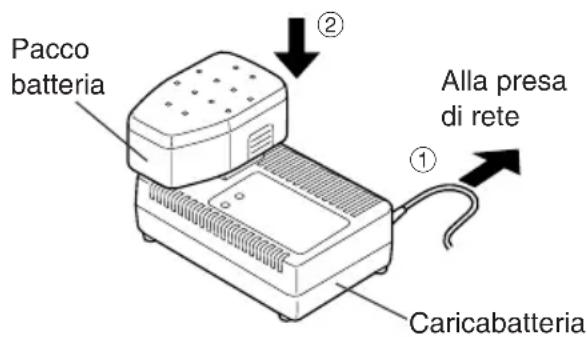

Caricamento del pacco batteria EY9251 Quando la velocità del taglio diventa troppo bassa per un taglio efficiente, ciò significa che è ora di caricare il pacco batteria. Se avete due pacchi batteria, potete usarne uno per continuare a lavorare mentre l’altro viene ricaricato. NOTA: Caricare un pacco batteria nuovo o un pacco bat- teria che non è stato usato per un lungo periodo, per circa 24 ore per riportare la batteria alla sua piena capacità. Caricabatteria (EY0110)

1. Collegare il caricatore alla presa di corrente.

NOTA: L’inserimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille, ma que- sto non è un problema in termini di sicurezza.

2. Inserire saldamente il pacco batteria nel cari-

Pacco batteria Alla presa di rete Caricabatteria

3. Durante la ricarica, la spia di carica si accende.

Quando la ricarica è stata completata, un interruttore elettronico interno scatta automatica- mente per evitare la sovraccarica.

• La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l’uso per un lavoro pesante). La spia arancione d’attesa rimane accesa finché il caricabatteria non diventa freddo. La ricarica comincia poi automaticamente.

4. Quando la ricarica è stata completata, la spia

di ricarica comincerà a lampeggiare rapida- mente con il colore verde.

5. Qualora il pacco batteria sia eccessivamente fred-

do o non sia stato utilizzato per un lungo periodo di tempo, la spia di ricarica si accende. In questo caso la ricarica protettiva richiede più tempo rispetto alla normale ricarica del pacco batteria.

• Se un pacco batteria completamente ricari- cato viene inserito di nuovo nel caricabatte- ria, la spia di carica si illumina. Dopo alcuni minuti la spia di caricamento inizierà a lampeggiare rapidamente per indicare che il caricamento è completato.

6. Se la spia di caricamento non si accende

immediatamente dopo aver collegato il cari- cabatteria oppure se la spia non si spegne al termine del caricamento standard, rivolgetevi ad un rivenditore autorizzato. NOTA:

• Per caricare un pacco batteria freddo (al di sotto di 5°C (41°F)) in un luogo caldo, lasciare il pacco batteria nel locale per oltre un’ora per permettere allo stesso di raggiungere la tem- peratura ambiente. Altrimenti il pacco batteria potrebbe non essere completamente ricaricato.

• Lasciate raffreddare il caricatore quando carica- te più di due pacchi batterie consecutivamente.

• Non infilate le dita nel foro di contatto per tene- re in mano il carica-batterie o altro scopo. PRECAUZIONE: Al fine di evitare danni o rischi d’incendio:

• Non usate l’energia fornita da un generatore a motore.

• Non coprite le prese d’aria di caricabatteria e pacco batteria.

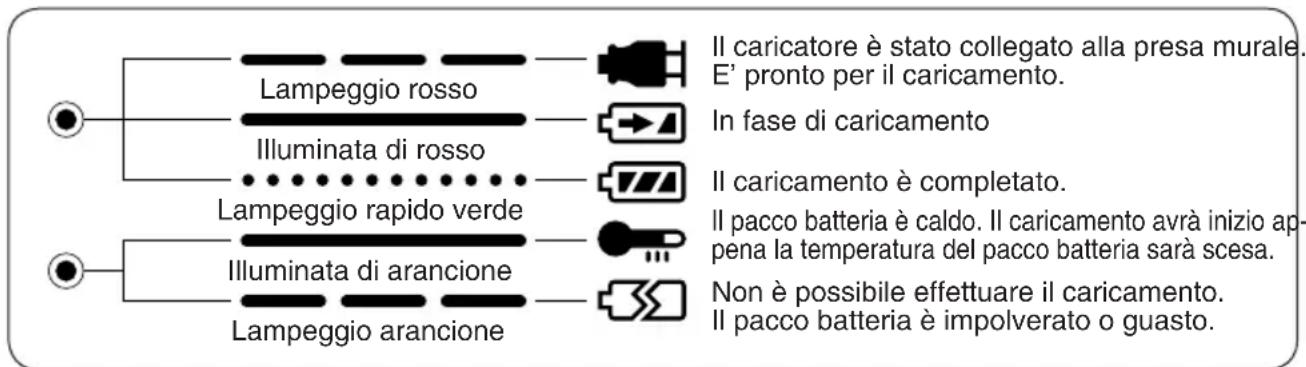

• Scollegare il caricatore quando non è usato. Segnali spie Lampeggio rosso Illuminata di rosso Lampeggio rapido verde Illuminata di arancione Lampeggio arancione Il caricatore è stato collegato alla presa murale. E’ pronto per il caricamento. In fase di caricamento Il caricamento è completato. Il pacco batteria è caldo. Il caricamento avrà inizio ap- pena la temperatura del pacco batteria sarà scesa. Non è possibile effettuare il caricamento. Il pacco batteria è impolverato o guasto.-

Inserimento del pacco batteria PRECAUZIONE:Prima di inserire il pacco batteria, controllare che l’interruttore di accensione della sega per legno si azioni correttamente e che ritorni nella posizione “OFF” quando lo si rilascia.1.Installazione del pacco batteria: (Vedere la fig. 2.) Far scorrere il pacco batteria nell’apposita posizione sul retro della sega per legno. La batteria dovrebbe scattare in posizione. Se dovesse risultare allentata, significa che non è stata collegata correttamente.2.Rimozione del pacco batteria: Premere le due linguette ai lati del pacco batte-ria. Far scorrere il pacco batteria fuori dal telaio della sega per legno.

Prima di usare la sega per legno Questo attrezzo è stato concepito per il taglio del legno. Fare riferimento al paragrafo "Accessori” per consultare la lista delle lame da impiegare con questo utensile in base alle diverse applica-zioni. Al fine di ridurre il rischio di lesioni, attenersi alle seguenti precauzioni:•Non tagliare materiale impilato. Tagliare un pezzo alla volta.•Non tagliare metalli.•Tagliare i materiali con il bordo più largo del patti-no posto sopra il lato fissato del materiale.•Non toccare a mani nude la lama della sega immediatamente dopo il taglio; potrebbe essere calda e scottare la pelle.Ogniqualvolta viene usata la sega per legno, assi-curarsi che sia in buone condizioni operative.Usare la seguente lista di controllo:1.La lama è stata installata nella direzione giusta? La freccia della lama deve puntare nella stessa direzione della freccia posta sul coperchio della lama superiore.2.La lama è stata installata correttamente? Assicurarsi che il bullone esagonale sia ben ser-rato (Vedere la fig. 13).3.La lama sembra sana? Sostituire la lama immediatamente se fosse spaccata oppure se ci sono dei denti rotti.4.La protezione inferiore si chiude correttamente? AVVERTIMENTOPer evitare lesioni personali, non usare la sega per legno se la protezione inferiore non si dovesse chiudere rapidamente sulla lama5.Il pacco batteria è carico e ben inserito nella sega per legno?6.La levetta di regolazione della profondità usata per il taglio è fissata saldamente?7.La manopola di regolazione del bisello usata per il taglio è serrata saldamente? 8.Il pezzo da lavorare è fissato saldamente al cavalletto o al banco della sega? Uso della sega per legno PRECAUZIONE:Onde ridurre il rischio di lesione, leggere le Istruzioni di Sicurezza contenute nel presente manuale, prima di utilizzare la sega per legno. AVVERTIMENTO Onde ridurre il rischio di lesione, indossare occhiali protettivi od occhiali con schermature laterali.Attenersi ai seguenti punti:Tenere la sega per legno con ambedue le mani (Vedere la fig. 4). Non tentare di togliere il materiale tagliato mentre la lama è ancora in movimento.1.Allineare la linea visiva sul pattino con la linea di taglio (Vedere la fig. 3). Allineamento con la linea di taglio

• Usare la tacca come riferimento per stabilire la posizione di taglio. Allineare la tacca con la linea di taglio. Dal momento che la posizione di taglio può differire a seconda della lama, fare un taglio di prova prima di procedere.2.Premere la levetta di blocco interruttore verso il basso, poi premere l’interruttore di accensione per avviare il motore e quindi rilasciare la levetta di blocco interruttore.PRECAUZIONE:• Controllate che la levetta di blocco interruttore funzioni. Se l’interruttore di accensione può essere attivato senza dover premere la levetta di blocco interruttore, interrompete immediata-mente l’uso. Portate l’attrezzo ad un centro di assistenza tecnica autorizzato.• Afferrate sempre il manico con una mano e l’impugnatura frontale con l’altra mano. (Vedere la fig. 4.) Afferrate in modo ben saldo e premete la levetta in modo completo.• La lama non deve toccare il materiale da tagliare prima che abbiate avviato il motore. Attendete che la lama abbia raggiunto piena velocità prima di iniziare a tagliare.• Non è possibile bloccare l’interruttore di accen-sione nella posizione “ON”, perciò non si deve mai tentare di bloccarlo in posizione “ON”.3.Iniziare il taglio quando la lama avrà raggiunto la velocità massima.4.Durante il lavoro, tenere la linea di taglio dritta. Spingere la sega per legno in avanti con una velocità regolare.-

• Al fine di evitare contraccolpi pericolosi, tene-re il pattino della sega per legno aderente alla superficie del materiale in fase di lavorazione.• Non premere mai la sega con forza. Usare una pressione leggera e costante. Se il motore sembra troppo riscaldato, interrom-pere il lavoro. Lasciare che la sega si raffreddi prima di continuare il lavoro. E’ consigliabile rimuovere il pacco batteria dopo l’uso e prima di riporre la sega per legno. Regolazione della profondità del taglio
• Rimuovere il pacco batteria.•Allentare la levetta di regolazione della profondità spingendola e regolare la profondità del taglio (Vedere la fig. 5). Fissare saldamente la levetta di regolazione della profondità alla profondità di taglio desiderata solle-vandola in direzione dell’alloggiamento del motore. Con materiale di spessore pari od inferiore ai 10 mm (3/8 pollici), regolare la profondità di taglio affinché la lama sporga di circa 5 mm (3/16 polli-ci) dal fondo del materiale. Regolazione del taglio a bisello
• Rimuovere il pacco batteria. Per regolare il bisello, allentare la manopola di rego-lazione del bisello. Girare la manopola di regolazio-ne del bisello in senso antiorario (Vedere la fig. 7). Regolare il bisello. Per regolare il bisello a 90°, utilizzare una squadretta. Per una precisa regolazione del bisello, utilizzare la vite di regolazione del bisello sulla base (Vedere la fig. 8).•Serrare saldamente la manopola di regolazione del bisello. Condotto di depolverazione
• Rimuovere il pacco batteria.•Afferrare il condotto di depolverazione e collega-re l’attacco che si trova sul mercato. Collegare il tubo dell’apparecchio per la pulizia all’attacco.PRECAUZIONE:Assicurarsi di non scollegare il tubo durante il funzionamento.Assicurarsi di non inciampare sul tubo.Durante l’utilizzo della Sega per Legno senza attacco né tubo, prestare attenzione alla polve-re che esce dal condotto. Guida pezzo (EY3500B7727) (Disponibile come accessorio opzionale, non in dotazione)La guida pezzo si dimostra utile nei tagli a pezzo e nei tagli ripetuti della stessa ampiezza.•Rimuovere il pacco batteria.•Inserire la guida pezzo e regolare la larghezza di taglio (Vedere la fig. 6)•Fissare saldamente la vite per bloccare la guida pezzo. Per un corretto utilizzo (ulteriori informazioni) AVVERTIMENTO Onde evitare il rischio di lesioni fisiche gravi:l E’ importante usare un utensile appropriato per tenere correttamente il materiale da lavorare ed è ugualmente importante tenere la sega ferma con ambedue le mani per prevenire l’eventuale perdita del controllo della stessa, che potrebbe causare lesioni personali.• La figura 9 mostra la giusta posizione di lavoro. Osservare che le mani siano lontane dell’area del taglio.• Assicurarsi che le persone circostanti venga-no allontanate dall’area di lavoro e dalla parte sottostante il pezzo da lavorare.• Durante il taglio, non tentare di tenere il mate-riale con le mani.Taglio di pannelli di grandi dimensioni Sostenere i pannelli di grandi dimensioni. Assicurarsi di regolare la profondità del taglio in modo tale da tagliare solo il pezzo da lavo-rare e non i sostegni (Vedere la fig. 10).I pannelli di grandi dimensioni tendono ad abbassarsi o a piegarsi se non vengono soste-nuti in modo adeguato. Qualora si tenti di taglia-re senza livellare e sostenere opportunamente il pezzo da lavorare, la lama tenderà ad incep-parsi, causando contraccolpi (Vedere la fig. 11).• Non sostenere il materiale in una posizione lontana dal taglio.Taglio di materiale sottile;Evitare il rischio di lesioni o danneggiamenti derivanti dal taglio di pezzi di materiale sottile.•Usare solo lame affilate. Lame pulite e affilate riducono al minimo il rischio di arresti e con-traccolpi. AVVERTIMENTO Onde evitare il rischio di lesioni fisiche gravi:

• Quando il taglio è incompleto, l’operazione si interrompe, la lama si grippa o la sega si blocca, rilasciare immediatamente l’interruttore di accen- sione e lasciare la sega immobile nel materiale finché la lama non si ferma completamente.

• Per evitare il contraccolpo, non cercare mai di rimuovere la sega dal pezzo da lavorare o di tirare la sega all’indietro mentre la lama è in movimento. Assicurarsi che la lama sia completamente ferma, poi rimuovere la sega dal pezzo in lavorazione.

• Per riprendere il lavoro, accendere la sega per legno, attendere finché la lama non avrà rag- giunto la velocità massima, reinserire la lama nel taglio lentamente e continuare l’operazione.-

1.Collocare la parte più ampia del pattino sulla parte del pezzo da lavorare tenuta in modo stabile (vedere la fig. 9), mai sulla sezione che cadrà al termine del taglio (vedere la fig. 12). Tenere la sega in modo ben fermo per preve-nire la perdita del controllo della stessa. Un lavoro negligente può causare gravi lesioni personali.2.Assicurarsi che la lama si arresti. Anche se la sega per legno è stata dotata di un freno automatico, controllare sempre che la lama sia completamente ferma e che la protezione della lama inferiore sia chiusa prima di mettere giù la sega.3.Non usare la sega in caso di anormalità. Rimuovere il pacco batteria immediatamente. Se il telaio della sega per legno diventa molto caldo o non funziona correttamente, rimuovere il pacco batteria e non usare l’utensile. Farla controllare presso un centro di assistenza tecnica autorizzato. AVVERTIMENTO Onde evitare il rischio di lesioni fisiche gravi od incendio, non cercare di effettuare lavori di riparazione della sega per legno. Non smon-tare o modificare il telaio della sega per legno. L’utensile non contiene componenti che pos-sano essere riparati dall’utilizzatore.4.EVITARE OGNI CONTATTO TRA LA SEGA E IL VOSTRO CORPO. Dopo aver effettuato un taglio, assicurarsi che la sega non possa sfiorare le gambe o i fianchi. Poiché la protezione inferiore è retrattile, si potreb-be inceppare nei vestiti ed esporre la lama. Tenere i vestiti lontani dalla sega per legno. Tenere sem-pre in mente le sezioni dove la lama è esposta nelle aree delle protezioni superiore ed inferiore. AVVERTIMENTO

• Indossare sempre gli occhiali di protezione.• Non usare la sega per legno nella vicinanza di sostanze infiammabili o in un’area dove vengono usate tali sostanze. Altrimenti si possono verificare incendi e scottature.5.Non attivare mai il blocco albero mentre gira la lama, né cercare di arrestare l’utensile forzata-mente. Non accendere mai l’interruttore prin-cipale quando il blocco albero è stato attivato, altrimenti si possono verificare gravi danni alla sega per legno.

AVVERTIMENTO Per evitare gravi lesioni personali, rimuovere sempre il pacco batteria dalla sega per legno prima di iniziare le procedure di manutenzione.PRECAUZIONE:Per assicurare la SICUREZZA e l’AFFIDABILITA’ dell’utensile, affidare i lavori di assistenza tecnica ad un centro di assistenza tecnica autorizzato. Insistere affinché vengano impiegati solo ricambi originali della Panasonic. Rimozione della lama PRECAUZIONE:La lama rimane calda immediatamente dopo il taglio. Assicurarsi di far raffreddare la lama prima di rimuovere la stessa.Procedere come segue: (Vedere la fig. 13)1.Rimuovere il pacco batteria dalla sega per legno.2.Tenere il tasto di blocco albero premuto. Questo serve ad evitare la rotazione della lama.3.Usare la chiave esagonale in dotazione per allentare il bullone esagonale.NOTA:Tenere la chiave esagonale nella fessura di custo-dia posta sul telaio della sega per legno quando non la si usa.4.Rimuovere il bullone esagonale e la rondella esterna.5.Usare la levetta di sollevamento della protezione inferiore per aprire la stessa.6.Rimuovere la lama delicatamente.7.Pulite la sega per legno se necessario.PRECAUZIONE:Fare attenzione a non tagliarsi le mani sulla lama.• Quando si deve gettare via una lama, avvolgere la stessa in carta molto spessa o cartone ondu-lato. Questo serve per prevenire eventuali tagli se qualcuno dovesse toccare la lama.-

Installazione della lama Procedere come segue:1.Rimuovere il pacco batteria dalla sega per legno.2.Rimuovere i frammenti di legno dalla lama.3.Usare la levetta di sollevamento della protezione inferiore per aprire la protezione stessa.4.Installare la lama seguendo l’illustrazione qui sopra (Vedere la fig. 13). Assicurarsi che sia la freccia di direzione della lama che quella del coperchio della lama superiore puntino nella stessa direzione.5.Installare la rondella esterna nella posizione giusta.6.Inserire il bullone esagonale.7.Tenere il tasto di blocco albero premuto. Questo serve ad evitare la rotazione della lama.8.Serrare il bullone esagonale in modo ben saldo, usando la chiave esagonale in dotazione. Riporre la chiave esagonale.NOTA:Lasciare la chiave esagonale nella fessura di custodia posta sul telaio della sega per legno, quando la stessa non viene usata.AVVERTIMENTOL’inosservanza di queste istruzioni può causa-re gravi lesioni fisiche. Per un uso corretto del pacco batteria Pacco batteria Ni-MH (EY9251)• Ricaricare la batteria Ni-MH completamente prima di metterla via per assicurare una lunga durata.• La temperatura ambientale si deve aggirare tra 0°C (32°F) e 40°C (104°F). Se il pacco batteria è usato quando la temperatu-ra è al di sotto di 0°C (32°F), lo strumento smet-terà di funzionare correttamente. Ricaricate la batteria completamente per un suo uso corretto.• Quando il pacco batteria non viene usato, tener-lo lontano da altri oggetti metallici come: clip, monetine, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero creare un collegamento da un terminale all’altro. Cortocircuitare i terminali del pacco batteria potreb-be causare scintille, ustioni oppure un incendio.• Quando si usano il pacco batteria Ni-MH assi-curarsi che il luogo di lavoro sia ben ventilato. Durata del pacco batteria Le baatteria ricaricabili posseggono una durata limitata. Se il tempo di funzionamento diventa estre-mamente breve dopo la ricarica, sostituire il pacco batteria con uno nuovo.NOTA: •L’uso in condizioni ambientali estremamente calde o fredde riduce la capacità di funziona-mento della carica.•Anche se non usate la sega per legno, caricate comunque il pacco batterie almeno una volta ogni sei mesi. Riciclo batteria ATTENZIONE:•Per ragioni relative alla protezione dell’ambiente e al riciclaggio dei materiali, assicurarsi che lo smaltimento del prodotto avvenga in un luogo ufficialmente preposto a tale fine (ammesso che esista nell’area dell’utente). Pulizia della sega per legno Tenere sempre la sega per legno pulita per assi-curare delle prestazioni ottimali in ogni momento e per garantire la sicurezza della stessa.Procedere come segue:1.Rimuovere il pacco batteria dalla sega per legno.2.Strofinare la sega per legno con un panno soffice ed asciutto. Non usare panni umidi o prodotti di pulizia. Poiché potrebbero danneggiare la rifinitura della sega per legno.3.Assicurarsi di rimuovere ogni traccia di olio o grasso dalla sega per legno, poichè tali sostanze potrebbero rendere la lama scivolosa o difficile da maneggiare.4.Rimuovete la lama e spazzate ogni residuo di polvere.PRECAUZIONE:Per evitare lesioni personali o danni materiali dell’utensile, non immergere mai una parte dell’utensile in un liquido.

• L’uso di accessori non specificati in questo manuale può risultare in incendi, scossa elet-trica o lesioni personali. Si raccomanda l’uso di solo gli accessori specificati.•Se usate la lama su di un materiale più spes-so o più sottile di quello raccomandato per quel tipo di lama, il taglio sarà rozzo e il rischio di rinculo o altre lesioni sarà maggiore.Lama per legno•EY9PW17A Per il taglio del legno in generaleGuida pezzo (Accessorio opzionale)•EY3500B7727 Utile nei tagli a strappo e nei tagli ripetuti della stessa ampiezza.Pacco batteria•EY9251Caricabatteria•EY0110-

Sega per legno (EY3551) Voltaggio del motore 18 volt c.c. Velocità della lama 2900 /min. (rpm) Formato della lama Diametro esterno 165 mm (6-1/2") Formato dell’albero 20 mm (25/32") Profondità massima del taglio

165 mm) Angolo di taglio 50°

32 mm (1-9/32") Dimensioni (Lun. × Larg. × Alt.) 375 × 200 × 264 mm (14-3/4" × 7-7/8" × 10-13/32") Regolazione dell’angolo di taglio 0 - 50° Peso (compreso il pacco batteria) 4 kg (8,82 lbs) Pacco batteria (EY9251) Batteria di accumulatori Batteria Ni-MH Batteria Ni-MH 18 volt c.c (1,2 V × 15 elementi) Carica batterie (EY0110) Modello EY0110 Valori elettrici nominali Vedere la targhetta sulla parte bassa del caricatore. Peso 0,78 kg (1,72 lbs) Tempo di caricamento 65 min. (EY9251) NOTA:

• Non inserire pacchi batteria Ni-Cd di tipo "Y".

• Per quanto riguarda i pacchi batteria applicabili a questo caricatore, fare riferimento all’etichetta riportata sul caricatore o al catalogo generale più recente.-
