GEBRUIKSAANWIJZING EY3551 PANASONIC

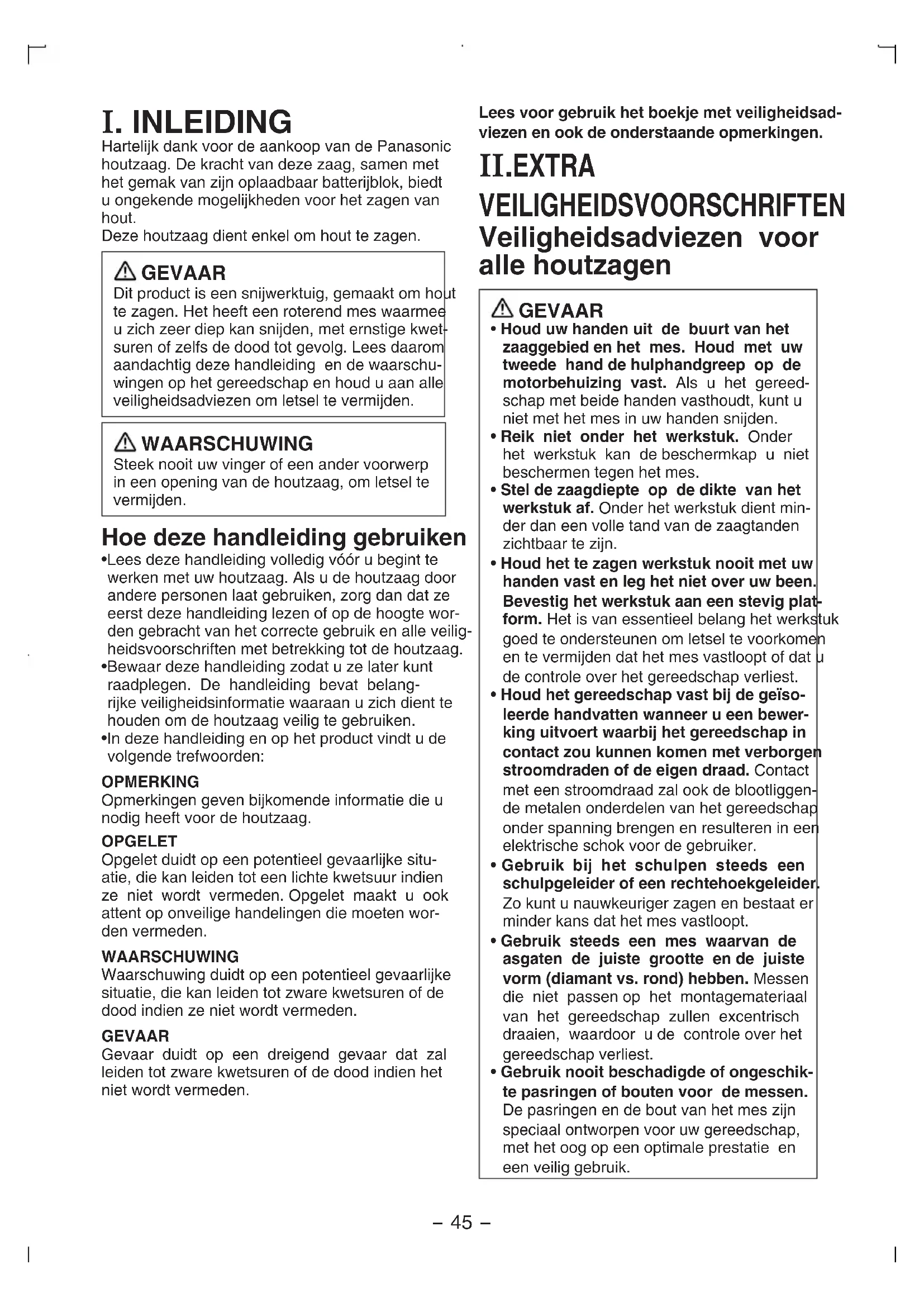

Hartelijk dank voor de aankoop van de Panasonic houtzaag. De kracht van deze zaag, samen met het gemak van zijn oplaadbaar batterijblok, biedt u ongekende mogelijkheden voor het zagen van hout.Deze houtzaag dient enkel om hout te zagen. GEVAAR Dit product is een snijwerktuig, gemaakt om hout te zagen. Het heeft een roterend mes waarmee u zich zeer diep kan snijden, met ernstige kwet-suren of zelfs de dood tot gevolg. Lees daarom aandachtig deze handleiding en de waarschu-wingen op het gereedschap en houd u aan alle veiligheidsadviezen om letsel te vermijden. WAARSCHUWING Steek nooit uw vinger of een ander voorwerp in een opening van de houtzaag, om letsel te vermijden. Hoe deze handleiding gebruiken

• Lees deze handleiding volledig vóór u begint te werken met uw houtzaag. Als u de houtzaag door andere personen laat gebruiken, zorg dan dat ze eerst deze handleiding lezen of op de hoogte wor-den gebracht van het correcte gebruik en alle veilig-heidsvoorschriften met betrekking tot de houtzaag.•Bewaar deze handleiding zodat u ze later kunt raadplegen. De handleiding bevat belang-rijke veiligheidsinformatie waaraan u zich dient te houden om de houtzaag veilig te gebruiken.•In deze handleiding en op het product vindt u de volgende trefwoorden:OPMERKINGOpmerkingen geven bijkomende informatie die u nodig heeft voor de houtzaag.OPGELETOpgelet duidt op een potentieel gevaarlijke situ-atie, die kan leiden tot een lichte kwetsuur indien ze niet wordt vermeden. Opgelet maakt u ook attent op onveilige handelingen die moeten wor-den vermeden.WAARSCHUWINGWaarschuwing duidt op een potentieel gevaarlijke situatie, die kan leiden tot zware kwetsuren of de dood indien ze niet wordt vermeden.GEVAARGevaar duidt op een dreigend gevaar dat zal leiden tot zware kwetsuren of de dood indien het niet wordt vermeden.Lees voor gebruik het boekje met veiligheidsad-viezen en ook de onderstaande opmerkingen. II. EXTRA VEILIGHEIDSVOORSCHRIFTEN Veiligheidsadviezen voor alle houtzagen GEVAAR
• Houd uw handen uit de buurt van het zaaggebied en het mes. Houd met uw tweede hand de hulphandgreep op de motorbehuizing vast. Als u het gereed-schap met beide handen vasthoudt, kunt u niet met het mes in uw handen snijden.• Reik niet onder het werkstuk. Onder het werkstuk kan de beschermkap u niet beschermen tegen het mes.• Stel de zaagdiepte op de dikte van het werkstuk af. Onder het werkstuk dient min-der dan een volle tand van de zaagtanden zichtbaar te zijn.• Houd het te zagen werkstuk nooit met uw handen vast en leg het niet over uw been. Bevestig het werkstuk aan een stevig plat-form. Het is van essentieel belang het werkstuk goed te ondersteunen om letsel te voorkomen en te vermijden dat het mes vastloopt of dat u de controle over het gereedschap verliest.• Houd het gereedschap vast bij de geïso-leerde handvatten wanneer u een bewer-king uitvoert waarbij het gereedschap in contact zou kunnen komen met verborgen stroomdraden of de eigen draad. Contact met een stroomdraad zal ook de blootliggen-de metalen onderdelen van het gereedschap onder spanning brengen en resulteren in een elektrische schok voor de gebruiker.
• Gebruik bij het schulpen steeds een schulpgeleider of een rechtehoekgeleider. Zo kunt u nauwkeuriger zagen en bestaat er minder kans dat het mes vastloopt.• Gebruik steeds een mes waarvan de asgaten de juiste grootte en de juiste vorm (diamant vs. rond) hebben. Messen die niet passen op het montagemateriaal van het gereedschap zullen excentrisch draaien, waardoor u de controle over het gereedschap verliest.• Gebruik nooit beschadigde of ongeschik-te pasringen of bouten voor de messen. De pasringen en de bout van het mes zijn speciaal ontworpen voor uw gereedschap, met het oog op een optimale prestatie en een veilig gebruik.-

Verdere veiligheidsadviezen voor alle houtzagen Oorzaak en maatregelen ter voorkoming van terugslag: - een terugslag is een plotselinge reactie op een geklemd, vastgelopen of slecht uitgelijnd mes, waardoor het gereedschap niet langer onder controle is en "opspringt" uit het werk- stuk naar de gebruiker toe; - wanneer het mes klem komt te zitten of vast- loopt doordat de zaagsnede dichtgaat, komt het mes tot stilstand en springt het gereed- schap door de reactie van de motor snel terug in de richting van de gebruiker; - als het mes verdraaid of slecht uitgelijnd raakt in de zaagsnede, kunnen de tanden op het achter- vlak van het mes zich in het bovenste oppervlak van het hout boren, waardoor het mes uit de snede springt, naar de gebruiker toe. Een terugslag is het resultaat van een verkeerd gebruik en/of foutieve werkwijzen of –omstandig- heden en kan worden voorkomen door het nemen van de juiste voorzorgsmaatregelen.

1) Behoud met beide handen een stevige

greep op het gereedschap en plaats uw armen zodanig dat u de kracht die wordt ontwikkeld door een terugslag kunt opvan- gen. Houd uw lichaam altijd aan een van beide kanten van het mes en nooit zo dat u op een lijn met het mes bent. Bij een terugslag kan het gereedschap ach- teruit springen, maar u kunt de kracht van een terugslag in bedwang houden door de juiste voorzorgsmaatregelen te nemen.

2) Wanneer het mes is vastgelopen of wan-

neer u om een andere reden de zaagsnede niet afwerkt, laat dan de hendel los en laat het gereedschap bewegingsloos zitten in het materiaal tot het mes volledig tot stilstand is gekomen. Probeer nooit het gereedschap uit het werkstuk te verwijderen of achteruit te trekken terwijl het mes nog in beweging is, om het risico op een terugslag te vermijden. Ga na wat de oorzaak van het vastlopen is en los het probleem op.

3) Wanneer u het zagen in het werkstuk her-

vat, moet u het mes in de snede centreren en kijken of de zaagstanden niet vastzitten in het materiaal. Als het mes vastloopt, kan het omhoogsprin- gen of terugslaan uit het werkstuk wanneer het gereedschap opnieuw wordt gestart.

4) Ondersteun grote panelen om het risico op

klem raken van het mes en een terugslag te beperken. Grote panelen hebben de neiging door te zak- ken onder hun eigen gewicht. De steun moet aan beide zijden onder het paneel worden geplaatst, dicht bij de zaaglijn en de rand van het paneel.

5) Gebruik geen bot of beschadigd mes.

Ongeslepen of slecht gemonteerde messen maken een smalle snede, wat leidt tot over- matige wrijving, vastlopen van het mes en terugslag.

6) De blokkeerhendels van de mesdiepte- en

afschuinafstelling moeten goed vastzitten voor u begint te zagen. Als de zaagafstelling verandert tijdens het zagen, zal dit leiden tot het vastlopen van het mes en een terugslag.

7) Wees extra voorzichtig wanneer u "uitsparin-

gen zaagt" in bestaande wanden of andere blinde zones. Het vooruitstekende mes kan in voorwerpen zagen die een terugslag kunnen veroorzaken. Veiligheidsadviezen voor deze houtzaag

1) Controleer voor elk gebruik of de onder-

ste beschermkap goed sluit. Gebruik het gereedschap niet als de onderste beschermkap niet vrij beweegt en onmid- dellijk sluit. De onderste beschermkap mag nooit worden open geklemd of in de geopende stand worden vastgebonden. Als het gereedschap per ongeluk valt, kan de onderste beschermkap verbogen raken. Haal de onderste beschermkap met de hefhendel omhoog en controleer of ze vrij beweegt en het zaagblad en de andere metalen onderdelen niet raakt, in elke zaaghoek en zaagdiepte.

2) Controleer de werking en de staat van de

veer van de onderste beschermkap. Als de beschermkap en de veer niet juist werken, moeten ze hersteld worden voordat u het gereedschap gebruikt. Het is mogelijk dat de onderste bescherm- kap niet vlot sluit als gevolg van beschadig- de onderdelen, kleverige afzettingen of een opeenhoping van vuil.

3) De onderste beschermkap mag enkel met

de hand worden teruggetrokken voor spe- ciale bewerkingen, zoals het zagen van “uit- sparingen” of het “samengesteld zagen”. Haal de onderste beschermkap met de hef- hendel omhoog. Laat de beschermkap los zodra het mes in het materiaal zaagt. Voor alle andere zaagbewerkingen moet u de onderste beschermkap automatisch laten werken.

4) Let er steeds op dat de onderste beschermkap

het mes volledig afdekt voordat u het gereed- schap op een werkbank of op de vloer legt. Een niet beschermd, nog draaiend mes zal ertoe leiden dat het gereedschap achteruit beweegt en alles “op haar weg” doorzaagt. Houd rekening met de tijd die het mes nodig heeft om te stoppen nadat de schakelaar is-

5) Gebruik geen slijpwielen.

6) Draag altijd een stofmasker als er bij het

7) Gebruik messen die door de fabrikant wor-

8) Draag oorbeschermers wanneer u het gereed-

schap langere tijd achter elkaar gebruikt.

9) Het risico op een terugslag is groter naar-

mate de lading van de accu afneemt.

10) Zorg dat u het materiaal controleert. Probeer

nooit door bouten, nagels en dergelijke te snijden.

11) Laat de houtzaag niet vallen.

12) Laat de houtzaag niet slingeren.

13) Voorkom dat de ventilatieopeningen afge-

dekt worden en zorg ervoor dat ze stofvrij worden gehouden.

14) Klem de houtzaag niet in een bankschroef.

Zaag nooit terwijl de houtzaag onderstebo- ven in een bankschroef geklemd is. Dit is bijzonder gevaarlijk en kan ernstige onge- vallen tot gevolg hebben.

15) Draag nooit gebreide handschoenen.

16) Let er bij gebruik van de houtzaag op

hoger gelegen plaatsen op dat niemand zich onder de houtzaag bevindt.

17) Raak het mes niet meteen na het zagen aan.

Het mes kan bijzonder heet zijn en brand- wonden veroorzaken.

18) Steek nooit uw vingers of vreemde voor-

werpen in de stofverzamelbuis.

19) Verwijder de onderste beschermkap niet.

Als de onderste beschermkap wordt verwij- derd of niet aanwezig is, moet u het gereed- schap naar een erkende hersteldienst bren- gen om het onderdeel te laten vervangen.

20) Start het mes niet wanneer dit in contact

is met het werkstuk. Wacht totdat het mes de volle snelheid heeft bereikt voordat u begint met zagen. Mes voor houtmateriaal (EY9PW17A)

• Veiligheidsmaatregelen 1.Zorg dat het maximumtoerental dat op het gereed- schap staat niet wordt overschreden. Zie Technische specificatie hieronder voor het toerentalbereik. 2.Cirkelzaagbladen die gebarsten zijn, moeten weggegooid worden. 3.Samengestelde (met afwerking) cirkelzaagbla- den, waar de afmeting van de afwerking minder dan 1 mm bedraagt, mogen niet meer gebruikt worden. Zie Afbeelding 1. 4.Gebruik van losse ringen of samengevoegde ringen voor het "aanpassen" van boringmaten op cirkelzaagbladen is niet toegestaan. 5.Repareren is niet toegestaan. 1 mm

Afbeelding 1 Minimum-afmeting van uit- einde van samengesteld cirkelzaagblad.

• Informatie 1.Dit cirkelzaagblad voldoet aan de Europese Norm EN 847-1:1997 + AC. EY9PW17A Technische specificatie Snijdiameter 165 mm Boringdiameter (H8) 20 mm Aantal tanden 48 Snijbreedte 1.5 mm Dikte behuizing 1.0 mm Maximumtoerental 4500 min

Materiaalgroep HW Symbool SymboolBetekenis

Onbelaste snelheid··· / minOmwentelingen of heen-en-weerbeweging per minuut Ampère

De accu EY9251 opladen Laad het batterijblok op wanneer de zaagsnelheid te traag is geworden om nog goed te kunnen zagen. Als u twee accu’s heeft, kunt u een accu gebruiken om verder te werken terwijl u de andere oplaadt. OPMERKING: Laad een nieuwe accu, of een accu die u voor een lange tijd niet heeft gebruikt, ca. 24 uur op voor het verkrijgen van een optimale gebruikstijd. Acculader (EY0110)

1. Steek de lader in een stopcontact,

OPMERKING: Wanneer de stekker in het stopcontact wordt gestoken, kunnen er vonken zijn, maar dit is niet gevaarlijk.-

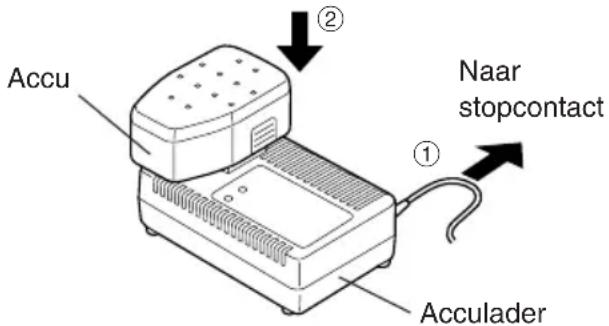

2. Plaats de accu goed in de lader.

3. De laadindicator licht op tijdens het laden.

Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

• Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik). De oranje standby-indi- cator blijft branden tot de accu is afgekoeld. Vanaf dat moment wordt de accu automa- tisch opnieuw geladen.

4. Wanneer het opladen is voltooid, zal de laadin-

dicator snel groen gaan knipperen.

5. Als de accu koud is of als de accu gedurende

langere tijd niet is gebruikt, zal de laadindica- tor branden. In dit geval is de tijd die vereist is om de accu volledig op te laden langer dan de standaard oplaadtijd.

• Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten kan het oplaadindicatielampje snel gaan knipperen om aan te geven dat het opladen is voltooid.

6. Als het oplaadindicatielampje niet onmiddellijk

oplicht nadat de lader is ingestoken, of als na de normale oplaadtijd het lampje niet dooft, roep dan de hulp in van een erkende dealer. OPMERKING:

• Laat een koude accu (kouder dan 5°C (41°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen. Anders is het mogelijk dat de accu niet volledig wordt opgeladen.

• Laat de lader afkoelen wanneer u meer dan twee accu’s na elkaar oplaadt,

• Steek uw vingers niet in de contactopening wanneer u de lader vastpakt. OPGELET: Om beschadigingen of brand te voorkomen:

• Gebruik geen stroom van een motorgenerator.

• Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt.

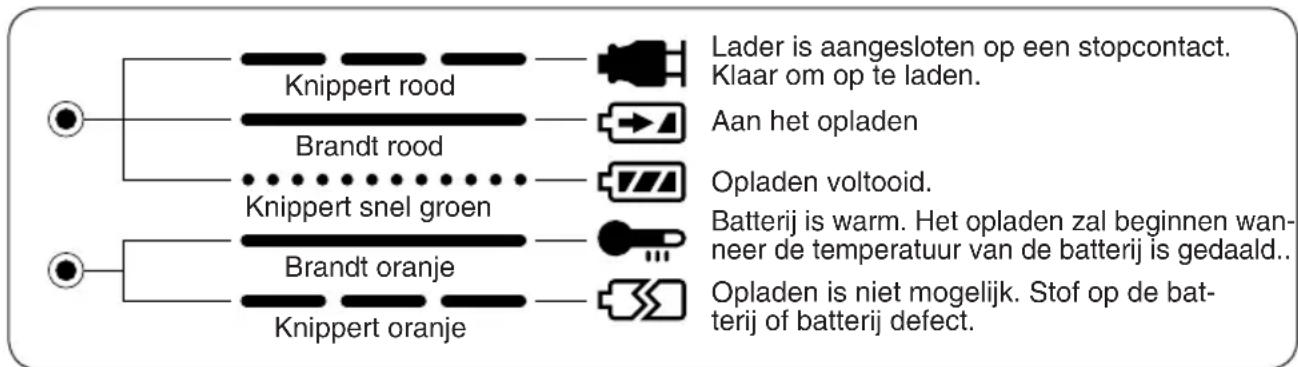

• Trek de lader uit wanneer u hem niet gebruikt. Lampindicaties Knippert rood Brandt rood Knippert snel groen Brandt oranje Knippert oranje Lader is aangesloten op een stopcontact. Klaar om op te laden. Aan het opladen Opladen voltooid. Batterij is warm. Het opladen zal beginnen wan- neer de temperatuur van de batterij is gedaald.. Opladen is niet mogelijk. Stof op de bat- terij of batterij defect.-

Het batterijblok insteken OPGELET:Controleer vóór u het batterijblok insteekt of de hoofdschakelaar van de houtzaag goed werkt en terugkeert naar de “OFF”-stand wanneer u hem loslaat.1.Steek het batterijblok als volgt in: (Zie afb. 2) Schuif het batterijblok op zijn plaats op de achterkant van de houtzaag. De accu moet op de plaats vastklikken. Als de accu loszit, is deze niet juist aangesloten.2.Verwijder het batterijblok als volgt: Druk de twee lipjes op de zijkant van het bat-terijblok in. Schuif het batterijblok van de hout-zaag.

Vóór u de houtzaag gebruikt Dit gereedschap is bedoeld voor het zagen van hout. Zie het hoofdstuk “Accessoires” voor een lijst met messen die geschikt zijn voor de diverse toepassingen van het gereedschap. Neem de vol-gende voorzorgsmaatregelen in acht om letsel te voorkomen:•Zaag niet gelijktijdig door meerdere materialen. Zaag de materialen om de beurt.•Zaag geen staal.•Zaag de materialen met de brede rand van de schoen over de vastgeklemde kant van het materiaal heen.•Raak het mes niet met blote handen aan meteen na het zagen; het kan heet zijn waardoor u zich verbrandt.Telkens vóór u de houtzaag gebruikt, moet u nagaan of hij in goede staat verkeert.Doe dit aan de hand van de volgende controlelijst:1.Is het mes in de juiste richting geïnstalleerd? De pijl op het mes moet in dezelfde richting wij-zen als de pijl op de bovenste mesbeschermkap.2.Is het mes geïnstalleerd zoals het hoort? Controleer of de zeskantbout stevig is aange-draaid (Zie afb. 13).3.Ziet het mes er in orde uit? Vervang het mes onmiddellijk als het gebarsten is of als een van de tanden is afgebroken.4.Sluit de onderste mesbeschermkap zoals het hoort? WAARSCHUWINGGebruik, om kwetsuren te vermijden, de hout-zaag niet als de onderste mesbeschermkap niet snel over het mes schuift.5.Is het batterijblok opgeladen en stevig bevestigd op de houtzaag?6.Is de diepte-afstelhendel voor het zagen stevig vastgedraaid?7.Is de afschuining-afstelknop voor het zagen ste-vig vastgedraaid?8.Is het werkstuk stevig vastgeklemd op een zaag-bok of werkbank? Gebruik van de houtzaag OPGELET:Om de kans op letsel te verminderen, moet u de veiligheidsadviezen aan het begin van deze hand-leiding zorgvuldig doorlezen voordat u de houtzaag gebruikt. WAARSCHUWING Om de kans op letsel te verminderen, moet u een veiligheidsmasker of bril dragen met zij-afscherming.Volg deze stappen:Houd de houtzaag met beide handen vast (Zie afb. 4). Probeer geen houtsplinters te verwijde-ren terwijl het mes in beweging is.1.Lijn de richtlijn op de schoen uit met uw snijlijn (Zie afb. 3). Uitlijning met de snijlijn

• Gebruik de inkeping als referentiepunt voor het bepalen van de snijpositie. Lijn de inkeping uit met de snijlijn. Maak eerst een testsnede, want de snijpositie kan verschillen afhankelijk van het gebruikte mes.2.Druk de schakelaarblokkeerhendel omlaag en knijp de hoofdschakelaar in om de motor te starten en laat dan de schakelaarblokkeerhendel weer los.OPGELET:• Controleer of de schakelaarblokkeerhendel werkt. Als de hoofdschakelaar kan worden gebruikt zonder de schakelaarblokkeerhendel in te drukken, stop dan onmiddellijk. Breng het werktuig naar een erkende hersteldienst.• Houd steeds met één hand het handvat vast en met de andere de voorste greep (Zie afb. 4). Houd het werktuig stevig vast en bedien de schakelaar met een zelfverzekerde beweging.• Het mes mag het werkstuk niet raken vóór u de motor start. Wacht tot het mes op volle snelheid is vóór u begint te zagen.• Dit gereedschap beschikt niet over een voor-ziening om de hoofdschakelaar in de "ON" stand te blokkeren en u moet dus ook niet proberen om de hoofdschakelaar in de "ON" stand te blokkeren.3.Begin te zagen wanneer het mes op volle snel-heid is gekomen.4.Zorg dat de snijlijn recht blijft tijdens het zagen. Beweeg de houtzaag met een constante snel-heid vooruit.-

• Voorkom een gevaarlijke terugslag. Houd de schoen van de houtzaag plat op het werkvlak van het materiaal dat wordt gezaagd.

• Forceer de houtzaag niet. Gebruik een lichte en constante druk.

Als de motor warm begint aan te voelen, stop dan met zagen. Laat de houtzaag afkoelen vóór u het werk hervat.

Het is een veilige gewoonte om telkens na gebruik en alvorens de houtzaag op te bergen de accu te verwijderen. Afstelling van de zaagdiepte

• Maak de diepte-afstelhendel los door er tegen te duwen en stel de zaagdiepte af (Zie afb. 5). Maak de diepte-afstelhendel stevig vast door deze bij de gewenste zaagdiepte omhoog te halen naar de motorbehuizing toe. Wanneer het materiaal minder dan 10 mm dik is, moet u de zaagdiepte zo instellen dat het mes onge- veer 5 mm uit de onderkant van het materiaal steekt. Instellen van de afschuinhoek

• Om de afschuining van de snede in te stellen, draait u de afschuining-afstelknop los. Draai de afschuining-afstelknop naar links (Zie afb. 7). Stel de afschuining in. Gebruik een driehoek om de afschuining van een snede op 90 graden in te stellen. Voor een nauwkeu- rige afstelling van de afschuining, moet u de afschui- ning-afstelschroef op de basis gebruiken (Zie afb. 8).

• Draai de afschuining-afstelknop weer stevig vast. Stofverzamelbuis

• Pak de stofverzamelbuis vast en sluit het los ver- krijgbare hulpstuk aan. Sluit daarna de slang van de reiniger op het hulpstuk aan. OPGELET: Wees voorzichtig dat u de slang tijdens het gebruik niet loskoppelt. Wees voorzichtig dat uw voeten niet in de slang verstrikt raken. Bij gebruik van de houtzaag zonder hulpstuk en slang, moet u opletten op het stof dat uit de buis komt. Langsgeleider (EY3500B7727) (Verkrijgbaar als los verkrijgbaar accessoire, niet bijgeleverd) De langsgeleider is handig voor schulpen en voor herhaalde sneden met dezelfde breedte.

• Steek de langsgeleider naar binnen en stel de zaagbreedte af (Zie afb. 6).

• Draai de schroef stevig vast om de langsgeleider vast te zetten. Voor een correct gebruik (verdere details) WAARSCHUWING Om ernstig letsel te voorkomen: l Het is belangrijk een geschikt voorwerp te gebruiken om het materiaal dat gezaagd wordt te ondersteunen en ook moet u de houtzaag stevig met beide handen vast- houden, om te voorkomen dat u de controle verliest en het risico loopt op ernstig letsel.

• Afbeelding 9 toont de juiste houding.

• Houd de handen uit de buurt van de zaagzone.

• Zorg dat omstanders voldoende uit de buurt zijn en deze zich ook niet onder het werkstuk bevinden.

• Probeer het materiaal tijdens het zagen niet met uw hand vast te houden. Grote stukken zagen: Ondersteun grote stukken. Zorg dat u de diepte van de snede zo instelt dat u alleen door het werkstuk zaagt en niet door de ondersteuning (Zie afb. 10). Grote stukken hebben de neiging door te zakken of te buigen wanneer ze niet goed worden ondersteund. Als het werkstuk niet vlak ligt of niet goed ondersteund is wanneer u het zaagt, kan het mes vastlopen met een terugslag tot gevolg (Zie afb. 11).

• Ondersteun het materiaal niet op een plaats ver verwijderd van de snede. Dun materiaal zagen: Let op dat u zich niet bezeert of beschadi- gingen veroorzaakt bij het zagen van dunne materialen.

• Gebruik enkel scherpe messen. Schone en scherpe messen verkleinen het risico op blok- keren of terugslag.-

WAARSCHUWING Om ernstig letsel te voorkomen:• Wanneer u een onvolledige snede maakt of wanneer het zagen wordt onderbroken, wanneer het mes klemt of de houtzaag vastloopt; laat de hoofdschakelaar onmiddellijk los en laat de houtzaag bewegingsloos in het materiaal zitten tot het mes volledig tot stilstand is gekomen.• Om een terugslag te vermijden, mag u nooit proberen de houtzaag uit het werkstuk te trek-ken of achteruit te trekken terwijl het mes nog in beweging is. Vergewis er u van dat het mes volledig tot stilstand is gekomen en trek dan de houtzaag uit de snede. • Om het zagen te hervatten, moet u de hout-zaag starten, het mes op volle snelheid laten komen, de houtzaag langzaam weer in de snede brengen en voortgaan met zagen.1.Plaats het breedste stuk van de schoen op het gedeelte van het werkstuk dat stevig onder-steund is (Zie afb. 9), nooit op het gedeelte dat wordt afgezaagd (Zie afb. 12). Houd de houtzaag stevig vast om te vermijden dat u de controle verliest. Onvoorzichtig werken kan leiden tot zware kwetsuren.2.Wacht tot het mes stilstaat. Hoewel de houtzaag is uitgerust met een auto-matische rem, moet u vóór u het gereedschap neerzet zeker zijn dat het mes volledig tot stil-stand is gekomen en dat de onderste bescherm-kap over het mes is geschoven.3.Gebruik de houtzaag niet als u iets abnormaals opmerkt. Verwijder het batterijblok onmiddellijk. Als de houtzaag zeer warm wordt of niet naar behoren werkt, moet het batterijblok worden ver-wijderd en mag de houtzaag niet langer worden gebruikt. Laat hem nakijken door een erkende hersteldienst. WAARSCHUWING Om ernstig letsel te voorkomen, mag u nooit proberen om de houtzaag zelf te herstellen. De behuizing van de houtzaag nooit uit elkaar nemen of veranderen. Er bevinden zich geen door de gebruiker te herstellen onderdelen binnenin.4.ZORG DAT DE HOUTZAAG NOOIT IN CONTACT KOMT MET UW LICHAAM. Let op dat de houtzaag na het maken van een snede niet langs uw been of zij schuurt. De onderste beschermkap is terugtrekbaar. Het gevaar bestaat dus dat ze zich vasthaakt in uw kleding en het mes niet langer is afgedekt. Houd de houtzaag ver van uw kleding. Let op voor delen van het mes die niet door de bovenste of onderste beschermkap zijn bedekt. WAARSCHUWING

• Draag steeds een veiligheidsbril.• Gebruik de houtzaag niet dicht bij ontvlamba-re stoffen of in een ruimte waar ontvlambare stoffen worden gebruikt. Dit kan leiden tot brand en brandwonden.5.Schakel nooit de asblokkering in terwijl het mes draait of in een poging om het gereedschap te stoppen. Zet nooit de schakelaar aan wanneer de asblokkering is ingeschakeld. Dit kan leiden tot ernstige schade aan uw houtzaag.

WAARSCHUWING Om zware kwetsuren te vermijden, moet u steeds het batterijblok van de houtzaag verwij- deren vóór u enig onderhoudswerk verricht. OPGELET: Met het oog op de VEILIGHEID en de BETROUWBAARHEID van het product, moet het onderhoud worden verricht door een erkende hersteldienst. Dring steeds aan op het gebruik van originele Panasonic reserveonderdelen. Het mes demonteren OPGELET: Het mes is nog warm juist na het zagen. Laat het mes afkoelen vóór u het demonteert. Volg deze stappen: (Zie afb. 13) 1.Verwijder het batterijblok van de houtzaag. 2.Houd de asblokkeerknop ingedrukt. Hierdoor wordt voorkomen dat het mes gaat draaien. 3.Draai de zeskantbout los met de bijgeleverde zeskantsleutel. OPMERKING: Bewaar de zeskantsleutel in de opberggleuf op de houtzaag wanneer u hem niet gebruikt. 4.Verwijder de zeskantbout en de buitenring. 5.Gebruik de hefhendel van de onderste beschermkap om de onderste beschermkap terug te trekken (te openen). 6.Demonteer het mes voorzichtig. 7.Maak de houtzaag indien nodig schoon. OPGELET: Let op dat u niet met het mes in uw handen snijdt.

• Wikkel een gebruikt mes in dik papier of golfkar- ton. Dit om te vermijden dat iemand zich aan het mes zou snijden.-

Het mes monteren Volg deze stappen:1.Verwijder het batterijblok van de houtzaag.2.Verwijder eventueel schraapsel van het mesop-pervlak.3.Gebruik de hefhendel van de onderste beschermkap om de onderste beschermkap terug te trekken (te openen).4.Installeer het mes zoals hierboven getoond (Zie afb. 13). Zorg dat de pijl op het mes en de pijl op de bovenste beschermkap in dezelfde richting wijzen.5.Breng de buitenring aan.6.Steek de zeskantbout in.7.Houd de asblokkeerknop ingedrukt. Hierdoor wordt voorkomen dat het mes gaat draaien.8.Draai de zeskantbout goed aan met de bijgele-verde zeskantsleutel. Berg de zeskantsleutel op.OPMERKING:Bewaar de zeskantsleutel in de opberggleuf op de houtzaag wanneer u hem niet gebruikt.WAARSCHUWINGHet niet naleven van deze instructies kan lei-den tot ernstig letsel. Voor een juist gebruik van de accu Ni-MH accu (EY9251)• Laad de Ni-MH accu volledig op voordat u hem opbergt. Op deze manier kunt u de levensduur van de accu aanzienlijk verlengen.• De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F ). Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert. In dit geval laadt u de accu eerst volledig op om van goed functioneren zeker te zijn.• Wanneer de accu niet wordt gebruikt, dient u deze uit de buurt van metalen voorwerpen te houden zoals paperclips, munten, sleutels, nagels, schroeven of andere kleine metalen voorwerpen die de aansluitpunten van de accu met elkaar in contact kunnen brengen. Wanneer de aansluitpunten van de accu wor-den kortgesloten, kan dit resulteren in vonken, brandwonden of zelfs brand.• Gebruik de machine alleen in een goed geven-tileerde ruimte wanneer deze wordt gebruikt op een Ni-MH-accu. Levensduur van de accu De levensduur van de oplaadbare accu is niet onbeperkt. U dient een nieuwe accu aan te schaffen indien de gebruikstijd na de accu geladen te hebben aanzienlijk korter wordt. OPMERKING:•De capaciteit per lading is korter bij gebruik onder extreem hete of koude omstandigheden.•Ook als u de houtzaag niet gebruikt, dient u de accu minstens om de zes maanden op te laden. Recyclen van de accu ATTENTIE:•Om milieuverontreiniging te voorkomen en nog bruikbare materialen te recyclen moet u de accu op een hiervoor bestemde plaats inleveren, indien dit plaatselijk zo geregeld is. De houtzaag reinigen Houd uw houtzaag schoon met het oog op blij-vend goede prestaties en een veilig gebruik.Volg deze stappen:1.Verwijder het batterijblok van de houtzaag. 2.Veeg de houtzaag schoon met een droge, zachte doek. Gebruik geen natte doek of reini-gingsmiddelen. Zij kunnen de afwerking van de houtzaag aantasten.3.Verwijder eventuele olie- of vetvlekken die de houtzaag glibberig of moeilijk hanteerbaar kun-nen maken.4.Demonteer het mes en veeg eventueel vuil weg met een borstel.OPGELET:Dompel nooit een onderdeel van het werktuig in vloeistof om kwetsuren en schade aan het werktuig te vermijden.

• Het gebruik van andere dan de in deze hand-leiding beschreven accessoires kan leiden tot brand, elektrische schok of persoonlijk letsel. Gebruik uitsluitend de aanbevolen acces-soires. Het gebruik van een mes voor het zagen van dikker of dunner materiaal dan aanbevolen voor dat mes zal resulteren in een ruwe snede en kan het risico op “terugslag” of ander letsel verhogen.Mes voor houtmateriaal•EY9PW17A Voor het zagen van hout in het algemeenLangsgeleider (Los verkrijgbaar accessoire)•EY3500B7727 Handig voor het snijden van schulpen en voor herhaalde sneden met dezelfde breedte Accu

Houtzaag (EY3551) Motorspanning 18 volt gelijkstroom Messnelheid 2900 /min (TPM) Mesafme- ting Buitendiameter 165 mm (6-1/2") Spilafmeting 20 mm (25/32") Maximale zaagdiepte

32 mm (1-9/32") Afmeting (L × B × H) 375 × 200 × 264 mm (14-3/4" × 7-7/8" × 10-13/32") Zaaghoek-afstelling 0 - 50° Gewicht (met accu) 4 kg (8,82 lbs) Accu (EY9251) Oplaadbare batterij Ni-MH batterij Spanning 18 volt gelijkstroom (1,2 V × 15 batterijen) Acculader (EY0110) Model EY0110 Toelaatbaar vermogen Zie het specicatieplaatje op de onderkant van de acculader. Gewicht 0,78 kg (1,72 lbs) Laadtijd 65 min. (EY9251) OPMERKING:

• Probeer geen "Y" type Ni-Cd accu's op te laden.

• Voor de accu's die met deze acculader kunnen worden opgeladen, dient u het label op de accula- der of de informatie in de meest recente catalogus te lezen.-
