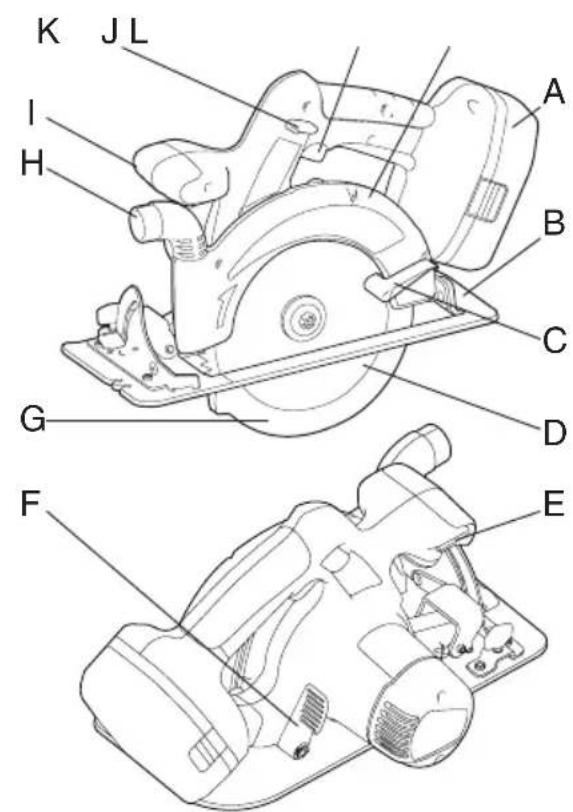

FUNCTIONAL DESCRIPTION FUNKTIONSBESCHREIBUNG DESCRIPTION DES FONCTIONS DESCRIZIONE DELLE FUNZIONI FUNCTIEBESCHRIJVING DESCRIPCIÓN FUNCIONAL FUNKTIONSBESKRIVELSE FUNKTIONSBESKRIVNING FUNKSJONS BESKRIVELSE TOIMINTOJEN KUVAUS ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ ФУНКЦИОНАЛЬНИЙ ОПИС

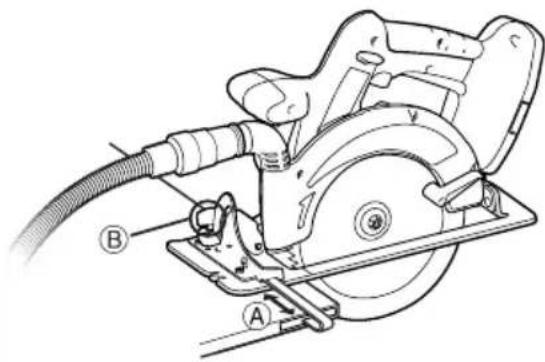

Ⓐ Cutting line Ⓑ Notch
Ⓐ Schnittlinie Ⓑ Kerbe
Ⓐ Ligne de sciage Ⓑ Encoche
Ⓐ Linea di taglio Ⓑ Tacca
Ⓐ Zaagliijn Ⓑ Groef
Ⓐ Línea de corte Ⓑ Muesca
Ⓐ Skæringslinie Ⓑ Kærv
Ⓐ Snittlinje Ⓑ Skåra
Ⓐ Skjærelinje Ⓑ Innsnitt
Ⓐ Leikkauslinja Ⓑ Lovi
Ⓐ Линия резания Ⓑ Метка
Ⓐ Лінія різання Ⓑ Мітка

Fig. 4 A B C D

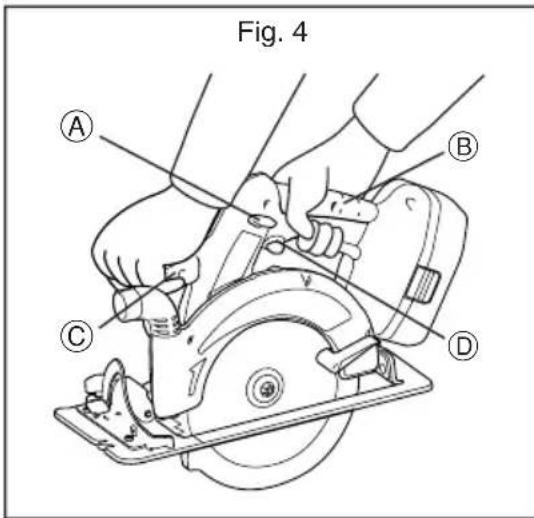

Ⓐ Switch lock lever Ⓑ Handle
Ⓐ Schalter-Verriegelungshebel Ⓑ Griff
Ⓐ Levier de verrouillage d'interrupteur® Poignée
Ⓐ Levetta di blocco interruttore Ⓑ Impugnatura
Ⓐ Schakelaarblokkeerhendel Ⓑ Handvat
Ⓐ Palanca de bloqueo del interruptor® Mango
Ⓐ Afbyderlås Ⓑ Händtag
Ⓐ Strömbrytarspärr Ⓑ Handtag
Ⓐ Låsespake for bryteren Ⓑ Hendel
Ⓐ Virtakytkimen lukitusvipu Ⓑ Kädensija
Ⓐ Рычаг блокировки переключателя® Рукоятка
Ⓐ Важіль блокування перемикача Ⓑ Рукоятка

© Передній затискувач Ⓓ Перемикач живлення

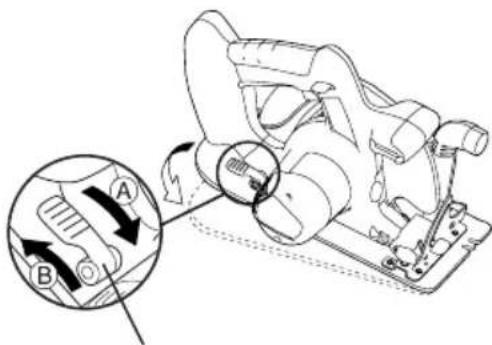

Fig. 5

Важіль регулювання глибини

Ⓐ Tighten

Ⓐ Festziehen

Ⓐ Resserrer

Ⓐ Serrare

Ⓐ Vastdraaien

Ⓐ Apriete

Ⓐ Stram

Ⓐ Skruva fast

Ⓐ Stram til

Ⓐ Kiristä

Ⓐ Затянуть

Ⓐ Затягнути

⑧ Loosen

® Lösen

⑧ Desserrer

⑧ Allentare

© Losdraaien

B Afloje

B Løsn

B Lossa

B Løsne

© Löysää

⑧ Ослабить

В Ослабити

Fig. 6

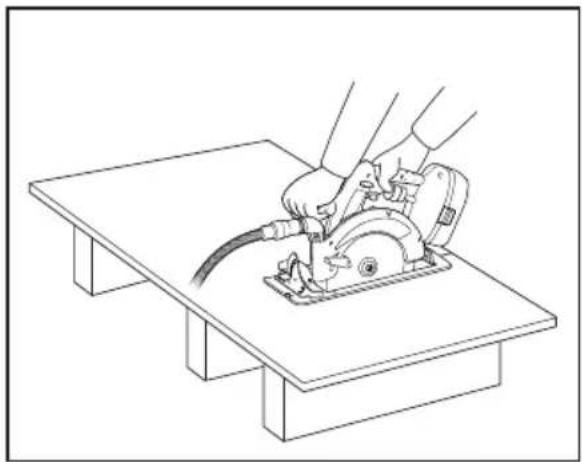

Ⓐ Вставити і відрегулювати

⑧ Fasten knob

© Knopf anziehen

© Serrer le bouton

⑧ Fissare la manopola

⑧ Knop vastdraaien

⑧ Apriete la perilla

⑧ Stram knappen

⑧ Dra åt spaken

⑧ Sett fast knotten

© Kiinnitä nuppi

⑧ Закрепить ручку

⑧ Закріпити ручку

Fig. 7 A B

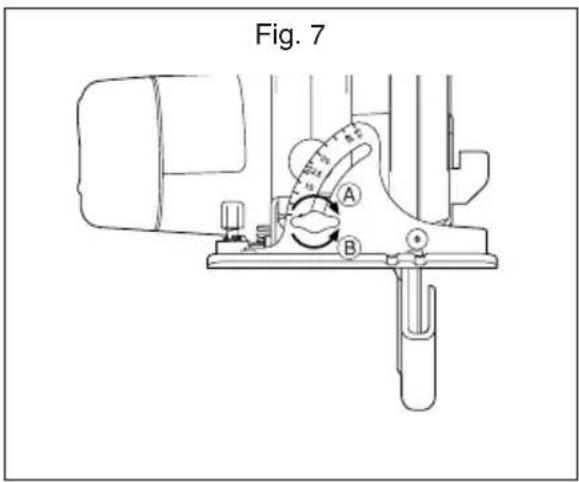

Ⓐ Tighten
Ⓐ Festziehen
Ⓐ Resserrer
Ⓐ Serrare
Ⓐ Vastdraaien
Ⓐ Apriete
A Stram
Ⓐ Skruva fast
Ⓐ Stram til
Ⓐ Kiristä
Ⓐ Затянуть
Ⓐ Затягнути
⑧ Loosen
B Lösen
⑧ Desserrer
⑧ Allentare
© Losdraaien
B Afloje
B Løsn
⑧ Lossa
B Løsne
© Löysää
⑧ Ослабить
В Ослабити

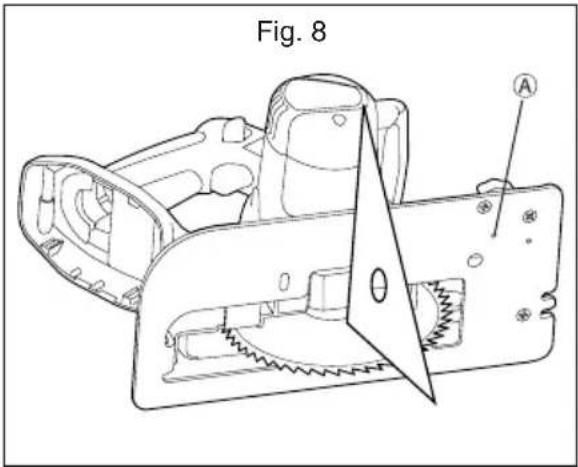

Fig. 8 A

Ⓐ Bevel adjustment screw
Ⓐ Gehrungswinkel-Einstellschraube
Ⓐ Vis de réglage de biseau
Ⓐ Vite regolazione bisello
Ⓐ Afschuining-afstelschroef
Ⓐ Tornillo de ajuste de biselado
Ⓐ Smigvinkelsjusteringsskrue
Ⓐ Vinkelinställningsskruv
Ⓐ Konisk reguleringsskrue
Ⓐ Viistokulman säätöruuvi
Ⓐ Винт регулировки угла наклона
Ⓐ Гвинт регулювання кута нахилу

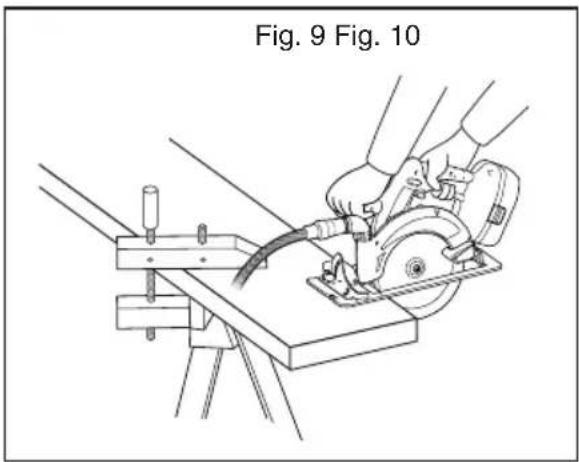

Fig. 9 Fig. 10

① Внутрішня шайба: Встановіть внутрішню шайбу вирізом до себе

⑤ Зовнішня шайба: Розташуйте виступ зовнішньої шайби в положення шайби.

⑤ Hex bolt

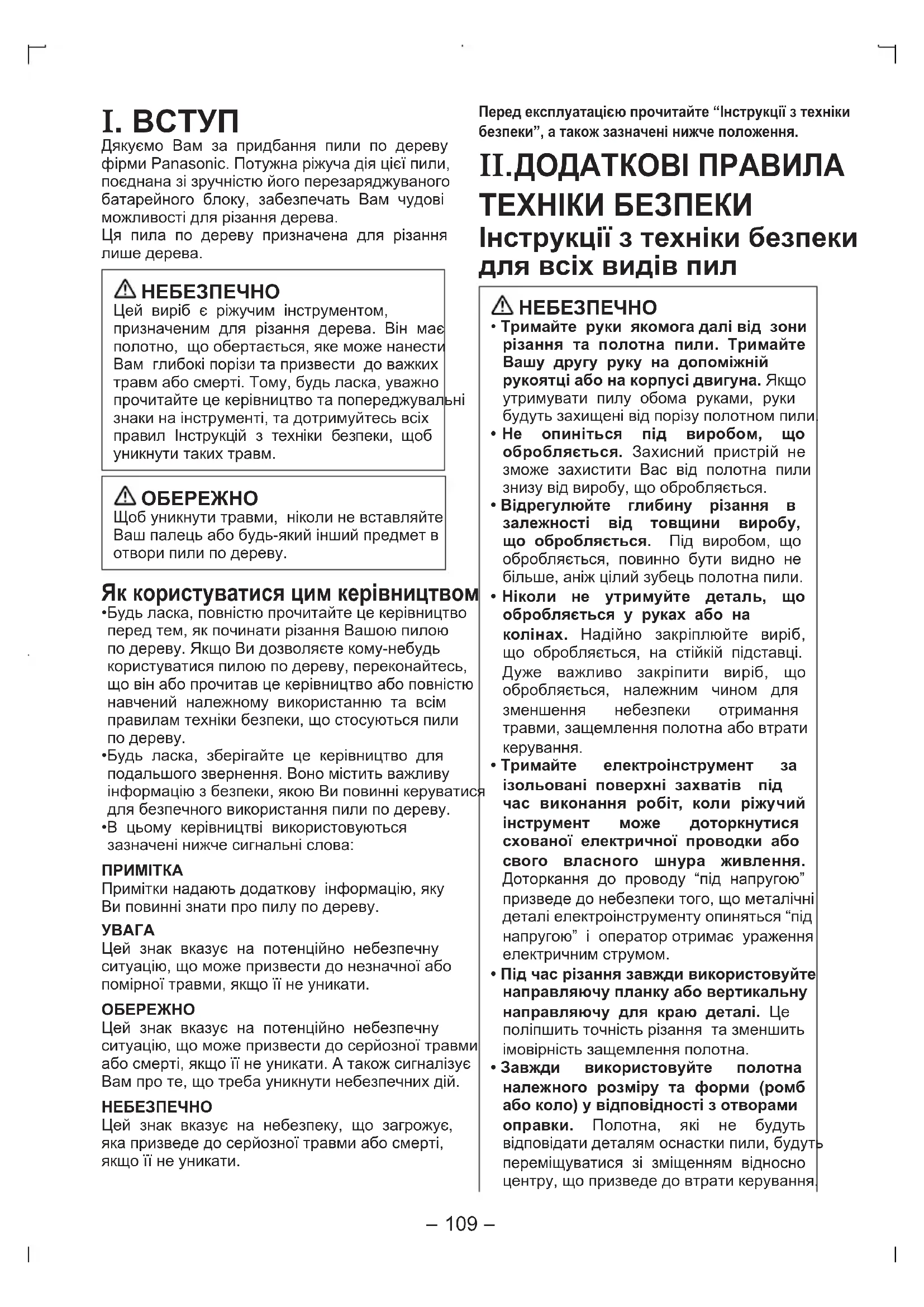

Дякуємо Вам за придбання пили по дереву фірми Panasonic. Потужна ріжуча дія цієї пили, поєднана зі зручністю його перезаряджуваного батарейного блоку, забезпечать Вам чудові можливості для різання дерева.

Ця пила по дереву призначена для різання лише дерева.

НЕБЕЗПЕЧНО

Цей виріб є ріжучим інструментом, призначеним для різання дерева. Він має полотно, що обертається, яке може нанести. Вам глибокі порізи та призвести до важких травм або смерті. Тому, будь ласка, уважно прочитайте це керівництво та попереджувальні знаки на інструменті, та дотримуйтесь всіх правил Інструкцій з техніки безпеки, щоб уникнути таких травм.

ОБЕРЕЖНО

Щоб уникнути травми, ніколи не вставляйте Ваш палець або будь-який інший предмет в отвори пили по дереву.

Як користуватися цим керівництвом

•Будь ласка, повністю прочитайте це керівництво перед тем, як починати різання Вашою пилою по дереву. Якщо Ви дозволяєте кому-небудь користуватися пилою по дереву, переконайтесь, що він або прочитав це керівництво або повністю навчений належному використанню та всім правилам техніки безпеки, що стосуються пили по дереву.
•Будь ласка, зберігайте це керівництво для подальшого звернення. Воно містить важливу інформацію з безпеки, якою Ви повинні керуватися для безпечного використання пили по дереву.
•В цьому керівництві використовуються зазначені нижче сигнальні слова:

ПРИМІТКА

Примітки надають додаткову інформацію, яку Ви повинні знати про пилу по дереву.

УВАГА

Цей знак вказує на потенційно небезпечну ситуацію, що може призвести до незначної або помірної травми, якщо її не уникати.

ОБЕРЕЖНО

Цей знак вказує на потенційно небезпечну ситуацію, що може призвести до серйозної травми або смерті, якщо її не уникати. А також сигналізує Вам про те, що треба уникнути небезпечних дій.

НЕБЕЗПЕЧНО

Цей знак вказує на небезпеку, що загрожує, яка призведе до серйозної травми або смерті, якщо її не уникати.

Перед експлуатацією прочитайте "Інструкції з техніки безпеки", а також зазначені нижче положення.

II. ДОДАТКОВІ ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ Інструкції з техніки безпеки для всіх видів пил

НЕБЕЗПЕЧНО

- Тримайте руки якомога далі від зони різання та полотна пили. Тримайте Вашу другу руку на допоміжній рукоятці або на корпусі двигуна. Якщо утримувати пилу обома руками, руки будуть захищені від порізу полотном пили

- Не опиніться під виробом, що обробляється. Захисний пристрій не зможе захистити Вас від полотна пили знизу від виробу, що обробляється.

- Відрегулюйте глибину різання в залежності від товщини виробу, що обробляється. Під виробом, що обробляється, повинно бути видно не більше, аніж цілий зубець полотна пили.

- Ніколи не утримуйте деталь, що обробляється у руках або на колінах. Надійно закріплюйте виріб, що обробляється, на стійкій підставці. Дуже важливо закріпити виріб, що обробляється, належним чином для зменшення небезпеки отримання травми, защемлення полотна або втрати керування.

- Тримайте електроінструмент за ізольовані поверхні захватів під час виконання робіт, коли ріжучий інструмент може доторкнутися схованої електричної проводки або свого власного шнура живлення. Доторкання до проводу “під напругою” призведе до небезпеки того, що металічні деталі електроінструменту опиняться “під напругою” і оператор отримає ураження електричним струмом.

- Під час різання завжди використовуйте направляючу планку або вертикальну направляючу для краю деталі. Це поліпшить точність різання та зменшить імовірність защемлення полотна.

- Завжди використовуйте полотна належного розміру та форми (ромб або коло) у відповідності з отворами оправки. Полотна, які не будуть відповідати деталям оснастки пили, будуть переміщуватися зі зміщенням відносно центру, що призведе до втрати керування.

- Ніколи не використовуйте пошкоджені або невідповідні полотну шайби та болт. Шайби та болт для полотна пили розроблені спеціально для Вашої пили з метою отримання оптимальних експлуатаційних характеристик та безпеки під час експлуатації.

Додаткові інструкцій з техніки безпеки для всіх видів пил

Причини віддачі та дії оператора для відвернення віддачі:

• віддача являє собою раптову зворотну дію на защемлення, обмеження ходу або перекіс пили, та стане причиною некерованого переміщення пили вверх та виходу з деталі, що обробляється, у напрямку до оператора;
• при щільному защемленні або тугому обмеженні ходу при звуженні пропилу, полотно застрягне, а двигун внаслідок віддачі, швидко спрямує апарат в протилежну сторону у напрямку до оператора;
• якщо полотно викривиться або перекоситься всередині пропилу, то може відбутися заїдання зубців на задній кромці полотна у верхній частині металевої поверхні, що стане причиною підйому полотна вверх з пропилу та стрибка у зворотному напрямку до оператора.

Віддача є результатом неправильної експлуатації пили та/або порушення техніки виконання робіт або технічного стану, але її можна уникнути, якщо дотримуватись належних застережних заходів, які перелічені нижче.

1) Міцно тримайте пилу обома руками в такому положенні, яке дозволить протидіяти силам віддачі. Станьте так, щоб Ваше тіло знаходилося з будь-якої зі сторін відносно полотна пили, але не на одній лінії з полотном.

Віддача може стати причиною скачка пили у зворотному напрямку, але оператор повинен не втратити спроможності керування внаслідок сил віддачі, якщо він буде дотримуватися належних застережних заходів.

2) При викривленні полотна, або при перериванні процесу різання з якої-небудь причини, відпустіть пускач та утримуйте пилу непорушно в матеріалі до тих пір, поки полотно повністю не зупиниться. Ніколи не намагайтеся вийняти пилу з деталі або потягнути пилу в зворотному напрямку в той час, як полотно рухається, інакше може послідувати віддача.

Виявіть причину викривлення та дотримуйтеся необхідних дій для усунення причини викривлення.

3) При повторному запуску двигуна, коли полотно пили знаходиться всередині

пропилу деталі, що обробляється, вирівняйте полотно у пропилі та перевірте, чи не застрягли зубці пили в матеріалі. Якщо полотно пили викривиться, віддача може подіяти на деталь, що обробляється, у будь-якому напрямку при повторному запуску двигуна пили.

4) Надійно підтримуйте великі тонкі дошки для того, щоб звести до мінімуму ризик защемлення полотна та віддачі.

Великі тонкі дошки мають тенденцію до провисання під своєю власною вагою. Підтримуючі опори необхідно розташувати під дошкою з обох боків, поряд з лінією розрізу та біля краю дошки.

5) Не використовуйте тупі або пошкоджені полотна.

Незаточені або неправильно встановлені полотна є причиною вузького пропилу, що призводить до надмірного тертя, викривлення полотна та віддачі.

6) Важелі блокування глибини та нахилу полотна повинні бути точно виставлені і надійно зафіксовані перед початком різання.

Якщо пристрої для встановлення положення полотна зсунуться під час різання, це може стати причиною викривлення та віддачі.

7) Дотримуйтеся додаткових застережних заходів під час виконання "врізання" у вже існуючі стіни або інші недосяжні для огляду місця.

Полотно, що виступає вперед, може почати різати предмети, які стануть причиною віддачі.

Інструкції з техніки безпеки для даної пили

1) Перед початком експлуатації кожного разу перевіряйте правильність зачинення нижнього захисного пристрою. Не експлуатуйте пилу, якщо нижній захисний пристрій не буде вільно рухатися і негайно закриватися. Ніколи не закріплюйте нижній захисний пристрій у відкритому положенні за допомогою затискувачів або хомутів. Якщо пила випадково впаде, нижній захисний пристрій може попуться. Підніміть нижній захисний пристрій за допомогою рукоятки, що втягується, та переконайтеся у тому, що він буде вільно рухатися, і не буде торкатися полотна або будь-якої іншої деталі під час різання під будь-яким кутом та з будь-якою глибиною.

2) Перевірте функціонування пружини нижнього захисного пристою. Якщо захисний пристрій та пружина не будуть функціонувати належним чином, їх потрібно відремонтувати перед експлуатацією.

Нижній захисний пристрій може функционувати недостатньо швидко внаслідок

пошкодження деталей, накопичення липких відкладень, або потрапляння уламків.

3) Нижній захисний пристрій повинен втягуватися вручну лише для спеціальних видів пил, таких як "врізні" та "комбіновані". Підніміть нижній захисний пристрій за допомогою рукоятки, що втягується, і як тільки полотно увійде в матеріал, нижній захисний пристрій необхідно відпустити. Для всіх інших видів пил, нижній захисний пристрій повинен функціонувати автоматично.

4) Не забудьте перевіритчи нижній захисний пристрій закриває полотно, перед тем, як покласти пилу на верстак або на підлогу. Незахищене полотно, що рухається за інерцією, стане причиною того, що пила під час руху в зворотному напрямку буде різати все, що опиниться на шляху. Пам'ятайте, що для зупинки полотна після вимкнення необхідний деякий час

5) Не використовуйте жодних абразивних дисків.

6) Одягайте маску проти пилу, якщо різання деталі супроводжується утворенням пилу.

7) Використовуйте полотна, що рекомендовані виробником.

8) Одягайте навушники під час використання інструменту впродовж тривалого часу.

9) Ризик віддачі підвищується при розрядженні батарейного блоку.

10) Не забудьте перевірити матеріал. Уникайте різання болтів, цвяхів або інших різних матеріалів.

11) Будьте обережні, щоб пила по дереву не впала.

12) Ніколи не робіть хитаючих рухів пилою по дереву.

13) Ніколи не блокуйте вентиляційні отвори і тримайте їх вільними від пилу та інших матеріалів.

14) Не затискайте пилу по дереву в тиски. Не виконуйте різання перевернутою пилою по дереву, встановленою у тиски. Це вкрай небезпечно і може призвести до серйозних нещасних випадків.

15) Ніколи не одягайте трикотажні рукавиці.

16) При використанні пили по дереву на висоті, переконайтеся в тому, що внизу нікого немає

17) Не торкайтеся полотну відразу після експлуатації. Воно може бути гарячим і опалити Вашу шкіру.

18) Не кладіть пальці і сторонні предмети в пилозбірник.

19) Не знімайте нижній захисний пристрій. Якщо прозорий або нижній захисний пристрій пошкоджений або відсутній, поверніть інструмент в уповноважений сервісний центр для заміни.

20) Не вмикайте інструмент, якщо полотно торкається виробу, що обробляється. Почекайте, поки полотно не досягне повної швидкості, перш ніж починати різання.

21) Згідно з Законом України "Про захист прав споживачів", термін служби для даного виробу рівний 7 рокам, 500 зарядкам (тільки для батарейного блоку) з дати виробництва при умові, що виріб використовується відповідно суворому до справжньої інструкції по експлуатації і застосовних технічних стандартів.

Мацусіта Електрік Воркс, Лтд. Осака, Японія

Полотно для дерев'яного материалу (EY9PW17A)

• Методика безпечної роботи

1. Не повинна перевищуватися максимальна швидкість, яка вказана на інструменті. Що стосується діапазону швидкостей, звертайтеся, будь ласка, до Технічних даних.

2.Полотна дискової пили з корпусами, які мають тріщини, повинні бути утилізовані.

1. Композитні (наварені) полотна дискової пили, розмір наварки яких зменшився до 1 мм, повинні бути зняті з експлуатації. Зверніться до Рисунку 1.

2. Не дозволяється використання розширювальних кілець або втулок для "збільшення" розмірів розточки на полотнах дискової пили.

3. Не дозволяється відновлення.

3.6 MM 1 MM

Рисунок 1 Мінімальні розміри наварки композитного полотна дискової пили.

- Інформація

1. Дане полотно дискової пили відповідає Європейським нормам EN 847-1:1997 + АС.

EY9PW17A

Технічні дані

Діаметр різання 165 мм

Діаметр розточки (Н8) 20 мм

Число зубців 48

:Ширина різання 1.5 мм

Товщина корпусу 1.0 мм

Максимальна швидкість 4500 мм ^-1

Група матеріалу HW

Символи

Символи	Значення
V	Вольти
____	Постійний струм
n_b	Швидкість без навантаження
... / min	Обороти або зворотньо-поступальні рухи за хвилину
A	Ампери

III. ЗАРЯДЖЕННЯ

Зарядження батарейного блоку EY9251

Якщо швидкість різання стане занадто повільною для ефективного різання, зарядіть батарейний блок.

Якщо у Вас є два батарейних блоки, Ви можете використовувати один для продовження роботи, при цьому одночасно заряджаючи інший.

ПРИМИТКА:

При першому зарядженні батарейного блоку, або після тривалого зберігання, заряджуйте його протягом 24 годин, щоб довести батарею до повної зарядної ємності.

Зарядний пристрій (EY0110)

1. Ввімкніть зарядний пристрій в штепсельну розетку змінного струму.

ПРИМИТКА:

При підключенні штепсельної вилки до джерела живлення змінним струмом можуть з'явитися іскри, але це не є проблемою з точки зору безпеки.

1. Щільно вставте батарейний блок в зарядний пристрій.

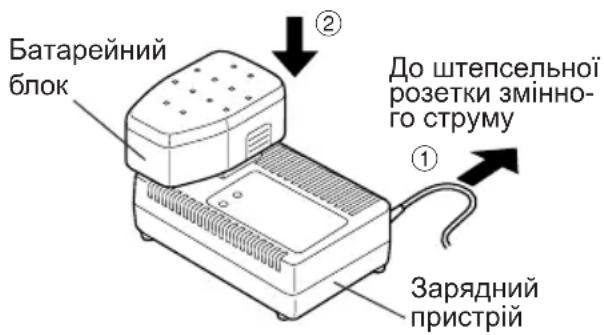

Батарейний блок ② До штепсельної розетки змінно- го струму ① Зарядний пристрій

1. Під час зарядки буде горіти лампочка зарядки. Після завершення зарядки автоматично спрацює внутрішній електронний перемикач, запобігаючи надмірній зарядці.

- Зарядка не почнеться, якщо батарейний блок є надто гарячим (наприклад, безпосередньо

після функціонування при великому навантаженні).

Оранжева лампочка режиму очікування буде горіти до тих пір, доки батарея не охолоне. Далі зарядка почнеться автоматично.

1. Після завершення зарядки лампочка зарядки почне швидко мигати зеленим світлом.

2. При будь-якій з назначених нижче умов, коли батарейний блок дуже холодний, або батарейний блок не використовувався тривалий час, лампочка зарядки буде горіти. В такому випадку зарядка займе більш тривалий час, доки батарейний блок повністю не зарядиться, в порівнянні зі стандартним часом зарядки.

- Якщо повністю заряджений батарейний блок знову вставити в зарядний пристрій, загориться лампочка зарядки. Через декілька хвилин лампочка зарядки може почати швидко мигати, показуючи, що зарядка завершена.

1. Якщо лампочка зарядки не загориться безпосередньо після вмикання зарядного пристрою, або якщо лампочка не погасне після закінчення стандартного часу зарядки, зверніться до уповноваженого сервісного центру.

ПРИМИТКА:

• При зарядці холодного батарейного блоку (з температурою нижче 5°C (41°F)) в теплому місці, залиште батарейний блок в цьому місці та почекайте понад одну годину, доки батарея нагріється до рівня температури навколишнього середовища. В протилежному випадку, батарейний блок може не зарядитися повністю.
• Охолодіть зарядний пристрій при послідовній зарядці більш ніж двох батарейних блоків.
• Не вставляйте Ваші пальці в контактні отвори, коли Ви тримаєте зарядний пристрій, а також в інших випадках.

УВАГА:

Для попередження ризику виникнення пожежі:

• Не використовуйте в якості джерела живлення генератор двигуна.
• Не блокуйте вентиляційні отвори на зарядному пристрої та батарейному блоці.
• Відключіть зарядний пристрій від мережі, якщо він не використовується.

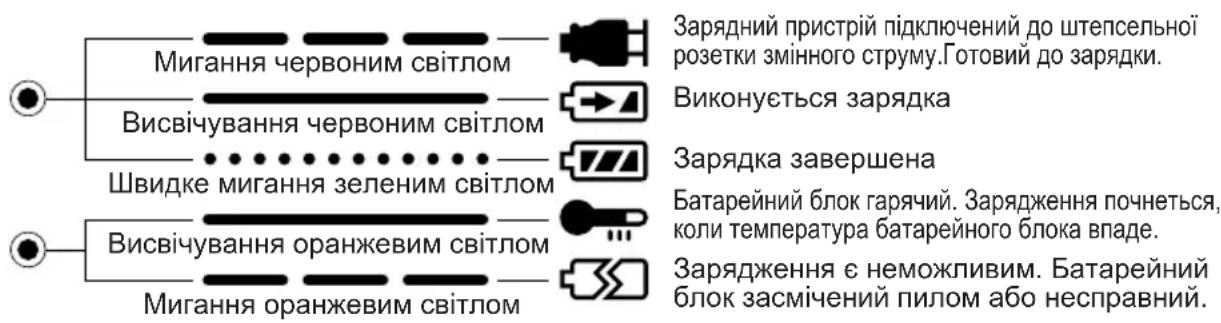

Світлові індикатори

Мигання червоним світлом Висвічування червоним світлом Швидке мигання зеленим світлом Висвічування оранжевим світлом Мигання оранжевим світлом Зарядний пристрій підключений до штепсельної розетки змінного струму. Готовий до зарядки. Виконується зарядка Зарядка завершена Батарейний блок гарячий. Зарядження почнеться, коли температура батарейного блока впаде. Зарядження є неможливим. Батарейний блок засмічений пилом або несправний.

Приєднання батарейного блоку

УВАГА:

Перед приєднанням батарейного блоку, переконайтесь в тому, що перемикач живлення пили по дереву належним чином приводиться в дію і повертається в положення "OFF" (ВИКЛ) коли його відпускають.

1. Для приєднання батарейного блоку: (Див. Мал. 2) Вставте батарейний блок у відсік з задньої сто рони пили по дереву. Батарея повинна затисну тися на місці. Якщо батарея вставлена нещільно, її потрібно належним чином приєднати.

2. Для знімання батарейного блоку: Натисніть на дві кнопки з обох сторін батарейного блоку. Витягніть батарейний блок з корпусу пили по дереву.

IV. ФУНКЦІОНУВАННЯ

Перед використанням пили по дереву

Цей інструмент призначений для різання по дереву. За списком полотен, які можна використовувати для належного використання цього інструменту, зверніться до розділу "Приладдя". Для зменшення ризику виникнення травми, необхідно дотримуватис зазначених нижче запобіжних засобів:

• Не різати багатошарові матеріали. Ріжте одну деталь за раз.
• Не різати метал.
  •Різати матеріали, широка сторона основи яких перевищує затиснуту сторону матеріалу.
• Не торкайтеся голими руками до полотна пили безпосередньо після різання; воно може бути гарячим і привести до опіку шкіри.

Кожного разу, коли Ви використовуєте пилу по дереву, Ви повинні переконатися в тому, що вона знаходиться в доброму робочому стані.

Використовуйте зазначений нижче контрольний перелік перевірок:

1.Чи встановлено полотно в правильному положенні обертання?

Стрілка на полотні повинна вказувати в тому ж напрямку, що й стрілка на верхній кришці полотна.

2.Чи встановлено полотно належним чином? Переконайтеся в тому, що шестиграний болт надійно затягнутий (ДивМал. 13).
3.Чи виглядає полотно цілком задовільно? Негайно замініть полотно, якщо на ньому є будь- які тріщини або якщо будь-який зубець зламаний.
4.Чи закривається нижній захисний пристрій належним чином?

ОБЕРЕЖНО

Для уникнення травми не використовуйте пилу по дереву, якщо нижній захисний пристрій не закривається швидко над полотном.

5.Чи заряджений батарейний блок та чи приєднаний він міцно до пили по дереву?
6.Чи надійно затягнутий важіль регулювання глибини різання?
7.Чи надійно затягнута ручка регулювання кута нахилу для різання?
8.Чи надійно затягнутий виріб, що обробляється, на станині пили або на верстаку?

Використання пили по дереву УВАГА:

Для зменшення ризику отримання травми, перед початком експлуатації даної пили по дереву прочитайте інструкції з техніки безпеки на передній обкладинці даного посібника.

⚠️ ОБЕРЕЖНО

Для зменшення ризику отримання травми, одягайте захисні окуляри або окуляри з боковими щитками.

Виконайте зазначені нижче дії:

Тримайте пилу по дереву обома руками (Див. Мал. 4). Не намагайтеся прибрати відрізаний матеріал в той час, як полотно обертається.

1. Порівняйте перевірочну лінію на основі з лінією різання (ДивМал. 3).

Вирівнювання з лінією різання

- Використовуйте проріз в якості орієнтиру, для встановлення положення різання. Порівняйте проріз з лінією різання.

Так як положення різання може змінюватися в залежності від полотна, спочатку зробіть пробне різання.

1. Натисніть вниз важіль блокування перемикача, потім натисніть на перемикач живлення, щоб включити мотор, а потім відпустіть важіль блокування перемикача.

УВАГА:

• Переконайтеся, що важіль блокування перемикача працює.
Якщо перемикач живлення вмикається без натиснення на важіль блокування перемикача, негайно припиніть роботу. Передайте інструмент до уповноваженого сервісного центру.

- Завжди тримайте рукоятку однією рукою, а передній затискувач іншою (Див. Мал. 4). Зберігайте міцний захват і повністю натисніть перемикач.

- Полотно не повинно торкатися матеріалу, що розрізається, перед тим, як Ви ввімкнете мотор. Почекайте, доки полотно досягне повної швидкості обертання перед тим, як починати різання.

- Цей інструмент не оснащений блокуванням перемикача живлення у положенні "ON" (ВКЛ), і Ви не повинні намагатися зафіксувати його в положенні "ON" (ВКЛ).

1. Почніть різання, коли полотно досягне повної швидкості обертання.

2. Під час різання зберігайте прямолінійний напрямок різання. Рухайте пилу по дереву вперед з постійною швидкістю.

ОБЕРЕЖНО

- Для відвернення небезпечної віддачі, утримуйте основу пили по дереву плашмя на поверхні матеріалу, що розрізається.

- Ніколи не застосовуйте силу до різака. Використовуйте легке й безперервне натиснення.

5.Якщо мотор починає перегріватися, припиніть різання. Дайте пилі по дереву охолонути перед тривалою роботою.

6.Завжди буде безпечніше, якщо Ви знімете батарейний блок після використання та перед зберіганням пили по дереву.

Регулювання глибини різання

•Зніміть батарейний блок.

• Ослабте важіль регулювання глибини, натиснувши на нього, і відрегулюйте глибину різання (Див. Мал. 5).

Надійно затягніть важіль регулювання глибини, піднявши його вгору у напрямку до корпусу двигуна, налагодивши бажану глибину різання.

*Якщо матеріал має товщину 10 мм (3/8") або менше, відрегулюйте глибину різання, так щоб лезо виступало приблиз. 5 мм (3/16") з нижньої

сторони матеріалу.

Регулювання різання під нахилом

•Вийміть батарейний блок.

• Для регулювання установки різання під кутом ослабте ручку регулювання кута нахилу. Поверніть ручку регулювання кута нахилу проти годинникової стрілки (ДивМал. 7). Відрегулюйте кут нахилу різання.

Для установки кута нахилу різання на 90 градусів використовуйте трикутник. Для виконання точного кута нахилу використовуйте гвинт регулювання нахилу на основі (Дивал. 8).

•Щільно затягніть ручку регулювання кута нахилу.

Пилозбірник

•Вийміть батарейний блок.

•Візміть пилозбірник і приєднайте пристрій, який придбавається окремо. А також приєднайте шланг очищувача до пристрію.

ОБЕРЕЖНО:

Будьте обережні, щоб не від'єднати шланг під час операції.

Будьте обережні, щоб не зачепити ногами шланг. При викорстанні пили по дереву без пристрою і шланга будьте обережні, оскільки з короба може виходити пил.

Направляюча планка (EY3500B7727)

(Являє собою додаткове приладдя, що не входить до комплекту)

Направляюча планка є зручною для різання прорізів та різання однакової ширини, що повторюється.

•Зніміть батарейний блок.

•Вставте направляючу планку і відрегулюйте глибину різання (Див.Мал. 6).

- Надійно затягніть гвинт, щоб зафіксувати направляючу планку.

Для належного використання (додаткові подробиці)

⚠️ ОБЕРЕЖНО

Для відвернення ризику важкої травми:

- Для того, щоб належним чином різати матеріал, важливо використовувати відповідне обладнання, та міцно тримати пилу обома руками, щоб відвернути втрату контролю, що може призвести до отримання травми.

- На малюнку 9 показано належне положення різання.

- Зверніть увагу на те, що руки не повинні знаходитися в зоні різання.

• Переконайтеся, що сторонні люди не знаходяться в робочій зоні та знизу під виробом, що обробляється.

- Під час різання, не намагайтеся утримувати матеріал своїми руками.

Різання великих листів:

Підтримуйте великі листи. Переконайтеся, що Ви встановили глибину різання таким чином, що Ви зробите розріз лише у виробі, що обробляється, а не у підпірках (Дмал. 10). Великі листи прогинаються та вигинаються, якщо їх неправильно підперти. Якщо Ви спробуєте різати, не вирівнявши належним чином висоту та не підперши виріб, що обробляється, полотно буде прагнути застряти що призведе до віддачі (Дмал. 11).

- Не підтримуйте матеріал вдалині від розрізу.

Різання тонкого матеріалу;

Уникайте травм і пошкоджень, що заподіються матеріалом з тонких смужок.

•Використовуйте лише гострі полотна. Чисті та гострі полотна зменшують застрявання та віддачу.

ОБЕРЕЖНО

Для відвернення ризику важкої травми:

• Якщо різання не буде закінчено або буде перервано, або полотно зігнеться, або пилу застрягне; негайно відпустіть перемикач живлення та утримуйте пилу нерухомо в матеріалі до тих пір, доки полотно повністю не зупиниться.
• Щоб уникнути віддачі, ніколи не намагайтеся витягнути пилу з виробу, що обробляється, або потягнути різак назад в той час, як полотно обертається. Переконайтеся в тому, що полотно повністю зупинилося, а потім витягніть різак з розрізу.

• Щоб продовжити різання, ввімкніть пилу по дереву, дайте полотну досягнути повної швидкості обертання, повільно введіть його в розріз та продовжуйте різання.

• Розміщуйте більш широку частину основи на частині виробу, що обробляється, яка міцно закріплена (Див. Мал. 9), і ніколи не розміщуйте на тій частині, яка відпаде, коли розріз буде зроблено (Див. Мал. 12). Міцно утримуйте пилу, щоб відвернути втрату контролю. Недбала робота може призвести до важкої травми.

• Переконайтеся, що полотно зупинилося. Незважаючи на те, що Ваша пила по дереву оснащена автоматичним гальмівним пристроєм, перед тим, як опускати пилу по дереву, переконайтеся, що полотно повністю зупинилося, і що нижній захисний пристрій закритий.
• Не використовуйте інструмент, якщо що- небудь виглядає незвично. Негайно зніміть батарейний блок. Якщо корпус пили по дереву стане дуже гарячим, або якщо він не працює належним чином, зніміть батарейний блок і не використовуйте інструмент. Віддайте його для перевірки до уповноваженого сервісного центру.

⚠️ ОБЕРЕЖНО

Для відвернення ризику важкої травми та пожежі, не намагайтеся відремонтувати пилу по дереву самостійно. Ніколи не розбирайте і не видозмінюйте корпус пили по дереву. Всередині нього немає деталей, що підлягають ремонту користувачем.

4. НІКОЛИ НЕ ДОЗВОЛЯЙТЕ РІЗАКУ ТОРКАТИСЯ ДО ВАШОГО ТІЛА.

Після закінчення різання, не дозволяйте різаку торкатися до Вашої ноги або Вашого боку.

Так як нижній захисний пристрій є таким, що втягується, він може зачепитися за Ваш одяг і оголити полотно. Тримайте одяг подалі від пили по дереву. Пам'ятайте про оголені дільниці полотна, які є як у зоні верхнього, так і у зоні нижнього захисного пристрою.

⚠️ ОБЕРЕЖНО

• Завжди одягайте захисні окуляри.

• Не використовуйте пилу по дереву біля будьяких вогненебезпечних речовин або в зоні, де використовуються вогненебезпечні речовини. Це може призвести до пожежі і опіків.

• Ніколи не відкривайте замок шпинделя в той час, як полотно обертається і не намагайтеся зупинити інструмент. Ніколи не вмикайте перемикач в той час, як відкритий замок шпинделя. Це може призвести до серйозного пошкодження Вашої пили по дереву.

V. ОБСЛУГОВУВАННЯ

ОБЕРЕЖНО

Для попередження ризику важкої травми, завжди знімайте батарейний блок з пили по дереву перед тим, як починати будь-яку процедуру обслуговування.

УВАГА:

Для забезпечення БЕЗПЕКИ та НАДІЙНОСТІ виробу, обслуговування повинно виконуватися уповноваженим сервісним центром. Завжди наполягайте на використанні оригінальних запасних частин фірми Panasonic.

Зняття полотна

УВАГА:

Відразу після різання полотно буде гарячим. Переконайтеся, що полотно охолонуло, перед тим, як знімати його.

Виконайте зазначені нижче дії: (Див. Мал. 13)

1. Зніміть батарейний блок з пили по дереву.

2. Утримуйте кнопку блокування шпинделя в натиснутому положенні. Це відверне обертання полотна.

3. Використовуйте шестигранний ключ, що поставляється, щоб ослабити шестигранний болт.

ПРИМИТКА:

Зберігайте шестигранний ключ у відсіку для зберігання у корпусі пили по дереву, коли Ви не користуєтесь ним.

4.Зніміть шестигранний болт та зовнішню шайбу.
5. Використовуйте важіль підняття нижнього захисного пристрою, щоб втягнути (відкрити) нижній захисний пристрій.
6. Обережно зніміть полотно.
7.Зробіть чищення пили по дереву, якщо це необхідно.

УВАГА:

Будьте обережні, щоб не порізати Ваші руки полотном.

- Викидаючи полотно, загорніть його в щільний або гофрований папір. Це допоможе відвернути порізи кого-небудь викинутим полотном.

Встановлення полотна

Виконайте зазначені нижче дії:

1.Зніміть батарейний блок з пили по дереву.
2. Видаліть будь-які обрізки з зони полотна.
3. Використайте важіль підняття нижнього захисного пристрою, щоб втягнути (відкрити) нижній захисний пристрій.
4. Встановіть полотно, як показано на ілюстрації (Див. Мал. 13).

Переконайтеся, що як напрямок стрілки на полотні, так і напрямок стрілки на верхній кришці полотна вказують в одному напрямку.

5.Встановіть зовнішню шайбу на місце.
6. Вставте шестигранний болт.
7. Утримуйте кнопку блокування шпинделя в натиснутому положенні. Це відверне обертання полотна.
8. Надійно затягніть шестигранний болт шестигранним ключем, що поставляється. Сховайте шестигранний ключ.

ПРИМИТКА:

Зберігайте шестигранний ключ у відсіку для зберігання у корпусі пили по дереву, коли Ви не користуєтесь ним.

⚠️ ОБЕРЕЖНО

Недотримання цих вказівок може призвести до важких травм.

Для належного використання батарейного блока

Нікель-металогідридний батарейний блок (EY9251)

• Перед зберіганням повністю зарядіть нікель- металогідридну батарею, щоб забезпечити більш тривалий термін служби.
  •Діапазон температури навколишнього середовища складає від 0°C (32°F) до 40°C (104°F).

Якщо батарейний блок буде використовуватись при температурі батареї нижче 0°C (32°F), інструмент може не функціонувати належним чином. В цьому випадку для належного функціонування батареї повністю зарядіть батарею до завершення зарядки.

- Якщо батарейний блок не використовується, зберігайте його подалі від таких металевих речей, як скріпки, монети, ключі, цвяхи, шурупи, або інших дрібних металевих речей, які можуть призвести до контакту однієї клеми з іншою.

Зберігання батарейних блоків разом може стать причиною виникнення іскр, опіків або пожежі.

- Під час роботи з нікель-металогідридним батарейним блоком переконайтесь, що місце добре провітрюється.

Термін служби батарейного блоку

Акумуляторні батареї мають обмежений термін служби. Якщо після зарядки час функціонування стає надмірно коротким, замініть батарейний блок на новий.

ПРИМИТКА:

•Використання за дуже гарячих або холодних умов скорочує час роботи на одній зарядці.
•Навіть якщо Ви не використовуєте пилу по дереву, заряджайте батарейний блок як мінімум один раз кожні шість місяців.

Утилізація батареї

УВАГА:

•З метою захисту навколишнього середовища та утилізації матеріалів, переконайтеся, що вона утилізована в офіційно визначеному місці, якщо такі є у Вашій країні.

Очищення пили по дереву

Утримуйте Вашу пилу по дереву у чистоті для збереження добрих характеристик різання та безпечного використання.

Виконайте зазначені нижче дії:

1.Зніміть батарейний блок з пили по дереву.
2. Витріть пилу по дереву сухою, м'якою тканиною. Не використовуйте мокру тканину або рідини для чищення.

Вони можуть пошкодити покриття пили по дереву.

1. Переконайтеся, що Ви видалили будь-яку олію або жир, які можуть зробити пилу по дереву слизькою або важкою для втримання.
   4.Зніміть полотно та витріть пил.

УВАГА:

Для запобігання травми або пошкодження а прибору, ніколи не опускайте ніякої деталі інструменту в рідину.

VI. ПРИЛАДДЯ

ОБЕРЕЖНО

• Використання будь-якого приладдя, не переліченого в даному посібнику, може призвести до пожежі, удару електричним струмом або травми. Використовуйте лише рекомендоване приладдя.
•Використання полотна для різання матеріалу, який є товщим або тоншим за рекомендований для даного полотна, може призвести до нерівного відрізу, та може збільшити ризик "віддачі" або іншої травми.

Полотно для дерев'яного матеріалу

•EY9PW17A

Для різання дерева взагалі

Направляюча планка (Додаткова приналежність)

•EY3500B7727

Для зручного різання прорізів та різання однакової ширини, що повторюється

Батарейний блок

•EY9251

Зарядний пристрій

•EY0110

VII. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Напруга мотору 18 В постійного струму
Швидкість обертання полотна		2900 об/хв
Розмір полотна	Зовнішній діаметр 165 мм (6-1/2")Діаметр внутрішнього отвору	20 мм (25/32")
Максимальна глибина різання		3 - 56 мм (1/8" - 2-7/32") (φ165 мм полотно)※ Кут різання 50°⋯ 32 мм (1-9/32")
Розміри(Довжина × Ширина × Висота)		375 × 200 × 264 мм(14-3/4" × 7-7/8" × 10-13/32")
Регулювання кута різання		0 - 50°
Вага (з батарейним блоком)		4 кг (8,82 фунти)

Батарейний блок (EY9251)

Використовувана батарея	Нікель-металогідридна батарея
Напруга	18 В постійного струму (1,2 В × 15 елементів)

Зарядний пристрій (EY0110)

Модель	EY0110
Електричні параметри	Див. табличку з електричними параметрами на нижній поверхні зарядного пристрою.
Вага	0,78 кг (1,72 фунти)
Час зарядження	65 хвилин (EY9251)

ПРИМИТКА:

• Не заряджайте нікель-кадмієві батарейні блоки типу "Y".
• Для отримання інформації про придатні для цього зарядного пристрою батарейні блоки, дивіться табличку на зарядному пристрої або останній загальний каталог.
