Tipo di prodotto	Sega circolare senza fili
Marca	Panasonic
Modello	EY4542
Tensione motore	14,4 V CC
Velocità a vuoto	3600 min⁻¹ (giri/min)
Diametro lama	135 mm (5-3/8")
Foro lama	20 mm (25/32")
Profondità di taglio massima	0 – 46 mm (0" – 1-13/16")
Lunghezza totale	329 mm (12-61/64")
Peso (con batteria EY9L40/EY9L41)	2,65 kg (5,7 lbs)
Tipo di batteria	Li-ion ricaricabile
Capacità batterie compatibili	EY9L40 (3 Ah) / EY9L41 (3,3 Ah)
Caricabatterie	EY0L80
Materiali tagliati	Legno, metalli ferrosi non temprati, metalli non ferrosi, plastica
Tipi di lame consigliate	Carburo per metallo (EY9PM13C), legno (EY9PW13A), plastica (EY9PP13B)
Raccolta polvere	Cassetto polvere integrato + adattatore aspirapolvere (EY9X012E)

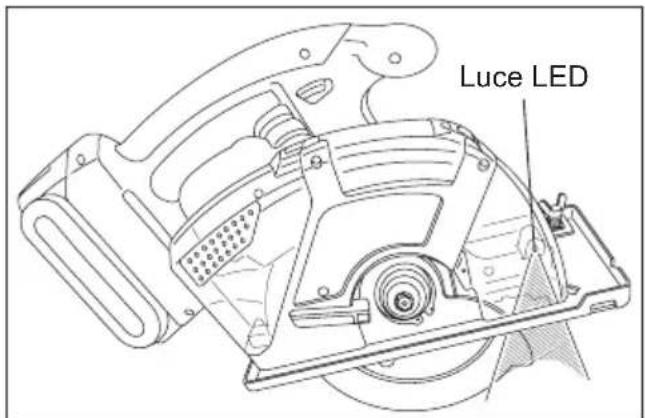

Illuminazione	Lampada LED integrata
Protezioni	Protezione lama inferiore automatica, freno lama, protezione contro surriscaldamento e scarica eccessiva
Manutenzione	Pulizia con panno asciutto; affidare le riparazioni a un centro autorizzato
Garanzia	Vedere scheda di garanzia inclusa

Domande frequenti - EY4542 PANASONIC

Quali sono le precauzioni di sicurezza essenziali per utilizzare la sega circolare Panasonic EY4542?

Leggere interamente il manuale prima dell'uso. Indossare sempre occhiali di sicurezza e una mascherina antipolvere. Non avvicinare mai le mani alla zona di taglio e tenere la sega con entrambe le mani. Assicurarsi che la protezione lama inferiore funzioni correttamente prima di ogni utilizzo.

Come cambiare la lama della sega EY4542?

Rimuovere la batteria dall'utensile. Utilizzare la maniglia retrattile per aprire la protezione lama inferiore. Tenere premuto il pulsante di bloccaggio del mandrino, quindi allentare il bullone esagonale con la chiave fornita. Sostituire la lama assicurandosi che le frecce di rotazione corrispondano. Stringere il bullone dopo aver rimontato la rondella.

Qual è l'autonomia della batteria Li-ion?

L'autonomia dipende dal materiale tagliato e dalla capacità della batteria. Con una batteria EY9L40 (3 Ah), il tempo di utilizzo è di circa 35 minuti per un uso continuo tipico. La ricarica completa richiede circa 50 minuti con il caricabatterie EY0L80.

Come regolare la profondità di taglio?

Rimuovere la batteria. Allentare il dado di regolazione della profondità situato sulla guida. Regolare la profondità utilizzando le graduazioni sulla protezione lama inferiore. Per una tavola di 10 mm, regolare la lama in modo che sporga di circa 5 mm sotto il pezzo. Riserrare il dado prima di segare.

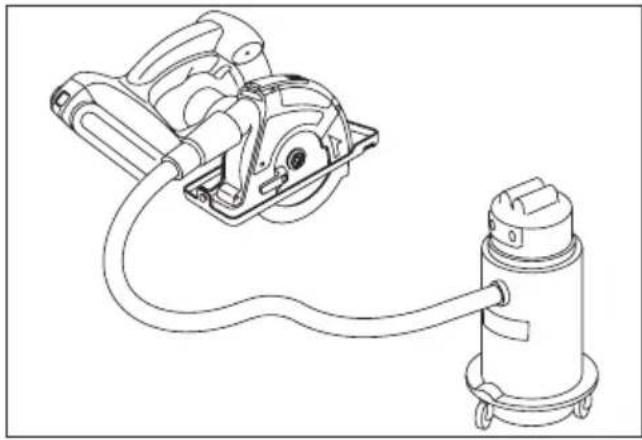

Posso utilizzare un aspirapolvere per raccogliere la polvere?

Sì, la sega è compatibile con un aspirapolvere tramite l'adattatore per tubo EY9X012E (venduto separatamente). Collegare un tubo di diametro interno 25–38 mm. Durante il taglio di metallo, NON utilizzare l'aspirapolvere a causa del rischio di incendio dovuto alle scintille.

Come evitare il fenomeno di contraccolpo (kickback)?

Per evitare il contraccolpo, tenere saldamente la sega con entrambe le mani e posizionare il corpo di lato alla lama. Sostenere correttamente i pezzi grandi. Utilizzare lame ben affilate e non forzare mai la sega. In caso di blocco, rilasciare l'interruttore e attendere l'arresto completo della lama prima di rimuovere la sega.

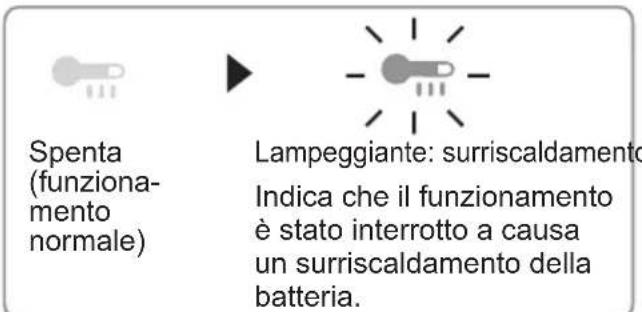

Cosa fare se la spia di surriscaldamento lampeggia?

La spia di surriscaldamento arancione lampeggia quando la protezione termica si attiva. Lasciare raffreddare completamente l'utensile (almeno 30 minuti) prima di riutilizzarlo. Evitare utilizzi prolungati senza pause per prevenire questo fenomeno.

Quali tipi di lame posso utilizzare con questa sega?

Utilizzare solo lame di 135 mm di diametro con un foro di 20 mm. Le lame consigliate sono: EY9PM13C (metallo), EY9PW13A (legno), EY9PP13B (plastica). Non utilizzare mai mole abrasive o lame danneggiate.

Come mantenere correttamente la sega EY4542?

Prima di qualsiasi manutenzione, rimuovere la batteria. Pulire l'utensile con un panno asciutto – non utilizzare mai liquidi. Rimuovere regolarmente la polvere dal cassetto polvere e dal coperchio anteriore. Per qualsiasi riparazione, contattare un centro di assistenza autorizzato Panasonic.

Come caricare la batteria Li-ion?

Collegare il caricabatterie EY0L80 a una presa di corrente. Inserire la batteria allineando i segni. La spia verde lampeggia durante la carica e diventa verde fissa quando la carica è completa. Se la batteria è calda, la spia arancione lampeggia fino al raffreddamento. Il tempo di carica per una batteria da 3 Ah è di circa 50 minuti.

MANUALE UTENTE EY4542 PANASONIC

Prima di usare questa unità, leggere completamente queste istruzioni e conservare il manuale per usi futuri.

DESCRIZIONE DELLE FUNZIONI

[Batterie autonome Ni-MH/Ni-Cd]

Durée de chargement		7,2 V	9,6 V 12	V 15,6 V 18	V 24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086
		20 min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
			25 min.
	2 Ah	EY9168 E	Y9188	EY9106	EY9136		EY9116
				EY9107			EY9117
		30 min.					60 min.
	3 Ah			EY9200	EY9230	EY9210	EY9116
				45 min.	90 min.
	3,5 Ah			EY9201	EY9231	EY9215	EY9116
				55 min.	65 min.

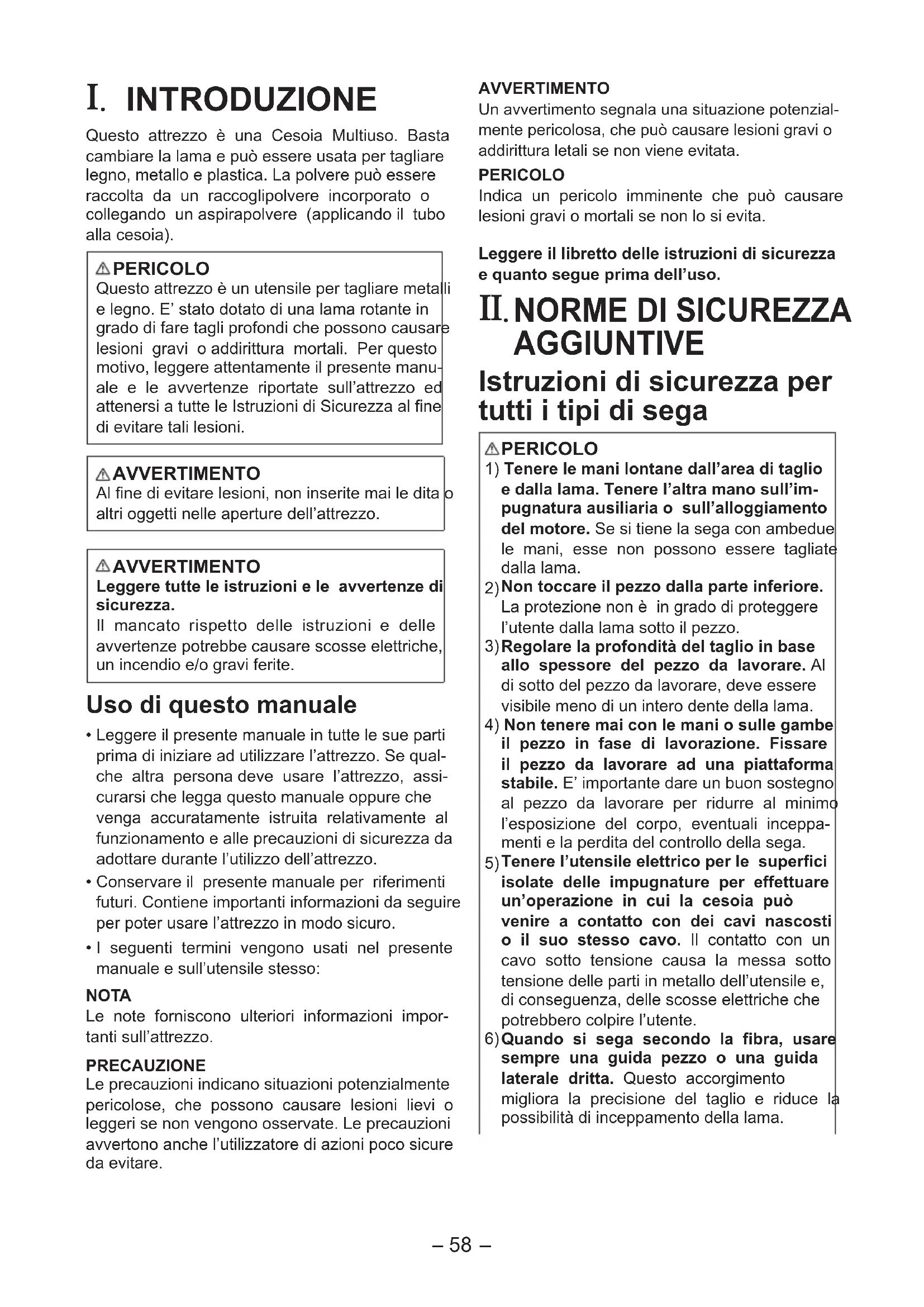

Questo attrezzo è una cesoia multiuso. Basta cambiare la lama e può essere usata per tagliare legno, metallo e plastica. La polvere può essere raccolta da un raccoglipolvere incorporato o collegando un aspirapolvere (applicando il tubo alla cesoia).

PERICOLO

Questo attrezzo è un utensile per tagliare metalli e legno. È stato dotato di una lama rotante in grado di fare tagli profondi che possono causare lesioni gravi o addirittura mortali. Per questo motivo, leggere attentamente il presente manuale e le avvertenze riportate sull'attrezzo ed attenersi a tutte le Istruzioni di Sicurezza al fine di evitare tali lesioni.

AVVERTIMENTO

Al fine di evitare lesioni, non inserire mai le dita o altri oggetti nelle aperture dell'attrezzo.

AVVERTIMENTO

Leggere tutte le istruzioni e le avvertenze di sicurezza.

Il mancato rispetto delle istruzioni e delle avvertenze potrebbe causare scosse elettriche, un incendio e/o gravi ferite.

Uso di questo manuale

• Leggere il presente manuale in tutte le sue parti prima di iniziare a utilizzare l'attrezzo. Se qualche altra persona deve usare l'attrezzo, assicurarsi che legga questo manuale oppure che venga accuratamente istruita relativamente al funzionamento e alle precauzioni di sicurezza da adottare durante l'utilizzo dell'attrezzo.
• Conservare il presente manuale per riferimenti futuri. Contiene importanti informazioni da seguire per poter usare l'attrezzo in modo sicuro.
• I seguenti termini vengono usati nel presente manuale e sull'utensile stesso:

NOTA

Le note forniscono ulteriori informazioni importanti sull'attrezzo.

PRECAUZIONE

Le precauzioni indicano situazioni potenzialmente pericolose, che possono causare lesioni lievi o leggeri se non vengono osservate. Le precauzioni avvertono anche l'utilizzatore di azioni poco sicure da evitare.

AVVERTIMENTO

Un avvertimento segnala una situazione potenzialmente pericolosa, che può causare lesioni gravi o addirittura letali se non viene evitata.

PERICOLO

Indica un pericolo imminente che può causare lesioni gravi o mortali se non lo si evita.

Leggere il libretto delle istruzioni di sicurezza e quanto segue prima dell'uso.

II. NORME DI SICUREZZA AGGIUNTIVE

Istruzioni di sicurezza per tutti i tipi di sega

PERICOLO

1) Tenere le mani lontane dall'area di taglio e dalla lama. Tenere l'altra mano sull'impugnatura ausiliaria o sull'alloggiamento del motore. Se si tiene la sega con ambedue le mani, esse non possono essere tagliate dalla lama. 2) Non toccare il pezzo nella parte inferiore. La protezione non è in grado di proteggere l'utente dalla lama sotto il pezzo. 3) Regolare la profondità del taglio in base allo spessore del pezzo da lavorare. Al di sotto del pezzo da lavorare, deve essere visibile meno di un intero dente della lama. 4) Non tenere mai con le mani o sulle gambe il pezzo in fase di lavorazione. Fissare il pezzo da lavorare ad una piattaforma stabile. È importante dare un buon sostegno al pezzo da lavorare per ridurre al minimo l'esposizione del corpo, eventuali inceppamenti e la perdita del controllo della sega. 5) Tenere l'utensile elettrico per le superfici isolate delle impugnature per effettuare un'operazione in cui la lama possa venire a contatto con dei cavi nascosti o il suo stesso cavo. Il contatto con un cavo sotto tensione causa la messa sotto tensione delle parti in metallo dell'utensile e, di conseguenza, delle scosse elettriche che potrebbero colpire l'utente. 6) Quando si sega secondo la fibra, usare sempre una guida pezzo o una guida laterale dritta. Questo accorgimento migliorerà la precisione del taglio e riduce la possibilità di inceppamento della lama.

7) Usare sempre delle lame con dei fori sull'albero dal formato e dalla forma giusta (diamante contro rotondo). Una lama non compatibile con i pezzi utilizzati nel montaggio della sega girerà in modo eccentrico, causando così la perdita del controllo della sega. 8) Non usare mai delle rondelle o dei bulloni errati o danneggiati per la lama. Le rondelle e i bulloni della lama sono stati progettati specificamente per la sega, al fine di ottenere le migliori prestazioni ed un funzionamento sicuro.

Istruzioni di sicurezza aggiuntive per tutti i tipi di sega

Causa e prevenzione del contraccolpo:

• Il contraccolpo è la reazione improvvisa di una lama inceppata o male allineata, che causa il sollevamento e l'allontanamento della lama dal pezzo in direzione dell'operatore.
• Quando la lama si inceppa, la stessa inizia a perdere velocità e la reazione del motore porta l'apparecchio rapidamente verso l'operatore.
• Se la lama si piega o esce dalla linea di taglio, i denti posti sul bordo posteriore della lama possono penetrare nella superficie superiore del legno, causando così l'allontanamento della lama dal taglio e lo sbalzo all'indietro della stessa in direzione dell'operatore.

Il contraccolpo è il risultato dell'utilizzo errato dell'utensile e/o di procedure operative o condizioni errate; esso può essere evitato prendendo le seguenti precauzioni:

1) Tenere la sega con entrambe le mani e tenere le braccia in una posizione che consenta di resistere alla spinta del contraccolpo. Posizionarsi da un lato della lama, ma non in linea con la stessa.

Il contraccolpo può causare uno sbalzo all'indietro della sega, ma può essere controllato se si prendono le dovute precauzioni.

2) Quando la lama si inceppa o quando si deve interrompere il lavoro per qualsiasi motivo, rilasciare la leva di scatto e tenere la sega ferma nel materiale fino a quando la lama non si sia arrestata completamente. Non cercare mai di rimuovere la sega dal pezzo o di estrarla quando la lama è in movimento, altrimenti si può verificare il contraccolpo.

Individuare la causa dell'inceppamento e adottare le misure opportune per eliminarla.

3) Quando si deve riprendere il lavoro, inserire la lama della sega nel taglio e verificare che i denti non si incastrino nel materiale. Se la lama della sega si dovesse inceppare, al momento dell'accensione, la lama potrebbe sbalzare verso l'alto o si potrebbe verificare un contraccolpo. 4) Sostenere i pannelli grandi per ridurre al minimo il rischio di inceppamento e contraccolpo della lama.

I pannelli grandi tendono ad abbassarsi sotto il proprio peso. In tal caso, occorre posizionare dei sostegni sotto il pannello in due posizioni, ossia vicino alla linea di taglio e vicino al bordo del pannello.

5) Non usare lame molto affilate o danneggiate. Una lama non affilata o installata in modo errato può creare un taglio stretto, causando così un livello eccessivo di frizione, inceppamento e contraccolpi della lama. 6) Le leve di bloccaggio della profondità della lama e della regolazione del bisello devono essere strette e fissate in modo ben saldo prima di effettuare il taglio.

Se la regolazione della lama dovesse cambiare durante il taglio, si potrebbero verificare l'inceppamento e il contraccolpo della sega.

7) Fare particolare attenzione quando si deve effettuare un taglio "a tuffo" in pareti esistenti o altre aree cieche.

La lama sporgente serve per tagliare oggetti che possono causare contraccolpi.

Istruzioni di sicurezza per questo tipo di sega

1) Prima dell'uso, verificare che la protezione inferiore si chiuda correttamente. Non usare la sega se la protezione inferiore non si muove liberamente e si chiude istantaneamente. Non serrare o fissare la protezione inferiore nella posizione di apertura.

Se la sega dovesse cadere accidentalmente, la protezione inferiore si può piegare. Sollevare la protezione inferiore con la leva di ritorno e assicurarsi che il movimento della stessa sia libero e privo di interferenze con la lama o con le altre parti, a ogni angolo e a ogni profondità del taglio.

2) Controllare il funzionamento della molla della protezione inferiore. Se la protezione e la molla non dovessero funzionare correttamente, occorre farle riparare prima dell'uso.

La protezione inferiore può funzionare in modo lento per via di parti danneggiate, depositi di prodotti gommosi o sporcizia.

3) La protezione inferiore deve essere ritirata manualmente solo per i tagli particolari, quali "tagli a tuffo" e "tagli composti". Sollevare la protezione inferiore usando la leva di ritorno della protezione inferiore. Appena la lama entra nel materiale, occorre rilasciare la protezione inferiore.

Per tutti gli altri lavori, la protezione inferiore deve funzionare in modo automatico.

4) Verificare sempre che la protezione inferiore copra la lama prima di posare la sega sul banco o al suolo.

Una lama non protetta può far sì che la sega giri all'indietro, tagliando qualsiasi cosa trovi. Tenere in considerazione il tempo richiesto per l'arresto della lama dopo il rilascio dell'interruttore.

5) Non utilizzare mole abrasive. 6) Indossare una maschera antipolvere, nel caso in cui il lavoro da eseguire generi della polvere. 7) Utilizzare lame per seghe indicate dal Produttore. 8) Utilizzare delle protezioni uditive, in caso di utilizzo prolungato dell'attrezzo. 9) Il rischio di contraccolpo aumenta man mano che il pacco batteria si scarica. 10) Analizzare attentamente il materiale. Evitare di tagliare altri materiali. 11) Evitare di far cadere l'attrezzo. 12) Non far ruotare l'attrezzo. 13) Non coprire mai le fessure di ventilazione ed evitare che vi si depositino polvere o altri materiali. 14) Non stringere l'attrezzo in una morsa. Non usare mai l'attrezzo tenendolo rovesciato in una morsa. Questa posizione è estremamente pericolosa e può provocare gravi incidenti. 15) Non indossare mai guanti lavorati a maglia. 16) Assicurarsi che nessuno si trovi al di sotto di voi durante l'uso dell'attrezzo in luoghi elevati. 17) Non toccare la lama subito dopo averla usata. Potrebbe essere calda e scottare la pelle. 18) Non toccare il materiale subito dopo il taglio. Potrebbe essere molto caldo. 19) Non impiegare olio da taglio. L'uso di tale sostanza potrebbe provocare degli incendi. 20) Non tagliare pezzi coperti o macchiati di gas, olio, solventi, diluenti, ecc.

L'esposizione a questi tipi di materiale potrebbe danneggiare la protezione trasparente.

21) Non rimuovere la protezione trasparente né la protezione inferiore. In caso di danneggiamento o smarrimento della protezione trasparente o della protezione inferiore, far riparare l'utensile presso un centro assistenza autorizzato. 22) Non avviare il funzionamento della lama quando questa è a contatto con il pezzo da lavorare. Prima di iniziare il taglio, attendere che la lama raggiunga la velocità massima.

Simbolo

Simbolo	Significato
V	Volt
—— ——	Corrente continua
n0	Nessuna velocità del carico
··· min-1	Giri o reciprocazioni
A	Ampères

AVVERTENZA

• Usare esclusivamente i pacchi batteria Panasonic progettati per l'uso con questo attrezzo ricaricabile. Non smaltire il pacco batteria nel fuoco, né esporlo a calore eccessivo.
• Non avvitare chiodi o simili nel pacco batteria, non sottoporlo a urti, non disassemblarlo, né tentare di modificarlo.
• Impedire che oggetti metallici vengano a contatto con i terminali del pacco batteria. Non trasportare né conservare il pacco batteria nello stesso contenitore di chiodi o oggetti metallici simili. Non caricare il pacco batteria in luoghi con alte temperature, come vicino al fuoco o alla luce diretta del sole. In caso contrario, la batteria potrebbe surriscaldarsi, incendiarsi o esplodere.
• Usare esclusivamente l'apposito caricabatteria per caricare il pacco batteria. In caso contrario, la batteria potrebbe presentare perdite, surriscaldarsi o esplodere.
• Dopo aver rimosso il pacco batteria dall'attrezzo o dal caricabatteria, rimontare sempre il coperchio del pacco batteria. In caso contrario, i contatti della batteria potrebbero andare in cortocircuito, con conseguente rischio d'incendio.

III. MONTAGGIO

Applicazione o rimozione del pacco batteria

PRECAUZIONE:

Prima di inserire il pacco batteria, controllare che l'interruttore di accensione dell'attrezzo si azioni correttamente e che ritorni nella posizione "OFF" quando lo si rilascia.

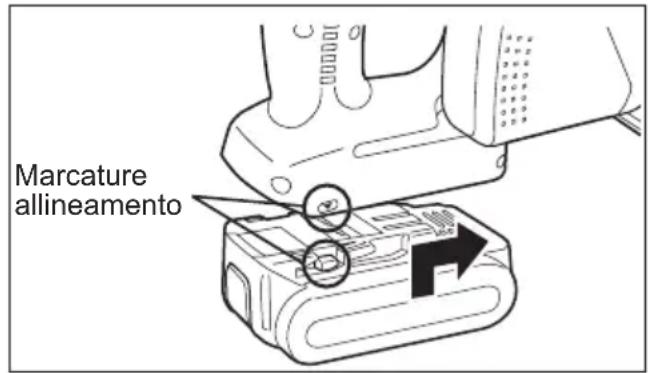

1. Per collegare il pacco batteria (Vedere la fig. 2) Installare il pacco batteria, allineandosi con le marcature.
2. Far scorrere il pacco batteria finché non si blocca in posizione.

Fig. 2

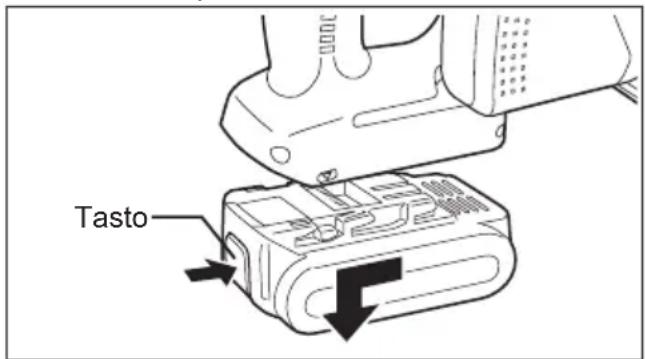

1. Per rimuovere il pacco batteria (Vedere la fig. 3) Premere il tasto sulla parte anteriore per rilasciare il pacco batteria.

Fig. 3

IV. FUNZIONAMENTO

Prima di usare l'attrezzo

Questo utensile è stato progettato per il taglio di materiali ferrosi non temprati, materiali non ferrosi, legno e plastica. Fare riferimento al paragrafo "Accessori" per consultare la lista delle lame da impiegare con questo utensile in base alle diverse applicazioni. Al fine di ridurre il rischio di lesioni, attenersi alle seguenti precauzioni:

• Non tagliare materiale impilato. Tagliare un pezzo alla volta. Non tagliare acciaio duro.

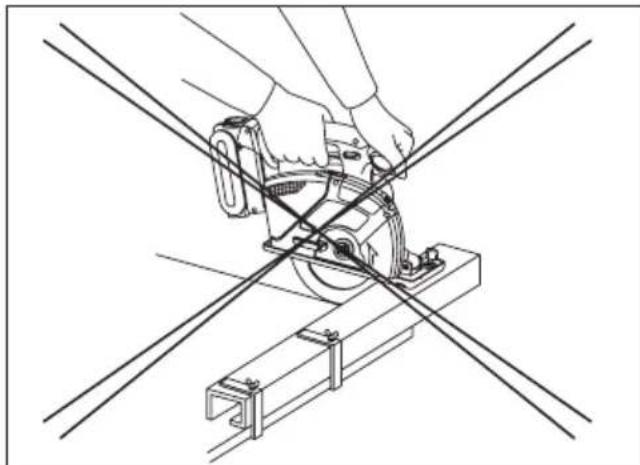

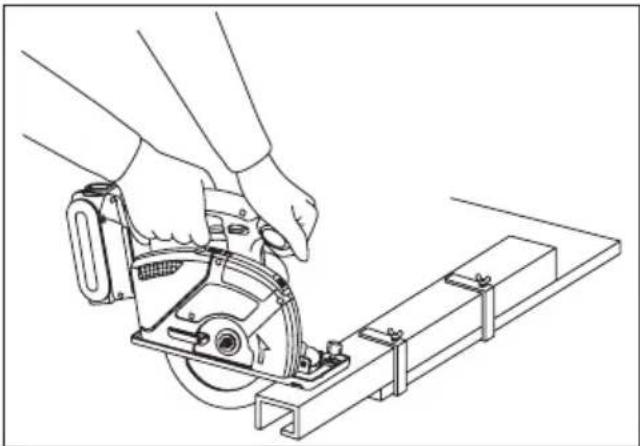

• Tagliare i materiali con il bordo più largo del pattino, sopra il lato fisso del materiale.
• Non toccare a mani nude la lama della sega, il pezzo da lavorare o le schegge immediatamente dopo il taglio; potrebbero essere caldi e scottare la pelle.

Ogni volta che viene usato l'attrezzo, assicurarsi che sia in buone condizioni operative.

Usare la seguente lista di controllo:

1. La lama è stata installata nella direzione giusta? La freccia della lama deve puntare nella stessa direzione della freccia posta sul coperchio della lama superiore.
2. La lama è stata installata correttamente?

Assicurarsi che il bullone esagonale sia ben serrato. (Vedere la fig. 6)

1. La lama sembra sana?

Sostituire la lama immediatamente se fosse spaccata oppure se ci sono dei denti rotti.

1. La protezione inferiore si chiude correttamente?

AVVERTIMENTO

Per evitare lesioni personali, non usare l'attrezzo se la protezione inferiore non si dovesse chiudere rapidamente sulla lama.

1. La protezione trasparente è stata installata saldamente?
2. Il pacco batteria è carico e ben inserito nell'attrezzo?
3. Il dato di regolazione della profondità usato per il taglio è fissato saldamente?
4. Il pezzo da lavorare è fissato saldamente al cavalletto o al banco della sega?

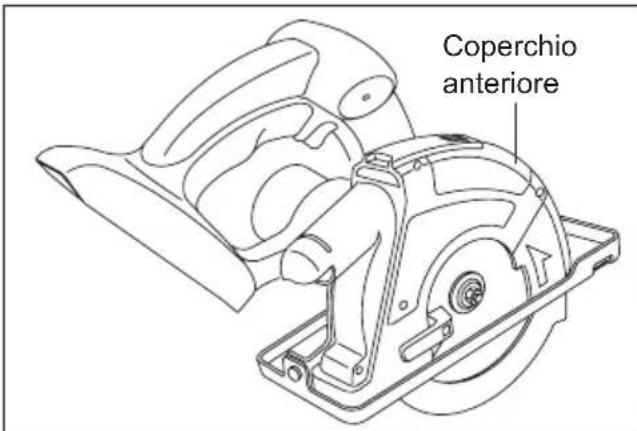

5. Il raccoglipolvere o il coperchio anteriore sono ostruiti a causa della polvere?

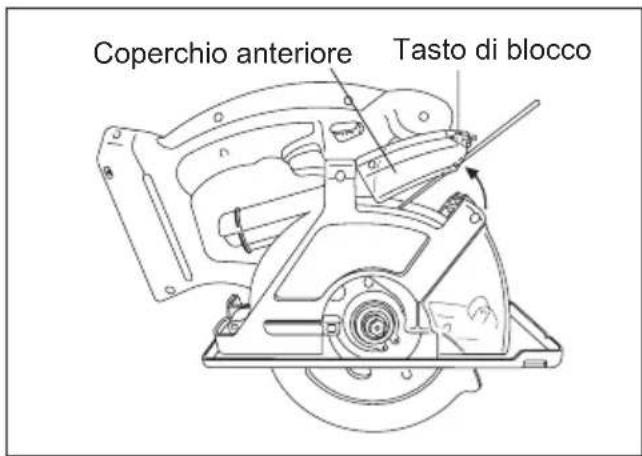

Sbloccare il tasto di blocco sul coperchio anteriore e rimuovere l'eventuale polvere che si

è accumulata all'interno del coperchio. Se il coperchio è ostruito, usare un oggetto lungo, ad esempio un cacciavite manuale, per liberarlo. Dopodiché, chiudere il coperchio anteriore. (Vedere la fig. 4)

Fig. 4

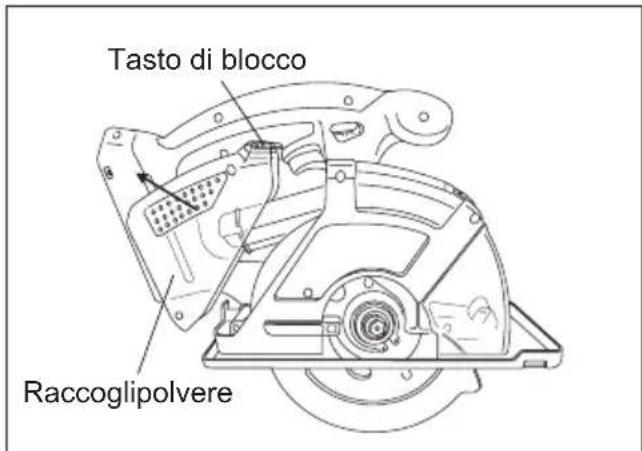

Se è presente della polvere nel raccoglipolvere, sbloccare il tasto di blocco del raccoglipolvere, estrarre il raccoglipolvere e rimuovere la polvere. Dopodiché, rimontare il raccoglipolvere. (Vedere la fig. 5)

Fig. 5

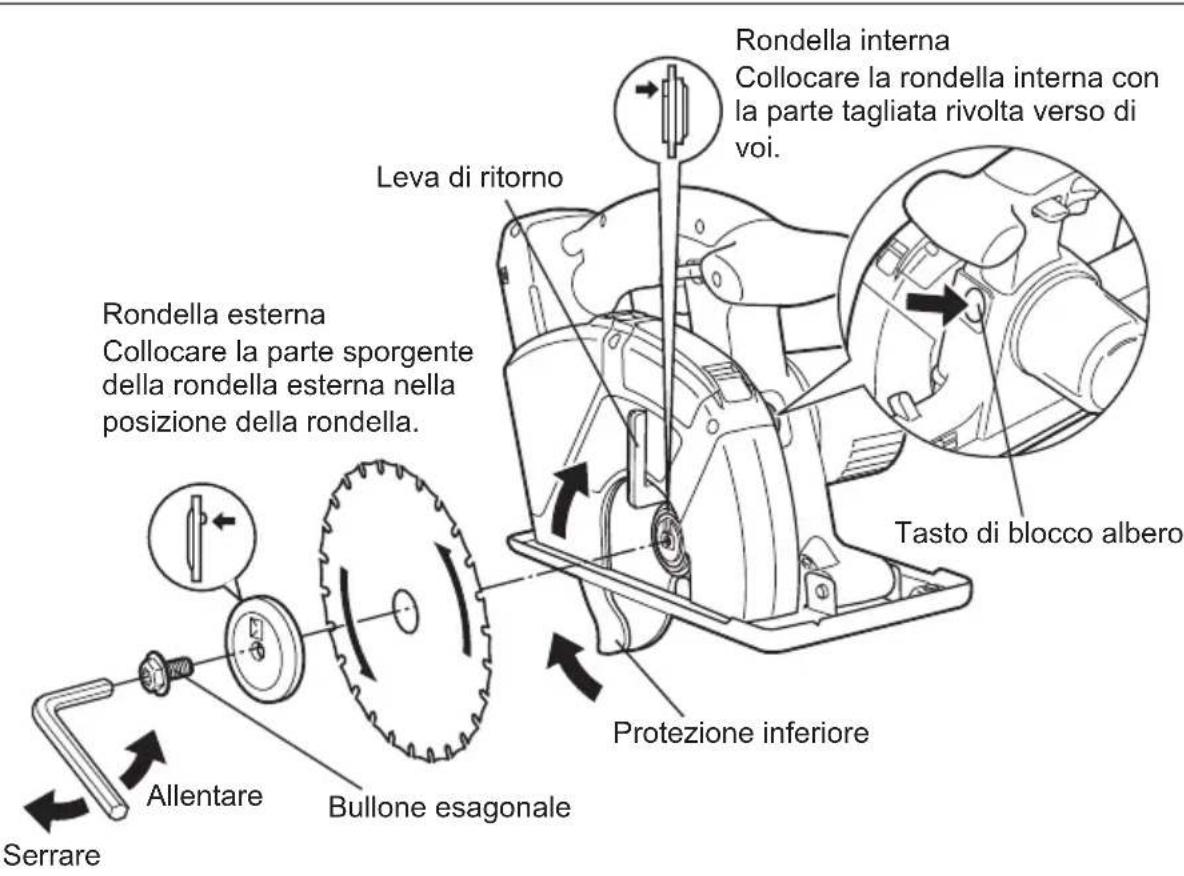

Installazione della lama

Procedere come segue:

1. Rimuovere il pacco batteria dall'attrezzo.
2. Rimuovere i frammenti di metallo alla lama.
3. Usare la leva di ritorno per aprire la protezione inferiore.
4. Installare la lama seguendo l'illustrazione qui sopra. (Vedere la fig. 6)

1. Installare la rondella esterna nella posizione giusta.
2. Inserire il bullone esagonale.
3. Tenere il tasto di blocco albero premuto. Questo serve ad evitare la rotazione della lama.
4. Serrare il bullone esagonale in modo ben saldo, usando la chiave esagonale in dotazione.

NOTA:

Lasciare la chiave esagonale nella fessura di custodia posta sul telaio della cesoia, quando la stessa non viene usata.

AVVERTENZA

L'inosservanza di queste istruzioni può causare gravi lesioni fisiche.

Rimozione della lama

PRECAUZIONE:

La lama rimane calda immediatamente dopo il taglio. Assicurarsi di far raffreddare la lama prima di rimuoverla.

Procedere come segue:

1. Rimuovere il pacco batteria dall'attrezzo.
2. Tenere premuto il tasto di blocco albero. Questo serve ad evitare la rotazione della lama.
3. Usare la chiave esagonale in dotazione per allentare il bullone esagonale.

NOTA:

Tenere la chiave esagonale nella fessura di custodia posta sul telaio della cesoia quando non la si usa.

1. Rimuovere il bullone esagonale e la rondella esterna.
2. Usare la leva di ritorno per aprire la protezione inferiore.
3. Rimuovere delicatamente la lama.
4. Pulire l'attrezzo se necessario.

PRECAUZIONE:

Fare attenzione a non tagliarsi le mani sulla lama.

• Quando si deve gettare via una lama, avvolgere la stessa in carta molto spessa o cartone ondulato.

Questo serve per prevenire eventuali tagli se qualcuno dovesse toccare la lama.

Fig. 6

Uso dell'Attrezzo

PRECAUZIONE:

Onde ridurre il rischio di lesioni, leggere le Istruzioni di Sicurezza contenute nel presente manuale, prima di utilizzare l'attrezzo.

△AVVERTIMENTO

Onde ridurre il rischio di lesioni, indossare occhiali protettivi od occhiali con schermature laterali durante l'uso della cesoia. Inoltre, indossare una maschera antipolvere durante il taglio di materiali che generano una quantità eccessiva di particolato. Non usare la cesoia sotto la pioggia. In caso contrario, si potrebbe produrre un'elettrocuzione o la cesoia potrebbe emettere del fumo.

Non tagliare materiali sui quali si trovano solventi per vernici, benzina, olio, o accumuli simili. In caso contrario il raccoglipolvere potrebbe rompersi e provocare lesioni.

Seguire i punti sotto riportati:

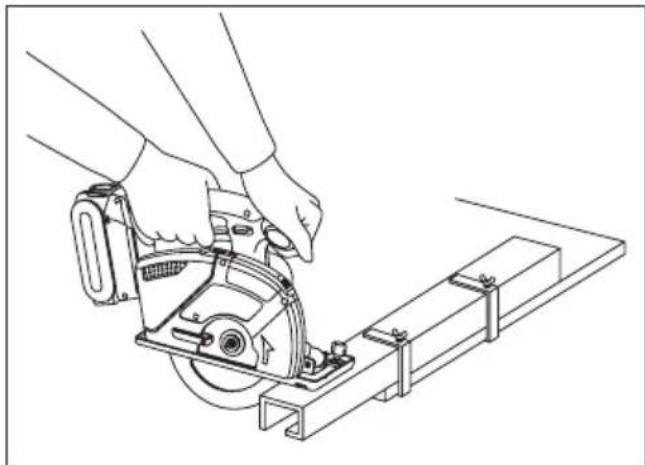

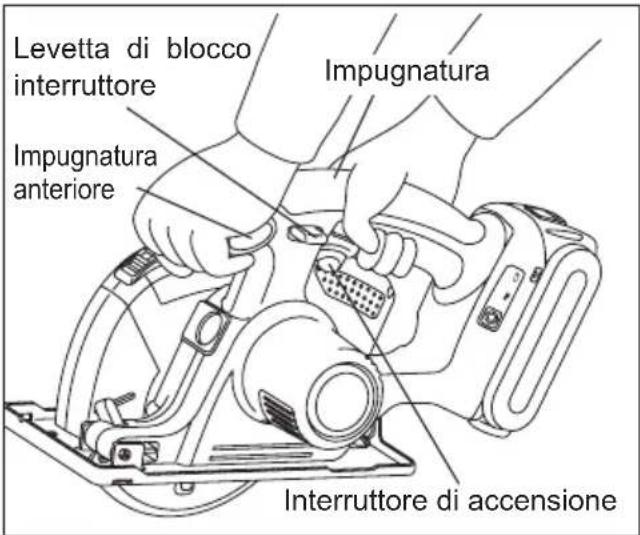

Tenere l'attrezzo con ambedue le mani. (Vedere la fig. 8) Non tentare di togliere il materiale tagliato quando la lama è ancora in movimento.

1. Allineare la linea visiva sul pattino con la linea di taglio. (Vedere la fig. 7)

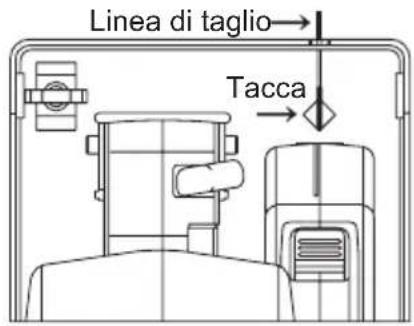

Allineamento con la linea di taglio

• Posizionare il tallone sul pattino sopra la linea di taglio, allineando gli angoli superiore ed inferiore dell'apertura a forma di diamante con la linea.

Dal momento che la posizione di taglio può differire a seconda della lama, fare un taglio di prova prima di procedere.

Fig. 7

1. Premere la levetta di blocco interruttore verso il basso, poi premere l'interruttore di accensione per avviare il motore e quindi rilasciare la levetta di blocco interruttore.

Fig. 8

PRECAUZIONE:

• Controllare che la levetta di blocco interruttore funzioni. Se l'interruttore di accensione può essere attivato senza dover premere la levetta di blocco interruttore, interrompere immediatamente l'uso. Portare l'attrezzo ad un centro di assistenza tecnica autorizzato.
• Afferrare sempre il manico con una mano e l'impugnatura frontale con l'altra mano. (Vedere la fig. 8) Afferrare in modo ben saldo e premere la levetta in modo completo.
• La lama non deve toccare il materiale da tagliare prima che abbiate avviato il motore. Attendere che la lama abbia raggiunto piena velocità prima di iniziare a tagliare. Non è possibile bloccare l'interruttore di accensione nella posizione "ON", perché non si deve mai tentare di bloccarlo in posizione "ON".
• Iniziare il taglio quando la lama avrà raggiunto la velocità massima.
• Durante il lavoro, tenere la linea di taglio dritta. Spingere l'attrezzo in avanti con una velocità regolare, osservando la punta della lama attraverso la protezione trasparente.

AVVERTIMENTO

• Al fine di evitare contraccolpi pericolosi, tenere il pattino dell'attrezzo aderente alla superficie del materiale in fase di lavorazione. Non premere mai l'attrezzo con forza. Usare una pressione leggera e costante.
• Se il motore sembra troppo riscaldato, interrompere il lavoro. Lasciare che l'attrezzo si raffreddi prima di continuare il lavoro.
• È consigliabile rimuovere il pacco batteria dopo l'uso e prima di riporre l'attrezzo.

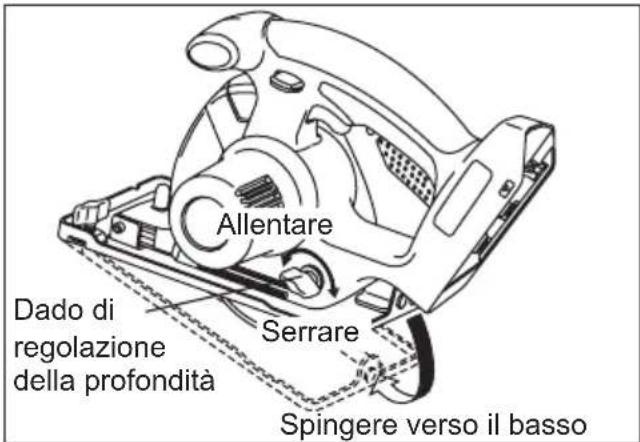

Regolazione della profondità del taglio

Rimuovere il pacco batteria. - Allentare il dado di regolazione della profondità e regolare la profondità di taglio, usando le graduazioni sulla protezione inferiore per misurare la profondità. Una volta finito di regolare la profondità, serrare saldamente il dado di regolazione della profondità. * Se il materiale di legno ha uno spessore di 10 mm (3/8") o inferiore, regolare la profondità di taglio in modo che la lama esca di circa 5 mm (3/16") dal fondo del materiale.

Fig. 9

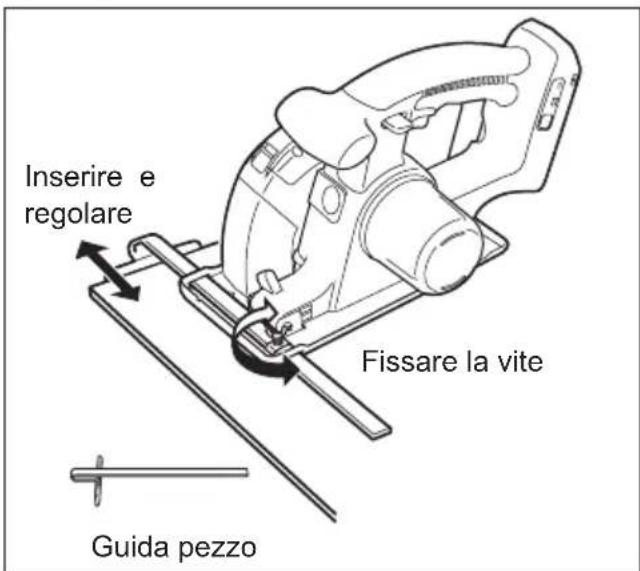

Guida pezzo (EY3500B7727)

(Disponibile come accessorio, non in dotazione) La guida pezzo si dimostra utile nei tagli a pezzo e nei tagli ripetuti di ampiezza uniforme.

Rimuovere il pacco batteria. - Inserire la guida pezzo e regolare la larghezza di taglio. (Vedere la fig. 10) Fissare saldamente la vite per bloccare la guida pezzo.

Fig. 10

Raccolta della polvere

AVVERTIMENTO

• Prima di tagliare materiali metallici, vuotare sempre il raccoglipolvere, aprire il coperchio anteriore e rimuovere la polvere.
• Usare la cesoia con materiali infiammabili nel raccoglipolvere per tagliare materiali metallici potrebbe provocare un incendio.
• Durante il taglio di materiali metallici, usare sempre la cesoia con il raccoglipolvere montato.
• Scintille nell'aria e schegge di metallo potrebbero provocare lesioni.
• Durante il taglio di materiali metallici, non collegare l'aspirapolvere.

Scintille e schegge di metallo caldo potrebbero causare l'incendio dell'aspirapolvere. Usare l'aspirapolvere seguendo le sue istruzioni.

(1) Raccogliere la polvere nel raccoglipolvere.

• Vuotare il raccoglipolvere quando è pieno di polvere.
• Vuotare il raccoglipolvere prima di riporre la cesoia.
• Capacità raccoglipolvere
• Durante il taglio di condotti elettrici con diametro di 25mm (1"), circa 130 tagli
• Durante il taglio di legname 45 mm (1-25/32") x 45 mm (1-25/32"), circa 150 tagli

NOTA:

Alcuni materiali possono far sì che la polvere si accumuli nel coperchio anteriore durante il taglio.

Fig. 11

(2) Uso dell'aspirapolvere per raccogliere la polvere.

• Collegare la cesoia al tubo flessibile usando l'adattatore per tubo flessibile dell'aspirapolvere EY9X012E (venduto separatamente).

Diametro interno tubo flessibile compatibile: da 25 mm (1") a 38 mm (1-1/2")

• Usare l'aspirapolvere seguendo le sue istruzioni.

Fig. 12

NOTA:

Se si riscontra difficoltà nell'espulsione o nella raccolta di polvere, la presa della polvere potrebbe essere ostruita. Aprire il coperchio anteriore e rimuovere l'eventuale polvere.

Pannello di controllo

(1) (2) (3)

(1) Luce LED Fig. 13

Prima di usare la luce LED, tirare sempre l'interruttore di alimentazione una volta.

Premere il tasto per accendere la luce LED.

La luce illumina grazie ad un consumo minimo e non influenza negativamente la prestazione dell'avvitatore, né la capacità della batteria.

PRECAUZIONE:

• La luce LED incorporata è stata realizzata per l'illuminazione temporanea di un'area di lavoro ridotta.

Non utilizzarla in sostituzione di una luce normale: la luminosità sarà insufficiente. - Il LED si spegne quando l'attrezzo non viene usato per 5 minuti di seguito.

Precauzione: NON FISSARE DIRETTAMENTE IL RAGGIO

L'utilizzo di comandi, regolazioni e l'attuazione di istruzioni diversi da quelli qui riportati potrebbero provocare un'esposizione pericolosa alle radiazioni.

(2) Spia di avvertenza surriscaldamento

La funzione di protezione da surriscaldamento interrompe il funzionamento dell'attrezzo per proteggere il pacco batteria in caso di surriscaldamento. Quando questa funzione è attiva, sul pannello di controllo lampeggia la spia di avvertenza da surriscaldamento.

• Se si attiva la protezione da surriscaldamento, lasciare raffreddare completamente l'attrezzo (per almeno 30 minuti). Quando la spia di avvertenza da surriscaldamento si spegne, l'attrezzo sarà pronto per l'uso.
• Evitare un uso dell'attrezzo che porti all'attivazione ripetuta della protezione da surriscaldamento.

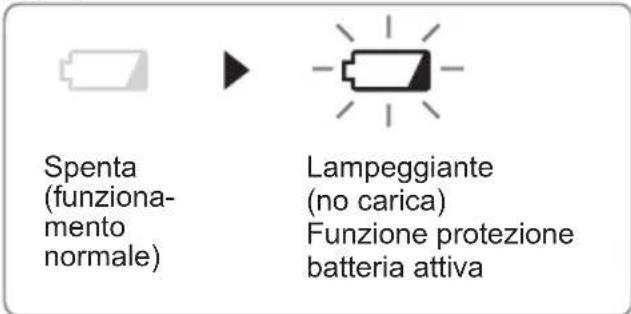

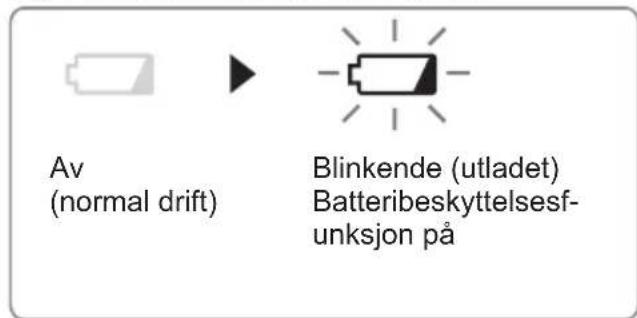

(3) Spia di avvertenza batteria scarica

Lo scaricarsi eccessivo (totale) delle batterie a ioni di litio diminuisce drasticamente la loro autonomia. L'attrezzo è dotato di una funzione di protezione della batteria realizzata per evitare lo scaricarsi eccessivo del pacco batteria.

• La funzione di protezione della batteria si attiva immediatamente prima che la batteria perda la carica, così da far lampeggiare la spia di avvertenza batteria scarica.
• Se si nota la spia di avvertenza batteria scarica, caricare immediatamente il pacco batteria.

Per un corretto utilizzo (ulteriori informazioni)

△AVVERTIMENTO

Onde evitare il rischio di lesioni fisiche gravi:

• È importante usare un utensile appropriato per tenere correttamente il materiale da lavorare ed è usualmente importante tenere la casaia ferma con ambedue le mani per prevenire l'eventuale perdita del controllo della stessa, che potrebbe causare lesioni personali.
• La figura 14 mostra la giusta posizione di lavoro.
• Osservare che le mani siano lontane dall'area del taglio.
• Assicurarsi che le persone circostanti vengano allontanate dall'area di lavoro e dalla parte sottostante il pezzo da lavorare.
• Durante il taglio, non tentare di tenere il materiale con le mani.

Taglio di pannelli di grandi dimensioni

Sostenere i pannelli di grande dimensioni.

Assicurarsi di regolare la profondità del taglio in modo tale da tagliare solo il pezzo da lavorare e non i sostegni. (Vedere la fig. 15) I pannelli di grandi dimensioni tendono ad abbassarsi o a piegarsi se non vengono sostenuti in modo adeguato. Qualora si tenti di tagliare alla livella e sostenere opportunamente il pezzo da lavorare, la lama tenderà ad incepparsi, causando contraccolpi. (Vedere la fig. 16)

Non sostenere il materiale in una posizione lontana dal taglio.

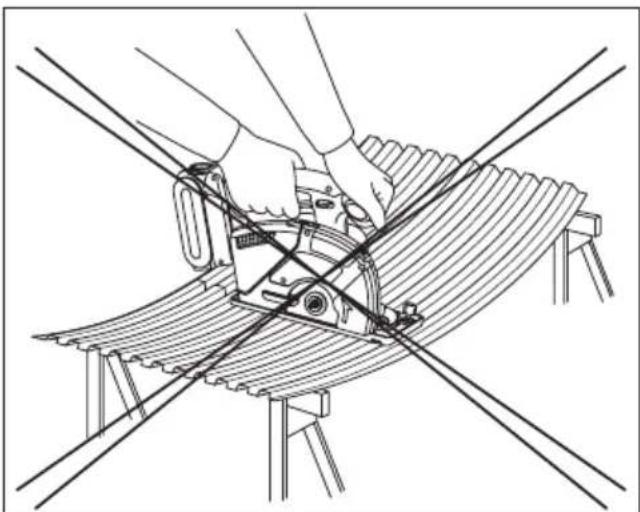

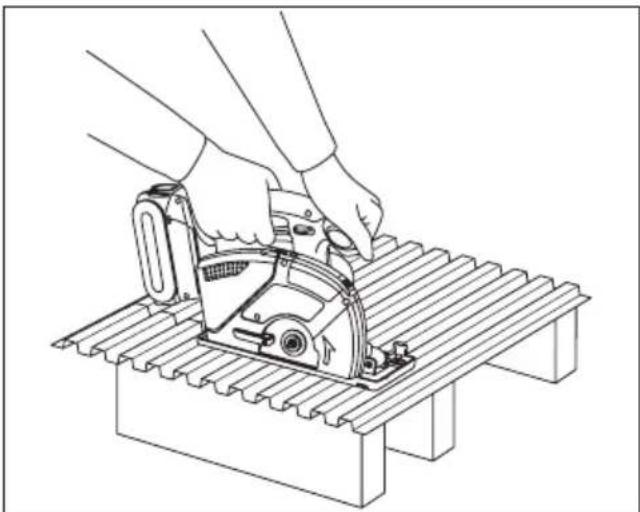

Taglio di materiali sottili od ondulati:

Tagliare i materiali sottili od ondulati almeno a 2,5 cm (1") dal bordo del pezzo da lavorare in modo da evitare lesioni o danni all'attrezzo causati da pezzetti di metallo che s'infilano nella protezione superiore.

• Usare solo lame affilate. Lame pulite e affilate riducono al minimo il rischio di arresti e contraccolpi.

Fig. 14

Fig. 15

AVVERTIMENTO

Onde evitare il rischio di lesioni fisiche gravi:

• Quando il taglio è incompleto, l'operazione si interrompe, la lama si grippa o la cesoia blocca, rilasciare immediatamente l'interruttore di accensione e lasciare la cesoia immobile nel materiale finché la lama non si ferma completamente.
• Per evitare il contraccolpo, non cercare mai di rimuovere la cesoia dal pezzo da lavorare o di tirare la cesoia all'indietro mentre la lama è in movimento. Assicurarsi che la lama sia completamente ferma, poi rimuovere la cesoia dal pezzo in lavorazione.
• Per riprendere il lavoro, accendere la cesoia, attendere finché la lama non abbia raggiunto la velocità massima, reinserire la lama nel taglio lentamente e continuare l'operazione.
• Collocare la parte più ampia del pattino sulla parte del pezzo da lavorare tenuta in modo stabile (vedere la fig. 17), mai sulla sezione che cadrà al termine del taglio (vedere la fig. 18).

Tenere la cesoia in modo ben fermo per prevenire la perdita del controllo della stessa. Un lavoro negligente può causare gravi lesioni personali.

1. Assicurarsi che la lama si arresti.

Anche se l'attrezzo è stato dotato di un freno, controllare sempre che la lama sia completamente ferma e che la protezione della lama inferiore sia chiusa prima di mettere giù l'attrezzo.

1. Non usare la cesoia in caso di anormalità. Rimuovere il pacco batteria immediatamente.

Se il telaio dell'attrezzo per metallo diventa molto caldo o non funziona correttamente, rimuovere il pacco batteria e non usare l'utensile. Farlo controllare presso un centro di assistenza tecnica autorizzato.

AVVERTIMENTO

Onde evitare il rischio di lesioni fisiche gravi o incendio, non cercare di effettuare lavori di riparazione dell'attrezzo. Non smontare o modificare il telaio dell'attrezzo. L'utensile non contiene componenti che possano essere riparati dall'utilizzatore.

1. EVITARE OGNI CONTATTO TRA LA CESOIA E IL VOSTRO CORPO

Dopo aver effettuato un taglio, assicurarsi che la cesoia non possa sfiorare le gambe o i fianchi.

Poiché la protezione inferiore è retrattile, si potrebbe inceppare nei vestiti ed esporre la lama. Tenere i vestiti lontani dall'attrezzo. Tenere sempre in mente le zone dove la lama è esposta nelle aree delle protezioni superiore ed inferiore.

△AVVERTIMENTO

Dato che il taglio dei metalli genera scintille:

• Indossare sempre gli occhiali di protezione.
• Non usare l'attrezzo nella vicinanza di sostanze infiammabili o in un'area dove vengono usate tali sostanze. Altrimenti si possono verificare incendi e scottature.
• Non attivare mai il blocco albero mentre gira la lama, né cercare di arrestare l'attrezzo forzatamente. Non accendere mai l'interruttore principale quando il blocco albero è stato attivato, altrimenti si possono verificare gravi danni all'attrezzo.

[Pacco batteria]

• Per una conservazione ottimale della batteria, riporre il pacco batteria agli ioni di litio dopo l'uso sulla ricarica.
• Quando il pacco batteria viene caricato, assicurarsi che i terminali sul caricabatteria siano privi di sostanze estranee, quali polvere, acqua, ecc. Pulire i terminali prima di caricare il pacco batteria, qualora vengano trovate sostanze estranee sui terminali.

La durata dei terminali del pacco batteria può essere influenzata da sostanze estranee, quali polvere, acqua, ecc. durante il funzionamento.

• Quando il pacco batteria non viene usato, tenerlo lontano da altri oggetti metallici come: clip, monetine, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero creare un collegamento da un terminale all'altro.

Cortocircuitare i terminali del pacco batteria potrebbe causare scintille, ustioni oppure un incendio.

• Quando si usa il pacco batteria, assicurarsi che il luogo di lavoro sia ben ventilato.
• Quando si rimuove il pacco batteria dall'alloggiamento principale dell'utensile, riposizionare immediatamente il coperchio del pacco batteria, onde evitare che polvere e sporcizia contaminino i terminali della batteria e causino un cortocircuito.

Durata del pacco batteria

Le batterie ricaricabili posseggono una durata limitata. Se il tempo di funzionamento diventa estremamente breve dopo la ricarica, sostituire il pacco batteria con uno nuovo.

Riciclo batteria

ATTENZIONE:

Per ragioni relative alla protezione dell'ambiente e al riciclaggio dei materiali, assicurarsi che lo smaltimento del prodotto avvenga in un luogo

ufficialmente preposto a tale fine (ammesso che esista nell'area dell'utente).

[Caricabatterie]

Ricarica

Precauzioni per l'uso del pacco batteria agli ioni di litio

• Qualora la temperatura del pacco batteria scendesse al di sotto dei -10°C (14°F), la ricarica si interrompe automaticamente per impedire la degradazione della batteria.

Avvertenze generiche per il pacco batteria Li-ion/Ni-MH/Ni-Cd

• La temperatura ambientale si deve aggirare tra 0°C (32°F) e 40°C (104°F). Se il pacco batteria è usato quando la temperatura è al di sotto di 0°C (32°F), lo strumento smetterà di funzionare correttamente.
• Per caricare un pacco batteria freddo (al di sotto di 0°C (32°F)) in un luogo caldo, lasciare il pacco batteria nel locale per almeno un'ora per permettere allo stesso di raggiungere la temperatura ambiente.
• Lasciate raffreddare il caricatore quando caricate più di due pacchi batterie consecutivamente. Non infilate le dita nel foro di contatto per tenere in mano il caricabatterie o per altri scopi.

PRECAUZIONE:

Onde evitare il rischio d'incendio o il danneggiamento del caricabatteria:

Non usate l'energia fornita da un generatore a motore. - Non coprite le prese d'aria di caricabatteria e pacco batteria. - Scollegare il caricabatteria se non in uso.

Al momento dell'acquisto, il pacco batteria non è carico. Assicurarsi di caricare la batteria prima dell'uso.

Caricabatteria (EY0L80)

1. Collegare il caricatore alla presa di corrente.

NOTA:

L'inserimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille, ma quello non è un problema in termini di sicurezza.

1. Inserire saldamente il pacco batteria nel caricabatteria.

1 Allineare le marcature e collocare la batteria nel raccordo del caricatore. 2 Far scorrere nella direzione indicata dalla freccia.

Marcature allineamento

1. Durante la ricarica, la spia di carica si accende. Quando la ricarica è stata completata, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.
2. La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l'uso per un lavoro pesante).

La spia di standby arancione lampeggia mentre la batteria si sta raffreddando.

La ricarica comincia poi automaticamente.

1. La spia di carica (verde) lampeggia lentamente quando la batteria è carica per l'80% circa.
2. Quando la batteria è completamente carica, la spia verde lampeggia rapidamente.
3. Qualora la temperatura del pacco batteria raggiunga gli 0°C o meno, il tempo di ricarica è maggiore rispetto al tempo di ricarica normale.

Anche a batteria completamente carica, l'utensile dispone di circa il 50% dell'energia di cui dispone una batteria carica alla temperatura di esercizio normale.

1. Qualora la spia di accensione non si dovesse accendere immediatamente dopo il collegamento del caricatore o qualora, trascorso il tempo di ricarica normale, la spia di ricarica verde non dovesse lampeggiare rapidamente, si prega di rivolgersi ad un rivenditore autorizzato.
2. Se un pacco batteria completamente ricaricato viene inserito di nuovo nel caricabatteria, la spia di carica si illumina. Dopo alcuni minuti la spia di caricamento inizierà a lampeggiare rapidamente per indicare che il caricamento è completato.

Pacco batteria Ni-MH/Ni-Cd

NOTA:

Caricare un pacco batteria nuovo o un pacco batteria che non è stato usato per un lungo periodo, per circa 24 ore per riportare la batteria alla sua piena capacità.

Caricabatteria

1. Collegare il caricatore alla presa di corrente.

NOTA:

L'inserimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille, ma quello non è un problema in termini di sicurezza.

1. Inserire saldamente il pacco batteria nel caricabatteria.

1. Durante la ricarica, la spia di carica si accende. Quando la ricarica è stata completata, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.
2. La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l'uso per un lavoro pesante). La spia di standby arancione lampeggia mentre la batteria si sta raffreddando. La ricarica comincia poi automaticamente.
3. Quando la batteria è completamente carica, la spia verde lampeggia rapidamente.
4. Se la spia di caricamento non si accende immediatamente dopo aver collegato il caricabatteria oppure se la spia non si spegne al termine del caricamento standard, rivolgetevi ad un rivenditore autorizzato.
5. Se un pacco batteria completamente ricaricato viene inserito di nuovo nel caricabatteria, la spia di carica si illumina. Dopo alcuni minuti la spia di caricamento inizierà a lampeggiare rapidamente per indicare che il caricamento è completato.

Segnali spia

Luce verde: Il caricatore è stato collegato alla presa murale. È pronto per il caricamento.

Luce verde lampeggiante rapida: Il caricamento è completato. (Carica completa)

Luce verde lampeggiante: Batteria carica all'80% circa (Carica utilizzabile. Solo Li-ion)

Luce verde: In fase di caricamento.

Luce arancione: pacco batteria freddo. La ricarica del pacco batteria avviene lentamente per ridurre il peso sulla batteria (solo Li-ion).

Luce arancione lampeggiante: il pacco batteria è caldo. Il caricamento avrà inizio appena la temperatura del pacco batteria sarà scesa.

Qualora la temperatura del pacco batteria raggiunga i -10°C o meno, anche la spia di ricarica arancione inizia a lampeggiare. La ricarica inizia quando la temperatura del pacco batteria aumenta (solo Li-ion).

Spia stato ricarica: sinistra: verde; destra: arancione.

Luce arancione e verde lampeggianti rapide: non è possibile effettuare il caricamento. Il pacco batteria è impolverato o guasto.

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature e batterie usate.

Questi simboli sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea.

Se desiderate eliminare apparecchi elettrici ed elettronici, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi simboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

Nota per il simbolo delle batterie (esempio con simbolo chimico riportato sotto il simbolo principale):

Questo simbolo può essere usato in combinazione con un simbolo chimico; in questo caso è conforme ai requisiti indicati alla Direttiva per il prodotto chimico in questione.

V. MANUTENZIONE

△AVVERTIMENTO

Per evitare gravi lesioni personali, rimuovere sempre il pacco batteria dall'attrezzo prima di iniziare le procedure di manutenzione.

PRECAUZIONE:

Per assicurare la SICUREZZA e l'AFFIDABILITÀ dell'utensile, affidare i lavori di assistenza tecnica ad un centro di assistenza tecnica autorizzato. Insistere affinché vengano impiegati solo ricambi originali della Panasonic.

Pulizia dell'attrezzo

Tenere sempre l'attrezzo pulito per assicurare delle prestazioni ottimali in ogni momento e per garantire la sicurezza dello stesso.

Procedere come segue:

1. Rimuovere il pacco batteria dall'attrezzo.
2. Strofinare l'attrezzo con un panno soffice ed asciutto. Non usare panni umidi o prodotti di pulizia.

Poiché potrebbero danneggiare la rifinitura della cesoia.

1. Assicurarsi di rimuovere ogni traccia di olio o grasso dall'attrezzo, poiché tali sostanze potrebbero renderlo scivoloso o difficile da maneggiare.
2. Rimuovere la lama e spazzare via ogni residuo di polvere.

PRECAUZIONE:

Per evitare lesioni personali o danni materiali all'utensile, non immergere mai una parte dell'utensile in un liquido.

Protezione trasparente

△AVVERTIMENTO

Se la protezione è spaccata o rotta, bisogna consegnare l'attrezzo ad un centro di assistenza tecnica autorizzato per la sostituzione della protezione. Non cercare mai di usare la cesoia in tale condizione, altrimenti si potrebbero verificare gravi lesioni personali.

Non usare mai l'attrezzo con una protezione trasparente senza aver installato la protezione. Le schegge possono causare gravi lesioni personali.

VI ACCESSORI

△AVVERTIMENTO

• L'uso di accessori non specificati in questo manuale può causare incendi, scosse elettriche o lesioni personali. Si raccomanda l'uso di solo gli accessori specificati.
• Se usate la lama su di un materiale più spesso o più sottile di quello raccomandato per quel tipo di lama, il taglio sarà rozzo e il rischio di rinculo o altre lesioni sarà maggiore.

Lama con Punta in Carburo per Metallo

• EY9PM13C

Per il taglio di materiale ferroso non temprato Spessore del materiale 0,5mm - 6,0mm (1 / 32 - 1 / 4 )

Lama con Punta in Carburo per Metallo Sottile (Accessorio opzionale)

• EY9PM13D

Per il taglio di materiale ferroso sottile non temprato richiesto da spigoli taglienti e puliti. Spessore del materiale: 0,5mm - 6,0mm (1 / 32 - 1 / 4 )

Lama con Punta in Carburo per Legno (Accessorio opzionale)

• EY9PW13A

Per il taglio del legno in generale

Lama con Punta in Carburo per Legno Sottile (Accessorio opzionale)

• EY9PW13B

Per il taglio del legno sottile richiesto da spigoli taglienti e puliti. Spessore del materiale consigliato: fino a 1 mm

Lama con Punta in Carburo per Plastica (Accessorio opzionale)

• EY9PP13B

Per il taglio della plastica

Spessore del materiale consigliato: lastre di acrilico e di cloruro di vinile

Adattatore tubo flessibile per aspirapolvere (Accessorio opzionale)

• EY9X012E

Guida Pezzo (Accessorio opzionale)

EY3500B7727

Utile nei tagli a strappo e nei tagli ripetuti di ampiezza uniforme.

Voltaggio del motore 14,4 V c.c.
Velocità della lama 3600 min	-1 (rpm)
Formato della lamaDiametro esterno 135 mm (5-3/8")Formato dell'albero 20 mm (25/32")
Profondità massima del taglio 0 - 46 mm (0" - 1-13/16") (lama φ135 mm)
Lunghezza totale 329 mm (12-61/64")
Peso(con pacco batteria: EY9L40/EY9L41)	2,65 kg (5,7 lbs)
RumoreVibrazioni	Vedere il foglio accluso.

PACCO BATTERIA

Modello	EY9L40	EY9L41
Accumulatore	Batteria Li-ion
Tensione batteria	14,4 V c.c. (3,6 V × 4 celle)
Capacità	3 Ah	3,3 Ah

CARICABATTERIA

Modello	EY0L80
Valori	Vedere la targhetto dei valori sul fondo del caricabatteria.
Peso	0,95 kg (2,1 lbs)

NOTA: Questa tabella può includere dei modelli non disponibili nella propria area. Fare riferimento al catalogo generale più recente. NOTA: Per il nome e l'indirizzo del rivenditore, consultare la scheda di garanzia acclusa.

I. INTRODUZIONE

(3) Spia di batteria scarica
