EY3552 - Seghetto PANASONIC - Manuale utente e istruzioni gratuiti

Marca	Panasonic
Modello	EY3552
Tipo di prodotto	Sega circolare a batteria per metalli
Utilizzo principale	Taglio di metalli ferrosi non temprati e metalli non ferrosi
Alimentazione	Batteria autonoma Ni-MH 18 V (modello EY9251)
Caricabatterie	Modello EY0110, tempo di carica 65 min per EY9251
Velocità a vuoto	2900 giri/min
Diametro lama	165 mm (6-1/2")
Profondità di taglio massima	3 a 56 mm (secondo lama da 165 mm)
Dimensioni (L × l × H)	345 × 198 × 264 mm
Peso (con batteria)	4 kg
Freno lama	Sì
Protezione lama inferiore	Mobile, retrattile tramite leva
Guida di taglio	Accessorio opzionale (EY3500B7727)
Lama consigliata per acciaio grezzo	EY9PM17A (spessore 0,3-6,0 mm)
Lama consigliata per acciaio sottile	EY9PM17B (spessore 0,3-2,0 mm)
Pulizia	Panno asciutto, non immergere
Manutenzione	Controllare e sostituire lama se danneggiata, affidare le riparazioni a un centro autorizzato
Sicurezza essenziale	Indossare occhiali, maschera, protezioni per le orecchie; evitare guanti in maglia; non utilizzare vicino a materiali infiammabili
Accessori inclusi	Chiave esagonale, batteria (secondo versione), caricabatterie

Domande frequenti - EY3552 PANASONIC

Quali tipi di materiali può tagliare questa sega?

Questa sega è progettata per tagliare metalli ferrosi non temprati e metalli non ferrosi. Non utilizzarla per tagliare acciaio temprato, legno o altri materiali non metallici.

Come cambiare la lama della sega?

Per prima cosa, rimuovere la batteria. Tenere premuto il pulsante di bloccaggio del mandrino. Usare la chiave esagonale fornita per allentare il bullone esagonale. Rimuovere il bullone e la rondella esterna, aprire la protezione lama inferiore con la leva, quindi rimuovere la lama. Per rimontare, seguire l'ordine inverso rispettando il senso di rotazione (frecce). Serrare saldamente il bullone.

Quanto tempo è necessario per caricare la batteria?

Il tempo di carica standard è di circa 65 minuti per la batteria EY9251 con il caricabatterie EY0110. Una batteria nuova o inutilizzata per molto tempo potrebbe richiedere 24 ore di carica per riacquistare la piena capacità.

Quali sono le precauzioni di sicurezza importanti?

Indossare sempre occhiali di sicurezza, una maschera antipolvere e protezioni per le orecchie. Non indossare guanti in maglia. Tenere la sega con entrambe le mani, tenere le dita lontane dalla zona di taglio. Assicurarsi che la protezione lama inferiore funzioni correttamente. Non tagliare mai materiali infiammabili.

Come regolare la profondità di taglio?

Rimuovere la batteria. Allentare la leva di regolazione della profondità spingendola, regolare alla profondità desiderata (tra 3 e 56 mm secondo la lama), quindi stringere la leva sollevandola verso il carter del motore.

Cosa fare in caso di blocco della lama?

Rilasciare immediatamente l'interruttore di alimentazione e mantenere la sega ferma nel pezzo fino all'arresto completo della lama. Non tentare di rimuovere la lama con forza. Una volta ferma, rimuovere la batteria ed esaminare la causa del blocco prima di riavviare.

Quali accessori sono disponibili per questa sega?

Gli accessori includono lame aggiuntive: EY9PM17A per acciaio grezzo (spessore 0,3-6 mm) e EY9PM17B per acciaio sottile (0,3-2 mm). Una guida di taglio (EY3500B7727) è disponibile anche come opzione per tagli ripetuti di larghezza uniforme.

Come mantenere la sega?

Pulire l'esterno con un panno asciutto e morbido. Non immergere mai la sega in un liquido. Rimuovere regolarmente la lama e pulire le particelle metalliche con una spazzola. Controllare lo stato della protezione lama trasparente e della protezione lama inferiore. Qualsiasi riparazione deve essere effettuata da un centro autorizzato.

La batteria può essere riciclata?

Sì, per proteggere l'ambiente, riciclare la batteria usata in un punto di raccolta ufficiale. Non gettare la batteria con i rifiuti domestici.

Dove trovare il manuale d'uso completo?

Il manuale completo (124 pagine) è disponibile per il download gratuito in formato PDF sul sito notice-facile.com per il modello Panasonic EY3552. È anche consultabile online in diverse lingue.

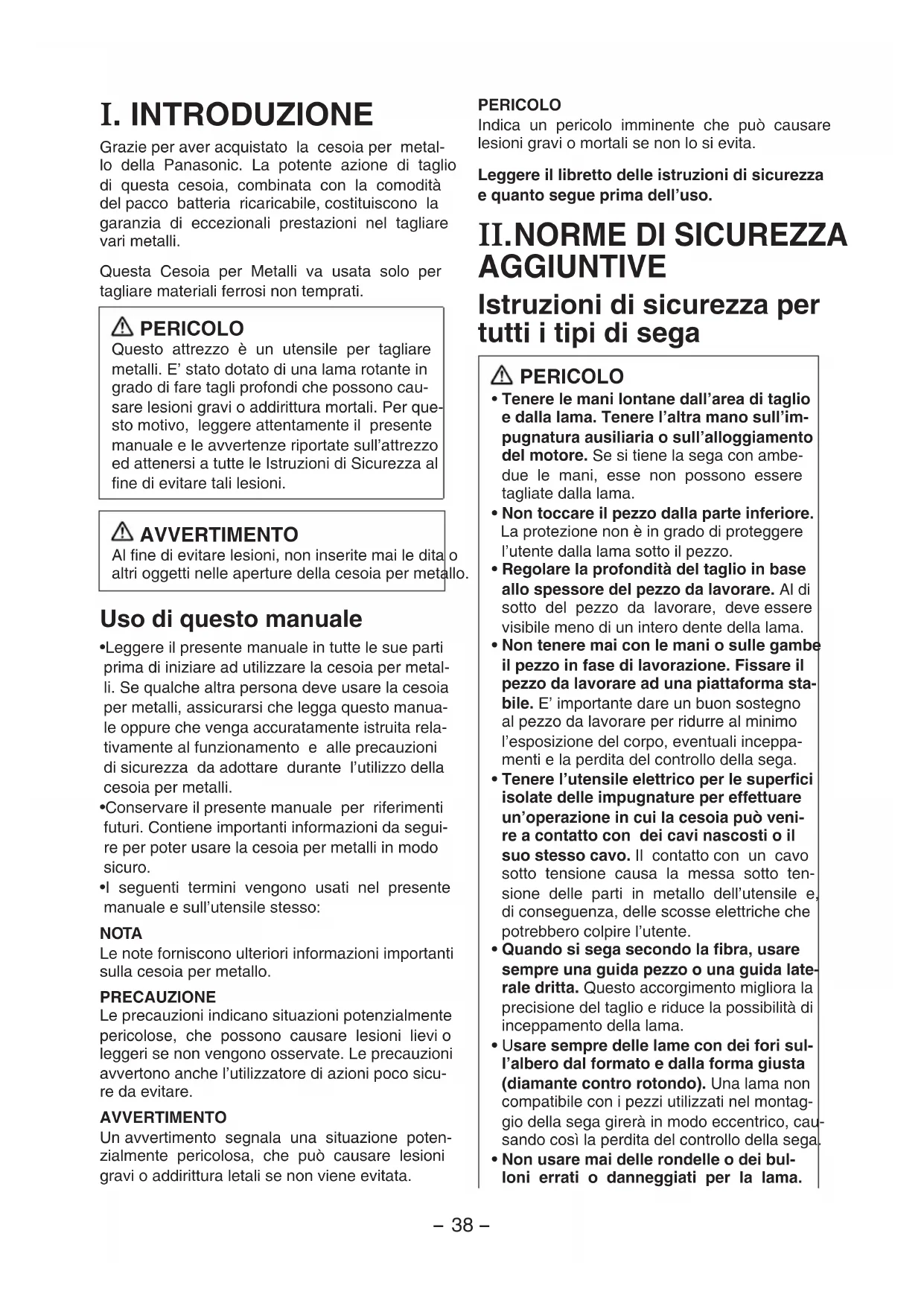

MANUALE UTENTE EY3552 PANASONIC

Linea guida lama anteriore

Grazie per aver acquistato la cesoia per metallo della Panasonic. La potente azione di taglio di questa cesoia, combinata con la comodità del pacco batteria ricaricabile, costituiscono la garanzia di eccezionali prestazioni nel tagliare vari metalli.

Questa Cesoia per Metalli va usata solo per tagliare materiali ferrosi non temprati.

PERICOLO

Questo attrezzo è un utensile per tagliare metalli. È stato dotato di una lama rotante in grado di fare tagli profondi che possono causare lesioni gravi o addirittura mortali. Per questo motivo, leggere attentamente il presente manuale e le avvertenze riportate sull'attrezzo ed attenersi a tutte le Istruzioni di Sicurezza al fine di evitare tali lesioni.

AVVERTIMENTO

Al fine di evitare lesioni, non inserire mai le dita o altri oggetti nelle aperture della cesoia per metallo.

Uso di questo manuale

• Leggere il presente manuale in tutte le sue parti prima di iniziare ad utilizzare la cesoia per metalli. Se qualche altra persona deve usare la cesoia per metalli, assicurarsi che legga questo manuale oppure che venga accuratamente istruita relativamente al funzionamento e alle precauzioni di sicurezza da adottare durante l'utilizzo della cesoia per metalli.
• Conservare il presente manuale per riferimenti futuri. Contiene importanti informazioni da seguire per poter usare la cesoia per metalli in modo sicuro.
• I seguenti termini vengono usati nel presente manuale e sull'utensile stesso:

NOTA

Le note forniscono ulteriori informazioni importanti sulla cesoia per metallo.

PRECAUZIONE

Le precauzioni indicano situazioni potenzialmente pericolose, che possono causare lesioni lievi o moderate se non vengono osservate. Le precauzioni avvertono anche l'utilizzatore di azioni poco sicure da evitare.

AVVERTIMENTO

Un avvertimento segnala una situazione potenzialmente pericolosa, che può causare lesioni gravi o addirittura letali se non viene evitata.

PERICOLO

Indica un pericolo imminente che può causare lesioni gravi o mortali se non lo si evita.

Leggere il libretto delle istruzioni di sicurezza e seguirlo prima dell'uso.

II. NORME DI SICUREZZA AGGIUNTIVE

Istruzioni di sicurezza per tutti i tipi di sega

PERICOLO

• Tenere le mani lontane dall'area di taglio e dalla lama. Tenere l'altra mano sull'impugnatura ausiliaria o sull'alloggiamento del motore. Se si tiene la sega con ambedue le mani, esse non possono essere tagliate dalla lama. Non toccare il pezzo nella parte inferiore. La protezione non è in grado di proteggere l'utente dalla lama sotto il pezzo.
• Regolare la profondità del taglio in base allo spessore del pezzo da lavorare. Al di sotto del pezzo da lavorare, deve essere visibile meno di un intero dente della lama. Non tenere mai con le mani o sulle gambe il pezzo in fase di lavorazione. Fissare il pezzo da lavorare ad una piattaforma stabile. È importante dare un buon sostegno al pezzo da lavorare per ridurre al minimo l'esposizione del corpo, eventuali inceppamenti e la perdita del controllo della sega.
• Tenere l'utensile elettrico per le superfici isolate delle impugnature per effettuare un'operazione in cui la sega possa venire a contatto con dei cavi nascosti o il suo stesso cavo. Il contatto con un cavo sotto tensione causa la messa sotto tensione delle parti in metallo dell'utensile e, di conseguenza, delle scosse elettriche che potrebbero colpire l'utente.
• Quando si sega secondo la fibra, usare sempre una guida pezzo o una guida laterale dritta. Questo accorgimento migliorerà la precisione del taglio e riduce la possibilità di inceppamento della lama.
• Usare sempre delle lame con dei fori sull'albero dal formato e dalla forma giusta (diamante contro rotondo). Una lama non compatibile con i pezzi utilizzati nel montaggio della sega girerà in modo eccentrico, causando la perdita del controllo della sega. Non usare mai delle rondelle o dei bulloni errati o danneggiati per la lama.

Le rondelle e i bulloni della lama sono stati progettati specificatamente per la sega, al fine di ottenere le migliori prestazioni ed un funzionamento sicuro.

Istruzioni di sicurezza aggiuntive per tutti i tipi di sega

Causa e prevenzione del contraccolpo:

• Il contraccolpo è la reazione improvvisa di una lama inceppata o male allineata, che causa il sollevamento e l'allontanamento della lama dal pezzo in direzione dell'operatore.
• Quando la lama si inceppa, la stessa comincia a perdere velocità e la reazione del motore porta l'apparecchio rapidamente verso l'operatore.
• Se la lama si piega o esce dalla linea di taglio, i denti posti sul bordo posteriore della lama possono penetrare nella superficie superiore del legno, causando così l'allontanamento della lama dal taglio e lo sbalzo all'indietro della stessa in direzione dell'operatore.

Il contraccolpo è il risultato dell'utilizzo errato dell'utensile e/o di procedure operative o condizioni errate; esso può essere evitato prendendo le seguenti precauzioni:

1) Tenere la sega con entrambe le mani e tenere le braccia in una posizione che consenta di resistere alla spinta del contraccolpo. Posizionarsi da un lato della lama, ma non in linea con la stessa.

Il contraccolpo può causare uno sbalzo all'indietro della sega, ma può essere controllato se si prendono le dovute precauzioni.

2) Quando la lama si inceppa o quando si deve interrompere il lavoro per qualsiasi motivo, rilasciare la leva di scatto e tenere la sega ferma nel materiale fino a quando la lama non si sia arrestata completamente. Non cercare mai di rimuovere la sega dal pezzo o di estrarla quando la lama è in movimento, altrimenti si può verificare il contraccolpo.

Individuare la causa dell'inceppamento e attuare le misure opportune per eliminarla.

3) Quando si deve riprendere il lavoro, inserire la lama della sega nel taglio e verificare che i denti non si incastrino nel materiale. Se la lama della sega si dovesse inceppare, al momento dell'accensione, la lama potrebbe sbalzare verso l'alto o si potrebbe verificare un contraccolpo. 4) Sostenere i pannelli grandi per ridurre al minimo il rischio di inceppamento e con

traccolpo della lama.

I pannelli grandi tendono ad abbassarsi sotto il proprio peso. In tal caso, occorre posizionare dei sostegni sotto il pannello in due posizioni, ossia vicino alla linea di taglio e vicino al bordo del pannello.

5) Non usare lame poco affilate o danneggiate. Una lama non affilata o installata in modo errato può creare un taglio stretto, causando un livello eccessivo di frizione, inceppamento e contraccolpi della lama. 6) Le leve di bloccaggio della profondità della lama e della regolazione del bisello devono essere strette e fissate in modo ben saldo prima di effettuare il taglio. Se la regolazione della lama dovesse cambiare durante il taglio, si potrebbero verificare l'inceppamento e il contraccolpo della sega. 7) Fare particolare attenzione quando si deve effettuare un taglio "a tuffo" in pareti esistenti o altre aree cieche. La lama sporgente può tagliare degli oggetti che possono causare dei contraccolpi.

Istruzioni di sicurezza per questo tipo di sega

1) Prima dell'uso, verificare che la protezione inferiore si chiuda correttamente. Non usare la sega se la protezione inferiore non si muove liberamente e si chiude istantaneamente. Non serrare o fissare la protezione inferiore nella posizione di apertura. Se la sega dovesse cadere accidentalmente, la protezione inferiore si può piegare. Sollevare la protezione inferiore con la levetta di regolazione della profondità inferiore ed assicurarsi che il movimento della stessa sia libero e privo di interferenze con la lama o con le altre parti, a tutti gli angoli e a tutte le profondità del taglio. 2) Controllare il funzionamento della molla della protezione inferiore. Se la protezione e la molla non dovessero funzionare correttamente, occorre farle riparare prima dell'uso. La protezione inferiore può funzionare in modo lento per via di parti danneggiate, depositi di prodotti gommosi o sporcizia. 3) La protezione inferiore deve essere ritirata manualmente solo per i tagli particolari, quali "tagli a tuffo" e "tagli composti". Sollevare la protezione inferiore usando la leva di sollevamento della protezione inferiore. Appena la lama entra nel materiale, occorre rilasciare la protezione inferiore. Per tutti gli altri lavori, la protezione inferiore

deve funzionare in modo automatico.

4) Verificare sempre che la protezione inferiore copra la lama prima di posare la sega sul banco o al suolo.

Una lama non protetta può far sì che la sega giri all'indietro, tagliando così qualunque cosa trovi. Tenere in considerazione il tempo richiesto per l'arresto della lama dopo il rilascio dell'interruttore.

5) Non utilizzare mole abrasive. 6) Indossare una maschera antipolvere, nel caso in cui il lavoro da eseguire generi della polvere. 7) Utilizzare lame per seghe indicate dal Produttore. 8) Utilizzare delle protezioni uditive, in caso di utilizzo prolungato dell'attrezzo. 9) Il rischio di contraccolpo aumenta man mano che il pacco batteria si scarica. 10) Analizzare attentamente il materiale. Evitare di tagliare altri materiali. 11) Evitare di far cadere la cesoia per metalli. 12) Non far roteare la cesoia per metalli. 13) Non coprire mai le fessure di ventilazione ed evitare che vi si depositino polvere o altri materiali. 14) Non stringere la cesoia per metalli in una morsa. Non usare mai la cesoia per metalli tenendola rovesciata in una morsa. Questa posizione è estremamente pericolosa e può provocare gravi incidenti. 15) Non indossare mai guanti lavorati a maglia. 16) Assicurarsi che nessuno si trovi al di sotto di voi durante l'uso della cesoia per metalli in luoghi elevati. 17) Non toccare la lama subito dopo averla usata. Potrebbe essere calda e scottare la pelle. 18) Non toccare il materiale subito dopo il taglio. Potrebbe essere molto caldo. 19) Non impiegare olio da taglio. L'uso di tale sostanza potrebbe provocare degli incendi. 20) Non tagliare pezzi coperti o macchiati di gas, olio, solventi, diluenti, ecc. L'esposizione a questi tipi di materiale potrebbe danneggiare la protezione trasparente. 21) Non rimuovere la protezione trasparente né la protezione inferiore. In caso di danneggiamento o smarrimento della protezione trasparente o della protezione inferiore, far riparare l'utensile presso un centro assistenza autorizzato. 22) Non avviare il funzionamento della lama mentre essa è a contatto con il pezzo da

lavorare. Prima di iniziare il taglio, attendere che la lama raggiunga la velocità massima.

Simbolo

Simbolo	Significato
V	volt
—— ——	Corrente continua
n0	Nessuna velocità del carico
... / min	Giri al minuto
A	Ampères

III. INSTALLAZIONE

Caricamento del pacco batteria EY9251

Quando la velocità del taglio diventa troppo bassa per un taglio efficiente, ciò significa che è ora di caricare il pacco batteria.

Se avete due pacchi batteria, potete usarne uno per continuare a lavorare quando l'altro viene ricaricato.

NOTA:

Caricare un pacco batteria nuovo o un pacco batteria che non è stato usato per un lungo periodo, per circa 24 ore per riportare la batteria alla sua piena capacità.

Caricabatteria (FY0110)

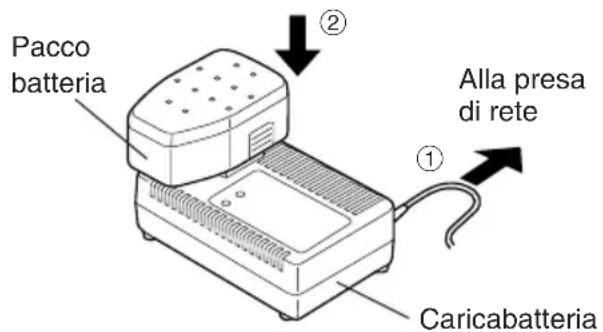

1. Collegare il caricatore alla presa di corrente.

NOTA:

L'inserimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille, ma quello non è un problema in termini di sicurezza.

1. Inserire saldamente il pacco batteria nel caricabatteria.

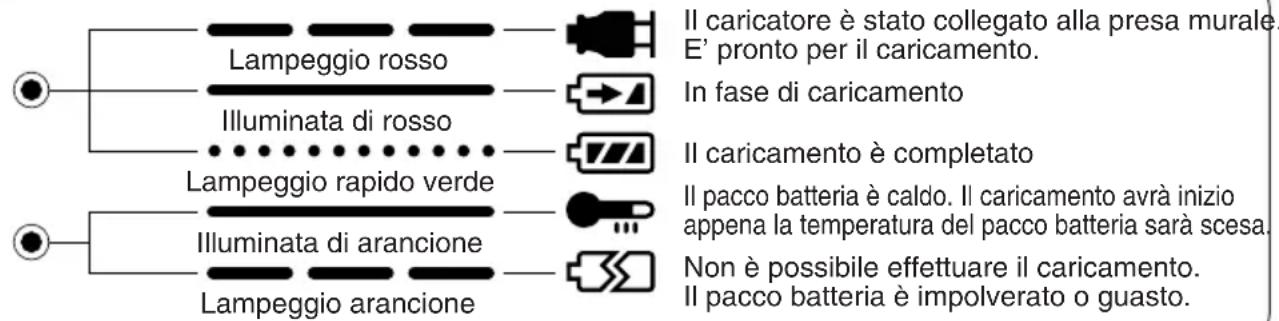

1. Durante la ricarica, la spia di carica si accende. Quando la ricarica è stata completata, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.
2. La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l'uso per

un lavoro pesante).

La spia arancione d'attesa rimane accesa finché il caricabatteria non diventa freddo. La ricarica comincia poi automaticamente.

1. Quando la ricarica è stata completata, la spia di ricarica comincerà a lampeggiare rapidamente con il colore verde.
2. Qualora il pacco batteria sia eccessivamente freddo o non sia stato utilizzato per un lungo periodo di tempo, la spia di ricarica si accende. In quel caso la ricarica protettiva richiede più tempo rispetto alla normale ricarica del pacco batteria.
3. Se un pacco batteria completamente ricaricato viene inserito di nuovo nel caricabatteria, la spia di carica si illumina. Dopo alcuni minuti la spia di caricamento inizierà a lampeggiare rapidamente per indicare che il caricamento è completato.
4. Se la spia di caricamento non si accende immediatamente dopo aver collegato il caricabatteria oppure se la spia non si spegne al termine del caricamento standard, rivolgetevi ad un rivenditore autorizzato.

NOTA:

• Per caricare un pacco batteria freddo (al di sotto di 5°C (41°F)) in un luogo caldo, lasciare il pacco batteria nel locale per un'ora per permettere allo stesso di raggiungere la temperatura ambiente. Altrimenti il pacco batteria potrebbe non essere completamente ricaricato.
• Lasciate raffreddare il caricatore quando avete caricato più di due pacchi batteria consecutivamente.
• Non inserite le dita nel foro di contatto per tenere in mano il caricabatterie o per altri scopi.

PRECAUZIONE:

Per evitare danni o rischi di incendio:

Non usate l'energia fornita da un generatore a motore. Non coprite le prese d'aria del caricabatteria e del pacco batteria. Scollegate il caricatore quando non è in uso.

Segnali di sicurezza

Installazione del pacco batteria

PRECAUZIONE:

Prima di inserire il pacco batteria, controllate che l'interruttore di accensione della cesoia per metallo si azioni correttamente e che ritorni nella posizione "OFF" quando lo rilasciate.

1. Installazione del pacco batteria: (Vedere la fig. 2.)

Fate scorrere il pacco batteria nell'apposita posizione sul retro della cesoia per metallo. La batteria dovrebbe scattare in posizione. Se dovesse risultare allentata, significa che non è stata collegata correttamente.

2. Rimozione del pacco batteria:

Premete le due linguette ai lati del pacco batteria. Fate scorrere il pacco batteria fuori dal telaio della cesoia per metallo.

IV. FUNZIONAMENTO

Prima di usare la cesoia per metallo

Questo utensile è stato progettato per il taglio di materiali ferrosi non temprati e materiali non ferrosi. Fare riferimento al paragrafo "Accessori" per consultare la lista delle lame da impiegare con questo utensile in base alle diverse applicazioni. Al fine di ridurre il rischio di lesioni, attenersi alle seguenti precauzioni:

• Non tagliare materiale impilato. Tagliare un pezzo alla volta. - Non tagliare acciaio duro.
• Tagliare i materiali con il bordo più largo del pattino posto sopra il lato fissato del materiale. Non toccare a mani nude la lama della sega, il pezzo da lavorare o le schegge immediatamente dopo il taglio; potrebbero essere caldi e scottare la pelle.

Ogniqualvolta venga usata la cesoia per metallo, assicurarsi che sia in buone condizioni operative. Usare la seguente lista di controllo:

1. 1. La lama è stata installata nella direzione giusta? La freccia della lama deve puntare nella stessa direzione della freccia posta sul coperchio della lama superiore. 2. La lama è stata installata correttamente? Assicurarsi che il bullone esagonale sia ben serrato. (Vedere la fig. 12.) 3. La lama sembra sana? Sostituire la lama immediatamente se fosse spaccata oppure se ci sono dei denti rotti. 4. La protezione inferiore si chiude correttamente?

AVVERTIMENTO

Per evitare lesioni personali, non usare la cesoia se la protezione inferiore non si dovesse chiudere rapidamente sulla lama.

5. La protezione trasparente è stata installata saldamente? 6. Il pacco batteria è carico e ben inserito nella cesoia per metallo? 7. La levetta di regolazione della profondità usata per il taglio è fissata saldamente? 8. Il pezzo da lavorare è fissato saldamente al cavalletto o al banco della sega?

Uso della cesoia per metallo PRECAUZIONE:

Onde ridurre il rischio di lesione, leggere le Istruzioni di Sicurezza contenute nel presente manuale, prima di utilizzare la cesoia per metalli.

AVVERTIMENTO

Onde ridurre il rischio di lesione, indossare occhiali protettivi od occhiali con schermature laterali.

Attenersi ai seguenti punti:

Tenere la cesoia per metalli con ambedue le mani. (Vedere la fig. 4.) Non tentare di togliere il materiale tagliato quando la lama è ancora in movimento.

1. Allineare la linea visiva sul pattino con la linea di taglio. (Vedere la fig. 3.)

Allineamento con la linea di taglio

• Usare la tacca come riferimento per stabilire la posizione di taglio. Allineare la tacca con la linea di taglio.

Dal momento che la posizione di taglio può differire a seconda della lama, fare un taglio di prova prima di procedere.

2. Premere la levetta di blocco interruttore verso il basso, poi premere l'interruttore di accensione per avviare il motore e quindi rilasciare la levetta di blocco interruttore.

PRECAUZIONE:

• Controllare che la levetta di blocco interruttore funzioni.

Se l'interruttore di accensione viene attivato senza dover premere la levetta di blocco interruttore, interrompere immediatamente l'uso. Portare l'attrezzo ad un centro di assistenza tecnica autorizzato.

• Afferrare sempre il manico con una mano e l'impugnatura frontale con l'altra mano. (Vedere la fig. 4.) Afferrare in modo ben saldo e premere la levetta in modo completo.
• La lama non deve toccare il materiale da tagliare prima che abbiate avviato il motore. Attendere che la lama abbia raggiunto piena velocità prima di iniziare a tagliare. Non è possibile bloccare l'interruttore di accensione nella posizione "ON", perché non si deve mai tentare di bloccarlo in posizione "ON".
• Iniziare il taglio quando la lama avrà raggiunto la velocità massima. 4. Durante il lavoro, tenere la linea di taglio dritta. Spingere la cesoia per metalli in avanti con una velocità regolare, osservando la punta della lama attraverso la protezione trasparente.

AVVERTIMENTO

• Al fine di evitare contraccolpi pericolosi, tenere il pattino della cesoia per metalli aderente alla superficie del materiale in fase di lavorazione. Non premere mai la cesoia con forza. Usare una pressione leggera e costante.

5. Se il motore sembra troppo riscaldato, interrompere il lavoro. Lasciare che la casa si raffreddi prima di continuare il lavoro. 6. È consigliabile rimuovere il pacco batteria dopo l'uso e prima di riporre la casa per metallo.

Regolazione della profondità del taglio

Rimuovere il pacco batteria. - Allentare la levetta di regolazione della profondità spingendola e regolare la profondità del taglio. Fissare saldamente la levetta di regolazione della profondità alla profondità di taglio desiderata sollevandola in direzione dell'alloggiamento del motore. (Vedere la fig. 5.)

Guida pezzo (EY3500B7727)

(Disponibile come accessorio, non in dotazione) La guida pezzo si dimostra utile nei tagli a pezzo e nei tagli ripetuti di ampiezza uniforme.

Rimuovere il pacco batteria. - Inserire la guida pezzo e regolare la larghezza di taglio. (Vedere la fig. 6.) Fissare saldamente la vite per bloccare la guida pezzo.

Per un corretto utilizzo (ulteriori informazioni)

AVVERTIMENTO

Onde evitare il rischio di lesioni fisiche gravi:

• È importante usare un utensile appropriato per tenere correttamente il materiale da lavorare ed è ugualmente importante tenere la casa ferma con ambedue le mani per prevenire l'eventuale perdita del controllo della stessa, che potrebbe causare lesioni personali.
• La figura 7 mostra la giusta posizione di lavoro.
• Osservare che le mani siano lontane dall'area del taglio.
• Assicurarsi che le persone circostanti vengano allontanate dall'area di lavoro e dalla parte sottostante il pezzo da lavorare.
• Durante il taglio, non tentare di tenere il materiale con le mani.

Taglio di pannelli di grandi dimensioni

Sostenere i pannelli di grande dimensione. Assicurarsi di regolare la profondità del taglio in modo tale da tagliare solo il pezzo da lavorare e non i sostegni. (Vedere la fig. 8.) I pannelli di grande dimensione tendono ad abbassarsi o a piegarsi se non vengono sostenuti in modo adeguato. Qualora si tenti di tagliare alla livellare e sostenere opportunamente il pezzo da lavorare, la lama tende ad incepparsi, causando contraccolpi. (Vedere la fig. 9.) - Non sostenere il materiale in una posizione lontana dal taglio.

Taglio di materiali sottili od ondulati:

Tagliare i materiali sottili od ondulati almeno a 2,5 cm (1") dal bordo del pezzo da lavorare in modo da evitare lesioni o danni all'attrezzo causati da pezzetti di metallo che s'infilano nella protezione superiore.

• Usare solo lame affilate. Lame pulite e affilate riducono al minimo il rischio di arresti e contraccolpi.

AVVERTIMENTO

Onde evitare il rischio di lesioni fisiche gravi:

• Quando il taglio è incompleto, l'operazione si interrompe, la lama si grippa o la cesoia si blocca, rilasciare immediatamente l'interruttore di accensione e lasciare la cesoia immobile nel materiale finché la lama non si ferma completamente.
• Per evitare il contraccolpo, non cercare mai di rimuovere la cesoia dal pezzo da lavorare o di tirare la cesoia all'indietro mentre la lama è in movimento. Assicurarsi che la lama sia completamente ferma, poi rimuovere la cesoia dal pezzo in lavorazione.
• Per riprendere il lavoro, accendere la cesoia, attendere finché la lama non abbia raggiunto la velocità massima, reinserire la lama nel taglio lentamente e continuare l'operazione.

1. Collocare la parte più ampia del pattino sulla parte del pezzo da lavorare tenuta in modo stabile (vedere la fig. 10), mai sulla sezione che cadrà al termine del taglio (vedere la fig. 11). Tenere la cesoia in modo ben fermo per prevenire la perdita del controllo della stessa. Un lavoro negligente può causare gravi lesioni personali. 2. Assicurarsi che la lama si arresti.

Anche se la cesoia per metalli è stata dotata di un freno, controllare sempre che la lama sia completamente ferma e che la protezione della lama inferiore sia chiusa prima di mettere giù la cesoia.

3. Non usare la cesoia in caso di anormalità. Rimuovere il pacco batteria immediatamente. Se il telaio della cesoia per metallo diventa molto caldo o non funziona correttamente, rimuovere il pacco batteria e non usare l'utensile. Farla controllare presso un centro di assistenza tecnica autorizzato.

AVVERTIMENTO

Onde evitare il rischio di lesioni fisiche gravi od incendio, non cercare di effettuare lavori di riparazione della cesoia. Non smontare o modificare il telaio della cesoia. L'utensile non contiene componenti che possano essere riparati dall'utilizzatore.

4. EVITARE OGNI CONTATTO TRA LA CESOIA E IL VOSTRO CORPO.

Dopo aver effettuato un taglio, assicurarsi che la cesoia non possa sfiorare le gambe o i fianchi.

Poiché la protezione inferiore è retrattile, potrebbe incepparsi nei vestiti ed esporre la lama. Tenere i vestiti lontani dalla cesoia.

Tenere sempre presenti le zone dove la lama è esposta nelle aree delle protezioni superiore ed inferiore.

AVVERTIMENTO

Dato che il taglio dei metalli genera scintille,

• Indossare sempre gli occhiali di protezione. Non usare la cesoia per metallo in vicinanza di sostanze infiammabili o in un'area dove vengono usate tali sostanze. Altrimenti si possono verificare incendi e scottature.
• Non attivare mai il blocco albero mentre gira la lama, né cercare di arrestare l'utensile forzatamente. Non accendere mai l'interruttore principale quando il blocco albero è stato attivato, altrimenti si possono verificare gravi danni alla cesoia.

V. MANUTENZIONE

AVVERTIMENTO

Per evitare gravi lesioni personali, rimuovere sempre il pacco batteria dalla cesoia per metallo prima di iniziare le procedure di manutenzione.

PRECAUZIONE:

Per assicurare la SICUREZZA e l'AFFIDABILITÀ dell'utensile, affidare i lavori di assistenza tecnica ad un centro di assistenza tecnica autorizzato. Insistere affinché vengano impiegati solo ricambi originali della Panasonic.

Rimozione della lama

PRECAUZIONE:

La lama rimane calda immediatamente dopo il taglio. Assicurarsi di far raffreddare la lama prima di rimuoverla.

Procedere come segue:

1. Rimuovere il pacco batteria dalla cesoia per metallo. 2. Tenere premuto il tasto di blocco albero. Questo serve ad evitare la rotazione della lama. 3. Usare la chiave esagonale in dotazione per allentare il bullone esagonale.

NOTA:

Tenere la chiave esagonale nella fessura di custodia posta sul telaio della cesoia per metallo quando non la si usa.

4. Rimuovere il bullone esagonale e la rondella esterna. 5. Usare la levetta di sollevamento della protezione inferiore per aprirla. 6. Rimuovere delicatamente la lama.

7. Pulire la cesoia per metallo se necessario.

PRECAUZIONE:

Fare attenzione a non tagliarsi le mani sulla lama.

• Quando si deve gettare via una lama, avvolgerla in carta molto spessa o cartone ondulato. Questo serve per prevenire eventuali tagli se qualcuno dovesse toccare la lama.

Installazione della lama

Procedere come segue:

1. Rimuovere il pacco batteria dalla cesoia per metallo. 2. Rimuovere i frammenti di metallo dalla lama. 3. Usare la levetta di sollevamento della protezione inferiore per aprire la protezione stessa. 4. Installare la lama secondo l'illustrazione qui sopra. (Vedere la fig. 12.)

Assicurarsi che sia la freccia di direzione della lama che quella del coperchio della lama superiore puntino nella stessa direzione.

5. Installare la rondella esterna nella posizione giusta. 6. Inserire il bullone esagonale. 7. Tenere premuto il tasto di blocco albero. Questo serve ad evitare la rotazione della lama. 8. Serrare il bullone esagonale in modo ben saldo, usando la chiave esagonale in dotazione.

NOTA:

Lasciare la chiave esagonale nella fessura di custodia posta sul telaio della cesoia, quando la stessa non viene usata.

AVVERTIMENTO

L'inosservanza di queste istruzioni può causare gravi lesioni fisiche.

Pacco batteria Ni-MH (EY9251)

• Ricaricare la batteria Ni-MH completamente prima di metterla via per assicurare una lunga durata.
• La temperatura ambientale si deve aggirare tra 0°C (32°F) e 40°C (104°F).

Se il pacco batteria è usato quando la temperatura è al di sotto di 0°C (32°F), lo strumento smetterà di funzionare correttamente. Ricaricare la batteria completamente per un suo uso corretto.

• Quando il pacco batteria non viene usato, tenerlo lontano da altri oggetti metallici come: clip, monetine, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero creare un collegamento da un terminale all'altro.

Cortocircuitare i terminali del pacco batteria potrebbe causare scintille, ustioni oppure un incendio.

• Quando si usa il pacco batteria Ni-MH assicurarsi che il luogo di lavoro sia ben ventilato.

Durata del pacco batteria

Le batterie ricaricabili posseggono una durata limitata. Se il tempo di funzionamento diventa estremamente breve dopo la ricarica, sostituire il pacco batteria con uno nuovo.

NOTA:

• L'uso in condizioni ambientali estremamente calde o fredde riduce la capacità di funzionamento della carica.
• Anche se non usate la cesoia per metallo, caricate comunque il pacco batterie almeno una volta ogni sei mesi.

Riciclo batteria

ATTENZIONE:

• Per ragioni relative alla protezione dell'ambiente e al riciclaggio dei materiali, assicurarsi che lo smaltimento del prodotto avvenga in un luogo ufficialmente preposto a tale fine (ammesso che esista nell'area dell'utente).

Pulizia della cesoia per metallo

Tenere sempre la cesoia pulita per assicurare delle prestazioni ottimali in ogni momento e per garantire la sicurezza della stessa.

Procedere come segue:

1. Rimuovere il pacco batteria dalla cesoia. 2. Strofinare la cesoia con un panno soffice ed asciutto. Non usare panni umidi o prodotti di pulizia.

Poiché potrebbero danneggiare la rifinitura della cesoia.

3. Assicurarsi di rimuovere ogni traccia di olio o grasso dalla cesoia, poiché tali sostanze potrebbero rendere la lama scivolosa o difficile da maneggiare. 4. Rimuovere la lama e spazzare via ogni residuo di polvere.

PRECAUZIONE:

Per evitare lesioni personali o danni materiali all'utensile, non immergere mai una parte dell'utensile in un liquido.

Protezione trasparente

AVVERTIMENTO

Se la protezione è spaccata o rotta, bisogna consegnare la cesoia ad un centro di assistenza tecnica autorizzato per la sostituzione della protezione. Non cercare mai di usare la cesoia in tale condizione, altrimenti si potrebbero verificare gravi lesioni personali. Non usare mai la cesoia con una protezione trasparente o senza aver installato la protezione. Le schegge possono causare gravi lesioni personali.

VI. ACCESSORI

AVVERTIMENTO

L'uso di accessori non specificati in questo manuale può risultare in incendi, scossa elettrica o lesioni personali. Si raccomanda l'uso di solo gli accessori specificati.

• Se usate la lama su di un materiale più spesso o più sottile di quello raccomandato per quel tipo di lama, il taglio sarà rozzo e il rischio di rinculo o altre lesioni sarà maggiore.

Lama per metalli

• EY9PM17A

Per il taglio di materiale ferroso non indurito

Spessore del materiale

0,3 mm - 6,0 mm (1/64" - 15/64")

Lama per metalli sottile (Accessorio opzionale)

•EY9PM17B

Per il taglio di materiale ferroso non indurito sottile

Spessore del materiale

0,3 mm - 2,0 mm (1/64" - 5/64")

Guida pezzo (Accessorio opzionale)

·EY3500B7727

Utile nei tagli a strappo e nei tagli ripetuti di ampiezza uniforme.

Pacco batteria

·EY9251

Caricabatteria

• EY0110

Voltaggio del motore 18 volt c.
Velocità della lama 2900 /min.	(rpm)
Formato della lama
Diametro esterno	165 mm (6-1/2")
Formato dell'albero	20 mm (25/32")
Profondità massima del taglio	3 - 56 mm (1/8" - 2-13/64") (lamaφ165 mm)
Dimensioni(Lun. × Larg. × Alt.)	345 × 198 × 264 mm(13-37/64" × 7-51/64" × 10-25/64")
Peso (compreso il pacco batteria)	4 kg (8,82 lbs)

Pacco batteria (EY9251)

Batteria di accumulatori Batteria	a Ni-MH
Voltaggio 18 V c.c (1,2 V × 15 elementi)

Modello EY0110
Valori elettrici nominali Vedere	la targhetto sulla parte bassa del caricatore.
Peso 0,78 kg (1,72 lbs)
Tempo di caricamento 65 min.	(EY9251)

NOTA:

• Non inserire pacchi batteria Ni-Cd di tipo "Y".
• Per quanto riguarda i pacchi batteria applicabili a questo caricatore, fare riferimento all'etichetta riportata sul caricatore o al catalogo generale più recente.
