EY3552 - Sag PANASONIC - Gratis bruksanvisning og manual

Merke	Panasonic
Modell	EY3552
Produkttype	Batteridrevet sirkelsag for metall
Hovedbruk	Kapping av ikke-herdede jernmetaller og ikke-jernmetaller
Strømforsyning	Oppladbart Ni-MH 18 V batteri (modell EY9251)
Lader	Modell EY0110, ladetid 65 min for EY9251
Tomgangshastighet	2900 o/min
Bladdiameter	165 mm (6-1/2")
Maksimal skjæredybde	3 til 56 mm (avhengig av 165 mm blad)
Mål (L × B × H)	345 × 198 × 264 mm
Vekt (med batteri)	4 kg
Bladbrems	Ja
Nedre bladbeskytter	Bevegelig, trekkes inn med spak
Sagfører	Valgfritt tilbehør (EY3500B7727)
Anbefalt blad for grovt stål	EY9PM17A (tykkelse 0,3-6,0 mm)
Anbefalt blad for fint stål	EY9PM17B (tykkelse 0,3-2,0 mm)
Rengjøring	Tørr klut, ikke senk i vann
Vedlikehold	Kontroller og skift blad hvis det er skadet, overlat reparasjoner til et autorisert serviceverksted
Viktig sikkerhet	Bruk vernebriller, maske, hørselvern; unngå strikkede hansker; ikke bruk i nærheten av brannfarlige materialer
Inkludert tilbehør	Sekskantnøkkel, batteri (avhengig av versjon), lader

Ofte stilte spørsmål - EY3552 PANASONIC

Hvilke typer materialer kan denne sagen kutte?

Denne sagen er designet for å kutte ikke-herdede jernmetaller og ikke-jernmetaller. Ikke bruk den til å kutte herdet stål, tre eller andre ikke-metalliske materialer.

Hvordan skifter jeg sagbladet?

Først, ta ut batteriet. Hold inn spindellåsknappen. Bruk den medfølgende sekskantnøkkelen til å løsne sekskantbolten. Fjern bolten og den ytre skiven, åpne den nedre bladbeskytteren med spaken, og fjern deretter bladet. For montering, følg motsatt rekkefølge og respekter rotasjonsretningen (piler). Stram godt.

Hvor lang tid tar det å lade batteriet?

Standard ladetid er ca. 65 minutter for EY9251-batteriet med EY0110-laderen. Et nytt batteri eller et som ikke har vært brukt på lenge kan trenge 24 timer for å oppnå full kapasitet.

Hva er viktige sikkerhetstiltak?

Bruk alltid vernebriller, støvmaske og hørselvern. Ikke bruk strikkede hansker. Hold sagen med begge hender, hold fingrene unna skjæreområdet. Sørg for at den nedre bladbeskytteren fungerer som den skal. Kutt aldri brennbart materiale.

Hvordan justerer jeg skjæredybden?

Ta ut batteriet. Løsne dybdejusteringsspaken ved å skyve den, juster til ønsket dybde (mellom 3 og 56 mm avhengig av bladet), og stram deretter spaken ved å vippe den opp mot motorhuset.

Hva gjør jeg hvis bladet setter seg fast?

Slipp strømbryteren umiddelbart og hold sagen stille i arbeidsstykket til bladet har stoppet helt. Ikke prøv å fjerne bladet med makt. Når det har stoppet, ta ut batteriet og undersøk årsaken til blokkeringen før du starter på nytt.

Hvilket tilbehør er tilgjengelig for denne sagen?

Tilbehøret inkluderer ekstra blad: EY9PM17A for grovt stål (tykkelse 0,3-6 mm) og EY9PM17B for fint stål (0,3-2 mm). En sagfører (EY3500B7727) er også tilgjengelig som tilbehør for gjentatte kutt med jevn bredde.

Hvordan vedlikeholder jeg sagen?

Rengjør utsiden med en tørr, myk klut. Senk aldri sagen i væske. Fjern bladet regelmessig og rengjør metallpartikler med en børste. Sjekk tilstanden til den gjennomsiktige og nedre bladbeskytteren. Reparasjoner må utføres av et autorisert verksted.

Kan batteriet resirkuleres?

Ja, for å beskytte miljøet, resirkuler brukte batterier på et offisielt innsamlingssted. Ikke kast batteriet i husholdningsavfallet.

Hvor finner jeg den fullstendige bruksanvisningen?

Den fullstendige bruksanvisningen (124 sider) er tilgjengelig for gratis nedlasting som PDF på notice-facile.com for modellen Panasonic EY3552. Den kan også ses på nettet på flere språk.

BRUKSANVISNING EY3552 PANASONIC

Undersøk og treff korrigerende tiltak for å fjerne årsaken til bladbinding.

6) Låsarmene, som brukes til å stille inn sagbladets dybde og vinkel, skal være stramme og sikret før saging.

Installere batteriet

VIKTIG:

2. Demontere batteriet:

Trykk inn de to hakene på siden av batteriet.

Demontere bladet

VIKTIG:

Bladet er varmt rett etter saging. La bladet avkjøles før demontering.

Gjør slik:

Installere nytt blad

Gjør slik:

Rengjøring av metallsagen

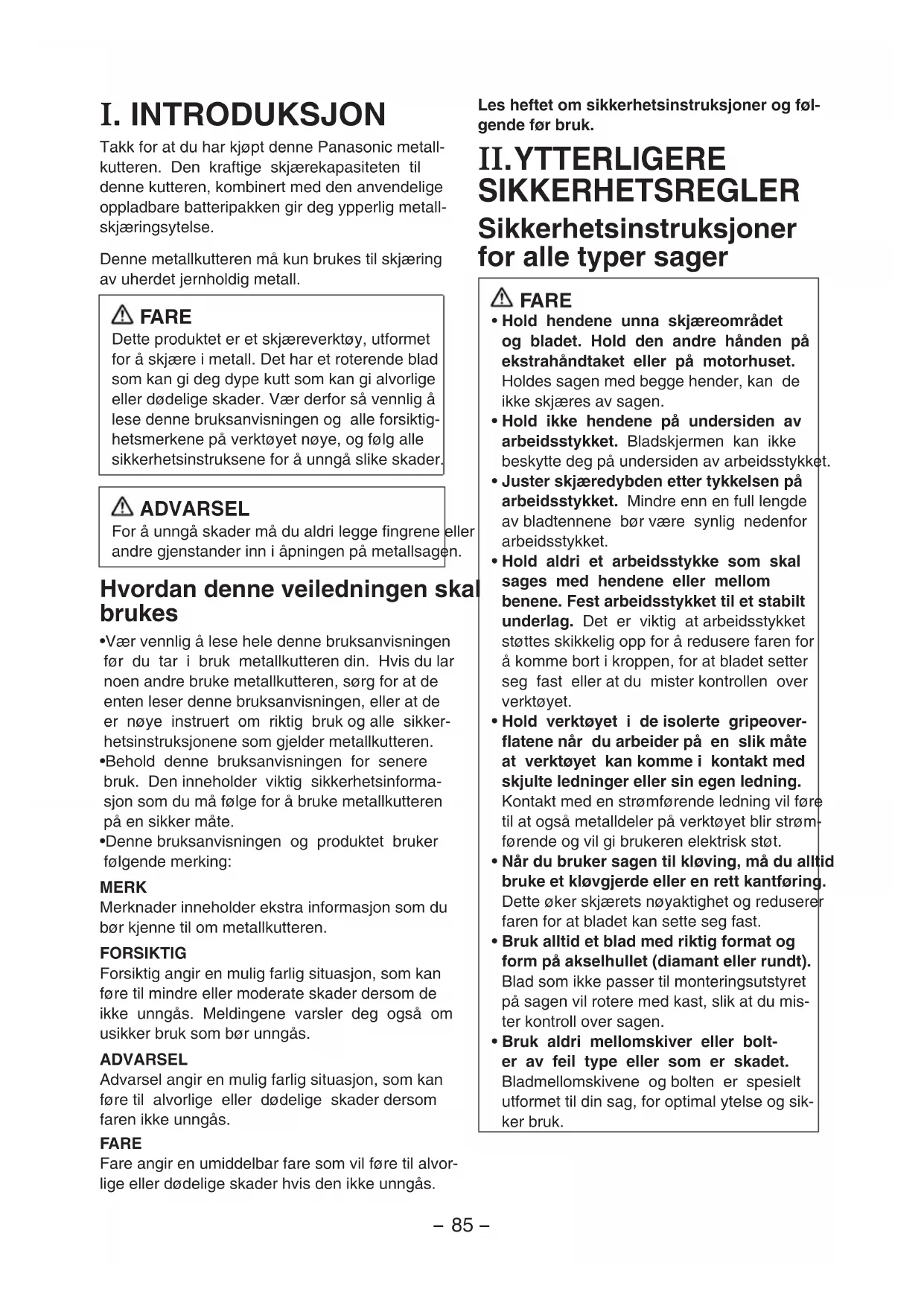

Takk for at du har kjøpt denne Panasonic metallkutteren. Den kraftige skjærekapasiteten til denne kutteren, kombinert med den anvendelige oppladbare batteripakken, gir deg ypperlig metallskjæringsytelse.

Denne metallkutteren må kun brukes til skjæring av uherdet jernholdig metall.

FARE

Dette produktet er et skjæreverktøy, utformet for å skjære i metall. Det har et roterende blad som kan gi deg dype kutt som kan føre til alvorlige eller dødelige skader. Vær derfor så vennlig å lese denne bruksanvisningen og alle forsiktighetsmerkene på verktøyet nøye, og følg alle sikkerhetsinstruksene for å unngå slike skader.

ADVARSEL

For å unngå skader må du aldri legge fingrene eller andre gjenstander inn i åpningen på metallsagen.

Hvordan denne veiledningen skal brukes

Vær vennlig å lese hele bruksanvisningen før du tar i bruk metallkutteren din. Hvis du lar noen andre bruke metallkutteren, sørg for at de enten leser bruksanvisningen, eller at de er nøye instruert om riktig bruk og alle sikkerhetsinstruksene som gjelder metallkutteren. - Behold bruksanvisningen for senere bruk. Den inneholder viktig sikkerhetsinformasjon som du må følge for å bruke metallkutteren på en sikker måte. - Denne bruksanvisningen og produktet bruker følgende merking:

MERK

Merknader inneholder ekstra informasjon som du bør kjenne til om metallkutteren.

FORSIKTIG

Forsiktig angir en mulig farlig situasjon, som kan føre til mindre eller moderate skader dersom de ikke unngås. Meldingene varsler deg også om usikker bruk som bør unngås.

ADVARSEL

Advarsel angir en mulig farlig situasjon, som kan føre til alvorlige eller dødelige skader dersom faren ikke unngås.

FARE

Fare angir en umiddelbar fare som vil føre til alvorlige eller dødelige skader hvis den ikke unngås.

Les heftet om sikkerhetsinstruksene og følgende før bruk.

II. YTTERLIGERE SIKKERHETSREGLER

Sikkerhetsinstruksjoner for alle typer sager

△FARE

• Hold hendene unna skjæreområdet og bladet. Hold den andre hånden på ekstrahåndtaket eller på motorhuset. Hvis sagen holdes med begge hender, kan de ikke skjæres av sagen.
• Juster skjæredybden etter tykkelsen på arbeidsstykket. Mindre enn en full lengde av bladtennene bør være synlig nedenfor arbeidsstykket.
• Hold aldri et arbeidsstykke som skal sages med hendene eller mellom benene. Fest arbeidsstykket til et stabilt underlag. Det er viktig at arbeidsstykket støttes skikkelig opp for å redusere faren for å komme bort i kroppen, for at bladet setter seg fast, eller at du mister kontrollen over verktøyet.
• Hold verktøyet i de isolerte gripeflatene når du arbeider på en slik måte at verktøyet kan komme i kontakt med skjulte ledninger eller sin egen ledning. Kontakt med en strømførende ledning vil føre til at også metalldeler på verktøyet blir strømførende og vil gi brukeren elektrisk støt. Når du bruker sagen til kløyving, må du alltid bruke et kløyvgjerde eller en rett kantføring. Dette øker skjærets nøyaktighet og reduserer faren for at bladet kan sette seg fast.
• Bruk alltid et blad med riktig format og form på akselhullet (diamant eller rundt). Blad som ikke passer til monteringsutstyret på sagen vil rotere med kast, slik at du mister kontroll over sagen.
• Bruk aldri mellomskiver eller bolter av feil type eller som er skadet. Bladmellomskivene og bolten er spesielt utformet for din sag, for optimal ytelse og sikker bruk.

Ytterligere sikkerhetsinstruksjoner for alle typer sager

Årsaker til tilbakeslag og hvordan det kan forhindres:

• Tilbakeslag er en plutselig reaksjon på et fastklemt, festet eller feiljustert sagblad, som fører til at en ukontrollert sag løfter seg opp og vekk fra arbeidsstykket og mot brukeren.
• Når bladet er klemt eller sitter fast i et sagsnitt som lukkes, stanser bladet, og motoren reagerer slik at enheten slår raskt tilbake mot brukeren.
• Blir bladet vridd eller kommer ut av stilling i sagsporet, vil tennene i bakkanten av bladet kunne grave seg ned i overflaten av treet, slik at bladet klatrer ut av sporet og hopper bakover mot brukeren.

Tilbakeslag skyldes feil bruk av verktøyet og/eller feil bruksmåte eller forhold som kan unngås ved å følge forholdsreglene nedenfor.

1) Hold sagen godt fast med begge hender og plasser armene slik at du kan tåle kreftene fra et tilbakeslag. Plasser kroppen din på den ene eller andre siden av bladet, men ikke på linje med bladet.

Tilbakeslag kan forårsake at sagen hopper bakover, men kreftene fra tilbakeslaget kan kontrolleres av brukeren hvis de riktige forholdsregler følges.

2) Når bladet setter seg fast, eller når du av en eller annen grunn må avbryte, må du slippe opp bryteren og holde sagen i ro i arbeidsstykket til bladet stanser helt. Prøv aldri å fjerne sagen fra arbeidsstykket, eller trekke sagen bakover så lenge bladet roterer, da dette kan føre til tilbakeslag. Kontroller og foreta justeringer slik at bladet ikke setter seg fast. 3) Når sagen startes opp igjen i arbeidsstykket, må du sentrere sagbladet i sagsporet og kontrollere at tennene ikke sitter fast mot arbeidsstykket. Sitter sagbladet fast, vil sagen tvinge seg opp eller få tilbakeslag fra arbeidsstykket når den startes på nytt. 4) Støtt opp store plater for å redusere faren for at bladet klemmes fast og sagen slår tilbake.

Store plater vil ofte henge ned av sin egen vekt. Støtte må plasseres under platen på begge sider, både i nærheten av sagsporet og nær kantene på platen.

5) Bruk ikke et sløvt eller skadet blad.

Uskarpe eller feilinnstilte blad gir et smalt sagspor som fører til ekstra friksjon, blad som

fester seg og tilbakeslag.

6) Låsespakene for bladdybde og skråjustering må være strammet til og sikret før du starter sagingen. Skulle bladinnstillingen endre seg under sagingen, kan bladet sette seg fast og føre til tilbakeslag. 7) Vær ekstra forsiktig når du gjør et "lommeskjær" inn i vegger eller andre blindområder. Det utstikkende bladet kan treffe gjenstander som kan gi tilbakeslag.

Sikkerhetsinstruksjoner for denne sagen

1) Sjekk at den nedre bladskjermen lukkes skikkelig for hver gangs bruk. Ikke bruk sagen dersom bladskjermen ikke flytter seg fritt og lukker seg med det samme. Den nedre bladskjermen må aldri klemmes eller bindes fast i åpen stilling. Slippes sagen ved et uhell kan den nedre bladskjermen bli bøyd. Hev den nedre bladskjermen med løftespaken til den nedre bladskjermen, og kontroller at den beveger seg fritt, og at den ikke berører bladet eller andre deler i alle vinkler og skjæredybder. 2) Kontroller at fjæren til den nedre bladskjermen fungerer og er i god stand. Fungerer ikke fjæren eller bladskjermen skikkelig, må de repareres før sagen tas i bruk. Den nedre bladskjermen kan bevege seg tregt på grunn av skadde deler, klebrige avleiringer eller på grunn av sagspon. 3) Den nedre bladskjermen bør kun trekkes tilbake manuelt ved spesiell bruk, slik som "lommekutt" og "not og fjær". Hev den nedre bladskjermen med løftespaken for den nedre bladskjermen. Så snart bladet treffer arbeidsstykket, må du senke den nedre bladskjermen. For all annen saging må du la den nedre bladskjermen fungere automatisk. 4) Pass alltid på at den nedre bladskjermen dekker bladet før du legger sagen ned på arbeidsbenken eller gulvet. Et ubeskyttet, roterende blad vil føre til at sagen beveger seg bakover, og skjærer i det som måtte komme i veien for den. Vær klar over tiden det tar for bladet stanser å rotere etter at du slipper opp bryteren. 5) Bruk ikke skurende hjul. 6) Bruk støvmaske hvis arbeidet forårsaker støv. 7) Bruk sagblad som anbefales av produsenten. 8) Bruk hørselsvern når verktøyet anvendes

over lengre tid.

9) Risikoen for tilbakslag øker etter hvert som batteripakken blir utladet. 10) Sørg for å kontrollere materialet. Unngå å skjære i andre typer materialer. 11) Pass på at du ikke slipper ned metallkutteren. 12) Metallkutteren må aldri svinges. 13) Dekk aldri til ventilasjonsåpningene, og hold dem frie for støv og andre materialer. 14) Sett aldri fast metallkutteren i en skruestikke. Skjær aldri med metallkutteren snudd opp ned i en skruestikke. Dette er meget farlig, og kan føre til alvorlige ulykker. 15) Bruk aldri strikkevanter. 16) Forsikre deg om at ingen står under arbeidsstedet når du bruker metallkutteren på høye steder. 17) Ta på verktøyet rett etter at det har vært i bruk. Det kan være varmt og gi brannskader på huden. 18) Ta ikke på materialet rett etter at det har blitt kuttet. Kuttede materialer kan være svært varme. 19) Bruk ikke skjæreolje. Bruk av skjæreolje kan føre til brann. 20) Skjær ikke i arbeidsstykker som er dekket med eller tilsølt med bensin, olje, løsemidler, tynner, etc. Den gjennomsiktige bladskjermen kan skades ved å utsettes for disse stoffene. 21) Fjern aldri den gjennomsiktige eller nedre bladskjermen. Hvis den gjennomsiktige eller nedre bladskjermen er skadd eller borte, returner verktøyet til et autorisert servicesenter for utskifting. 22) Start aldri bladet når det er i kontakt med arbeidsstykket. Vent til bladet har oppnådd full hastighet før du begynner å skjære.

Symbol

Symbol	Betydning
V	Volt
	Likelstrøm
n0	Hastighet uten belastning
... / min	Omdreininger eller støt pr minutt
A	Ampere

III. OPPSETT

Lade batteripakke EY9251

Batteripakken må lades opp når skjærehastigheten blir for lav for effektiv kutting.

Hvis du har to batteripakker, kan du bruke den ene for å fortsette arbeidet mens du lader opp den andre.

MERK:

Når du lader batteripakken for første gang eller etter lengre tids lagring, må det lades i 24 timer for å oppnå full kapasitet.

Batterilader (EY0110)

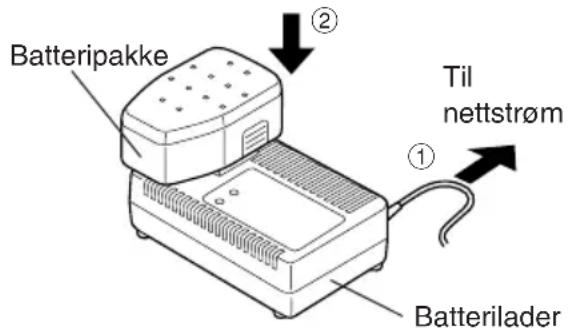

1. Laderen tilkobles nettstrøm.

MERK:

Det kan oppstå gnister når støpselet settes i vekselstrømskontakten, men dette er ikke noe sikkerhetsmessig problem.

1. Sett batteriet i laderen. Trykk helt ned.

1. Under lading lyser ladelampen hele tiden. Når ladingen er fullført, sørger automatikk i ladeelektronikken for å forhindre overlading.
2. Lading vil ikke skje hvis batteriet er for varmt (for eksempel rett etter ekstremt tunge belastninger). Den gule Standbylampen (ventetid) vil lyse inntil batteriet er tilstrekkelig avkjølt. Lading vil da gjenopptas automatisk.
3. Når ladingen er ferdig, vil ladelampen begynne å blinke raskt i grønt.
4. Dersom batteriet skulle bli for varmt eller det ikke har vært i bruk på en lang stund, vil ladelampen tennes. I dette tilfellet vil det ta lengre tid enn vanlig å lade batteriet helt opp.
5. Hvis en ferdigoppladet batteripakke er stukket inn i batteriladeren igjen, vil indikatorlampen lyse. Etter flere minutter kan ladelampen begynne å blinke raskt for å vise at ladingen er ferdig.
6. Dersom ladelampen ikke tennes med det samme laderen tilkobles, eller dersom den ikke slukkes etter vanlig ladetid, må du ta kontakt med en autorisert forhandler, som kan gi deg råd.

MERK:

• Ved opplading av et kaldt batteri (under 5°C (41°F)) på et varmt sted, la batteriet stå der og vent i over en time for å varme opp batteriet til riktig temperatur. Ellers kan det skje at batteriet ikke lades helt opp. Kjøl ned laderen når det lades mer enn to batteripakker etter hverandre.
• Ikke stikk fingre inn i kontakthullet når du holder laderen eller under andre omstendigheter.

FORSIKTIG:

For å forhindre skade eller risiko for brann:

• Ikke bruk strøm fra en motorgenerator.
• Ikke dekk til ventilasjonshullene på laderen og batteripakken.
• Koble laderen fra strømkilden når den ikke er i bruk.

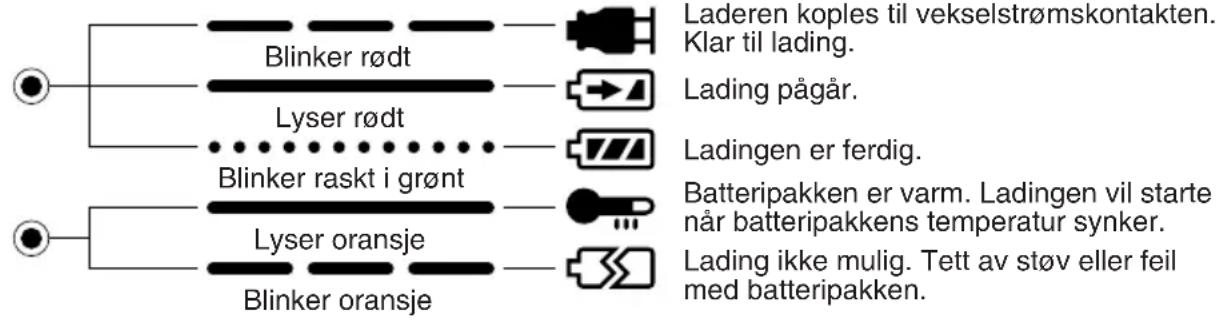

Lampeindikatorer

Sette inn batteripakken

FORSIKTIG:

Før du setter inn batteripakken må du kontrollere at strømbryteren på metallkutteren beveger seg riktig og returnerer til stilling "OFF" når du slipper den.

1. For å sette inn batteripakken: (Se Fig. 2) Skyv batteripakken inn på plass på metallskjærerens bakside. Batteriet skal klikke på plass. Hvis batteriet sitter løst, har det ikke blitt riktig tilkoblet.

2. For å ta ut batteripakken: Trykk på de to klaffene på sidene av batteripakken. Skyv batteripakken ut av batterirommet til metallskjæreren.

IV. BRUK

Denne metallkutteren skal kun brukes til skjæring av uherdede jernholdige materialer og ikke-jernholdige materialer. Se avsnittet "Ekstrautstyr" for en liste over blader som kan anvendes for riktig bruk av dette verktøyet. Følgende forholdsregler må følges for å redusere risikoen for skader:

• Skjær ikke stabile arbeidsstykker. Skjær ett stykke om gangen. - Skjær ikke i herdet stål.
• Skjær materialer med den brede siden av foten over den fastsatte delen av materialet. - Berør ikke sagbladet, arbeidsstykket eller sagspon med bare hender umiddelbart etter skjæring; de kan være varme og brenne huden din.

Hver gang du skal bruke metallskjæreren må du kontrollere at den er i god stand. Bruk følgende sjekkliste:

1. 1. Er bladet satt inn riktig vei? Pilen på bladet skal peke samme vei som pilen på den øvre bladskjermen. 2. Er bladet korrekt montert? Kontroller at sekskantbolten er skikkelig tilstrammet. (Se Fig. 12) 3. Ser bladet ut til å være i orden? Bytt ut bladet så snart du ser noen sprekker i det eller dersom en av tennene er brukket. 4. Fungerer den nedre bladskjermen korrekt?

ADVARSEL

For å unngå skader må du ikke bruke metallkutteren dersom den nedre bladskjermen ikke lukker seg raskt over bladet.

5. Er den gjennomsiktige bladskjermen forsvarlig

montert?

6. Er batteripakken oppladet og satt skikkelig på plass i metallkutteren? 7. Er dybdejusteringsspaken for saging forsvarlig strammet til? 8. Er arbeidsstykket forsvarlig fastsatt på en sagbukk eller arbeidsbenk?

Bruke metallkutteren

FORSIKTIG:

For å redusere risikoen for skader, les sikkerhetsinstruksjonene på begynnelsen av denne bruksanvisningen før du tar i bruk metallkutteren.

ADVARSEL

Bruk alltid vernebriller eller briller med sidebeskyttelse for å redusere risikoen for skader.

Følg disse stegene:

Hold metallkutteren med begge hender. (Se Fig. 4) Forsøk ikke å fjerne avkuttet materiale mens bladet er i bevegelse.

1. Still inn siktelinjen på foten med din kuttelinje. (Se Fig. 3)

Innretting med skjærelinje

• Bruk hakket som en rettledning for å fastslå kutteposisjon. Rett inn hakket med kuttelinjen. Gjør et prøvekutt først, siden kutteposisjonen kan variere med bladtypen.
• Trykk ned låsespaken for bryteren, trykk deretter inn strømbryteren for å starte motoren, og slipp så ut låsespaken.

FORSIKTIG:

• Kontroller at bryterens låsespak fungerer. Hvis det er mulig å aktivere strømbryteren uten å trykke på låsespaken, må du avbryte funksjonen med en gang. Ta verktøyet med til et autorisert servicesenter.
• Hold alltid i håndtaket med en hånd og i gripepunktet fremme med den andre (se Fig. 4). Hold et fast grep og trykk bryteren helt inn.
• Bladet må ikke komme i kontakt med materialet før du starter motoren. Vent til bladet har nådd maks. hastighet før du begynner å kutte.
• Dette verktøyet har ikke mulighet til å låse bryteren i stilling "ON" (På), og du må heller ikke prøve å gjøre dette.

3. Begynn å skjære når bladet har oppnådd full hastighet.

1. Under kuttingen må du passe på å sage rett fremover. Skyv kutteren fremover med jevn hastighet samtidig som du følger spissen av bladet gjennom den gjennomsiktige bladskjermen.

ADVARSEL

• Hold foten av metallkutteren flatt mot overflaten til arbeidsstykket som kuttes for å unngå farlige tilbakeslag.
• Bruk aldri makt på kutteren. Bruk et lett og kontinuerlig trykk.

5. Dersom motoren føles for varm, må du stanse arbeidet. La metallkutteren bli avkjølt før du fortsetter arbeidet. 6. Det er alltid en god regel å ta ut batteripakken etter bruk og før metallsagen settes bort til oppbevaring.

Justering av kuttedybde

Fjern batteripakken. Løsne spaken for dybdejustering ved å trykke på den, og juster deretter kuttedybden.

Stram til dybdejusteringsspaken forsvarlig ved å løfte den opp mot motorhuset ved ønsket kuttedybde. (Se Fig. 5)

Kløvgjerde (EY3500B7727)

(Tilgjengelig som ekstrautstyr. Følger ikke med.) Kløvgjerdet er nyttig for rispete kutt og gjentatte kutt med samme bredde.

Fjern batteripakken. - Sett på kløvgjerdet og juster kuttebredden. (Se Fig. 6) - Stram til skruen forsvarlig for å feste kløvgjerdet.

For riktig bruk (flere detaljer)

ADVARSEL

For å forhindre muligheten for alvorlige personskader:

Det er viktig å bruke en hensiktsmessig innretning for å holde materialet som kuttes forsvarlig fast. Det er også viktig å holde kutteren godt fast med begge hender for å forhindre at du mister kontroll over den, som igjen kan føre til personskade. - Figur 7 viser riktig kutteposisjon. Pass på at hendene holdes unna skjæreområdet. Sørg for at andre tilstedeværende personer holder seg borte fra arbeidsområdet og fra undersiden av arbeidsstykket. - Hold fast i materialet du kutter med hånden.

Kutting av store plater:

Støtt opp store plater. Sørg for å stille inn kuttedybden slik at du bare sager gjennom arbeidsstykket, og ikke gjennom støttene. (Se Fig. 8) Store plater siger ned eller bøyer seg hvis de ikke blir støttet opp på riktig måte. Hvis du forsøker å sage uten at arbeidsstykket er rett eller riktig støttet opp, vil bladet sette seg fast som fører til tilbakeslag. (Se Fig. 9) - Støtt ikke opp materialet for langt unna kuttet.

Kutting av tynt eller bølget materiale:

Kutt tynt eller bølget materiale minst en tomme fra kanten av arbeidsstykket for å unngå personskade eller ødeleggelse på verktøyet, forårsaket av tynne metallremser som blir dratt opp i den øvre bladskjernen. Bruk kun skarpe blad. Rene og skarpe blad reduserer stans og tilbakeslag.

ADVARSEL

For å forhindre muligheten for alvorlige personskader:

Lager du et halvferdig skjær, arbeidet blir avbrutt, bladet setter seg fast eller kutteren stopper opp, må du slippe opp bryteren med en gang og holde kutteren helt stille i materialet inntil bladet har stanset helt opp. For å unngå tilbakeslag må du aldri prøve på å fjerne kutteren fra arbeidsstykket eller trekke kutteren bakover så lenge bladet beveger seg. Kontroller at bladet har stanset helt, og flytt deretter kutteren vekk fra arbeidsstedet. For å fortsette kuttingen må du starte motoren og vente til bladet når full arbeidshastighet før du skyver kutteren forsiktig innover langs skjæret og fortsetter kuttingen.

3. Ikke bruk verktøyet dersom noe virker uvanlig. Fjern batteripakken med en gang.

Etter at et kutt er ferdig, må du ikke la kutteren komme i nærheten av beina eller siden din. I og med at den nedre skjermen kan trekkes tilbake, kan den feste seg i klærne og avdekke bladet. Hold klærne unna metallkutteren. Se opp for synlige deler av bladet ved både øvre og nedre bladskjerm.

ADVARSEL

I og med at skjæring i metall gir gnister:

Bruk alltid vernebriller - Bruk ikke metallkutteren i nærheten av lettantennelige stoffer eller i områder hvor lettantennelige stoffer benyttes. Det kan lett oppstå brann og brannskader.

5. Kople aldri inn aksellåsen så lenge bladet roterer, eller kople den inn for å stanse verktøyet. Slå aldri på bryteren så lenge aksellåsen er innkoplet. Dette vil føre til alvorlige skader på metallkutteren.

V. VEDLIKEHOLD

ADVARSEL

For å unngå alvorlige personskader må du alltid fjerne batteripakken fra metallkutteren før du starter vedlikeholdsarbeidet.

FORSIKTIG:

For å sikre produktets SIKKERHET og PÅLITELIGHET må service utføres hos et autorisert servicesenter. Insister på at det alltid benyttes originale Panasonic reservedeler.

Fjerne bladet

FORSIKTIG:

4. Fjern sekskantbolten og den ytre mellomskiven. 5. Bruk den nedre skjermens løftespake til å trekke tilbake (åpne) den nedre bladskjermen. 6. Fjern bladet forsiktig. 7. Rengjør metallsagen om nødvendig.

FORSIKTIG:

Pass på at du ikke skjærer opp hendene med bladet.

Når du kaster bladet, må du pakke det godt inn i kraftig eller bølget papir. Dette vil forebygge at noen andre kan skjære seg på det kasserte bladet.

Montere bladet

1. Fjern batteripakken fra metallkutteren. 2. Fjern alle kutterester fra bladområdet. 3. Bruk den nedre skjermens løftespake til å trekke tilbake (åpne) den nedre bladskjermen. 4. Monter bladet som vist på illustrasjonen ovenfor. (Se Fig. 12.)

Kontroller at retningspilen på bladet og på den øvre bladskjermen peker i samme retning.

5. Sett på plass den ytre mellomskiven. 6. Sett inn sekskantbolten. 7. Hold nede knappen for aksellås. Dette forhindrer at bladet kan rotere. 8. Stram til sekskantbolten med den vedlagte sekskantnøkkelen.

MERK:

Oppbevar sekskantnøkkelen i lagringsslissen på metallkutteren når nøkkelen ikke er i bruk.

ADVARSEL

Følges ikke fremgangsmåten, kan det oppstå alvorlig personskade.

Riktig bruk av batteripakke

Ni-MH batteripakke (EY9251)

Lad Ni-MH-batteriet helt opp før lagring for å sikre lang levetid. - Temperaturen må være mellom 0°C (32°F) og 40°C (104°F).

Hvis batteripakken brukes når batteritemperaturen er under 0°C (32°F), kan det være at verktøyet ikke fungerer skikkelig. I så fall, lad batteriet helt opp, for at det skal fungere skikkelig.

• Når du ikke bruker batteripakken, skal den oppbevares borte fra metallgjenstander som binders, mynter, nøkler, spiker, skruer osv., fordi de kan ha en elektrisk forbindelse med batteripakken.

Kortslutningen kan forårsake gnister, forbrenning eller brann.

• Ved drift av Ni-MH-batteri, sørg for at stedet er godt ventilert.

Oppbevaring av batteriet

Oppladbare batterier har en begrenset levetid. Hvis brukstiden er uvanlig kort selv etter en korrekt opplading, bør batteriet byttes ut med et nytt.

MERK:

- Under ekstremt varme eller kalde forhold vil kapasiteten per lading reduseres. Selv om metallsagen ikke anvendes, må batteripakken likevel lades opp en gang hver sjette måned.

Resirkulering av batteri

LEGG MERKE TIL:

For å resirkulere materialer og beskytte miljøet, sørg for å avhende batteriet på et offisielt godkjent sted hvis et slikt finnes i ditt land.

Rengjøre metallkutteren

For å opprettholde en god ytelse og sikker bruk må du holde metallkutteren ren.

Følg denne fremgangsmåten:

1. Fjern batteripakken fra metallkutteren. 2. Tørk av metallkutteren med en tørr og myk klut. Bruk ikke en våt klut eller rensemidler. Dette kan skade metallkutterens overflate. 3. Pass på å tørke godt av eventuell olje eller fett som kan gjøre metallkutteren glatt eller vanskelig å håndtere. 4. Ta ut bladet og børst av alt støv.

FORSIKTIG:

For å unngå skader eller skade på verktøyet må du aldri utsette noen del av verktøyet for væsker.

Gjennomsiktig bladskjerm

ADVARSEL

Er bladskjermen sprukket eller knust, må du ta med metallkutteren til et autorisert servicesenter og få den byttet ut. Ikke prøv å bruke kutteren. Det kan føre til alvorlige personskader. Bruk aldri metallkutteren med en skadet gjennomsiktig bladskjerm eller uten at denne skjermen er montert. Flygende metallspon kan føre til alvorlige skader.

VI. EKSTRAUTSTYR

ADVARSEL

• Bruken av ekstrautstyr som ikke er oppgitt i denne veiledningen kan føre til brann, elektrisk støt eller personlige skader. Bruk kun anbefalt ekstrautstyr.
• Bruk av blad på materiale som er tykkere eller tynnere enn det som er anbefalt for det bladet, fører til et grovt kutt og kan øke faren for "tilbakeslag" eller andre skader.

Blad for metallmaterial

For kutting av uherdet ferromateriale

Materialstykkelse

0,3 mm - 6,0 mm (1/64" - 15/64")

Blad for kutting av tynt metallmaterial (Tilleggsutstyr)

For kutting av tynt, uherdet jernholdig materiale

Materialets tykkelse

0,3 mm - 2,0 mm (1/64" - 5/64")

Klovgjerde (Tilleggsutstyr)

• EY3500B7727

For lettvinte parallelle skjæringer og gjentagende kuttinger av samme bredde.

Batteripakke

• EY9251

Batterilader

·EY0110

VII. SPESIFIKASJONER

Metallkutter (EY3552)

Motorspenning 18 volt likestrøm
Bladhastighet 2900 /min (OPM)
Bladstørrelse
Utvendig diameter	165 mm (6-1/2")
Akselstørrelse	20 mm (25/32")
Største skjæredybde	3 - 56 mm (1/8" - 2-13/64") (φ 165 mm blad)
Ytre mål (L × B × H)	345 × 198 × 264 mm (13-37/64" × 7-51/64" × 10-25/64")
Vekt (med batteripakke)	4 kg (8,82 lbs)

Batteripakke (EY9251)

Oppladbart batteri Ni-MH batteri Spenning 18 volt likestrøm (1,2V × 15 celler)

Batterilader (EY0110)

Modell EY0110
Elektrisk merking Se merkeplaten på bunnen av utladeren.
Vekt 0,78 kg (1,72 lbs)
Ladetid 65 min. (EY9251)

MERK:

Lade ikke "Y" type Ni-Cd batteripakker. - Se merket på laderen eller i den siste katalogen for batteripakker som passer til denne laderen.

I. INNLEDNING
