Merke	Panasonic
Modell	EY47A1
Produkttype	Trådløs bajonettsag
Motorspenning	14,4 V DC / 18 V DC
Slaglengde	14 mm
Tomgangshastighet	0 - 3000 min⁻¹ (14,4 V) / 0 - 3200 min⁻¹ (18 V)
Maksimal skjærekapasitet (tre)	50 mm
Maksimal skjærekapasitet (bløtt stål)	50 mm
Kompatibel bladtykkelse	0,9 mm - 1,6 mm
Total lengde	455 mm
Vekt (med batteri)	1,7 kg - 2,05 kg avhengig av batteri
Batteritype	Li-ion Panasonic (14,4 V eller 18 V)
Kompatibel lader	EY0L82
Lydtrykknivå	76 dB (A)
Lydeffektnivå	87 dB (A)
Vibrasjon (trekutt)	14,3 m/s²
Vinkeljustering av håndtak	4 posisjoner
Sålejustering	Ja, med sekskantskrue
Batteribeskyttelse	Overutlading, overoppheting
Indikatorer	Lavt batterinivå, overoppheting
Vedlikehold	Tørr klut, ikke løsemidler
Tiltenkt bruk	Metall, tre, plast, gipsplater

Ofte stilte spørsmål - EY47A1 PANASONIC

Hvordan installerer jeg bladet på Panasonic EY47A1 bajonettsagen?

Sørg for at batteriet er tatt ut. Drei den låsbare hylsen, sett bladet inn i bladlåsen ved å dreie hylsen, og slipp den deretter. Kontroller at bladet er godt festet ved å trekke i det. Følg kutteretningen som passer til arbeidet.

Hvilke batterier er kompatible med denne modellen?

Batteriene Li-ion Panasonic fra seriene EY9L45, EY9L47, EY9L51, EY9L52, EY9L53 og EY9L54 (14,4 V eller 18 V) er kompatible. Bruk kun batterier anbefalt av produsenten for å unngå risiko.

Hvordan justerer jeg håndtaksvinkelen?

Skyv opplåsingsspaken på håndtakslåsen, og juster deretter vinkelen til en av de 4 tilgjengelige posisjonene. Før arbeid, kontroller at håndtaket er godt festet ved å bevege det litt.

Hva gjør jeg hvis varsellampen for lavt batteri blinker?

Lampen indikerer at batteriet er nesten utladet. Lad umiddelbart det separate batteriet med laderen EY0L82. Hvis verktøyet stopper under bruk, er batteriet for svakt og må lades.

Hvordan rengjøre og vedlikeholde sagen?

Bruk en tørr og myk klut til å tørke av verktøyet. Ikke bruk løsemidler, bensin eller fuktig klut. Fjern regelmessig støv og jernspon som samler seg inni.

Kan jeg bruke denne sagen til å kutte metall?

Ja, denne bajonettsagen er designet for å kutte metall, tre, plast og gipsplater. Bruk et blad som passer til materialet og overhold maksimal skjærekapasitet (50 mm for bløtt stål).

Hvordan bytter jeg beskyttelsessålen?

Sålen kan ikke fjernes, men posisjonen er justerbar. Sett en sekskantnøkkel i justeringsskruen på bunnen av verktøyet og løsne omtrent én omdreining. Juster sålens posisjon, og stram deretter skruen. Ikke løsne mer enn 2 omdreininger.

Hva er maksimal skjærehastighet?

Tomgangshastigheten når 3000 slag/min med et 14,4 V batteri og 3200 slag/min med et 18 V batteri. Hastigheten varierer med trykket på avtrekkeren.

Hvordan unngå overdreven vibrasjon?

Hold verktøyet godt med begge hender, press sålen mot arbeidsstykket og bruk et passende og skarpt blad. Ikke tving verktøyet, og reduser hastigheten i små buer.

Hvor finner jeg reservedeler?

Bruk kun blader som er kompatible med en tykkelse på 0,9 mm til 1,6 mm og en passende stamme. Kontakt en autorisert Panasonic-forhandler eller se listen over anbefalte tilbehør i bruksanvisningen.

BRUKSANVISNING EY47A1 PANASONIC

Før enheten tas i bruk, vennligst les alle anvisningene og oppbevar deretter bruksanvisningen for senere bruk.

Etikett (rød eller gul)

Terminaler

Tilkoblinger

Klemmer

Terminaler

Tilkoblingspunkter

Terminaler

Terminaler

Poler

Ender

Liittimet

Terminaler

Stykker

Kontakter

Erintkezok

Etikett (rød eller gul)

Etikett (rød eller gul)

Utløserknapp for batteripakke

Akkupaketin irrotus-painike

Pil takimi serbest birakma dugmesi

Przycisk zwolnienia

blokady akumulatora

Vann som trenger inn i el-verktøyet vil øke risikoen for elektrisk støt.

Bruk av støvoppsamling kan redusere farer relatert til støv.

(O) Advarselslampe for overoppheting (batteri)

Av (normal bruk)

Montering/demontering av batteri

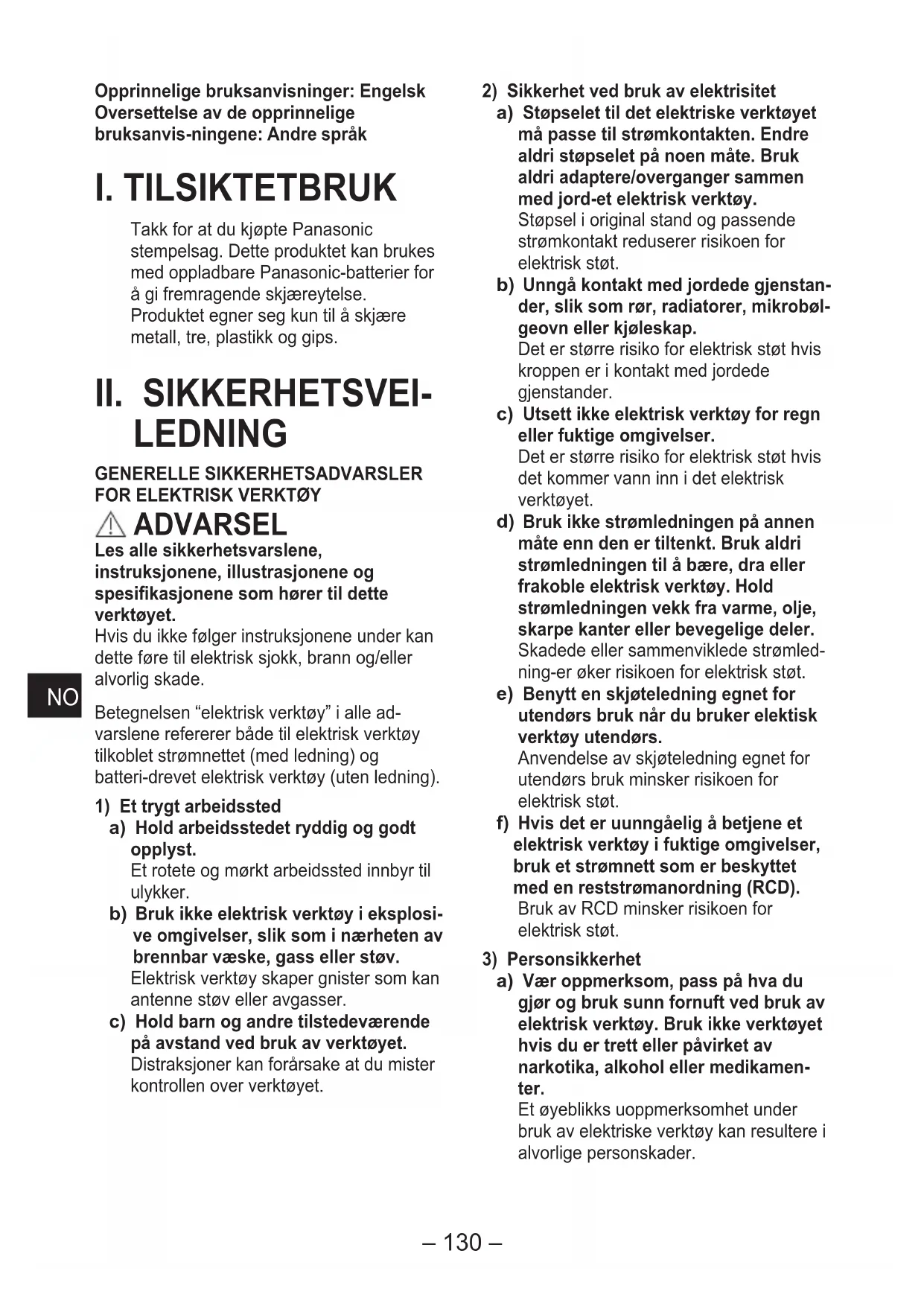

Originale bruksanvisninger: Engelsk Oversettelse av de originale bruksanvisningene: Andre språk

I. TILTENKT BRUK

Takk for at du kjøpte Panasonic stempelsag. Dette produktet kan brukes med oppladbare Panasonic-batterier for å gi fremragende skjæreytelse. Produktet egner seg kun til å skjære metall, tre, plastikk og gips.

II. SIKKERHETSVEILEDNING

GENERELLE SIKKERHETSADVARSLER FOR ELEKTRISK VERKTØY

ADVARSEL

Les alle sikkerhetsvarslene, instruksjonene, illustrasjonene og spesifikasjonene som hører til dette verktøyet.

Hvis du ikke følger instruksjonene under kan dette føre til elektrisk sjokk, brann og/eller alvorlig skade.

Betegnelsen "elektrisk verktøy" i alle advarslene refererer både til elektrisk verktøy tilkoblet strømnettet (med ledning) og batteridrevet elektrisk verktøy (uten ledning).

1) Et trygt arbeidssted

a) Hold arbeidsstedet ryddig og godt opplyst. Et rotete og mørkt arbeidssted innbyr til ulykker. b) Bruk ikke elektrisk verktøy i eksplosive omgivelser, slik som i nærheten av brennbar væske, gass eller støv. Elektrisk verktøy skaper gnister som kan antenne støv eller avgasser. c) Hold barn og andre tilstedeværende på avstand ved bruk av verktøyet. Distraksjoner kan forårsake at du mister kontrollen over verktøyet.

2) Sikkerhet ved bruk av elektrisitet

a) Støpselet til det elektriske verktøyet må passe til stikkontakten. Endre aldri støpselet på noen måte. Bruk aldri adaptere/overganger sammen med jordet elektrisk verktøy. Støpsel i original stand og passende strømkontakt reduserer risikoen for elektrisk støt. b) Unngå kontakt med jordede gjenstander, slik som rør, radiatorer, mikroovn eller kjøleskap. Det er større risiko for elektrisk støt hvis kroppen er i kontakt med jordede gjenstander. c) Utsett ikke elektrisk verktøy for regn eller fuktige omgivelser. Det er større risiko for elektrisk støt hvis det kommer vann inn i det elektriske verktøyet. d) Bruk ikke strømledningen på annen måte enn den er tiltenkt. Bruk aldri strømledningen til å bære, dra eller frakoble elektrisk verktøy. Hold strømledningen vekk fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller sammenviklede strømledninger øker risikoen for elektrisk støt. e) Benytt en skjøteledning egnet for utendørs bruk når du bruker elektrisk verktøy utendørs. Anvendelse av skjøteledning egnet for utendørs bruk minsker risikoen for elektrisk støt. f) Hvis det er uunngåelig å betjene et elektrisk verktøy i fuktige omgivelser, bruk et strømnett som er beskyttet med en reststrømanordning (RCD). Bruk av RCD minsker risikoen for elektrisk støt.

3) Personsikkerhet

a) Vær oppmerksom, pass på hva du gjør og bruk sunn fornuft ved bruk av elektrisk verktøy. Bruk ikke verktøyet hvis du er trett eller påvirket av narkotika, alkohol eller medikamenter.

Et øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan resultere i alvorlige personskader.

b) Bruk personlig verneutstyr. Bruk alltid vernebriller.

Sikkerhetsutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern

brukt under egnede forhold reduserer risikoen for personskader.

c) Unngå utilsiktet start. Sørg for at bryteren er i av-posisjon før utstyret kobles til strøm, batteripakken tas opp og/eller verktøyet løftes.

Å bære elektrisk verktøy med fingeren på bryteren eller å koble til strøm med bryteren i på-posisjon innbyr til ulykker.

d) Fjern eventuelle justerings- eller skrunøkler før du starter det elektriske verktøyet.

En skrunøkkel eller justeringsnøkkel som er festet til en roterende del kan forårsake personskade.

Dette gir deg bedre kontroll over det elektriske verktøyet hvis uforutsette situasjoner oppstår.

f) Kle deg riktig. Ikke bruk løstsittende klær eller smykker. Hold hår og klesplagg unna bevegelige deler.

Løstsittende klær, smykker og langt hår kan bli fanget i bevegelige deler.

g) Hvis det finnes utstyr for tilkopling av støvsuging og samleutstyr, pass på at disse er tilkoplet og brukes på riktig måte.

Bruk av støvsamling kan redusere risiko relatert til støv.

h) Ikke la kunnskap som du har fått fra hyppig bruk av verktøy, gjøre deg for selvsikker slik at du ignorerer verktøyets sikkerhetsprinsipper.

En uforsiktig handling kan forårsake alvorlig skade på et øyeblikk.

4) Bruk og vedlikehold av elektrisk verktøy

a) Bruk ikke makt på det elektriske verktøyet. Bruk riktig verktøy som passer til ditt gjøremål.

Verktøy som ikke kan slås av og på med strømbryteren er farlig, og må repareres.

c) Koble verktøyet fra strømtilførselen og/eller ta batteripakken, hvis denne kan tas av, fra verktøyet før du gjør justeringer, skifter tilbehør eller lagrer verktøyet.

Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte det elektriske verktøyet ved en feil.

d) Oppbevar elektrisk verktøy som ikke er i bruk utenfor rekkevidden til barn. La ikke personer som er fortrolige med elektrisk verktøy eller som ikke har lest disse instruksjonene, benytte verktøyet.

Elektrisk verktøy er farlig i hendene på uerfarne brukere.

e) Vedlikehold elektrisk verktøy og utstyr. Sjekk at bevegelige deler ikke går tregt eller er feiljusterte, at deler ikke er skadet, og andre forhold som kan påvirke verktøyets virkemåte. Hvis verktøyet er skadet, må det repareres før bruk.

Mange ulykker forårsakes av dårlig vedlikeholdt elektrisk verktøy.

Riktig vedlikeholdt kutteverktøy med skarp skjærekant er mindre utsatt for å sette seg fast, og er lettere å kontrollere.

g) Bruk elektrisk verktøy, tilbehør, bits og liknende i henhold til instruksjonene, og ta hensyn til arbeidsforholdene og den typen arbeid som skal utføres.

Bruk av verktøyet på annen måte enn det er tiltenkt kan føre til farlige situasjoner.

h) Hold håndtakene og gripeflatene tørre, rene og fri for olje og fett.

Glatte håndtak og gripeflater gjør at man ikke kan håndtere og kontrollere verktøyet på en sikker måte ved uventede situasjoner.

5) Bruk og vedlikehold av batteridrevet verktøy

a) Lade batteriene kun med den typen batterilader som er angitt av produsenten.

En lader som er egnet til en type batterier kan føre til brannfare ved bruk sammen med en annen type batterier.

b) Bruk det elektriske verktøyet utelukkende sammen med det tilhørende batteriet.

Bruk av andre typer batterier kan føre til risiko for skade eller brann.

c) Når batteriet ikke er i bruk, hold det unna andre metallgjenstander som binders, mynter, nøkler, spiker, skruer eller liknende som kan skape en forbindelse mellom batteripolene.

Å kortslutte batteripolene kan forårsake brannsår eller brann.

d) Ved belastende misbruk kan væske sprute ut fra batteriet. Unngå kontakt med denne. Skyll av med vann hvis du får slik væske på deg. Hvis væsken kommer i kontakt med øynene, søk lege.

Batterivæske kan forårsake hudirritasjon og brannsår.

e) Ikke bruk en batteripakke eller verktøy som er skadet eller endret.

Skadde eller endrede batterier kan ha en uforutsigbar oppførsel som medfører brann, eksplosjon eller fare for skader.

f) Ikke utsett en batteripakke eller et verktøy for ild eller for høy temperatur.

Eksponering for brann eller temperatur over 130°C kan forårsake eksplosjon.

g) Følg alle ladeanvisninger, og lad ikke batteripakken eller verktøyet utenfor temperaturområdet som er angitt i instruksjonene.

Feil lading eller lading ved temperaturer utenfor det angitte området kan ødelegge batteriet og øke risikoen for brann.

6) Service

a) Sørg for at service eller reparasjon på ditt elektriske verktøy blir utført av kvalifisert personell, og at kun identiske reservedeler brukes.

Dette vil bidra til at sikkerheten til det elektriske verktøyet bevares.

b) Vedlikehold aldri skadde batteripakker.

Vedlikehold på batteripakker skal kun utføres av produsenten eller en autorisert tjenesteleverandør.

FOR BATTERILADER OG BATTERI

1. TA VARE PÅ DENNE BRUKSANVISNINGEN

Denne bruksanvisningen inneholder viktige sikkerhetsinstruksjoner for batterilader og batteri.

1. Les alle instruksjoner og advarsler på batterilader og batteri før du tar i bruk batteriladeren.
2. Batteriladeren og batteriet er laget spesielt for å virke sammen. Forsøk ikke å lade andre batteridrevne verktøy eller batterier med denne laderen. Forsøk ikke å lade batteriene med en annen type lader.
3. Utsett ikke laderen og batteriet for regn eller snø, og bruk dem ikke i fuktige omgivelser.
4. Bruk av ikke godkjent tilbehør kan føre til fare for brann, elektrisk støt eller personskade.
5. Bruk ikke strømledningen på annen måte enn den er tiltenkt. Bruk aldri strømledningen til å bære laderen eller rykke i den for å koble fra strømkontakten. Hold strømledningen vekk fra varme, olje og skarpe kanter.
6. Skjøteledning skal/DDKE brukes.
7. Bruk ikke batteriladeren hvis strømledningen eller støpselet er skadet. Ta laderen med til kvalifisert servicepersonell for utskifting.
8. Bruk ikke batteriladeren hvis den har fått et hardt støt, blitt mistet i bakken eller fått skade på annen måte. Ta laderen med til kvalifisert servicepersonell.
9. Ikke forsøk å demontere batterilader eller batteri. Ta disse med til kvalifisert servicepersonell når service eller vedlikehold er påkrevd. Feil montering kan resultere i fare for elektrisk støt eller brann.
10. Koble alltid laderen fra strømkontakten før vedlikehold eller rengjøring for å redusere faren for elektrisk støt.
11. Sørg for at strømledningen ligger slik at den ikke blir tråkket på, snublet i eller på annen måte utsatt for skade eller belastning.
12. Oppbevar ikke batteriet på steder hvor temperaturen kan overstige 50 °C (slik som i et blikkskur eller i en bil om sommeren). Dette kan føre til forringelse av batteriet.
13. Brenn ikke batteriet, da varmen kan føre til at det eksploderer.
14. Laderen er laget kun for bruk med standard strømstyrke. Lad bare med den spenningen som er angitt på laderen. Bruk ikke laderen med annen spenning.
15. Lade batteriet på et sted med god ventilasjon. Batteriladeren og batteriet skal ikke tildekkes med tøy eller liknende mens ladingen pågår.
16. Kortslutt ikke batteriet. En kortslutning kan føre til en sterk elektrisk utladning, overoppheting og brannskader.
17. MERK: Dersom tilførselsledningen skades, må en ny ledning anskaffes fra et autorisert serviceverksted fordi spesielt verktøy er nødvendig.
18. Dette verktøyet er ikke tiltenkt brukt av personer (inklusive barn) med fysisk, mental og persepsjonshandikap og personer som ikke er erfarne, og la dem ikke benytte verktøyet hvis de ikke har tilsyn eller er gitt instruksjon om bruken, av personen som er ansvarlig for deres sikkerhet.
19. Barn skal ikke leke med apparatet. Rengjøring og vedlikehold skal ikke utføres av barn uten oppsyn.

III. YTTERLIGERE SIKKERHETSREGLER

1) Bruk hørselvern.

Støyeksponering kan føre til tap av hørsel.

2) Hold hendene unna skjæreområdet og sagbladet. Hold tak i de isolerte håndtakene. Hvis begge hendene holder verktøyet, kan de ikke bli skadet av bladet. 3) Hold aldri arbeidsstykket med hendene eller på tvers av beina. Det er viktig at arbeidsstykket støttes skikkelig for å redusere faren for at kroppen blir utsatt for skade eller at man mister kontrollen. 4) Vær oppmerksom på at dette verktøyet alltid er startklart, ettersom det ikke behøver å plugges til nettstrøm. 5) Bruk alltid vernebriller eller briller med sideskjermer. Vanlige briller eller solbriller er IKKE vernebriller. 6) Bruk støvmaske når man arbeider med tre på et begrenset område (f.eks. innendørs). 7) Unngå å skjære spiker. Kontroller at arbeidsstykket er fritt for spiker. Fjern dem før du begynner arbeidet. 8) Skjær ikke for store arbeidsstykker. 9) Kontroller at det er god nok klaring rundt arbeidsstykket før arbeidet begynnes, slik at sagbladet ikke kommer i kontakt med gulvet, arbeidsbordet, osv. 10) Hold verktøyet godt fast. 11) Forsikre deg om at bladet ikke er i kontakt med arbeidsstykket før bryteren slås på. 12) Hold hendene unna bevegelige deler. 13) Ikke berør bladet eller arbeidsstykket umiddelbart etter arbeidet; de kan være svært varme og det er fare for forbrenning. 14) Sving aldri verktøyet. 15) Bruk ikke blader som er deformert eller med sprekker. 16) Bruk ikke blader som ikke er i samsvar med karakteristikkene spesifisert i denne bruksanvisningen. 17) Ta batteripakken ut av verktøyet før du bytter blad, gjør justeringer eller utfører annet vedlikehold. 18) Benytt hørselvern ved bruk av verktøyet over lengre perioder.

19) Under opplading kan laderen bli varm. Dette er normalt. IKKE lad opp batteriet over lang tid. 20) Ikke oppbevar verktøyet og batteripakken på stedet der temperaturen kan stige opp til 50°C (122°F) eller høyere (f.eks. som i redskapsskur av metall, eller bil i sommertid). Det kan forårsake forringelse på den oppbevarte batteripakken. 21) Driftstemperatur: 0°C (32°F) - 40°C (104°F)

IV. SIKKERHETSINSTRUKSJONER FOR BÅJONETTSAGER

1) Hold elektroverktøyets isolerte gripeflater når du utfører en handling der skjæreverktøyet kan komme i kontakt med skjulte ledninger. Skjæreverktøy som kommer i kontakt med en strømførende ledning kan føre strøm til elektroverktøyets metalldeler, og dermed gi operatøren elektrisk støt. 2) Bruk klemmer eller andre praktiske metoder for å sikre og støtte arbeidsstykket på et stabilt underlag. Hvis du holder arbeidsstykket i hånden eller trykker det mot kroppen, kan det være ustabilt og lett å miste kontrollen.

ADVARSEL:

• Ikke bruk andre enn Panasonic batteripakker som er laget for bruk med dette oppladbare verktøyet.
• Panasonic er ikke ansvarlig for skader eller ulykker som skjer på grunn av bruk av gjenbrukte eller falske batteripakker.
• Ikke kast batteripakken i åpne flammer eller utsett den for ekstrem varme.

ADVARSEL:

• Ikke la metallobjekter berøre polene på batteriet.
• Ikke frakt eller oppbevar batteripakken i samme beholder som spiker eller tilsvarende metallobjekter.
• Ikke lad opp batteriet i områder der det er høy temperatur, som for eksempel ved siden av åpne flammer eller i direkte sollys. Batteriet kan overopphetes, ta fyr, eller eksplodere.
• Etter at batteriet er tatt ut av verktøyet eller laderen, må du alltid sette pakkedekselet på plass. Dersom det ikke gjøres, kan kontaktene kortsluttes, noe som medfører brannrisiko.
• Dersom batteripakkens ytelse er blitt forringet, skift den ut med en ny en. Fortsatt bruk av en defekt batteripakke kan føre til varmeutvikling, brann eller brudd på batteriet. Følg disse instruksjonene når du håndterer oppladbare, elektriske verktøy (verktøyet selv/batteripakke/lader), for å forhindre at lekkasje, overoppheting, røykansamling, brann og brudd oppstår.
• Ikke la spon eller støv fra materialer falle på batteripakken.
• Ved oppbevaring, fjern alt materialspon og støv fra batteripakken, og plasser batteripakken separat fra metallgjenstander (skruer, spikere osv.) når den oppbevares i verktøykassen. Eventuelle skader forårsaket av løse gjenstander i verktøykassen vil ikke dekkes av garantien.
• Ikke håndter det oppladbare, elektriske verktøyet på følgende måte. (Det er fare for røykansamling, brann og brudd)
• Bruk eller etterlating på steder som er utsatt for regn eller fuktighet
• Bruk under vann

Symbol Betydning
V	Volt
---	Likingrøm
n0	Hastighet uten belastning
... min-1	Omdreininger eller slag per minut
Ah	Elektrisk kapasitet tilbatteripakke
	For Å redusere faren for personskader, på brukeren ha lest og forstättBruksanvisningen.
	For kun brukinne i huset.

V. MONTERING

ADVARSEL

For å redusere faren for personskader, må du alltid ta ut batteripakken før du skifter blad. - Ikke pust inn eventuell røyk som kommer fra verktøyet eller batteriet fordi den kan være helseskadelig.

Inspeksjon før bruk

Feste og fjerne toveissagblad.

ADVARSEL

• Sørg for å fjerne batteripakken før du starter prosessen med å bytte blad, noe som inkluderer forberedelse, inspeksjon og utskifting.

Gjør du ikke dette, kan det resultere i et uhell hvor verktøyet starter utilsiktet.

Når du trekker i bajonettsagbladet, må du huske å trekke i bakfra.

Når du velger toveis sagblad, velg et blad som stikker tilstrekkelig ut fra beskyttelsesskoen utover materialet som skal skjæres, etter at slaglengden (14 mm) er trukket fra [Fig. 1].

Montering

1. Sett bajonettsagbladet inn i bladklemmen. [Fig. 2]
2. Sett inn det toveis sagbladet mens du holder låsehylsen i dreid posisjon. [Fig. 3] Bladet kan festes vendt enten opp eller ned, avhengig av hvilken type arbeid som skal utføres. [Fig. 4]
3. Slipp låsehylsen.
4. En innebygget fjær vil returnere låsehylsen til sin opprinnelige stilling automatisk, slik at det toveis sagbladet låses på plass. Grip baksiden av det toveis sagbladet og trekk i det to eller tre ganger for å kontrollere at det er festet skikkelig. [Fig. 5]
5. Sjekk at temperaturen til bladet er tilstrekkelig lav, ta deretter av bladet.

Demontering

1. Drei låsehylsen.
2. Fjern bajonettsagbladet.

Montere eller demontere batteripakken

1. Kople til batteripakken: [Fig. 6] Rett inn innrettingsmerkene og sett på batteripakken.
2. Skyv inn batteripakken til den sitter på plass.
3. Fjerne batteripakken: [Fig. 6] Trykk på knappen fra framsiden for å løse ut batteripakken.

Justere vinkelen på håndtaket

Håndtaket kan settes i 4 forskjellige posisjoner.

• Skyv håndtakets låsutløserspak for å stille inn vinkelen. [Fig. 7] [Fig. 8]

• Før oppstart, sørg for å bevege håndtaket opp og ned for å sikre at vinkelen er låst.

Justere posisjonen på beskyttelsesskoen

Du kan justere skoens posisjon ved å sette inn en sekskantnøkkel i bunnen på hovedenheten som vist i figuren og løsne den indre skojusteringsskruen omtrent en omdreining. [Fig. 9]

• Hvis bladet blir uskarpt fordi man bruker samme del av bladet, kan man bruke den ubrukte delen ved å justere skoens posisjon. På den måten kan man forlenge bajonettsagbladets levetid.
• Etter at dette er gjort må du sørge for å trekke til justeringsskruen.
• Skoen kan fjernes.
• Skojusteringsskruen må ikke løsnes mer enn 2 omdreininger, da dette kan føre til funksjonsfeil.

FORSIKTIG

• Under arbeidet skal beskyttelseskoen presses mot materialet som skal skjæres.
• Ikke bruk for mye kraft når du skjærer. Når du skjærer i en liten bue, reduserer du matningshastigheten.

VI. BETJENING

1. Mens du trykker ned låsutløserspaken for bryteren, trekker du i strømbryteren. [Fig. 10]
2. Bryterlåsen kan kobles fra ved å skyve inn låsutløserspaken for bryteren fra begge sider.
3. Hastigheten øker avhengig av hvor langt man trykker inn strømknappen.
4. Mens du trykker på strømbryteren, fortsetter verktøyet å fungere selv om du tar fingrene ut av låsutløserspaken for bryteren.
5. Slipp strømknappen med en gang du er ferdig med skjæringen.
6. Sjekk at temperaturen til bladet er tilstrekkelig lav, ta deretter av bladet. Når verktøyet betjenes med bryteren kan det være en kort forsinkelse for rotasjon starter. Dette signaliserer ikke en feil.
7. Denne forsinkelsen oppstår når verktøyets kretssystem starter opp når bryteren trykkes inn første gang etter installering av en ny batteripakke eller etter at verktøyet ikke er brukt på minst 1 minutt. Rotasjon vil starte uten forsinkelse under andre gangs og etterfølgende bruk.

Skjæring

MERK:

• Hold beskyttelsesskoen mot materialet som skal skjæres, og sørg for å justere det toveis sagbladet til ønsket skjæreposisjon, og trekk i bryteren.
• Bladet kan vibrere av og til, dette er normalt.
• Dersom spon samler seg opp på de ujevne overflatene i nærheten av der det toveis sagbladet er festet, må disse fjernes før arbeidet gjenopptas.
• Sjekk at det ikke er noen hindringer, som kan bli skjært over, under arbeidsstykket.
• Sjekk at det ikke er noen fremmedlegemer, som spiker, i objektet som skal skjæres.

Hvis bladet kommer i kontakt med noen slike objekter under skjæringen, vil det oppstå en kraftig reaksjonskraft, og det kan inntre alvorlige personskader.

• Plasser hånden din på objektet i den retningen skjæringen skal utføres.

Hvis man ikke følger dette, er det fare for personskade.

Holde verktøyet og skyve det

Hold verktøyet godt fast med begge hender. Det er ikke nødvendig å bruke unødig makt på verktøyet under bruk. Vær forsiktig med å bruke unødig makt på verktøyet da lirking og skyving kan skade verktøyet.

Når du skjærer i en liten bue, vil det resultere i lavere innmatingshastighet.

Hvis du prøver å bevege verktøyet for raskt, kan det skade det toveis sagbladet.

• Ikke fjern frontdekselet.

Fjern alltid batteripakken fra verktøyet etter pause eller etter at arbeidet er ferdig.

Forsøk på å skjære et rør, et stykke tømmer eller annet materiale som overgår det toveis sagbladets skjærekapasitet kan få spissen av bladet til å slå inn i innsiden av røret eller tømmerstykket og dermed skade bladet [Fig. 11].

FORSIKTIG

• Hold beskyttelsesskoen i kontakt med materialet som skjæres mens verktøyet er i bruk.
• Hvis du ikke gjør det, kan det toveis sagbladet bli skadet på grunn av vibrasjonene som oppstår. Når du skjærer i en liten bue, vil det resultere i lavere innmatingshastighet.

Kontrollpanel (N) Varsellampe for lavt batteri

Kraftig (fullstendig) utladning av Li-ion-batterier reduserer deres levetid dramatisk. Verktøyet har en batteribeskyttelsesfunksjon som er utviklet for å hindre fullstendig utlading av batteripakken.

• Batteribeskyttelsesfunksjonen aktiveres like før batteriet blir helt tomt, og varsellampen begynner å blinke.
• Dersom varsellampen for lavt batteri blinker, skal batteripakken lades opp umiddelbart.
• Om verktøyet er startet med for lite gjenværende batterikraft kan det stanse uten at varsellampen for lavt batteri blinker først. Dette angir at det er for lite strøm igjen til å bruke verktøyet og at batteriet må lades før mer bruk.
• Om verktøyet under bruk utsettes for en plutselig belastning som får motoren til å låse seg, kan sensoren for forhindring av overbelastning løses ut og varsellampen for lavt batteri blinker. Lampen stopper å blinke når du fjerner årsaken til opphenget og slår bryteren av og på.

(O) Varsellampe for overoppheting (batteri)

Blinker Overheat Indikerer at arbeidet er stoppet på grunn av overoppheting av batteriet.

For å beskytte motoren eller batteriet, pass på følgende når dette arbeidet utføres.

• Hvis motoren eller batteriet blir opphetet, vil beskyttelsesfunksjonen tre i funksjon og motoren eller batteriet slutter å virke. Varsellampen for overoppheting på kontrollpanelet vil lyse eller blinke når denne funksjonen er aktiv.
• Dersom beskyttelsesfunksjonen mot overoppheting blir aktivert, må verktøyet få tid til avkjøling (minst 30 minutter). Når varsellampen har slokket, er verktøyet klart til bruk igjen.
• Unngå å bruke verktøyet slik at beskyttelsesfunksjonen mot overoppheting aktiveres gjentatte ganger.
• Hvis verktøyet brukes kontinuerlig under forhold med stor belastning eller om det brukes under forhold med høy temperatur (f.eks. om sommeren), kan beskyttelsesfunksjonen mot overoppheting aktiveres gjentatte ganger.
• Hvis verktøyet brukes kontinuerlig under forhold med lav temperatur (f.eks. om vinteren) eller om det ofte stopper under bruk, kan det skyldes at beskyttelsesfunksjonen mot overoppheting ikke aktiveres.
• Temperaturen i omgivelsene skal være mellom 0°C (32°F) og 40°C (104°F). Hvis batteripakken brukes når batteritemperaturen er under 0°C (32°F), kan det hende at verktøyet ikke fungerer som det skal.
• Ved opplading av en kald batteripakke (under 0°C (32°F)) på et varmt sted, la batteripakken vente i over en time for å varme opp batteriet til omgivelsestemperatur.

[Batteripakke]

For riktig bruk av batteripakke [Fig. 12]

• Oppbevar batteriet etter bruk uten å lade opp for å sikre lengre levetid.
• Forsikre deg om at arbeidsrommet er godt ventilert under bruk av batteripakken.

For trygg og sikker bruk

• Dersom batteripakken ikke er koblet til korrekt når bryteren er slått på, vil varsellampen for overoppheting og varsellampen for lavt batteri blinke for å indikere at sikker bruk ikke er mulig, og hovedenheten vil ikke rotere som normalt. Koble til batteripakken i verktøyet/enheten til den røde eller gule etiketten forsvinner.
• Bare bruk oppladbare batteripakker ment for oppladbare verktøy fra Panasonic. Ikke gjør noen endringer på batteripakker (inkludert demontering av batteripakken og utskiftede deler).
• Ikke bruk ødelagte batteripakker. Det er fare for generering av varme, antennelse og eksplosjon.
• Hvis batteripakken lekker væske skal all bruk stanses. Hold den unna åpne flammer og ta den med tilbake til butikken umiddelbart.
• Fest batteripakken ved å skyve frem til de gule og røde etikettene ikke lenger er synlige, og kontroller at bryteren holder seg der.
• Hvis det gjøres kan det føre til svært høy varme.
• Brukstemperaturen for litium-ion-batteripakker er 0 til 40 grader.
• Bruk av batteripakker som holder under 0 grader, som i kalde nordlige områder, kan føre til at enheten ikke fungerer som den skal. I slike tilfeller bør batteripakken oppbevares på et sted som holder 10 eller flere grader i en time før bruk, og enheten bør bare brukes etter at batteripakken er varmet opp.

[Batterilader]

Lading

FORSIKTIG:

1) Dersom temperaturen til batteripakken faller til under -10 °C (14 °F), vil oppladingen stanse automatisk for å forhindre forringelse av batteriet. 2) Temperaturen må være mellom 0 °C (32 °F) og 40 °C (104 °F). Dersom du forsøker å bruke batteripakken når batteritemperaturen er under 0 °C (32 °F), kan det være at verktøyet ikke fungerer skikkelig. 3) Bruk laderen ved temperaturer på mellom 0 °C (32 °F) og 40 °C (104 °F), og lad batteriet ved en temperatur som tilsvarer temperaturen i selve batteriet. (Det skal ikke være en høyere temperaturforskjell enn 15 °C (59 °F) mellom temperaturen i batteriet og temperaturen på stedet hvor ladingen foretas.) 4) Ved opplading av et kaldt batteri (under 0 °C (32 °F)) på et varmt sted, la batteriet stå der og vent i over en time for å varme opp batteriet til riktig temperatur. 5) Kjøl ned laderen når det lades mer enn to batteripakker etter hverandre. 6) Ikke stikk fingrene inn i kontakthullet når du holder laderen eller under andre omstendigheter.

7) Trekk laderen ut av kontakten når den ikke er i bruk. 8) Laderen skal oppbevares mellom 0 og 40 grader, og lad batteripakken i en temperatur som er i nærheten av oppbevaringstemperaturen.

• Hvis batteripakken lades i en temperatur under 0 grader, vil den fulladede batteripakken gi omtrent 50 % av normal kapasitet. Start ladingen etter en time eller mer i beskrevet temperatur.

9) Ikke lad på et sted med dårlig ventilasjon. 10) Batteripakken eller laderen må ikke tildekkes, f.eks. med en klut eller liknende, mens ladingen pågår.

MERK:

Batteripakken er ikke ladet helt opp fra fabrikken. Forsikre deg om å opplade batteriet før det tas i bruk.

Hvordan lade

1. Laderen tilkobles nettstrøm.

MERK:

Det kan oppstå gnister når pluggen settes inn i stikkontakten, men dette er ikke et sikkerhetsproblem.

1. Sett batteripakken godt inn i laderen.

(1) Oppstill opprettingsmerkene og sett batteriet i dokken på laderen.

MERK:

Ikke alle batteripakkene viser justeringsmerket [Fig. 13] (på side 8).

(2) Skyv batteriet forover i retning som pilen viser. [Fig. 13]

1. Under lading lyser ladelampen hele tiden. Når ladingen er fullført, sørger automatikk i ladeelektronikken for å forhindre overlading.
2. Lading vil ikke starte hvis batteriet er for varmt (for eksempel rett etter tunge belastninger).

Den oransjegule ventelampen vil fortsette å blinke inntil batteriet er avkjølt. Lading vil da gjenopptas automatisk.

1. Ladelampen (grønn) vil blinke sakte når batteriet er ladet opp ca. 80%.
2. Når ladingen er ferdig, slår den grønne ladelampen seg av.
3. Hvis temperaturen til batteripakken er 0°C (32°F) eller mindre, tar det lengre tid å lade batteripakken helt opp enn standard ladetid. Selv når batteriet er helt oppladet, vil det ha omtrent 50% av effekten til et fullt oppladet batteri ved normal driftstemperatur.
4. Ta kontakt med en autorisert forhandler dersom ladelampen (grønn) ikke slår seg av.
5. Når du setter en ferdigoppladet batteripakke i batteriladeren igjen, vil indikatorlampen lyse. Etter noen minutter slår den grønne ladelampen seg av.
6. Fjern batteripakken mens utløserkappen for batteripakke holdes oppe. [Fig. 13]

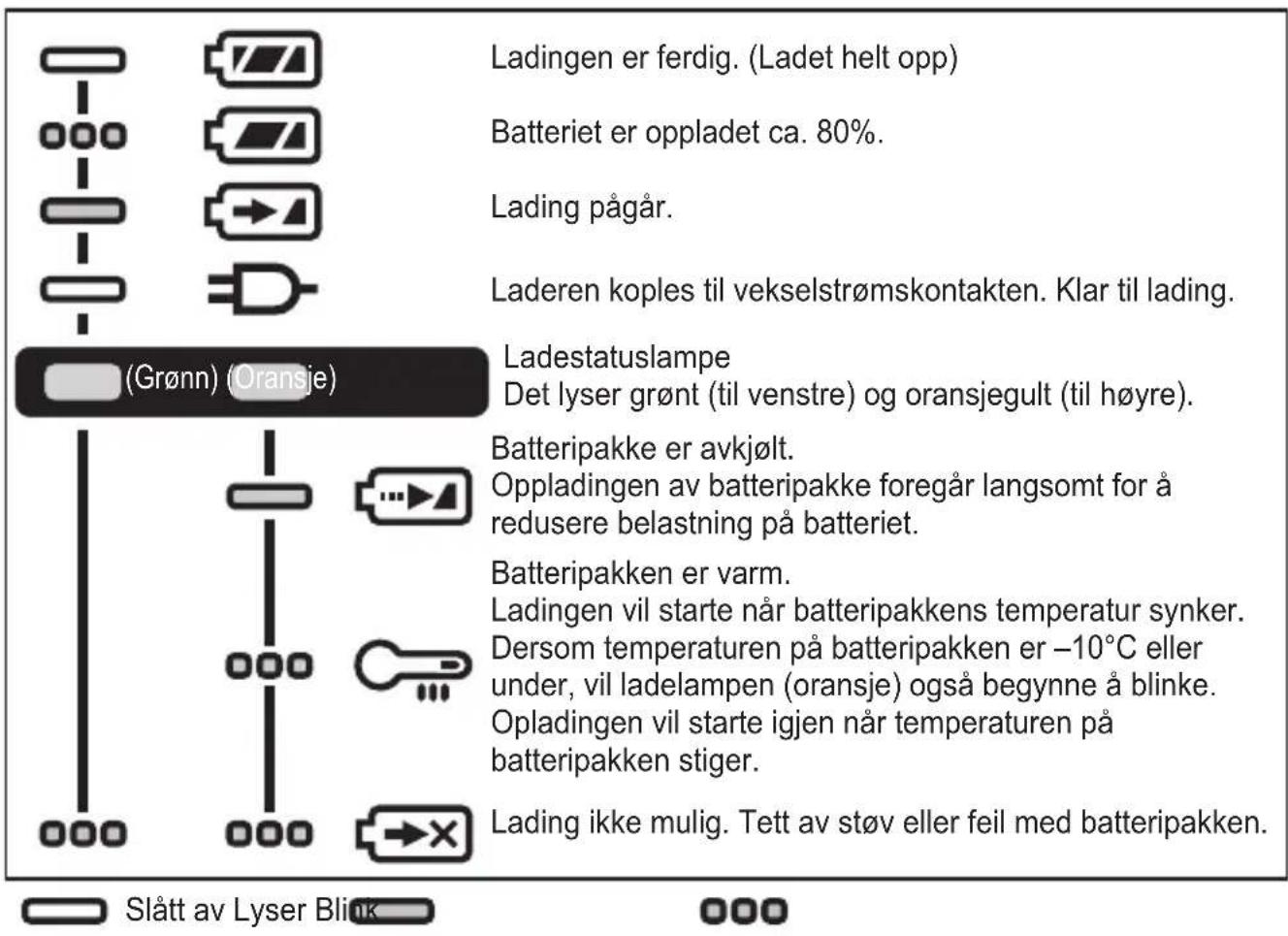

LAMPEINDIKATORER

Resirkulering av batteri

LEGG MERKE TIL:

For å resirkulere materialer og beskytte miljøet, sørg for å avhende batteriet på et offisielt godkjent sted hvis et slikt finnes i ditt land.

Brukerinformasjon om innsamling og håndtering av gammelt utstyr og brukte batterier

For riktig håndtering og gjenvinning av gamle produkter og brukte batterier, vennligst lever dem til egnede innsamlingssteder, i samsvar med nasjonal lovgivning og direktivene 2012/19/EU og 2006/66/EU.

Ved riktig håndtering av disse produktene og batteriene hjelper du til med å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet, som ellers kan oppstå ved uriktig avfallshåndtering.

For mer informasjon om innsamling og gjenvinning av gamle produkter og batterier, vennligst ta kontakt med kommunen, ditt renovasjonsselskap eller stedet der du kjøpte gjenstandene.

Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning.

[For forretningsdrivende brukere i EU]

Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon.

[Informasjon om håndtering i land utenfor EU]

Disse symbolene gjelder bare innenfor EU. Ønsker du å kaste slike gjenstander, vennligst kontakt dine lokale myndigheter eller forhandler og spør etter riktig fremgangsmåte for håndtering.

VII. VEDLIKEHOLD

• Bruk kun en tørr, myk klut for å tørke enheten. Bruk ikke en fuktig klut, tynner, bensin eller andre flytende løsemidler til rengjøring.
• Hvis verktøyets eller batteripakkens innside skulle komme i kontakt med vann, la det renne av og la det tørke så fort som mulig. Fjern forsiktig all støv eller jernfilspon som samler seg inne i verktøyet. Hvis du skulle ha problemer med betjeningen av verktøyet, rådspør et reparasjonsverksted.

VIII. TILBEHØR

FORSIKTIG:

• Bruk av ekstrautstyr som ikke er spesifisert i denne veiledningen kan føre til brann, elektrisk støt eller personskader. Bruk kun anbefalt utstyr. For å unngå skader, bruk bare tilleggsutstyr eller tilbehør til det bruket det er ment for.
• Bruk bare Panasonic Li-ion-batteripakke for elektroverktøy (spenning DC 14,4 V / DC 18 V).

IX. SPESIFIKASJONER

HOVEDENHET

Modell EY47A1
Motor 14,4 V likestrøm 18 V likestrøm
Monteringsbladets tykkelse 0,9 mm - 1,6 mm
Slaglengde 14 mm
Antall slag pr. minutt 0 - 3000 min		-1	0 - 3200 min-1
Maksimum skjæ-rekapasitet	Tre 50 mm
	Bløtt stål 50 mm
Total lengde 455 mm
Vekt (med batteripakke: EY9L45) 1,9 kg-
Vekt (med batteripakke: EY9L47) 1,7 kg-
Vekt (med batteripakke: EY9L51) — 2,0 kg
Vekt (med batteripakke: EY9L52) — 1,8 kg
Vekt (med batteripakke: EY9L53)		—	1,8 kg
Vekt (med batteripakke: EY9L54)		—	2,05 kg

BATTERILADER

Støyinformasjon og vibrasjonsverdier i henhold til EN62841-2-11, EN62841-1.

De deklarerte totalverdiene for vibrasjoner og støyutslipp har blitt målt i henhold til en standard testmetode og kan brukes til å sammenligne verktøy med hverandre. De deklarerte totalverdiene for vibrasjoner og støyutslipp kan også brukes i en innledende vurdering av eksponering.

1. Støyinformasjon

A-vektet lydtrykknivå som slippes ut LpA 76 dB
Usikkert for lydtrykknivået K	pA 5 dB
A-vektet lydeffektnivå L	wA 87 dB
Usikkert for lydeffektnivået K	wA 5 dB

2. Snittvibrasjon

Vibrasjonsutslipsverdi när du skjærer bord med sagblad ah,B 14,3 m/s		2
Usikkert for skjæring av bord med sag Kh,B 1,5 m/s		2
Vibrasjonsutslipsverdi när du skjærer trebjelker med sagblad		ah,B 14,3 m/s 2
Usikkert for skjæring av trebjelker med sagblad Kh,B 1,5 m/s		2

NO
