EY47A1 - Sav PANASONIC - Gratis brugsanvisning og manual

Mærke	Panasonic
Model	EY47A1
Produkttype	Trådløs bajonetsav
Motorens spænding	14,4 V DC / 18 V DC
Slaglængde	14 mm
Tomgangshastighed	0 - 3000 min⁻¹ (14,4 V) / 0 - 3200 min⁻¹ (18 V)
Maks. skærekapacitet (træ)	50 mm
Maks. skærekapacitet (blødt stål)	50 mm
Kompatibel klingetykkelse	0,9 mm - 1,6 mm
Total længde	455 mm
Vægt (med batteri)	1,7 kg - 2,05 kg afhængigt af batteri
Batteritype	Li-ion Panasonic (14,4 V eller 18 V)
Kompatibel oplader	EY0L82
Lyttryksniveau	76 dB (A)
Lydeffektniveau	87 dB (A)
Vibration (skæring i træ)	14,3 m/s²
Indstilling af grebsvinkel	4 positioner
Indstilling af beskyttelsessko	Ja, med unbrakoskrue
Batteribeskyttelse	Overafladning, overophedning
Indikatorer	Lavt batteri, overophedning
Vedligeholdelse	Tør klud, ikke opløsningsmiddel
Tilsigtet anvendelse	Metal, træ, plast, gipsplader

Ofte stillede spørgsmål - EY47A1 PANASONIC

Hvordan installeres klingen på bajonetsaven Panasonic EY47A1?

Sørg for, at batteriet er fjernet. Drej den låsbare muffe, indsæt klingen i klingelåsen ved at dreje muffen, og slip derefter. Kontroller, at klingen er fastgjort ved at trække i den. Overhold den skæreretning, der er egnet til arbejdet.

Hvilke batterier er kompatible med denne model?

Batterierne Li-ion Panasonic fra serierne EY9L45, EY9L47, EY9L51, EY9L52, EY9L53 og EY9L54 (14,4 V eller 18 V) er kompatible. Brug kun batterier anbefalet af producenten for at undgå risici.

Hvordan indstilles grebsvinklen?

Skub grebslåsens udløserhåndtag, og indstil derefter vinklen til en af de 4 tilgængelige positioner. Før arbejdet påbegyndes, kontrolleres det, at grebet er fastgjort ved at flytte det let.

Hvad gør jeg, hvis indikatoren for lavt batteri blinker?

Indikatoren angiver, at batteriet næsten er afladet. Oplad straks det separate batteri med opladeren EY0L82. Hvis værktøjet stopper under brug, er batteriet for svagt og skal oplades.

Hvordan rengøres og vedligeholdes saven?

Brug en tør og blød klud til at tørre værktøjet af. Brug ikke opløsningsmidler, benzin eller våd klud. Fjern regelmæssigt støv og jernspåner, der har samlet sig indvendigt.

Kan jeg bruge denne sav til at skære i metal?

Ja, denne bajonetsav er designet til at skære i metal, træ, plast og gipsplader. Brug en klinge, der er egnet til materialet, og overhold de maksimale skærekapaciteter (50 mm for blødt stål).

Hvordan udskiftes beskyttelsesskoen?

Beskyttelsesskoen kan ikke fjernes, men dens position kan justeres. Indsæt en unbrakonøgle i justeringsskruen i bunden af værktøjet og løsnes ca. en omgang. Juster skoens position, og spænd derefter skruen. Løsnes ikke mere end 2 omgange.

Hvad er den maksimale skærehastighed?

Tomgangshastigheden når 3000 slag/min med et 14,4 V batteri og 3200 slag/min med et 18 V batteri. Hastigheden varierer afhængigt af trykket på aftrækkeren.

Hvordan undgås overdrevne vibrationer?

Hold værktøjet fast med begge hænder, tryk beskyttelsesskoen mod emnet, og brug en egnet og velsleben klinge. Tving ikke værktøjet, og reducer hastigheden i små buer.

Hvor finder jeg reservedele?

Brug kun klinger kompatible med en tykkelse på 0,9 mm til 1,6 mm og en passende skaft. Kontakt en autoriseret Panasonic-forhandler eller se listen over anbefalede tilbehør i brugervejledningen.

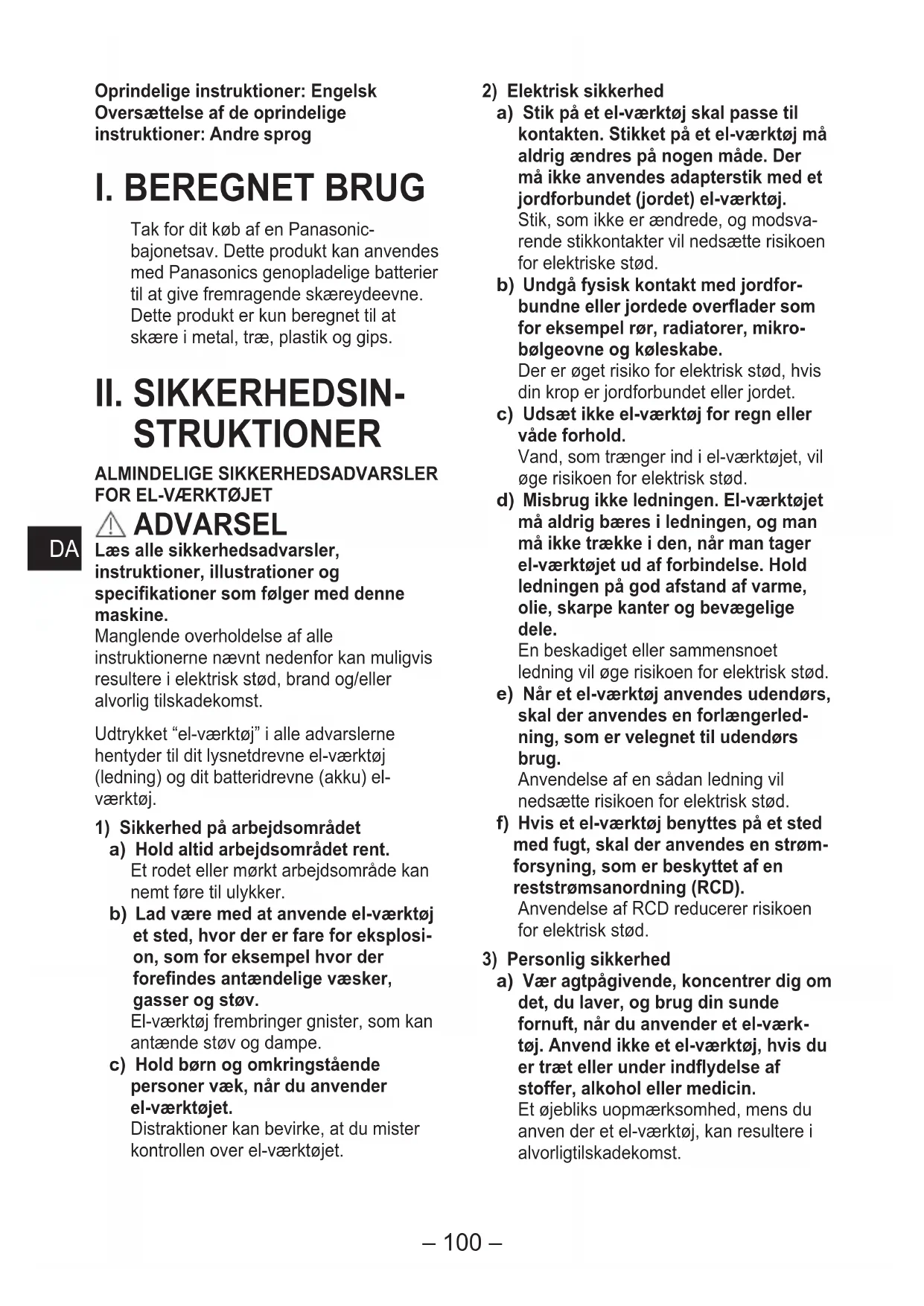

BRUGSANVISNING EY47A1 PANASONIC

Gennemlæs denne betjeningsvejledning før brug, og gem den til fremtidig brug.

Oprindelige instruktioner: Engelsk. Oversættelse af de oprindelige instruktioner: Andre sprog.

I. BEREGNET BRUG

Tak for dit køb af en Panasonic-bajonetsav. Dette produkt kan anvendes med Panasonics genopladelige batterier til at give fremragende skæreevne. Dette produkt er kun beregnet til at skære i metal, træ, plastik og gips.

II. SIKKERHEDSINSTRUKTIONER

ALMINDELIGE SIKKERHEDSADVARSLER FOR EL-VÆRKTØJ

DA

ADVARSEL

Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, som følger med denne maskine.

Manglende overholdelse af alle instruktionerne nævnt nedenfor kan muligvis resultere i elektrisk stød, brand og/eller alvorlig tilskadekomst.

Udtrykket "el-værktøj" i alle advarslerne henviser til dit lysnetdrevne el-værktøj (med ledning) og dit batteridrevne (akku) el-værktøj.

1) Sikkerhed på arbejdsområdet

a) Hold altid arbejdsområdet rent.

Et rodet eller mørkt arbejdsområde kan nemt føre til ulykker.

b) Undlad at anvende el-værktøj et sted, hvor der er fare for eksplosion, for eksempel hvor der findes antændelige væsker, gasser og støv.

El-værktøj frembringer gnister, som kan antænde støv og dampe.

c) Hold børn og omkringstående personer væk, når du anvender el-værktøjet.

Distraktioner kan bevirke, at du mister kontrollen over el-værktøjet.

2) Elektrisk sikkerhed

a) Stik på et el-værktøj skal passe til kontakten. Stikket på et el-værktøj må aldrig ændres på nogen måde. Der må ikke anvendes adapterstik med et jordforbundet (jordet) el-værktøj.

Stik, som ikke er ændrede, og modsvarende stikkontakter vil nedsætte risikoen for elektriske stød.

b) Undgå fysisk kontakt med jordforbundne eller jordede overflader som for eksempel rør, radiatorer, mikrobølgeovne og køleskabe.

Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet eller jordet.

c) Udsæt ikke el-værktøj for regn eller våde forhold.

d) Misbrug ikke ledningen. El-værktøjet må aldrig bæres i ledningen, og man må ikke trække i den, når man tager el-værktøjet ud af forbindelse. Hold ledningen på god afstand af varme, olie, skarpe kanter og bevægelige dele.

En beskadiget eller sammensnoet ledning vil øge risikoen for elektrisk stød.

e) Når et el-værktøj anvendes udendørs, skal der anvendes en forlængerledning, som er velegnet til udendørs brug.

Anvendelse af en sådan ledning vil nedsætte risikoen for elektrisk stød.

f) Hvis et el-værktøj benyttes på et sted med fugt, skal der anvendes en strømforsyning, som er beskyttet af en reststrømsanordning (RCD).

Anvendelse af RCD reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Vær opmærksom, koncentrer dig om det, du laver, og brug din sunde fornuft, når du anvender et el-værktøj. Anvend ikke et el-værktøj, hvis du er træt eller under indflydelse af stoffer, alkohol eller medicin.

Et øjebliks uopmærksomhed, mens du anvender et el-værktøj, kan resultere i alvorlig tilskadekomst.

b) Anvend altid personligt beskyttelsesudstyr. Anvend altid øjenbeskyttelse.

Beskyttelsesudstyr, som for eksempel støvmaske, skridsikre sikkerhedssko, hjelm og høreværn, som anvendes under hensyntagen til forholdene, vil nedsætte risikoen for personskade.

c) Forebyg utilsigtet start af el-værktøjet. Kontroller, at start/stop-kontakten er i den deaktiverede stilling, inden du slutter til strømkilden og/eller akkuen og tager værktøjet op eller transporterer det.

Du udsætter dig for stor risiko for ulykker, hvis du bærer el-værktøjet med en finger på kontakten eller forsyner el-værktøjet med aktiveret start/stop-kontakt.

d) Fjern altid justernøgler eller andre nøgler, inden du tænder for el-værktøjet.

En justernøgle eller en anden nøgle, som sidder på en af el-værktøjets roterende dele, kan resultere i personskade.

e) Ræk ikke over. Oprethold til enhver tid et solidt fodfæste og en god balance.

Dette giver en bedre kontrol over el-værktøjet i uventede situationer.

Løse beklædningsgenstande, smykker og langt hår kan nemt blive fanget i de bevægelige dele.

g) Hvis der er anordninger til tilslutning af faciliteter til udtrækning og opsamling af støv, skal det sikres, at disse er tilsluttet og anvendes korrekt.

h) Lad ikke kendskab hidrørende fra hyppig brug af værktøjet gøre dig for selvsikker og ignorere værktøjets sikkerhedsprincipper.

En uforsigtig handling kan forårsage alvorlig skade inden for en brøkdel af et sekund.

4) Anvendelse og håndtering af el-værktøjet

a) Pres/DD el-værktøj. Anvend det rigtige el-værktøj til arbejdet.

Det rigtige el-værktøj vil udføre sit arbejde bedre og mere sikkert ved den hastighed, som det er beregnet til at anvendes med.

b) Anvend ikke el-værktøjet, hvis dets start/stop-kontakt ikke tænder og slukker for det.

Ethvert el-værktøj, som ikke kan styres med kontakten, er farligt og skal repareres.

c) Tag stikket ud af strømkilden og/eller batteripakningen, hvis den kan afmonteres, fra el-værktøjet, inden du udfører justeringer, skifter tilbehørsdele eller lægger el-værktøjet til opbevaring.

Sådanne forebyggende sikkerhedsforanstaltninger reducerer risikoen for utilsigtet opstart af el-værktøjet.

d) Anbring el-værktøj, som ikke skal anvendes, uden for børns rækkevidde og lad ikke personer, som ikke er fortrolige med anvendelse af el-værktøj, eller som ikke har læst denne brugsanvisning, anvende el-værktøjet.

El-værktøj er farligt i hænderne på uøvede personer.

e) Vedligehold el-værktøjet og tilbehør. Efterse om de bevægelige dele er skæve eller binder, eller om der er andre problemer, som kan påvirke anvendelsen af el-værktøjet. Hvis der er beskadigelse, skal el-værktøjet repareres inden brug.

Mange ulykker skyldes dårligt vedligeholdte el-værktøj.

f) Hold altid skæreværktøj skarpe og rene.

Rigtigt vedligeholdte skæreværktøj med skarpe ægge er mindre tilbøjelige til at binde og nemmere at styre.

g) Anvend el-værktøjet, tilbehørsdelene, værktøjsbitsene etc. i overensstemmelse med disse instruktioner, idet arbejdsbetingelserne og det arbejde, der skal udføres, tages i betragtning. Anvendelse af el-værktøjet til andet arbejde end det, det er beregnet til, kan resultere i farlige situationer. h) Hold håndtag og gribeflader tørre, rene og fri for olie og fedt. Glatte håndtag og gribeflader giver ikke mulighed for sikker håndtering og kontrol af værktøjet i uventede situationer.

5) Anvendelse og vedligeholdelse af batteridrevet værktøj

a) Oplad kun med den oplader, som anbefales af fabrikanten. En oplader, som er velegnet til en type batteri, kan udgøre en risiko for brand, hvis den anvendes med en anden type batteri. b) Anvend kun el-værktøj med specifikt beregnede batterier. Anvendelse af andre typer batterier kan føre til personskade og brand. c) Når batteriet ikke skal anvendes, skal det holdes borte fra andre genstande af metal, som for eksempel papirclips, mønter, nøgler, skruer og andre mindre metalgenstande, som kan danne en forbindelse fra en terminal til en anden. Kortslutning af batteriterminaler kan resultere i forbrændinger og brand. d) Hvis batteriet ikke bruges korrekt, kan der sive batterielektrolyt ud af det. Pas på ikke at komme i kontakt med batterielektrolyt. Hvis det alligevel skulle ske, skal du skylle det af med vand. Søg straks lægehjælp, hvis du har fået batterielektrolyt i øjnene.

Batterielektrolyt fra batteriet kan give hudirritation og forbrændinger.

e) Brug ikke en batteripakning eller værktøj, som er beskadiget eller ændret. Beskadigede eller modificerede batterier kan udvise uforudsigelig adfærd, der resulterer i brand, eksplosion eller risiko for skade.

f) Udsæt ikke en batteripakning eller et værktøj for brand eller for høj temperatur. Eksponering for ild eller temperaturer over 130 °C kan forårsage eksplosion. g) Følg alle opladningsinstruktioner, og oplad ikke batteripakningen eller værktøjet uden for det temperaturområde, der er angivet i vejledningen. Opladning ukorrekt eller ved temperaturer uden for det angivne område kan beskadige batteriet og øge risikoen for brand.

6) Servicering

a) Lad dit el-værktøj blive serviceret af en kvalificeret fagmand og anvend udelukkende identiske udskiftningsdele.

Dette vil garantere, at el-værktøjets sikkerhed opretholdes.

b) Brug aldrig beskadigede batteripakninger.

Service af batteripakninger bør kun udføres af producenten eller autoriserede serviceudbydere.

BATTERIOPLADER & BATTERI

Denne brugsanvisning indeholder vigtige sikkerhedsforskrifter for batteriopladeren og batteriet.

1. Inden du begynder at bruge batteriopladeren, bedes du læse alle instruktionerne og advarselsanvisningerne på batteriopladeren og batteriet.
2. Opladeren og batteriet er specielt beregnet til at arbejde sammen. Forsøg ikke at oplade noget andet akku-værktøj eller batteri med denne oplader. Forsøg ikke at oplade batteriet med andre opladere.
3. Udsæt ikke opladeren og batteriet for regn eller sne og lad være med at anvende dem under fugtige forhold.
4. Anvendelse af en tilbehørsdel, som ikke er anbefalet, kan resultere i risiko for brand, elektrisk stød og/eller personskade.
5. Misbrug ikke ledningen. Bær aldrig opladeren i ledningen, og lad være med at rykke ledningen ud af kontakten. Hold ledningen på god afstand af varme, olie og skarpe kanter.
6. Forlængerledning bør ikke anvendes.
7. Anvend ikke opladeren med beskadiget ledning eller stik. Indlever den til en kvalificeret fagmand, og få ledning og/eller stik skiftet ud.
8. Anvend ikke opladeren, hvis den har været udsat for et kraftigt slag eller har været tabt eller på anden måde har lidt skade. Indlever den til en kvalificeret fagmand.
9. Forsøg ikke at skille opladeren og batteriet ad. Indlever dem til en kvalificeret fagmand, hvis servicering eller reparation er nødvendig. Fejlagtig samling kan resultere i risiko for elektrisk stød eller brand.
10. For at reducere risikoen for elektrisk stød skal man tage opladeren ud af forbindelse med stikkontakten, inden den vedligeholdes eller rengøres.
11. Sørg for, at ledningen er placeret således, at man ikke træder på den, falder over den eller på anden måde udsætter den for skade eller stress.
12. Opbevar ikke batteriet på steder, hvor temperaturen kan komme op på eller overstige 50°C (som for eksempel i et værktøjsskur af metal eller i en bil om sommeren). Dette kan bevirke, at opbevaringsbatteriet bliver deformeret.
13. Undlad at brænde batteriet. Det kan eksplodere, hvis det smides på ilden.
14. Opladeren er beregnet til at fungere med almindelig strømforsyning fra lysnettet. Oplad kun med den spænding, som er angivet på mærkepladen. Forsøg ikke at anvende opladeren med nogen anden spænding.
15. Oplad batteriet på et godt ventileret sted. Tildæk ikke opladeren og batteriet med en klud etc. under opladningen.
16. Kortslut ikke batteriet. Kortslutning af batteriet kan resultere i en for kraftig strømtilførsel, overophedning og forbrændinger.
17. BEMÆRK: Hvis komponentens strømforsyningsledning har lidt overlast, må den kun skiftes ud af en reparatør, der er autoriseret af fabrikanten, fordi der skal anvendes specialværktøj.
18. Dette el-værktøj er ikke beregnet til at blive anvendt af personer (inklusive børn) med nedsatte fysiske, opfattende eller mentale evner eller manglende erfaring og kendskab, medmindre de er under opsyn eller har fået instruktion i brugen af el-værktøjet af en person, som er ansvarlig for deres sikkerhed.
19. Børn må ikke lege med apparatet. Rengøring og brugervedligeholdelse må ikke udføres af børn uden opsyn.

III. EKSTRA SIKKERHEDSREGLER

1) Brug høreværn. Udsættelse for støj kan medføre høretab. 2) Hold hænderne væk fra skæreområdet og savbladet. Hold i de isolerede grebflader. Hvis du holder i værktøjet med begge hænder, kan bladet ikke komme til at skære i dem. 3) Hold aldrig det emne, du skærer, med hånden, og støt det ikke på benet. Det er vigtigt at understøtte arbejdsstykket ordentligt for at minimere risikoen for kropskontakt og tab af herredømmet. 4) Vær opmærksom på, at dette værktøj altid er i aktiveret stand, da det ikke er nødvendigt at slutte det til en stikkontakt. 5) Anvend altid beskyttelsesbriller eller briller med sideskjold. Almindelige briller og solbriller er IKKE beskyttelsesbriller. 6) Benyt støvmaske, når dette værktøj anvendes til træarbejde på et indelukket sted (f.eks. inden døre). 7) Undgå at skære søm. Inspicér arbejdsstykket for søm og fjern dem inden arbejdet påbegyndes. 8) Undlad at save arbejdsstykker i overstørrelse.

9) Kontroller, at afstanden er korrekt bag arbejdsstykket, inden du begynder at save, således at bladet ikke vil ramme gulvet, skruestikken etc. 10) Hold godt fast i værktøjet. 11) Sørg for, at værktøjet ikke kommer i berøring med arbejdsstykket, inden der tændes med afbryderen. 12) Hold hænderne væk fra bevægelige dele. 13) Rør ikke ved savbladet eller arbejdsstykket umiddelbart efter brugen. De kan være meget varme og give hudforbrændinger. 14) Sving aldrig værktøjet. 15) Benyt ikke savblade, som er deformerede eller revnede. 16) Benyt ikke savblade, som ikke er i overensstemmelse med de i denne instruktion specificerede data. 17) Tag akkuen ud af værktøjet, inden savbladet skiftes ud, eller der udføres justeringer eller andet vedligeholdelsesarbejde. 18) Benyt høreværn, når værktøjet anvendes i længere tidsrum. 19) Under opladning kan det ske, at opladeren bliver en smule varm. Dette er normalt. Oplad IKKE batteriet over en længere periode. 20) Lad ikke værktøjet eller batteripakningen ligge på et sted, hvor temperaturen kan overstige 50°C (122°F) (som f.eks. i et redskabsrum af metal eller en bil om sommeren). Det kan føre til forringelse af batteriet. 21) Det omgivende temperaturområde er mellem 0°C (32°F) og 40°C (104°F).

IV. SIKKERHEDSANVISNINGER FOR BAJONETSAVE

1) Hold elværktøjet ved de isolerede gribeflader, når der udføres en handling, hvor skæreudstyret kan komme i kontakt med skjulte ledninger. Skæreudstyr, der kommer i kontakt med en "strømførende" ledning, kan gøre elværktøjets ubeskyttede metaldele "strømførende", hvilket kan give brugeren et elektrisk stød. 2) Anvend fastspændingsanordninger eller en anden praktisk måde til at fastgøre arbejdsstykket til en stabil flade.

Hvis arbejdsstykket holdes med hånden eller mod kroppen, kan det blive ustabilt, hvilket kan føre til, at du mister kontrollen over det.

ADVARSEL:

• Benyt ikke andre batteripakninger end Panasonic-batteripakninger, som er beregnet til brug med dette genopladelige værktøj.
• Panasonic kan ikke holdes ansvarlig for skader eller uheld, som er forårsaget af anvendelse af en genbrugt batteripakning eller en ikke-original batteripakning. Bortskaf ikke batteripakningen ved at smide den på åben ild og udsæt den ikke for ekstrem varme.
• Lad ikke metalgenstande komme i berøring med batteripakningens terminaler.
• Undlad at transportere og opbevare batteripakningen i den samme beholder, som indeholder søm eller andre lignende metalgenstande.

ADVARSEL:

• Oplad ikke batteripakningen på et sted med høje temperaturer, for eksempel i nærheden af åben ild eller i direkte sol. Dette kan bevirke, at batteriet overophedes, bryder i brand eller eksploderer. Når batteripakningen er taget af værktøjet eller opladeren, skal man altid huske at sætte pakningsdækslet på. Hvis dette ikke gøres, er der risiko for, at batterikontakterne kortsluttes, hvilket kan være årsag til brandfare. Når batteripakningen er udtjent, skal den skiftes ud med en ny. Fortsat anvendelse af en beskadiget batteripakning kan resultere i varmedannelse, antænding og revner i batteriet. Undgå lækager, overophedning, røgudvikling, brand og brud ved altid at følge disse instrukser, når du håndterer dit genopladelige værktøj (selve værktøjet/batteripakningen/opladeren).
• Inden opbevaring skal du fjerne eventuelle materialerester og støv fra batteripakningen, sætte det røde plastik "terminaldæksel" på og opbevare batteripakningen på afstand af metalgenstande (skruer osv.) i værktøjskassen. Skader, der skyldes løse genstande i kassen, er ikke dækket af garantien.

Undlad at håndtere det genopladelige værktøj på følgende måde. (Der er risiko for røgudvikling, brand eller brud)

• Undlad at bruge eller efterlade værktøjet, hvor det udsættes for regn eller fugt.

Symbol Betydning
V	Volt
---	Jævnstrøm
n0	Ubelastet hastighed

Symbol Betydning
... min-1	Omdrejninger og frem- og tilbagegående bevægelse.
Ah	Akkuens elektriske kapacitet
	For at reducere risikoen for tilskadekomst, skal brugeren læse og forstå brugsvejledningen.
	Kun til indendørs brug.

V. MONTERING

ADVARSEL:

For at reducere risikoen for tilskadekomst skal man altid fjerne akkuen, inden savbladet udskiftes. - Indånd eventuel røg fra værktøjet eller batteripakningen, da det kan være skadeligt.

Inspektion før brug

• Er det rigtige dekupørsavblad sat på for det arbejdsstykke, der skal skæres?
• Er den korrekte spindelform og bladtykkelse monteret?
• Kontroller, om savbladet er ordentligt fastgjort.
• Kontroller, om savbladet er revnet eller brækket.
• Kontroller, at der ikke er nogen fremmedgenstande i det arbejdsstykke, der skal skæres.

Montering og afmontering af den frem- og tilbagegående savklinge

ADVARSEL:

Sørg for at fjerne batteripakken, før du udfører klingeudskiftningsproceduren, som omfatter forberedelse, inspektion og udskiftningstrin.

Undladelse af at gøre dette kan resultere i en ulykke, hvor værktøjets drift udløses utilsigtet.

• Når du trækker i bajonetsavens blad, skal du sørge for at trække i bagsiden.

Ved valg af en frem- og tilbagegående savklinge skal du vælge en klinge, der rager tilstrækkeligt langt ud fra den beskyttende skærm, ud over materialet, der skæres, efter at slaglængden (14 mm) er trukket fra [Fig. 1].

Påsætning

1. Sæt bajonetsavens blad ind i savbladsholderen. [Fig. 2]
2. Indsæt den frem- og tilbagegående savklinge, mens du holder låsebøsningen i den roterede position. [Fig. 3] Klingen kan fastgøres opad eller nedad, afhængigt af den type arbejde, der skal udføres. [Fig. 4]
3. Slip låsebøsningen.
4. En integreret fjeder vil automatisk returnere bøsningen til sin position, og samtidig låse den frem- og tilbagegående savklinge på plads. Grib bagsiden af den frem- og tilbagegående savklinge og hiv i den to eller tre gange for at sikre, at den er fastgjort sikkert. [Fig. 5]
5. Kontroller, at savbladets temperatur er faldet tilstrækkeligt, og fjern derefter savbladet.

Aftagning

1. Roter låsebøsningen.
2. Fjern bajonetsavens blad.

Isætning og udtagning af akkuen

1. Tilmutning af akkuen: [Fig. 6] Sæt flugtemærkerne på linje og sæt akkuen på.
2. Skyd akkuen i stilling, indtil den klikker på plads.
3. Aftagning af akkuen: [Fig. 6] Træk i knappen fra forsiden for at løsne batteriet.

Justering af håndtagsvinklen

Handtagspositionen kan indstilles til 4 forskellige vinkler.

• Skyd på udløseren til håndtagslåsen for at indstille håndtagsvinklen. [Fig. 7] [Fig. 8]
• Inden udførelse af arbejde skal du sørge for at flytte håndtaget op og ned for at sikre dig, at vinklen er fastgjort.

Justering af positionen af beskyttelsesskoen

Du kan justere skopositionen ved at indsætte en sekskantnøgle i bunden af hovedenheden, som vist på figuren, og løsne den interne justeringsskrue til skoen ca. en omgang. [Fig. 9]

• Hvis skarpheden af bladet bliver dårlig pga. brug af den samme del af bladet, kan den ubrugte del anvendes ved at justere positionen af skoen, og levetiden for bajonetsavens blad kan forlænges.
• Efter justering skal du sørge for at stramme justeringsskruen.
• Skoen kan ikke fjernes.
• Løsn ikke justeringsskruen til skoen mere end 2 omgange, da det muligvis kan forårsage en funktionsfejl.

FORSIGTIG

Under arbejdet skal beskyttelsesskoen trykkes fast ind mod det materiale, som skal skæres. - Anvend ikke overdreven kraft, når du skærer. - Når der skæres ind i en lille bue, skal fremføringshastigheden reduceres.

VI. BETJENING

1. Træk i afbryderen, mens du trykker ned på udløseren til kontaktlåsen. [Fig. 10]
2. Skiftelåsen kan deaktiveres ved at trykke på udløseren til kontaktlåsen fra begge sider.
3. Hastigheden øges i takt med styrken af nedtrykning af afbryderen.
4. Mens du trykker på afbryderen, vil værktøjet fortsætte med at fungere, selvom du fjerner fingrene fra udløseren til kontaktlåsen.
5. Slip afbryderen, når skæringen er fuldført.
6. Kontroller, at savbladets temperatur er faldet tilstrækkeligt, og fjern derefter savbladet.

Der vil være en momentan forsinkelse, før rotationen påbegyndes ved betjening af værktøjet, når der trækkes i triggeren. Dette signalerer ikke en fejl.

• Denne forsinkelse opstår, når værktøjets kredsløb starter op, og den opstår kun første gang efter installation af en ny batteripakke eller når værktøjet ikke er blevet anvendt i mindst 1 minut. Rotationen vil starte uden nogen forsinkelse under anden og efterfølgende operationer.

Skæring

BEMÆRK:

• Hold den beskyttende sko mod det materiale, der skæres, idet du omhyggeligt linjefører den frem- og tilbagegående savklinge med den ønskede skæreposition, og trækker kontakten.
• Klingen kan til tider vibrere, hvilket er normalt.
• Hvis skærespåner samler sig på de ujævne overflader, hvor den frem- og tilbagegående savklinge er fastgjort, skal du fjerne dem, før arbejdet genoptages.
• Kontroller, at der er noget, der forhindrer skæring, under arbejdsstykket.
• Kontroller, at der ikke er nogen genstande, som f.eks. søm, i det materiale, der skal skæres.

Hvis savklingen kommer i berøring med sådanne genstande under skæringen, vil en stærk reaktionskraft blive frembragt, som kan resultere i alvorlig tilskadekomst.

• Læg ikke hånden på genstanden i den retning, som skæringen skal foregå i. Hvis dette ikke overholdes, vil der være risiko for at komme til skade.

At holde værktøjet og trykke på det

Hold værktøjet fast med begge hænder. Der er ingen grund til at udøve overdreven kraft på værktøjet, mens du betjener det. Udvis forsigtighed, da overdreven kraft på værktøjet i en vippende eller skubbende bevægelse kan

beskadige værktøjet.

Skæring i en lille bue vil resultere i en lavere fremføringshastighed.

Forsøg på at flytte saven for hurtigt kan ødelægge den frem- og tilbagegående savklinge.

ADVARSEL

• Frontdækslet. Hold altid værktøjet med hånden på toppen af frontdækslet.
• Efter en pause eller afslutning af arbejdet skal du altid slukke for kontakten og fjerne batteriet fra værktøjet.

Forsøg på at skære et rør, et stykke tømmer eller andet materiale, der overskrider den frem- og tilbagegående savklinges skærekapacitet, kan resultere i, at spidsen af klingen rammer indersiden af røret eller tømmerstykket, og dermed beskadiger klingen [Fig. 11].

FORSIGTIG

• Hold den beskyttende sko i kontakt med det materiale, der skæres, mens du betjener værktøjet.
• Undladelse af dette kan medføre, at den frem- og tilbagegående savklinge bliver beskadiget på grund af de resulterende vibrationer.
• Skæring i en lille bue vil resultere i en lavere fremføringshastighed.

Kontrolpanel

Blinker (ingen opladning): Batteribeskyttelsesfunktionen er aktiveret.

Batteribeskyttelsesfunktionen aktiveres umiddelbart inden batteriet mister sin effekt, hvilket bevirker, at advarselslampen for lav batterieffekt begynder at blinke.

• Batteribeskyttelsesfunktionen aktiveres umiddelbart inden batteriet mister sin effekt, hvilket bevirker, at advarselslampen for lav batterieffekt begynder at blinke.
• Hvis du bemærker, at advarselslampen for lav batterieffekt blinker, skal du straks oplade batteripakningen.
• Hvis der fra starten af var for lidt strøm tilbage, kan værktøjet stoppe driften uden at advarselslampen for lavt batteri først blinker. Dette indikerer, at der er for lidt strøm tilbage til at bruge værktøjet, og batteriet skal oplades for yderligere brug.
• Hvis værktøjet udsættes for en pludselig belastning under brug, som får motoren til at lukke ned, kan overbelastningssensoren udløses, og lampen for lavt batteri kan blinke. Lampen vil stoppe med at blinke, når du behandler årsagen til motorens nedlukning og sætter triggeren i gang.

Blinker: Overophedning. Betyder, at anvendelsen er blevet stoppet på grund af overophedning af batteriet.

For at beskytte motoren og batteriet skal man være opmærksom på følgende, når denne operation udføres.

• Hvis motoren eller batteriet bliver varme, vil beskyttelseskredsløbet blive aktiveret, og motoren eller batteriet vil holde op med at fungere. Advarselslampen til overophedning på kontrolpanelet lyser eller blinker.
• Hvis overophedningsbeskyttelsesfunktionen aktiveres, skal du give værktøjet tid til at køle helt af (mindst 30 minutter). Værktøjet er klart til brug igen, når advarselslampen til overophedning slukker.
• Undgå at anvende værktøjet på en sådan måde, at overophedningsbeskyttelsesfunktionen aktiveres gentagne gange.
• Hvis værktøjet anvendes kontinuerligt ved høj belastning eller under forhold med høje temperaturer (som f.eks. om sommeren), kan overophedningsbeskyttelsesfunktionen blive aktiveret hyppigt.
• Hvis værktøjet anvendes under forhold med lave temperaturer (som f.eks. om vinteren), eller hvis det stoppes hyppigt under brug, vil overophedningsbeskyttelsesfunktionen måske ikke blive aktiveret.
• Det omgivende temperaturinterval kan være mellem 0 °C (32 °F) og 40 °C (104 °F). Hvis batteriet anvendes, når batteritemperaturen er under 0 °C (32 °F), kan værktøjet ikke fungere korrekt.
• Når man vil oplade en kold akku (under 0 °C (32 °F)) i et varmt rum, så anbring akkuen i rummet i mindst en time, så dens temperatur kan komme på niveau med rummets, inden den oplades.

[Batteripakning]

Korrekt brug af batteripakningen [Fig. 12]

Opbevar Li-ion batteripakningen efter brugen uden at oplade den, således at optimal batterilevetid opnås. - Når du anvender batteripakningen, skal du sørge for, at arbejdsstedet er velventileret.

For sikker brug

• Hvis batteripakken ikke er tilsluttet korrekt, når der tændes for kontakten, blinker advarselslampen for overophedning og advarselslampen for lavt batteri for at indikere, at det ikke er muligt at foretage sikker anvendelse, samt at hovedenheden ikke vil rotere normalt. Slut batteripakken til inde i selve værktøjets enhed, indtil etiketten rød eller gul forsvinder.
• Brug kun ikke-genopladelige batterier til Panasonic genopladelige værktøjer. Brug ikke modificerede batteripakker (herunder batterier, som har været afmonteret og dele udskiftet).
• Brug ikke forringede batterier. Der er risiko for varmeudvikling, antændelse og eksplosion.
• Hvis et batteri lækker væske, skal du ophøre med at bruge det, holde væk fra åben ild, og returnere det til butikken med det samme.
• Indsæt batteriet ved at skubbe, indtil de gule og røde mærker ikke længere er synlige, og kontroller, at det ikke falder ud. - Ellers kan det føre til skoldning.
• Brugtemperaturområdet for lithium-ion-batteriet er 0 til 40 grader.
• Anvendelse af batterier, der er afkølet til under nul, f.eks. i koldere nordlige områder, kan resultere i unormal drift af enheden. I sådanne tilfælde skal du lægge batteriet på et sted med 10 grader eller mere i en time eller mere før brug, og kun bruge enheden, efter at batteriet er varmet op.

[Batterioplader]

Opladning

FORSIGTIG:

1) Hvis batteripakningens temperatur falder til under cirka -10°C (14°F), vil opladningen automatisk stoppe for at forhindre, at batteriet forringes. 2) Det omgivende temperaturområde er mellem 0°C (32°F) og 40°C (104°F). Hvis batteripakken anvendes, når batteritemperaturen er under 0°C (32°F), kan der opstå problemer i værktøjets funktion. 3) Brug opladeren ved temperaturer mellem 0°C (32°F) og 40°C (104°F), og oplad batteriet ved en temperatur, der svarer til batteriets egen temperatur. (Der bør højst være en forskel på 15°C (59°F) mellem batteriets temperatur og temperaturen på det sted, hvor det oplades). 4) Når man vil oplade en kold batteripakning (under 0°C (32°F)) i et varmt rum, så anbring batteripakningen i rummet mindst en time, så dens temperatur kan komme på niveau med rummets, inden den oplades. 5) Lad opladeren køle ned ved genopladning af flere end to batteripakninger efter hinanden. 6) Sæt ikke fingre ind i kontaktåbningen, når ladeaggregatet holdes i hænderne eller flyttes. 7) Tag opladeren ud af forbindelse, når den ikke skal anvendes. 8) Opbevar opladeren mellem 0 og 40 grader, og oplad batteriet ved en temperatur tæt på opbevaringstemperatur.

• Hvis batteriet oplades ved en temperatur under 0 grader, vil en fuld opladning give kun omkring 50% af en normal opladning. Begynd opladning efter 1 time eller mere ved den foreskrevne temperatur.

9) Undgå at oplade i et dårligt ventileret sted.

10) Tildæk ikke batteripakningen eller opladeren med et klæde eller lignende, mens der oplades.

BEMÆRK:

Batteripakningen er ikke fuldt opladet på købstidspunktet. Sørg for at oplade batteriet før brugen.

Sådan foretages opladning

1. Stik opladerens stik ind i en stikkontakt fra lysnettet.

BEMÆRK:

Der kan opstå gnister, når stikket tilsluttes til lysnettet, men dette er ikke noget problem mht. sikkerheden.

1. Tilslut batteripakningen korrekt i batteriopladeren.

(1) Sæt pilene på linje, og anbring batteriet på opladerens dok.

BEMÆRK:

Ikke alle batteripakninger er udstyret med pil [Fig. 13] (side 8).

(2) Tryk fremad i pilens retning. [Fig. 13]

1. Under opladningen vil opladelampen lyse. Når opladningen er afsluttet, vil en indre elektronisk omskifter automatisk udløses for at forhindre overopladning.
2. Opladningen starter først, hvis batteripakningen er varm (for eksempel umiddelbart efter ekstra kraftig brug). Den orange lampe blinker, indtil batteriet er kølet af. Opladningen begynder straks derefter.
3. Opladelampen (grøn) blinker langsomt, når batteriet er omkring 80% opladet.
4. Når opladningen er færdig, vil den grønne opladelampe slukke.
5. Hvis akkuens temperatur er 0°C (32°F) eller mindre, vil det tage længere tid at oplade den helt sammenlignet med standardopladetiden. Selv hvis batteriet er fuldt opladet, vil det have omkring 50% af effekten i et fuldt opladet batteri ved normal brugstemperatur.
6. Rådfør dig med en autoriseret forhandler, hvis opladelampen (grøn) ikke slukker.
7. Hvis en fuldt opladet batteripakning sættes ind i opladeren igen, vil opladelampen begynde at lyse. Efter nogle minutter vil den grønne opladelampe slukke.
8. Tryk udløserknappen til batteripakningen ind for at tage batteripakningen af. [Fig. 13]

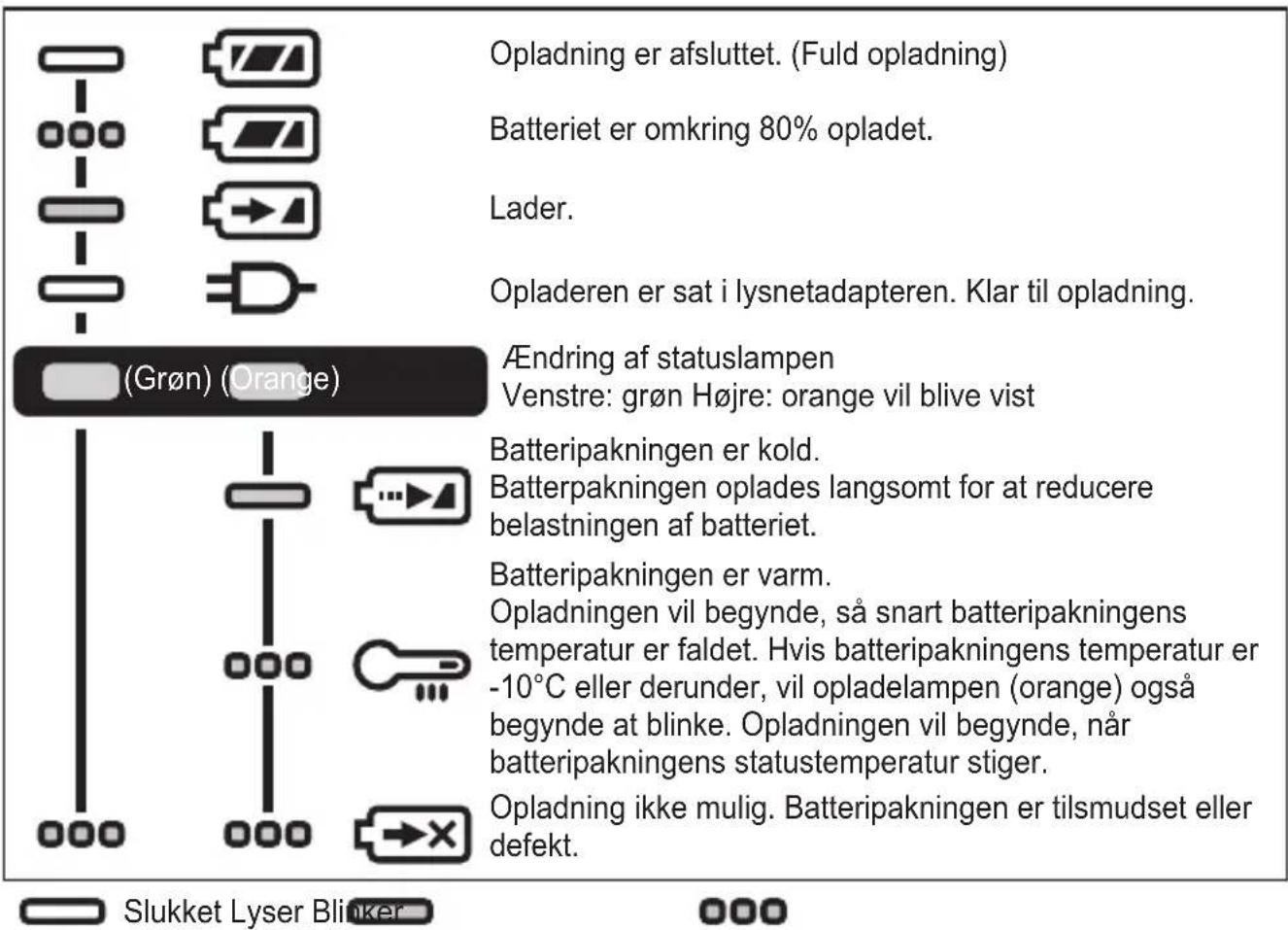

LAMPEINDIKERINGER

Genbrug af batterier

OBS:

For at beskytte miljøet og genbruge materialer, skal du altid huske at bortskaffe udtjente batterier på forskriftsmæssig vis, dvs. indlevere dem til et sted, der er godkendt af myndighederne, hvis et sådant findes i dit land.

Brugerinformation om indsamling og bortskaffelse af elektronikskrot og brugte batterier

Disse symboler på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke smides ud som almindeligt husholdningsaffald.

Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding resp. recycling i henhold til gældende nationale bestemmelser samt direktiverne 2012/19/EF og 2006/66/EF.

Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig affaldsbehandling.

Ønsker du mere udførlig information om indsamling og recycling af gamle produkter og batterier, kan du henvende dig til din kommune,

deponeringsselskabet eller stedet, hvor du har købt produkterne. Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

[For kommercielle brugere i Den Europæiske Union]

Når du ønsker at kassere elektriske eller elektroniske apparater, bedes du henvende dig til din forhandler eller leverandør for nærmere information.

[Information om bortskaffelse i lande uden for Den Europæiske Union]

Disse symboler gælder kun inden for Den Europæiske Union. Ønsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.

VII. VEDLIGEHOLDELSE

• Anvend kun en tør, blød klud til aftørring af værktøjet. Anvend ikke en fugtig klud, fortynder, rensebenzin eller andre flygtige opløsningsmidler til rengøringen.
• I tilfælde af, at indersiden af værktøjet eller batteripakningen er blevet udsat for vand, skal det tømmes for vand og lægges til tørre så hurtigt som muligt. Fjern omhyggeligt alt støv og alle jernspåner, som måtte have samlet sig inden i værktøjet. Ret henvendelse til et reparationsværksted, hvis der er nogen problemer med anvendelse af værktøjet.

VIII. TILBEHØR

FORSIGTIG:

• Anvendelse af ekstraudstyr, der ikke er nævnt i denne manual, kan resultere i brand, elektrisk chok eller personskader. Anvend kun anbefalet ekstraudstyr.
• For at forhindre risiko for personskade, skal tilbehør kun bruges til dets erklærede formål.
• Anvend kun Panasonic Li-ion-batteripakninger til elværktøj (spænding DC 14,4 V/DC 18 V).

IX. SPECIFIKATIONER

HOVEDENHED

Model EY47A1
Motor 14,4 V DC 18 V DC
Tykkelse af monteringsblad 0,9 mm - 1,6 mm
Slagløngde 14 mm
Slag i minuttet 0 - 3000 min		-1	0 - 3200 min-1
Maks. skærekapacitet	Træ 50 mm
	Smedestål 50 mm
Længde i alt 455 mm
Vægt (med akku: EY9L45) 1,9 kg-
Vægt (med akku: EY9L47) 1,7 kg-
Vægt (med akku: EY9L51) - 2,0 kg
Vægt (med akku: EY9L52) - 1,8 kg
Vægt (med akku: EY9L53)		-	1,8 kg
Vægt (med akku: EY9L54)		-	2,05 kg

BATTERIOPLADER

Model nr.	EY0L82
Mærkedata	Se mærkepladen på undersiden af opladeren
Vægt	0,93 kg

BATTERIPAKNING

Model nr.	EY9L45	EY9L47	EY9L51	EY9L52	EY9L53	EY9L54
Opbevaringsbatteri	Li-ion batteri
Spænding	14,4 V DC (jævnstrøm)		18 V DC (jævnstrøm)
	(3,6 V × 8 celler)	(3,6 V × 4 celler)	(3,6 V × 10 celler)	(3,6 V × 5 celler)	(3,6 V × 5 celler)	(3,6 V × 10 celler)
Opladningstid (EY0L82)	Brugbar: 50 min	Brugbar: 35 min	Brugbar: 55 min	Brugbar: 35 min	Brugbar: 45 min	Brugbar: 65 min
	Fuld: 60 min	Fuld: 40 min	Fuld: 70 min	Fuld: 40 min	Fuld: 60 min	Fuld: 80 min

X. TEKNISKE DATA

Støjinformation og vibrationsværdier i henhold til EN62841-2-11 og EN62841-1.

De angivne vibrationsværdier og de angivne støjemissionsværdier er blevet målt i overensstemmelse med en standard testmetode og kan anvendes til sammenligning af et værktøj med et andet. De samlede angivne vibrationsværdier og de angivne støjemissionsværdier kan også anvendes i en foreløbig vurdering af eksponeringen.

1. Støjinformation

A-vægtet lydtryksniveau for emission LpA 76 dB
Usikkerhed for lydtryksniveauet K	pA 5 dB
A-vægtet lydeffektsniveau L	wA 87 dB
Usikkerhed for lydeffektsniveauet K	wA 5 dB

2. Gennemsnitlig vibration

Vibrationsemissionsværdi ved skæring af brædder med savblad	ah,B 14,3	m/s	2
Uvist for skæring af brædder med sav Kh,B 1,5 m/s			2
Vibrationsemissionsværdi ved skæring af træbjælker med savblad	ah,B 14,3	m/s	2
Uvist for skæring af træbjælker med savblad Kh,B 1,5 m/s			2

e) Pas på og hav godt fodfæste og god balance til enhver tid.

Elektrisk værktøj vil udføre et bedre og sikrere arbejde med den belastning, det er konstrueret til.

b) Brug ikke elektrisk værktøj, hvis det ikke kan tændes og slukkes med strømafbryderen.

• Er der monteret korrekt stiksavklinge for det objekt, der skal skæres?
• Er der monteret korrekt spindelform og klinge med korrekt tykkelse?
• Kontroller, om klingen er godt fastgjort.
• Kontroller, om klingen har revner eller er beskadiget.
• Kontroller, at der ikke er fremmedlegemer i det objekt, der skal skæres.

Slike symboler på produkter, emballasje og/eller på medfølgende dokumenter betyr at brukte elektriske/elektroniske produkter og batterier ikke må blandes med vanlig husholdningsavfall.

Genstanden for ovennævnte erklæring < A> er i overensstemmelse med kravene i følgende EU-lovgivning < B> og harmoniserede standarder < C> samt andet givet information, hvis tilgængeligt < D> .

Svensk
