Marca	Panasonic
Modelo	EY47A1
Tipo de producto	Sierra sable inalámbrica
Tensión del motor	14,4 V CC / 18 V CC
Longitud de carrera	14 mm
Velocidad en vacío	0 - 3000 min⁻¹ (14,4 V) / 0 - 3200 min⁻¹ (18 V)
Capacidad de corte máx. (madera)	50 mm
Capacidad de corte máx. (acero dulce)	50 mm
Grosor de hoja compatible	0,9 mm - 1,6 mm
Longitud total	455 mm
Peso (con batería)	1,7 kg - 2,05 kg según batería
Tipo de batería	Li-ion Panasonic (14,4 V o 18 V)
Cargador compatible	EY0L82
Nivel de presión acústica	76 dB (A)
Nivel de potencia sonora	87 dB (A)
Vibración (corte madera)	14,3 m/s²
Ajuste ángulo mango	4 posiciones
Ajuste zapata	Sí, mediante tornillo hexagonal
Protección batería	Descarga excesiva, sobrecalentamiento
Indicadores	Batería baja, sobrecalentamiento
Mantenimiento	Paño seco, no usar disolvente
Uso previsto	Metal, madera, plástico, paneles de yeso

Preguntas frecuentes - EY47A1 PANASONIC

¿Cómo instalar la hoja en la sierra sable Panasonic EY47A1?

Asegúrese de que la batería esté retirada. Gire el manguito bloqueable, inserte la hoja en el bloqueo de la hoja girando el manguito, y luego suéltelo. Verifique que la hoja esté bien fijada tirando de ella. Respete la dirección de corte adecuada para el trabajo.

¿Qué baterías son compatibles con este modelo?

Las baterías Li-ion Panasonic de las series EY9L45, EY9L47, EY9L51, EY9L52, EY9L53 y EY9L54 (14,4 V o 18 V) son compatibles. Utilice únicamente baterías recomendadas por el fabricante para evitar riesgos.

¿Cómo ajustar el ángulo del mango?

Deslice la palanca de desbloqueo del seguro del mango, luego ajuste el ángulo a una de las 4 posiciones disponibles. Antes de trabajar, verifique que el mango esté bien fijado moviéndolo ligeramente.

¿Qué hacer si el indicador de batería baja parpadea?

El indicador señala que la batería está casi descargada. Recargue inmediatamente la batería autónoma con el cargador EY0L82. Si la herramienta se detiene durante el uso, la batería está demasiado baja y debe recargarse.

¿Cómo limpiar y mantener la sierra?

Use un paño seco y suave para limpiar la herramienta. No use disolventes, bencina ni paño húmedo. Retire regularmente el polvo y las limaduras de hierro acumuladas en el interior.

¿Puedo usar esta sierra para cortar metal?

Sí, esta sierra sable está diseñada para cortar metal, madera, plástico y paneles de yeso. Use una hoja adecuada al material y respete las capacidades de corte máximas (50 mm para acero dulce).

¿Cómo cambiar la zapata de protección?

La zapata no se puede quitar, pero su posición es ajustable. Inserte una llave hexagonal en el tornillo de ajuste en la parte inferior de la herramienta y afloje aproximadamente una vuelta. Ajuste la posición de la zapata, luego apriete el tornillo. No afloje más de 2 vueltas.

¿Cuál es la velocidad de corte máxima?

La velocidad en vacío alcanza 3000 carreras/min con una batería de 14,4 V y 3200 carreras/min con una batería de 18 V. La velocidad varía según la presión sobre el gatillo.

¿Cómo evitar vibraciones excesivas?

Sujete firmemente la herramienta con ambas manos, apoye la zapata contra la pieza a cortar y use una hoja adecuada y bien afilada. No fuerce la herramienta y reduzca la velocidad en arcos pequeños.

¿Dónde encontrar hojas de repuesto?

Use únicamente hojas compatibles con un grosor de 0,9 mm a 1,6 mm y un vástago adecuado. Consulte a un distribuidor Panasonic autorizado o la lista de accesorios recomendados en el manual.

MANUAL DE USUARIO EY47A1 PANASONIC

Antes de usar este aparato por primera vez, lea todas las instrucciones de este manual y guarde el manual para poderlo consultar en el futuro.

Botón de liberación de batería

Botón de liberación de la batería

Botón de liberación de la batería

Botón de liberación de la batería

Manual de instrucciones original: Inglés. Traducción del manual de instrucciones original: Otros idiomas.

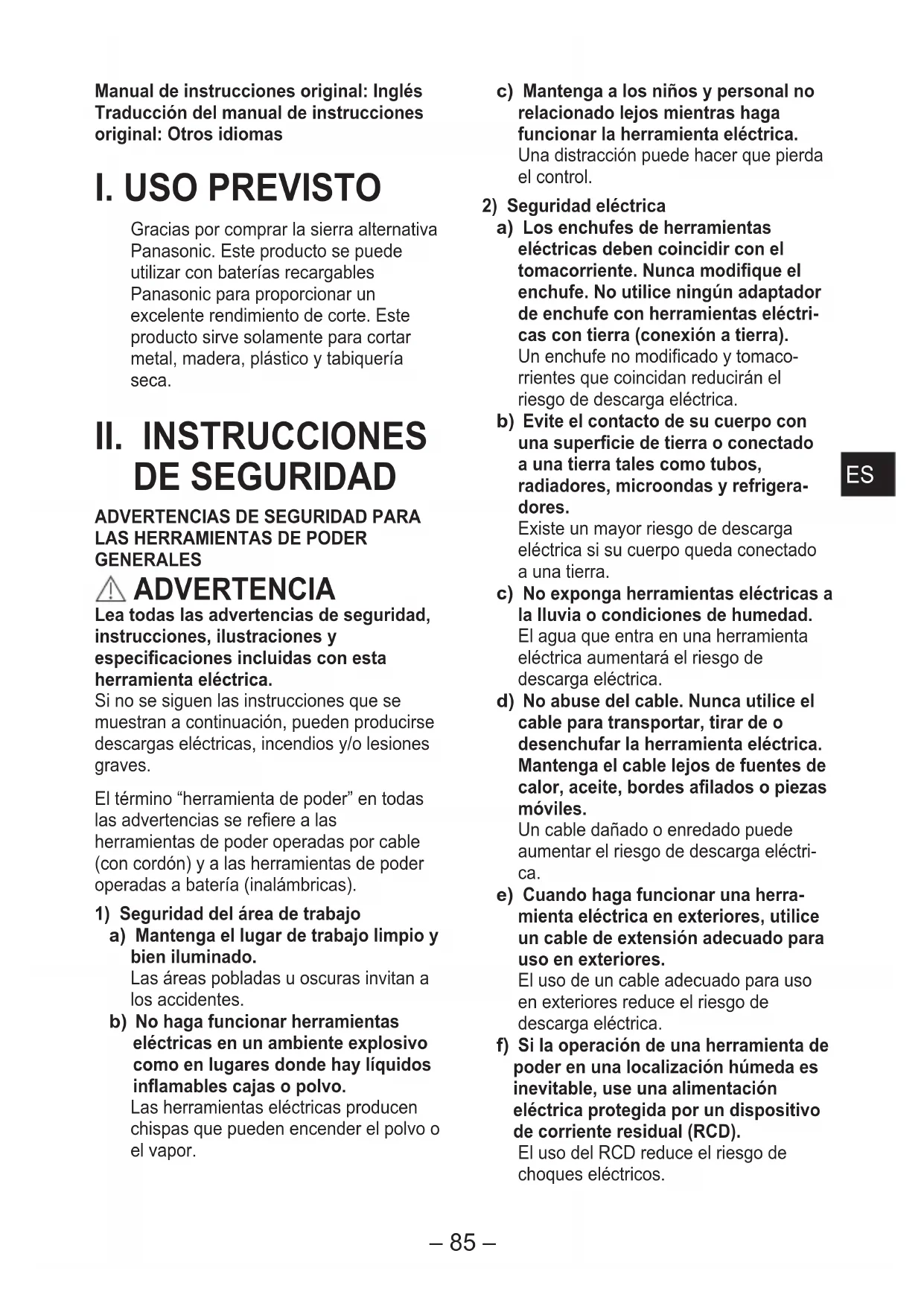

I. USO PREVISTO

Gracias por comprar la sierra alternativa Panasonic. Este producto se puede utilizar con baterías recargables Panasonic para proporcionar un excelente rendimiento de corte. Este producto sirve solamente para cortar metal, madera, plástico y tabique seco.

II. INSTRUCCIONES DE SEGURIDAD

ADVERTENCIAS DE SEGURIDAD PARA LAS HERRAMIENTAS DE PODER GENERALES

ADVERTENCIA

Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones incluidas con esta herramienta eléctrica.

Si no se siguen las instrucciones que se muestran a continuación, pueden producirse descargas eléctricas, incendios y/o lesiones graves.

El término "herramienta de poder" en todas las advertencias se refiere a las herramientas de poder operadas por cable (con cordón) y a las herramientas de poder operadas a batería (inalámbricas).

1) Seguridad del área de trabajo

a) Mantenga el lugar de trabajo limpio y bien iluminado. Las áreas desordenadas u oscuras invitan a los accidentes. b) No haga funcionar herramientas eléctricas en un ambiente explosivo, como en lugares donde hay líquidos inflamables, gases o polvo. Las herramientas eléctricas producen chispas que pueden encender el polvo o el vapor.

c) Mantenga a los niños y a las personas no relacionadas lejos cuando haga funcionar la herramienta eléctrica. Una distracción puede hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas deben coincidir con el tomacorriente. Nunca modifique el enchufe. No utilice ningún adaptador de enchufe con herramientas eléctricas con conexión a tierra. Un enchufe no modificado y tomacorrientes que coincidan reducirán el riesgo de descarga eléctrica. b) Evite el contacto de su cuerpo con superficies con conexión a tierra, como tubos, radiadores, microondas y refrigeradores.

Existe un mayor riesgo de descarga eléctrica si su cuerpo queda conectado a una tierra.

c) No exponga herramientas eléctricas a la lluvia o condiciones de humedad. El agua que entra en una herramienta eléctrica aumenta el riesgo de descarga eléctrica. d) No abuse del cable. Nunca utilice el cable para transportar, tirar o desenchufar la herramienta eléctrica. Mantenga el cable lejos de fuentes de calor, aceite, bordes afilados o piezas móviles.

Un cable dañado o enredado puede aumentar el riesgo de descarga eléctrica.

e) Cuando haga funcionar una herramienta eléctrica en exteriores, utilice un cable de extensión adecuado para uso en exteriores.

El uso de un cable adecuado para uso en exteriores reduce el riesgo de descarga eléctrica.

f) Si la operación de una herramienta eléctrica en una ubicación húmeda es inevitable, use una alimentación eléctrica protegida por un dispositivo de corriente residual (RCD).

El uso del RCD reduce el riesgo de choques eléctricos.

3) Seguridad personal

a) Manténgase alerta, vigile lo que hace y utilice sentido común cuando haga funcionar la herramienta eléctrica. No utilice una herramienta eléctrica cuando esté cansado o bajo la influencia de drogas, alcohol o medicamentos.

Un momento de falta de atención mientras opera las herramientas de poder puede causar lesiones personales serias.

b) Use equipos de protección personal. Siempre use protección ocular.

Los equipos de protección, tales como máscaras contra el polvo, zapatos de seguridad no deslizantes, casco o protección auditiva usados para las condiciones apropiadas reducirán las lesiones personales.

c) Evite el arranque no intencional.

Asegúrese de que el interruptor está en la posición de apagado antes de conectar la fuente de alimentación y/o el paquete de baterías, al tomar o transportar la herramienta.

Transportar las herramientas eléctricas con el dedo en el interruptor o dar energía a las herramientas eléctricas que tengan el interruptor encendido invita a la ocurrencia de accidentes.

d) Desmonte cualquier llave de ajuste o llave de cubo antes de conectar la herramienta eléctrica.

Una llave instalada en una pieza rotatoria de la herramienta eléctrica puede provocar una herida personal.

e) No fuerce su cuerpo. Mantenga sus pies bien apoyados en el piso y su equilibrio en todo momento.

Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas.

f) Vístase adecuadamente. No vista ropa floja o joyas. Mantenga su cabello y ropa alejados de las piezas móviles.

Una ropa floja, joyas o cabello largo pueden quedar atrapados en piezas móviles.

g) Si se proveen los dispositivos para conexión de las instalaciones para extracción y recolección de polvo, asegúrese de que estén conectados y que se usen apropiadamente.

La aplicación de la recolección de polvo suele reducir los peligros relacionados con el polvo.

h) No permita que la familiaridad obtenida con el uso frecuente de las herramientas le permita ser complaciente e ignorar los principios de seguridad de las herramientas.

Una acción descuidada puede causar lesiones graves en una fracción de segundo.

4) Uso y cuidados de las herramientas eléctricas

a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta según su aplicación.

Una herramienta eléctrica correcta hará el trabajo mejor y más seguro a la velocidad para la que fue diseñada.

b) No utilice la herramienta eléctrica si el interruptor no se conecta y desconecta.

Cualquier herramienta eléctrica que no pueda controlarse con el interruptor es peligrosa y debe repararse.

c) Desconecte el enchufe de la fuente de alimentación y/o quite la batería de la herramienta eléctrica antes de efectuar cualquier ajuste, cambiar accesorios o guardarla.

Tales medidas de seguridad preventivas reducen el riesgo de encender la herramienta eléctrica accidentalmente.

d) Guarde las herramientas eléctricas apagadas en un lugar fuera del alcance de los niños y no permita que personas que no conozcan el uso de la herramienta eléctrica o estas instrucciones hagan funcionar la herramienta eléctrica.

Las herramientas eléctricas son peligrosas en manos de usuarios no entrenados.

e) Mantenga las herramientas eléctricas y accesorios. Verifique en busca de desalineación o atascamiento de piezas móviles, rotura de piezas y otras condiciones que puedan afectar el funcionamiento de las herramientas eléctricas. Si está dañada, haga reparar la herramienta eléctrica antes de utilizarla.

Muchos accidentes se deben a herramientas eléctricas mal mantenidas.

f) Mantenga las herramientas de corte afiladas y limpias.

Las herramientas de corte bien mantenidas con bordes de corte afilados tienen menos posibilidades de atascarse y son más fáciles de controlar.

g) Use la herramienta de poder, los accesorios y las brocas de las herramientas, etc., de acuerdo con estas instrucciones, tomando en consideración las condiciones de trabajo y el trabajo a ser efectuado.

El uso de la herramienta de poder para operaciones diferentes de aquellas para las que está diseñada podrá resultar en una situación peligrosa.

h) Mantenga los mangos y las superficies de agarre secos, limpios y sin aceite ni grasa.

Los mangos y las superficies de agarre resbaladizos no permiten la sujeción segura y el control de la herramienta en situaciones imprevistas.

5) Uso y cuidado de la herramienta a batería

a) Recargue solo con el cargador asignado por el fabricante.

Un cargador que es adecuado para un tipo de paquete de batería puede provocar el riesgo de incendio cuando se utiliza con otro paquete de batería.

b) Utilice herramientas eléctricas solo con los paquetes de batería especificados.

El uso de otros paquetes de batería puede provocar el riesgo de heridas e incendio.

c) Cuando no se utilice el paquete de batería, manténgalo alejado de objetos metálicos como ganchos de papel, monedas, llaves, clavos, tornillos u otros objetos pequeños que puedan crear una conexión de un terminal a otro.

El cortocircuito de terminales de batería puede provocar quemaduras o un incendio.

d) En condiciones de uso abusivo, el líquido puede salir de la batería; evite el contacto. Si se produce un contacto por accidente, lave con agua. Si el líquido entra en contacto con los ojos, solicite además ayuda médica. El líquido que sale de la batería puede provocar irritación o quemaduras.

e) No utilice una batería o una herramienta dañada o modificada.

Las baterías dañadas o modificadas pueden exhibir un comportamiento impredecible que pueda resultar en un incendio, explosión o riesgo de lesiones.

f) No exponga una batería o una herramienta al fuego o a una temperatura excesiva.

La exposición al fuego o a una temperatura superior a 130 °C puede causar una explosión.

g) Siga todas las instrucciones de carga y no cargue la batería o la herramienta fuera del rango de temperatura especificado en las instrucciones.

La carga incorrecta o a temperaturas fuera del rango especificado puede dañar la batería y aumentar el riesgo de incendio.

6) Servicio

a) Solicite el servicio de la herramienta eléctrica a un técnico calificado utilizando solo repuestos idénticos.

Esto garantiza la seguridad de la herramienta eléctrica.

b) Nunca repare las baterías dañadas.

El mantenimiento de las baterías solo debe ser realizado por el fabricante o proveedores de servicios autorizados.

PARA EL CARGADOR DE BATERÍA Y LA BATERÍA

1. GUARDE ESTAS INSTRUCCIONES

Este manual tiene instrucciones de seguridad importantes para el cargador de batería y paquete de batería.

1. Antes de utilizar el cargador de batería, lea todas las instrucciones y marcas de precaución en el cargador de batería y en el paquete de batería.
2. El cargador y el paquete de batería están diseñados para un trabajo específico. No trate de cargar otra herramienta sin cable o paquete de batería con este cargador. No trate de cargar el paquete de batería con otro cargador.
3. No exponga el cargador ni el paquete de batería a la lluvia o nieve ni utilice en un lugar húmedo.
4. El uso de un accesorio no recomendado puede provocar un riesgo de incendio, descarga eléctrica o heridas a las personas.
5. No abuse del cable. Nunca utilice el cable para transporte ni tire de él para desenchufar del tomacorriente. Mantenga el cable lejos de fuentes de calor, aceite y bordes afilados.
6. No debe utilizar un cable de extensión.
7. No haga funcionar el cargador con un cable o enchufe dañado; llévelo a un técnico de servicio calificado para que los cambie.
8. No haga funcionar el cargador si recibió un golpe fuerte, se cayó o dañó de cualquier otra forma; llévelo a un centro de servicio técnico calificado.
9. No trate de desarmar el cargador ni el paquete de batería; llévelo a un centro de servicio técnico especializado cuando sea necesario el servicio o reparación. Un rearmado incorrecto puede provocar un riesgo de descarga eléctrica o incendio.
10. Para reducir el riesgo de descarga eléctrica, desenchufe el cargador del tomacorriente antes de realizar mantenimiento o limpieza.
11. Asegúrese de que el cable esté colocado de tal forma que no lo pisen, no provoque tropiezos ni quede expuesto a daños o tensión.
12. No guarde el paquete de batería en lugares donde la temperatura pueda superar los 50 °C (tales como una caja de herramientas de metal o un coche en verano), ya que esto puede provocar un deterioro de la batería guardada.
13. No incinere el paquete de batería. Puede explotar y provocar un incendio.
14. El cargador está diseñado para funcionar con la corriente eléctrica del hogar. Cargue solo con el voltaje indicado en la placa de especificaciones. No trate de utilizarlo con ningún otro voltaje.
15. Cargue el paquete de batería en un lugar bien ventilado. No cubra el cargador ni el paquete de batería con un paño, etc., durante la carga.
16. No cortocircuite el paquete de batería. Una batería cortocircuitada puede provocar un gran flujo de corriente, calentamiento excesivo y quemaduras.
17. NOTA: Si se daña el cable de alimentación de este aparato, debe ser reparado solo en un centro de reparaciones indicado por el fabricante, porque se requieren herramientas especiales.
18. Este artefacto no está diseñado para ser usado por personas que tengan capacidades físicas, sensoriales o mentales reducidas (incluyendo los niños), o a las que les falte experiencia y conocimiento, a menos que cuenten con la supervisión o instrucción referente al uso del artefacto por una persona responsable de su seguridad.
19. Los niños no deben jugar con el aparato. Los niños no deben llevar a cabo su limpieza ni mantenimiento sin supervisión.

III. REGLAS DE SEGURIDAD ADICIONALES

1) Utilice protectores para el oído. La exposición al ruido puede ocasionar pérdida auditiva.

2) Mantenga sus manos lejos del área de corte y de la cuchilla. Mantenga las superficies de empuñadura aisladas. Si ambas manos sujetan la herramienta, no podrán ser cortadas por la cuchilla. 3) Nunca sujete la pieza que está cortando con su mano ni la apoye sobre su pierna. Es importante sujetar el trabajo correctamente para reducir la exposición de su cuerpo o la pérdida de control. 4) Tenga en cuenta que esta herramienta está siempre lista para entrar en funcionamiento, como un parque, y no se lee. Enchufarse a ninguna toma eléctrica. 5) Utilice siempre gafas o anteojos de seguridad con blindaje lateral. Los anteojos comunes o para sol NO son anteojos de seguridad. 6) Cuando se utilice esta herramienta para trabajo en madera en un lugar cerrado (por ejemplo en interiores), utilice una máscara contra polvo. 7) Evite tocar clavos. Inspeccione el taller por clavos y sáquelos antes de empezar el trabajo. 8) No corte una pieza de trabajo demasiado grande. 9) Verifique que la separación sea la adecuada más allá de la pieza de trabajo antes de tocar para que la cuchilla no golpee el piso, banco de taller, etc. 10) Sujete firmemente la herramienta. 11) Asegúrese de que la cuchilla no está en contacto con la pieza de trabajo antes de activar el interruptor. 12) Mantenga sus manos lejos de piezas móviles. 13) No toque la cuchilla o pieza de trabajo inmediatamente antes de la operación; puede estar muy caliente y quemar su piel. 14) Nunca balancee la herramienta. 15) No utilice cuchillas deformadas o partidas. 16) No utilice cuchillas que no cumplan con las características especificadas en estas instrucciones.

17) Retire la batería del cuerpo de la herramienta antes de cambiar la cuchilla, hacer ajustes o algún trabajo de mantenimiento. 18) Utilice protectores auditivos cuando deba usar la herramienta por periodos prolongados. 19) Puede que el cargador se caliente ligeramente durante la operación de carga, pero esto es normal. NO cargue la batería durante largos periodos de tiempo. 20) No guarde la herramienta ni la batería en lugares en los que la temperatura pueda exceder de 50°C (122°F) (como podría ser en un cobertizo metálico de herramientas ni en un automóvil en verano), porque podría ocasionar el deterioro de la batería. 21) La variación de temperatura ambiente es de entre 0°C (32°F) y 40°C (104°F).

IV. INSTRUCCIONES DE SEGURIDAD PARA SIERRAS ALTERNATIVAS

1) Sujete la herramienta eléctrica por las superficies de agarre aisladas, cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con cables ocultos.

El accesorio de corte que entre en contacto con un cable "conectado" puede hacer que las partes metálicas expuestas de la herramienta eléctrica estén "conectadas" y pueda dar al usuario una descarga eléctrica.

2) Use abrazaderas u otros medios prácticos para asegurar y soportar la pieza de trabajo sobre una plataforma estable.

Sujetar la pieza de trabajo con la mano o contra el cuerpo es inestable y puede ocasionar una pérdida de control.

ADVERTENCIA:

• Solamente use paquetes de baterías Panasonic que están diseñados para uso con esta herramienta recargable.
• Panasonic no se responsabiliza de los daños o accidentes causados por el uso de una batería reciclada o falsificada.
• No elimine el paquete de baterías en el fuego, ni lo exponga al calor excesivo.
• No permita que los objetos metálicos toquen los terminales del paquete de baterías.
• No transporte ni almacene el paquete de baterías en el mismo contenedor que clavos u otros objetos metálicos similares.
• No cargue el paquete de baterías en un lugar a alta temperatura, como por ejemplo cerca de una fuente de fuego o bajo la luz solar directa. De otra manera, la batería podrá sobrecalentarse, encenderse o explotar.
• Después de extraer el paquete de baterías de la herramienta o el cargador, siempre reinstale la cubierta del paquete. De otra manera, los contactos de la batería podrían ser cortados, causando el riesgo de fuego.
• Cuando el paquete de pilas se deteriore, reemplácelo con uno nuevo. El uso continuo de un paquete de pilas dañado puede ser causa de la generación de calor, ignición o rotura de batería.

ADVERTENCIA:

• Para prevenir fugas, recalentamientos, humos, incendios y reventones, siga estas instrucciones a la hora de manejar sus herramientas eléctricas recargables (cuerpo de la herramienta/batería/cargador).
• No deje que el polvo o los desechos de los materiales caigan sobre la batería.
• Antes de guardar la herramienta, quite el polvo y cualquier resto de material de la batería, acople la "tapadera terminal" de plástico rojo, y deposite el aparato en la caja de herramientas de manera que quede separado de objetos metálicos (tornillos, clavos, etc.). La garantía no cubre los daños causados por objetos sueltos en el interior de la caja.
• No maneje las herramientas eléctricas recargables de esta forma. (Existe el riesgo de que se produzcan humos, incendios y reventones)
• Usar o dejar en lugares expuestos a la lluvia o la humedad
• Usar dentro del agua

Simbolo Significado
V	Voltios
---	Corriente continua
n0	Velocidad sin energia
... min-1	Revoluciones o reciprocaciones por minuto
Ah	Capacidad electrónica de la bateria
	Para reducir el riesgo de lesiones el usuario debele leer y comprender elmanual de instrucciones.
	Sólo para uso en interiores.

V. MONTAJE

ADVERTENCIA:

• Para reducir el riesgo de lesiones, siempre remueva la batería antes de cambiar la cuchilla.
• No respire el humo emitido por la herramienta o el paquete de baterías, ya que puede ser nocivo.

Inspección antes del uso

• ¿Se ha colocado la cuchilla de sierra correcta para el objeto que se va a cortar?
• ¿Se ha montado la forma y el grosor correcto de vástago?
• Verifique si la cuchilla está fijada firmemente
• Verifique si la cuchilla está fisurada o rota.
• Verifique que no hayan objetos extraños en el objeto que se va a cortar

Colocación y extracción de la hoja de sierra

ADVERTENCIA:

• Asegúrese de extraer la caja de batería antes de realizar el cambio de hoja, que incluye la preparación, inspección y los pasos para el cambio. De lo contrario, pueda producirse un accidente al activarse involuntariamente el funcionamiento de la herramienta.
• Cuando tire de la hoja de la sierra alternativa, asegúrese de tirar de la parte posterior.

Cuando elija una hoja de sierra alternativa, seleccione una hoja que sobresalga suficientemente lejos de la zapata protectora por encima del material que se corta, después de sustraer la longitud (14 mm) del golpe [Fig. 1].

Acoplamiento

1. Introduzca la hoja de la sierra alternativa en la abrazadera de hoja de sierra. [Fig. 2]
2. Introduzca la hoja de sierra alternativa, manteniendo presionado el casquillo de cierre en la posición de rotación. [Fig. 3]

Se puede colocar la hoja con la cuchilla hacia arriba o hacia abajo según sea apropiado para el tipo de trabajo a realizar. [Fig. 4]

1. Suelte el casquillo de cierre.
2. Un resorte incorporado lleva automáticamente el casquillo a su posición, asegurando la hoja de sierra alternativa en su lugar.
3. Sujete la parte trasera de la hoja de sierra alternativa y tire dos o tres veces para verificar que está colocada de forma segura. [Fig. 5]
4. Verifique que la temperatura de la cuchilla haya bajado lo suficiente, y luego extraiga la cuchilla.

Desacoplamiento

1. Gire el casquillo de cierre.
2. Retire la hoja de la sierra alternativa.

Colocación y extracción de la batería

1. Para conectar la batería: [Fig. 6] Alinee las MARCAS de alineación y coloque las baterías.
2. Deslice la batería hasta que se bloquee en su posición.
3. Para extraer la batería: [Fig. 6] Hale el botón de la parte frontal para liberar el contenedor de la batería.

Ajuste el ángulo de la empuñadura

La posición de la empuñadura se puede establecer en 4 ángulos diferentes.

• Deslice la palanca de liberación del bloqueo de la empuñadura para establecer el ángulo de la empuñadura. [Fig. 7] [Fig. 8]
• Antes de trabajar, asegúrese de mover la empuñadura hacia arriba y hacia abajo para asegurarse de que el ángulo está fijo.

Ajuste de la posición de la zapata protectora

Puede ajustar la posición de la zapata introduciendo una llave hexagonal en la parte inferior de la unidad principal como se muestra en la figura y aflojando el tornillo de ajuste de la zapata interna dando aproximadamente una vuelta. [Fig. 9]

• Si la hoja de sierra pierde filo debido al uso de la misma parte de la hoja, la parte no usada se puede utilizar ajustando la posición de la zapata, y se puede incrementar la vida de la hoja de la sierra alternativamente.
• Después del ajuste, asegúrese de apretar el tornillo de ajuste.
• La zapata no se puede quitar.
• No afloje el tornillo de ajuste de la zapata más de 2 vueltas, ya que puede causar un mal funcionamiento.

PRECAUCIÓN

• Mientras trabaja, presione la zapata protectora firmemente contra el material a cortar.
• No haga fuerza excesiva al cortar.
• Al cortar en un pequeño arco, reduzca la velocidad de avance.

VI. FUNCIONAMIENTO

1. Empuje la palanca de liberación de bloqueo del interruptor hacia abajo, tire del interruptor de alimentación. [Fig. 10]
2. El bloqueo del interruptor se puede desactivar pulsando la palanca de liberación del bloqueo del interruptor en cualquiera de los lados.
3. La velocidad aumenta con la presión del interruptor de alimentación.
4. Cuando mantenga pulsado el interruptor de alimentación, la herramienta continúa funcionando incluso si retira los dedos de la palanca de liberación del bloqueo del interruptor.
5. Una vez terminado el corte, suelte el interruptor de alimentación.
6. Verifique que la temperatura de la cuchilla haya bajado lo suficiente y, luego, extraiga la cuchilla.

Cuando se opera la herramienta tirando del disparador, puede que se genere un intervalo momentáneamente antes de iniciarse la rotación. Esto no es señal de un mal funcionamiento.

• Este intervalo ocurre cuando se inicia el sistema de circuitos de la herramienta cuando se tira del disparador por primera vez después de instalar un nuevo paquete de batería o después de que la herramienta no ha sido usada por al menos 1 minuto. La rotación se inicia sin ningún intervalo durante segundas y subsiguientes operaciones.

Cortado

NOTA:

• Agarre la zapata protectora contra el material que se corta, cuidando la alineación de la hoja de sierra alternativa con la posición de corte deseada, y pulse el interruptor.
• La cuchilla puede vibrar ocasionalmente, lo cual es un fenómeno normal.
• Si se acumulan recortes en las superficies irregulares cerca de donde está colocada la hoja de sierra alternativa, límpielos antes de seguir trabajando.
• Verifique que no haya obstáculos para cortar debajo de la pieza a trabajar.
• Verifique que no haya objetos extraños tales como clavos en el material que se va a cortar. Si la cuchilla entra en contacto con tales objetos durante el cortado, se generará una reacción fuerte y podrían ocurrir lesiones severas.
• No coloque su mano en el objeto en la dirección en que va a tener lugar el corte. Si esto no se observa, existe riesgo de lesiones.

Agarre y empuje de la herramienta

Agarre la herramienta de forma segura con ambas manos. No es necesario aplicar fuerza excesiva sobre la herramienta cuando está funcionando. Tenga cuidado: aplicar fuerza excesiva en movimientos de palanca o de empuje puede dañar la herramienta. Cortar en un arco provocará una

velocidad de avance más lenta. Intentar mover la sierra demasiado rápido puede dañar la hoja de sierra alternativa.

ADVERTENCIA

• No extraiga la tapa frontal. Siempre agarre la herramienta con su mano sobre la tapa frontal.
• Después de detener o terminar un trabajo, siempre apague el interruptor y extraiga la caja de batería de la herramienta.

Intentar cortar una tubería, pieza de madera, u otro material que exceda la capacidad de corte de la hoja de sierra alternativa puede provocar que la punta de la hoja golpee el interior de la tubería o la pieza de madera, dañando la hoja [Fig. 11].

PRECAUCIÓN

• Mantenga la zapata protectora en contacto con el material que se corta cuando la herramienta está en funcionamiento.
• De lo contrario puede provocar que la hoja de sierra alternativa se dañe debido a las vibraciones que se generan.
• Cortar en un arco pequeño provocará una velocidad de avance más lenta.

Panel de control

(N) Lámpara de advertencia de batería baja

Apagado (funcionamiento normal)

Destella (Sin carga) Se activa la función de protección de la batería

Una descarga excesiva (completa) de las baterías de Li-ión acorta dramáticamente su vida de servicio. Esta herramienta incluye una función de protección de batería diseñada para evitar una descarga excesiva de la batería.

• La función de protección de batería se activa inmediatamente antes de que la batería se quede completamente sin energía, haciendo que destelle la luz de advertencia de batería baja.
• Si se da cuenta de que destella la luz de advertencia de batería baja, cargue inmediatamente la batería.
• Si se comienza con poca batería restante, la herramienta puede que pare de funcionar sin que parpadee primero la lámpara de advertencia de batería baja. Esto indica que hay muy poca potencia restante en la batería para usar la herramienta, y el paquete de batería debe ser cargado antes de seguir usándola.
• Si la herramienta está sujeta a una carga repentina durante su uso que cause que el motor se bloquee, puede que se dispare el sensor de prevención de sobrecarga, y la lámpara de advertencia de batería baja puede parpadear. La lámpara parará de parpadear una vez que se aborde la causa del bloqueo del motor y disparo de ciclo.

(O) Luz de advertencia de sobrecalentamiento (batería)

Apagado (funcionamiento normal)

Destella: Sobrecalentamiento. Indica que se detuvo el funcionamiento por un sobrecalentamiento de la batería.

Para proteger el motor o la batería, asegúrese de observar lo siguiente cuando efectúe esta operación.

• Si el motor o la batería se calienta, se activará la función de protección y el motor o la batería dejarán de funcionar. La lámpara de advertencia de sobrecalentamiento en el panel de control se ilumina o destella cuando esta característica está activada.
• Si se activa la función de protección de sobrecalentamiento, espere hasta que la herramienta se haya enfriado completamente (por lo menos 30 minutos). La herramienta está lista para usar cuando se apaga la luz de advertencia de sobrecalentamiento.
• Evite utilizar la herramienta de tal forma que la función de protección de sobrecalentamiento se active repetidamente.
• Si la herramienta funciona continuamente bajo condiciones de energía o si se usa en condiciones de alta temperatura (tal como durante el verano), la protección contra sobrecalentamiento puede activarse frecuentemente.
• Si la herramienta se usa en condiciones de temperatura fría (tal como durante el invierno) o si se detiene con frecuencia durante el uso, la protección contra sobrecalentamiento quizás no se active.
• El rango de temperatura ambiente está entre 0°C (32°F) y 40°C (104°F). Si la caja de batería se usa cuando la temperatura de la batería está por debajo de 0°C (32°F), la herramienta puede partir de funcionar adecuadamente.
• Cuando se vaya a cargar una batería fría (0°C(32°F) o menos) en un cuarto cálido, deje la batería en la habitación durante al menos una hora y cárguela cuando se haya calentado a la temperatura de la habitación.

[Bloque de pilas]

Para un uso adecuado de la batería [Fig. 12]

• Para una vida óptima de la batería, guarde la batería de Li-ion siguiendo el uso sin carga.
• Cuando haga funcionar con la batería, asegúrese de que el lugar de trabajo esté bien ventilado.

Para un uso más seguro

• Si la batería no ha quedado bien conectada, al activar el interruptor parpadearán la lámpara de aviso de sobrecalentamiento y la lámpara de aviso de bajo nivel de carga de batería, para indicar que no es posible un funcionamiento seguro, y la unidad principal no girará con normalidad. Conecte la batería a la unidad de la herramienta hasta que el indicador rojo o amarillo desaparezca.
• Utilice únicamente baterías recargables para las herramientas recargables de Panasonic.
• No utilice baterías deterioradas. Podrían calentarse, incendiarse o explotar.
• Si una batería presenta fugas de líquido, deje de utilizarla, manténgala alejada de las llamas abiertas y devuélvala a la tienda de inmediato.
• Coloque la batería deslizándola hasta que las MARCAS amarillas y rojas dejen de ser visibles y compruebe que no se mueva.
• En caso contrario podrían producirse quemaduras.
• El rango de temperatura de funcionamiento de las baterías de iones de litio es de 0 a 40 grados.
• Usar las baterías en lugares con temperaturas bajo cero, como en regiones septentrionales, puede provocar un funcionamiento anómalo del aparato. En esos casos, deje la batería en un lugar a una temperatura de 10 o más grados durante una hora o más antes del uso, y utilice el aparato solo después de que la batería se haya calentado.

[Cargador de la batería]

Carga

PRECAUCIÓN:

1) Si la temperatura del paquete de baterías cae aproximadamente por debajo de -10°C (14°F), la carga se detendrá automáticamente para evitar la degradación de la batería.

2) La variación de temperatura ambiente es de entre 0°C (32°F) y 40°C (104°F). Si la batería se usa cuando la temperatura de la batería es inferior a 0°C (32°F), la herramienta puede no funcionar correctamente. 3) Utilice siempre el cargador a una temperatura entre 0°C (32°F) y 40°C (104°F) y cargue la batería a una temperatura similar a la de la propia batería. (Procure que no haya una diferencia superior a 15°C (59°F) entre la temperatura de la batería y la del lugar donde se realiza la carga.) 4) Cuando se vaya a cargar una batería fría (unos 0°C (32°F) o menos) en un cuarto cálido, deje la batería en la habitación durante al menos una hora y cárguela cuando se haya calentado a la temperatura de la habitación. 5) Deje que se enfríe el cargador al cargar más de dos baterías de forma consecutiva. 6) No introduzca sus dedos dentro del hueco del contacto, cuando esté sujetando el cargador o en ninguna otra ocasión. 7) Desenchufe el cargador cuando no lo utilice. 8) Almacene el cargador a una temperatura entre 0 y 40 grados y cargue la batería a una temperatura similar a la de almacenamiento.

• Si se expone la batería a una temperatura bajo 0, una carga completa equivaldrá únicamente al 50% de una carga normal. Comience a cargar 1 hora o antes a la temperatura prescrita.

9) No cargue el aparato en un lugar mal ventilado. 10) No cubra la batería o el cargador con un trapo o cosa similar cuando la carga está en curso.

NOTA:

Su batería no está totalmente cargada al momento de comprarla. Asegúrese de cargar la batería antes de utilizarla.

Cómo cargar

1. Enchufe el cargador en la fuente de alimentación de CA.

NOTA:

Se pueden producir chispas cuando se inserta el enchufe en la alimentación eléctrica de CA, pero esto no es un problema en términos de seguridad.

1. Conecte el paquete de baterías firmemente en el cargador.

(1) Alinee las MARCAS de alineación y coloque la batería en el enchufe del cargador.

NOTA:

No todas las baterías muestran la marca de alineación [Fig. 13] (en página 8). (2) Deslice hacia adelante en el sentido de la flecha. [Fig. 13]

1. La luz indicadora de carga permanecerá encendida durante la carga. Cuando haya terminado la carga, se activará automáticamente un conmutador electrónico interno para impedir cualquier sobrecarga.
2. La carga no se inicia si la batería está caliente (por ejemplo, justo antes de haber sido sometida a un gran esfuerzo). La luz de espera naranja seguirá destellando hasta que se enfríe la batería. La carga comenzará automáticamente.
3. La luz de energía (verde) destellará lentamente cuando la batería se haya cargado a un 80%.
4. Cuando se complete la carga, la luz de energía en verde se apagará.
5. Si la temperatura de la batería es de 0°C (32°F) o menos, la batería demora más en cargarse completamente que el tiempo de carga normal. Incluso cuando la batería está completamente cargada, tendrá aproximadamente el 50% de la carga de una batería totalmente cargada a la temperatura de funcionamiento normal.
6. Si no se enciende la luz (verde) de energía, consulte con un concesionario autorizado.
7. Si se vuelve a colocar una batería totalmente cargada en el cargador, se encenderá la luz de carga. Luego de algunos instantes, la lámpara de carga en verde se apagará.
8. Extraiga la batería manteniendo levantado el botón de liberación de batería. [Fig. 13]

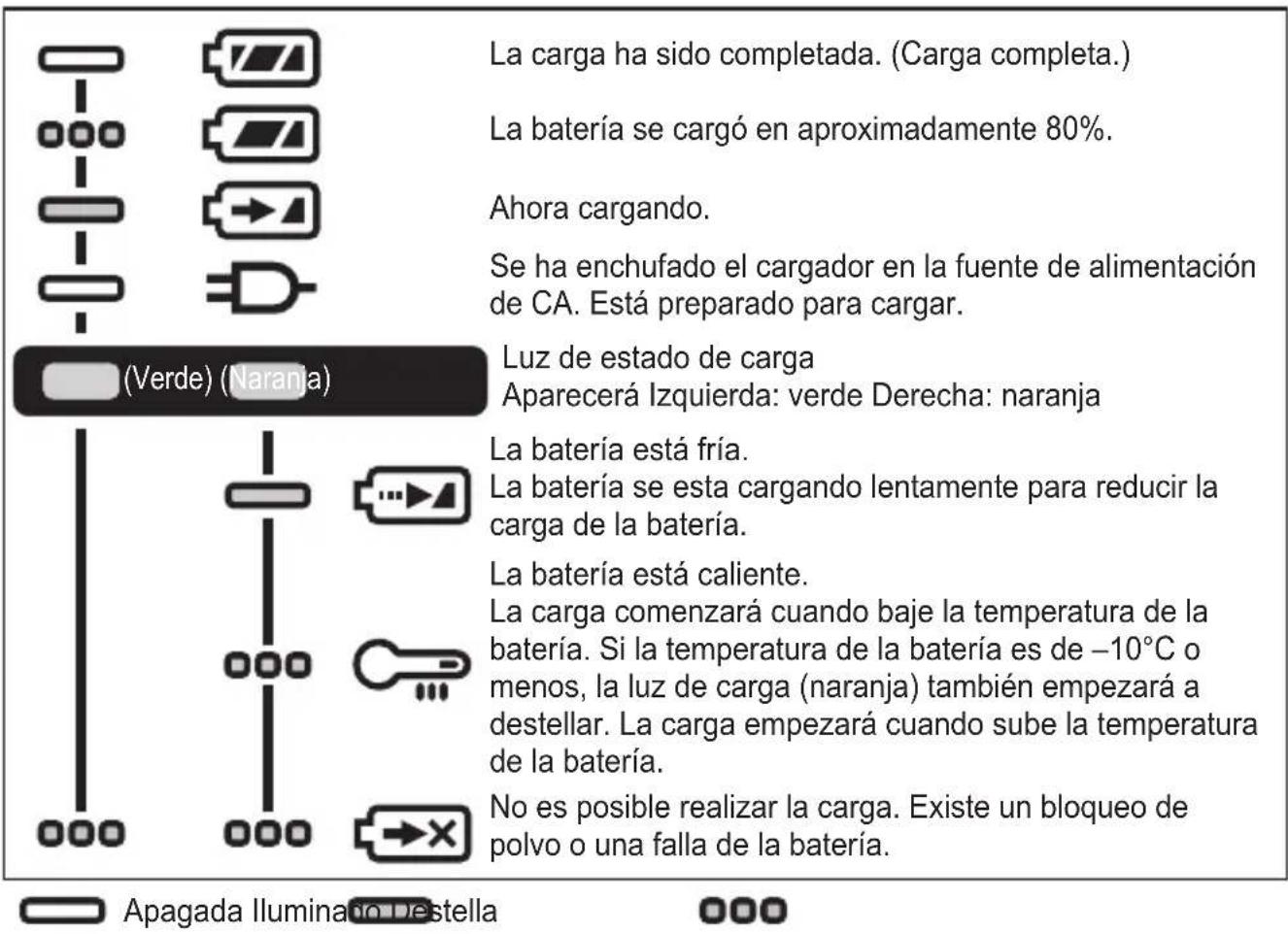

INDICACIÓN DE LA LÁMPARA

Reciclado de la batería

ATENCIÓN:

Para la protección del medio ambiente y reciclado de materiales, asegúrese de desecharla en un lugar especificado oficialmente, si hay uno en su país.

Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos y baterías usadas

Estos símbolos en los productos, embalajes y/o documentos adjuntos, significan que los aparatos eléctricos y electrónicos y las baterías no deben ser mezclados con los desechos domésticos.

Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observe las normas de recolección aplicables, de acuerdo a su legislación nacional y a las Directivas 2012/19/CE y 2006/66/CE.

Al desechar estos aparatos y baterías correctamente, Usted está ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos.

Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejos, por favor, contacte a su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos.

Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.

[Para sistemas empresariales en la Unión Europea]

Si usted desea descartar aparatos eléctricos y electrónicos, por favor contacte a su distribuidor o proveedor a fin de obtener mayor información.

[Información sobre la Eliminación en otros Países fuera de la Unión Europea]

Estos símbolos solo son válidos bajo la Unión Europea. Si desea desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.

VII. MANTENIMIENTO

• Para limpiar la herramienta, utilice solo un paño suave y seco. No utilice paños humedecidos, disolventes, bencina, ni solventes volátiles para la limpieza.
• En caso de que el interior de la herramienta o el paquete de pilas esté expuesto al agua, séquelo lo antes posible. Retire cuidadosamente cualquier polvo o restos de acero que queden dentro de la herramienta. Si experimenta problemas durante el funcionamiento de la herramienta, consulte con su servicio de reparaciones.

VIII. ACCESORIOS

PRECAUCIÓN:

• El uso de cualquier accesorio no especificado en este manual puede causar incendios, descargas eléctricas o lesiones personales. Utilice solo los accesorios recomendados.
• Para evitar el riesgo de lesiones, utilice únicamente los accesorios o aditamentos para los fines indicados.
• Utilice únicamente la batería de iones de litio de Panasonic para herramientas eléctricas (voltaje CC 14,4 V / CC 18 V).

IX. ESPECIFICACIONES

UNIDAD PRINCIPAL

Modelo EY47A1
Motor 14,4 V CC 18 V CC
Grosor de la hora de montaje 0,9 mm - 1,6 mm
Longitud del recorrodo 14 mm
Recorridos por minuto 0 - 3000 min		-1	0 - 3200 min-1
Capacidades de corteolestimadas	Madera 50 mm
	Acero dulce 50 mm
Longitud total 455 mm
Peso (con la batería: EY9L45) 1,9 kg—
Peso (con la batería: EY9L47) 1,7 kg—
Peso (con la batería: EY9L51) — 2,0 kg
Peso (con la batería: EY9L52) — 1,8 kg
Peso (con la batería: EY9L53)		—	1,8 kg
Peso (con la batería: EY9L54)		—	2,05 kg

CARGADOR DE BATERÍA

N° de modelos EY0L82
Régimen	Vea la placá de especialidades en la parte inferior del cargador.
Peso	0,93 kg

BATERÍA

N° de modelo	UY9L45	UY9L47	UY9L51	UY9L52	UY9L53	UY9L54
Batería de almacenaje	Batería Li-ión
voltaje	CC 14,4 V		CC 18 V
	(3,6 V × 8 celdas)	(3,6 V × 4 celdas)	(3,6 V × 10 celdas)	(3,6 V × 5 celdas)	(3,6 V × 5 celdas)	(3,6 V × 10 celdas)
Tiempo de entrega (EY0L82)	Utilizable: 50 min	Utilizable: 35 min	Utilizable: 55 min	Utilizable: 35 min	Utilizable: 45 min	Utilizable: 65 min
	Completa: 60 min	Completa: 40 min	Completa: 70 min	Completa: 40 min	Completa: 60 min	Completa: 80 min

X. DATOS TÉCNICOS

Información sobre el ruido y valores de vibración de acuerdo con EN62841-2-11 y EN62841-1.

Los valores totales de vibración declarados y los valores de emisión de ruido declarados se han medido de acuerdo con un método de prueba estándar y pueden usarse para comparar una herramienta con otra. Los valores totales de vibración declarados y los valores de emisión de ruido declarados también pueden utilizarse en una evaluación preliminar de la exposición.

1. Información del ruido

Nivel de presión acústica de emisión ponderada como A LpA 76	dB
Incerto para el nivel de presión acústica K	pA 5 dB
Nivel de presión acústica ponderada como A L	wA 87 dB
Incerto para el nivel de potencia acústica K	wA 5 dB

2. Vibración media

Valor de emisión de vibraciones alURTar tablas con hoja de sierra	ah,B 14,3	m/s	2
Incertidumbre paraURTar tablas con sierra Kh,B 1,5 m/s			2
Valor de emisión de vibraciones alURTar tratvasños de madera con hoja de sierra	ah,B 14,3	m/s	2
Incertidumbre paraURTar tratvasños de madera con hoja de sierra	Kh,B 1,5	m/s	2

El objeto de la declaración mencionada anteriormente < A> es conforme a los requerimientos de las siguientes regulaciones CE < B> y estándares armonizados < C> y a la información provista, si aplica < D> .
