Produkttype	Trådløs stiksav
Mærke	Panasonic
Model	EY4541
Nominel spænding	14,4 V DC
Batteritype	Genopladelig Li-ion (modeller EY9L40, EY9L41)
Batterikapacitet	3 Ah (EY9L40) eller 3,3 Ah (EY9L41)
Slaglængde	20 mm
Slag pr. minut	0 – 2400 /min. (variabel)
Maks. skærekapacitet – træ	65 mm
Maks. skærekapacitet – blødt stål	6 mm
Maks. skærekapacitet – aluminium	10 mm
Basisvinkel	0° til 45° (indstillelig)
Orbitale slagetilstande	4 niveauer (0 til 3)
Indbygget belysning	LED med dedikeret kontakt
Indikatorer	Batteri overophedning og lav batteristatus
Samlet længde	270 mm
Vægt (med batteri EY9L40)	2,2 kg
Vægt (med batteri EY9L41)	2,25 kg
Vedligeholdelse og rengøring	Tør med en tør klud; brug ikke opløsningsmidler
Sikkerhed	Kontaktlås, overophedningsbeskyttelse, automatisk stop ved overophedning
Inkluderede tilbehør	Metalblad, træblad, gipspladeblad, splintsikringsplade

Ofte stillede spørgsmål - EY4541 PANASONIC

Hvilken type batteri skal bruges til stiksaven EY4541?

Brug kun de aftagelige Panasonic Li-ion-batterier model EY9L40 (3 Ah) eller EY9L41 (3,3 Ah) designet til dette værktøj.

Hvordan installeres savklingen?

Løft fikseringshåndtaget, indsæt klingen i holderen ved at justere ryggen langs føringen, slip derefter håndtaget. Kontrollér, at den er låst.

Hvordan justeres skærevinklen?

Løsn bundens fikseringsskrue med unbrakonøglen, vip basen fra 0° til 45° i henhold til indekset, og stram derefter skruen.

Hvad betyder de forskellige orbitale slagetilstande?

Justérhåndtaget har 4 positioner: 0 (lodret til hårde metaller), 1 (lav bane til aluminium/hårdt træ), 2 (medium til træ), 3 (høj til hurtig skæring af bløde materialer).

Hvordan bruges LED-lyset?

Tryk på den dedikerede knap, efter at have aktiveret strømafbryderen. Lyset slukkes automatisk efter 5 minutters inaktivitet.

Hvad gør jeg, hvis overophedningsindikatoren blinker?

Værktøjet stopper for at beskytte batteriet. Lad det køle af i mindst 30 minutter, indtil indikatoren slukker, før det bruges igen.

Hvordan rengøres stiksaven?

Brug en tør, blød klud. Brug aldrig en fugtig klud, fortynder eller benzin.

Hvilke tilbehør er tilgængelige?

Ekstra blade (metal, træ, gipsplade), ripguide (EY9X011E), støvadapter til støvsuger (EY9X009E).

Hvordan udføres et dyksnit?

Bor et hul i emnet, indsæt klingen uden at røre emnet, tænd for værktøjet, og skær derefter langs linjen.

Hvordan genbruges det brugte batteri?

Smid ikke batteriet ud med husholdningsaffaldet. Aflever det på et indsamlingssted i henhold til lokale regler.

BRUGSANVISNING EY4541 PANASONIC

Gennemlæs hele betjeningsvejledningen før brug, og gem den til fremtidig brug.

Læs hele bruksanvisningen, før værktøjet tages i brug. Gem bruksanvisningen til senere anvendelse.

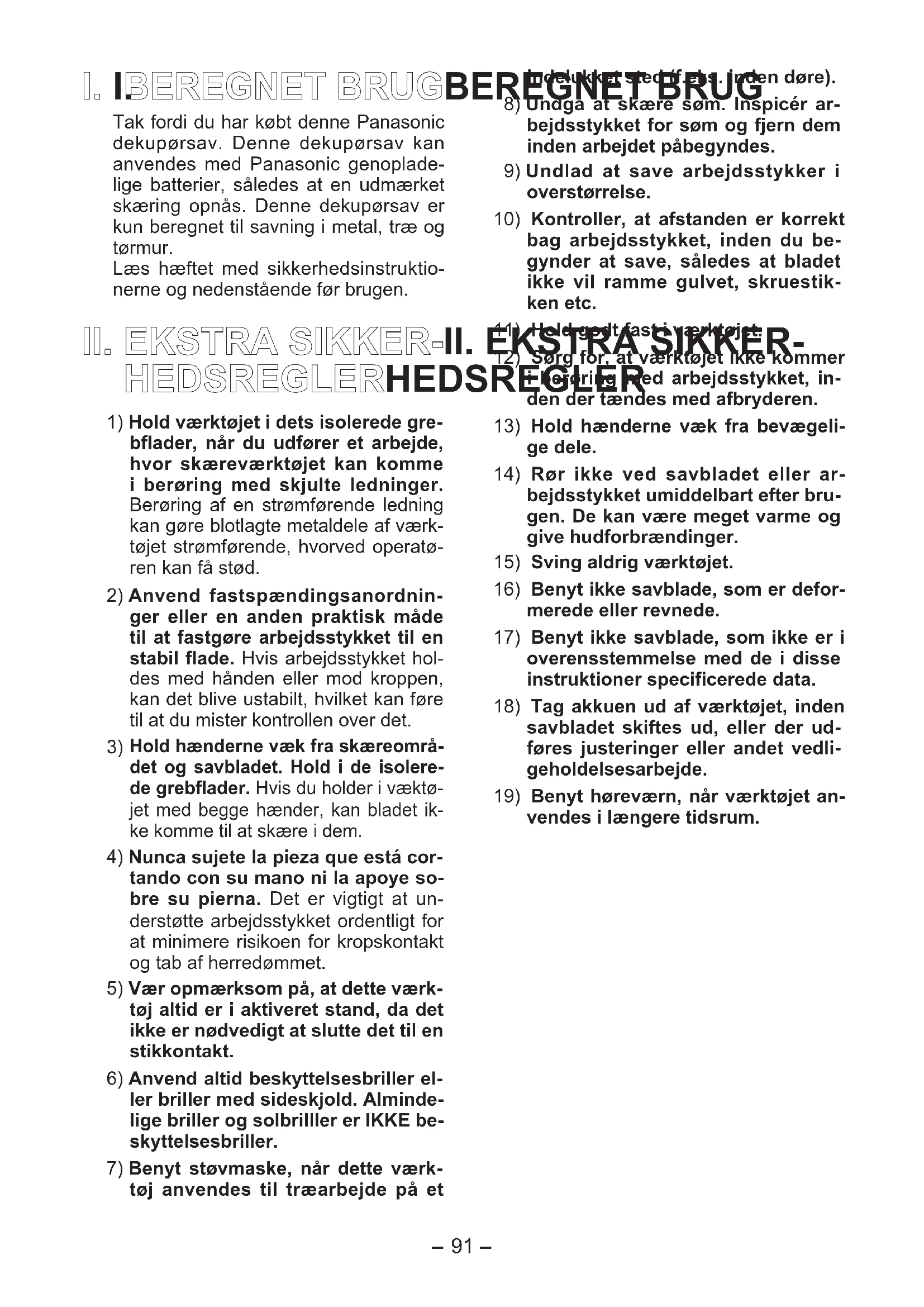

Tak fordi du har købt denne Panasonic dekupørsav. Denne dekupørsav kan anvendes med Panasonic genopladelige batterier, således at en udmærket skæring opnås. Denne dekupørsav er kun beregnet til savning i metal, træ og tørmur.

Læs hæftet med sikkerhedsinstruktionerne og nedenstående før brug.

8) Undgå at skære i søm. Inspicér arbejdsstykker for søm og fjern dem inden arbejdet påbegyndes. 9) Undlad at save arbejdsstykker i overstørrelse. 10) Kontrollér, at afstanden er korrekt bag arbejdsstykket, inden du begynder at save, således at bladet ikke vil ramme gulvet, skruestikken etc.

II. EKSTRA SIKKERHEDSREGLER. Hold arbejdsstykket, inden der tændes med afbryderen.

1) Hold værktøjet i dets isolerede grebflader, når du udfører et arbejde, hvor skæreværktøjet kan komme i berøring med skjulte ledninger. Berøring af en strømførende ledning kan gøre blotlagte metaldele af værktøjet strømførende, hvorved operatøren kan få stød. 2) Anvend fastspændingsanordninger eller en anden praktisk måde til at fastgøre arbejdsstykket til en stabil flade. Hvis arbejdsstykket holdes med hånden eller mod kroppen, kan det blive ustabilt, hvilket kan føre til, at du mister kontrollen over det. 3) Hold hænderne væk fra skærområdet og savbladet. Hold i de isolerede grebflader. Hvis du holder i værktøjet med begge hænder, kan bladet ikke komme til at skære i dem. 4) Undgå at holde på det emne, du skærer, med hånden eller støtte det mod benet. Det er vigtigt at understøtte arbejdsstykket ordentligt for at minimere risikoen for kropskontakt og tab af herredømmet. 5) Vær opmærksom på, at dette værktøj altid er i aktiveret stand, da det ikke er nødvendigt at slutte det til en stikkontakt. 6) Anvend altid beskyttelsesbriller eller briller med sideskjold. Almindelige briller og solbriller er IKKE beskyttelsesbriller. 7) Benyt støvmaske, når dette værktøj anvendes til træarbejde på et

13) Hold hænderne væk fra bevægelige dele. 14) Rør ikke ved savbladet eller arbejdsstykket umiddelbart efter brugen. De kan være meget varme og give hudforbrændinger. 15) Sving aldrig værktøjet. 16) Benyt ikke savblade, som er deformerede eller revnede. 17) Benyt ikke savblade, som ikke er i overensstemmelse med de i disse instruktioner specificerede data. 18) Tag akkuen ud af værktøjet, inden savbladet skiftes ud, eller der udføres justeringer eller andet vedligeholdelsesarbejde. 19) Benyt høreværn, når værktøjet anvendes i længere tidsrum.

Symbol	Betydning
V Volt
---	Jævnstrøm
nb Ubelastet hastighed
... min-1	Omdrejninger og frem- og tilbagegående bevægelse.
Ah	Akkuens elektriske kapacitet
	For at reducere risikoen for tilskadekomst, skal brugeren*Læse og forståbrugsvejledningen.
	Kun til indendørs brig.

ADVARSEL:

• Benyt ikke andre akkuer end de Panasonic-akkuer, som er beregnet til brug med dette genopladelige værktøj.
• Smid ikke akkuen på ilden og udsæt den ikke for ekstrem varme. Lad være med at drive søm etc. ind i akkuen, udsætte den for stød, adskille den eller forsøge at ændre den.
• Lad ikke metalgenstande komme i berøring med akkuens terminaler.
• Undgå at transportere eller opbevare akkuen i samme beholder som metalgenstande eller lignende.
• Oplad ikke akkuen på et sted med høj temperatur, for eksempel i nærheden af ild eller i direkte sol. Dette kan bevirke, at batteriet overophedes, bryder i brand eller eksploderer.
• Anvend aldrig andre end den beregnede oplader til opladning af akkuen. Dette kan bevirke, at batteriet lækker, overophedes eller eksploderer.
• Når batteripakningen er taget af værktøjet eller opladeren, skal man altid huske at sætte pakningsdækslet på. Hvis dette ikke gøres, er der risiko for, at batterikontakterne kortsluttes, hvilket kan være årsag til brandfare.

III. MONTERING

ADVARSEL:

For at reducere risikoen for tilskadekomst, skal man altid fjerne akkuen, inden savbladet udskiftes.

Inspektion før brug

• Er det rigtige dekupørsavblad sat på for det arbejdsstykke, der skal skæres?
• Er den korrekte spindelform og bladtykkelse monteret?
• Kontroller, om savbladet er ordentligt fastgjort.
• Kontroller, om savbladet er revnet eller brækket.
• Kontroller, at der ikke er nogen fremmedgenstande i det arbejdsstykke, der skal skæres.

Montering og afmontering af savbladet

Montering

1. Tør al savsmuld bort fra savbladet og savbladsholderen.

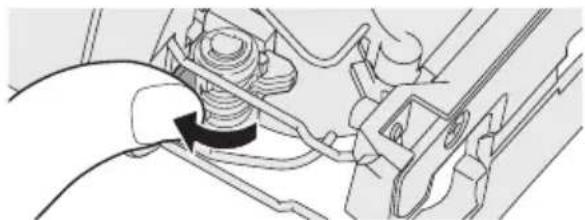

2. Løft armen til montering/afmontering af savbladet op.

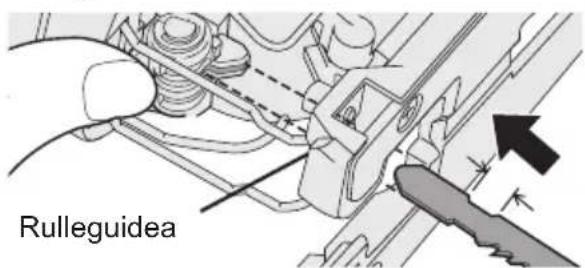

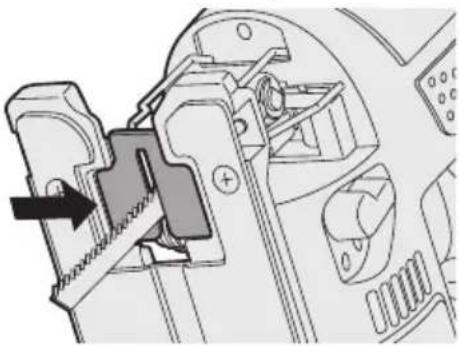

1. Sæt savbladet ind i bladfastspændingsholderen, og sæt bagsiden af savbladet langs rulleguiden, således at bagsiden af dekupørsavens savblad glider langs rulleguiden.

1. Frigør armen til montering/afmontering af savbladet.

Når savbladet er fastgjort på plads, vil armen gå tilbage til dets udgangsstilling. - Kontroller, at bagsiden af savbladet går ind i rillen på rulleguiden.

ADVARSEL:

Hvis du ikke sætter savbladet langt nok ind, kan det uventet blive stødt ud under anvendelsen. Dette kan være yderst farligt.

Afmontering

1. Løft armen til montering/afmontering af savbladet op.
2. Træk savbladet ud.

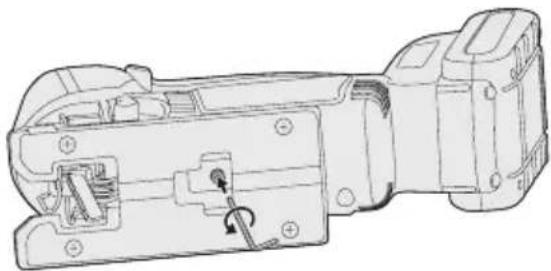

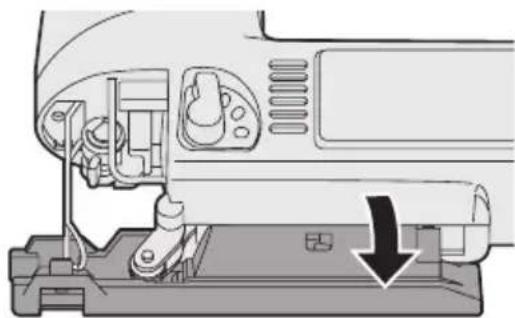

Justering af underdelen

1. Benyt fastnøglen til at løsne underdelsskruen.

1. Flyt underdelen langs underdelsindstillingshullet for at indstille positionen. (Se diagrammet til højre).

Underdelen kan indstilles til mellem 0° og 45° sidelæns, og fremad/tilbagepositionen kan også indstilles. Hvis underdelen vippes sidelæns, skal støvafdækningen først fjernes. - Se smigvinkelindekset angående bestemmelse af vinklen. - Parallelanslagsskruen bør være på den modsatte side af den, hvor værktøjet er vinklet.

1. Benyt fastnøglen til at stramme underdelsskruen.

Position af underdelen og brugsformål

Underdelsjuste-ringshulposition	Brugsformål
	Normal hjrevinklet skæring
	Skaering i en vinkel på mellem 0° og 45°
	Skaering i en vinkel på 45°
	Skaering+tæt på enden af en væg

BEMÆRK:

Dette er kun en grov vejledning. Den faktiske vinkel af snittet vil blive påvirket af faktorer som f.eks. den måde, hvorpå værktøjet holdes mod overfladen.

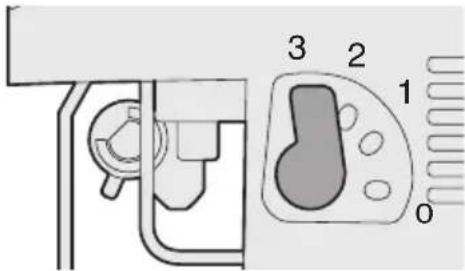

Indstilling af omløbsslagfunktionen

• Indstil omløbsslagfunktionen til det arbejdsstykke, der skal skæres.

Armpo-sition	Savblads-bevægelse	Hovedanvendel-ser
0	Kun lodret	• Skæring i harede met-taller som f.eks. stål • Jævn skæring af byg-gematrialer og kryds-finerplader • Skæring omkring små kurver
1	Lav omløbsslag-funktion	• Skæring af bløde met-taller som f.eks. alu-minium og andre ikke-jernholdige metaller • Skæring af hardt træ, krydsfinerplader og plastic
2	Medium omløbs-slagfunktion	• Skæring af relativblødt materiale • Skæring af træ og kompositplader • Høj hastigheds skæ-ring af aluminium og blødt stål
3	Høj omløbsslag-funktion	• Skæring af bløde ma-terialer • Høj hastigheds skæ-ring af materialer som f.eks. træ, komposit-plader og plastic

• Hvis du ønsker en renere finish, skal du sætte omløbsslagfunktionen til et lavere niveau.

Anti-splintringsplade

Anvend anti-splintringspladen til at reducere splinter, når der skæres i træ.

Montering

1. Sæt underdelen i en 90-graders position.
2. Anbring anti-splintringspladen på undersiden af underdelen og monter den ved at trykke den forsigtigt på plads.
3. Montér således, at den riflede kant på rillen i midten af anti-splintringspladen vender mod dekupørsaven.

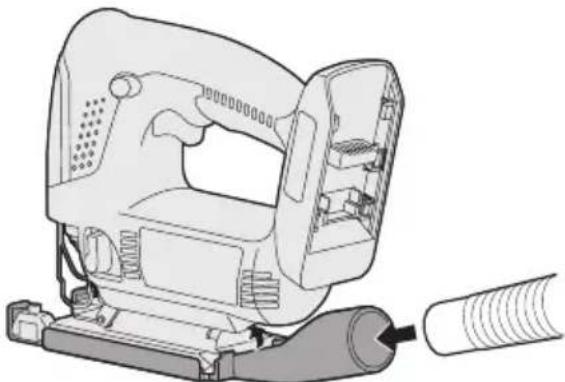

1. Sæt støvopsamlingsadapterens krog på forsiden af underdelen.
2. Monter den ved at trykke bagdelen på plads.
3. Monter støvsugerslangen.

• Det anbefales at anvende en støvadapter for at reducere risikoen for at beskadige overfladen på det arbejdsstykke, der skæres.

Isætning og udtagning af akkuen

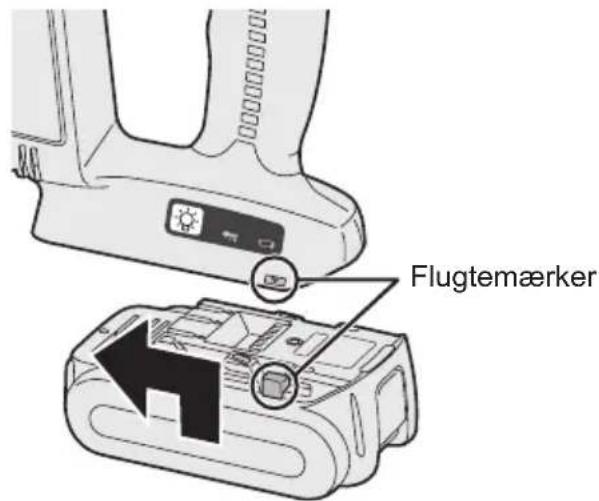

1. Tilslutning af akkuen: Sæt flugtemærkerne på linje og sæt akkuen på.
2. Skyd akkuen i stilling, indtil den klikker på plads.

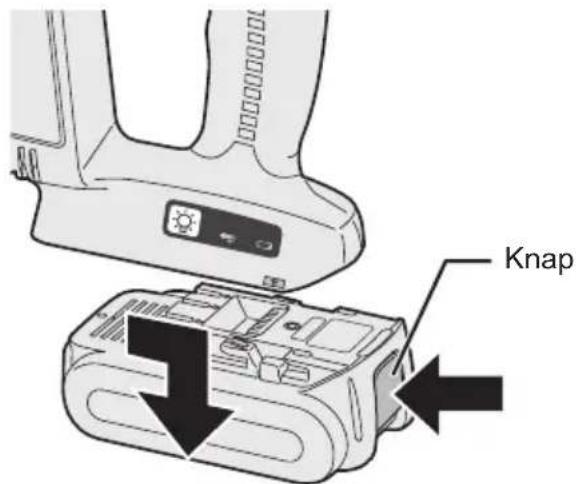

1. Aftagning af akkuen: Tryk på knappen forfra for at frigøre akkuen.

IV. BETJENING

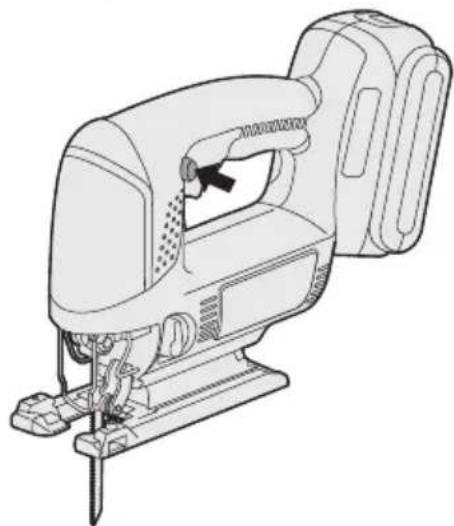

1. Tryk låsehandtaget ned og træk i afbryderen.
2. Hastigheden øges i takt med styrken af nedtrykning af afbryderen.

1. Slip afbryderen, når skæringen er fuldført.
2. Kontroller, at savbladets temperatur er faldet tilstrækkeligt, og fjern derefter savbladet.

Skæring

BEMÆRK:

• Kontroller, at der ikke er noget, der forhindrer skæring, under arbejdsstykket.
• Kontroller, at der ikke er nogen genstande som f.eks. søm i det materiale, der skal skæres.

Hvis savbladet kommer i berøring med sådanne genstande under skæringen, vil en stærk reaktionskraft blive frembragt, som kan resultere i alvorlig tilskadekomst.

• Læg ikke hånden på genstanden i den retning, som skæringen skal foregå i. Hvis dette ikke overholdes, vil der være risiko for at komme til skade.
• Undlad at røre ved dekupørsavens savblad umiddelbart efter skæringen. Hvis dette ikke overholdes, vil der være risiko for forbrændinger.

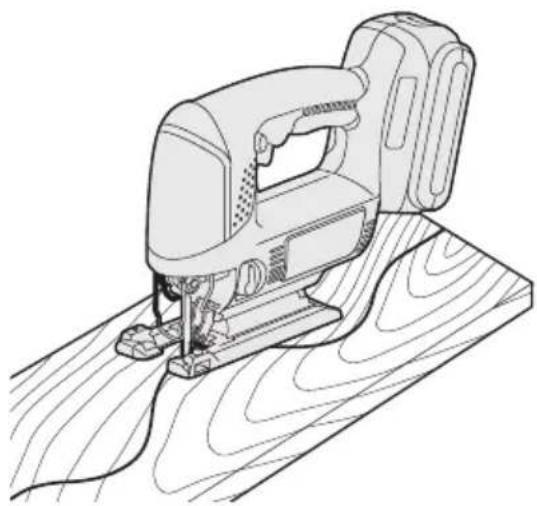

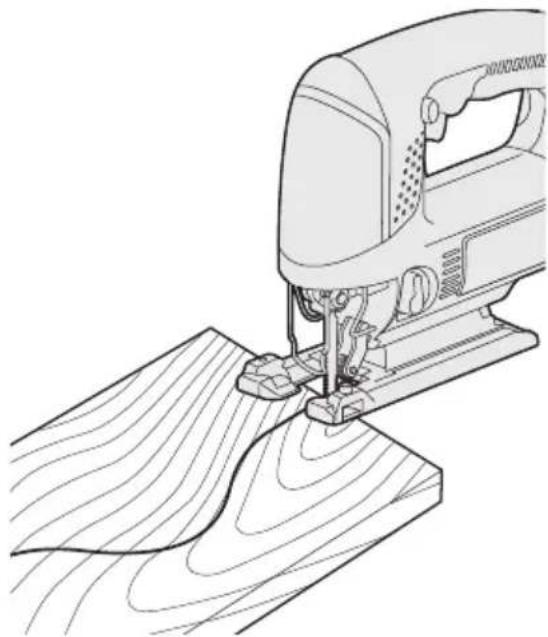

Skæring langs afmærkede linjer

1. Anbring den genstand, der skal skæres, på underdelen, og sæt savbladet ud for den afmærkede linje.

Lad ikke savbladet røre ved den genstand, der skal skæres, inden du trykker på afbryderen.

1. Tryk på afbryderen, vent indtil hastigheden er stabil, og anbring derefter underdelen mod den genstand, der skal skæres, og skær langs de afmærkede linjer.

Når der skæres komplekse former som f.eks. former med mange små kurver, skal du reducere skærehastigheden og drejehastigheden.

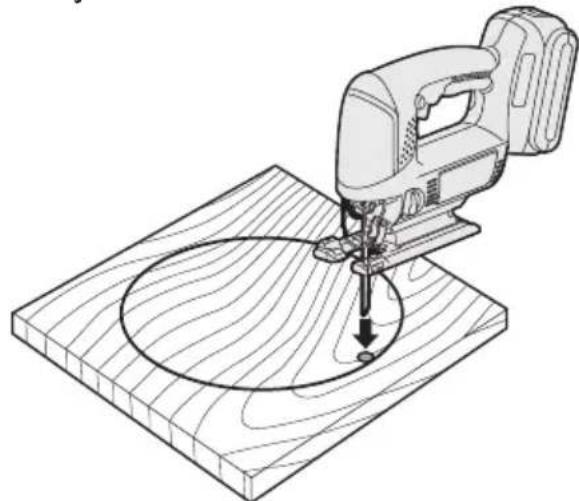

Indstiksskæring

1. Lav et borehul i den sektion, hvor der skal indstikskares, for at lade savbladet passere igennem.
2. Sæt savbladet ind i hullet uden at berøre arbejdsstykket, og tænd derefter med afbryderen.

1. Skær langs den afmærkede linje.

Anvendelse af et parallelanslag (EY9X011E) (fås som ekstraudstyr, medfølger ikke)

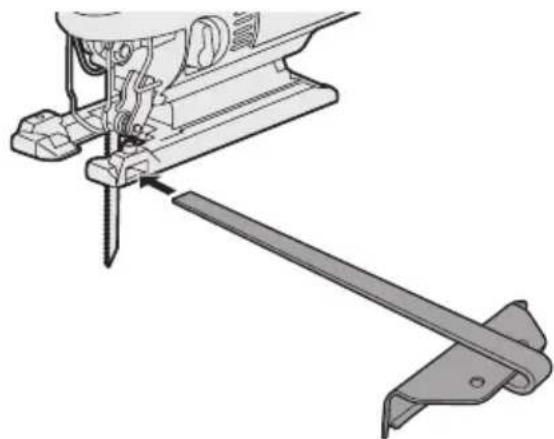

Montering af parallelanslaget

1. Løsn parallelanslagsskruen.
2. Før parallelanslaget gennem befæstelsen.
3. Indstil skærepositionen og stram derefter befæstelsesskruen.

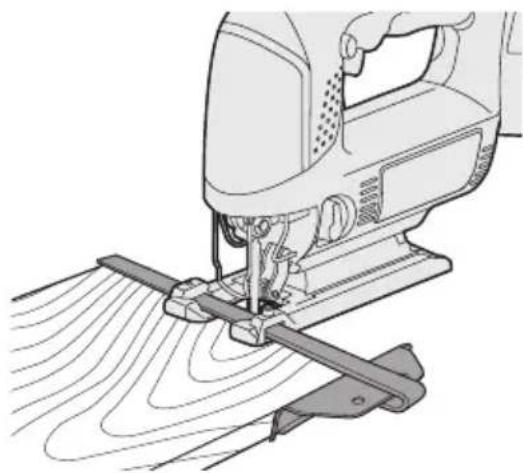

Skæring i den samme bredde

1. Anbring underdelen på arbejdsstykket, så kanten på parallelanslaget og arbejdsstykket går sammen.

1. Tænd med afbryderen, uden at lade savbladet berøre arbejdsstykket.
2. Anbring parallelanslaget fast mod arbejdsstykket for at skære en parallel linje.

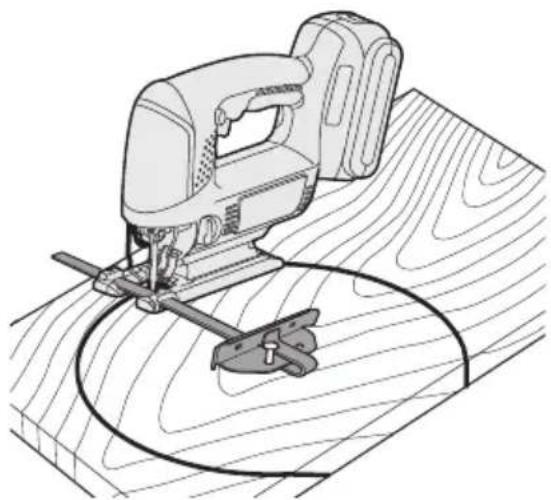

Skæring af cirkler

1. Hvis du skærer en del bort, skal du lave et borehul i arbejdsstykket for at lade dekupørsavens savblad passere igennem.
2. Sæt stifthullet på parallelanslaget ud for midten af cirklen, og anvend derefter et søm eller en skrue til at holde genstanden på plads.

1. Tænd med afbryderen, uden at berøre arbejdsstykket.
2. Skær langs den afmærkede linje.

Kontrolpanel

(1) LED-lys

Inden anvendelse af LED-lyset, skal der altid trækkes en gang i afbryderen.

Tryk på LED-lysknappen.

Lyset lyser med en meget lav strøm, og det påvirker ikke skruetrækkerens ydelse negativt under brug eller dens batterikapacitet.

FORSIGTIG:

• Det indbyggede LED-lys er beregnet til at oplyse et lille arbejdsområde midlertidigt.
• Anvend det ikke som erstatning for en almindelig lommelygte, da det ikke har tilstrækkelig lysstyrke.
• LED-lyset slukker, hvis værktøjet ikke har været anvendt i 5 minutter.

Forsigtig: UNDLAD AT STIRRE IND I STRÅLEN

Anvendelse af kontroller eller justeringer eller udførelse af andre procedurer end de heri specificerede, kan medføre farlig udsættelse for stråling.

Blinker: Overophedning. Betyder, at anvendelsen er blevet stoppet på grund af overophedning af batteriet.

Overophedningsbeskyttelsesfunktionen stopper værktøjet for at beskytte akkuen i tilfælde af overophedning. Advarselslampen til overophedning på kontrolpanelet blinker, når denne egenskab er aktiveret.

• Hvis overophedningsbeskyttelsesfunktionen aktiveres, skal du give skruetrækkeren tid til at køle helt af (mindst 30 minutter). Batteriet er klar til brug igen, når advarselslampen til overophedning slukker.
• Undgå at anvende skruetrækkeren på en sådan måde, at overophedningsbeskyttelsesfunktionen aktiveres gentagne gange.

(3) Advarselslampe: batterieffekt lav

Fra (normal anvendelse) Blinker (ingen opladning) Batteribeskyttelsesfunktionen er aktiveret

Batteribeskyttelsesfunktionen aktiveres umiddelbart inden batteriet mister sin effekt, hvilket bevirker, at advarselslampen for lav batterieffekt begynder at blinke.

• Batteribeskyttelsesfunktionen aktiveres umiddelbart inden batteriet mister sin effekt, hvilket bevirker, at advarselslampen for lav batterieffekt begynder at blinke.
• Hvis du bemærker, at advarselslampen for lav batterieffekt blinker, skal du straks oplade batteripakningen.

[Akku][Akku]

Korrekt brug af akkuen

Li-ion akku (EY9L40/EY9L41)

Opbevar Li-ion-akkuen efter brugen, inden du oplader den, således at optimal batterilevetid opnås. - Når du oplader akkuen, skal du bekræfte, at terminalerne på batteriopladeren er fri for fremmedlegemer, som f.eks. støv og vand etc. Rengør terminalerne, inden du oplader akkuen, hvis der findes nogen fremmedlegemer på terminalerne.

Levetiden for akkuens terminaler kan påvirkes af uvedkommende substanser, som for eksempel støv og vand etc., under brugen.

Når akkuen ikke er i brug, skal den holdes væk fra andre metalgenstande som: papirclips, mønter, nøgler, søm, skruer og andre små genstande, som kan danne en forbindelse fra en terminal til en anden.

Kortslutning af batteriterminalerne sammen kan frembringe gnister, forbrændinger eller ildebrand.

• Når du anvender akkuen, skal du sørge for, at arbejdsstedet er velventileret. Når akkuen er taget af værktøjets hoveddel, skal akkuafdækningen straks sættes på for at forhindre, at støv og snavs forurener batteriterminalerne og forårsager kortslutning.

Akkuens levetid

De udskiftelige batterier har en begrænset levetid. Hvis betjeningstiden bliver meget kort efter opladningen, skal akkuen udskiftes med en ny.

Genbrug af batterier

OBS:

For at beskytte miljøet og genbruge materialer, skal du altid huske at bortskaffe udtjente batterier på forskriftsmæssig vis, dvs. indlevere dem til et sted, der er godkendt af myndighederne, hvis et sådant forefindes i dit land.

FORSIGTIG:

Forebyggelse af risiko for brand eller skade på batteriopladeren.

• Anvend ikke strøm fra en generator på en motor.
• Tildæk ikke ventilationshullerne på opladeren og på akkuen.
• Tag opladeren ud af forbindelse, når den ikke skal anvendes.

Li-ion-batteri

BEMÆRK:

Batteriet er ikke fuldt opladet på købstidspunktet. Sørg for at oplade batteriet før brug.

[Batterioplader][Batterioplader (EY0L80)] Opladning: 1. Sæt opladerens stik ind i lysnettet.

Sikkerhedsforskrifter for Li-ion-batteripakning

• Hvis batteripakningens temperatur falder til under cirka -10 °C, stopper opladningen automatisk for at forhindre forringelse af batteriet.

Generelle sikkerhedsforskrifter for Li-ion/Ni-MH/Ni-Cd-batterier

• Det omgivende temperaturområde er mellem 0 °C og 40 °C. Hvis batteriet anvendes, når batteritemperaturen er under 0 °C, kan der opstå problemer i værktøjets funktion.
• Når man vil oplade et koldt batteri (under 0 °C) i et varmt rum, skal batteriet anbringes i rummet i mindst en time, så dets temperatur kan komme på niveau med rummets, inden det oplades. Lad opladeren køle ned ved genopladning af flere end to batterier efter hinanden.
• Sæt ikke fingrene ind i kontaktåbningen, når opladeren holdes i hænderne eller ved andre lejligheder.
• Sæt opladerens stik ind i en stikkontakt i lysnettet.

BEMÆRK:

Der kan opstå gnister, når stikket sættes i stikkontakten, men dette er ikke et sikkerhedsproblem.

1. Sæt akkuen helt ind i opladeren.
2. Sæt flugtemærkerne på linje og anbring batteriet på dokken på opladeren.
3. Tryk fremad i pilens retning.

1. Under opladningen vil opladelampen lyse.

Når opladningen er afsluttet, vil en indre elektronisk omskifter automatisk udløses til forhindring af overopladning.

• Opladningen starter/DD, hvis akkuen er varm (for eksempel, umiddelbart efter ekstra svær anvendelse.) Den orangefarvede standbylampe blinker, indtil batteriet er kølet af.

Opladningen begynder automatisk straks derefter.

1. Opladelampen (grøn) blinker langsomt, når batteriet er omkring 80% opladet.
2. Når opladningen er færdig, vil opladelampen begynde at blinke hurtigt i grøn farve.
3. Hvis akkuens temperatur er 0°C eller mindre, vil det tage længere at oplade akkuen helt, sammenlignet med standardopladetiden.

Selv hvis batteriet er fuldt opladet, vil det have omkring 50% af effekten i et fuldt opladet batteri ved normal brugstemperatur.

1. Hvis driftslampen ikke tændes straks, efter at opladeren er sat i forbindelse, eller hvis opladelampen efter standardopladetiden ikke blinker hurtigt i grønt, skal du rådføre dig med en autoriseret forhandler.
2. Hvis en fuldt opladet akku sættes ind i opladeren igen, vil opladelampen begynde at lyse. Efter nogle minutter vil opladelampen blinke hurtigt for at indikere, at opladningen er afsluttet.

Ni-MH/Ni-Cd akku

BEMÆRK:

Når du oplader akkuen for første gang eller efter længere tids opbevaring, skal den oplades i ca. 24 timer, så batteriet oplades helt.

Batterioplader (EY0L80)

1. Sæt opladerens stik ind i en stikkontakt i lysnettet.

BEMÆRK:

Der kan opstå gnister, når stikket sættes i stikkontakten, men dette er ikke noget sikkerhedsproblem.

1. Sæt akkuen helt ind i opladeren.

1. Under opladningen vil opladelampen lyse.

Når opladningen er afsluttet, vil en indre elektronisk omskifter automatisk udløses til forhindring af overopladning.

• Opladningen starter ikke, hvis akkuen er varm (for eksempel umiddelbart efter ekstra svær anvendelse).

Den orangefarvede standbylampe blinker, indtil batteriet er kølet af. Opladningen begynder automatisk straks derefter.

1. Når opladningen er færdig, vil opladelampen begynde at blinke hurtigt i grøn farve.
2. Hvis opladelampen ikke tændes straks, efter at opladeren er sat i forbindelse, eller hvis opladelampen efter standardopladetiden ikke blinker hurtigt i grønt, skal du rådføre dig med en autoriseret forhandler.
3. Hvis en fuldt opladet akku sættes ind i opladeren igen, vil opladelampen begynde at lyse. Efter nogle minutter vil opladelampen blinke hurtigt for at indikere at opladningen er afsluttet.

LAMPEINDIKERINGER

Lyser grønt

Opladeren er sat i en stikkontakt.

Klar til opladning.

Blinker hurtigt i grønt

Opladning er afsluttet. (Fuld opladning)

Blinker grønt

Batteriet er omkring 80% opladet. (Brugbar opladning. Kun Li-ion batteri)

Lyser grønt

Oplader.

Lyser orange

Akkuen er kold.

Akkuen oplades langsomt for at reducere belastningen af batteriet. Kun Li-ion batteri)

Blinker orange

Akkuen er varm. Opladningen vil begynde, så snart akkuens temperatur er faldet.

Hvis akkuens temperatur er -10 °C eller derunder, vil opladelampen (orange) også begynde at blinke. Opladningen vil begynde, når akkuens temperatur stiger (kun Li-ion batteri).

Opladelampe

Venstre: grøn, højre: orange vil blive vist

Blinker hurtigt i både orange og grønt

Opladning ikke mulig. Akkuen er tilsmudset eller defekt.

Brugerinformation om indsamling og bortskaffelse af elektronikskrot og brugte batterier

Disse symboler på produkt, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald. Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding resp. recycling i henhold til gældende nationale bestemmelser som direktiverne 2002/96/EF og 2006/66/EF.

Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig affaldsbehandling.

Ønsker du mere udførlig information om indsamling og recycling af gamle produkter og batterier, kan du henvende dig til din kommune, deponeringsselskabet eller stedet, hvor du har købt produkterne.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

Cd

For kommercielle brugere i Den Europæiske Union

Når du ønsker at kassere elektriske eller elektroniske apparater, bedes du henvende dig til din forhandler eller leverandør for nærmere information.

[Information om bortskaffelse i lande uden for Den Europæiske Union]

Disse symboler gælder kun inden for Den Europæiske Union. Ønsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.

Information om batterisymbol (to eksempler nedenfor):

Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.

V. VEDLIGEHOLDELSE

Anvend kun en tør, blød klud til aftørring af værktøjet. Anvend ikke en fugtig klud, fortynder, rensebenzin eller andre flygtige opløsningsmidler til rengøringen.

VI. TILBEHØR

FORSIGTIG:

• Anvendelse af ekstraudstyr, der ikke er nævnt i denne manual, kan resultere i brand, elektrisk chok eller personskader. Anvend kun anbefalet ekstraudstyr.

Metalsavblad

-EY9SXMJ0E Til almindelig afskæring af metal Træsavblad - EY9SXWJ0E

Til almindelig afskæring af træ

Tørmurblad - EY9SXXJ0E

Til almindelig skæring af tørmur

Parallelanslag (Ekstratilbehør)

Til at forenkle afskæring i længden samt gentagne afskæringer af samme størrelse.

Støvadapter til støvsuger (ekstratilbehør)

VII. SPECIFIKATIONER

HOVEDENHED

Model EY4541
Motor 14,4 V DC
Maks. tykkelse af monteringsblad 1,3 mm (1/16")
Slagløngde 20 mm (25/32")
Slag i minuttet 0 - 2400 /min
Maks. skærika-pacitet	Træ 65 mm (2-9/16")
	Smedestål 6 mm (1/4")
	Aluminium 10 mm (3/8")
Længde i alt		270 mm (10-5/8")
Vægt (med akku: EY9L40)		2,2 kg (4,8 lbs)
Vægt (med akku: EY9L41)		2,25 kg (5 lbs)
Støj, Vibration		Se vedlagte ark

AKKU

Model	EY9L40	EY9L41
Opbevaringsbatteri	Li-ion batteri
Batterispænding	14,4 V DC (3,6 V x 4 celler)
Kapacitet	3 Ah	3,3 Ah

BATTERIOPLADER

Model EY0L80
Mærkedata Se mærkepladen på undersiden af opladeren.
Vægt	0,95 kg (2,1 lbs)

[Li-ion akku]

Opladningstid	3 Ah	14,4 V 21,6 V 28,8 V
		EY9L40	EY9L60	EY9L80
		Brugbar: 35 min.	Brugbar: 45 min.	Brugbar: 55 min.
		Fuld: 50 min.	Fuld: 60 min.	Fuld: 70 min.
Opladningstid	3,3 Ah	14,4 V
		EY9L41	Brugbar: 45 min.
		Fuld: 60 min.

[Ni-Cd/Ni-MH akku]

Opladningstid		7,2 V 9,6	V 12 V 15,6	V 18 V 24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
			25 min.
	2 Ah	EY9168 E	Y9188	EY9106	EY9136		EY9116
				EY9107			EY9117
				EY9108			60 min.
		30 min.
	3 Ah			EY9200	EY9230	EY9210	90 min.
				45 min.
	3,5 Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

BEMÆRK: Denne oversigt kan inkludere modeller, der ikke findes i dit område.

Se venligst det nyeste, almindelige katalog.

BEMÆRK: Med hensyn til forhandlernavn og adresse henvises til det vedlagte garantikort.

I. ANVENDELSE!

• Hvis du vil have en jævnere overflade, skal du sætte pendelslagslaget på et lavt niveau.

Antisplittringsplade

• Er der monteret korrekt stiksavsblad for det objekt, der skal skæres?
• Er der monteret korrekt spindelform og blad med korrekt tykkelse?
• Kontroller, at bladet er godt fastgjort.
• Kontroller, at bladet ikke har revner eller er beskadiget.
• Kontroller, at der ikke er fremmedlegemer i det objekt, der skal skæres.

Fjernelse

1. Tilslut laderen til strømnettet.

BEMÆRK:

Den orange ventelampe vil fortsætte med at blinke, indtil batteriet er afkølet. Opladningen starter derefter automatisk.

1. Når opladningen er færdig, begynder ladelampen at blinke hurtigt med grøn farve.
2. Hvis ladelampen ikke tændes med det samme, når laderen tilsluttes, eller hvis den ikke slukker efter standardopladningstiden, skal du kontakte et autoriseret serviceværksted.
3. Hvis en fuldt opladet batteripakke sættes i batteriladeren igen, vil ladelampen lyse. Efter nogle minutter kan ladelampen begynde at blinke hurtigt for at vise, at opladningen er færdig.

LAMPEINDIKATORER

Lyser grønt

Laderen er koblet til vekselstrømskontakten.

Klartilading.

Batteriet er oppladet ca. 80% .

(Arbeidsklar oppladning. Kun Li-ion)

Lyser grønt

Lading pågår.

Lyser oransje

Batteripakken er avkjølt.

Oppladingen av batteripakke foregår langsomt for å redusere belastning på batteriet. (Kun Li-ion)

Blinker oransje

Batteripakken er varm. Ladingen vil starte når batteripakkens temperatur synker.

Dersom temperaturen på batteripakken er -10 ° C eller lavere, vil ladelampen (oransje) også begynne å blinke.

Slike symboler på produkter, emballasje, og/eller på medfølgende dokumenter betyr at brukte elektriske/elektroniske produkter og batterier ikke blandes med vanlig husholdningsavfall.

MERK: Forhandlerens navn og adresse står på det vedlagte garantibeviset.
