RBV26 - Souffleur de feuilles RYOBI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Souffleur de feuilles thermique
Caractéristiques techniques principales	Moteur 2 temps, 26 cm³
Alimentation	Carburant : mélange essence/huile
Dimensions approximatives	Longueur : 1,2 m ; Largeur : 0,3 m ; Hauteur : 0,4 m
Poids	4,5 kg
Compatibilités	Accessoires compatibles : tubes d'extension, filtres à air
Type de batterie	Non applicable (moteur thermique)
Tension	Non applicable (moteur thermique)
Puissance	0,75 kW
Fonctions principales	Soufflage de feuilles, débris et petites branches
Entretien et nettoyage	Nettoyage du filtre à air, vérification de l'état des bougies
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente Ryobi
Sécurité	Port de lunettes de protection recommandé, ne pas utiliser sous la pluie
Informations générales	Garantie de 2 ans, conforme aux normes de sécurité en vigueur

FOIRE AUX QUESTIONS - RBV26 RYOBI

Comment démarrer le RYOBI RBV26 ?

Pour démarrer le RYOBI RBV26, assurez-vous que le réservoir est plein de carburant, puis tirez sur la corde de démarrage jusqu'à ce que le moteur démarre.

Que faire si le moteur ne démarre pas ?

Vérifiez que le réservoir est plein, que la bougie d'allumage est en bon état et que le carburant est frais. Si le problème persiste, consultez le manuel d'utilisateur.

Quel type de carburant utiliser ?

Utilisez un mélange de carburant contenant 2 % d'huile pour moteurs à 2 temps, ou suivez les recommandations du manuel d'utilisateur pour le type d'huile.

Comment nettoyer le filtre à air ?

Retirez le couvercle du filtre à air, enlevez le filtre et nettoyez-le avec de l'eau et du savon. Assurez-vous qu'il soit complètement sec avant de le remettre en place.

Comment régler la puissance d'aspiration ?

Vous pouvez régler la puissance d'aspiration en utilisant le régulateur de vitesse situé sur la poignée du RYOBI RBV26.

Que faire si l'aspiration est faible ?

Vérifiez si le tube d'aspiration est obstrué, si le filtre à air est propre et si le réservoir est plein de carburant. Un nettoyage régulier du dispositif est conseillé.

Quelle est la capacité du réservoir de carburant ?

La capacité du réservoir de carburant du RYOBI RBV26 est de 0,65 litre.

Quelle est la garantie du produit ?

Le RYOBI RBV26 est généralement couvert par une garantie de 2 ans, mais vérifiez les détails spécifiques dans le manuel d'utilisateur ou auprès de votre revendeur.

Comment stocker le RYOBI RBV26 pendant l'hiver ?

Pour le stockage hivernal, videz le réservoir de carburant, nettoyez le filtre à air et rangez l'appareil dans un endroit sec et frais.

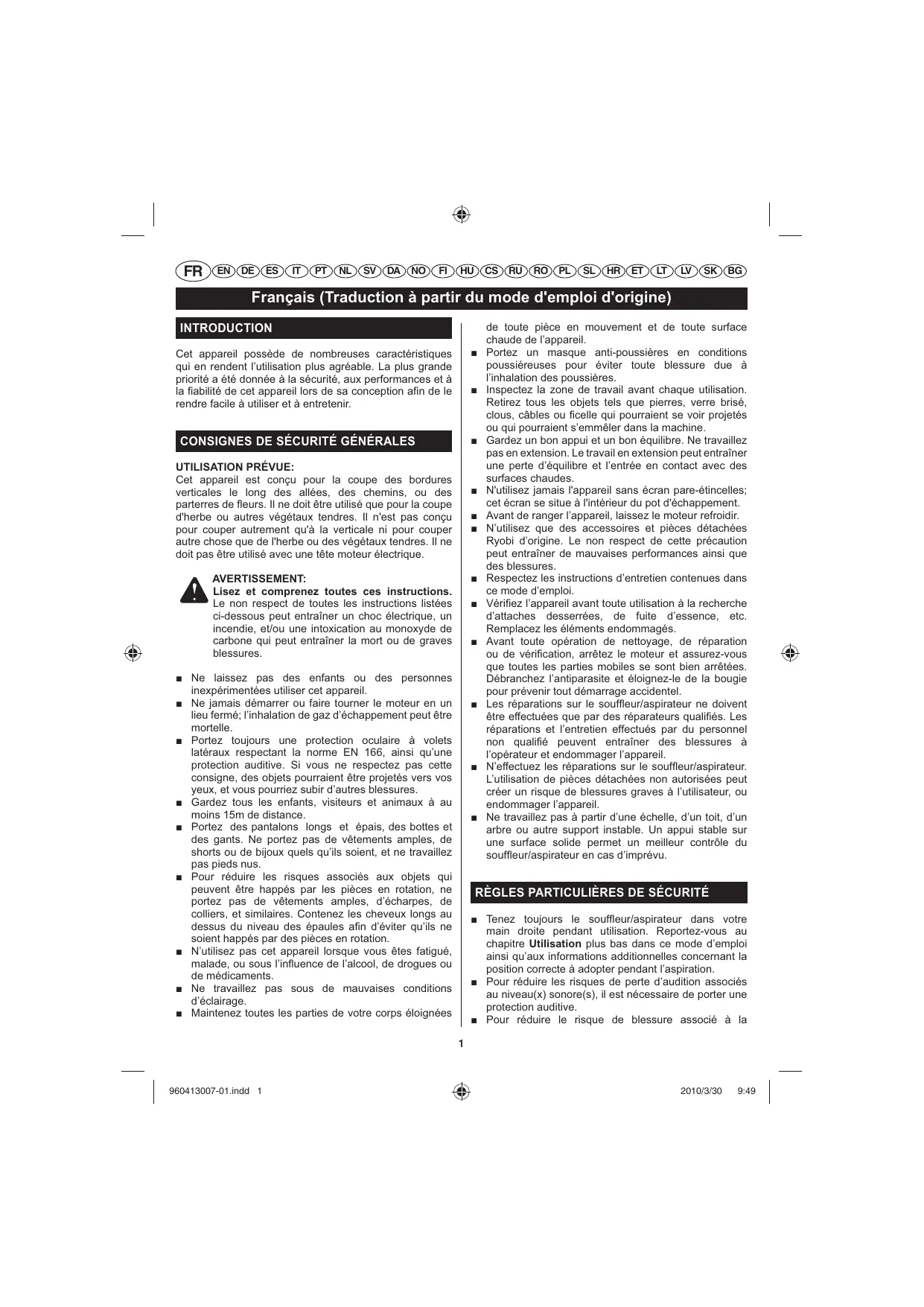

MODE D'EMPLOI RBV26 RYOBI

Cet appareil possède nombreuses caractéristiques qui en rendent l'utilisation plus agréable. La plus grande priorité a été donnée à la sécurité, aux performances et à la fiabilité de cet appareil lors de sa conception afin de le rendre facile à utiliser et à entretenir.

Utilisation prévue:

Cet appareil est conçu pour la coupe des cordures verticales le long des allées, des chemins, ou des parterres de fleurs. Il ne doit être utilisé que pour la coupe d'herbe ou autres végétaux tendres. Il n'est pas conçu pour couper autrement qu'à la verticale ni pour couper autre chose que de l'herbe ou des végétaux tendres. Il ne doit pas être utilisé avec une tête moteur électrique.

Avertissement:

Lisez et comprenez toutes ces instructions.

Le non-respect de toutes les instructions listées ci-dessous peut entraîner un choc électrique, un incendie, et/ou une intoxication au monoxyde de carbone qui peut entraîner la mort ou de graves blessures.

Ne laissez pas des enfants ou des personnes inexpérimentées utiliser cet appareil. - Ne jamais démarrer ou faire tourner le moteur en un lieu fermé; l'inhalation de gaz d'échappement peut être mortelle. - Portez toujours une protection oculaire à volets latéraux respectant la norme EN 166, ainsi qu'une protection auditive. Si vous ne respectez pas cette consigne, des objets pourraient être projetés vers vos yeux, et vous pourriez subir d'autres blessures. - Gardez tous les enfants, visiteurs et animaux à au moins 15m de distance. - Portez des pantalons longs et épais, des bottes et des gants. Ne portez pas de vêtements amples, de shorts ou de bijoux quels qu'ils soient, et ne travaillez pas pieds nus. Pour réduire les risques associés aux objets qui peuvent être happés par les pièces en rotation, ne portez pas de vêtements amples, d'écharpes, de colliers, et similaires. Contenez les cheveux longs au-dessus du niveau des épaules afin d'éviter qu'ils ne soient happés par des pièces en rotation. N'utilisez pas cet appareil lorsque vous êtes fatigué, malade, ou sous l'influence de l'alcool, de drogues ou de médicaments. Ne travaillez pas sous de mauvaises conditions d'éclairage. - Maintenez toutes les parties de votre corps éloignées

de toute pièce en mouvement et de toute surface chaude de l'appareil.

• Portez un masque anti-poussières en conditions poussiéreuses pour éviter toute blessure due à l'inhalation des poussières.
• Inspectez la zone de travail avant chaque utilisation. Retirez tous les objets tels que pierres, verre brisé, clous, câbles ou ficelle qui pourraient se voir projetés ou qui pourraient s'emmêler dans la machine.
• Gardez un bon appui et un bon équilibre. Ne travaillez pas en extension. Le travail en extension peut entraîner une perte d'équilibre et l'entrée en contact avec des surfaces chaudes. N'utilisez jamais l'appareil sans écran pare-étincelles ; cet écran se situe à l'intérieur du pot d'échappement. Avant de ranger l'appareil, laissez le moteur refroidir. N'utilisez que des accessoires et pièces détachées Ryobi d'origine. Le non-respect de cette précaution peut entraîner de mauvaises performances ainsi que des blessures. Respectez les instructions d'entretien contenues dans ce mode d'emploi. Vérifiez l'appareil avant toute utilisation à la recherche d'attaches desserrées, de fuite d'essence, etc. Remplacez les éléments endommagés. Avant toute opération de nettoyage, de réparation ou de vérification, arrêtez le moteur et assurez-vous que toutes les parties mobiles se sont bien arrêtées. Débranchez l'antiparasite et éloignez-le de la bougie pour prévenir tout démarrage accidentel.
• Les réparations sur le souffleur/aspirateur ne doivent être effectuées que par des réparateurs qualifiés. Les réparations et l'entretien effectués par du personnel non qualifié peuvent entraîner des blessures à l'opérateur et endommager l'appareil. N'effectuez pas les réparations sur le souffleur/aspirateur. L'utilisation de pièces détachées non autorisées peut créer un risque de blessures graves à l'utilisateur, ou endommager l'appareil.
• Ne travailliez pas à partir d'une échelle, d'un toit, d'un arbre ou autre support instable. Un appui stable sur une surface solide permet un meilleur contrôle du souffleur/aspirateur en cas d'imprévu.

Règles particulières de sécurité

Tenez toujours le souffleur/aspirateur dans votre main droite pendant l'utilisation. Reportez-vous au chapitre Utilisation plus bas dans ce mode d'emploi ainsi qu'aux informations additionnelles concernant la position correcte à adopter pendant l'aspiration. Pour réduire les risques de perte d'audition associés au niveau(x) sonore(s), il est nécessaire de porter une protection auditive. Pour réduire le risque de blessure associé à la

Mise en contact avec les pièces en mouvement, arrêtez le moteur avant la mise en place et le retrait d'accessoires. N'opérez pas si une ou plusieurs protections manquent. Débranchez toujours l'antiparasite avant toute opération d'entretien ou tout accès à une partie mobile.

Ne faites pas pointer l'extrémité du souffleur vers des personnes ou des animaux. - Ne faites jamais fonctionner l'appareil sans que ses tubes ne soient en place. Un dispositif de verrouillage électrique empêche l'appareil de démarrer si les tubes ne sont pas en place. N'introduisez jamais aucun objet dans les tubes du souffleur. N'utilisez cet appareil que de la façon décrite dans ce mode d'emploi. N'utilisez pas l'aspirateur sans que le sac soit en place; des débris volant pourraient causer de graves blessures. Fermez toujours complètement le sac d'aspirateur avant utilisation. - Les pales de la turbine en rotation peuvent entraîner de graves blessures. Arrêtez le moteur et assurez-vous que les pales aient cessé de tourner avant d'ouvrir la trappe de l'aspirateur ou avant de monter/changer les tubes. N'introduisez jamais ni vos mains ni aucun objet dans les tubes de l'aspirateur lorsqu'ils sont en place sur l'appareil. - Ne faites jamais fonctionner l'appareil sans qu'un accessoire adapté soit en place. Lorsque vous l'utilisez comme un souffleur, installez les tubes de soufflage et refermez la trappe. Lorsque vous l'utilisez comme un aspirateur, installez toujours les tubes d'aspiration et un sac d'aspiration. Assurez-vous que le sac d'aspiration est complètement fermé lorsque l'appareil est en fonctionnement pour éviter l'expulsion de débris volants. (Note: cet appareil est équipé d'un dispositif de verrouillage électrique qui empêche l'appareil de démarrer si tous les tubes ne sont pas en place) Evitez les situations qui pourraient mettre le feu au sac d'aspiration. Ne travailliez pas approximativement d'une flamme nue. N'aspirez pas les cendres chaudes d'une cheminée, le charbon de bois, les amas de brindilles, etc. N'aspirez pas des mégots de cigares ou de cigarettes à moins qu'ils soient complètement froids.

Alimentation en carburant

L'essence est hautement inflammable. Prenez des précautions lorsque vous manipulez de l'essence pour réduire les risques de graves blessures. - Stockez l'essence dans un lieu frais et bien ventilé, à une distance de sécurité de toute source d'étincelle et/ou d'appareil produisant des flammes. Stockez l'essence dans des bidons spécifiques prévus pour cet usage.

Ne refaites le plein qu'à l'extérieur et ne fumez pas pendant l'opération. - Refaites le plein d'essence avant de démarrer le moteur. Ne retirez jamais le bouchon d'essence et ne rajoutez jamais d'essence lorsque le moteur tourne ou lorsqu'il est chaud. Ne fumez pas lorsque vous manipulez de l'essence. - Mélangez et stockez le carburant dans un bidon prévu pour contenir de l'essence. - Mélangez le carburant en extérieur, hors de la présence de flammes ou d'étincelles. Dévissez lentement le bouchon d'essence pour relâcher la pression et empêcher que de l'essence ne se répande autour de l'orifice. - Serrez fermement le bouchon d'essence après avoir fait le plein. - Essuyez toute essence répandue par la machine. Éloignez-vous de 9m de la zone de remplissage avant de démarrer le moteur. Ne tentez sous aucun prétexte de brûler l'essence renversée. Pour réduire le risque d'incendie et de brûlures, manipulez l'essence avec précaution. L'essence est très inflammable. Si de l'essence a été renversée, ne tentez pas de démarrer le moteur mais éloignez la machine de l'endroit où l'essence a été renversée et évitez de créer toute source d'embrasement tant que toutes les vapeurs d'essence ne se sont pas dissipées. - Remettez en place le bouchon du réservoir et celui du bidon avec soin. - Vidangez le réservoir d'essence dans un bidon prévu pour cet usage et arrimez l'appareil avant de le transporter dans un véhicule. Lorsque vous vidangez le réservoir d'essence, faites-le dans un lieu bien ventilé et utilisez un bidon prévu pour cet usage. - Mettez-vous sur un sol nu, arrêtez le moteur, et laissez refroidir le moteur avant de refaire le plein. - Conservez ce mode d'emploi. Reportez-vous-y fréquemment et utilisez-le pour apprendre le fonctionnement de l'appareil aux autres personnes susceptibles de s'en servir. Si vous prêtez cette machine à quelqu'un, prêtez-lui également ce mode d'emploi. Utilisez une protection auditive lorsque vous utilisez l'appareil. L'utilisation d'autres outils similaires à proximité augmente le risque de blessures. L'utilisation d'une protection auditive réduit la capacité à entendre les avertissements (cris ou alarmes). L'utilisateur doit redoubler d'attention par rapport aux événements survenant dans la zone de travail. Il a été rapporté que les vibrations engendrées par les outils à main peuvent contribuer à l'apparition d'un

état appelé le Syndrome de Raynaud chez certaines personnes. Les symptômes peuvent comprendre des fourmillements, un engourdissement et un blanchiment des doigts, généralement par temps froid. Des facteurs héréditaires, l'exposition au froid et à l'humidité, le régime alimentaire, le tabagisme et les habitudes de travail peuvent contribuer au développement de ces symptômes. Certaines mesures peuvent être prises par l'utilisateur pour aider à réduire les effets des vibrations::

a) Gardez votre corps au chaud par temps froid. Lorsque vous utilisez l'appareil, portez des gants afin de garder vos mains et vos poignets au chaud. Le temps froid est considéré comme un facteur contribuant très largement à l'apparition du Syndrome de Raynaud. b) À la fin de chaque session de travail, pratiquez des exercices qui favorisent la circulation sanguine. c) Faites des pauses fréquentes. Limitez la quantité d'exposition journalière.

Si vous ressentez l'un des symptômes associés à ce syndrome, arrêtez immédiatement le travail et consultez votre Médecin pour lui en faire part. Pour réduire les risques liés à l'inhalation de poussières, humidifiez légèrement la zone de travail avant l'aspiration ou le soufflage. Utilisez un râteau ou un balai de jardin pour détacher les débris compacts ainsi que les amas de feuilles ou autres déchets avant d'utiliser le souffleur. Lorsqu'il y a un risque de chute d'objets, portez un casque de chantier.

Symboles

Certains des symboles ci-après sont susceptibles de figurer sur cet appareil. Edtudiez-les et apprenez leur signification. Une interprétation correcte de ces symboles vous permettra d'utiliser votre appareil dans deGXmeilleures conditions de sécurité et de manière plus adéquate.
SYMBOLE	NOM	DÉSIGNATION/EXPLICATION
	Alerte de Sécurité	Signale un risque potentiel de blessures.
	Lisez le Mode d'Emploi	Pour réduire les risques de blessures, l'utilisateur doit dire et comprendre le mode d'emploi avant d'utiliser cette machine.
	Portez une protection oculaire et auditive	Portez toujours une protection oculaire équipée d'écrans latéraux répondant à la norme EN 166 ainsi qu'une protection auditive lorsque vous utilisez cet apparéil.
	Trappe d'aspiration	Ne faites pas fonctionner l' apparéil si la trappe n'est pas verrouillée.
	Cheveux longs	Les cheveux longs risquent d'être aspirés dans l'entrée d'air.
	Tubes de souffrage	Ne faites pas fonctionner l' apparéil sans que les tubes ne soient en place.
	Vêtements amples	Les vêtements amples risquent d'être aspirés dans l'entrée d'air.
	Huile et Essence	Utilisé de l'essence sans plomb automobile d'un indice d'octane égal ou supérieur à 91 [(R + M)/2]. Cet apparéil est équipé d'un moteur 2-temps nécessitant l'emploi d'un mélange essence-huile 2 temps.
	Eloignez les Visiteurs	Gardez tout visiter (en particulier les enfants et les animaux) à une distance d'au moins 15m de la zone de travail.
	Ricochet	Danger de ricochet.

Les signaux et mots suivants sont destinés à indiquer le niveau de risque associé à cette machine.
SYMBOLE	SIGNAL	SIGNIFICATION
	DANGER:	Imminence d'un danger qui, si l'on n'y prend garde, peut entraîner la mort ou de graves blessures.
	AVERTISSEMENT:	Situation potentiellement dangereuse qui, si l'on n'y prend garde, peut entraîner la mort ou des blessures graves.
	ATTENTION:	Situation potentiellement dangereuse qui, si l'on n'y prend garde, peut entraîner des blessures moyennes ou légères.
	ATTENTION:	(Sans symbole d'alerte de sécurité) Indique une situation pouvant entraîner des dommages matériels.

Description

Fig 1a.

1. Tube d'aspiration inférieur
2. Sac d'aspiration
3. Adaptateur
4. Régulateur de puissance
5. Manette des gaz
6. Tube d'aspiration supérieur
7. Bouchon d'essence
8. Poignée du lanceur
9. Lever de starter
10. Poignée supérieure
11. Interrupteur Marche/arrêt
12. Interrupteur positif du côté soufflage
13. Poire d'amorçage
14. Poignée pour aspiration

Fig 1b

1. Tube d'aspiration supérieur
2. Volet de trappe
3. Couvercle d'entrée d'air
4. Tube de soufflage inférieur
5. interrupteur positif du côté aspiration

Fig 2

1. Tube de soufflage supérieur
2. Tube de soufflage inférieur
3. interrupteur positif du côté aspiration

Fig 3

1. Sac d'aspiration
2. Adaptateur

Fig 4

1. Languette
2. Adaptateur mis en place dans le sac d'aspiration
3. Raccord à taquet métallique et languette de verrouillage

Fig 5

1. Sac d'aspiration
2. Vis de l'entrée d'air
3. Volet de la trappe d'entrée d'air d'aspiration
4. Couvercle d'entrée d'air
5. interrupteur positif du côté aspiration

Fig 6

1. Ouverture d'aspiration
2. Languette de verrouillage
3. Tube d'aspiration
4. Vis de maintien du tube d'aspiration
5. Couvercle d'entrée d'air
6. interrupteur positif du côté aspiration

Fig 7 8. Poignée et corde du lanceur 30. Étiquette de démarriage rapide 5. Manette de l'accélérateur 11. Interrupteur Marche/arrêt 9. Levier de starter 13. Poire d'amorçage

Fig 8

1. Interrupteur positif du côté soufflage
2. Interrupteur positif du côté aspiration

Fig 9

1. Embout haute vitesse

Fig 10

1. Régulateur de puissance
2. Manette de l'accélérateur

Fig 11

1. Interrupteur positif du côté soufflage
2. Interrupteur positif du côté aspiration

Fig 12

1. Couvercle du filtre à air
2. Tournez le bouton pour ouvrir et fermer

Fig 13

1. Couvercle du filtre à air
2. Filtre à air

Characteristiques de l'appareil

Cylindrée du moteur 26cc Vitesse de l'air 320 Km/h Flux d'air 11 m³/min Poids 4.3 kg Puissance nominale 0,6 kW Régime moteur (Maxi) 9000 tr/min Régime moteur (Au ralenti) 3000 - 4600 tr/min Niveau de puissance sonore selon EN 15503:2009 Annexe A (Souffleur/aspirateur) En fonctionnement 83.3 / 82.8 dB(A) Au ralenti 72.4/71.1 dB(A) Niveau équivalent de pression sonore pondéré A 83.3 / 82.8 dB(A) Niveau de pression sonore au niveau de l'opérateur (Souffleur/aspirateur) En fonctionnement 96.4 / 96.6 dB(A) Au ralenti 81.3/81.6 dB(A) Niveau équivalent de pression sonore pondéré A

88.7/88.9dB(A) Incertitude de mesure du niveau sonore. 3 dB(A) Valeur de vibration à la poignée selon EN 15503:2009 Annexe B Mode souffleur (Poignée avant/ poignée arrière) En fonctionnement 1.63 / 1.57 m/s² Au ralenti.0.80/0.78 m/s2 Valeur totale équivalente de vibration....0.96/0.93 m/s2 Mode aspiration (poignée avant / poignée arrrière) En fonctionnement. 1.63 / 1.60 m/s² Au ralenti.0.80/0.76 m/s2 Valeur totale équivalente de vibration. 0.96/0.93 m/s² Incertitude de la mesure des vibrations. 1.5 m/s²

Apprenez a connaitre votre souffleur/ aspirateur

Voir Figures 1a - 1b.

L'utilisation en toute sécurité de ce produit nécessite de bien comprendre les informations apposées sur l'outil et présentes dans ce mode d'emploi, ainsi que le travail à effectuer. Avant d'utiliser cet appareil, familiarisez-vous avec toutes ses fonctionnalités et règles de sécurité.

TUBE de soufflage et embouts

Le tube de soufflage peut être assemblé et monté sur le souffleur sans aucun outil.

Interrupteurs positifs

Cet appareil est équipé d'interrupteurs positifs. Il ne fonctionnera que si les deux contacts métalliques sont insérés dans les interrupteurs positifs. Ceci réduit les risques d'entrée en contact accidentelle avec les éléments en rotation.

Regulateur de puissance

Le régulateur de puissance vous permet d'utiliser le fouffre sans avoir à maintenir la manette de l'accélérateur. Pour ralentir le moteur, il vous suffit de pousser le levier du régulateur vers l'avant.

EMBOUT HAUTE Vitesse avec raclette pour feuilles mouillees

L'embout haute vitesse est parfait pour les feuilles mouillées et collées. Il vous permet de gratter les feuilles mouillées et les débris tout en utilisant le souffleur.

Moteur

Le souffleur est équipé d'un puissant moteur de 26cc ayant de la puissance pour effectuer les travaux de soufflage et d'aspiration difficiles.

START EASYTM

Le système de démarrage Start Easy™ permet un démarrage plus facile et plus rapide.

Manette de l'accélérateur

Le souffleur peut être utilisé à toutes les vitesses intermédiaires, depuis le ralenti jusqu'à plei gaz.

Aspirateur / silencieux

La conversion du souffleur en aspirateur/silencieux est simple et peut être effectuée à l'aide d'un tournevis cruciforme.

SAC d'aspiration

Le sac d'aspiration s'accroche facilement au souffleur à l'aide de l'adaptateur pour sac d'aspiration.

Poignee pour aspiration

Cette caractéristique vous permet d'effectuer confortablement les tâches d'aspiration.

TUBES d'aspiration

Les tubes d'aspiration peuvent être mis en place sur le souffleur à l'aide d'un tournevis cruciforme.

Deballage

Cet appareil doit être assemblé.

Sortez définitivement l'appareil ainsi que tous ses accessoires de l'emballage. Assurez-vous que tous les éléments listés sont bien présents.

Avertissement:

N'utilisez pas cet appareil si une des pièces représentées dans la liste est déjà montée lorsque vous le déballez. Les pièces représentées sur la liste ne sont pas montées sur l'appareil par le fabricant et doivent l'être par l'utilisateur. L'utilisation d'un appareil qui aurait pu être mal monté est susceptible d'entraîner de graves blessures.

Vérifiez l'appareil avec soin afin de vous assurer qu'il n'a pas été cassé ou endommagé durant le transport. Ne jetez pas les emballages avant d'avoir vérifié et utilisé avec succès l'appareil.

Assemblage des TUBES de soufflage

Voir Figure 2.

• Insérez une des extrémités du tube inférieur dans une des extrémités du tube supérieur. Alignez les languettes du carter du souffleur avec les rainures du tube supérieur ; insérez le tube dans le carter puis verrouillez l'ensemble en le pivotant ; assurez-vous que la sécurité plastique est bien enfoncée afin qu'elle n’empêche pas le démarrage. Vérifiez le bon serrage de l'ensemble après une première utilisation et resserrez-le au besoin. Fermez le couvercle d'entrée d'air et serrez la vis du

Couvercle, en vous assurant que le contact métallique est bien inséré dans l'interrupteur positif. Tirez sur le taquet pour le dégager de l'interrupteur positif, puis tournez les tubes pour les dégager de la sortie d'air du carter du souffleur.

Mise en PLACE du SAC d'aspiration

Voir Figures 3 - 4.

Retirez le tube de soufflage du souffleur en tirant sur le contact métallique, puis en pivotant le tube et en le séparant de la sortie d'air du carter du souffleur. Ouvrez la fermeture éclair du sac et insérez-y l'adaptateur comme illustré. Poussez l'adaptateur à travers l'ouverture située à l'opposé de la fermeture éclair. Si l'installation est correcte, l'extrémité la plus large de l'adaptateur doit rester à l'intérieur du sac. Alignez les languettes de l'adaptateur du sac d'aspiration avec les languettes de verrouillage de la sortie du carter du souffleur. Poussez l'adaptateur de sac contre le carter. Pivotez pour verrouiller, poussez le contact métallique dans la fente de l'interrupteur positif pour vous assurer que l'interrupteur est actionné et prêt à fonctionner. - Faites pivoter le sac d'aspiration jusqu'à ce que la bandoulière soit orientée vers le haut. Assurez-vous que la fermeture éclair du sac est bien fermée avant de mettre l'appareil en marche.

Mise en PLACE des TUBES d'aspiration

Voir Figures 5-6.

Avertissement:

Les pales de la turbine en rotation peuvent entraîner de graves blessures. Arrêtez toujours le moteur et assurez-vous que les pales ont cessé de tourner avant d'ouvrir la trappe de l'aspirateur ou avant de monter/changer les tubes. N'introduisez jamais ni vos mains ni aucun objet dans les tubes de l'aspirateur lorsqu'ils sont en place sur l'appareil.

Mise en place des tubes d'aspiration:

• Assemblez les tubes d'aspiration supérieur et inférieur en alignant les languettes du tube inférieur avec les rainures du tube supérieur, pour que les deux tubes ne fassent plus qu'un. Cette opération ne se fait qu'une seule fois.
• Appuyez sur les languettes de la trappe à l'aide d'un tournevis droit puis desserrez la vis de la trappe pour ouvrir la trappe de l'admission d'air aspiré. Alignez les languettes du carter avec les tubes.
• Serrez les vis du tube supérieur pour le verrouiller sur le carter du souffleur. Assurez-vous que le contact métallique du tube d'aspiration est inséré dans l'interrupteur positif.

Retrait des tubes d'aspiration:

• Desserrez les vis du tube d'aspiration supérieur en les tournant dans le sens inverse des aiguilles d'une montre. Retirez l'ensemble formé par les deux tubes du carter du souffleur. Refermez et verrouillez la trappe de l'entrée d'air d'aspiration en serrant sa vis.

Utilisation

Note: L'appareil est équipé d'interrupteurs positifs du côté de l'ouverture d'aspiration et du côté de l'ouverture de soufflage. L'appareil ne fonctionnera que si les deux contacts métalliques sont insérés dans les interrupteurs positifs. Lorsque vous utilisez l'appareil en mode souffleur (fig.8), le contact métallique du tube de soufflage et celui de la trappe doivent être insérés dans leur interrupteur positif respectif. Lorsque vous utilisez l'appareil en mode aspiration (fig.11), les contacts métalliques du tube adaptateur et du tube d'aspiration doivent être insérés dans leur interrupteur positif respectif.

Avertissement:

Ne laissez pas l'habitude de l'appareil vous rendre moins prudent. Rappelez-vous qu'une fraction de seconde d'inattention suffit à provoquer de graves blessures.

Avertissement:

N'utilise pas la machine à proximité d'une fenêtre ouverte.

Avertissement:

Portez toujours une protection oculaire à volets latéraux respectant la norme EN166, ainsi qu'une protection auditive. Si vous ne respectez pas cette consigne, des objets pourraient être projetés vers vos yeux, et vous pourriez subir d'autres blessures.

Applications

Vous pouvez utiliser cet appareil pour effectuer les opérations suivantes:

Retirer les feuilles et les autres débris de votre pelouse. Garder les terrasses et les allées exempte de feuilles et d'épines de pin. Aspirer les feuilles de votre pelouse.

Mélange du carburant

Cet appareil est équipé d'un moteur 2-temps et nécessite l'emploi d'un mélange essence-huile 2 temps. Le mélange doit être de 50:1.

NOTE: Nous vous recommandons de n'utiliser QUE de l'huile Ryobi (mélange exact) ou G avec votre appareil.

Pour mélanger le carburant:

Utilisez un bidon propre autorisé à contenir de l'essence. - Mélangez dans le bidon l'huile moteur 2-temps avec de l'essence sans plomb, en suivant les instructions indiquées sur le bidon d'huile.

Ce moteur est garanti fonctionner avec de l'essence sans plomb automobile d'un indice d'octane minimum de 91 [(R + M) / 2]. N'utilise pas de l'huile pour automobile ou de l'huile pour moteurs hors-bord 2-temps.

NOTE: La plupart des mélanges se conserveront pendant un maximum de 30 jours. NE MÉLANGEZ PAS de quantités supérieures à vos besoins pour une période de 30 jours.

Mélange essence / HUILE 2-temps (50:1)

1 gallon (US)

1 litre

2.6 oz.

20 cc (20 ml)

Remissiage du réservoir a vertissement

L'essence est extrêmement inflammable et explosive. Un incendie ou une explosion dus à l'essence vous brûlera ainsi que d'autres personnes. Arrêtez toujours le moteur avant de faire le plein. N'ajoutez jamais d'essence à un appareil dont le moteur est en marche ou bien chaud. Éloignez-vous à au moins 9m du point de remplissage avant de démarrer le moteur. Ne fumez pas et restez à l'écart des flammes nues et des sources d'étincelles. Le non-respect des règles de sécurité concernant la manipulation de l'essence peut entraîner de graves blessures.

Nettoyez la surface autour du bouchon d'essence pour éviter toute contamination. - Desserrez doucement le bouchon en le tournant dans le sens inverse des aiguilles d'une montre. - Versez avec soin le mélange dans le réservoir. Nettoyez et vérifiez le joint du bouchon d'essence avant de le remettre en place. - Remettez le bouchon en place et serrez-le en le tournant dans le sens des aiguilles d'une montre. ■ Essuyez toute essence répandue sur l'appareil. Éloignez-vous à au moins 9m du point de remplissage avant de démarrer le moteur.

NOTE: Il est normal que le moteur émette de la fumée lors de sa première utilisation.

Avertissement:

Vérifiez qu'il n'y ait pas de fuite d'essence. Un bouchon d'essence qui fuit entraîne un risque d'incendie et doit être immédiatement remplacé. Si vous trouvez une fuite, corrigez le problème avant d'utiliser l'appareil. Le non-respect de cette précaution peut entraîner un incendie qui causerait de graves blessures.

N'utilisez PAS d'essence E85. votre garantie en SERAIT annulee.

NOTE: Les dommages engendrés au circuit d'essence ou les problèmes de performance résultant de l'utilisation d'un carburant oxygéné contenant plus d'agents oxygénants qu'indiqué plus bas ne sont pas couverts par la garantie.

Ethanol: Les carburants contenant jusqu'à 10% d'ethanol en volume (couramment appelés E10) ou 15% d'ethanol en volume (couramment appelés E15) sont acceptables.

N'utilisez pas d'essence E85.

Démarrage et arrêt

Voir Figure 7.

Démarrage d'un moteur froid:

N'APPUYEZ PAS sur la manette de l'accélérateur avant que le moteur ne démarre et ne tourne.

Posez le souffleur/aspirateur sur une surface plate et nue. ■ AMORÇAGE - Pressez la poire d'amorçage à 7 reprises. METTEZ le levier de starter en position START. TIREZ sur la poignée du lanceur jusqu'à ce que le moteur démarre.

NOTE: Le fait d'enforcer et de relâcher la manette de l'accélérateur fait repasser le levier de starter en position RUN.

Démarrage d'un moteur chaud:

Tirez sur la poignée du lanceur jusqu'à ce que le moteur démarre.

Pour arrêter le moteur:

Maintenez le contacteur en position "0" jusqu'à ce que le moteur s'arrête.

Voir Figures 8 - 9.

Avertissement:

Ne placez pas le souffleur sur ou à proximité de débris ou de graviers. Les débris sont susceptibles d'être aspirés par l'admission d'air du souffleur, ce qui peut entraîner des dommages et des blessures graves.

Pour éviter de répandre les débris, soufflez vers les bords extérieurs pour former un amas. Ne soufflez jamais vers le centre d'un amas. N'utilisez les outils à moteur qu'à des heures raisonnables - évitez de le faire tout le matin ou tard le soir, où vous risqueriez de gêner des gens. Conformez-vous aux horaires stipulés dans les règlements locaux. Pour réduire les niveaux sonores, limitez le nombre d'appareils utilisés en même temps et utilisez le souffleur au régime minimal requis par le travail à effectuer. Le niveau de vibration peut également s'en trouver réduit. - Préservez les réserves naturelles en eau en utilisant un souffleur plomb ou un jet d'eau pour de nombreuses applications concernant la pelouse et le jardin, comme le nettoyage des gouttières, des filtres, des terrasses, des porches et des jardins. Vérifiez votre appareil avant chaque utilisation, en particulier l'échappement, les entrées d'air, et les frites à air. Utilisez un râteau et un balai pour désagglomérer les débris avant de les souffler. En conditions poussiéreuses, humidifiez légèrement les surfaces si de l'eau est disponible. - Prenez garde aux enfants, aux animaux, aux fenêtres ouvertes et aux voitures venant d'être lavées, et soufflez les débris à une distance. - Maintenez le souffleur comme illustré Figure 9, afin que le flux d'air puisse s'écouler après du sol. - Après avoir utilisé un souffleur ou un autre équipement, NETTOYEZ! Débarrassez-vous proprement des débris. L'embout haute vitesse est tout particulièrement conçu pour les feuilles mouillées et collantes. Il vous permet de décoller les feuilles ou débris mouillés tout en utilisant le souffleur.

Régulateur de puissance

Voir Figure 10.

Le régulateur de puissance peut être utilisé pour se servir du souffleur sans maintenir l'accélérateur.

Pour activer le régulateur de puissance:

Tirez sur le levier du régulateur vers vous, en vous arrêtant une fois la puissance désirée atteinte. Pour désactiver le régulateur, poussez son levier complètement vers l'avant de l'appareil.

Utilisation en aspirateur

Voir Figure 11.

Avertissement:

Gardez l'échappement et toutes les surfaces chaudes du souffleur/aspirateur éloignées de

votre corps. Le non-respect de cette précaution peut entraîner de graves blessures.

• Mettez en place les tubes d'aspiration et le sac d'aspiration. Reportez-vous au chapitre concernant le montage plus haut dans ce mode d'emploi. Démarrez le souffleur. Reportez-vous à Démarrage et Arrêt plus haut dans ce mode d'emploi.
• Mettez la bandoulière sur votre épaule droite. Maintenez la poignée supérieure avec votre main gauche et la poignée d'aspiration avec votre main droite. Effectuez un mouvement de balayage de gauche à droite le long de la limite des débris. Pour éviter tout bourrage, ne mettez pas directement le tube d'aspiration dans le tas de débris.
• Maintenez le moteur plus haut que l'embout d'aspiration du tube.
• Faites toujours pointer le tube d'aspiration vers l'aval lorsque vous travaillez sur une pente. Pour éviter d'occasionner de graves blessures ou des dommages à l'appareil, n'aspirez pas des cailloux, du verre brisé, des bouteilles ou autres objets similaires. En cas de bouchage des tubes d'aspiration, arrêtez le moteur, assurez-vous de l'arrêt complet des pales de la turbine, et débranchez l'antiparasite avant de nettoyer l'obstruction. Retirez les tubes d'aspiration et dégagez les débris du carter de la turbine du souffleur. Retirez le sac et nettoyez le tube. Aidez-vous au besoin d'un petit bâton ou d'une tige pour nettoyer toute la longueur du tube. Assurez-vous que tous les débris ont été retirés avant de remettre les tubes en place.

Avertissement:

N'effectuez les réparations qu'en utilisant des pièces détachées identiques. L'utilisation de toute autre pièce détachée représenté un danger et peut causer des dommages matériels.

Avertissement:

Portez toujours une protection oculaire à volets latéraux respectant la norme EN166, ainsi qu'une protection auditive. Si vous ne respectez pas cette consigne, des objets pourraient être projetés vers vos yeux, et vous pourriez subir d'autres blessures graves.

Avertissement:

Avant de vérifier, nettoyer ou réparer l'appareil, arrêtez le moteur, attendez l'arrêt complet de

toutes pièces en mouvement, et débranchez l'antiparasite que vous éloignerez de la bougie. Le non-respect de ces consignes peut entraîner de graves blessures et des dommages matériels.

Entretien général

Évitez d'utiliser des solvants pour nettoyer les parties en plastique. La plupart des plastiques sont susceptibles d'être endommagés par différents types de solvants du commerce. Utilisez des chiffons propres pour refrotter la saleté, les poussières, l'huile, la graisse, etc.

Avertissement:

Ne laissez jamais du liquide de frein, de l'essence, des produits à base de pétrole, des huiles pénétrantes, etc. entrer en contact avec les parties en plastique. Les produits chimiques peuvent endommager, affaiblir ou détruire les plastiques, ce qui pourrait entraîner de graves blessures.

Vous pouvez souvent effectuer les réglages et réparations décrites ici. Faites executer les autres réparations sur votre aspirateur/souffleur par un service après-vente/agréé.

Nettoyage du filtre à air

Voir Figure 12 - 13.

Pour de meilleures performances et une longue durée de vie, gardez le filtre à air propre.

Retirez le couvercle du filtre à air en tournant le bouton dans le sens inverse des aiguilles d'une montre tout en tirant doucement sur le couvercle. Rincez le filtre dans de l'eau propre. - Essorez doucement le filtre pour en-retirer l'excess d'eau. Remettez le filtre en place. - Remettez le couvercle du filtre à air en place sur l'appareil. Tournez le bouton dans le sens des aiguilles d'une montre jusqu'à ce que le couvercle soit bien verrouillé.

Nettoyage de la SORTIE d'échappement, de l'échappement et du pare-étincelles

NOTE: Selon le type de carburant utilisé, le type et la quantité d'huile utilisée, et/ou vos conditions d'utilisation, la sortie d'échappement, l'échappement, et/ou le pare-étincelles peuvent se couvrir encassés par de la calamine. Si vous remarquez une perte de puissance de votre appareil à moteur thermique, il peut être nécessaire de retirer cette calamine pour retrouver de bonnes performances. Nous vous recommendons fortement de ne confier ce travail qu'à des réparateurs qualifiés.

Le pare-étincelles doit être nettoyé ou remplacé toutes les 50 heures ou tous les ans pour assurer de bonnes

performances à votre appareil. Le pare-étincelles peut se coudre à différents endroits selon le modèle acheté. Veuillez contacter votre revendeur le plus proche pour connaître l'emplacement du pare-étincelles de votre modèle.

Avertissement:

Pour éviter tout risque d'incendie, ne faites jamais fonctionner le sulfueur/aspirateur sans que le pare-étincelles ne soit en place.

SAC d'aspiration

Un sac sale entraînera une diminution des performances. Pour nettoyer le sac, retournez-le et secouez-le. Lavez-le dans de l'eau savonneuse au moins une fois par an.

Avertissement:

Un bouchon d'essence qui fuit entraine un risque d'incendie et doit être remplace immédiatement.

Le bouchon d'essence compte un filtre non remplaçable et un clapet anti-retour. Un filtre à essence bouché entrainera de mauvaises performances du moteur. Si les performances s'améliorent lorsque le bouchon est dévissé, le clapet anti-retour est peut-être défectueux, ou le filtre bouché. Remplacez le bouchon d'essence au besoin.

Reemplacement de la BOUGIE

Ce moteur utilise une bougie Ryobi AC00160, Champion RCJ-6Y ou NGK BPMR7A avec un écartement des électrodes de 0.7mm. Changez-la au moins une fois par an, en utilisant un modèle identique.

Débarrassez l'appareil de tous les corps étrangers. Rangez-le à l'intérieur en un lieu sec, bien ventilé, et hors de portée des enfants. Gardez-le à l'écart des produits corrosifs tels que les produits chimiques de jardinage et les sels de déneigement. - Conformez-vous à toutes les normes ISO et tous les règlements locaux concernant le stockage et la manipulation en toute sécurité de l'essence.

Pour un stockage de 1 mois ou plus:

Vidangez toute l'essence du réservoir dans un bidon autorisé à contenir de l'essence. Faites tourner le moteur jusqu'à ce qu'il s'arrête.

GUIDE de dépannage

Problème	Cause Possible	Solution
Le moteur ne démarre pas.	Pas d'essence dans le réservoir. Bougie perlée ou noyée. Bougie cassée, (porcelaine fêlée ou électrodes cassées) Fil haute tension en court-circuit, interrompu, ou débranché. Allumage défectueux.	Remplissez le réservoir. Remplacez la bougie. Remplacez la bougie. Remplacez le fil haute tension ou rebranchez-le. Contactez un service après-vente/agrée.
Le moteur démarre avec difficulté.	Présence d'eau dans l'essence ou mélange périmé. Mélange trop riche en huile. Trop ou pas assez de starter. Faiblesse de l'étincelle à la bougie.	Vidangez tout le circuit et refaites le plein avec de l'essence neuve. Vidangez et refaites le plein avec un mélange correct. Mettez le starter en position ajustate. Contactez un service après-vente/agréé.
Le moteur manque de puissance.	Le filtrtre à air est bouché.	Nettoyez le filtrtre à air. Reportez vous à Nettoyage du Filtrtre à Air plus haut dans ce mode d'emploi.
Le moteur chauffe.	Mélange trop pauvre en huile.	Mélangez le carburant comme indiqué dans les instructions de démarrage.

Lås øvre og nedre sugerrar sammen ved à tilpassen den hevede lasetappen til motsvarende apning pa det øvre sugerraret, de to rorene blir etr rnr der er skjøvet sammen. Dette er en engangsoperasjon. Trykk ned dekseltappen med en flathodet skrutrekker og løsne skruen på dekslet for a apne innsugdekslet. - Tilpass tappene på huset med detSAMmenkoblede innsugrøret. T trek til skruen p det ave sugeroret for a feste det til blaserhuset. Pase at metallkontakten i sugerret er satt inn i den positive bryteren.

TTI garantit cet outil de jardinage contre les vices de fabrication et les pièces défectueuses pour une durée de vingt quatre (24) mois, à compter de la date de facture d'achat, sous réserve des limitations ci-après. Merci de conserver cette facture comme preuve de date d'achat.

Cette garantie n'est valable que pour une utilisation personnelle de l'outil, et en aucun cas pour des applications commerciales. La présente garantie ne couvre pas les dommages et déteriorations provoqués par une mauvaise utilisation, une utilisation abusive, une action accidentelle ou intentionnelle de l'utilisateur, une mauvaise manipulation, une utilisation non raisonnable, une négligence, le non-respect par l'utilisateur des consignes contenues dans le manuel d'utilisation, une tentative de réparation par un professionnel non qualifié, une réparation non autorisée, une modification du produit ou l'utilisation d'accessoires et/ou de pièces non recommandés pour ce produit.

Sont exclus de cette garantie les courroies, balais de charbon, sacs, ampoules et toute autre pièce subissant une usure normale et soumise à un remplacement obligatoire au cours de la période de garantie. Sauf indication contraire stipulée dans les lois en vigueur, cette garantie ne couvre pas non plus les frais de transport ou les consommables tels que les fusées.

Cette garantie limitée est nulle en cas d'effacement, modification ou suppression des éléments d'identification de l'outil (marque, numero de série, etc.), si le produit n'a pas eté acheté auprès d'un revende/agree ou si ce produit a été vend EN L'ETAT et /ou AVEC DEAUTS.

Dans le cadre des normes locales en vigueur, les limitations de la présente garantie remplacent toute autre garantie, expresse ou implicite, écrite ou orale, y compris toute garantie de QUALITE MARCHANDE OU DESTINEE A UN BUT SPECIFIQUE. NOUS NE POURRONS EN AUCUN CAS ETRE TENUS RESPONSABLES DE DEGATS ACCIDENTELS. QU'ILS SOIENT MINEURS OU CONSEQUENTS. NOTRE RESPONSABILITE MAXIMALE NE DEPASSERA PAS LE COUT D'ACHAT DU PRODUIT.

Cette garantie n'est valable que dans l'Union Européenne, l'Australie et la Nouvelle-Zélande. Pour les autres pays, merci de contacter votre revendeur agréé Ryobi pour savoir si une autre garantie s'applique.

Nom et adresse de la personne habilitée à établir le dossier technique:

Nom: Simon Del-Novo (Directeur de l'Outillage Exterieur à Moteur)

Déclarons par la présente que le produit

Catégorie : Souffleur/Aspirateur

Modèle. RBV26

Numéro de série. Voir plaque signalétique

Année de fabrication. Voir plaque signalétique

• est conforme aux réserves applicables de la Directive Machinerie (2006/42/EC)
• est conforme aux réserves applicables des autres Directives EC-suivantes

Directive Emissions Sonores (2000/14/EC modifiée 2005/88/EC), et

Directive Emissions Gazeuses (97/68/EC modifiée 2002/88/EC et 2004/26/EC).

Nous déclarons par ailleurs que

• les parties suivantes (parties/clauses des) standards européens harmonisés ont été utilisées

EN15503:2009

EN ISO 22867:2008

EN ISO 22868:2008

EN ISO 14982:1998

EN ISO 3744:2009

Niveau de puissance sonore mesuré 105.9 dB (A)

Niveau de puissance sonore garanti 119 dB (A)

Méthode d'évaluation de conformité de l'Annexe V/ Directive 2000/14/EC

Fait à, le: Hong Kong, 29/10/2009

Signature : Andrew John Eyre (BEng, CEng, MIET)

Vice-président de l'Ingénierie

Arrêtons ici, ce produits

Avenue des Pâquerettes, 55 Zoning artisanal - bâtiment 5 B - 1410 Waterloo BELGIQUE Tel : [phone] Fax : [phone]

Via Fratelli Gracchi, 39 20092 Cinisello Balsamo (MI) Italie Tel: [phone] Fax: [phone]

Av. de l'Industrie, 52 Coslada – Madrid – España Tel: [phone]
